教案6:阳光逆变器安装与运行维护培训(一)

引言部分

1. 培训背景与目标

     随着我国“双碳”战略的深入推进，光伏发电作为清洁能源的核心组成部分，装机容量持续高速增长。截至2025年，全国光伏累计装机已突破600GW，运维市场规模逐年扩大。然而，专业运维人才供给严重不足，人员技术水平参差不齐，已成为制约电站长期高效运行的关键瓶颈。

    阳光电源作为全球领先的光伏逆变器供应商，其产品广泛应用于各类地面电站、工商业屋顶及户用系统。为保障电站安全、稳定、高效运行，提升运维人员对阳光逆变器的专业操作与维护能力，特制定本培训教案。

     本次培训的核心目标是：使学员全面掌握阳光逆变器的安全安装规范、标准化运行操作流程、科学化维护周期与方法、常见故障识别与处理技能，全面提升运维人员的技术素养与安全意识，降低设备故障率，延长设备寿命，最大化电站发电效益。

2. 适用对象与学习要求

本教案面向以下人员：

• 光伏电站一线运维技术人员
• 电站技术管理人员
• 光伏系统集成商工程人员
• 职业院校相关专业师生

学员需具备以下基础：

• 掌握基本电工知识（如电压、电流、电阻、功率等概念）
• 熟悉直流与交流电的基本特性
• 具备基本的安全用电意识与防护常识
• 能够正确使用万用表、钳形电流表等常用电工仪表

主体部分

一、阳光逆变器基础知识

1. 工作原理

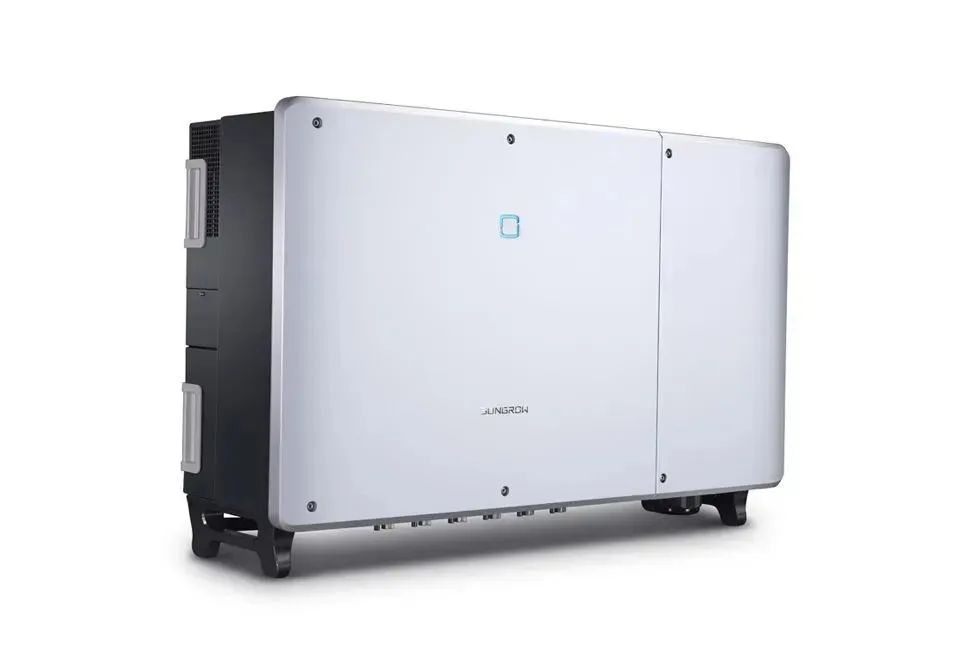

阳光逆变器是光伏系统的核心电力电子设备，其主要功能是将光伏组件产生的直流电（DC）高效、稳定地转换为符合电网要求的交流电（AC）。整个转换过程分为三个关键阶段：

1. 直流升压
   ：通过内置的Boost电路，将光伏阵列输出的低压直流电（通常为12V–1500V）提升至逆变器工作所需的高压直流母线电压（如600V–1500V），以降低传输损耗，提高系统效率。
2. 逆变转换
   ：采用全桥或半桥拓扑结构，利用IGBT或MOSFET等功率器件进行高频开关动作，将直流电转换为脉宽调制（PWM）波形。现代逆变器普遍采用多电平技术（如三电平NPC拓扑），可显著降低输出电流谐波畸变率。
3. 滤波输出
   ：通过LC滤波器将PWM波形处理为平滑的正弦交流电，确保输出电能质量满足并网标准。

此外，逆变器内部集成最大功率点跟踪（MPPT） 电路，通过智能算法（如扰动观察法、增量电导法）实时调节工作点，使光伏组件始终运行在最大功率输出状态，提升系统整体发电效率2%–5%。

2. 核心功能

3. 技术性能指标

根据阳光电源《光伏并网逆变器性能指标技术规范》（2025年），主要性能指标如下：

额定输出功率 ≤ 200kW 的逆变器性能要求：

• 平均加权总效率
  ：≥98.3%（150kW＜Pn≤200kW）
• 最大转换效率
  ：≥98.5%
• 电流谐波畸变率
  ：≤1%
• 快速关断
  ：光伏板边界30cm内30s内电压降至120V内，30cm外降至30V内
• 直流拉弧监测
  ：15A以内、100m内起弧，2.0s内灭弧，无误报

额定输出功率 > 200kW 的逆变器性能要求：

• 平均加权总效率
  ：不带隔离变压器时≥98.5%
• 最大转换效率
  ：≥99%
• 电流谐波畸变率
  ：≤1%
• 待机损耗
  ：组串式≤7W

二、安装与上电操作步骤

1. 安装前准备

1. 现场勘察：

• 环境温度：-30℃ ~ 50℃，月均湿度≤90%
• 海拔高度≤2000m（超海拔需降容使用）
• 安装位置通风良好，避免阳光直射，建议搭建遮阳棚
• 安装载体必须具备防火性能，禁止在易燃建筑材料上安装³

2. 设备检验：

• 核对逆变器型号、序列号与设计文件一致性
• 检查外观无变形、锈蚀，散热片无损伤，接口无氧化
• 检测电缆绝缘电阻：直流侧≥500MΩ，交流侧≥50MΩ³

3. 工具与辅材准备：

• M6不锈钢膨胀螺栓（抗拉强度≥400MPa）
• 阻燃电缆桥架（耐火极限≥1小时）
• 绝缘胶带（耐温等级≥105℃）
• 力矩扳手（17mm）、压线钳、万用表、冲击钻等

2. 安装方式与空间要求

• 安装方式
  ：支持挂墙安装、常规支架安装和倾斜支架安装

• 安装角度
• 挂墙/常规支架：竖直或后仰≤15°，禁止前倾、水平、倒置或侧倾安装⁴
• 倾斜支架：竖直或后仰≤75°

• 空间预留标准（以SUN2000系列为例）
• 左侧距离≥300mm
• 右侧距离≥200mm
• 上部距离≥500mm
• 底部距离≥600mm（建议600mm~730mm）
• 前方距离≥1000mm

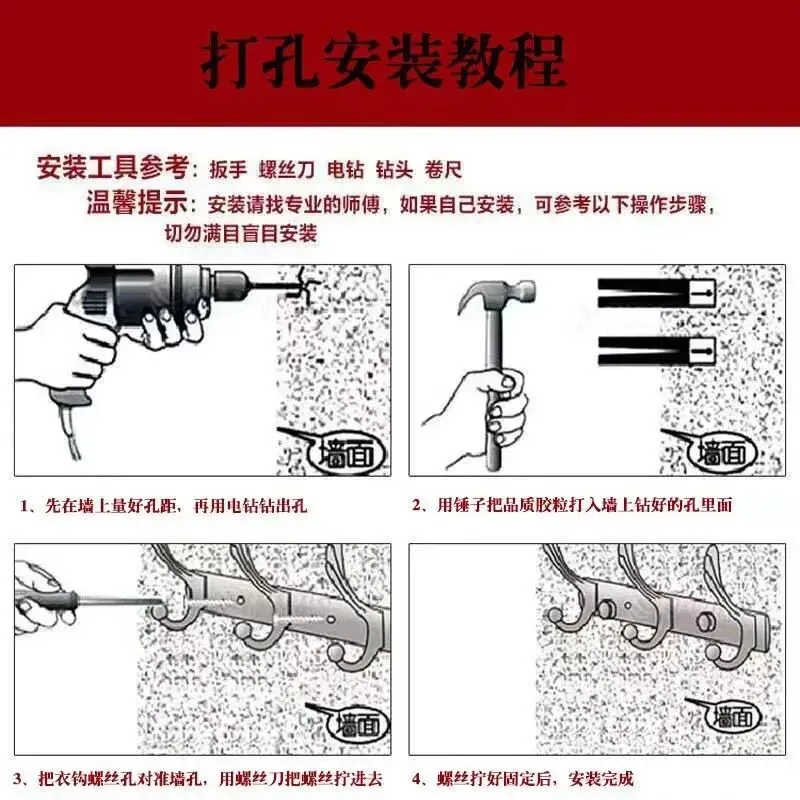

3. 挂墙安装操作流程

1. 使用包装箱中的背板确定打孔位置，用记号笔标记。
2. 选择Φ14mm钻头，用冲击钻垂直墙面打孔，深度52mm～60mm。
3. 安装膨胀螺栓：
• 膨胀螺栓结构：膨胀管、平垫圈、弹性垫圈、M10×60螺栓
• 拧下螺栓、弹垫和平垫，确保膨胀管上端面与水泥墙面平齐
• 将背板对准孔位，膨胀螺栓穿过背板，用17mm力矩扳手紧固至30N·m
4. 安装逆变器：
• 若安装位置较低，直接将逆变器挂上背板
• 若位置较高，使用吊装环和绳索起吊，保持平衡避免碰撞
5. 紧固逆变器下侧两颗六角螺钉，力矩5N·m
6. （可选）安装防盗锁，锁孔直径Ф8mm，建议选择户外防水型锁

4. 电气连接规范

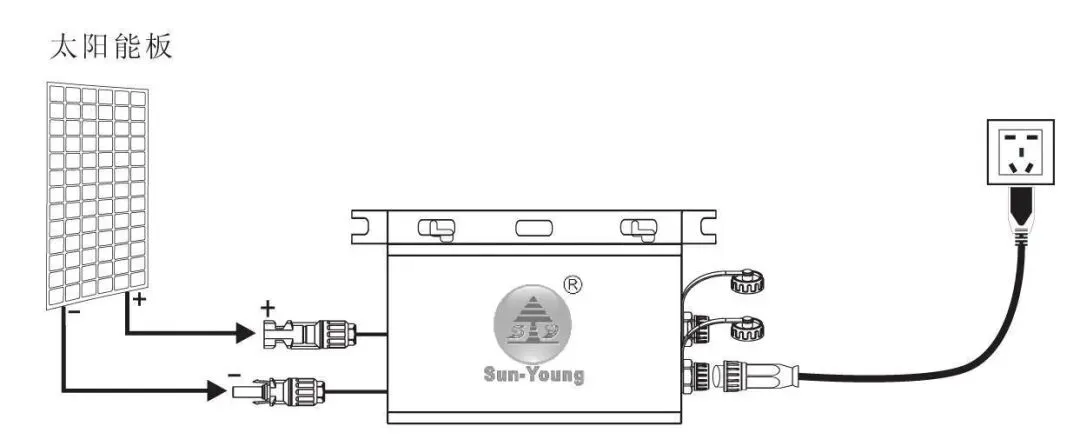

1. 直流侧接线：

• 光照下接线需用不透光布遮挡组件
• 直流侧电压≤60V DC
• “DC SWITCH”置于“OFF”状态
• 每路组串电压≤1000V DC，短路电流≤23A
• 前提条件
• 光照下接线需用不透光布遮挡组件
• 直流侧电压≤60V DC
• “DC SWITCH”置于“OFF”状态
• 每路组串电压≤1000V DC，短路电流≤23A
• 操作步骤：
1. 使用随箱配发的Amphenol Helios H4光伏连接器
2. 压接金属端子：冲压型使用H4TC0003压线钳
3. 测量组串电压，确保≤1000V DC，验证极性正确
4. 将正负极连接器插入逆变器端子，听到“咔哒”声表示卡入到位
5. 回拉检测连接牢固，缝隙≤0.8mm

2.交流侧接线：

• 使用三芯或五芯户外铜芯线缆，导体横截面积10mm²～16mm²，线缆外径11mm～26mm
• 将交流输出线接至交流连接器，再接入逆变器交流输出接口（AC）
• 检查走线路径，确保无外露，连接紧固

3.控制回路接线：

• RS485通信线：两芯户外屏蔽双绞线，导体横截面积0.2mm²～1mm²
• 屏蔽层单端接地（逆变器侧）
• 接线端子编号与图纸一一对应

5. 系统接地

• 接地系统
  ：采用TN-S接地方式
• 接地电阻
  ：≤4Ω，使用四极法测量，实测值＞4Ω时增设降阻剂或深井接地极
• 接地体制作
  ：60×6mm镀锌扁钢环形接地网，埋深≥0.8m
• 焊接工艺
  ：搭接焊长度≥100mm，涂防锈漆+沥青漆防腐
• 支架等电位连接
  ：跨接电阻≤0.03Ω

6. 上电前检查清单

7. 上电流程

1. 闭合储能开关（如适用）
2. 测量电网侧电压，确保在逆变器工作电压允许范围内
3. 闭合逆变器与电网之间的交流开关
4. 若有直流开关，闭合直流开关
5. 将逆变器“DC SWITCH”置于“ON”位置
6. 观察LED指示灯状态，确认运行正常

安全警示：当LED指示灯为绿色常亮（并网状态）时，禁止再闭合直流开关，否则可能导致设备损坏。
