教学教案-ESP-NOW协议-双机无线指示灯

🎯 课程信息

接收端

发送端

项目	内容
课程时长	90-120分钟
教学目标	理解GPIO控制 + 掌握ESP-NOW无线通信
硬件准备	2块ESP32、1个按键、1个RGB LED、杜邦线若干
难度等级	⭐⭐ 入门基础

---

📋 教学流程总览

第1部分：硬件连接讲解（15分钟）第2部分：接收端代码编写（35分钟）第3部分：发送端代码编写（35分钟）第4部分：联调测试与拓展（15-20分钟）

---

第一部分：硬件连接讲解（15分钟）

🔌 接线图讲解

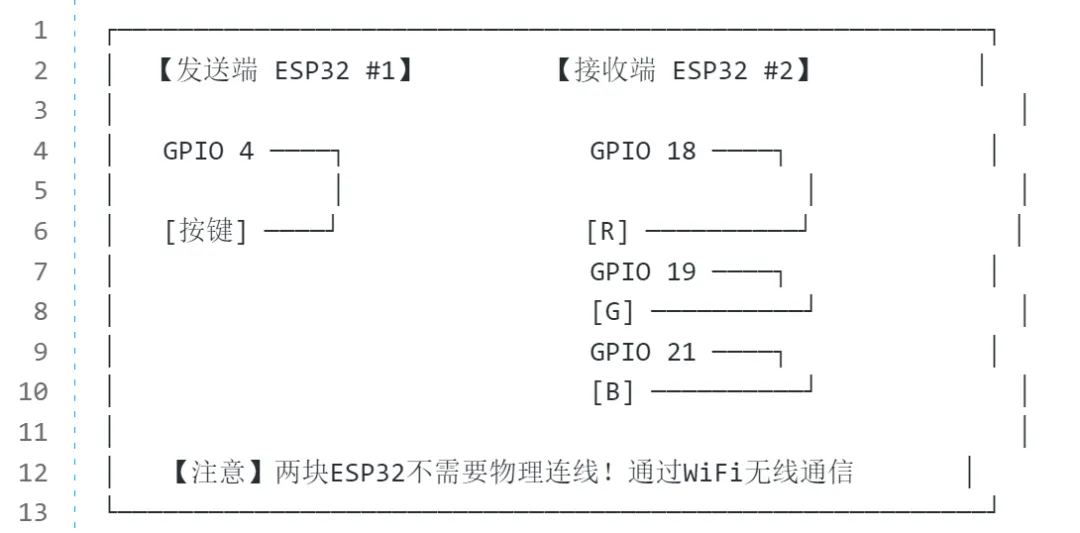

【边画边讲】 在白板/屏幕上画出接线示意图：

 💡 关键讲解点

讲师话术："大家注意，这就是ESP-NOW协议的神奇之处——两块开发板之间不需要任何物理连线，它们通过2.4GHz WiFi频段直接通信，就像两台对讲机。"

RGB LED共阴极说明：

• 共阴极 = 长脚(GND)接GND，其他三脚接GPIO（高电平亮）
• 共阳极 = 长脚(VCC)接3.3V，其他三脚接GPIO（低电平亮）

---

第二部分：接收端代码编写（35分钟）

步骤1：引入库文件（5分钟）

【边写边讲】

/* * ESP32无线指示灯 - 接收端 * 功能：接收ESP-NOW数据，控制RGB LED显示 * 硬件：ESP32 + RGB LED */#include <WiFi.h>      // 【讲解】WiFi库，ESP-NOW依赖WiFi硬件#include <esp_now.h>   // 【讲解】ESP-NOW协议核心库

讲师话术："esp_now.h 是乐鑫官方提供的库，ESP32出厂自带，不需要额外安装。ESP-NOW是乐鑫开发的无连接通信协议，比WiFi/蓝牙更简单快速。"

步骤2：引脚定义与数据结构（5分钟）

【边写边讲】

// ========== 引脚定义 ==========// 【讲解】使用宏定义，方便后期修改，代码可读性更好#define LED_R 18    // 红色引脚 → GPIO18#define LED_G 19    // 绿色引脚 → GPIO19  #define LED_B 21    // 蓝色引脚 → GPIO21// ========== 数据结构 ==========// 【讲解】struct = 结构体，把多个数据打包成一个"包裹"// 【类比】就像快递包裹，里面可以同时装"颜色"和"亮度"两件东西typedef struct {  int colorCode;     // 颜色指令：1=红, 2=绿, 3=蓝, 4=关, 5=呼吸  int brightness;    // 亮度值：0-255（PWM占空比）} Message;Message incomingMsg;  // 【讲解】创建一个变量，用来存收到的"包裹"

讲师话术："typedef 是给结构体起别名。Message 现在就是一种自定义数据类型，就像int、float一样，后面可以直接用。"

步骤3：接收回调函数（10分钟）⭐ 重点

【边写边讲】

// ========== 接收回调 ==========// 【讲解】回调函数 = "中断处理函数"，数据到达时自动触发，不需要手动调用// 【类比】就像门铃响了，你不用一直盯着门，听到铃声去开门就行void onDataRecv(const uint8_t * mac, const uint8_t *incomingData, int len) {  // 【讲解】memcpy = memory copy，把收到的字节流复制到我们的结构体变量中  memcpy(&incomingMsg, incomingData, sizeof(incomingMsg));  // ========== 调试输出（串口监视器查看）==========  Serial.println("\n--- 收到新指令 ---");  // 【讲解】MAC地址是设备的"身份证号"，6个字节，这里格式化打印  Serial.print("来自MAC: ");  for (int i = 0; i < 6; i++) {    Serial.printf("%02X", mac[i]);  // %02X = 两位十六进制，不足补0    if (i < 5) Serial.print(":");   // 每两个字节用冒号分隔  }  Serial.println();  // 【讲解】打印收到的具体数据，方便调试  Serial.print("颜色代码: ");  Serial.println(incomingMsg.colorCode);  Serial.print("亮度: ");  Serial.println(incomingMsg.brightness);  // 【讲解】调用执行函数，真正控制LED  executeCommand(incomingMsg.colorCode, incomingMsg.brightness);}

讲师话术："注意这个函数的三个参数：mac是发送方的地址，incomingData是收到的原始字节数据，len是数据长度。这是ESP-NOW库规定的固定格式。"

步骤4：指令执行函数（8分钟）

【边写边讲】

// ========== 执行指令 ==========void executeCommand(int code, int brightness) {  // 【讲解】安全第一步：先关灯，避免颜色混合  analogWrite(LED_R, 0);  analogWrite(LED_G, 0);  analogWrite(LED_B, 0);  // 【讲解】constrain = 限制范围，确保亮度在0-255之间，防止溢出  int duty = constrain(brightness, 0, 255);  // 【讲解】switch-case 多分支选择，比if-else更清晰  switch(code) {    case 1: // 红色      analogWrite(LED_R, duty);      Serial.println("执行：红色");      break;    case 2: // 绿色      analogWrite(LED_G, duty);      Serial.println("执行：绿色");      break;    case 3: // 蓝色      analogWrite(LED_B, duty);      Serial.println("执行：蓝色");      break;    case 4: // 关闭      // 已经全关了，什么都不做      Serial.println("执行：关闭");      break;    case 5: // 呼吸效果（拓展功能）      breatheMode();      break;    default: // 【讲解】默认情况，收到未知指令时亮白光      analogWrite(LED_R, duty);      analogWrite(LED_G, duty);      analogWrite(LED_B, duty);      Serial.println("执行：白色");      break;  }}// 【讲解】呼吸灯效果 = PWM占空比从0到255再到0，循环变化void breatheMode() {  Serial.println("执行：呼吸灯");  for (int i = 0; i < 3; i++) {  // 呼吸3次    // 逐渐变亮    for (int duty = 0; duty <= 255; duty += 5) {      analogWrite(LED_R, duty);      delay(10);  // 延时10ms，控制变化速度    }    // 逐渐变暗    for (int duty = 255; duty >= 0; duty -= 5) {      analogWrite(LED_R, duty);      delay(10);    }  }}

讲师话术："analogWrite 在ESP32上是PWM输出，不是真正的模拟信号。ESP32的PWM频率默认1kHz，占空比0-255对应0%-100%。"

步骤5：初始化与主循环（7分钟）

【边写边讲】

// ========== 初始化 ==========void setup() {  // 【讲解】串口初始化，波特率115200是ESP32常用值  Serial.begin(115200);  Serial.println("\n=== ESP32无线指示灯接收端启动 ===");  // ========== GPIO初始化 ==========  pinMode(LED_R, OUTPUT);  pinMode(LED_G, OUTPUT);  pinMode(LED_B, OUTPUT);  // 【讲解】开机自检：红→绿→蓝依次亮起，确认硬件正常  analogWrite(LED_R, 255); delay(300); analogWrite(LED_R, 0);  analogWrite(LED_G, 255); delay(300); analogWrite(LED_G, 0);  analogWrite(LED_B, 255); delay(300); analogWrite(LED_B, 0);  // ========== WiFi初始化（必须步骤）==========  // 【讲解】ESP-NOW基于WiFi硬件，必须先启动WiFi  WiFi.mode(WIFI_STA);  // 设置为Station模式（客户端模式）  // 【重点】打印MAC地址！发送端需要这个地址才能定向发送  Serial.print("本机MAC地址（请记录）: ");  Serial.println(WiFi.macAddress());  // ========== ESP-NOW初始化 ==========  if (esp_now_init() != ESP_OK) {  // ESP_OK = 0，表示成功    Serial.println("ESP-NOW初始化失败！");    return;  // 失败则退出setup  }  // 【关键】注册接收回调函数，告诉系统"收到数据时调用onDataRecv"  esp_now_register_recv_cb(onDataRecv);  Serial.println("接收端准备就绪，等待指令...");}void loop() {  // 【讲解】主循环空闲！所有工作都在中断回调中完成  // 这种设计叫"事件驱动"，比轮询更高效  // 可以在这里添加其他功能，如读取传感器  delay(100);  // 防止看门狗复位}

讲师话术："重点来了！ 烧录这段代码后，立刻打开串口监视器，复制显示的MAC地址，比如84:1F:E8:26:85:8C，这是接收端的"门牌号"，发送端必须知道它才能寄"包裹"。"

第三部分：发送端代码编写（35分钟）

步骤1：库文件与宏定义（5分钟）

【边写边讲】

/* * ESP32无线指示灯 - 发送端（无线遥控器） * 功能：检测按键，发送指令控制接收端LED * 【注意】使用前需修改下面的MAC地址为实际接收端地址！ */#include <WiFi.h>#include <esp_now.h>// ========== 引脚定义 ==========#define BUTTON_PIN 4    // 按键接GPIO4，使用内部上拉#define LED_R 18        // 本地红色LED（可选，用于反馈）#define LED_G 19        // 本地绿色LED#define LED_B 21        // 本地蓝色LED// ========== 接收端MAC地址【必须修改！】==========// 【讲解】把刚才记录的接收端MAC地址填在这里，格式：0xXX, 0xXX...uint8_t receiverAddress[] = {0x84, 0x1F, 0xE8, 0x26, 0x85, 0x8C};// 【提示】如果不知道MAC地址，可以先烧录接收端代码查看

讲师话术："uint8_t 是无符号8位整数，范围0-255，正好存一个字节。MAC地址6个字节，所以用数组存储。"

步骤2：数据结构定义（3分钟）

【边写边讲】

// ========== 数据结构 ==========// 【讲解】必须与接收端定义完全一致！这是双方的"共同语言"typedef struct {  int colorCode;      // 1=红, 2=绿, 3=蓝, 4=关  int brightness;     // 亮度0-255} Message;Message msg;  // 发送消息的数据容器// ========== 按键变量（用于消抖和手势识别）==========unsigned long lastDebounceTime = 0;   // 上次状态变化时间const unsigned long debounceDelay = 50;  // 消抖延时50msint lastButtonState = HIGH;  // 上一次的按键状态（上拉默认高电平）int buttonState = HIGH;      // 当前按键状态int clickCount = 0;          // 单击计数（用于双击检测）unsigned long firstClickTime = 0;  // 第一次单击时间unsigned long pressStartTime = 0;  // 按下开始时间bool isLongPress = false;    // 长按标志

讲师话术："这些变量用于按键消抖和手势识别。机械按键按下时会有抖动，如果不处理，单片机会认为你按了多次。"

步骤3：Setup初始化（10分钟）⭐ 重点

【边写边讲】

void setup() {  Serial.begin(115200);  Serial.println("\n=== ESP32无线遥控器启动 ===");  // ========== GPIO初始化 ==========  pinMode(BUTTON_PIN, INPUT_PULLUP);  // 内部上拉，按键另一端接GND  pinMode(LED_R, OUTPUT);  pinMode(LED_G, OUTPUT);  pinMode(LED_B, OUTPUT);  setRGB(0, 0, 0);  // 初始关闭本地LED  // ========== WiFi初始化（关键步骤）==========  WiFi.mode(WIFI_STA);  WiFi.disconnect();  // 【重要】清除之前的WiFi连接状态  delay(100);         // 等待WiFi硬件就绪  // 打印地址信息，方便调试  Serial.print("本机MAC: ");  Serial.println(WiFi.macAddress());  Serial.print("目标MAC: ");  for(int i=0; i<6; i++) {    Serial.printf("%02X", receiverAddress[i]);    if(i<5) Serial.print(":");  }  Serial.println();  // ========== ESP-NOW初始化 ==========  if (esp_now_init() != ESP_OK) {    Serial.println("ESP-NOW初始化失败！");    return;  }  // ========== 添加对等节点（配对）==========  // 【重点】这是发送端特有的步骤，相当于"把对方的地址存入通讯录"  esp_now_peer_info_t peerInfo;  // 定义结构体变量  // 【关键】先用memset清空结构体，避免垃圾数据干扰  memset(&peerInfo, 0, sizeof(peerInfo));  // 填充对方信息  memcpy(peerInfo.peer_addr, receiverAddress, 6);  // 复制MAC地址  peerInfo.channel = 0;           // 信道0 = 当前WiFi信道  peerInfo.encrypt = false;       // 不加密（入门简单起见）  peerInfo.ifidx = WIFI_IF_STA;   // 【关键】使用STA接口  // 添加到ESP-NOW的"通讯录"  if (esp_now_add_peer(&peerInfo) != ESP_OK) {    Serial.println("添加接收端失败！");    return;  }  Serial.println("ESP-NOW初始化成功！");  // 开机自检  selfTest();  Serial.println("等待按键...");}

讲师话术："esp_now_peer_info_t 是ESP-NOW的对等节点信息结构体，必须正确填写。ifidx = WIFI_IF_STA 是常见错误点，如果不指定接口，可能导致发送失败！"

步骤4：主循环与按键处理（12分钟）

【边写边讲】

// ========== 主循环 ==========void loop() {  handleButton();  // 持续检测按键}// ========== 按键处理（支持单击/双击/长按）==========void handleButton() {  int reading = digitalRead(BUTTON_PIN);  // ========== 步骤1：消抖处理 ==========  // 【讲解】如果状态变了，记录时间  if (reading != lastButtonState) {    lastDebounceTime = millis();  // millis()返回开机后的毫秒数  }  // 【讲解】只有状态稳定超过50ms，才认为是有效变化  if ((millis() - lastDebounceTime) > debounceDelay) {    // 状态确实改变了    if (reading != buttonState) {      buttonState = reading;      if (buttonState == LOW) {  // 【按下】        pressStartTime = millis();        isLongPress = false;        // 此时不立即处理，等待释放或超时      } else {  // 【释放】        unsigned long duration = millis() - pressStartTime;        if (duration > 1000) {  // 按下超过1秒 = 长按          isLongPress = true;          handleLongPress();        } else {  // 短按          clickCount++;          if (clickCount == 1) {            firstClickTime = millis();  // 记录第一次单击时间          }        }      }    }  }  // ========== 步骤2：双击检测 ==========  // 【讲解】300ms内没有第二次单击，就判定为单击  if (clickCount > 0 && (millis() - firstClickTime) > 300) {    if (clickCount == 1) {      handleSingleClick();    } else if (clickCount >= 2) {      handleDoubleClick();    }    clickCount = 0;  // 重置计数器  }  lastButtonState = reading;  // 保存当前状态供下次比较}// ========== 操作处理函数 ==========void handleSingleClick() {  Serial.println("【单击】发送红色");  msg.colorCode = 1;  msg.brightness = 255;  sendMessage();  setRGB(255, 0, 0);  // 本地LED也亮红，给用户反馈}void handleDoubleClick() {  Serial.println("【双击】发送绿色");  msg.colorCode = 2;  msg.brightness = 255;  sendMessage();  setRGB(0, 255, 0);}void handleLongPress() {  Serial.println("【长按】发送蓝色");  msg.colorCode = 3;  msg.brightness = 255;  sendMessage();  setRGB(0, 0, 255);}

讲师话术："这个按键逻辑实现了一个按键三种操作，是嵌入式开发的经典模式。记住：单击红、双击绿、长按蓝。"

步骤5：发送函数与工具函数（5分钟）

【边写边讲】

// ========== 发送函数 ==========void sendMessage() {  // 【讲解】esp_now_send是核心函数，参数：目标地址、数据指针、数据长度  esp_err_t result = esp_now_send(    receiverAddress,           // 目标MAC地址    (uint8_t *)&msg,           // 强制转换为字节指针    sizeof(msg)                // 数据大小（字节数）  );  // 检查发送结果  if (result == ESP_OK) {    Serial.println("✓ 发送成功");  } else {    Serial.print("✗ 发送失败，错误码: ");    Serial.println(result);    // 常见错误：0x1234=未找到对方, 0x1235=未初始化  }}// ========== LED控制工具函数 ==========// 【讲解】共阴极LED：HIGH=亮，LOW=灭void setRGB(int r, int g, int b) {  digitalWrite(LED_R, r > 0 ? HIGH : LOW);  digitalWrite(LED_G, g > 0 ? HIGH : LOW);  digitalWrite(LED_B, b > 0 ? HIGH : LOW);}// ========== 开机自检 ==========void selfTest() {  Serial.println("自检中...");  setRGB(255, 0, 0); delay(200);  // 红  setRGB(0, 255, 0); delay(200);  // 绿  setRGB(0, 0, 255); delay(200);  // 蓝  setRGB(0, 0, 0);                // 灭  Serial.println("自检完成");}

第四部分：联调测试与拓展（15-20分钟）

🧪 测试流程

🔧 常见问题排查

❌ 问题1：发送失败，错误码显示   → 检查MAC地址是否填错   → 检查接收端是否已上电   → 检查两块板子距离是否太远（<10米内测试）❌ 问题2：接收端收到数据但LED不亮   → 检查LED是共阴极还是共阳极（代码默认共阴极）   → 检查GPIO引脚号是否与实际接线一致❌ 问题3：按键不灵敏或误触发   → 调整debounceDelay（50ms可能需增大）   → 检查按键焊接或接触是否良好

🚀 拓展思考（布置作业）

1. 协议拓展
   ：修改结构体，增加int duration字段，实现"亮5秒后自动关闭"
2. 多对一
   ：3个发送端控制1个接收端（ESP-NOW支持最多20个对等节点）
3. 一对多
   ：1个发送端控制多个接收端（循环发送给不同MAC地址）
4. 传感器联动
   ：发送端增加光敏电阻，实现"光线暗自动开灯"

📊 教学总结板书

┌────────────────────────────────────────┐│         ESP-NOW 通信模型               ││                                  ││   发送端 ───────→ 接收端            ││   (遥控器)        (指示灯)             ││                                  ││   ① 定义相同的数据结构（"协议"）             ││   ② 发送端添加peer（"通讯录"）              ││   ③ 接收端注册回调（"门铃"）               ││   ④ 发送端esp_now_send（"寄快递"）           ││   ⑤ 接收端自动触发onDataRecv（"收件"）         ││                                   ││   【核心】无连接 = 不需要WiFi路由器           ││   【特点】低延迟（<10ms）、低功耗           │└────────────────────────────────────────┘

📝 课后资料

推荐文档：

• ESP-NOW官方指南：https://docs.espressif.com/projects/esp-idf/en/latest/esp32/api-reference/network/esp_now.html
• Arduino-ESP32库文档：https://github.com/espressif/arduino-esp32

代码仓库：建议学生将代码上传GitHub，养成版本控制习惯。
