1. 介绍

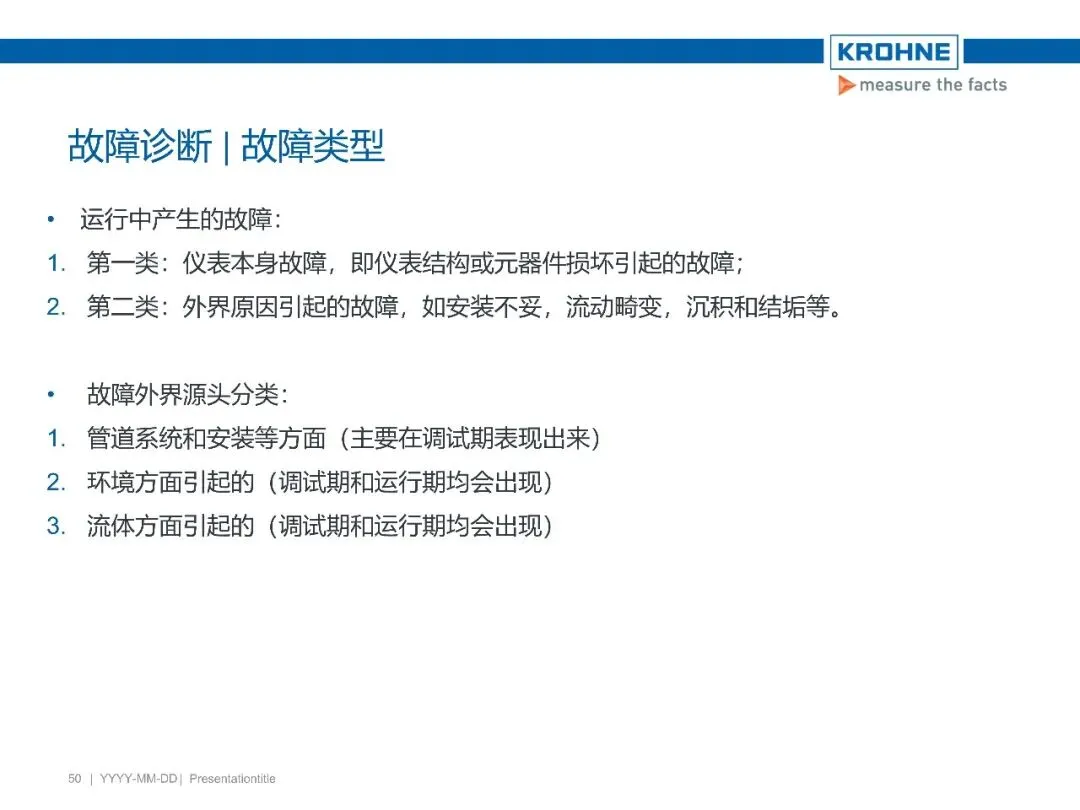

电磁流量计基于法拉第电磁感应定律，用于测量导电液体的体积流量。本培训涵盖测量原理、传感器/转换器结构、安装要点、电气接线、操作调试及故障诊断，适用于现场服务与维护工程师。

✅ 主要优势：无压损、不受流体密度/粘度影响、宽量程比、耐腐蚀衬里可选。

2. 测量原理

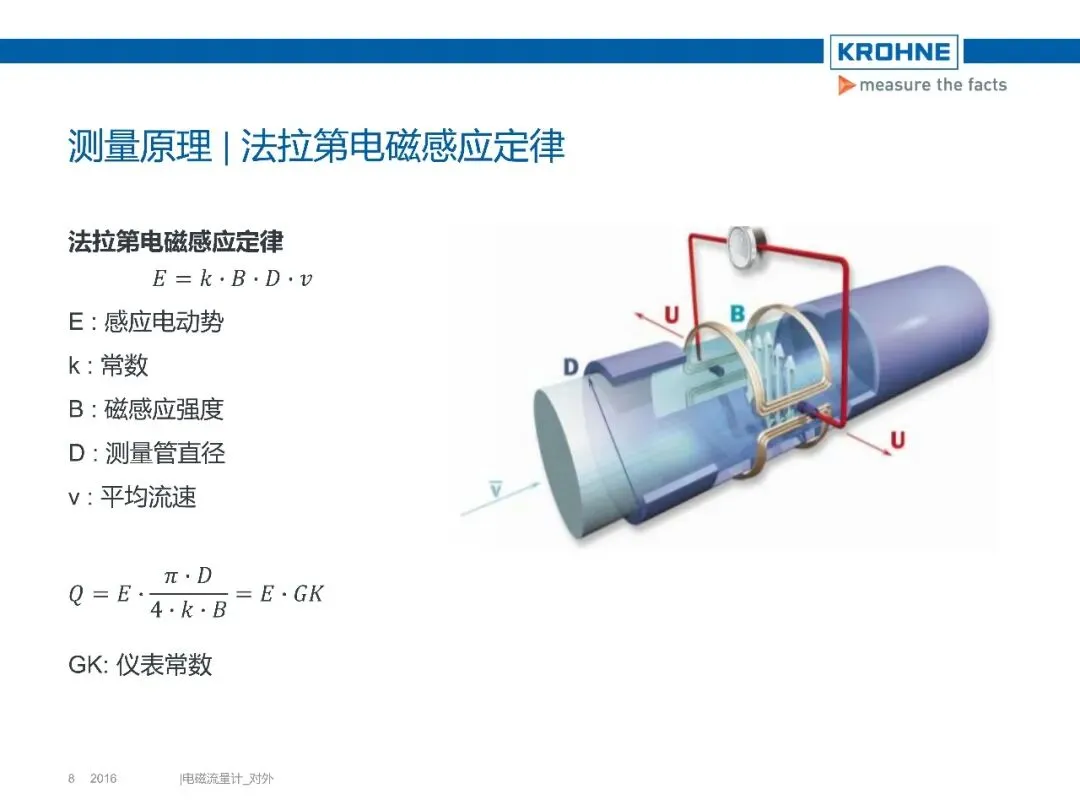

⚡ 法拉第电磁感应定律

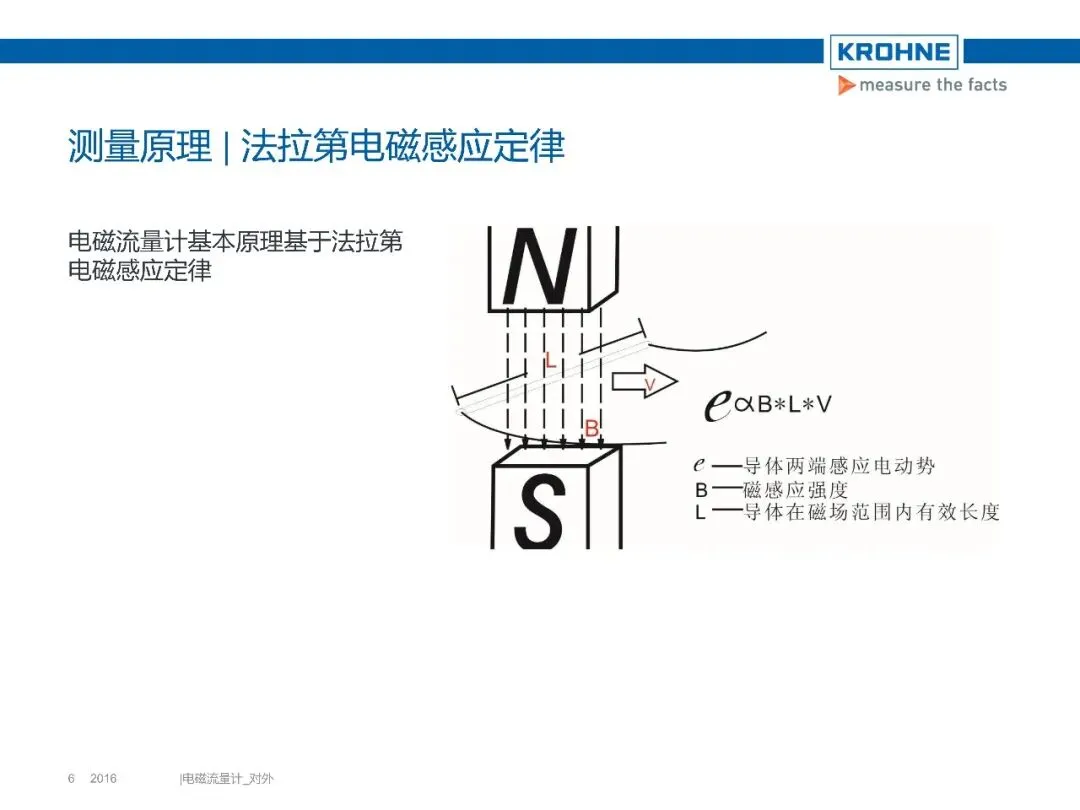

导体在磁场中切割磁感线产生感应电动势，电动势 E 与磁感应强度 B、管道内径 D、平均流速 v 成正比：

E = k · B · D · vQ = v · π · D²/4   →   Q = E · (π·D)/(4·k·B) = E · GK (GK：仪表常数)

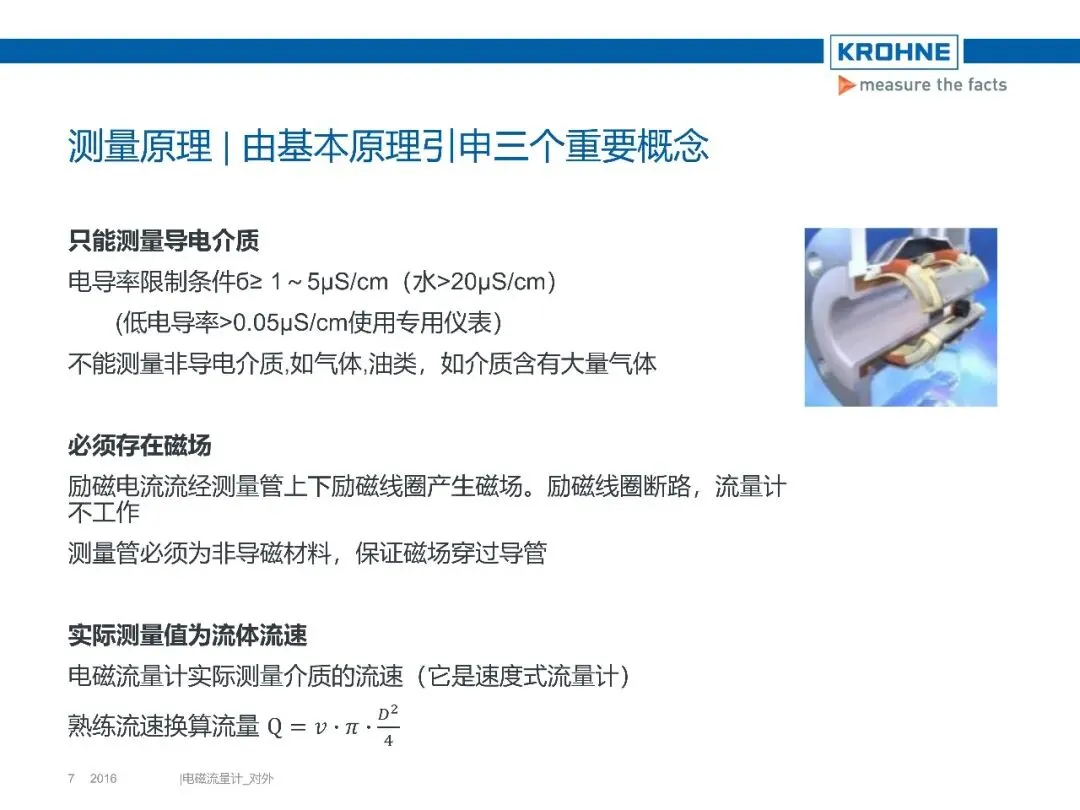

🔍 引申三个重要概念

• 只能测量导电介质：
  电导率 ≥ 1~5 μS/cm (水＞20 μS/cm)，低电导率专用表＞0.05 μS/cm。不能测量气体、油类及含大量气泡介质。
• 必须存在磁场：
  励磁电流产生磁场，励磁线圈断路则仪表不工作；测量管必须为非导磁材料（不锈钢、陶瓷、塑料等）。
• 实际测量值为流体流速：
  速度式流量计，流速换算流量 Q = v · π · D²/4。

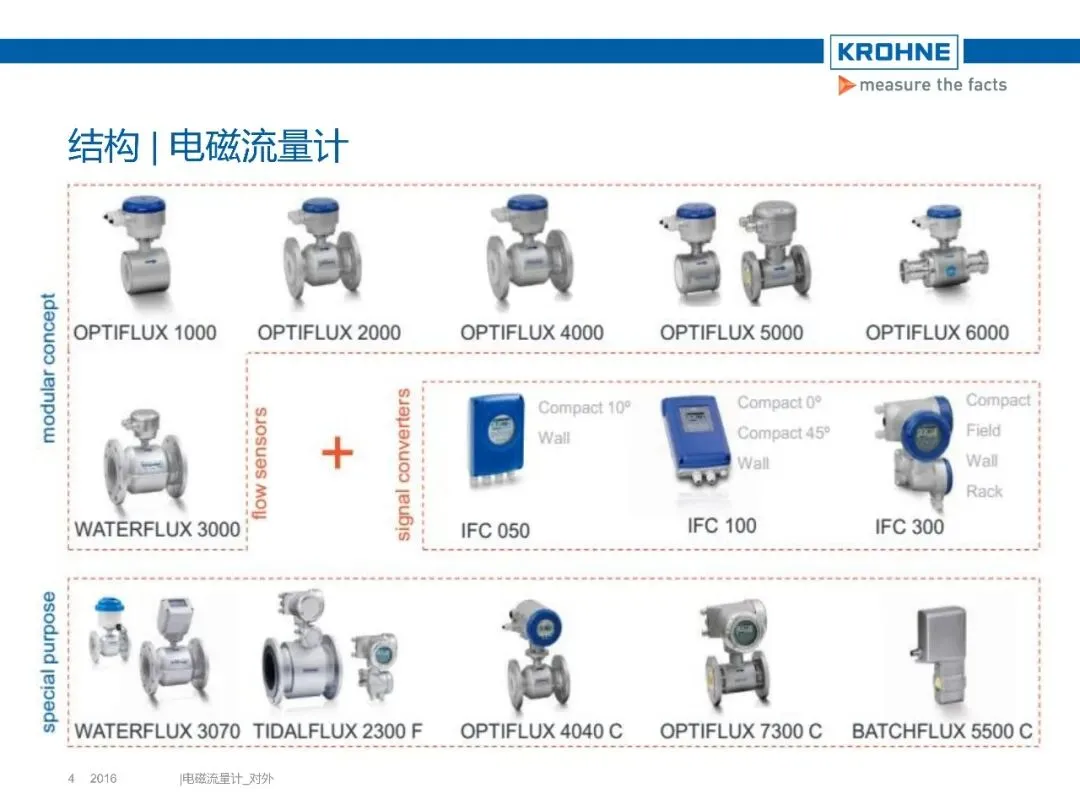

3. 结构详解

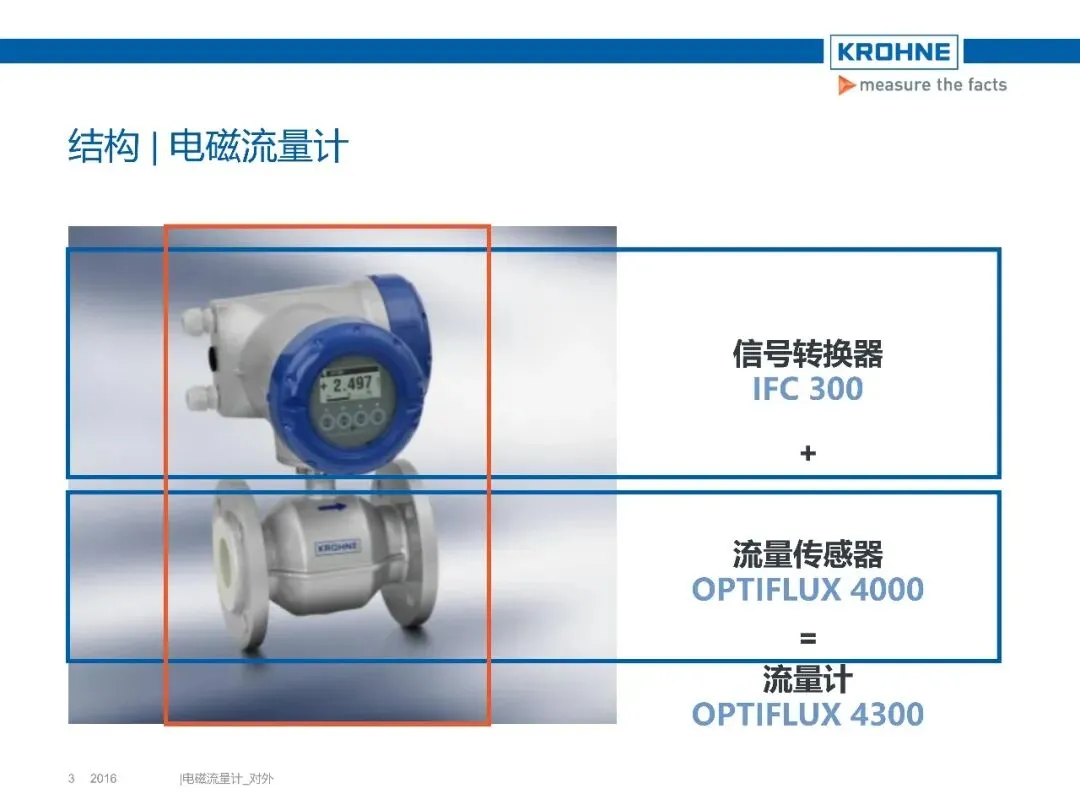

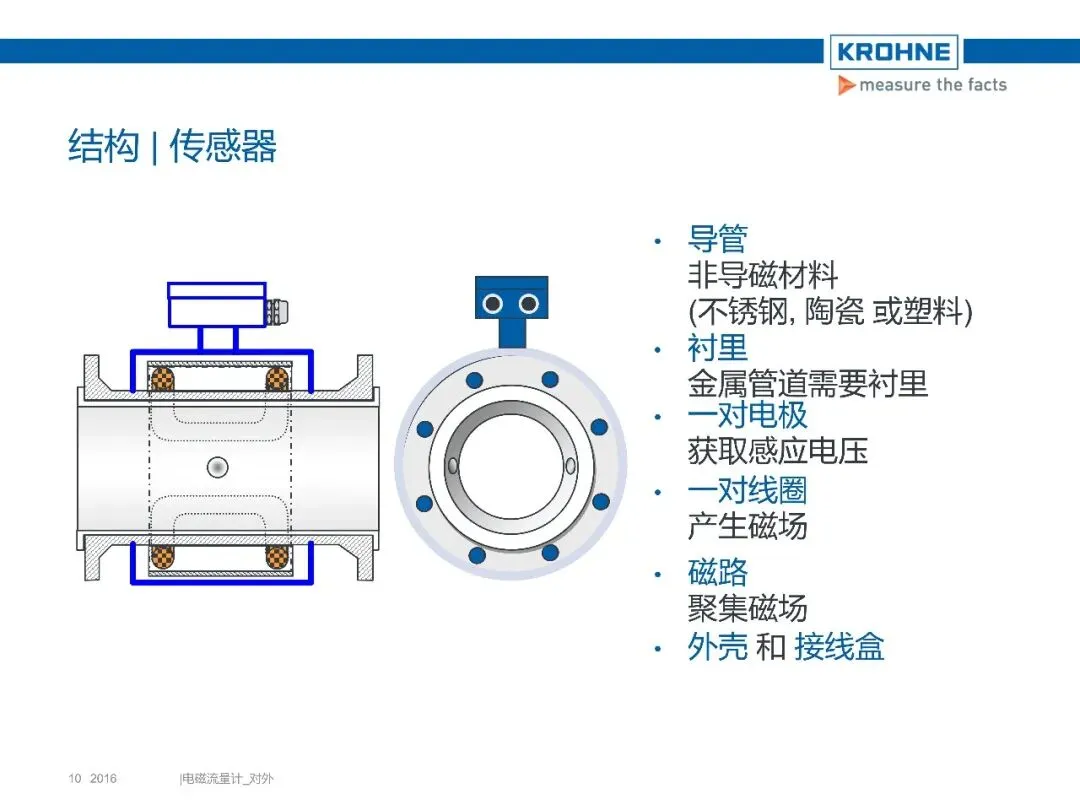

🔧 传感器 (一次仪表)

• 导管：
  非导磁材料（不锈钢、陶瓷、塑料），承受额定工作压力。

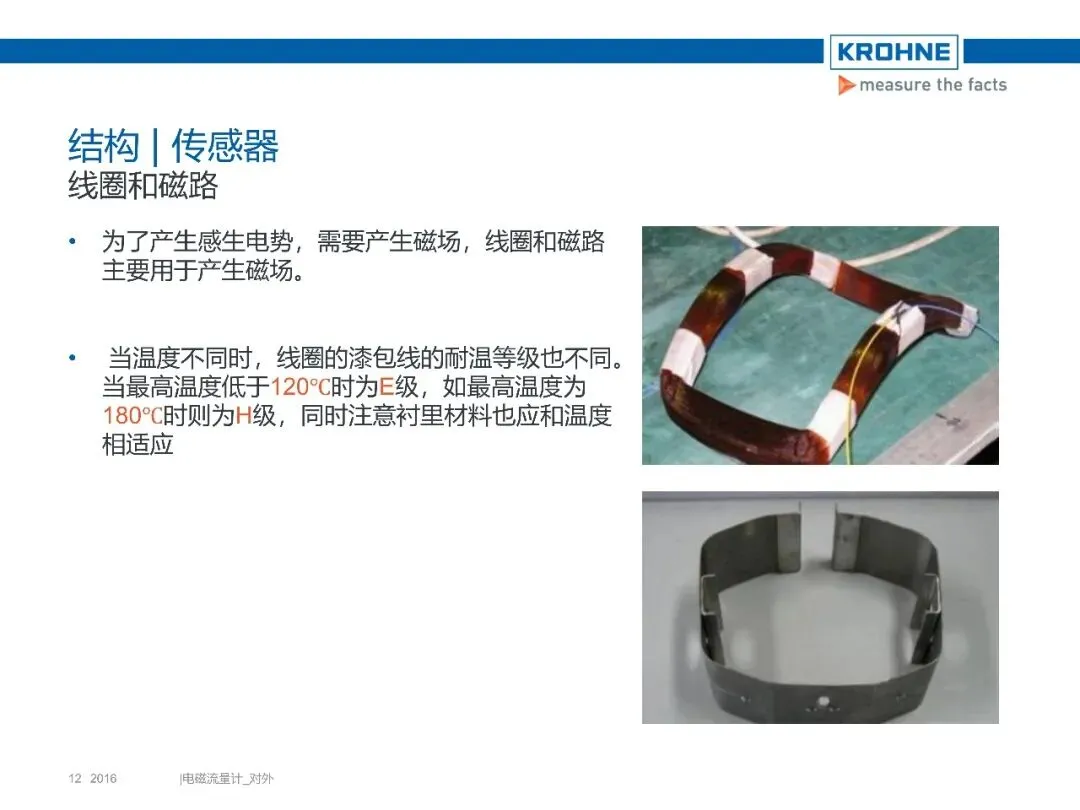

• 线圈和磁路：
  产生磁场，漆包线耐温等级 E级(≤120℃) / H级(≤180℃)。

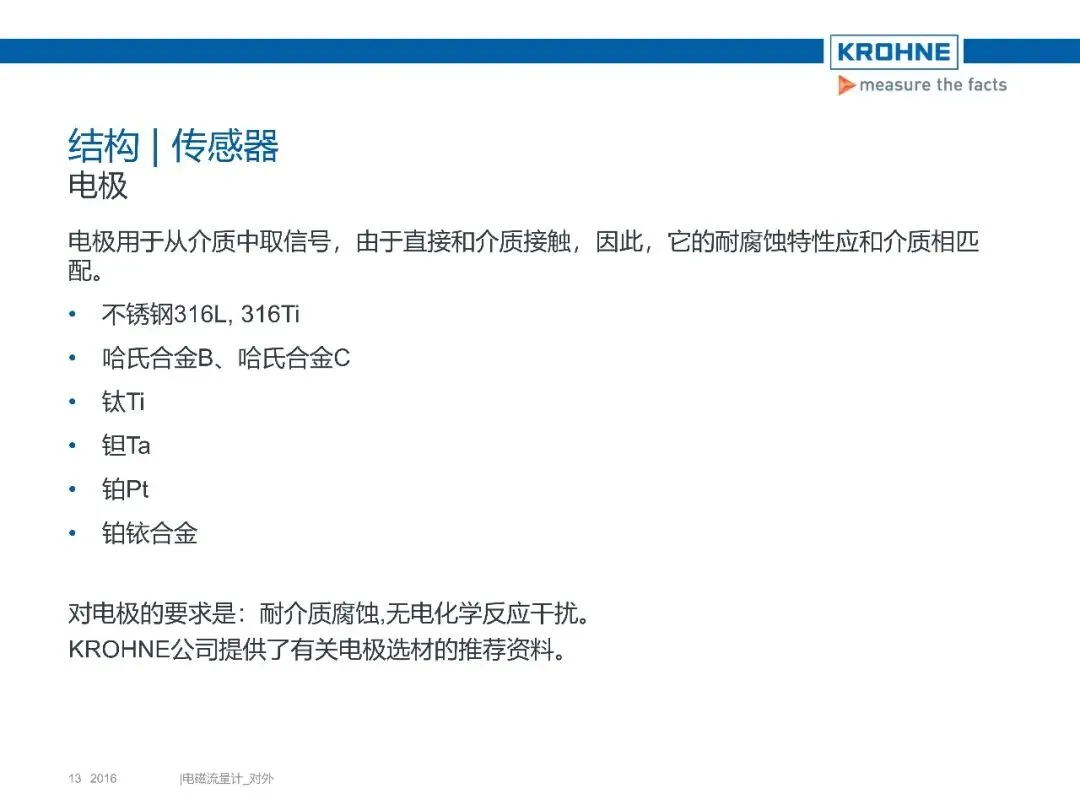

• 电极：
  直接接触介质，常用材质：316L/316Ti、哈氏合金B/C、钛(Ti)、钽(Ta)、铂、铂铱合金。需耐腐蚀且无电化学干扰。
• 衬里：
  隔离金属导管与介质，决定耐温/耐蚀/耐磨性。典型衬里数据见下表。

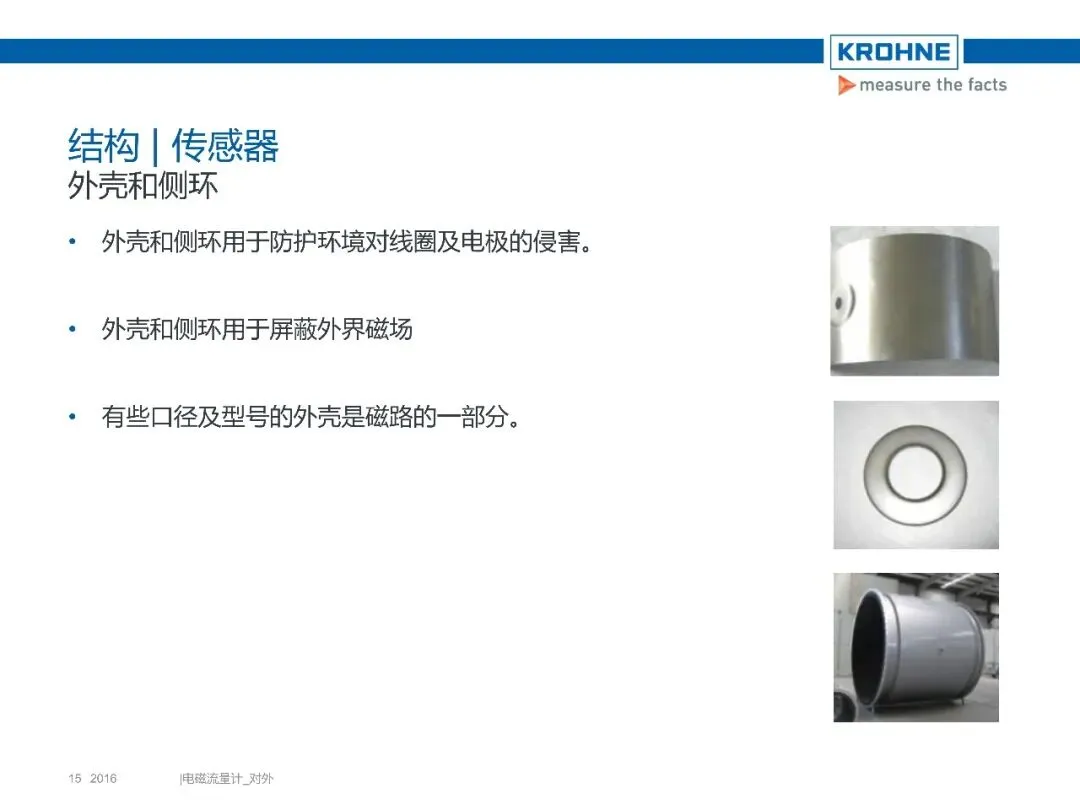

• 外壳 & 侧环：
  防护环境侵害、屏蔽外界磁场，部分型号外壳作为磁路一部分。

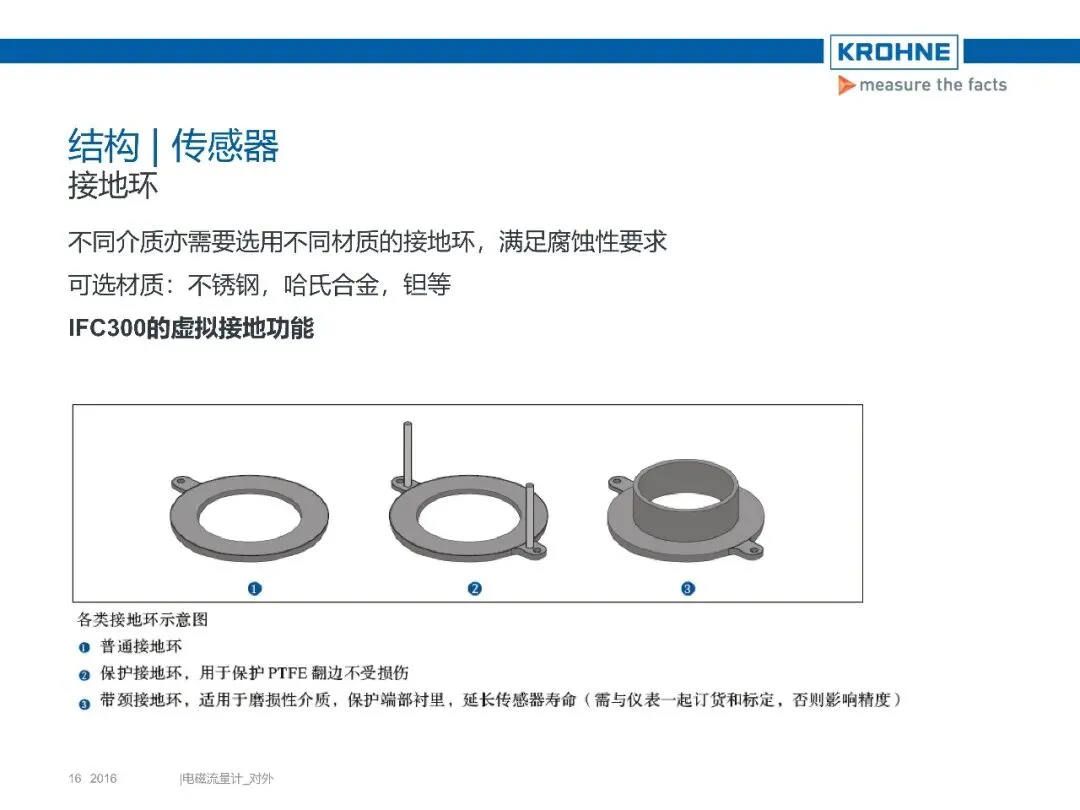

• 接地环：
  用于带涂层管道或绝缘管道，材质有不锈钢、哈氏合金、钽等。IFC300支持虚拟接地功能。

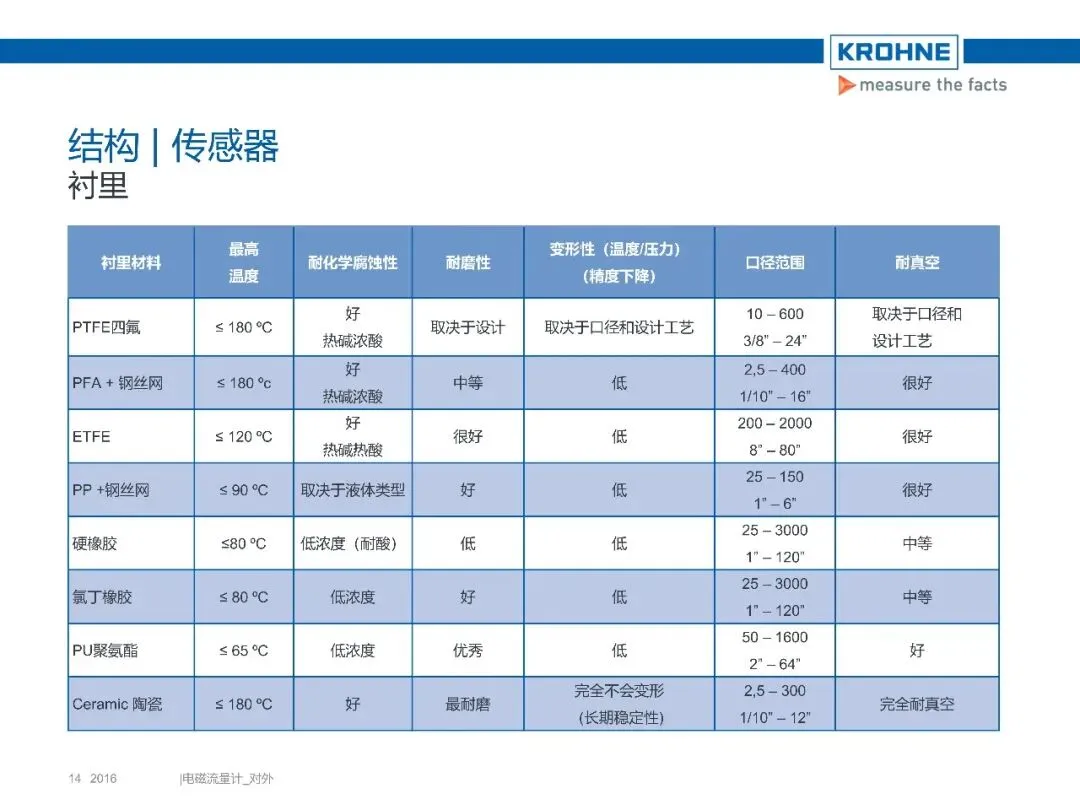

📊 衬里材料性能对比表

接地环类型：普通接地环、保护接地环(保护PTFE翻边)、带颈接地环(适用于磨损性介质，需与仪表一起标定)。

📟 转换器 (二次仪表) 与连接电缆

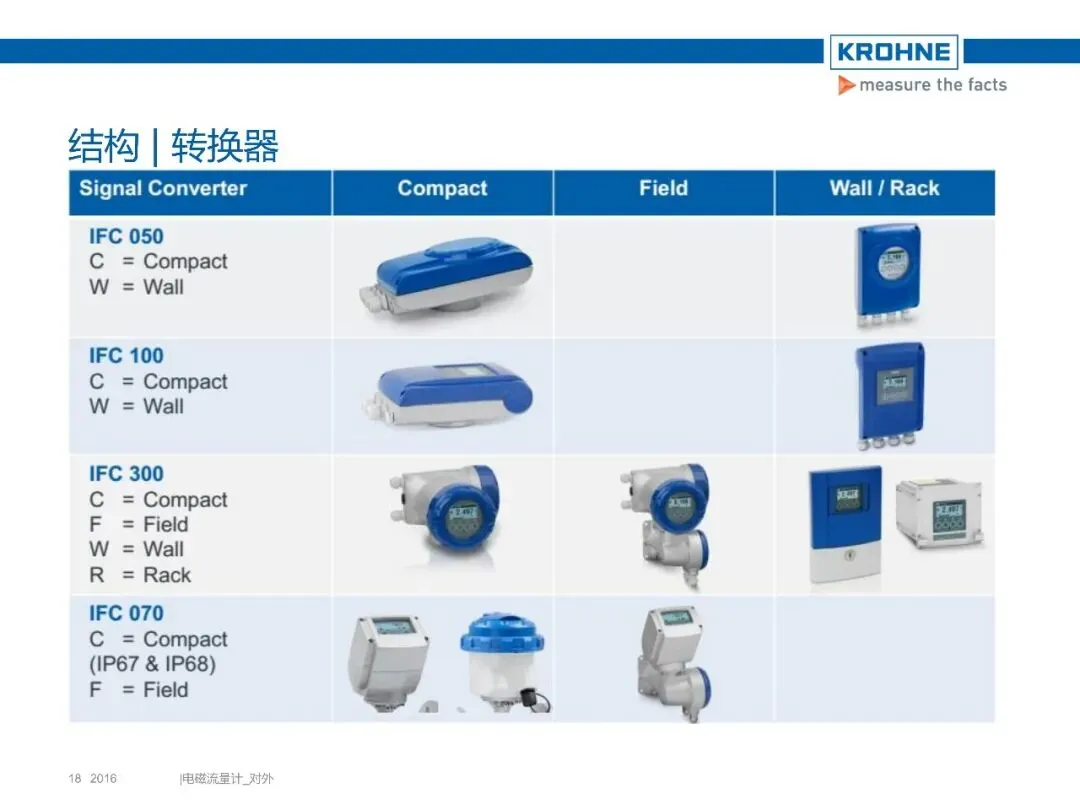

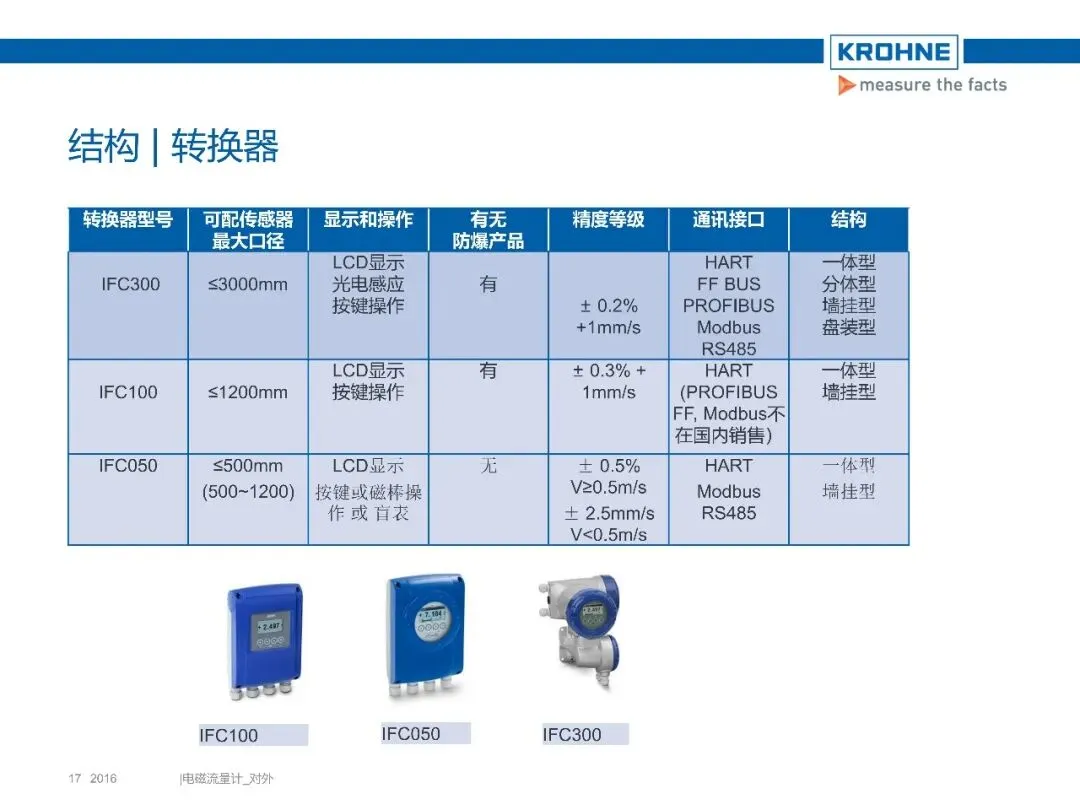

转换器型号概览： IFC300、IFC100、IFC050 等。主要参数对照表：

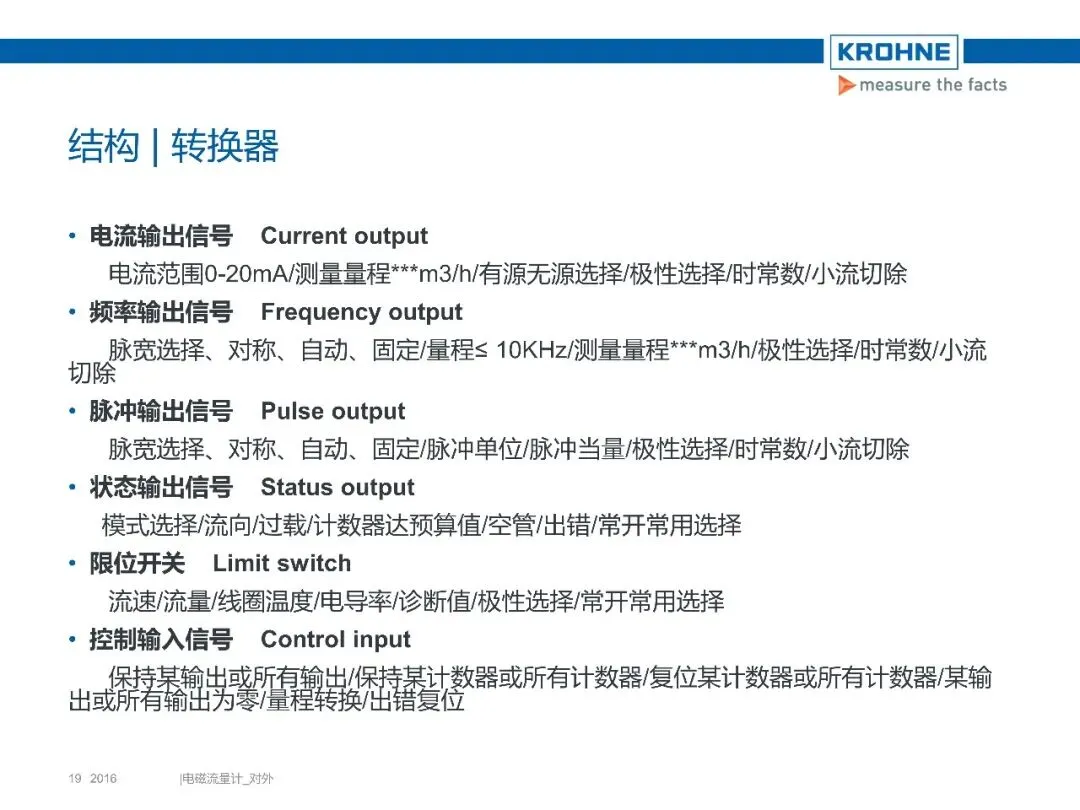

🔌 转换器输入/输出信号功能

• 电流输出：
  0-20mA，有源/无源可选，量程/时间常数/小流量切除。
• 频率输出：
  ≤10KHz，脉宽可调。
• 脉冲输出：
  脉冲当量/单位可设。
• 状态输出：
  流向/过载/空管/出错等。
• 限位开关：
  流速/流量/线圈温度/电导率等阈值报警。
• 控制输入：
  复位计数器/量程切换/出错复位等。

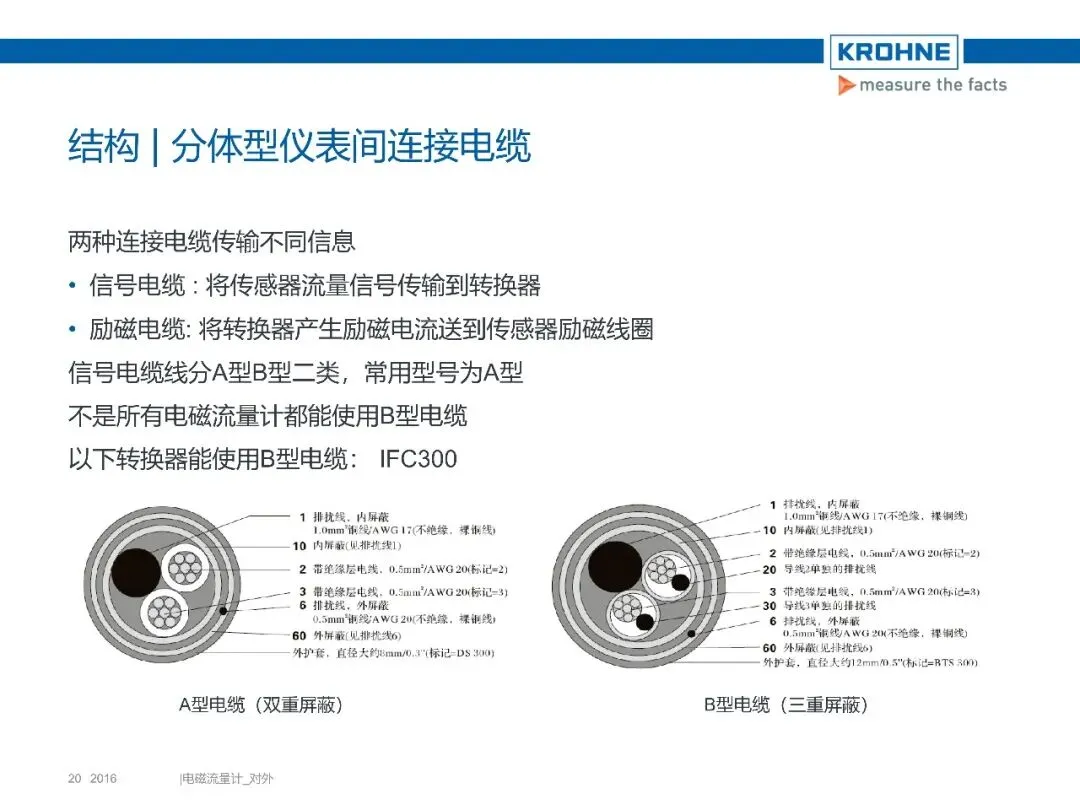

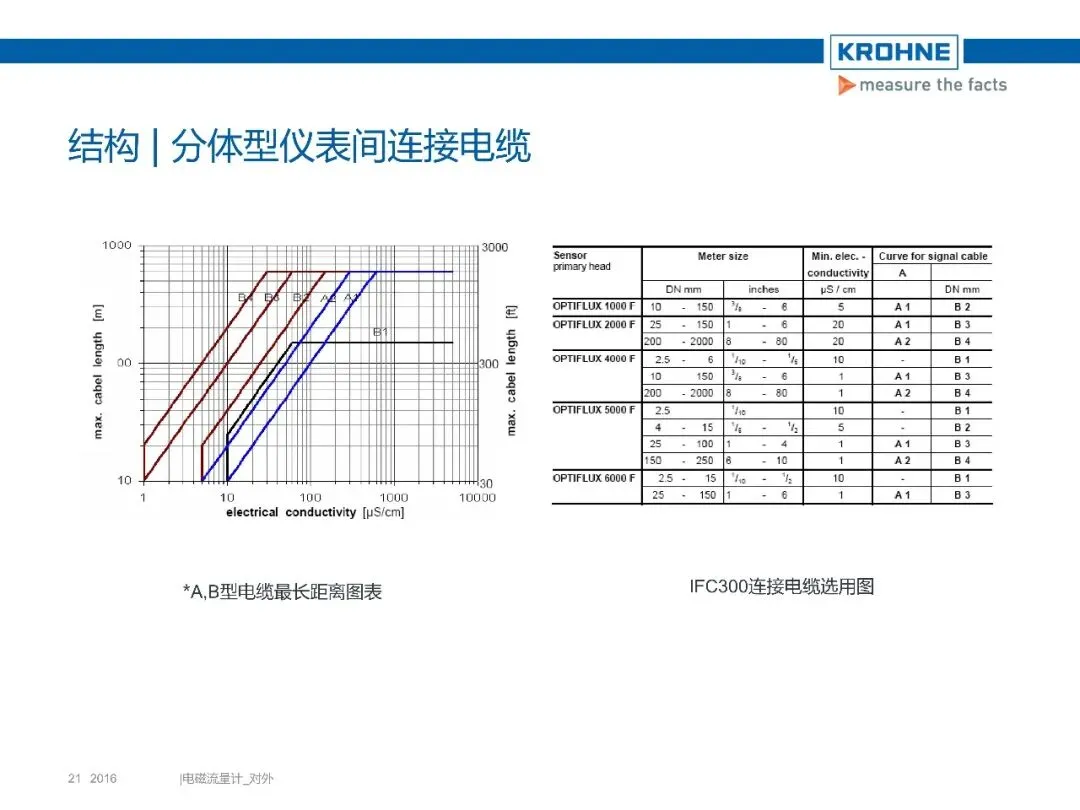

分体型连接电缆

A型电缆（双重屏蔽） / B型电缆（三重屏蔽），IFC300 支持B型电缆，传输信号和励磁。电缆最长距离依据口径及电导率曲线选择。

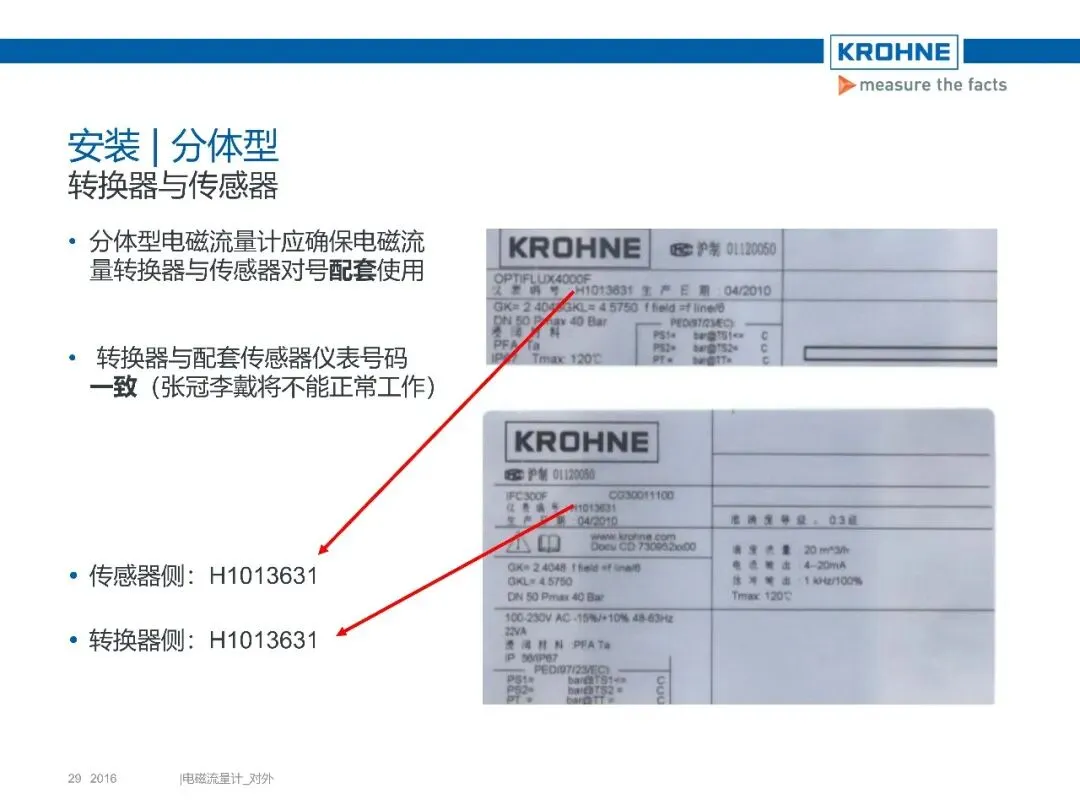

📌 传感器侧与转换器侧的仪表编号必须一致 (如H1013631)，不可混用。

4. 安装指南

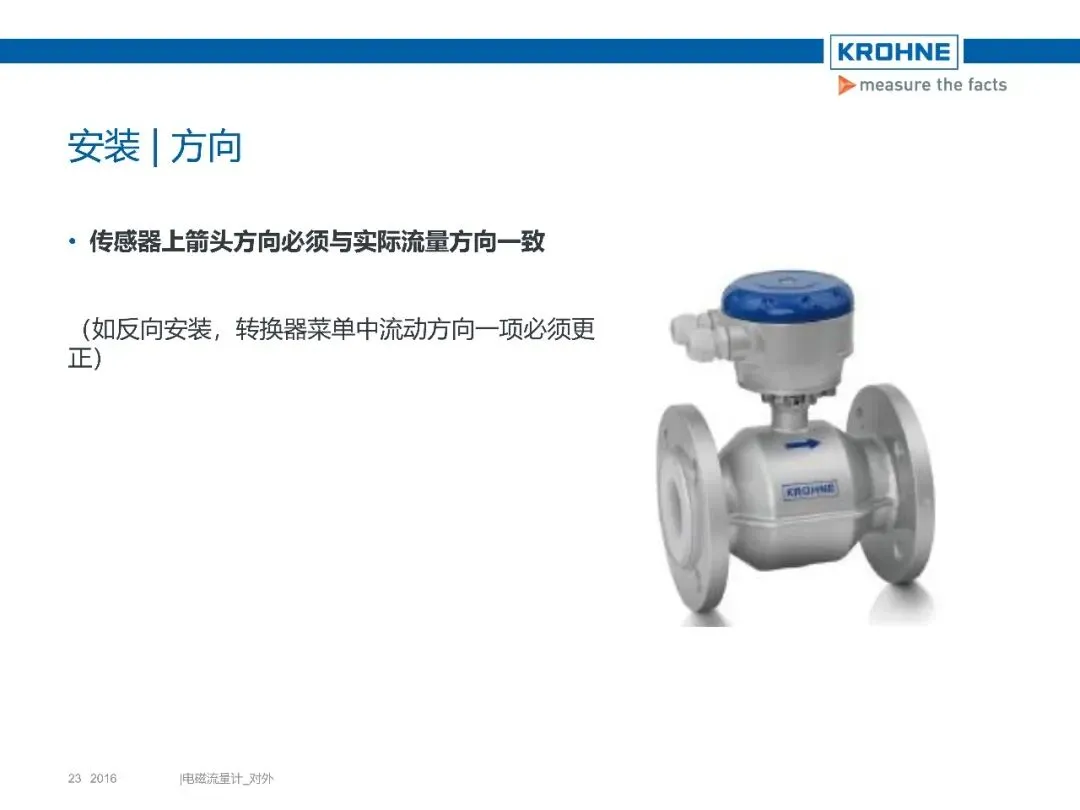

🧭 方向与箭头

传感器上箭头方向必须与实际流量方向一致；若反向安装，需在转换器菜单中更改“流动方向”参数。

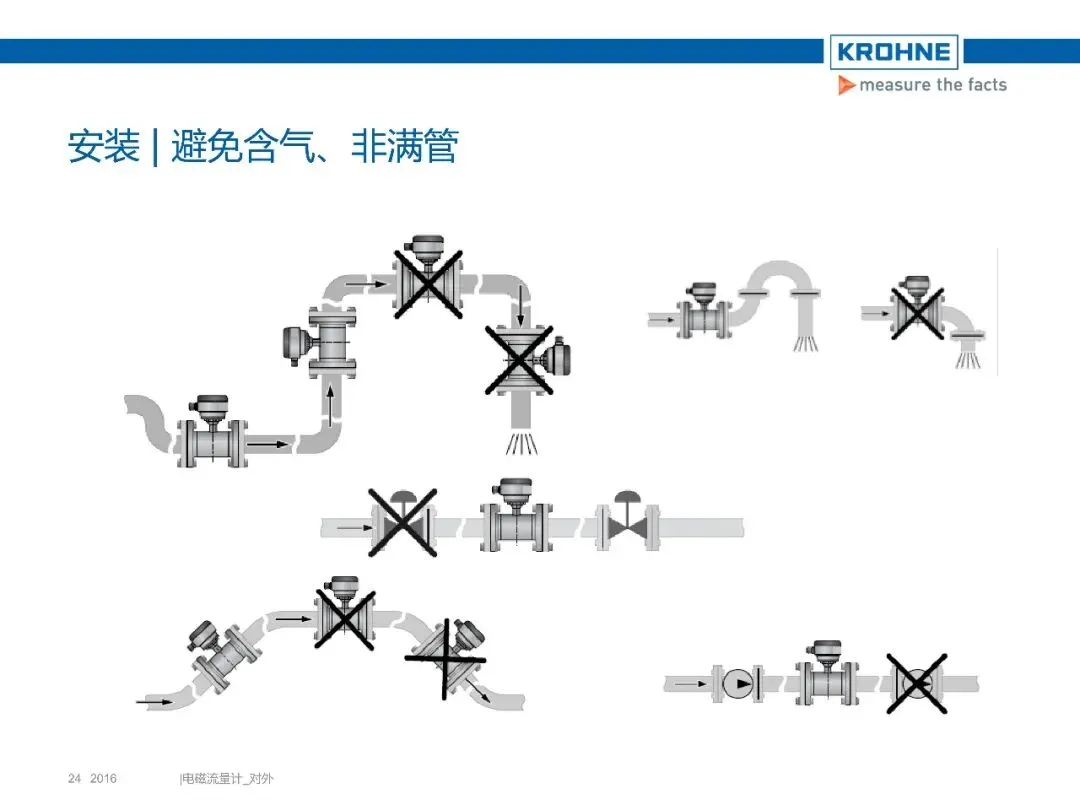

⚠️ 避免含气与非满管

安装位置应保证测量管始终充满液体，避免气泡聚集在电极区域，严禁非满管运行。

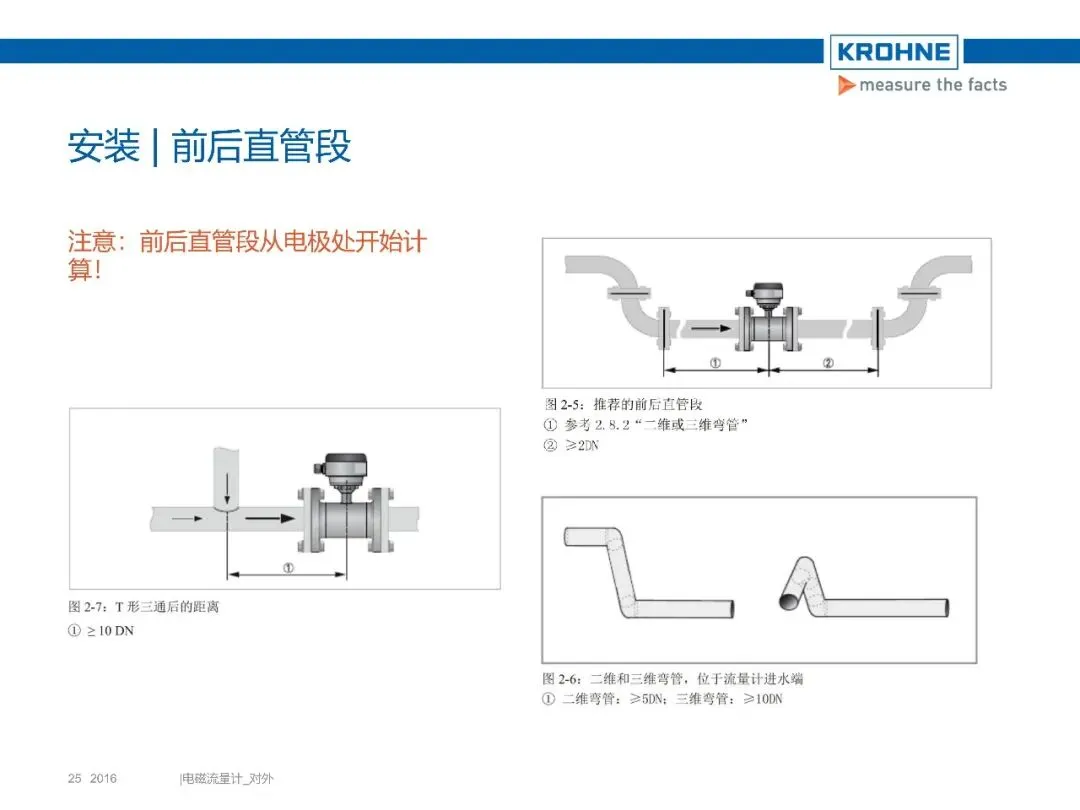

📏 前后直管段要求

• 推荐：前直管段 ≥5DN (视上游阻流件类型，二维弯管≥5DN，三维弯管≥10DN，T型三通后≥10DN)。
• 后直管段 ≥2DN。
• 直管段从电极平面开始计算。

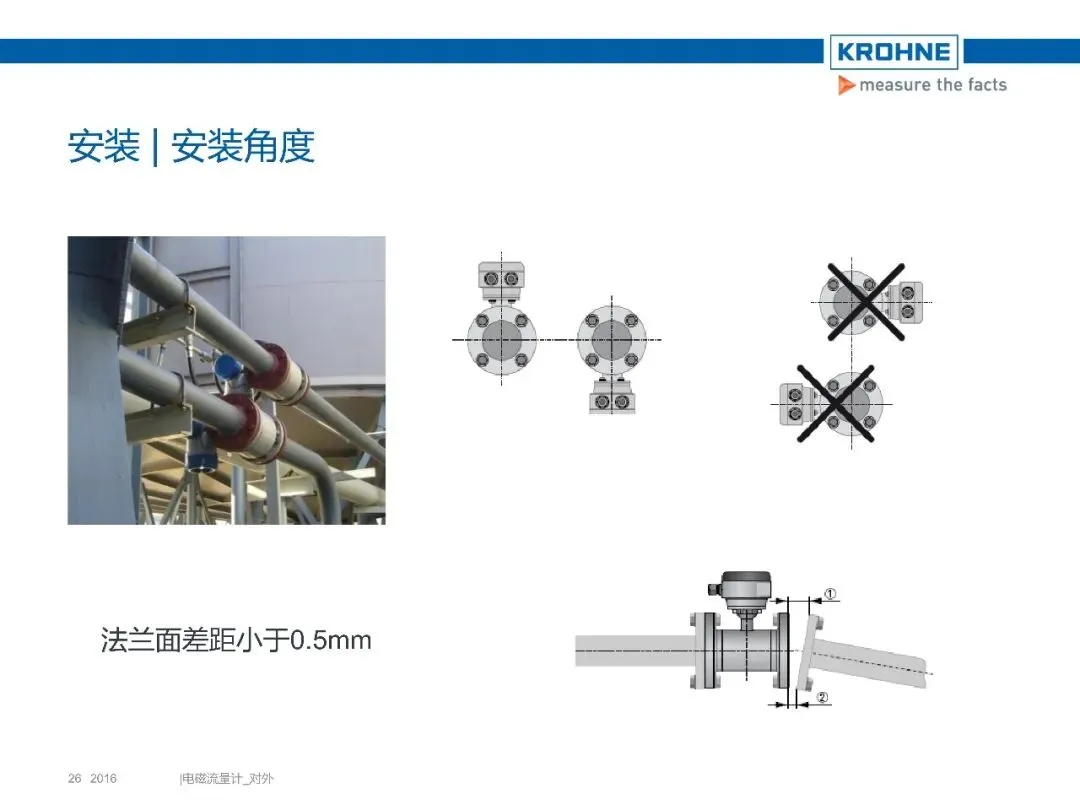

📐 安装角度

水平安装时电极轴应处于水平方向（防止气泡附着）；垂直安装时流体应自下而上。法兰面间隙小于0.5mm。

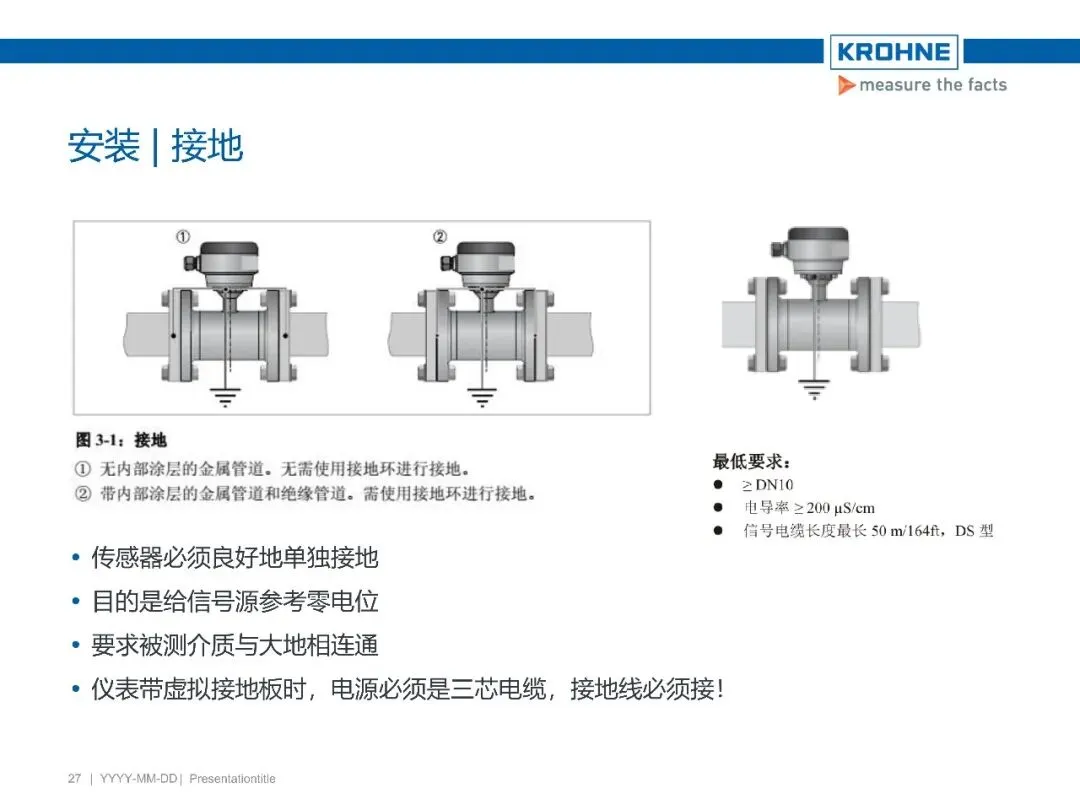

⛓️ 接地要求

• 传感器必须单独良好接地，使被测介质与大地等电位。
• 金属管道无内涂层：无需接地环；绝缘管道/带内涂层管道：需使用接地环。
• 带虚拟接地板时，电源必须使用三芯电缆，保护地必须接线。
• 最低要求：≥DN10，电导率≥200μS/cm，信号电缆最长50m (DS型)。

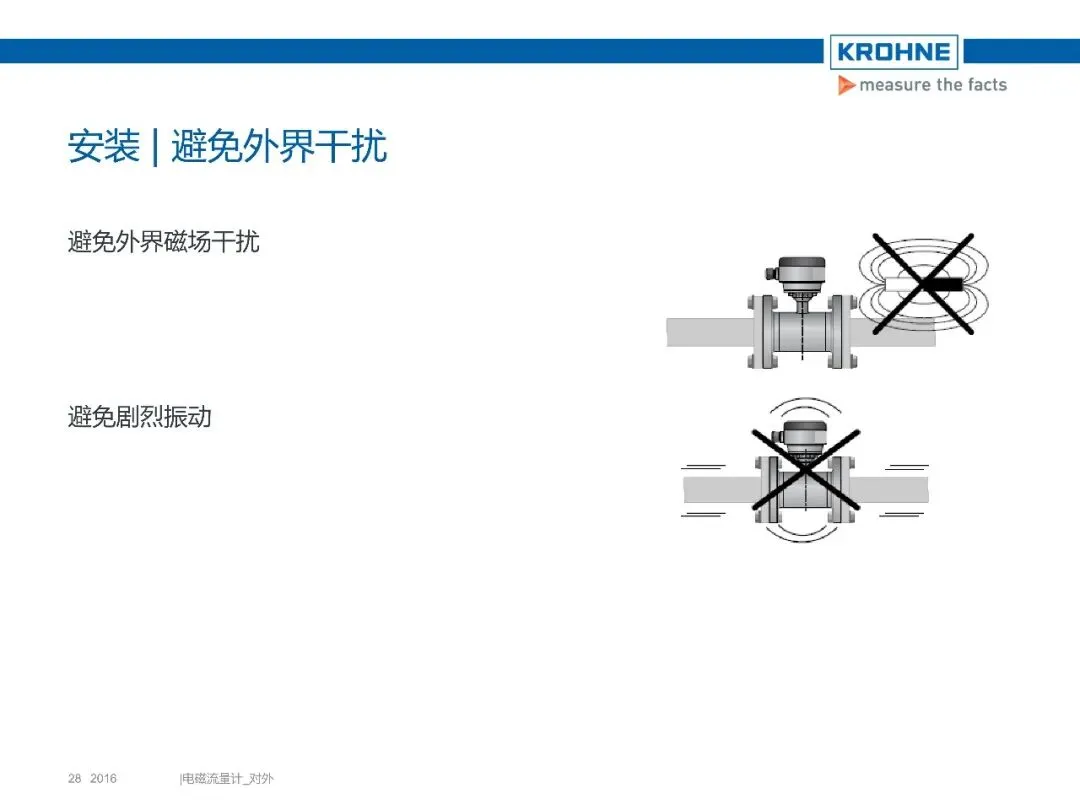

🚫 避免外界干扰

远离强磁场设备（变压器、电机），避免剧烈振动，分体型转换器与传感器配套使用且编号一致。

5. 电气接线

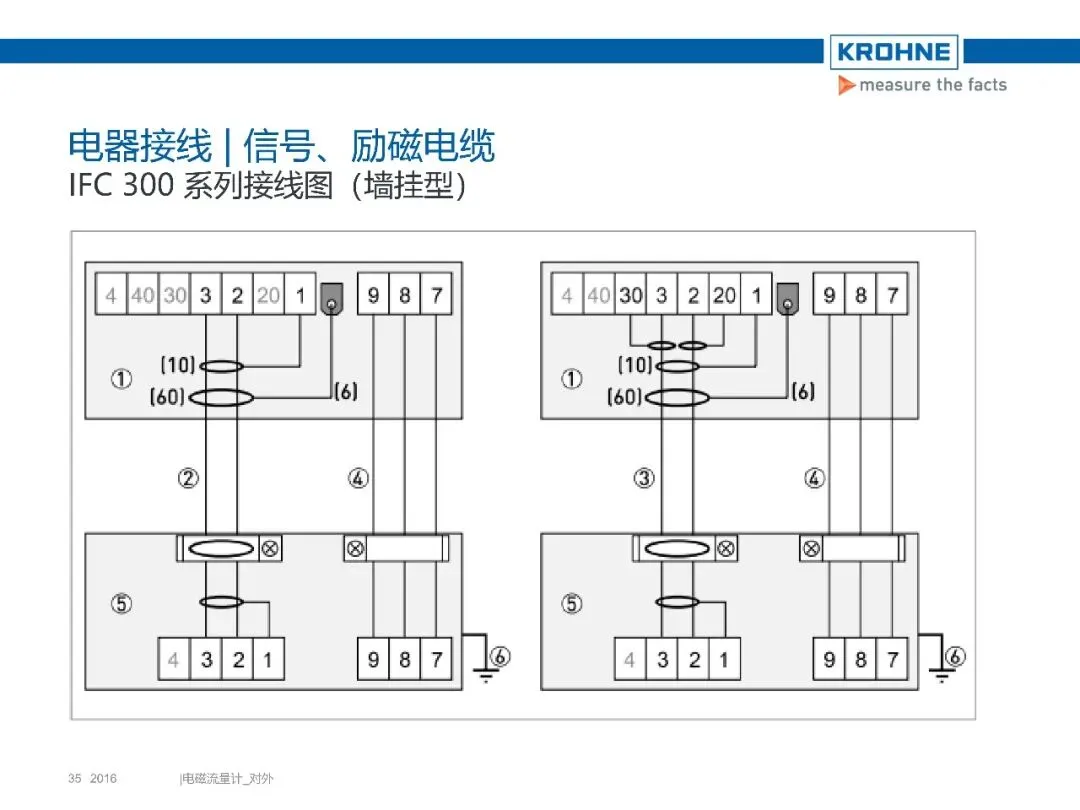

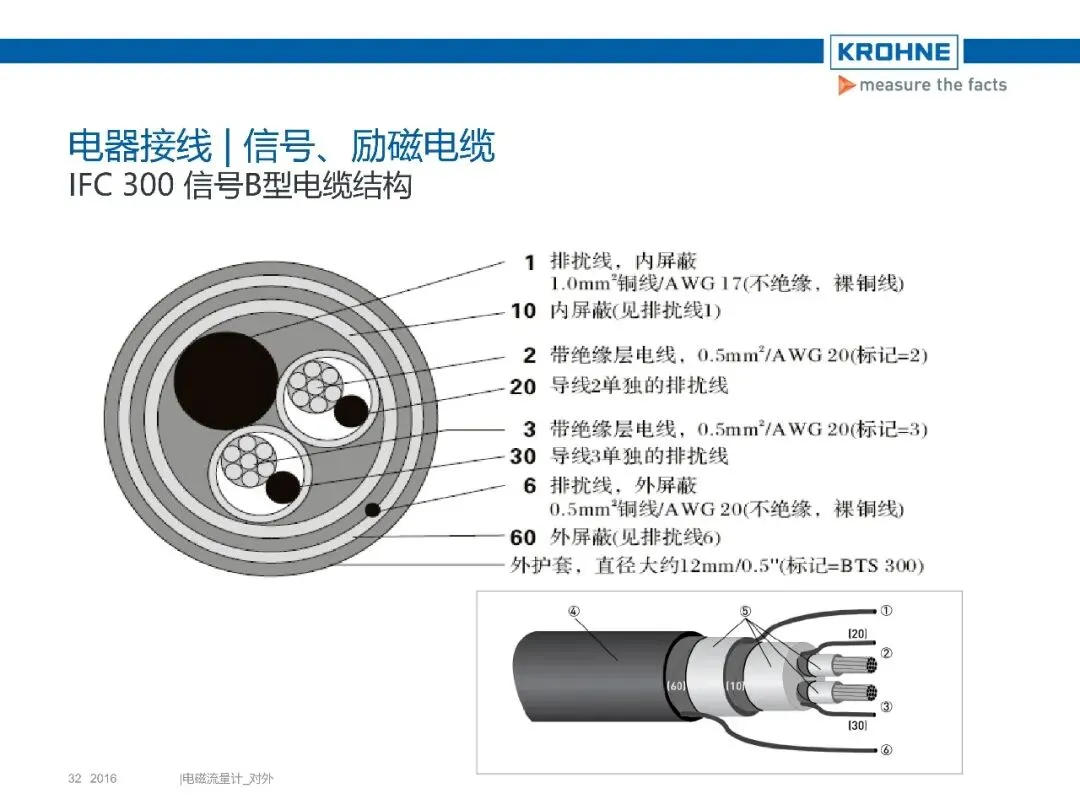

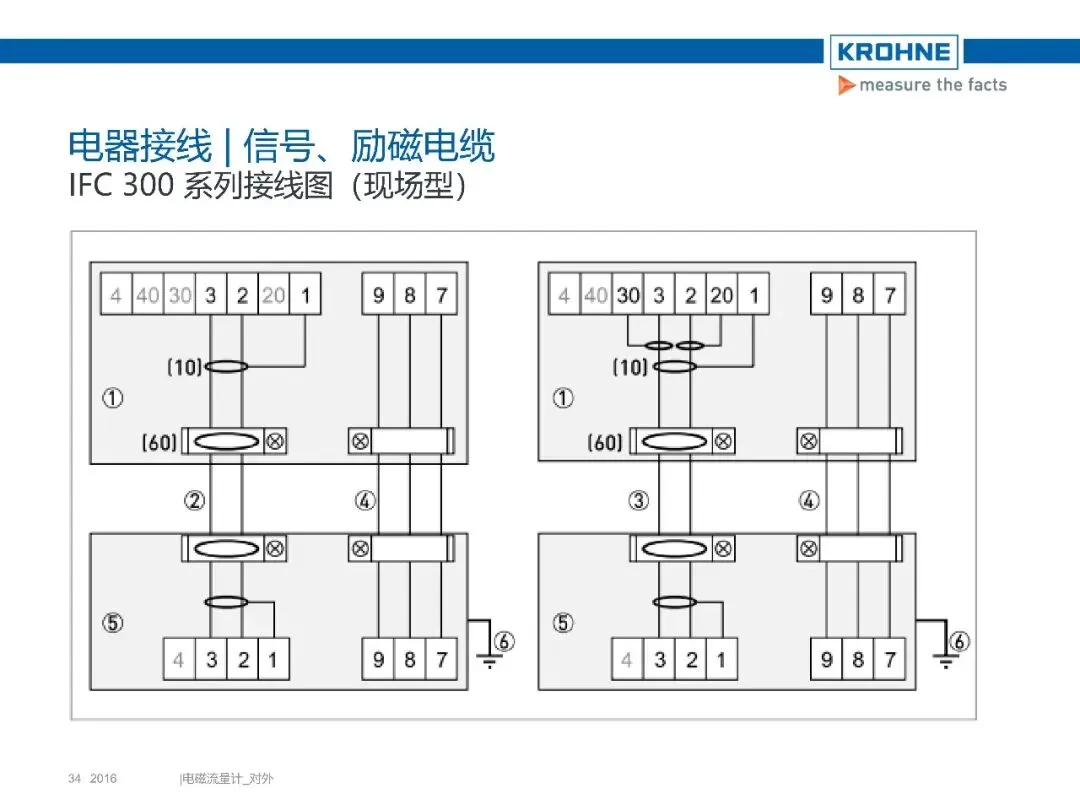

📡 信号/励磁电缆结构 (IFC300 示例)

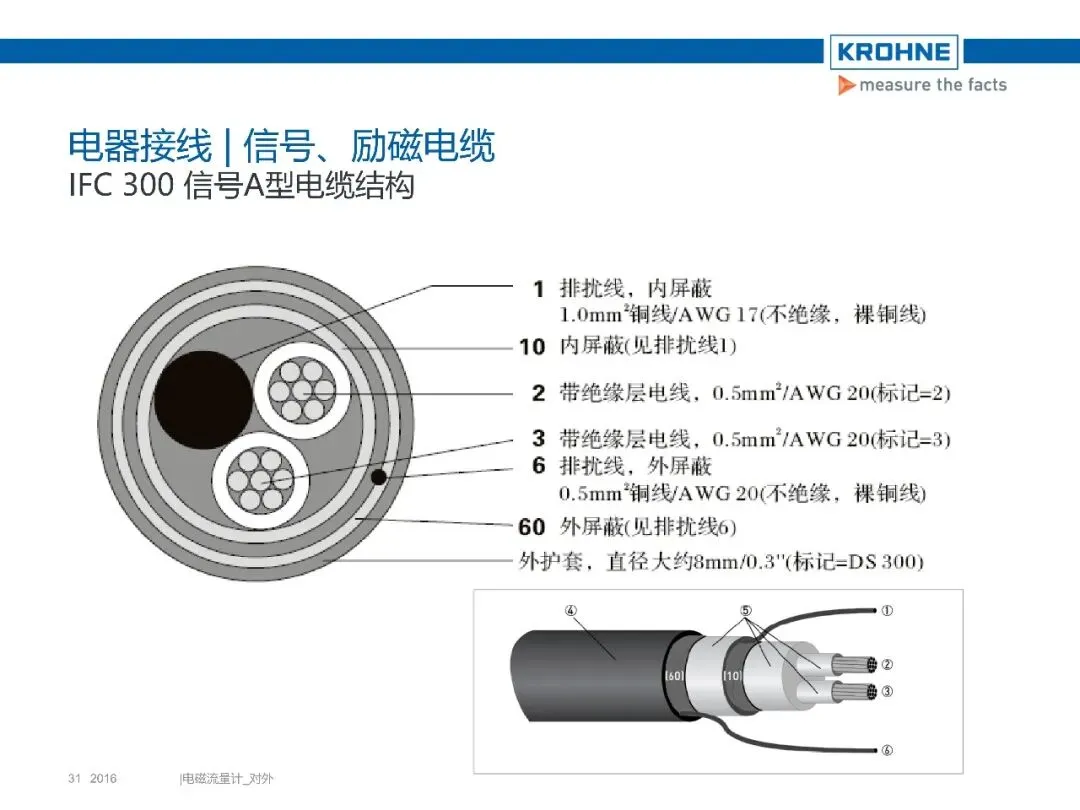

• A型电缆：
  内屏蔽(排扰线1.0mm²)、信号线(0.5mm² 标记2/3)、外屏蔽(0.5mm²)。外径≈8mm。
• B型电缆：
  三重屏蔽，适用于更长距离/高抗干扰。

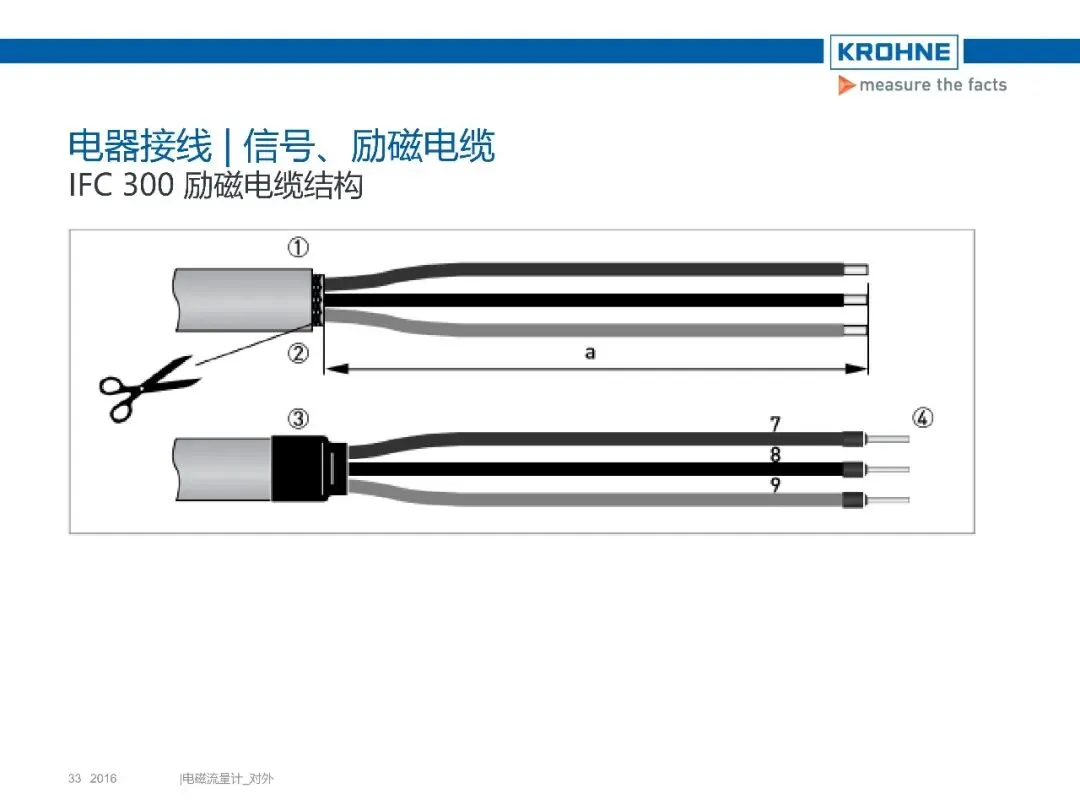

• 励磁电缆：
  单独双绞线，传输励磁电流。

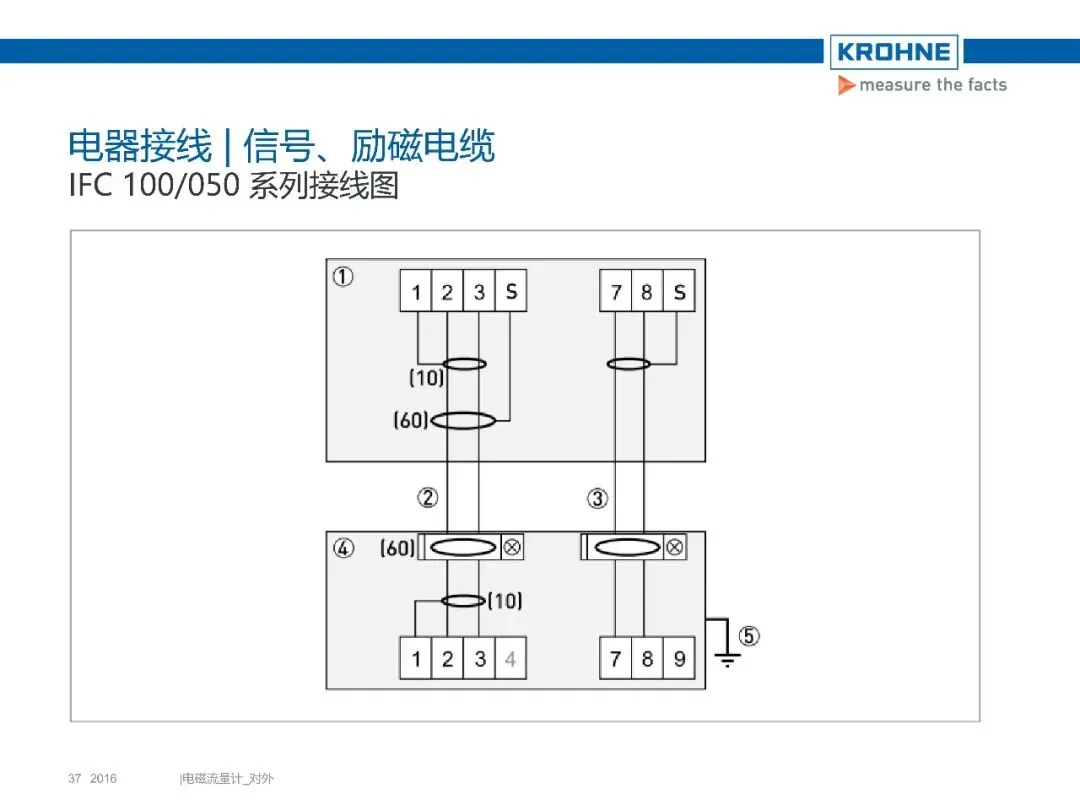

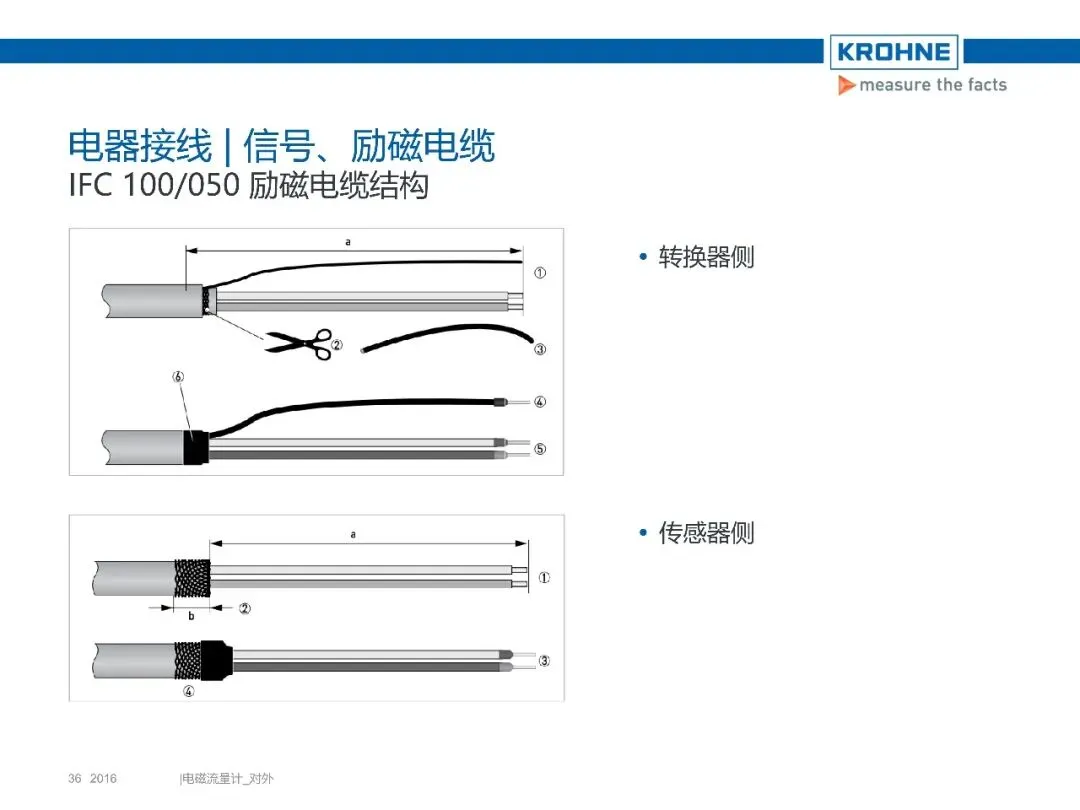

IFC100/050 接线：转换器侧与传感器侧对应端子连接，注意屏蔽层可靠接地。

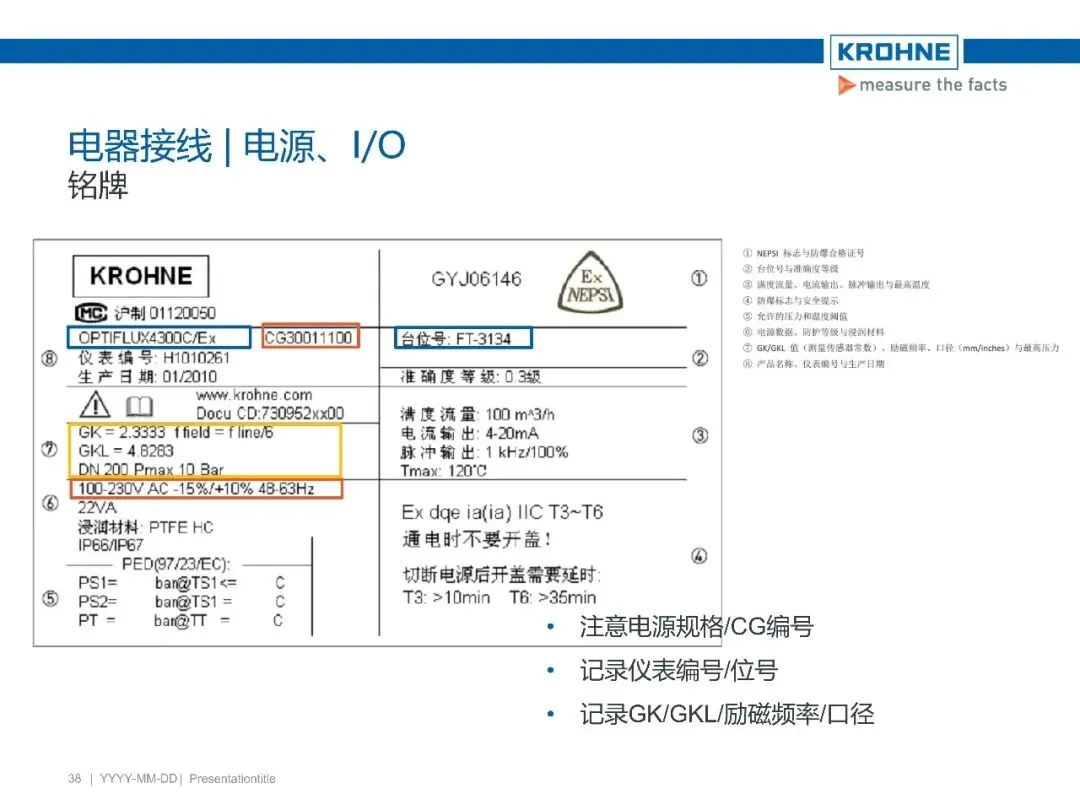

⚡ 电源及 I/O 铭牌信息

铭牌包含防爆标志、台位号、满度流量、GK/GKL常数、励磁频率、口径、压力等级、仪表编号等。电源数据：100~230VAC (-15%/+10%) 或 24VDC (-55%/+30%)。

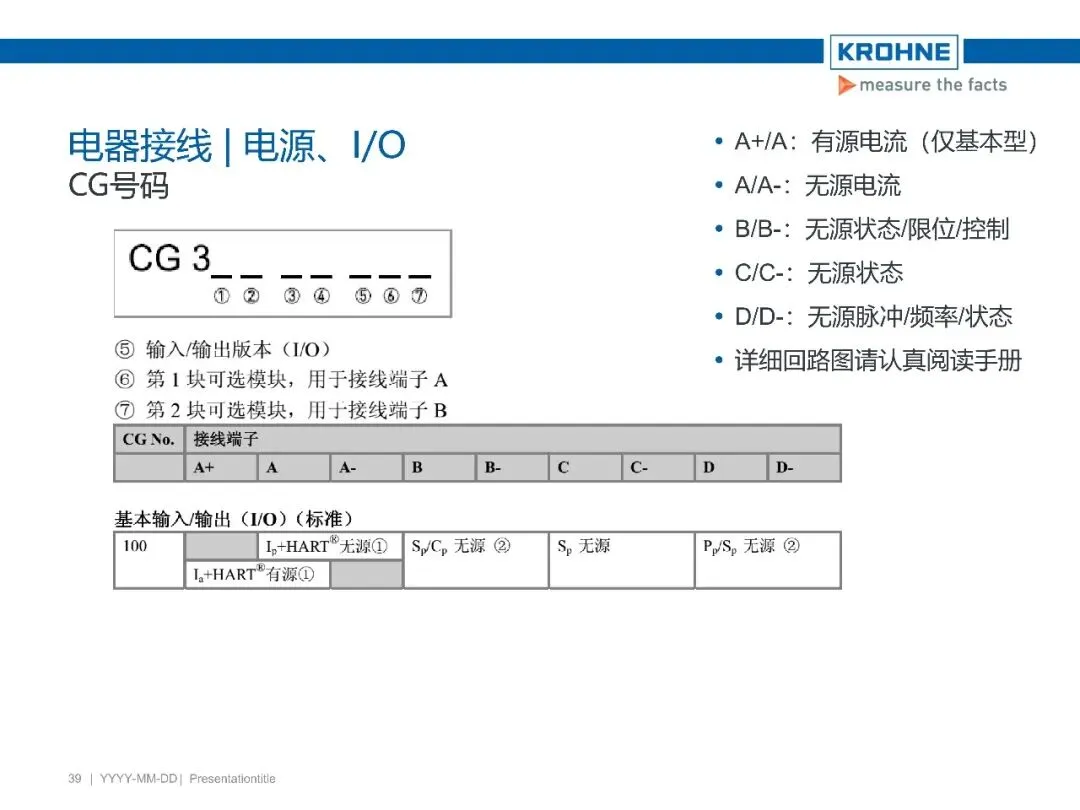

CG号码配置表（IFC300 I/O 选件）

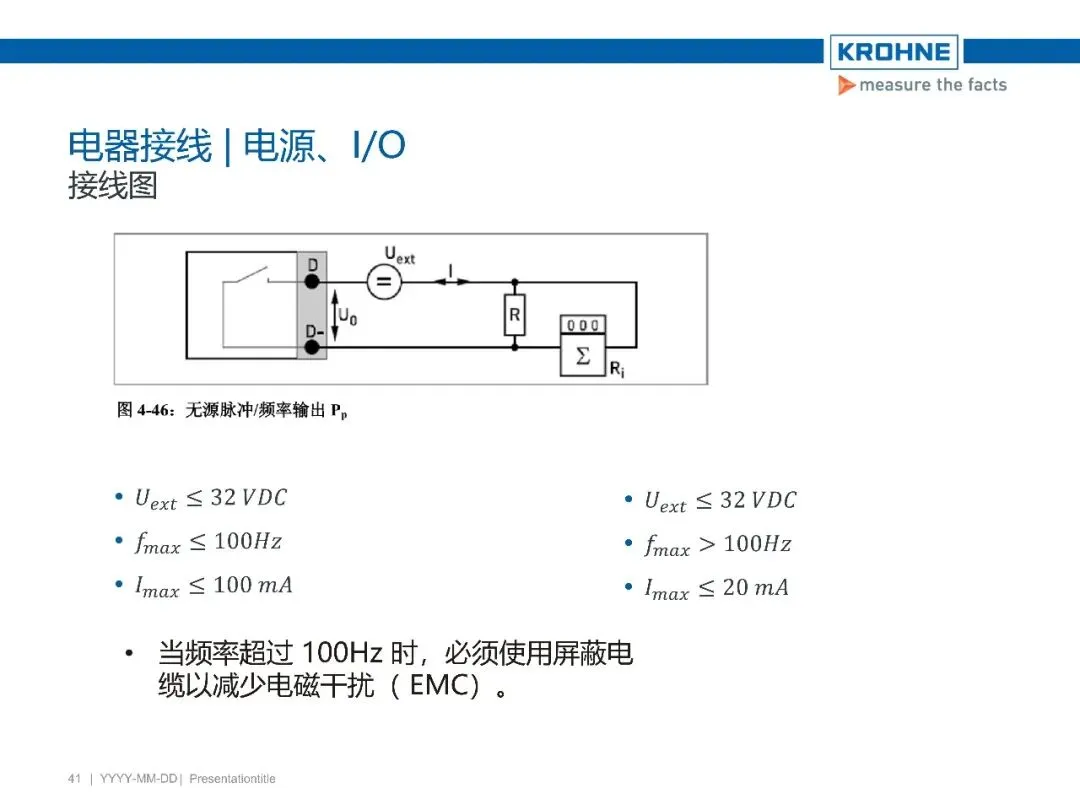

🔌 有源电流输出（端子A+/A-）: 仪表自供电；无源电流输出（A/A-）需外部供电。⚠️ 频率输出 >100Hz 时必须使用屏蔽电缆以减少EMC干扰。U_ext ≤32VDC，I_max ≤100mA(≤100Hz) 或 ≤20mA(>100Hz)。

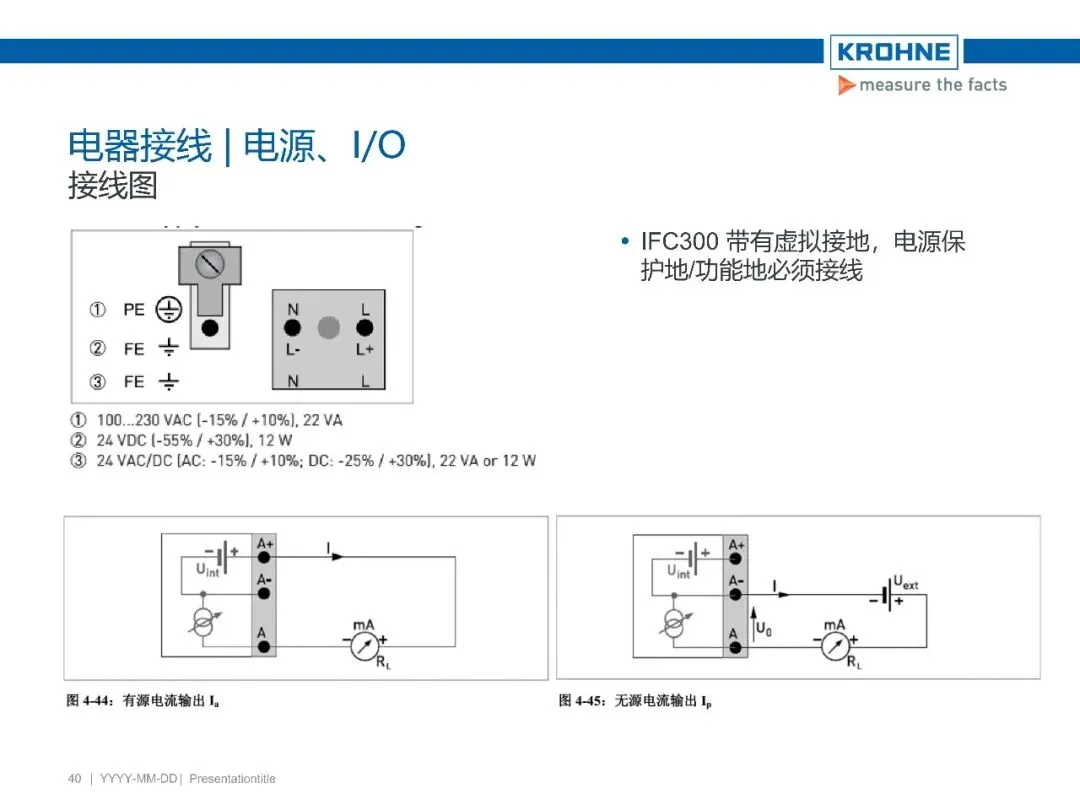

IFC300 虚拟接地：电源保护地/功能地必须可靠接线，以保证测量稳定性。

6. 操作 & 调试

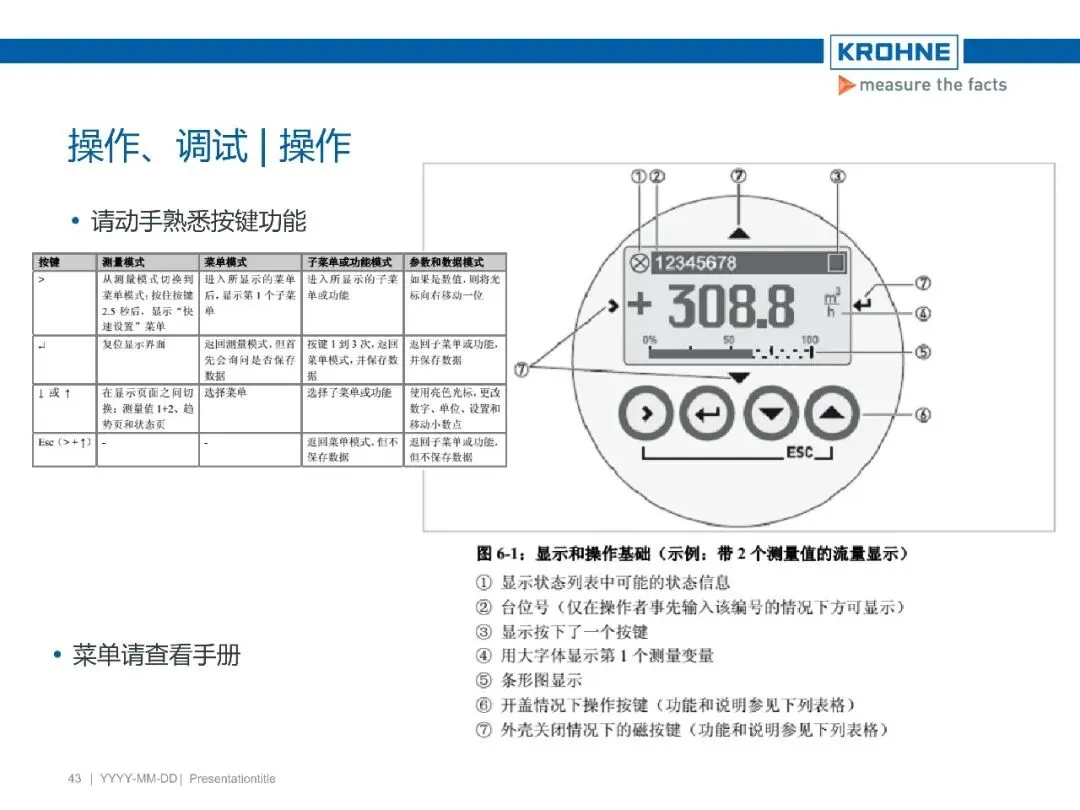

⌨️ 按键操作基础

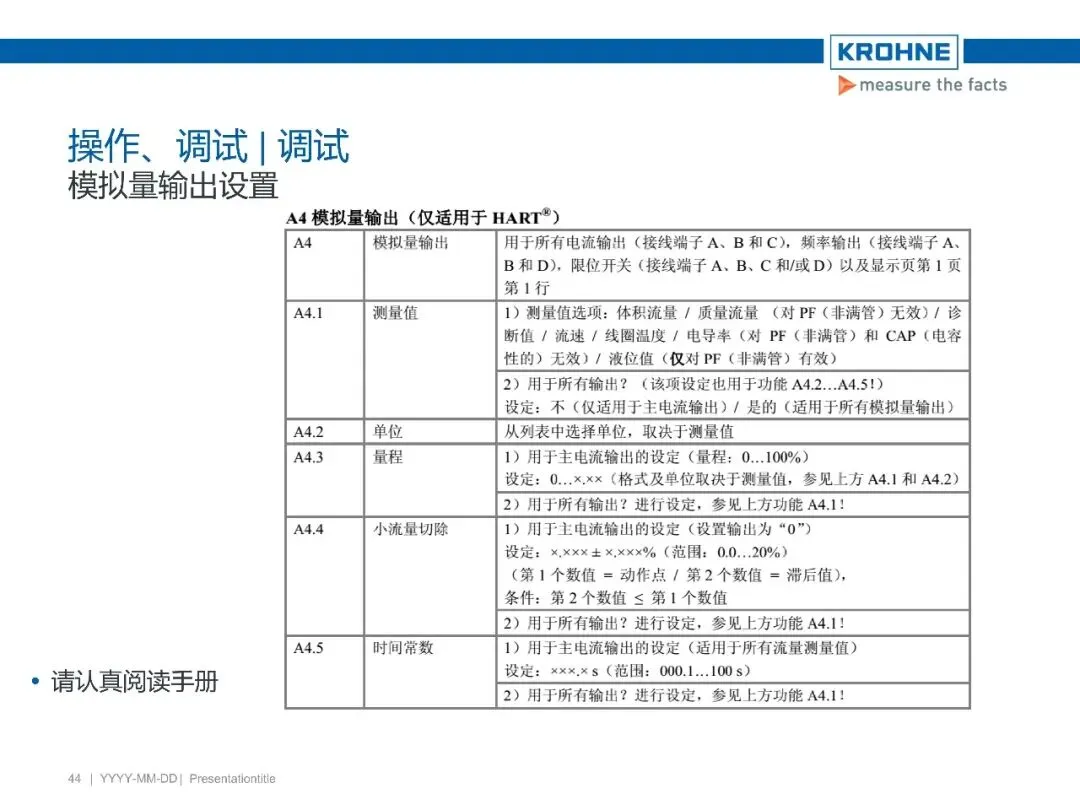

🔧 调试模拟量输出设置 (A4 菜单)

• A4.1 测量值：
  体积流量/流速/电导率/线圈温度等。
• A4.2 单位：
  根据测量值选 m³/h, l/s 等。
• A4.3 量程：
  0~100% 对应流量范围。
• A4.4 小流量切除：
  动作点/滞后值，范围0~20%。
• A4.5 时间常数：
  0.1~100秒，平滑输出。

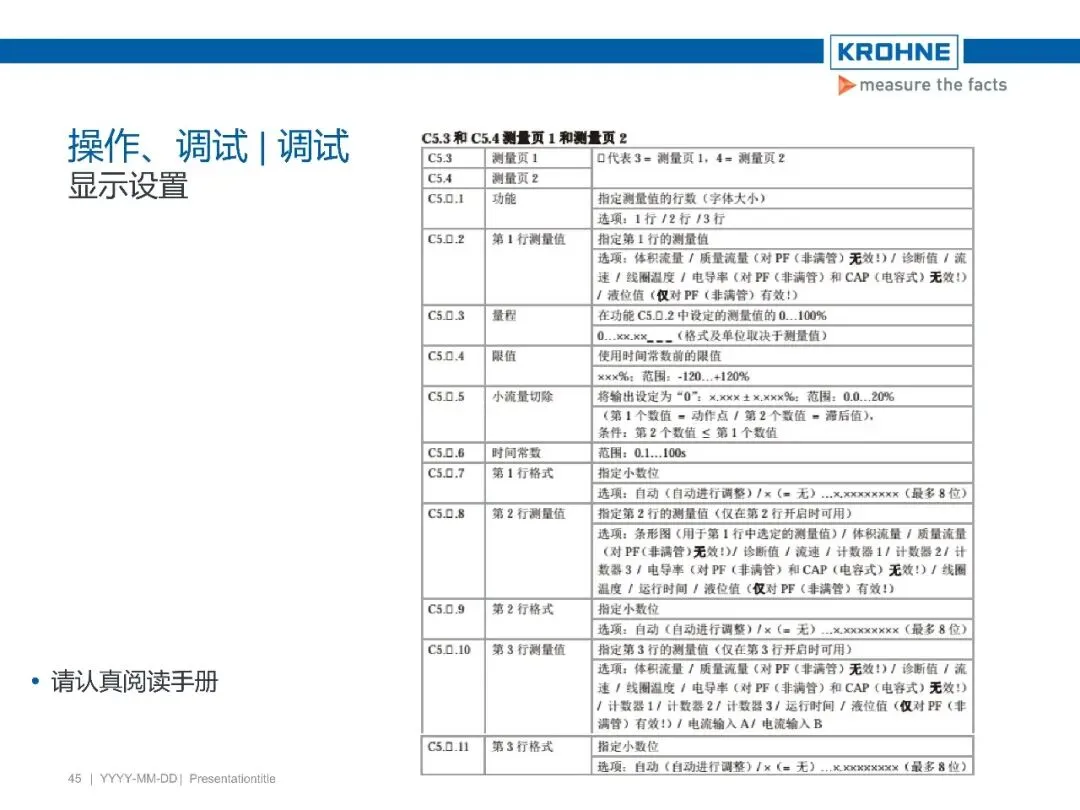

📺 显示设置 (C5 菜单)

支持1~3行显示，可自定义显示内容：体积流量、质量流量、流速、计数器、电导率、条形图等。每行可独立设置量程、小数位格式。

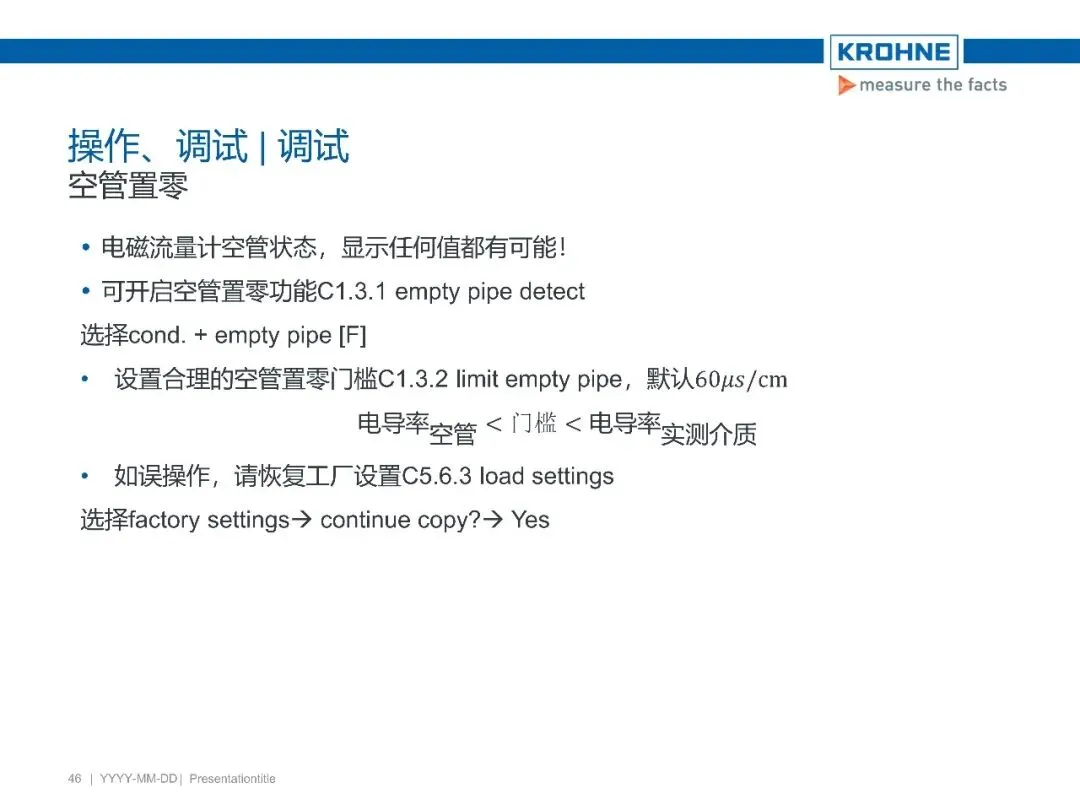

🧹 空管置零功能

• 空管状态可能出现任意数值，需开启 C1.3.1 Empty pipe detect → cond.+ empty pipe [F]。
• 设置空管阈值 C1.3.2 limit empty pipe：默认60μS/cm，空管电导率＜门槛＜介质电导率。
• 误操作可恢复工厂设置：C5.6.3 load settings → factory settings → Yes。

💡 调试建议：先完成传感器空管阈值设定，再进行模拟输出及显示配置，最后保存所有参数。
