1、为什么选择滚动轴承？

滚动轴承以最小的摩擦来支撑和引导机器旋转（例如轴、车轴或车轮）的旋转 或摆动，并在机器部件之间传递载荷。滚动轴承具有高精度和低摩擦性能，因此可实现高转速，同时减少噪声、热量、能耗和磨损。这种轴承具有性价比，并且是典型的符合国家或国际尺寸标准的可互换性机器部件。

滑动摩擦	滚动摩擦	滚动轴承

2、球轴承和滚子轴承

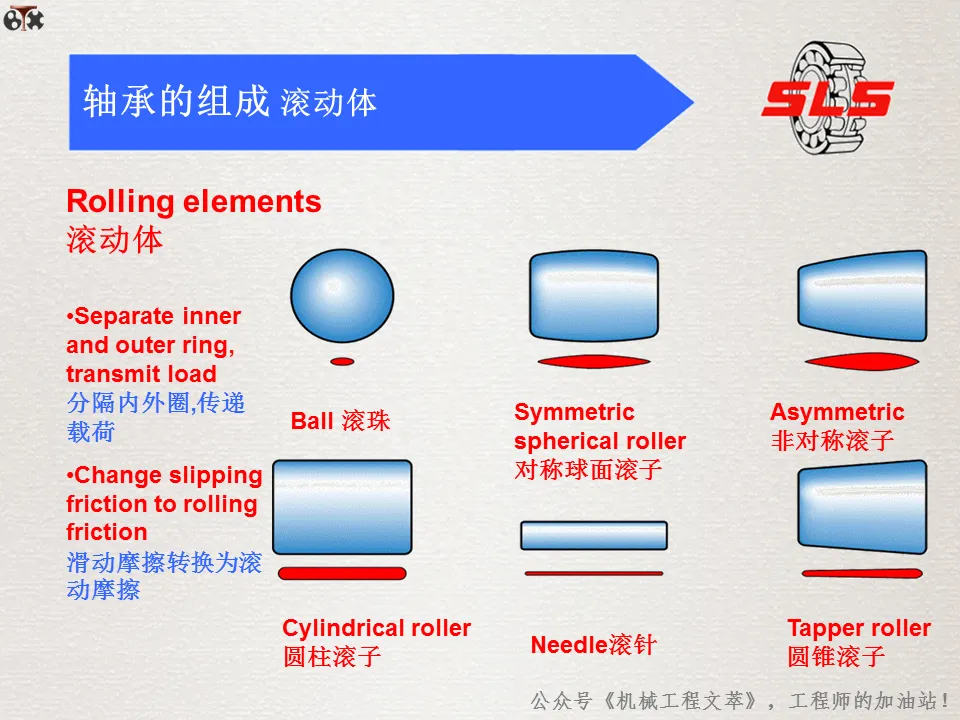

用滚动体的两种基本类型来区分滚动轴承的两种基本类型：

• 球 → 球轴承
• 滚子 → 滚子轴承

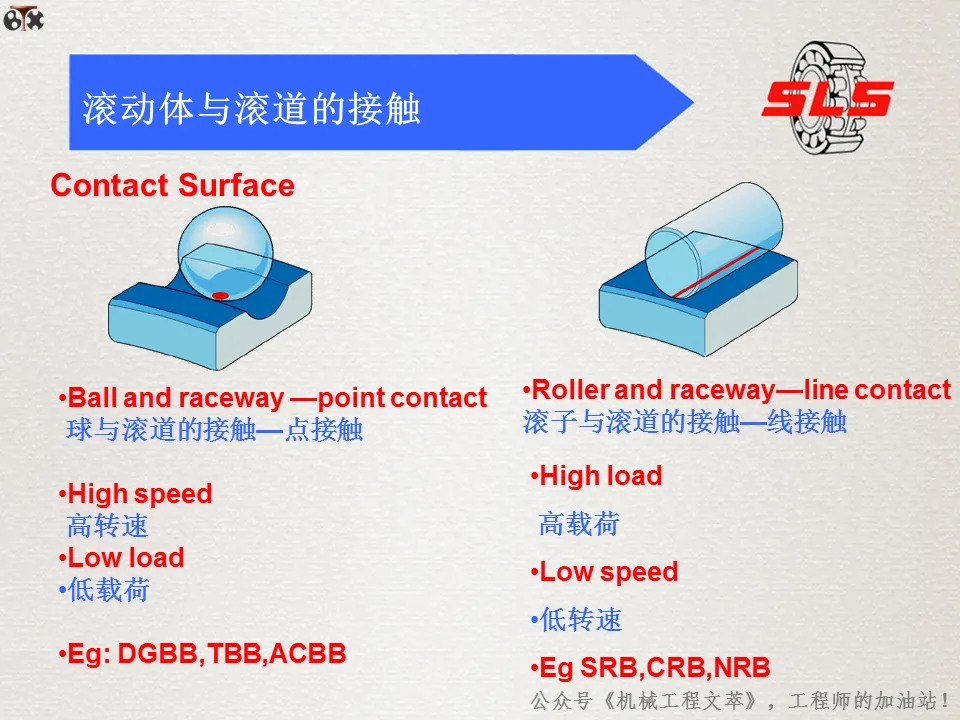

球和滚子的区别在于其与滚道接触方式。

球

球与滚道发生点接触。随着作用于轴承的载荷不断增加，接触点变成一个椭圆形区域。接触区域小则滚动摩擦也小，从而使得球轴承能够适应高速运行，但其承载能力有限。

滚子

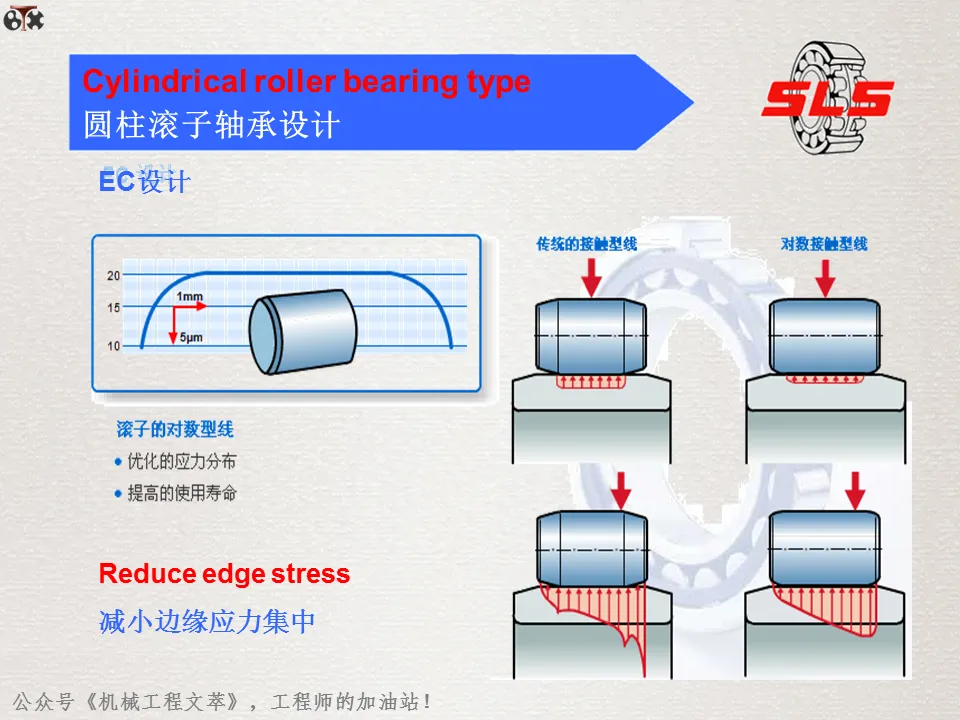

滚子与滚道发生线接触。随着作用于轴承的载荷不断增加，接触线形状有时会变成矩形。由于接触区域变大以及由此导致的摩擦变大，与同尺寸的球轴承相比，滚子轴承可承受更重的载荷，但转速能力降低。

3、径向和推力轴承

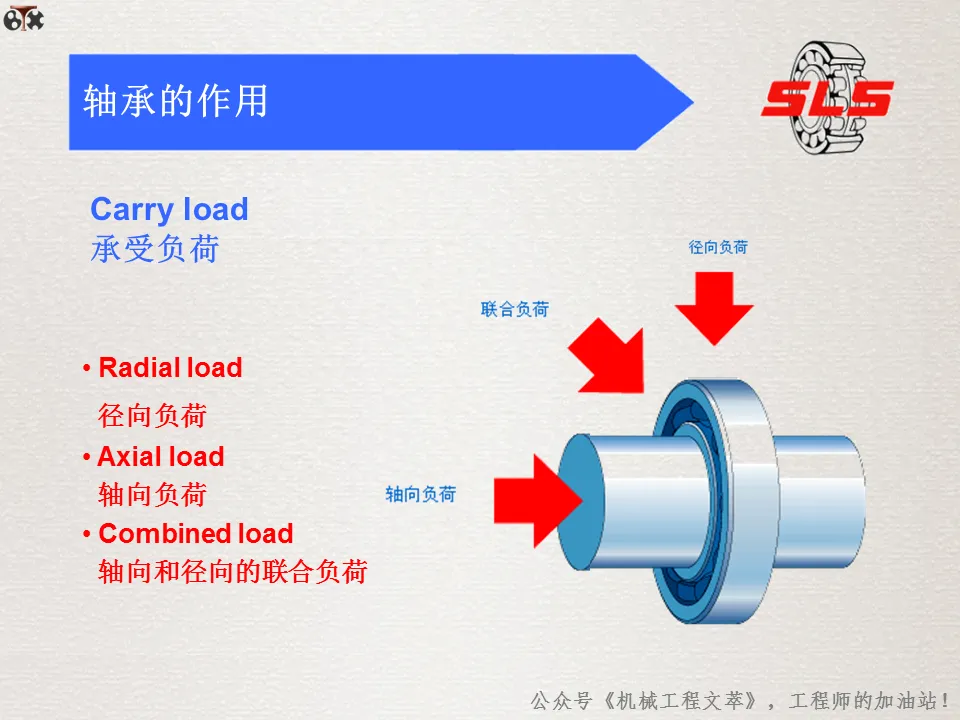

滚动轴承根据主要承受的载荷方向被分为两类：

• 径向轴承
  径向轴承能够承受与轴垂直的载荷。有些径向轴承只能承受纯径向载荷，而大部分径向轴承还能承受某一方向的轴向载荷，在某些情况下，也能承受两个方向的轴向载荷。

径向轴承仅承受径向 (Fr) 载荷	径向轴承承受径向 (Fr) 和轴向 (Fa) 载荷

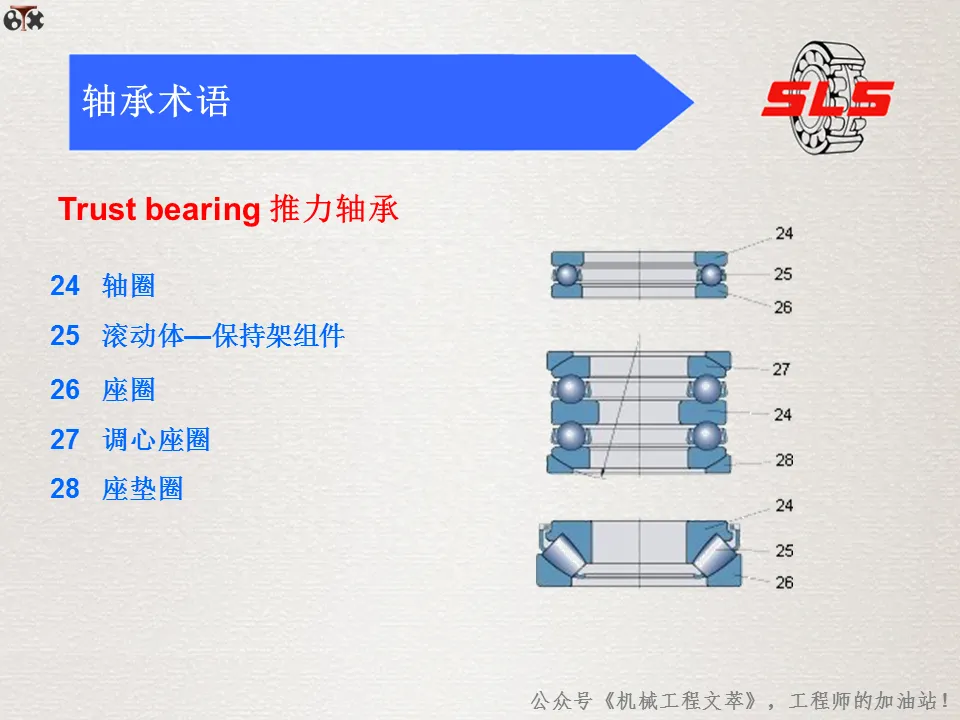

• 推力轴承

推力轴承主要可承受沿轴线方向的载荷。根据其设计，推力轴承可承受单向或双向的轴向载荷，而某些轴承可额外承受径向载荷（联合载荷）。推力轴承不能承受与同尺寸径向轴承一样高的转速。

承受纯轴向载荷的推力轴承	承受联合载荷的推力轴承

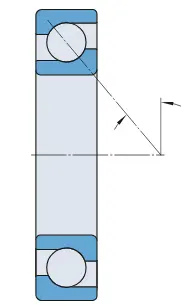

接触角决定轴承属于哪一类别。接触角 ≤ 45° 的轴承是径向轴承，其他为推力轴承。
