教案:华为逆变器实战操作指南(二)

第4章 华为逆变器遥信遥测遥调功能详解

4.1 遥信功能原理与应用

遥信功能是指将逆变器的状态量信号传输到监控系统的功能，主要包括：

• 遥信信号类型
• 告警信号：如绝缘阻抗低、漏电流过大、过压告警等
• 运行状态：如并网状态、离网状态、停机状态等
• 保护状态：如过载保护、短路保护等状态
• 遥信配置路径
  通过SmartLogger的"设备监控 > MBUS > 遥信"或华为智能光伏App的"设备调测 > 状态监控"配置
• 遥信测试方法
1. 手动测试：在"遥信测试"界面，手动修改单个信号的"模拟值"，观察监控系统响应
2. 自动测试：设置自动测试间隔时间和起始点号，系统自动测试所有遥信信号

4.2 遥测功能原理与应用

遥测功能是指将逆变器的模拟量参数传输到监控系统的功能，主要包括：

• 遥测参数类型
• 电气参数：直流输入电压、交流输出电压、电流、功率、频率等
• 状态参数：温度、效率、发电量、SOC/SOH等
• 保护参数：绝缘阻抗、漏电流等
• 遥测配置路径
  通过SmartLogger的"设备监控 > MBUS > 遥测"或华为智能光伏App的"设备调测 > 实时数据"配置
• 遥测测试方法
1. 在"遥测测试"界面点击"开始"，系统自动从起始点号开始测试所有遥测信号
2. 可选修改信号的"模拟值"，系统会自动对已修改信号重新校对
3. 测试完成后，点击"停止"，恢复真实值上报

4.3 遥调功能原理与应用

遥调功能是指通过监控系统远程调节逆变器参数的功能，主要包括：

• 遥调参数类型
• 功率参数：最大输出功率、功率调节周期等
• 保护参数：过压保护点、欠压保护点等
• 运行参数：并离网切换模式、备电SOC等
• 储能参数：充放电策略、SOC阈值等
• 遥调配置路径
  ：通过华为智能光伏App的"设备调测 > 功率调节"或"设备调测 > 保护参数"配置
• 遥调操作流程
1. 以安装商用户登录逆变器近端调测界面
2. 进入"设置 > 通信配置"设置通信参数
3. 在"设备调测"界面选择需要远程调节的参数
4. 输入新参数值，确认后系统自动保存并生效

4.4 Modbus通信协议配置

Modbus协议是华为逆变器常用的通信协议，主要配置包括：

• Modbus寄存器映射
• 线圈输出(Coil Output)：地址0x0000起始，用于遥调功能
• 离散输入(Discrete Input)：地址0x0000起始，用于遥信功能
• 保持寄存器(Holding Register)：地址0x0000起始，用于遥调参数设置
• 输入寄存器(Input Register)：地址0x0000起始，用于遥测参数读取
• Modbus配置步骤
1. 设置波特率：如9600bps、4800bps等，根据通信距离选择
2. 设置校验方式：奇校验、偶校验或无校验
3. 设置通信地址：范围1-247，确保唯一性
4. 设置功能码：如功能码03读取保持寄存器，功能码16写入多寄存器

4.5 IEC 104通信协议配置

IEC 104协议适用于大规模电站，配置主要包括：

• IEC 104配置步骤
1. 登录SmartLoggerWEB界面，进入"维护 > 设备接入"
2. 点击"添加设备"，设备类型选择Smartlogger，通信协议为IEC 104
3. 设置SmartLogger的通信地址、IP地址等
4. 设置信号点队列：遥测1~50，遥信1~50，遥控1~10，遥调1~10
5. 设置信号点相对位置，确保与监控系统匹配

4.6 通信故障诊断与排除

常见通信故障及排除方法：

• 故障现象
  ：逆变器与监控系统通信中断
• 可能原因
• 线缆连接不良或损坏
• 波特率或校验方式不一致
• 通信地址冲突
• 网络信号弱或不稳定
• 设备未正确上电
• 诊断步骤
1. 检查逆变器与监控设备之间的物理连接
2. 使用万用表测量通信线缆电压和电流
3. 检查Modbus/IEC 104配置参数是否一致
4. 检查网络信号强度和稳定性
5. 检查设备是否正常上电
• 排除方法
1. 重新连接线缆，确保接触良好
2. 调整波特率或校验方式为一致值
3. 更改通信地址，确保唯一性
4. 优化网络环境，如使用双SIM卡DTU或5G RedCap技术
5. 重启设备，重新建立通信连接

第5章 华为逆变器维护与故障处理

5.1 定期维护保养计划

• 日常维护
• 检查逆变器运行状态指示灯
• 检查线缆连接是否牢固
• 检查设备周围环境是否良好
• 月度维护
• 清洁逆变器表面，确保通风良好
• 检查散热风扇运行状态
• 检查设备接地系统
• 检查通信连接状态
• 年度维护
• 检查逆变器内部元件状态
• 检查逆变器性能，如效率、功率等
• 检查逆变器安全功能，如过压保护、过流保护等
• 检查逆变器固件版本，必要时升级

5.2 常见故障代码与含义

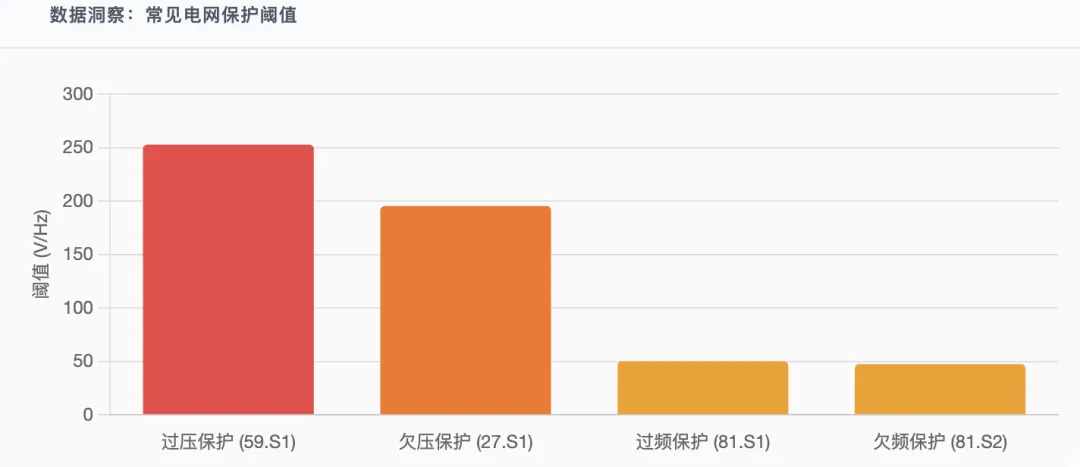

• 故障代码示例
• 59.S1：十分钟过压保护，默认阈值253V(1.10Vn)，保护时间3s
• 27.S1：欠压保护，默认阈值195.5V(0.85Vn)，保护时间1.5s
• 81.S1：过频保护，默认阈值50.2Hz，保护时间0.1s
• 81.S2：欠频保护，默认阈值47.5Hz，保护时间0.1s
• 绝缘阻抗低：检测到逆变器绝缘阻抗低于设定值
• 故障代码查询
  ：通过华为智能光伏App的"故障代码查询"功能或用户手册的"故障代码表"查询

5.3 故障定位与快速处理

故障定位方法：

• 指示灯状态分析：观察逆变器LED指示灯状态
• LED1绿色常亮：逆变器处于并网运行状态
• LED1绿色慢闪：直流上电且交流未上电
• LED1红色常亮：故障状态
• 数据分析：通过华为智能光伏App查看实时数据，识别异常参数
• 通信诊断：检查通信连接状态，确保数据上传正常
• 设备自检：使用华为智能光伏App的"设备自检"功能，快速定位问题

快速处理流程：

1. 识别故障代码，查阅手册确定故障原因
2. 根据故障类型，采取相应处理措施
3. 处理完成后，重启设备并验证是否解决
4. 记录故障信息和处理过程

5.4 逆变器性能监测与优化

性能监测参数：

• 转换效率：实时监测逆变器转换效率，确保在98%以上
• 发电量：记录逆变器日/月/年发电量
• 故障率：统计逆变器故障频率，评估系统稳定性
• 温度：监测逆变器内部温度，确保在安全范围内

性能优化方法：

• 调整MPPT参数，优化光伏组串最大功率点跟踪
• 设置智能IV诊断，定期检测光伏组串状态
• 优化功率调节参数，提高系统发电效率
• 调整通信参数，减少数据延迟，提高系统响应速度

5.5 设备升级与固件更新

升级前准备工作：

• 备份当前设备参数
• 准备升级包和升级工具
• 确保设备供电稳定，避免升级过程中断电

升级操作流程：

1. 通过华为智能光伏App的"设备管理 > 升级"功能
2. 选择升级包文件
3. 点击"开始升级"，等待升级完成
4. 重启设备，检查升级是否成功
5. 验证设备功能是否正常，恢复备份参数

5.6 安全操作与注意事项

• 安全操作规范
• 严格遵守电气安全操作规程
• 确保设备接地良好
• 正确执行断电操作，确保设备完全断电
• 佩戴适当的安全防护装备
• 遵循设备操作手册的安全警示
• 注意事项
• 设备重置后，需重新配置所有参数，确保与系统匹配
• 修改关键参数前，建议备份当前配置
• 通信配置时，确保使用安全的加密方式
• 定期检查设备运行状态，发现异常及时处理
