教案:光伏电站主要设备(一)

第一章 光伏电站系统概述

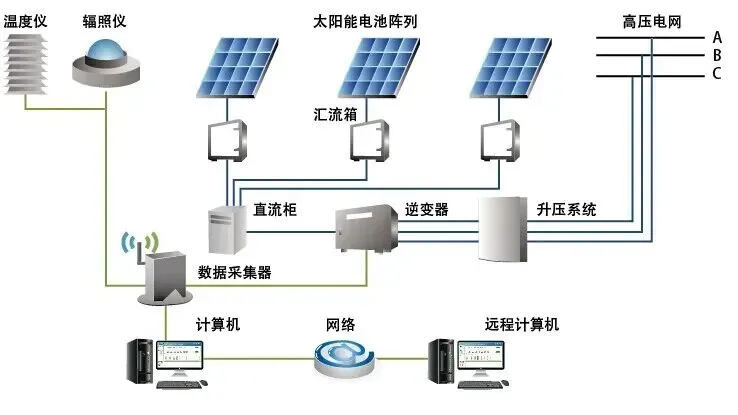

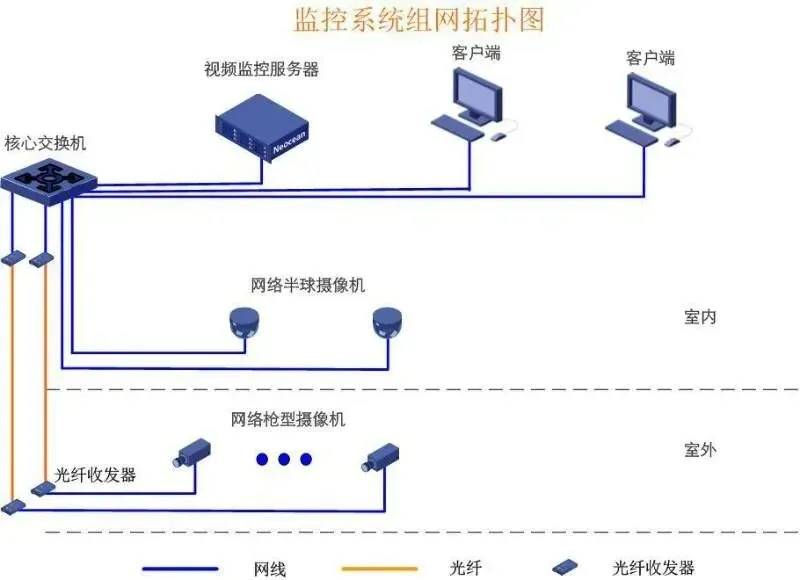

本教案旨在系统介绍光伏电站的全套主要设备，帮助运维人员建立完整的系统性认知。光伏电站通过光生伏特效应，将太阳能直接转换为电能，其核心功能单元包括发电、汇流、逆变、监控与保护四大模块，各环节协同工作，实现清洁能源的高效利用。

第二章 光伏发电核心设备

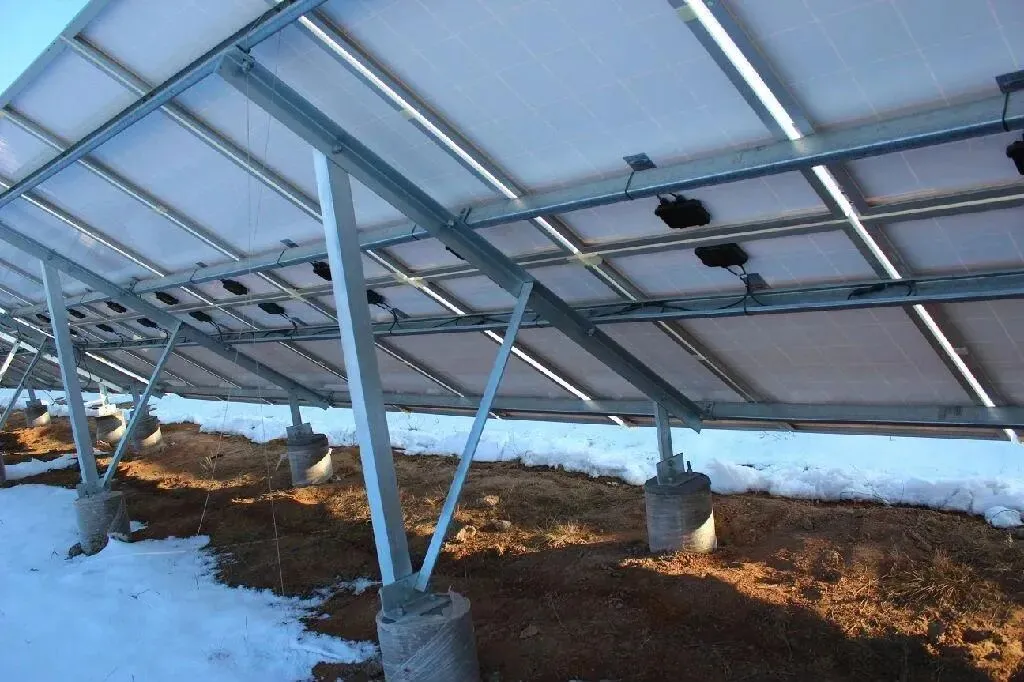

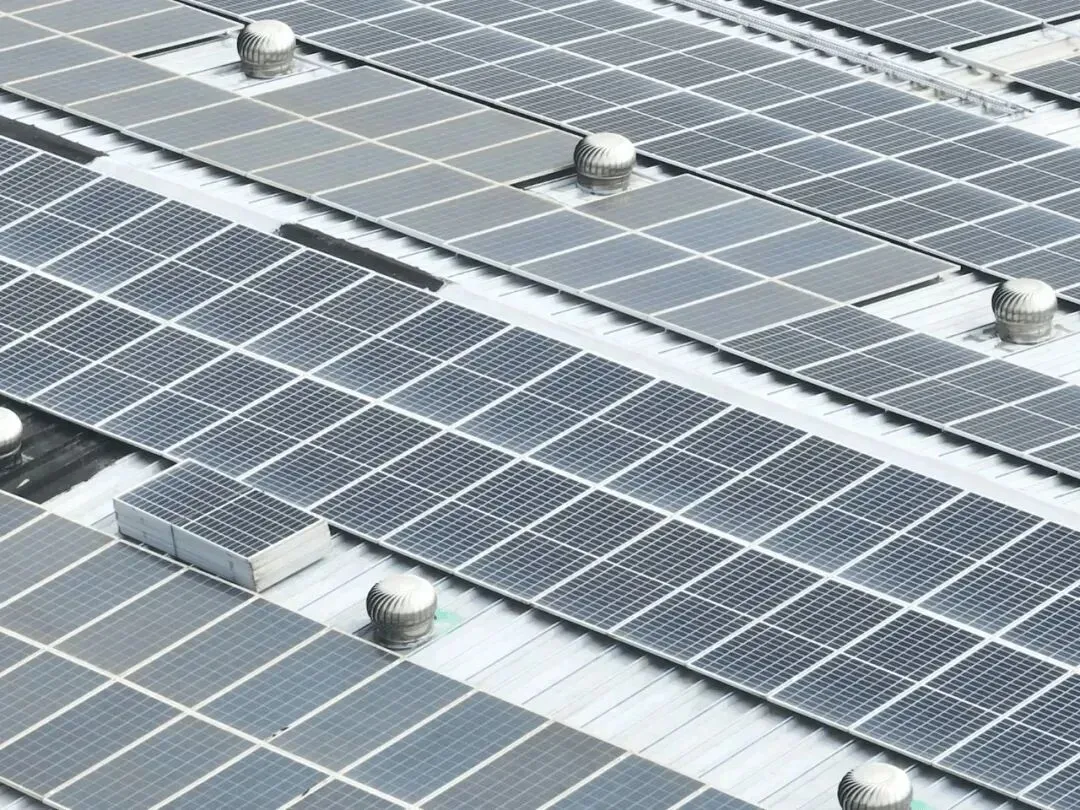

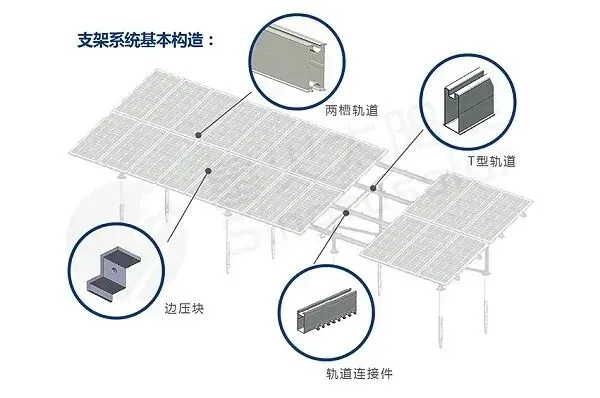

光伏组件

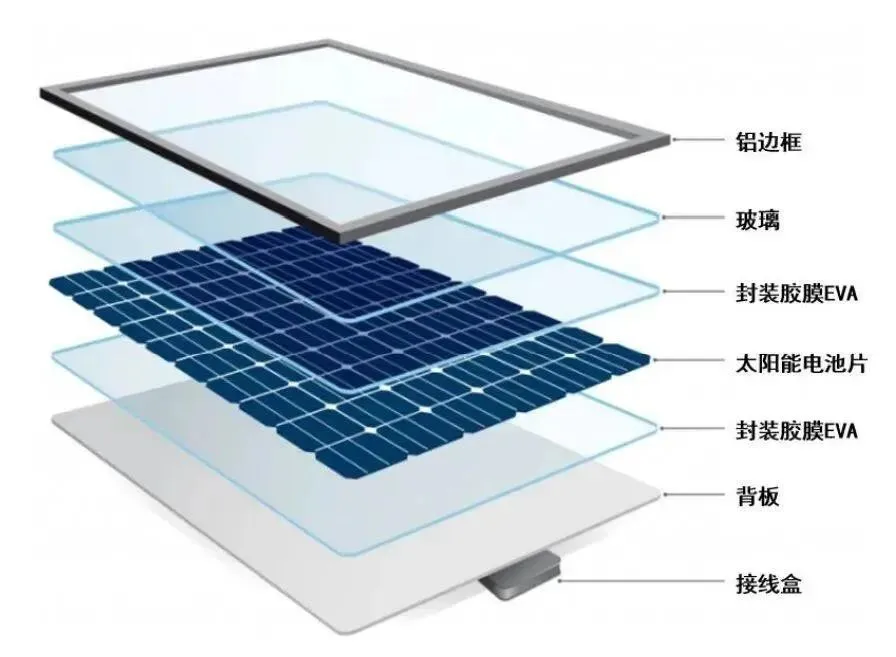

将太阳光能直接转换为直流电能，是整个电站的能量来源。由电池片、EVA胶膜、背板、玻璃、边框和接线盒等构成，常见类型有单晶硅和多晶硅。注意定期清洁表面灰尘与鸟粪，避免热斑效应导致功率下降。

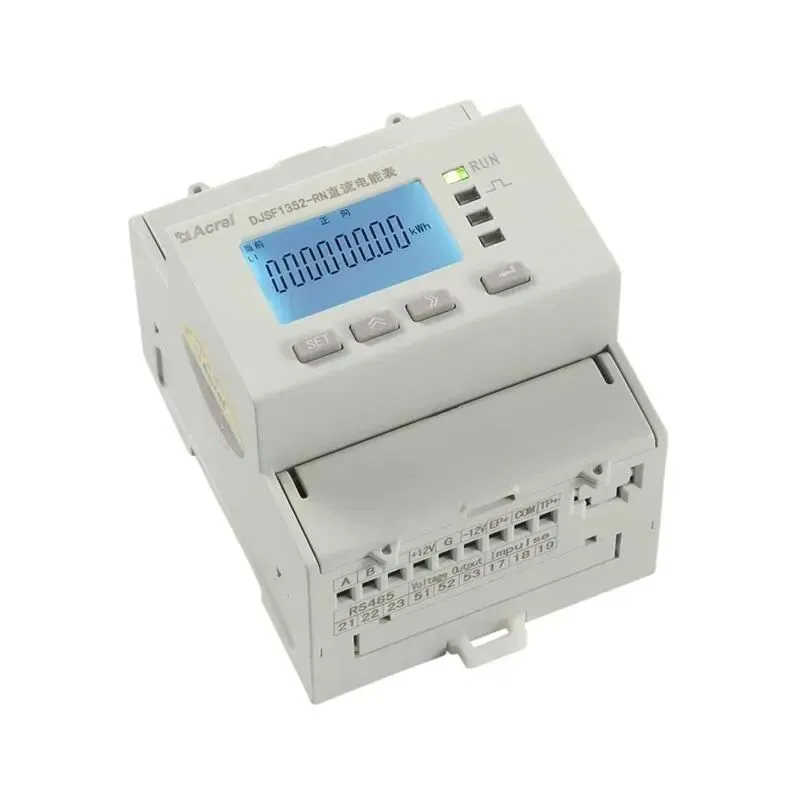

直流电表实物图显示清晰屏幕与接线端子

第三章 电能汇集与保护设备

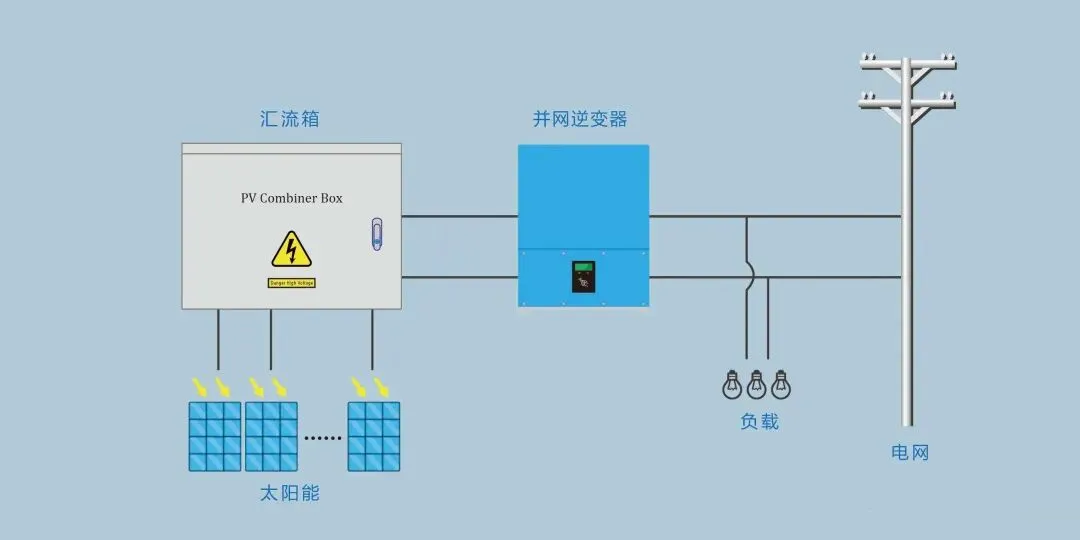

光伏汇流箱
将多路光伏组串的直流电进行并联汇流，集中管理输出，并提供过流与防雷保护。内置熔断器或断路器，可隔离故障支路，保障系统安全。运维时应检查各支路电流是否均衡，发现异常及时排查。

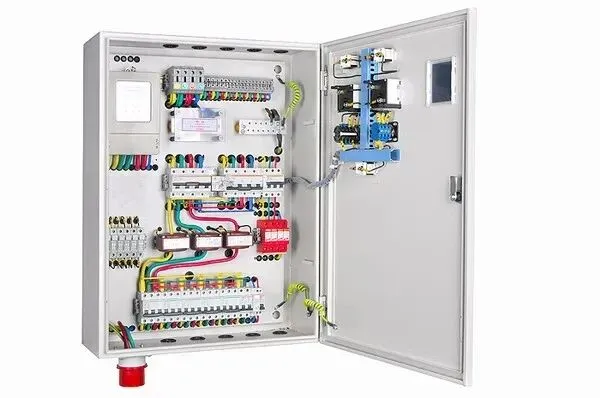

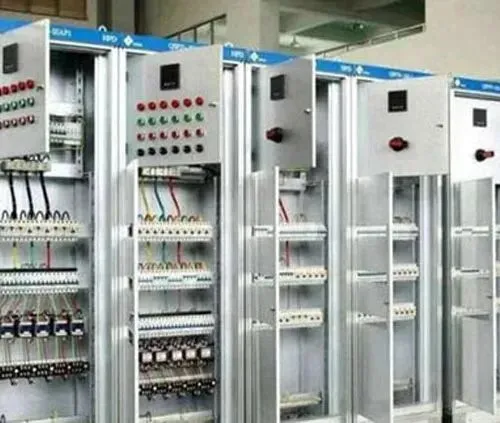

直流防雷配电柜内部结构展示接线与断路器

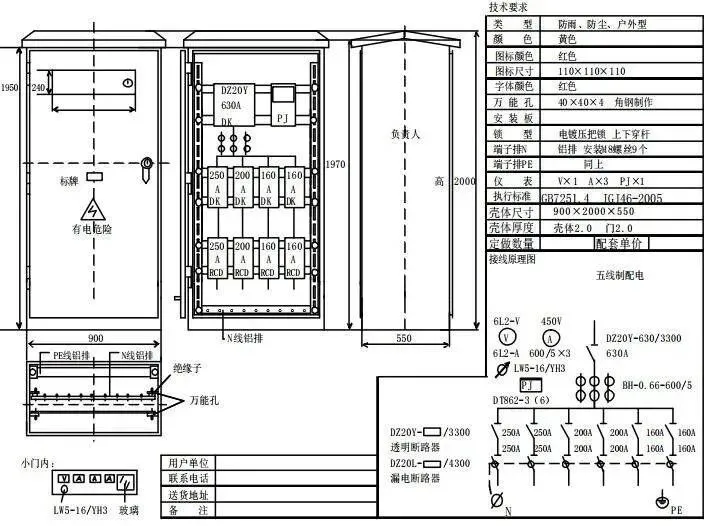

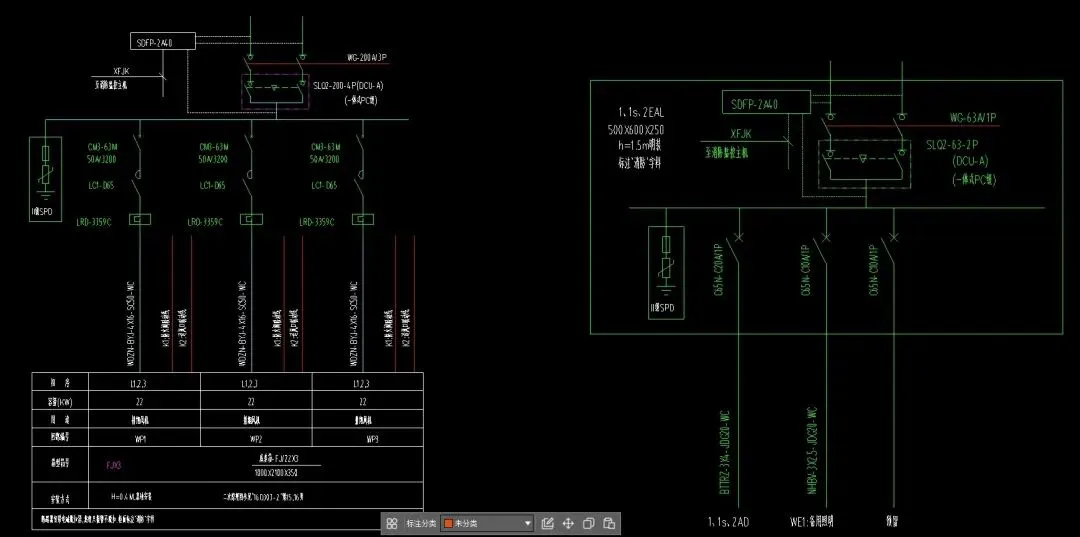

直流防雷配电柜电气接线示意图含断路器与防雷模块

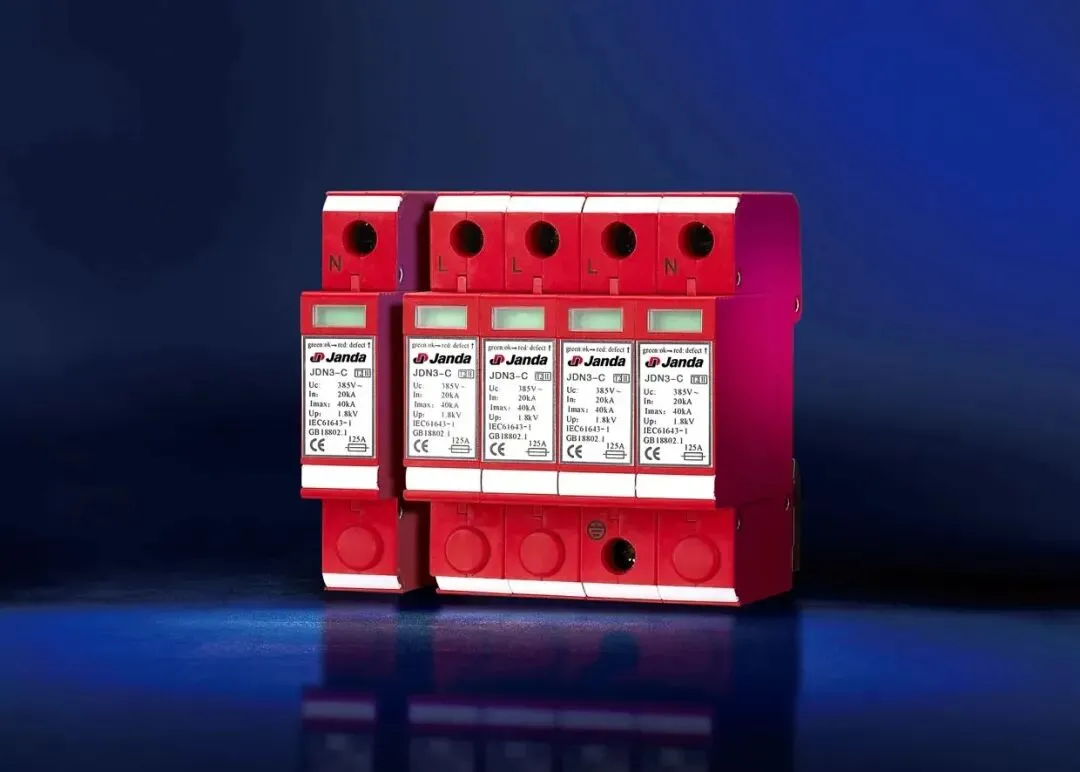

红色浪涌保护器实物带清晰标签和接口

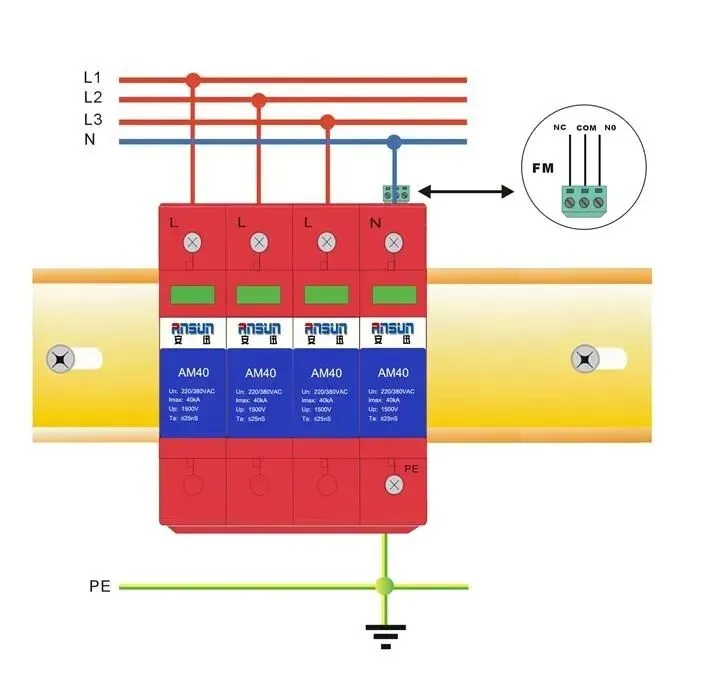

浪涌保护器在交流配电柜电路中的连接示意图

第四章 电能转换与输出设备

光伏逆变器
将光伏组件产生的直流电高效转换为符合电网标准的交流电，具备MPPT和防孤岛保护功能。是系统核心设备，直接影响发电效率。运维时注意检查散热风扇运行状态，保持通风良好。

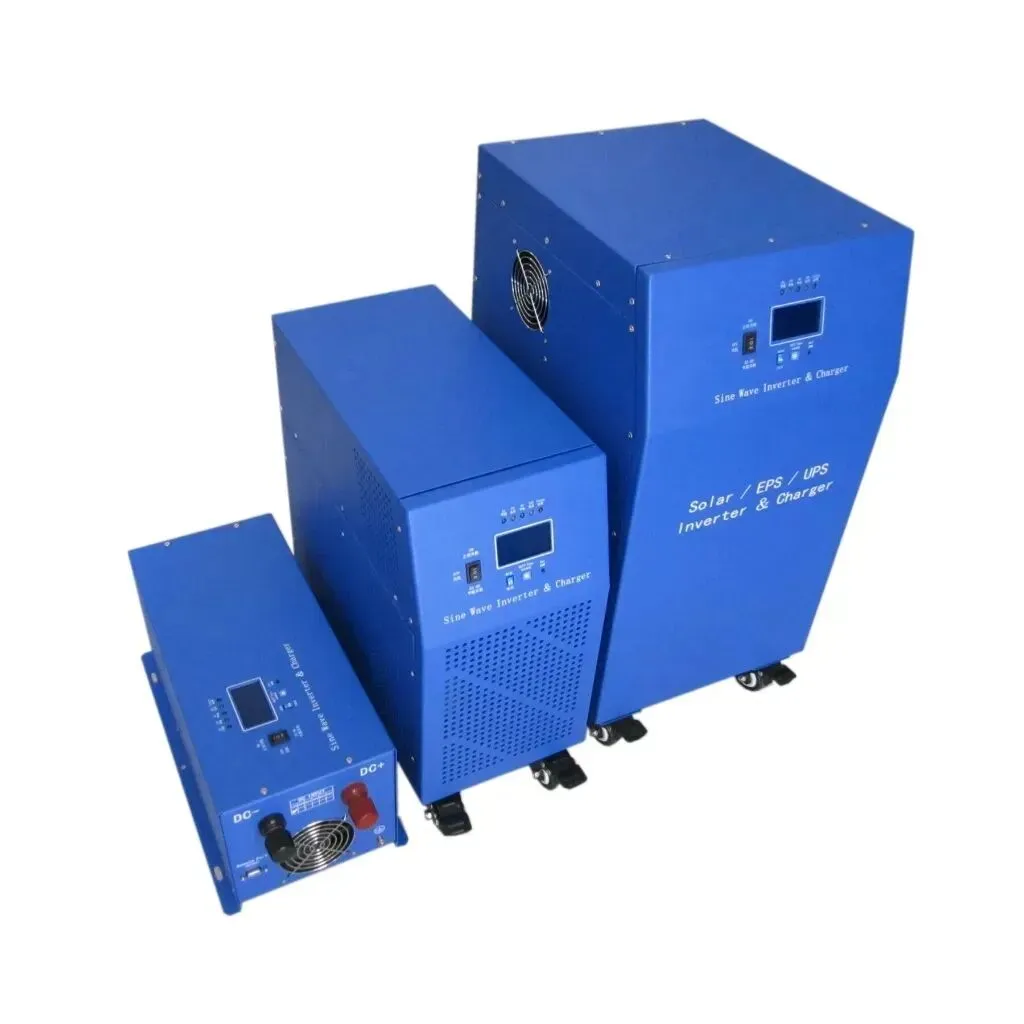

蓝色光伏逆变器实物带有显示屏和接口

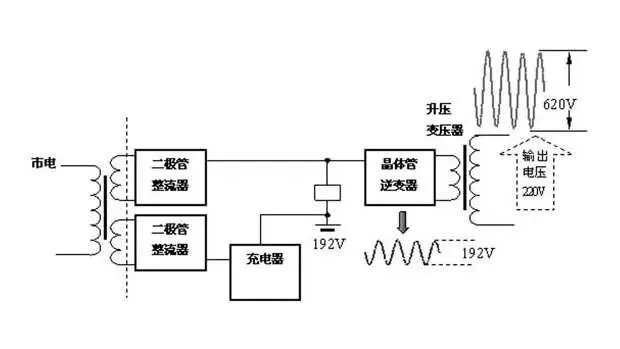

光伏逆变器简化单相结构原理图

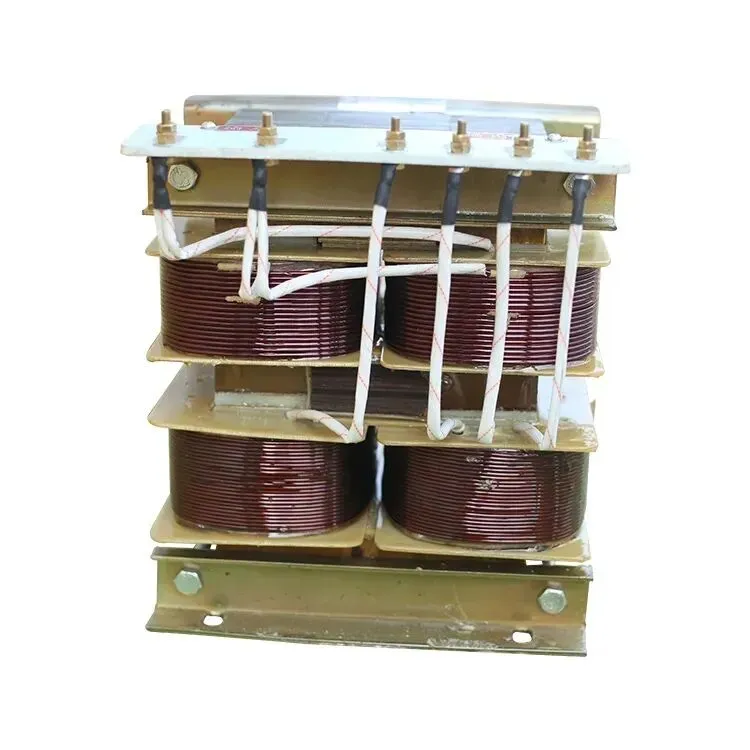

升压变压器实物展示清晰线圈与接线结构

升压变压器在电力转换系统中的连接示意图
