导语
随着分布式光伏的迅猛发展，“防逆流”已成为光伏系统设计与运维中绕不开的关键技术。无论是为了满足电网安全规范，还是为了优化项目的经济收益，掌握防逆流技术都至关重要。
本教案专为光伏系统设计工程师、安装技术人员及项目管理人员打造，将带您从零开始，深入浅出地掌握光伏防逆流的方方面面。
🎯 课程目标
完成本次培训后，您将能够：
1. 🧠 知识目标： 全面掌握防逆流的基本概念、工作原理及技术规范。
2. 🔧 技能目标： 能够根据不同场景（户用/工商业/高压）选择合适的防逆流方案。
3. 🚀 应用目标： 熟练掌握防逆流装置的安装、接线、调试及维护技术。
📚 课程大纲
1. 🌊 第一部分：光伏系统防逆流概述
2. ⚙️ 第二部分：防逆流技术原理与实现方案
3. 🏠 第三部分：不同场景的防逆流系统设计
4. 🔌 第四部分：防逆流装置选型、安装与调试
5. 💡 第五部分：案例分析与实践操作
6. 🛡️ 第六部分：运维与故障处理
7. 📜 第七部分：政策规范与技术标准
1.1 什么是防逆流？

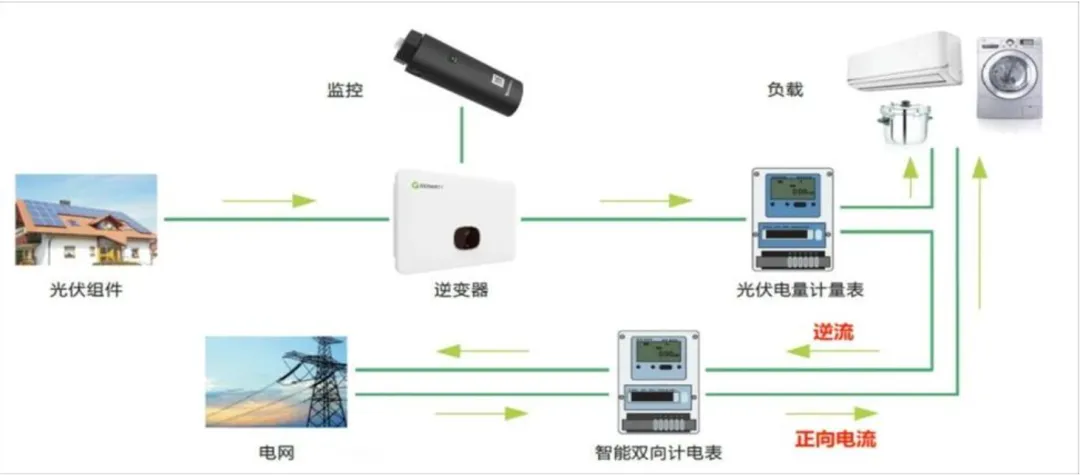

● 逆流现象： 当光伏系统发电功率大于本地负载功率时，多余的电力会反向流入电网。
● 防逆流定义： 防止光伏发电系统向电网反向送电的技术措施。
● 关系辨析： 防逆流是逆功率保护在分布式光伏系统中的具体应用。

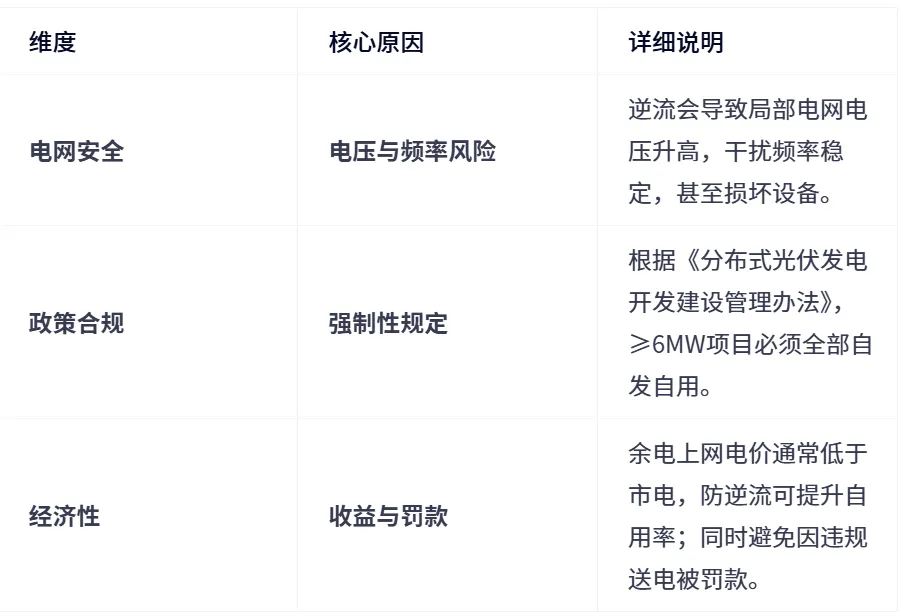

1.2 为什么必须做防逆流？
1.3 技术发展趋势
● 从简单到智能： 由单纯的“刚性切断”向“柔性调节+刚性保护”转变。
● 从独立到协同： 与储能系统、充电桩及能源管理平台（EMS）深度融合，实现源网荷储协同。
⚙️ 第二部分：防逆流技术原理与实现方案
2.1 核心工作原理
● 监测机制： 在并网点（PCC）安装电流互感器（CT）或电表，实时监测功率流向。
● 控制策略：
○ 柔性调节（软件）： 检测到即将逆流时，通过通讯指令让逆变器平滑降功率。
○ 刚性保护（硬件）： 一旦发生逆流超过阈值，立即跳闸切断并网开关。
● 恢复机制： 当负载需求回升，系统自动恢复并网或解除限功率状态。
2.2 常见实现方案
1. 户用光伏方案
● 适用： ≤200kW的小型系统。
● 架构： 防逆流电表 + CT互感器 + 逆变器（通过RS485通信）。
● 特点： 成本低，安装简单，响应时间通常为秒级。
2. 工商业光伏方案
● 适用： ≥100kW的多逆变器系统。
● 架构： 数据采集器（如SEC1000）+ 防逆流电表 + 多台逆变器。
● 特点： 支持多机协同，响应时间≤100ms，满足更严格的电网要求。
3. 高压光伏方案
● 适用： 10kV/35kV电压等级，远距离传输。
● 架构： 主从机光纤直跳方案（如AM5SE-PV系列）。
● 特点： 利用光纤通信，实现毫秒级响应，抗干扰能力强。
4. 储能协同方案
● 逻辑： 当检测到逆流趋势时，优先将多余电量充入储能电池，而非直接弃光。
● 优势： 极大提高能源利用率，实现“零弃光”。
🏢 第三部分：不同场景的系统设计
3.1 户用系统设计要点
● 特点： 容量小，负荷波动大（白天没人，晚上用电）。
● 关键配置：
○ CT选型： 根据入户线最大电流选择（如50/5A）。
○ 安装点： 必须安装在进线总开关之后，负载之前。
○ 参数： 通常设置最大馈网功率为0，防抖动延时设为5秒左右。
3.2 工商业系统设计要点
● 特点： 容量大，对可靠性要求高。
● 关键配置：
○ 通信： 多台逆变器采用RS485“手拉手”连接，末端加120Ω电阻。
○ 策略： 可采用“主从机”模式，由一台主机协调多台从机的功率输出。
3.3 高压系统设计要点
● 特点： 距离远，电压等级高。
● 关键配置：
○ 光纤选择：
■ 100m-1.5km： 多模光纤。
○ 接地： 接地电阻必须≤4Ω。

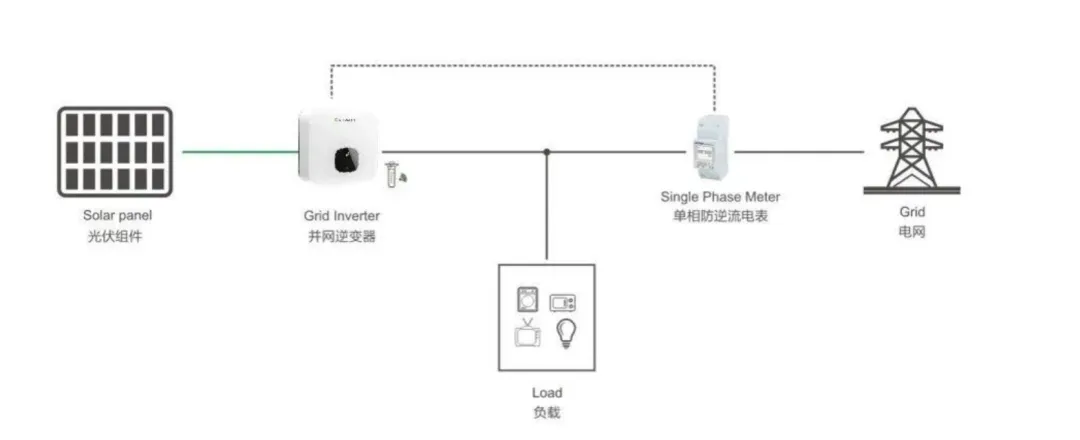

单机单相防逆流系统解决方案
功能实现所需设备：光伏并网逆变器、防逆流计量电表、电表和逆变器之间通讯线

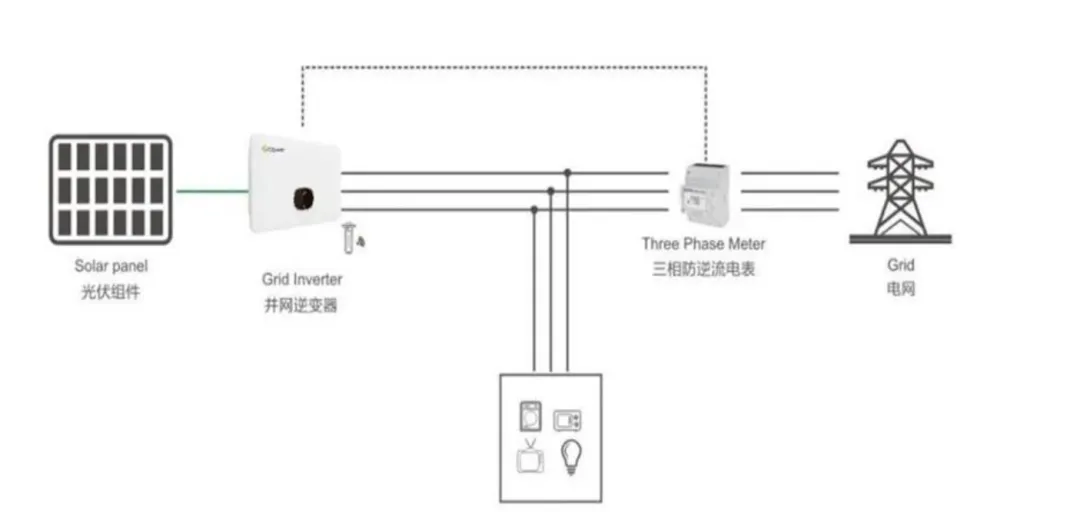

单机三相防逆流系统解决方案
针对户用小功率的并网逆变器，输出电流较小，一般小于80A电流的机型(50KW以内)，可直接采用直流防逆流电表，逆变器交流输出端子接线直接引入电表，从电表出来后接入并网点，实现防逆流。

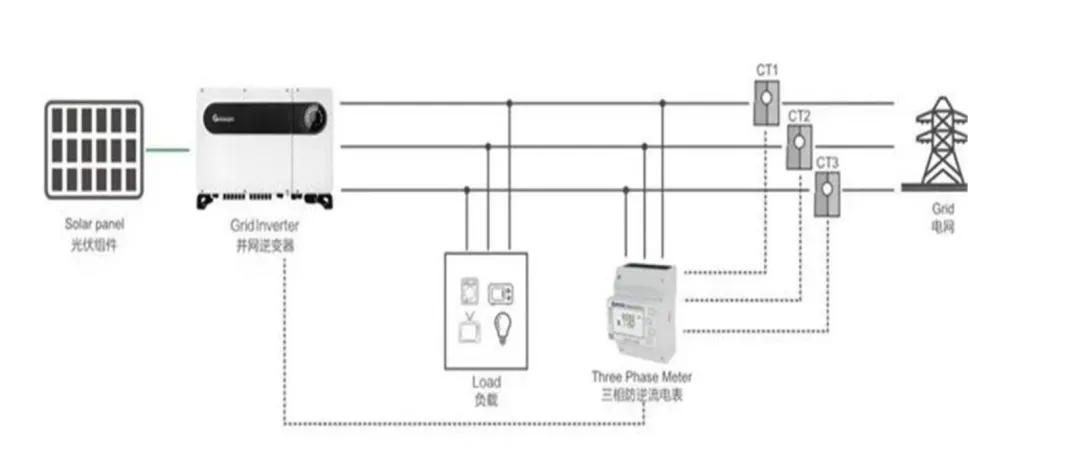

针对大功率并网逆变器，输出电流较大，超过防逆流电表的规格量程了，需通过另外的CT互感器检测并网母线上的电流，通过互感器等比例缩小电流后接入防逆流电表中，实现并网点的电流及功率计量。
注意：有些场景用的光伏逆变器虽然功率较小，但是接入的并网母线电流较大，这时候也需要通过防逆流电表+CT互感器的方式进行并网端的逆流功率检测。
光伏逆变器和防逆流电表已经匹配过通过协议，现场安装时通过RS485线把防逆流电表与逆变器RS485通信端口连接，安装简单且节省系统成本。用户根据实际情况选择直连电表或CT电表。

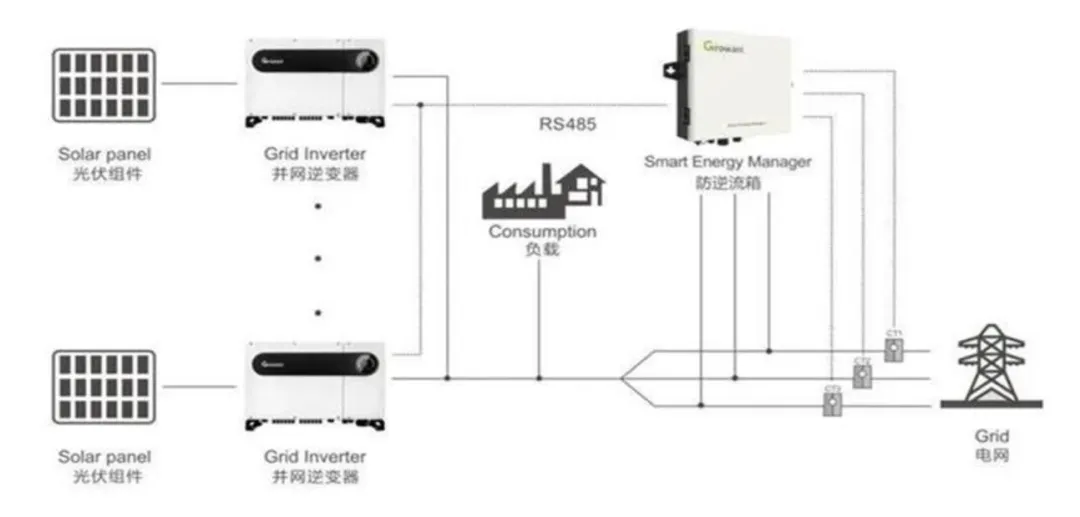

多机防逆流系统解决方案
针对一个光伏电站有1台以上机型的场景，由于单个电表无法同时跟1台以上逆变器做通信，因此需要通过单独的数据采集器，对并网端采集防逆流电表的数据，对逆变器端进行多机通信和输出功率控制，从而实现整个光伏电站的防逆流。
所需设备：光伏逆变器(多台)、防逆流箱(内含数据采集器、防逆流电表和CT互感器)、RS485通信线。系统接线：防逆流箱安装位置在光伏逆变器、用户负载和电网之间，通过防逆流箱内的电表和CT互感器检测并网接入点的电压、电流和逆流功率，可根据用户的需求和设定，实时调节逆变器的输出功率，从而控制整个光伏并网系统最终输出到电网的功率，实现逆流功率接近于零。
注意事项：
1、CT互感器安装在并网点母线处，安置区前必须将其二次与防逆流箱内电表接好，确保互感器二次没有开路。
2、安装互感器时，铁芯切面处不得有杂质、灰尘等异物落入，以免影响互感器性能。
3、电流互感器两面有P1、P2的丝印，用来区分方向，参考下图进行接线， P1侧靠近电网， P2侧靠近逆变器和负载。
4、光伏逆变器通过RS485手拉手串联的方式，把通信信号线接入防逆流箱内的数据采集器中，RS485通信受通信距离、信号干扰等因素影响，会导致防逆流控制信号有延迟，一般同一台防逆流箱下不建议接超过20台逆变器，以保证防逆流控制精度和控制效果。
5、基于以上防逆流控制原理，是需要先检测并网点有逆流功率后再通过RS485信号线给控制信号，控制逆变器降低输出，受信号延迟等因素影响，防逆流设备在实际运行中可能会有非常少量的电流送向电网，属于正常现象。
