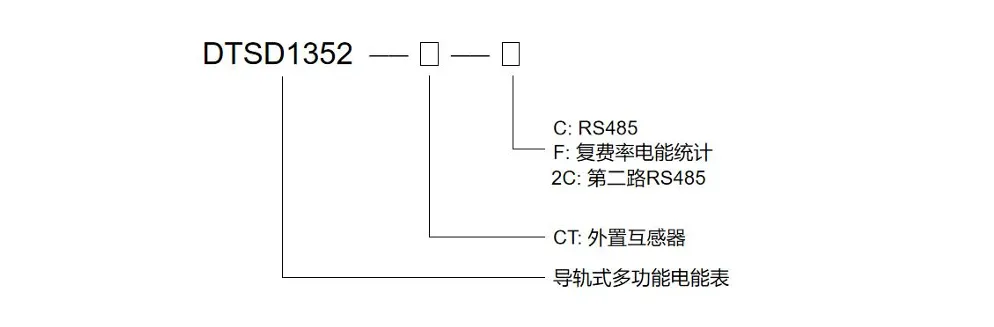

教案12:安科瑞-导轨式多功能电能表介绍

四.安装与接线规范

4.1 安装方式：标准35mm导轨安装

DTSD1352采用标准DIN 35mm导轨安装结构，安装步骤如下：

1. 断开电源，确保操作安全；
2. 将仪表背面的卡扣向下滑动并推开；
3. 将仪表卡入35mm导轨，确保底部定位槽对准导轨；
4. 将卡扣向上推回原位，直至听到“咔嗒”声，确认仪表已牢固固定。

安装完成后，应检查仪表是否稳固，避免因振动导致松动。安装环境应满足工作温度-25℃～+55℃、相对湿度≤95%（无凝露）、海拔<2000m的要求。

4.2 接线方式分类

DTSD1352支持多种接线方式，可根据现场供电系统灵活选择：

• 三相四线直接接入
  ：适用于低压系统，电压直接接入，电流回路采用直接穿线方式；
• 三相四线经互感器接入
  ：适用于大电流系统，电压与电流均通过互感器接入；
• 三相三线直接接入
  ：适用于无中性线的高压或特定工业系统；
• 三相三线经互感器接入
  ：结合高压系统与大电流测量需求。

采用三相三线接线时，需通过按键或调试软件将仪表网络类型设置为“3P3L”模式，否则将导致计量异常。

4.3 端子定义与接线图示

DTSD1352主要端子功能如下：

• 电压输入端子
  ：1（UA）、3（UB）、5（UC）、N（零线）；
• 电流输入端子
  ：Ia、Ia（A相电流输入）、Ib、Ib（B相电流输入）、Ic*、Ic（C相电流输入）；
• RS485通信端子
  ：21（A+）、22（B-）；
• 脉冲输出端子
  ：17、18（有功脉冲）、19、20（无功/时钟脉冲复用）；
• 开关量输入/输出端子
  ：30~35（支持遥信与遥控功能）；
• NTC测温输入端子
  ：60~62（支持三路外置温度传感器）。

接线时应严格按照仪表侧面标签所示接线图操作，确保极性正确。

4.4 接线力矩与安全警示

• 直接接入方式
  ：接线力矩不应大于4.0N·m；
• 经互感器接入方式
  ：接线力矩不应大于2.0N·m。

警告：电压输入端严禁短路，电流输入端严禁开路，否则可能导致仪表损坏或计量失准！

当使用电流互感器时，互感器二次侧（S1、S2）严禁接地或短接，且接线完成后应检查端子是否紧固，防止接触不良引发过热。

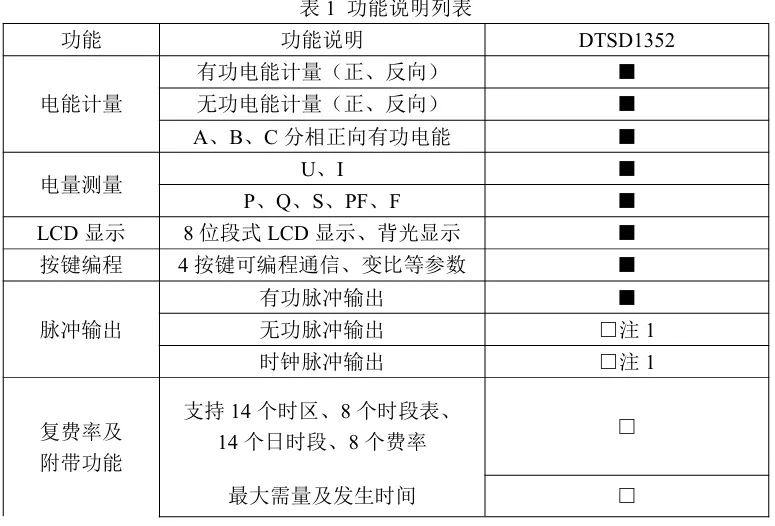

五. 核心功能详解

5.1 电参量测量

DTSD1352可实时测量以下电参量：

• 电压U（保留1位小数）、电流I（保留2位小数）；
• 有功功率P、无功功率Q、视在功率S（保留3位小数）、功率因数PF；
• 电网频率F（45～65Hz，误差±0.2%）；
• 电压/电流相角、不平衡度。

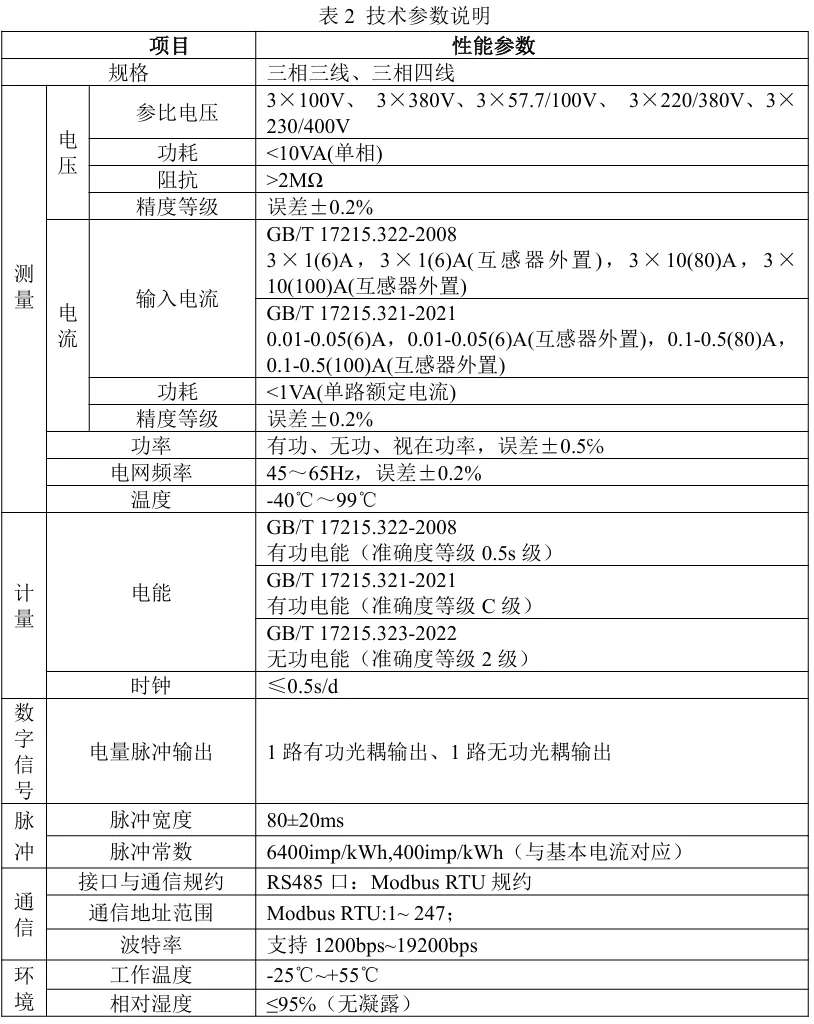

测量精度：电压、电流误差±0.2%，功率误差±0.5%¹。

5.2 电能计量

支持双向电能计量，包括：

• 正向有功电能、反向有功电能；
• 正向无功电能、反向无功电能；
• A、B、C三相分相正向有功电能。

有功电能计量精度为0.5S级，无功电能为2级，满足贸易结算与能耗考核要求。

5.3 谐波分析

具备2~31次分次谐波与总谐波含量（THD）检测功能，可用于电能质量分析与谐波治理，支持电压与电流谐波分量测量，精度误差±1%。

5.4 复费率管理

支持两套时段表，一年可划分为4个时区，每套时段表可设14个日时段，支持尖、峰、平、谷四种费率。分时计费功能有助于实现“削峰填谷”，优化用电结构，降低用电成本。

提示：复费率功能需在编程设置中启用，否则不显示时间与分时电能数据。

5.5 最大需量

可记录正向有功、反向有功、感性无功、容性无功最大需量及其发生时间。缺省需量周期为15分钟，滑差时间为1分钟，支持滑差式需量计算。

5.6 历史数据存储

可存储上48个月及上90天的历史电能数据（含各费率电能），支持数据冻结与查询，便于长期能耗分析与能效评估。

5.7 选配功能

• 开关量输入/输出
  ：1路光耦输入（DI）、1路继电器输出（DO），支持“遥信”与“遥控”；
• NTC测温
  ：支持三路外置NTC传感器，测温范围-40℃～99℃，适用于设备温度监控；
• 双RS485通信
  ：支持MODBUS-RTU与DL/T645-07/1997协议，波特率1200～19200bps可设。

六. 本地操作与参数设置

6.1 显示屏与按键功能

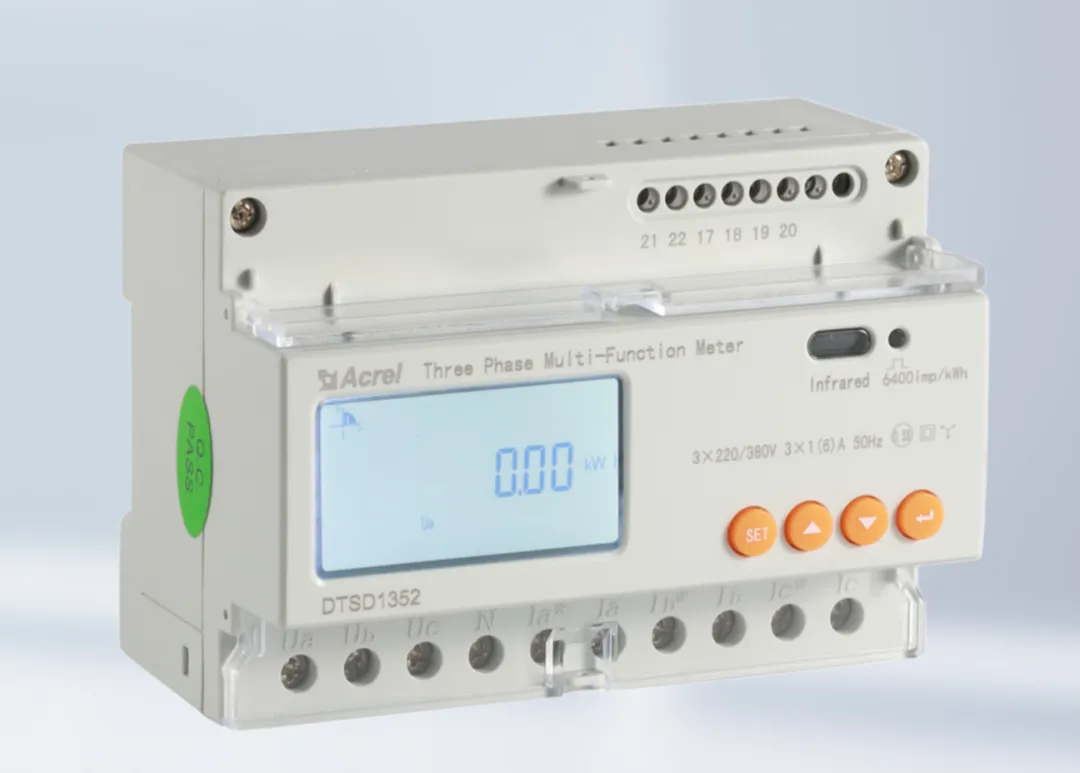

DTSD1352配备8位段式LCD显示屏，支持背光显示。面板设有四个按键：

• 菜单键
  ：进入/退出编程菜单；
• 向上键
  ：切换电压、电流类参数；
• 向下键
  ：切换功率类参数；
• 确认键
  ：查看电能类数据。

6.2 显示界面轮显顺序

上电后默认显示正向有功电能，通过按键可轮显以下三类界面：

1. 电压电流类
   ：A/B/C相电压、A/B/C相电流、频率、日期、时间、通信地址、软件版本；
2. 功率类
   ：各相及总有功、无功、视在功率，各相及总功率因数，正/反向最大需量；
3. 电能类
   ：正/反向总有功、无功电能，各费率电能，分相正向有功电能。

注意：三相三线仪表不显示分相功率与功率因数；无复费率功能的仪表不显示时间、日期与分时电能。

6.3 编程设置流程

1. 在任意显示界面下，按下“菜单键”进入“PASS”界面；
2. 输入默认密码“0000”或“0001”，按“确认键”进入参数设置菜单；
3. 可设置以下参数：
• 通信地址
  （ADDR）：1～247；
• 波特率
  （BAUD）：1200、2400、4800、9600、19200bps；
• 网络类型
  （PL）：3P4L（三相四线）或3P3L（三相三线）；
• 复费率
  （EF.E）：EF（启用）或E（禁用）；
• 电压/电流变比
  （Pt/Ct）：1～9999；
• 通信协议
  （MOD.645）：Modbus-RTU或DL/T645。
4. 设置完成后，进入“SAVE”界面，选择“YES”保存并退出。

七. 通信与数据读取

7.1 通信接口与协议

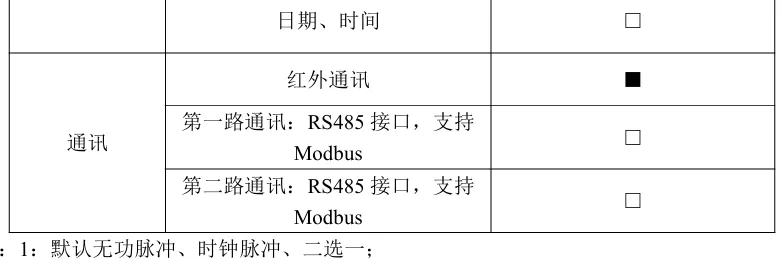

DTSD1352配备RS485（A+、B-）与红外通信接口，支持MODBUS-RTU与DL/T645-07/1997协议，通信地址范围1～247，波特率1200～19200bps可设，校验位可选无校验、奇校验或偶校验。

7.2 MODBUS寄存器地址表

关键数据项的MODBUS-RTU寄存器地址如下：

7.3 通信布线要求

• 使用RVSP2×1.0mm²屏蔽双绞线；
• 采用“手拉手”连接方式，禁止星型拓扑；
• 布线长度建议不超过300米，超过时建议在首端或末端加装120Ω终端电阻；
• 通信线应与强电线路分离，避免电磁干扰。

八. 安全注意事项与常见问题处理

8.1 安全注意事项

• 安装与接线前必须断电操作，严禁带电作业；
• 电压输入端不得短路，电流输入端不得开路；
• 使用互感器时，二次侧严禁接地或短接；
• 通信接口具备过压保护，但仍建议避免接入220V高压。

8.2 常见问题处理

• “报警1”灯亮
  ：表示内部校表参数异常，计量可能不准确，需联系售后处理；
• “失压”灯亮
  ：至少一相电压低于设定阈值，检查电压接线是否松动或缺相；
• 通信失败
  ：检查通信地址、波特率、接线极性（A+/B-）是否正确，确认线路无干扰；
• 计量异常
  ：检查电流互感器极性是否接反，电压相序是否正确；
• A相电流反接
  ：导致A相功率为负，总功率偏低；
• A/B相电压接反
  ：导致功率接近为零，电能不计量。
