教案17:PT手车是什么?一分钟看懂高压柜里的“电压侦察兵”

一、引言

在电力系统中，高压柜作为关键的配电设备，承载着电能分配、控制和保护的重要任务。而PT（Potential Transformer，电压互感器）手车则是高压柜中不可或缺的一部分，它在电力系统的运行和监测中发挥着至关重要的作用。

二、PT手车的定义与结构

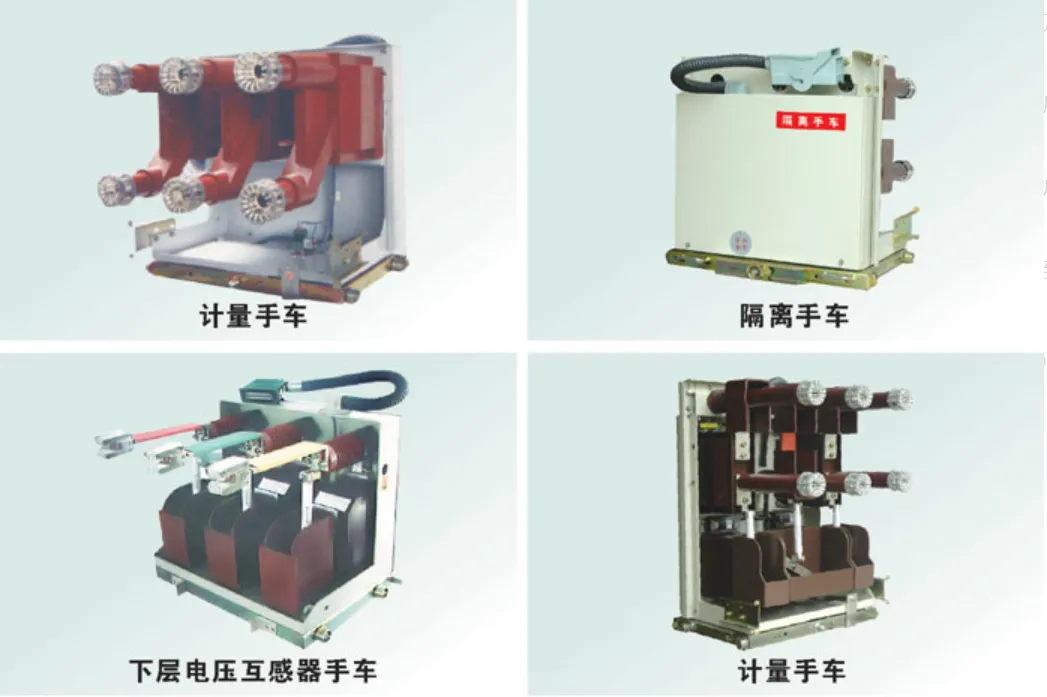

1. 定义：PT手车是一种可移动的设备单元，通常安装在高压开关柜内，用于将高电压转换为低电压，以便进行电压测量和保护。

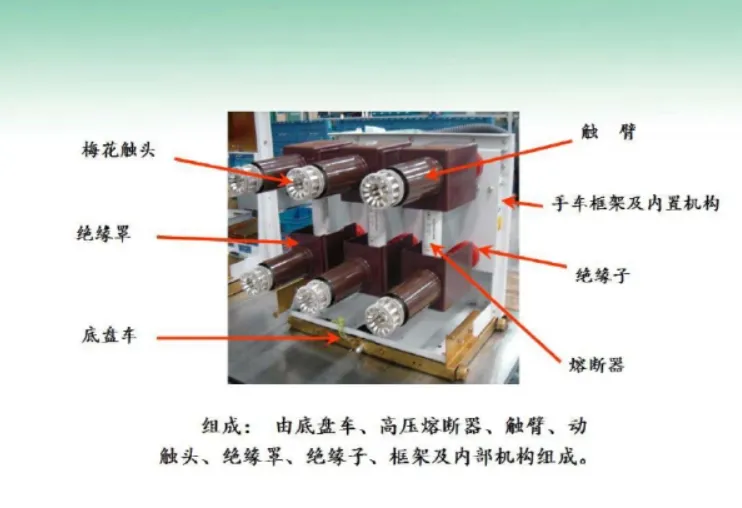

2. 结构：PT手车主要由PT本体、绝缘子、操作机构、二次接线端子等组成。其中，PT本体是转换电压的核心部件；绝缘子则确保PT手车在高压环境下的电气隔离；操作机构用于实现PT手车的插入和抽出；二次接线端子则连接PT的输出信号至保护和测量装置。


三、PT手车的作用

1. 电压测量：PT手车能够将电力系统中的高电压安全地转换为低压信号，供仪表和继电保护装置使用，从而实现对系统电压的实时监测。
2. 电流互感：虽然PT主要功能是电压变换，但在某些情况下，它也可以间接提供电流信息，如通过电压降和负载阻抗计算电流值。但需注意，这并非其主要功能，且精度可能受限。
3. 保护功能：当电力系统发生故障时，如过电压或欠电压情况，PT手车提供的电压信号可以触发保护装置动作，及时切除故障部分，防止事故扩大。
4. 同步控制：在多电源并联运行的电力系统中，PT手车提供的电压信号还可以用于同步发电机组的并列和解列操作，确保电力系统的稳定运行。
5. 故障诊断：通过对PT手车输出的电压信号进行分析，可以判断电力系统的运行状态和潜在故障点，为维修和维护提供依据。

四、PT手车的维护与注意事项

1. 定期检查：应定期对PT手车进行检查，包括外观检查、绝缘电阻测试等，确保其处于良好状态。
2. 清洁保养：保持PT手车及其周围环境的清洁干燥，避免灰尘和潮气对设备造成损害。
3. 操作规范：在操作PT手车时，应遵循相关规程和安全规定，确保人身和设备的安全。
4. 及时更换：如发现PT手车存在严重缺陷或损坏，应及时更换以确保电力系统的正常运行。
