教案19: GGD,GCS,GCK分不清?一分钟掌握低压成套开关柜

1. 定义与分类

低压成套开关柜是将一次设备（如断路器、母线、互感器）和二次设备（如继电器、仪表、控制元件）按一定方案组装而成的配电装置。主要用于电能的分配、控制、保护与计量。

• GGD
   为固定式交流低压配电柜，适用于动力、照明及配电系统的电能转换与分配；
• GCS
   与 GCK 均为抽出式开关柜，广泛用于电动机控制中心（MCC）和动力配电中心（PC），支持模块化扩展与带电更换回路。

2. 型号含义解析

• GGD
  ：G—低压配电柜；G—固定安装、固定接线；D—电力用柜。可通俗理解为“固定不动的大功率配电箱”。
• GCS
  ：G—封闭式开关柜；C—抽出式；S—森源电气系统（联合设计单位）。类比为“可插拔U盘式的智能配电柜”。
• GCK
  ：G—柜式结构；C—抽出式；K—控制中心。强调其在电机集中控制方面的应用优势。

（二）技术参数对比模块

主要技术参数对照表

注：短时耐受电流指设备在1秒内能承受的最大短路电流而不损坏（即抗冲击能力），是衡量开关柜安全性的重要指标。

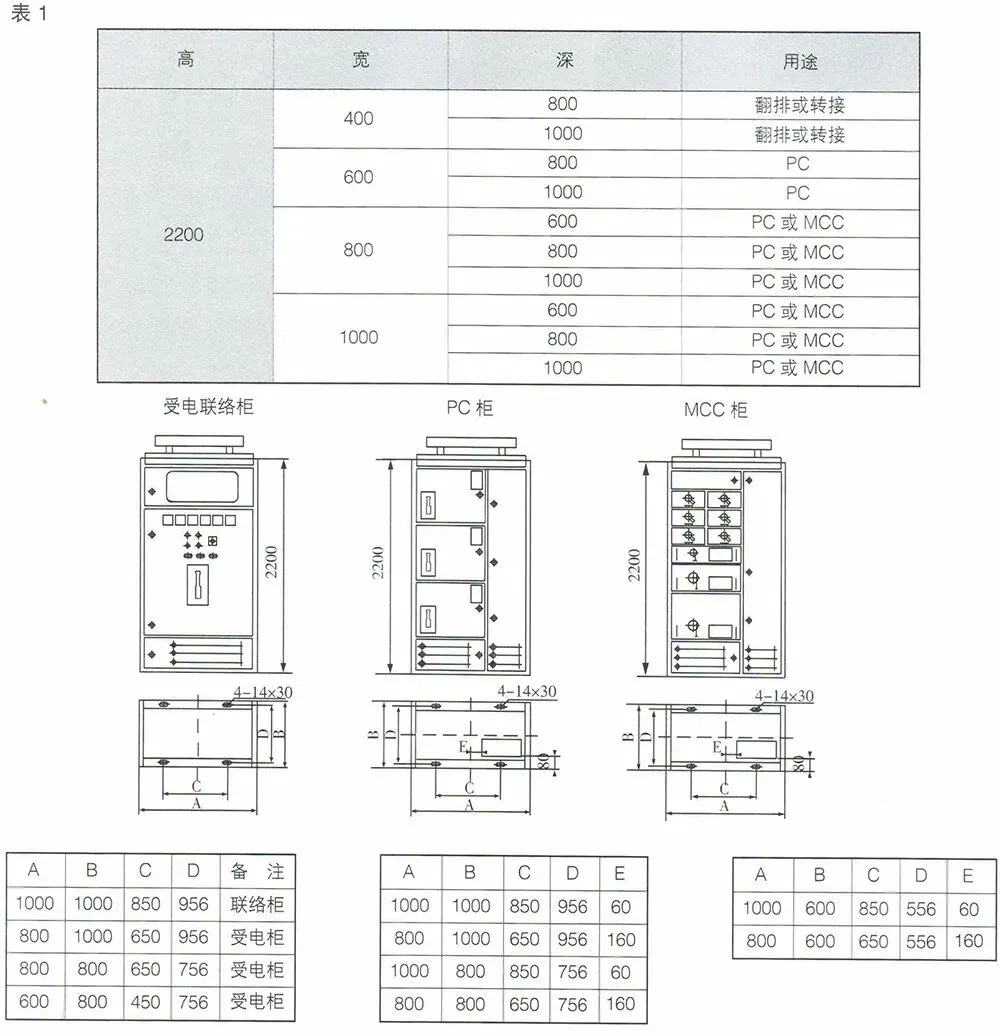

（三）结构与功能特点对比

结构特征对比表

解析：GCS采用E=20mm模数，最小抽屉为1/2单元（160mm高），意味着在一个标准高度内可布置更多小容量回路，灵活性更高；而GCK虽也支持多回路，但最小单元为1单元（200mm），且缺乏完善的机械联锁，安全性略低。

（四）应用场景与优缺点分析

应用提示：若某食品加工厂需频繁检修电机控制回路，则优先选用GCS或GCK；若为偏远地区小型变电站且预算紧张，则GGD更具性价比。

（五）行业标准与认证

所有产品均须通过国家强制性认证（CCC）方可投入市场使用，确保基本安全性能达标。

感谢阅读，记得关注哦！
