【1】熟悉掌握XGN一次系统图中高压图形符号
【2】熟悉掌握XGN一次系统图中元器件的实物
【3】熟悉掌握XGN一次系统图部分元器件的作用

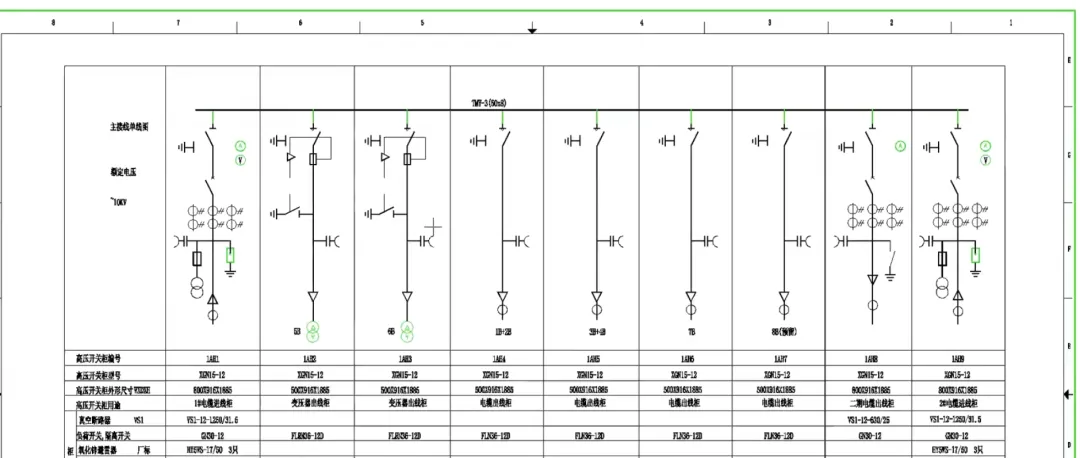

核心一：学习系统图中的参数含义
1.母线规格
系统图中母线使用的大小,在图中【TMY】表示铜排的意思,而【60*8】表示的是【60】的铜排宽度,【8】的厚度,我们可以根据这个信息查到铜排载流表,得知铜排的载流多大,也可以根据这个参数进行选择铜排安装。

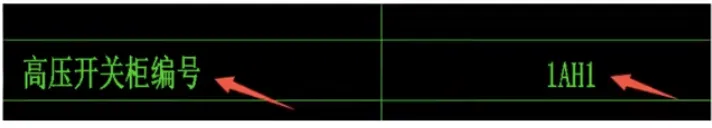

2.高压开关柜编号
高压开关柜编号的作用:开关柜编号用于开关柜的位置安装和识图的顺序。【1AH1】这个标号的意思是:前面的【1】表示的是第一组柜子,中间的【AH】表示的是高压开关柜,后面的【1】表示的是第一台柜子。如果没有多组柜子,前面的【1】可以不要。
注意:有些时候由于各个厂家设计不同,开关柜在眉头的编号也不是绝对统一的,希望大家注意。
开关柜编号的常用方式有:【G1】【ZH1】【H1】等各种形式,只有中间的字母会变,基本上前面和后面的数字含义不会过多的改变。
3.各种电气成套设备编号字母含义
【1】高压开关柜 【AH】
【2】高压计量柜 【AM】
【3】高压配电柜 【AA】
【4】高压电容柜 【AJ】
【5】低压电力配电柜箱【AP】
【6】低压照明配电柜箱 【AL】
【7】应急电力配电柜箱 【APE】
【8】应急照明配电柜箱 【ALE】
【9】低压负荷开关柜箱【AF】
【10】低压电容补偿柜箱 【ACC】
【11】直流配电柜箱【AD】
【12】操作信号柜箱 【AS】
【13】控制屏柜箱 【AC】
【14】继电保护箱柜 【AR】
【15】双电源切换箱 【AT】
【16】多种电源配电柜 【AM】
【17】刀开关柜箱 【AK】
【18】电源插座箱【AX】
【19】火灾报警控制箱 【AFC】
【20】设备监控器箱【ABC】
【21】住户配线箱【ADD】
【22】信号方大器箱 【ATF】
【23】分配器箱 【AVP】
【24】接线端子箱 【AXT】

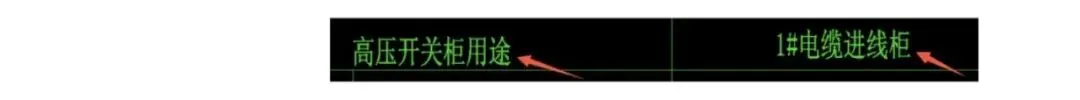

系统图中,柜子用途的标注,方便安装人员电缆接线的区分,也可以用于调试人员对柜子进行区分。
高压开关柜的用途标注常用的有一下几种:
【1#,2#进线柜】【计量柜】【PT柜】【隔离柜】【电容柜】【联络柜】【站用变柜】【提升柜】等。每个开关柜的用途都是不一样的。

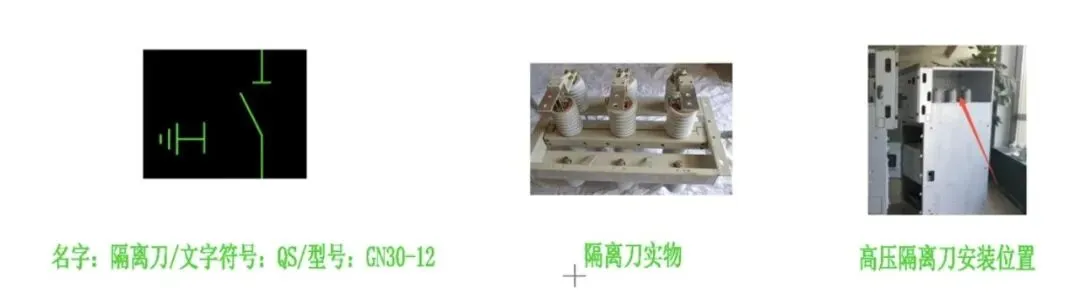

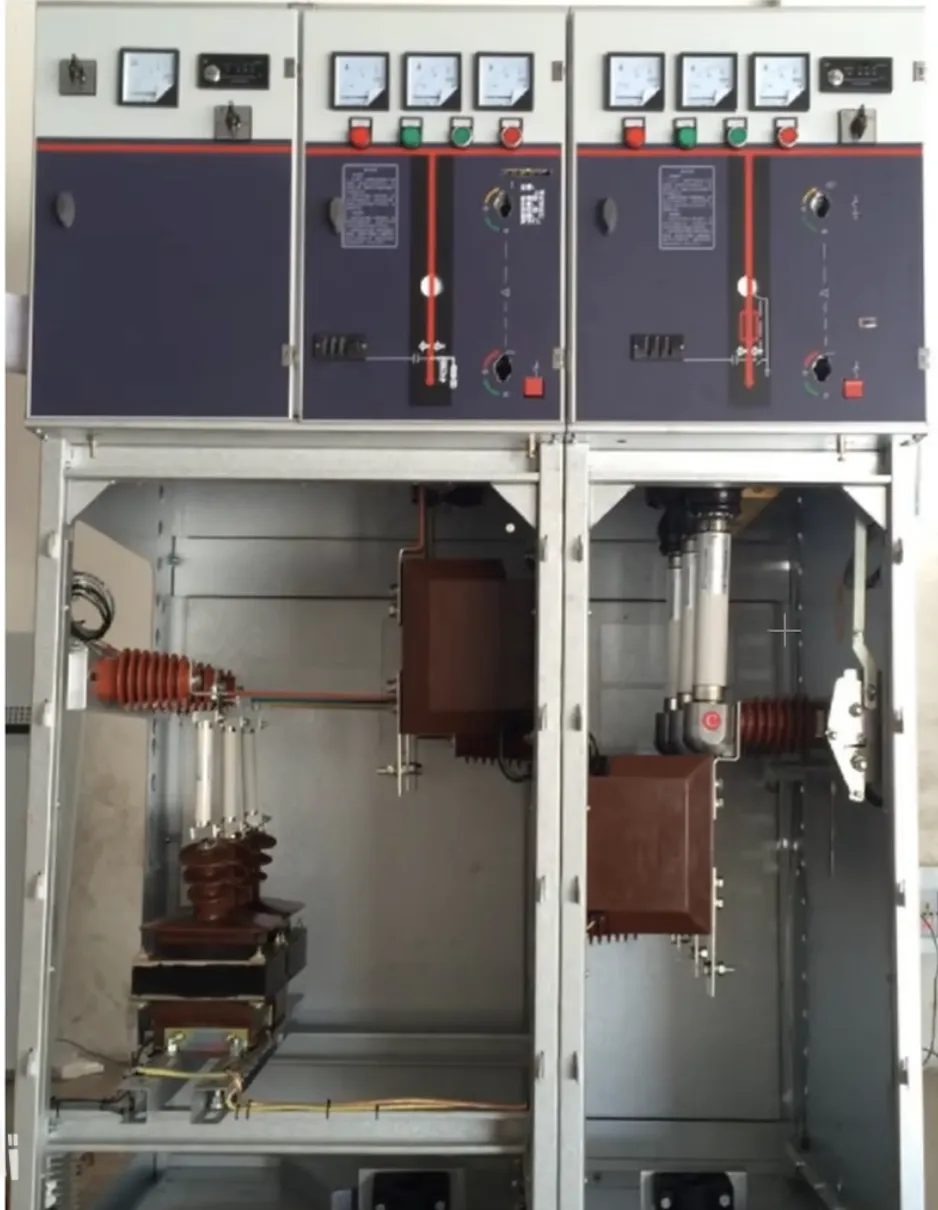

核心二：掌握XGN15-12一次系统图中主要元器件的实物和符号隔离刀的作用就是:为了倒闸操作,明显断开点,安全。

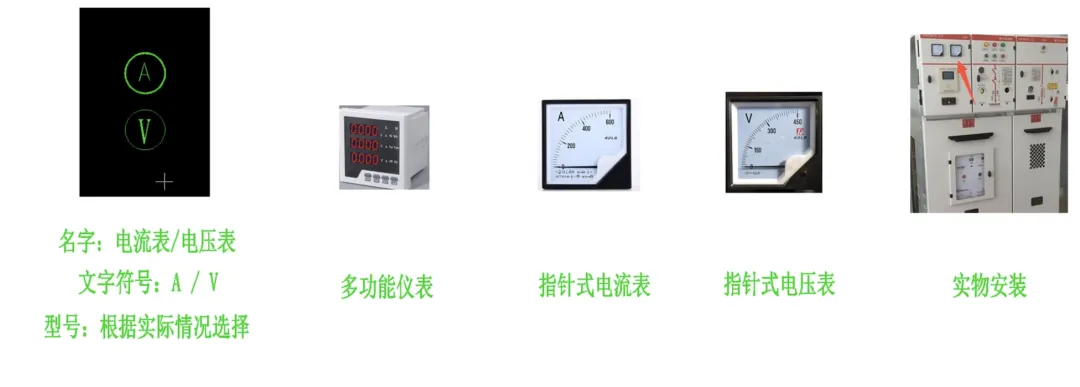

根据系统图上显示的电流表和电压表,图中没有详细说明使用指针式还是多功能是仪表,设计师可以根据实际情况进行选择使用,电流表和电压表的作用就是显示电流和电压的数值信号。
在安装时需要设计师注意仪表的开孔尺寸,不能大意。

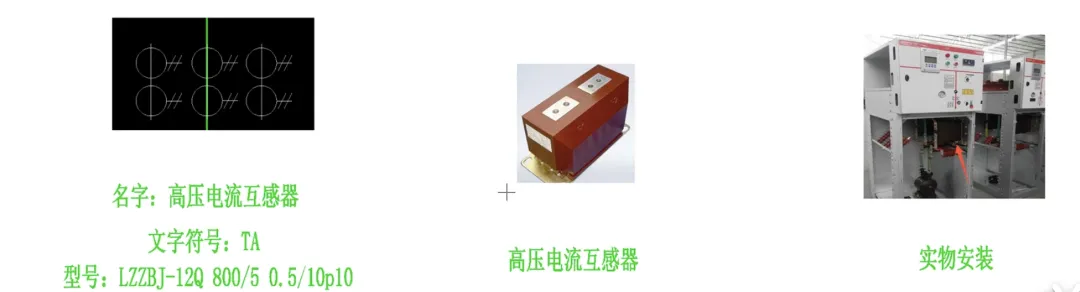

3.高压电流互感器
高压电流互感器结构相同,由于KYN28和XGN15柜型结构不同,安装位置也不同。互感器的作用:就是配合仪表或者装置,起到测量,保护,计量等作用。
型号解析:LZZBJ-12
LZZBJ-12Q,【L】电流互感器【Z】支柱式【Z】浇注式【B】带保护级【J】加强型【12】设计序号【Q】外形尺寸。注意:互感器的型号都不是绝对统一的,会根据每个不同厂家的生产实际情况来进行正确的认识。主要是根据选型手册来查找这些数据和接线方式。
800/5 0.5/10P10【800/5】互感器变比【0.5】精准度【10P10】当一次侧流过10倍的额定的电流时二次侧所得的电流误差为百分之10。

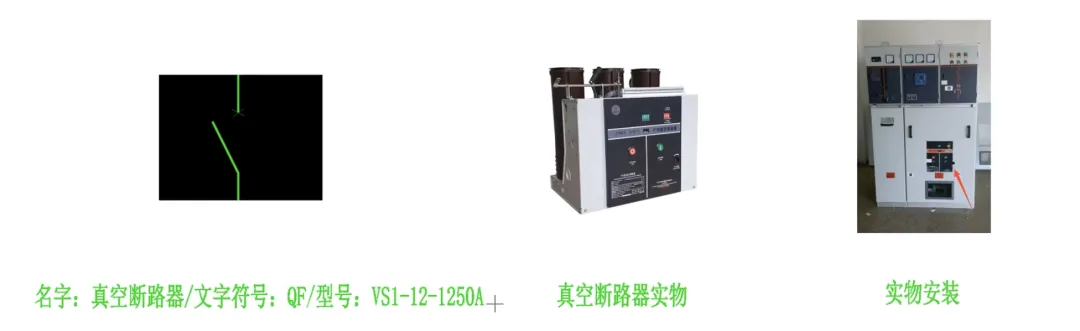

4.真空断路器
真空断路器的作用就是接通和分断一次回路,同时还能配合继电保护起到保护作用,从而实现在电网中分配电能的作用,注意:断路器的安装形式也有很多种,有固定式,抽出式,侧装式等安装形式。

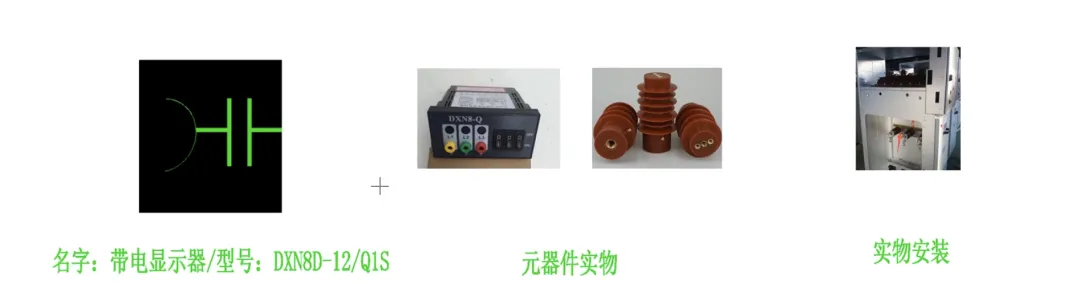

带电显示器的主要作用就是告诉我们线路有电,相对来说就像指示灯一样,在这里需要注意的是带电显示器还能配合电磁锁配套使用起到保护作用,而且还需要传感器配套。

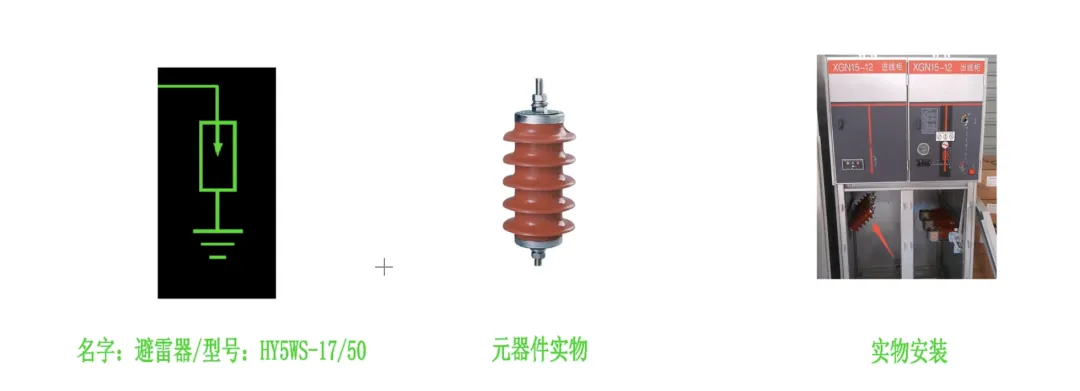

避雷器的作用主要是:避雷器的作用是用来保护电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而损坏的一个电器。避雷器也俗称过电压保护器。

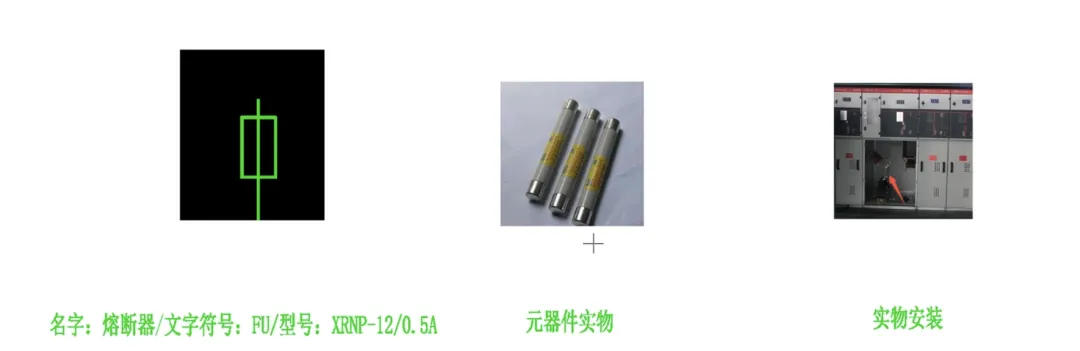

熔断器的作用就是短路保护,当线路中发生短路时可以及时熔断,起到切断电源的作用,从而控制事故再次升级。由于熔断器的外形不同所使用的地方不同,如出线柜负荷开关就不是这种熔断器。

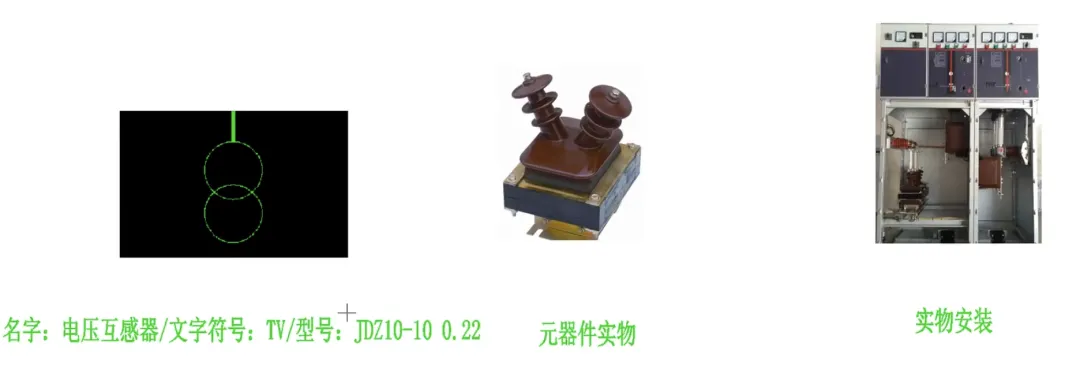

电压互感器的作用就是将高电压变化成低电压,从而起到供电,测量,保护,计量等作用。注意:电压互感器种类繁多,且形状不一,但是作用是一样的。切记使用前根据厂家的选型手册进行选择满足功能的电压互感器。

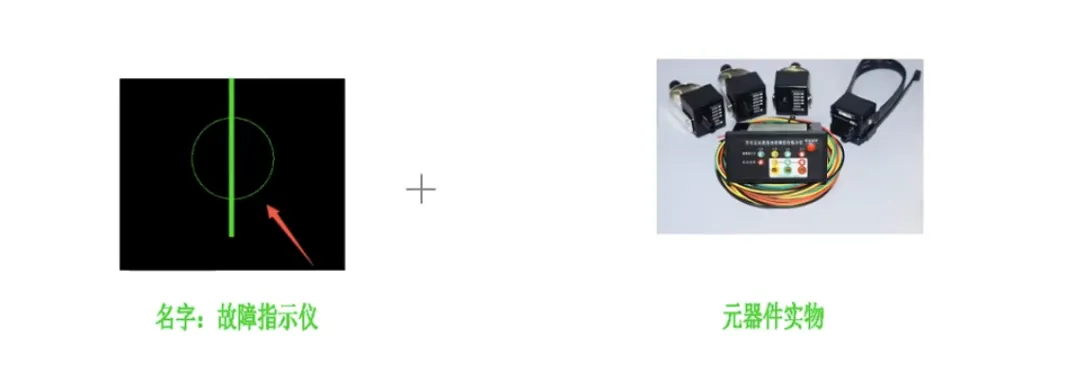

故障指示器是指一种安装在电力线(架空线,电缆及母排)上指示故障电流的装置。大多数故障指示器仅可以通过检测短路电流的特征来判别、指示短路故障。
