什么是PT柜？
PT柜，全称电压互感器柜也叫母线电压互感器柜。顾名思义，它的核心任务就是装设电压互感器（PT），把高电压转变成成仪表和保护装置能测量的低电压。
柜内通常包含以下关键元件：
电压互感器（PT）：将10kV等高压按比例（如10kV/√3 : 100V/√3）转换为100V标准二次电压；
高压熔断器：为PT提供短路保护，一旦PT内部故障，熔断器迅速切断回路；
避雷器（氧化锌型）：防止雷击或操作过电压损坏设备；
带电显示器 & 传感器：用于判断母线是否带电，保障运维安全；
一次消谐器（部分方案）：抑制铁磁谐振，提升系统稳定性。
结构上，PT柜多采用 金属铠装移开式设计（如KYN28A-12），配备大面积观察窗，支持手车抽出检修，实现一次室与二次室物理隔离，既安全又便于维护。
PT柜到底有什么用？
提供测量电压
为电压表、功率表、电能表等提供标准100V信号，让运行人员实时掌握系统电压状态。
支撑继电保护
微机保护装置依赖PT提供的电压信号，实现 过压、欠压、母线绝缘监测、备自投（备用电源自动投入） 等关键保护逻辑。
供给操作与控制电源
PT柜输出的低压交流电，可作为屏顶 电压小母线（如1YMa、1YMb、1YMc） 的电源，为其他高压柜的综保装置、指示灯、加热器等提供工作电源。
支持计量（部分场景）
虽然专用计量由计量柜完成，但PT柜内有时也会配置计量级PT（精度0.2级或更高），与测量PT共用或独立设置，满足不同需求。
小知识：过去规范要求测量PT与计量PT必须分开，因为计量对精度要求更高。如今若无特殊要求，也可共用，简化设计。
PT柜 vs 计量柜：别再搞混了！
常见PT柜配置方案
根据柜型不同，PT柜主要有三种典型方案：
方案一：KYN28手车柜（熔断器手车式）
避雷器 + 熔断器 装在手车内
PT固定安装在电缆室底部或后梁
中性点经一次消谐器接地

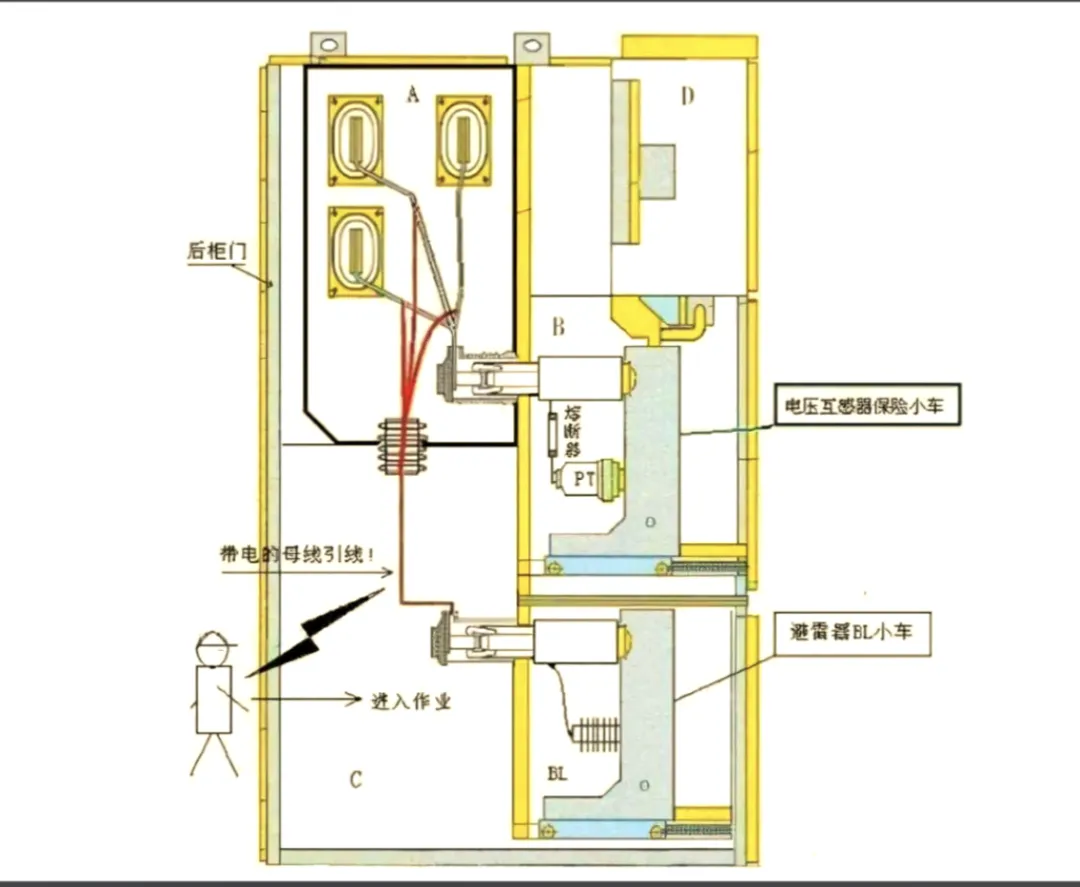

方案二：KYN28手车柜（PT手车式）
PT、熔断器、避雷器、消谐器 全部集成在手车上
接地通过手车摩擦触点实现，维护更便捷

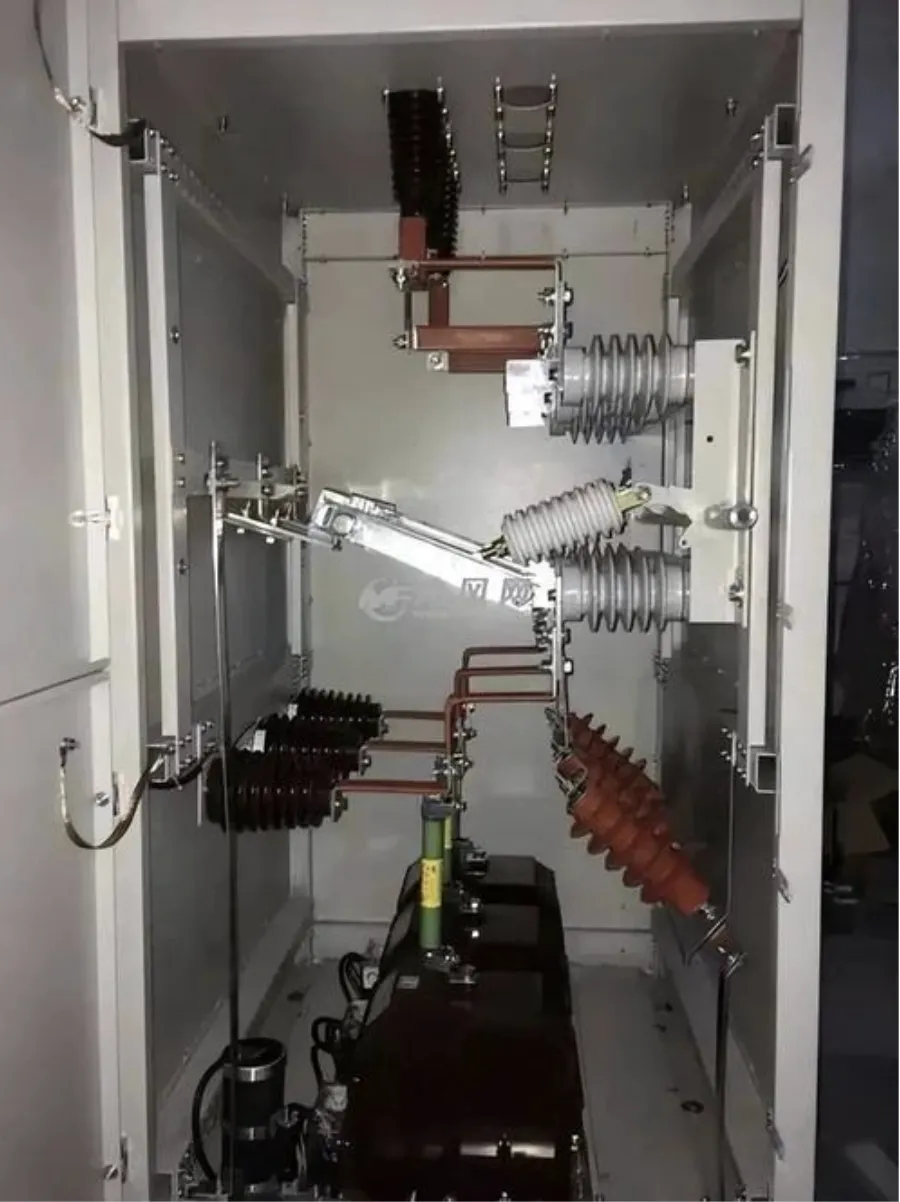

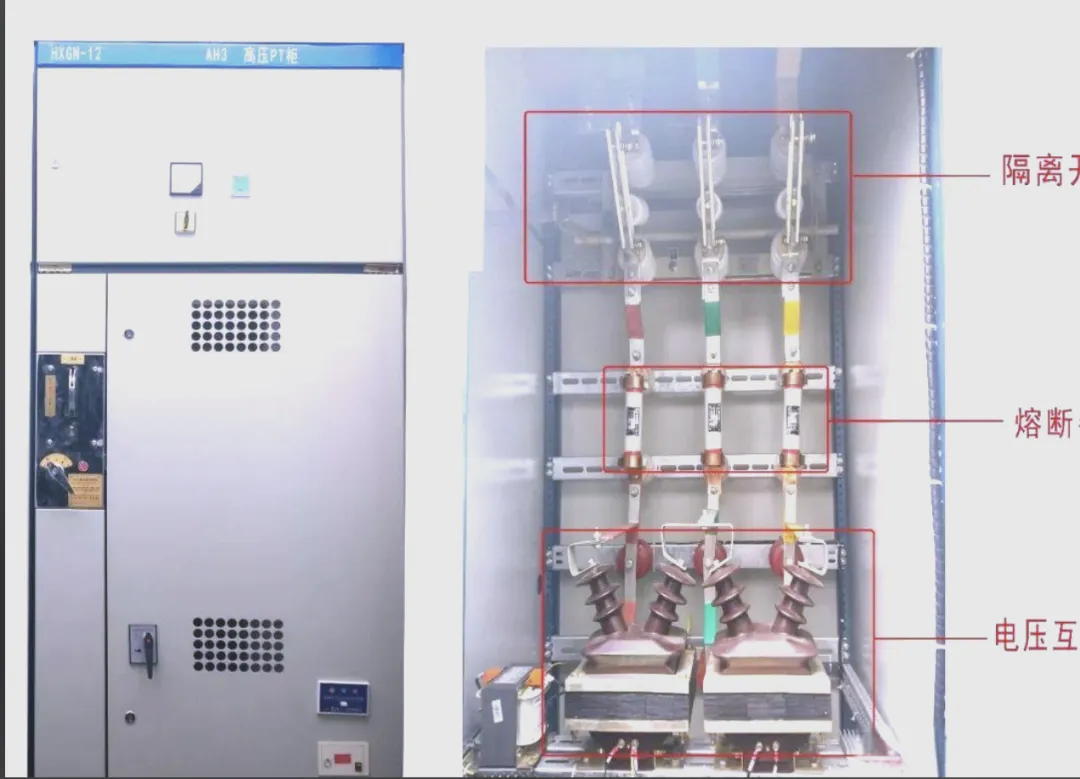

方案三：HXGN-12固定柜（环网柜常用）
此方案隔离开关做为PT的主开关，10kV设备隔离开关选用GN30或GN19产品，35kV设备选用GN27产品，PT固定安装在开关柜底部，PT中性点经一次消谐器接地。
提示：由于PT回路电流极小（通常≤1A），允许带负荷拉合隔离开关或手车，这是PT柜区别于其他高压柜的重要特点。
下次走进配电房，看到那个没有出线、只有母线穿过的柜子——那就是PT柜。现在，你已经比90%的人更懂它了！
