256页PPT|配电设备基础知识培训课件

配电系统概述与主要设备类型

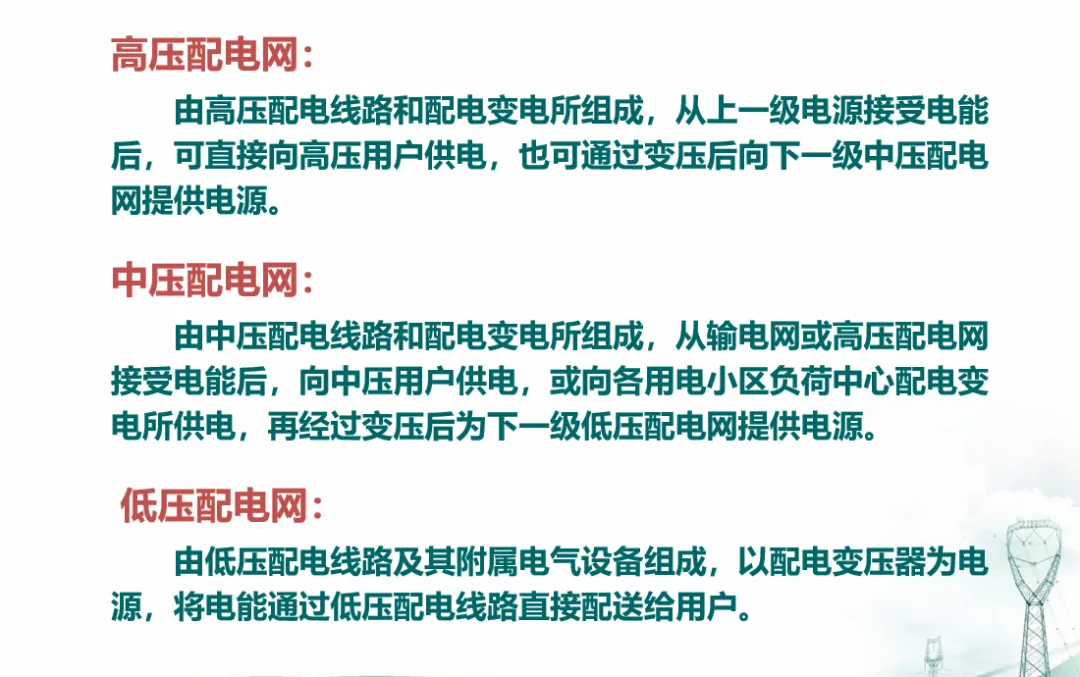

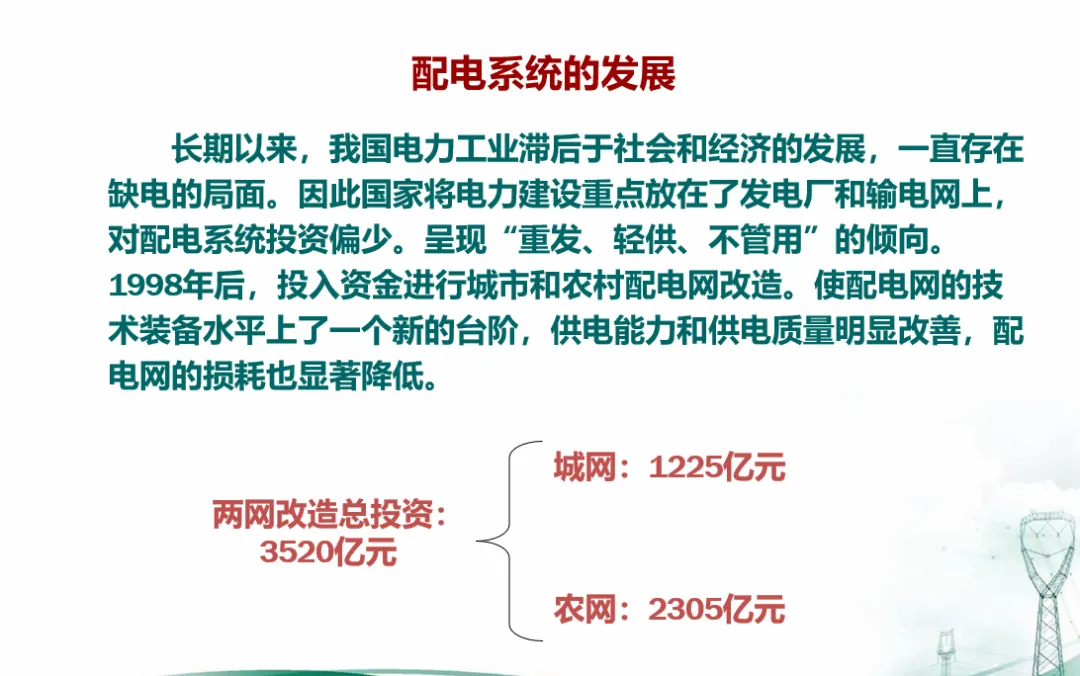

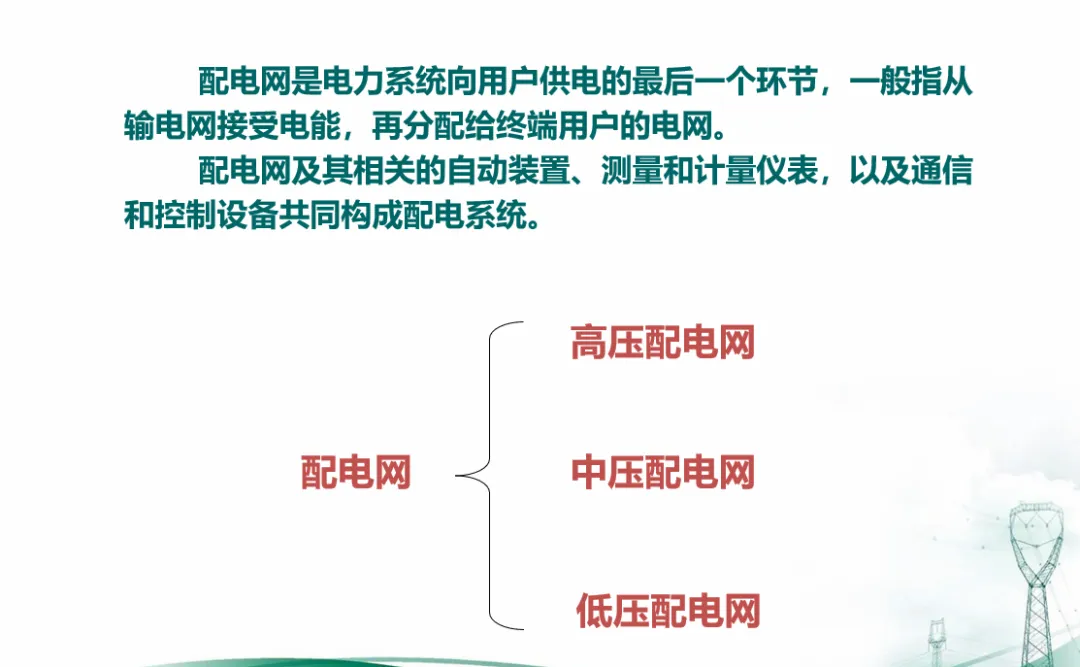

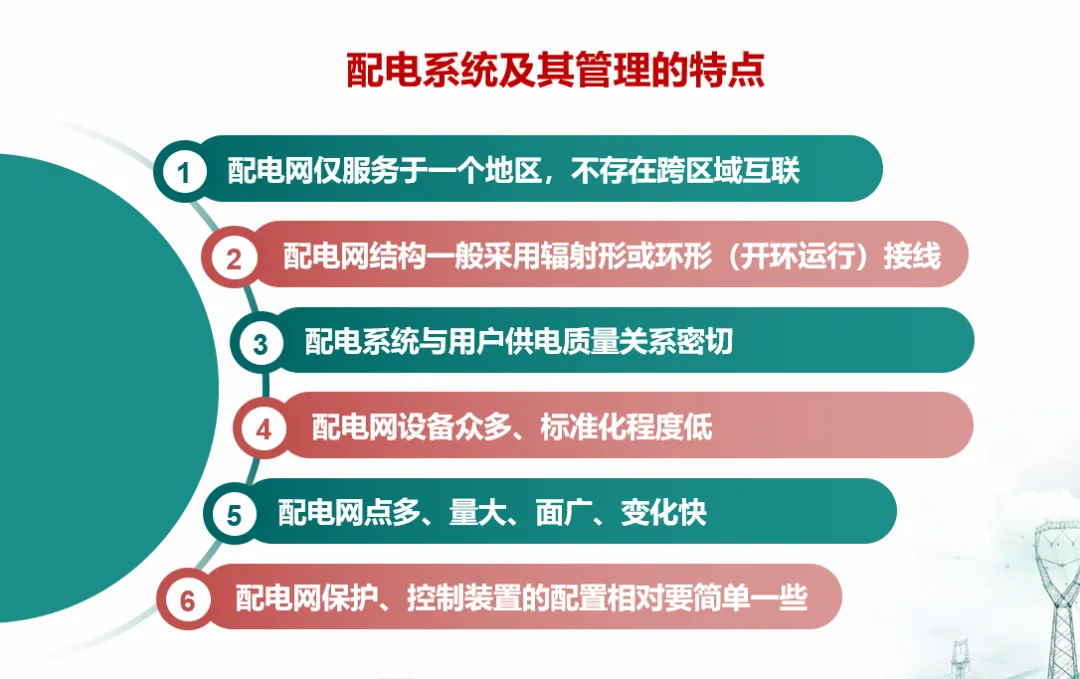

配电系统是电力系统的末端环节，承担着将电能安全、可靠地输送至终端用户的重要职责。本课程将系统介绍配电设备的核心知识体系。

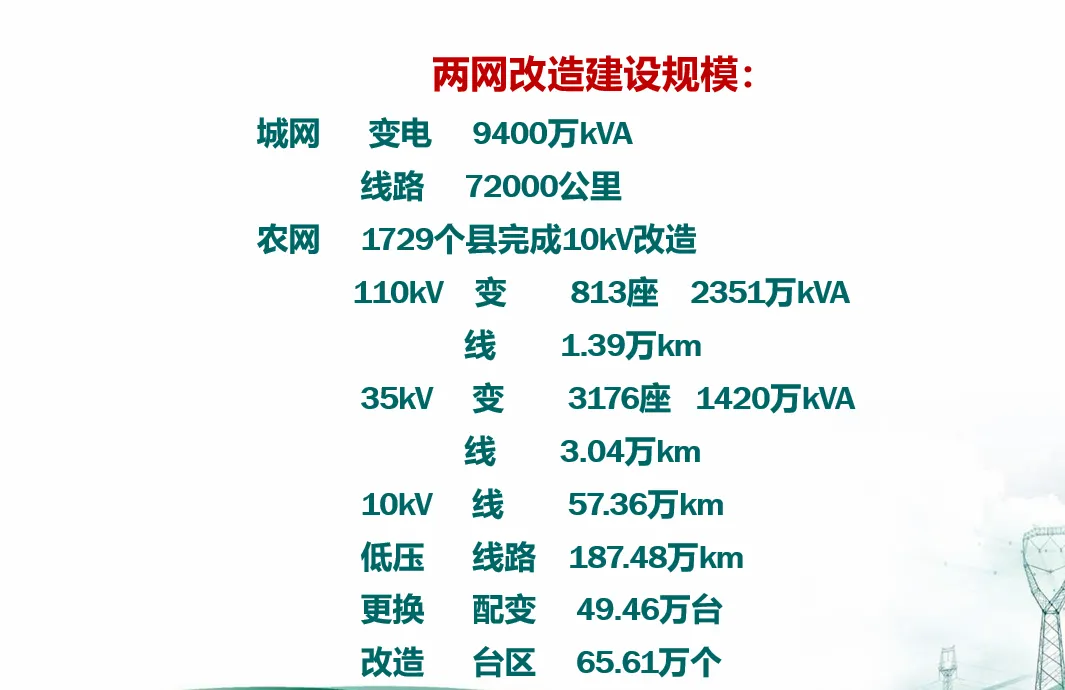

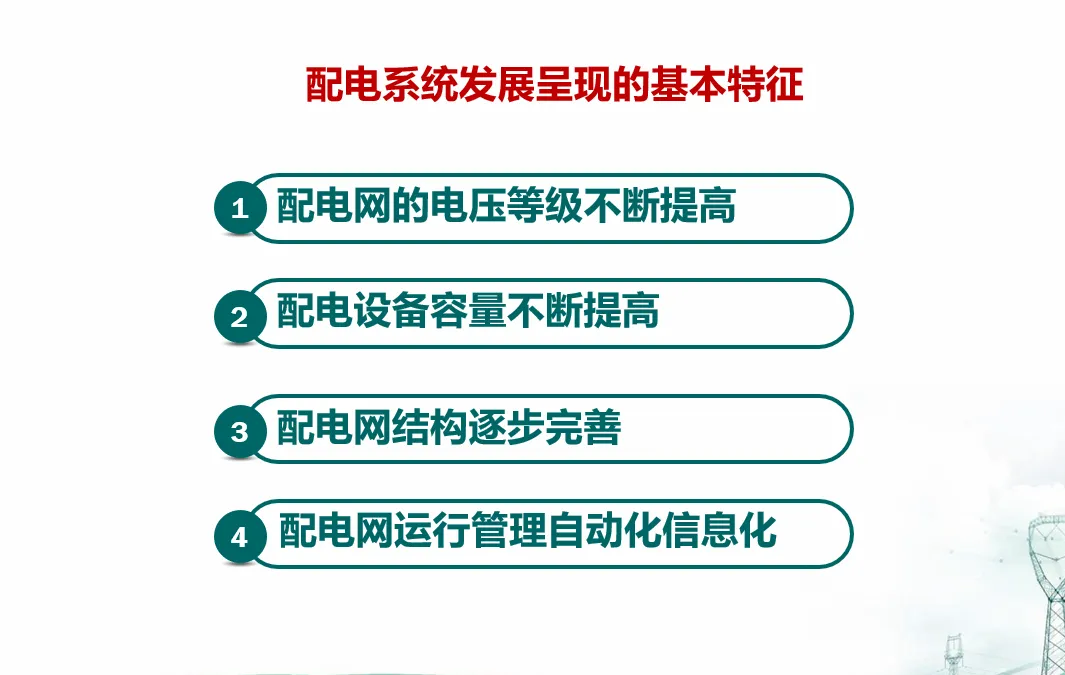

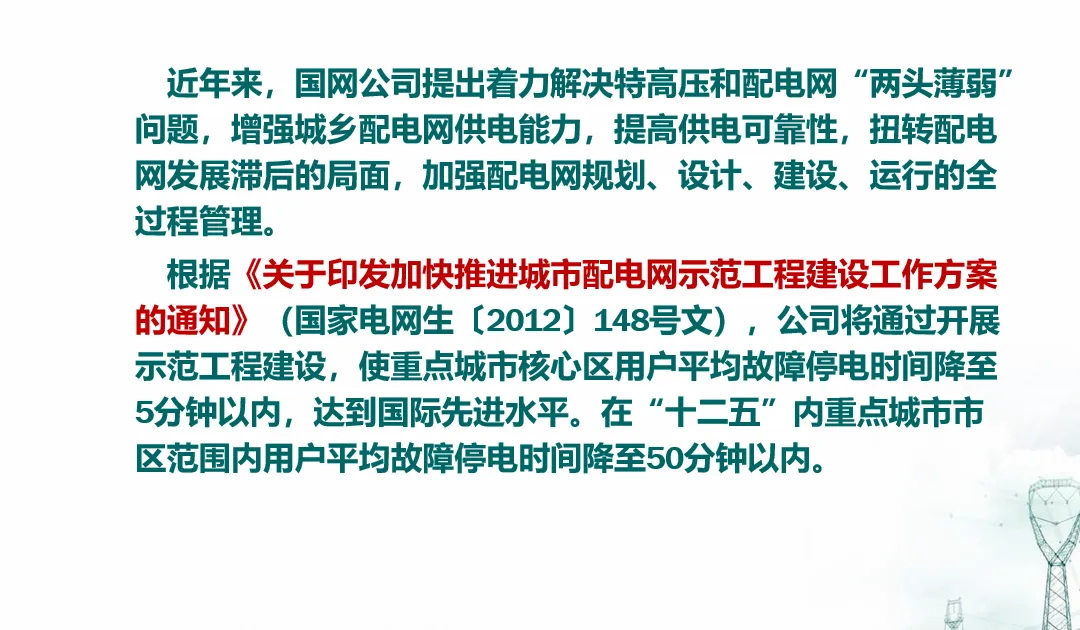

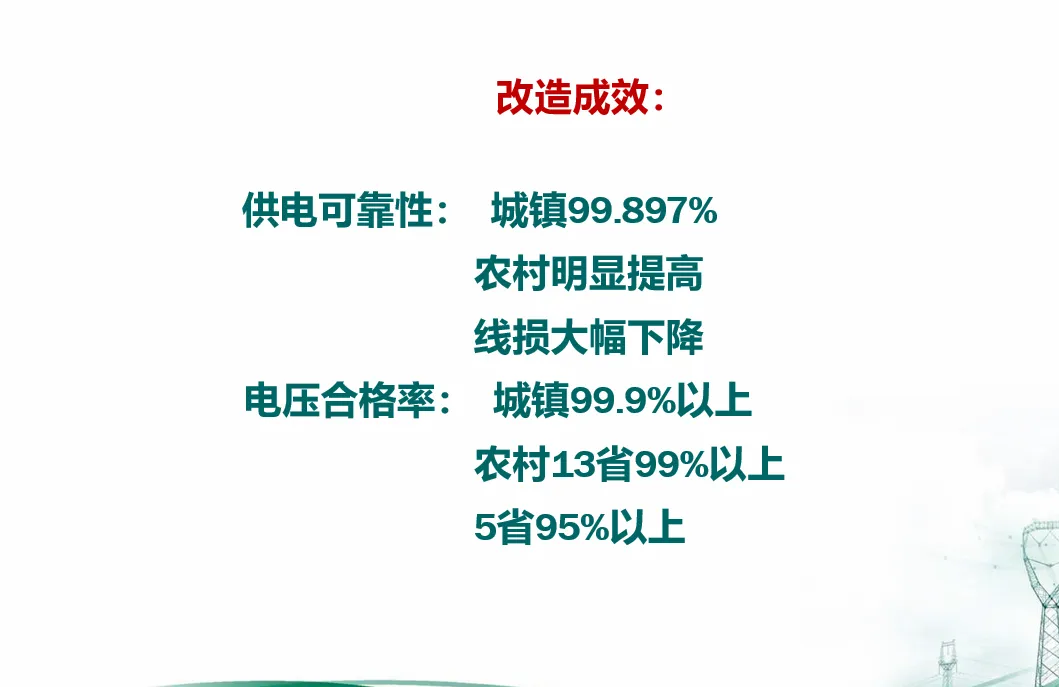

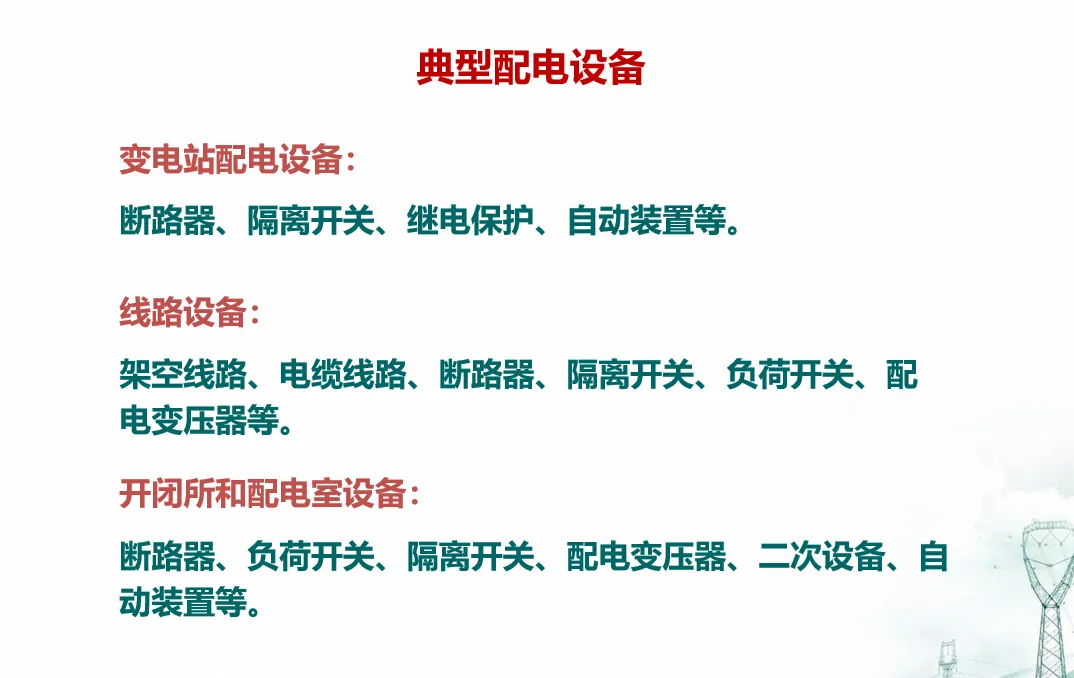

主要设备类型包括：

变压器：实现电压等级变换，分为油浸式与干式两大类

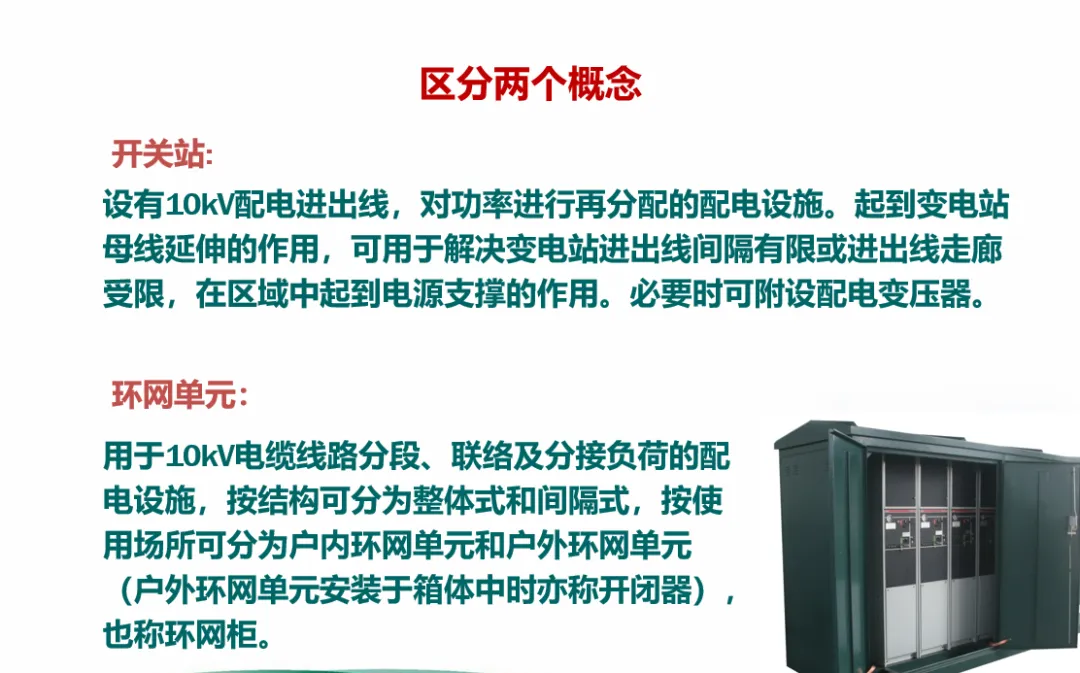

高压开关柜：包含进线柜、出线柜、计量柜、PT柜等功能单元

低压配电柜：如GGD、GCK、MNS等型号，用于电能分配与控制

断路器：高压真空断路器、低压框架/塑壳断路器，承担保护与控制功能

隔离开关：确保检修安全，形成明显断开点

互感器：电流互感器（CT）与电压互感器（PT），用于测量与保护

避雷器：限制过电压，保护设备绝缘

电容器补偿装置：提高功率因数，改善电能质量

设备运行原理与技术参数

核心运行原理：

配电设备遵循电磁感应、电弧理论及绝缘配合三大物理基础。变压器通过交变磁场实现能量传递；断路器利用灭弧介质（真空、SF₆、空气）切断故障电流；保护装置基于继电保护原理实现选择性跳闸。

关键技术参数：

额定电压：设备正常工作的电压等级（如10kV、0.4kV）

额定电流：长期允许通过的最大工作电流

短路耐受电流：动稳定电流（峰值）与热稳定电流（有效值）

绝缘水平：工频耐压与雷电冲击耐压值

防护等级：IP代码表示的防尘防水能力

机械/电气寿命：操作循环次数指标

五防联锁是高压开关柜的核心安全机制，防止误分误合断路器、带负荷拉合隔离开关、带电挂接地线、带接地线合闸及误入带电间隔。

安全操作与运维管理要点

安全操作规程：

严格执行"两票三制"（工作票、操作票；交接班制、巡回检查制、设备定期试验轮换制）。操作前必须验电、挂接地线、悬挂标示牌和装设遮栏。高压设备操作需由两人执行，一人操作、一人监护。

日常运维重点：

巡视检查：观察设备外观、声响、气味、温度及仪表指示

预防性试验：按DL/T596标准进行绝缘电阻、直流电阻、耐压等试验

缺陷管理：建立设备台账，实行缺陷闭环管理

状态监测：应用红外测温、局部放电检测等带电检测技术

应急处置：发现设备异常应立即报告，故障跳闸后需查明原因，严禁强送电。定期组织应急演练，提升故障快速响应能力。通过规范化运维管理，确保配电系统安全、经济、稳定运行。
