无线寻物器-第三课教案

第三阶段：接收端开发（25分钟）

步骤1：基础框架（5分钟）

/** * 无线寻物器 - 接收端 (Receiver) * 功能：接收ESP-NOW信号，触发声光报警 * 硬件：ESP32 + 有源蜂鸣器 + WS2812环形灯 */#include <WiFi.h>#include <esp_now.h>#include <Adafruit_NeoPixel.h>// ========== 引脚定义 ==========const int BUZZER_PIN = 25;      // 有源蜂鸣器（高电平触发）const int LED_RING_PIN = 26;    // WS2812数据引脚const int LED_COUNT = 12;       // 灯环LED数量// 初始化灯环对象Adafruit_NeoPixel ring(LED_COUNT, LED_RING_PIN, NEO_GRB + NEO_KHZ800);void setup() {    Serial.begin(115200);    Serial.println("\n=== 无线寻物器 - 接收端启动 ===");    pinMode(BUZZER_PIN, OUTPUT);    digitalWrite(BUZZER_PIN, LOW);    ring.begin();    ring.setBrightness(255);    setRingColor(0, 0, 0);  // 初始关闭    // TODO: 初始化ESP-NOW}void loop() {    // TODO: 处理报警逻辑}void setRingColor(uint8_t r, uint8_t g, uint8_t b) {    for (int i = 0; i < LED_COUNT; i++) {        ring.setPixelColor(i, ring.Color(r, g, b));    }    ring.show();}

步骤2：定义相同的数据结构（3分钟）

边写边讲："这是通信的'合同'，必须与发射端一字不差！"

// ========== 关键：必须与发射端完全一致的结构体 ==========typedef struct __attribute__((packed)) {    uint8_t command;    uint32_t timestamp;    uint16_t checksum;} Packet;const uint8_t CMD_FIND = 1;  // 同样的命令定义// 全局变量volatile bool alarmTriggered = false;  // 报警标志（volatile用于中断）unsigned long alarmStartTime = 0;      // 报警开始时间uint32_t lastPacketTime = 0;           // 上次接收时间（防重放）// 颜色常量const uint32_t COLOR_RED = ring.Color(255, 0, 0);const uint32_t COLOR_GREEN = ring.Color(0, 255, 0);const uint32_t COLOR_BLUE = ring.Color(0, 0, 255);const uint32_t COLOR_OFF = ring.Color(0, 0, 0);

步骤3：数据验证函数（3分钟）

边写边讲："网络安全第一课：永远不要信任外部数据！"

// 校验和验证：确保数据未被篡改bool verifyChecksum(Packet *pkt) {    uint16_t expected = pkt->command + (pkt->timestamp & 0xFFFF) + (pkt->timestamp >> 16);    bool valid = (pkt->checksum == expected);    if (!valid) {        Serial.printf("校验和错误！收到:%d 期望:%d\n", pkt->checksum, expected);    }    return valid;}// 防重放检查：防止旧数据包重复触发bool isReplayAttack(Packet *pkt) {    if (pkt->timestamp - lastPacketTime < 500) {  // 500ms内视为重复        Serial.println("警告：检测到重复数据包（可能的重放攻击）");        return true;    }    lastPacketTime = pkt->timestamp;    return false;}

步骤4：接收回调函数（5分钟）

边写边讲："这是整个系统的'大脑'，处理所有无线消息"

// ESP-NOW接收回调（在中断上下文中执行，要快！）void onDataRecv(const uint8_t *mac, const uint8_t *incomingData, int len) {    Serial.printf("\n收到数据 | 长度:%d字节 | 期望:%d字节\n",                   len, sizeof(Packet));    // 严格长度检查：防止缓冲区溢出    if (len != sizeof(Packet)) {        Serial.println("❌ 错误：数据长度不匹配，丢弃！");        return;    }    // 复制数据到本地结构体（避免直接操作指针）    Packet received;    memcpy(&received, incomingData, sizeof(Packet));    Serial.printf("解析 | 命令:%d | 时间戳:%lu | 校验和:%d\n",                  received.command, received.timestamp, received.checksum);    // 完整性验证    if (!verifyChecksum(&received)) {        Serial.println("❌ 校验失败，丢弃数据包");        return;    }    // 防重放检查    if (isReplayAttack(&received)) {        return;    }    // 命令处理    if (received.command == CMD_FIND) {        Serial.println(">>> ✅ 校验通过！触发寻物报警！");        alarmTriggered = true;        alarmStartTime = millis();    } else {        Serial.printf("⚠️ 未知命令: %d\n", received.command);    }}

步骤5：初始化与报警逻辑（4分钟）

void setup() {    // ... 前面的初始化代码 ...    WiFi.mode(WIFI_STA);    Serial.print("本机MAC地址: ");    Serial.println(WiFi.macAddress());  // 这个地址要给发射端！    // 初始化ESP-NOW    if (esp_now_init() != ESP_OK) {        Serial.println("ESP-NOW初始化失败！");        setRingColor(255, 0, 0);  // 红灯表示错误        return;    }    esp_now_register_recv_cb(onDataRecv);    Serial.println("初始化完成，等待信号...");    setRingColor(0, 0, 255);  // 蓝灯表示待机    delay(1000);    setRingColor(0, 0, 0);}// 流水灯效果（非阻塞）void runningLight(uint32_t color, int speed) {    static int pos = 0;    static unsigned long lastUpdate = 0;    if (millis() - lastUpdate > speed) {        lastUpdate = millis();        ring.clear();        // 创建3个LED的渐变拖尾效果        for (int i = -2; i <= 2; i++) {            int index = (pos + i + LED_COUNT) % LED_COUNT;            uint8_t brightness = 255 - abs(i) * 80;            uint32_t dimmed = ring.Color(                ((color >> 16) & 0xFF) * brightness / 255,                ((color >> 8) & 0xFF) * brightness / 255,                (color & 0xFF) * brightness / 255            );            ring.setPixelColor(index, dimmed);        }        ring.show();        pos = (pos + 1) % LED_COUNT;    }}// 蜂鸣器控制（非阻塞）void updateBuzzer(int frequency) {    static unsigned long lastBeep = 0;    static bool beepState = false;    unsigned long interval = 1000 / (frequency * 2);  // 计算间隔    if (millis() - lastBeep > interval) {        lastBeep = millis();        beepState = !beepState;        digitalWrite(BUZZER_PIN, beepState ? HIGH : LOW);    }}void stopAlarm() {    alarmTriggered = false;    digitalWrite(BUZZER_PIN, LOW);    setRingColor(0, 0, 0);    Serial.println("报警结束，进入待机");}void loop() {    if (alarmTriggered) {        // 检查是否超时（10秒）        if (millis() - alarmStartTime > 10000) {            stopAlarm();            return;        }        runningLight(COLOR_RED, 50);    // 红色流水灯，50ms移动一次        updateBuzzer(4);                 // 4Hz蜂鸣（每秒4次）    } else {        // 待机心跳：每5秒闪一下绿灯表示"我还活着"        static unsigned long lastHeartbeat = 0;        if (millis() - lastHeartbeat > 5000) {            lastHeartbeat = millis();            setRingColor(0, 255, 0);            delay(50);            setRingColor(0, 0, 0);        }    }}

🔗 第四阶段：联调与演示（15分钟）

配对步骤

1. 获取接收端MAC地址

• 上传接收端代码，记录串口输出的MAC地址
• 示例：84:1F:E8:26:85:8C

1. 修改发射端代码

// 替换为实际的接收端MAC地址uint8_t receiverMacAddress[] = {0x84, 0x1F, 0xE8, 0x26, 0x85, 0x8C};

1. 重新上传发射端代码

功能测试清单

🧠 第五阶段：拓展思考（10分钟）

课堂讨论题

1. 安全增强

• 当前使用广播地址0xFF...有什么风险？
• 如何添加加密防止邻居"恶作剧"？

1. 功能扩展

• 如何添加"寻找多个设备"功能？（需要修改数据结构）
• 如何增加距离指示？（RSSI信号强度）

1. 低功耗设计

• 钥匙扣如何用电池供电？（ESP32 Deep Sleep模式）
• 如何设计"唤醒"机制？

进阶代码挑战

// 挑战1：添加电池电量检测typedef struct __attribute__((packed)) {    uint8_t command;    uint32_t timestamp;    uint16_t checksum;    uint8_t batteryLevel;  // 新增：电量百分比} Packet;// 挑战2：双向通信（接收端回复确认）void onDataRecv(...) {    // 收到寻物指令后，发送确认包给发射端    // 发射端收到确认后才停止重发}

📋 教学材料清单

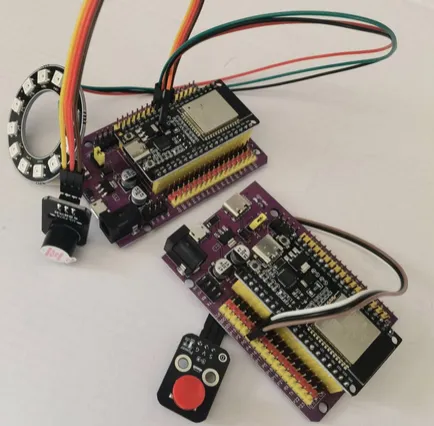

硬件准备（每组）

• ESP32开发板 × 2
• 按键 × 1（或使用开发板BOOT键）
• 有源蜂鸣器 × 1
• WS2812灯环（12灯）× 1
• 杜邦线若干
• USB线 × 2

软件准备

• Arduino IDE（已安装ESP32板卡支持）
• 库文件：Adafruit_NeoPixel

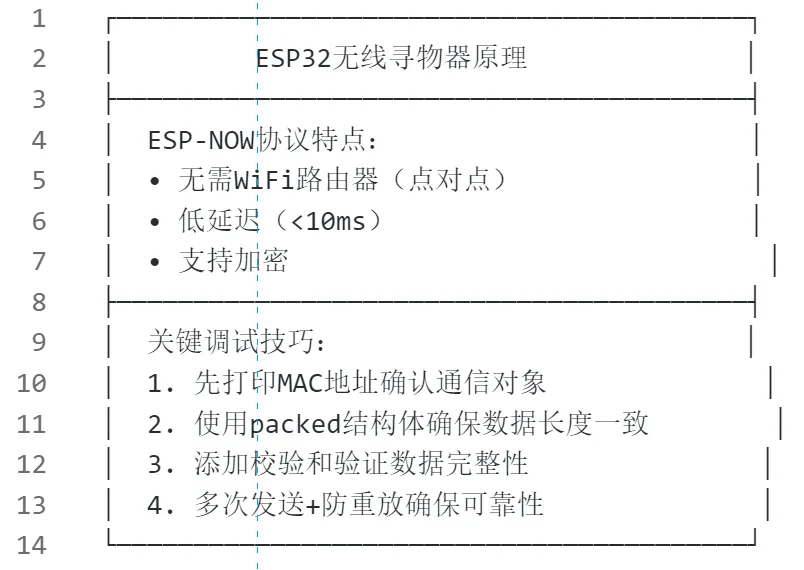

板书设计

⚠️ 常见问题排查

🎓 课后作业

1. 优化题
   ：将报警时间改为可配置（通过串口命令设置）
2. 设计题
   ：绘制PCB板，制作成钥匙扣外形
3. 研究题
   ：调研ESP-NOW与蓝牙Beacon的优缺点对比
