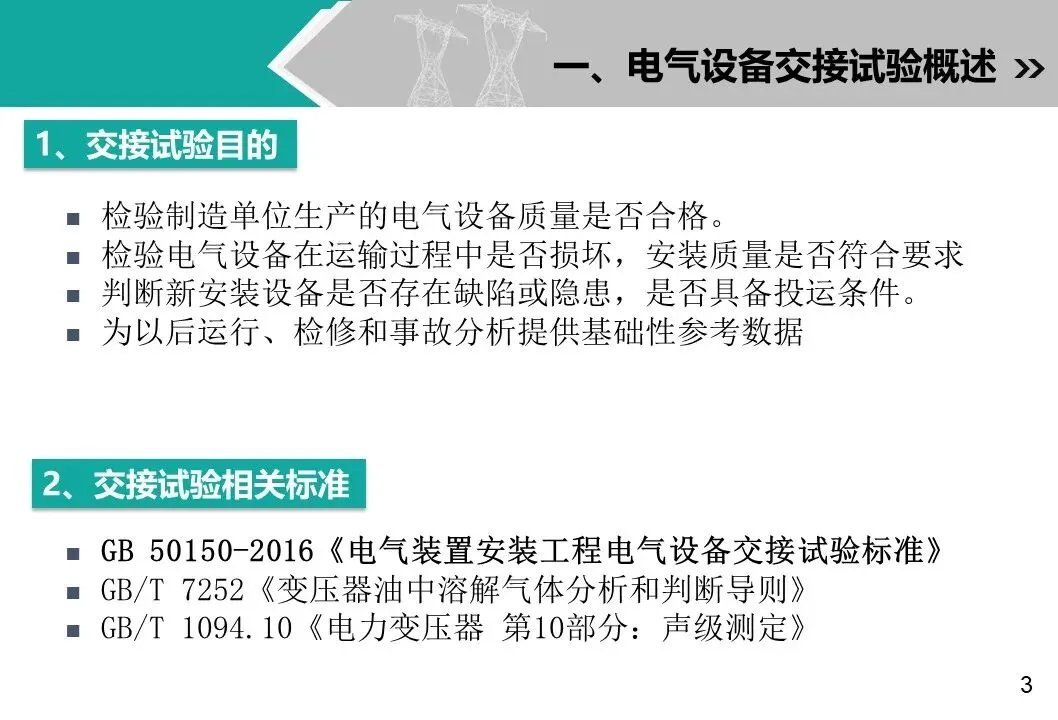

1、交接试验目的

检验制造单位生产的电气设备质量是否合格。

检验电气设备在运输过程中是否损坏，安装质量是否符合要求

判断新安装设备是否存在缺陷或隐患，是否具备投运条件。

为以后运行、检修和事故分析提供基础性参考数据

2、交接试验相关标准

GB 50150-2016《电气装置安装工程电气设备交接试验标准》

GB/T 7252《变压器油中溶解气体分析和判断导则》

GB/T 1094.10《电力变压器 第10部分：声级测定》

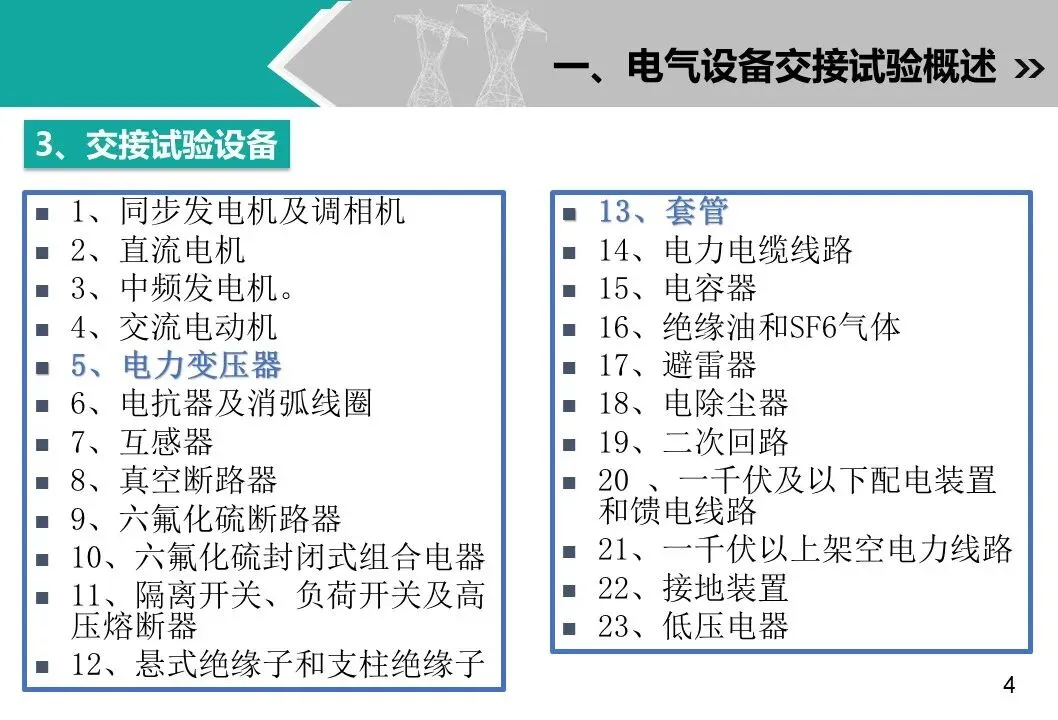

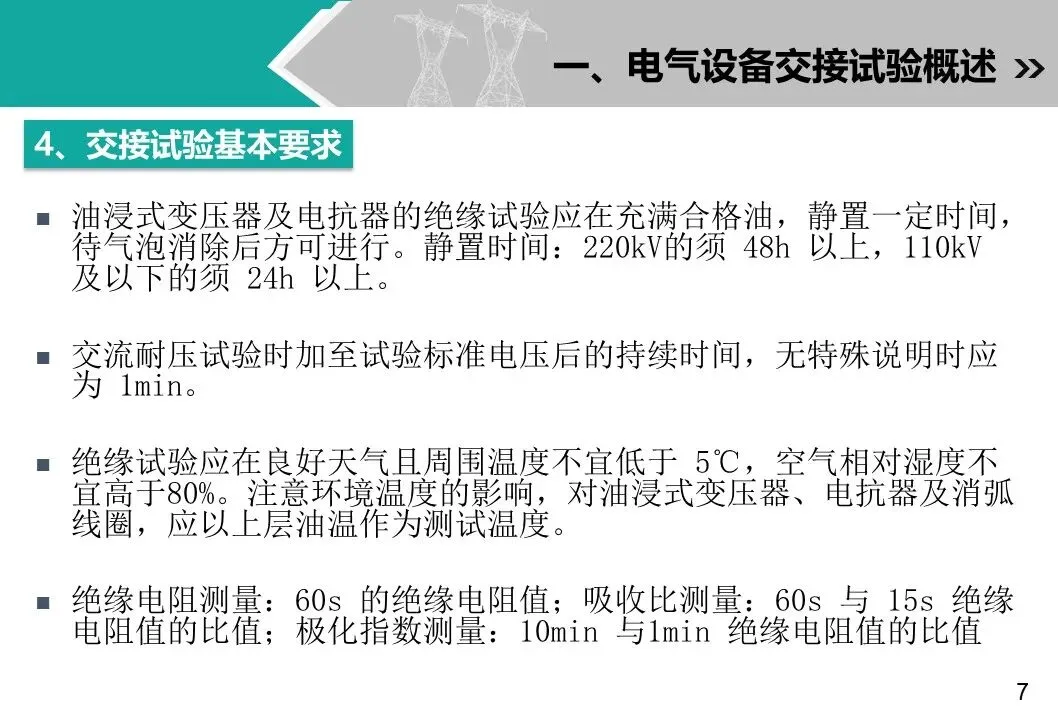

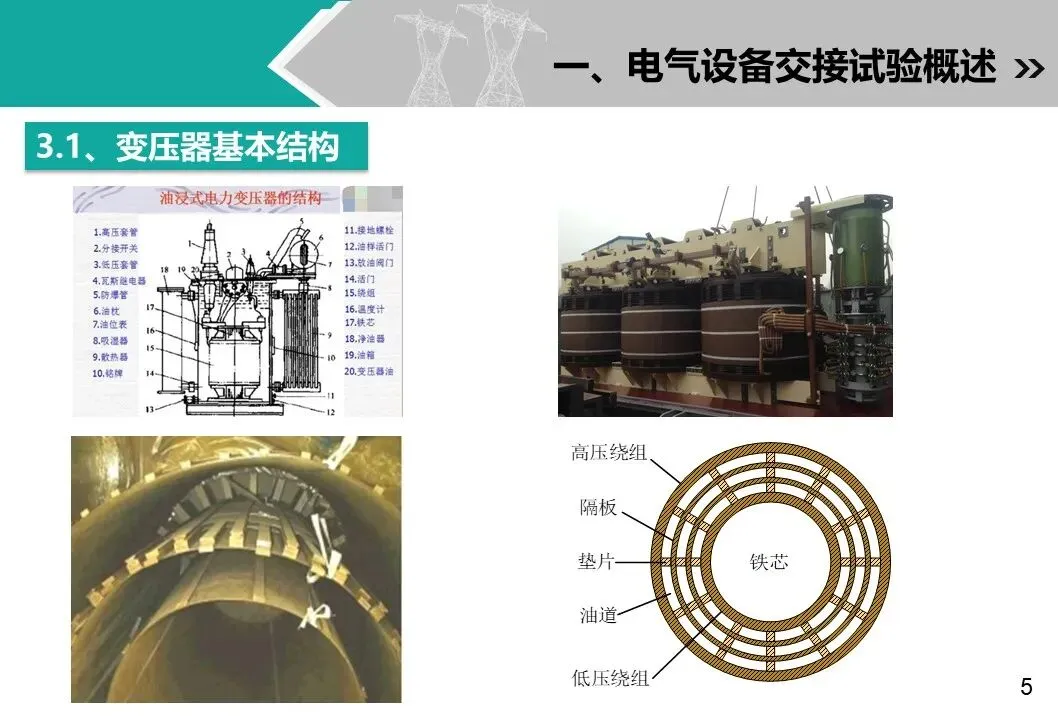

4、交接试验基本要求

油浸式变压器及电抗器的绝缘试验应在充满合格油，静置一定时间，待气泡消除后方可进行。静置时间：220kV的须 48h 以上，110kV 及以下的须 24h 以上。

交流耐压试验时加至试验标准电压后的持续时间，无特殊说明时应为 1min。

绝缘试验应在良好天气且周围温度不宜低于 5℃，空气相对湿度不宜高于80%。注意环境温度的影响，对油浸式变压器、电抗器及消弧线圈，应以上层油温作为测试温度。

绝缘电阻测量：60s 的绝缘电阻值；吸收比测量：60s 与 15s 绝缘电阻值的比值；极化指数测量：10min 与1min 绝缘电阻值的比值

多绕组设备进行绝缘试验时，非被试绕组应予短路接地。

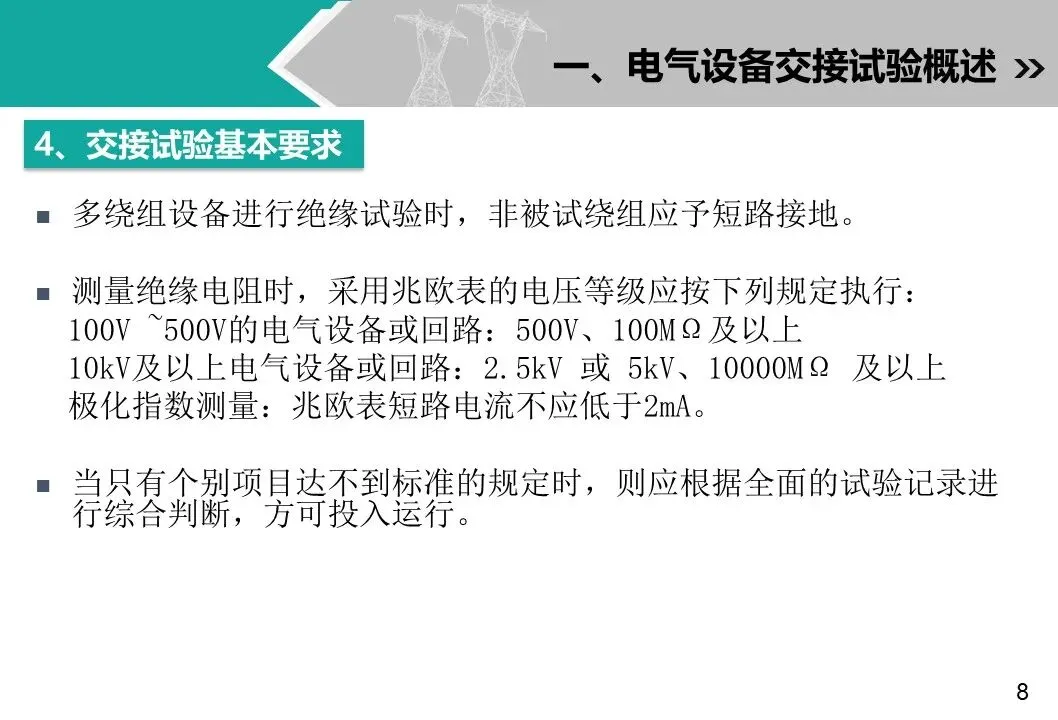

测量绝缘电阻时，采用兆欧表的电压等级应按下列规定执行：

100V ~500V的电气设备或回路：500V、100MΩ及以上

10kV及以上电气设备或回路：2.5kV 或 5kV、10000MΩ 及以上

极化指数测量：兆欧表短路电流不应低于2mA。

当只有个别项目达不到标准的规定时，则应根据全面的试验记录进行综合判断，方可投入运行。

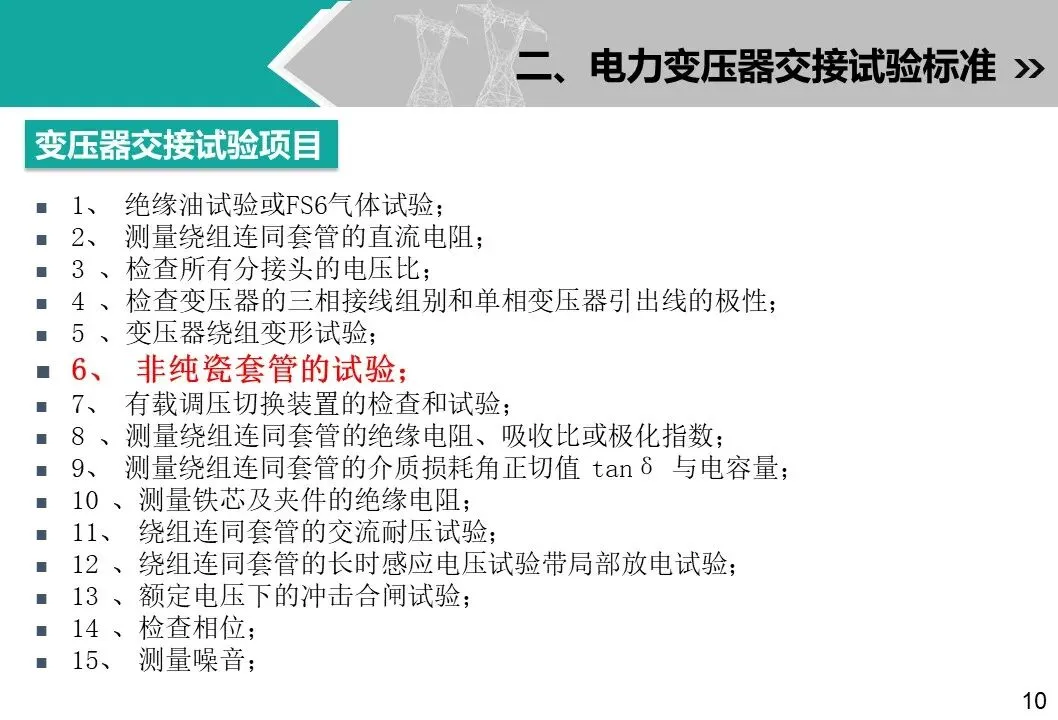

变压器交接试验项目

1、 绝缘油试验或FS6气体试验；

2、 测量绕组连同套管的直流电阻；

3 、检查所有分接头的电压比；

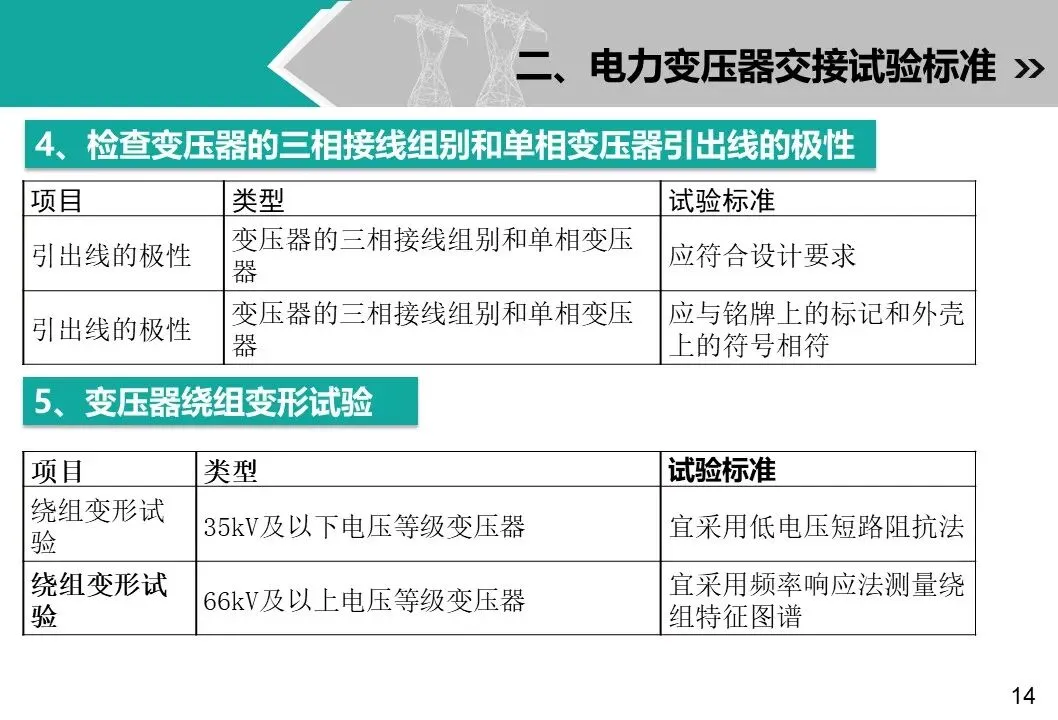

4 、检查变压器的三相接线组别和单相变压器引出线的极性；

5 、变压器绕组变形试验；

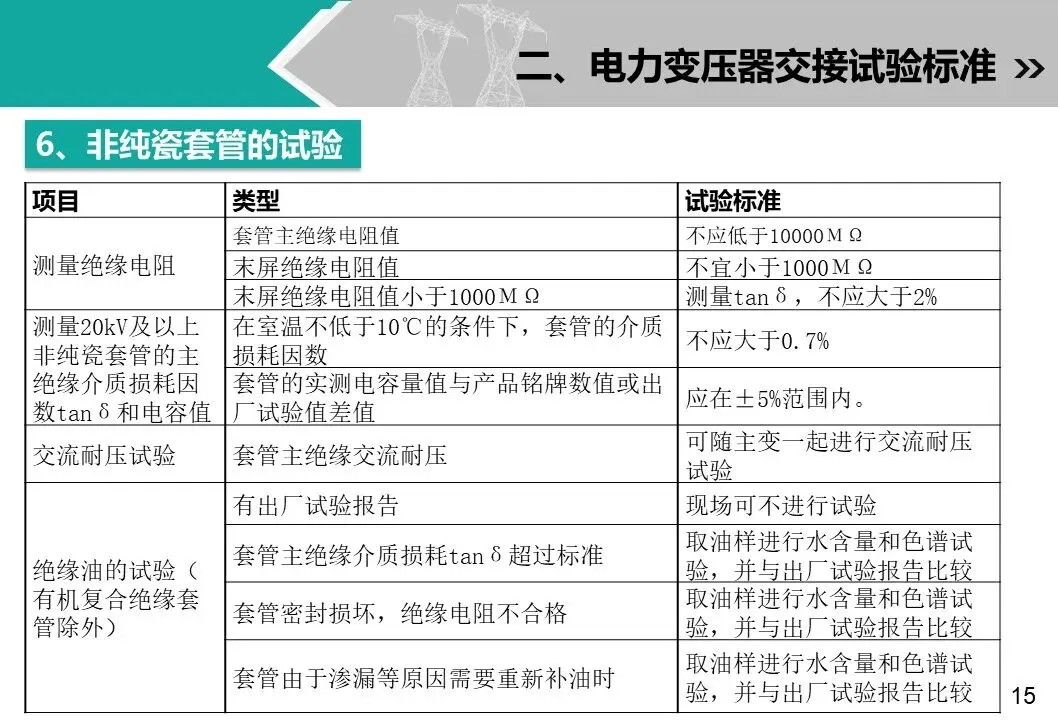

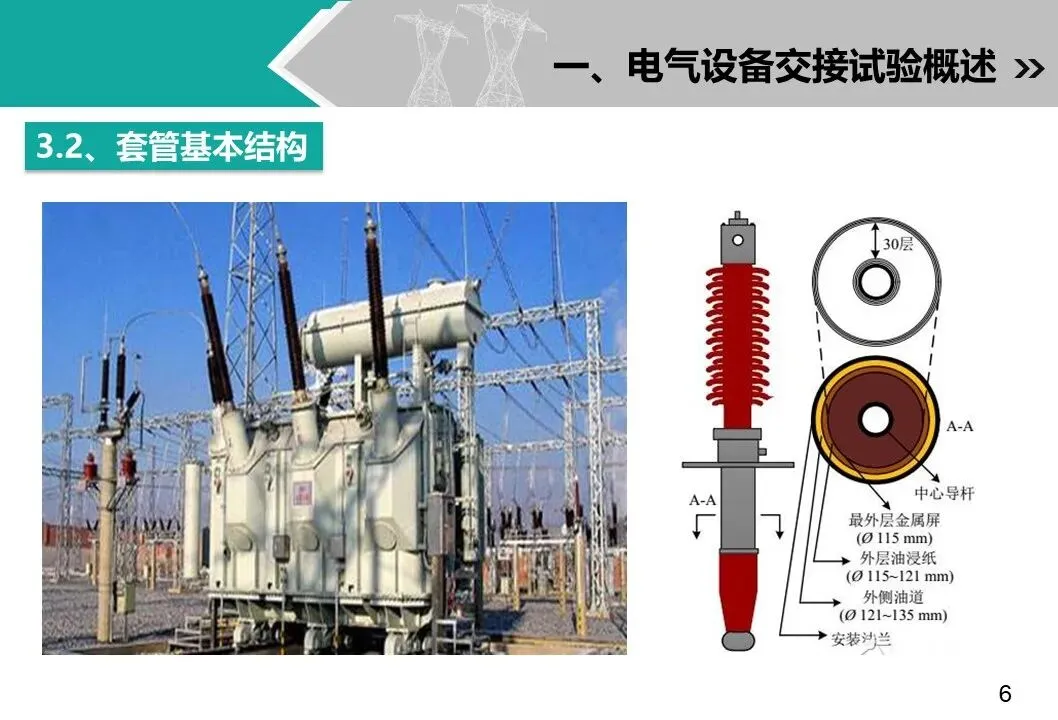

6、 非纯瓷套管的试验；

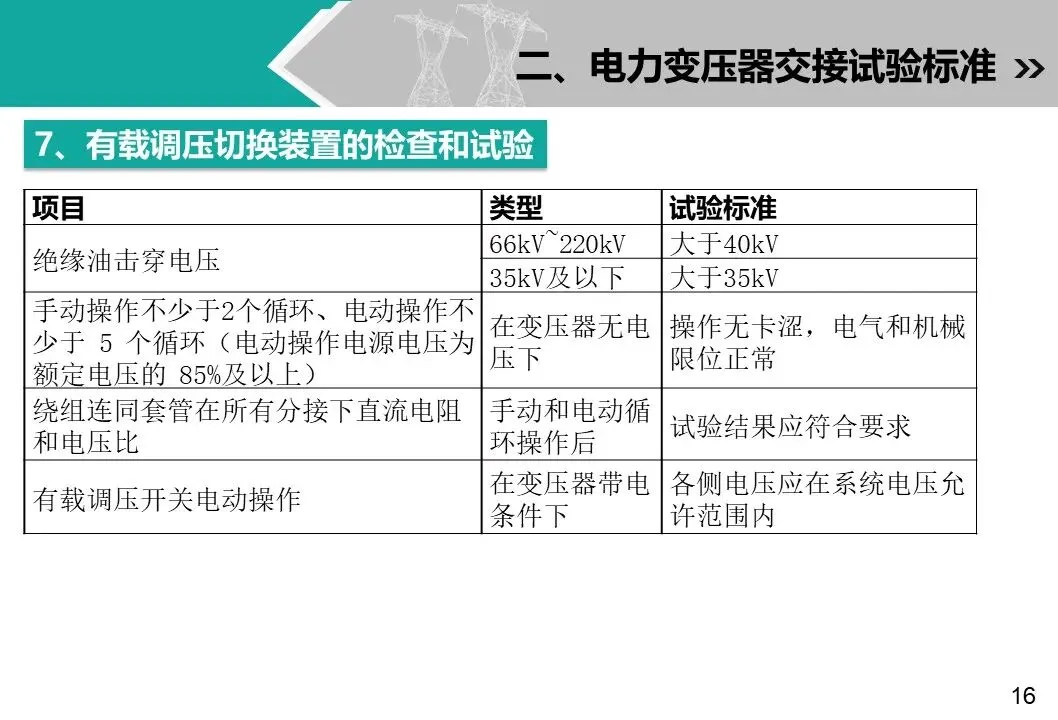

7、 有载调压切换装置的检查和试验；

8 、测量绕组连同套管的绝缘电阻、吸收比或极化指数；

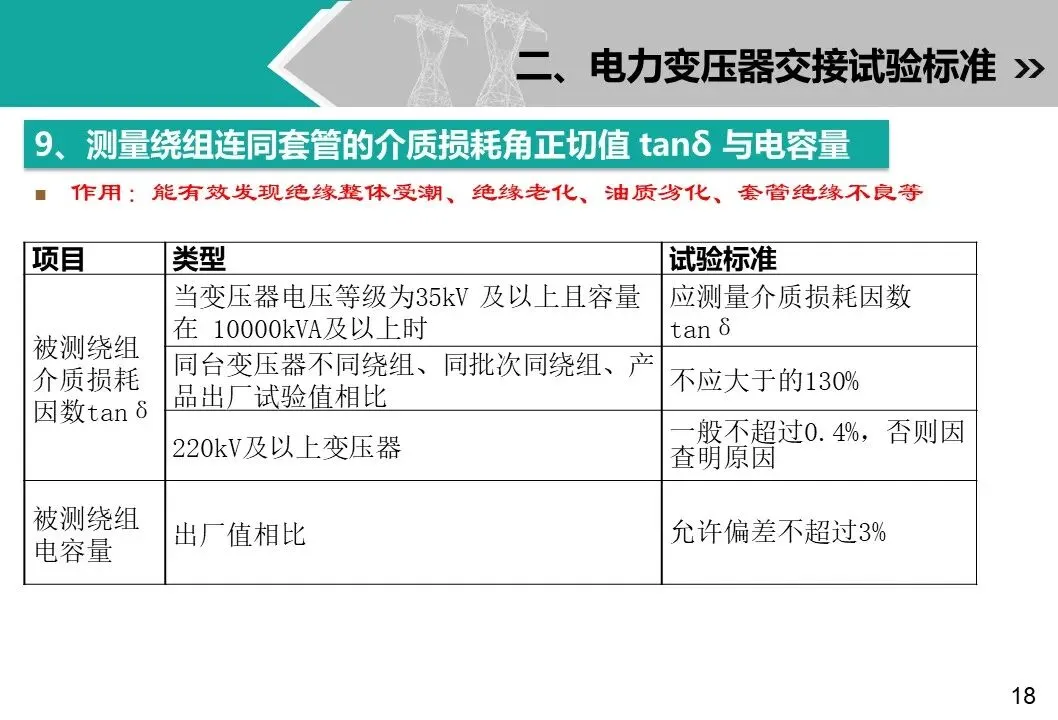

9、 测量绕组连同套管的介质损耗角正切值 tanδ 与电容量；

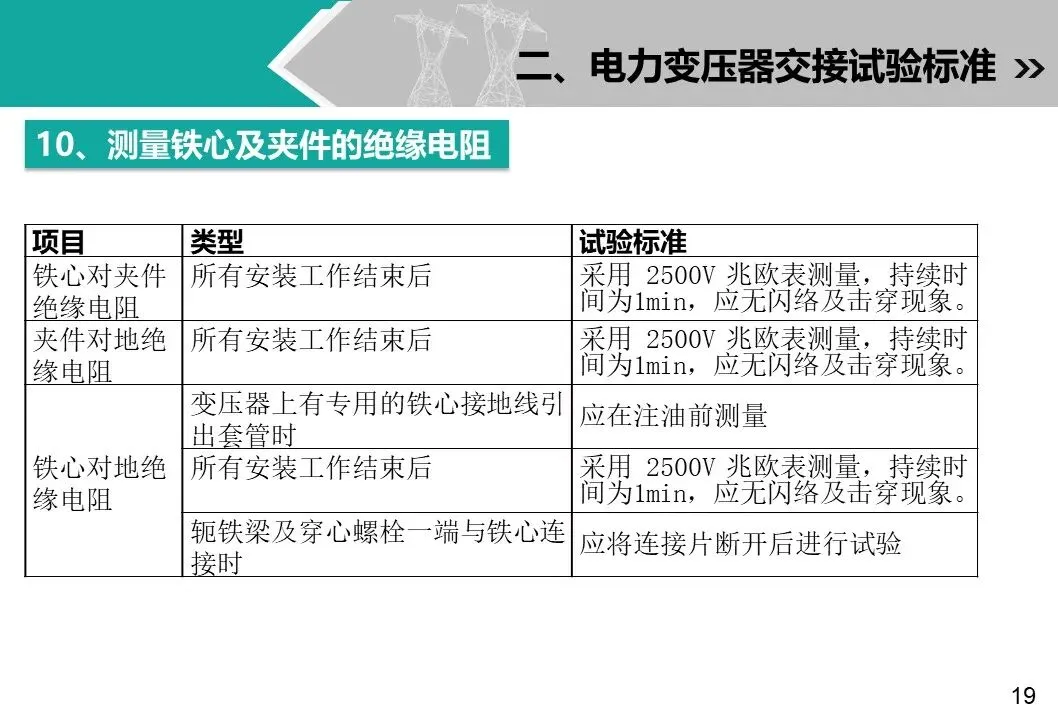

10 、测量铁芯及夹件的绝缘电阻；

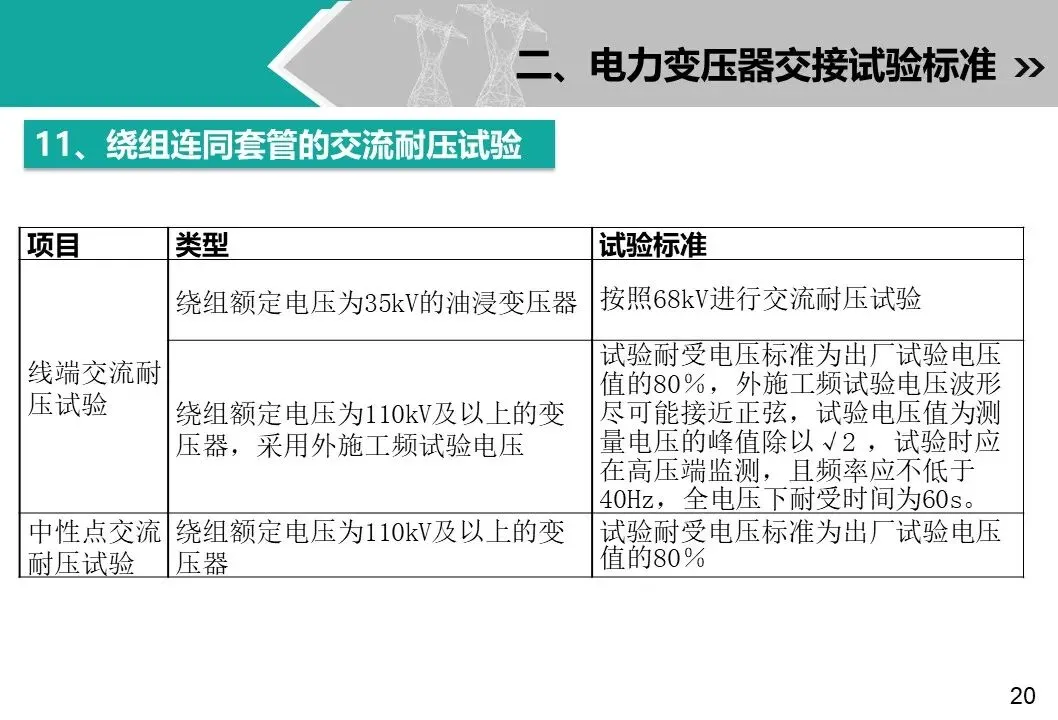

11、 绕组连同套管的交流耐压试验；

12 、绕组连同套管的长时感应电压试验带局部放电试验；

13 、额定电压下的冲击合闸试验；

14 、检查相位；

15、 测量噪音；

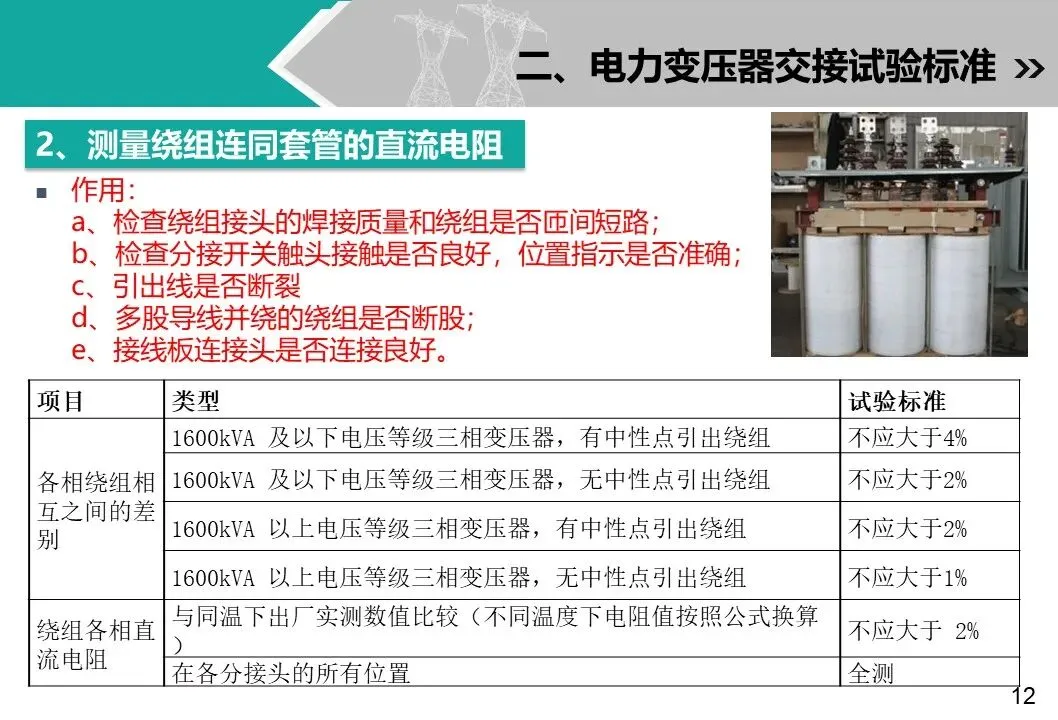

2、测量绕组连同套管的直流电阻

作用：

a、检查绕组接头的焊接质量和绕组是否匝间短路；

b、检查分接开关触头接触是否良好，位置指示是否准确；

c、引出线是否断裂

d、多股导线并绕的绕组是否断股；

e、接线板连接头是否连接良好。

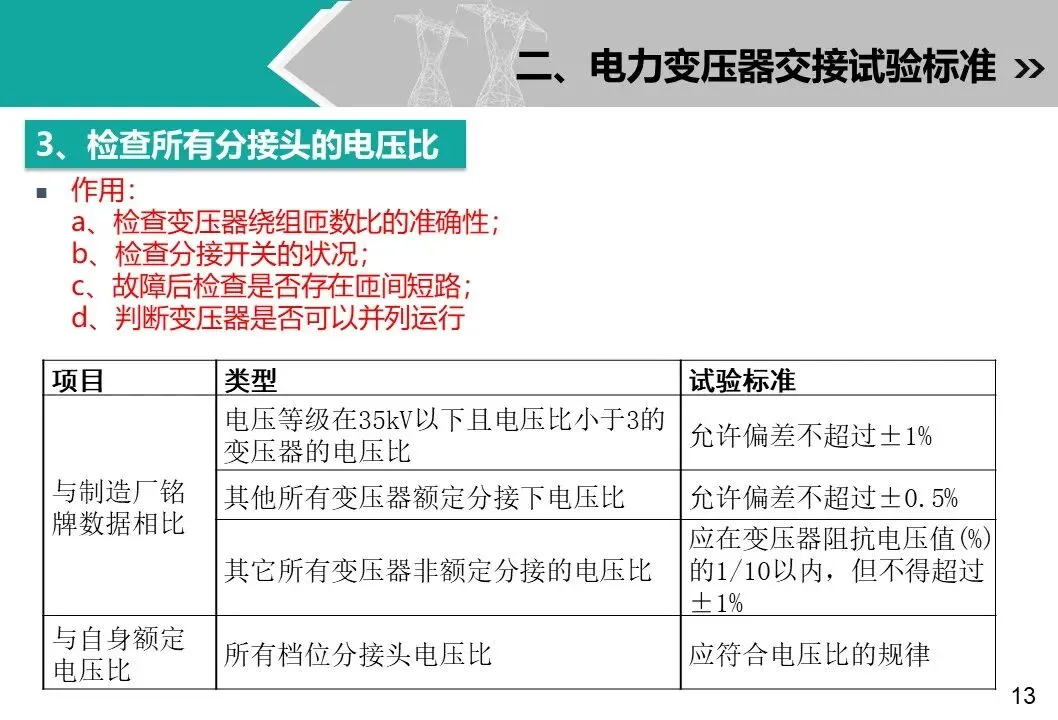

3、检查所有分接头的电压比

作用：

a、检查变压器绕组匝数比的准确性；

b、检查分接开关的状况；

c、故障后检查是否存在匝间短路；

d、判断变压器是否可以并列运行
