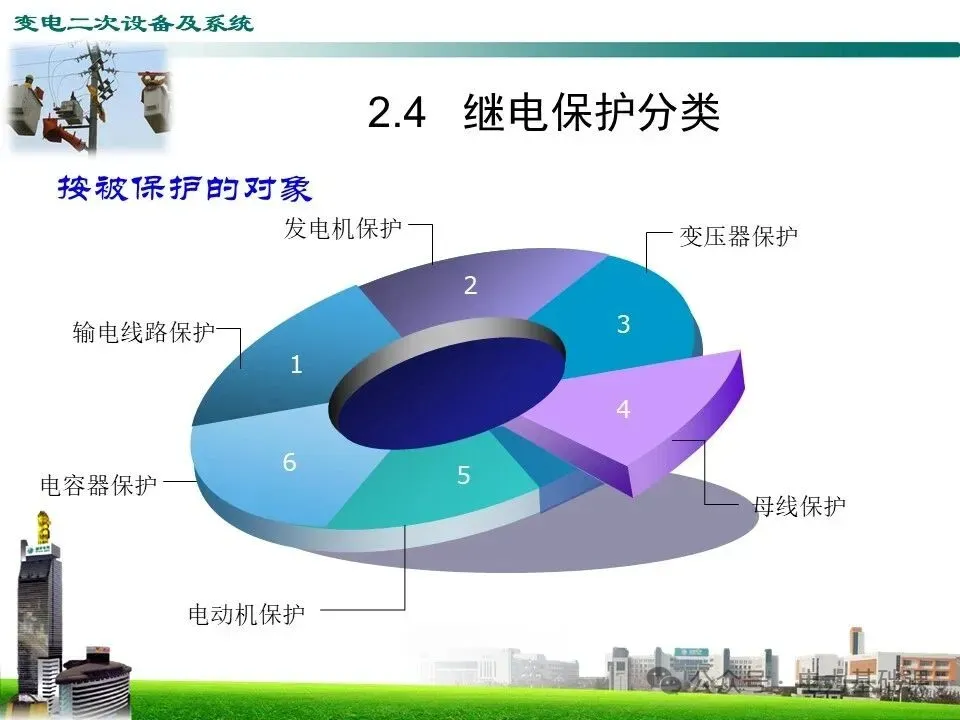

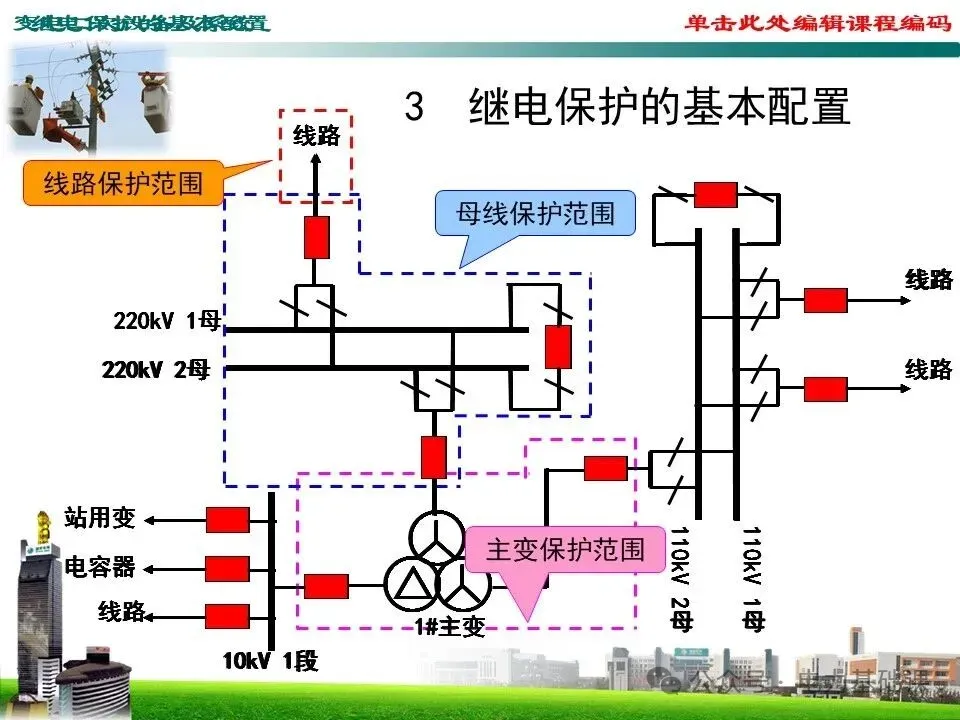

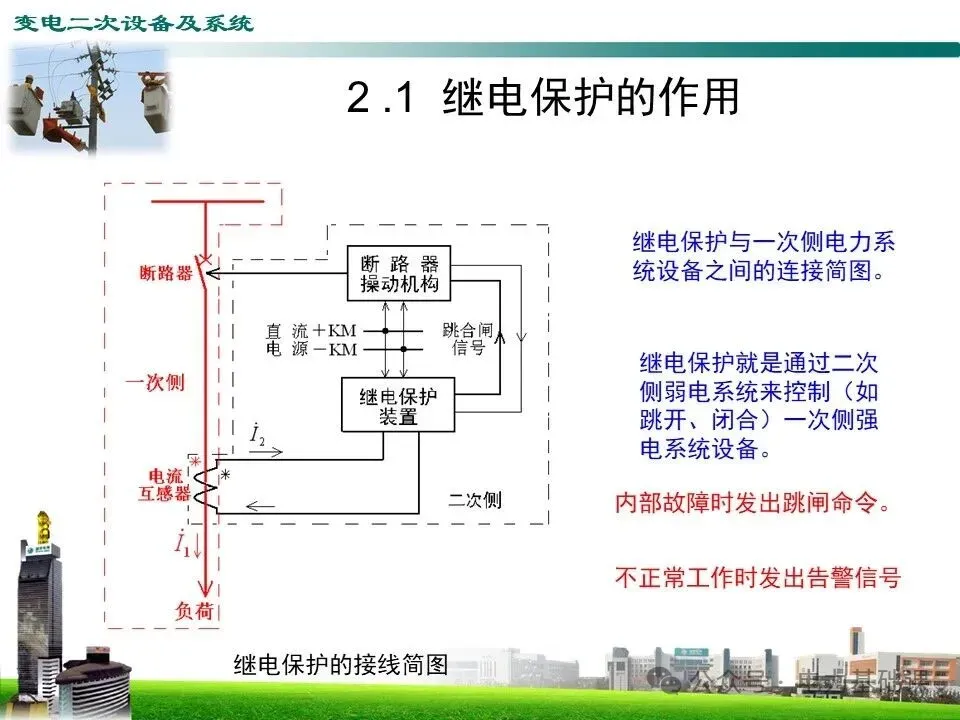

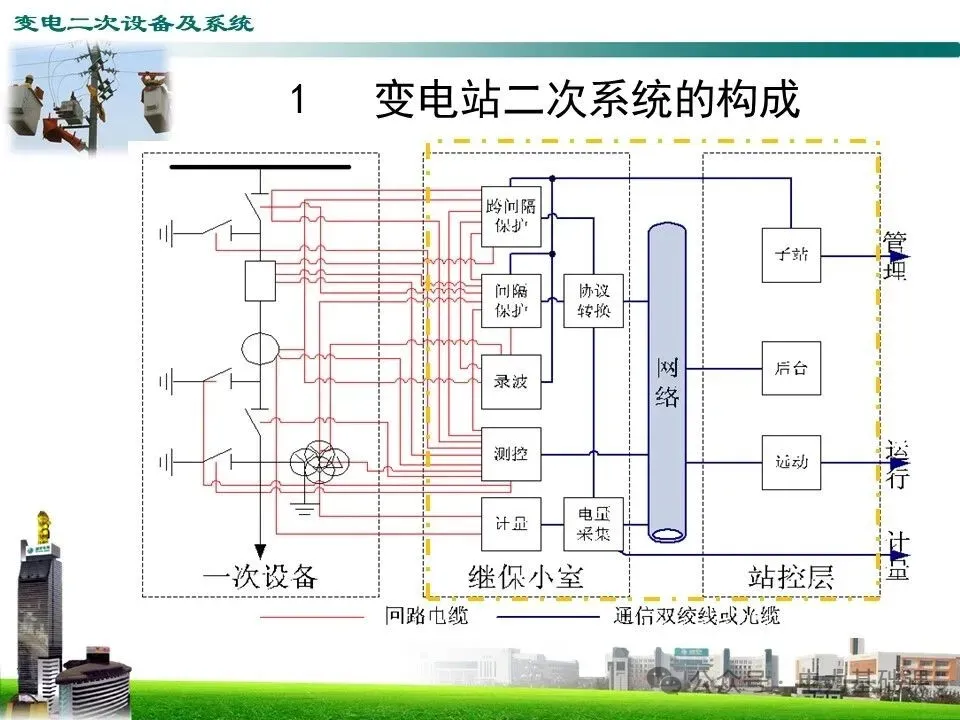

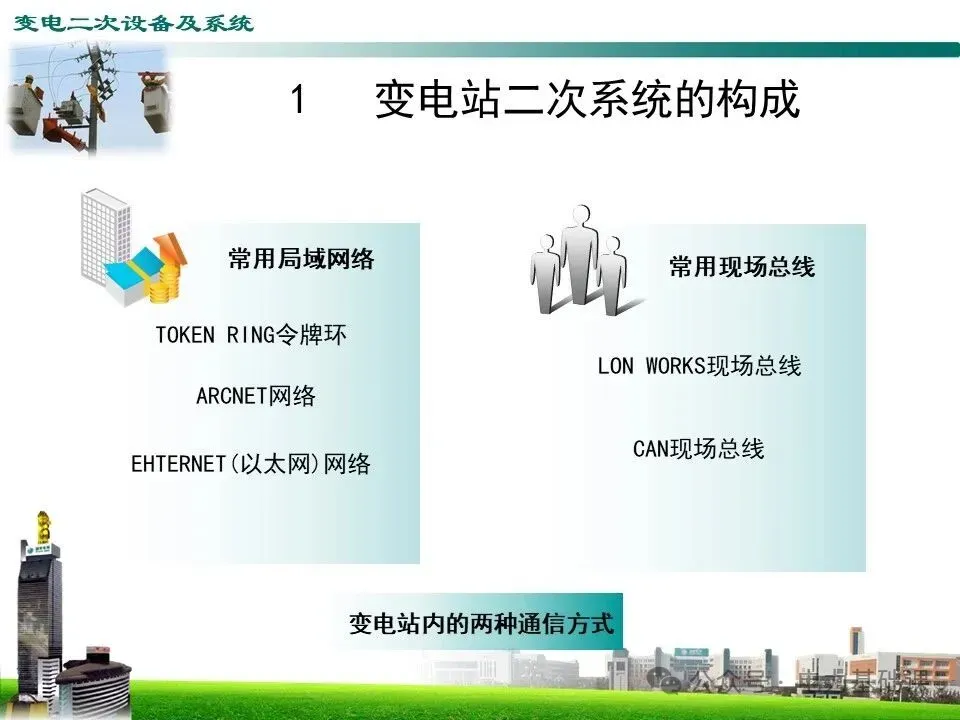

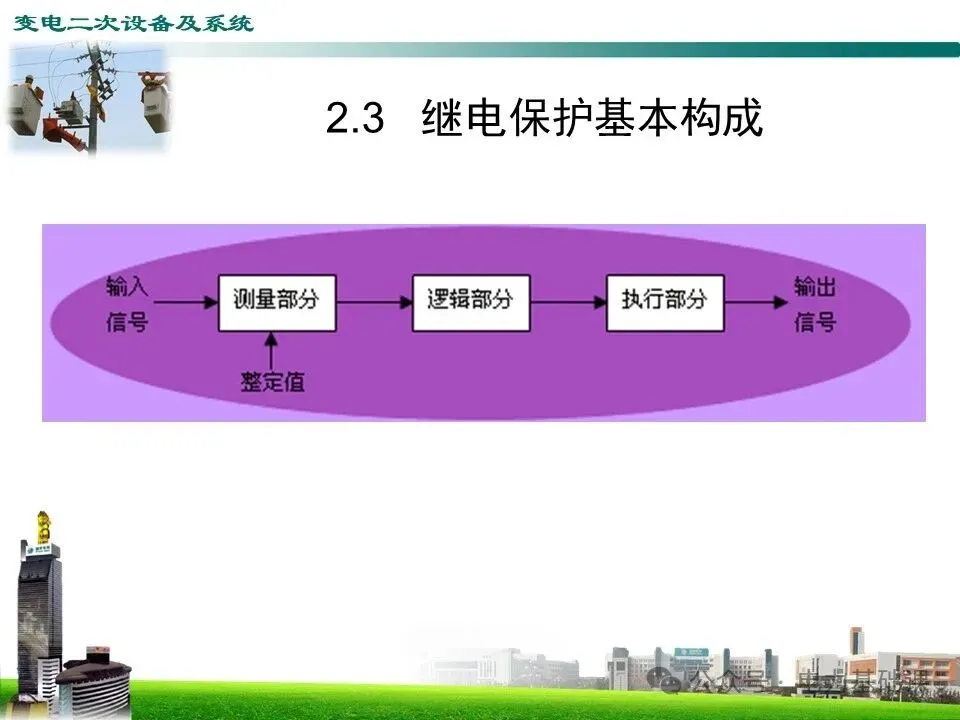

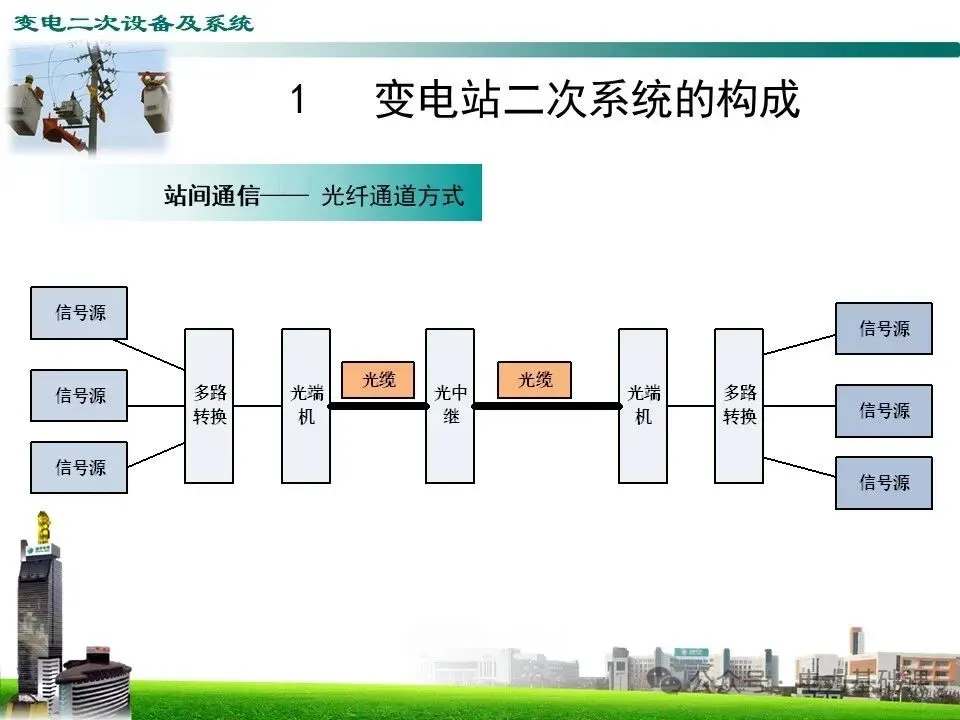

继电保护与一次侧电力系统设备之间的连接简图。
继电保护就是通过二次侧弱电系统来控制（如跳开、闭合）一次侧强电系统设备。

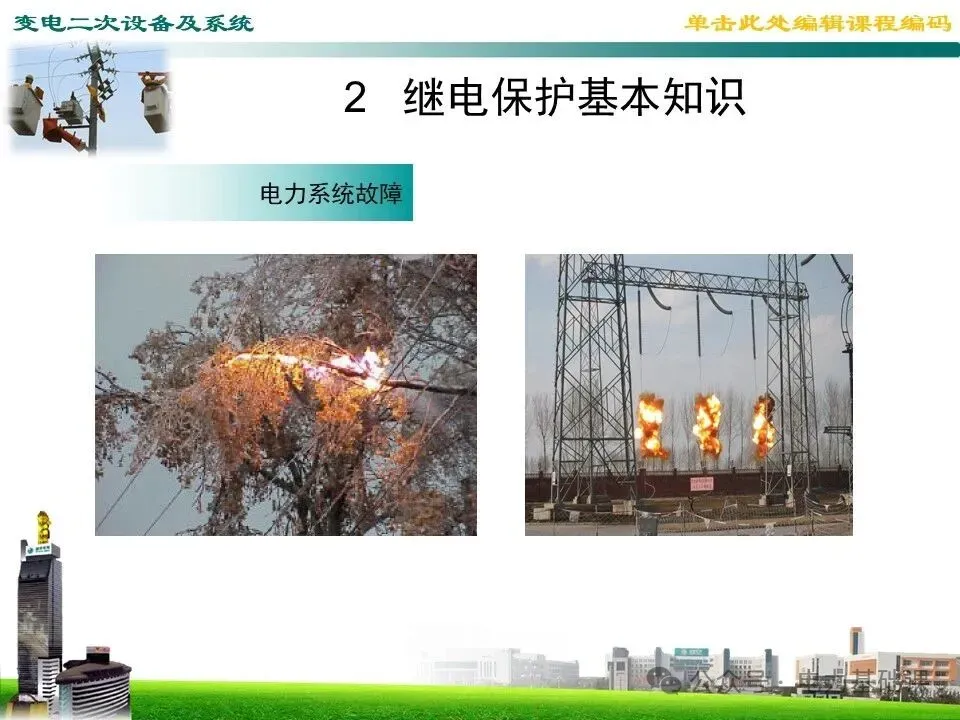

内部故障时发出跳闸命令。
不正常工作时发出告警信号

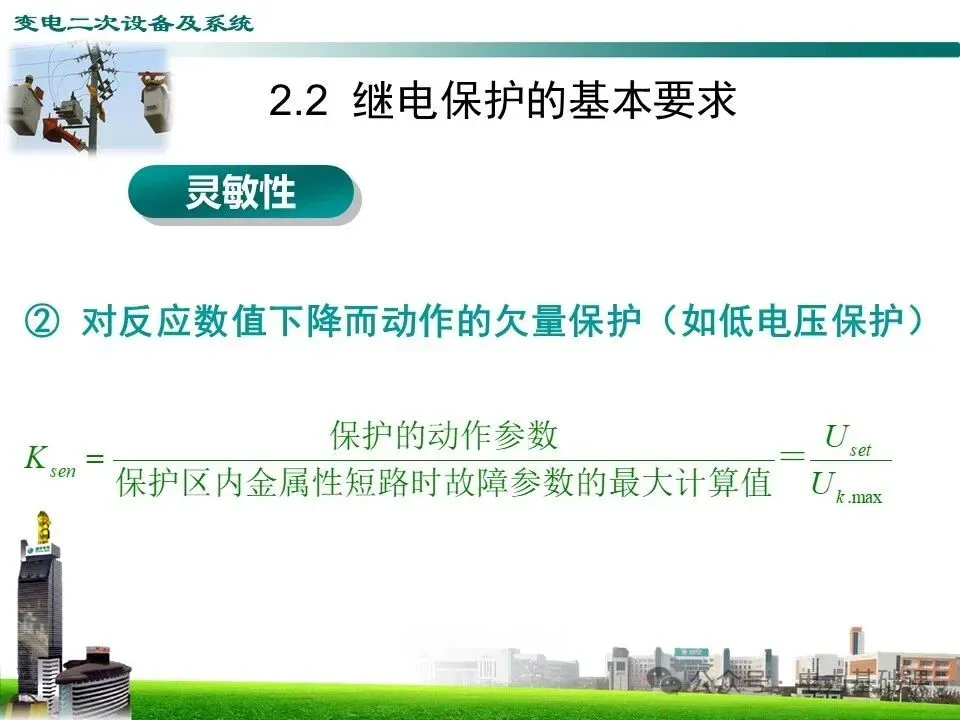

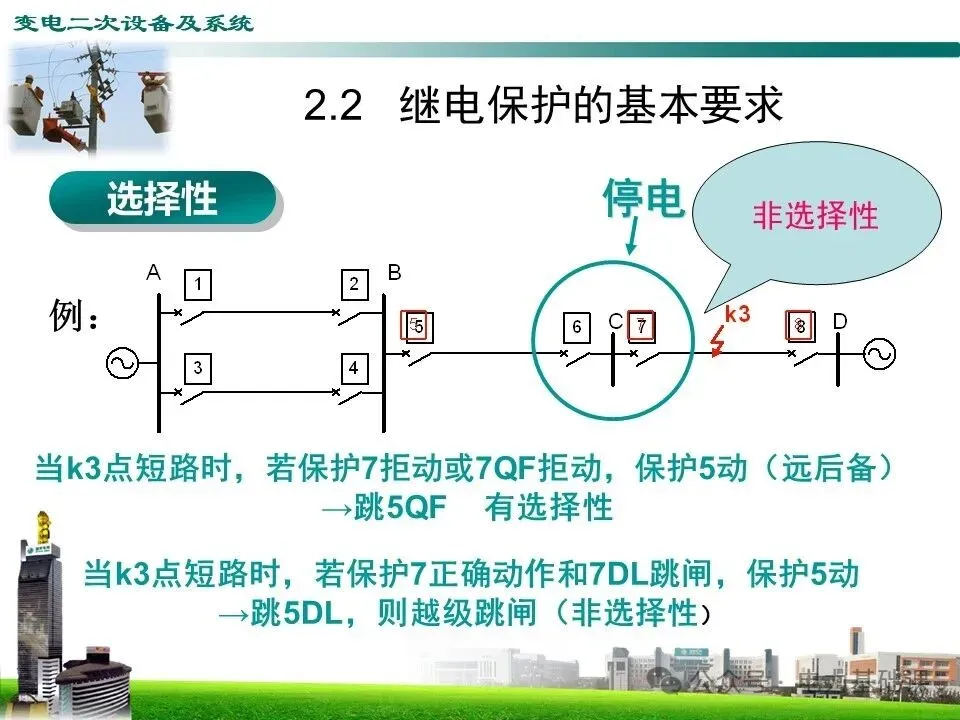

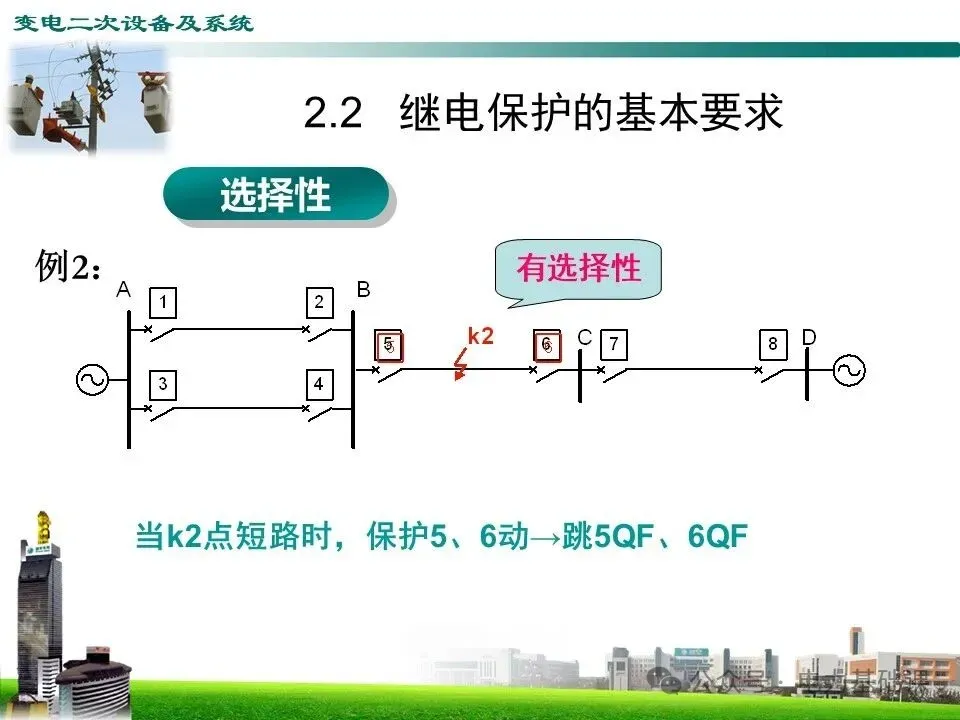

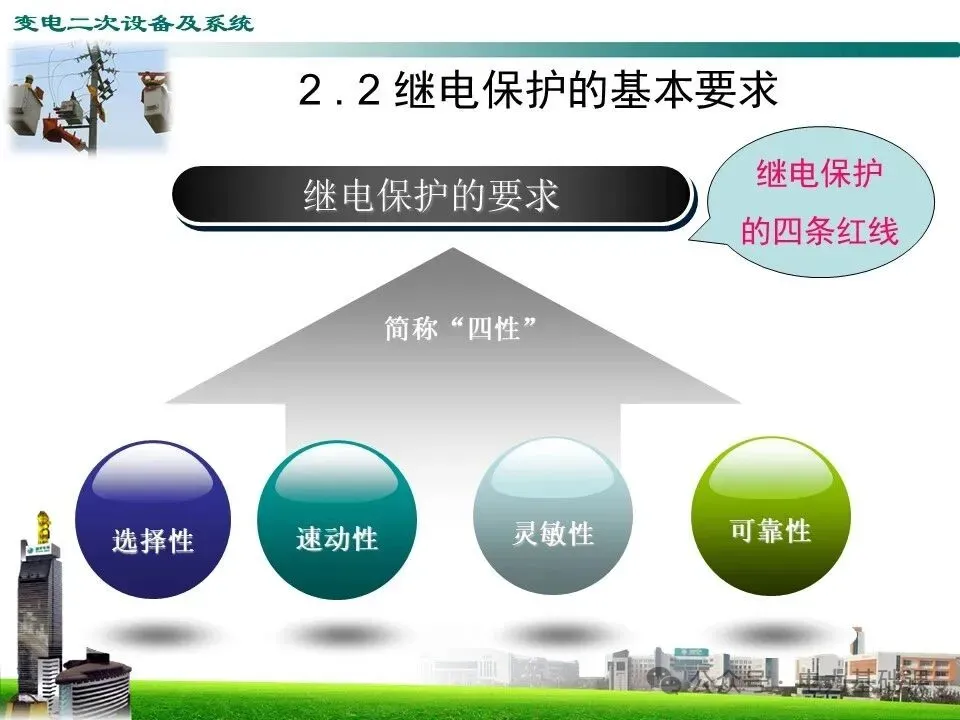

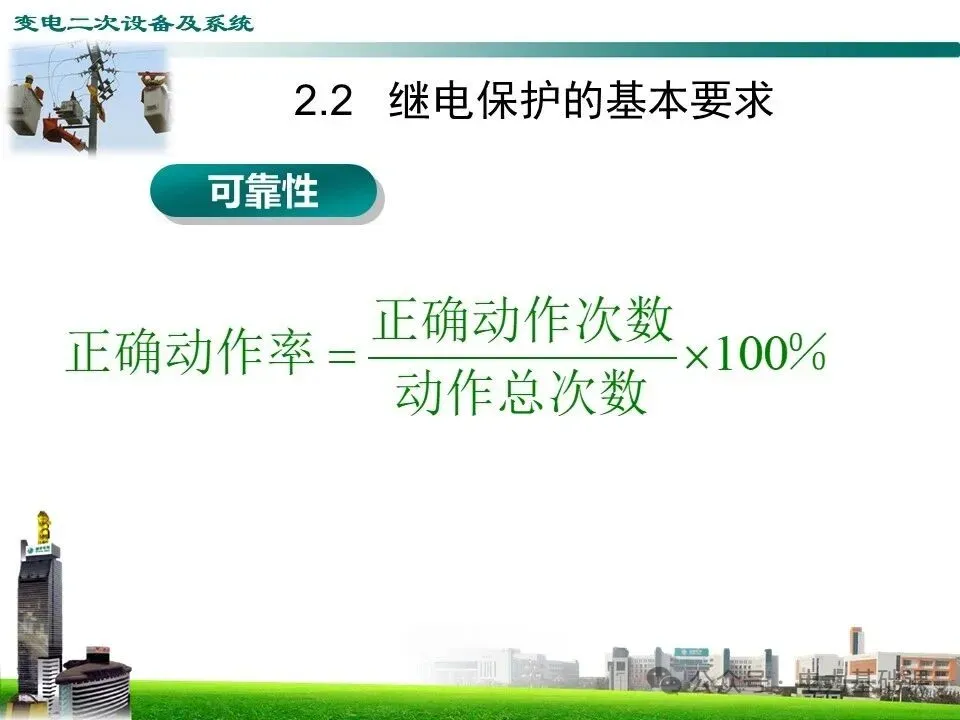

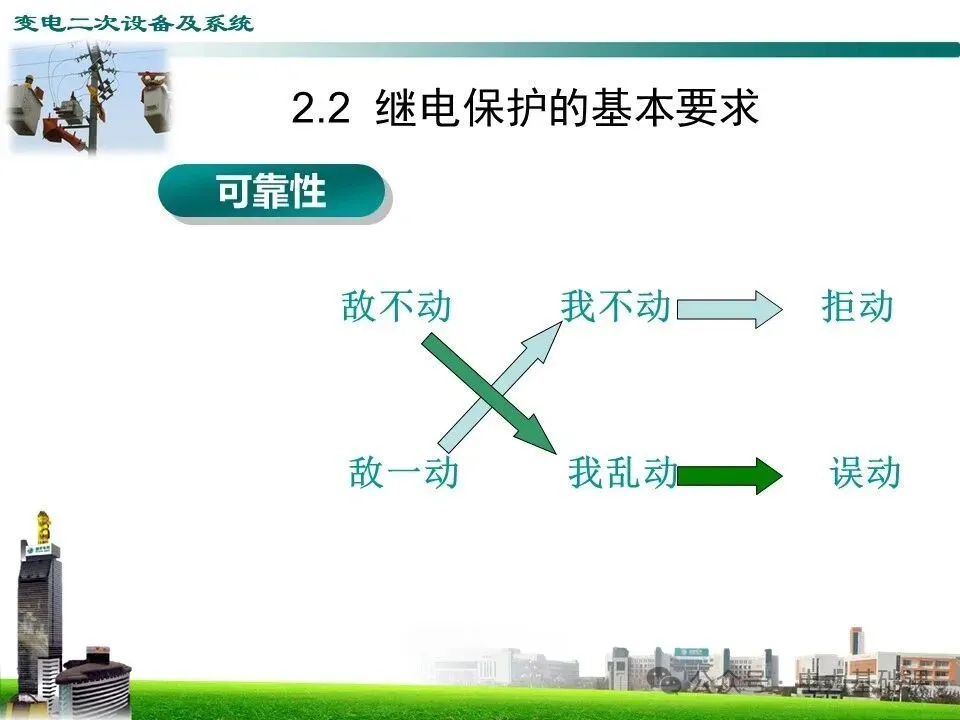

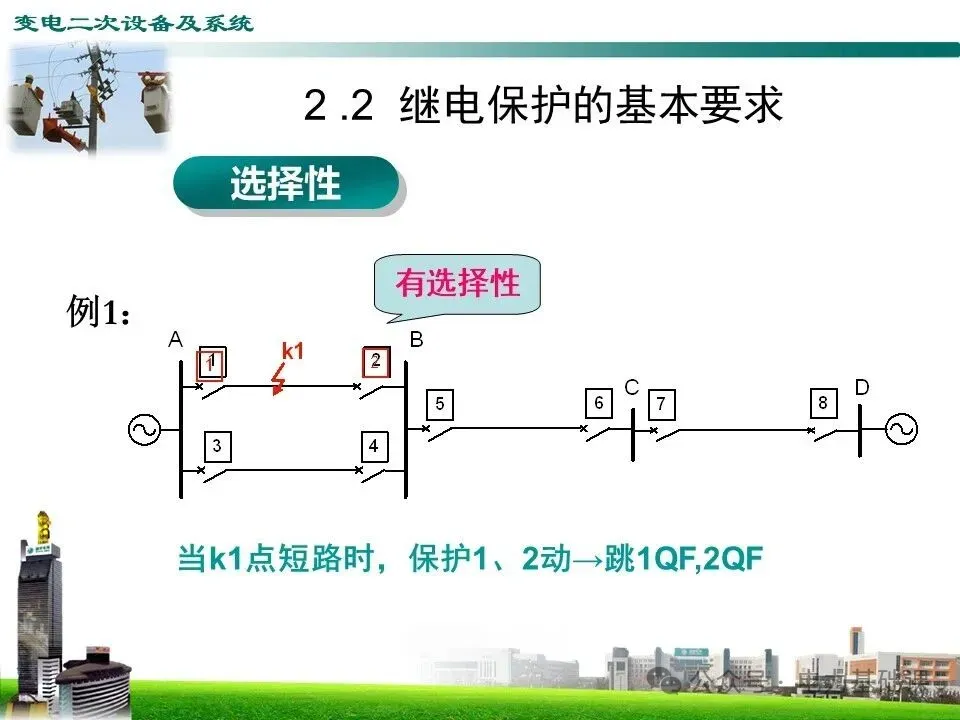

当k3点短路时，若保护7拒动或7QF拒动，保护5动（远后备）
→跳5QF 有选择性
当k3点短路时，若保护7正确动作和7DL跳闸，保护5动
→跳5DL，则越级跳闸（非选择性）

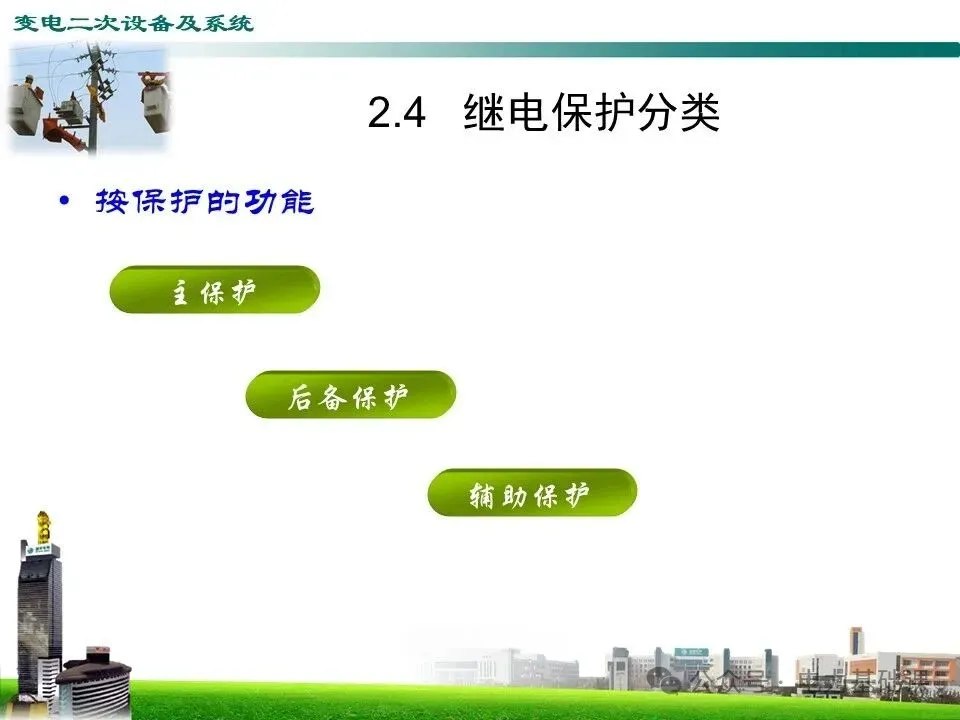

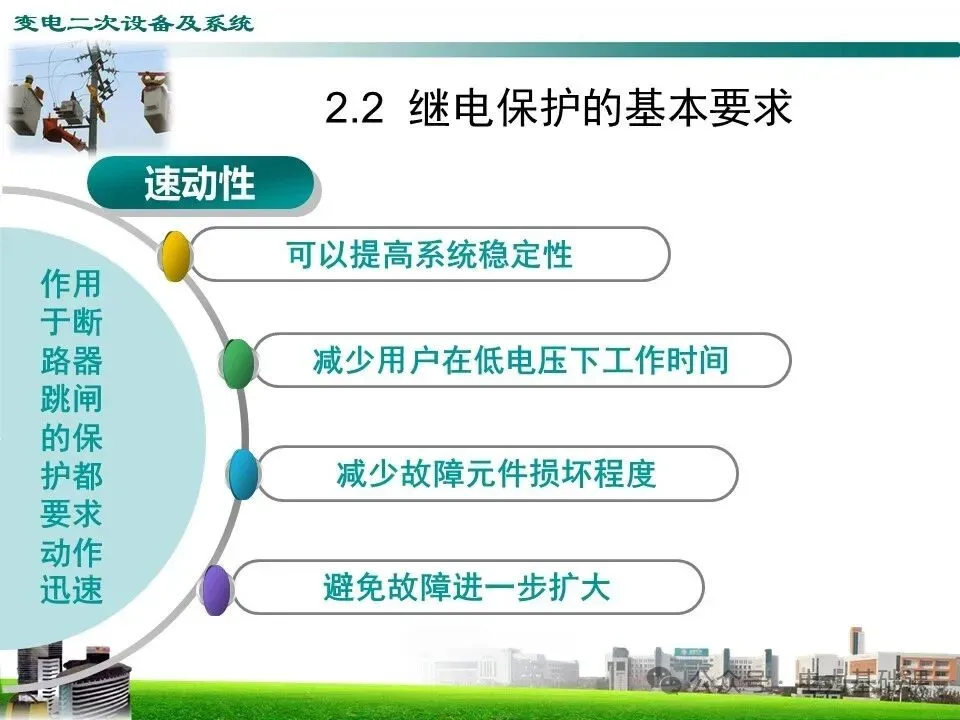

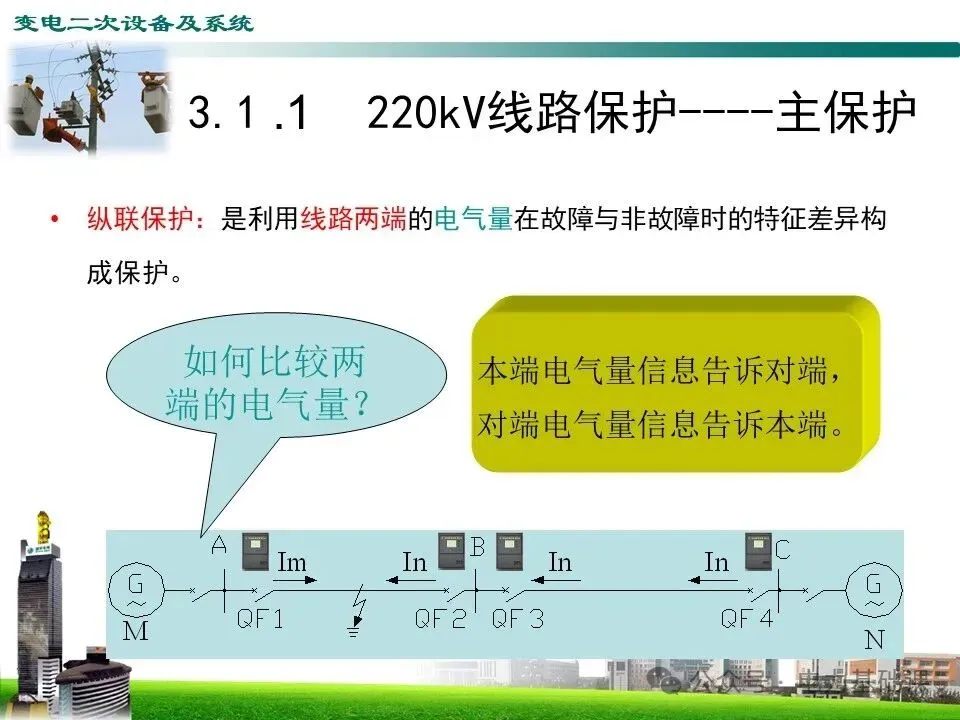

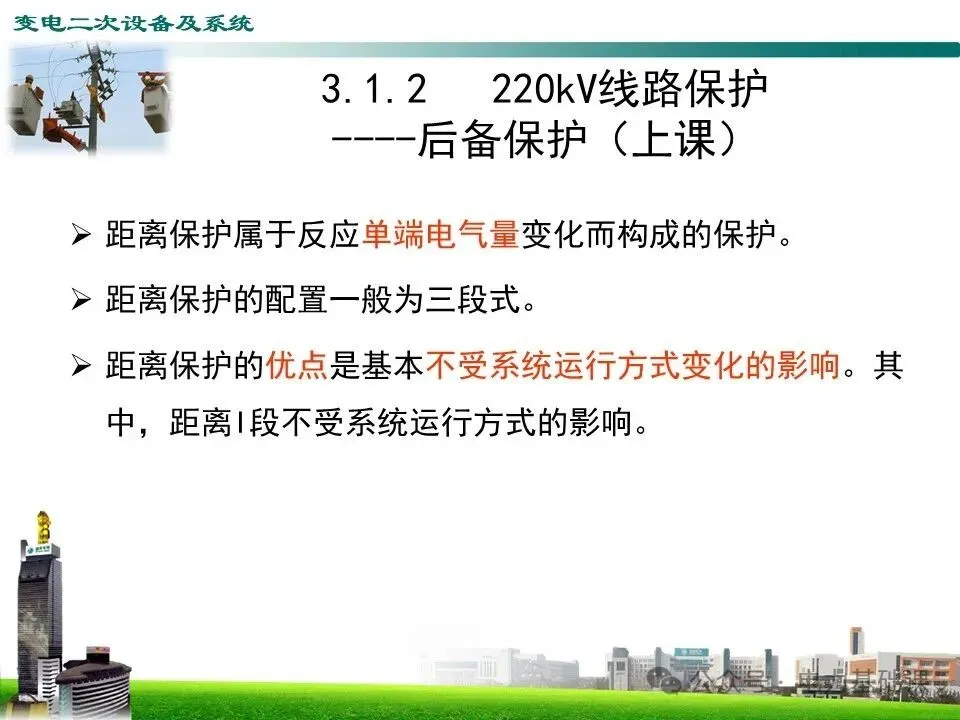

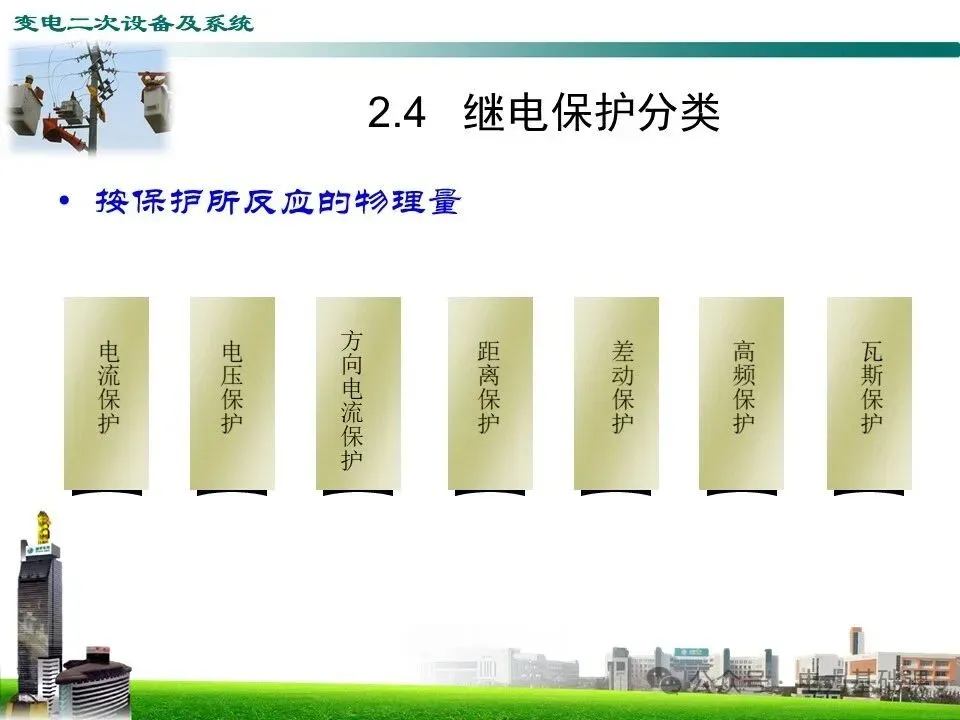

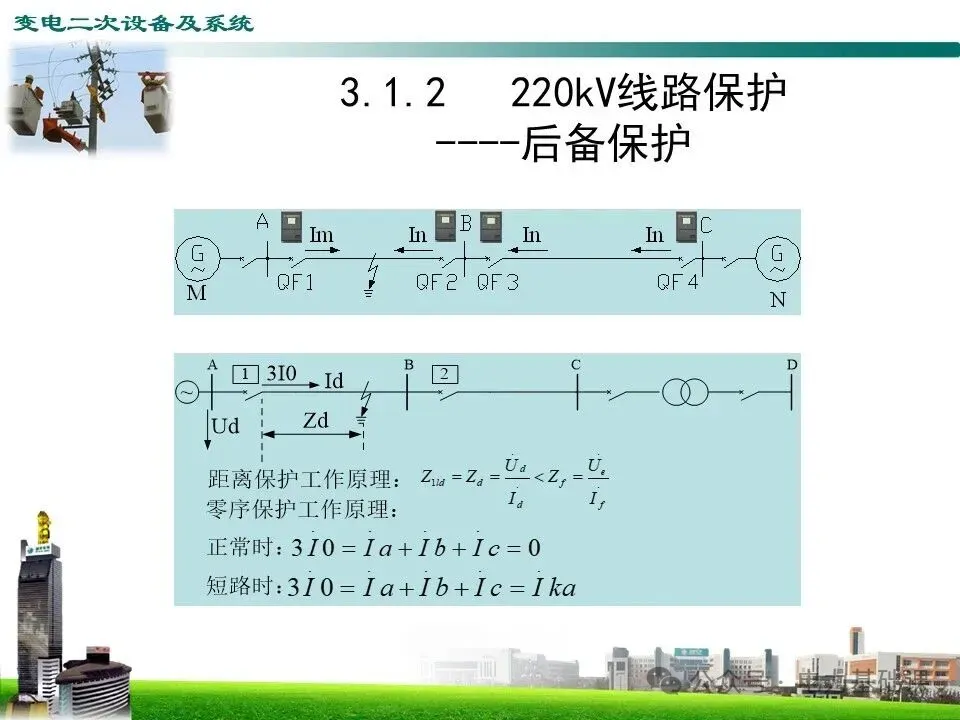

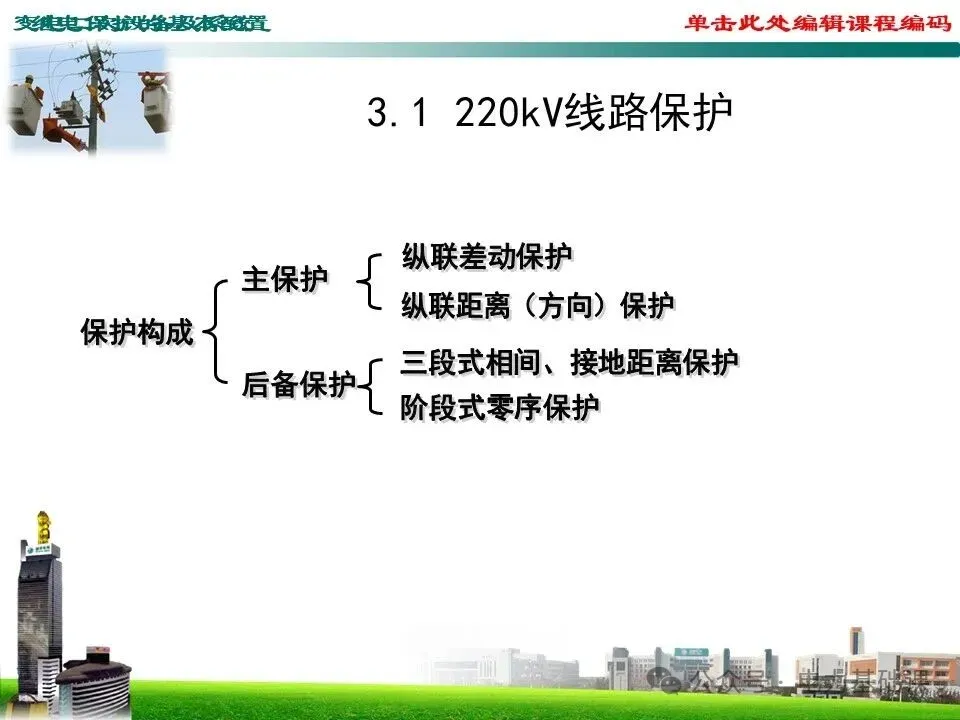

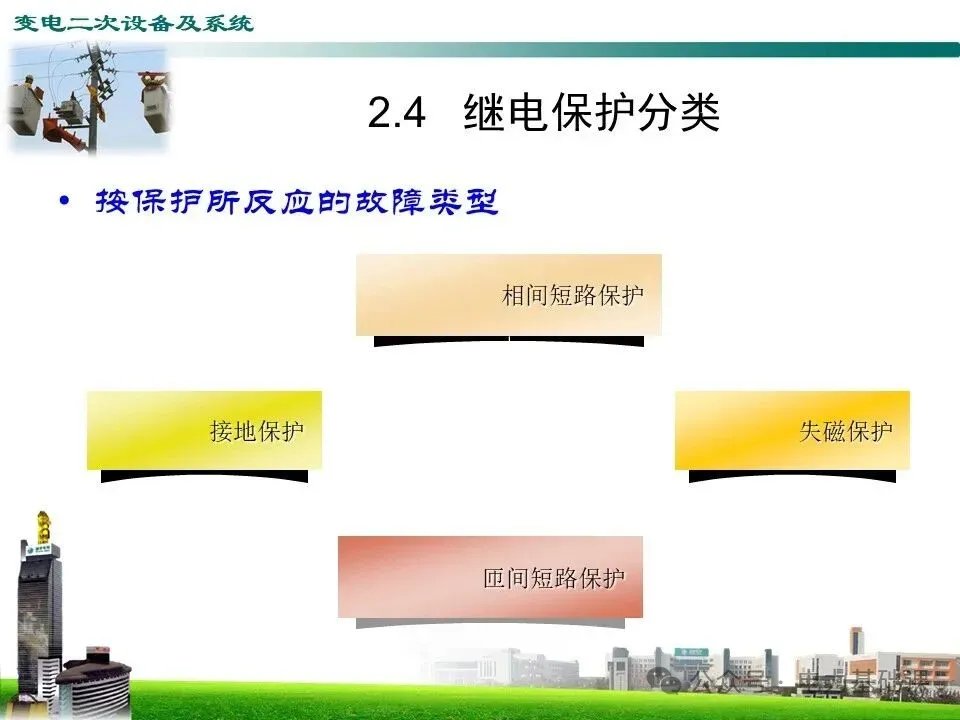

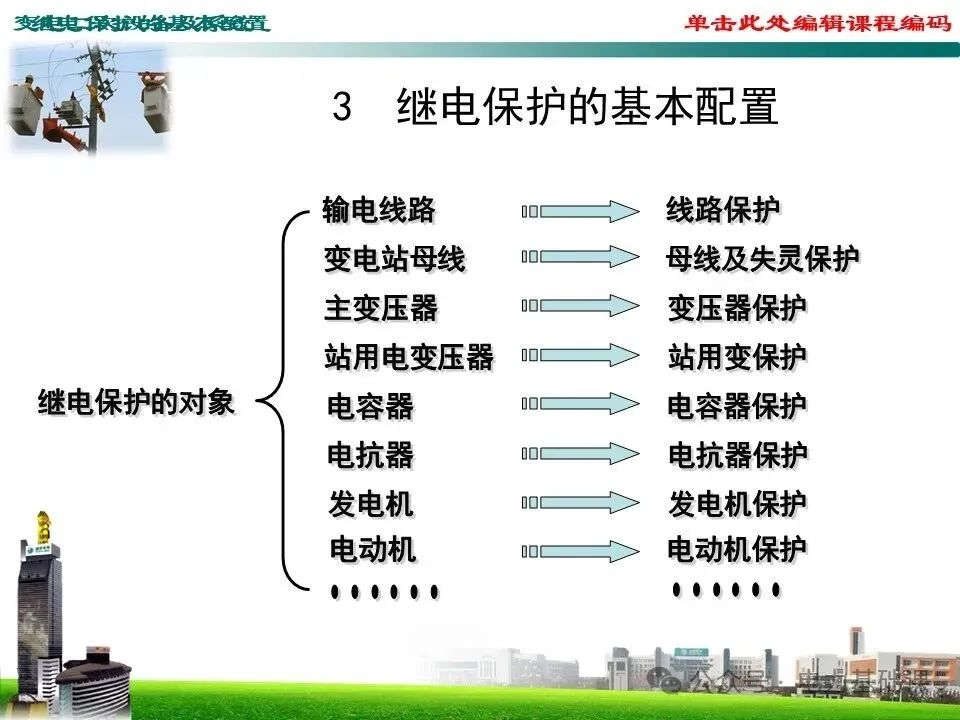

距离保护属于反应单端电气量变化而构成的保护。
距离保护的配置一般为三段式。
距离保护的优点是基本不受系统运行方式变化的影响。其中，距离I段不受系统运行方式的影响。

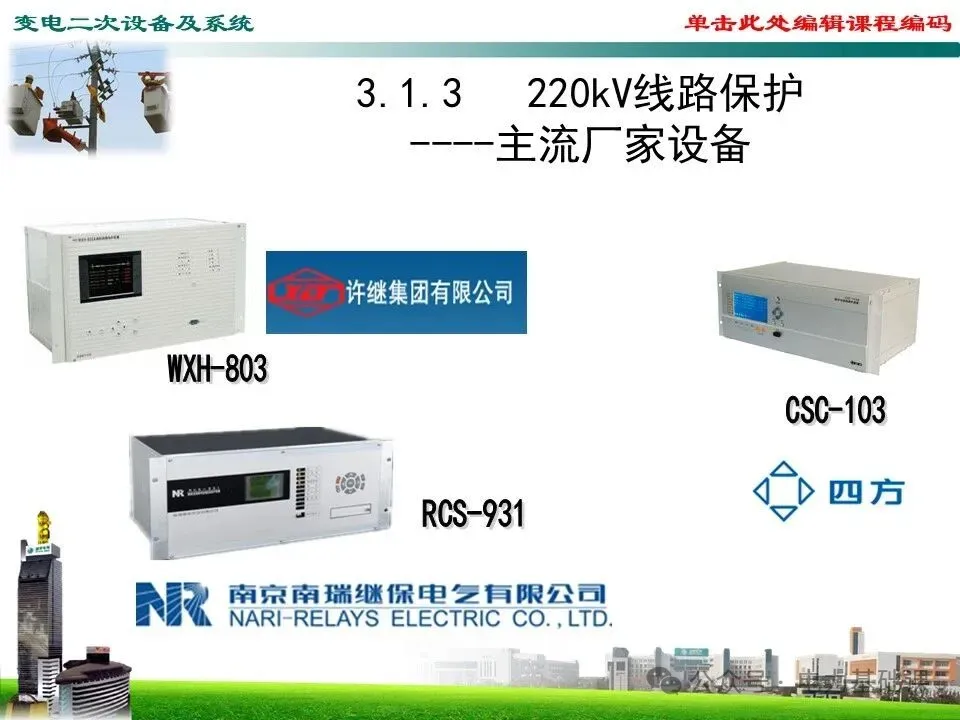

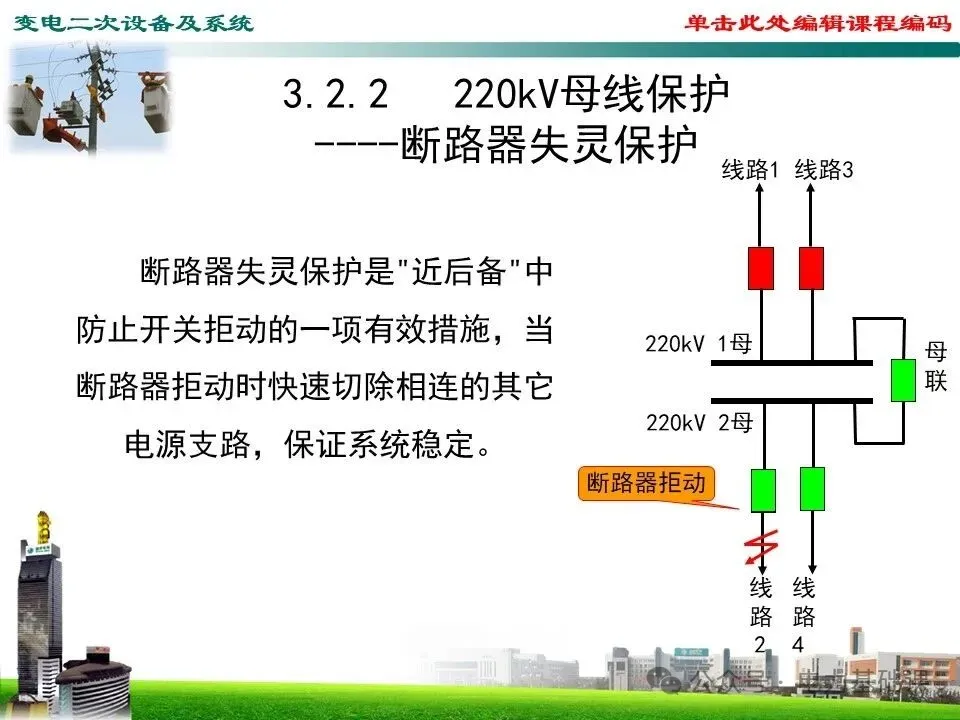

断路器失灵保护：
当系统发生故障,故障元件的保护动作而其开关操作失灵拒绝跳闸时,通过故障元件的保护作用其所在母线相邻开关跳闸,有条件的还可以利用通道,使远端有关开关同时跳闸的保护称为开关失灵保护。开关失灵保护是"近后备"中防止开关拒动的一项有效措施，当断路器拒动时快速切除相连的其它电源支路，保证系统稳定。

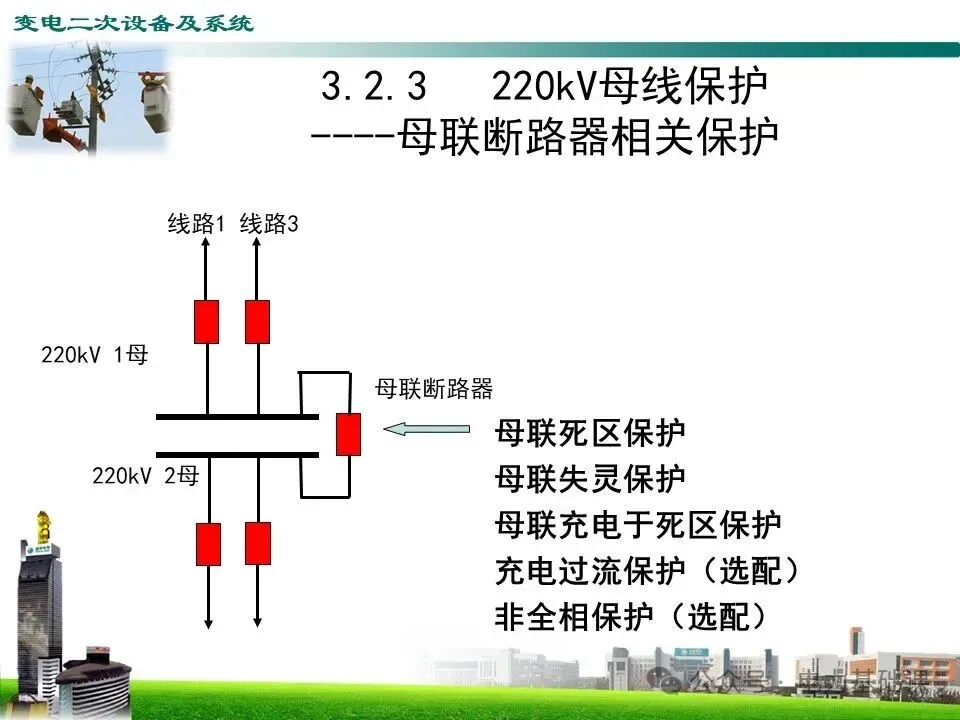

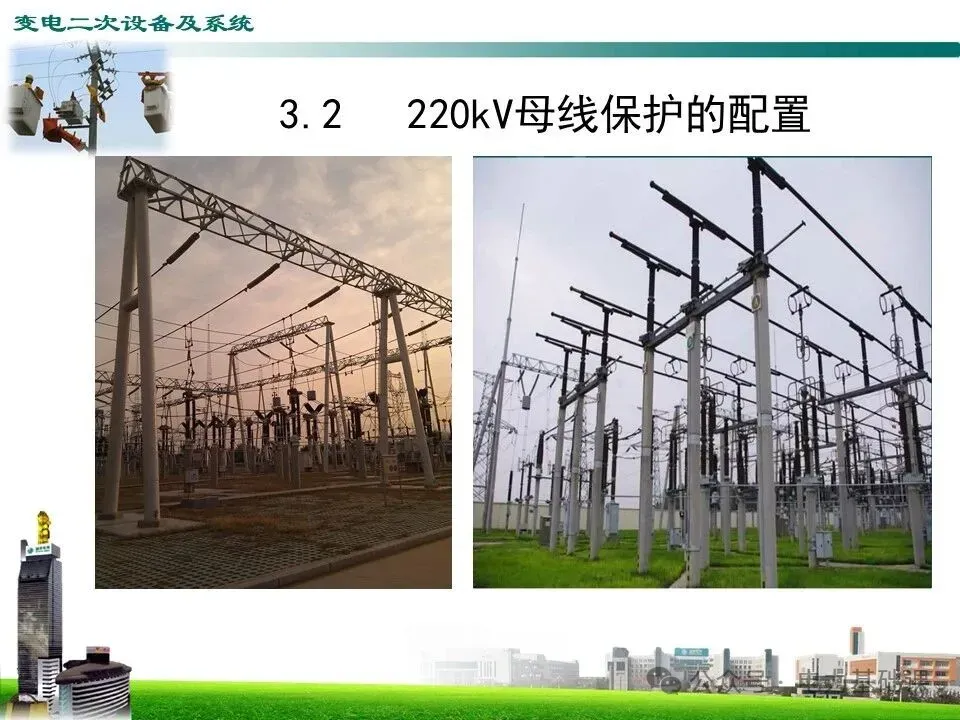

220kV母联开关相关保护：母联死区保护、母联失灵保护、母联充电于死区保护、充电过流保护（选配）、非全相保护（选配）。

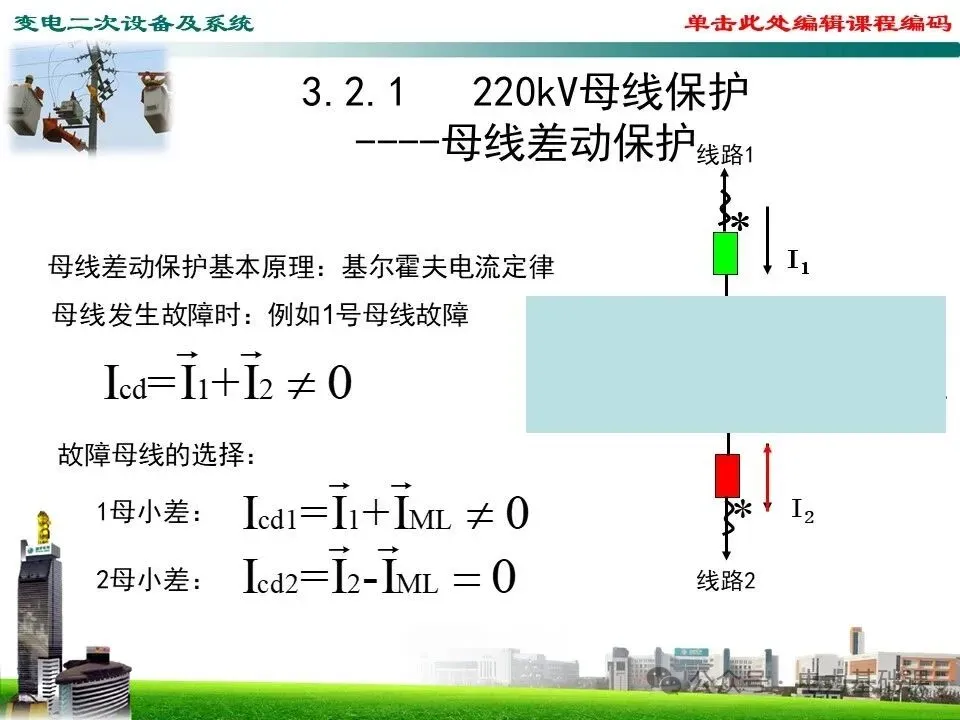

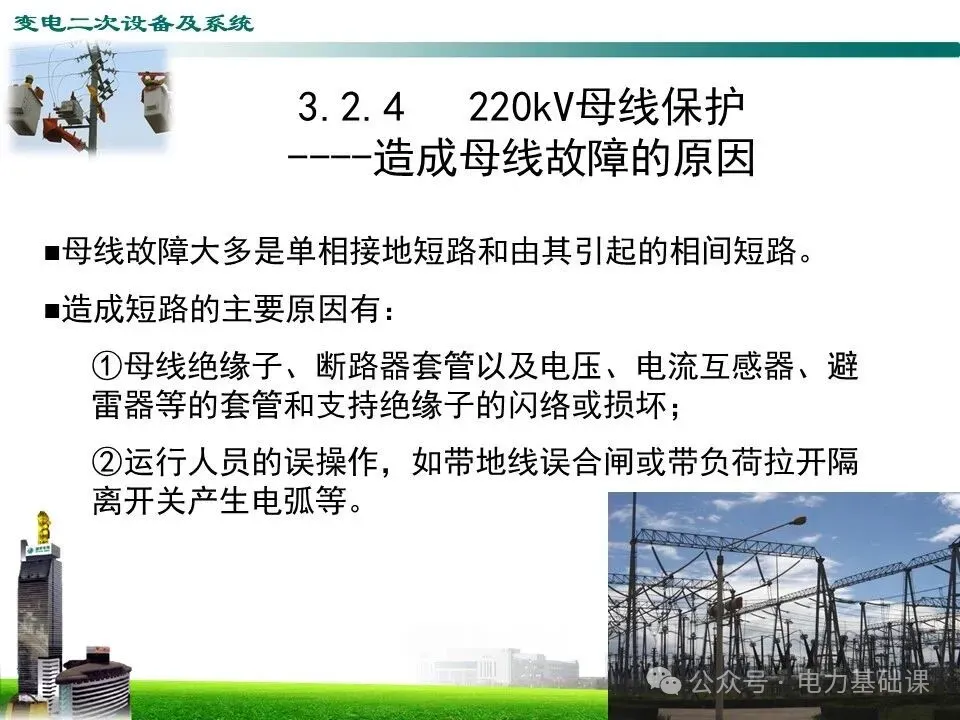

母线故障大多是单相接地短路和由其引起的相间短路。
造成短路的主要原因有：
①母线绝缘子、断路器套管以及电压、电流互感器、避雷器等的套管和支持绝缘子的闪络或损坏；
②运行人员的误操作，如带地线误合闸或带负荷拉开隔离开关产生电弧等。

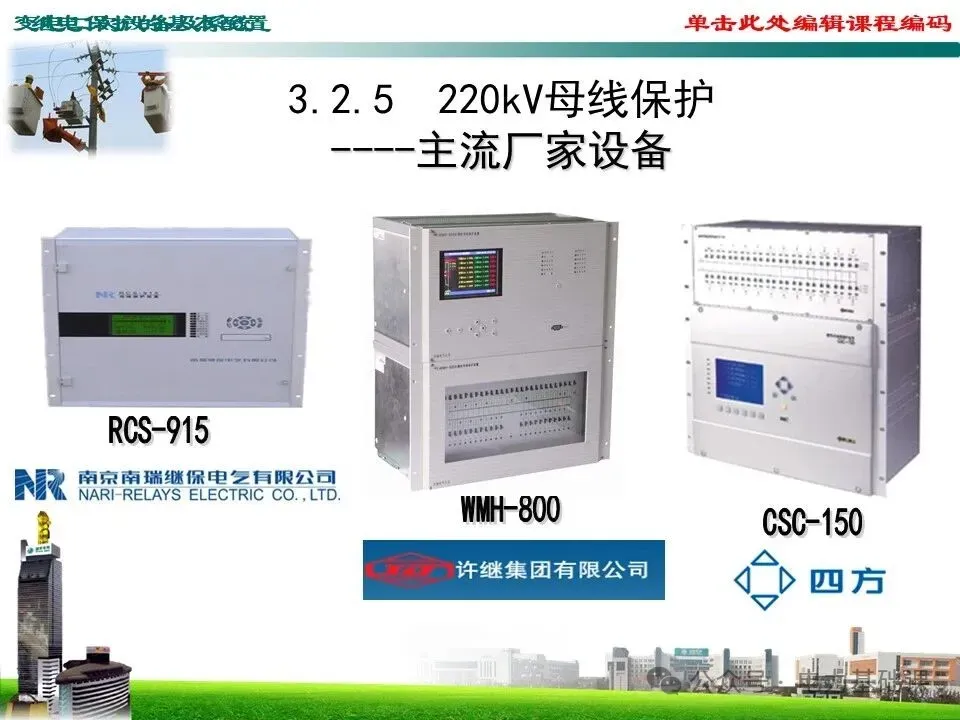

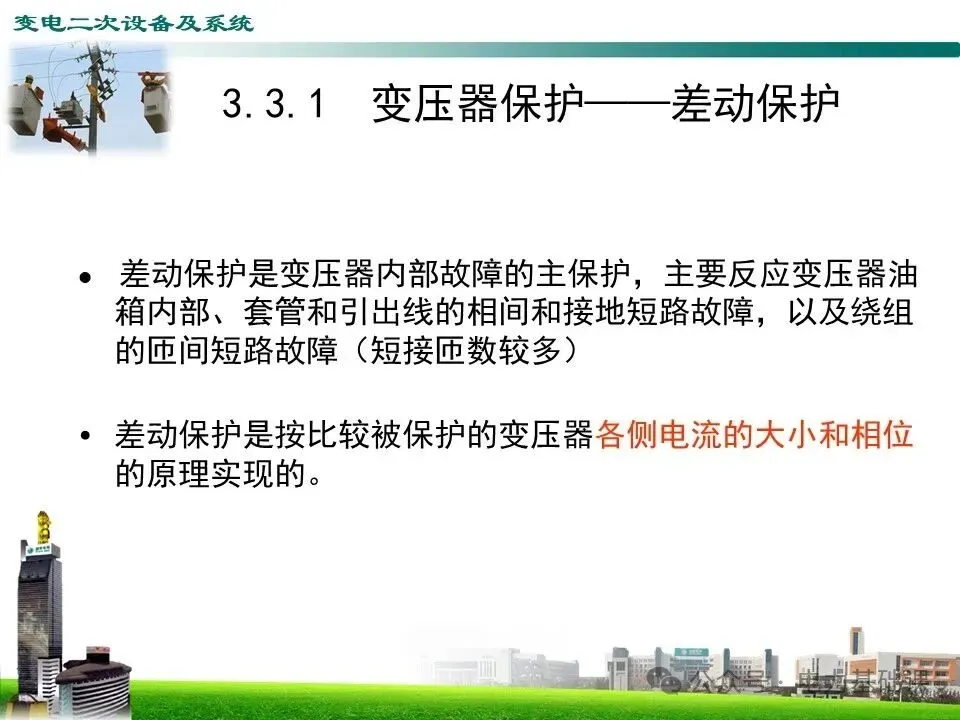

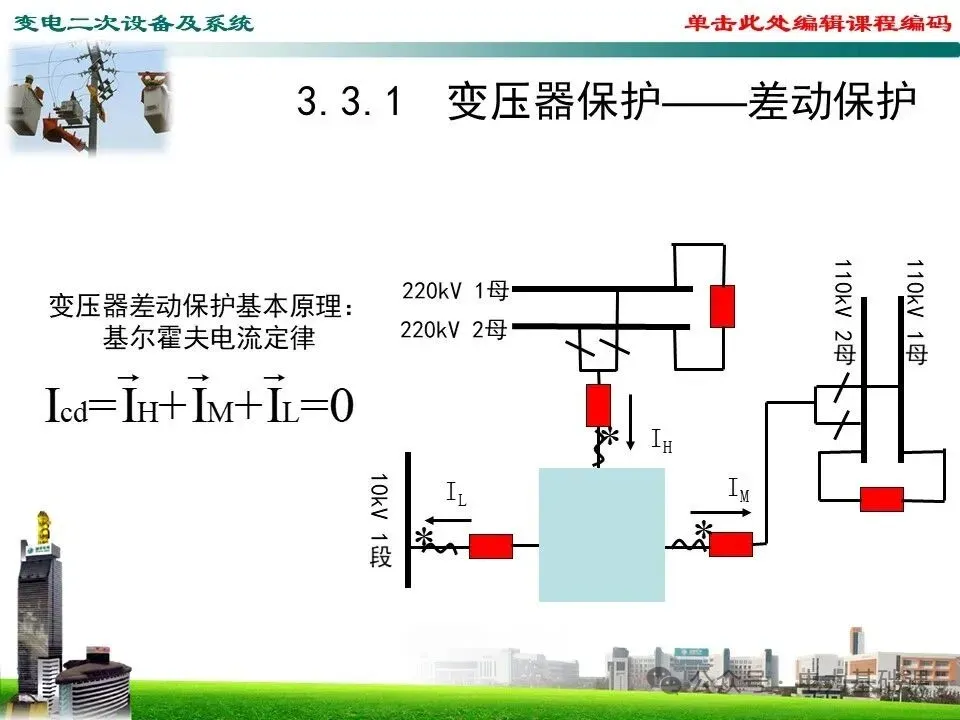

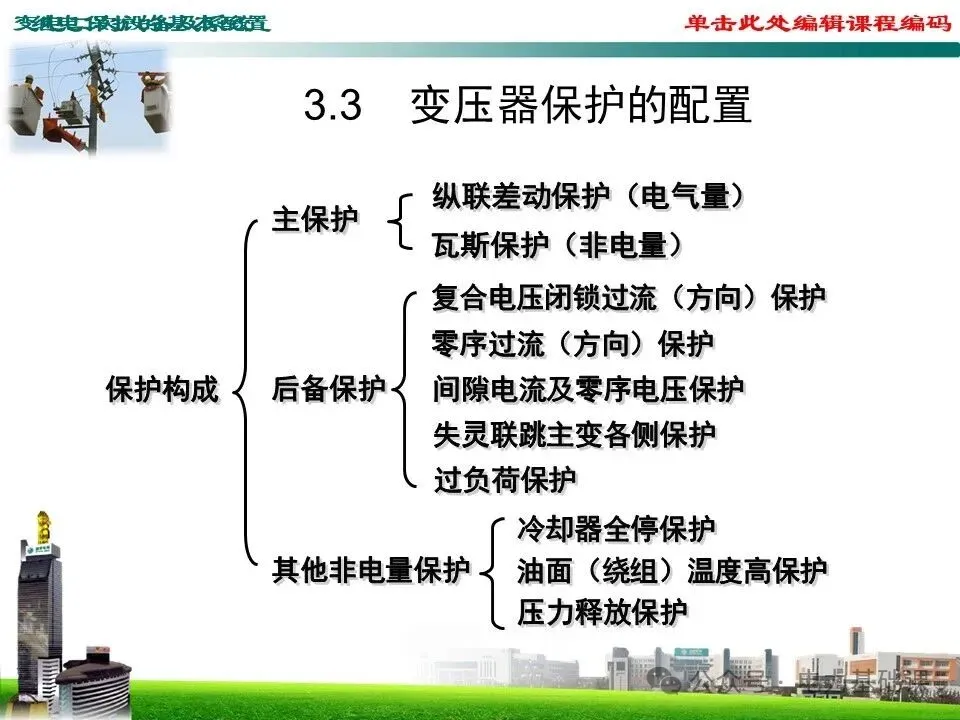

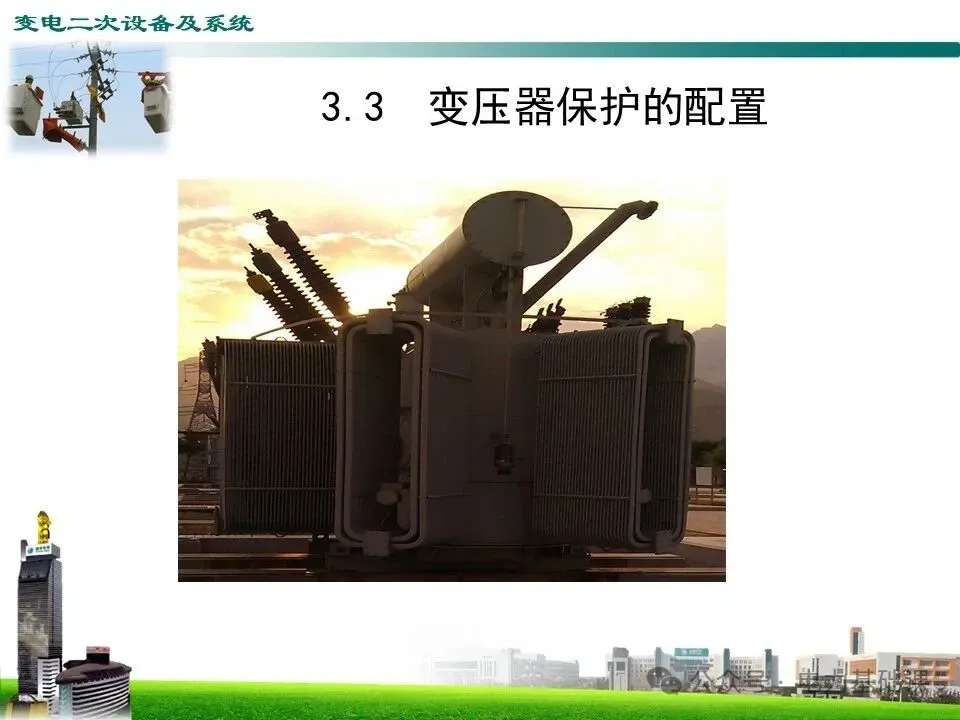

差动保护是变压器内部故障的主保护，主要反应变压器油箱内部、套管和引出线的相间和接地短路故障，以及绕组的匝间短路故障（短接匝数较多）
差动保护是按比较被保护的变压器各侧电流的大小和相位的原理实现的。

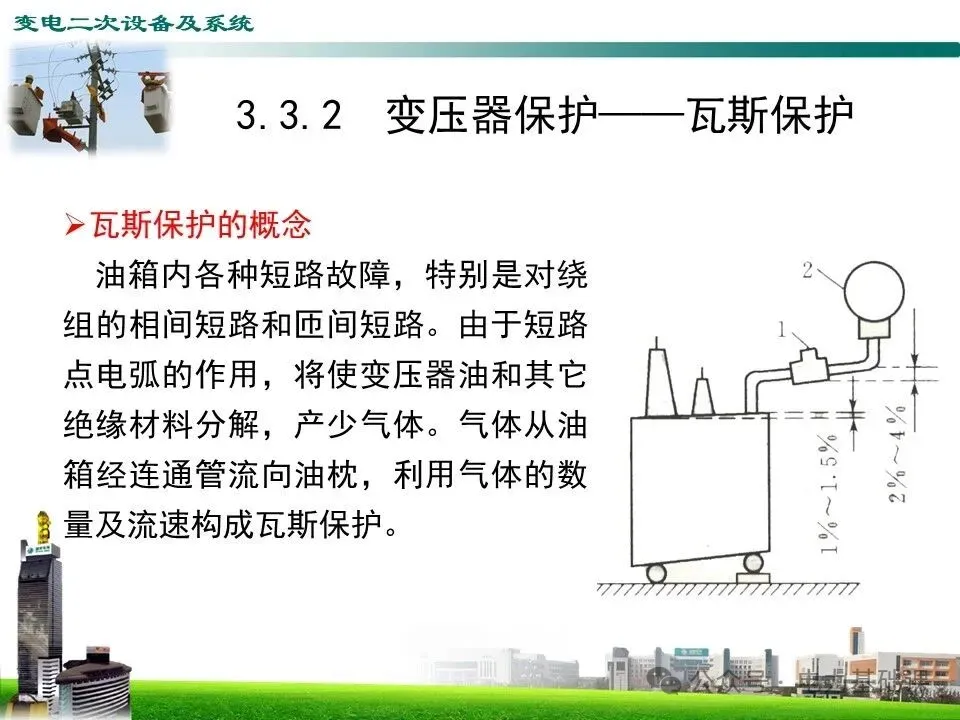

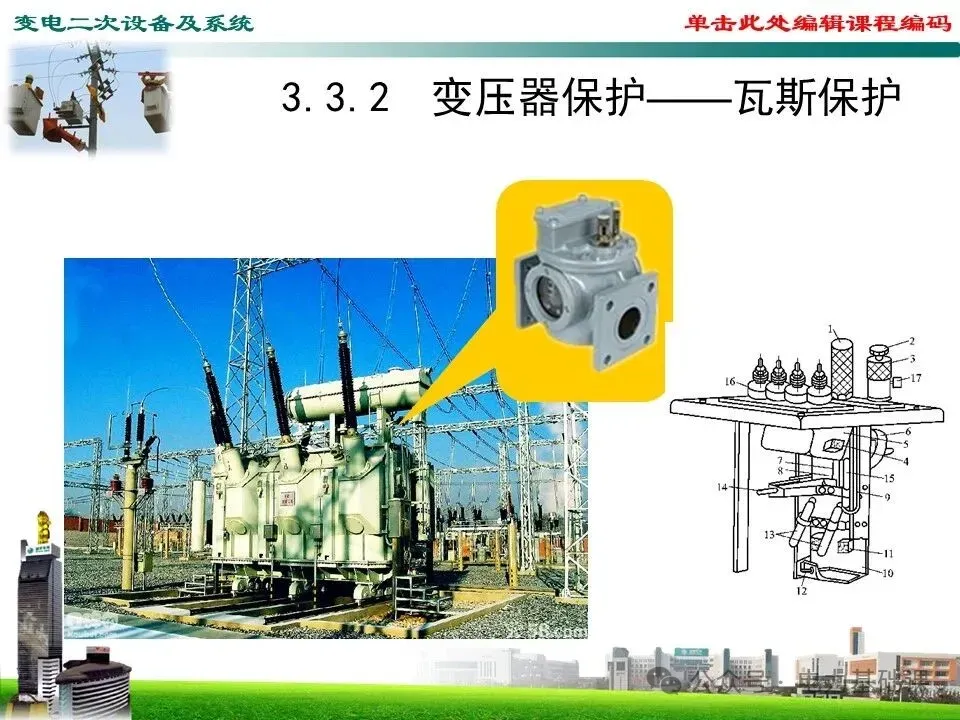

瓦斯保护的概念
油箱内各种短路故障，特别是对绕组的相间短路和匝间短路。由于短路点电弧的作用，将使变压器油和其它绝缘材料分解，产少气体。气体从油箱经连通管流向油枕，利用气体的数量及流速构成瓦斯保护。

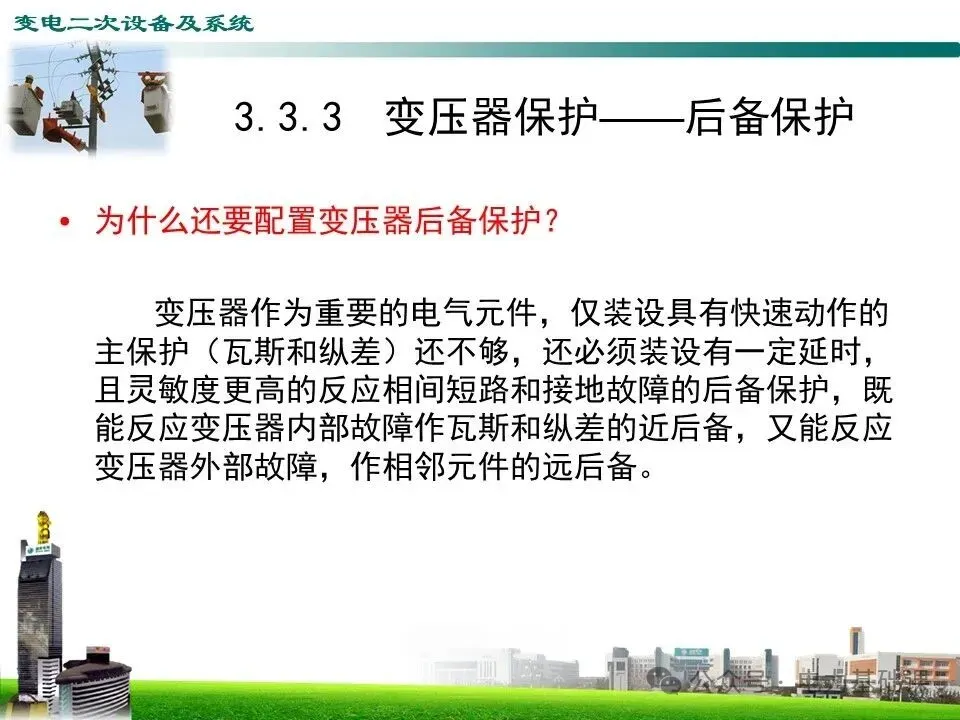

为什么还要配置变压器后备保护？
变压器作为重要的电气元件，仅装设具有快速动作的主保护（瓦斯和纵差）还不够，还必须装设有一定延时，且灵敏度更高的反应相间短路和接地故障的后备保护，既能反应变压器内部故障作瓦斯和纵差的近后备，又能反应变压器外部故障，作相邻元件的远后备。

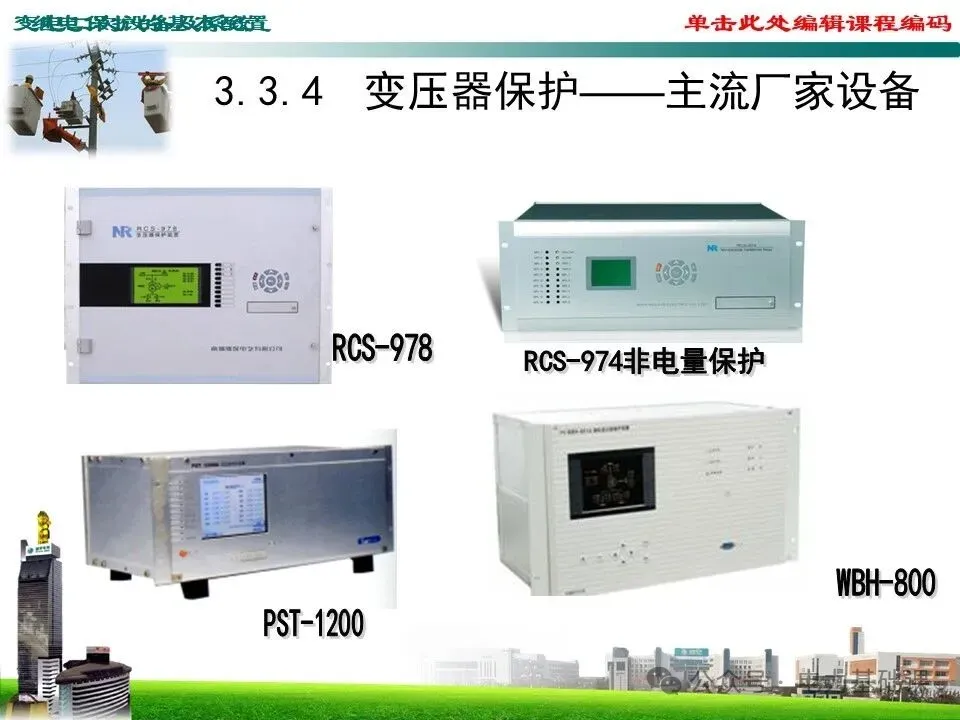

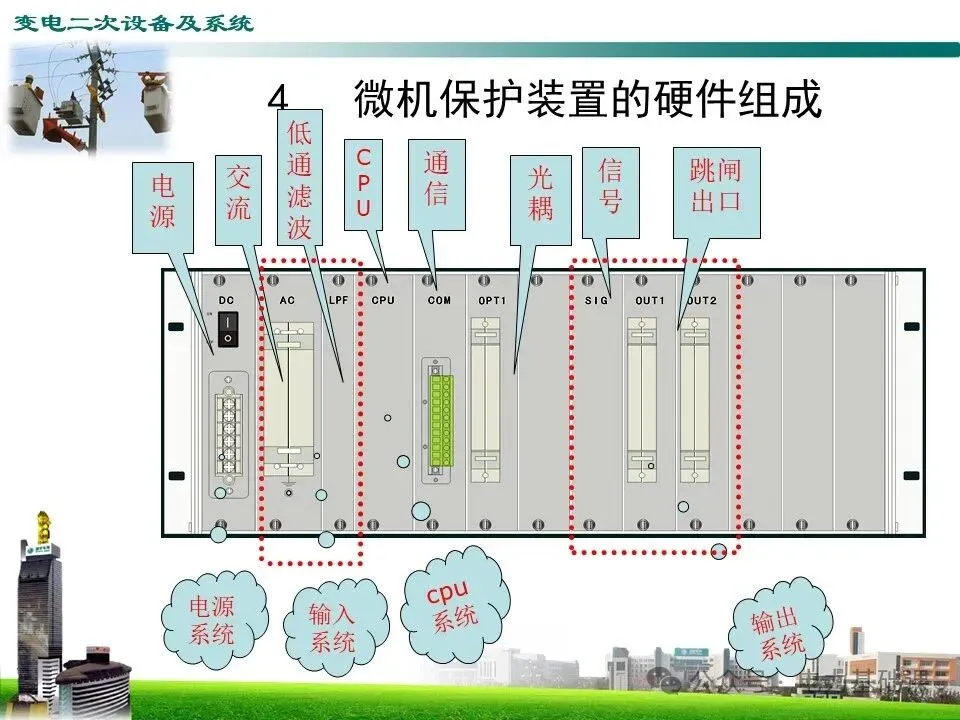

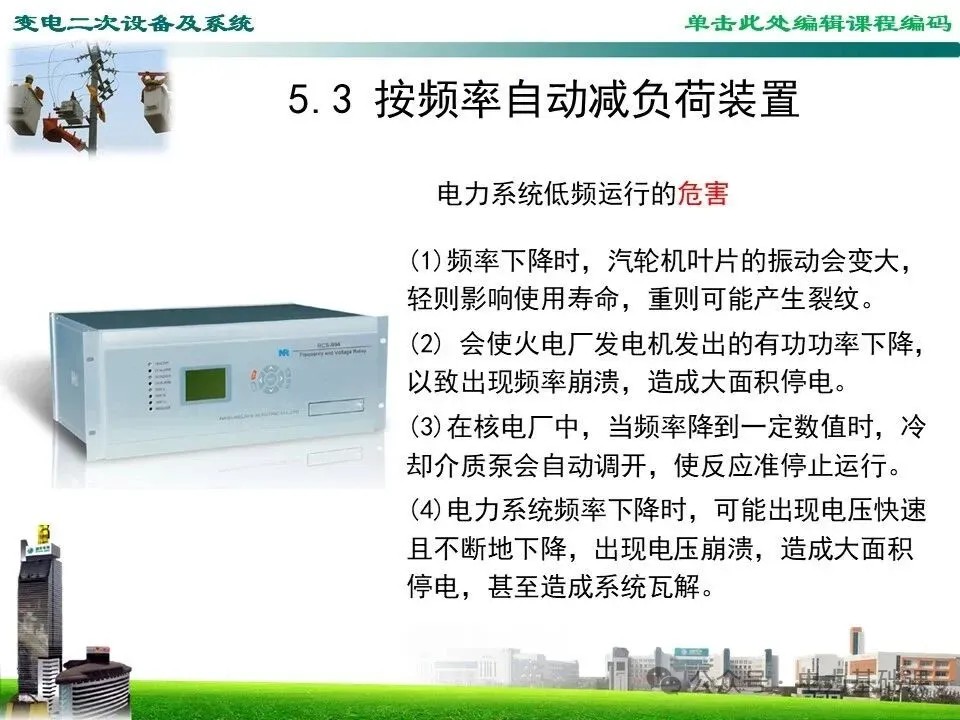

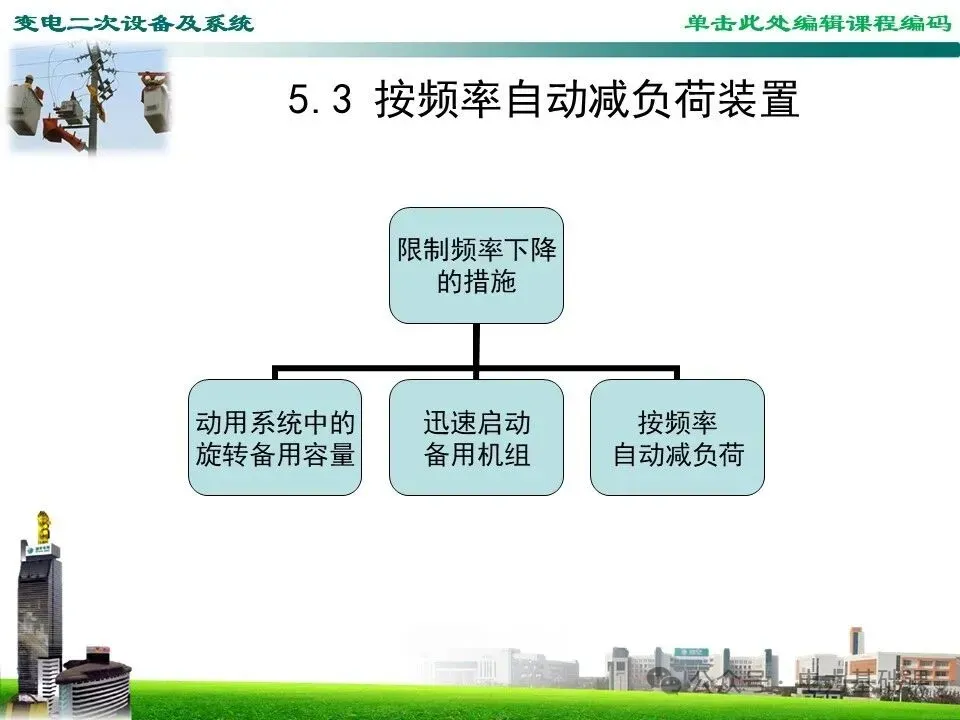

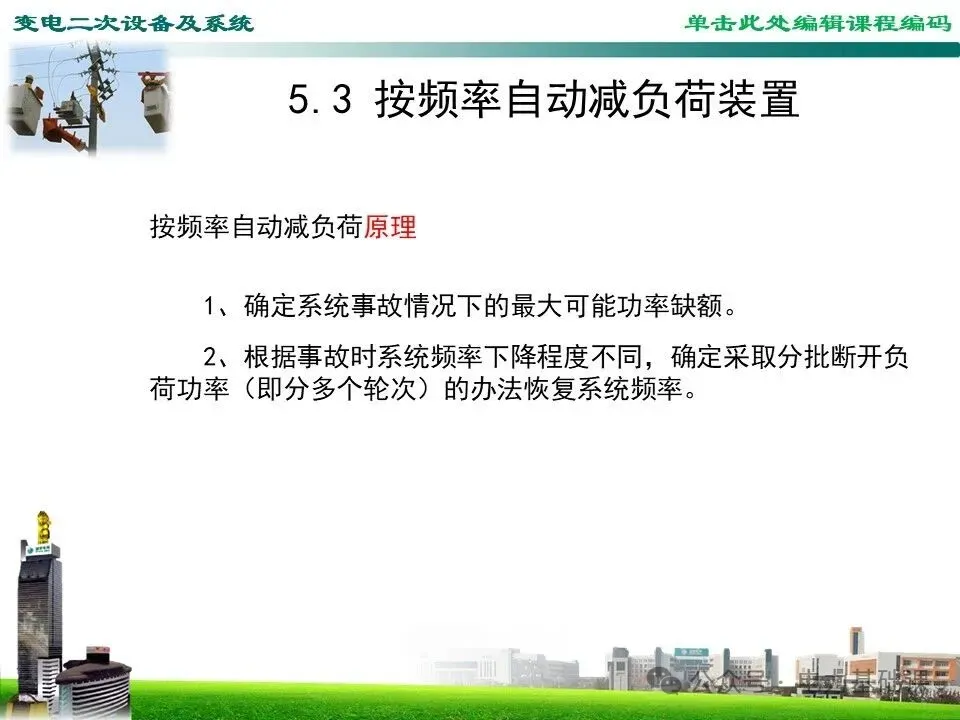

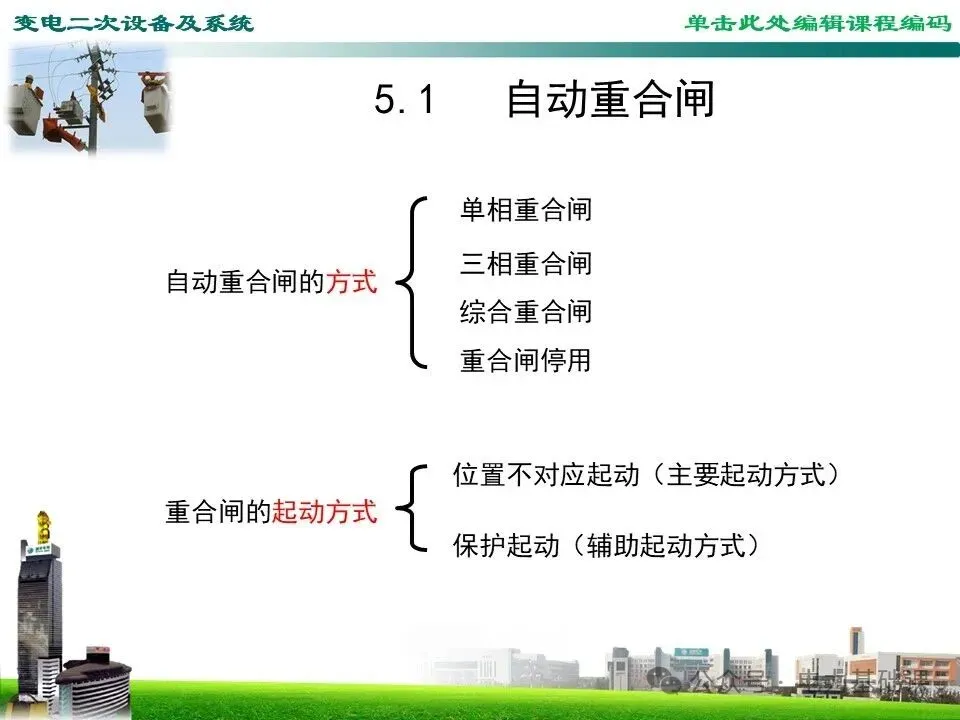

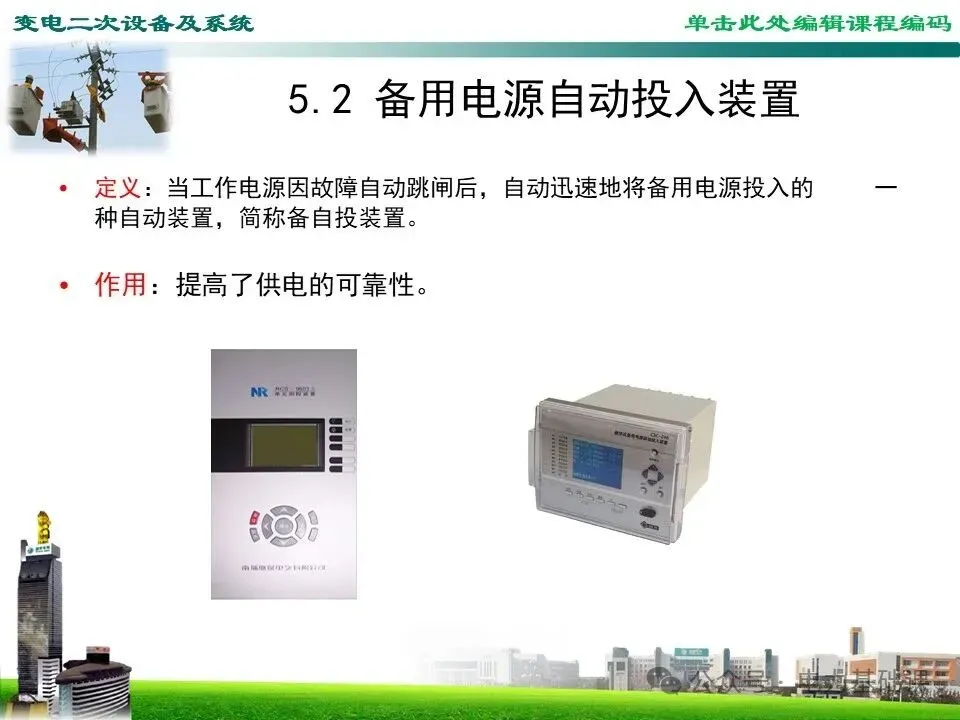

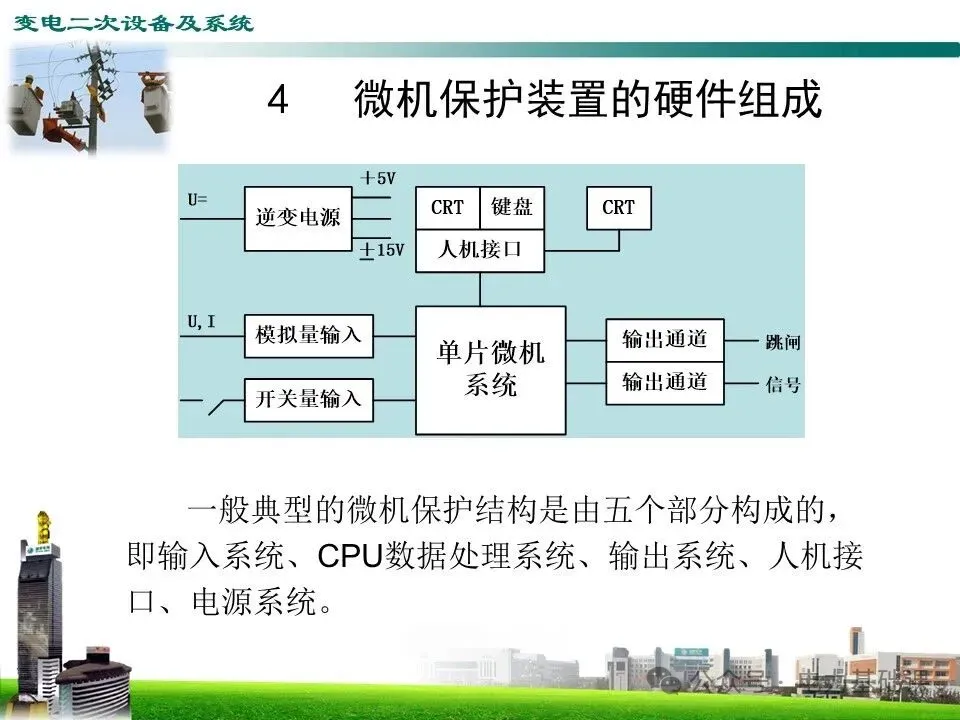

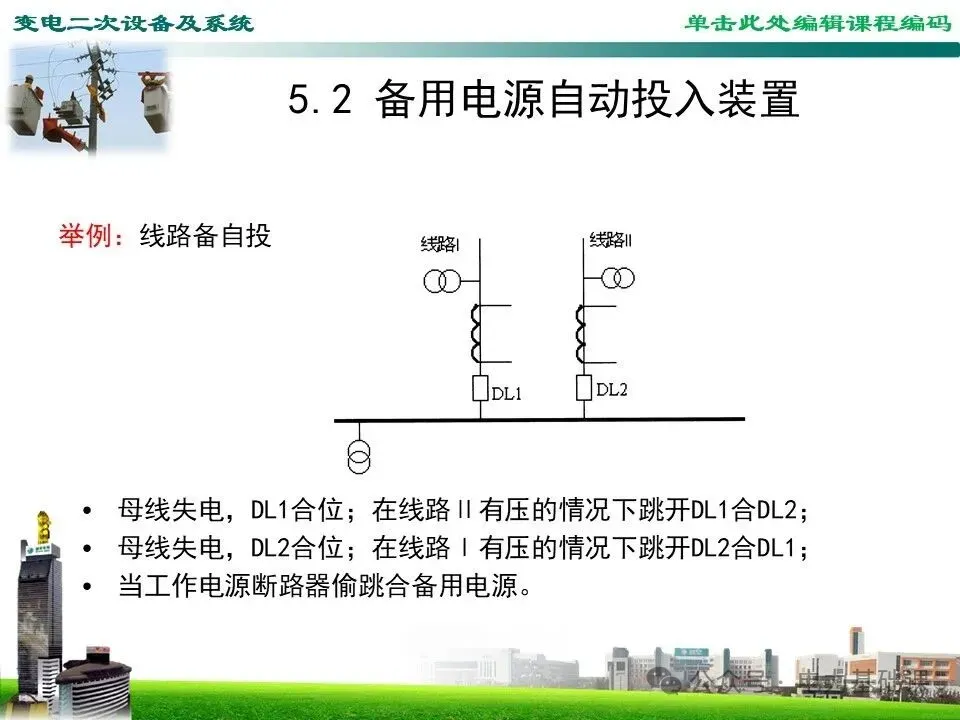

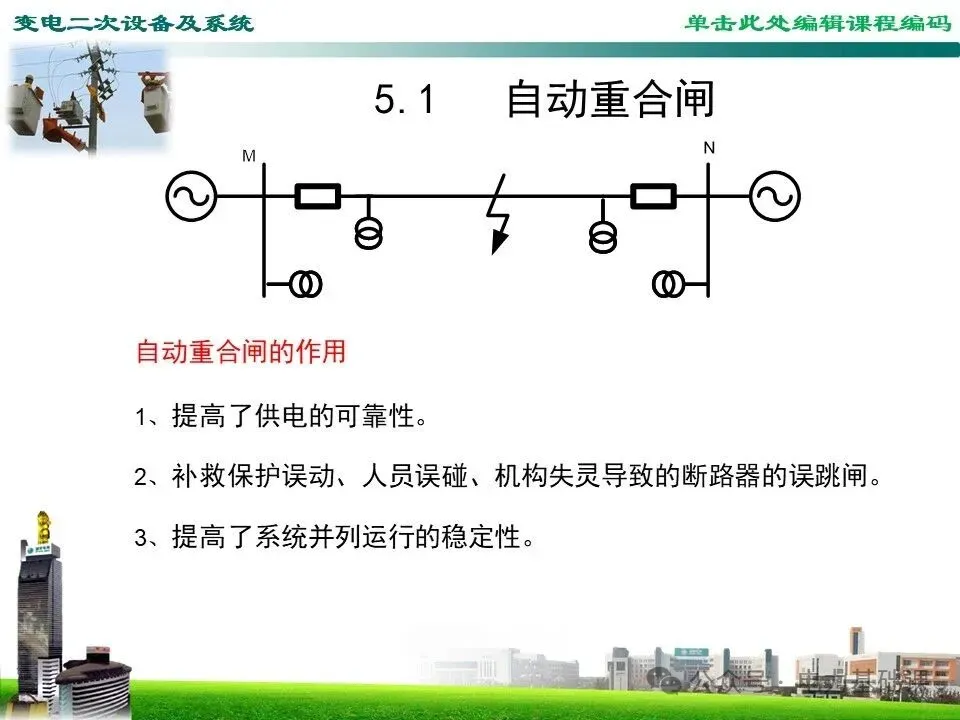

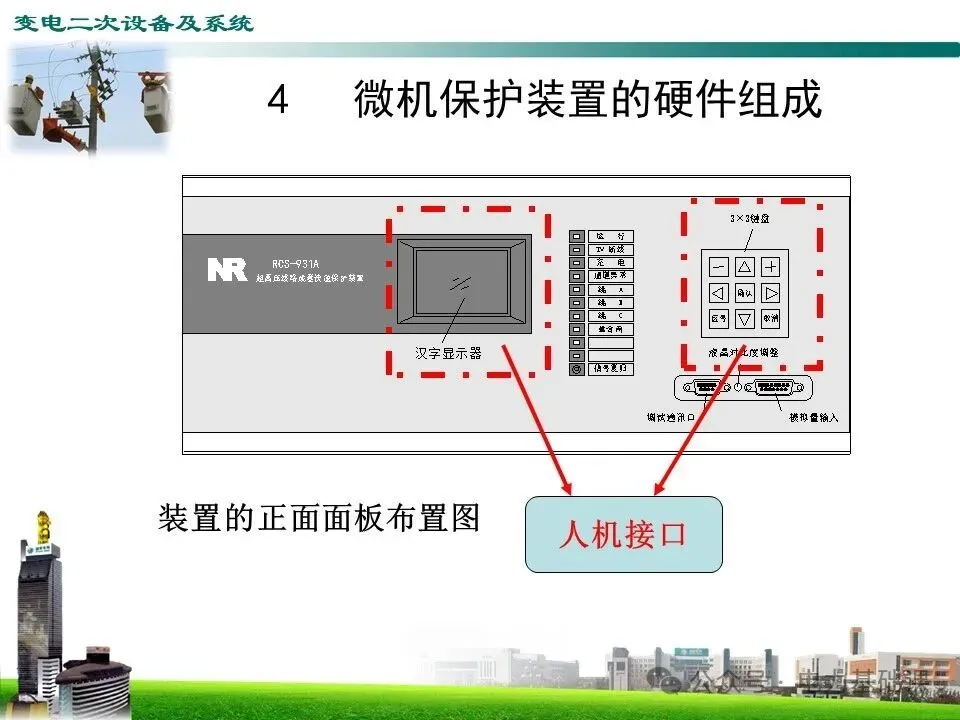

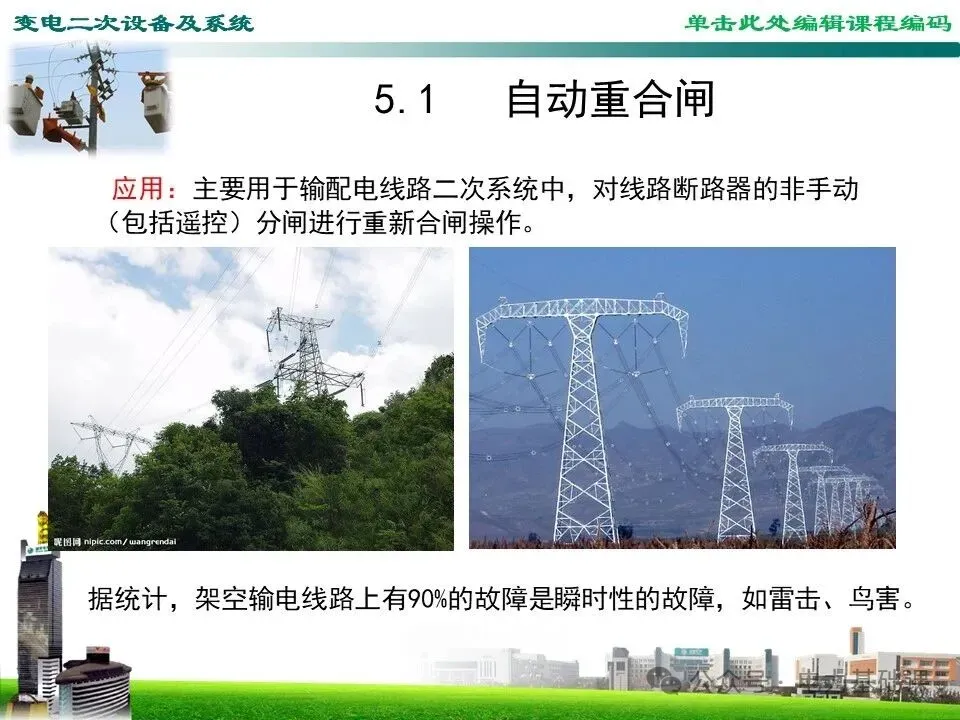

电力系统低频运行的危害
(1)频率下降时，汽轮机叶片的振动会变大，轻则影响使用寿命，重则可能产生裂纹。
(2) 会使火电厂发电机发出的有功功率下降，以致出现频率崩溃，造成大面积停电。
(3)在核电厂中，当频率降到一定数值时，冷却介质泵会自动调开，使反应准停止运行。
(4)电力系统频率下降时，可能出现电压快速且不断地下降，出现电压崩溃，造成大面积停电，甚至造成系统瓦解。

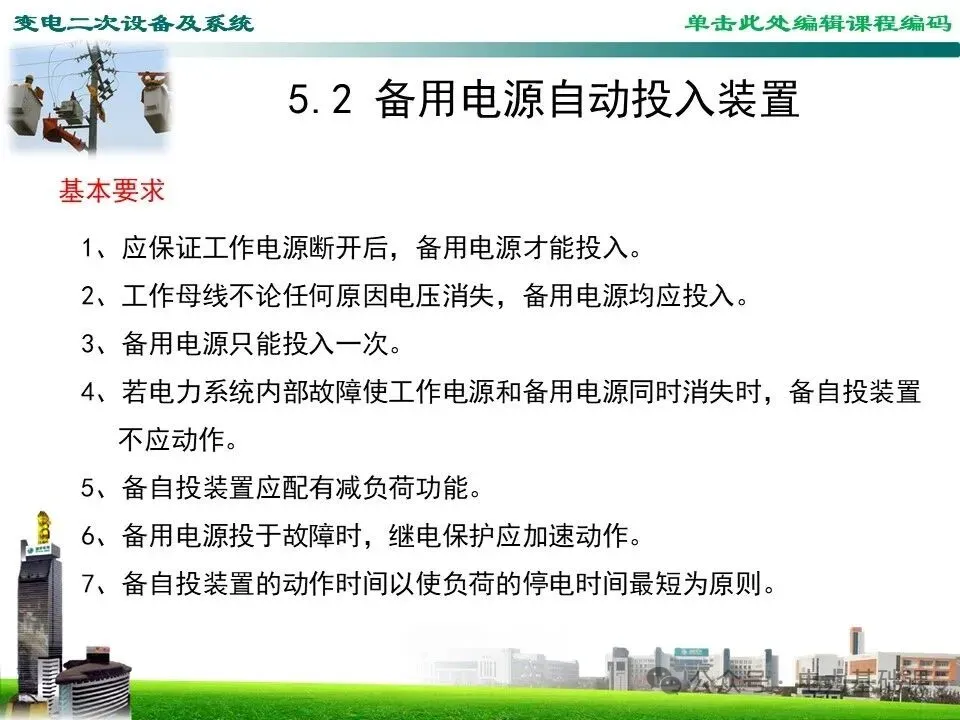

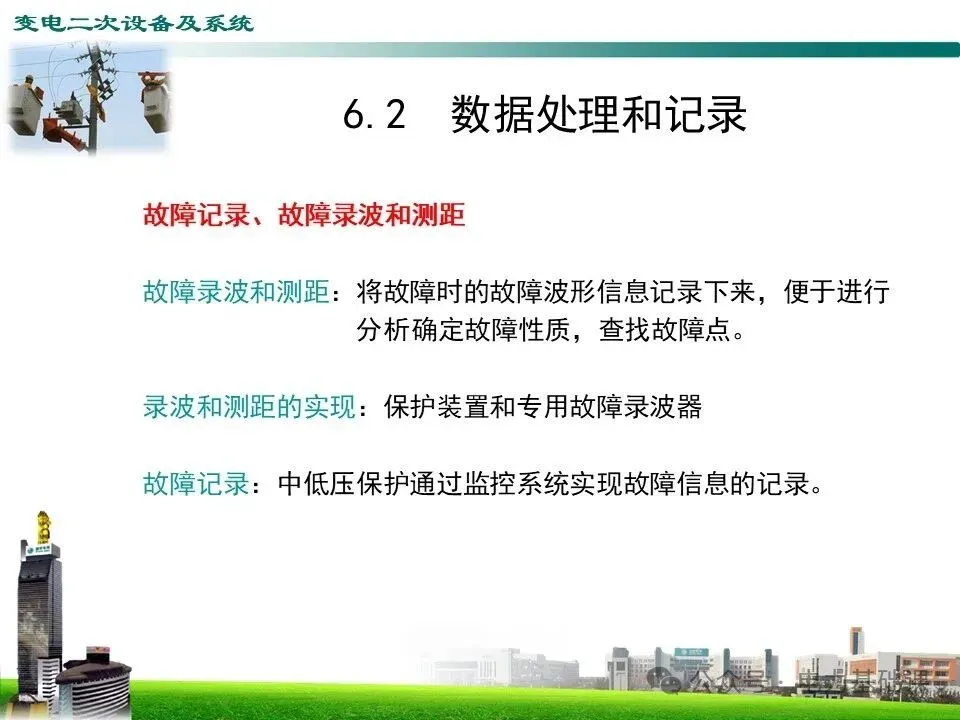

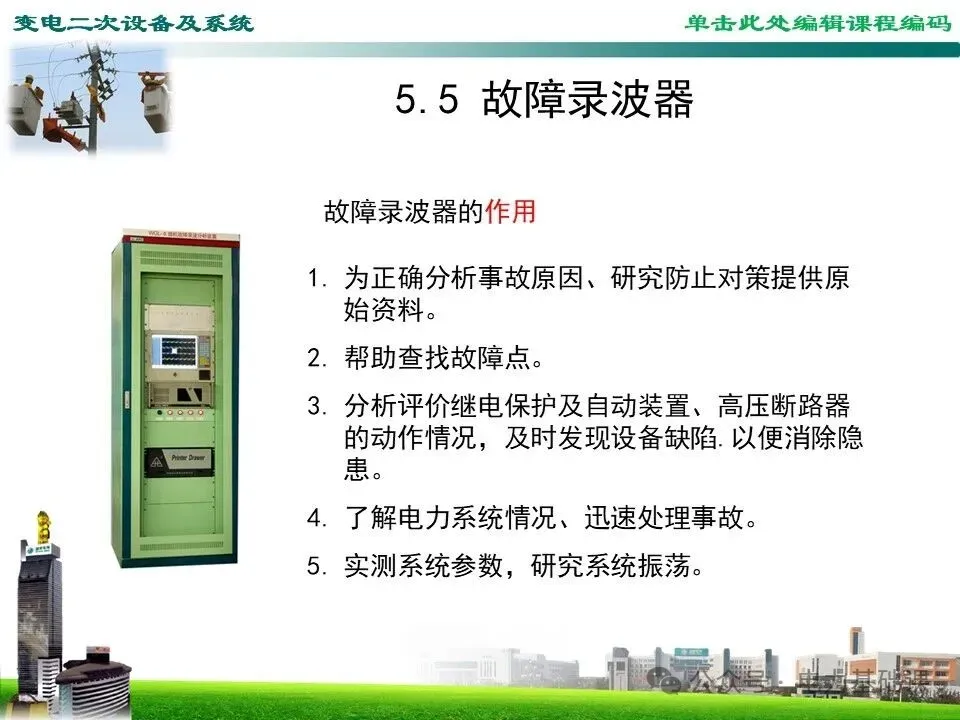

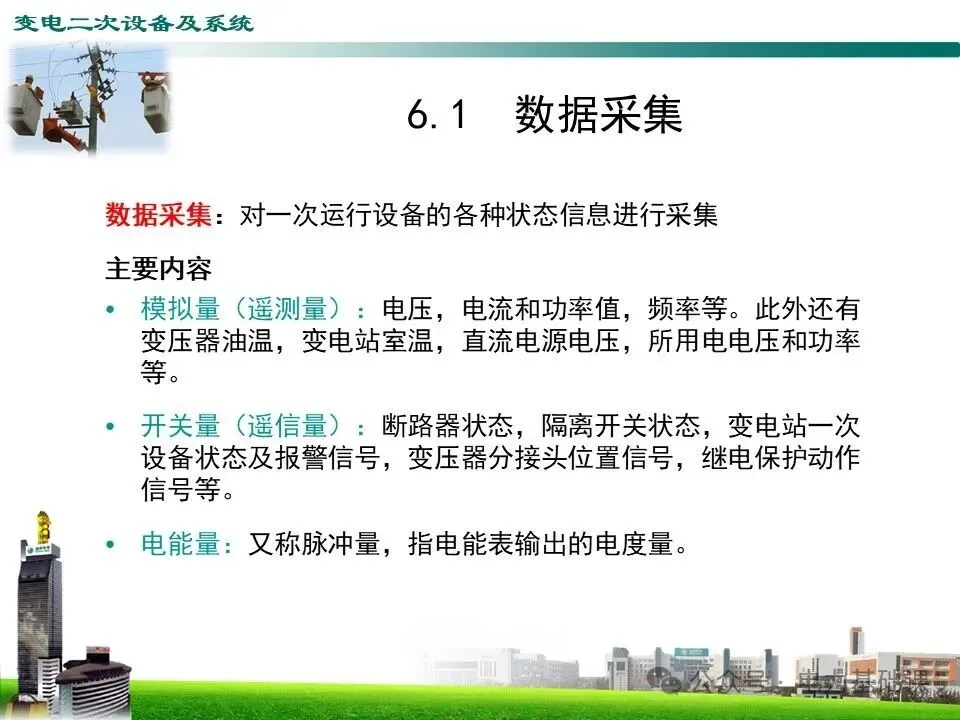

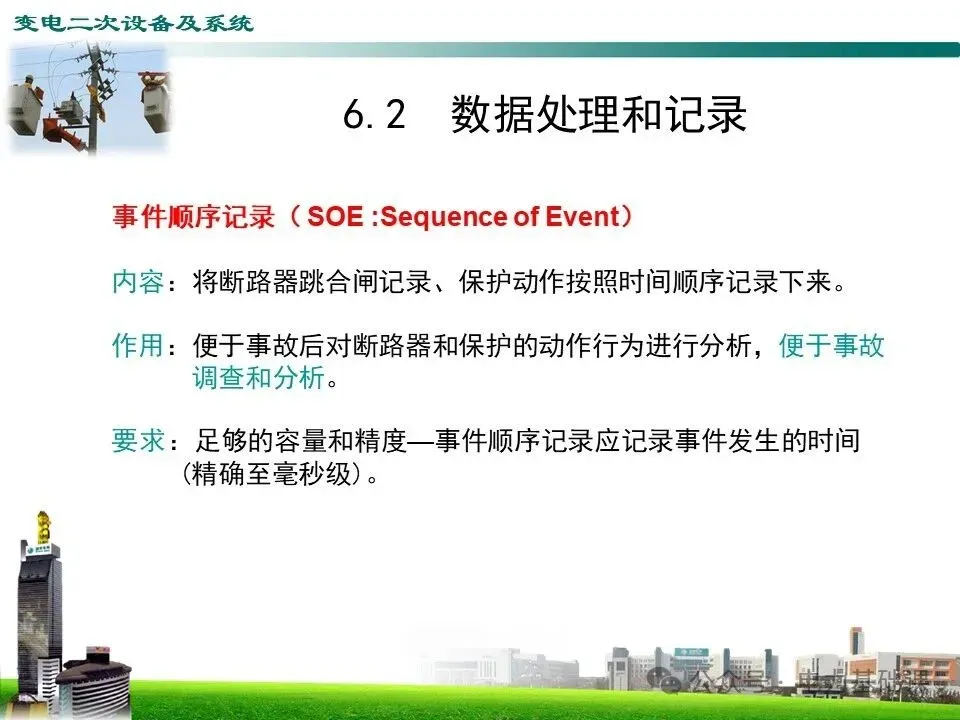

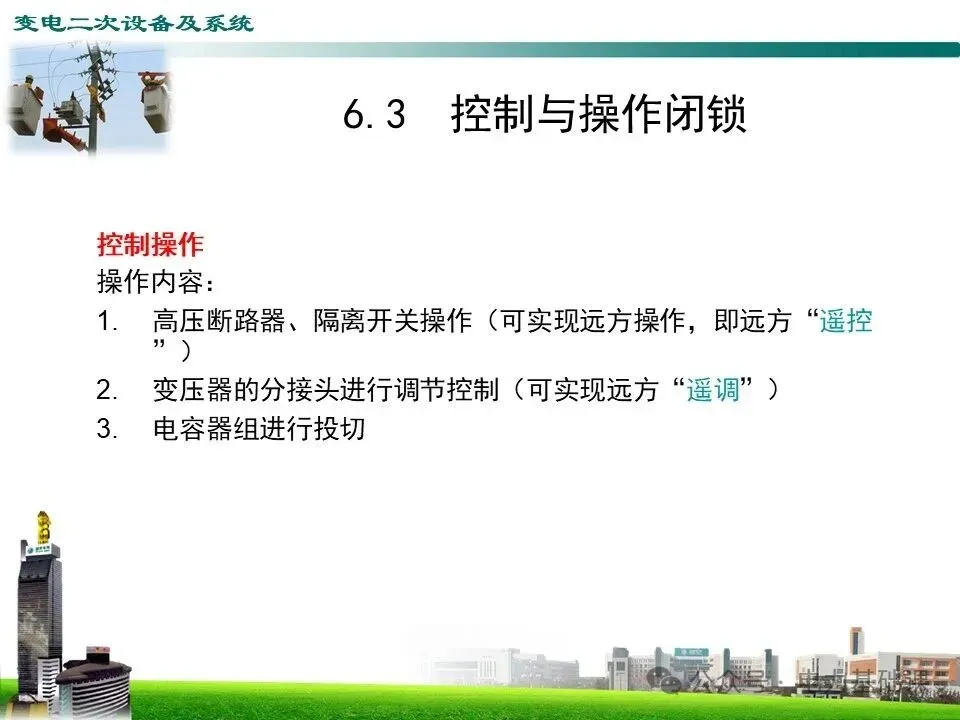

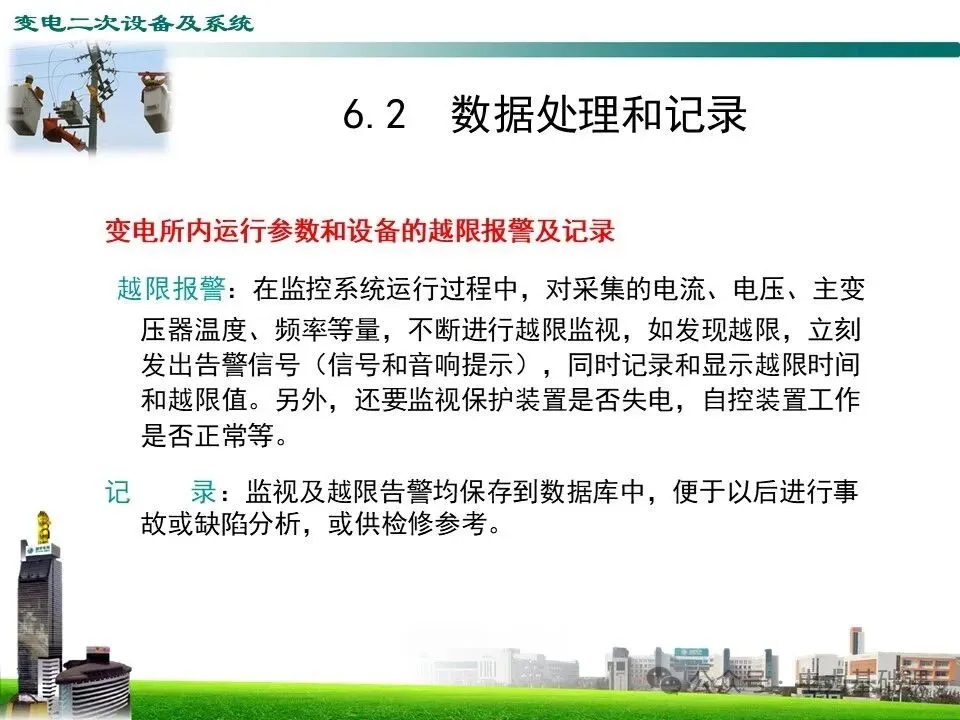

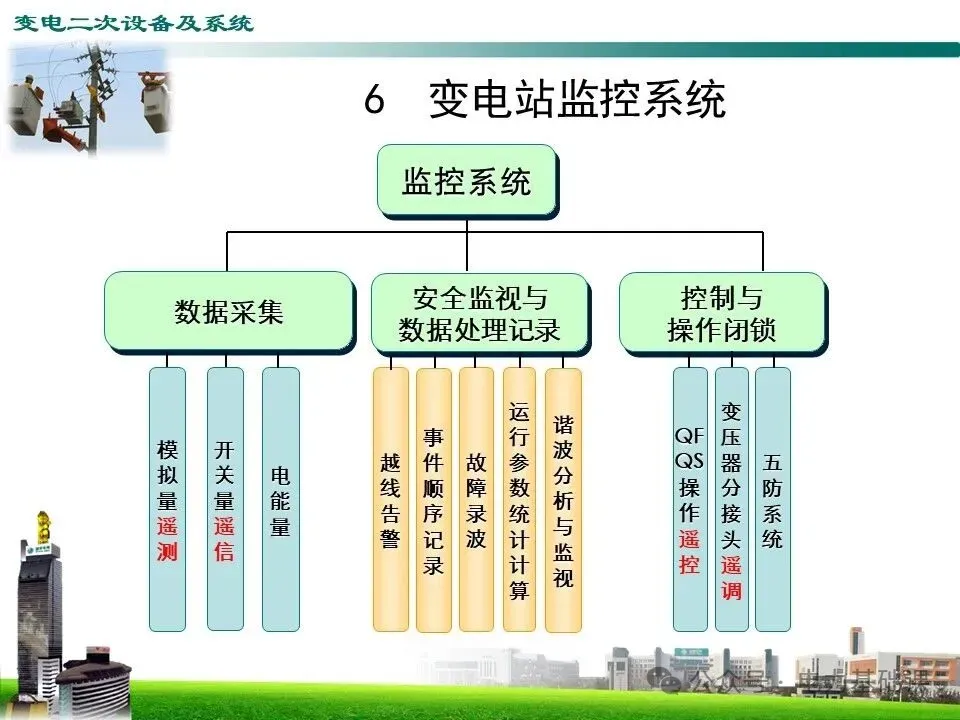

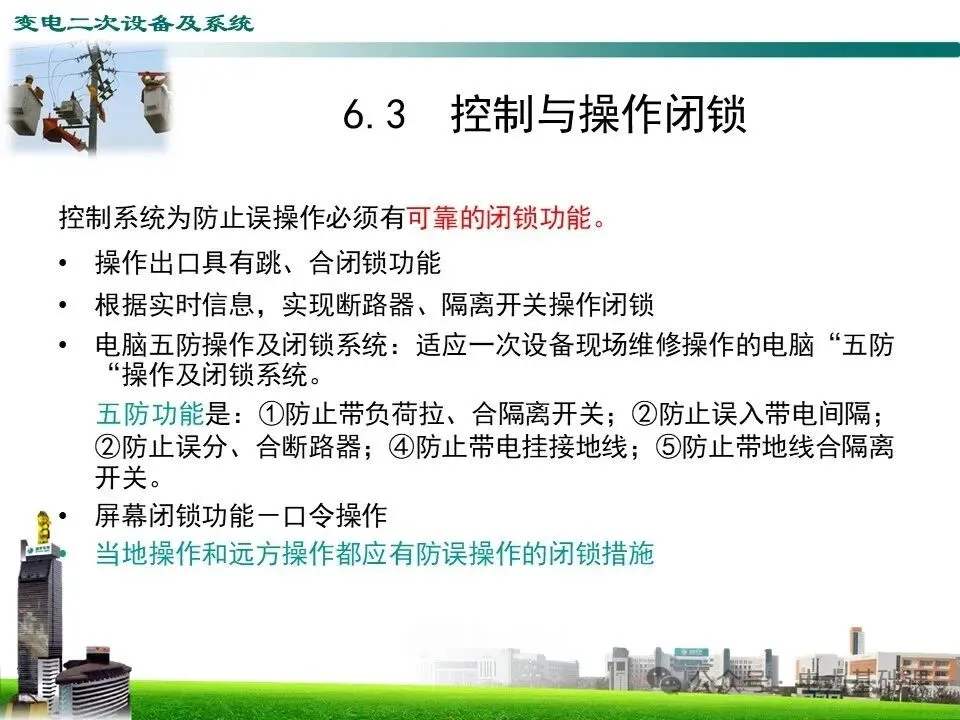

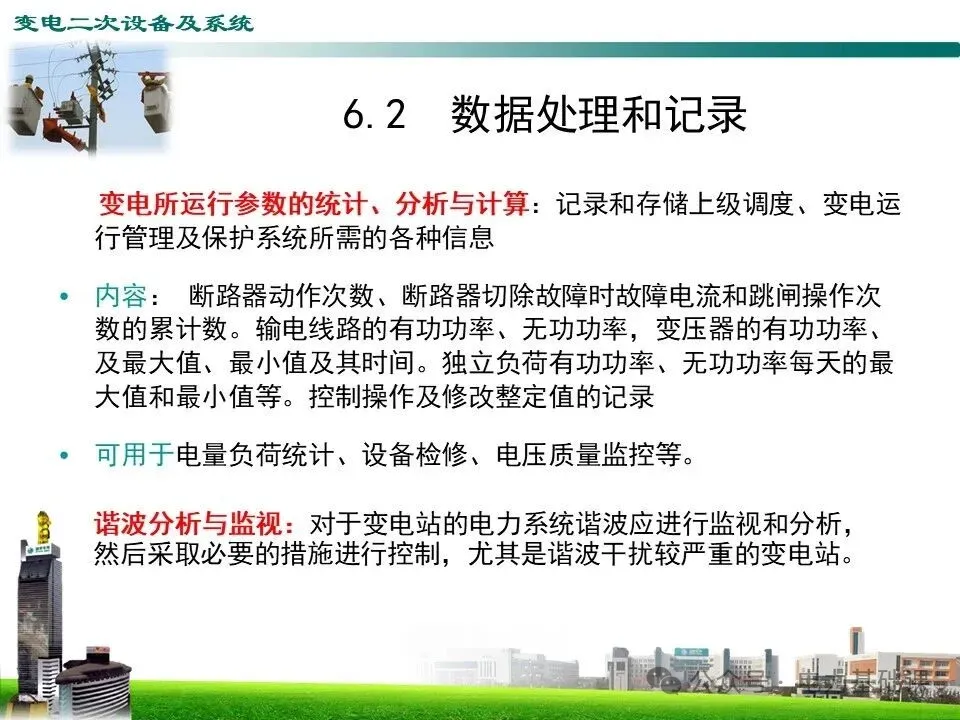

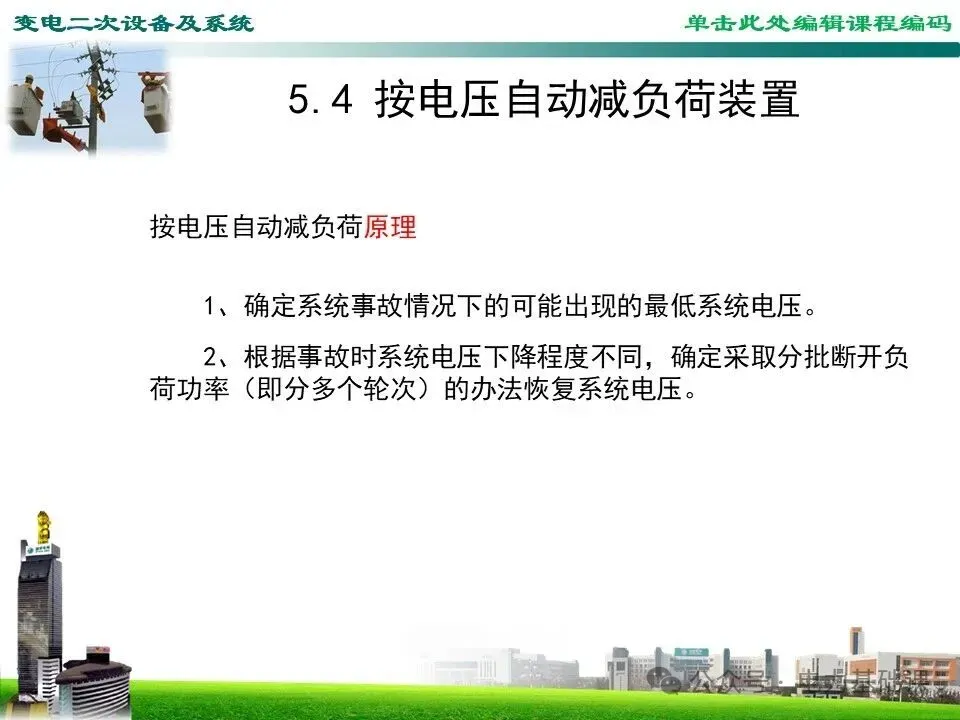

故障录波器的作用
为正确分析事故原因、研究防止对策提供原始资料。
帮助查找故障点。
分析评价继电保护及自动装置、高压断路器的动作情况，及时发现设备缺陷.以便消除隐患。
了解电力系统情况、迅速处理事故。
实测系统参数，研究系统振荡。
