主汽轮机从入门到精通:这份培训课件讲透了!

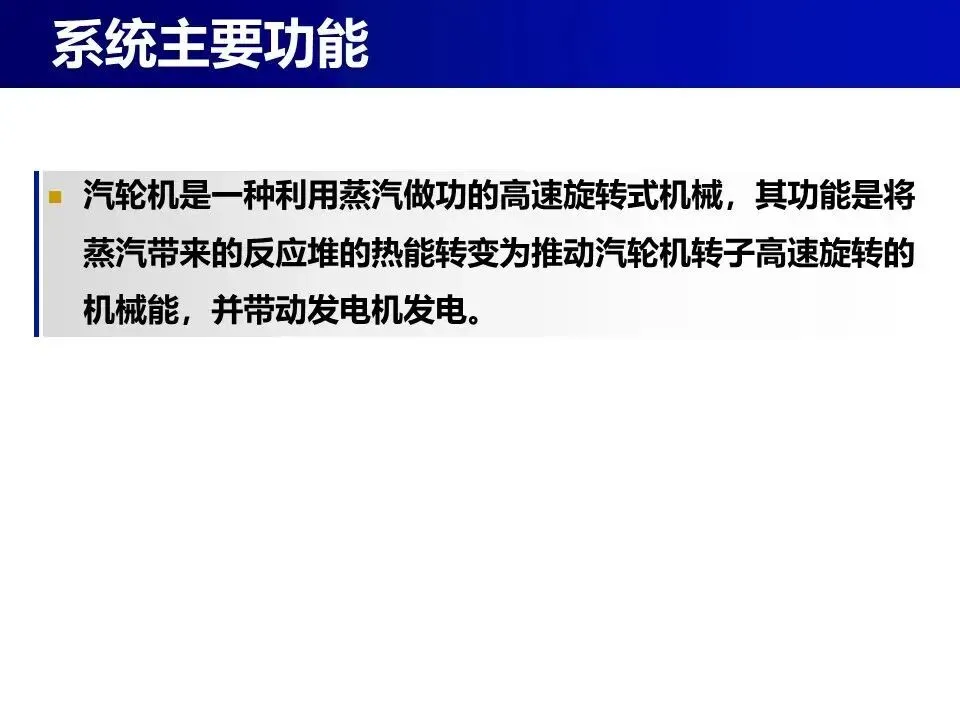

汽轮机是一种利用蒸汽做功的高速旋转式机械，其功能是将蒸汽带来的反应堆的热能转变为推动汽轮机转子高速旋转的机械能，并带动发电机发电。

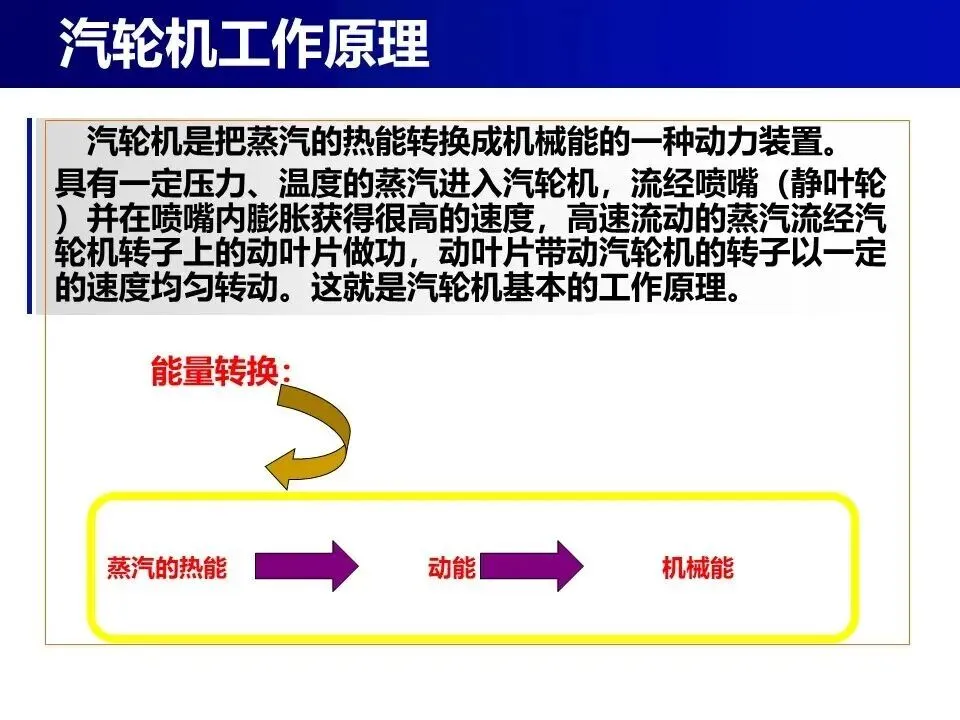

汽轮机是把蒸汽的热能转换成机械能的一种动力装置。

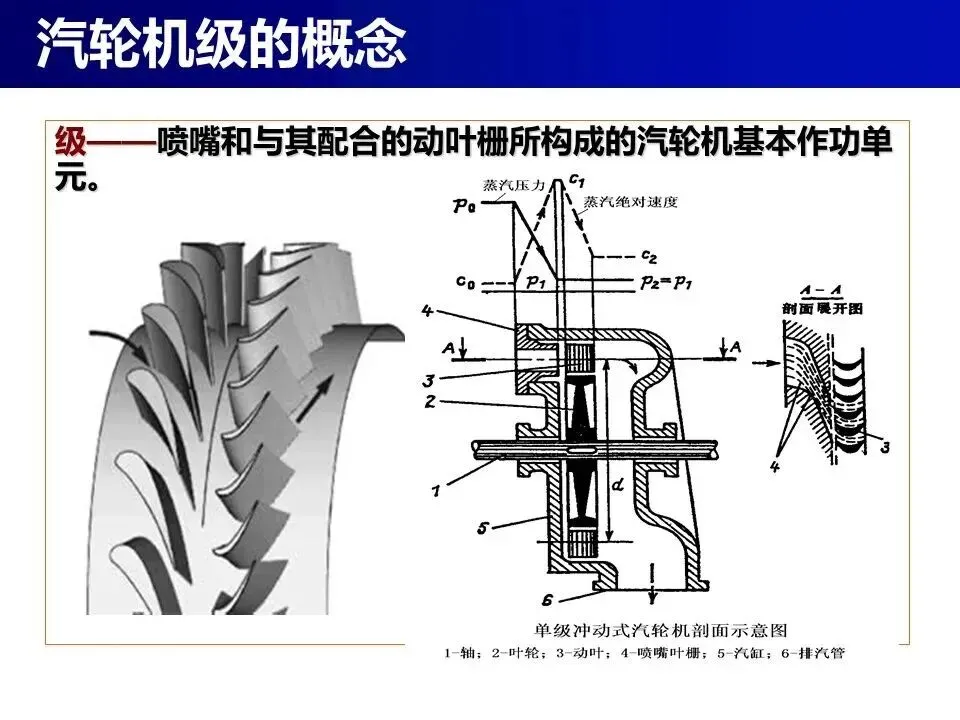

具有一定压力、温度的蒸汽进入汽轮机，流经喷嘴（静叶轮）并在喷嘴内膨胀获得很高的速度，高速流动的蒸汽流经汽轮机转子上的动叶片做功，动叶片带动汽轮机的转子以一定的速度均匀转动。这就是汽轮机基本的工作原理。

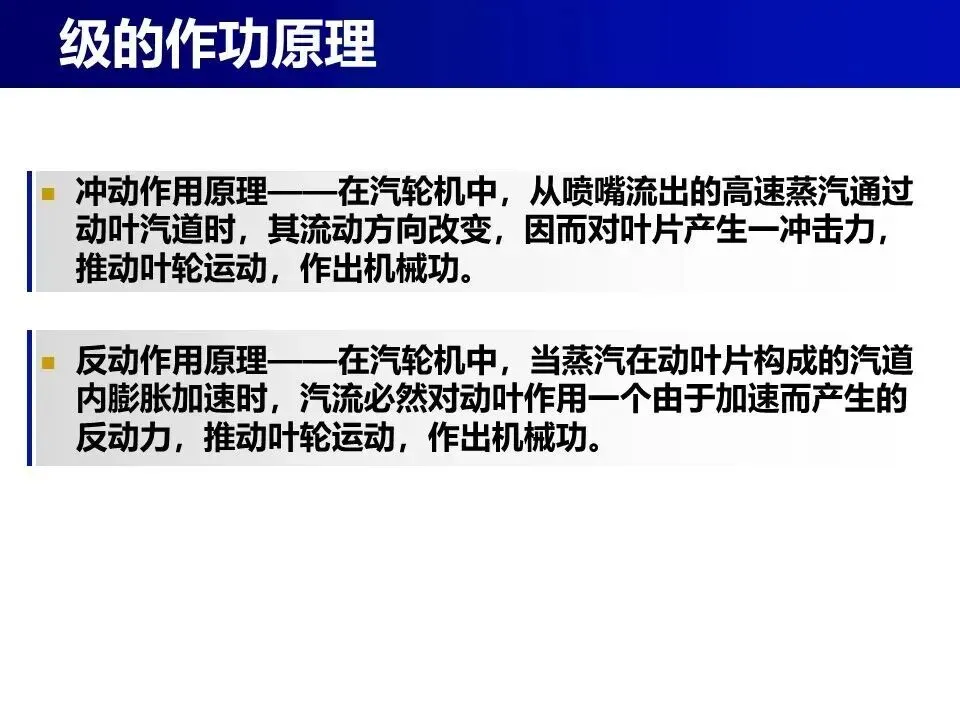

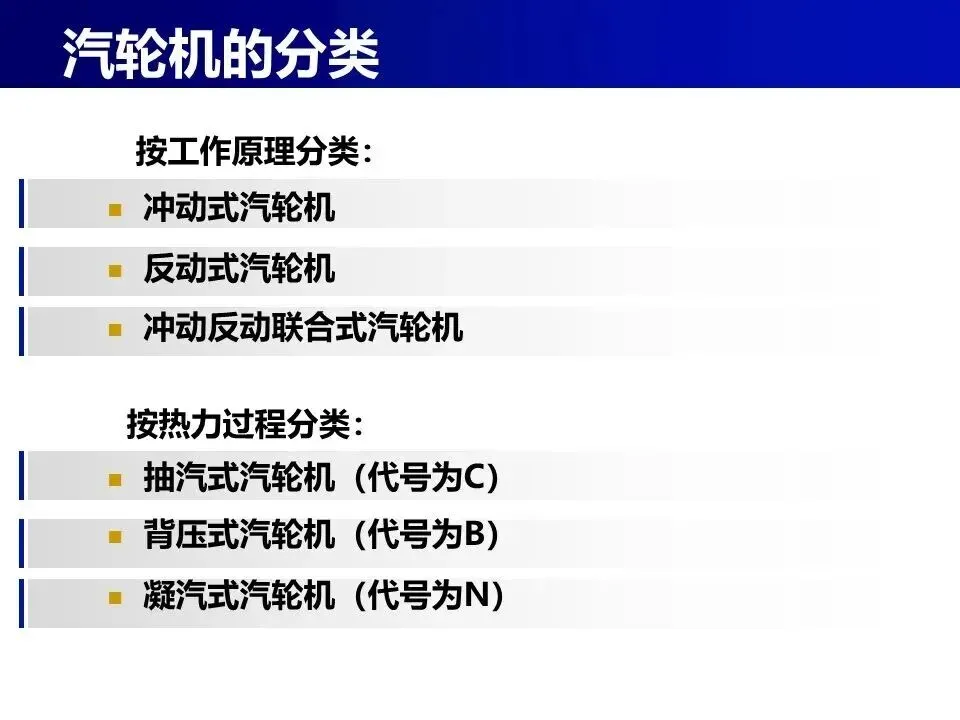

冲动作用原理——在汽轮机中，从喷嘴流出的高速蒸汽通过动叶汽道时，其流动方向改变，因而对叶片产生一冲击力，推动叶轮运动，作出机械功。

反动作用原理——在汽轮机中，当蒸汽在动叶片构成的汽道内膨胀加速时，汽流必然对动叶作用一个由于加速而产生的反动力，推动叶轮运动，作出机械功。

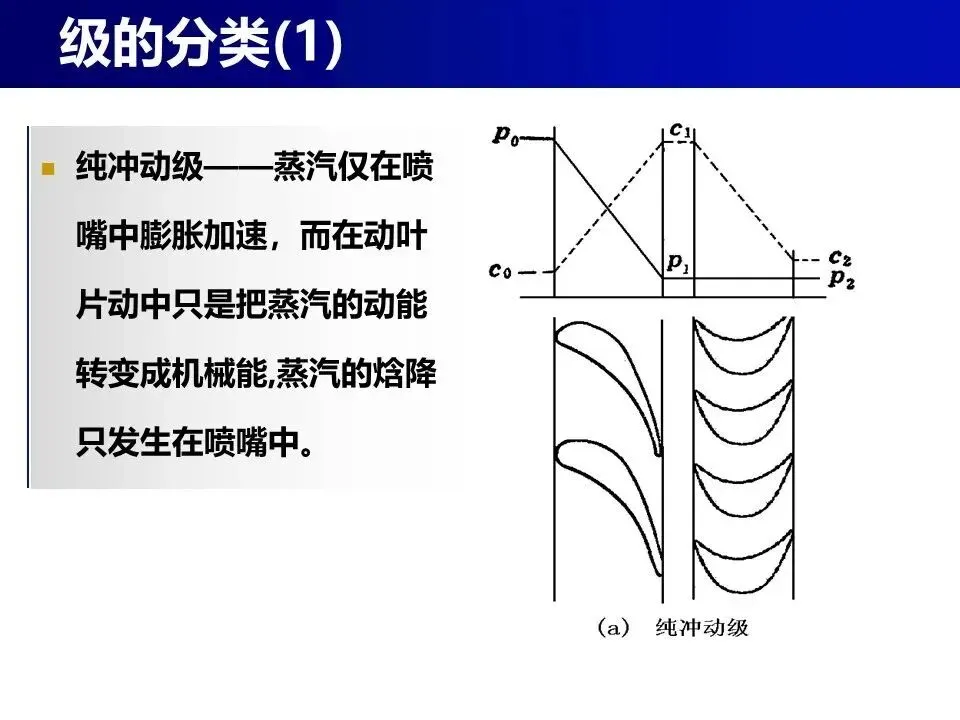

纯冲动级——蒸汽仅在喷嘴中膨胀加速，而在动叶片动中只是把蒸汽的动能转变成机械能,蒸汽的焓降只发生在喷嘴中。

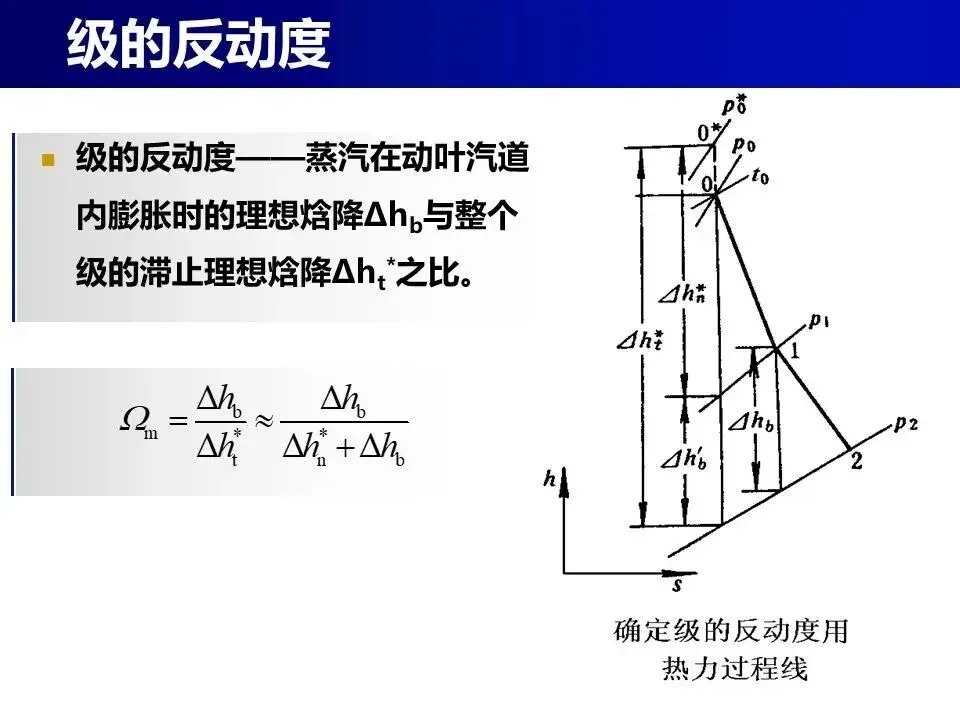

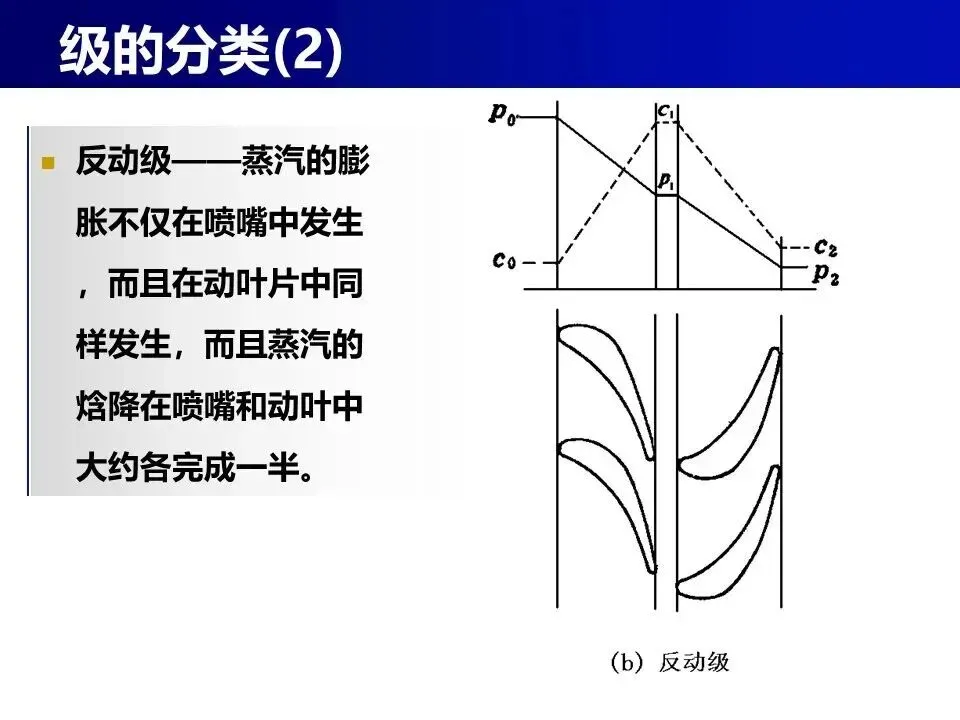

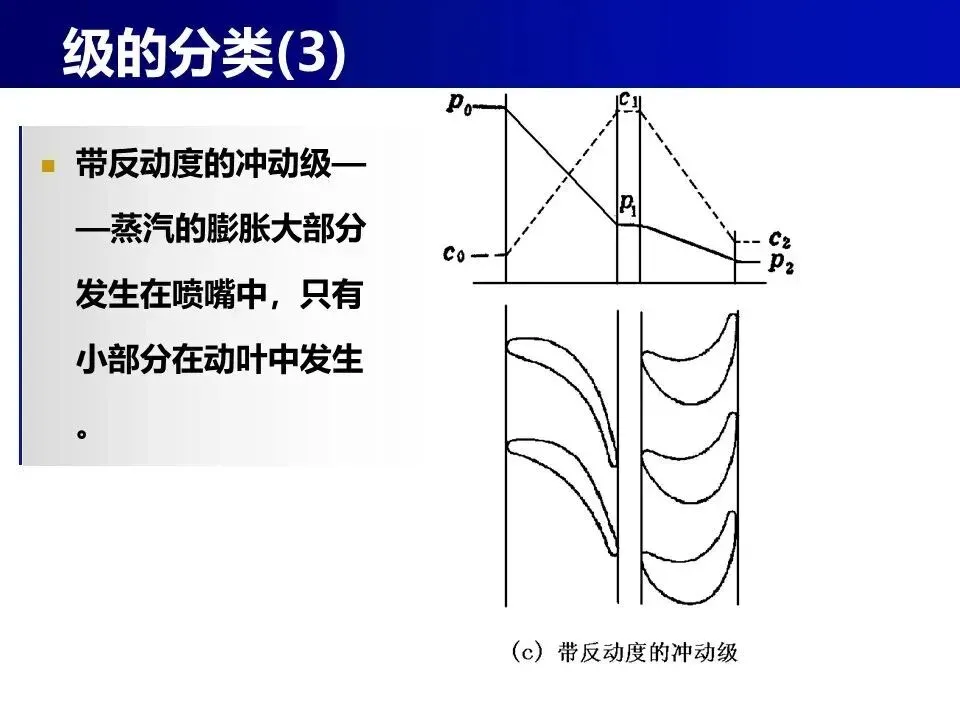

反动级——蒸汽的膨胀不仅在喷嘴中发生，而且在动叶片中同样发生，而且蒸汽的焓降在喷嘴和动叶中大约各完成一半。

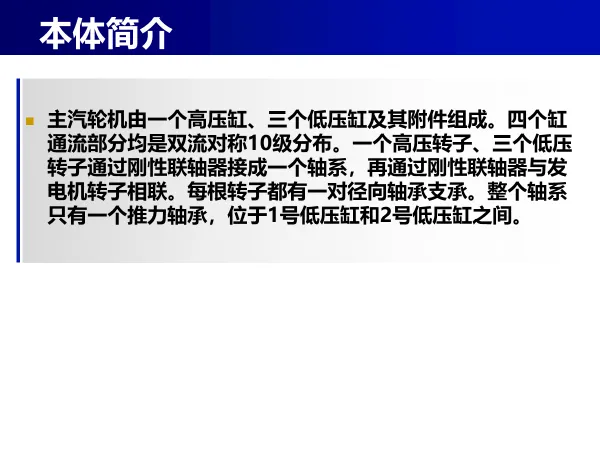

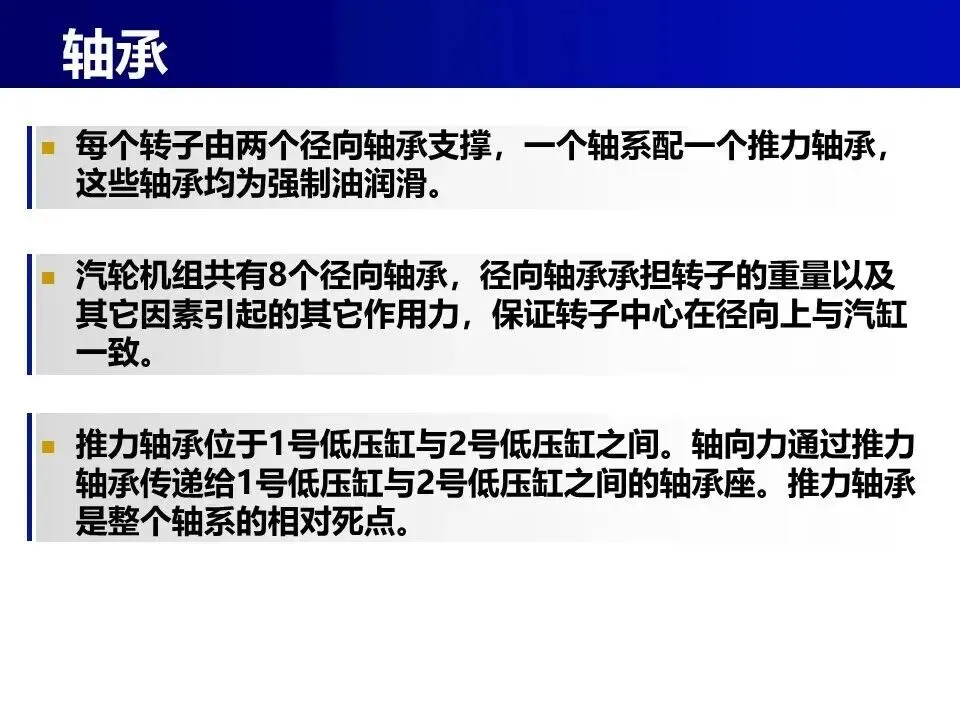

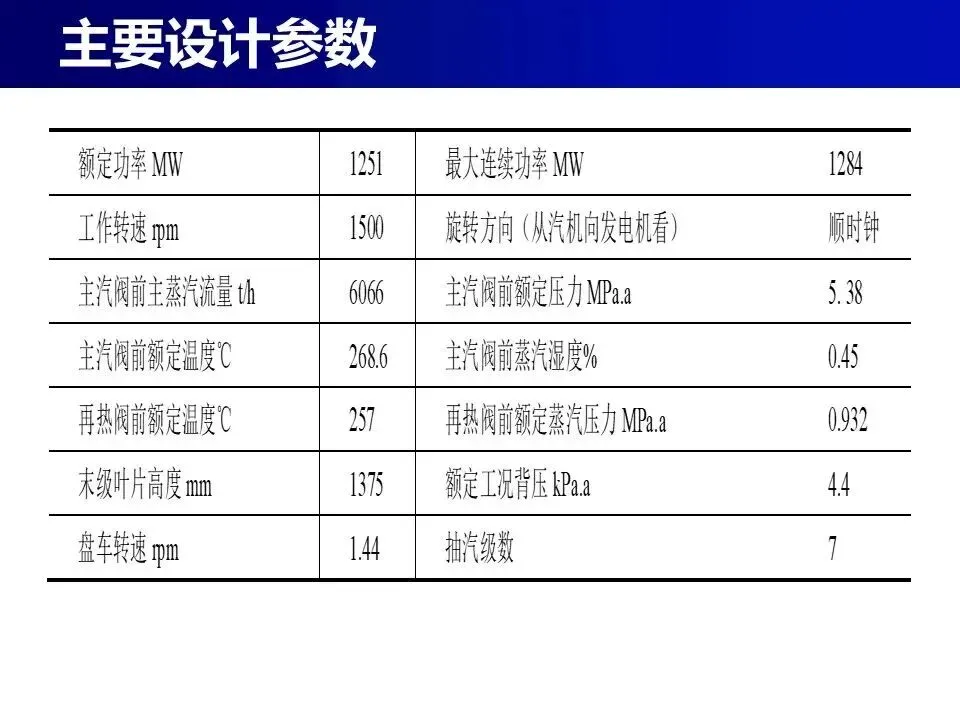

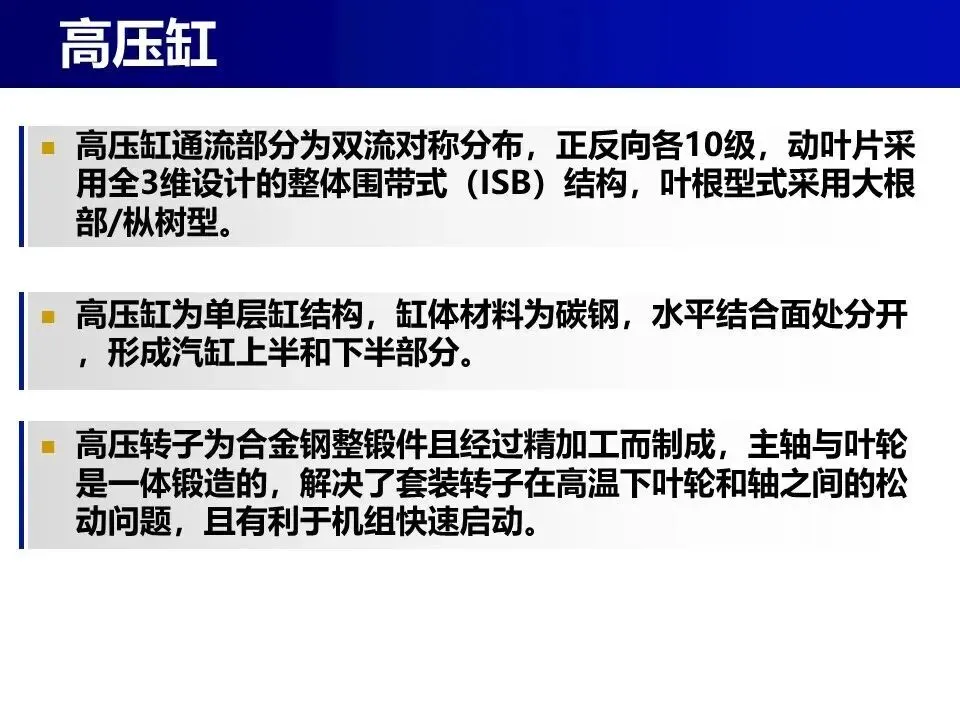

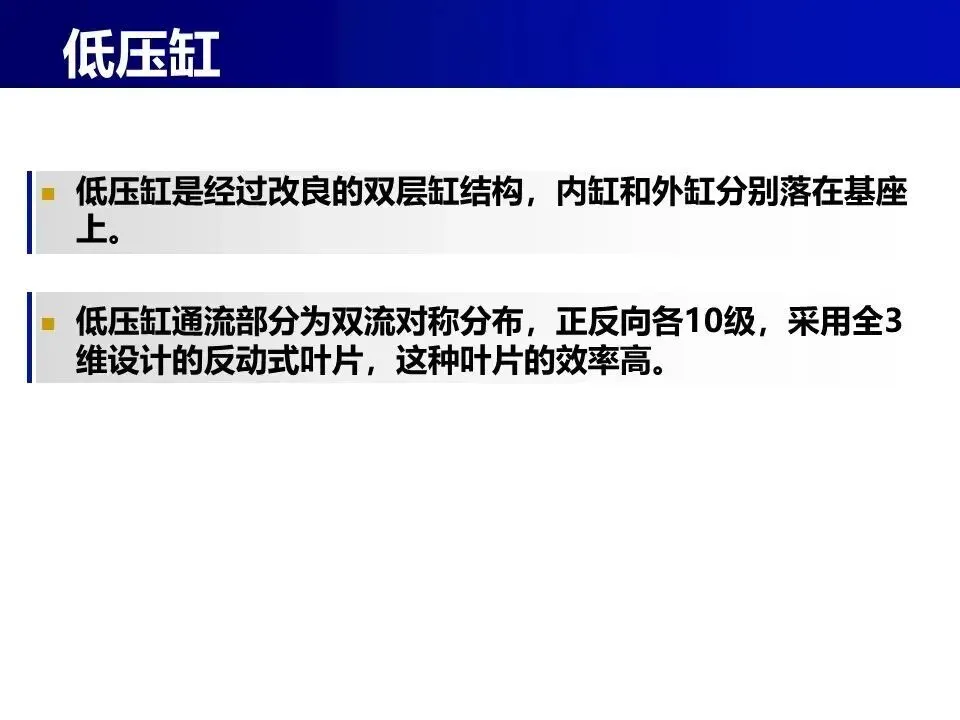

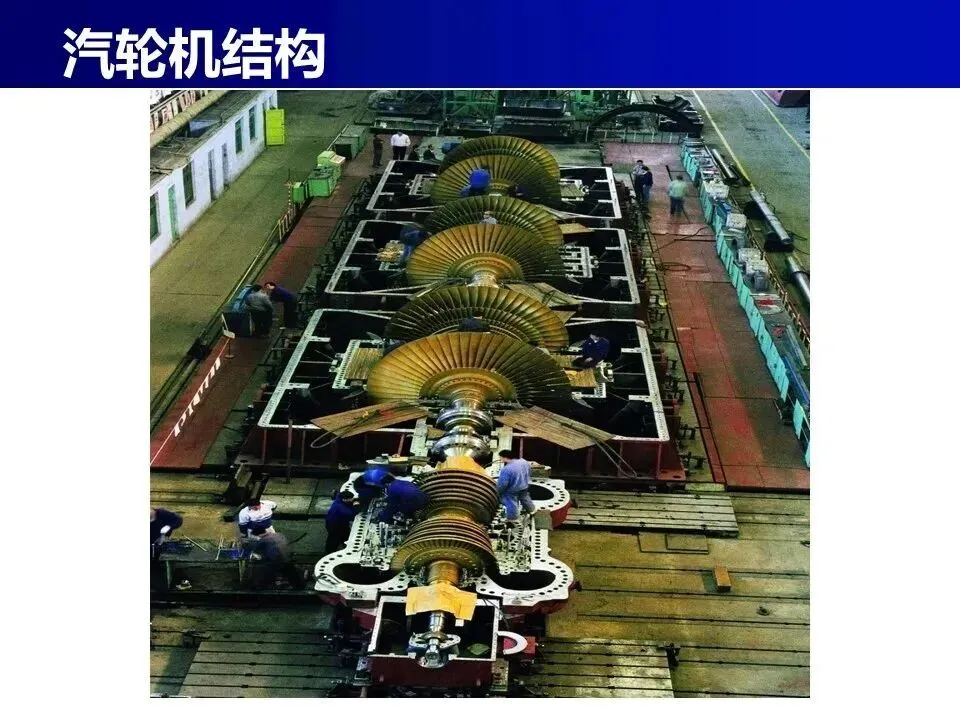

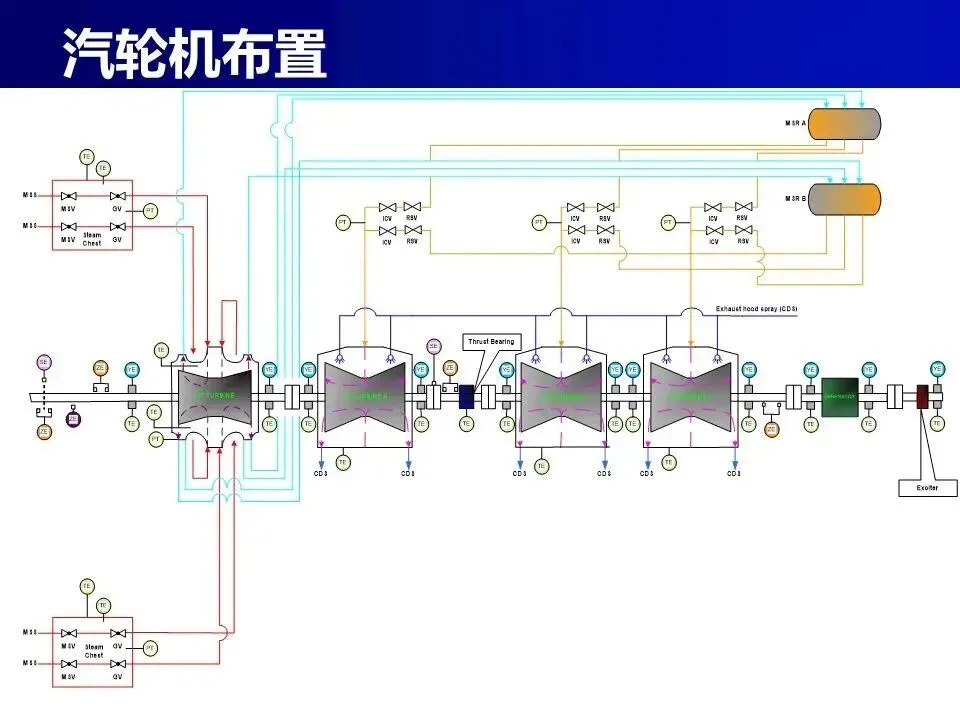

主汽轮机由一个高压缸、三个低压缸及其附件组成。四个缸通流部分均是双流对称10级分布。一个高压转子、三个低压转子通过刚性联轴器接成一个轴系，再通过刚性联轴器与发电机转子相联。每根转子都有一对径向轴承支承。整个轴系只有一个推力轴承，位于1号低压缸和2号低压缸之间。
