国网新员工 电气识绘图及二次回路培训课件

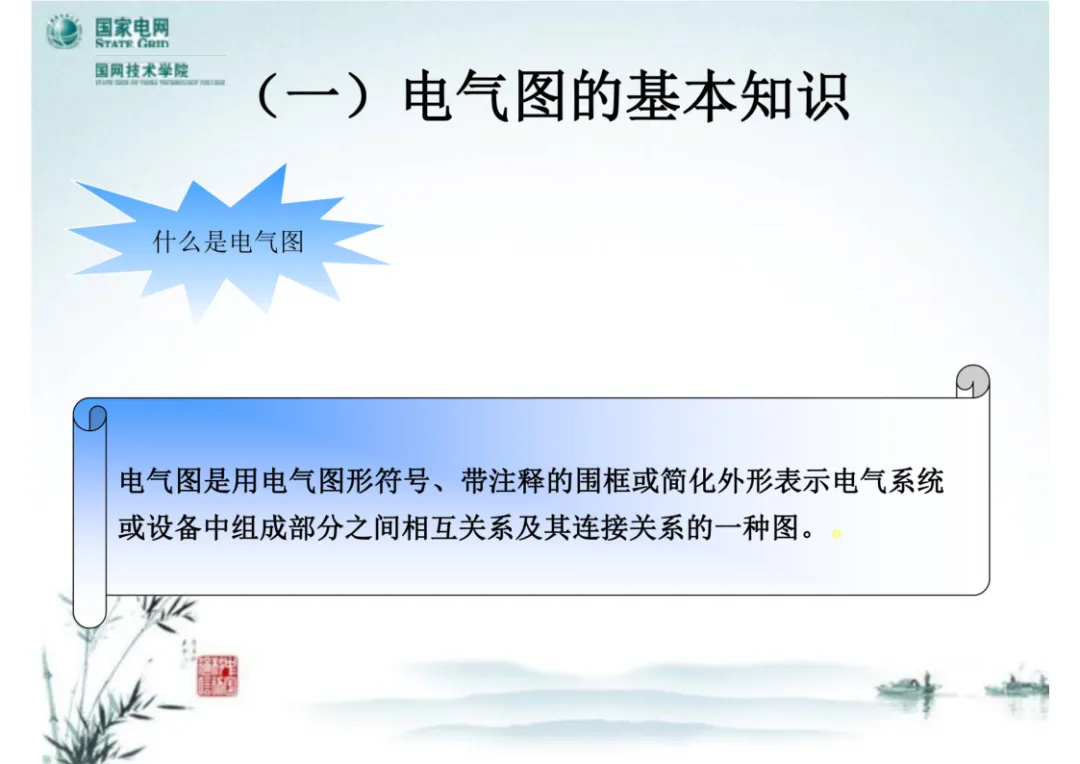

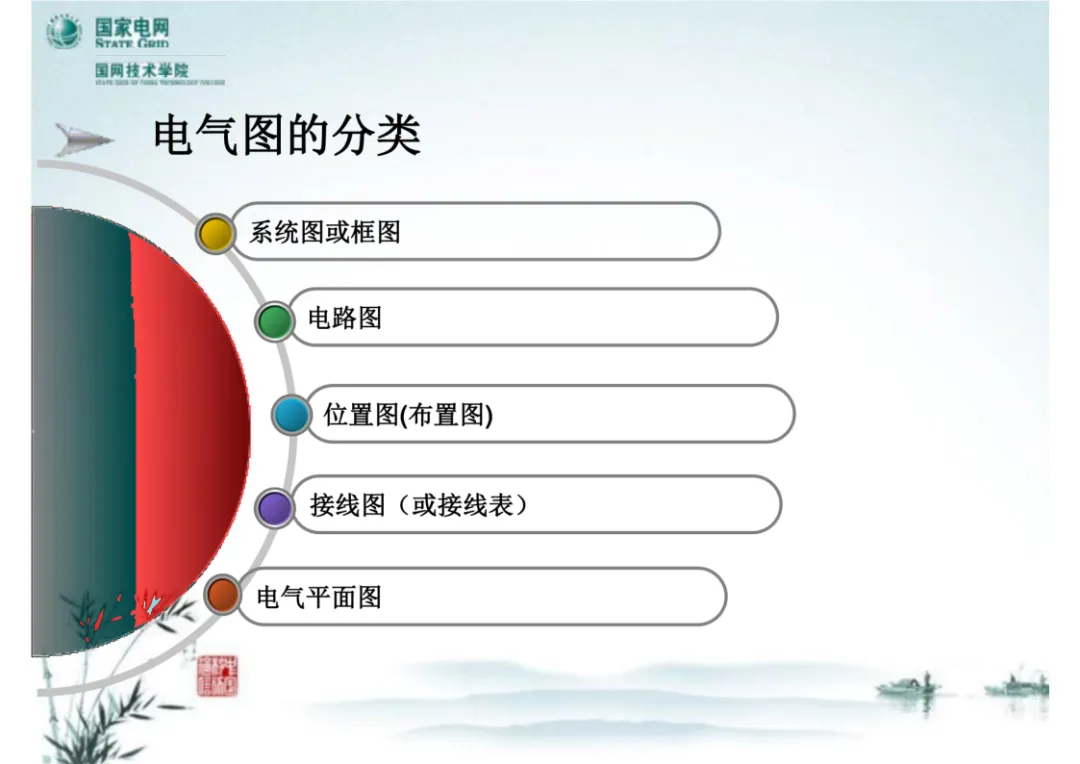

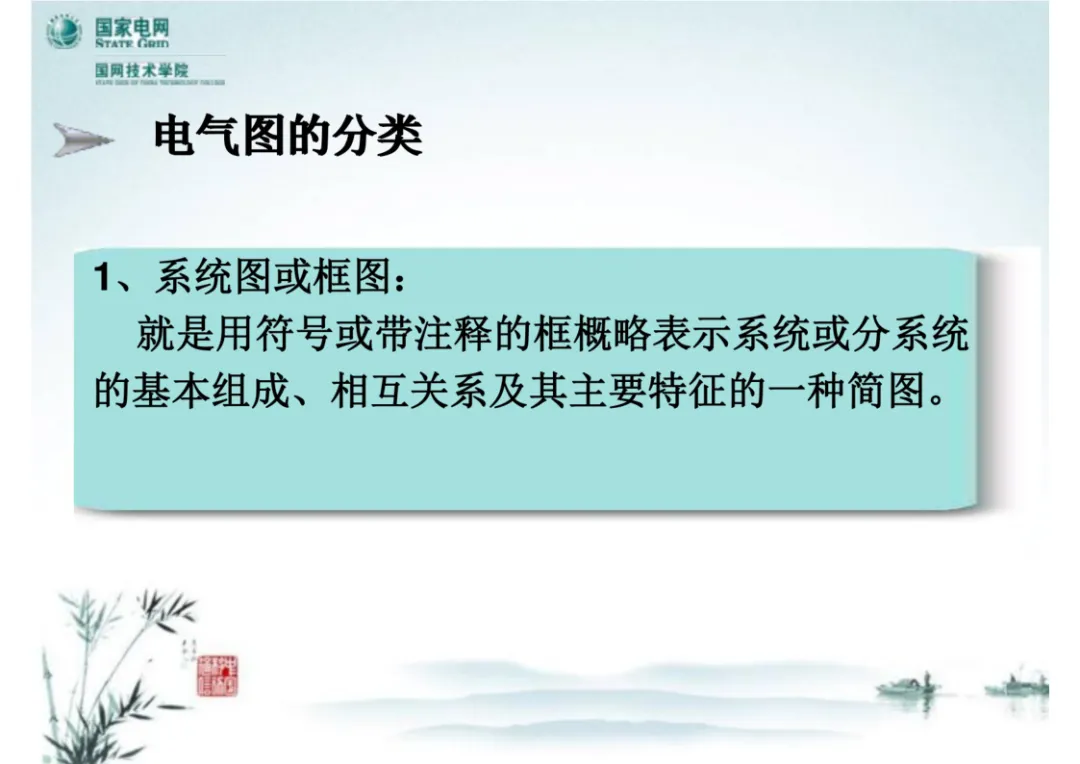

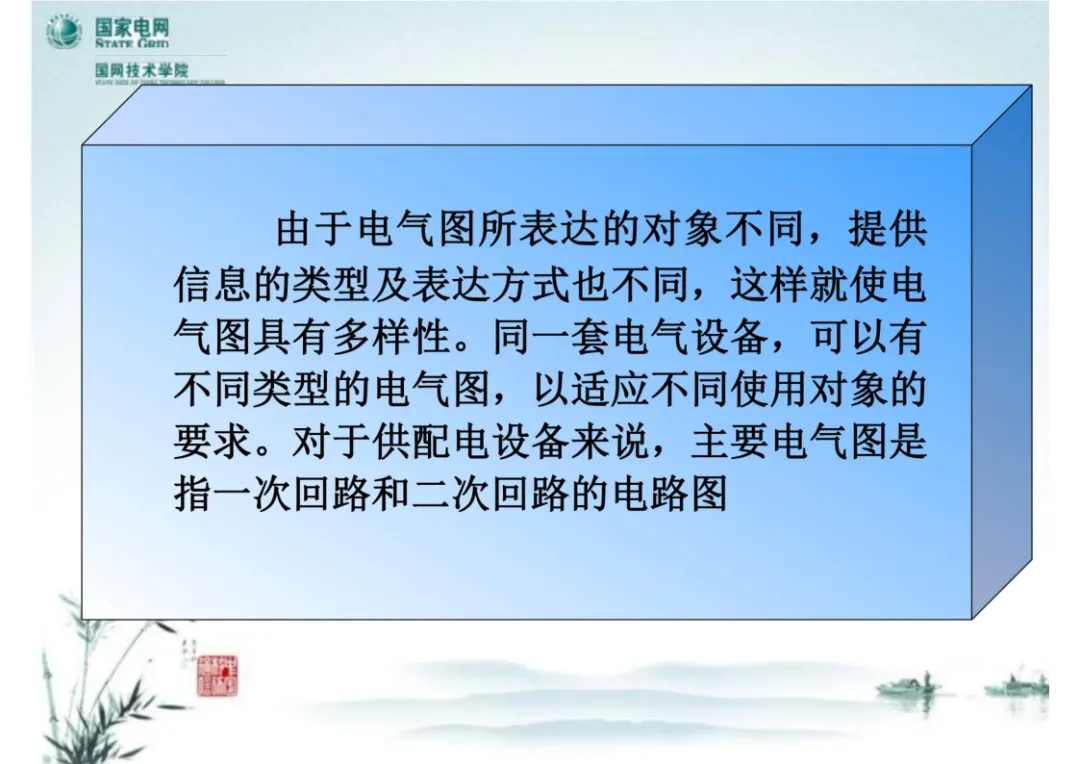

(二)变电站一次线图和二次接线图

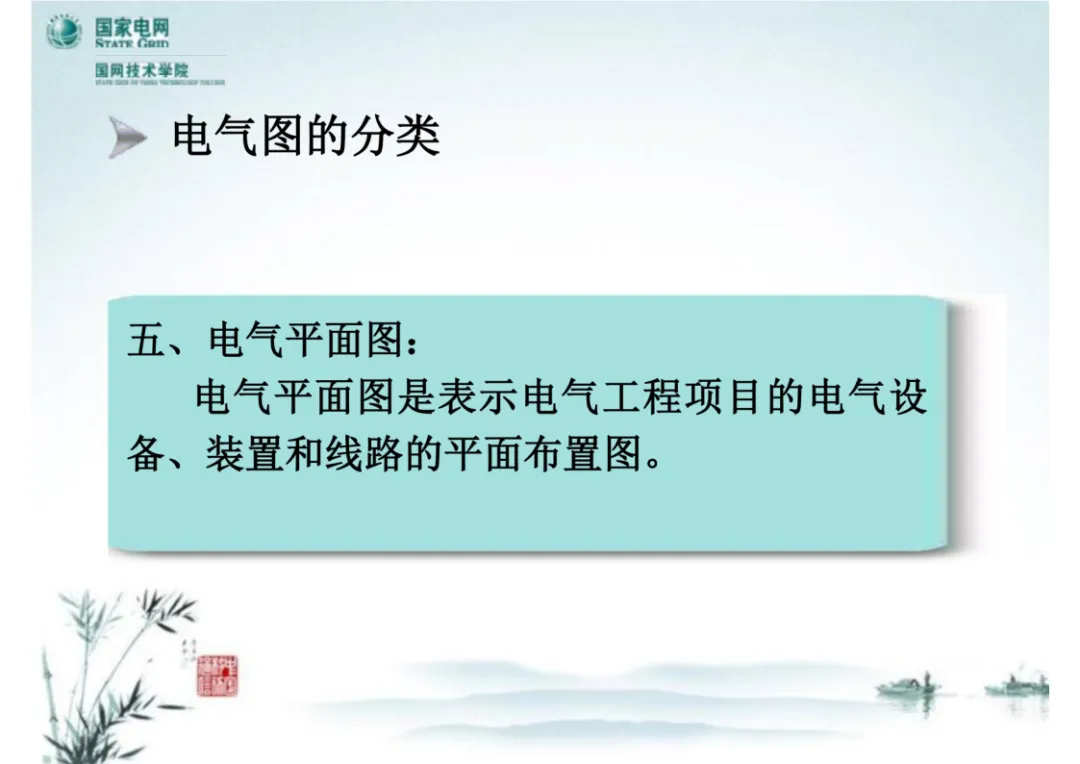

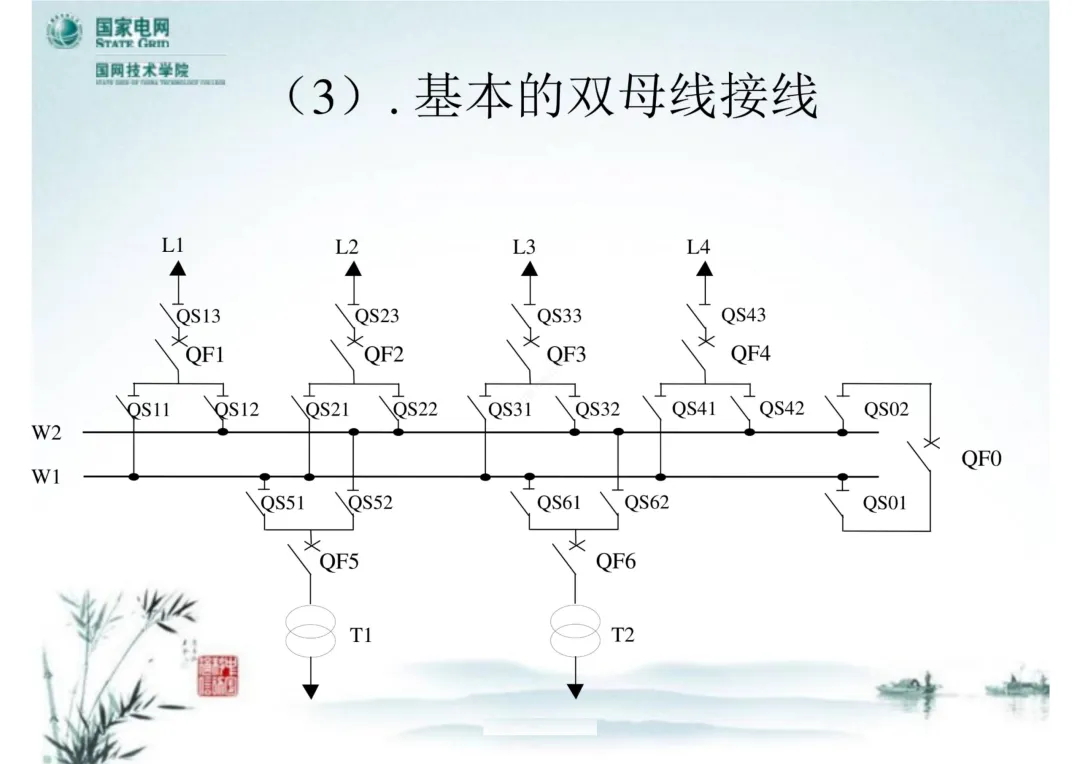

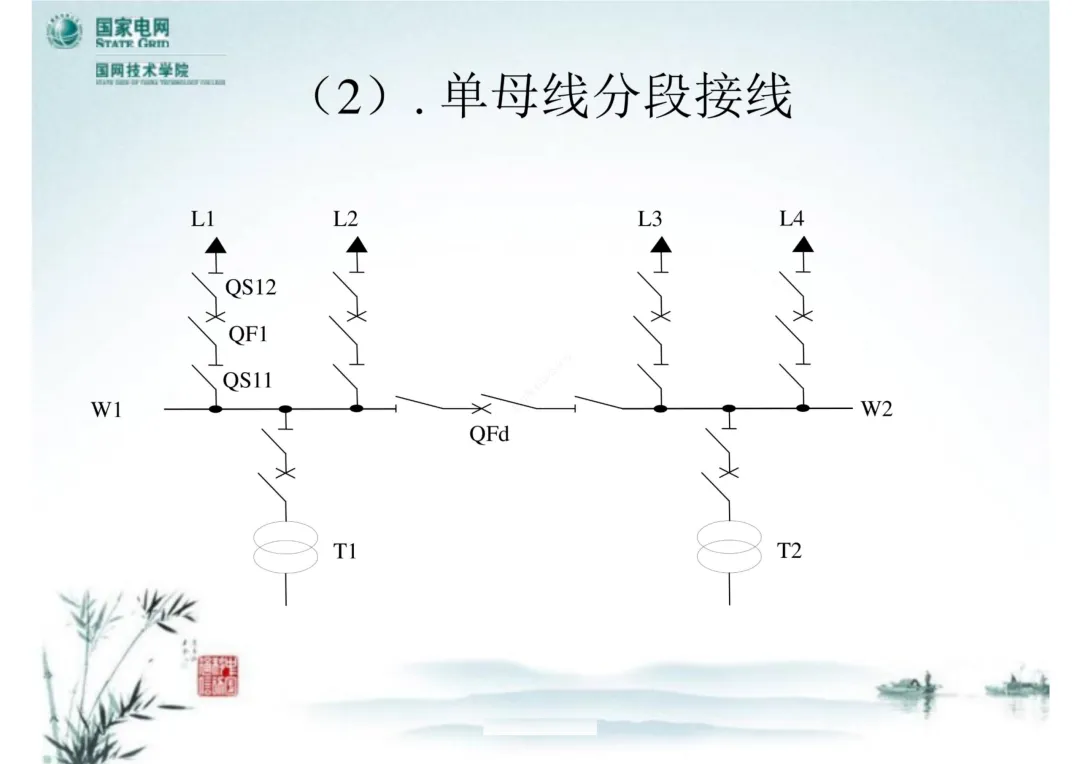

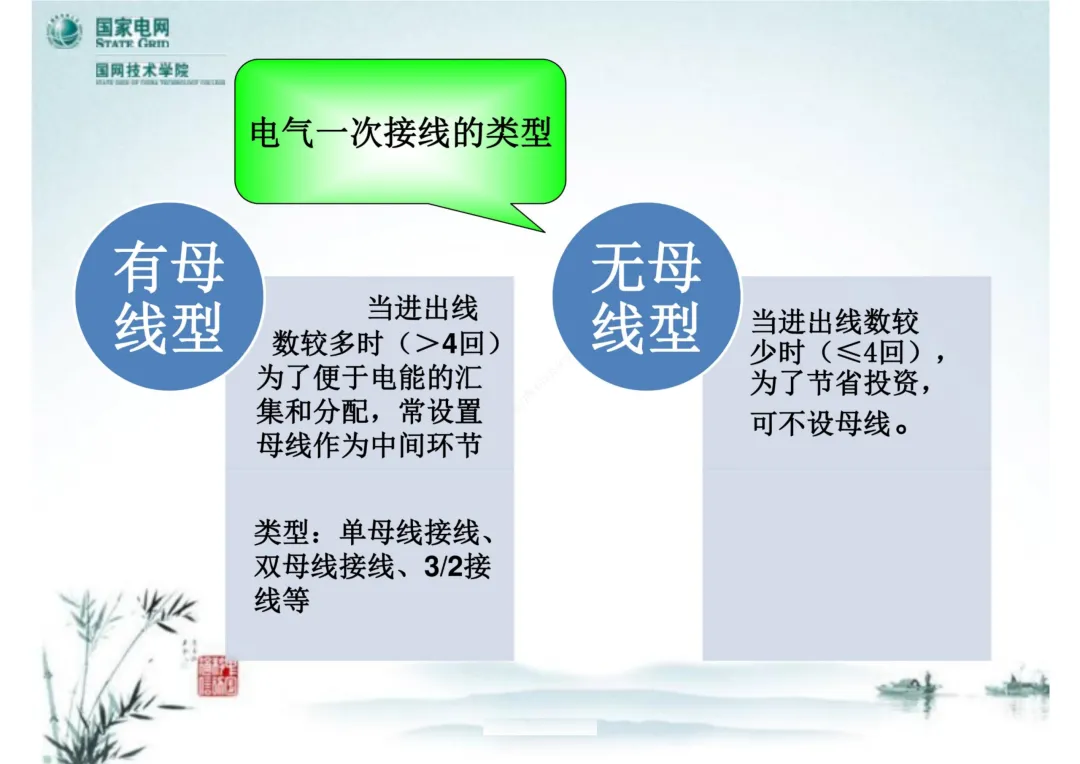

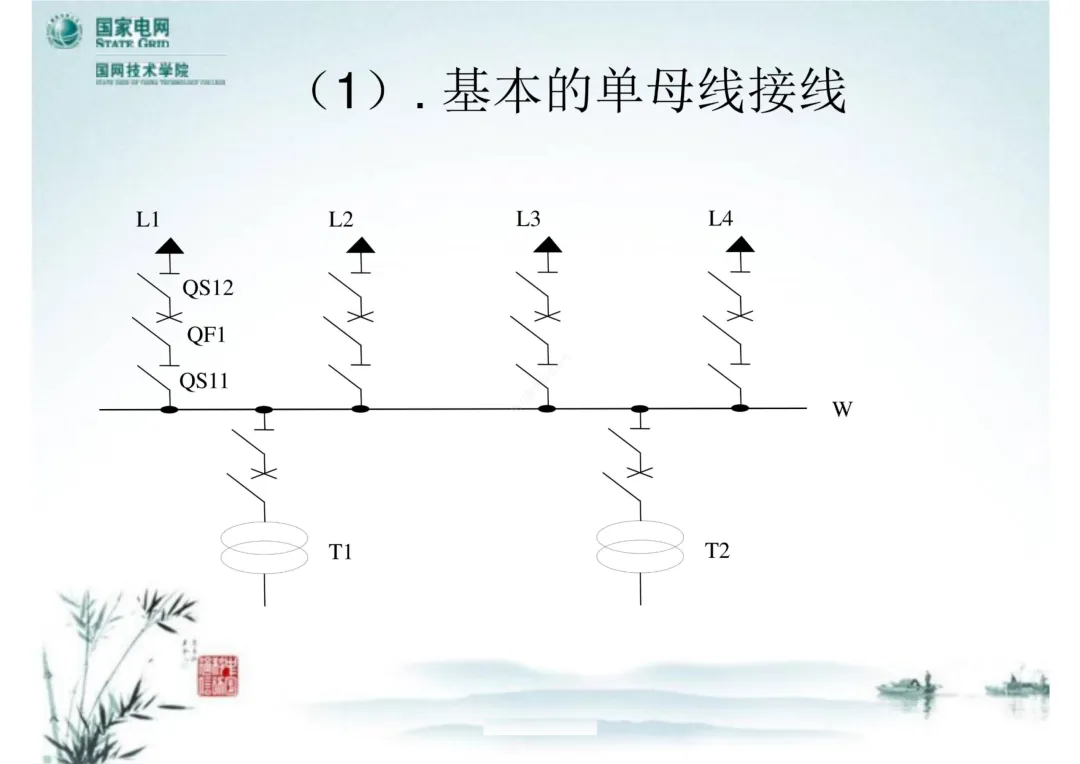

1、变电一次接线图:

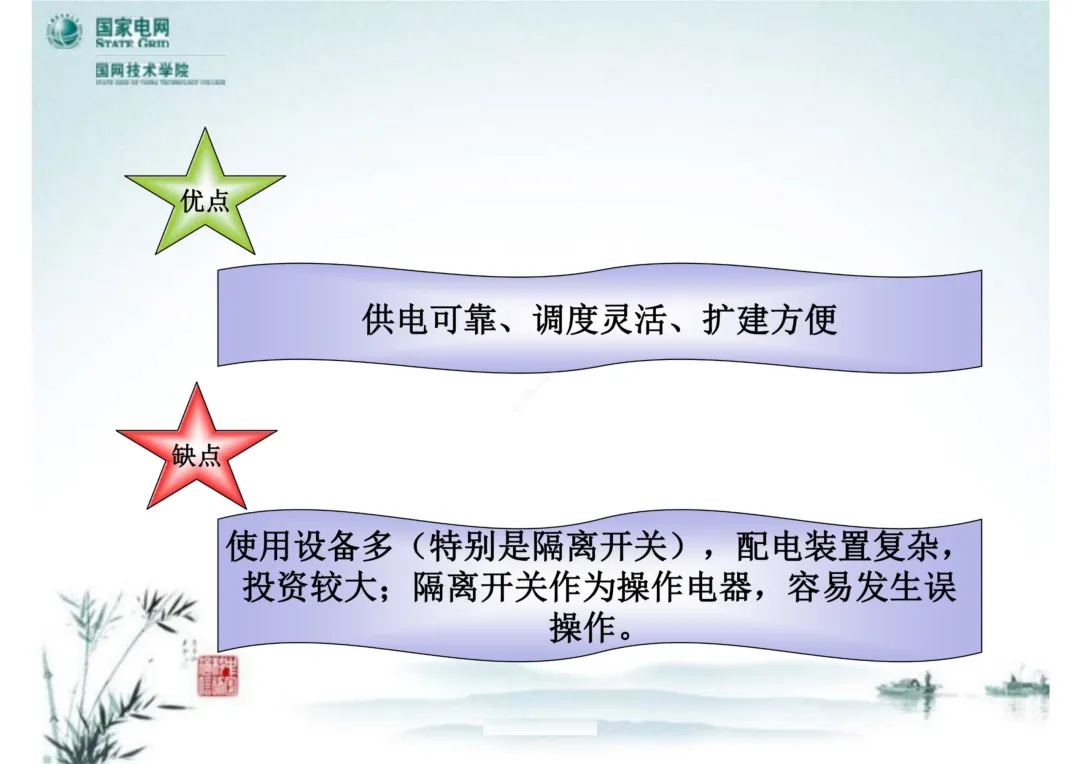

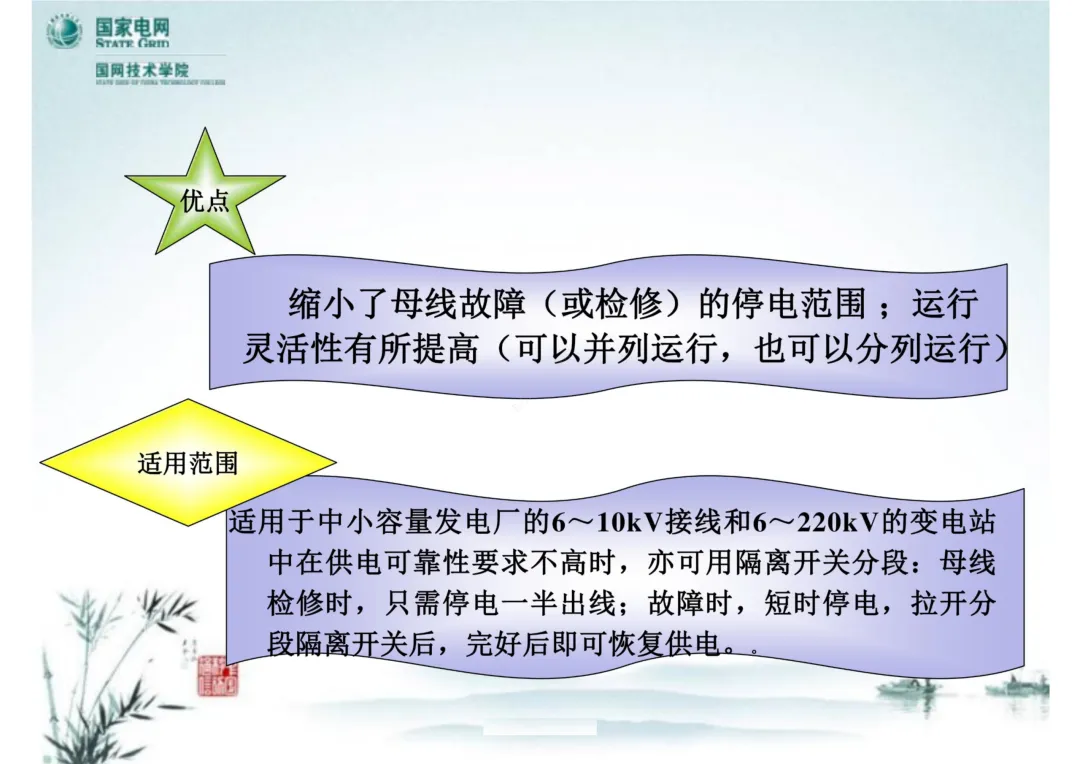

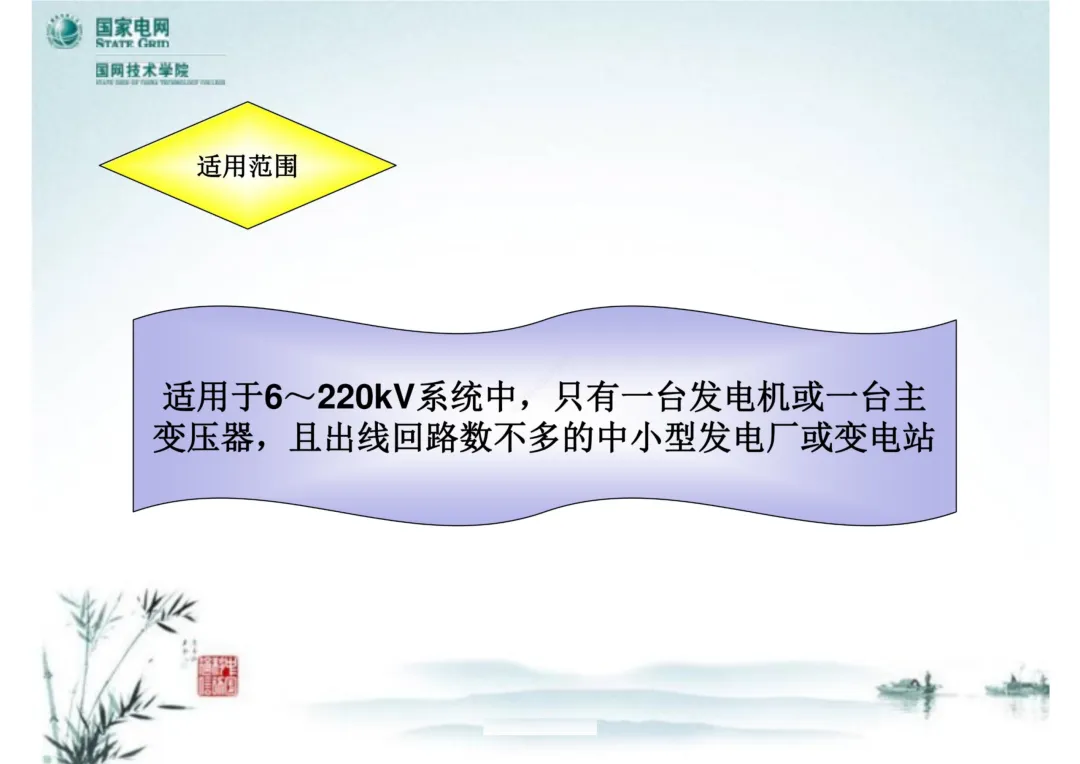

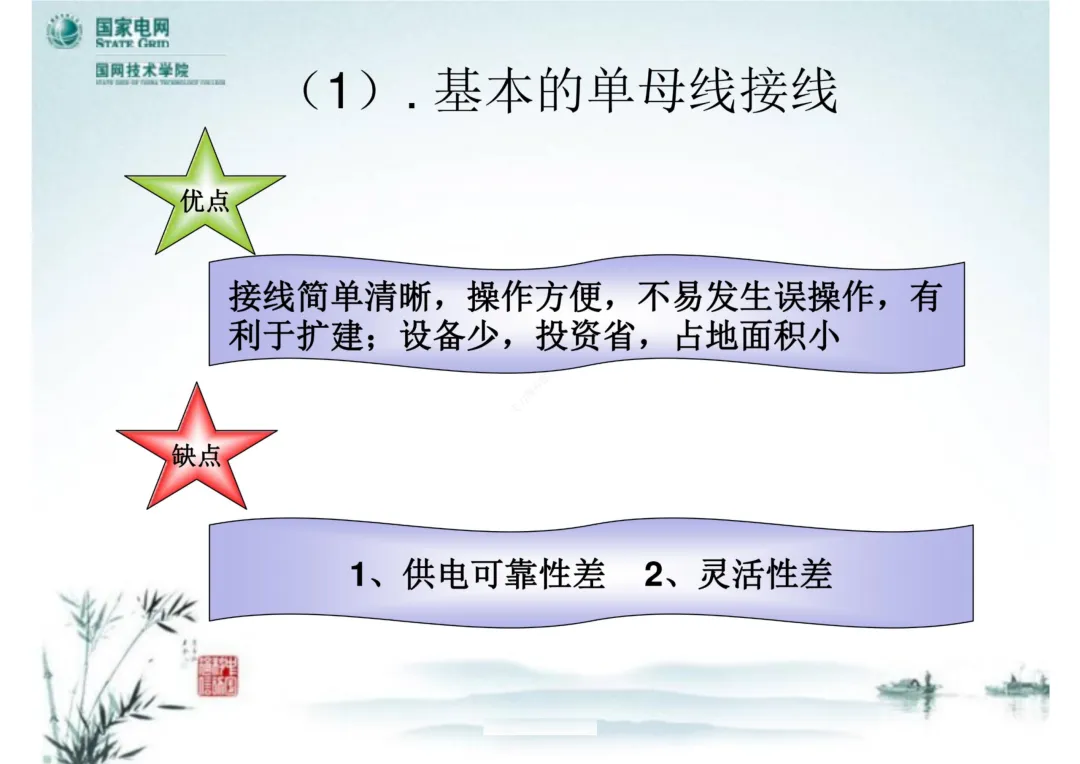

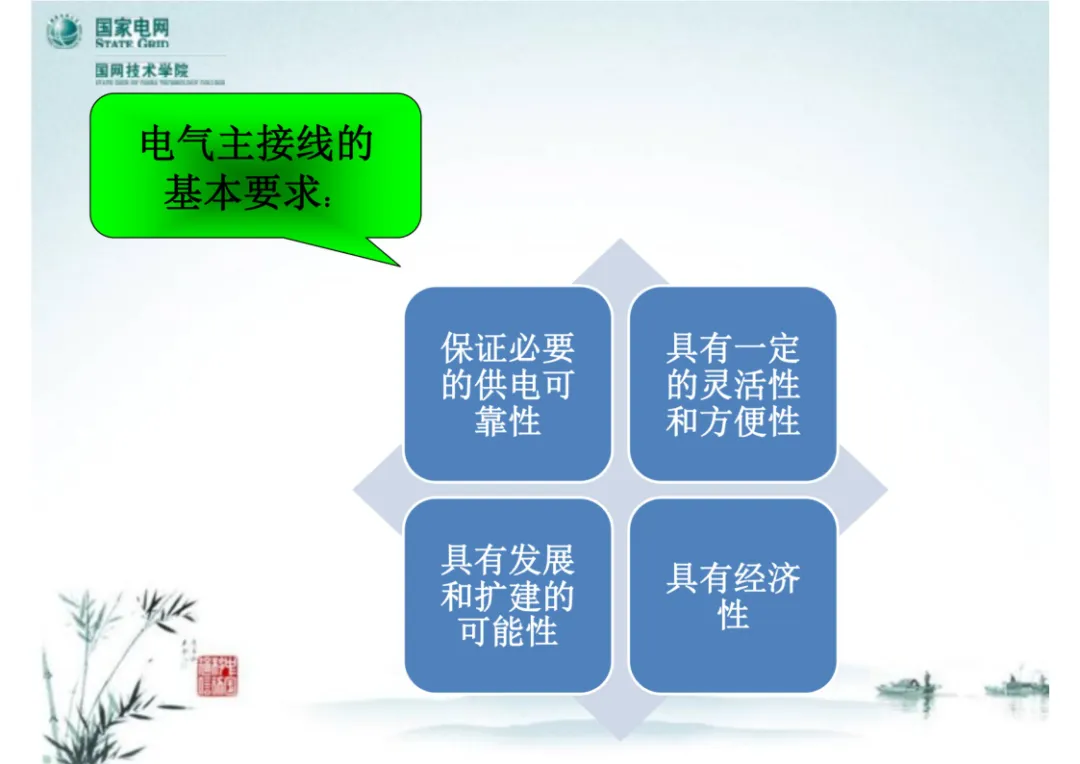

电气一次接线又称电气主接线，变电站的电气主接线是变电站接受电能、变换电压和分配电能的电路。用国家统一规定的电气图形符号、文字符号表示主接线中各电气设备相互联接顺序的图形，就是电气主接线图。电气主接线图一般都用单线图表示，即一根线就代表三相。但在三相接线不同的局部位置要用三线图表示，例如最为常见的接有电流互感器的部位

2、变电站二次接线图

二次接线图是表明二次接线的图，它通常以国家规定的通用图形符号和文字符号，表示二次设备的互相连接关系。二次接线图中所有开关电器是按照它们断路时的状态来表示，继电器和接触器的触点都按照它们线圈无电压失磁的状态来表示。

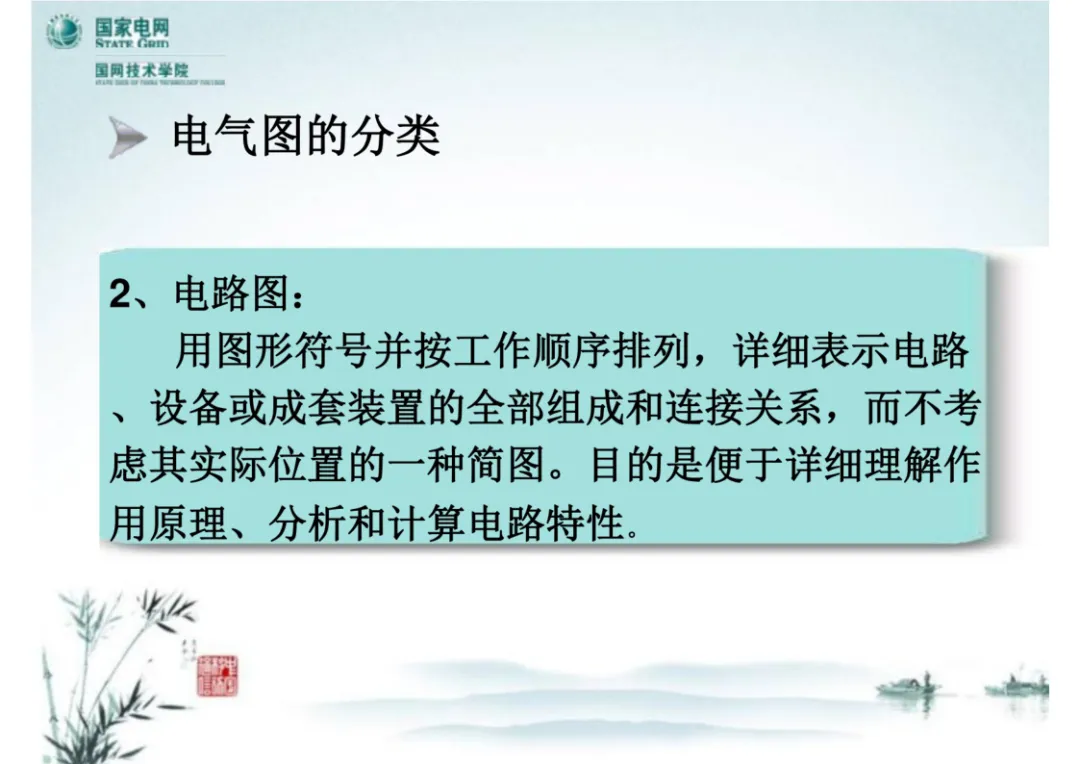

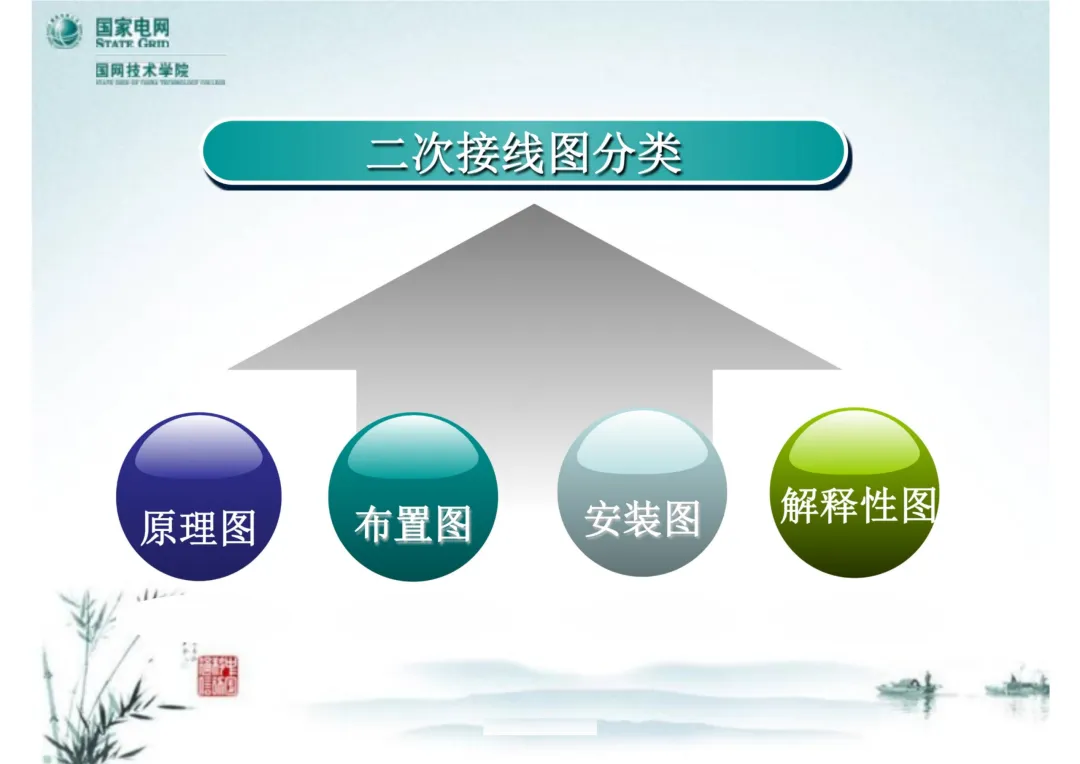

原理图

原理图是用来表示二次接线各元件(仪表、继电器、信号装置、自动装置及控制开关等设备)的电气联系及工作原理的电气回路图。我国习惯上将原理图分为归总式原理接线图和展开式原理接线图两种形式。

1)归总式原理接线图:接线图中的全部仪表、继电器等设备以整体的形式来表示;接线图将交流电压、电流回路和直流电源之间的联系综合地表达在一起;一次回路的有关部分也画在接线图中，这样可清晰地表明二次回路对一次回路的辅助作用。其缺点是不能表明元件的内部接线、端子标号及导线连接方法等，不能用作施工图纸。

2)展开式原理接线图:它是将二次设备按线圈和触点的接线回路展开分别画出，组成多个独立回路，作为制造、安装、运行的重要技术图纸，也是绘制安装接线图的主要依据。其特点是:交流电流回路、交流电压回路、直流回路分别画成几个彼此独立的部分;同一仪表的线圈、同一元件的线圈和触点分开画在各自相应不同的回路中，但采用相同的文字符号;图形右边有对应的文字说明，表明回路名称、用途等;各导线端子有统一规定的回路编号;其优点是清晰，便于了解整套装置的动作程序和工作原理。

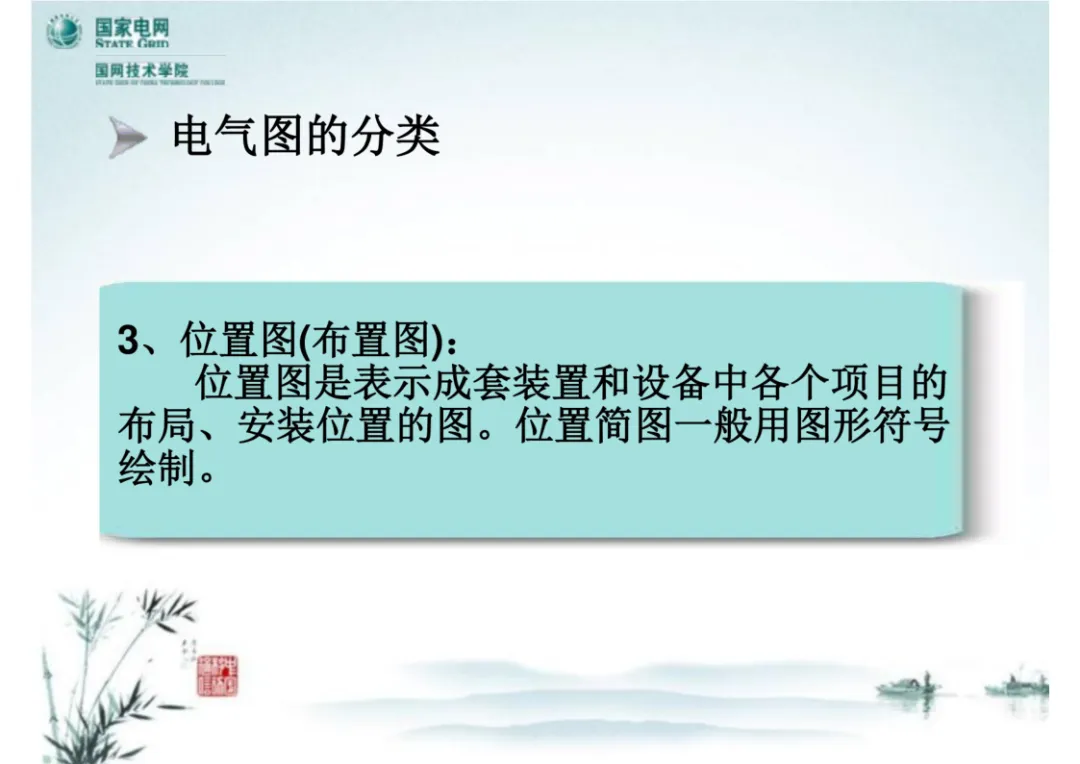

布置图

二次接线的布置图有控制室的平面布置图，控制与保护屏的平面布置图，控制室、配电装置的小母线布置图等数种。这些都是二次接线施工设计不可缺少的内容。绘制布置图要以变配电所的整体规划和有关原理图为依据，并满足二次接线设计有关技术规定。

安装图

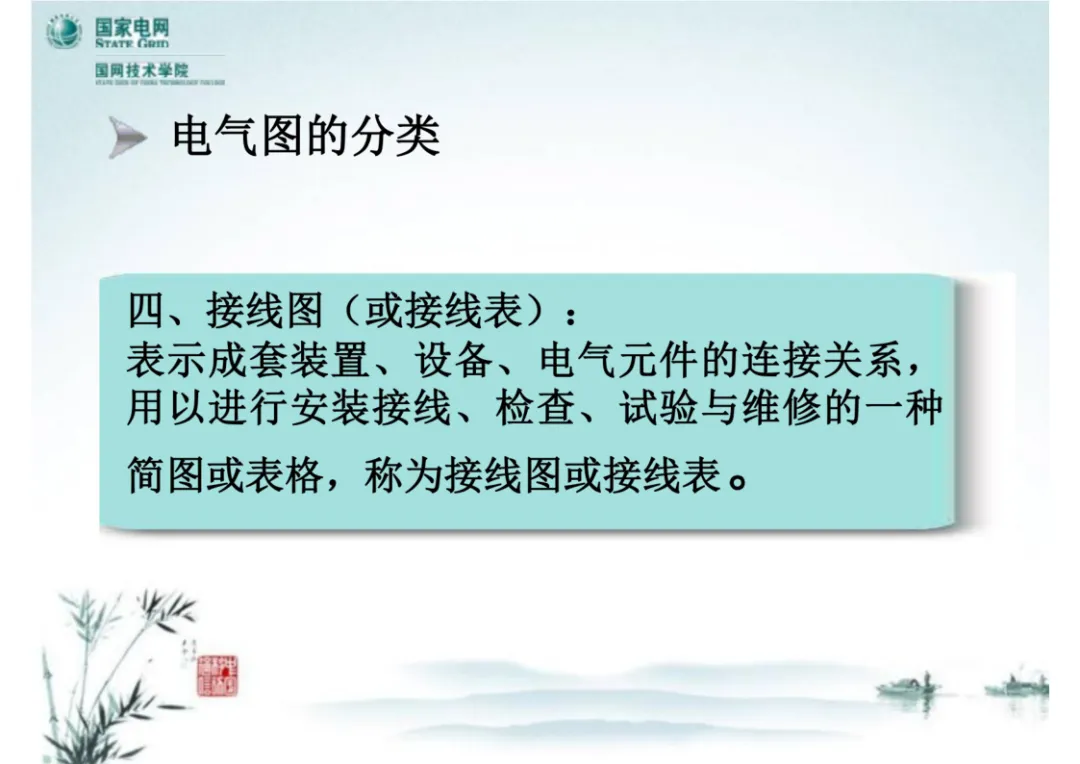

安装图:安装接线图是用来表明二次接线的实际安装情况，安装接线图包括屏面布置图、屏后接线图和端子排图，

解释性图

解释性图是除了原理图、布置图和安装图以外根据实际需要绘制流程的示意图;表示操作及动作构成的逻辑框图;电力系统继电保护、自动装置及测量仪表的配置图二次电缆联系图以及二次系统图等

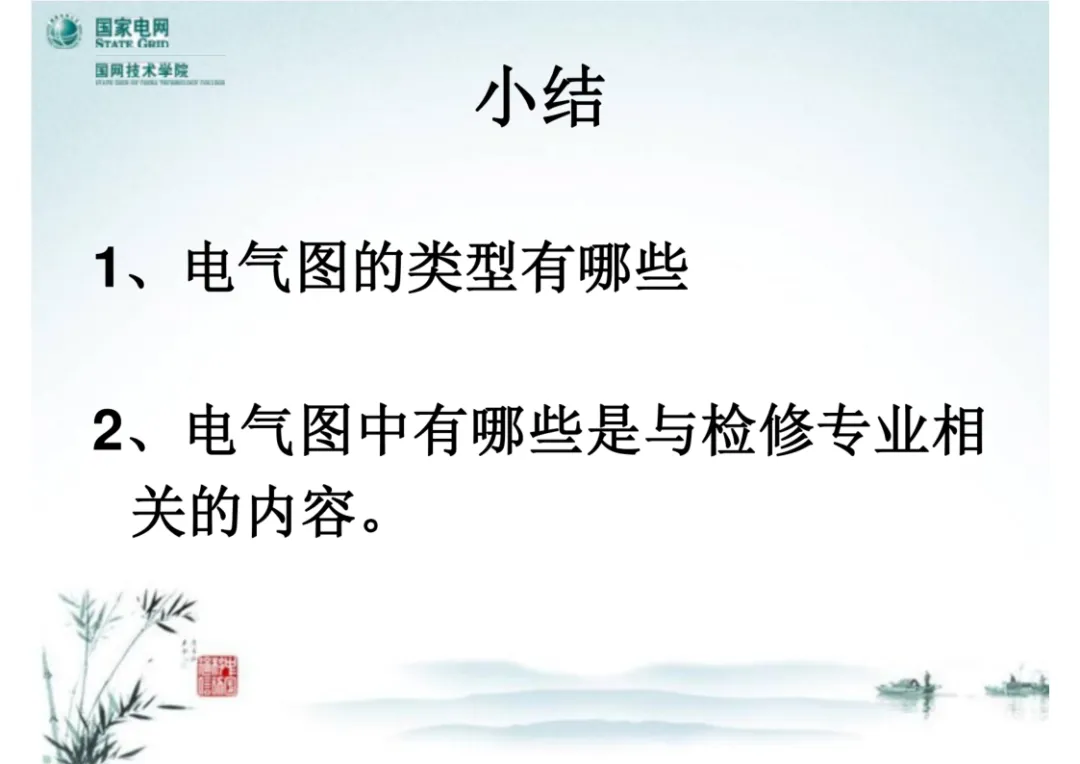

小结

1、二次接线与二次回路的关系是什么?

2、检修专业最常用的是那种二次接线?

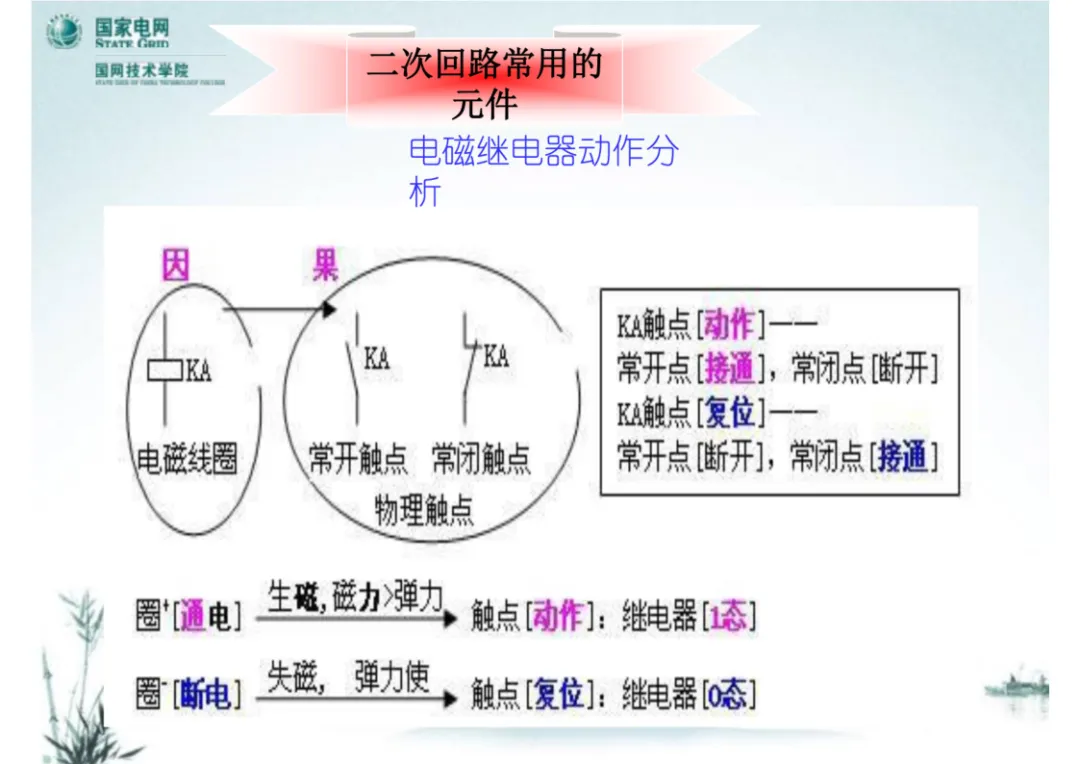

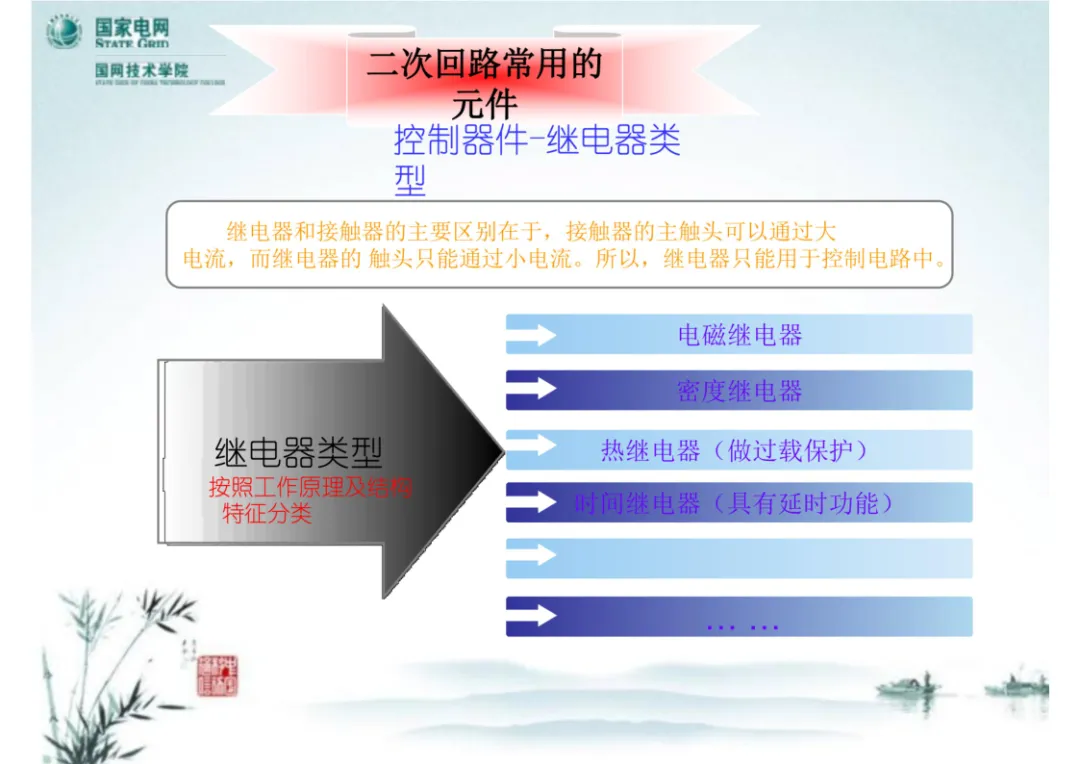

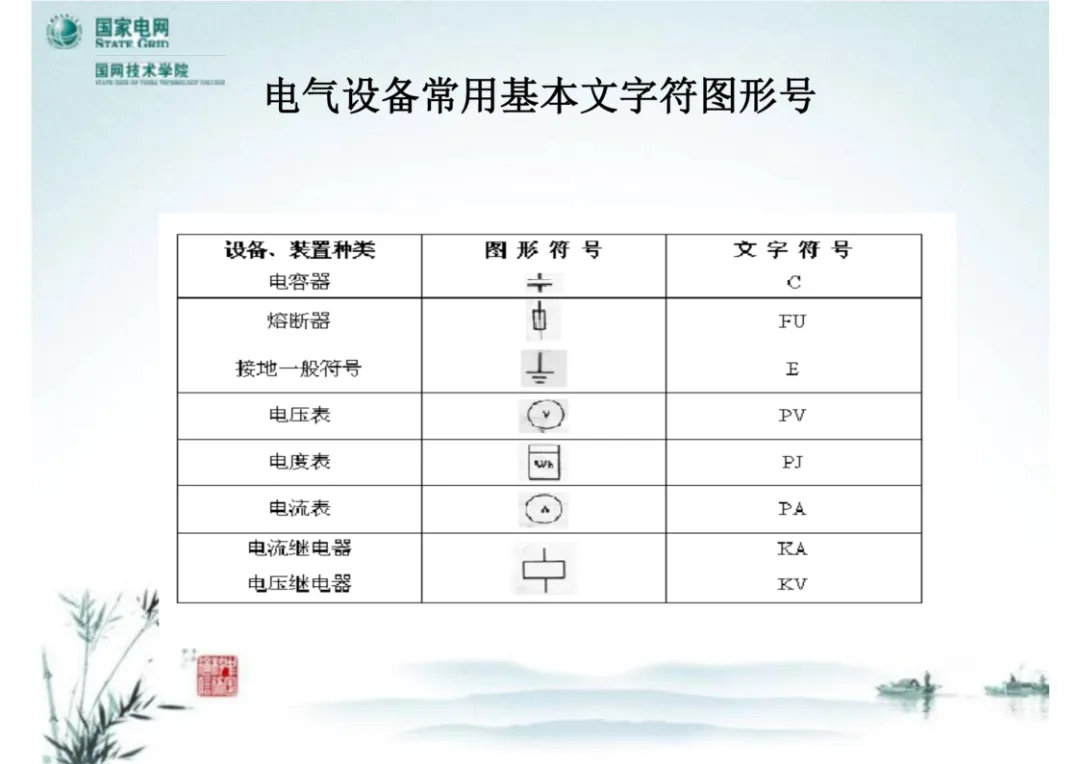

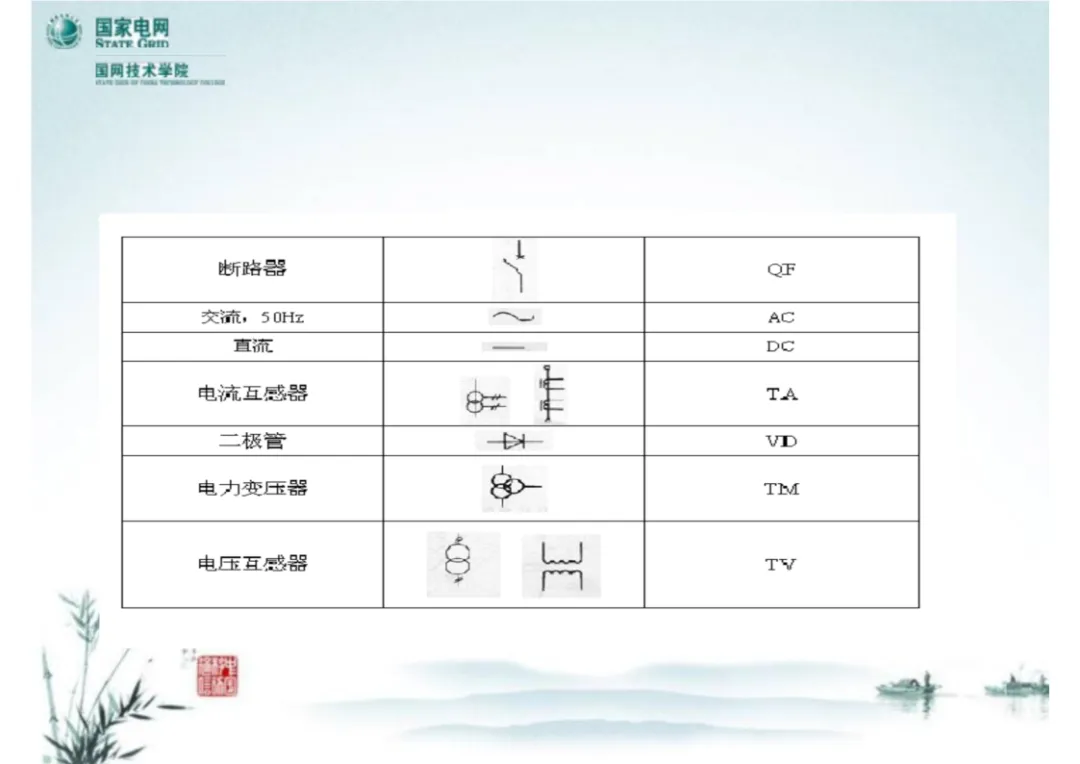

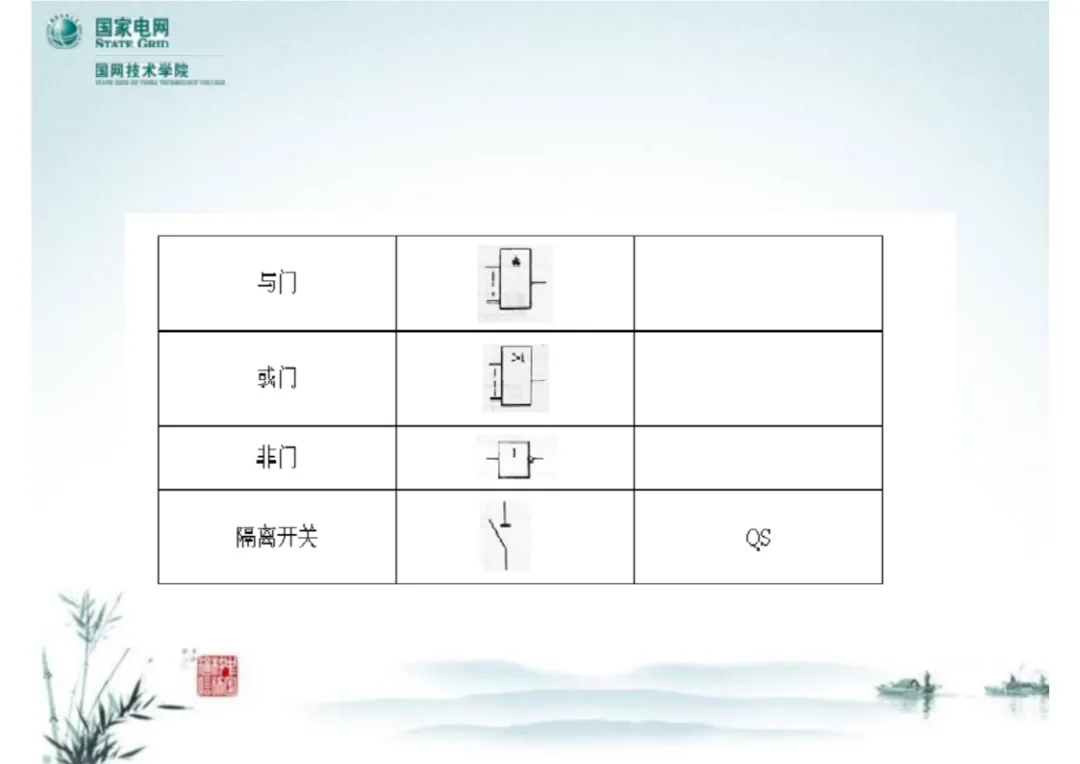

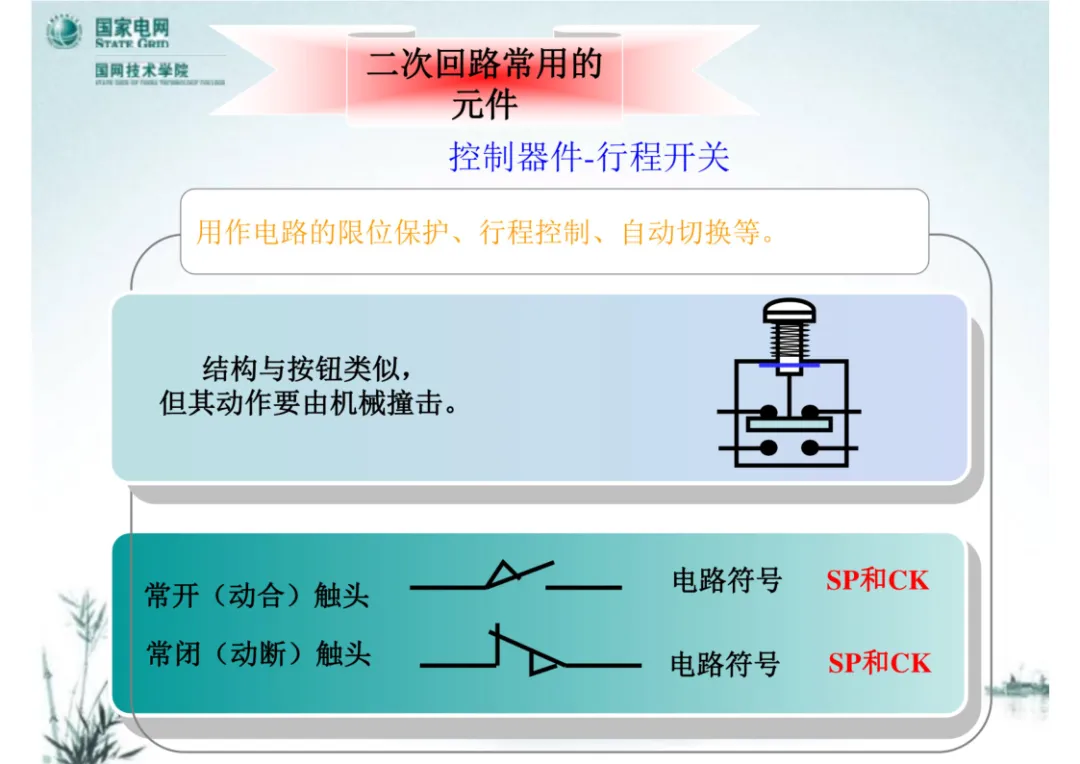

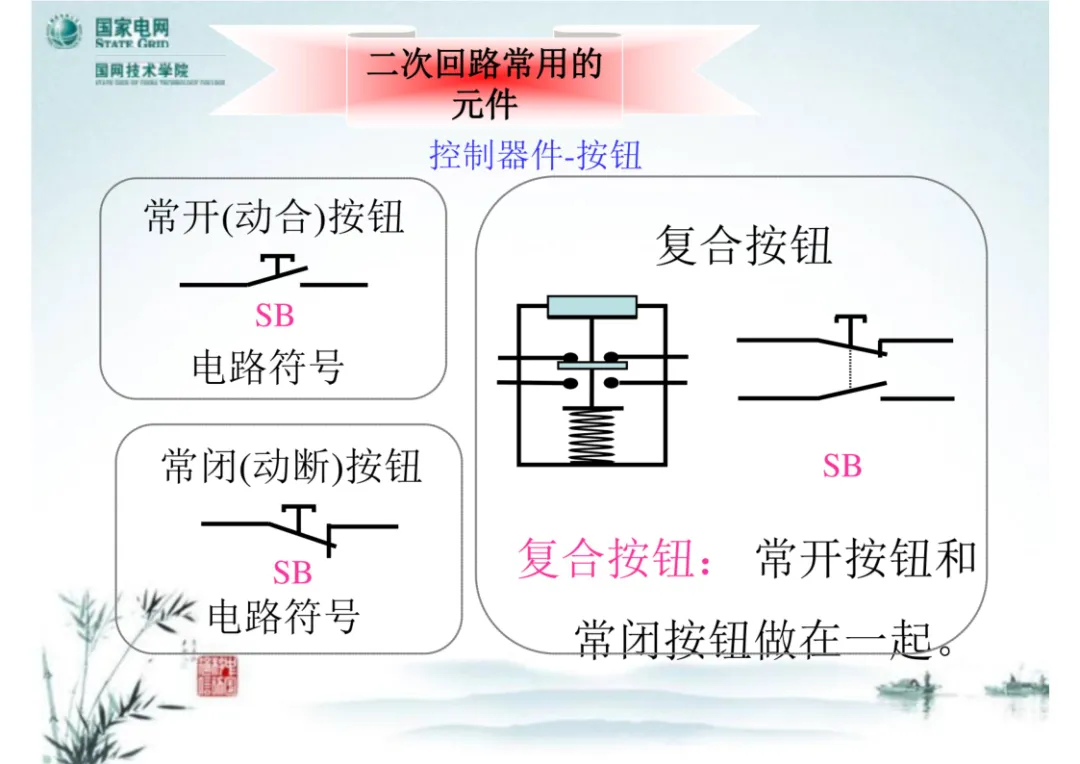

常用电气图形符号

电路图中的元器件、装置、线路及其他安装方法等，是按简图形式绘制的。在一般情况下都是借用图形符号、文字符号来表达。这些符号就象电气工程语言中的“词汇”。我们阅读电路图时，首先要了解和熟悉这些符号的形式、内容、含义，以及他们之间的相互关系。
