如果你是刚接触电源EMI的学生或者入门工程师，可能经常听到“共地阻抗耦合”这个词，但一直觉得有点抽象。其实它没那么复杂。我们今天从一个最基本的公式开始，结合佛罗里达大学wangsuo教授2025年的一份研究报告，把这个概念讲清楚。（完整报告已在“电子设计实战派”系列V 群中分享，有需要可以自取⬆️⬆️）
一个公式，两种写法

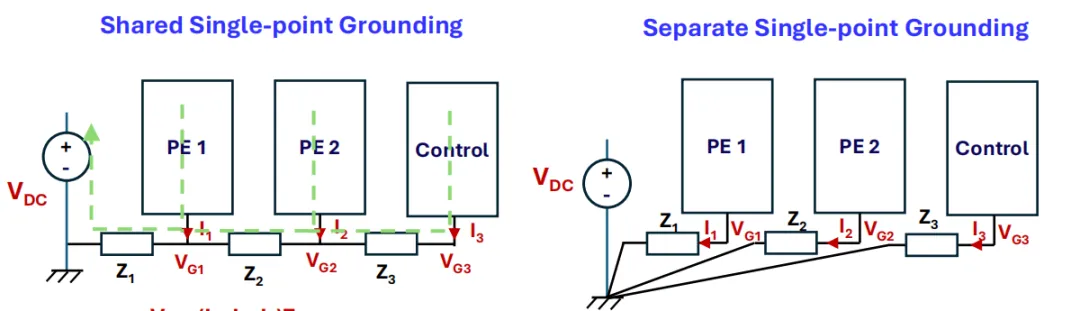

翻开文档第2页，左边和右边各有一组公式。
左边是这样写的：
右边是另一种写法：
这两组公式描述的是同一个电路，唯一的区别在于：左边的三个电流共用了一段地阻抗Z1，而右边的每个电流有自己的独立路径。这个差别导致了完全不同的结果。
以V_G1为例，左边是三个电流加起来再乘以Z1，右边只是I1乘以Z1。换句话说，左边多出了(I2 + I3)×Z1这一项。这一项就是“共地阻抗耦合”的数学表达——别人的电流在你的地上产生了你不需要的电压。
用水管和车道做个类比

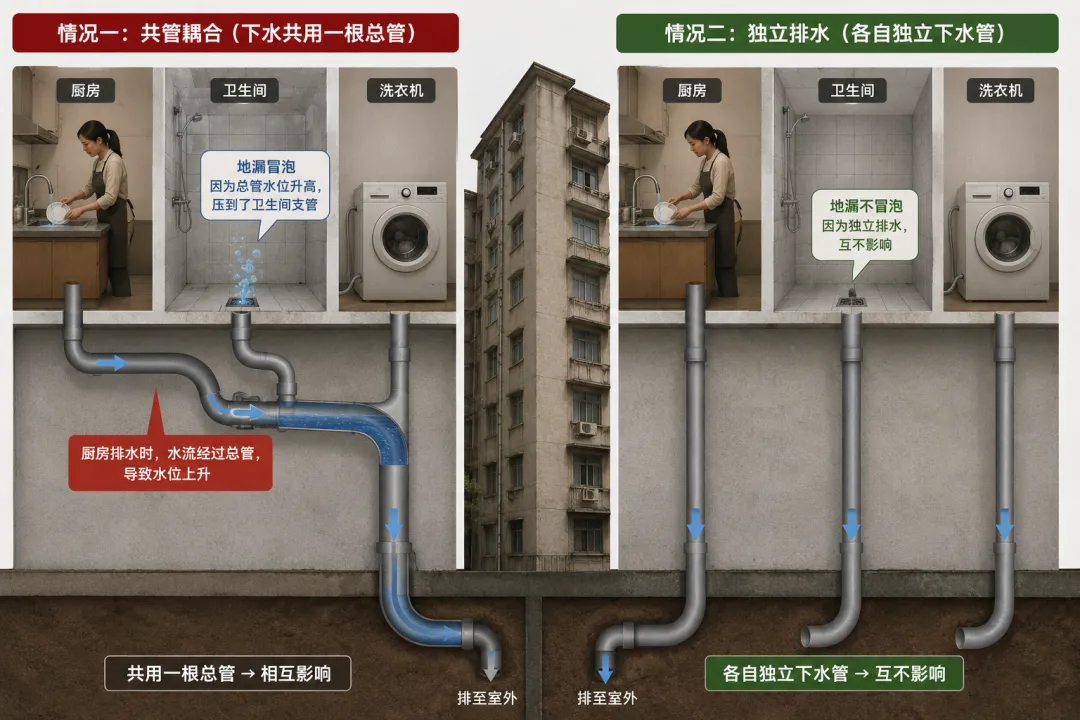

假设你家住在一栋老楼里，厨房、卫生间、洗衣机三路下水管最终汇入同一根总管。当厨房洗碗的时候，水流经过总管，卫生间的地漏就会冒泡——因为总管里的水位升高了，压到了卫生间的支管。这就是“共管耦合”。反过来，如果三路都有自己独立的下水管直通室外，厨房用水对卫生间就没有任何影响。
PCB上的地平面就像这根总管。如果开关管的电流、驱动电路的电流、控制芯片的回流电流都走同一段地铜箔，那么开关管的大电流就会在那段地阻抗上产生一个压降，这个压降会叠加到控制芯片的“地”上，相当于芯片的地电位被抬高了。这个被抬高了的、跳动的电位，就是共模噪声的来源。
换一个比喻：想象一条双车道公路，平时只有小车走，很顺畅。突然来了很多大货车，也挤在这条路上，路面被压得起伏不平。旁边一辆原本平稳的小车，因为路面变形，也跟着颠簸起来。这里的“路面起伏”就是地阻抗上的压降，“大货车”就是开关级的非连续电流，“小车”就是敏感信号。
为什么这个压降会变成“隐形天线”
上面说的还只是干扰信号之间的串扰，但共地阻抗耦合更严重的一个后果是产生辐射。

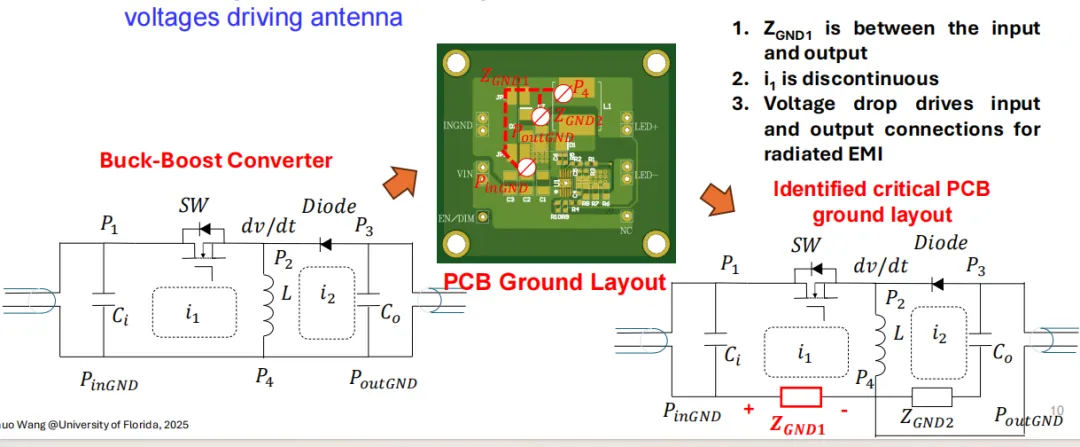

再看一下文档第10页的示意图。图中标出了Z_GND1和Z_GND2两段地阻抗，其中Z_GND2上流过的是非连续电流i。这个电流的波形是脉冲状的，上升沿很陡，di/dt很大。即使Z_GND2只有很小的电感（比如十几nH），也会产生明显的压降V = L·di/dt。这个压降是一个脉冲电压，它横跨在输入连接线和输出连接线之间。输入线和输出线会被该共模电压驱动，形成较大的共模电流回路，从而像天线一样向外辐射。
所以，地阻抗耦合不仅是信号完整性的问题，也是EMI的问题。地平面本身并不发射，是地平面上的电压跳动通过连接线（或者地平面本身）转成了辐射。
那为什么公式右边那种情况没有共地耦合？
右边那组公式对应的是每个电流都有自己的回流路径，它们在地平面上不重叠。工程上并不是简单地采用星形接地，而是通过控制电流回流路径，尽量避免高di/dt电流与敏感信号共享公共阻抗。在多层PCB中，连续地平面往往比人为分割地平面效果更好。比如，将输入滤波电容的地作为公共参考点，开关管的回流、输出级的回流、控制电路的回流都各自用单独的走线回到这个点，而不是串在一起。
从公式可以推断：当每个电流走自己的路时，V_G1只取决于I1和Z1，与其他电流无关。这就是理想的情况。
不过在实际产品中，完全独立的路径很难做到，因为PCB面积有限，地平面往往是连续的铜层。这时候就需要权衡：哪些电流绝对不能共用阻抗，哪些可以适当容忍。
看图说话：文档里的那张示意图讲了什么

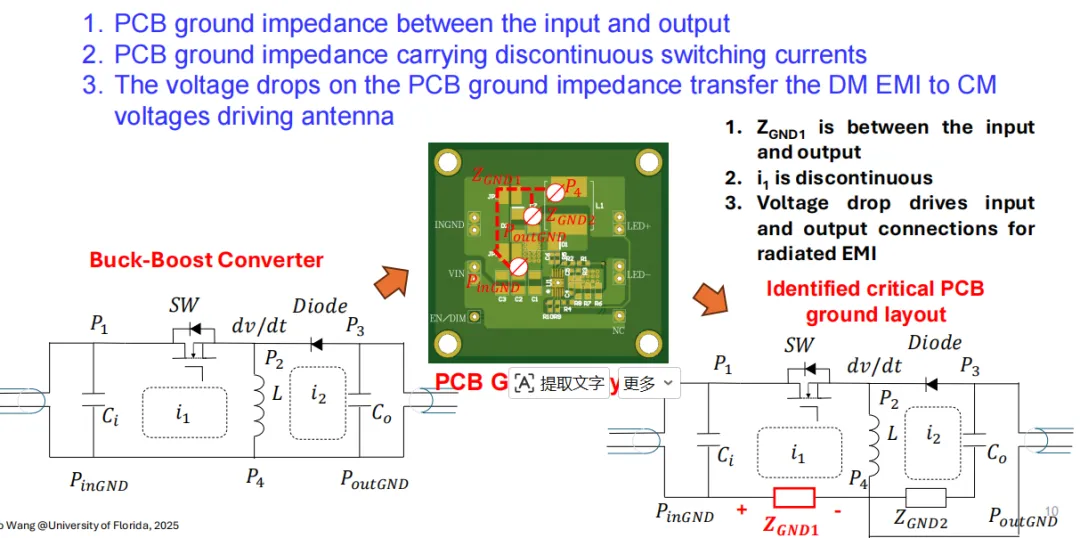

文档第10页的图值得仔细看一下。图中标出了几个关键点：
这张图告诉我们一个工程判断：流经非连续电流的那段地阻抗（Z_GND2），比流过连续电流的那段（Z_GND1）更容易引起辐射。因为非连续电流的谐波丰富，高频分量多，同样的电感值会产生更大的压降。所以布局时应该优先缩短Z_GND2的长度，加宽它的宽度，或者让它直接连到输入电容的地，中间不要过孔。
从公式到布局：三个实用的方向
根据上面的原理，可以总结出三条基本的布局思路：

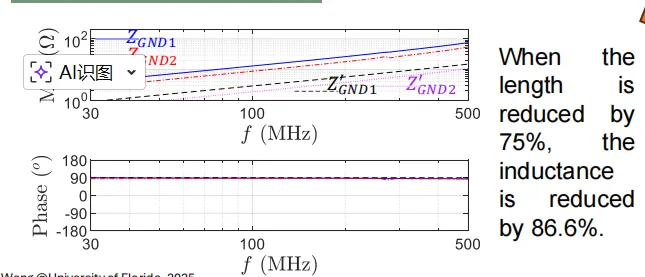

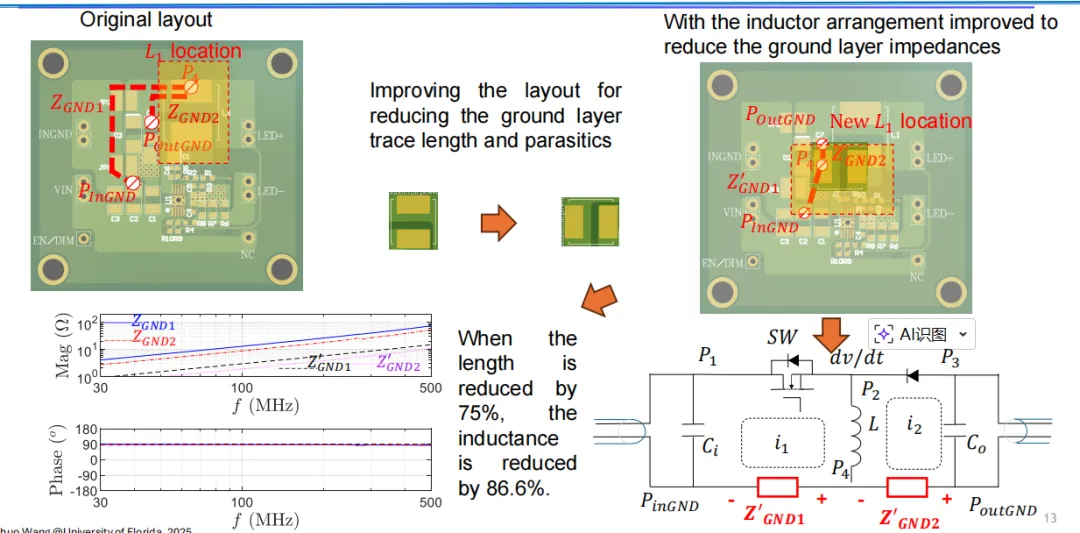

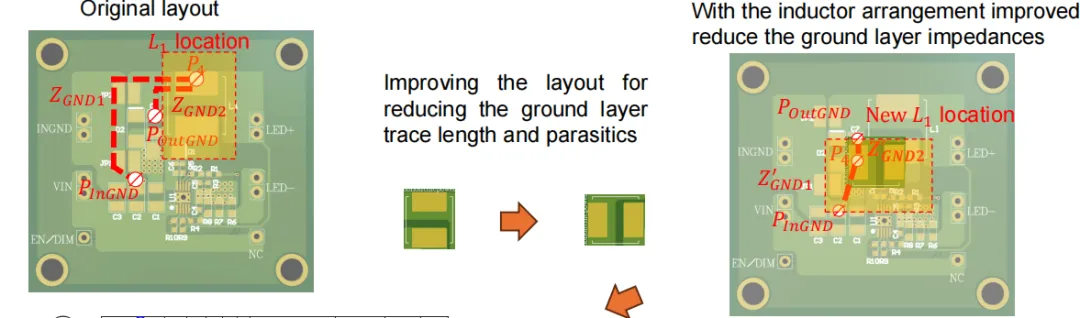

短：地走线越短，寄生电感越小。电感与长度成正比，把一段地线从18mm缩短到8mm，电感大约能降一半。文档第13页的例子中，长度减少75%，电感量下降了86.6%，因为同时还加宽了走线。
宽：地走线越宽，直流电阻和寄生电感都越小。宽走线还有一个好处是降低了电流密度，减少局部热点。对于承载非连续电流的地路径，对于高di/dt回流路径，应优先缩短回路面积，其次再通过加宽铜箔、铺铜或增加参考平面降低阻抗。
对称：输入走线和地平面的不对称会导致辐射抵消不充分。文档第31-34页讨论了这个机制：当输入正线和地线（地平面）宽度相差太大时，地平面占主导，它的辐射无法被输入走线抵消。适当加宽输入走线，或者在输入端口加π型滤波器，可以改善。
小结
共地阻抗耦合的本质是公共阻抗上的电压降。在低频下主要表现为I×R，在开关电源中则往往由L·di/dt主导。不同的是，这个I可能是别人的电流。PCB地平面不是理想的零电位，尤其是当多路电流共用一段阻抗时，每一路都会受到其他路的影响。而在非连续电流的情况下，这个影响还会通过输入输出线缆转成辐射。
对于刚入门的工程师，建议在自己的第一个PCB设计中有意识地做一件事：标出电路中所有流经非连续电流的路径（开关管、二极管、驱动回路），确保它们的地回路尽量短、宽、直接，不要与控制电路或信号电路共用同一段地。做到这一点，能够消除相当一部分由公共阻抗耦合导致的EMI问题，但仍需结合开关节点控制、滤波器设计和回流路径优化进行综合考虑。
