【筑匠上新】商业综合体机电交付标准培训课件(精华版)

做商业综合体的朋友，是不是常被这些问题困扰：

商铺交付标准不统一，商户进场就投诉；公区吊顶开裂、卫生间漏水，开业即维修；地下室管线乱、机房观感差，验收卡脖子……

这份《全国商业综合体机电交付标准培训课件（精华版）》，就是来解决这些痛点的。它把商铺、公区、地下室、设备机房、园建绿化全场景的实测实量、观感质量、工艺要点、通病防治全部量化，是项目总、机电经理、监理工程师的“交付红宝书”。

📌 核心内容概况

一、商铺篇：让商户“拎包入驻”的标准

✅ 土建装修（硬指标）

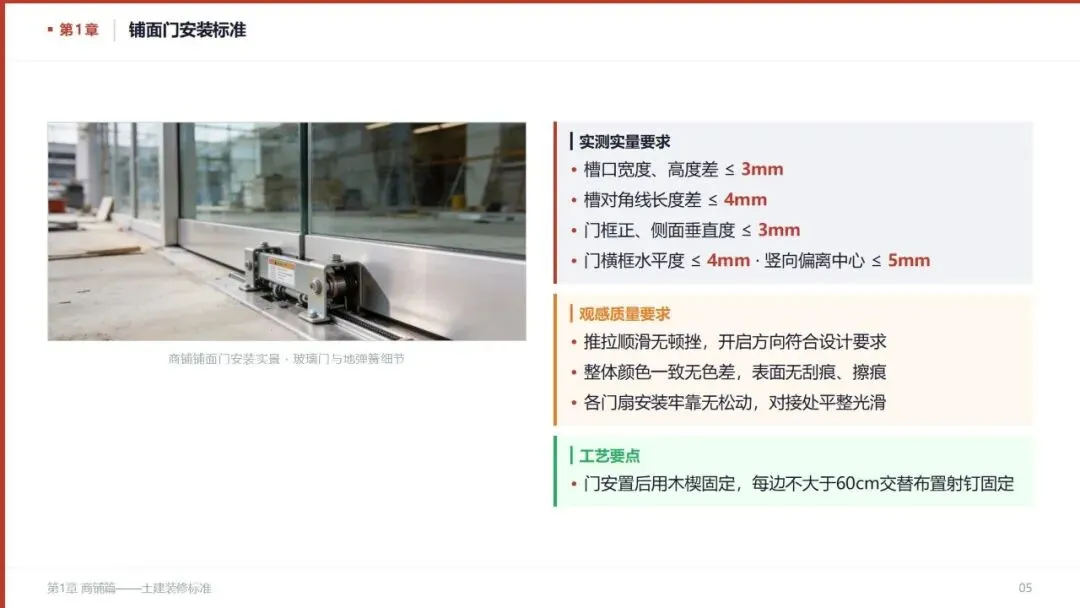

• 铺面门：槽口高宽差≤3mm，垂直度≤3mm，推拉顺滑无顿挫。

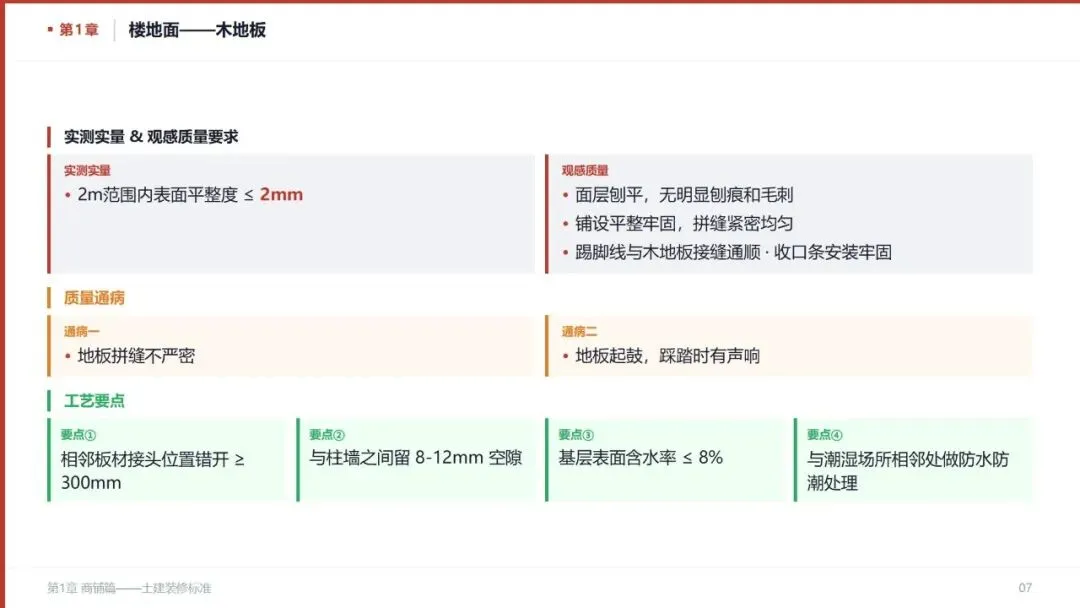

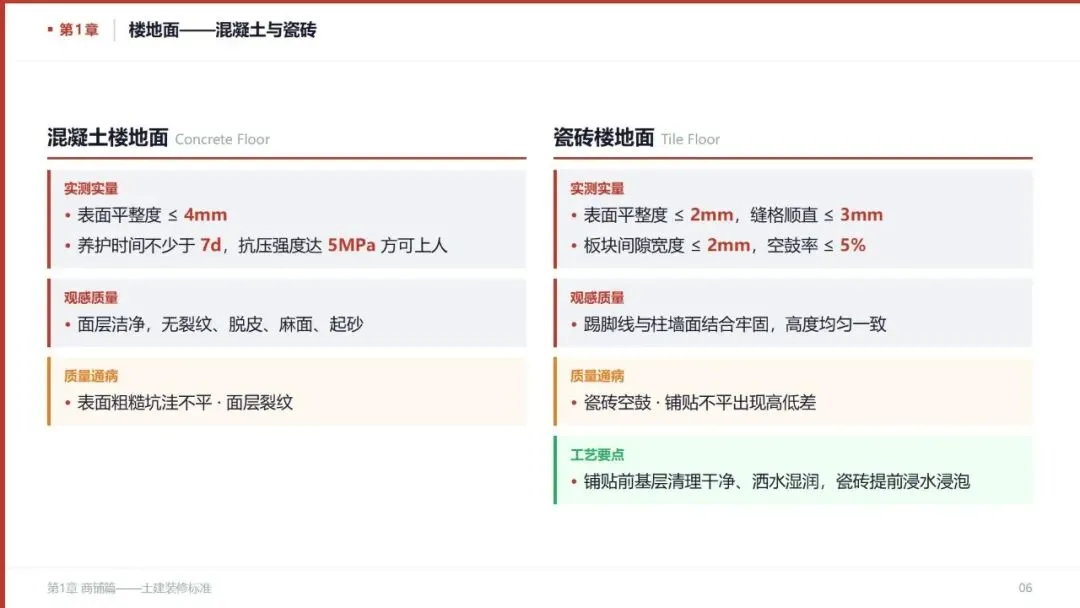

• 楼地面：混凝土平整度≤4mm，瓷砖≤2mm、空鼓率≤5%，木地板含水率≤8%、与墙留8-12mm缝。

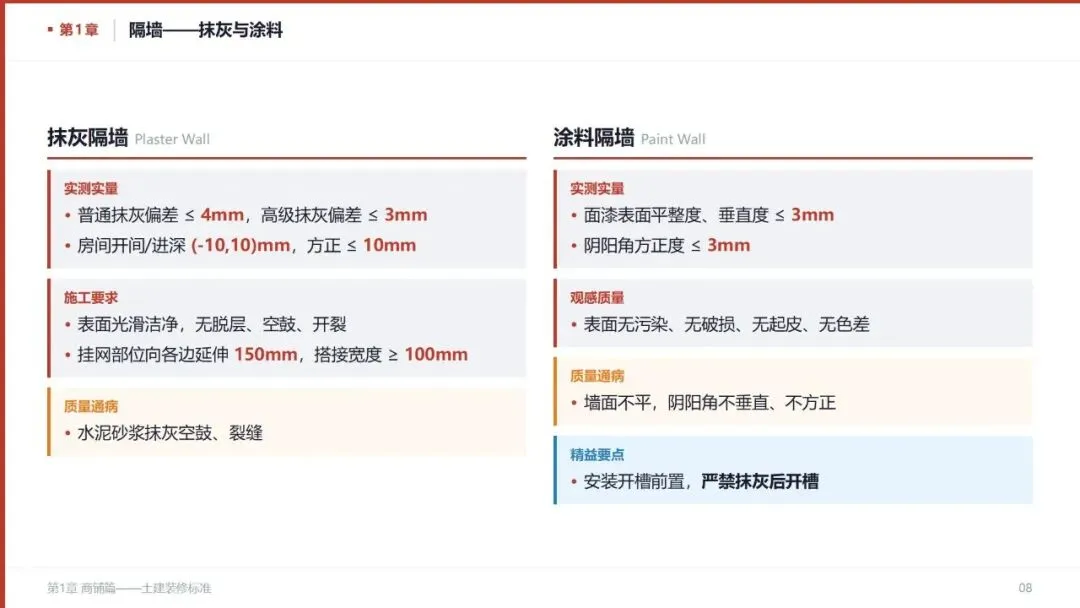

• 隔墙抹灰：普通抹灰偏差≤4mm，高级≤3mm，挂网向各边延伸150mm。

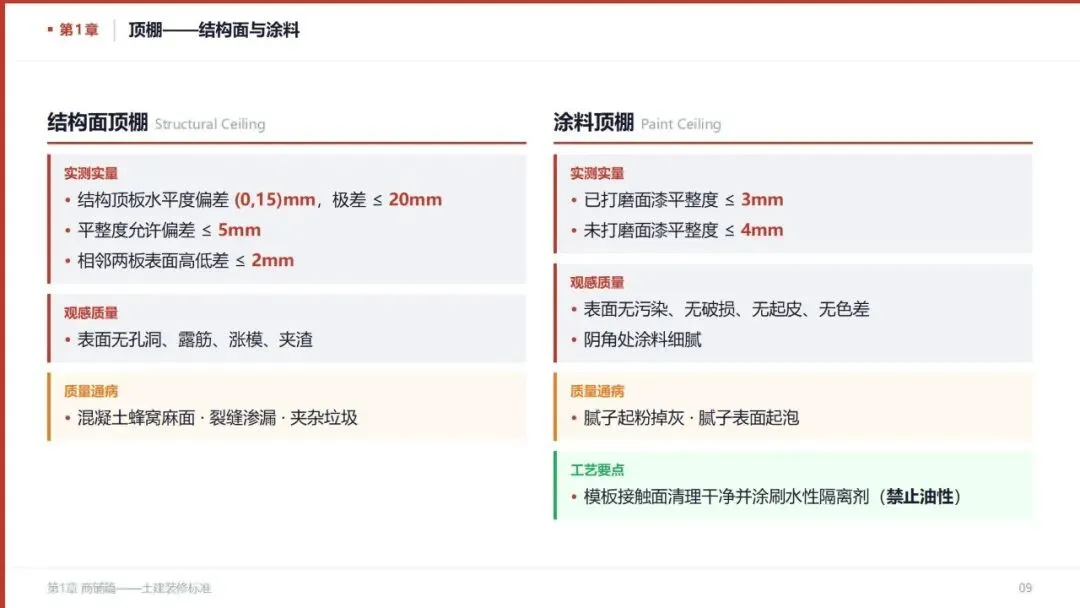

• 顶棚：结构顶板水平度偏差(0,15)mm，腻子平整度≤3mm，严禁油性隔离剂。

✅ 户内机电（全专业）

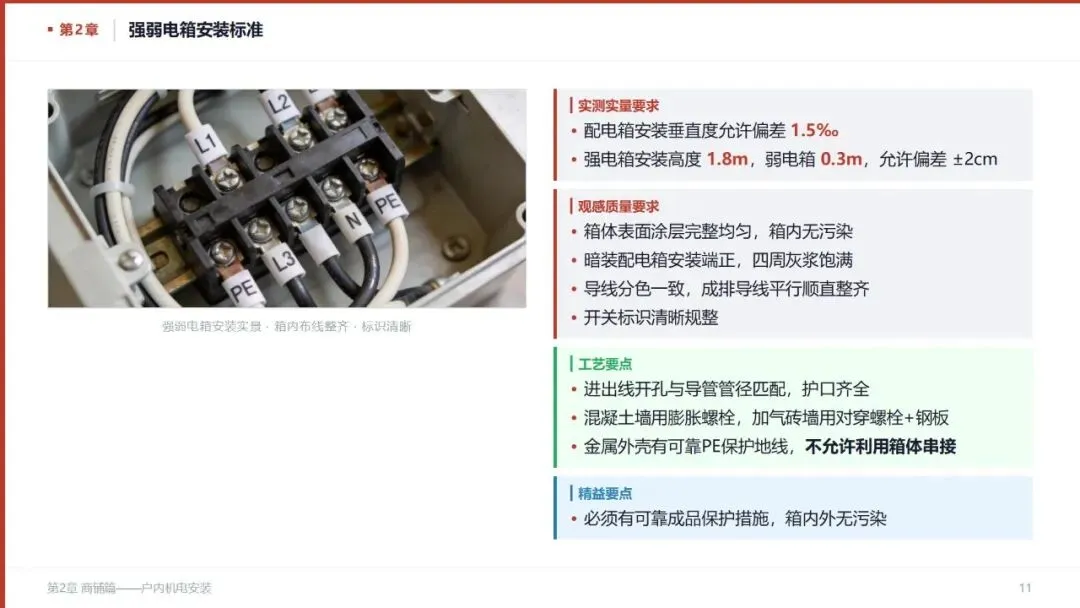

• 强弱电箱：垂直度≤1.5‰，强电箱高1.8m、弱电箱高0.3m，PE线独立接地。

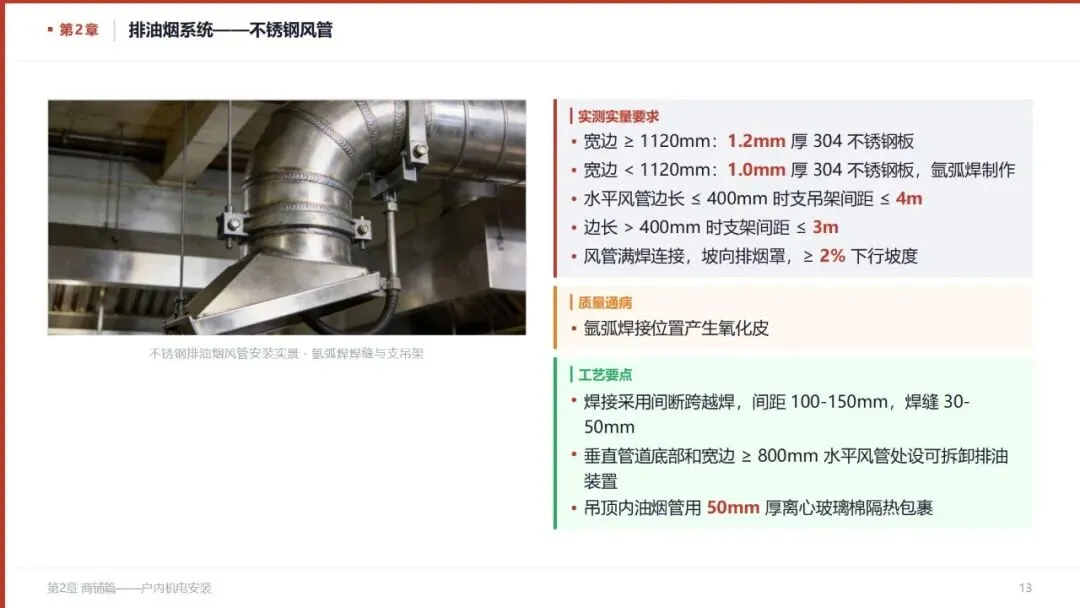

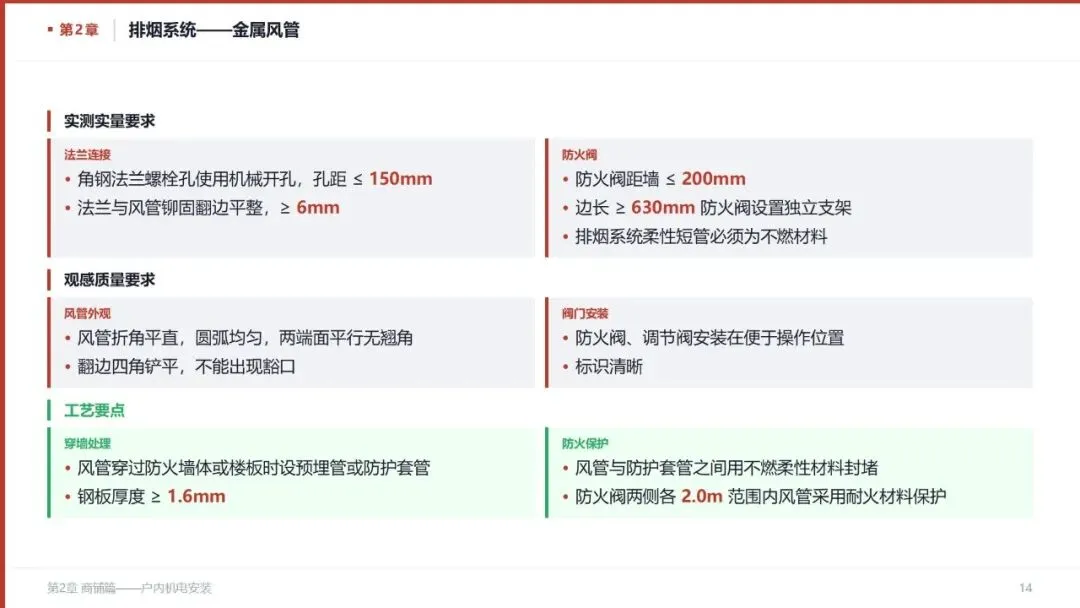

• 排油烟风管：304不锈钢，≥2%下行坡度，宽边≥800mm设排油装置，吊顶内50mm离心玻璃棉隔热。

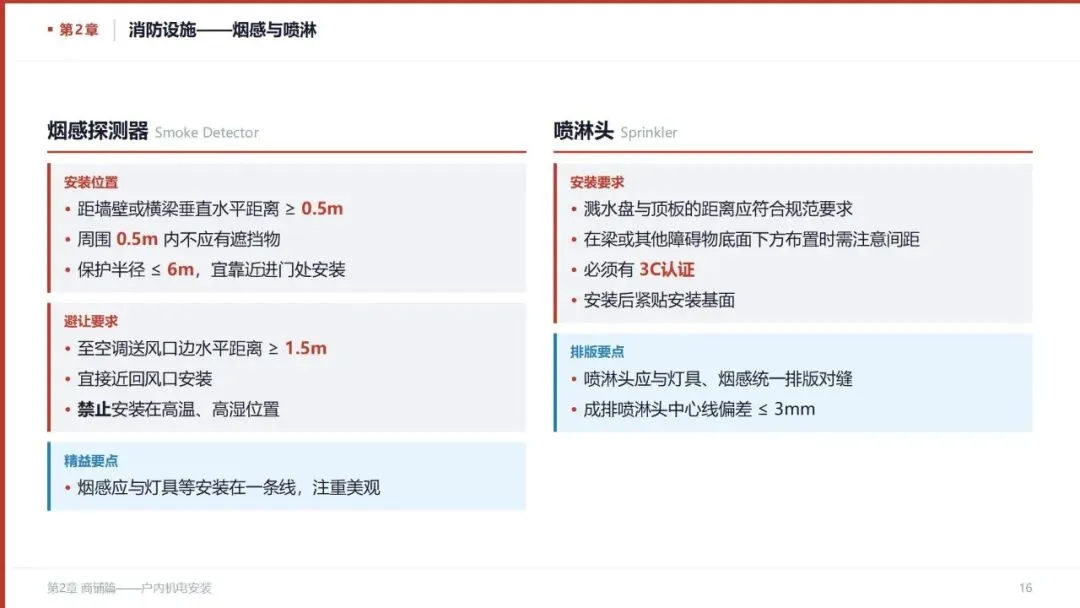

• 消防系统：烟感距空调送风口≥1.5m，保护半径≤6m；喷淋头与灯具/烟感统一排版，中心线偏差≤3mm。

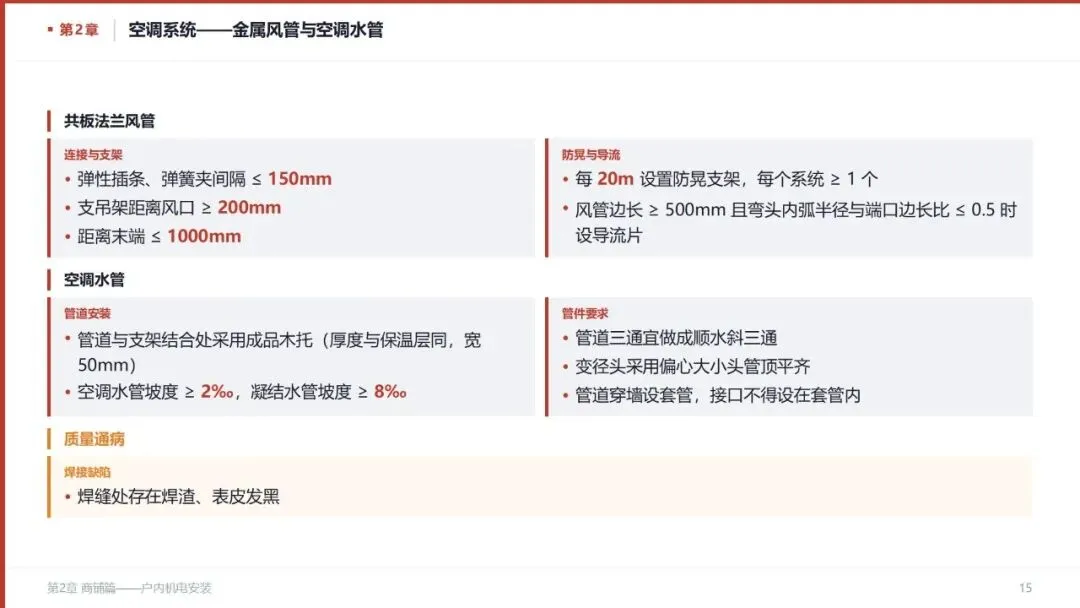

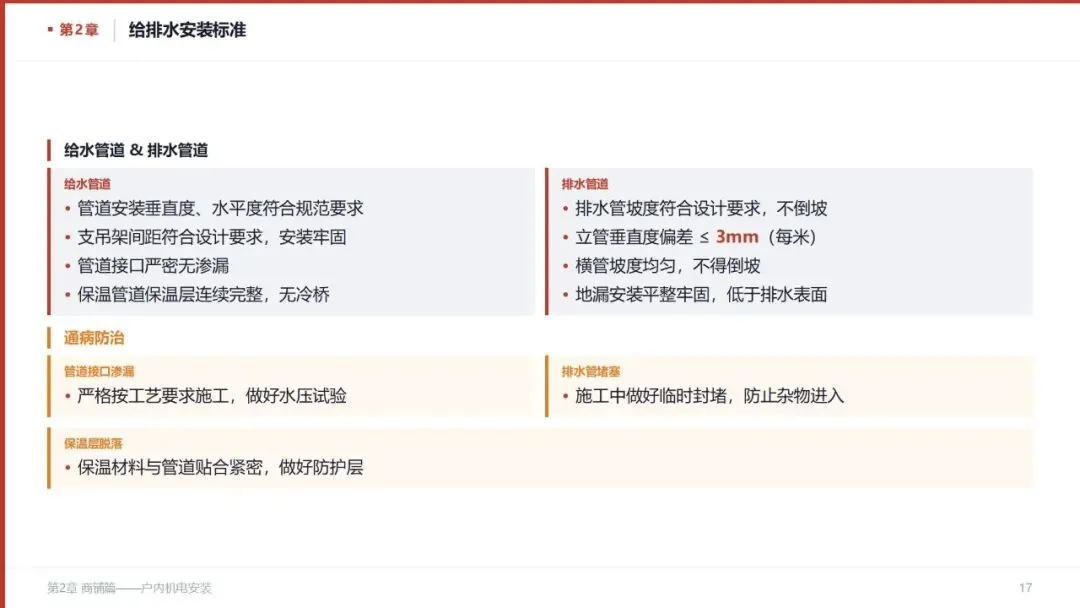

• 空调与给排水：空调水管坡度≥2‰，凝结水管≥8‰；排水管严禁倒坡，地漏低于地面5-10mm。

二、公共区域篇：颜值与功能双达标

✅ 走道与中庭

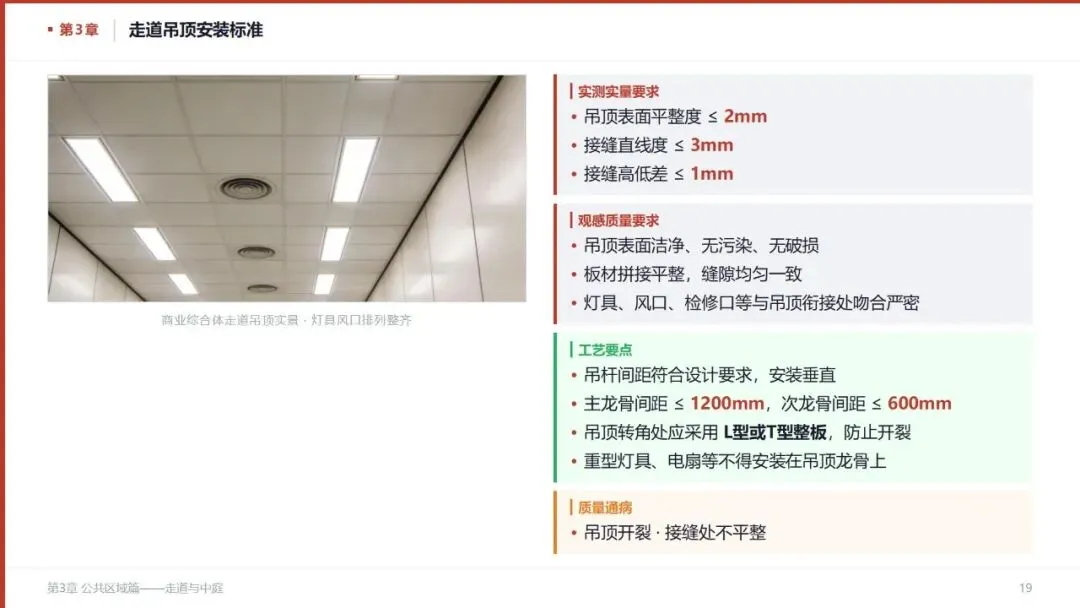

• 吊顶：平整度≤2mm，转角用L型整板防开裂，重型灯具禁装龙骨上。

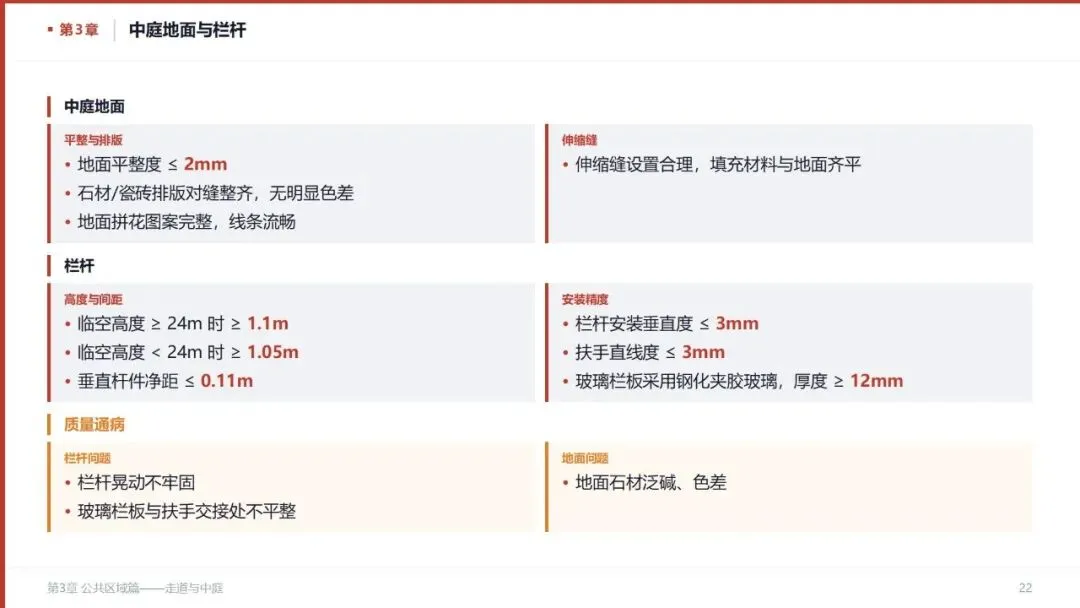

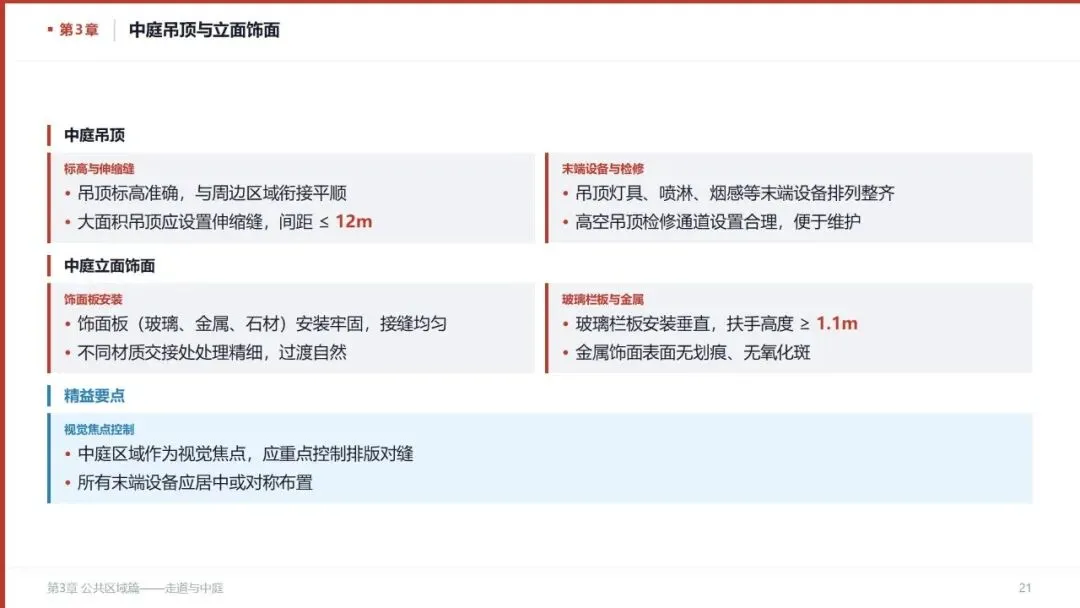

• 中庭：大面积吊顶设伸缩缝（≤12m），玻璃栏板用钢化夹胶玻璃（≥12mm），扶手高度≥1.1m。

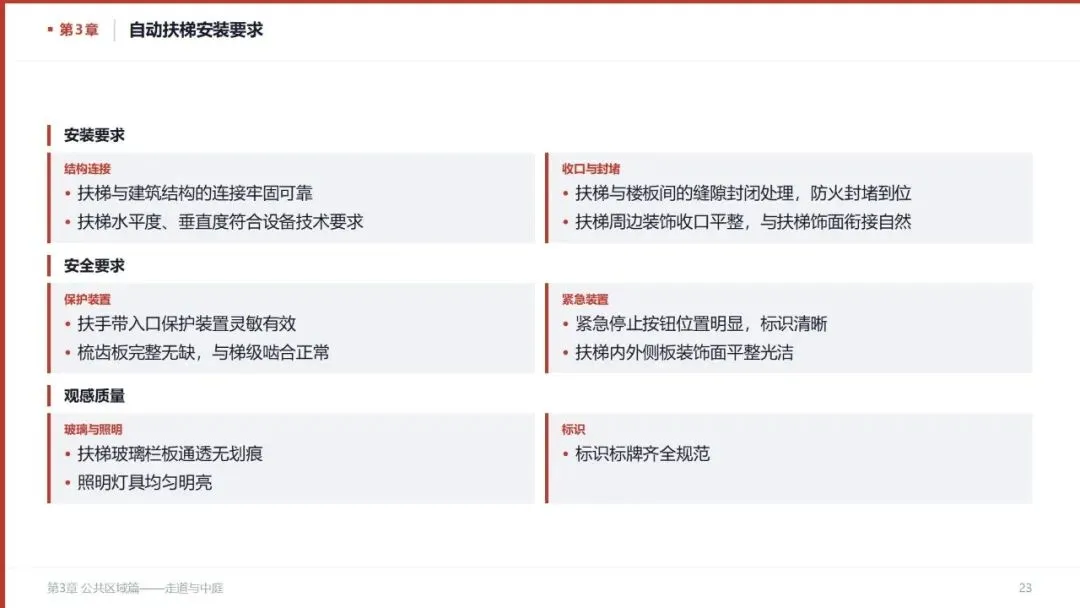

• 自动扶梯：与结构连接牢固，梳齿板完整，周边收口平顺，紧急按钮标识清晰。

✅ 电梯与卫生间（高频投诉区）

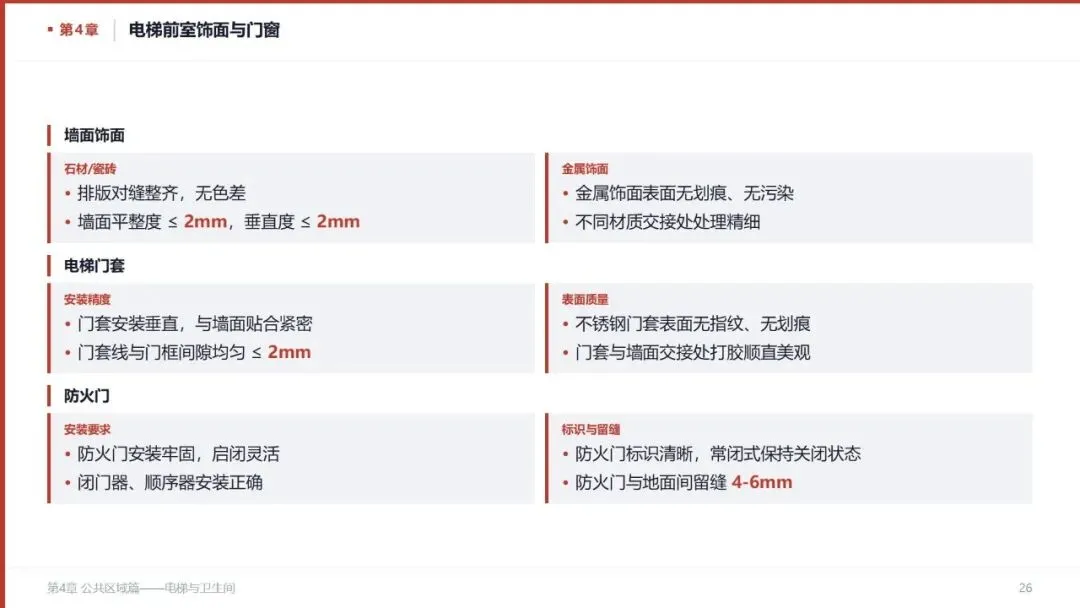

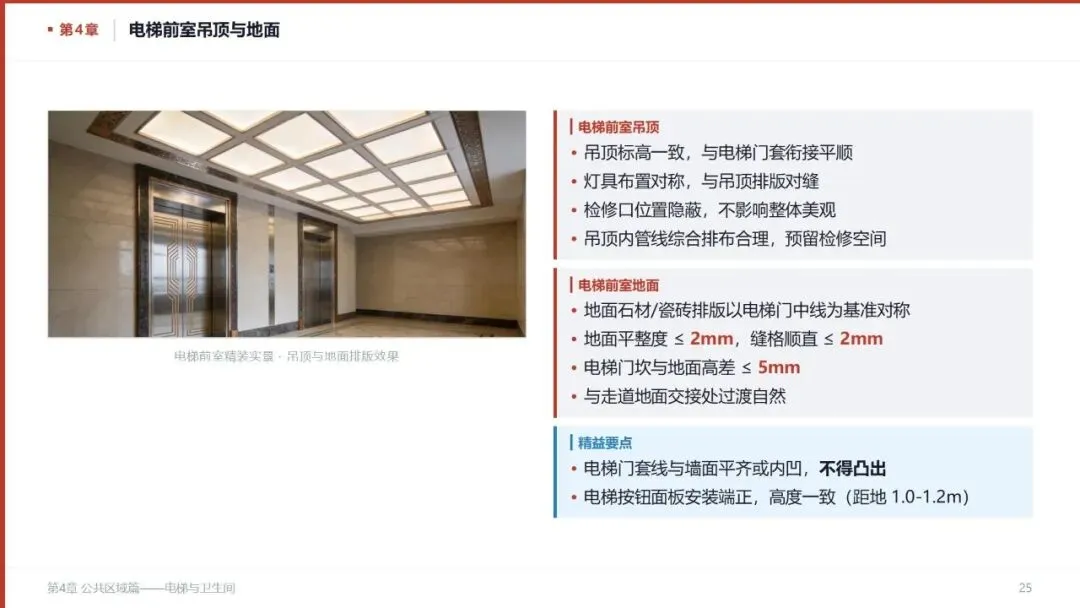

• 电梯前室：地面以电梯门中线对称排版，门坎高差≤5mm，按钮面板高度一致（1.0-1.2m）。

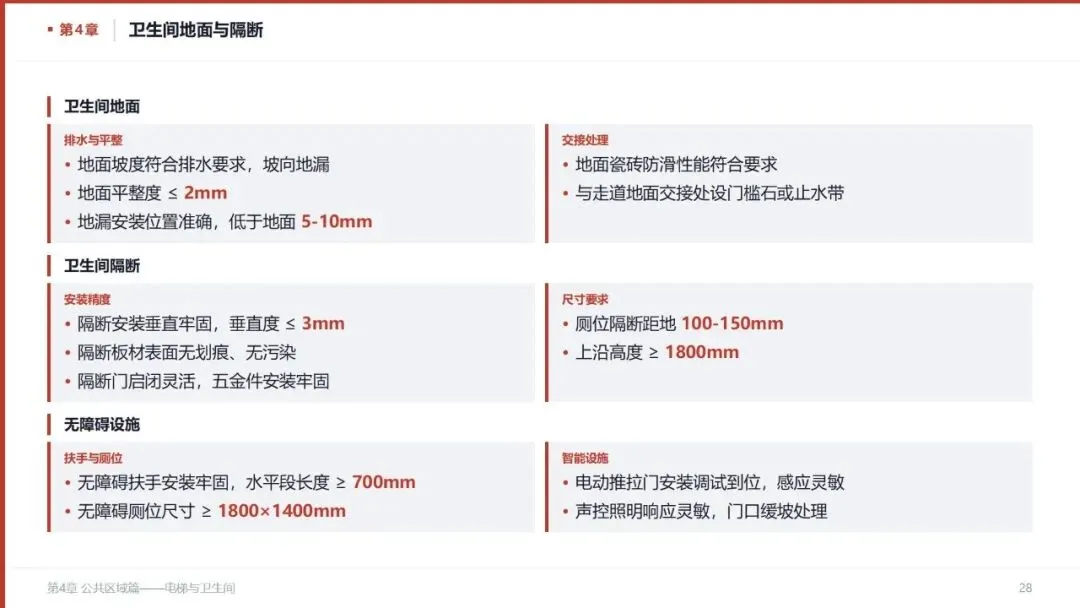

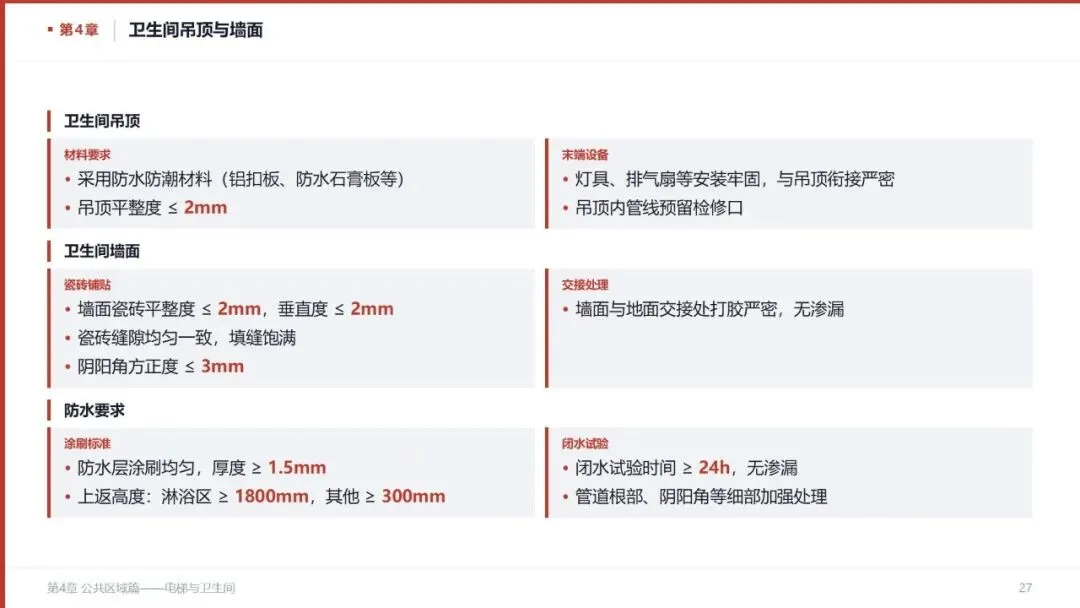

• 卫生间：防水涂刷≥1.5mm，淋浴区上返≥1800mm，闭水试验≥24h；无障碍厕位≥1800×1400mm，扶手水平段≥700mm。

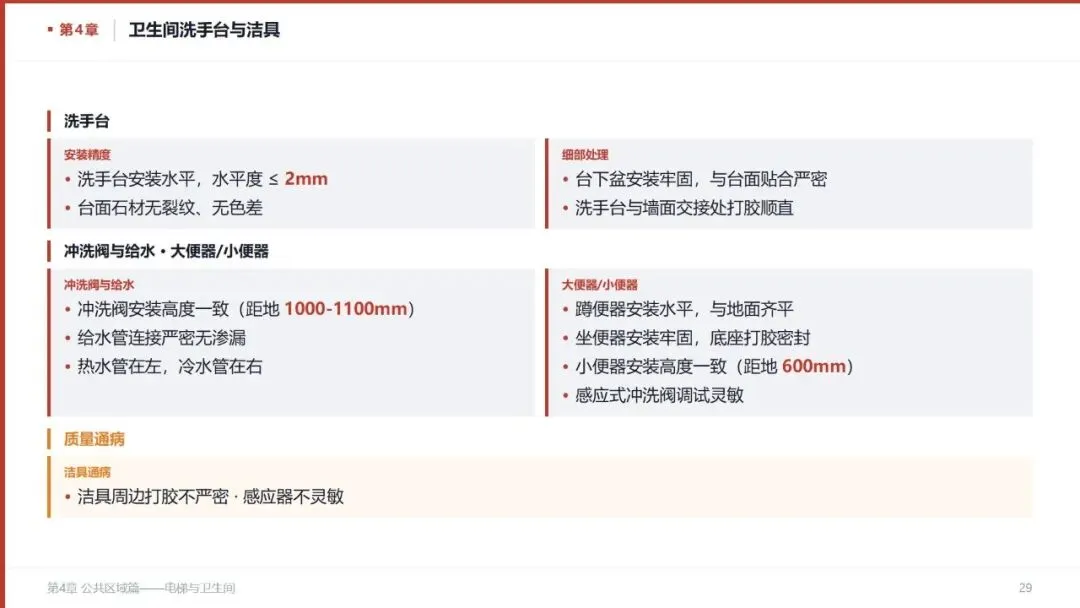

• 洁具：蹲便器与地面齐平，小便器高600mm，冲洗阀高1000-1100mm，感应灵敏。

✅ 外立面与屋面

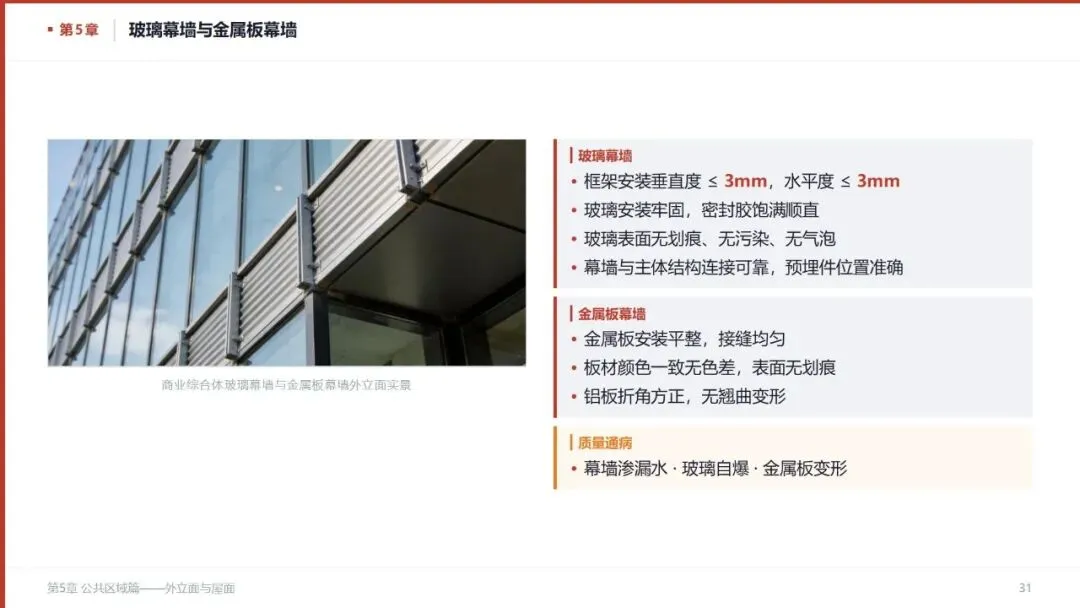

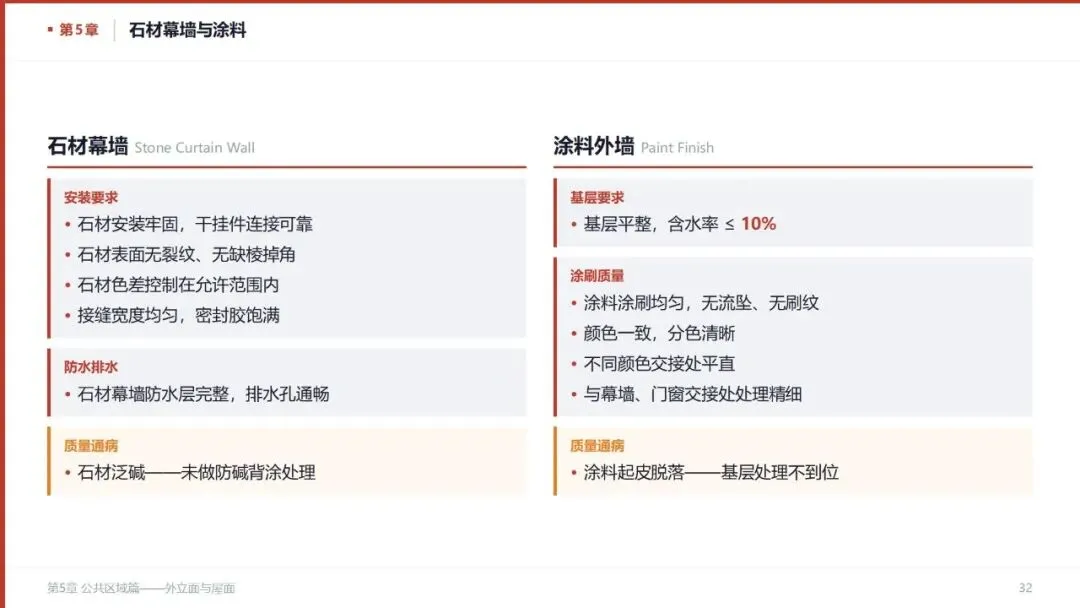

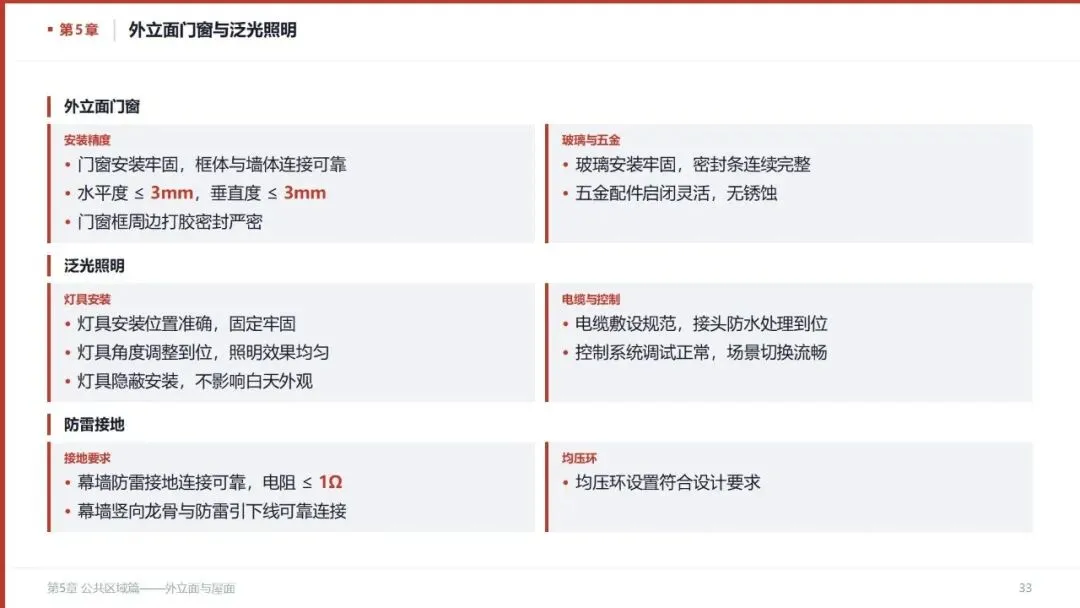

• 幕墙：玻璃无划痕气泡，石材防碱背涂，金属板无变形；防雷接地≤1Ω。

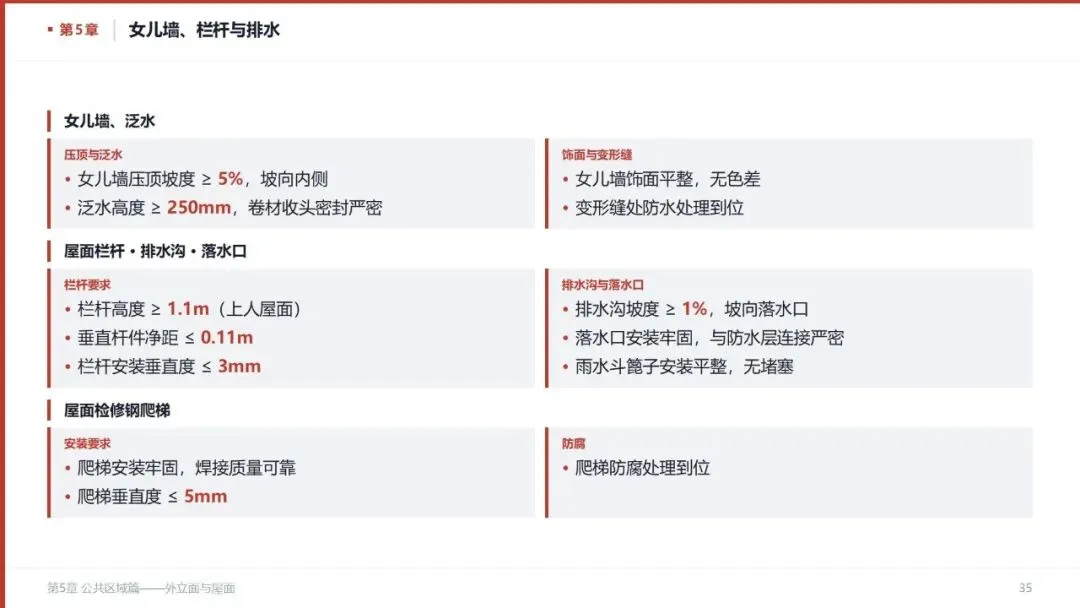

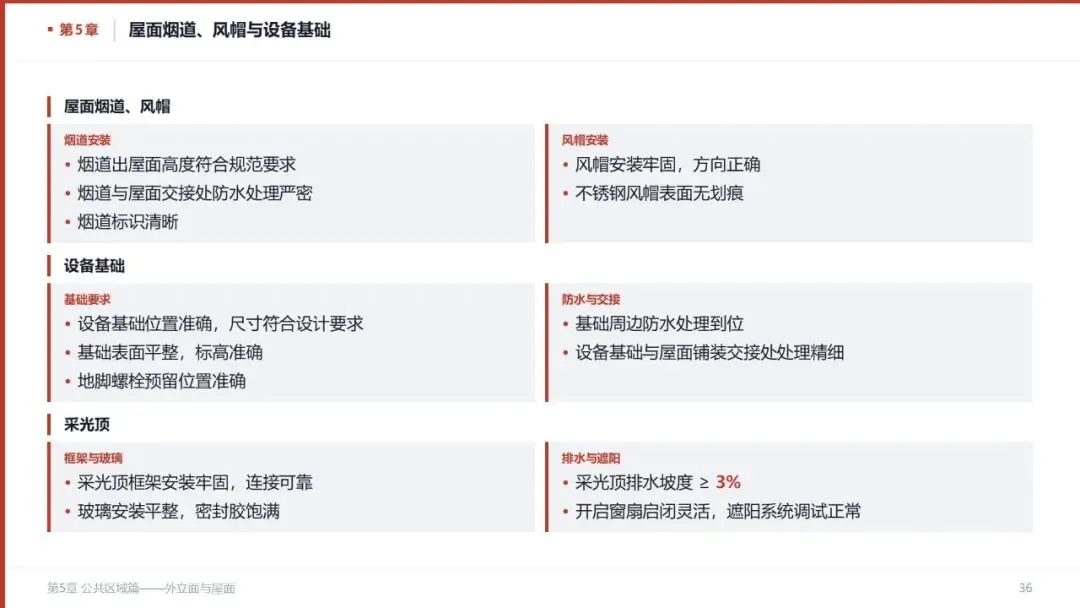

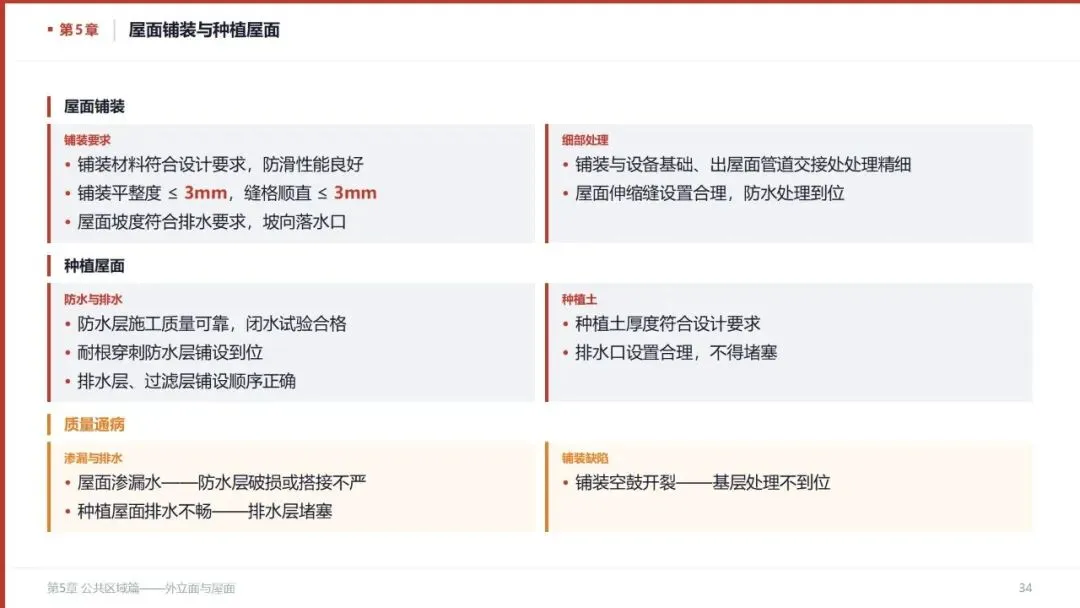

• 屋面：铺装防滑、坡度坡向落水口，女儿墙压顶坡向内侧≥5%，泛水高度≥250mm；设备基础≥300mm，减振到位。

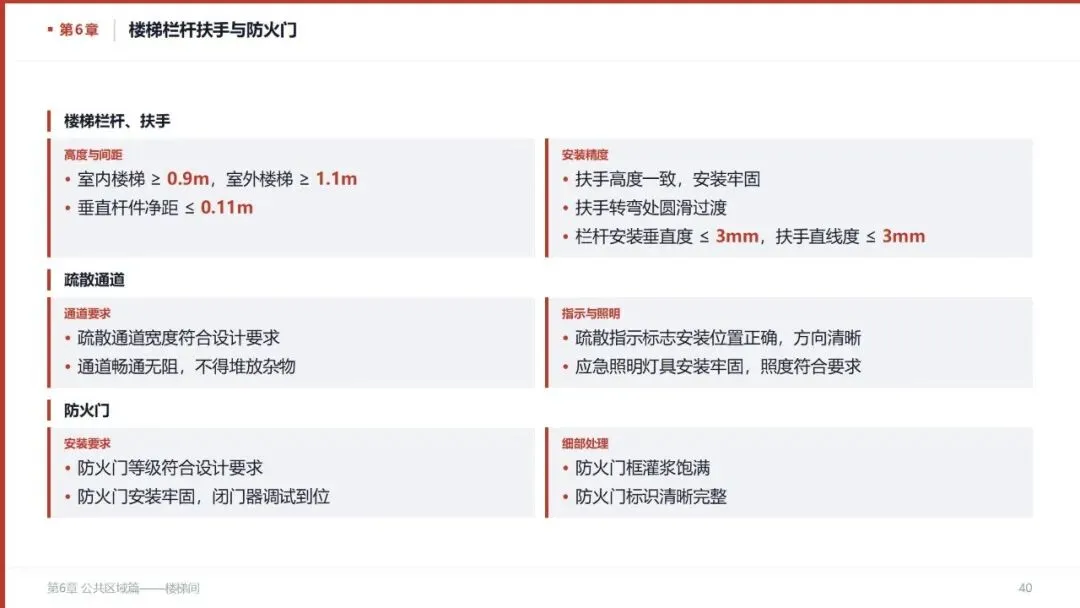

✅ 楼梯间

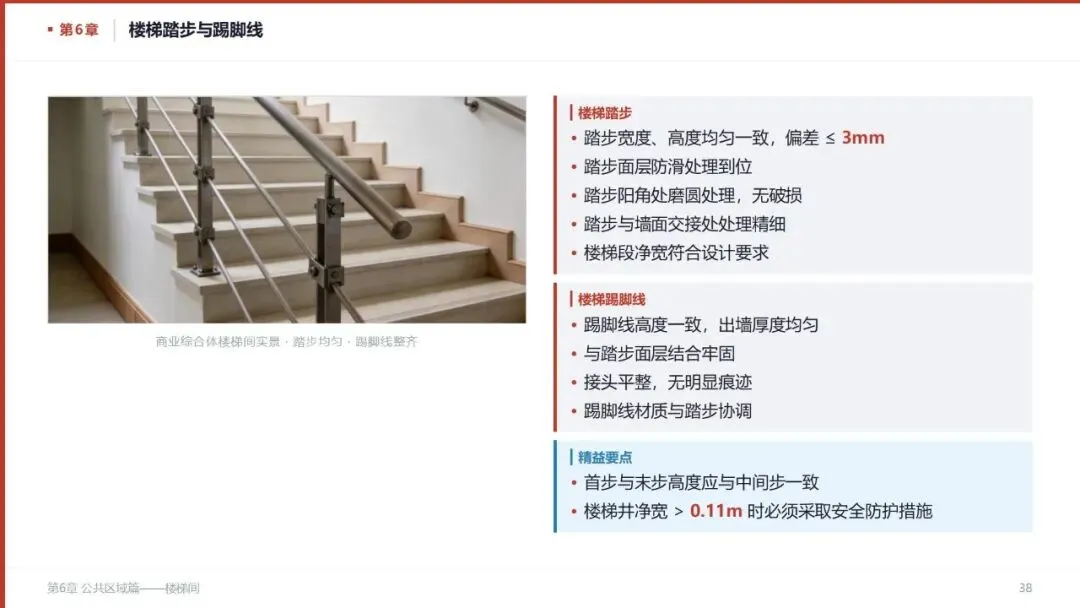

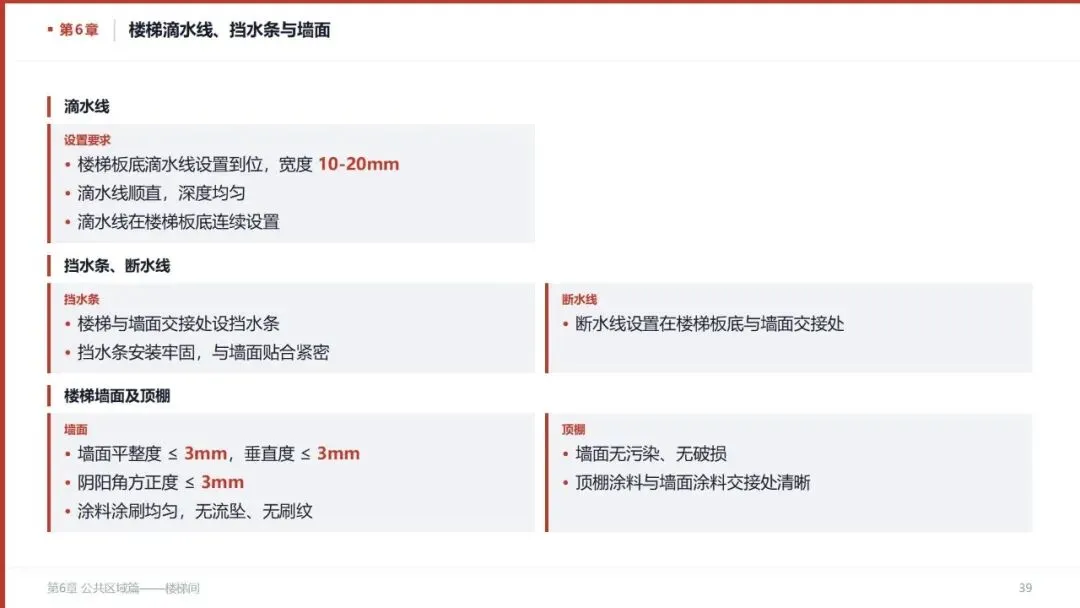

• 踏步：宽高偏差≤3mm，阳角磨圆；踢脚线高度一致，出墙均匀。

• 防火门：闭门器调试到位，标识清晰，框灌浆饱满；疏散通道畅通，指示正确。

三、机电综合篇：管线与设备的“工业化”标准

✅ 综合管线

• 排布原则：小管让大管、有压让无压、弱电让强电；空间分层：喷淋→风管→桥架→水管。

• BIM落地：施工前碰撞检查，密集区画断面图，用综合支吊架，所有管线标识清晰。

✅ 设备机房（创优核心）

• 制冷机房：冷水机组水平度≤1‰，四周留≥1m检修空间，管道坡度坡向排气/排水阀。

• 水泵房：水泵水平度≤0.1‰，基础≥200mm，进出口设柔性接头+压力表，地面设排水沟。

• 发电机房：机组水平度≤1‰，储油间防爆照明，排烟管保温+防火封堵，设事故排烟。

• 高低压配电所：配电柜垂直度≤1.5‰，柜间缝隙≤2mm，地面铺绝缘垫，设挡水门槛。

✅ 通用机电

• 风机：水平度≤1‰，减振器压缩量一致，进出口软接150-300mm。

• 电缆与母线：电缆弯曲半径≥10倍外径（铠装），母线垂直度≤1.5‰，接地可靠。

• 管道保温：接缝严密防冷桥，支吊架设绝热衬垫（厚度≥保温层）。

四、地下室篇：从“阴暗角落”到“标杆区域”

✅ 土建与导视

• 顶棚/墙柱：平整无渗漏，涂料分色清晰，墙柱阳角做护角；分格缝≤6m×6m，切割顺直。

• 坡道与水沟：坡道防滑，两侧排水沟通畅；水沟篦子与地面齐平，集水井盖板承重达标。

• 人防工程：人防门垂直≤3mm，启闭灵活；穿越围护结构管线做防护密闭处理。

• 导视系统：龙门牌牢固，限高≥2.2m，行车标线清晰，广角镜无盲区，减速带平整。

✅ 地下室机电

• 管线排布：主干管沿车道布置，车道区域最低标高≥2.2m，翻弯≥50mm。

• 照明与防火：车道照度≥50lx，车位≥30lx，应急≥0.5lx；防火卷帘垂直≤3mm，与楼板封堵严密。

• 湿式报警阀间：报警阀垂直距地1.2m，设排水沟，温度≥4℃；集水井水泵一用一备，定期清淤。

五、园建绿化篇：室外工程的“精细化”

✅ 园建：主入口路面平整，水景防水可靠、设备IP68；铺装对缝整齐，排水沟坡度≥1%，篦子平顺。

✅ 绿化：乔木成活率≥95%，冠幅饱满；灌木修剪整齐；草坪无空秃，与铺装交接精细。

✅ 室外机电：电箱IP65、基础≥300mm；消火栓距路边≤2m、距建筑≥5m；路灯垂直≤3mm，接地可靠；井盖承重达标，井内无杂物。

✅ 这份课件的“杀手锏”

1. 全量化：所有标准都是具体数值（如1.5‰、≤3mm、≥95%），无模糊表述。

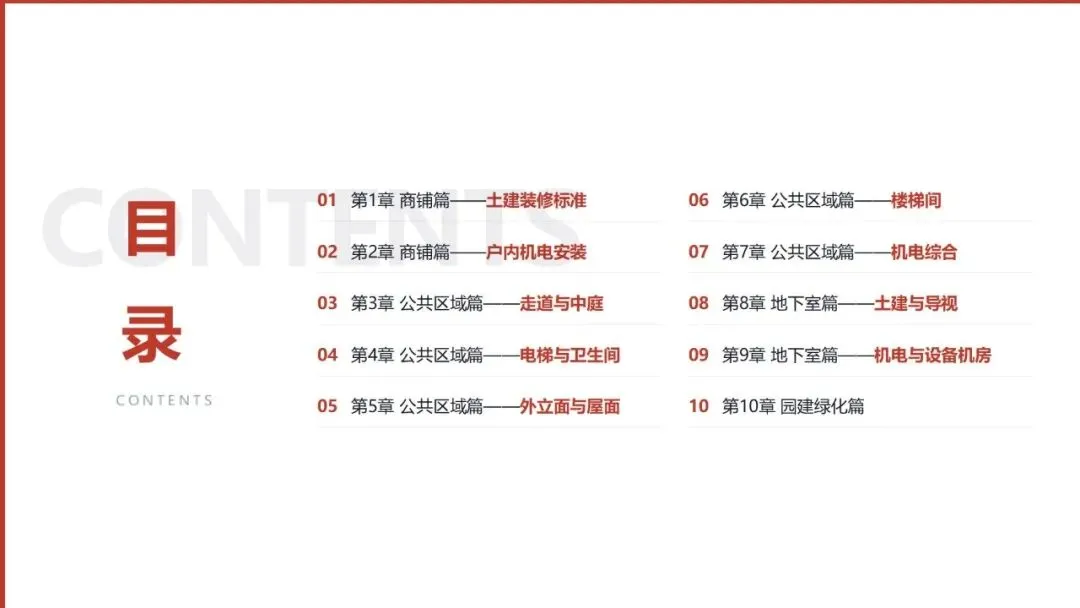

2. 全覆盖：从商铺到屋面、从管线到设备，10大章节无死角。

3. 可落地：每个指标配“工艺要点+通病防治”，拿来就能写交底、做验收。

4. 重创优：设备机房、外立面、地下室等创优关键点，标准高于常规规范。

👥 适用人群

• 建设单位：项目总、工程部、成本部——审核交付标准，把控质量与成本。

• 施工单位：机电经理、总工、质量总监——编制施工方案，指导现场施工与验收。

• 监理单位：专业监理工程师——旁站、验收、问题整改的“标尺”。

• 设计单位：机电设计师——优化图纸，确保设计符合交付标准。

• 商户管理：招商运营部——明确商户进场交付条件，减少投诉。
