题目：第五章  pin 二极管（反向恢复-1）

时间：2026年6月

来源：发功不发热（这名起的，深见功底啊！）

链接：第五章  pin 二极管（反向恢复-1）

关键信息摘录如下：

1、看来一次讲不完；

2、什么是反向恢复？

随着从导通到阻断状态的转换，储存在二极管中的电荷必须移出。移除电荷的过程即反向恢复特性；

3、测试电路：

其中：S表示理想的开关，I_F为理想的电流源，V_bat是理想的电压源，L是电感，而D是被研究的二极管。

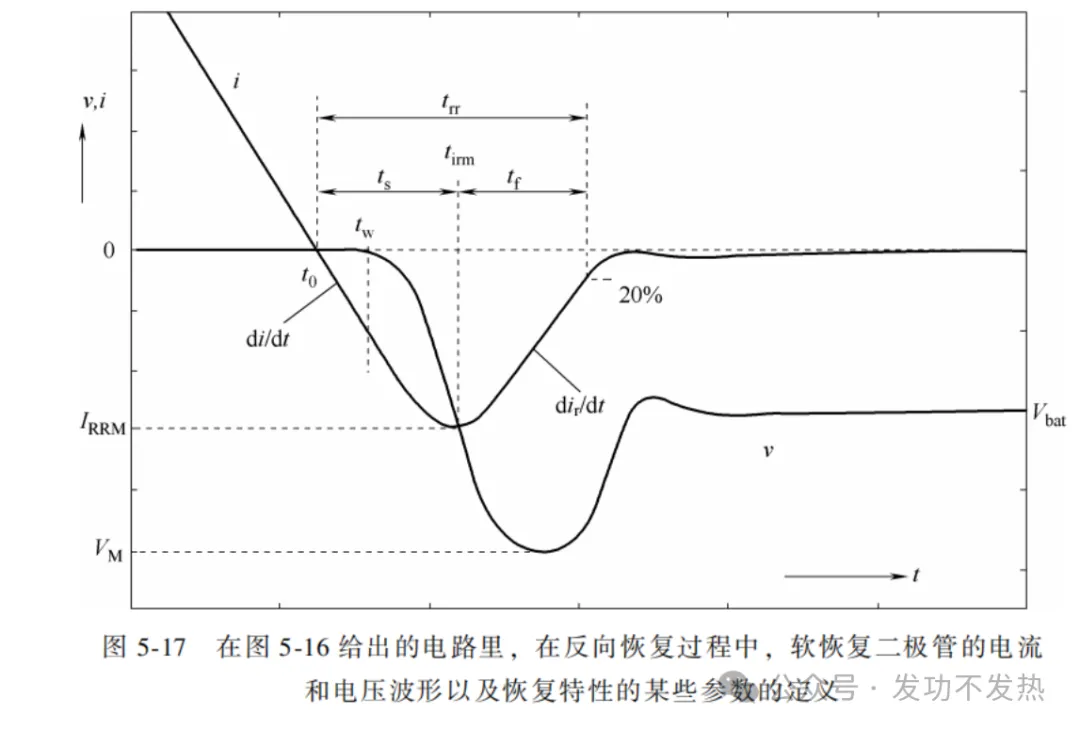

3、测试结果：

3.1、初始态：二极管处于导通态，电流为IF，两端电压为Vf；

3.2、S闭合，IF电流开始下降，电流变化率是由电压和电感决定的；此时Vf为正；

3.3、t0，电流过0点（电流由正变负）；

3.4、tw，电流偏离线性斜率，二极管开始承受电压（电压由正变负）；

3.4、tirm，反向电流达到最大值IRRM，此时didt=0；反向电压继续增大；

3.5、t＞tirm，反向电流下降（dir/dt）至静态漏电流水平，dir/dt导致一个感应电压L*didt加在母线电压上Vbat，反向电压达到峰值VM，然后下降至母线电压；

4、反向恢复时间trr：为t₀与电流下降至反向电流峰值I_RRM的20%时的时间点之间的时间；

5、反向恢复时间trr再细分成t_f和t_s；ts为t0到电流下降至反向电流峰值IRRM的时间，而tf为反向电流峰值IRRM到电流下降至反向电流峰值20%时时间；

6、软度因子s的定义：

s>0.8意味着二极管可以被称为"软"，即软恢复特性；

更好的定义是：

其中-didt的电流斜率为零点处电流变化率，而di_r/dt峰值过后的电流变化率最大值；

7、影响反向恢复特性的因素：

7.1、温度：在大多数情况下，高温对反向恢复特性更为关键。但是，对于某些快速二极管，室温或是更低的温度的反向恢复特性一个更为关键的条件；

7.2、母线电压V_bat：较高的电压导致更糟的恢复特性；

7.3、电感L：随着L的增加二极管两端的电压也增加；

7.4、换向速率di/dt：提高di/dt增大了振荡和电流阶跃的危险性；

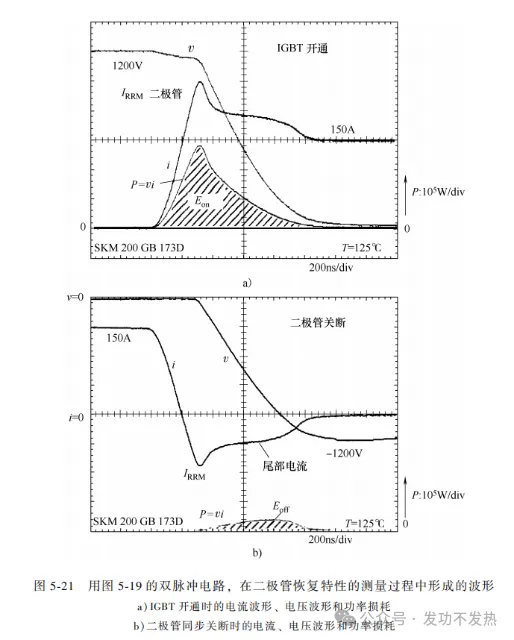

7.5、一款软恢复二极管实测波形：
