过程设计与验证(附PPT课件)

过程设计开发与验证是产品质量控制的核心环节。过程设计不仅决定了产品从原材料到成品的转化效率，还直接影响最终产品的质量稳定性和一致性。验证环节则通过对设计过程的系统性检查和确认，确保所有工艺参数、技术要求和操作规范均符合客户需求及行业标准。以“预防为主”的理念，通过系统化的流程将客户需求转化为可控制的生产过程。本文结合APQP框架，从关键维度解析过程设计与验证的全生命周期管理。

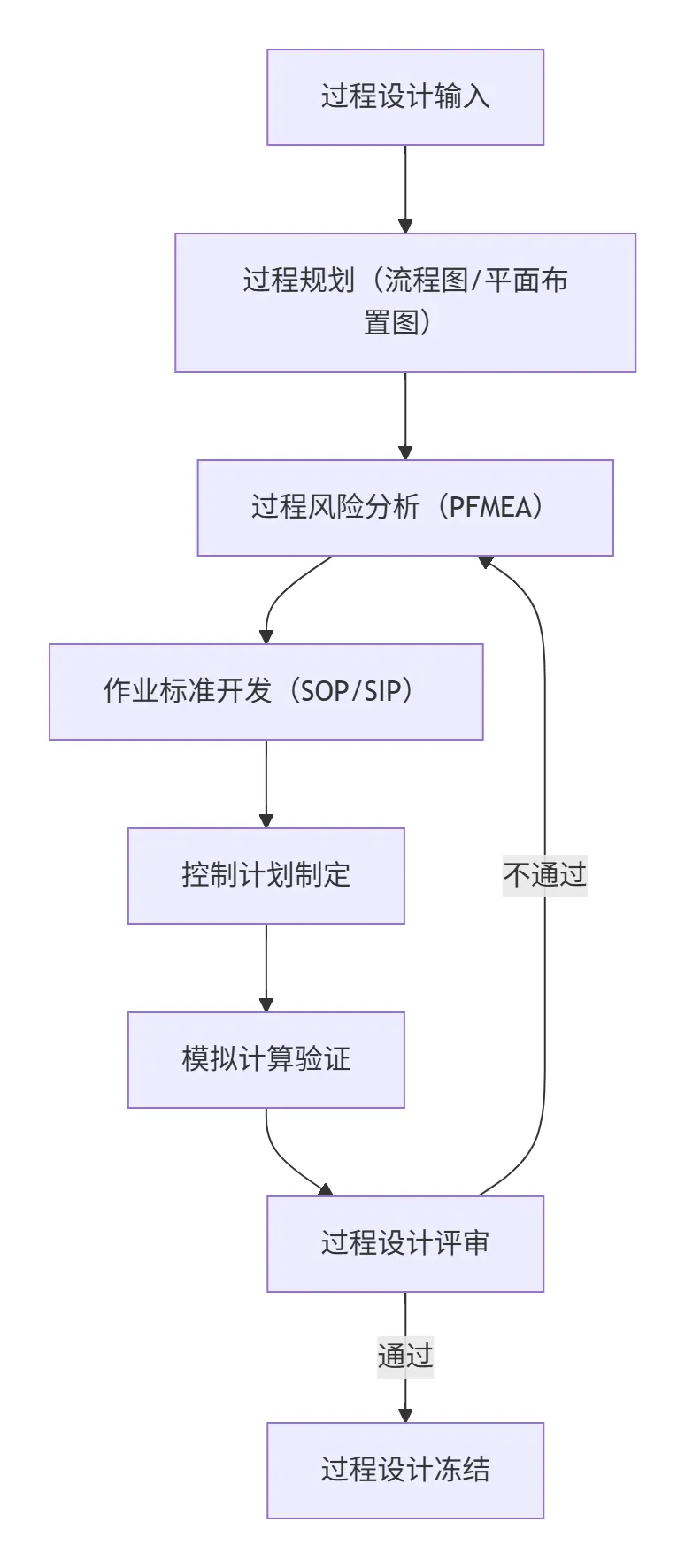

一、过程设计与验证工作流程图

过程设计阶段需形成完整的文件化输出，主要包括：

上述交付物构成”人、机、料、法、环、测”的系统管控基础，缺一不可。

三、过程流图与平面布置图

1、过程流图是一种以图形化方式展示产品从原材料到成品整个工艺流程的工具，其通过节点和连线清晰地描述各工序之间的逻辑关系与物料流动路径。在制造业中，过程流图不仅能够帮助工程师直观地理解生产过程，还为后续工艺优化、质量控制点设置以及生产效率提升提供了重要依据。某新能源汽车电池模组装配流程图示例：电芯来料检验 → 电芯分选（关键参数：电压差≤10mV）→ 模组堆叠 → 激光焊接（关键参数：功率、速度、保护气流量）→ 模组检测（绝缘测试、气密测试）→ BMS安装 → 成品终检 → 包装入库

流程图中以”◇“标识检验站，以”▲“标识关键工序，以”★“标识特殊特性控制点，使风险可视化。

2、平面布置图是一种用于合理规划生产空间的工具，其主要通过图示方式展示设备、工作台及物料存储区域的位置关系，从而优化生产布局并提高生产效率。在制造业中，科学的平面布置不仅能够减少物料搬运距离，还能有效降低操作人员的工作强度，进而提升整体生产效能。某半导体封装车间采用”U型布局”：晶圆仓库→研磨区→切割区→键合区→塑封区→测试区→成品仓，各区域按洁净度等级分区设置，物流单向流动，避免交叉污染。通过仿真优化，该布局使在制品库存降低35%，搬运距离缩短28%。

三、作业标准指导书

作业标准指导书（SOP）是一种详细规定操作步骤、操作要求及质量标准的文件，旨在为生产一线的操作人员提供明确的工作指引，从而确保产品制造过程的一致性和稳定性。在制造业中，作业标准指导书不仅是实现标准化作业的基础工具，也是质量管理体系建设的重要组成部分。优秀SOP应具备以下特征：

要素：5W1H（Who/What/Where/When/Why/How）+ 图示化操作步骤。

案例：某注塑工序SOP规定：“模具温度设定80±5℃，保压压力80bar，每模冷却时间25s”，并附模具型腔照片标注测温点位置，避免员工凭经验操作导致的缩水缺陷。

四、过程质量功能展开

过程质量功能展开（QFD）是一种将客户需求转化为具体过程要求的方法论，其核心在于通过矩阵分析建立客户需求与过程特性之间的关联，从而确保产品设计开发过程能够满足客户的期望。在制造业中，过程QFD的实施通常包括收集客户需求、识别关键过程特性、构建关系矩阵以及制定改进措施等步骤。

过程质量功能展开（QFD）将顾客需求逐层转化为过程控制要求。以某医疗器械企业为例，其一次性输液器的过程QFD分析如下：

顾客需求（WHATs）：无泄漏、无热原、穿刺顺畅、标识清晰

技术特性（HOWs）：

无泄漏 → 注塑密封面尺寸CPK≥1.67、在线气密检测压力0.3MPa/保压5秒

无热原 → 原材料内毒素<0.25EU/ml、灭菌验证F0值≥8

穿刺顺畅 → 穿刺针尖角度17°±1°、硅化量0.5-1.0mg/支

标识清晰 → 油墨附着力3M胶带测试无脱落、条码可读率≥99.99%

通过质量屋矩阵分析，识别”注塑密封面尺寸”和”灭菌F0值”为关键控制特性，纳入重点管控。

五、过程特性清单

过程特性清单是一份详细记录制造过程中所有关键特性的文件，其作用在于明确影响产品质量的过程参数，并为后续的过程控制和优化提供依据。在制造业中，关键过程特性通常包括工艺参数、设备状态、环境条件等，这些特性直接影响最终产品的性能和质量。

将过程参数分为三类，实施差异化管控：

案例：发动机缸体加工中，“缸孔直径”为CC特性（公差φ85±0.01mm），采用气动量仪100%全检；“顶面平面度”为SC特性，用激光干涉仪每小时抽检。

六、过程失效模式与影响分析

过程失效模式与影响分析（PFMEA）是一种系统化的风险管理工具，其通过分析潜在失效模式及其影响，识别制造过程中的薄弱环节并采取预防措施，从而降低质量风险的发生概率。在制造业中，PFMEA的实施通常包括识别潜在失效模式、评估失效后果严重性、分析失效原因以及制定改进措施等步骤。

案例：某装配线PFMEA发现“螺栓漏拧”风险（S=9，O=5，D=7，RPN=315），采取措施：

防错：安装扭矩传感器+ANDON系统（漏拧时工位亮红灯）；

改进后RPN降至45（S=9，O=1，D=5），风险可控。

七、控制计划

控制计划是PFMEA的延伸，将风险管控措施转化为可执行的监控方案，分为样件、试生产、生产三个阶段。

某发动机缸体加工的控制计划示例：

八、模拟计算验证与过程设计评审

1、模拟计算验证在过程设计中具有至关重要的作用，其通过虚拟化手段对制造过程进行数字化建模与分析，从而在产品实际生产之前识别潜在问题并优化设计方案。这种方法能够有效减少物理原型的依赖，降低开发成本，同时缩短研发周期。有限元分析（Finite Element Analysis, FEA）作为常用的模拟计算方法之一，广泛应用于结构强度、热传导、流体动力学等领域的复杂问题求解。

• 常见模拟技术

• 冲压成形仿真：AutoForm、Dynaform预测开裂、起皱、回弹

• 注塑模流分析：Moldflow优化浇口位置、降低熔接痕风险

• 焊接热模拟：SYSWELD控制变形、预测残余应力

• 装配公差分析：3DCS、VisVSA验证尺寸链满足度

• 应用案例：某企业开发铝合金副车架，通过铸造充型模拟发现原设计存在卷气风险，优化浇道系统后，铸件气孔废品率从12%降至1.5%以下，试模次数由7轮减至3轮，开发周期缩短40%。

模拟验证的关键在于”模型确认”——需通过首批试制数据校准模型参数，确保仿真精度误差控制在可接受范围内，方可用于后续优化。

2、过程设计评审是确保制造过程质量的关键环节，其目的在于通过对设计方案的全面审查，发现并纠正潜在问题，从而降低后续生产阶段的风险。评审的重要性体现在其能够从多角度审视设计方案的可行性，包括技术实现的可能性、成本控制的合理性以及生产效率的优化空间等方面。通常情况下，过程设计评审应在设计冻结前完成，以确保所有改进建议能够及时纳入最终设计方案。评审的参与人员应涵盖质量管理专家、工程师、技术人员以及相关部门的代表，以确保评审结果的全面性和权威性。

评审要点包括：

评审结论分为：通过、附条件通过、不通过三种。某企业在评审中发现其热处理工序的淬火槽冷却能力不足，夏季最高水温可能超标，遂追加冷却塔改造方案，避免了量产后批量报废风险。

九、 过程设计冻结

过程设计冻结是指在制造业的过程设计开发与验证过程中，当所有前期工作完成后，对最终确定的过程设计方案进行锁定，使其不再轻易发生变更的状态。这一步骤标志着过程设计阶段的结束，并为后续的制造过程提供了明确且稳定的执行依据。从质量管理的角度来看，过程设计冻结的意义在于确保产品设计意图能够准确传递到生产过程，避免因频繁的设计变更而导致生产效率下降或产品质量波动。此外，冻结后的过程设计方案可作为后续生产、检验及改进活动的基础，有助于实现制造过程的标准化和可控性。

过程设计冻结标志着过程开发阶段结束、量产准备阶段开始。冻结条件包括：

1、所有交付物经评审批准并受控发放

2、试生产过程能力指数CPK≥1.33（特殊特性）

3、测量系统分析MSA合格（GRR<10%）

4、PFMEA高风险项全部关闭

5、控制计划与现场执行一致

冻结后，任何变更需走工程变更流程（ECR/ECN），经影响评估后方可实施。某企业建立”变更触发PFMEA更新”的联动机制，确保过程文件始终现行有效。

结语：

过程设计开发与验证是制造业质量管理的前置防线。通过系统化流程、可视化工具、数据化验证，可将质量问题消灭在萌芽状态。企业需建立一次做对的文化，让过程设计成为竞争力的核心载体——毕竟，好的过程，才能产出好的产品。

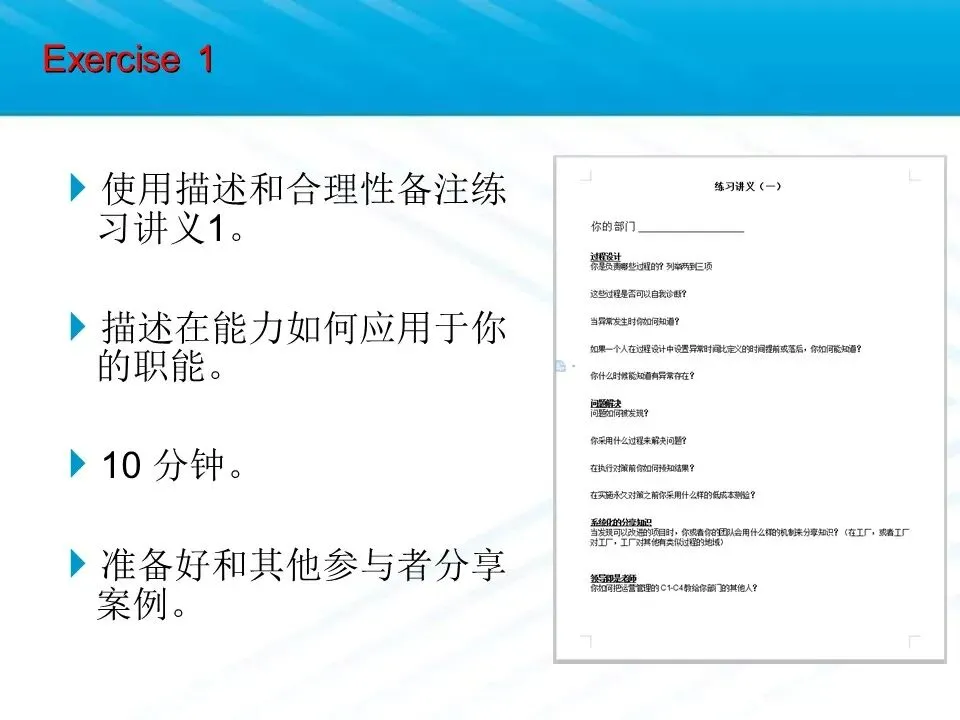

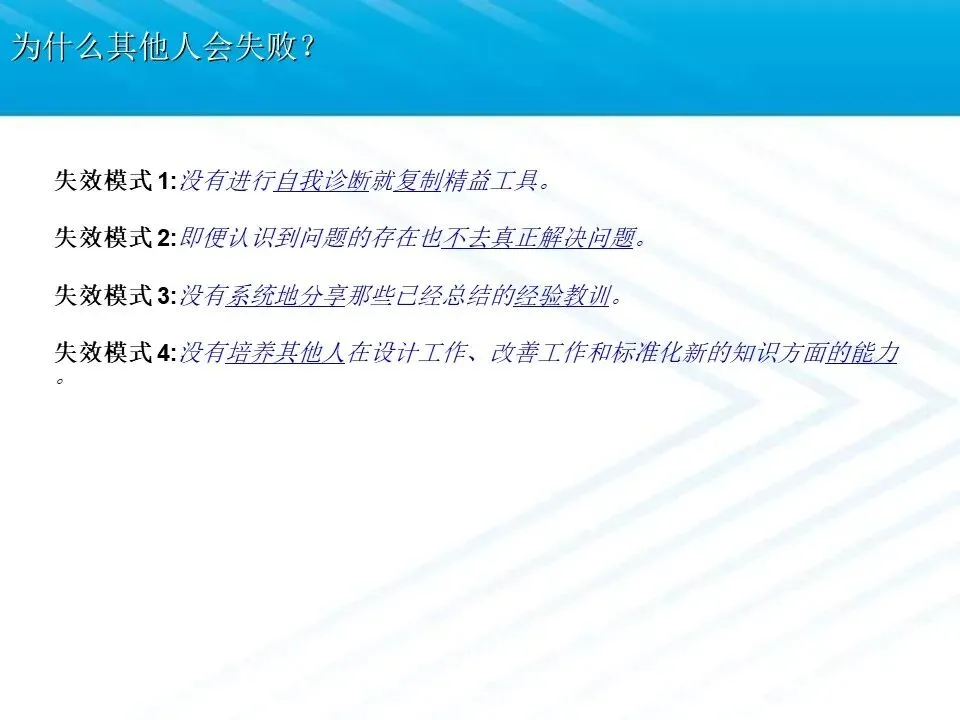

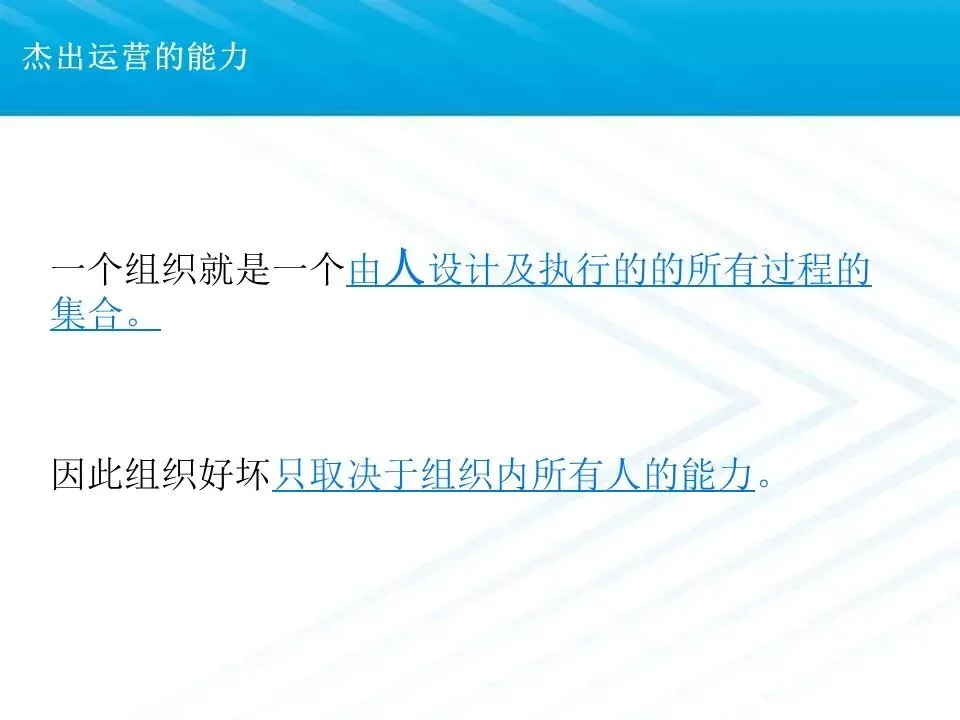

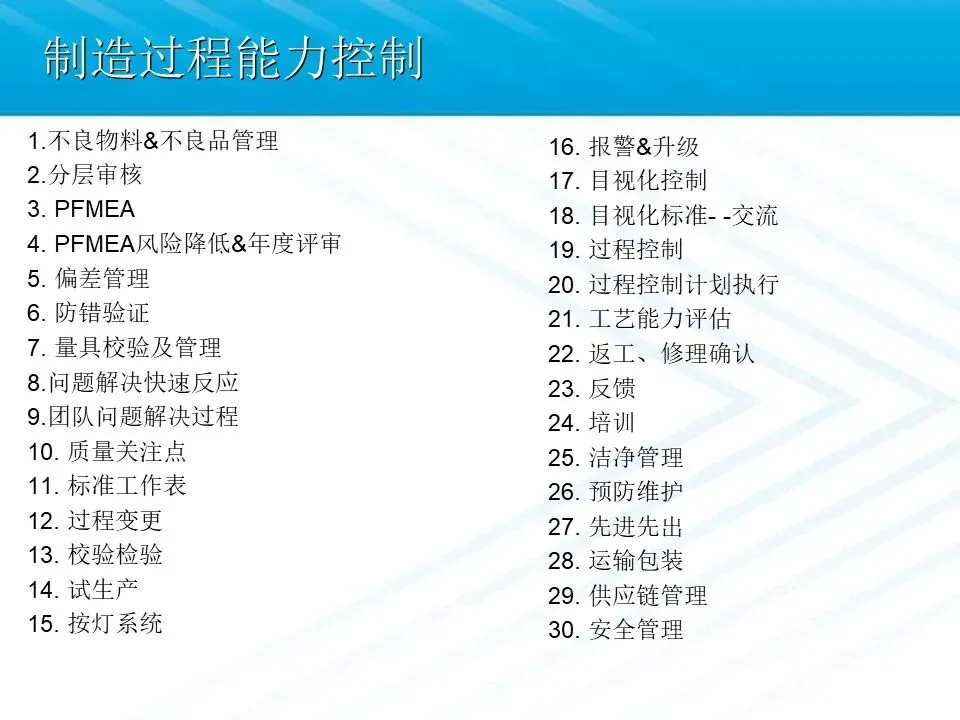

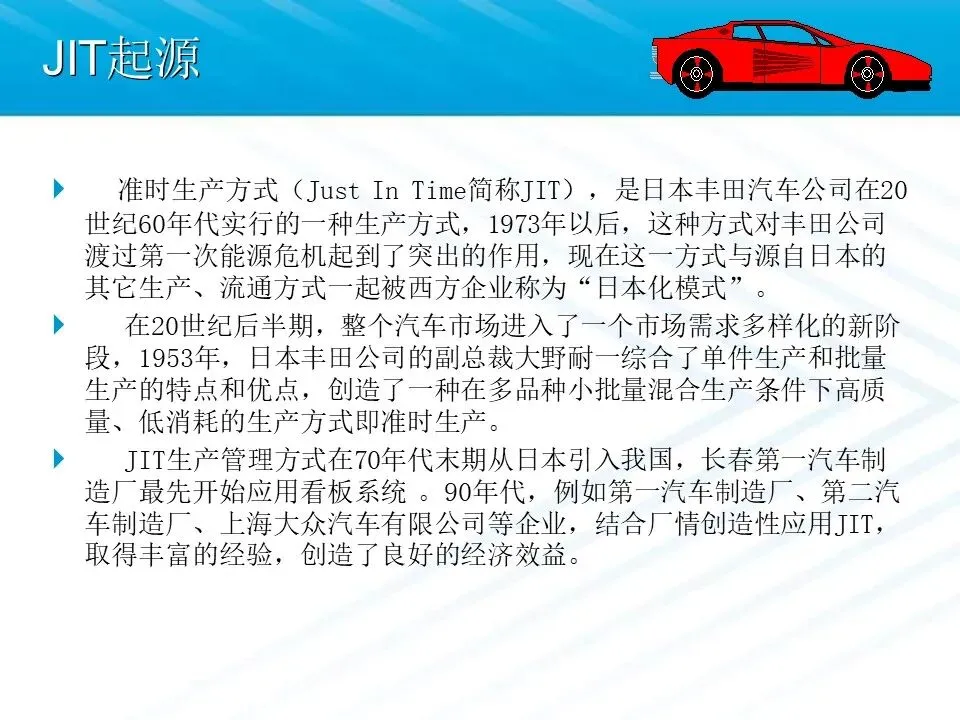

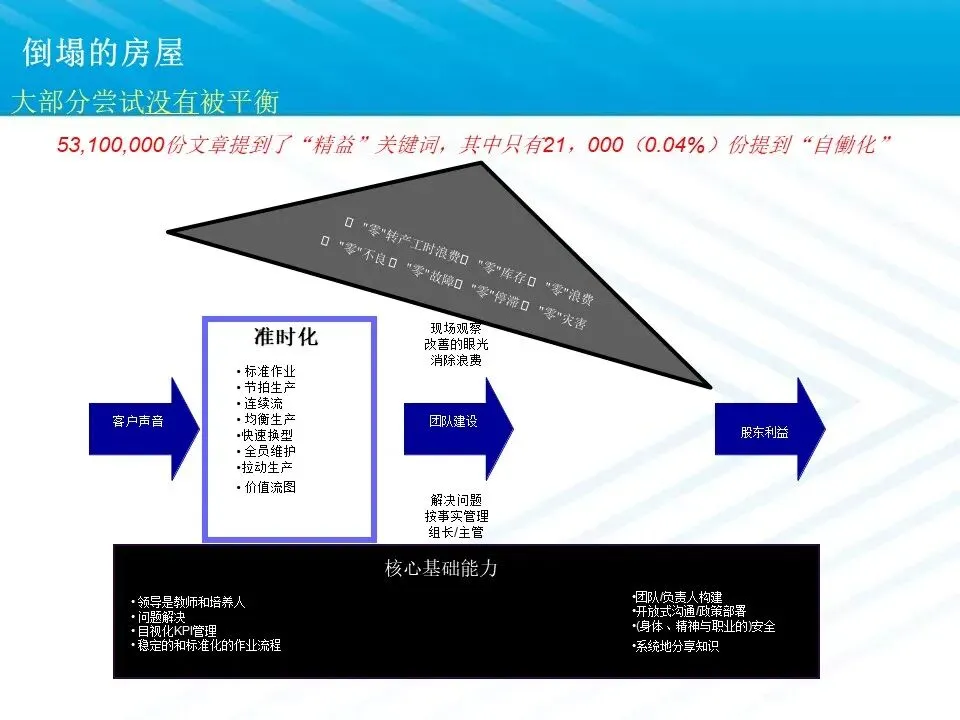

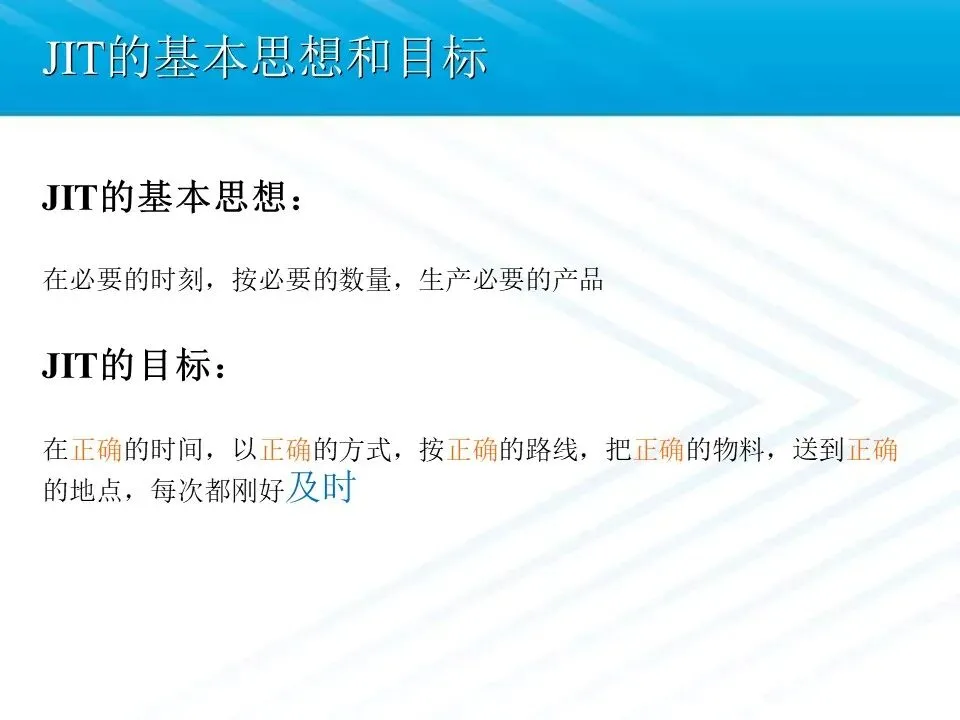

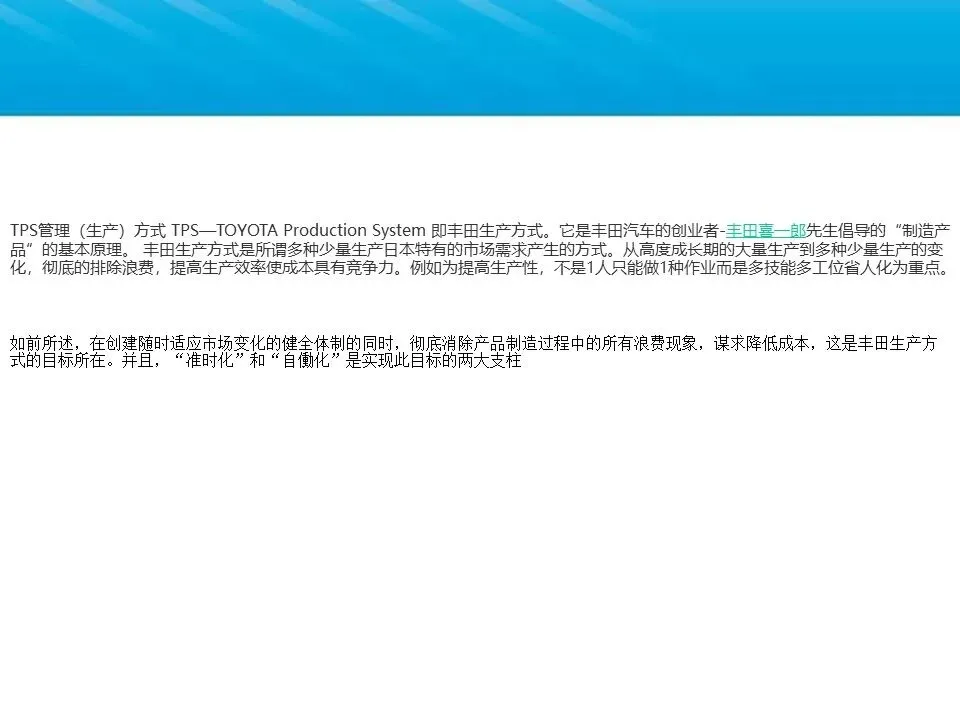

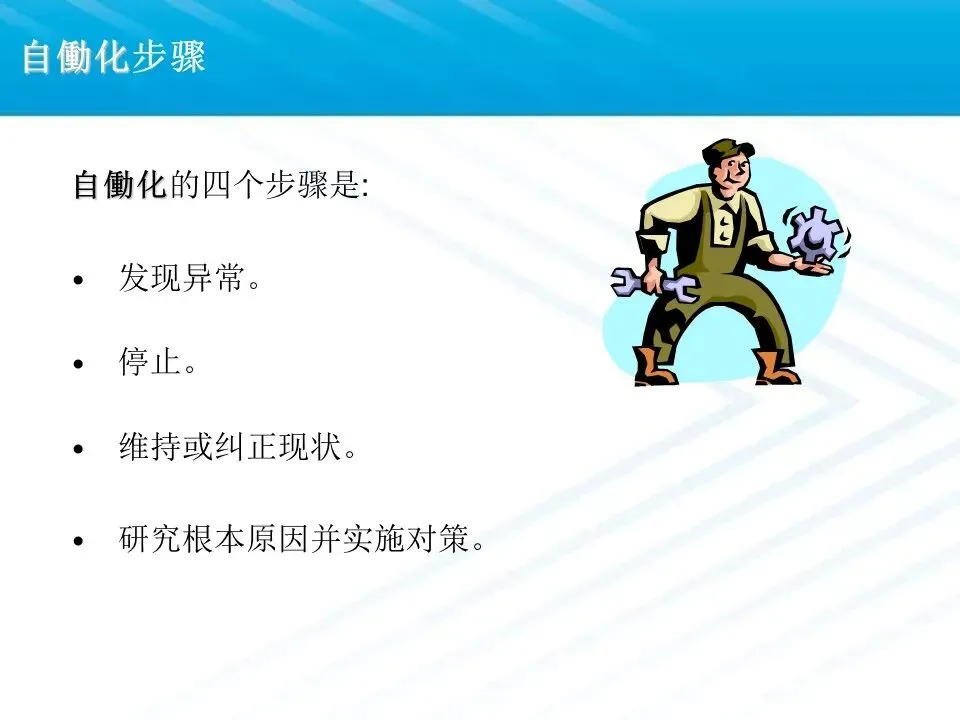

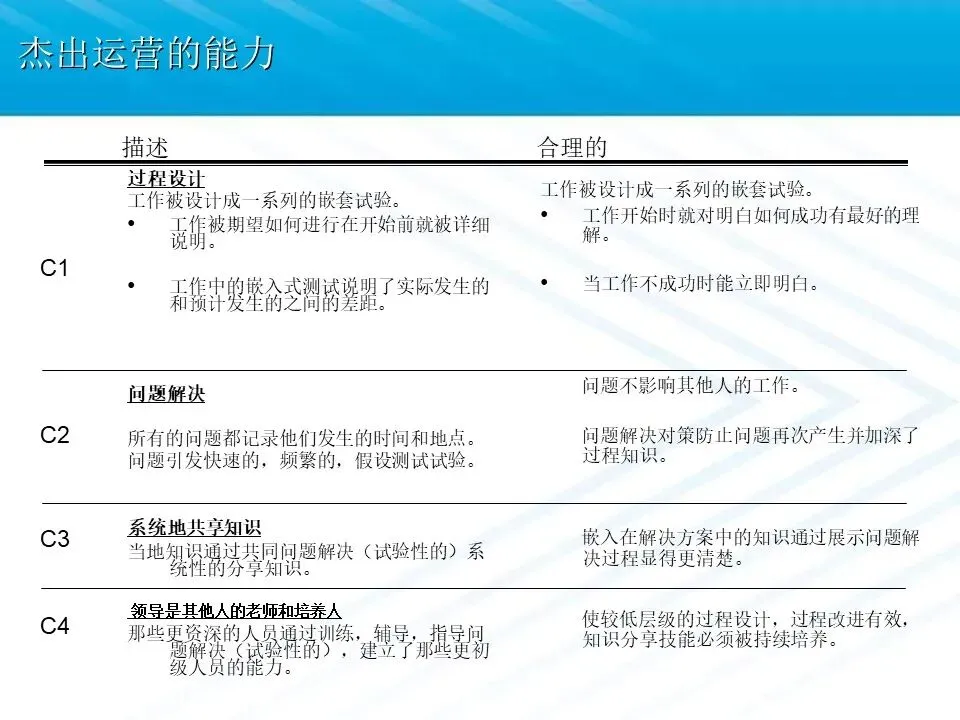

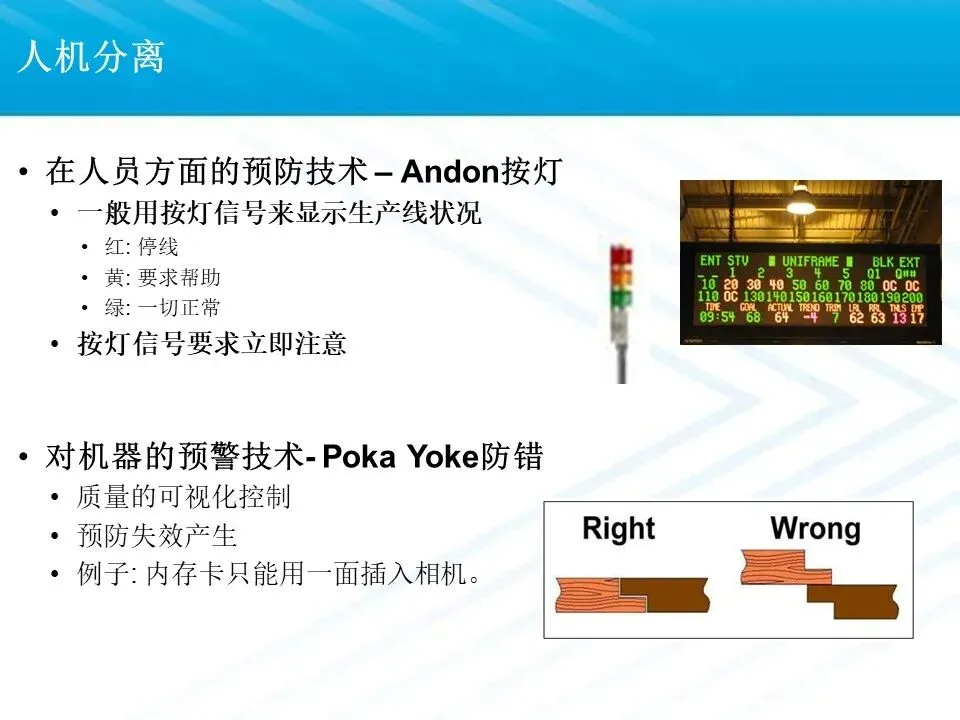

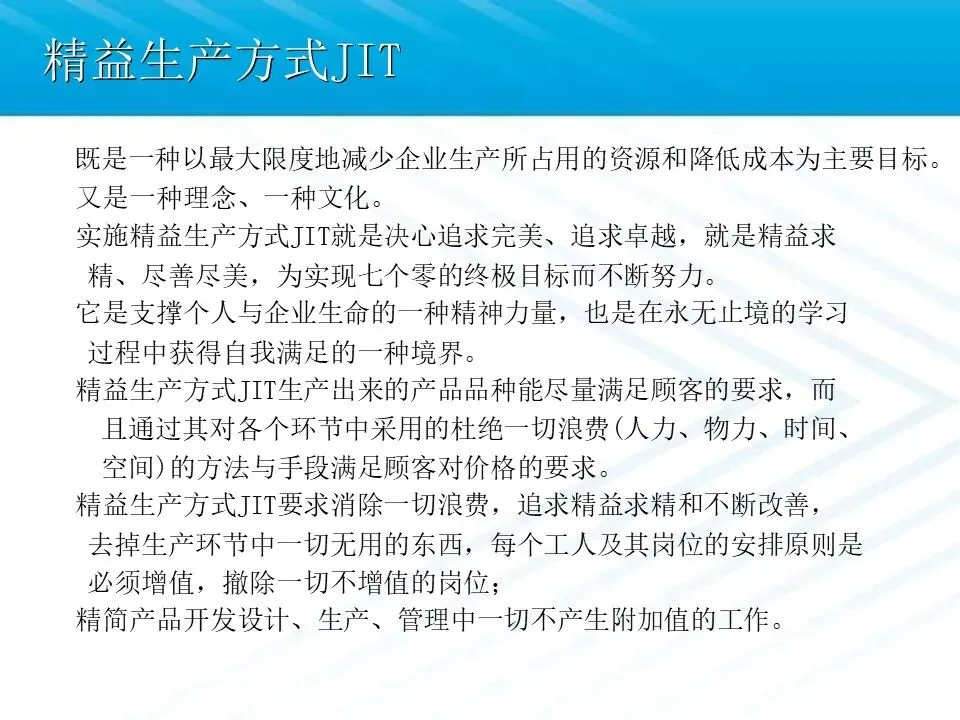

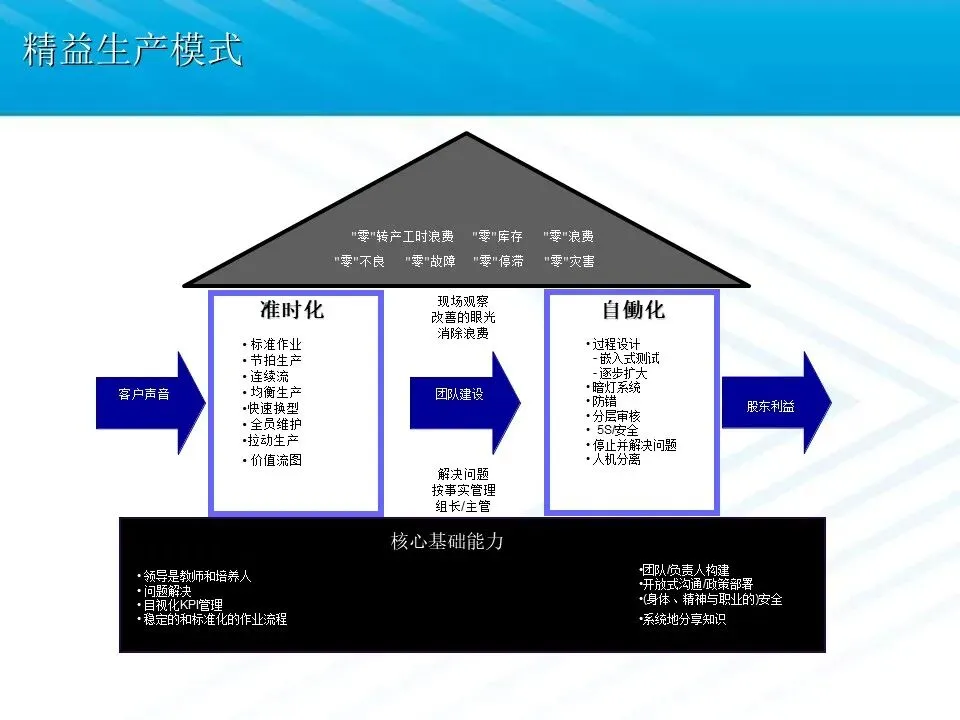

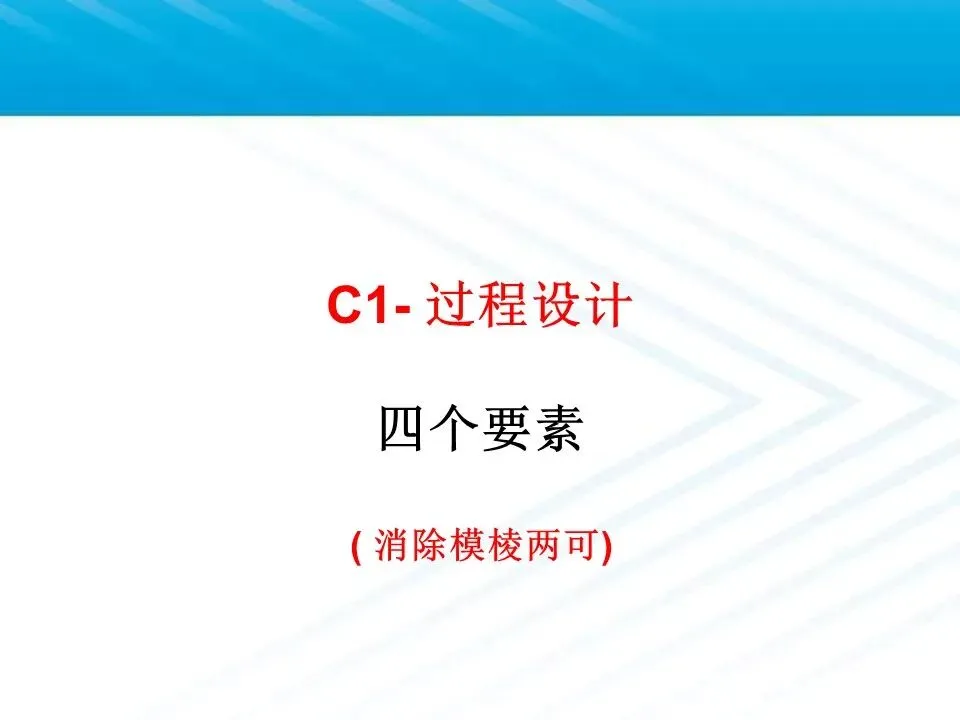

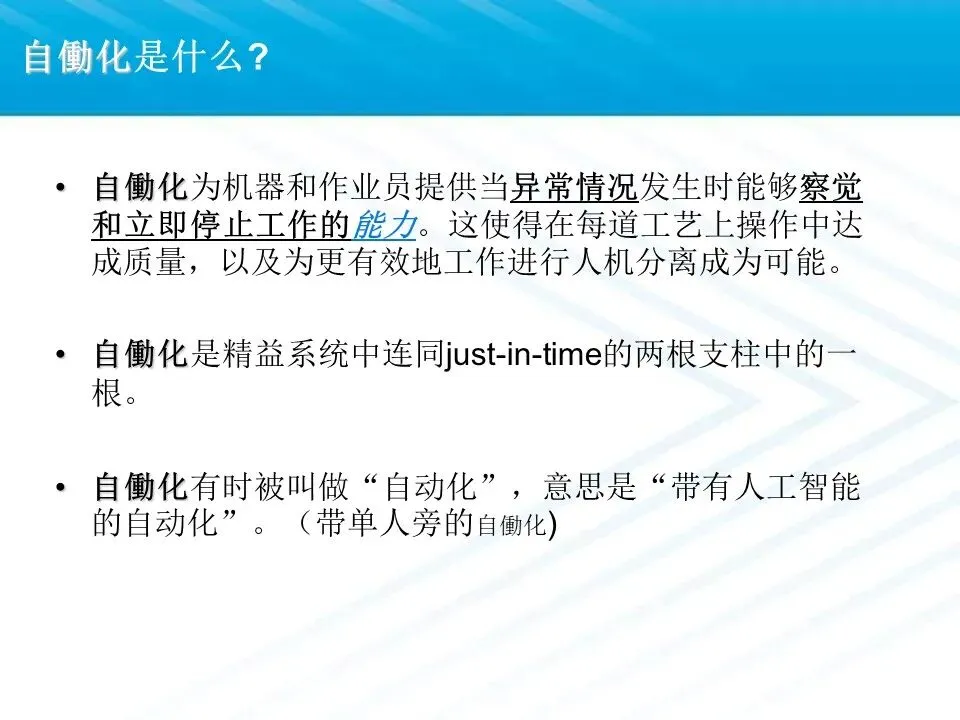

接下来，本文分享一篇《过程设计》培训教材，欢迎收藏学习！
