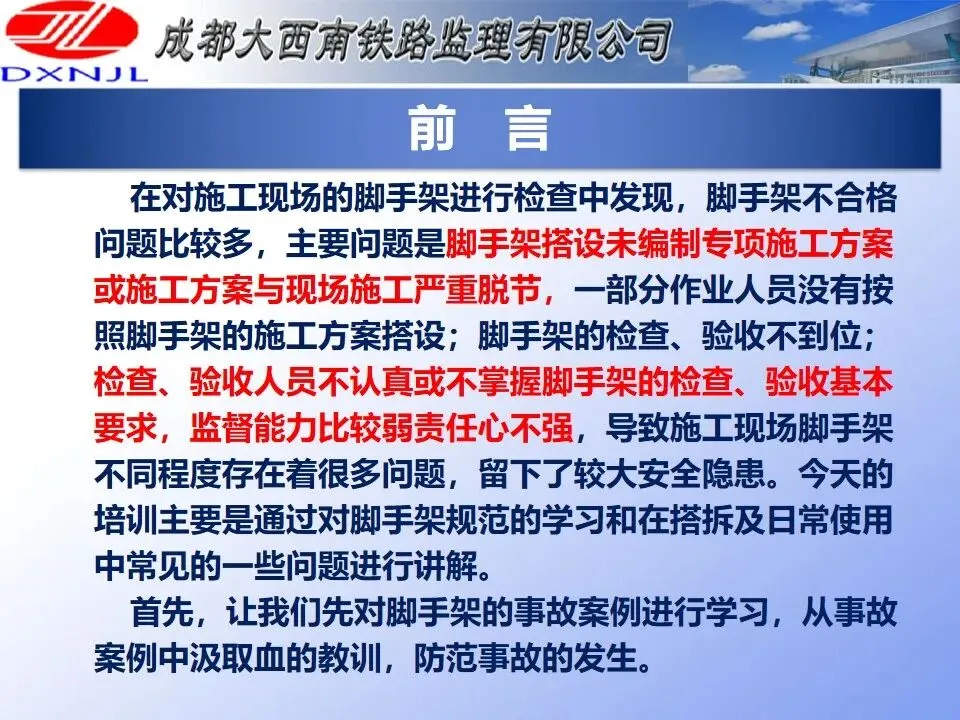

施工现场脚手架出现的各类不合规情况，大多和前期流程、现场搭设细节存在关联。调研记录，现场检查当中经常遇到没有编制专项施工方案，或是方案内容和现场实际情况脱节的现实状况。
部分作业人员不会依照方案开展搭设工作，检查验收环节流于形式，执行检查的人员并不熟悉对应的规范要求，直接埋下各类安全隐患。

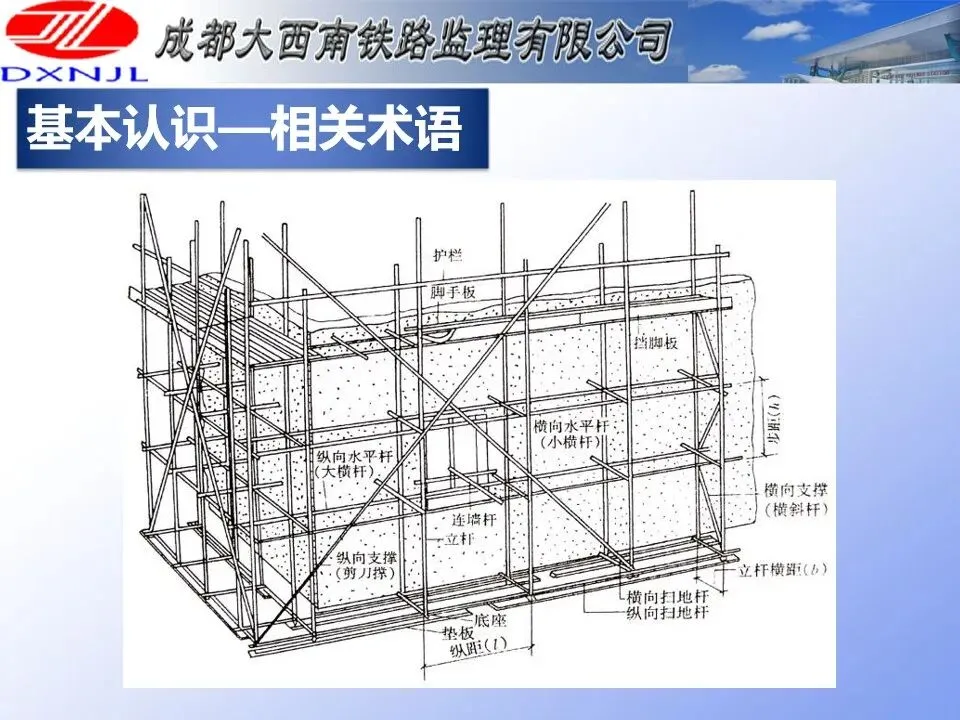

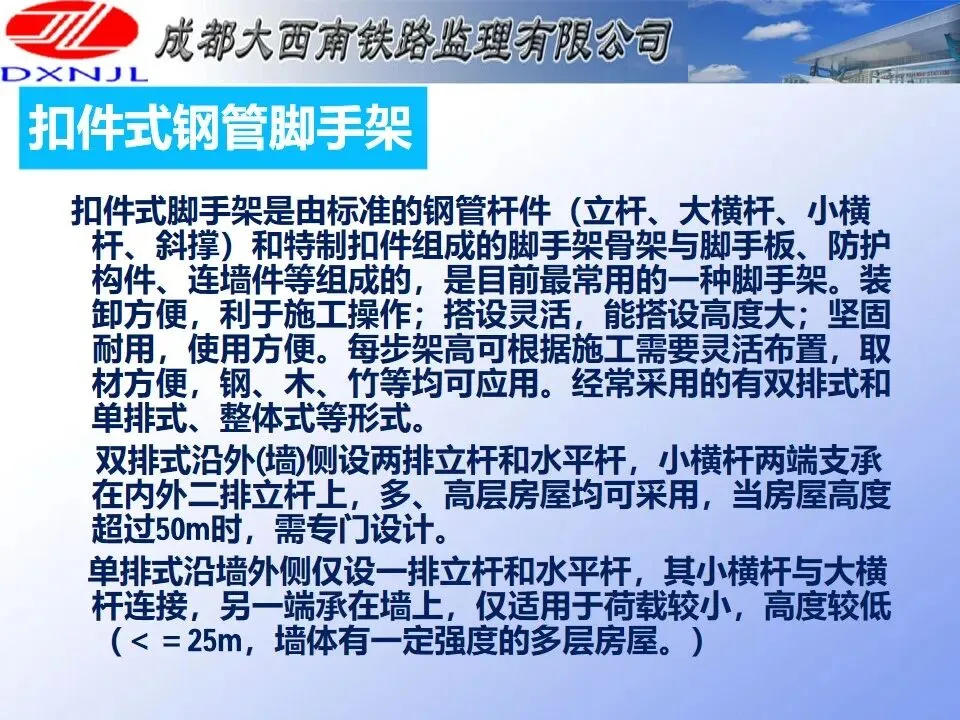

扣件式钢管脚手架是工地当中使用频率最高的一类架体，整套结构依靠钢管杆件搭配三类不同扣件完成拼接，再配上脚手板以及各类防护构件。

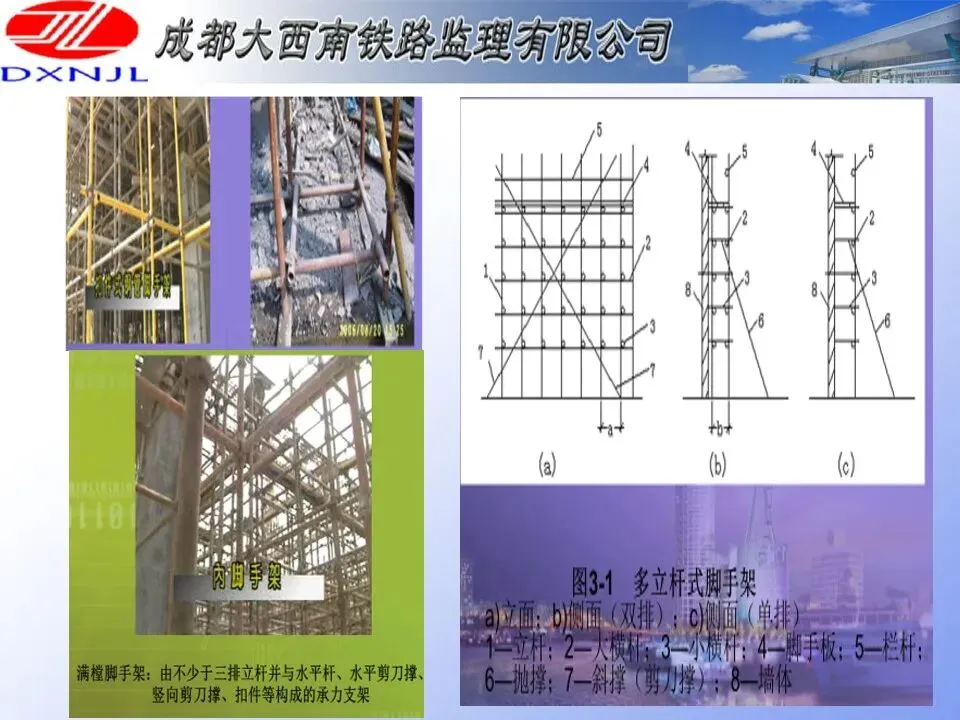

调研显示，现场分为双排脚手架和单排脚手架两种常见形式，双排脚手架可以适配多层以及高层房屋，单排脚手架只适合高度偏低、荷载不大的施工场景。

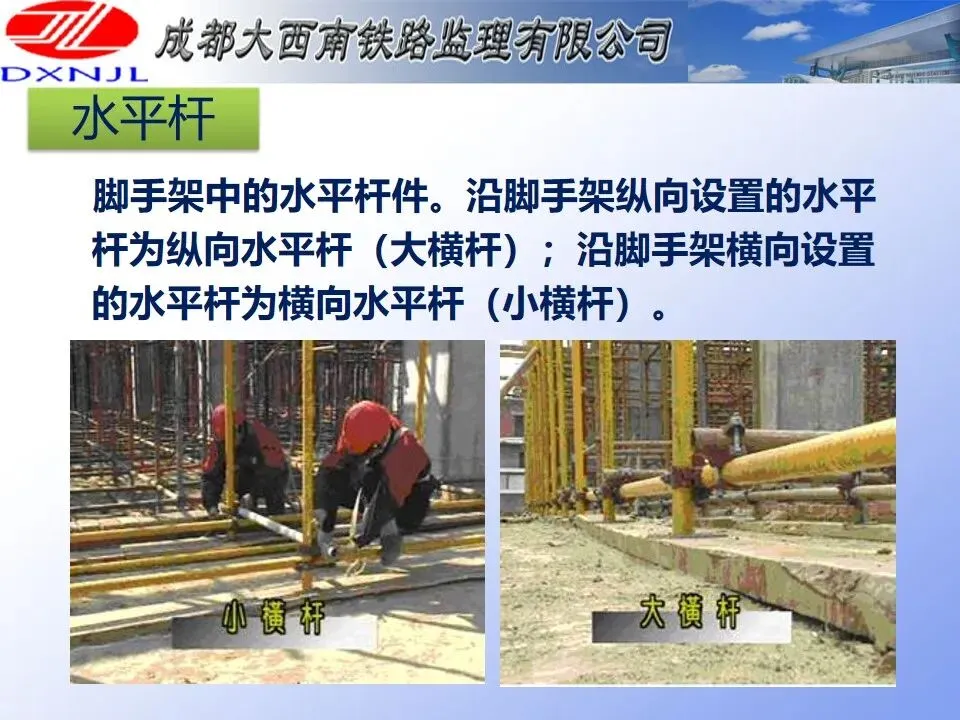

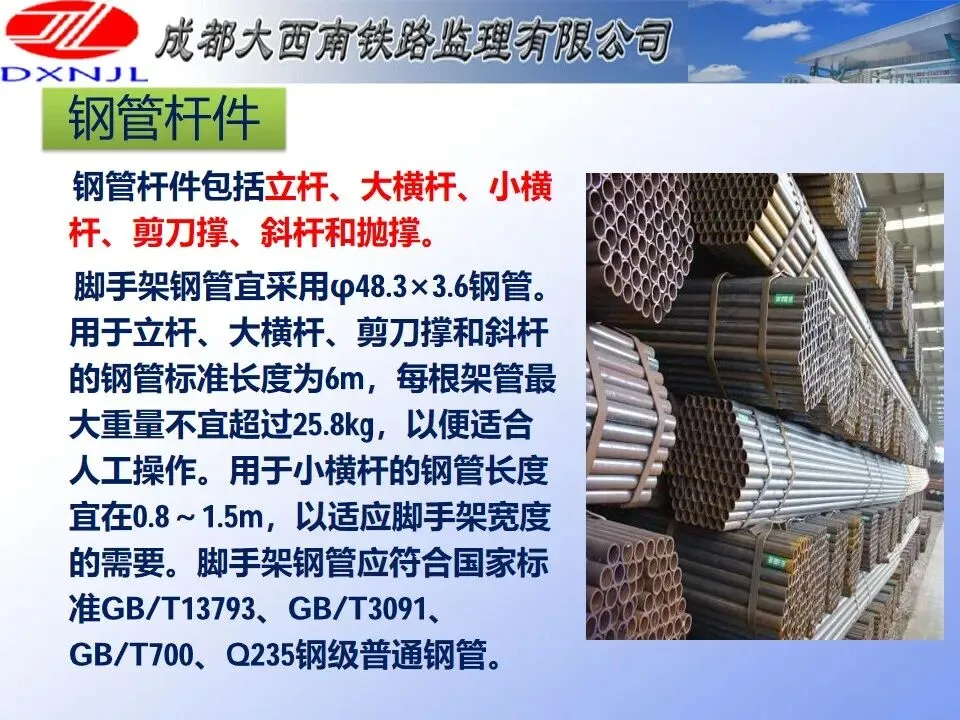

脚手架所使用的钢管有着固定规格，市面上常用 φ48.3×3.6 规格管材，立杆、大横杆这类杆件标准长度设定为 6m，单根钢管重量存在相应的上限。
小横杆的钢管长度区间落在 0.8 至 1.5m，用来适配脚手架不同的搭设宽度，全部钢管材料需要匹配对应的国家材料标准。

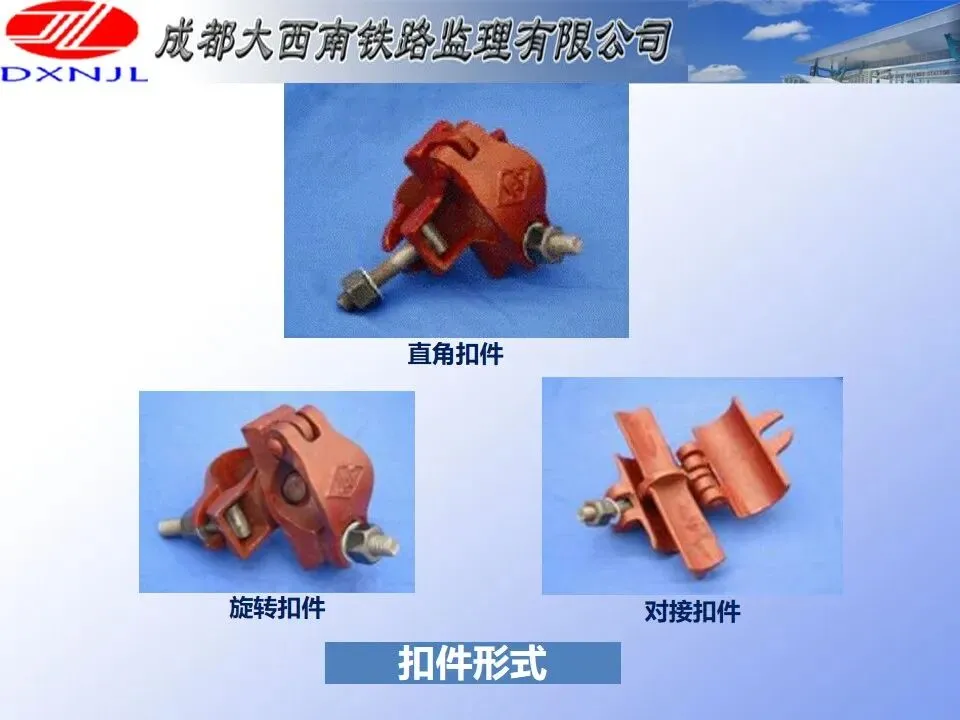

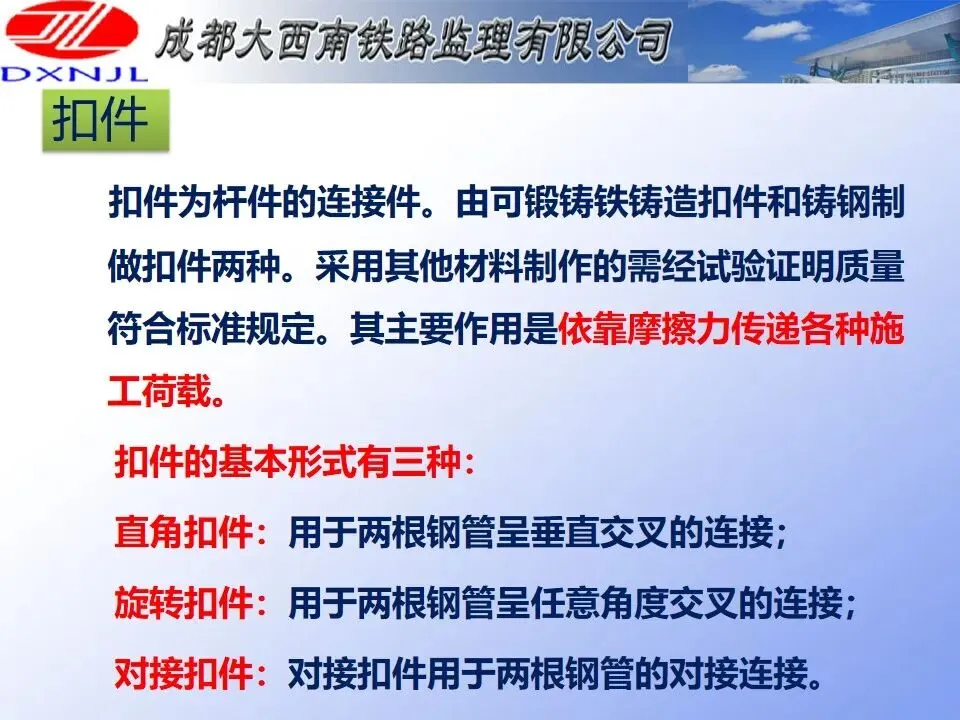

扣件承担钢管杆件之间的传力任务，依靠构件之间的摩擦力承接施工荷载，主要分为直角扣件，旋转扣件，对接扣件三类。

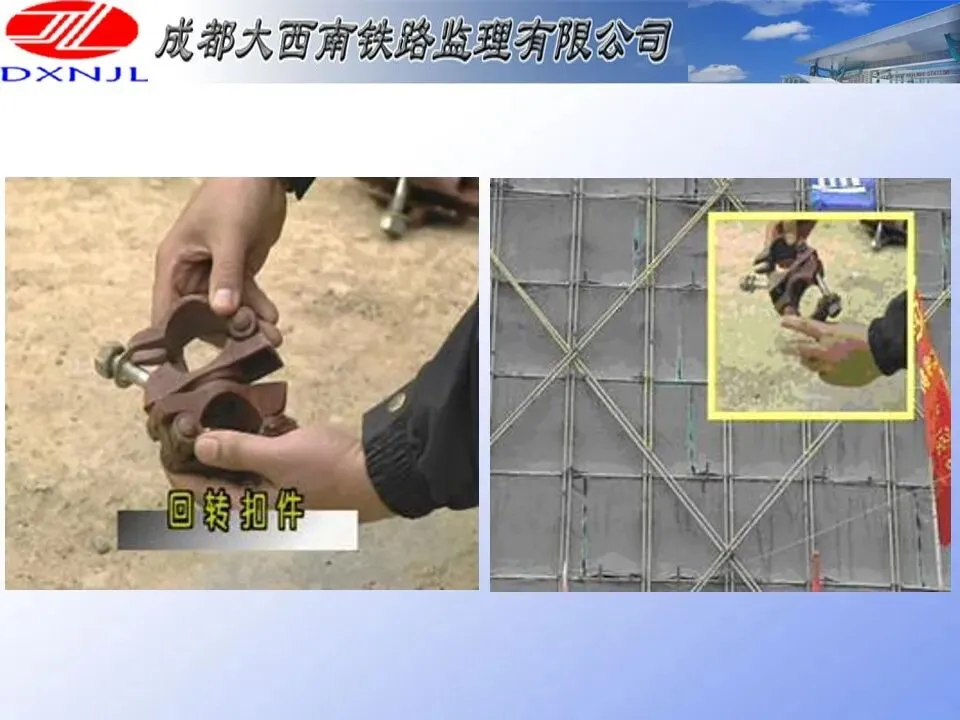

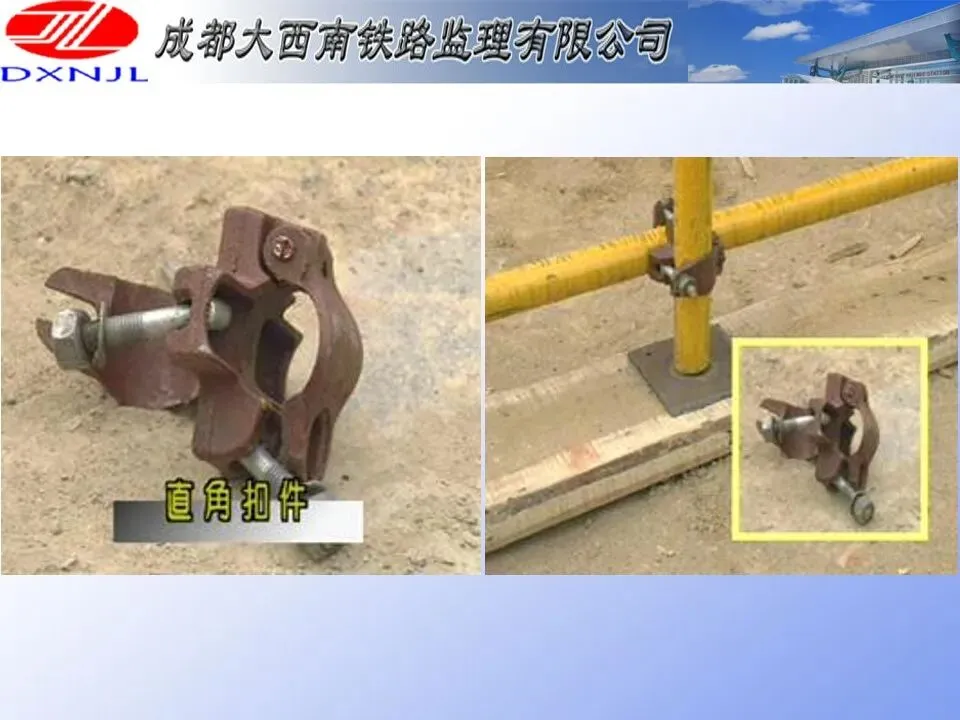

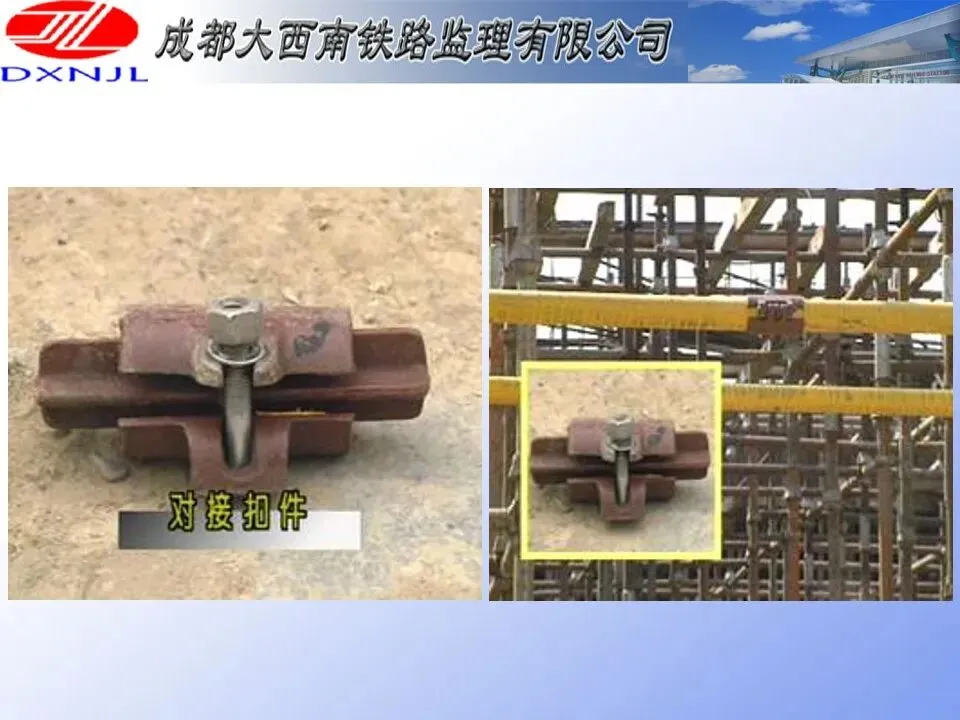

直角扣件用来连接互相垂直交叉的钢管，旋转扣件适配任意相交角度的杆件，对接扣件专门用于两根钢管端头位置的对接拼接。
调研记录，扣件主要采用可锻铸铁或者铸钢加工而成，如果选用别的材质，需要通过试验验证，确认材料性能能够满足标准的各项硬性条件。

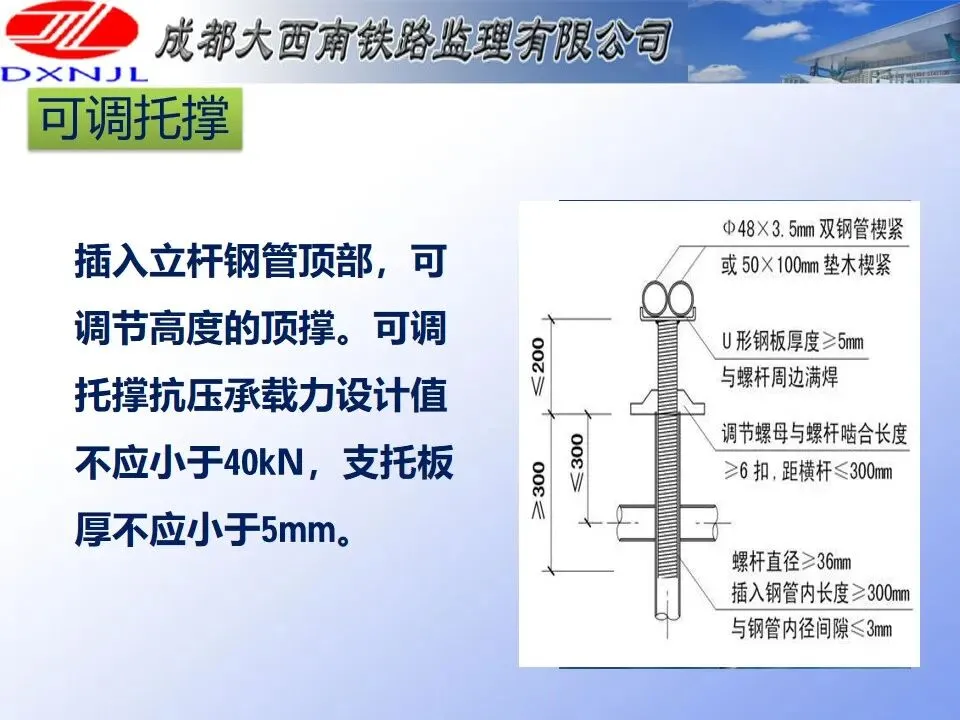

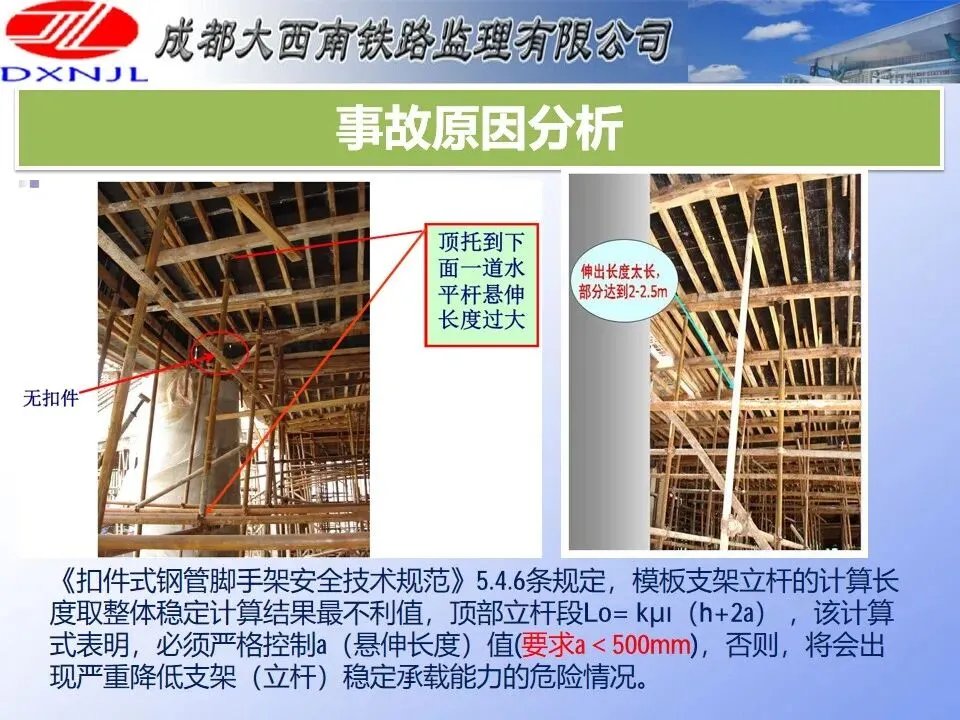

模板支架的立杆顶部悬伸长度是容易被忽略的关键点，规范条文明确这一段悬伸数值需要小于 500mm，超出之后立杆整体稳定承载能力会出现明显下降。

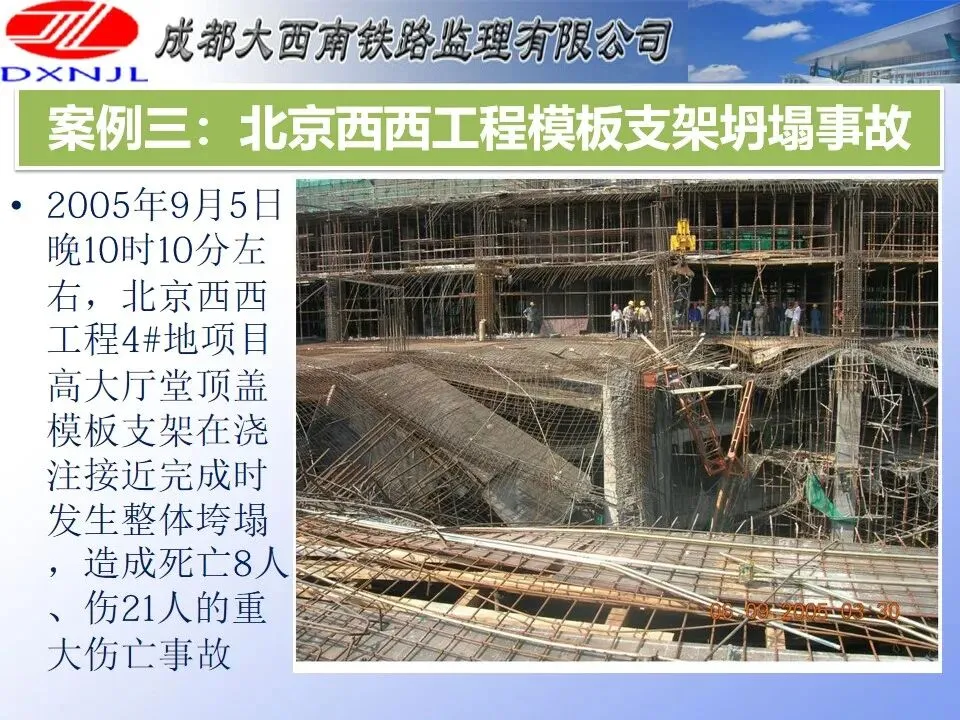

对事故残存支架开展实测可以看到，现场部分位置立杆顶部伸出长度最高能够达到 2 至 2.5m，已经远远超出规范划定的数值边界。

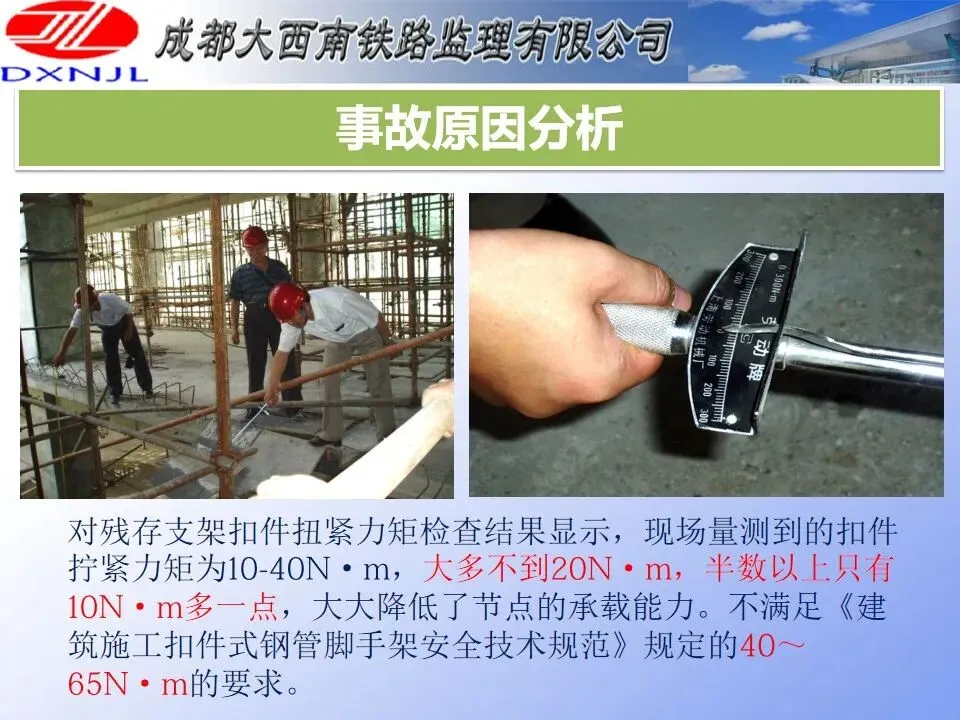

扣件螺栓拧紧的扭力矩同样存在硬性区间，数据显示，规范要求扣件力矩维持在 40‑65N・m 区间，而现场实测部分扣件力矩只有 10‑40N・m。
半数以上被测扣件拧紧力矩仅仅略高于 10N・m，节点连接摩擦力达不到设计预期，直接削弱整套支撑架的整体承载能力。

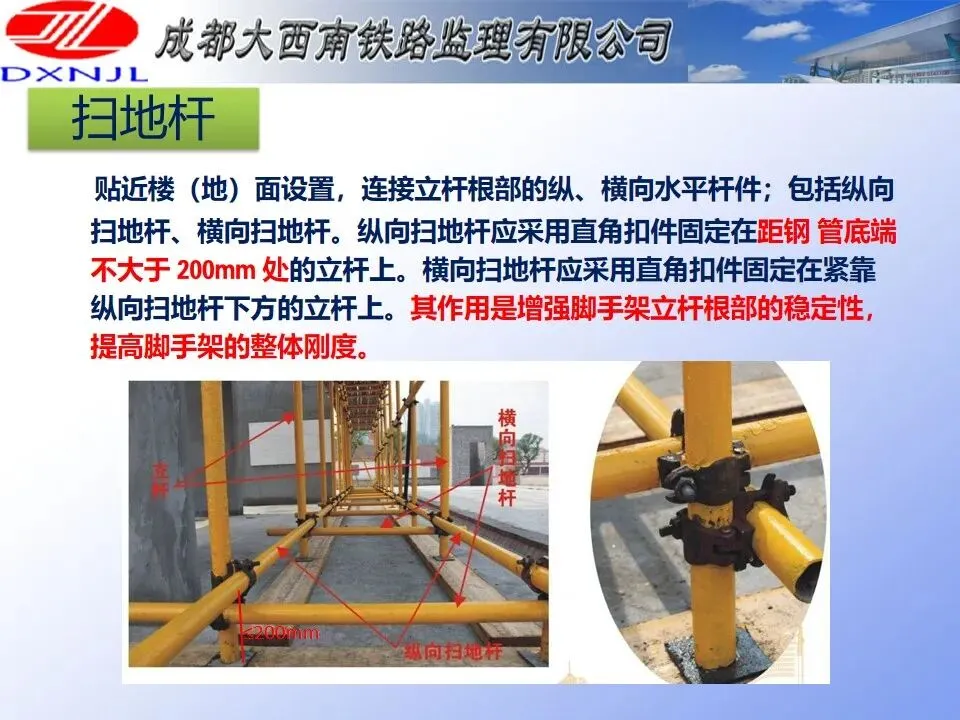

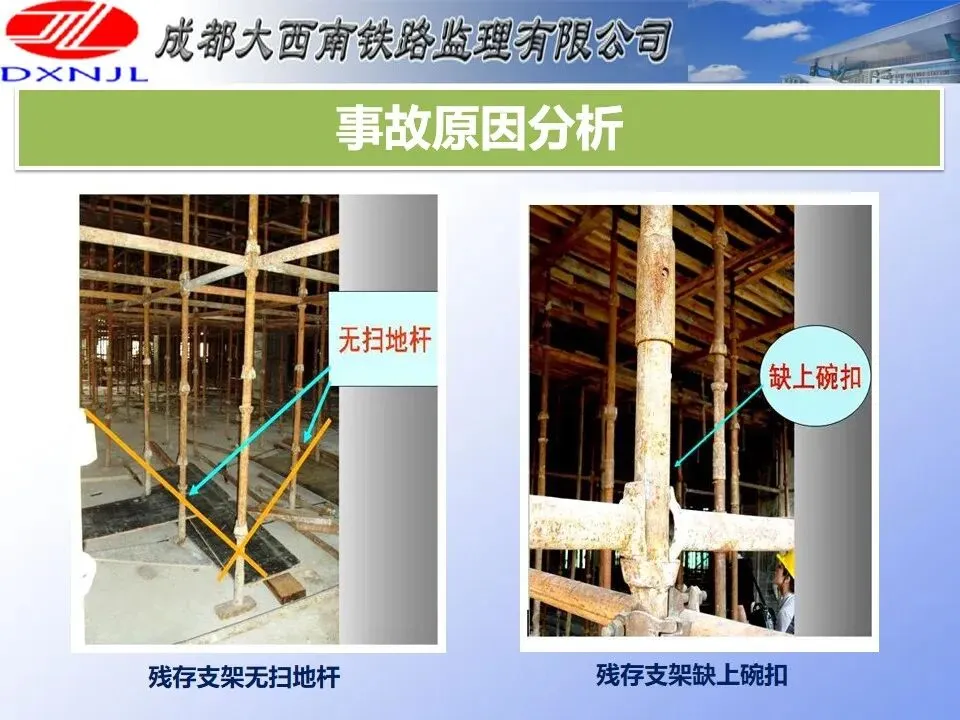

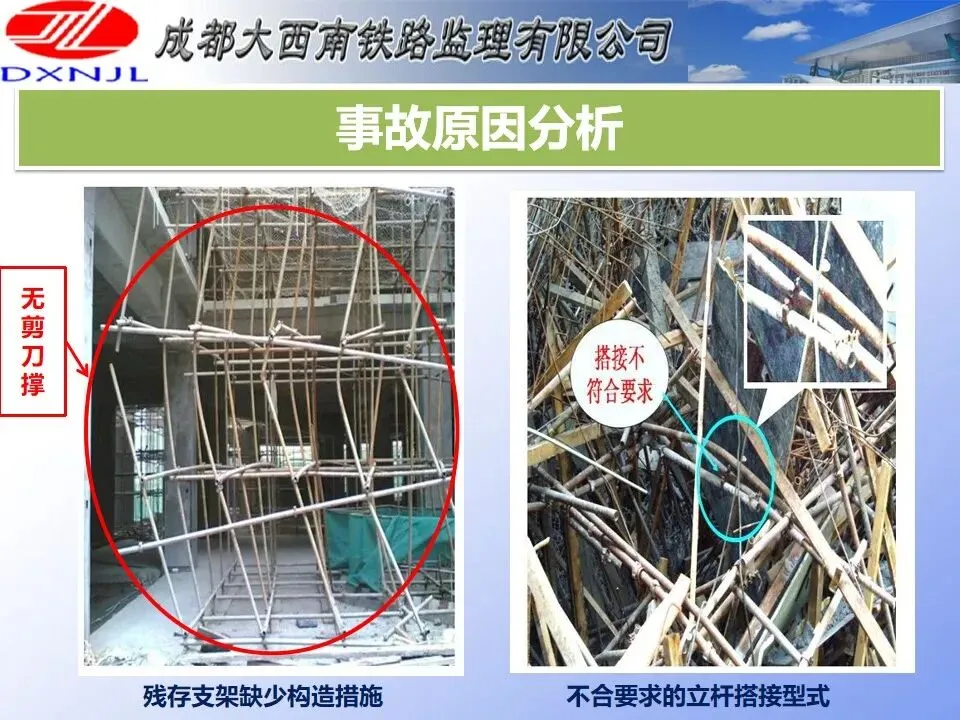

现场还能观察到大量构造层面的缺失问题，部分支架没有设置扫地杆，缺少剪刀撑构件，立杆搭接方式不符合规范要求，个别节点甚至完全没有安装扣件。

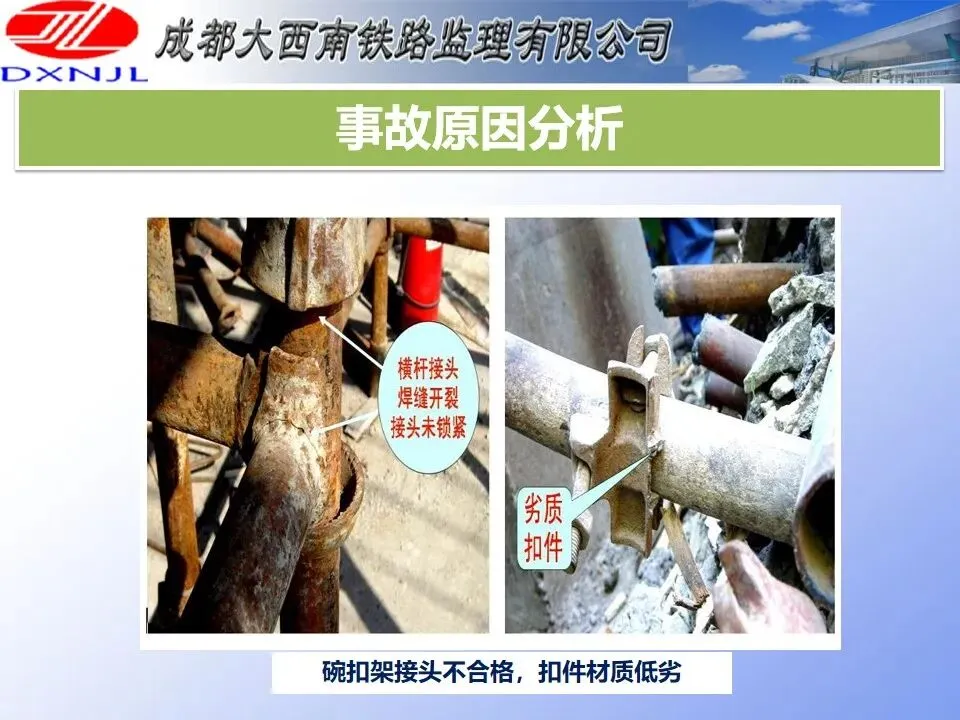

碗扣类支架会出现上碗扣缺失，横杆接头焊缝开裂，接头没有锁紧的状况，还有部分进场扣件本身就属于材质不达标的劣质产品。

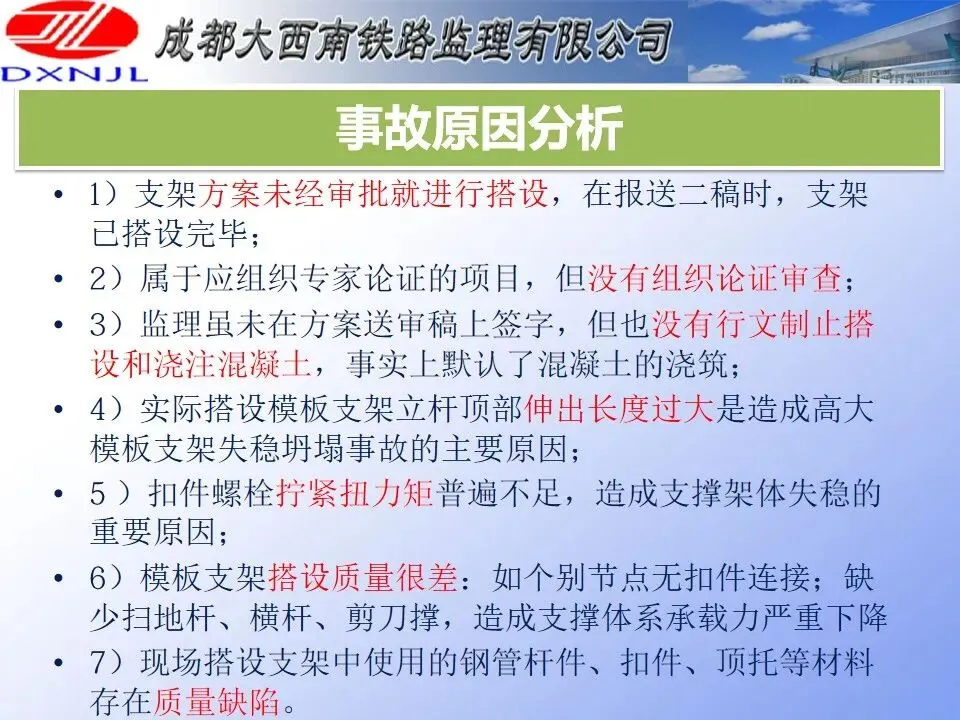

专项方案流程层面同样会出现各类疏漏，部分高大支架在还没有完成方案审批的情况下就已经搭设完成，提交修改版本时现场施工已经推进完毕。
达到相应规模需要组织专家开展论证的项目，个别工地直接跳过论证审查这一步骤，没有落实对应的程序要求。
监理岗位也会出现履职缺位，即便没有在送审方案上签字，也没有下发书面文件制止现场搭设以及混凝土浇筑作业。

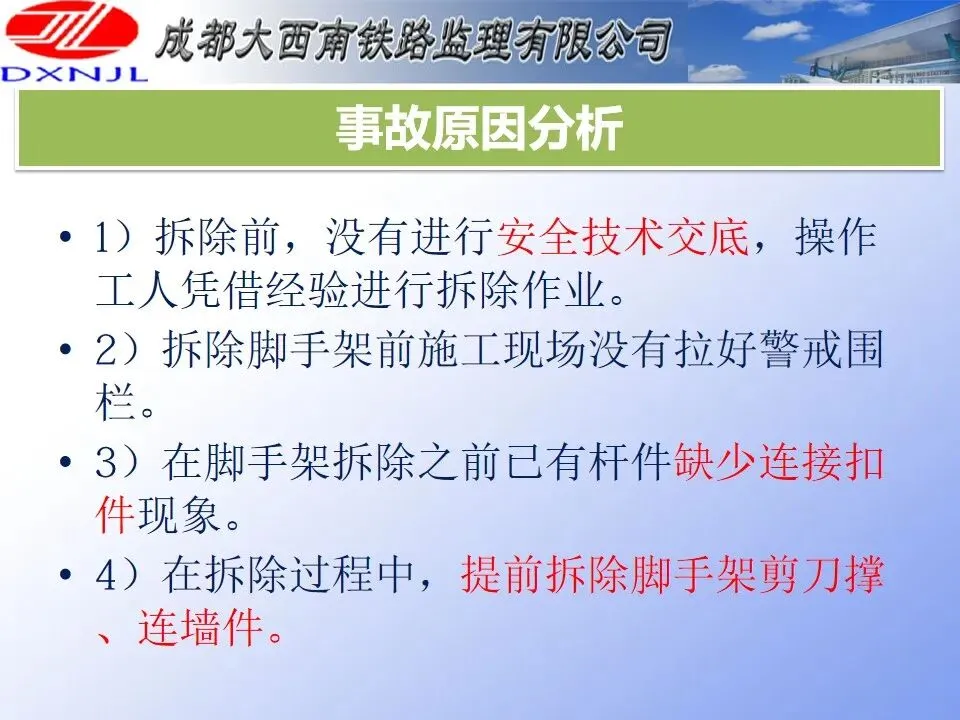

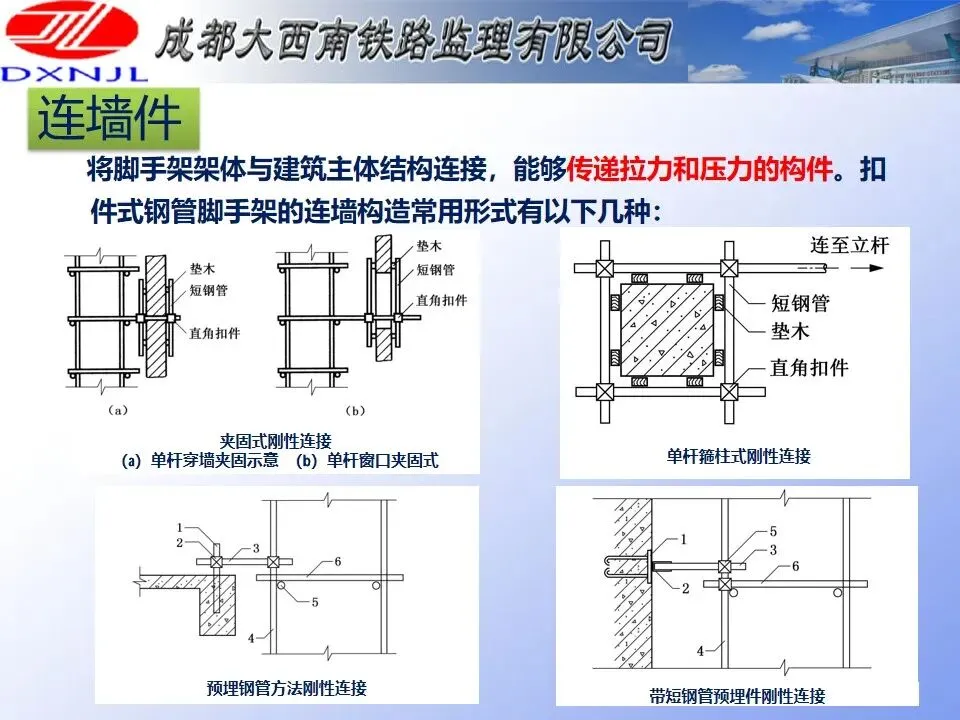

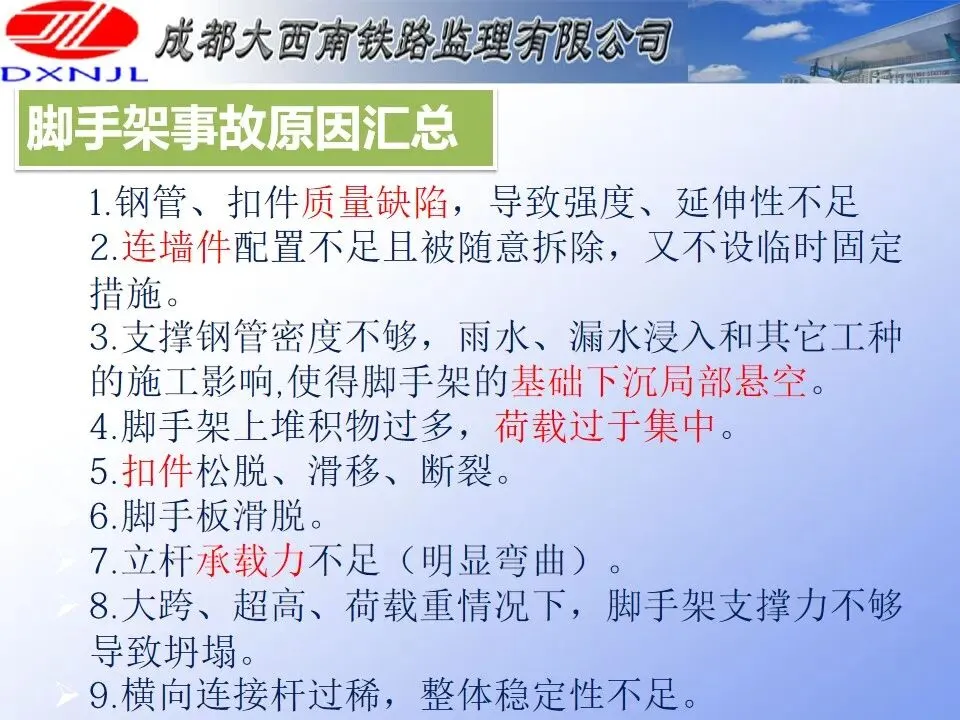

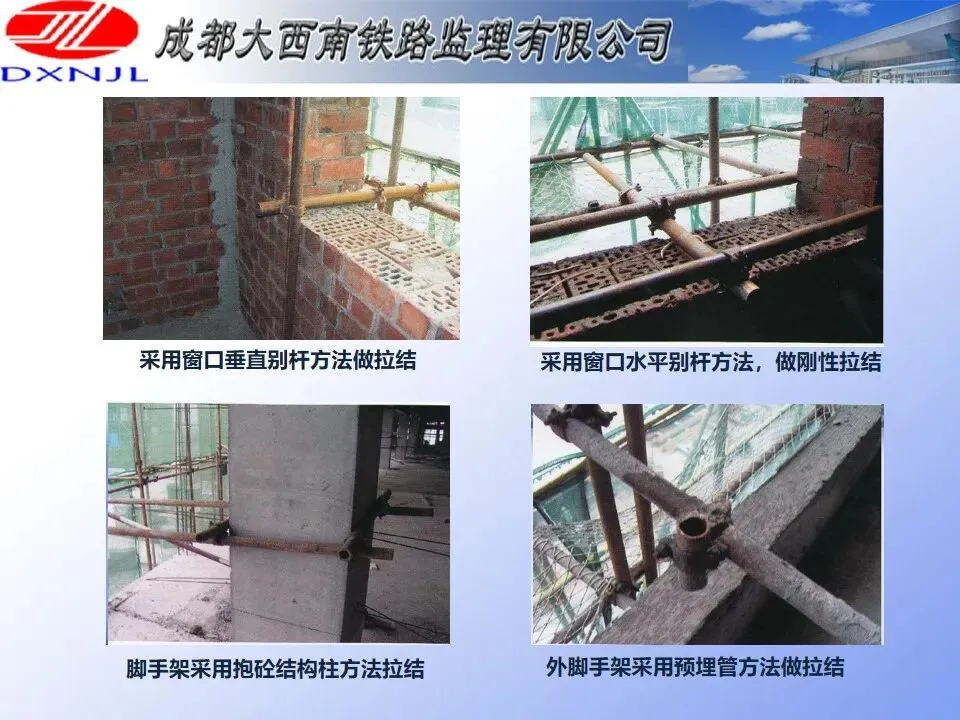

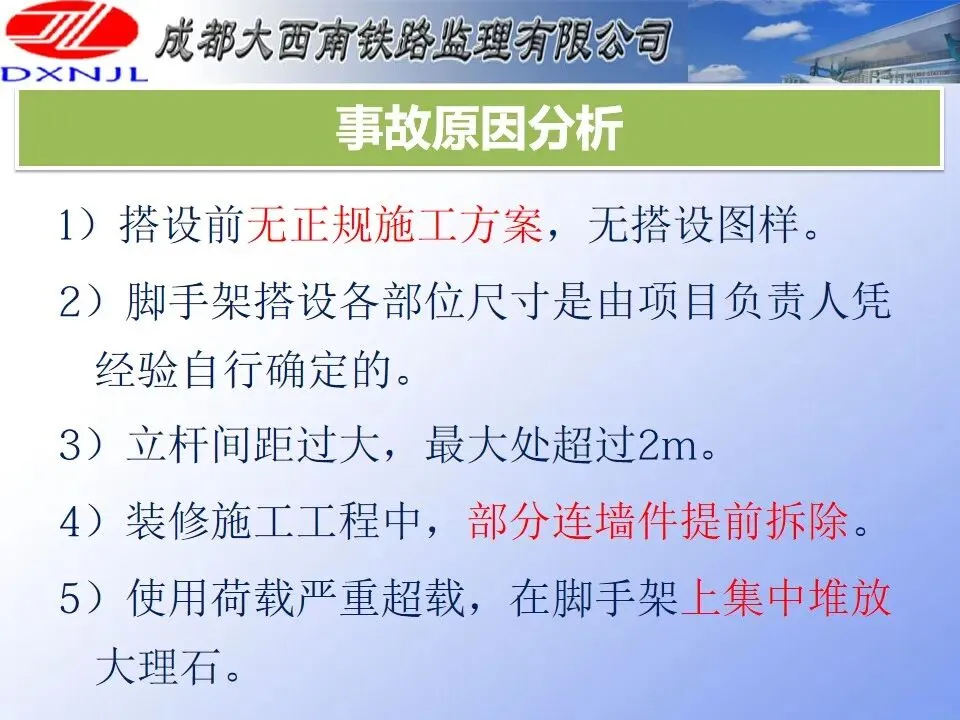

连墙件的处置属于高频风险点，调研记录，施工过程当中会出现连墙件配置数量不足，作业时被随意拆除，拆除之后又没有设置临时固定措施。
脚手架基础也会受到雨水、漏水浸泡影响，出现基础下沉，局部架体悬空的情况，进一步改变整套架体原本的受力状态。
架体上面物料堆放同样会带来荷载风险，物料堆积过多，荷载集中在局部位置，脚手板发生滑脱，立杆杆件弯曲变形，都会改变现场实际受力。
超高、大跨度、承受较重荷载的作业场景，如果没有配套加强构造措施，整套脚手架支撑体系的实际承载力会达不到作业需要。

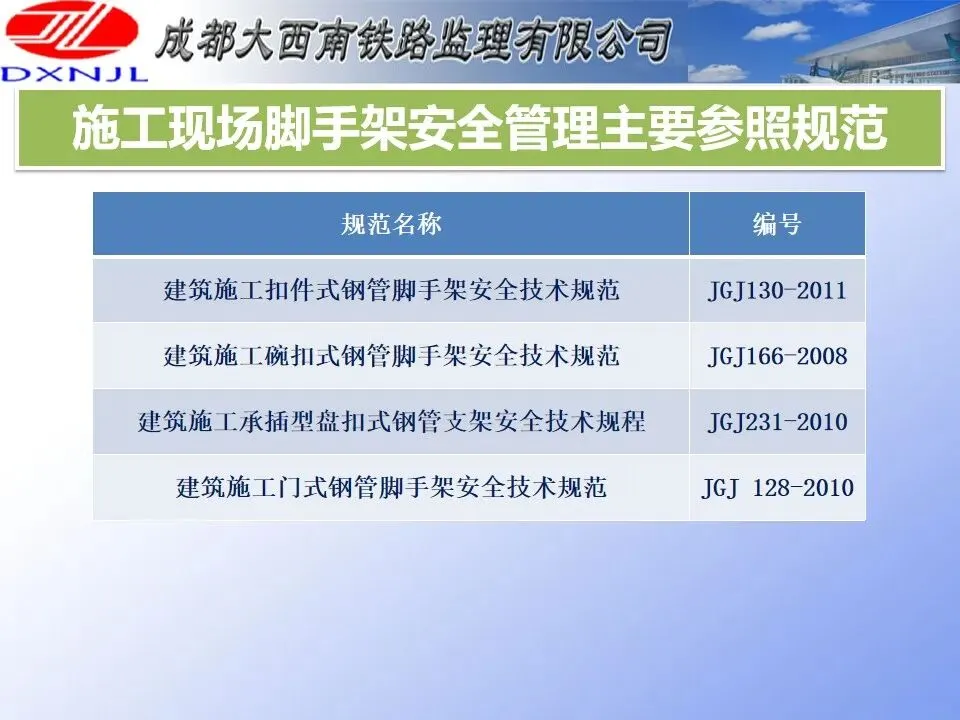

国内施工现场执行多套专门的规范文件，扣件式、碗扣式、承插盘扣式、门式钢管脚手架，各自对应一份独立的安全技术规范。
监理岗位人员需要熟悉这一系列文件当中的各项内容，在现场对照规范开展核查验收，识别杆件、扣件、构造、方案流程当中存在的各类现实偏差。
