1.构造方格及拉杆
（1）构造方格
点击【绘图】→【显示网格】，隐藏原点、单位点、横轴、纵轴。点击【绘图】→【自动吸附网格】。
（2）制作拉杆及开始按钮

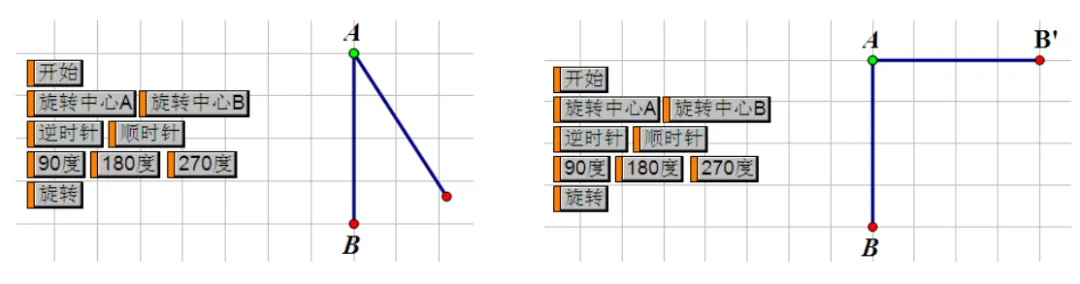

构造任意线段CD，在线段CD上构造一个动点E，颜色改为绿色。依次选中点E和点C，点击【编辑】→【操作类按钮】→【移动】，速度改为“高速”，标签改为“开始”。同理依次旋转点E和点D，设置移动按钮，速度默认“中速”，标签改为“旋转”。度量点E在线段CD上的点值。如图2-7-1。
图2-7-1
2.设置旋转方向、旋转角度按钮
（1）建立基础参数
点击【数据】→【新建参数】，将名称改为“方向”，数值为“1”。同上步骤，新建参数“t1=1”，“t2=-1”，“角度=90”，“t3=90”，“t4=-180”，“t5=-270”。
（2）设置方向按钮
依次选中“方向”和“t1”，点击【编辑】→【操作类按钮】→【移动】，速度改为“高速”，标签改为“逆时针”。同理，依次选中“方向”和“t2”设置移动按钮，速度改为“高速”，标签改为“顺时针”。
（3）设置角度按钮

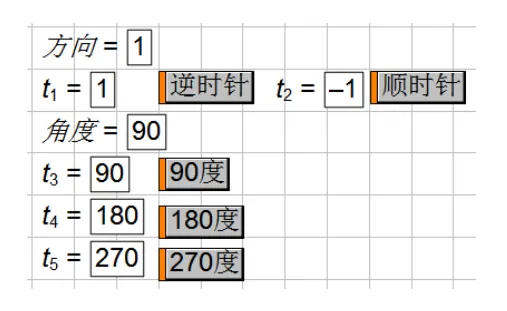

依次选中“角度”和“t3”，设置移动按钮，标签改为“90度”。同理，设置移动按钮“180度”、“270度”，速度统一改为“高速”。如图2-7-2。
图2-7-2
3.线段的旋转
（1）构造旋转中心和旋转线段
构造任意点F作为图形的旋转中心，颜色改为绿色，构造线段AB。
（2）线段的旋转

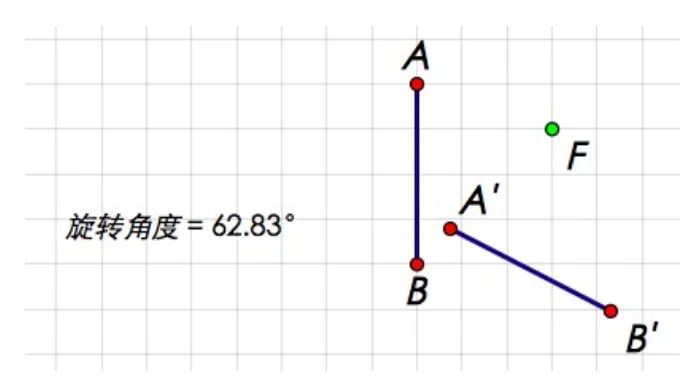

点击【数据】→【计算】，编辑得到公式“方向×角度×E在CD上×1°”，标签改为“旋转角度”。双击点F，选中线段AB和点A、点B，点击【变换】→【旋转】，旋转角度为“旋转角度”，旋转得到线段A＇B＇。如图2-7-3。
图2-7-3
4.设置旋转中心按钮
依次选中点F和点A，设置移动按钮，速度改为“高速”，标签改为“旋转中心A”。同理，依次选中点F和点B，设置移动按钮，标签改为“旋转中心B”。
5.旋转后终点标签的显示
（1）度量点A和点F以及点B和点F的距离

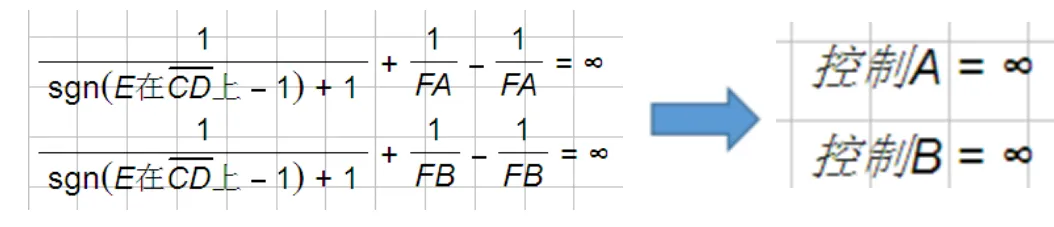

点击【数据】→【计算】，编辑得到下列公式并标签改为“控制A”，“控制B”。如图2-7-4。
图2-7-4
（2）构造标签点

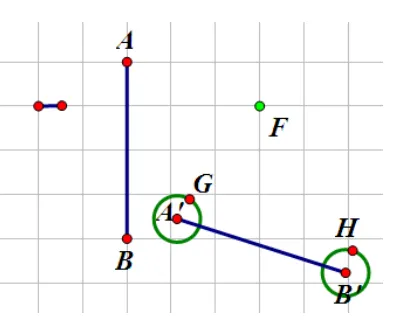

构造一条短线段，选中这条线段以及点A＇、点B＇，点击【构造】→【以圆心和半径绘圆】，分别绘制两个小圆。在圆A＇上取一个点G，在圆B＇取一个点H，如图2-7-5。隐藏两个圆。选中点G、点H，点击【编辑】→【操作类按钮】→【隐藏／显示】。如图2-7-5。
图2-7-5
双击点A＇，选中点G，点击【变换】→【缩放】，选中“控制A”为标记比进行缩放。同上步骤，双击点B＇，选中点H，选中“控制B”为标记比进行缩放。点击按钮隐藏点G、点H，移动拉杆上的点E到点D，出现缩放点G＇、H＇，隐藏点A＇、B＇的标签。
（3）合并标签到点

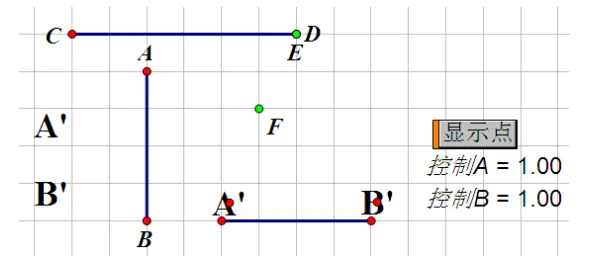

点击【文本工具】，编辑得到文本“A＇”，同理构造文本“ B＇”。选中点G＇和文本“A＇”，按“shift”键，点击【编辑】→【合并文本到点】。同理，合并文本“B＇”到点H＇上。隐藏点G＇，H＇和文本“A＇”、“B＇”。如图2-7-6。
图2-7-6

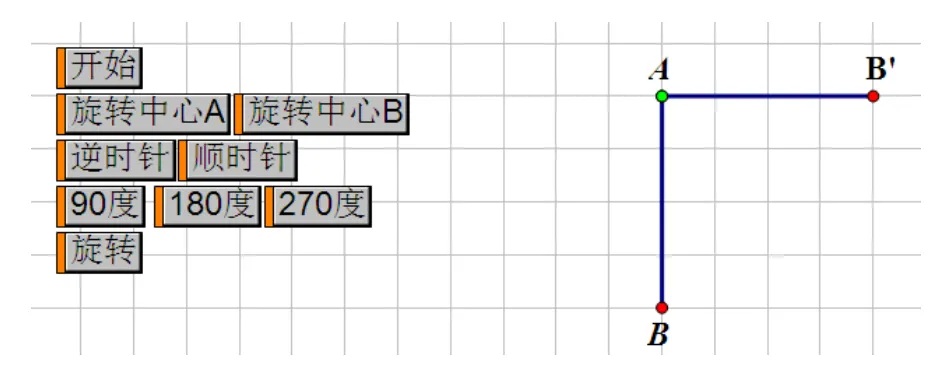

6.隐藏不必要对象
更改部分标签字体大小，调整各对象的位置，隐藏不必要的对象。
