1.制作等分拉杆及度量点值
构造线段AB，构造线段AB的中点C，构造线段AB上的动点D，颜色改为绿色。隐藏线段AB，构造线段AC和线段CB。

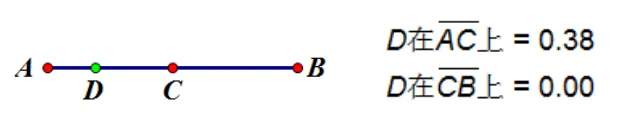

选择点D和线段AC，按“shift”键，点击【度量】→【点的值】，得到“D在AC上”。同上步骤度量点D在线段CB上的点值。如图2-10-1。
2.建立参数及公式

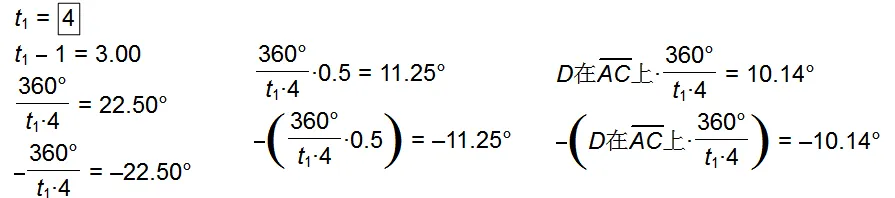

新建参数“t1=4”,编辑得到如下公式：
3.构造扇形模型
（1）构造圆

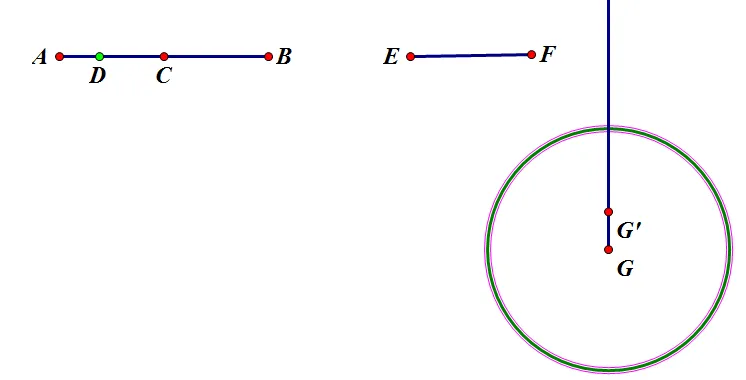

构造线段EF，构造任意点G，点G垂直向上平移1cm，得到点G＇，构造射线GG'。选中点G和线段EF，点击【构造】→【以圆心和半径绘圆】。如图2-10-2。
（2）构造上半模型
构造圆和射线的交点H，隐藏圆、射线及点G'。双击点G为旋转中心，将点H分别旋转“360°／（t1*4）*0.5”和“-360°／（t1*4）*0.5”角度，得到点H'和点H''。如图2-10-3。
（3）构造下半模型

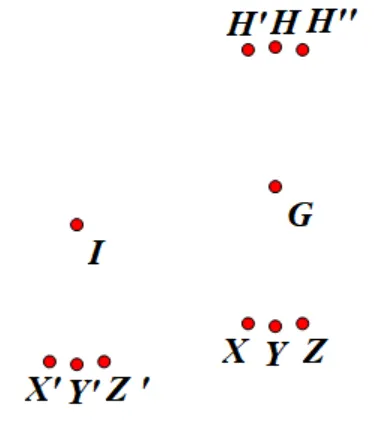

双击点G为旋转中心，将点H'、H、H''旋转180°，得到点X、Y、Z。
构造点I，依次选中点G和点I，点击【变换】→【标记向量】，选中点X、Y、Z，按标记向量进行平移。如图2-10-4。隐藏点X、Y、Z。
4.构造扇形及迭代（左上部分)
（1）构造扇形
构造点J、点K，以点J为旋转中心，将点K旋转“360°／（t1*4）”角度，得到点K'。以点K'为旋转中心，将点J旋转“-D在 AC上*（360°／（t1*4））”角度，得到点J'。
依次选中点J、点K、点K'，点击【构造】→【圆上的弧】，选中弧线KK'，点击【构造】→【弧内部】→【扇形内部】。
（2）迭代扇形

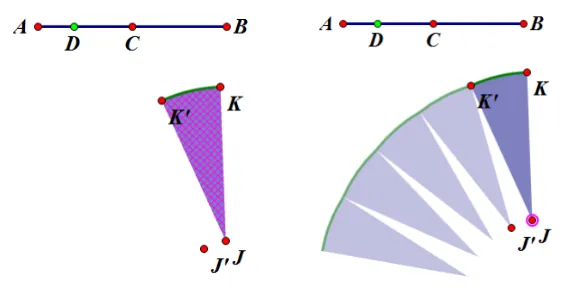

选中点J，点K，参数t1=4，按住“shift”键，点击【变换】→【深度迭代】，选择点J'和点K'为初象，进行迭代。如图2-10-5。
5.构造扇形及迭代（右上部分）
（1）构造扇形

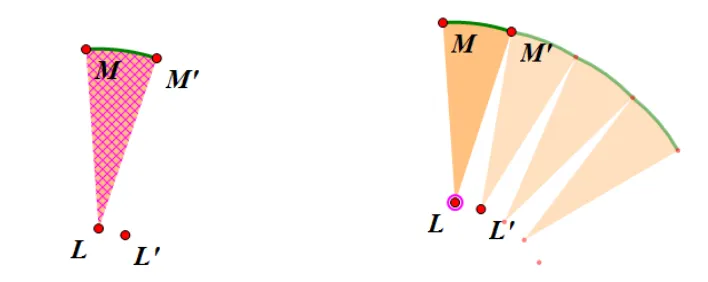

构造点L、点M，以点L为旋转中心，将点M旋转“-360°／（t1*4）”角度，得到点M'。以点M'为旋转中心，将点L旋转“D在 AC上*360°／（t1*4）”角度，得到点L'。
依次选中点L、点M'、点M，构造弧MM'，构造扇形LMM'内部。
（2）迭代扇形
选中点L、点M，参数“t1-1=3”，按“Shift”键，点击【变换】→【深度迭代】，选择点L'和点M'为初象，进行迭代。如图2-10-6。
6.构造扇形及迭代（左下部分）
（1）构造扇形
构造点N、点O。以点N为旋转中心，将点O旋转“-360°／（t1*4）”角度，得到点O'。以点O'为旋转中心，将点N旋转“D在 AC上*360°／（t1*4）”角度，得到点N'。
依次选中点N、点O'、点O，构造弧OO'，构造扇形NOO'内部。
（2）迭代扇形

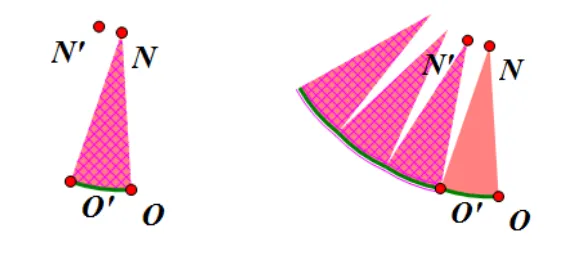

选中点O，点N，参数t1-1=3，按“shift”键，点击【变换】→【深度迭代】，选择点O＇和点N＇为初象，在结构中选择“仅保留非点类对象”。如图2-10-7。
7.构造扇形及迭代（右下部分）
（1）构造扇形
构造点P、点Q，以点P为旋转中心，将点Q旋转“360°／（t1*4）”角度，得到点Q'。以点Q'为旋转中心，将点P旋转“-D在 AC上*（360°／（t1*4））”角度，得到点P'。
构造弧QQ'，构造扇形PQQ'内部。
（2）迭代扇形

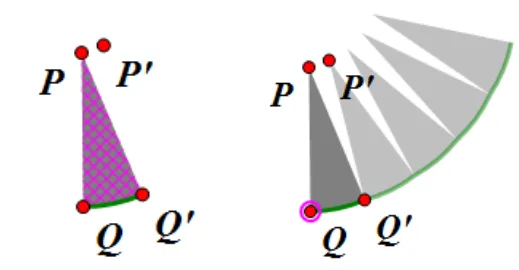

选中点P，点Q，参数t1=4，按“shift”键，点击【变换】→【深度迭代】，选择点P'和点Q'为初象，进行迭代。如图2-10-8。
8.图形的整合
（1）合并到模型

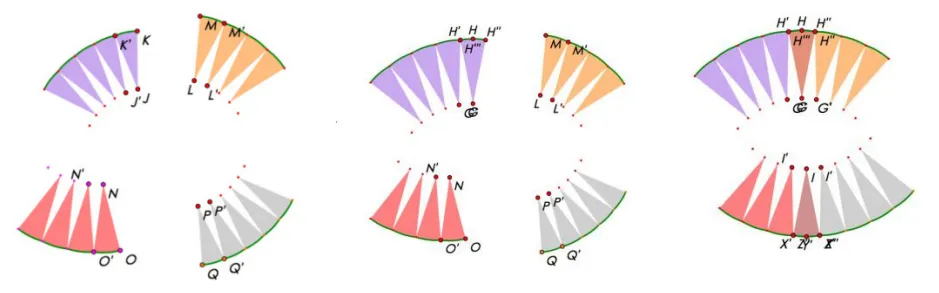

选中点K、点H＂，点击【编辑】→【合并点】。同上步骤合并点J和点G、点M和点H'、点L和点G、点O和点Z'、点N和点I、点P和点I、点Q和点X'。如图2-10-9。
（2）关联拉杆

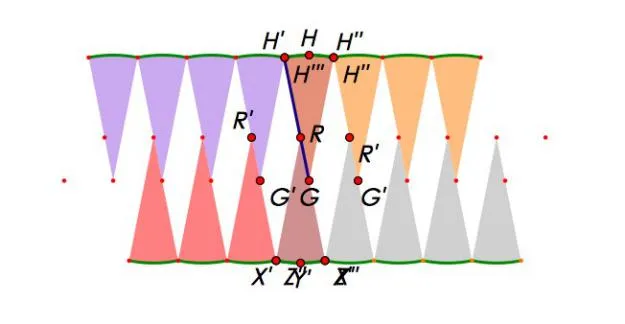

依序选中点G和点H'，构造线段GH'，右击线段GH'，选择“在线段上绘制点”，选中点值“D在CB上”，得到点R。合并点R和点I。如图2-10-10。
