教案9:光储-电力转换系统(PCS)指南

   电力转换系统（Power Conversion System, PCS）是储能系统与电网之间实现能量双向流动的“心脏”与“神经中枢”。

   PCS其核心使命是将电网的交流电（AC）与电池的直流电（DC）进行高效、精准的相互转换。它不仅是能量的搬运工，更是能量的调度员。

   通过接收能源管理系统（EMS）的指令，PCS能够智能地决定何时充电、何时放电，从而实现削峰填谷、平抑波动、调频调压等关键功能。

    可以说，没有PCS，储能系统就如同一个无法与外界沟通的“孤岛”，其价值将大打折扣。因此，系统掌握PCS的核心知识，是理解现代智慧能源系统运行逻辑的关键一步。

模块一：PCS基础认知——定义与核心功能

1.1 PCS的定义与定位

电力转换系统（Power Conversion System, PCS）是储能系统中负责实现电能形态转换与能量双向流动的核心电力电子设备。它位于电池储能单元与电网或负载之间，是连接直流侧（电池）与交流侧（电网/负载）的桥梁。

1.2 PCS的四大核心功能

PCS的功能远不止简单的“交直流转换”，它是一个集能量转换、调度、控制与保护于一体的智能单元，其核心功能可概括为以下四点：

1. 整流（Rectification）
   ：在充电模式下，PCS将来自电网或光伏的交流电（AC）转换为直流电（DC），为储能电池充电。这一过程如同“吸收”电能。
2. 逆变（Inversion）
   ：在放电模式下，PCS将储能电池的直流电（DC）转换为符合电网或负载要求的交流电（AC），实现对外供电。这一过程如同“释放”电能。
3. 能量调度（Energy Scheduling）
   ：PCS是能量流动的“执行者”。它接收来自能源管理系统（EMS）的调度指令，根据实时电价、电网需求、电池状态（SOC）等因素，精确控制充放电的功率和时间，实现峰谷套利、需求响应等经济性目标。
4. 电网支撑（Grid Support）
   ：现代PCS具备强大的电网交互能力。它能主动参与电网的调频（AGC）、调压、无功补偿，甚至在电网故障时提供短时过载能力，为电网的稳定运行提供关键支撑。

1.3 单向与双向PCS

根据能量流动方向，PCS可分为：

• 单向PCS
  ：仅具备整流或逆变中的单一功能，常见于早期或特定场景的储能系统。
• 双向PCS
  ：具备整流和逆变的双重功能，是当前储能市场的绝对主流。它能实现电能的“双向流动”，是构建灵活、智能能源系统的基础。

模块二：PCS技术原理——电能如何实现双向流动

学习目标

• 清晰描述PCS在充电和放电两种模式下的工作流程。
• 理解整流、逆变、PWM调制等关键技术的基本原理。
• 认识IGBT等核心功率器件在电能转换中的作用。

2.1 PCS的基本工作模式

PCS的双向流动能力，是通过其内部复杂的电力电子电路实现的。其工作原理可分解为两种基本模式：

充电模式（AC → DC）：电网电能 → 直流电 → 电池存储

1. 输入
   ：电网的交流电（如380V AC）接入PCS的交流侧。
2. 整流
   ：PCS内部的功率开关器件（如IGBT）在控制电路的指挥下，通过特定的开关时序，将交流电“切割”并“拼接”成脉动的直流电。
3. 滤波与稳压
   ：脉动的直流电经过电容和电感组成的滤波电路，变得平滑稳定，形成适合电池充电的直流电压（如700V DC）。
4. 输出
   ：稳定的直流电输送至电池管理系统（BMS），由BMS控制电池的充电过程。

放电模式（DC → AC）：电池直流电 → 交流电 → 负载/电网

1. 输入
   ：储能电池的直流电（如700V DC）接入PCS的直流侧。
2. 逆变
   ：PCS的功率开关器件再次被激活，但这次的开关时序与充电模式相反。它将直流电“斩波”成一系列宽度可变的脉冲。
3. PWM调制与滤波
   ：通过脉宽调制（PWM）技术，这些脉冲的宽度被精确控制，其平均值形成一个正弦波。再经过交流侧的滤波电路，最终输出平滑的、与电网同频同相的交流电（如380V AC）。
4. 输出
   ：生成的交流电供给本地负载使用，或馈入电网。

2.2 关键电力变换技术

• 整流与逆变
  ：这是PCS最基础的两种电能变换形式，分别对应AC-DC和DC-AC的转换。
• DC-DC斩波
  ：在双级式PCS中，直流侧会先经过一个DC-DC变换器，用于调节直流电压，使其适应逆变器的输入要求，提高电池的利用率⁴。
• PWM调制（脉宽调制）
  ：这是生成高质量交流电的“电能摩斯密码”。通过高速开关器件，生成一系列宽度不等的脉冲，其宽度的变化规律模拟了正弦波的形状。接收端的滤波器会“平均”这些脉冲，还原出平滑的正弦交流电。

2.3 核心功率器件：IGBT

IGBT（绝缘栅双极型晶体管）是PCS中的“开关执行官”。它兼具了MOSFET的高输入阻抗和双极型晶体管的低导通压降的优点，能够以极高的频率（数千赫兹）进行通断操作，是实现高效电能变换的关键。其工作状态由控制电路发出的微弱信号精确控制，从而决定大电流的流向。

小结

PCS通过控制IGBT等功率器件的高速通断，利用整流、逆变和PWM调制技术，实现了电能在交直流之间的双向、高效、可控转换。

模块三：PCS类型与参数——按场景选择合适系统

学习目标

• 能够根据应用场景、拓扑结构和技术路线对PCS进行分类。
• 理解不同类型PCS的效率、功率等级、响应时间等关键参数的差异。
• 掌握PCS主要技术参数的工程意义。

3.1 PCS的分类

PCS的选型需“量体裁衣”，根据不同的应用场景和性能要求，可从多个维度进行分类。

按应用场景分类

• 户用PCS
  ：功率较小（3-20kW），主要用于家庭光伏储能系统，实现自发自用、余电上网和备用电源功能。
• 工商业PCS
  ：功率中等（10-300kW），用于工厂、商场等场景，主要通过峰谷套利降低用电成本。
• 大型储能电站PCS
  ：功率巨大（兆瓦级至数百兆瓦），用于电网侧调峰调频、新能源配套等，是构建新型电力系统的关键基础设施。

按拓扑结构分类

• 单级式PCS
  ：采用DC/AC单级变换结构，将整流和逆变功能集成在一个功率转换单元中。其优点是结构简单、效率高；缺点是直流侧电压范围较窄，对电池电压匹配要求高。
• 双级式PCS
  ：采用DC/DC + DC/AC双级结构。前级DC/DC变换器可灵活调节直流电压，拓宽了电池的适用范围，提高了电池利用率；但系统结构更复杂，控制难度更高。

按技术路线分类

• 集中式PCS
  ：技术成熟、成本低，适用于大型电站。但存在电池簇并联环流、木桶效应等问题，单机故障可能导致整站停机。
• 组串式PCS
  ：支持多分支电池接入，可实现分簇独立控制，提升电池利用率和系统寿命，运维简便，单机故障影响范围小，是工商业及户用市场的主流。
• 集散式PCS
  ：在电池簇与直流母线之间增加DC/DC隔离变换器，从根本上解决了并联环流问题，提升了系统效率和安全性。
• 级联式PCS
  ：采用多个H桥单元级联，可直接输出高压交流电，省去升压变压器，系统效率更高，但结构复杂，维护成本高⁴。
• 模块化PCS
  ：由多个标准化的功率模块并联组成，支持热插拔，具备极高的可靠性和灵活性，是未来发展的趋势。

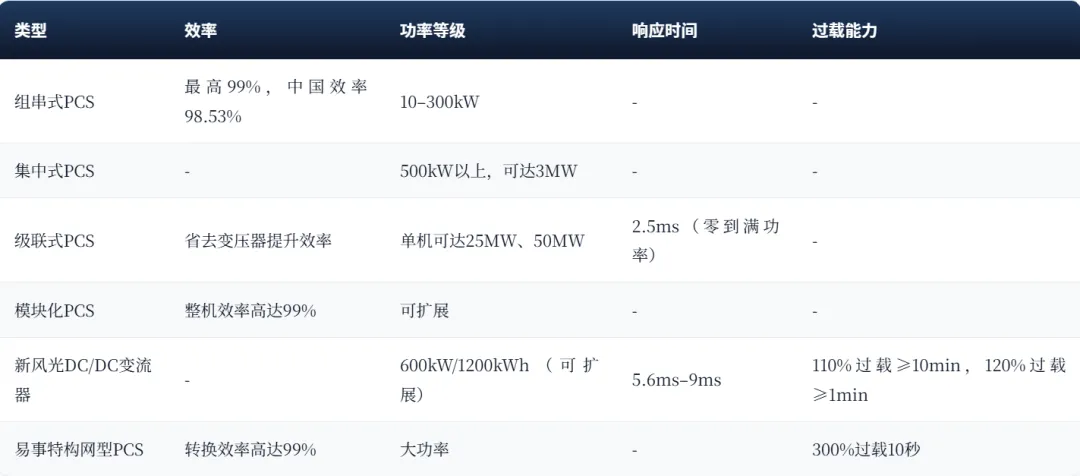

3.2 关键技术参数对比

下表对比了不同类型PCS的关键性能参数，为选型提供参考。

• 注：表中“-”表示参考材料未提供该数据。*

3.3 PCS的关键技术参数详解

PCS的性能由一系列技术参数定义，主要分为四类：

1. 交流参数：定义了PCS与电网交互的性能。

• 允许电网频率
  ：47.5~52.5Hz（50Hz系统），确保在电网频率波动时仍能正常工作。
• 总电流谐波畸变率（THDi）
  ：≤3%，保证输出电能质量，减少对电网的污染。
• 功率因数
  ：0.99，可调节范围-1~1，支持无功功率调节，为电网提供电压支撑。

2. 直流参数：定义了PCS与电池交互的性能。

• 直流电压范围
  ：600~900Vdc，决定了可接入的电池组电压范围。
• 最大直流功率
  ：115.5kW，是PCS处理直流能量能力的直接体现。
• 最大转换效率
  ：98.5%，是衡量PCS能量转换损失的核心指标。

3. 系统参数：定义了PCS的物理和环境适应性。

• 允许环境温度
  ：-20~60℃（45℃降额），决定了设备的适用环境。
• 冷却方式
  ：智能风冷或液冷，影响设备的功率密度和可靠性。
• 防护等级
  ：IP20，表示对固体异物的防护等级。

4. 通讯参数：定义了PCS的智能化水平。

• 通讯接口
  ：RS485、Ethernet、CAN，用于与BMS、EMS等系统通信。
• 通讯协议
  ：ModbusTCP/RTU，是工业领域通用的数据交换规则。

小结

选择PCS需综合考虑应用场景、技术路线和关键参数。组串式、模块化和构网型PCS正成为市场主流，追求更高的效率、灵活性和电网支撑能力。

模块四：PCS在储能系统中的应用规范

学习目标

• 掌握PCS在工商业储能、新能源配套、电网侧等典型场景的应用模式。
• 理解PCS与BMS、EMS的协同控制逻辑。
• 熟悉PCS并网运行所必须遵循的安全与技术规范。

4.1 典型应用场景解析

PCS的应用已渗透到能源系统的各个角落，其核心价值在于“优化”与“稳定”。

• 工商业储能
  ：作为用户侧智慧能源管理的核心，PCS通过“峰谷套利”策略，在电价低谷时充电，在电价高峰时放电，显著降低用户的用电成本，提升供电可靠性。
• 新能源配套（光储/风储）
  ：在光伏电站或风电场中，PCS与储能电池结合，能够平抑新能源发电的间歇性和波动性，减少弃风弃光现象，提升可再生能源的并网消纳能力。
• 电网侧调频调峰
  ：大型储能电站通过PCS参与电网的“一次调频”和“二次调频（AGC）”，以毫秒级的响应速度调节功率，有效平抑电网频率波动，增强电网的韧性与稳定性。
• 微电网与离网供电
  ：在海岛、边防哨所、数据中心等关键设施中，PCS是实现并网与离网模式无缝切换的核心，保障在电网故障时仍能提供连续、稳定的电力供应。

4.2 系统集成要求

一个高效的储能系统是“大脑”、“心脏”和“身体”的完美协同。

• 与BMS的协同
  ：BMS是电池的“健康管家”，实时监测电池的电压、电流、温度、SOC（荷电状态）和SOH（健康状态）。PCS必须接收BMS的这些关键数据，作为其充放电控制的依据，确保电池在安全、健康的范围内运行。
• 与EMS的协同
  ：EMS是整个储能系统的“总指挥”，负责制定能量调度策略。PCS作为“执行者”，接收EMS的功率指令（如“以100kW功率放电2小时”），并精确执行，同时将自身的运行状态（如实际功率、电压、告警信息）实时反馈给EMS。

4.3 并网标准与安全规范

PCS并网运行必须严格遵守国家和行业的强制性标准，以确保人身、设备和电网的安全。

• GB/T 34120-2023
  ：《电化学储能系统并网运行控制技术规范》，对PCS的并网控制功能提出了明确要求，新增了对一次调频、惯量响应、连续故障穿越等能力的规定。
• GB 44240-2024
  ：《电化学储能电站安全规程》，作为强制性标准，对PCS的安全性能提出了更高要求，如要求具备毫秒级切断能力，以防止热失控事故的扩大。

小结

PCS的应用是系统工程，必须与BMS、EMS深度协同，并严格遵循并网与安全规范，才能在保障安全的前提下，最大化其经济与社会价值。

模块五：PCS操作与维护指南

学习目标

• 掌握PCS安装前的环境与施工要求。
• 熟悉电气布线、接地等安全规范。
• 能够执行日常巡检、预防性维护，并处理常见故障。

5.1 安装前环境与施工要求

安全、规范的安装是PCS长期稳定运行的前提。

• 建筑工程
  ：安装场地的屋顶、地板应无渗漏，门窗、墙体施工完毕。设备基础、沟槽、预埋件等应符合设计要求，且无积水杂物。
• 环境设施
  ：采暖、通风、照明、给排水等辅助设施应安装完毕并符合要求，确保设备运行环境达标。

5.2 电气布线安全规范

电气安全是高压设备的生命线。

• 线缆选型
  ：必须使用符合当地法规的阻燃电缆，阻燃等级不低于UL1581中VW-1或IEC 60364-5-52（ZB）。
• 布线规范
  ：电源线严禁打圈、扭绞，长度不足时必须更换整根线缆。同类线缆应绑扎在一起，不同类线缆（如强电与弱电）应分开至少30mm布放，避免相互干扰。
• 散热安全
  ：线缆与发热器件（如散热片）的距离应保持在30mm以上，防止高温加速线缆老化。

5.3 接地与力矩要求

可靠的接地是防止电击和设备损坏的关键。

• 接地阻抗
  ：设备保护接地与金属壳体的连接电阻必须不大于0.1欧姆，确保故障电流能安全泄放。
• 螺栓力矩
  ：所有电气连接螺栓必须使用力矩扳手紧固，误差不超过10%，以防止因接触不良导致的过热起火。

5.4 日常巡检与预防性维护

“预防胜于治疗”，定期的检查能有效降低故障率。

• 日常巡检清单
• 听：设备运行有无异常响声（如啸叫、放电声）。
• 闻：有无绝缘材料烧焦的异味。
• 看：检查外观有无破损、锈蚀，接线有无松动、烧蚀痕迹。
• 测：读取并记录输入/输出电压、电流、内部温度等关键参数。
• 查：检查通风口是否堵塞，环境温湿度是否在允许范围内。
• 预防性维护策略
  ：制定基于设备评估的维护计划，定期进行深度检查、清洁和性能测试，关键KPI包括设备可用率、故障率（MTBF）和维护响应时间。

5.5 常见故障处理流程

当故障发生时，应遵循标准化的流程进行处理。

标准化故障处理五步法：

1. 告警发现
   ：通过SCADA系统、本地显示屏或蜂鸣器发现告警，记录告警代码和时间。
2. 安全处置
   ：立即断开交/直流侧开关，验电确认无残留电压，佩戴绝缘手套和护目镜。
3. 故障定位
   ：通过软件诊断（检查参数、日志）和硬件检测（万用表测电压、检查接线、替换模块）确定故障点。
4. 修复验证
   ：更换损坏部件或修复问题后，先进行空载测试，再逐步带载测试，确认故障已排除。
5. 记录闭环
   ：详细记录故障处理全过程，进行根因分析（如鱼骨图），并优化后续的巡检和维护策略。

小结

规范的安装、细致的巡检和科学的维护是保障PCS安全、可靠、长寿命运行的三大基石。

模块六：行业发展趋势与技术演进

学习目标

• 了解宽禁带半导体（SiC）、智能化控制、集成化设计等前沿技术。
• 认识构网型PCS、液冷技术等成为行业标配的趋势。
• 把握PCS技术向高效率、高功率密度、高智能化发展的方向。

6.1 宽禁带半导体：SiC引领效率革命

碳化硅（SiC）器件正迅速取代传统的硅基IGBT，成为中大功率PCS的“新心脏”。

• 性能优势
  ：SiC具有禁带宽度大、临界击穿场强高、热导率好等优点，使得其导通损耗和开关损耗比硅基器件降低60%以上，从而将PCS的转换效率提升0.8–1.2个百分点。
• 系统简化
  ：在1500V系统中，SiC器件支持使用更简单的两电平拓扑，替代复杂的三电平拓扑，不仅提升了效率，还简化了电路，提高了可靠性。

6.2 智能化控制：AI算法驱动多目标优化

PCS的控制正从“规则驱动”迈向“数据驱动”。

• AI算法应用
  ：人工智能算法（如Transformer、强化学习）被用于风光功率预测、储能电站收益优化等，预测精度和控制响应速度大幅提升。
• 多目标协同
  ：先进的控制算法能够同时优化功率跟踪、电压稳定、电池寿命延长和转换效率，避免了传统控制在不同目标间的“刚性切换”。

6.3 集成化与构网型：支撑新型电力系统

• 集成化设计
  ：模块化、交直流一体化、高压级联等技术成为主流，实现了即插即用、灵活扩容，降低了系统集成和运维成本。
• 构网型（Grid-Forming）PCS
  ：这是未来发展的核心方向。构网型PCS能像传统同步发电机一样，主动提供电压和频率支撑，具备惯量、阻尼和短时过载能力，是支撑高比例新能源电网稳定运行的“定海神针”。

6.4 液冷技术与大电芯系统

• 液冷技术普及
  ：相比风冷，液冷技术散热效率更高，能实现更高的功率密度，且噪音更低，已成为大型储能项目的首选温控方案。
• 大电芯系统重构
  ：587Ah等大容量电芯的应用，配合高压级联PCS，正在重构储能系统，系统成本可降低10%-15%，能效提升至92%以上。

小结

PCS技术正朝着“更高效、更智能、更强大”的方向演进，宽禁带半导体、AI算法和构网型技术是驱动这一变革的核心引擎。
