临时用电安全通病防治手册主要依据《施工现场临时用电安全技术规范》（JGJ46-2005）等标准，以下是关于接地与接零保护、配电线路、配电箱与开关箱等关键内容的总结：

一、接地与接零保护

1.接地与接零系统设置

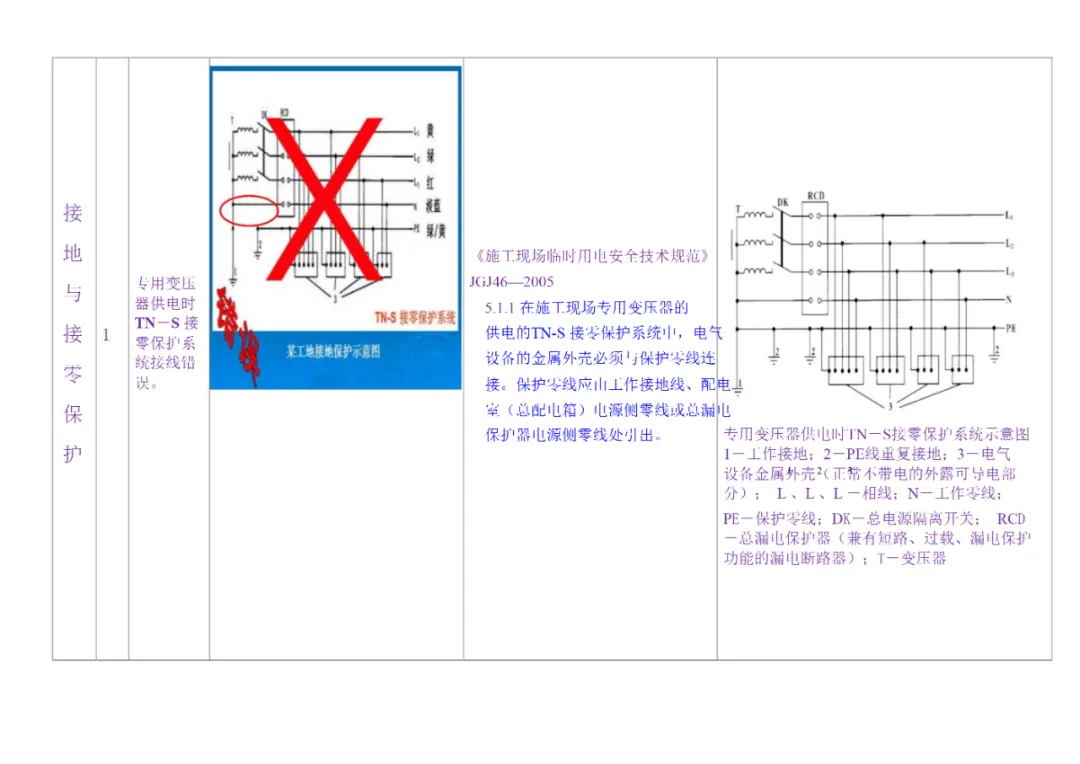

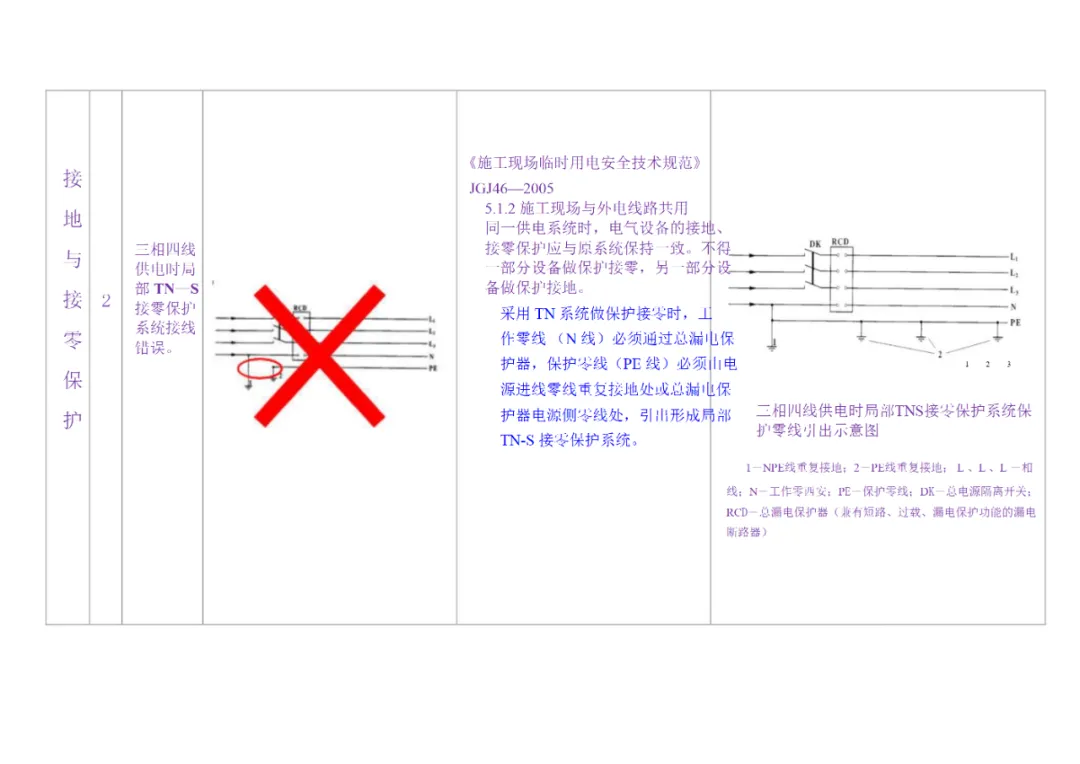

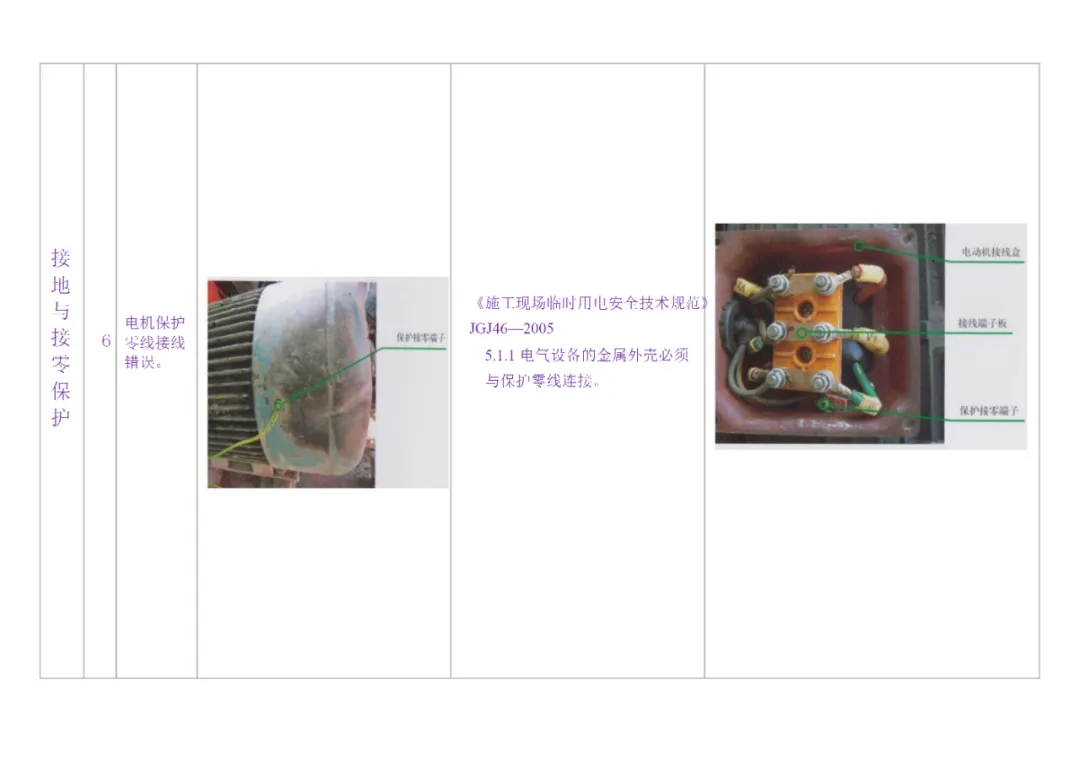

· 必须采用TN-S接零保护系统，电气设备金属外壳需与保护零线（PE线）可靠连接。

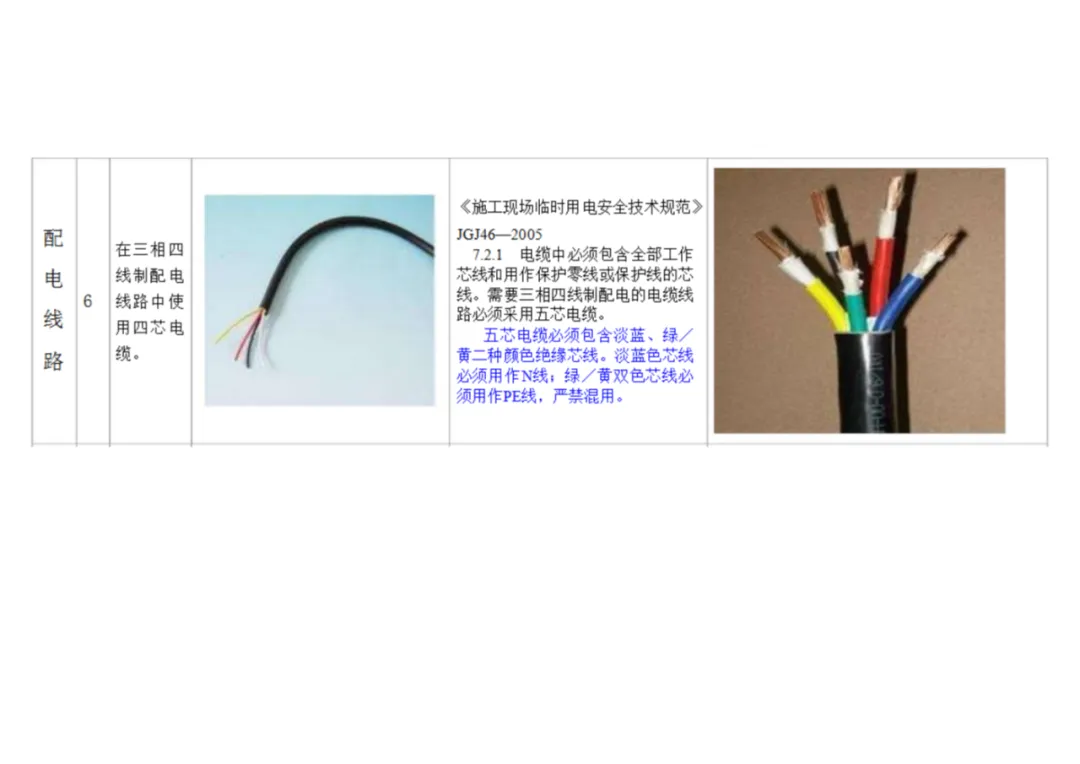

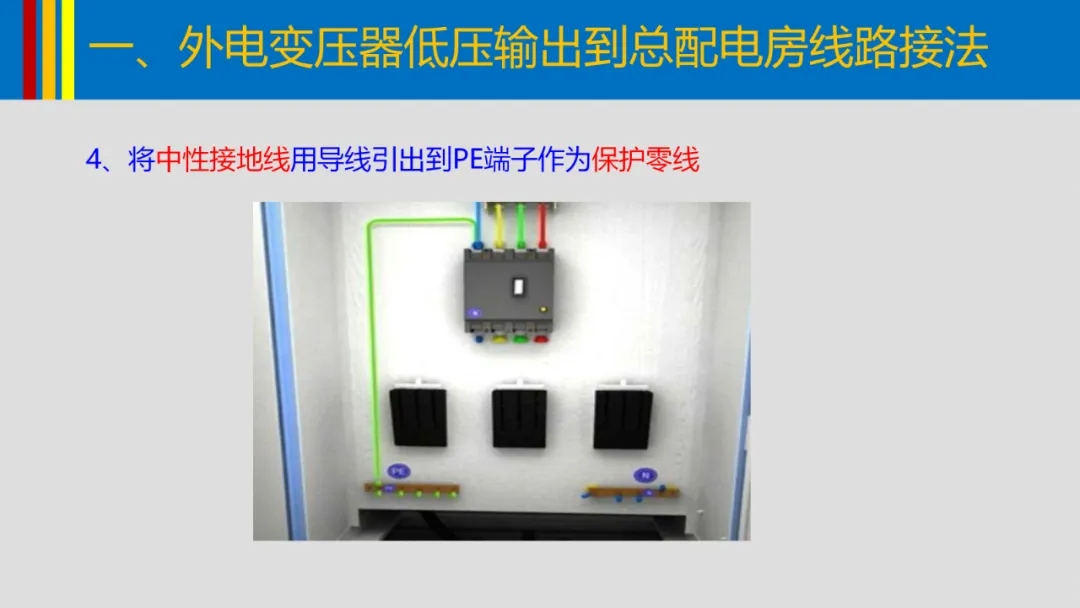

· 专用变压器供电时，PE线应从总配电箱电源侧零线重复接地处引出；三相四线制配电时，需采用五芯电缆，PE线颜色为绿/黄双色。

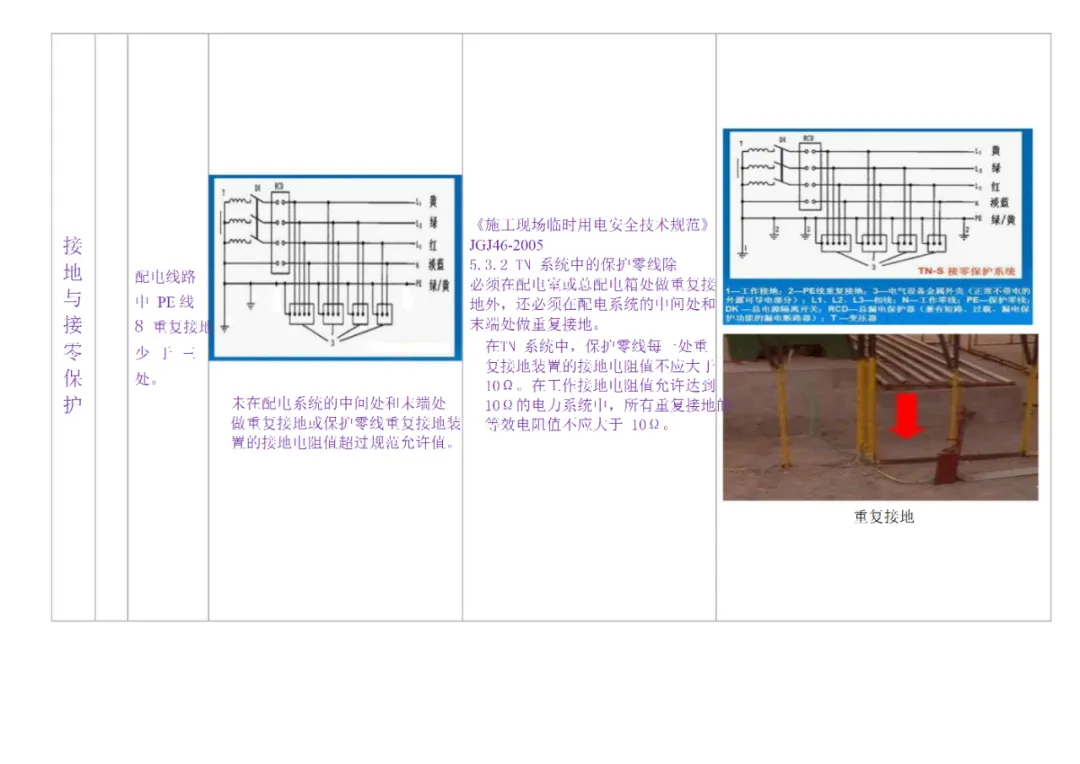

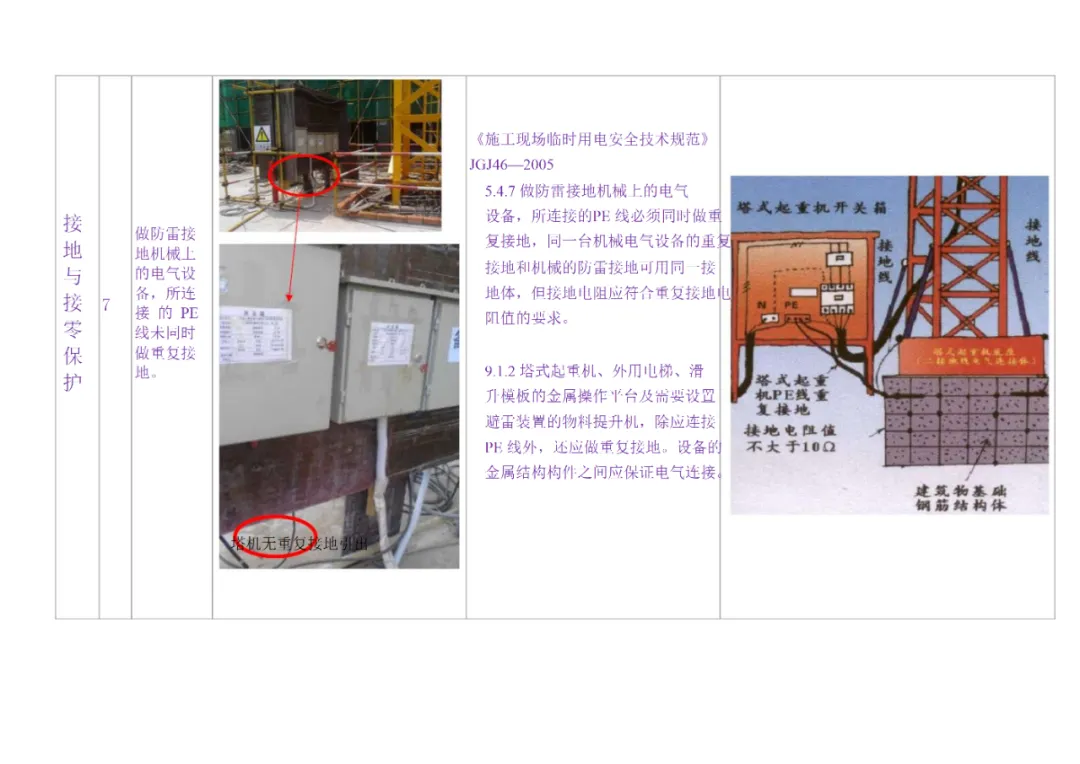

2.重复接地要求

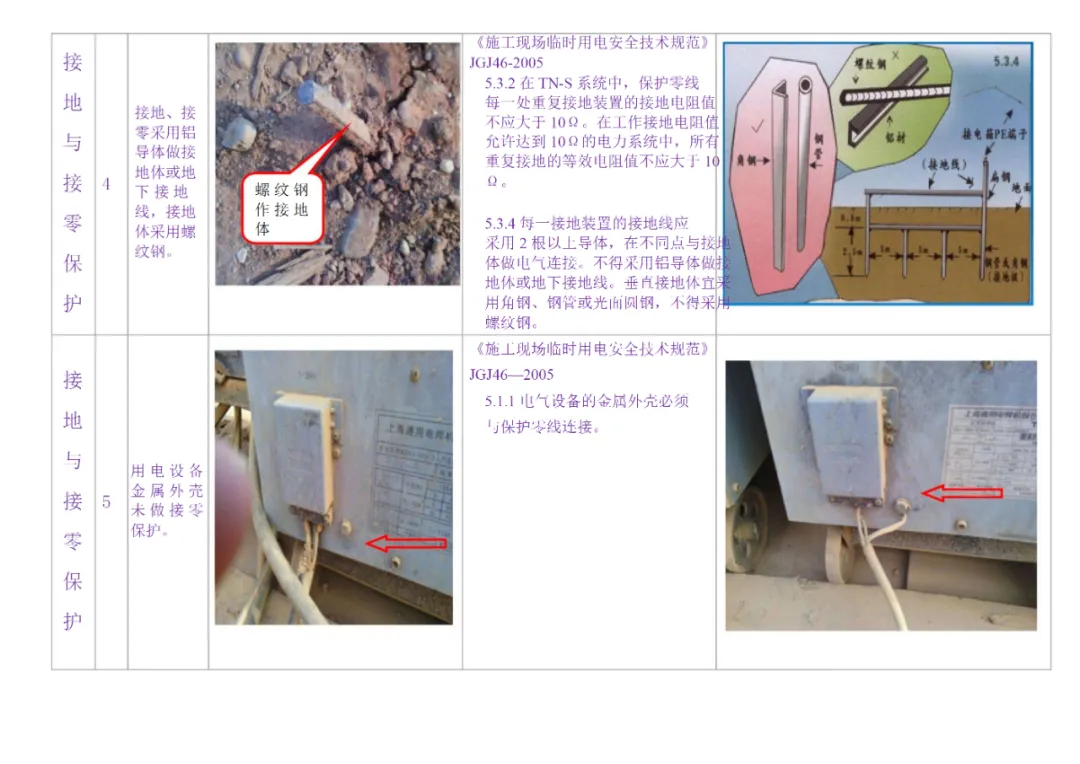

· PE线的重复接地电阻值不应大于10Ω，且需在配电室、配电线路中间和末端处设置。

· 接地体宜采用角钢、钢管或光面圆钢，严禁使用铝导体或螺纹钢。

3.接地线规范

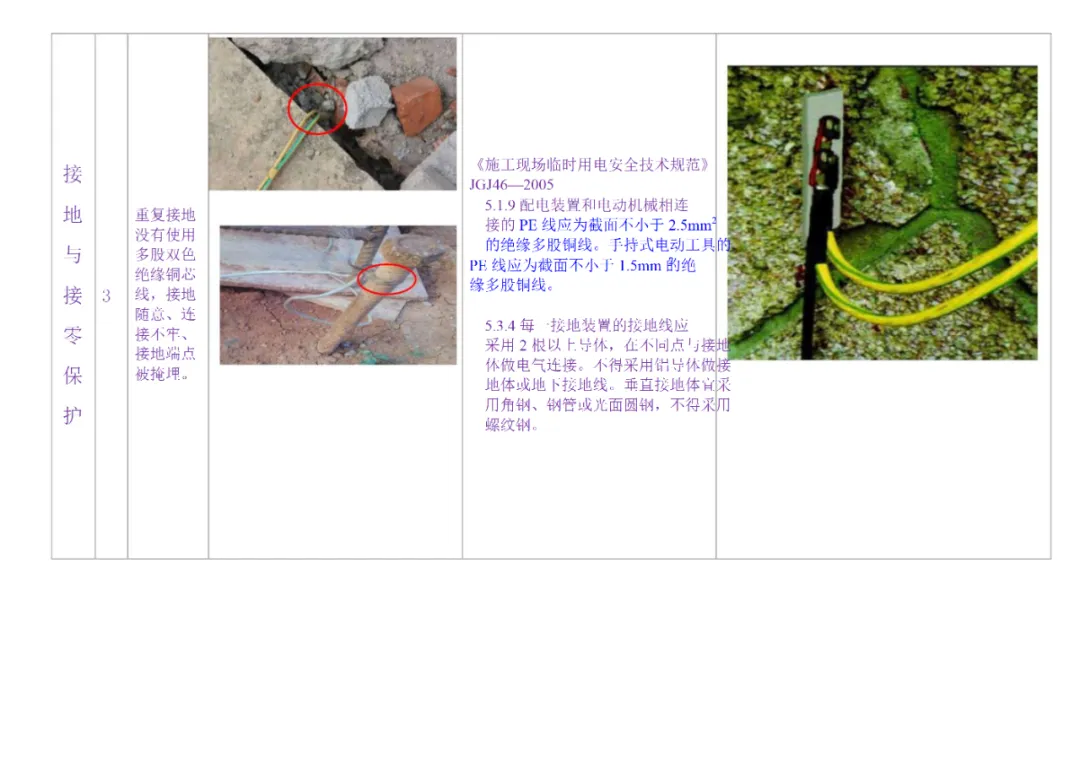

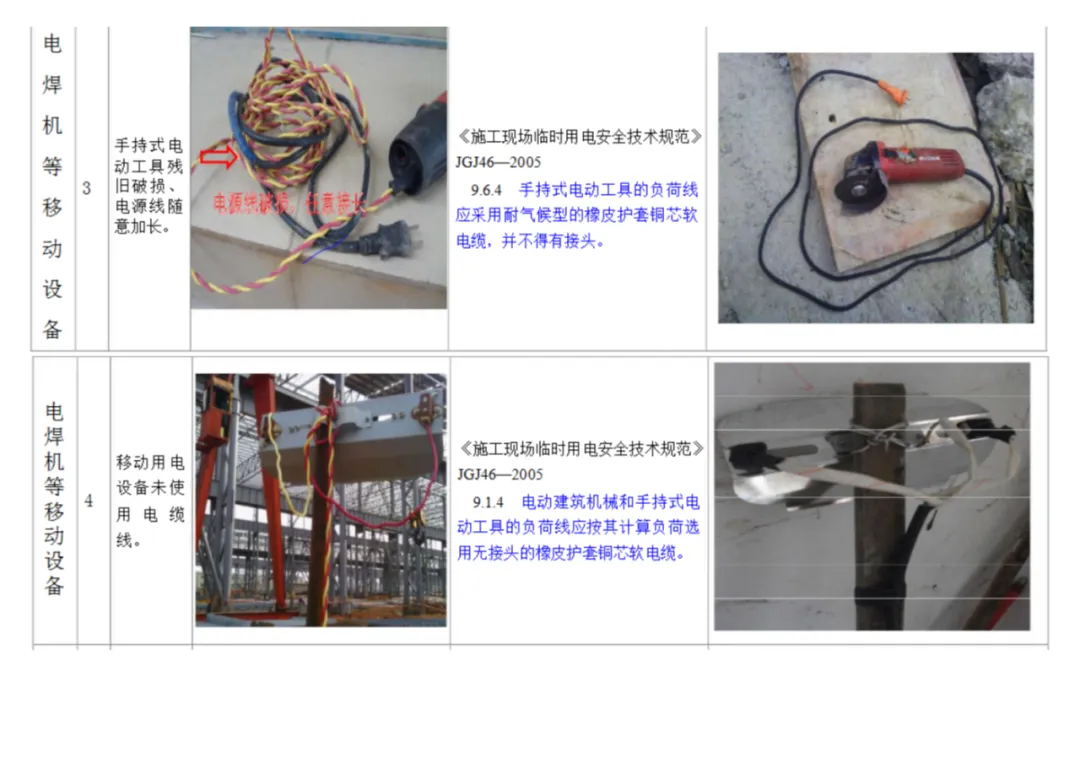

· 配电装置和电动机械的PE线应为截面不小于2.5mm²的多股双色铜芯线，手持式电动工具的PE线截面不小于1.5mm²。

· 接地线应采用2根以上导体，在不同点与接地体连接，且连接点不得被掩埋。

二、配电线路

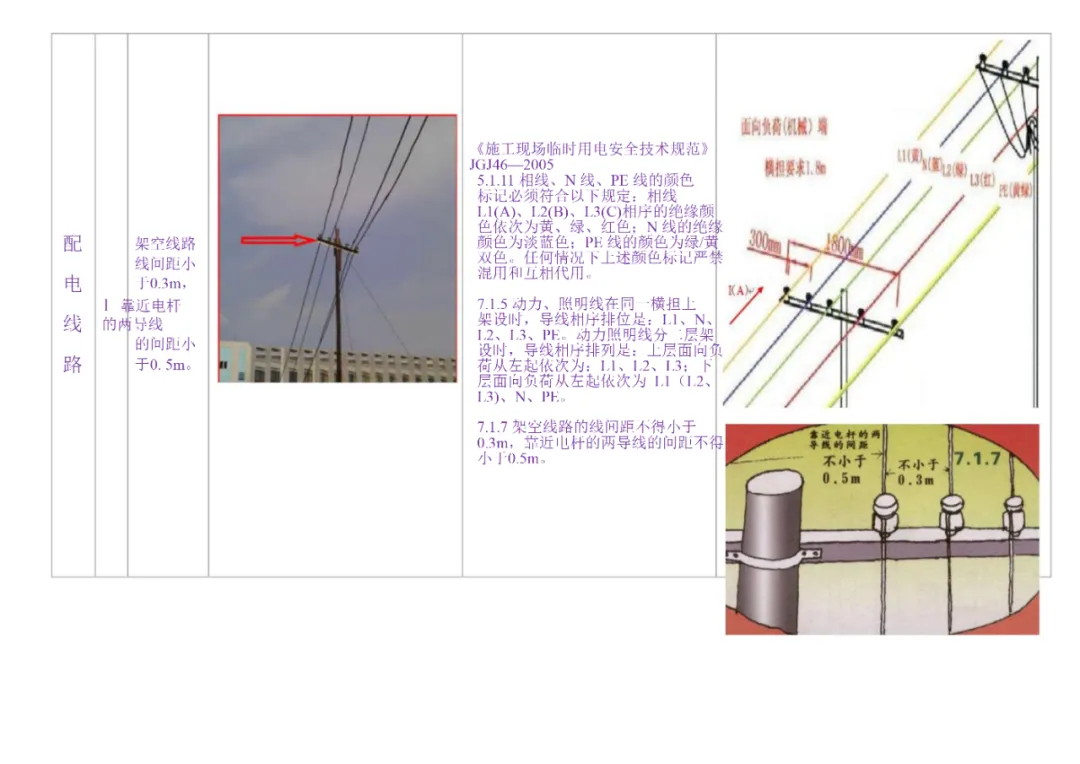

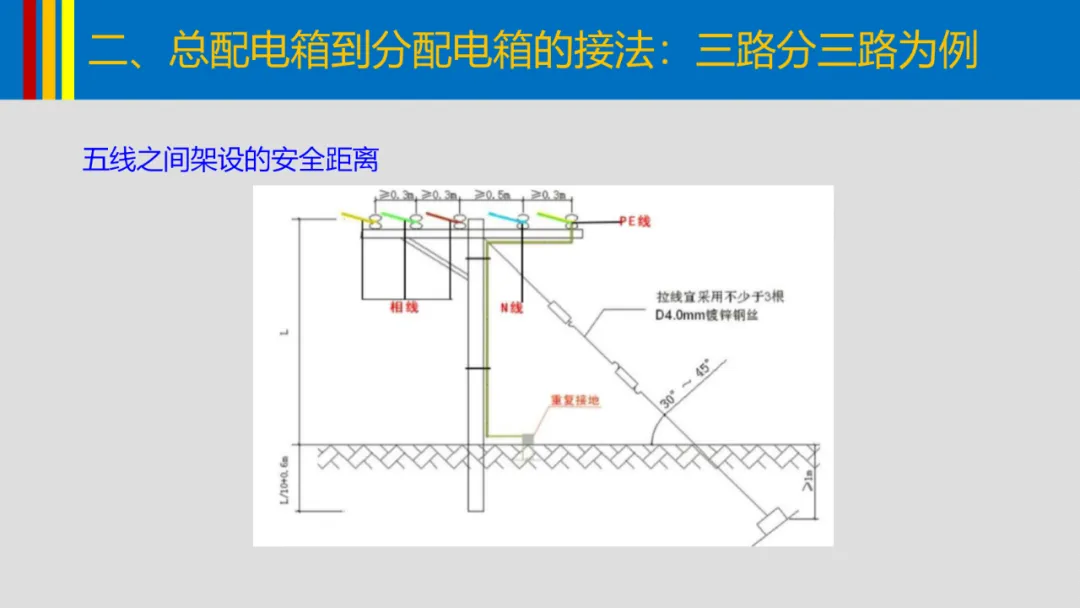

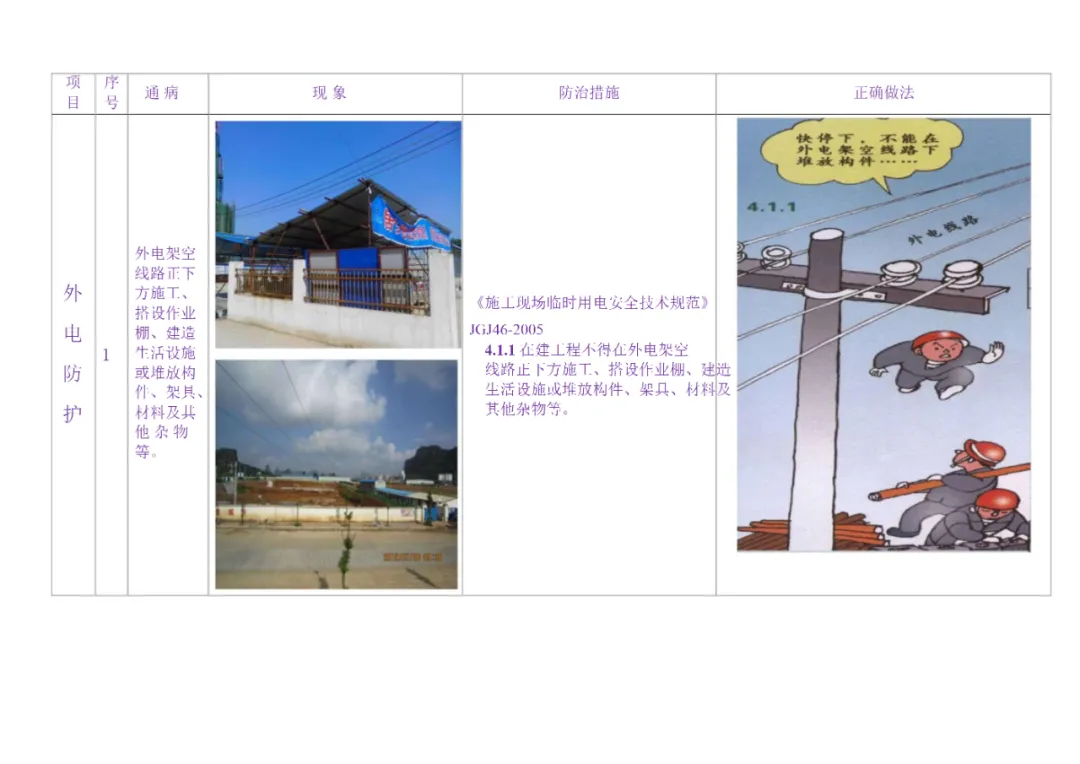

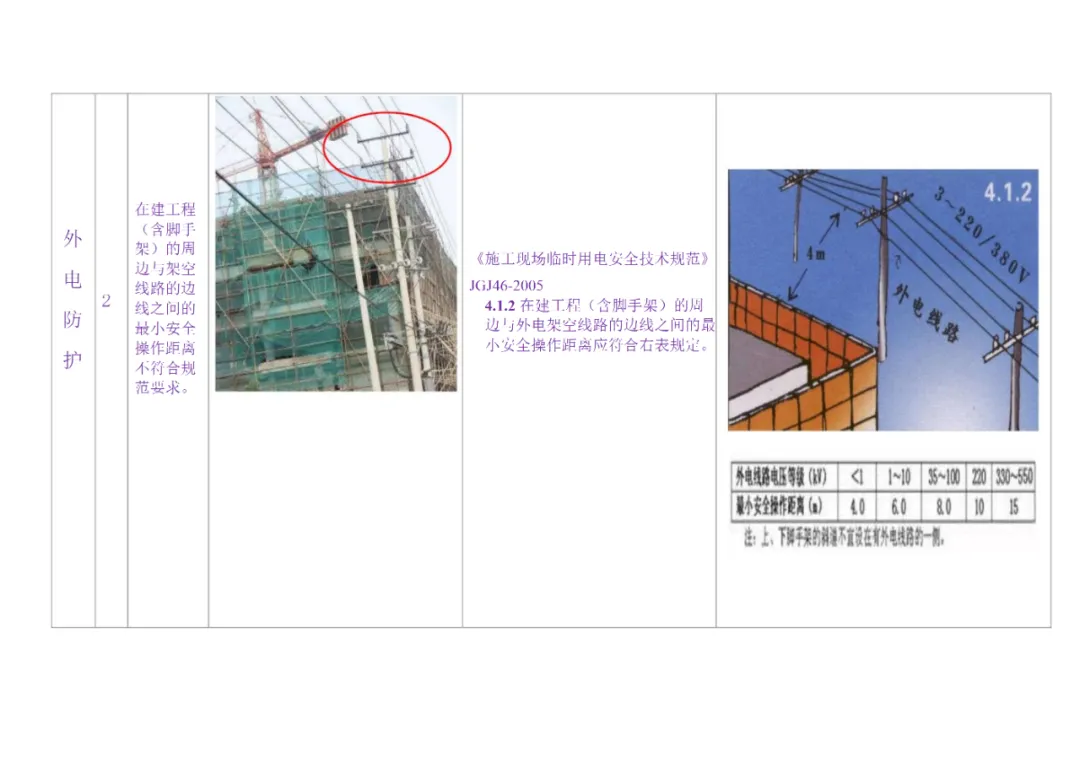

1.架空线路

· 线间距不得小于0.3m，靠近电杆的两导线间距不得小于0.5m。

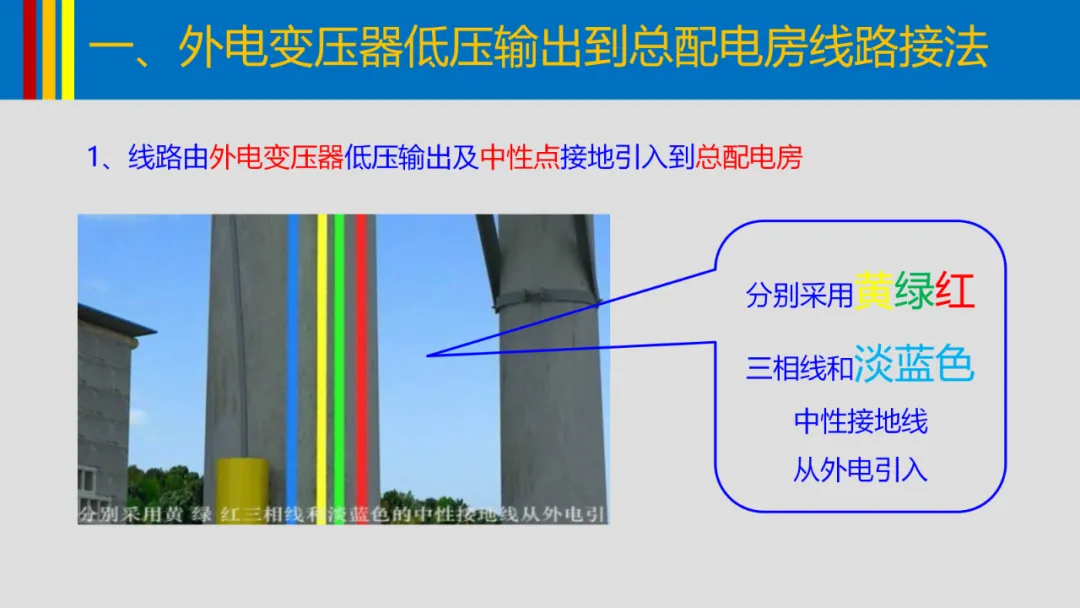

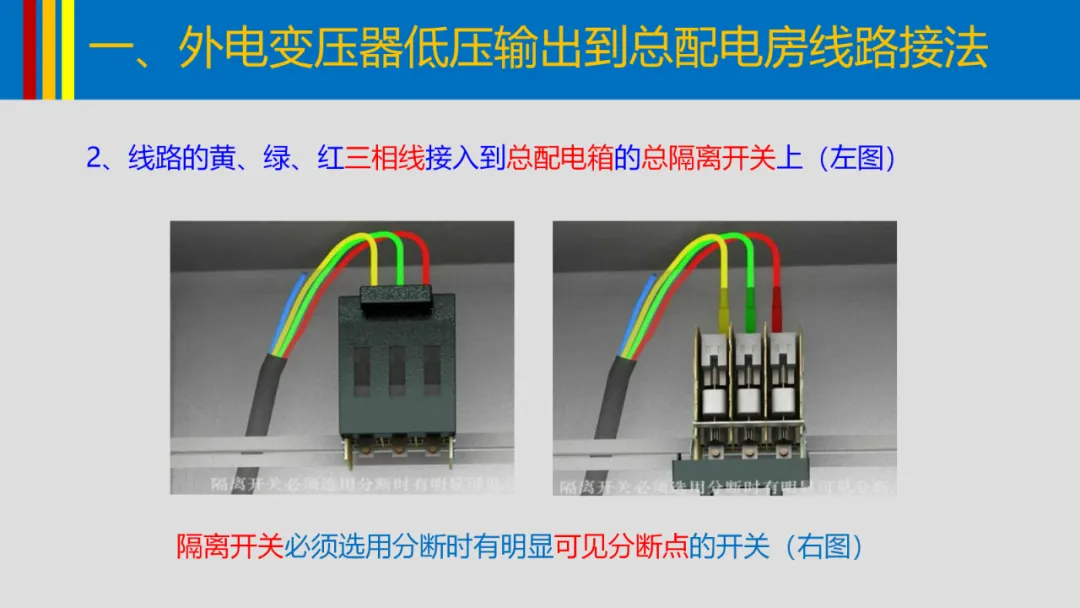

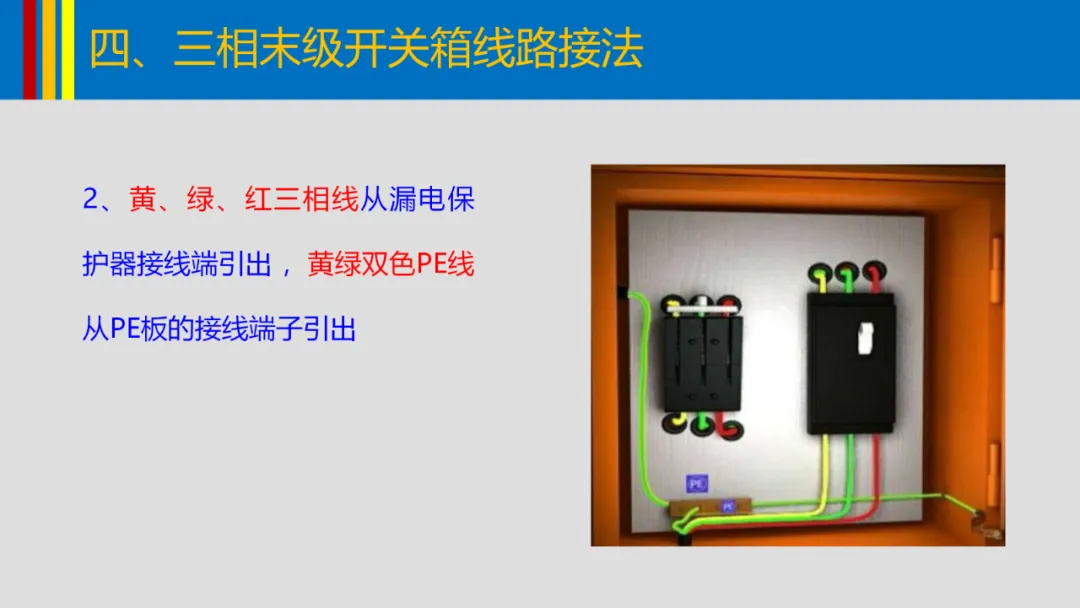

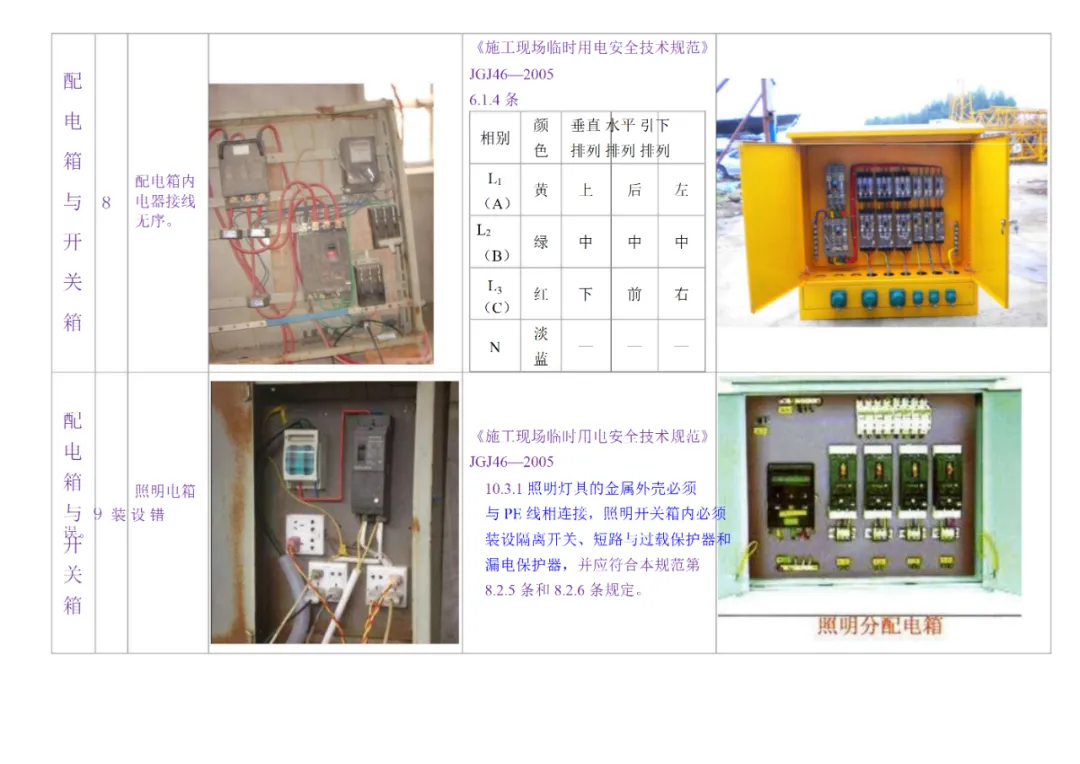

· 相线颜色依次为黄、绿、红色，N线为淡蓝色，PE线为绿/黄双色，严禁混用。

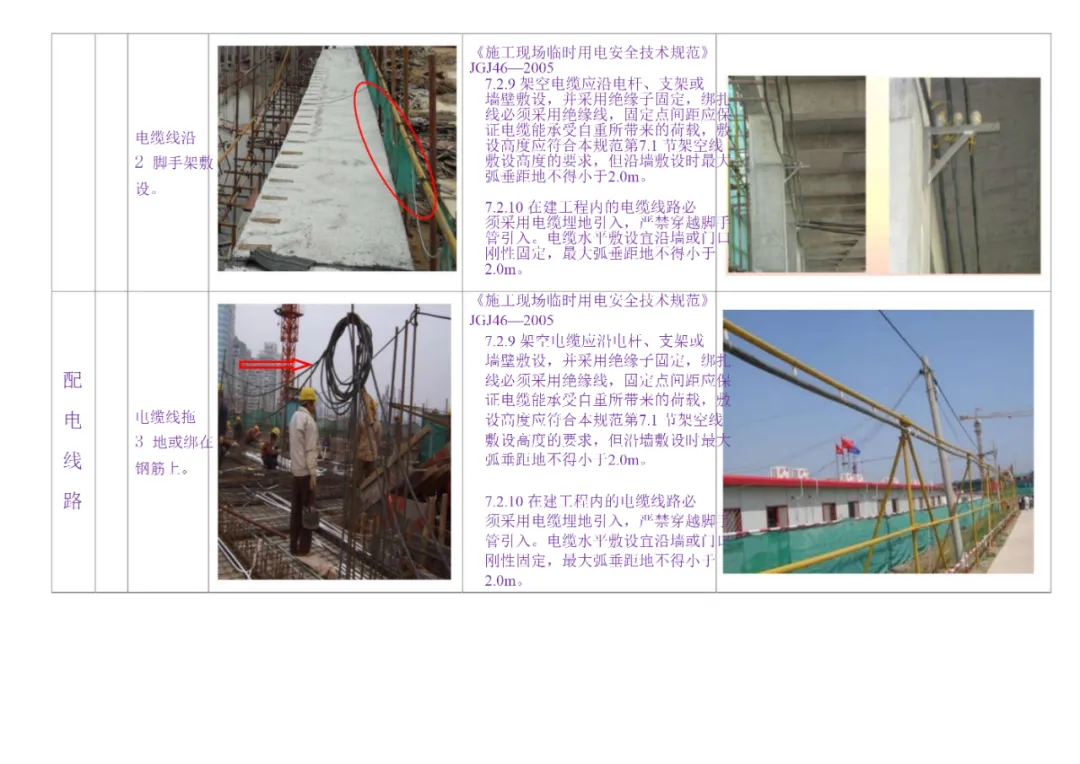

2.电缆敷设

· 电缆应埋地或架空敷设，严禁沿地面明设。在建工程内电缆需埋地引入，严禁穿越脚手架。

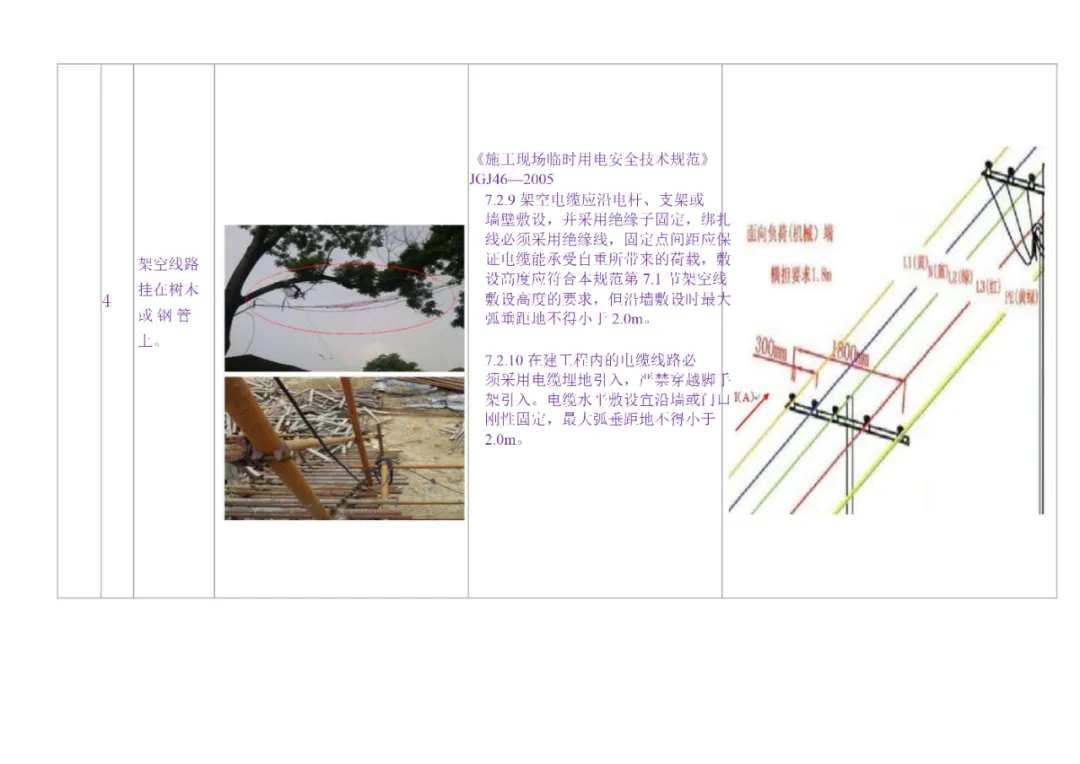

· 架空电缆应沿电杆、支架或墙壁敷设，固定点间距应保证电缆能承受自重，沿墙敷设时弧垂距地不得小于2.0m。

3.线路接头

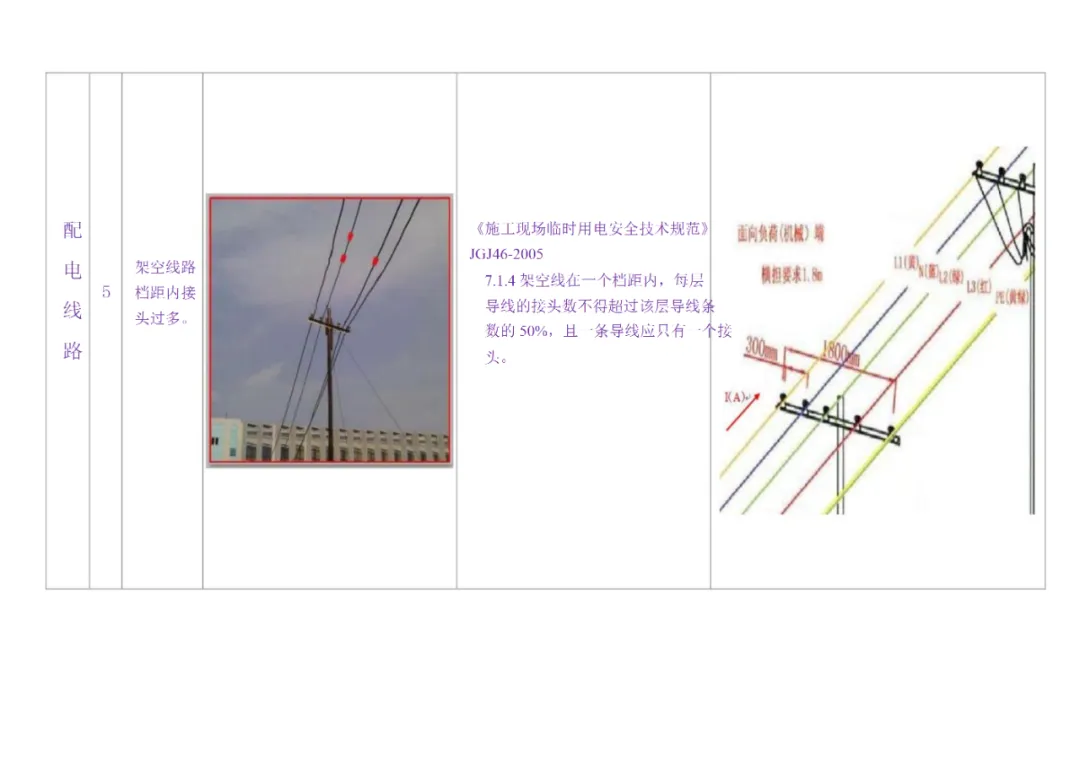

· 架空线在一个档距内，每层导线接头数不得超过该层导线条数的50%，且一条导线只能有一个接头。

· 动力和照明线路分层架设时，相序排列需符合规范。

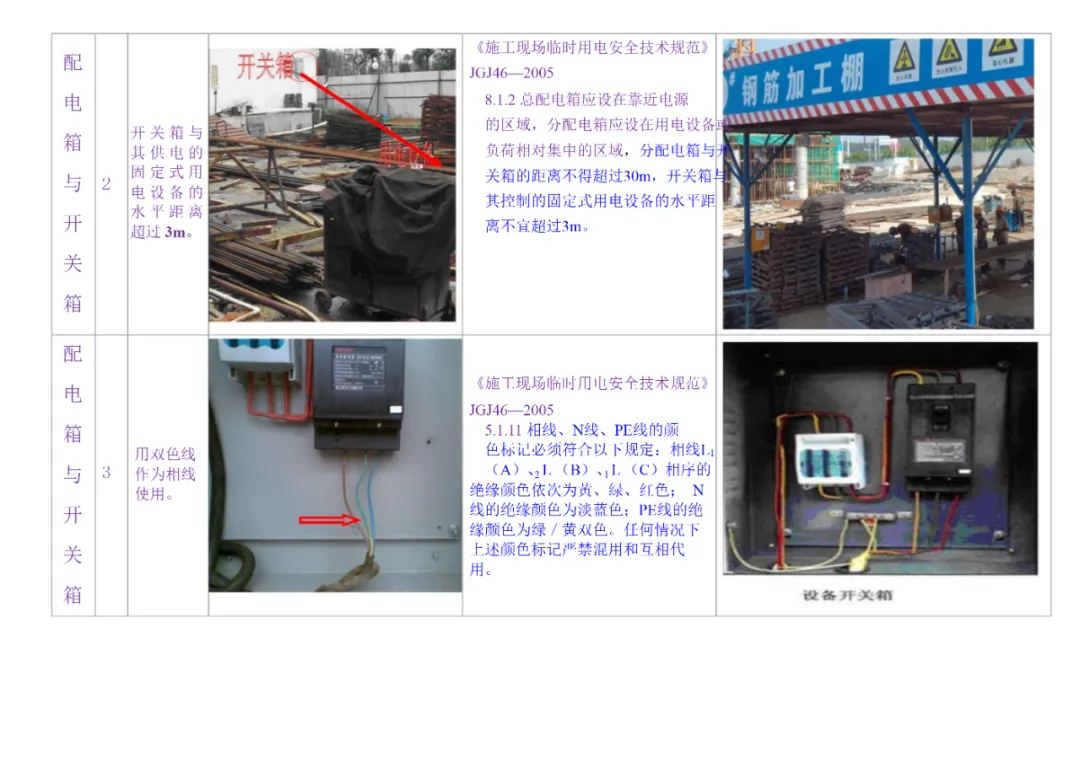

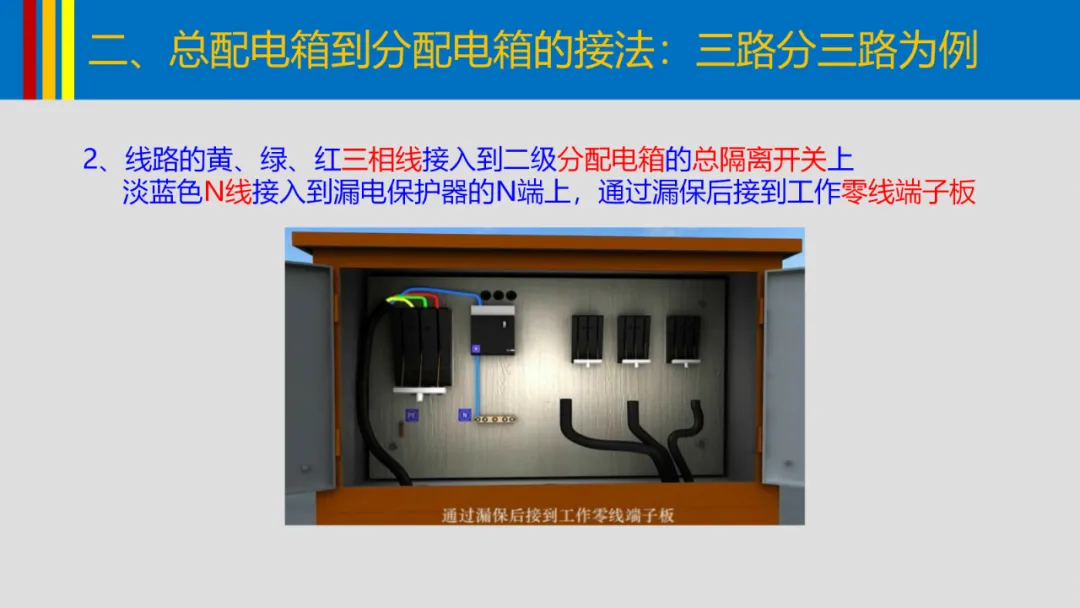

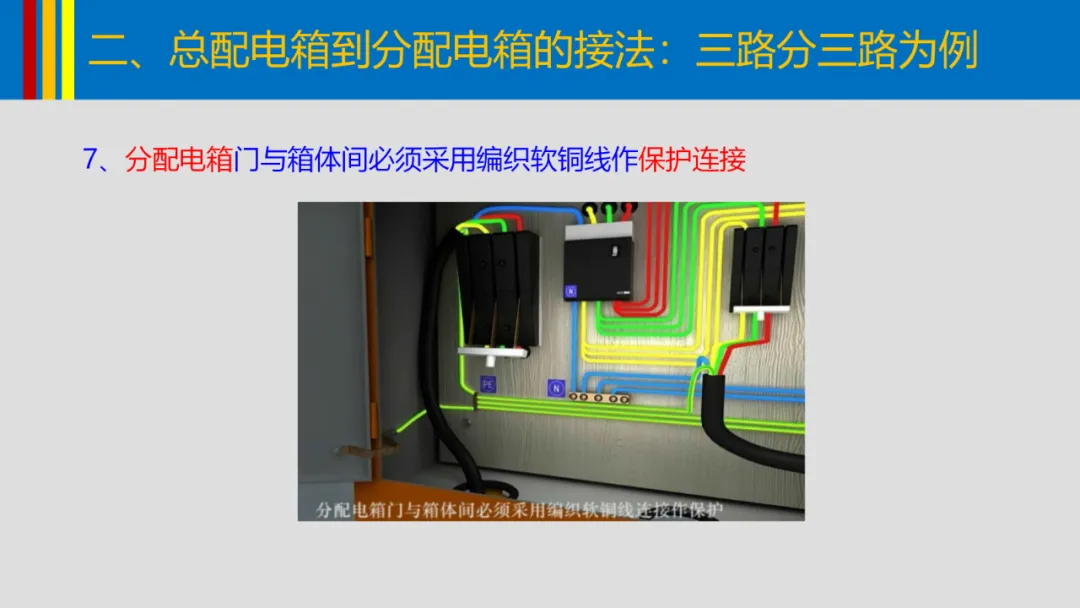

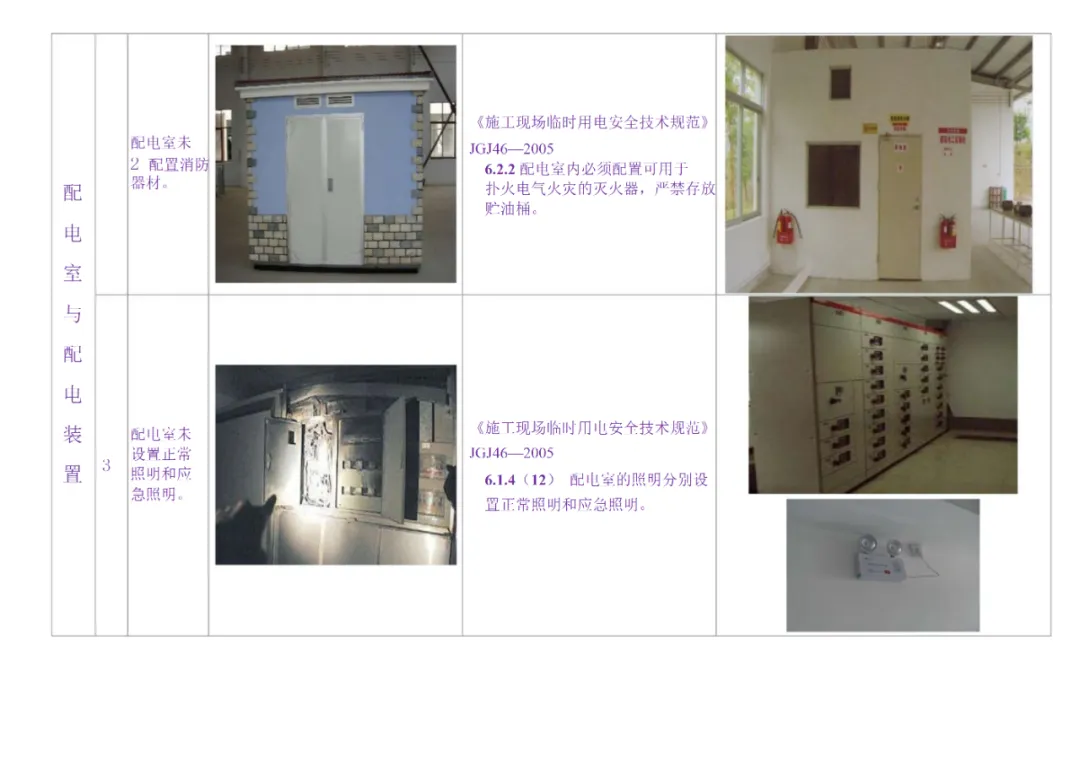

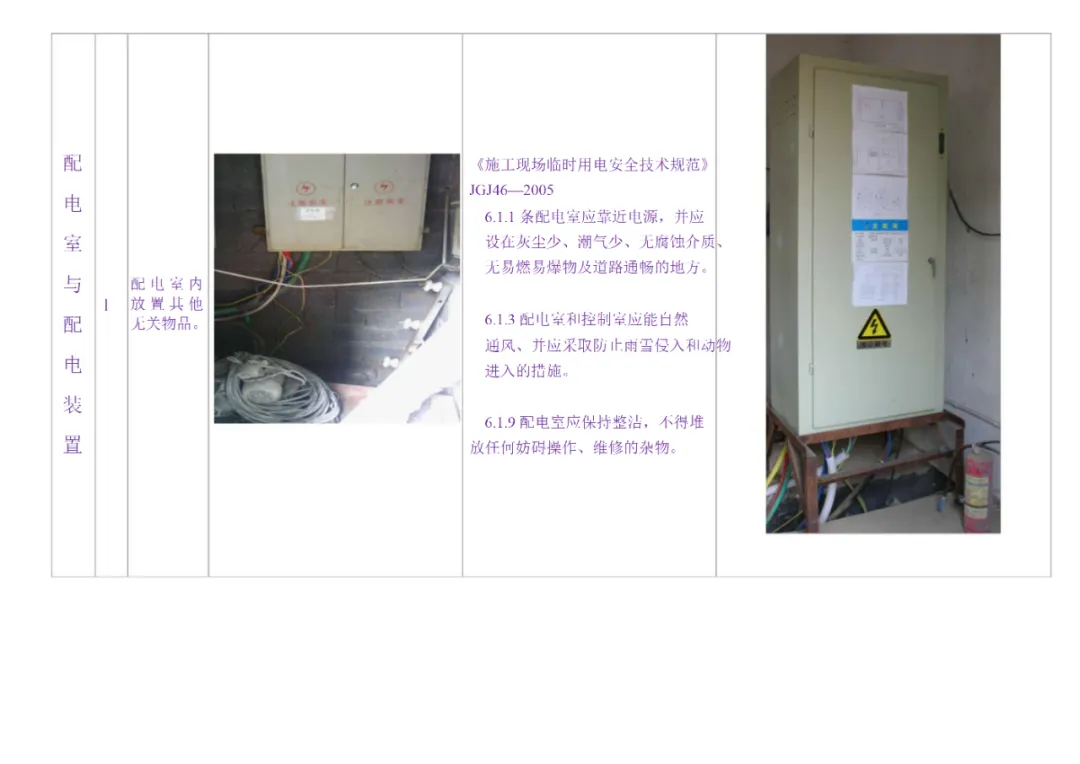

三、配电箱与开关箱

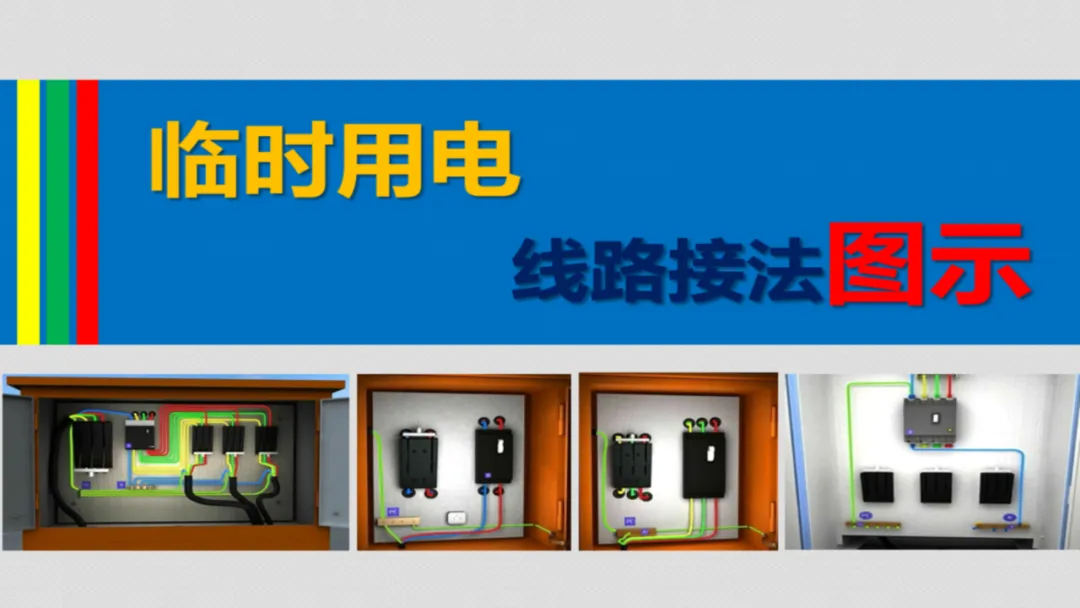

1.基本要求

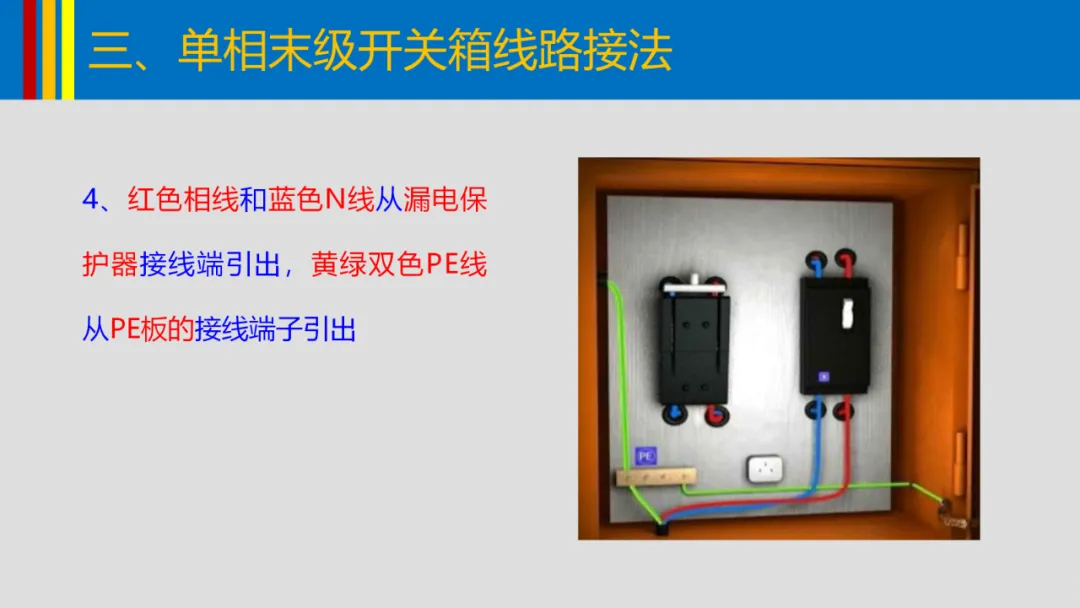

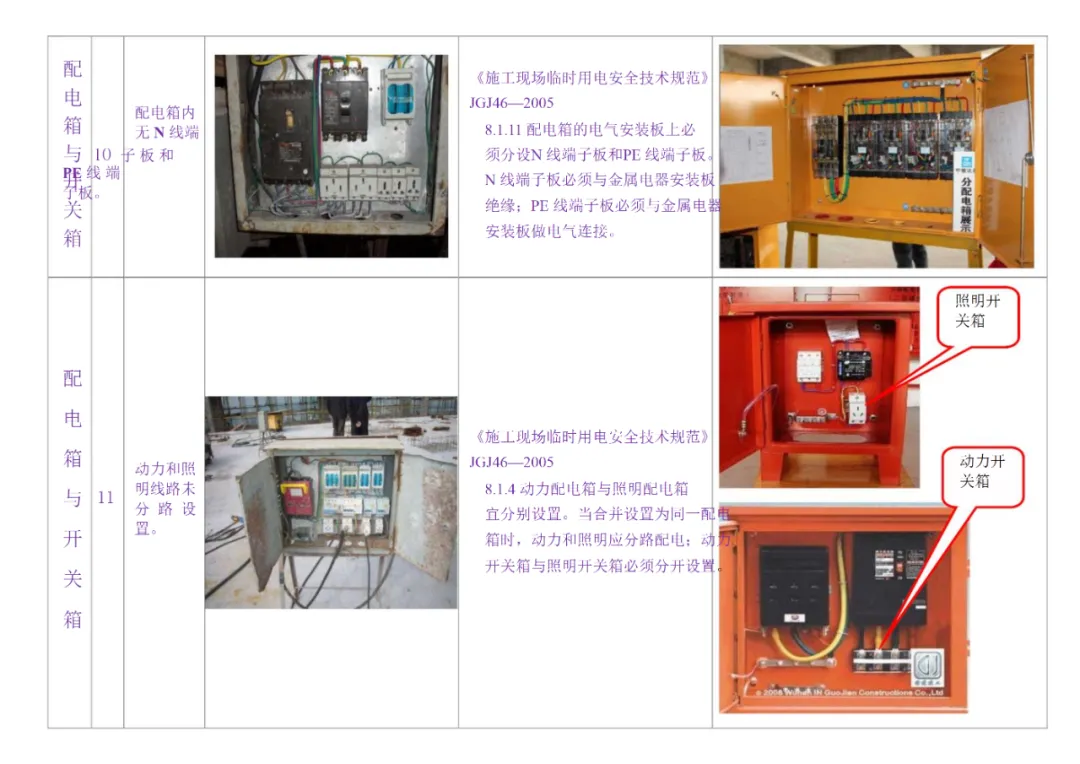

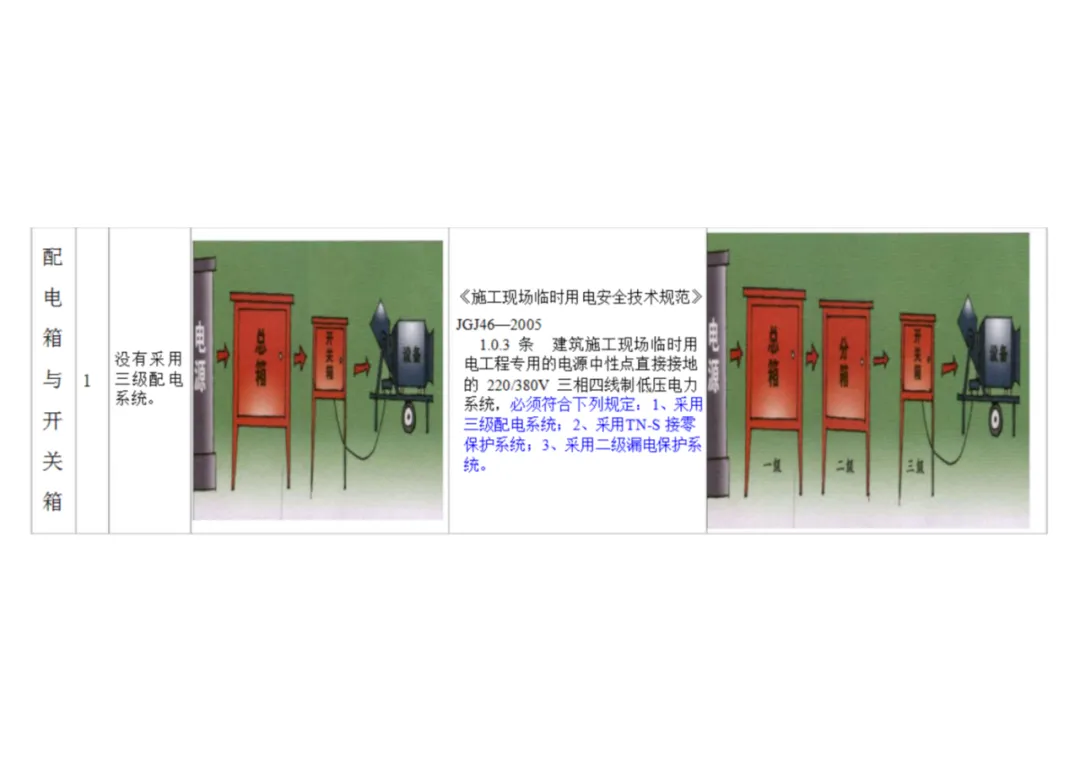

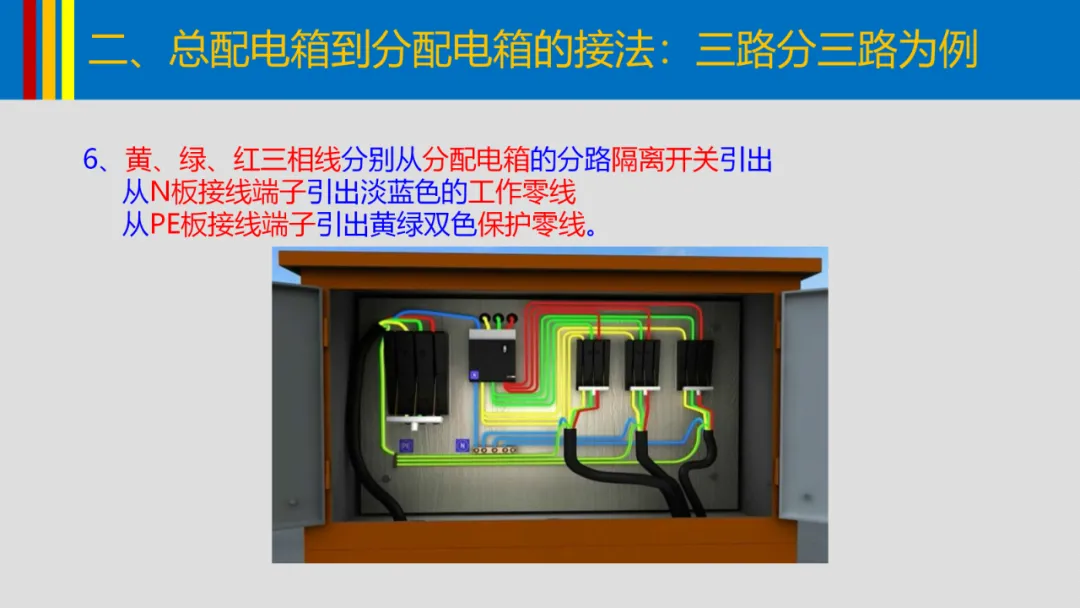

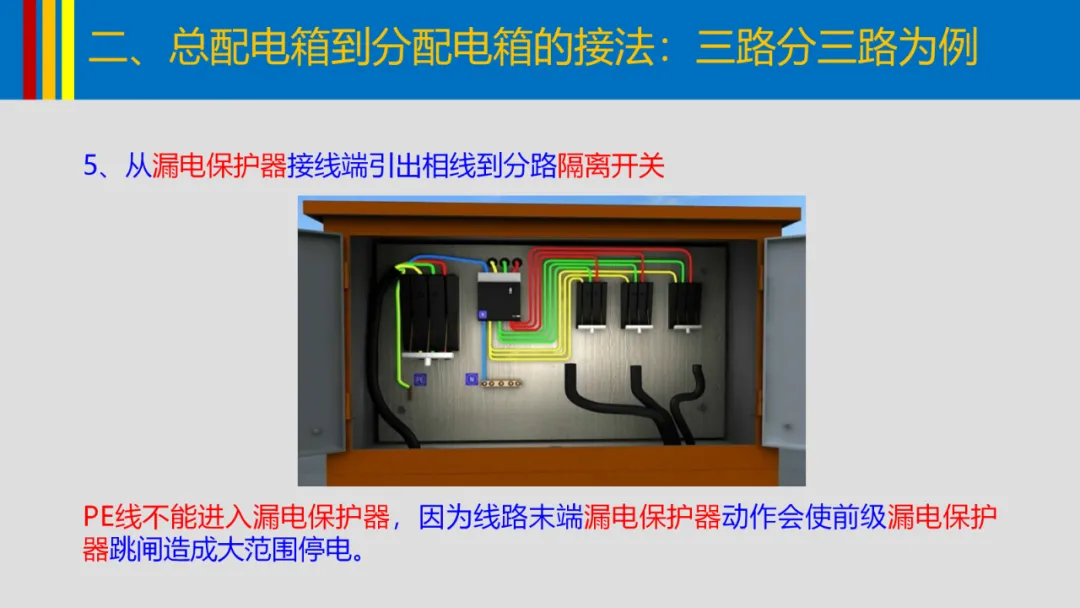

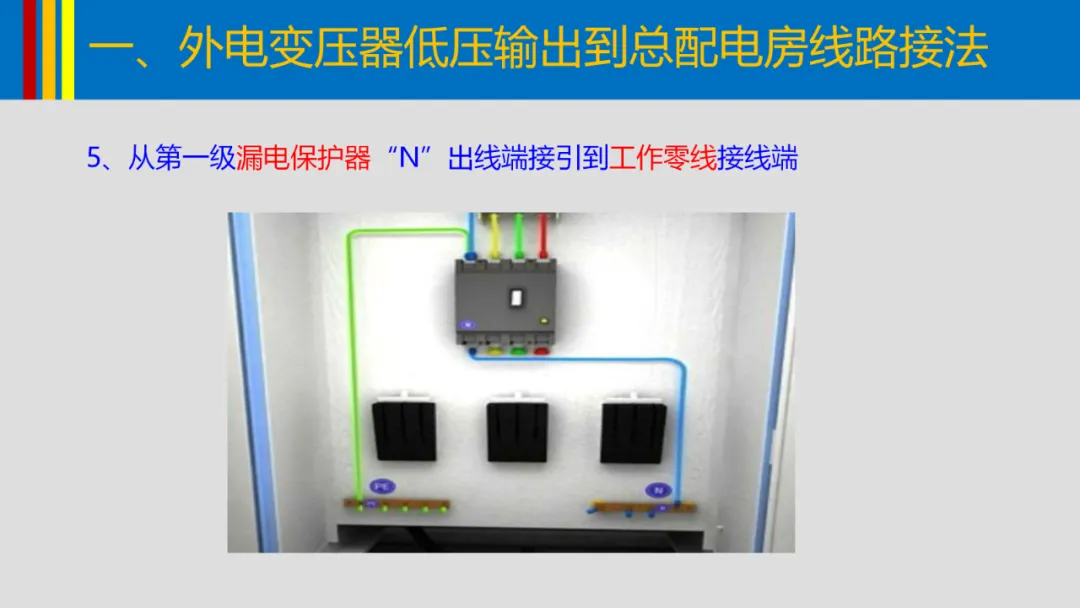

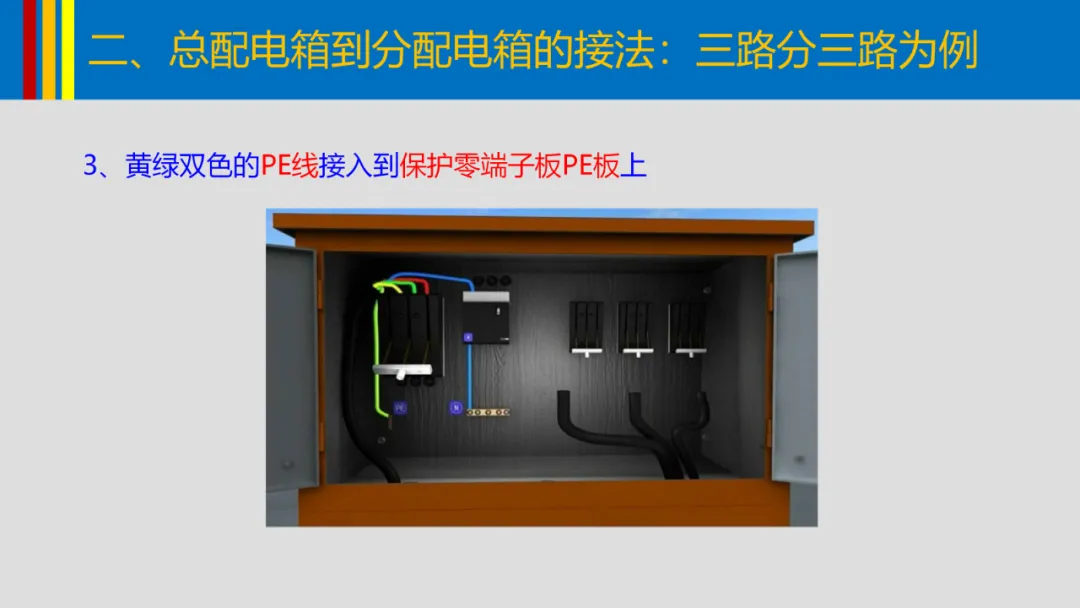

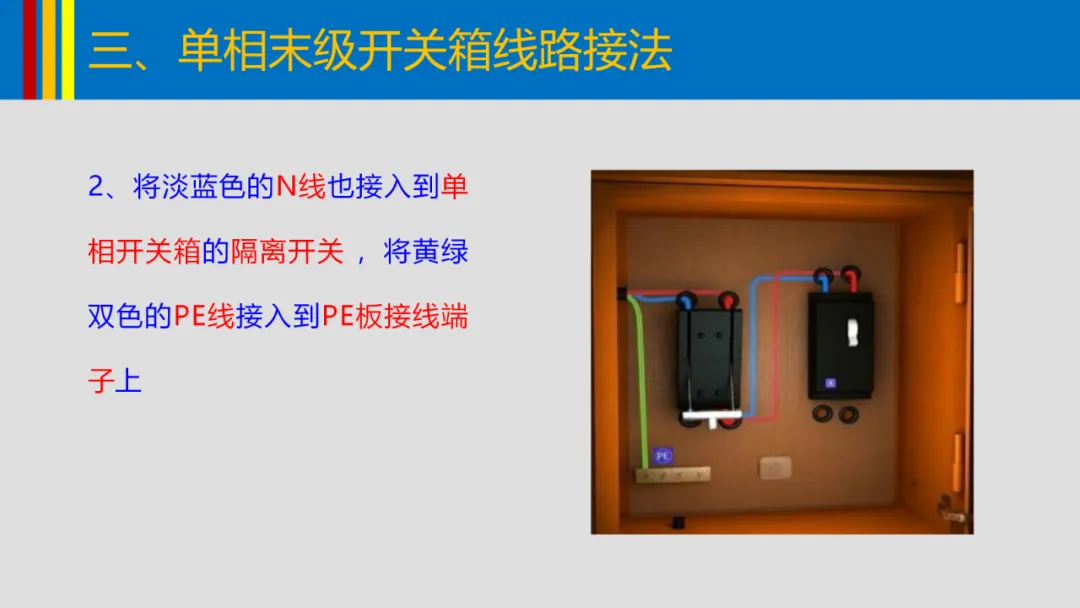

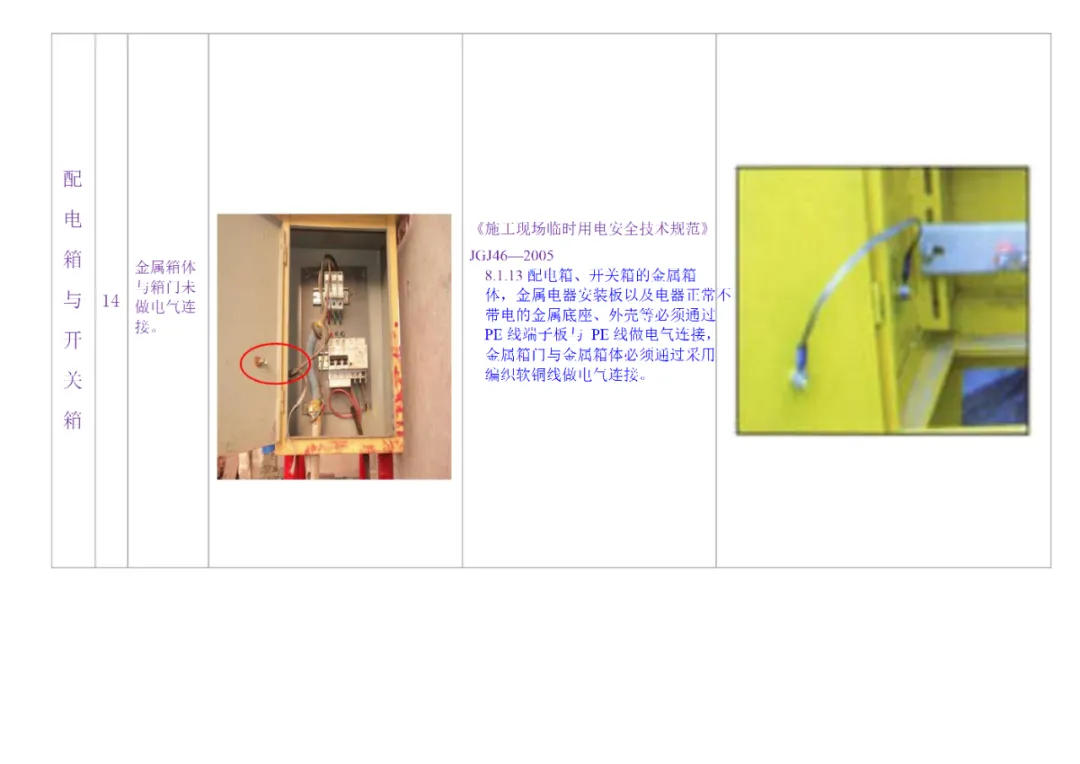

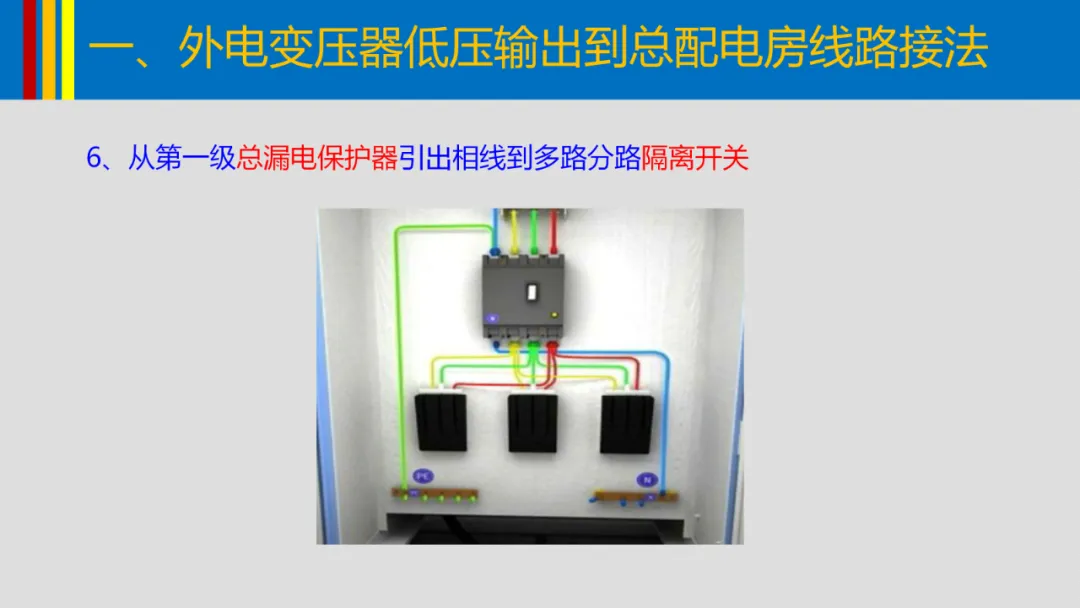

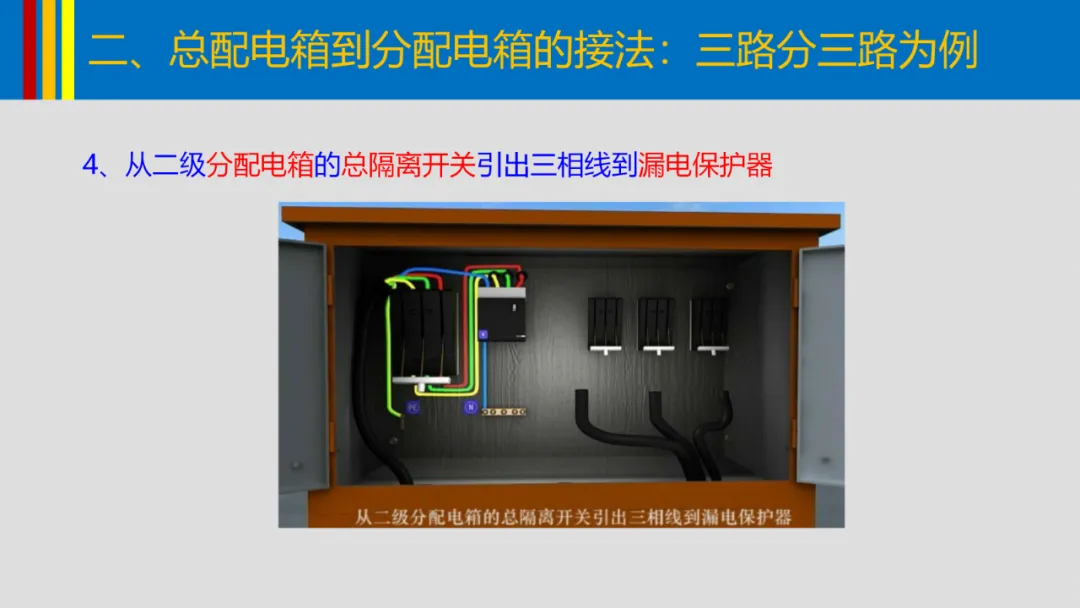

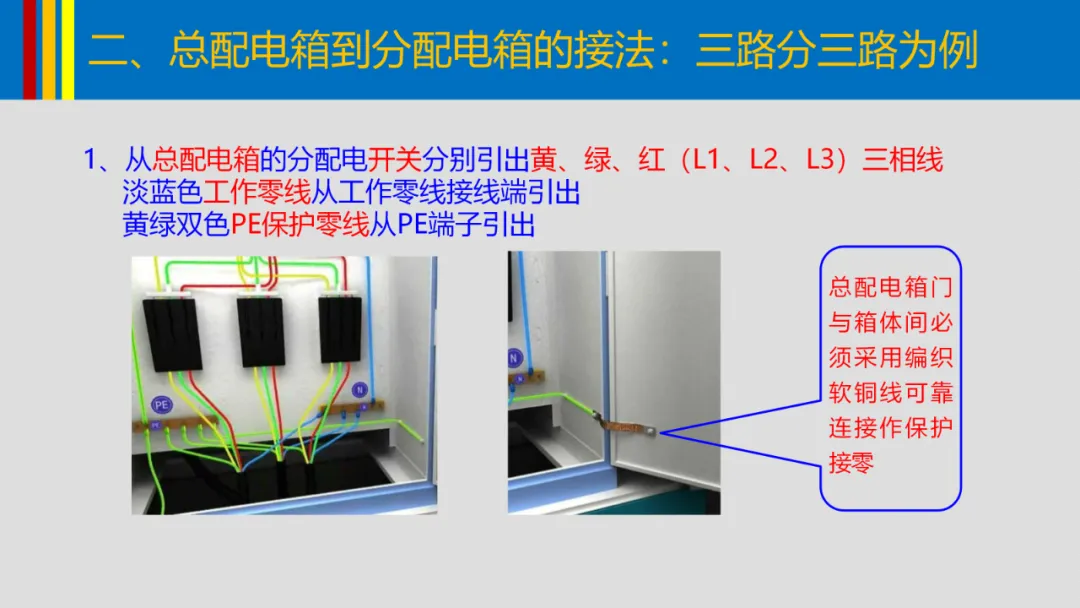

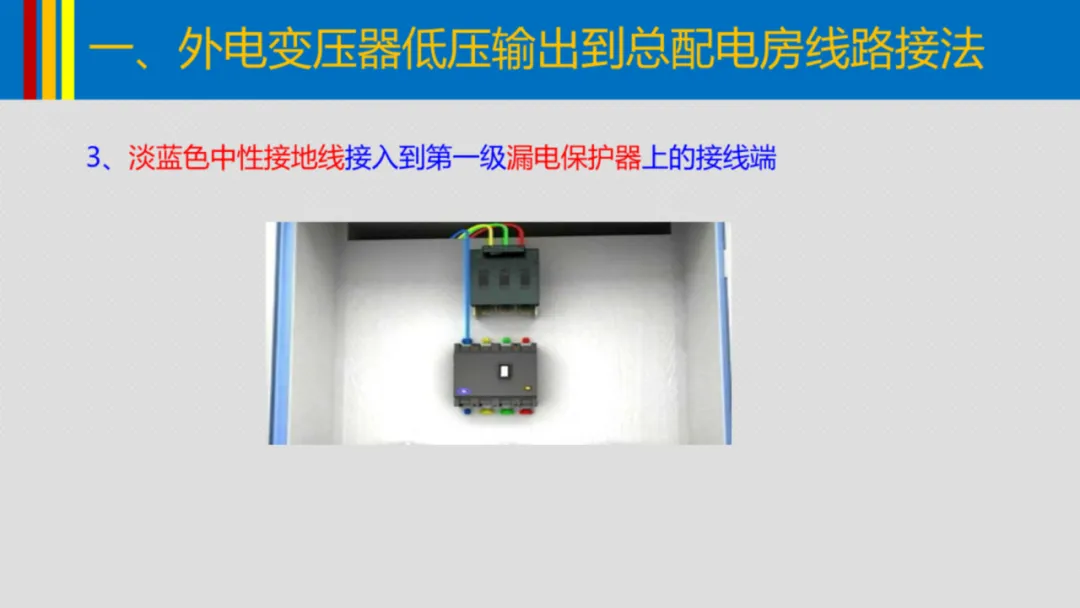

· 采用三级配电系统，总配电箱、分配电箱和开关箱需分别设置，且PE线应通过PE线端子板连接。

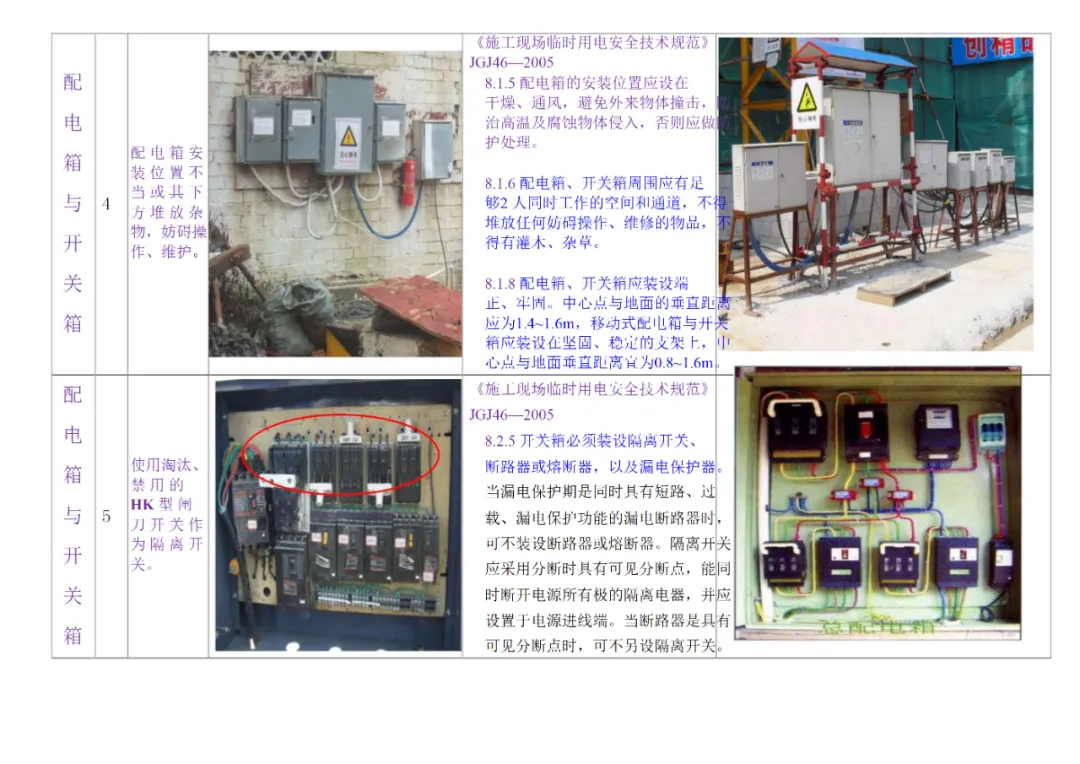

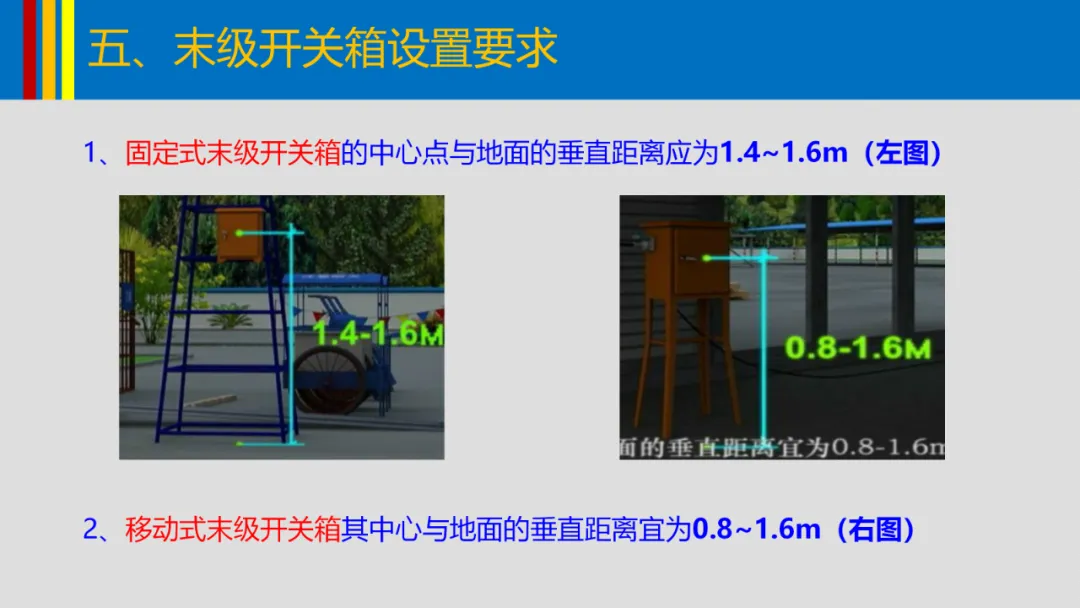

· 配电箱、开关箱应装设端正、牢固，中心点与地面垂直距离为1.4-1.6m，移动式箱体距地0.8-1.6m。

2.电器配置

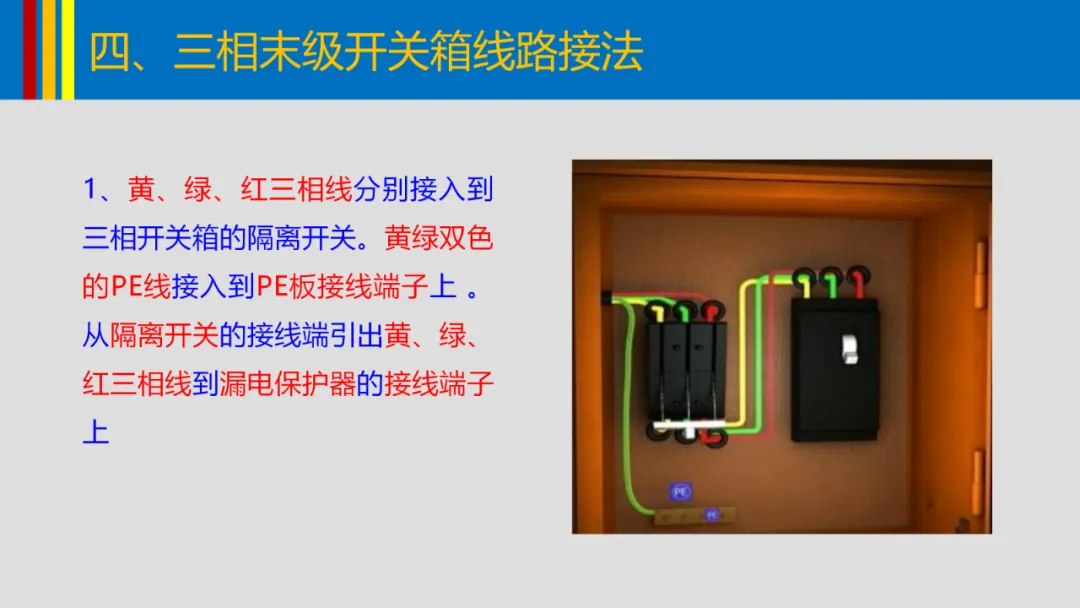

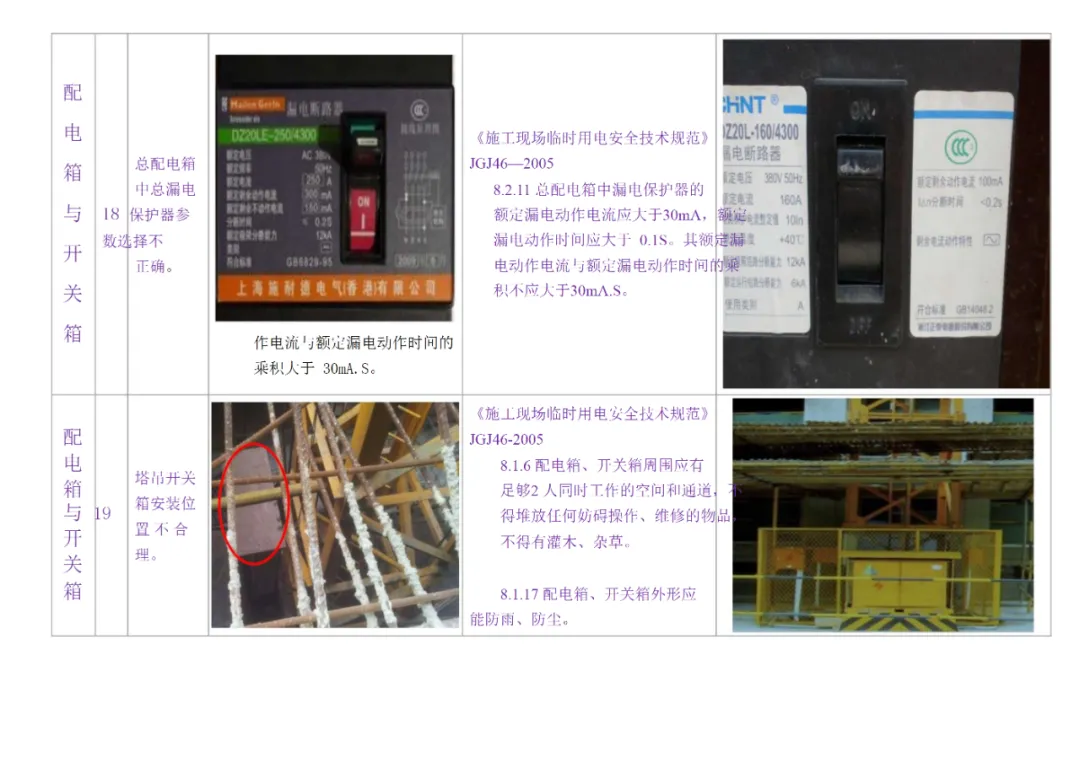

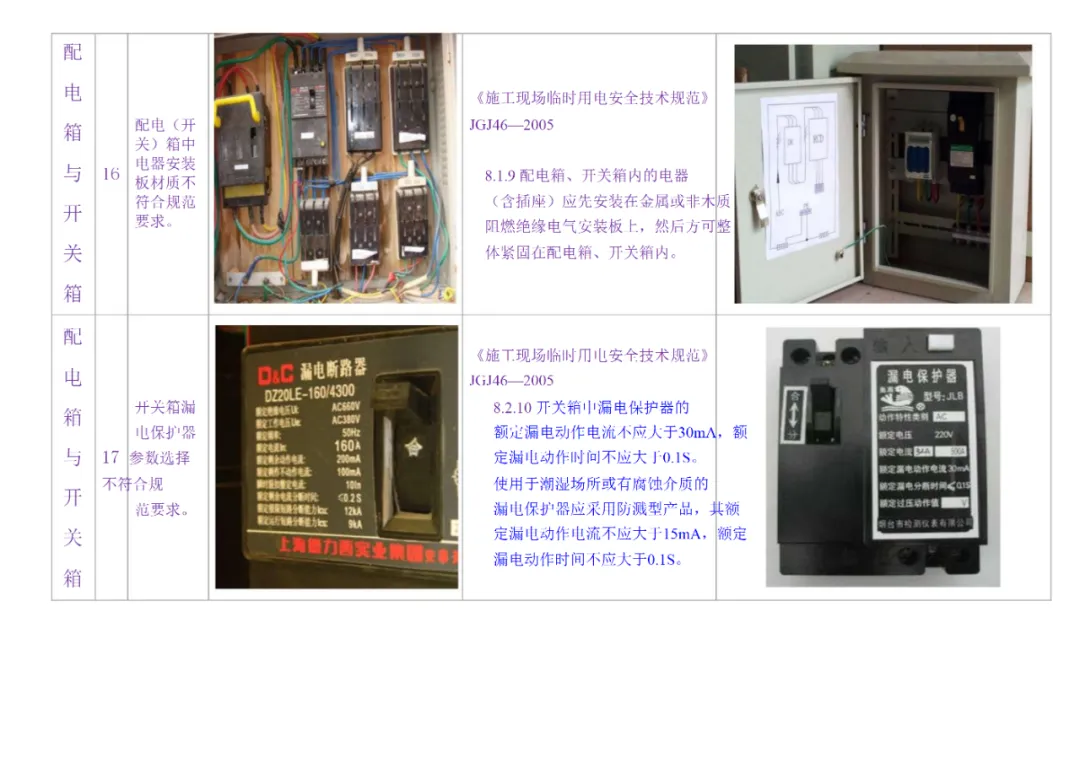

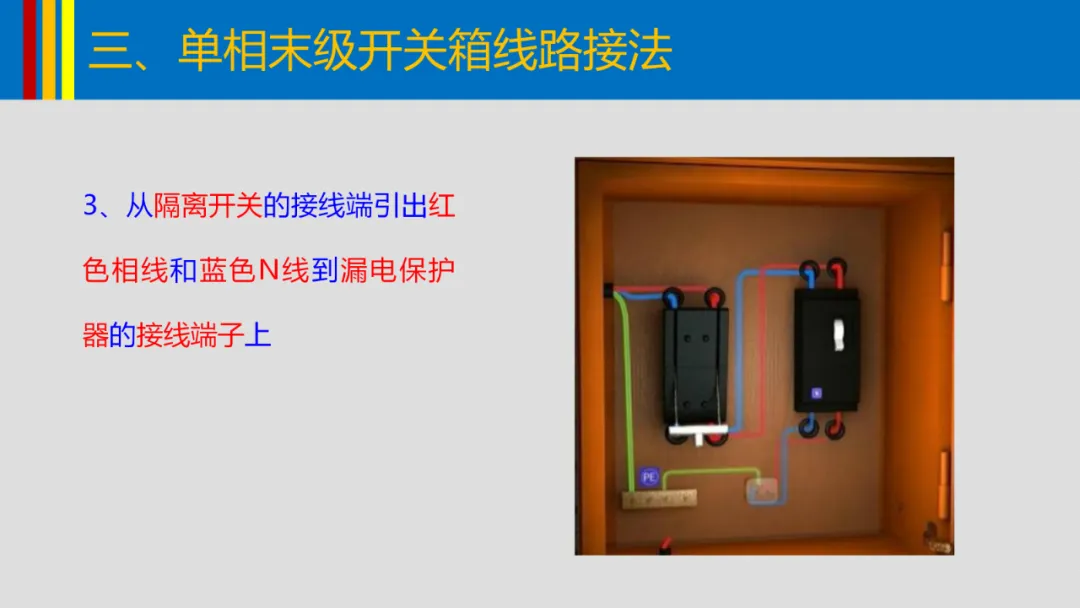

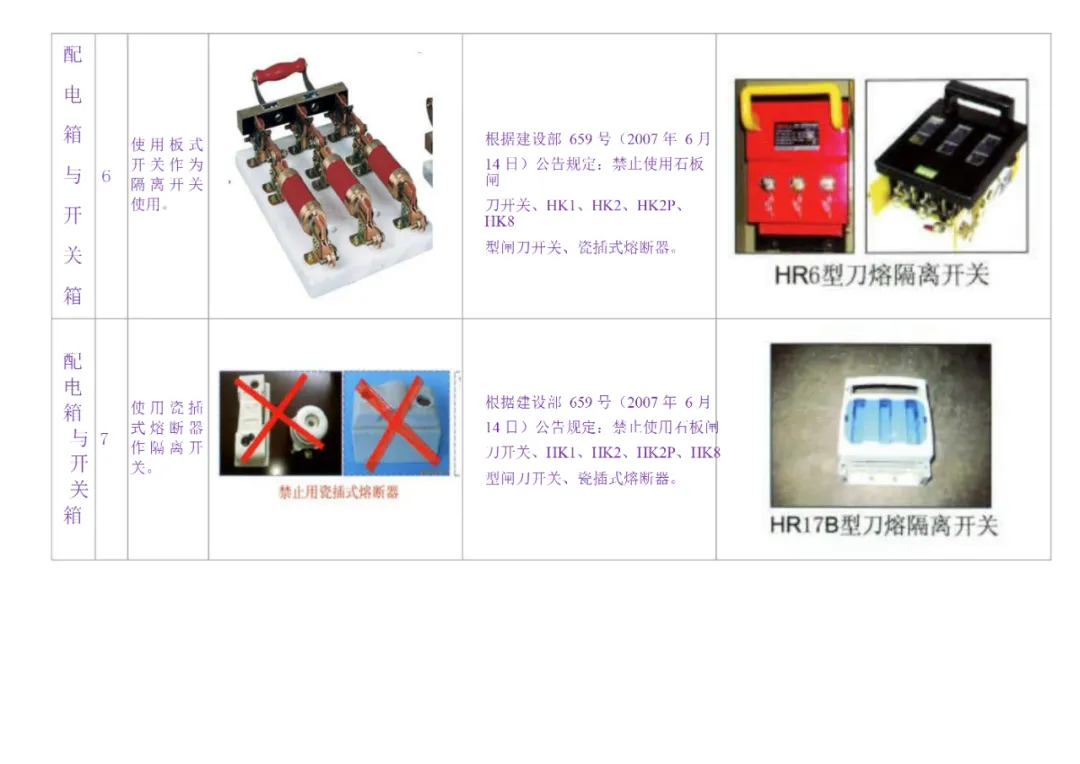

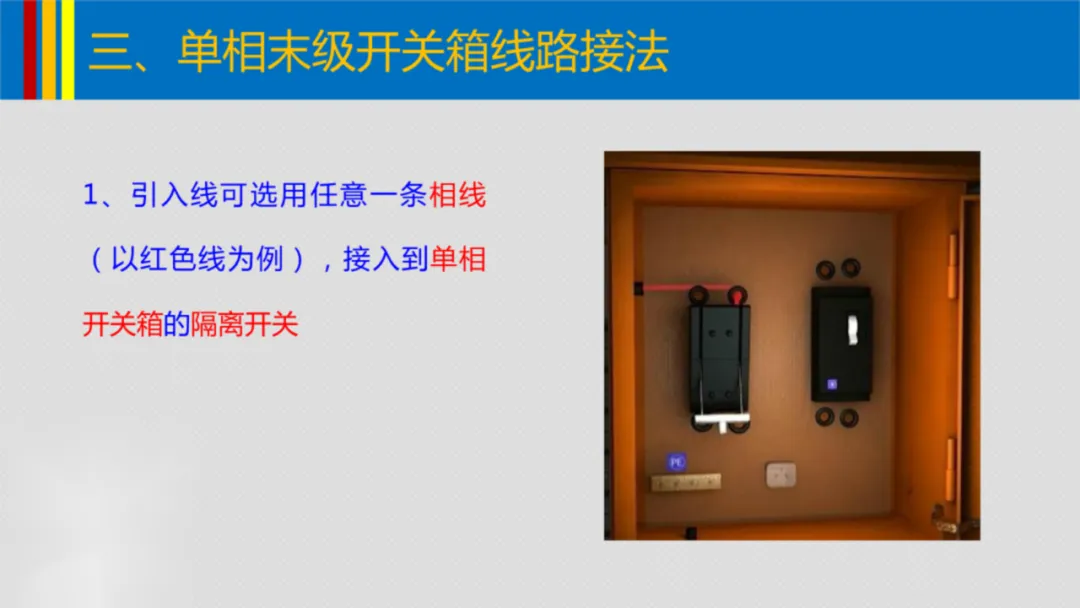

· 开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器。漏电保护器额定漏电动作电流不大于30mA，动作时间不大于0.1s。

· 动力和照明线路应分路配电，开关箱严禁控制2台及以上用电设备。

3.防护与标识

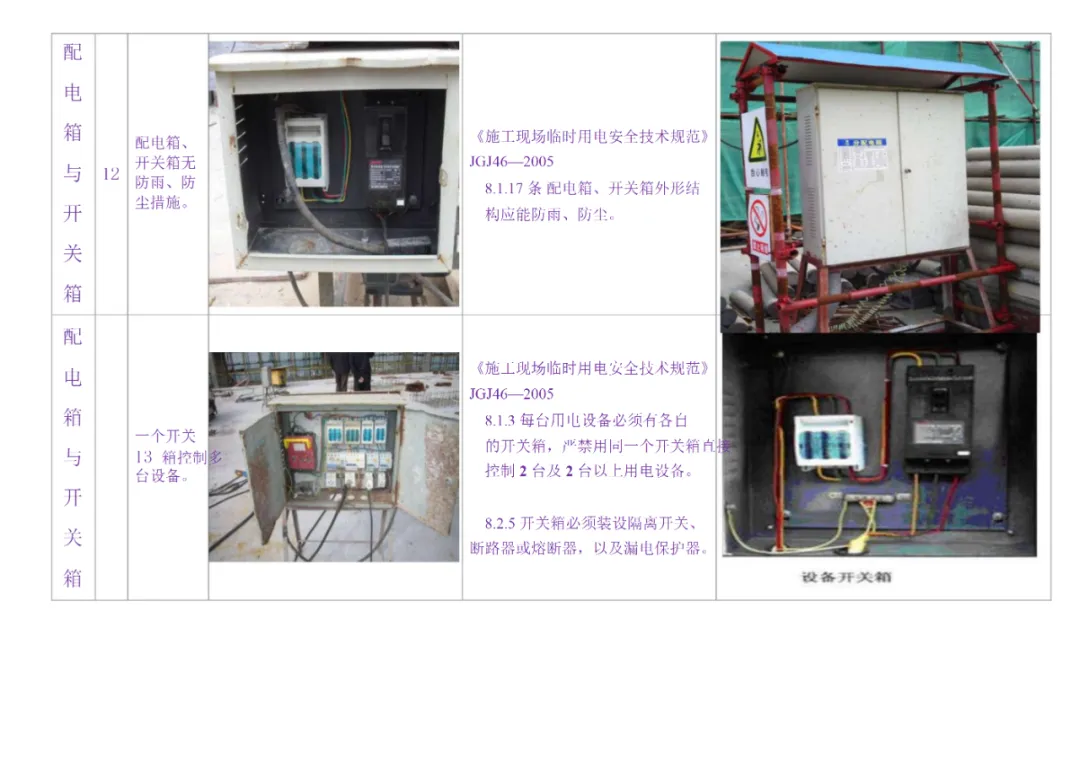

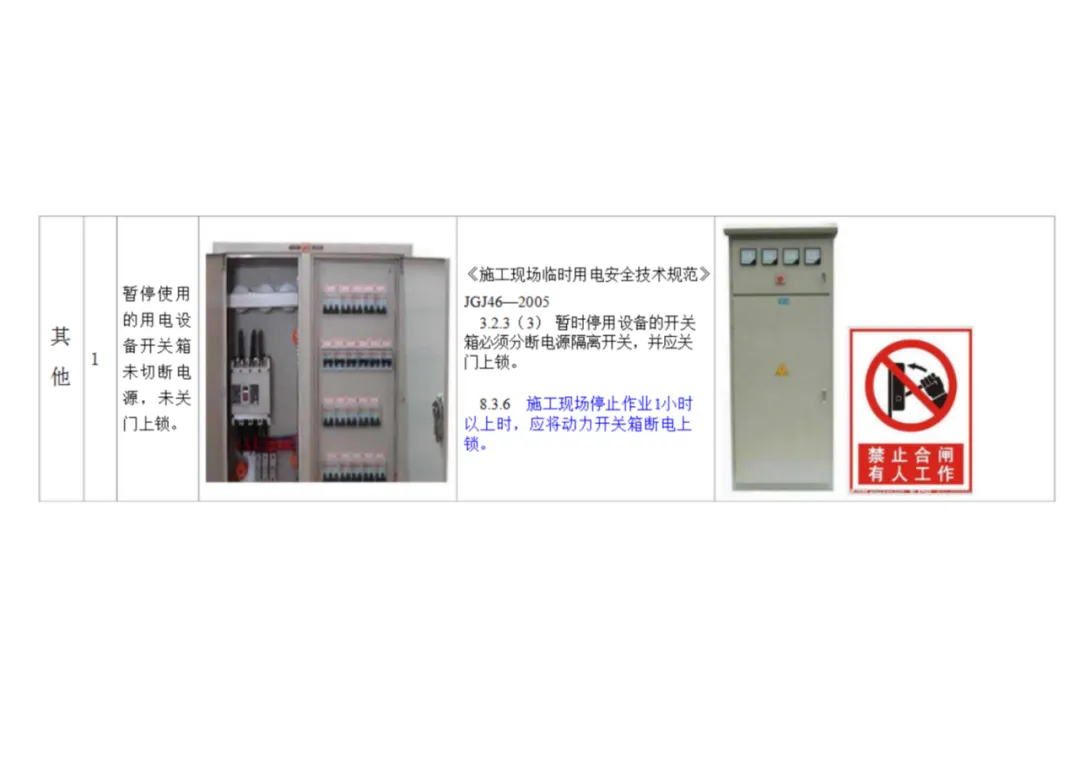

· 配电箱、开关箱应防雨、防尘，周围应有足够空间和通道，不得堆放杂物。

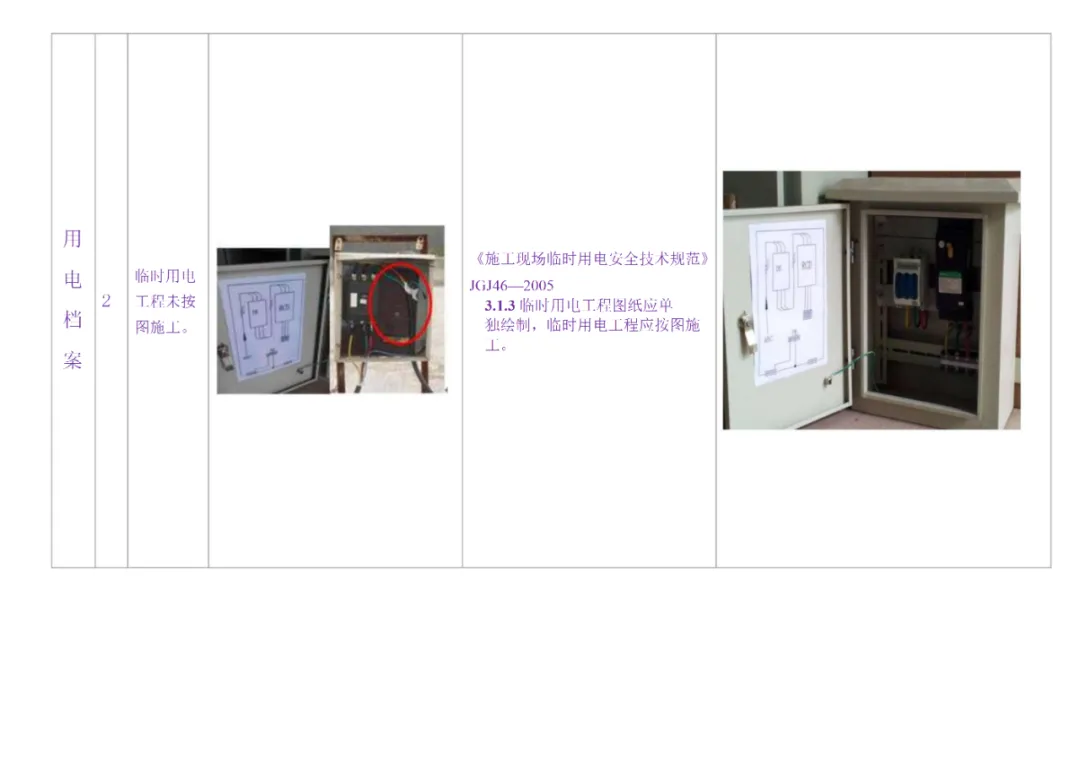

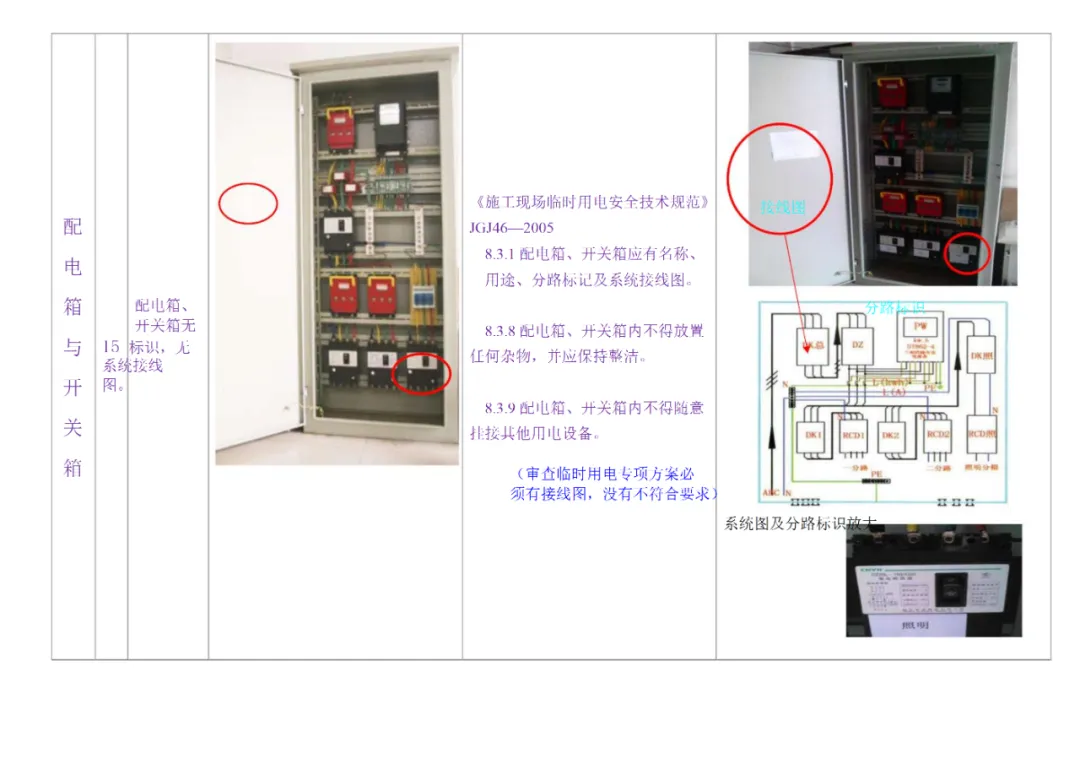

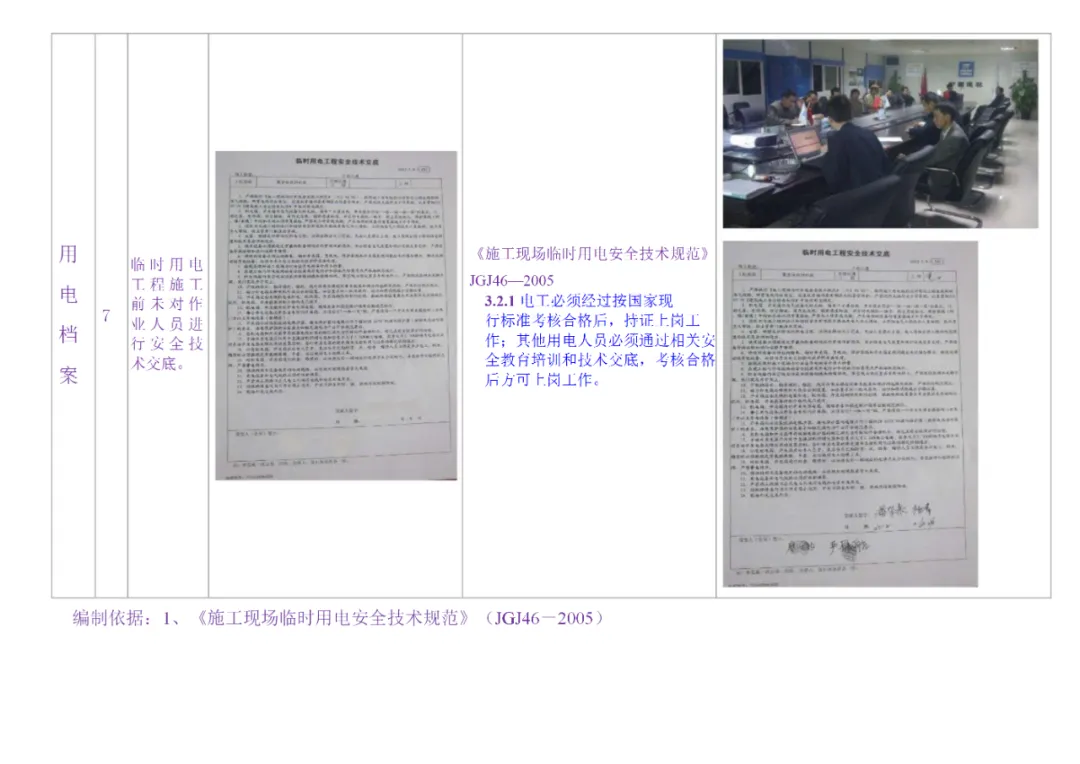

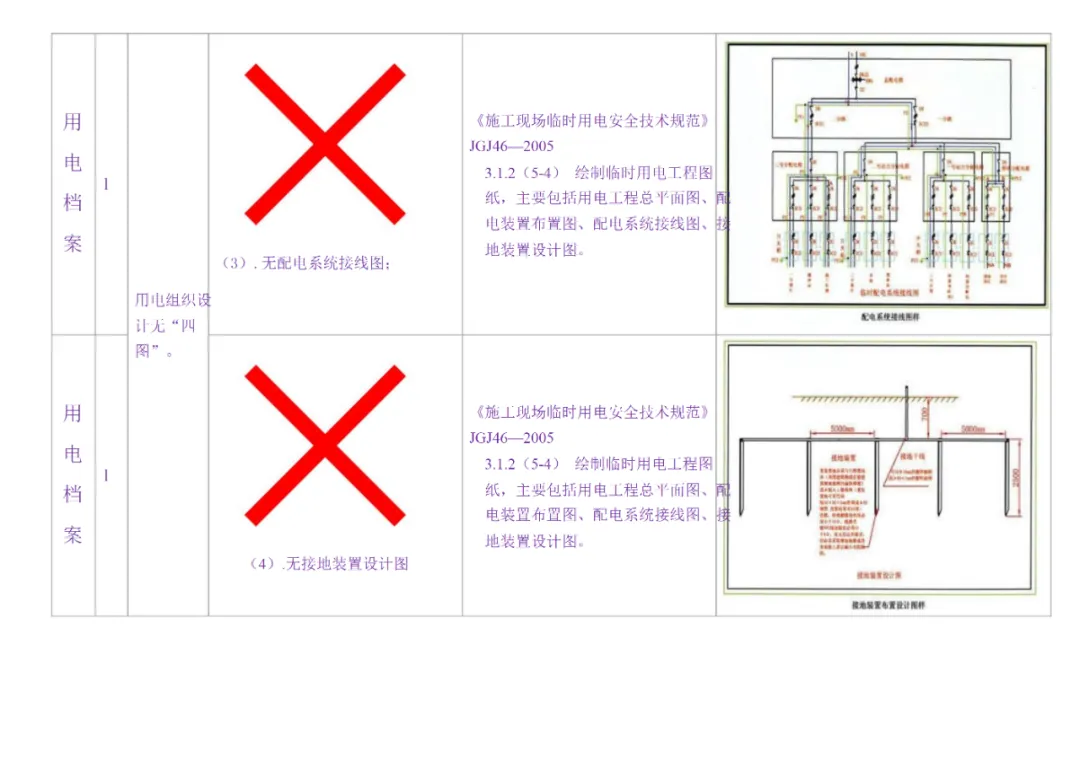

· 箱内应有系统接线图，电器安装板材质应为金属或非木质阻燃绝缘材料。以上内容仅为部分关键要点，实际应用中需严格遵循规范要求，定期检查和维护临时用电设施，确保安全运行。
