今天，安全生产文库给大家介绍一款专业全面的《发电、变电、输电的电气部分》培训课件。

该课件聚焦电力系统核心技术与运行原理，系统覆盖电气设备、接线方式、系统构成等关键内容，是电力行业从业人员夯实专业基础、提升实操能力的优质学习资料。

一、培训课件概述

（一）课件定位

以发电、变电、输电全流程电气知识为核心，兼具理论深度与实践指导性，是电力系统相关岗位的标准化培训素材。

（二）适用领域

1. 电力行业：火电厂、变电站、输电线路运维等领域；

2. 相关产业：电力工程设计、电气设备制造、电力系统调度等行业。

（三）适用人群

1. 电力专业高校学生（巩固理论知识）；

2. 电力行业新入职员工（岗前技能培训）；

3. 在岗技术人员（知识更新、技能提升）；

4. 电气相关运维、检修、设计人员（实操参考）。

二、培训课件具体内容

（一）电气设备基础

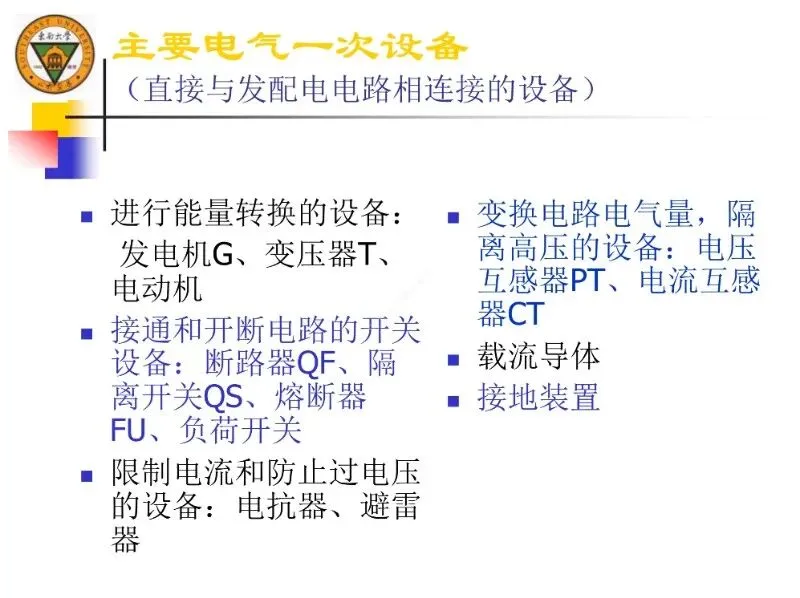

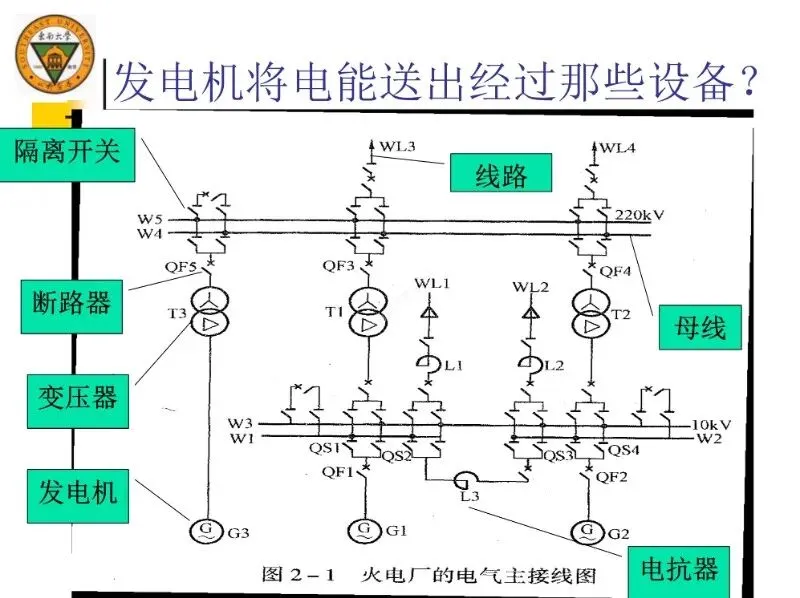

1. 主要电气一次设备：涵盖能量转换设备（发电机G、变压器T、电动机）、开关设备（断路器QF、隔离开关QS等）、限流防过压设备（电抗器、避雷器）、变换隔离设备（电压互感器PT、电流互感器CT）及载流导体、接地装置。

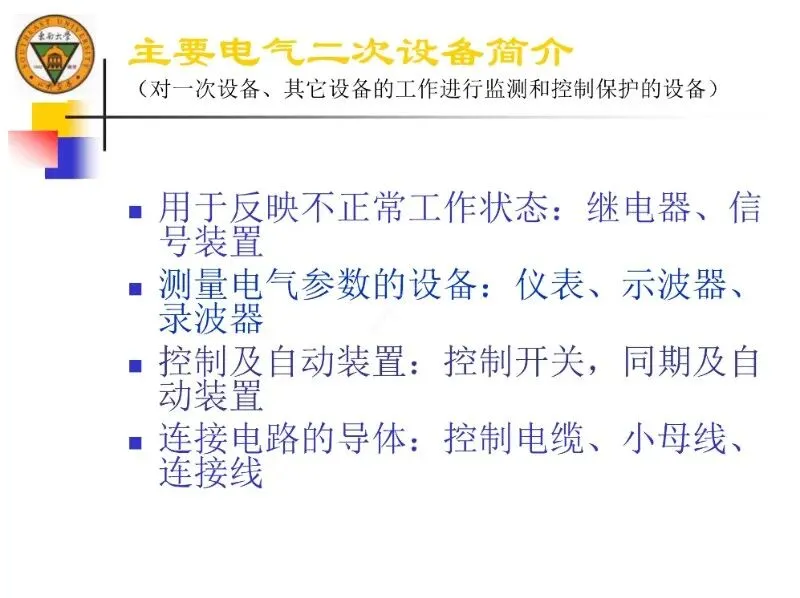

2. 主要电气二次设备：包括反映异常状态的设备（继电器、信号装置）、测量设备（仪表、示波器等）、控制自动装置（控制开关、同期装置）及连接导体（控制电缆、小母线）。

（二）电气主接线与配电装置

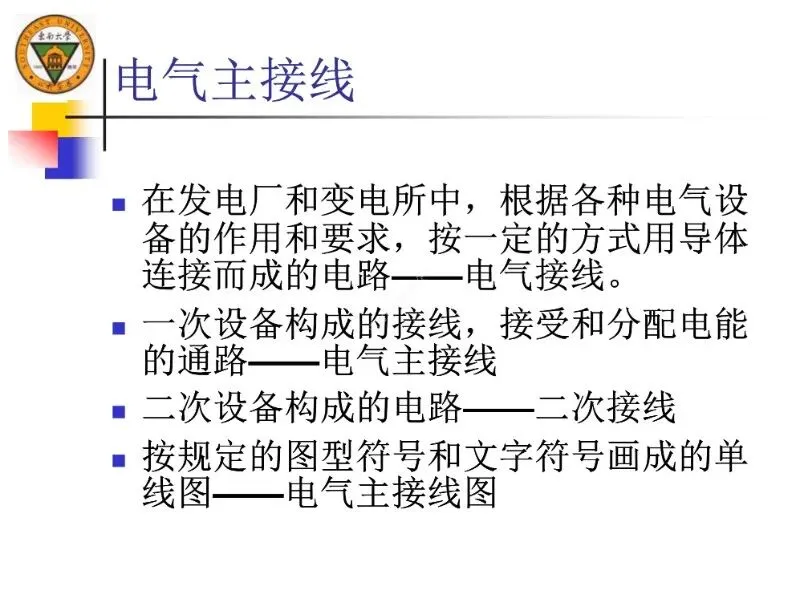

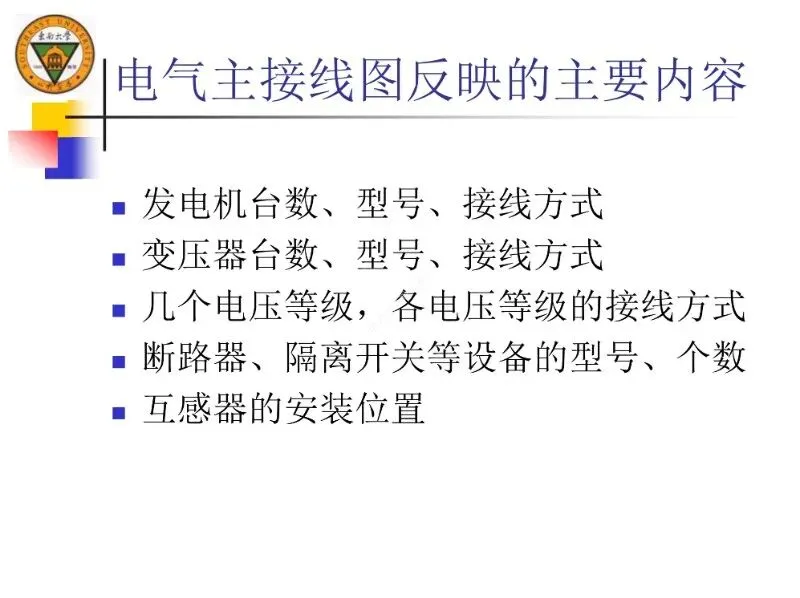

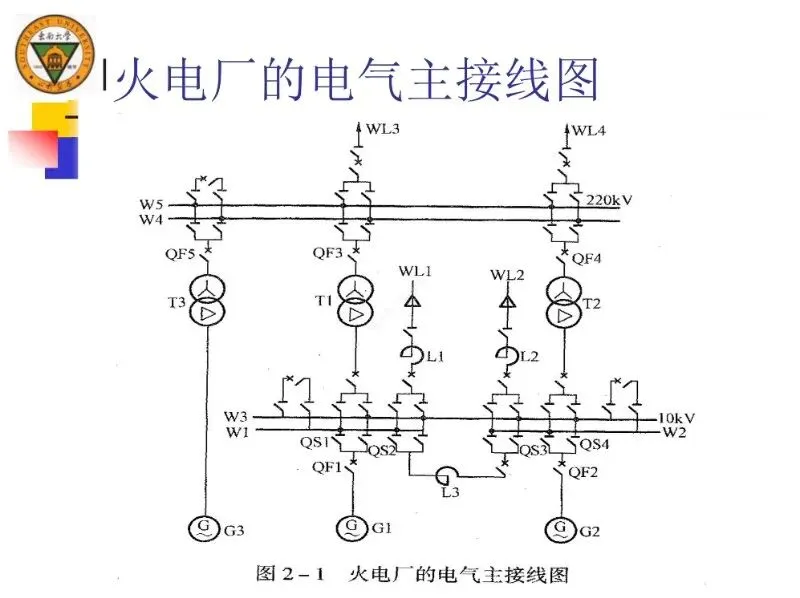

1. 电气主接线：定义为一次设备构成的电能接受与分配通路，主接线图需标注发电机、变压器的台数、型号、接线方式，电压等级及开关设备、互感器安装位置等核心信息。

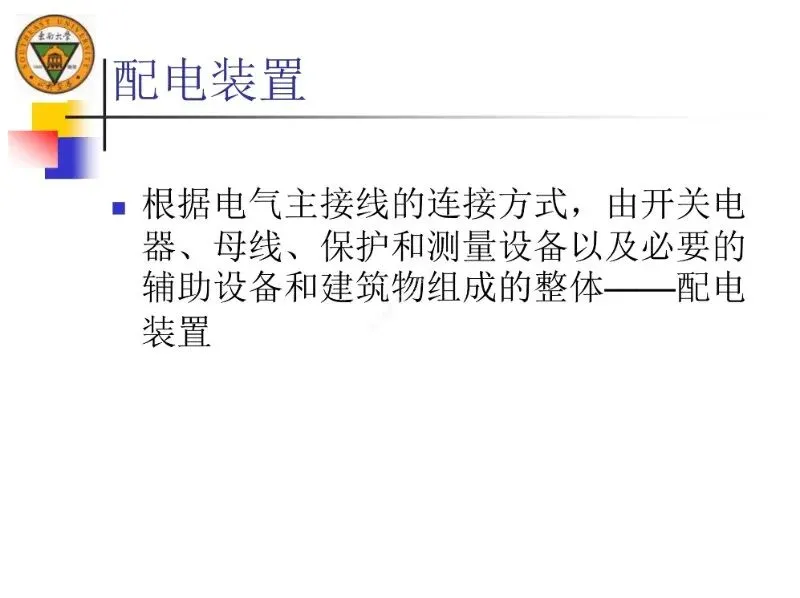

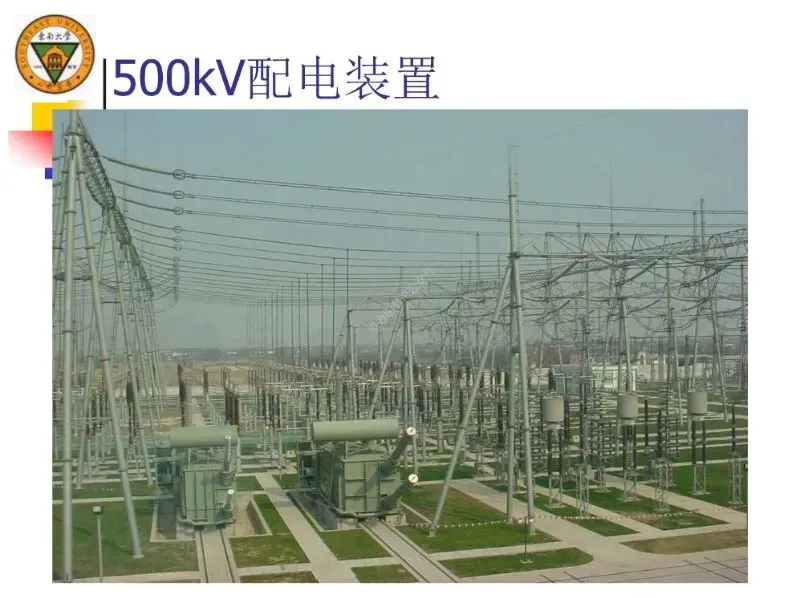

2. 配电装置：由开关电器、母线、保护测量设备及辅助设备、建筑物组成，基于电气主接线连接方式构建。

（三）电力系统核心概念

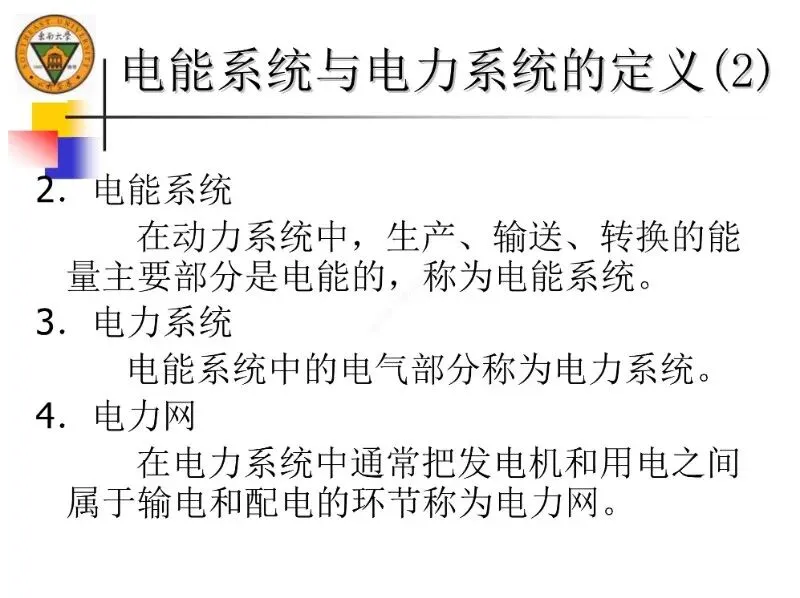

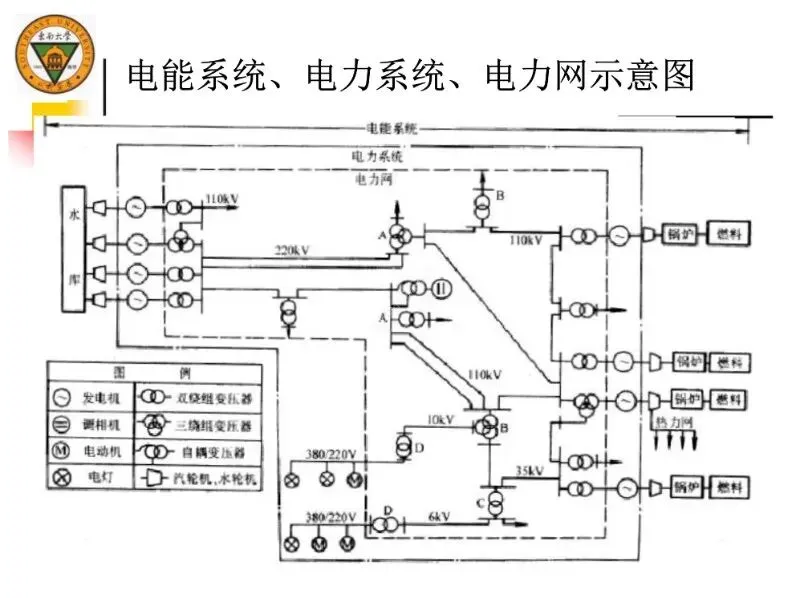

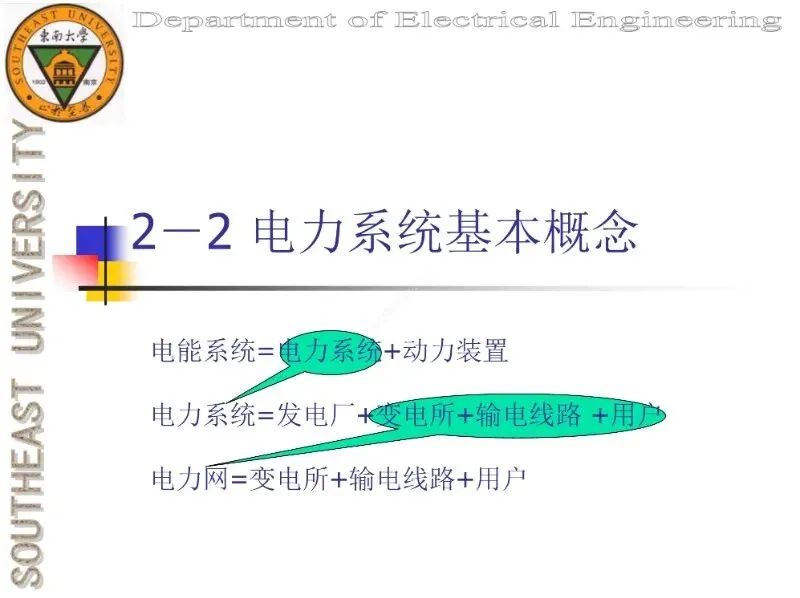

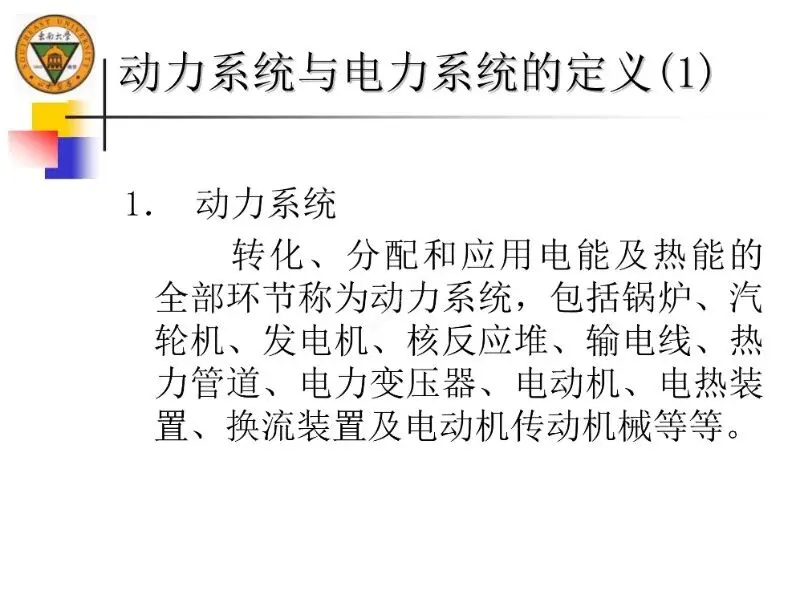

1. 系统定义：明确电能系统=电力系统+动力装置、电力系统=发电厂+变电所+输电线路+用户、电力网=变电所+输电线路+用户的层级关系，区分动力系统、电能系统、电力系统、电力网的范畴。

2. 分类体系：

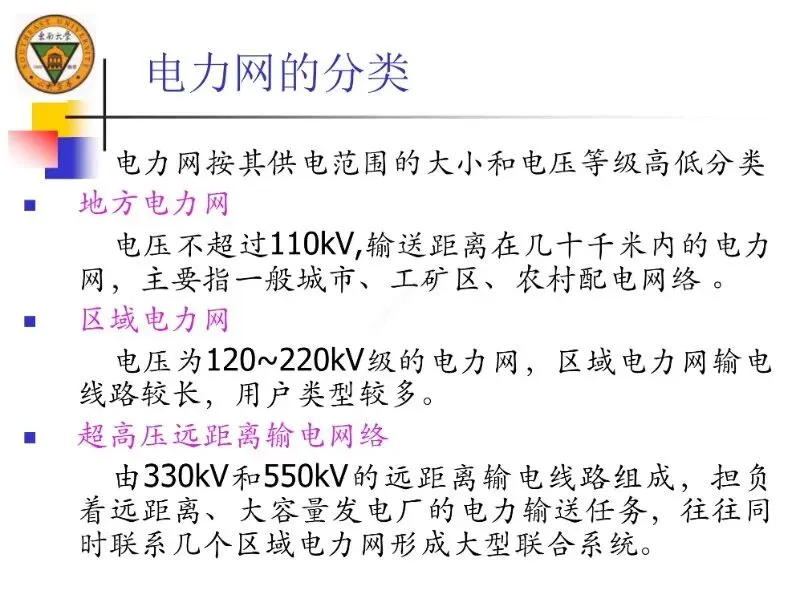

• 电力网：按电压等级和供电范围分为地方电力网（≤110kV）、区域电力网（120~220kV）、超高压远距离输电网络（330kV/550kV）；

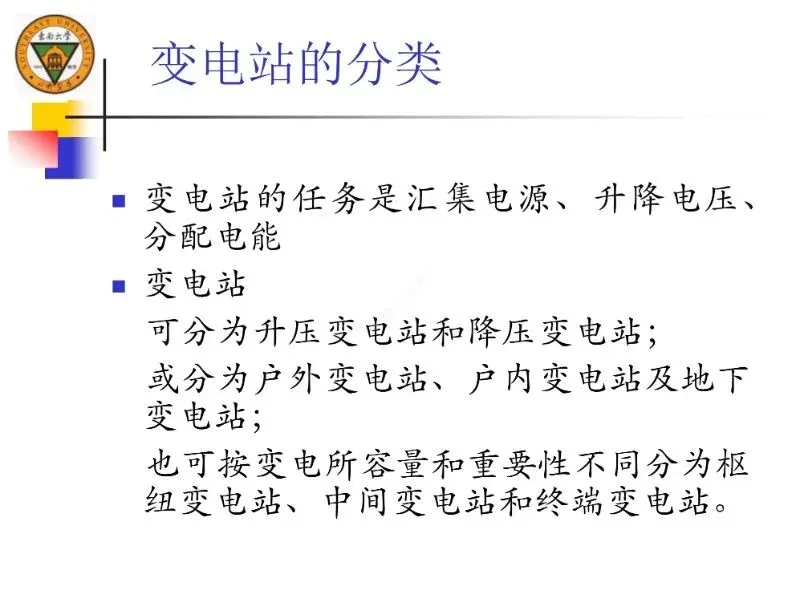

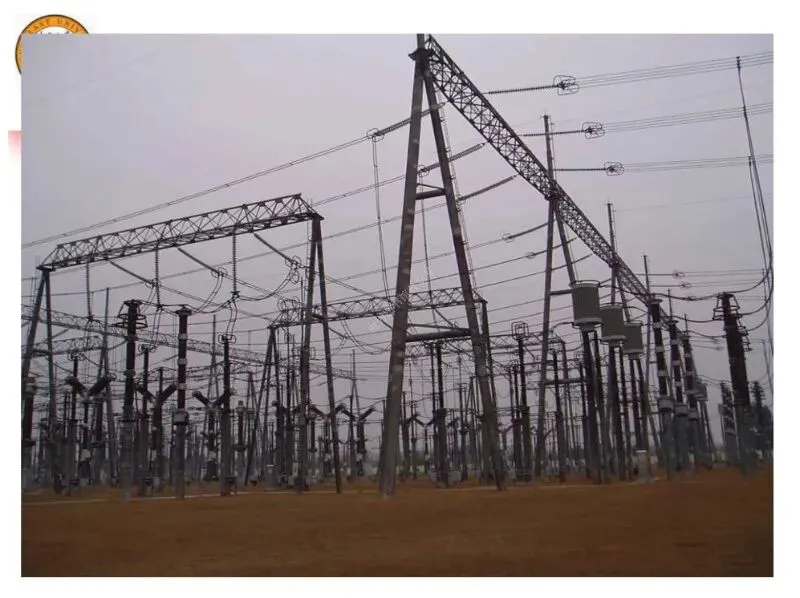

• 变电站：按功能分为升压/降压变电站，按安装位置分为户外/户内/地下变电站，按容量和重要性分为枢纽/中间/终端变电站。

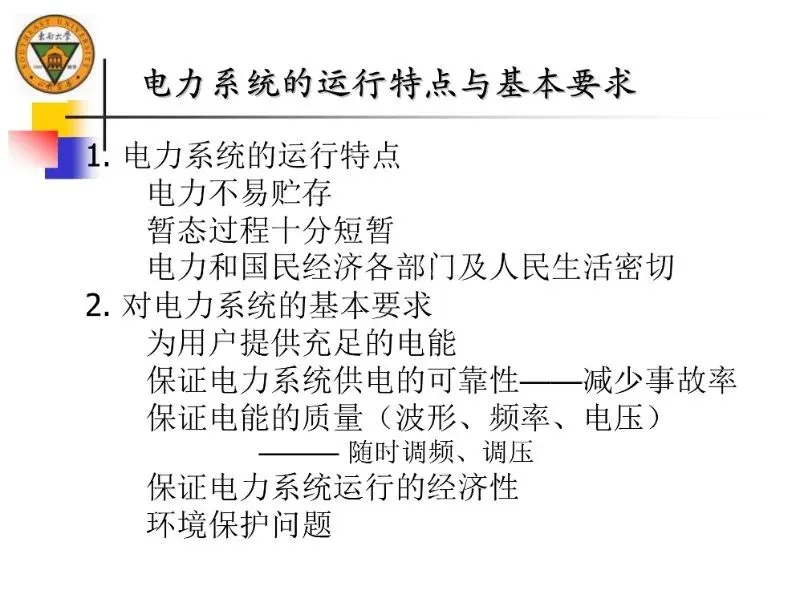

1. 运行要求：

• 运行特点：电能不易贮存、暂态过程短暂、与国民经济及民生密切相关；

• 基本要求：保证电能充足、供电可靠、质量达标（波形、频率、电压）、运行经济及环境保护。

（四）电力系统关键参数与平衡

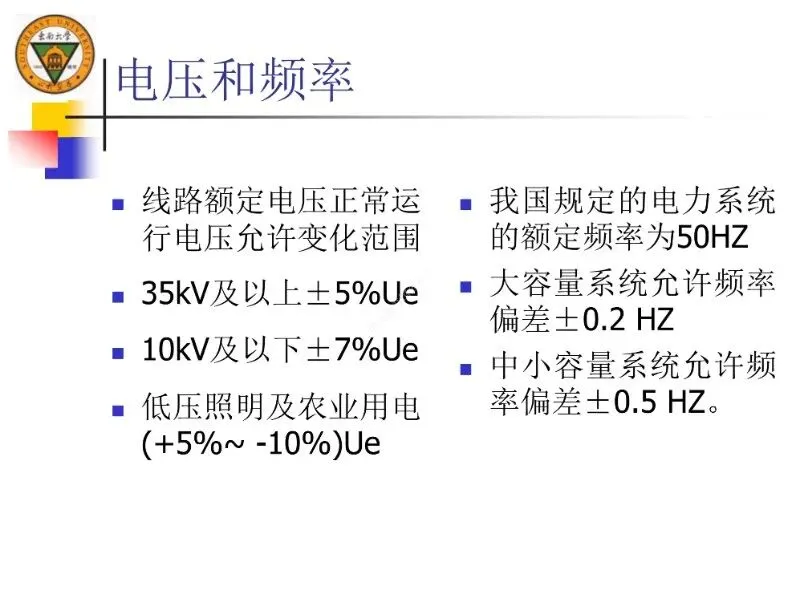

1. 电压与频率：

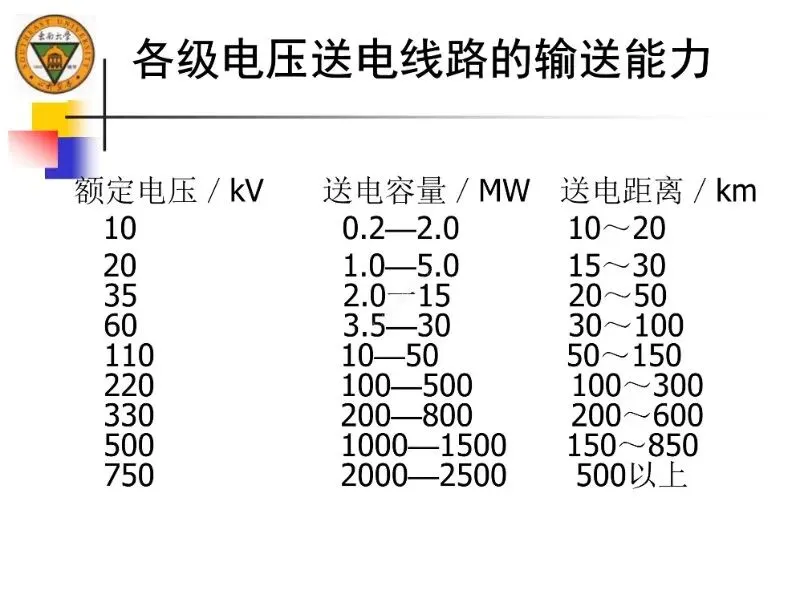

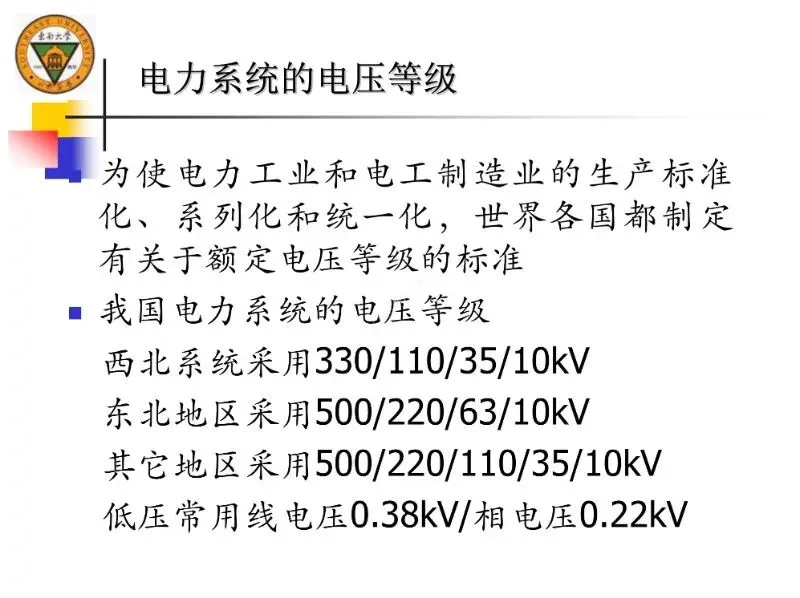

• 电压等级：我国不同区域采用500/220/110/35/10kV等标准，低压常用0.38kV/0.22kV；

• 允许偏差：35kV及以上电压偏差±5%Ue，10kV及以下±7%Ue，频率额定50Hz，大容量系统偏差±0.2Hz。

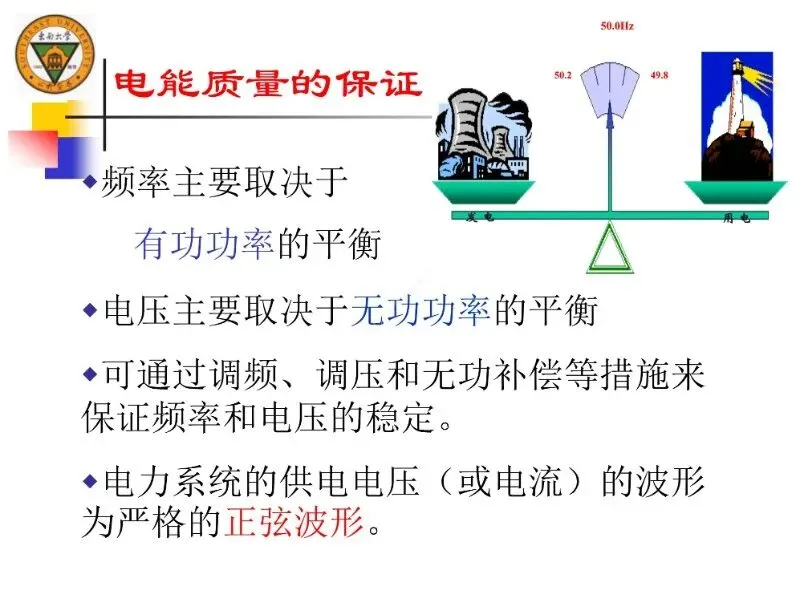

1. 功率平衡：

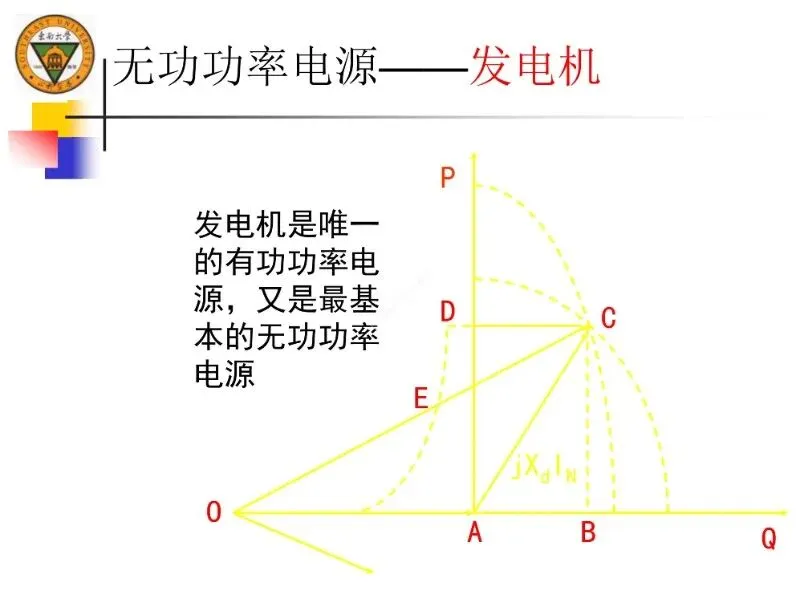

• 有功功率：平衡决定频率稳定，发电机是主要有功电源；

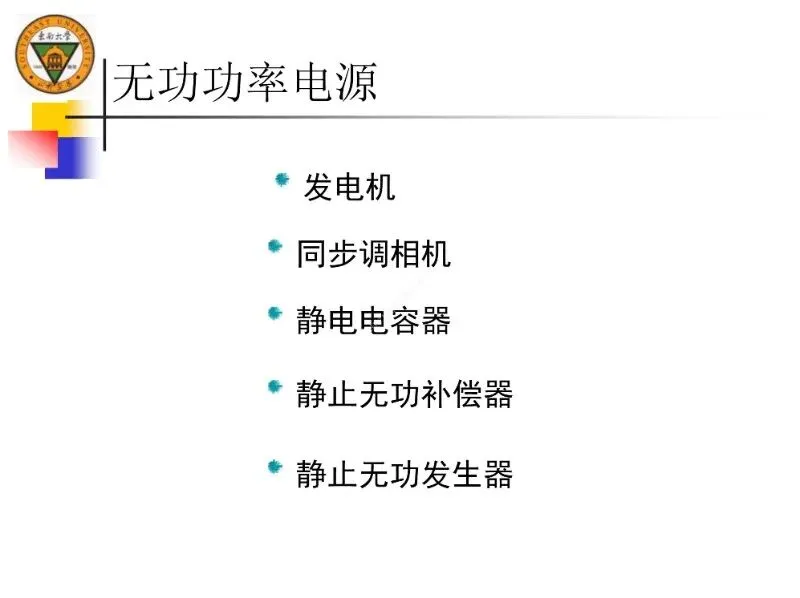

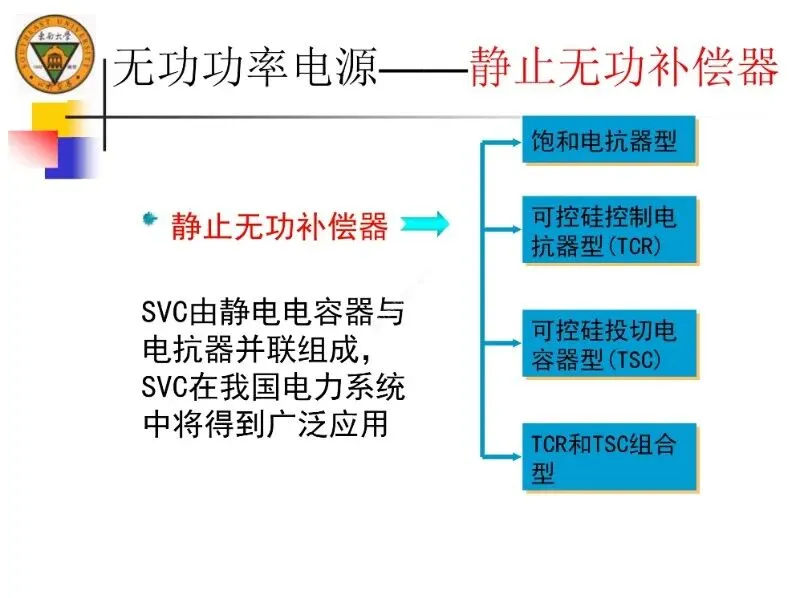

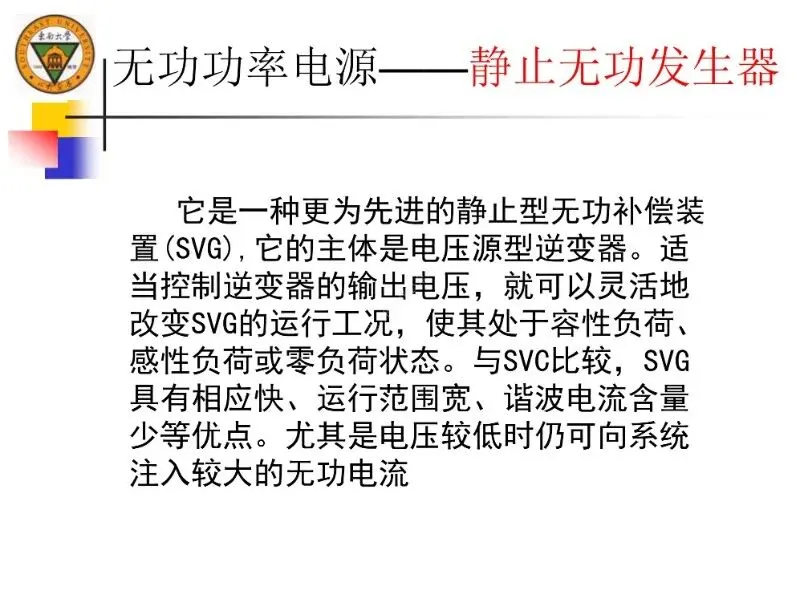

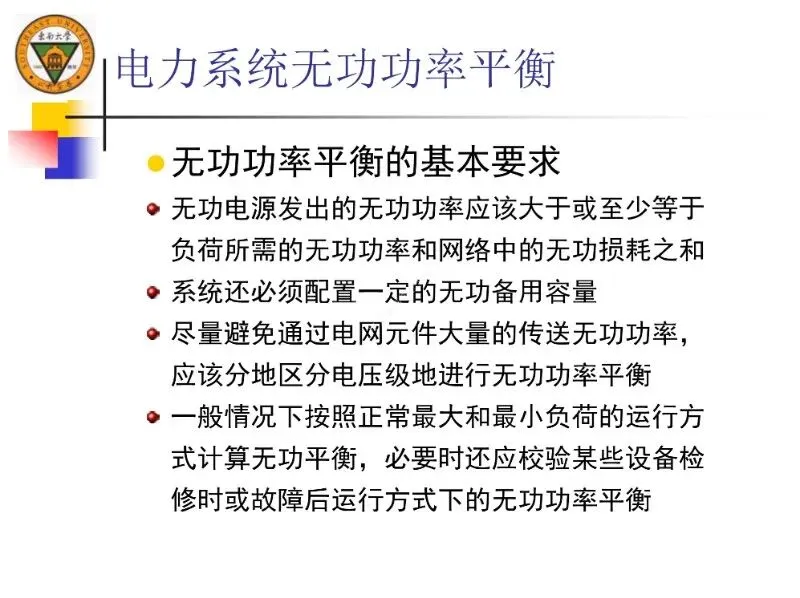

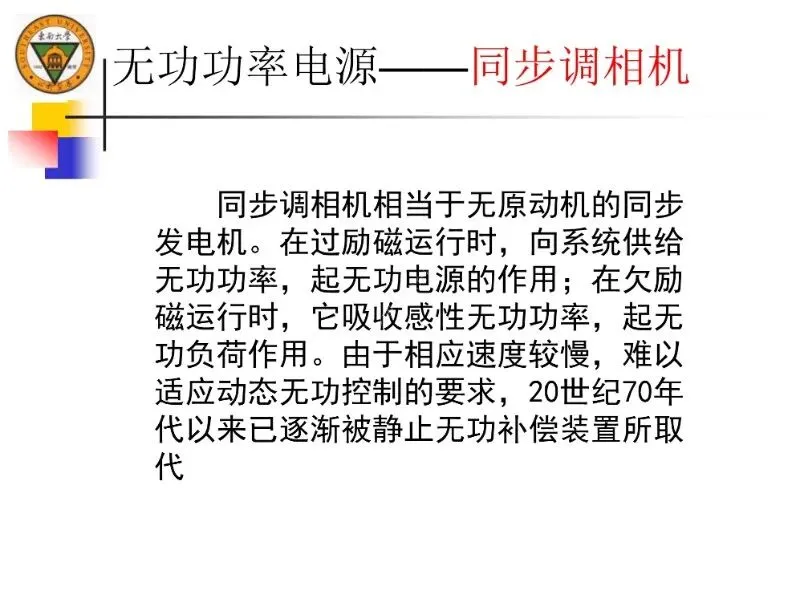

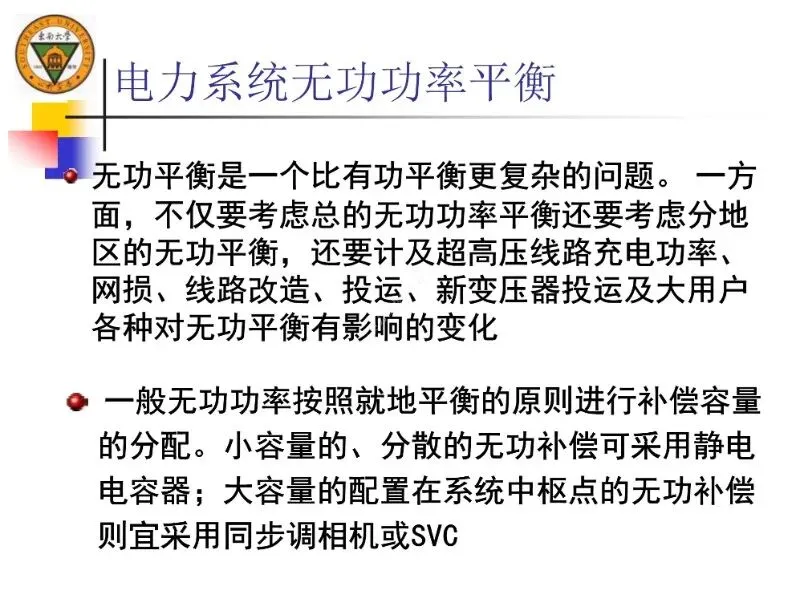

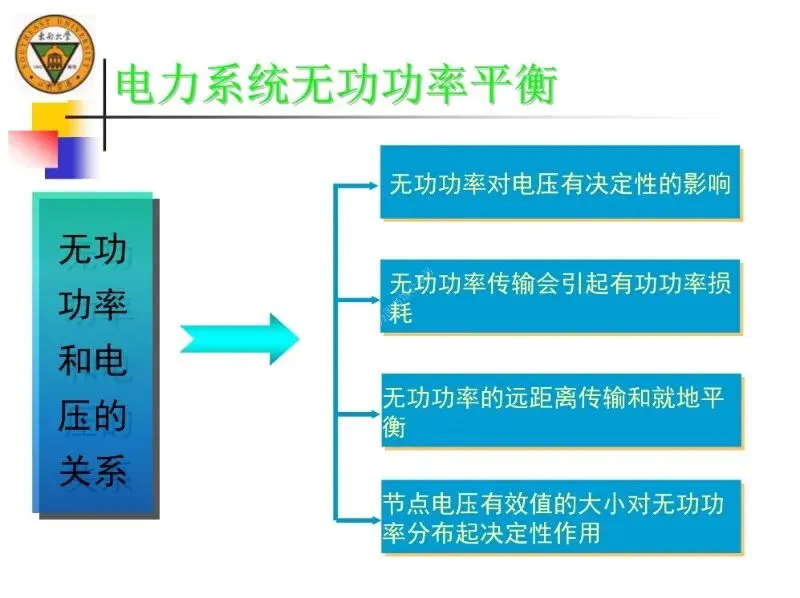

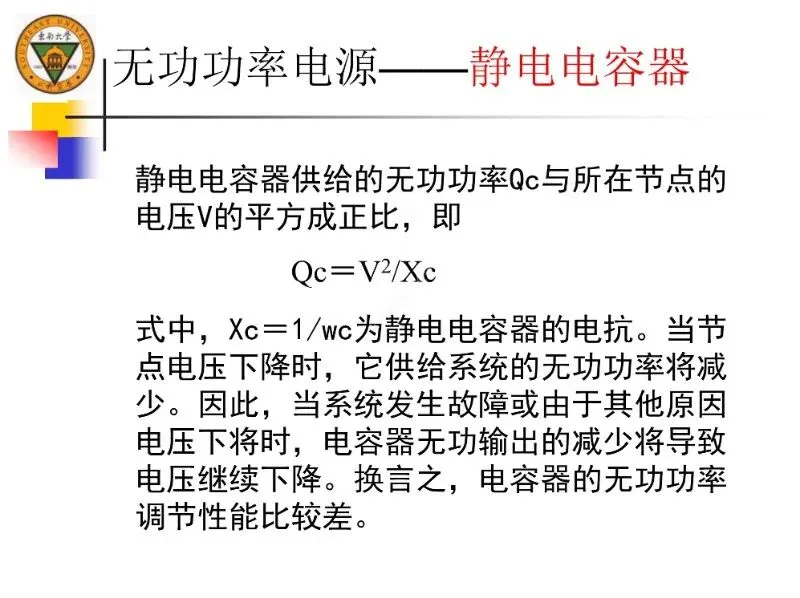

• 无功功率：平衡决定电压稳定，电源包括发电机、同步调相机、静电电容器等，需遵循就地平衡原则。

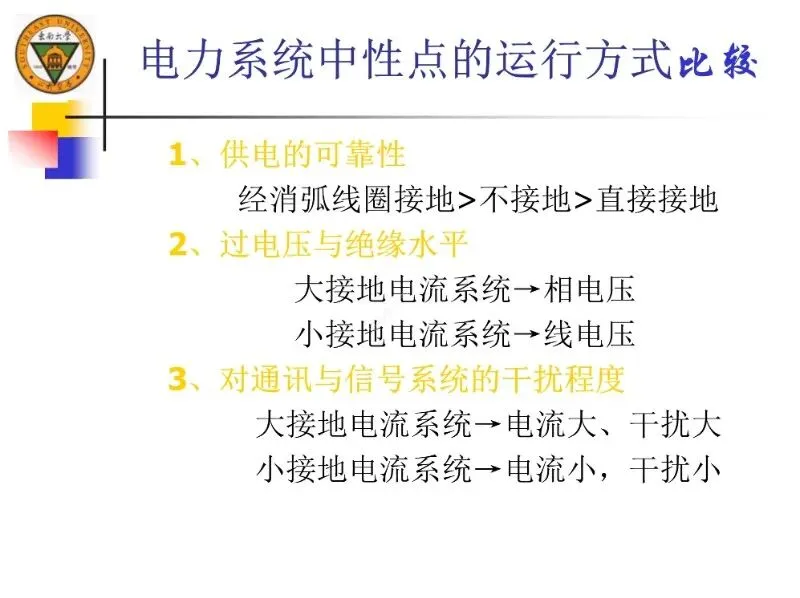

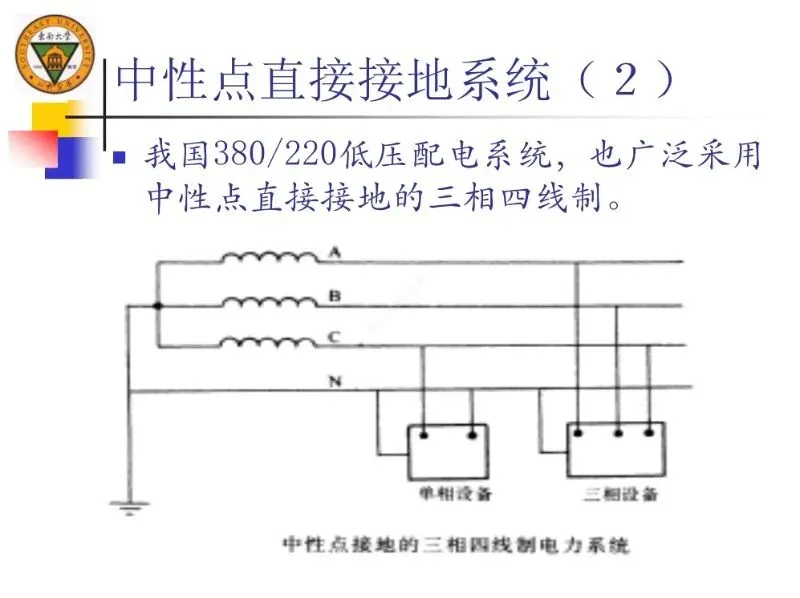

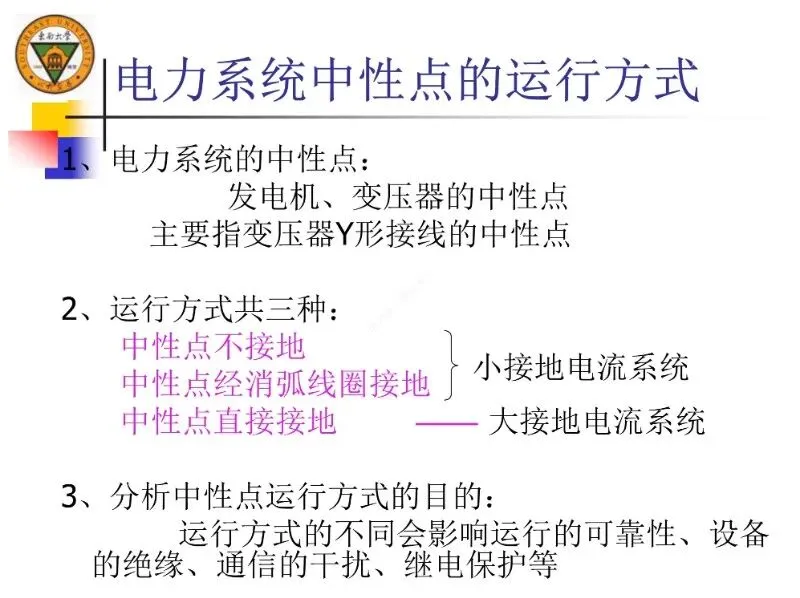

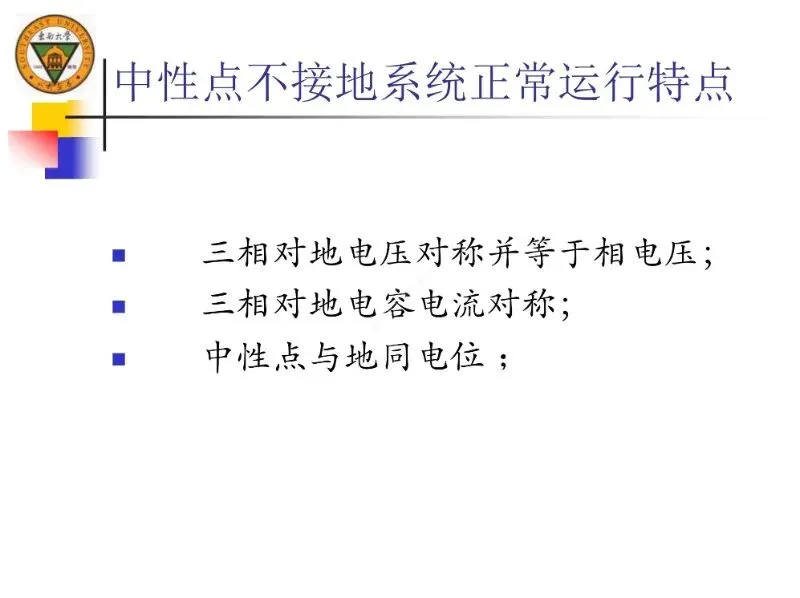

（五）中性点运行方式

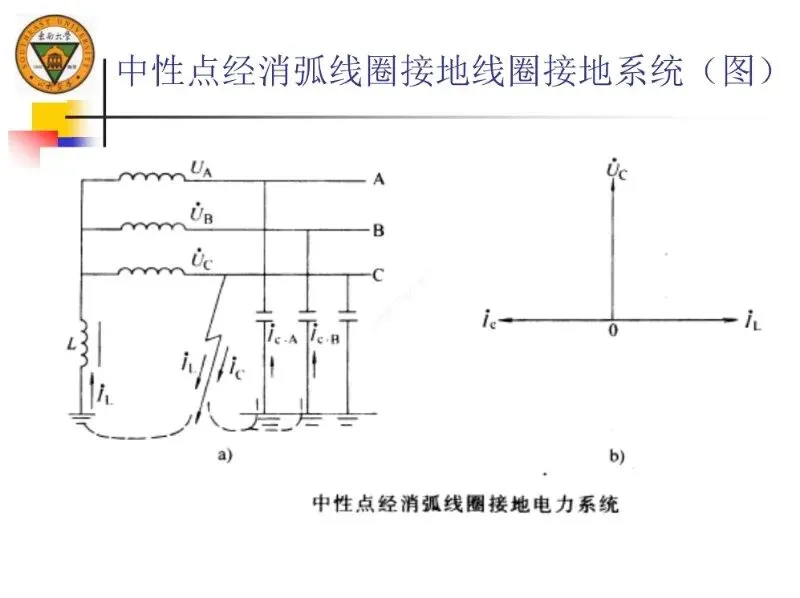

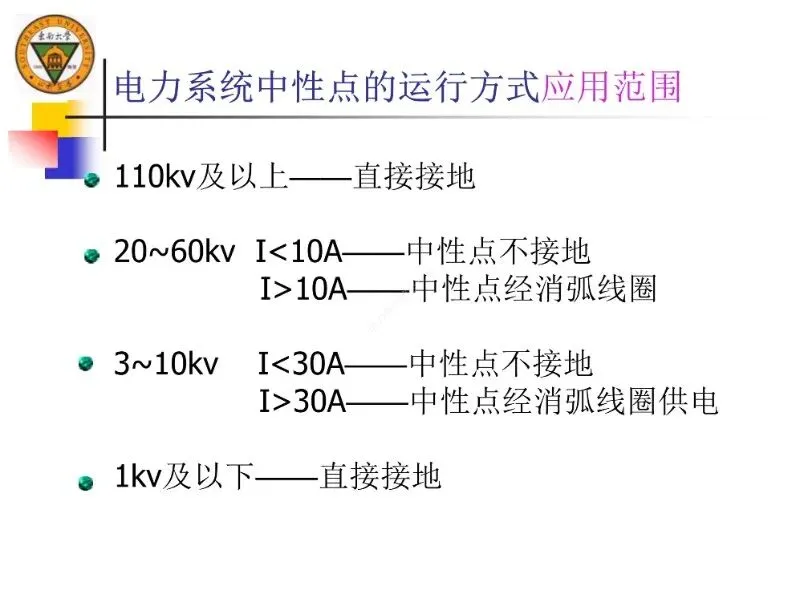

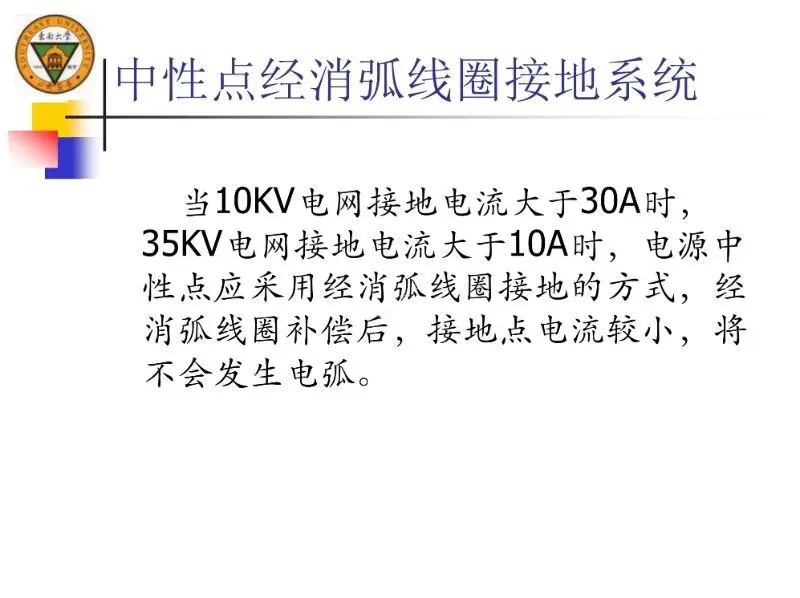

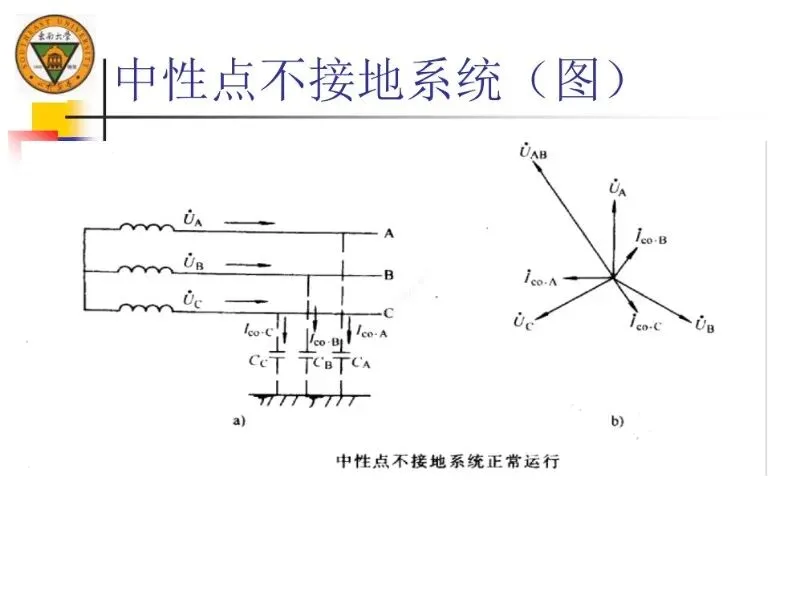

1. 三种方式：中性点不接地、经消弧线圈接地、直接接地；

2. 系统区分：小接地电流系统（不接地、经消弧线圈接地）、大接地电流系统（直接接地）；

3. 故障处理：

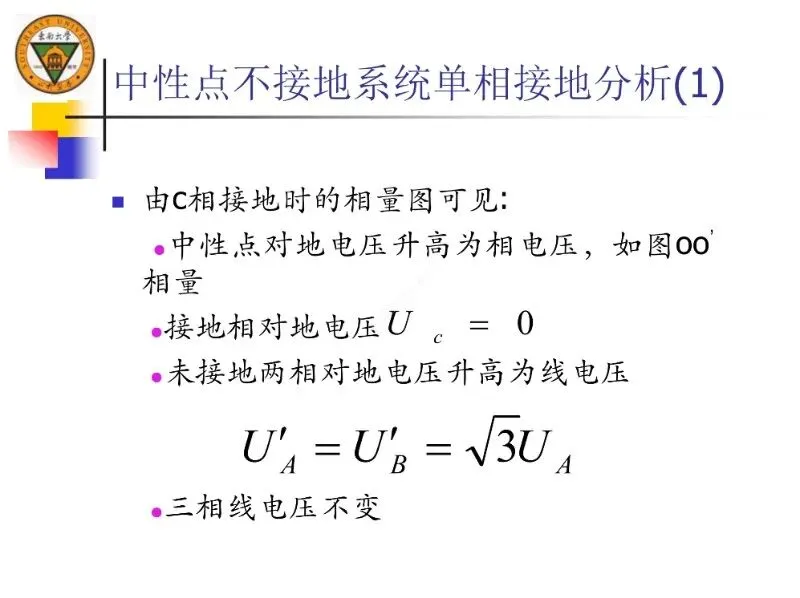

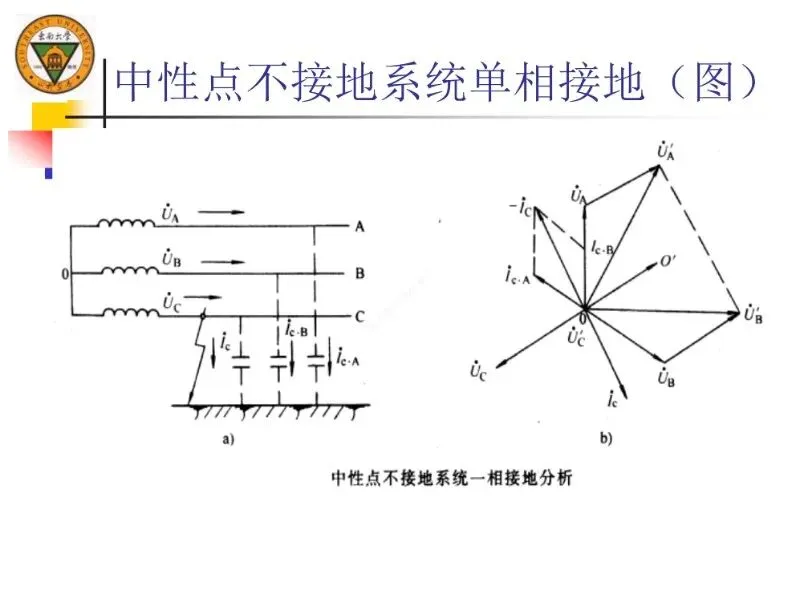

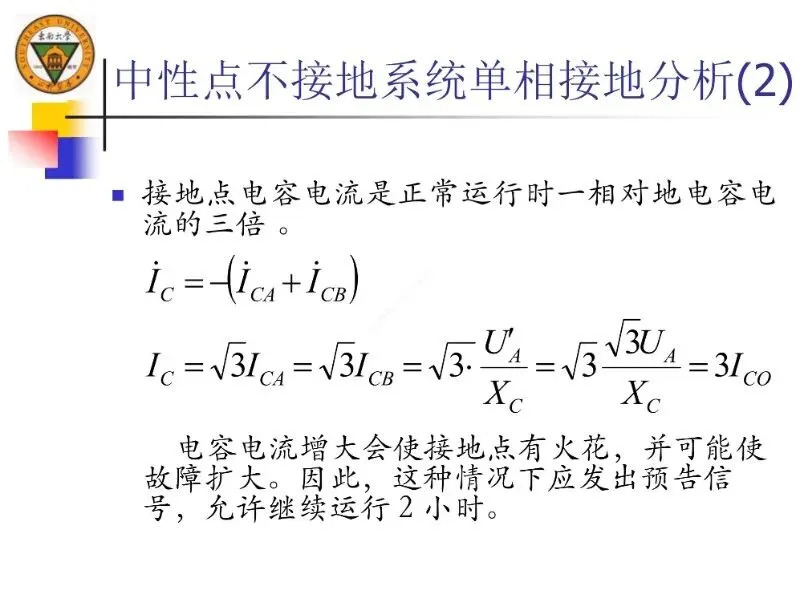

• 小接地电流系统单相接地时，未接地相对地电压升为线电压，允许短时运行2小时；

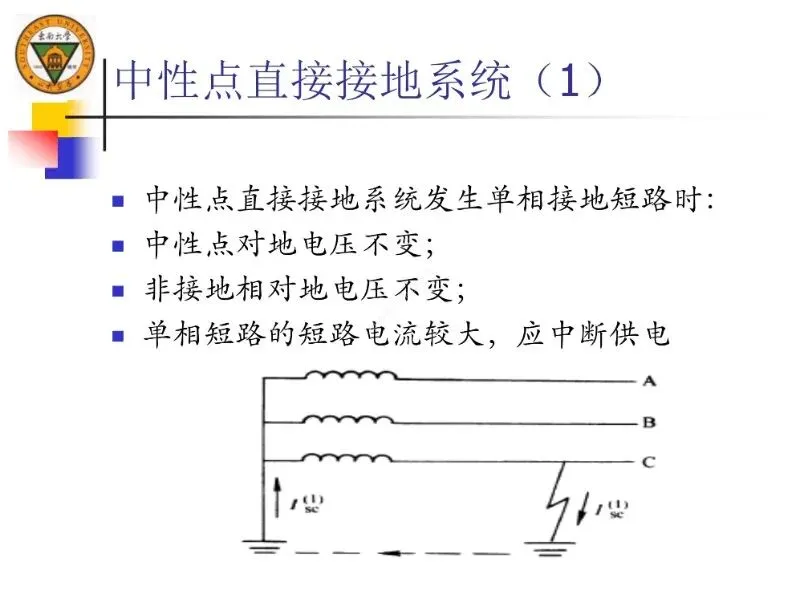

• 大接地电流系统单相接地时，短路电流大，需立即中断供电。

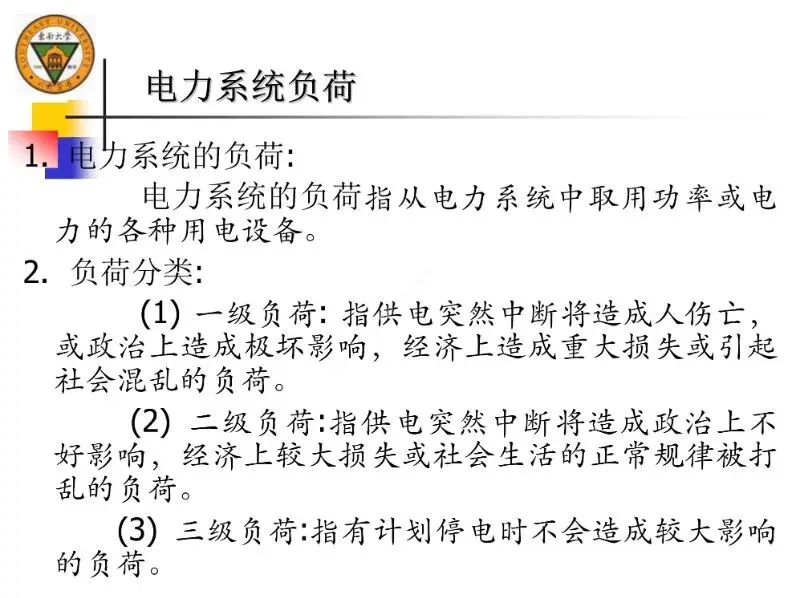

（六）负荷分类

按供电中断影响分为一级负荷（危及人身安全、重大损失）、二级负荷（较大损失、秩序混乱）、三级负荷（影响较小）。

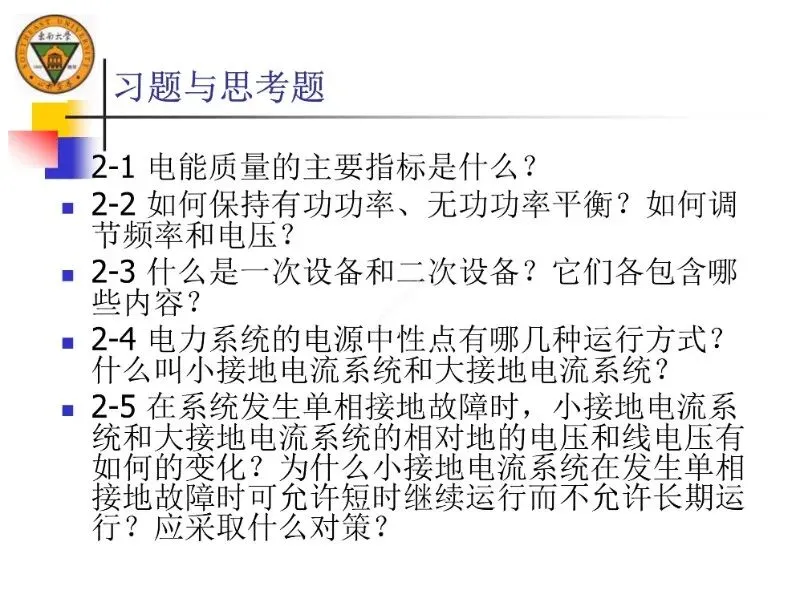

三、预期学习效果

（一）知识掌握

1. 熟练区分一次设备与二次设备的类别及功能，理解电气主接线图的核心要素；

2. 明晰电力系统、电力网、变电站的分类及适用场景，掌握电压、频率等关键参数标准；

3. 精通中性点三种运行方式的原理、特点及故障处理逻辑，牢记负荷分类及供电要求。

（二）能力提升

1. 具备解读电气主接线图、分析配电装置构成的基础能力；

2. 能够理解有功/无功功率平衡对电能质量的影响，掌握调频、调压的核心逻辑；

3. 可根据场景判断中性点运行方式及负荷等级，提升电力系统故障初步分析能力。

（三）应用落地

1. 为电力工程设计、设备运维、系统调度等实操工作提供理论支撑；

2. 帮助新员工快速适应岗位，助力在岗人员规范操作流程、降低安全风险；

3. 为高校学生搭建理论与实践的桥梁，提升就业竞争力。
