教案13:万用表的使用

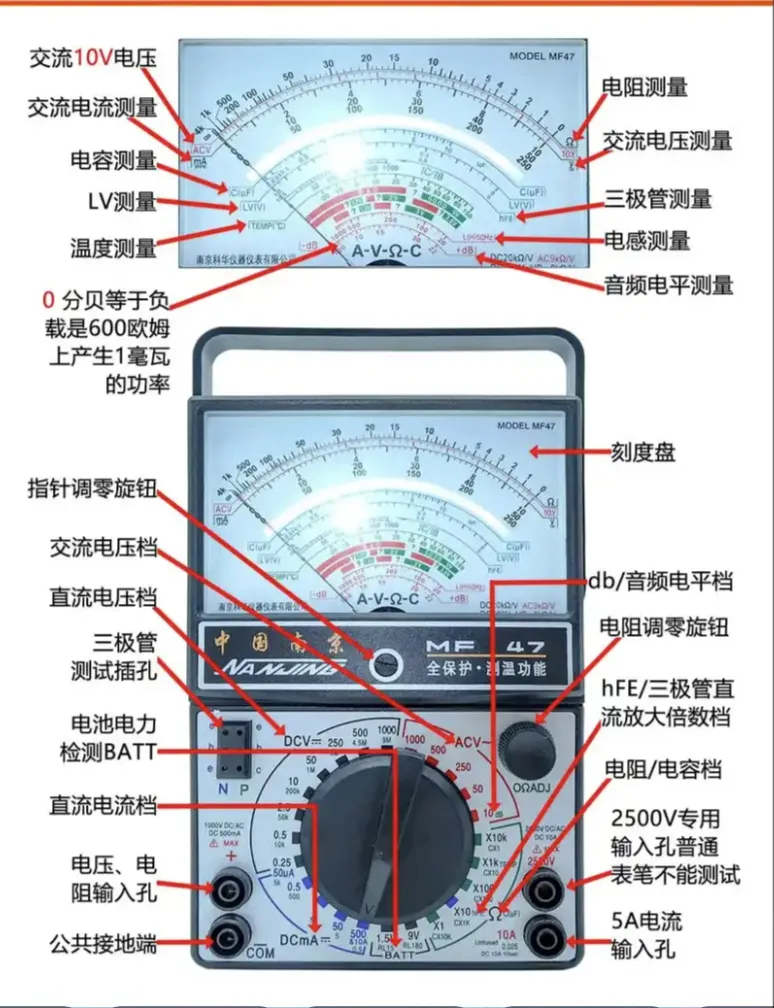

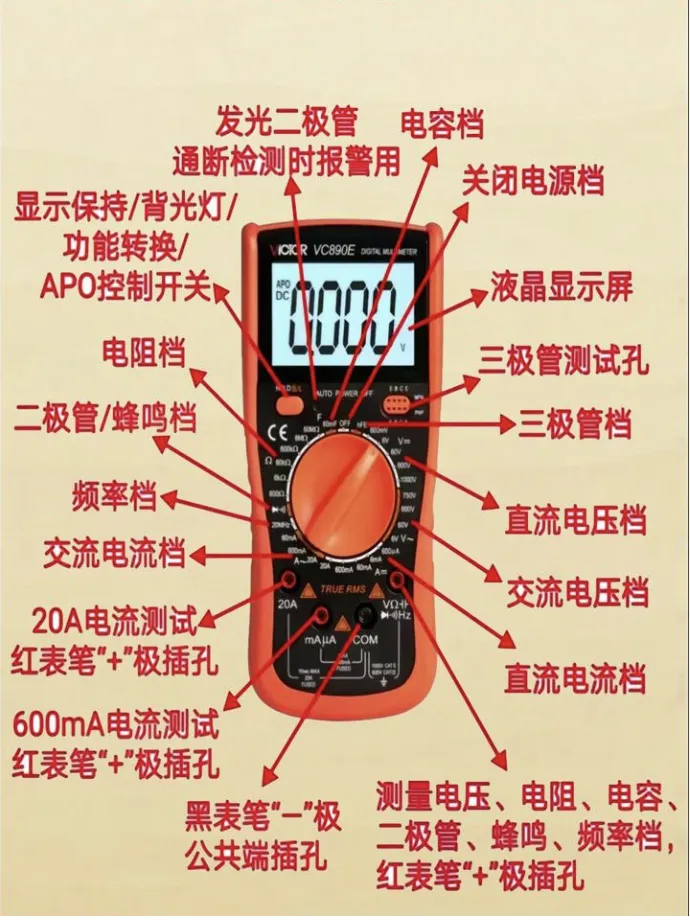

  万能表（又称万用表）是一种多功能电子测量仪器，主要用于测量电压、电流、电阻等电学参数。以下是万能表的基本使用方法：

1. 测量直流电压

• 将红色表笔插入标有“VΩmA”的插孔，黑色表笔插入“COM”插孔。
• 将旋钮调至直流电压档（通常标有“V—”）。
• 将表笔并联到待测电路的两端，读取显示屏上的数值。

1.  ‌                         测量交流电压

• 表笔插法与直流电压相同。
• 将旋钮调至交流电压档（通常标有“V~”）。
• 将表笔并联到待测电路的两端，读取数值。

1. ‌                          测量电阻

• 确保待测电路断电。
• 将旋钮调至电阻档（标有“Ω”）。
• 将表笔连接到电阻两端，读取数值。

1. ‌                         测量电流

• 测量小电流时，将红色表笔插入“VΩmA”插孔；测量大电流时，插入“10A”插孔。
• 将旋钮调至直流或交流电流档（标有“A—”或“A~”）。
• 将表笔串联到电路中，读取数值。

1.  ‌                         二极管测试

• 将旋钮调至二极管档（标有二极管符号）。
• 将红色表笔接二极管正极，黑色表笔接负极，显示屏会显示正向压降。

1. ‌                          通断测试

• 将旋钮调至通断档（通常标有蜂鸣器符号）。
• 将表笔连接到待测线路两端，若线路导通，蜂鸣器会发声。

‌                    注意事项‌

• 测量前确保选择正确的档位，避免损坏仪表。
• 测量高电压或大电流时，务必注意安全，防止触电或短路。
• 更换电池或保险丝时，需先断开电源。
• 使用后及时关闭电源，以节省电量。
