浪涌保护器（SPD）是一种用于限制瞬态过电压并将浪涌电流泄放入地的装置，广泛应用于交流和直流配电系统中。其核心价值在于防止因雷击或操作引起的瞬态过电压对后端设备造成永久性损伤。
二.工作原理详解
SPD的工作过程可分为四个阶段：
正常状态：系统电压稳定，SPD呈高阻态，不影响供电连续性。
浪涌触发：当线路电压超过启动阈值时，内部非线性元件迅速导通，阻抗急剧下降。
能量泄放：形成低阻抗通路，将大部分浪涌电流导入大地。
自动恢复：浪涌结束后，元件恢复高阻态，系统恢复正常运行。
这一机制依赖于“电压钳位”与“能量分流”两大核心技术——前者确保输出电压不超过设定水平，后者实现大电流的安全转移。
三.核心限压元件对比
不同应用场景需选用不同的限压元件。下表列出了主流元件的技术特性及其适用范围：
现代SPD常采用多级协同设计，结合上述元件优势，实现粗保护+细保护的组合策略。
四.SPD等级划分（Type I / II / III）
根据IEC 61643-11:2025标准，SPD按测试波形和安装位置分为三级，各级参数如下表所示：
| | | |
|---|
| 测试波形 | | | |
| 冲击电流（Iimp） | | | |
| 标称放电电流（In） | | | |
| 最大放电电流（Imax） | | | |
| 电压保护水平（Up） | | | |
| 最大持续工作电压（Uc） | | | |
| 典型安装位置 | | | |
Type I承担大能量泄放，属粗保护；
Type II进一步衰减残压，属中保护；
Type III提供精细钳位，专用于末端设备。
值得注意的是，随着光伏、储能和电动汽车充电桩的普及，直流SPD（DC SPD）已成为标配。
五.个数选择方法：如何确定安装几个SPD？

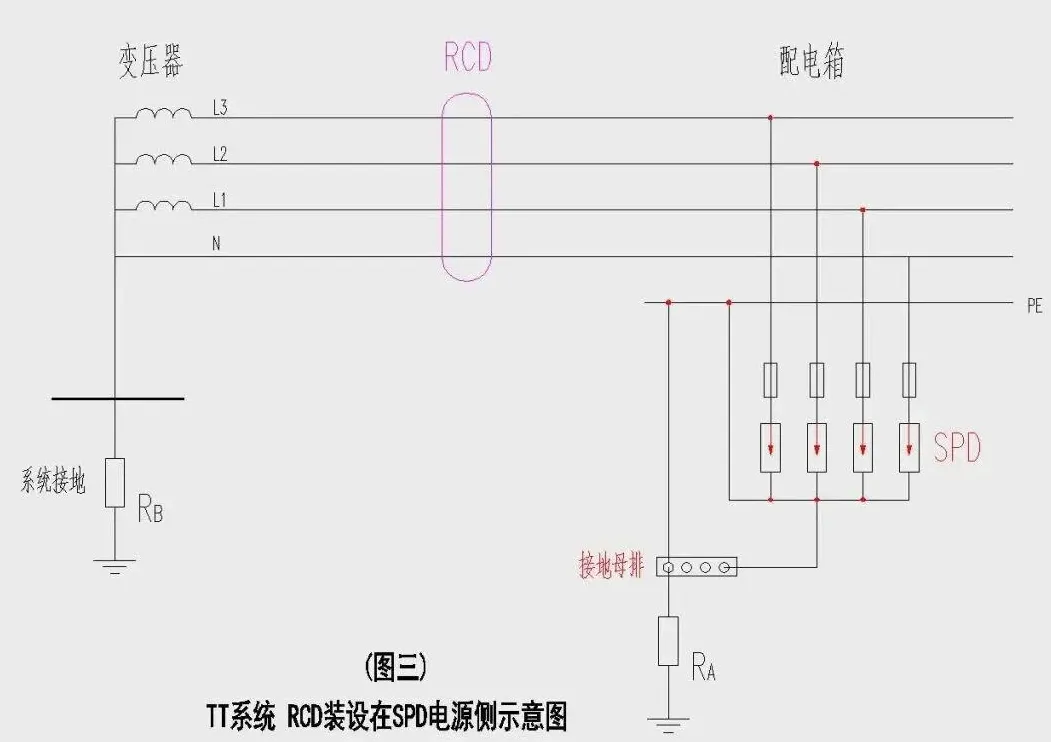

SPD的数量并非固定值，而是由供电系统类型（TN-S、TT、IT等）、RCD安装位置以及是否引出中性线共同决定。忽略这些因素可能导致保护失效或安全隐患。

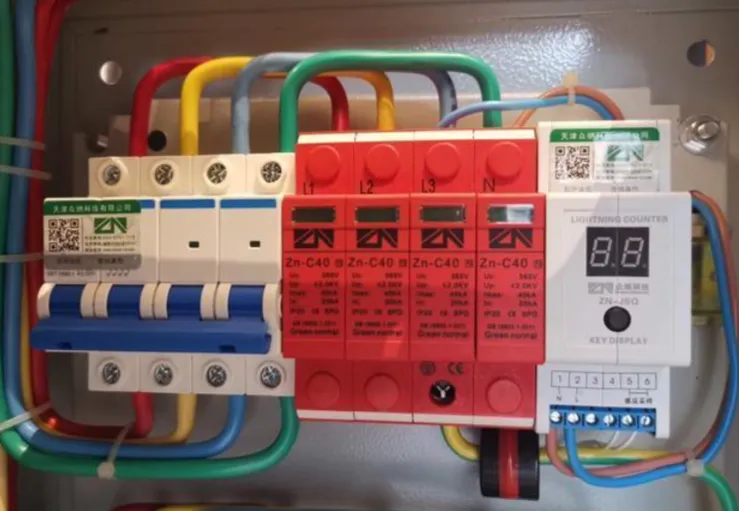

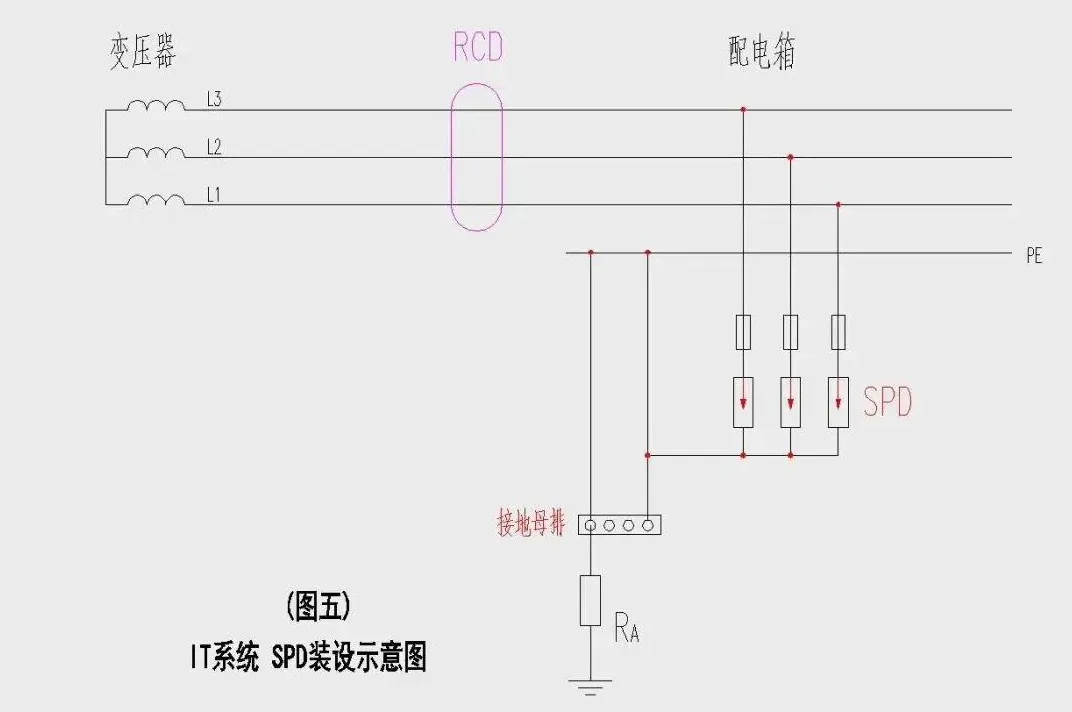

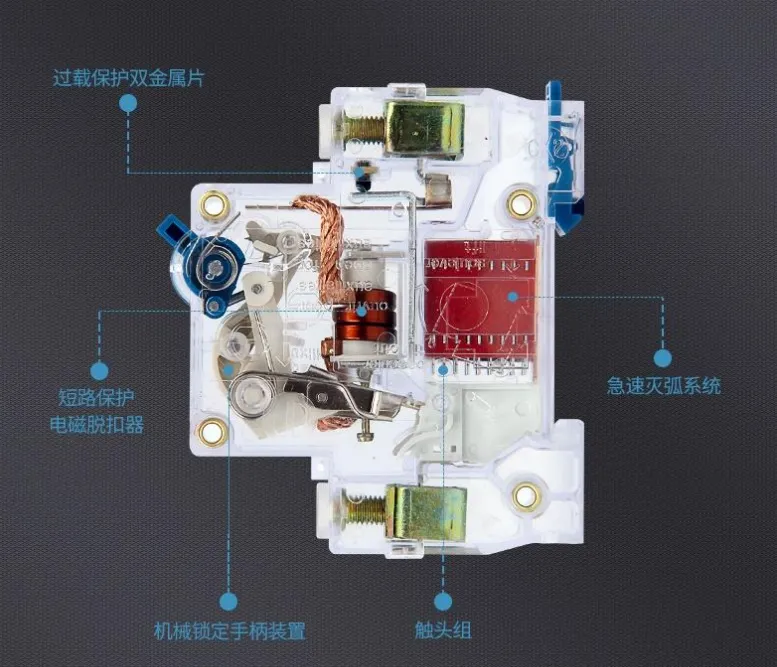

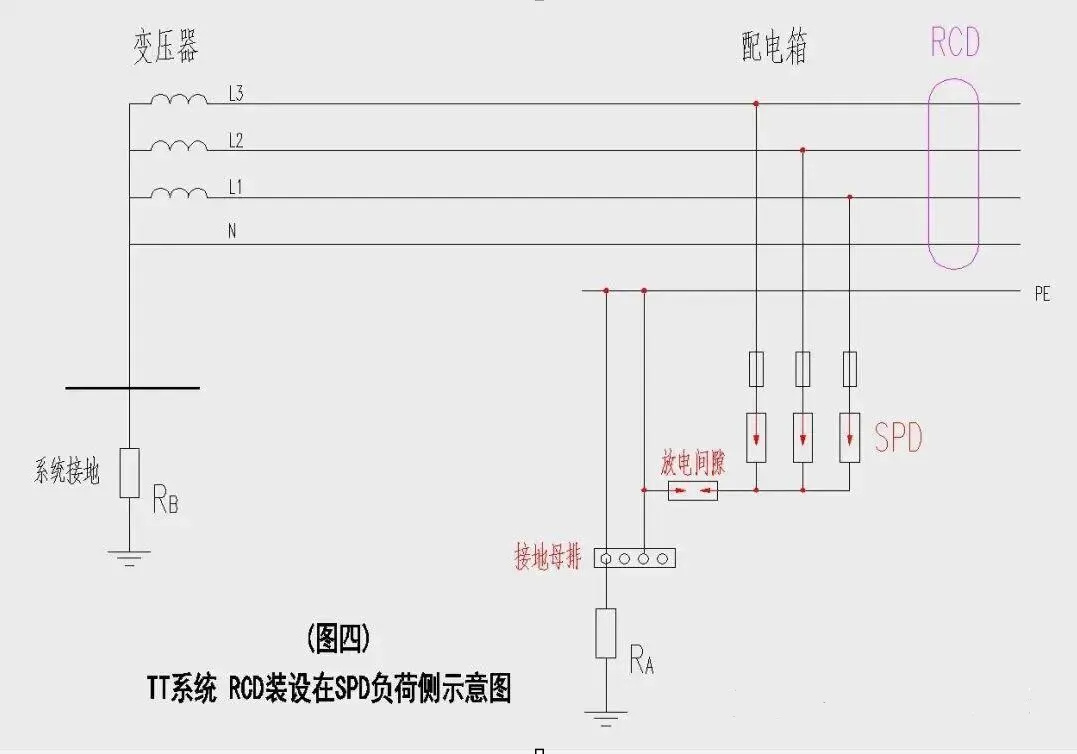

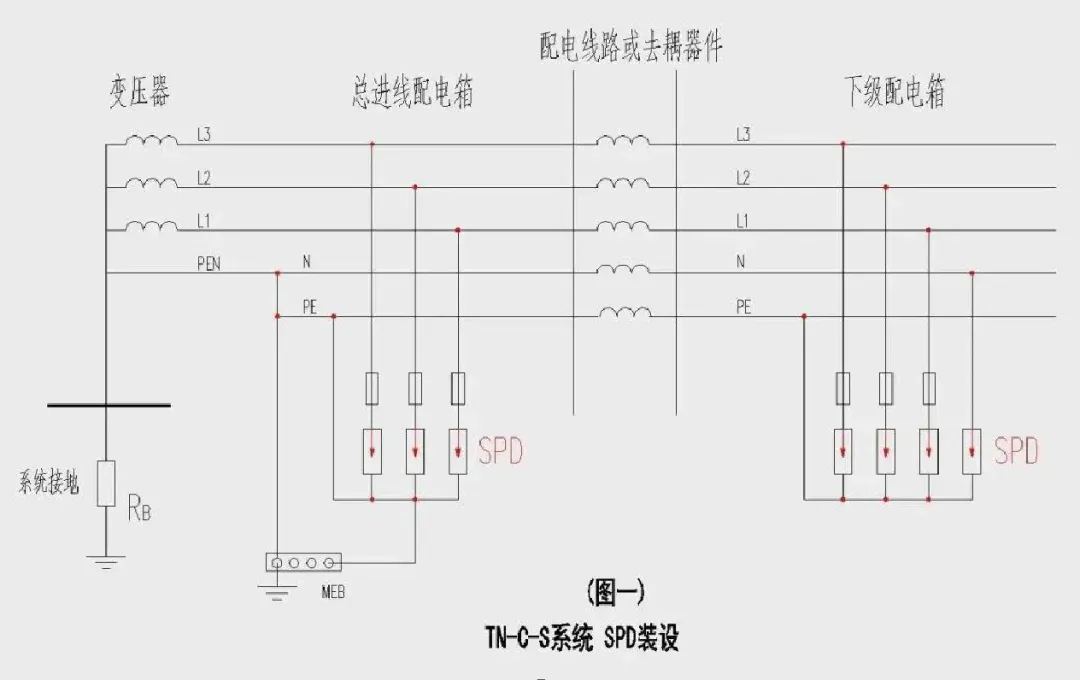

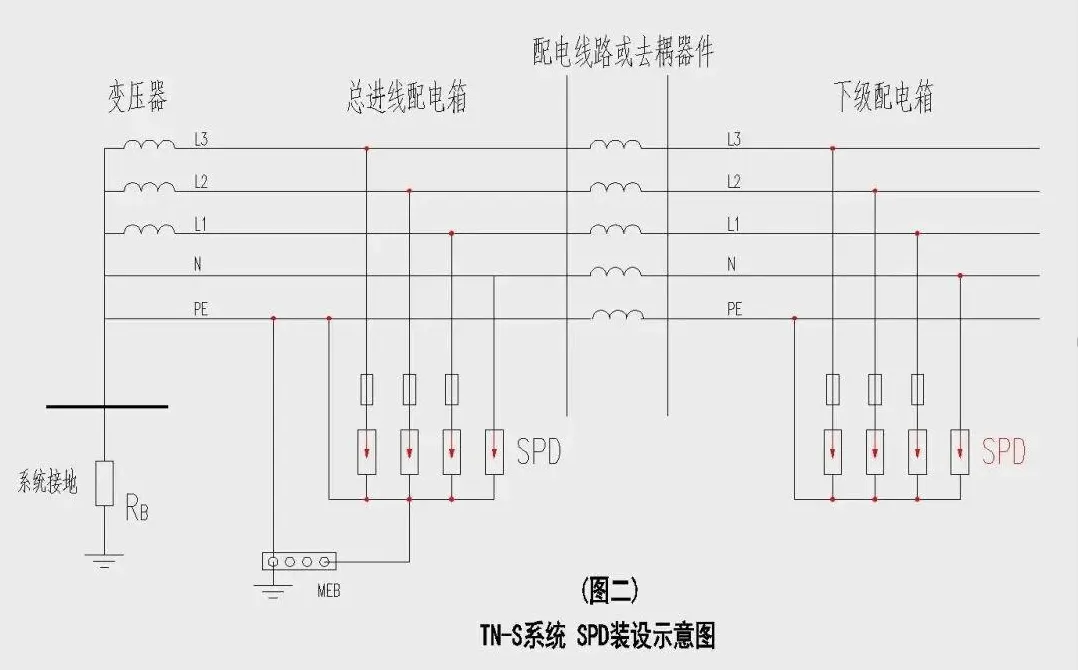

以下表格总结了不同接地系统下的SPD配置方案：

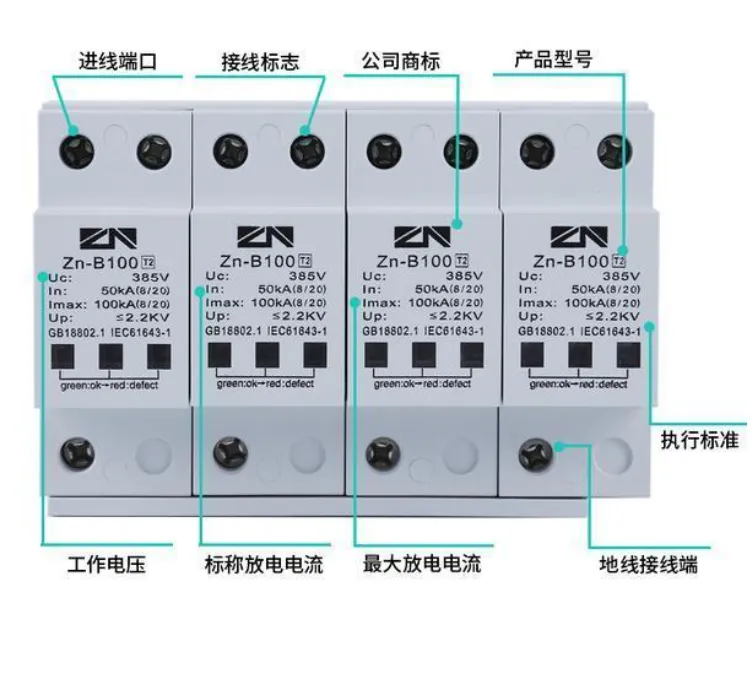

“P数”代表SPD内部保护模块的数量，直接影响接线方式。常见P数及其应用如下：
| | | |
|---|
| | | |
| | | |
| | | |
| | | |
| | | |
| L1-PE, L2-PE, L3-PE 和 N-PE | | |
在实际工程中，通常采用三级防护体系：
- 一级（T1）：安装于建筑物总配电柜，使用Iimp ≥ 12.5kA的SPD，在TN-S系统中应配置4P型，在TN-C-S系统首端可配置3P型 。
- 二级（T2）：安装于楼层配电箱，Imax ≥ 40kA，普遍采用4P结构以确保N线保护 。
- 三级（T3）：安装于终端插座，一般也为4P配置，Up ≤ 1.2kV 。
各级之间应满足能量协调关系：Up1 ≥ 1.5 × Up2 ≥ 1.5 × Up3，以实现逐级衰减。
六.注意事项：安装与维护的关键点
安装位置与分级参数
| | |
|---|
| | 抵御直击雷或大能量浪涌，用于LPZ0→LPZ1区界面 |
| Imax ≥ 40kA（8/20μs），Up ≤ 1.5kV | |
| | |
多级防护建议电缆间距≥10米或加装退耦电感，避免能量反射影响配合效果。
常见错误与规避措施
定期检测与维护
- 状态指示窗口：绿色表示正常，红色表示需更换。部分型号配备LED告警灯或遥信触点，可接入BMS系统实现远程监控 。
- 检测频率：每年雷雨季前检测一次，测量漏电流（应<1mA）和残压 。
- 更换标准
