一、 基本概念与机构分析

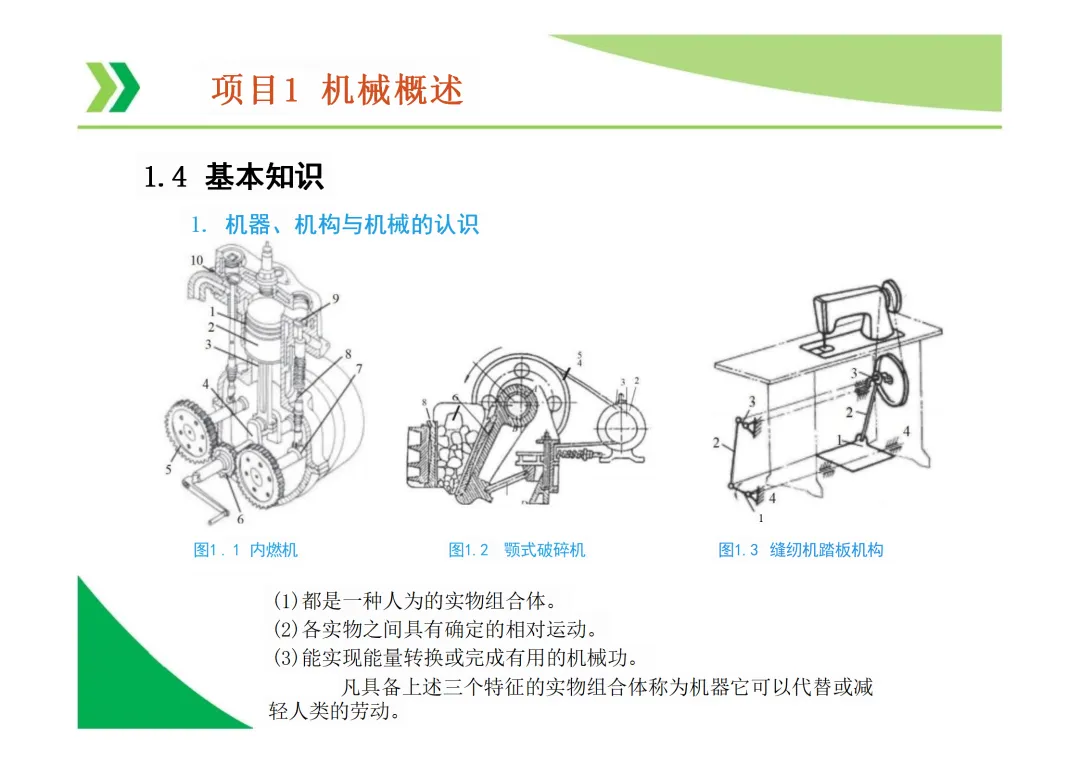

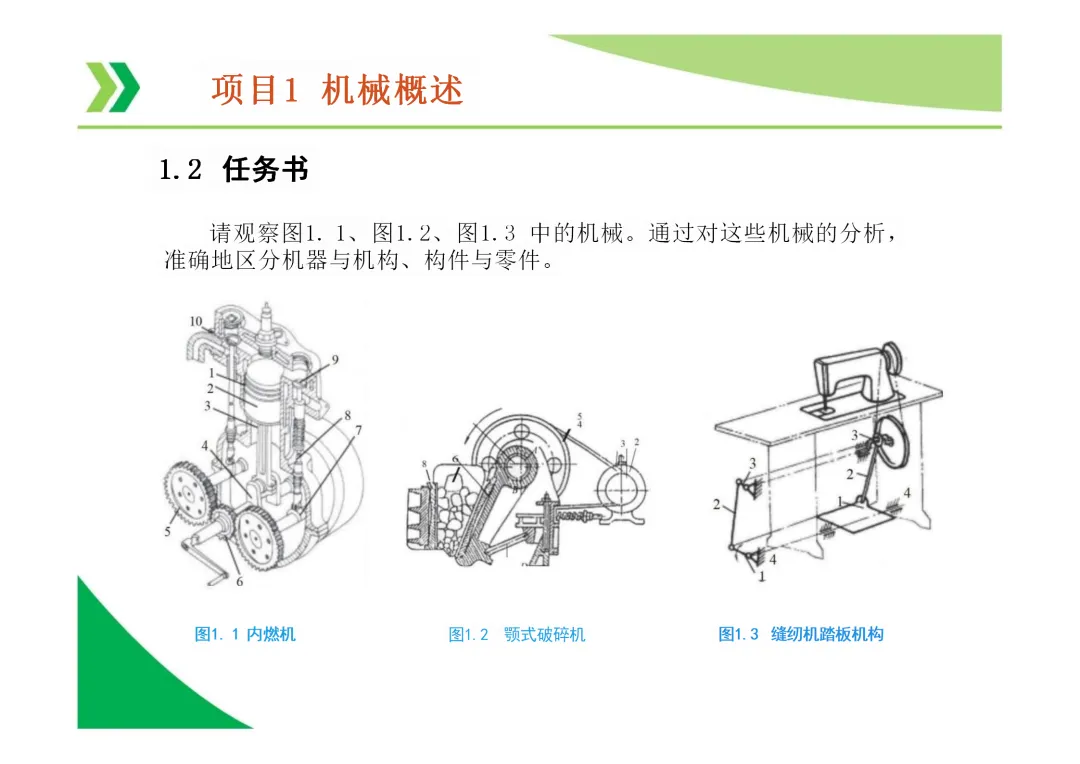

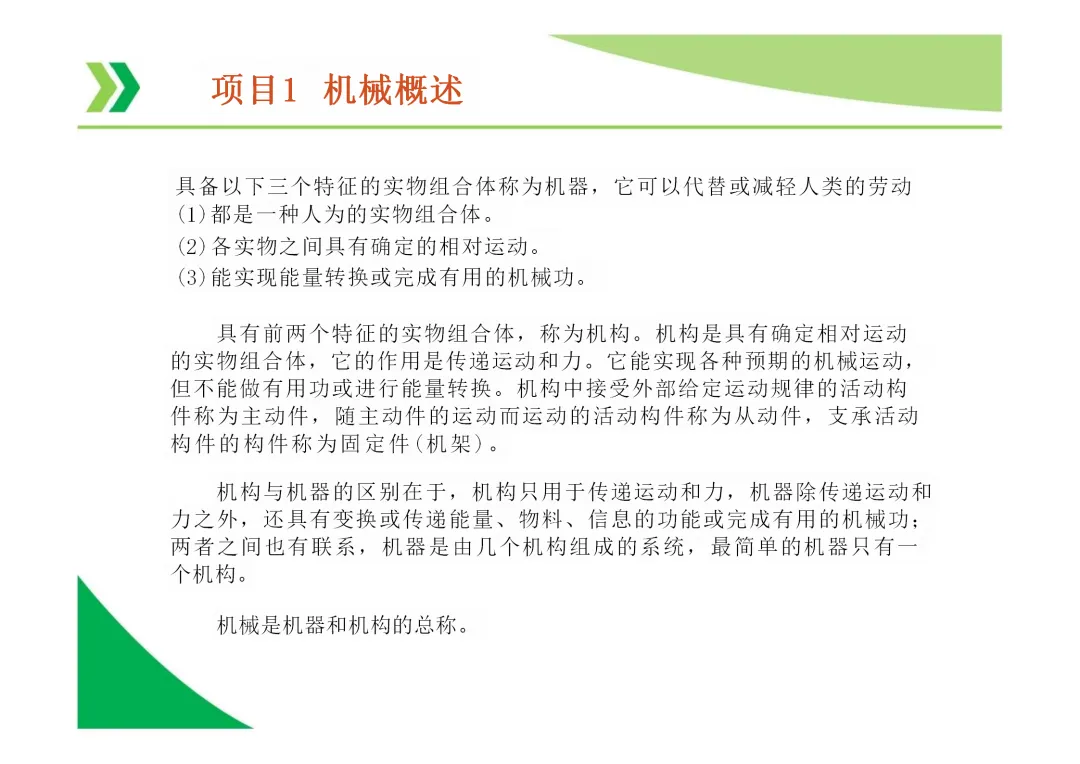

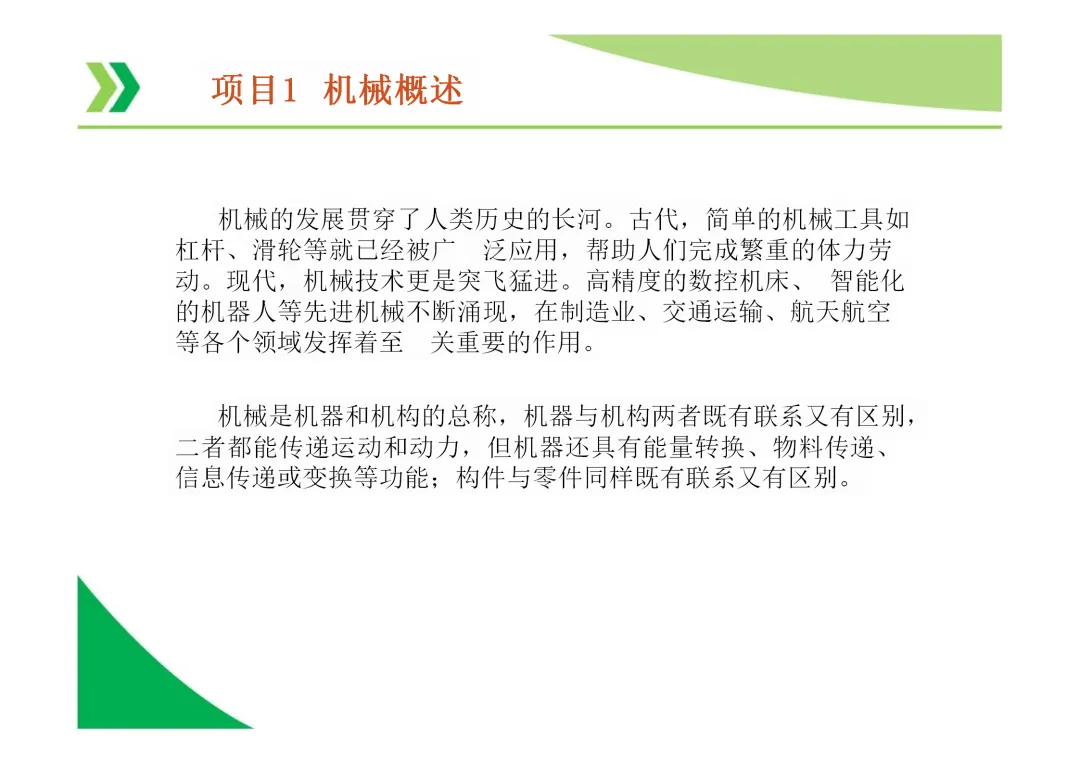

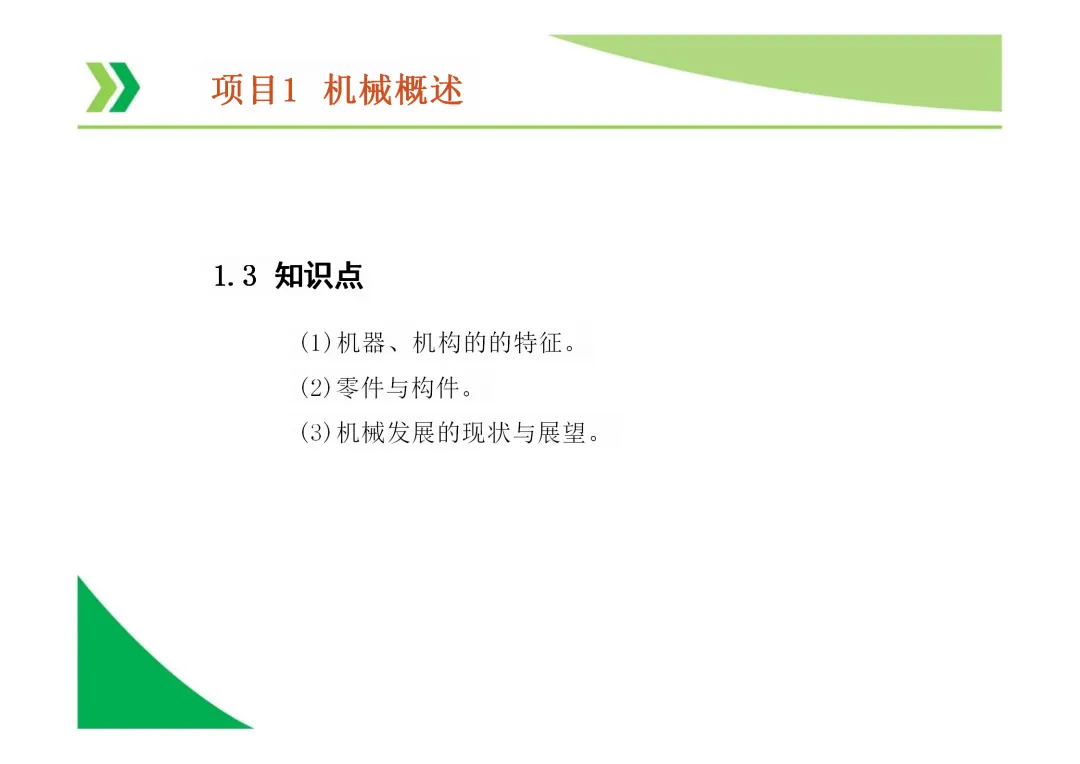

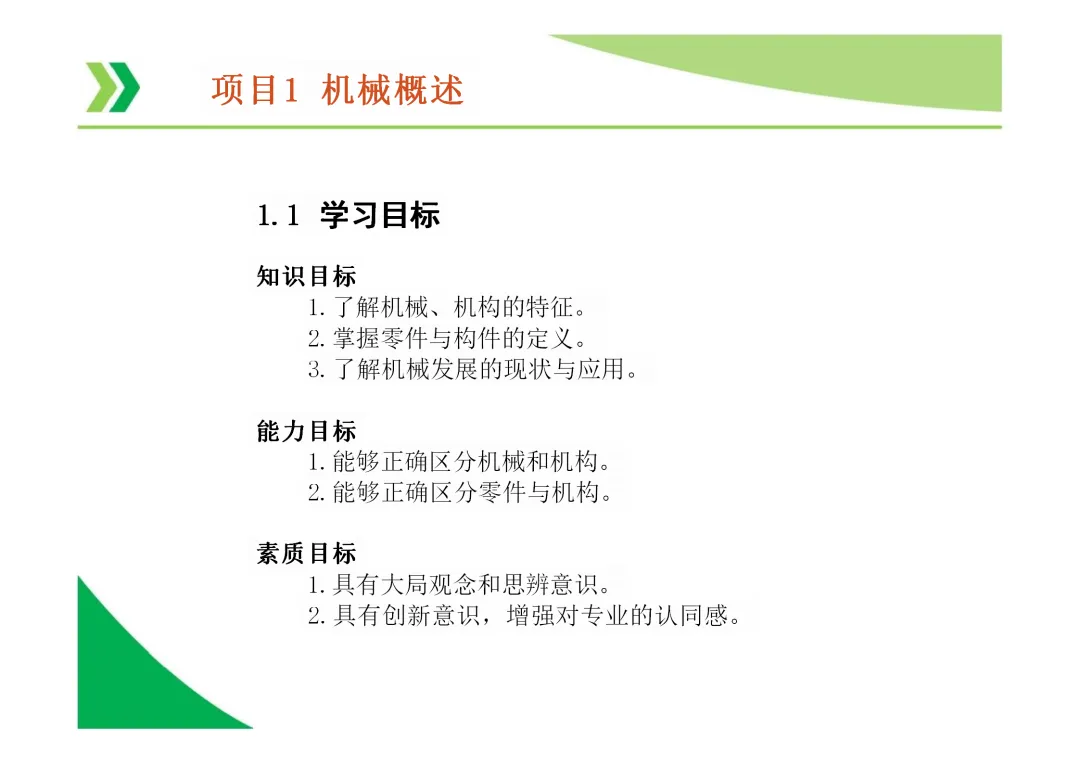

机器与机构的区别：机器能实现能量、物料或信息的转换与传递，而机构仅用于传递运动和力，不考虑能量转换。

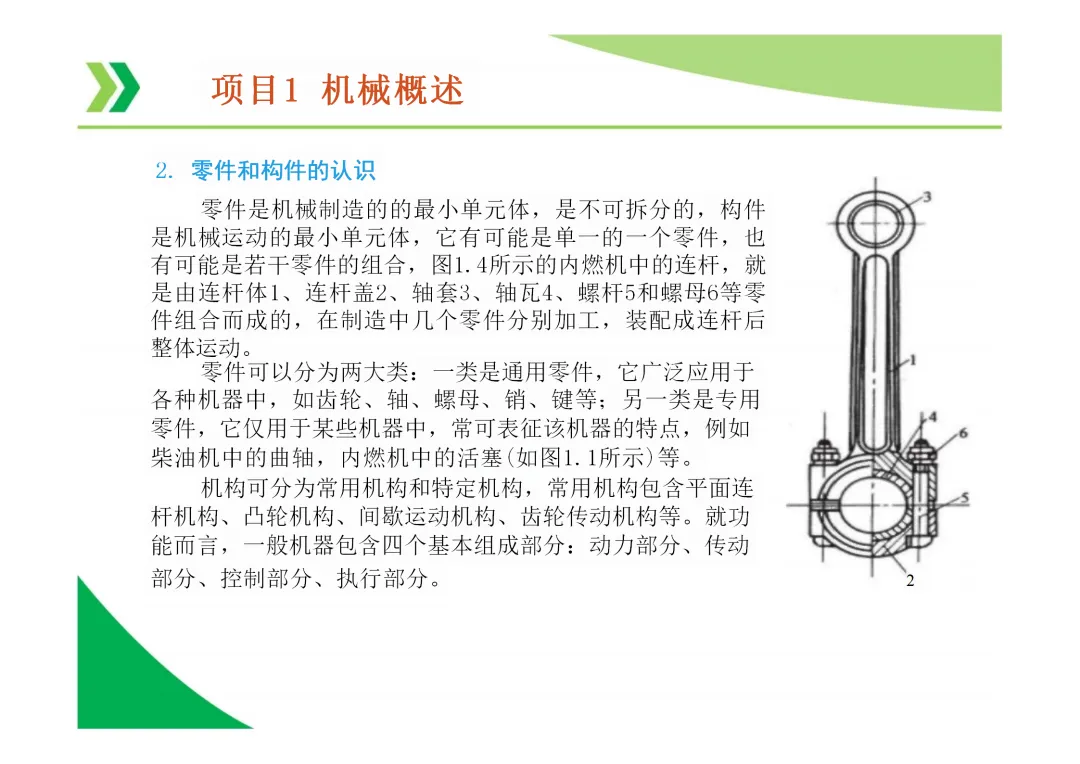

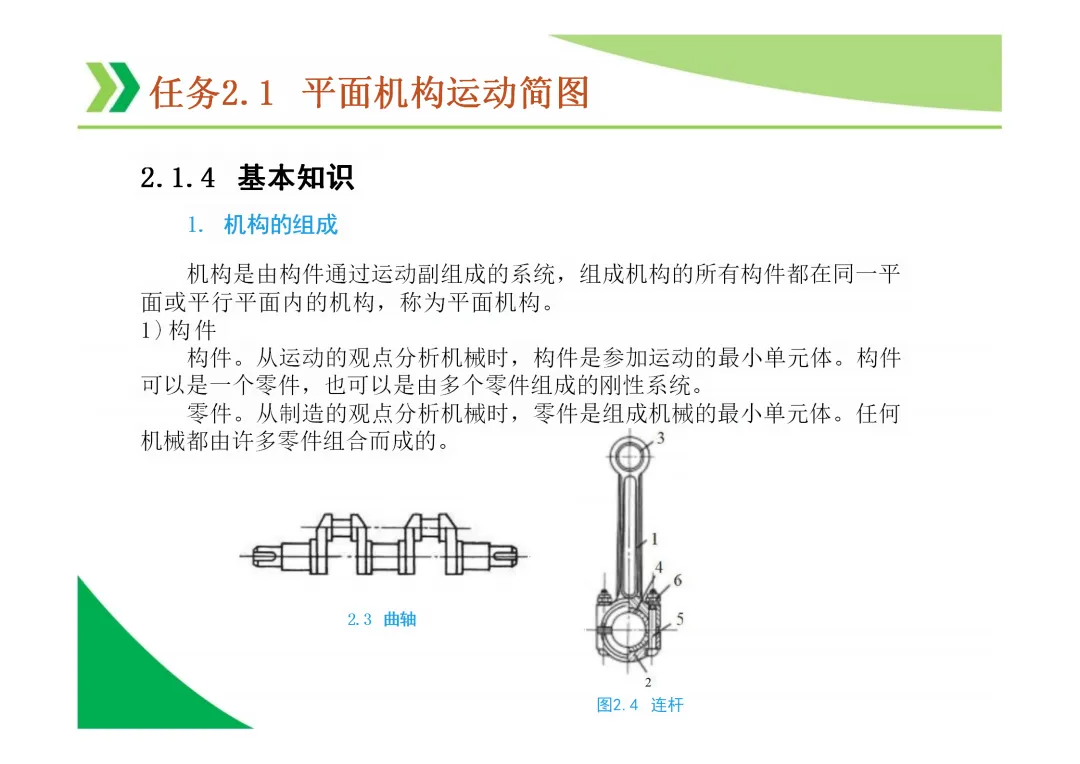

构件与零件的区别：构件是运动的单元，可以是一个或多个零件；零件是制造的单元。

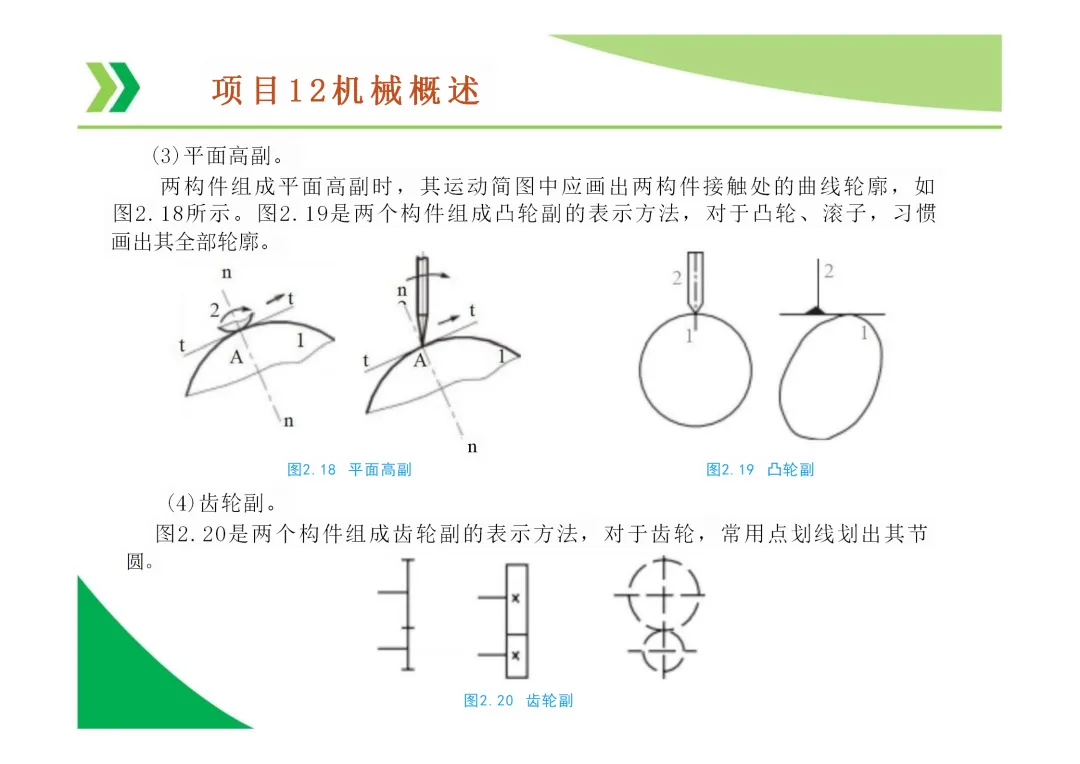

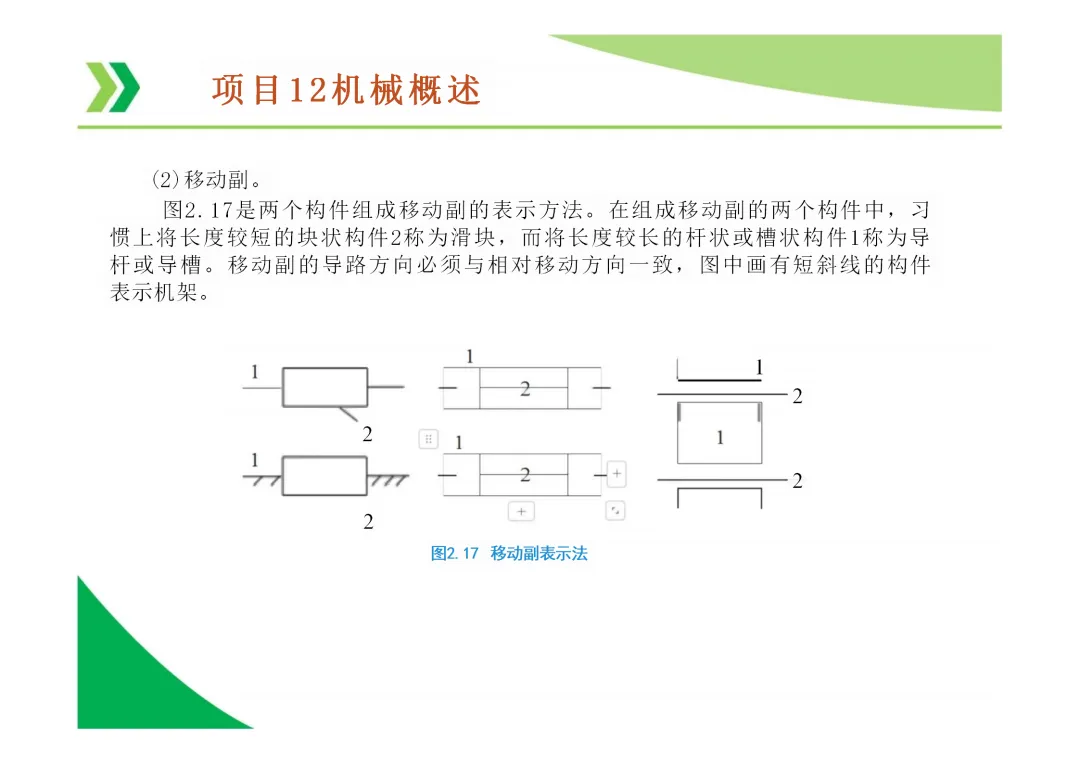

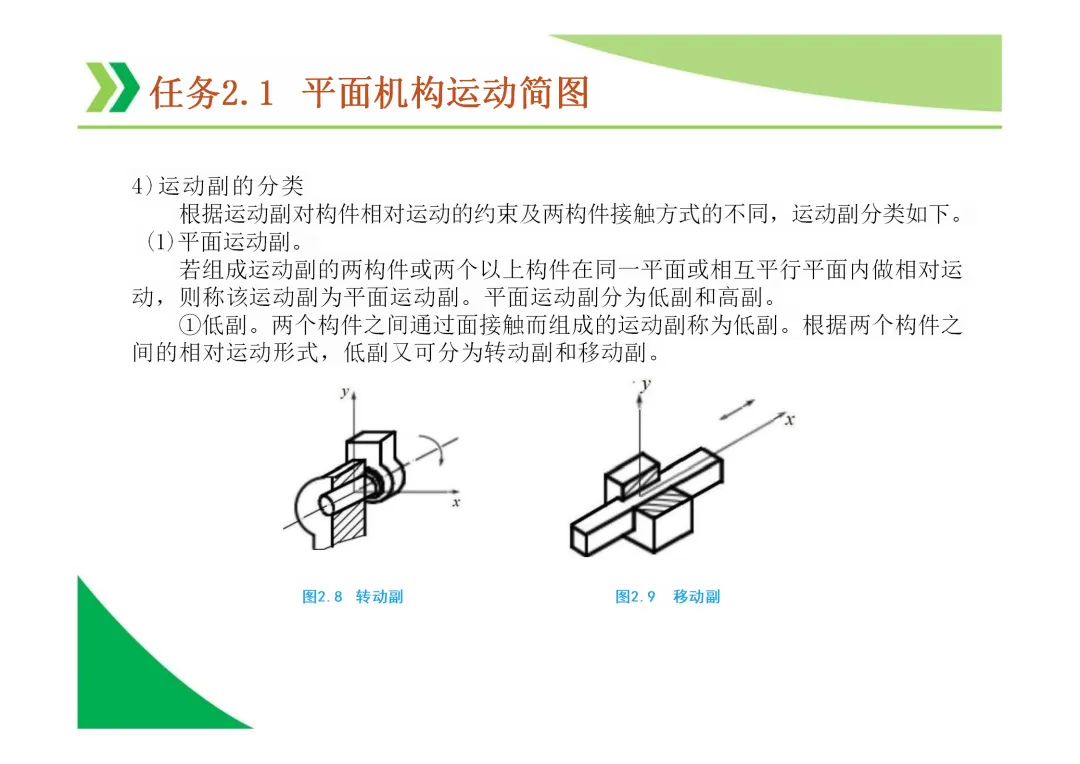

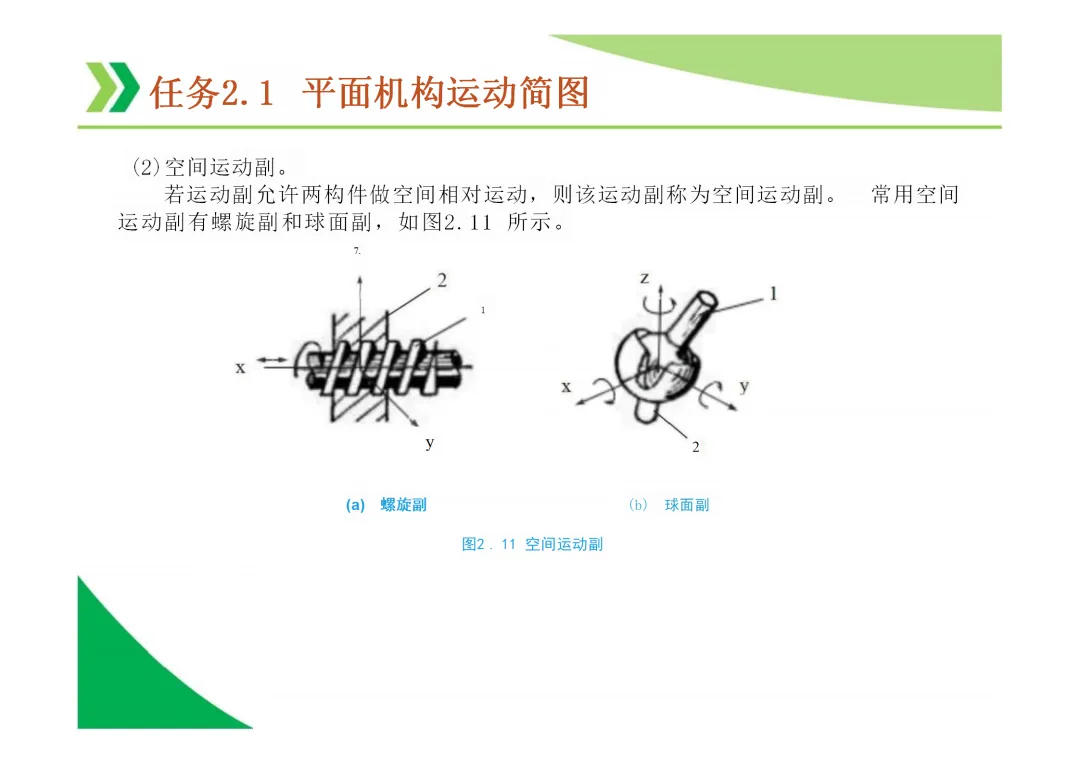

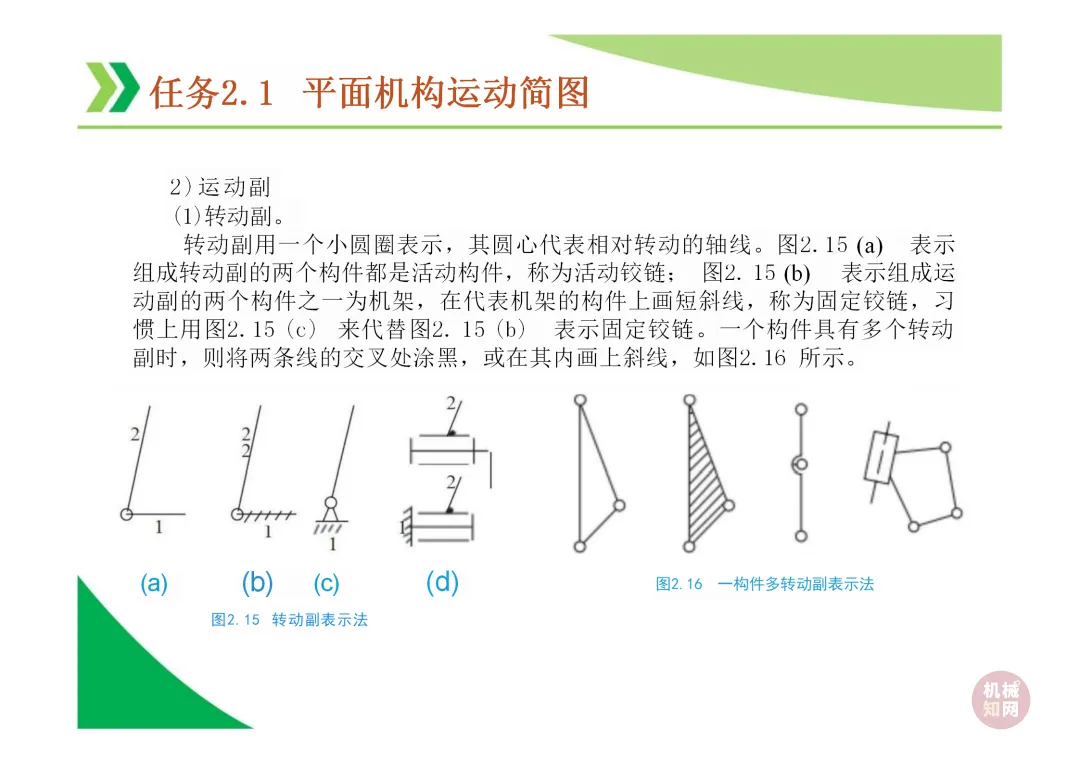

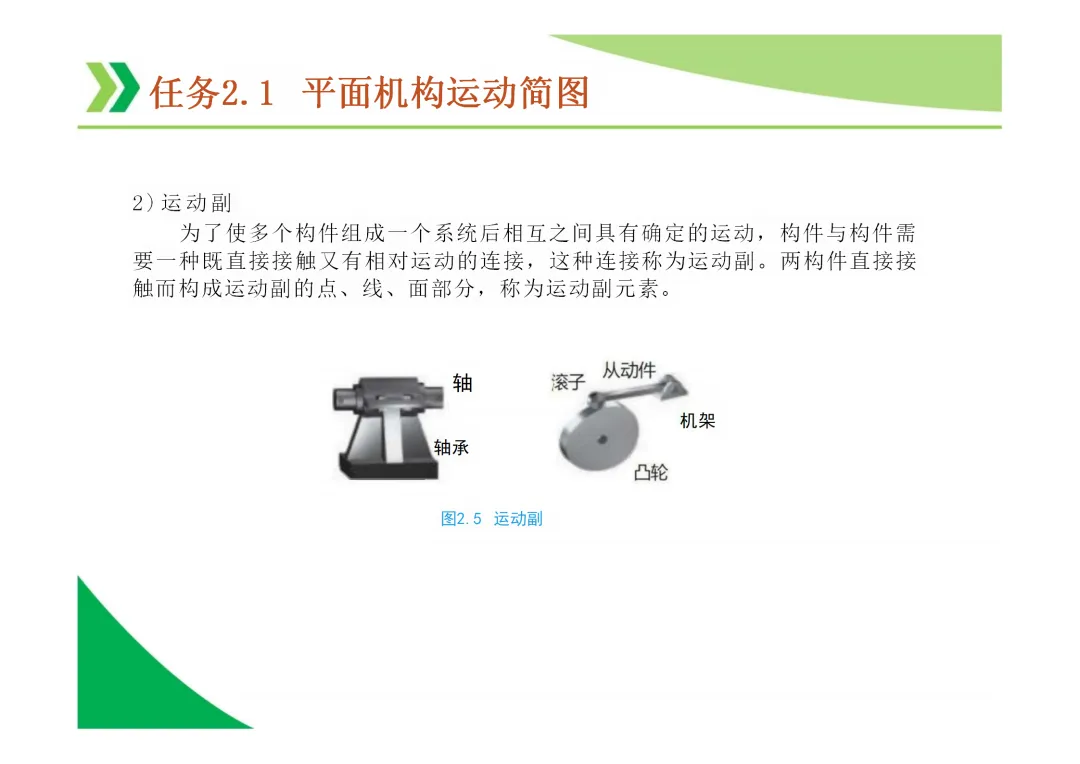

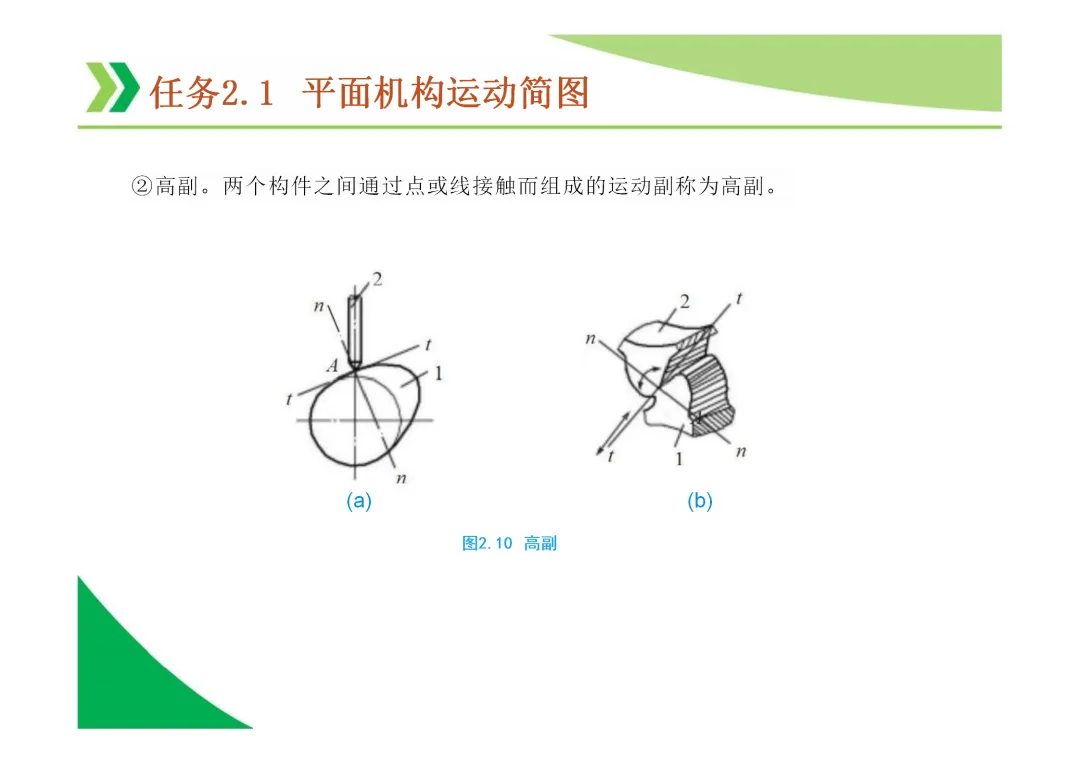

运动副：两构件直接接触并能产生相对运动的连接。分为低副（面接触，如转动副、移动副）和高副（点或线接触）。

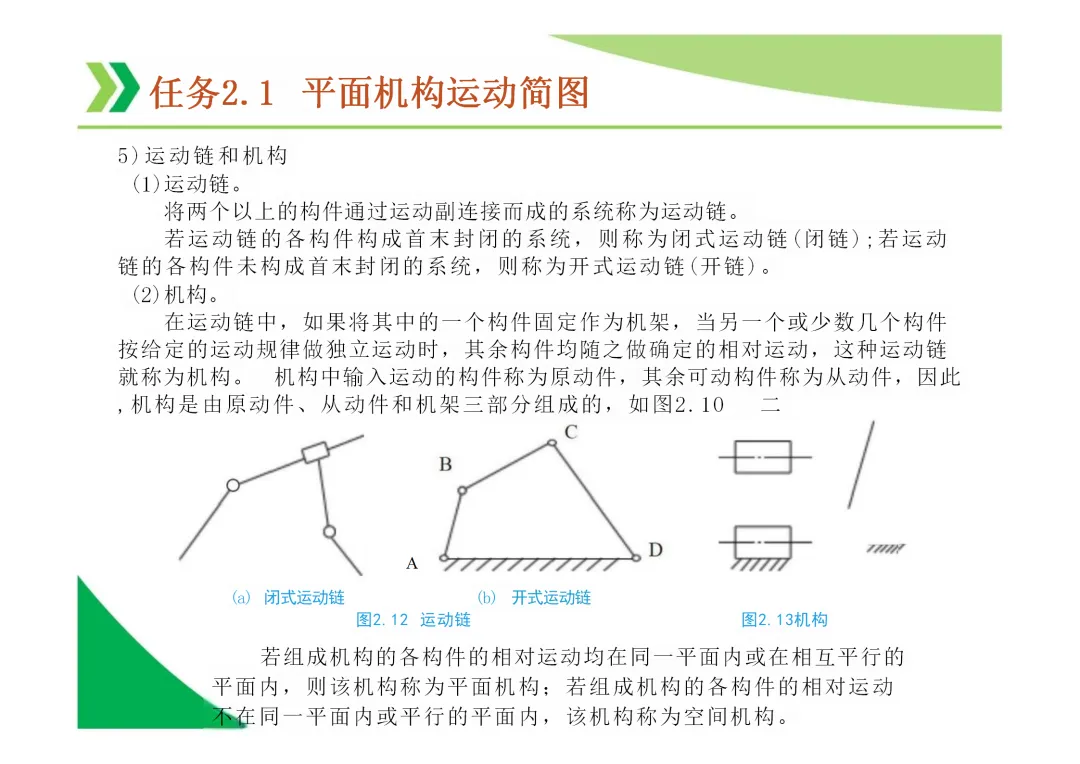

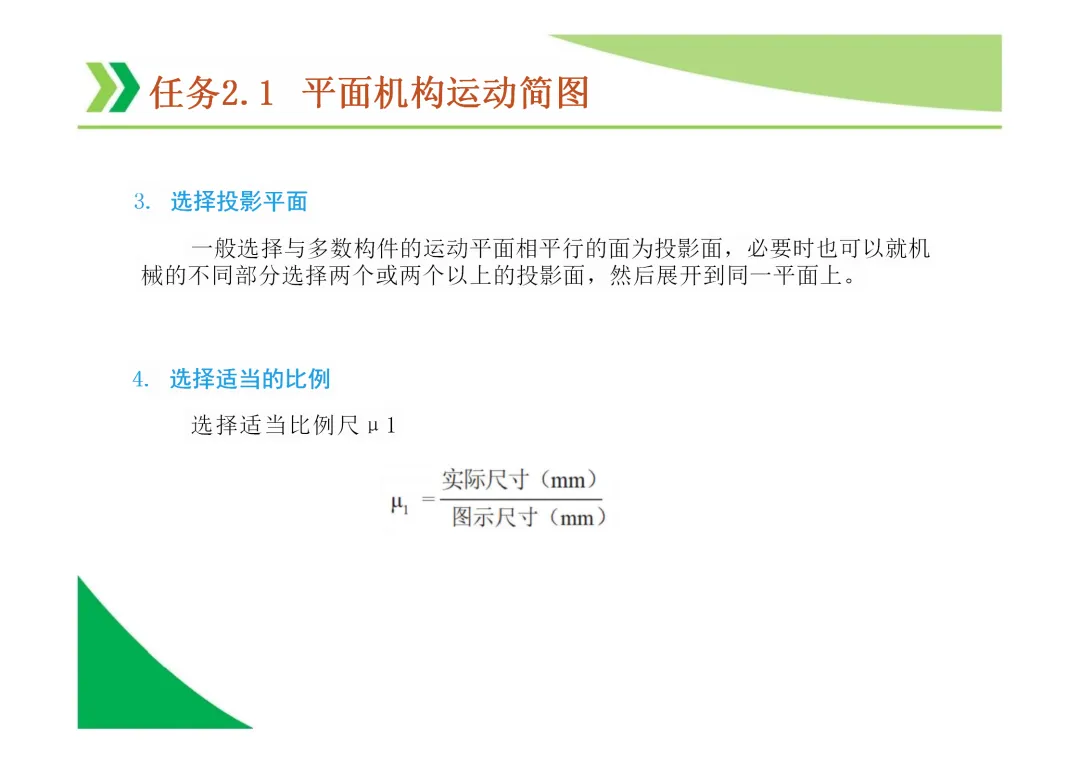

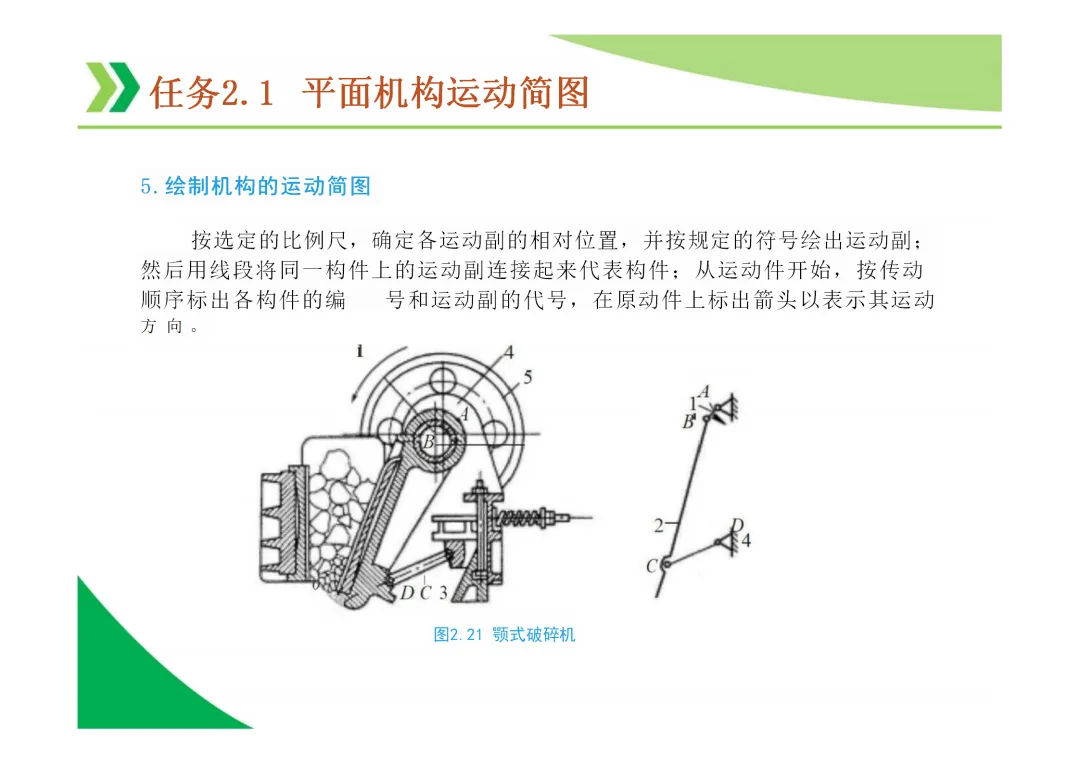

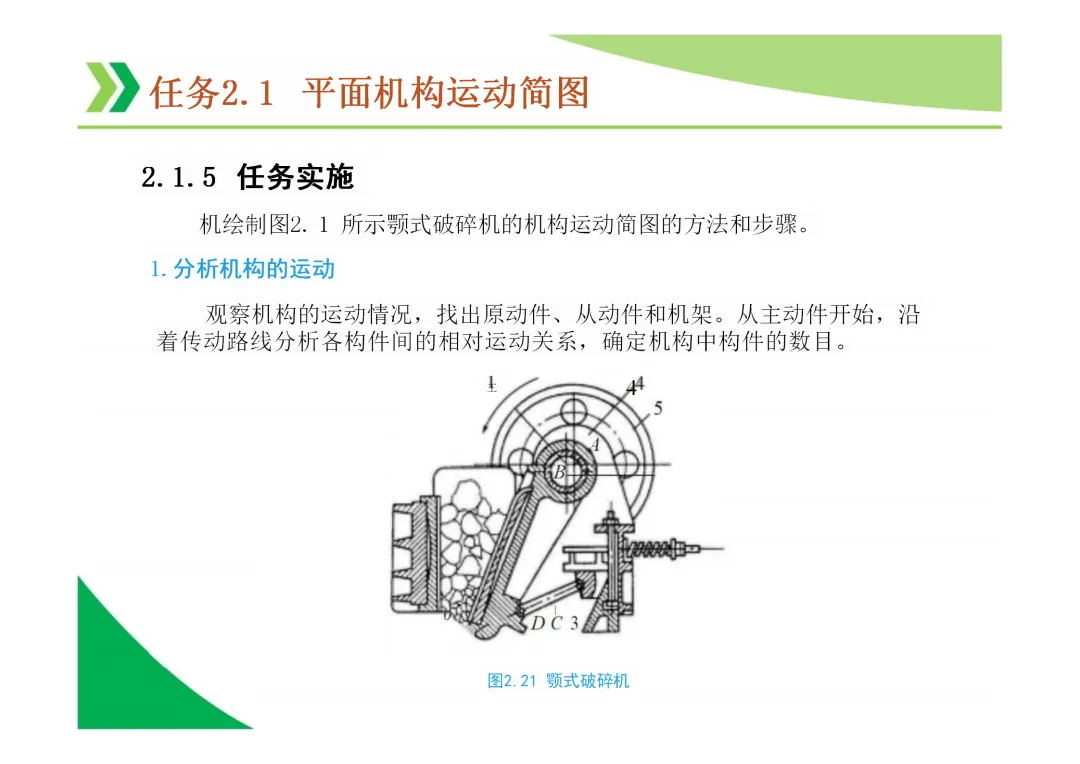

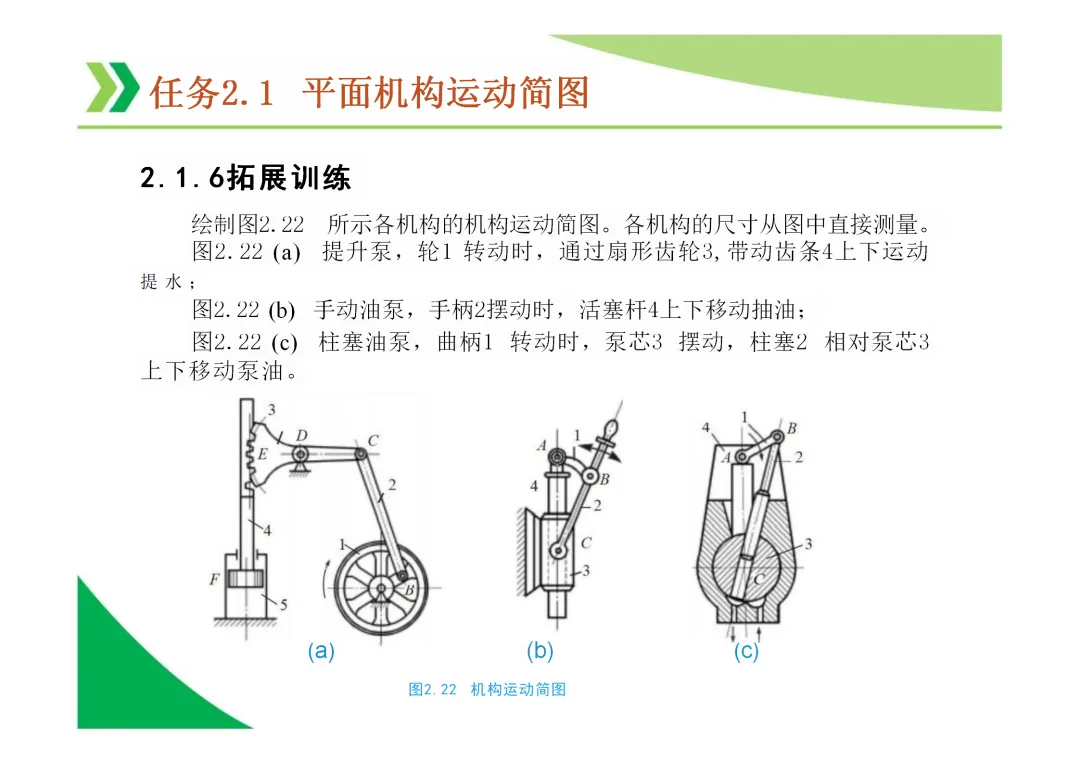

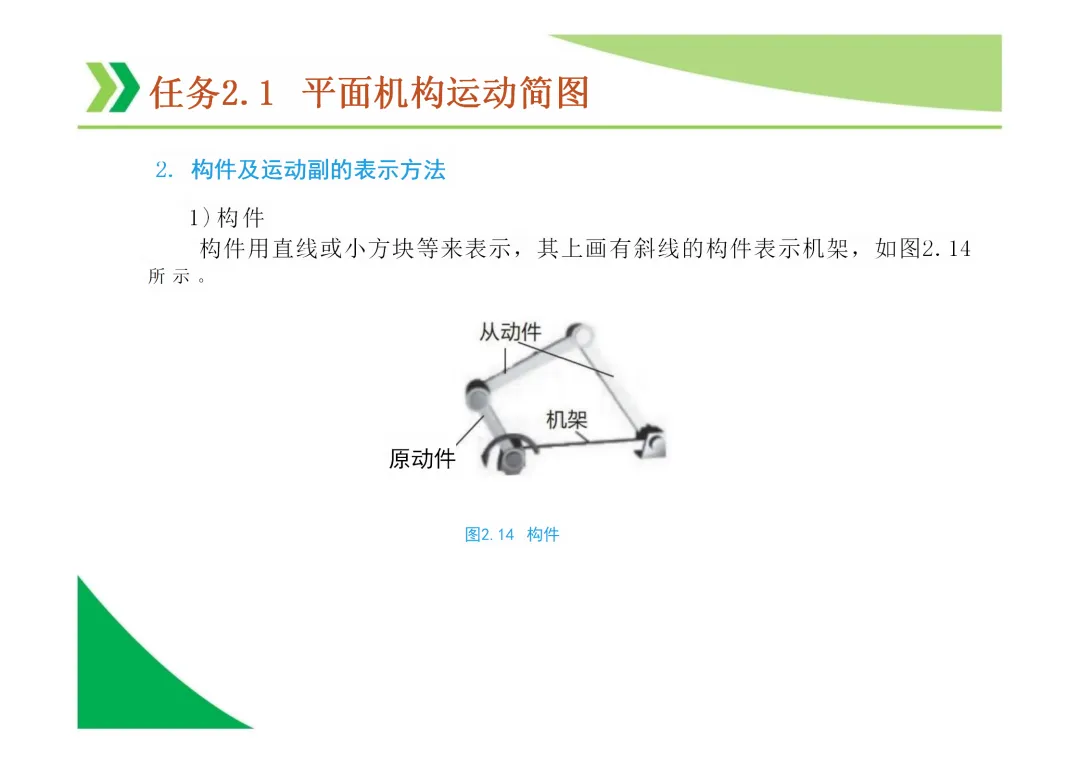

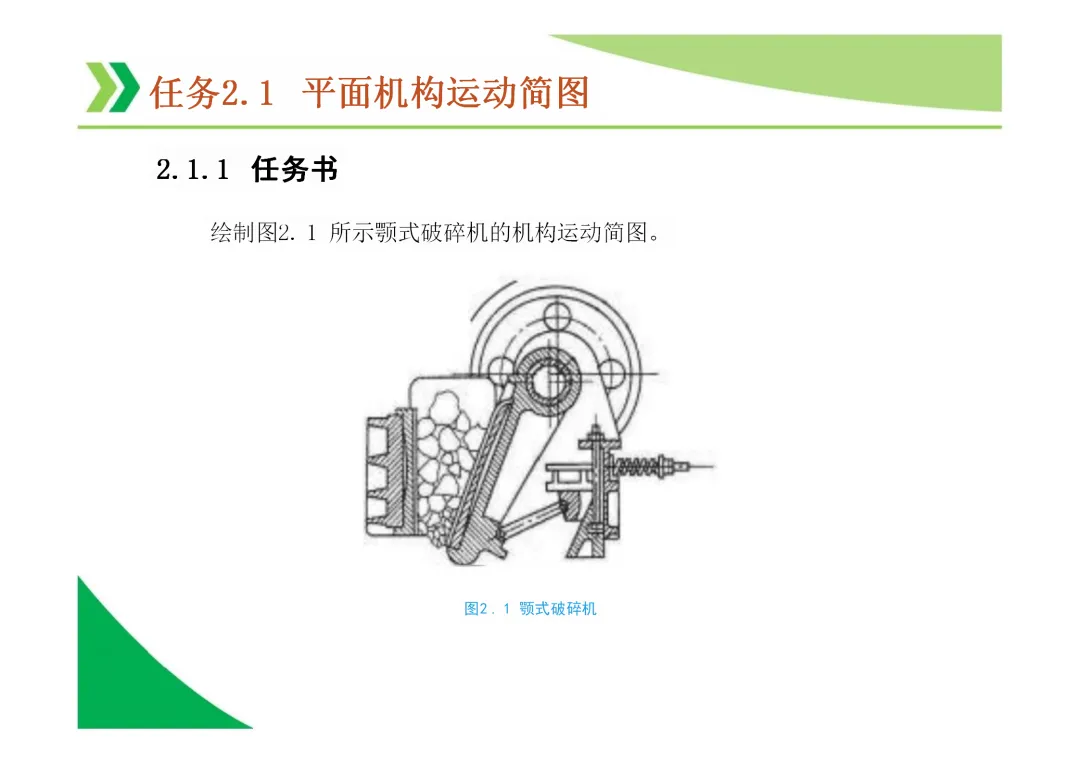

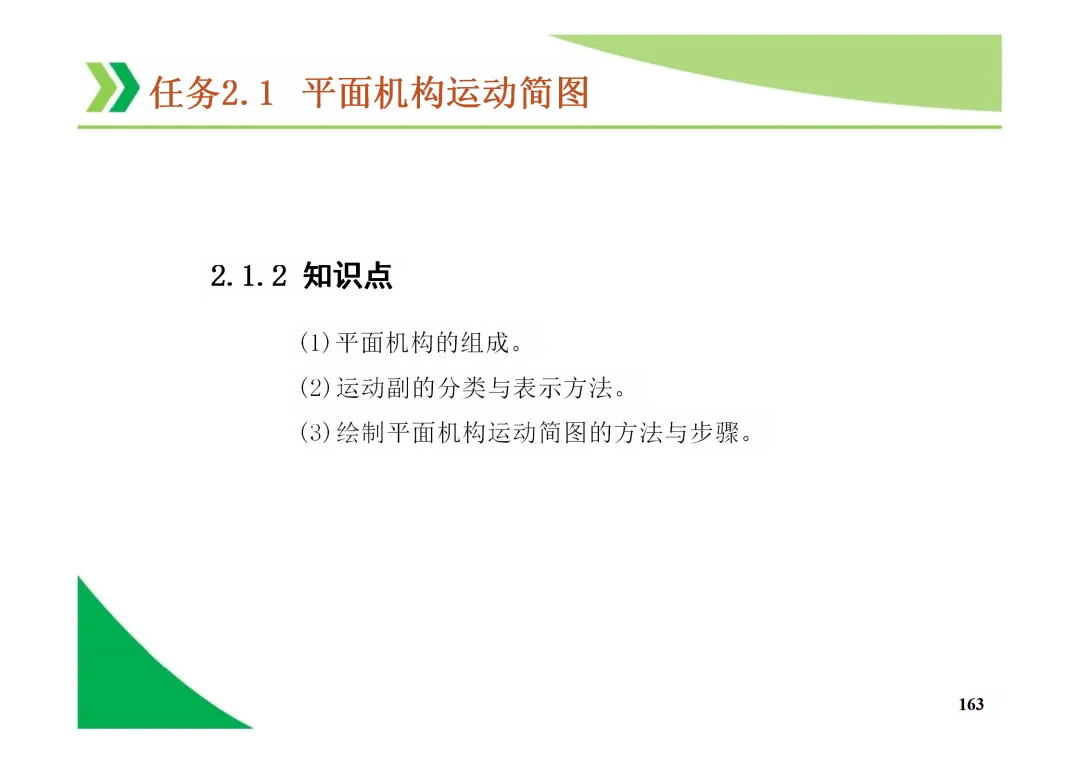

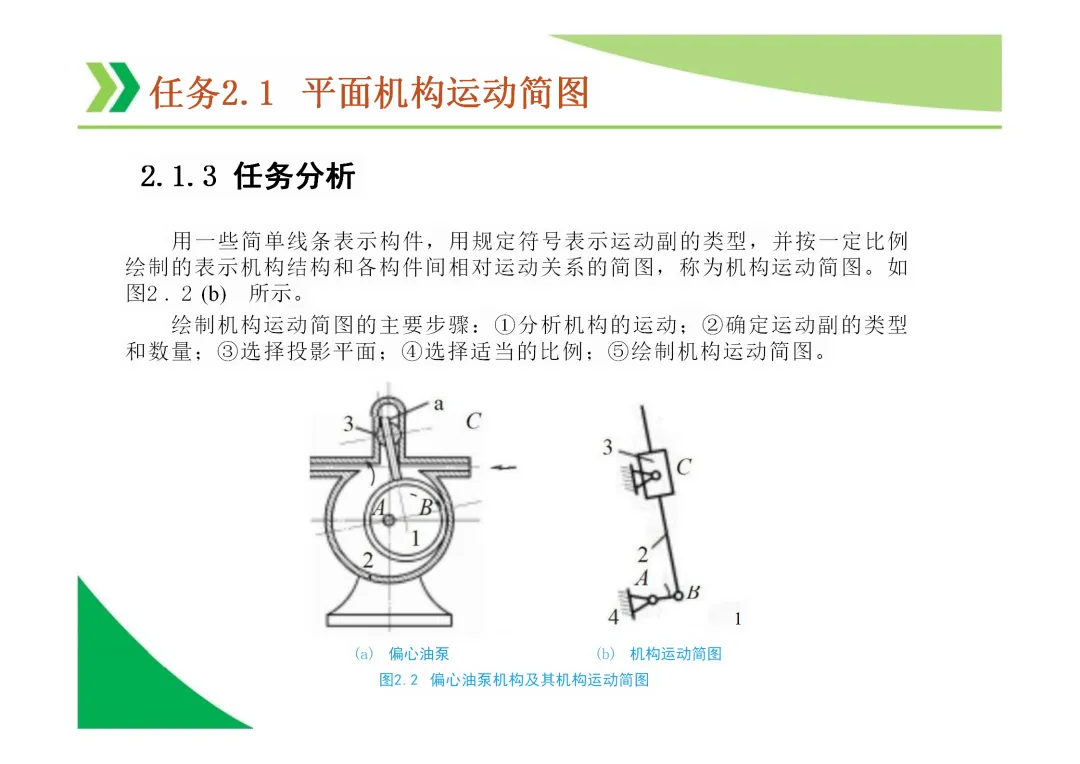

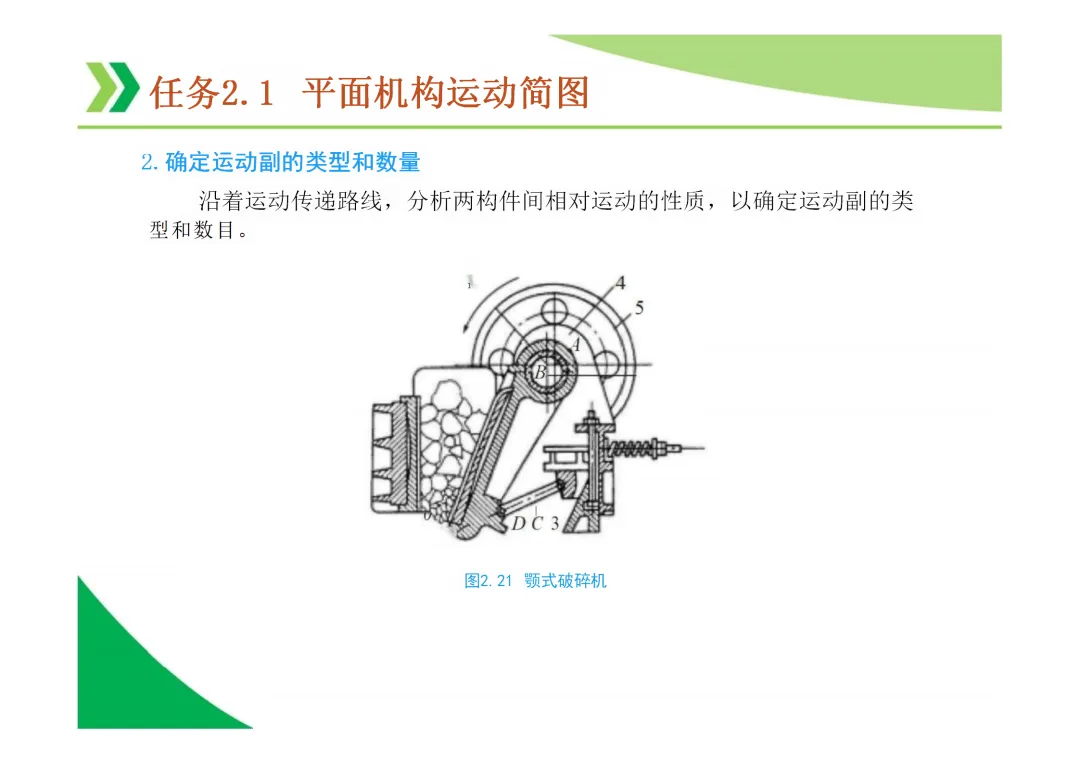

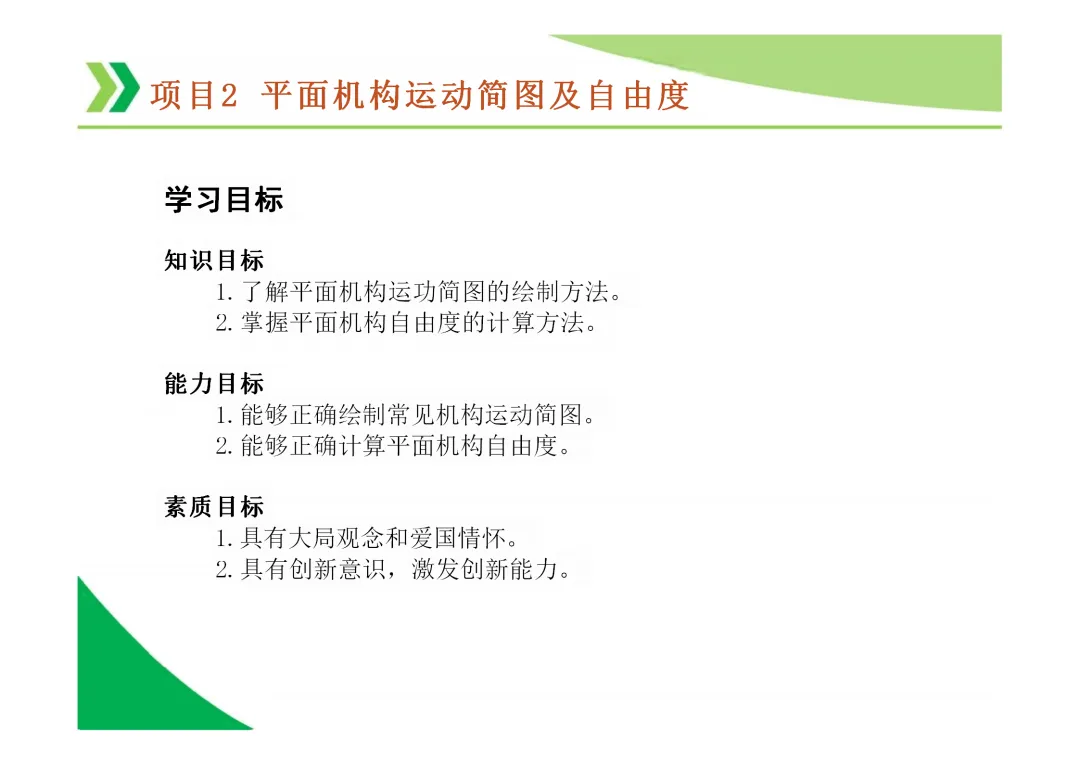

机构运动简图：用简单线条和符号表示机构各构件间运动关系的图形，是分析机构的基础。

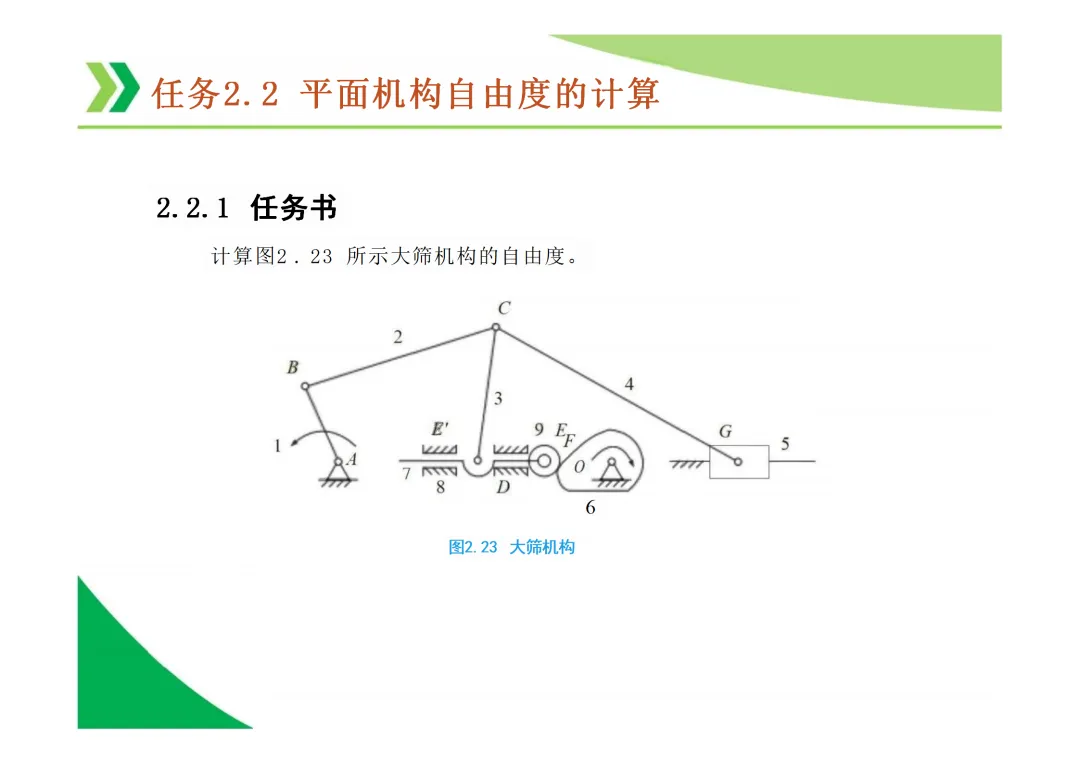

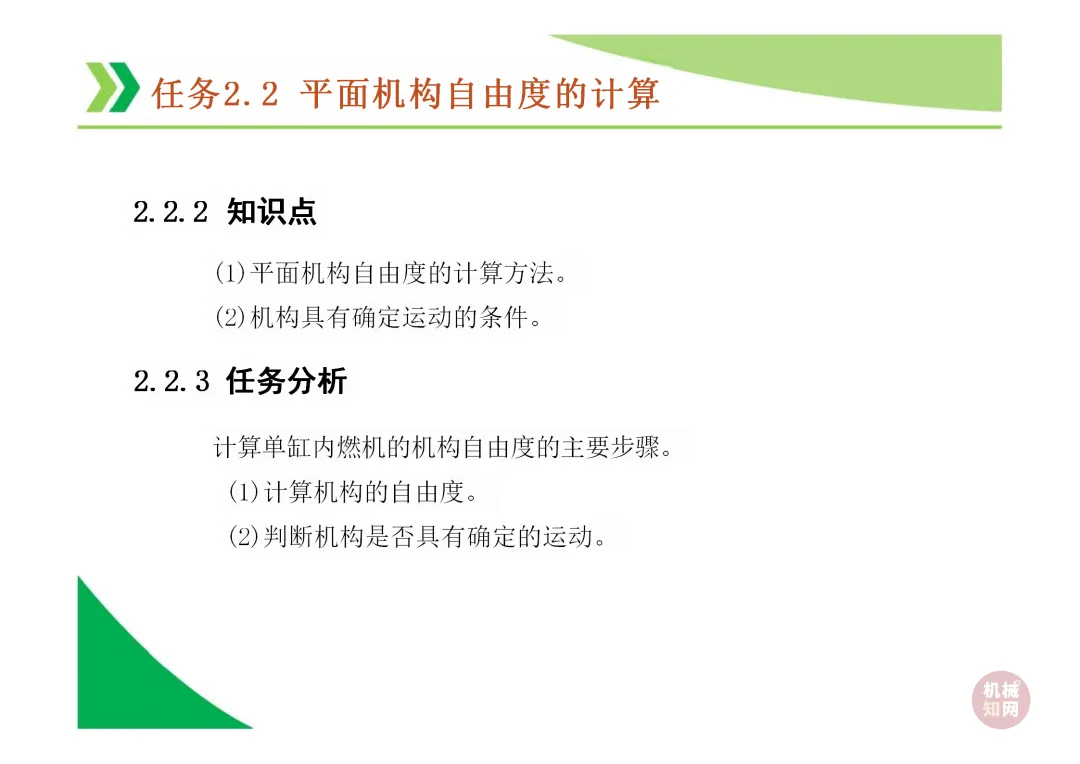

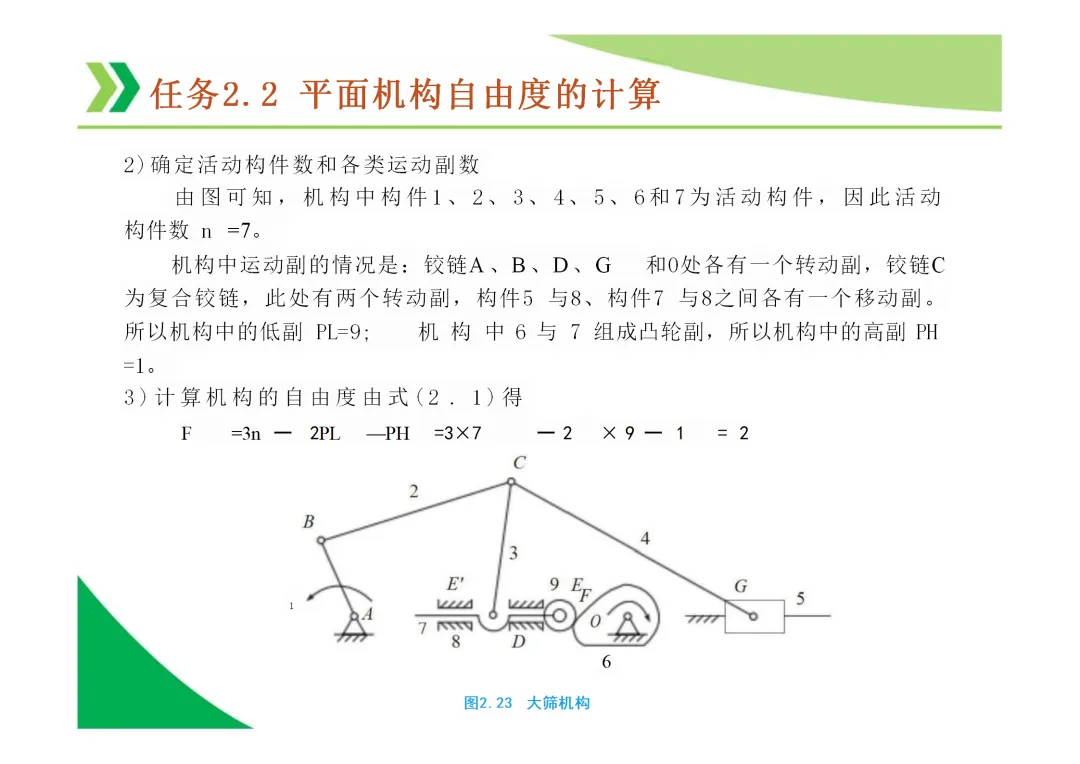

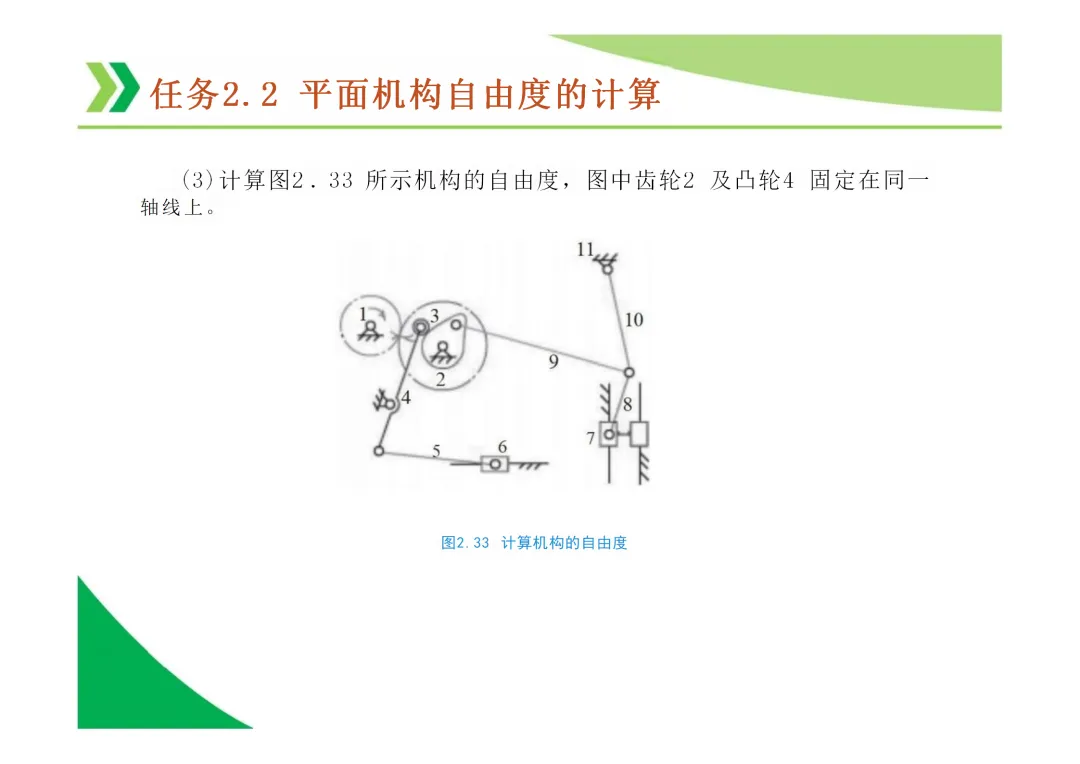

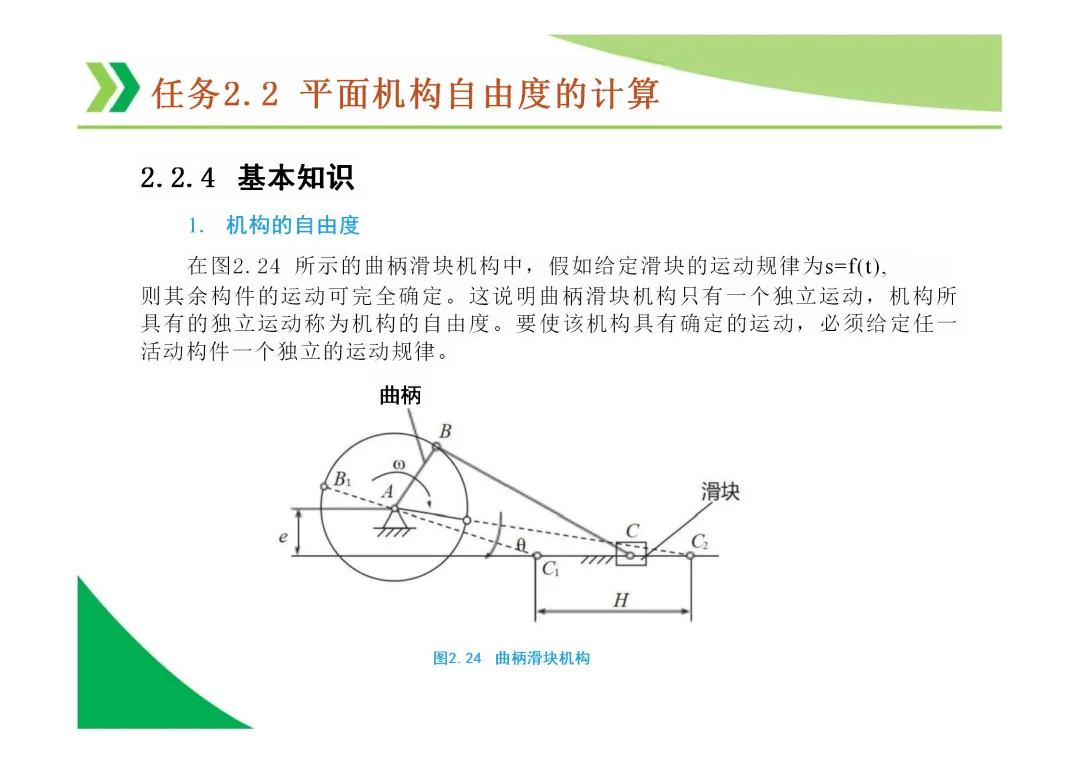

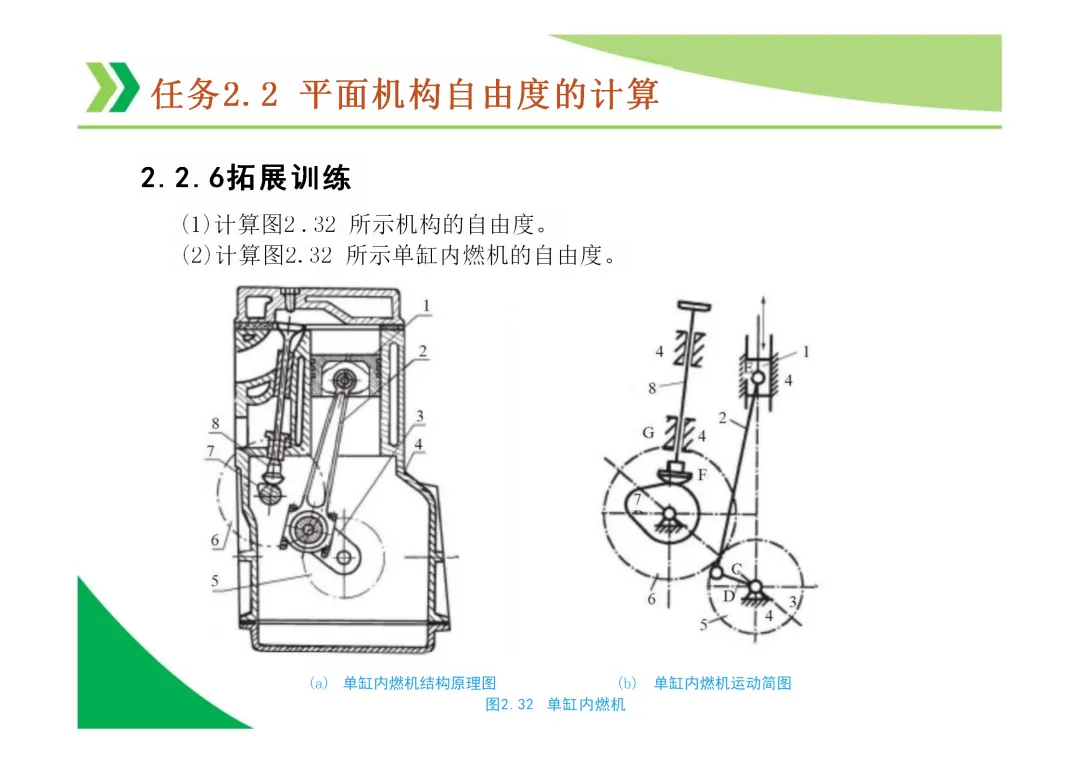

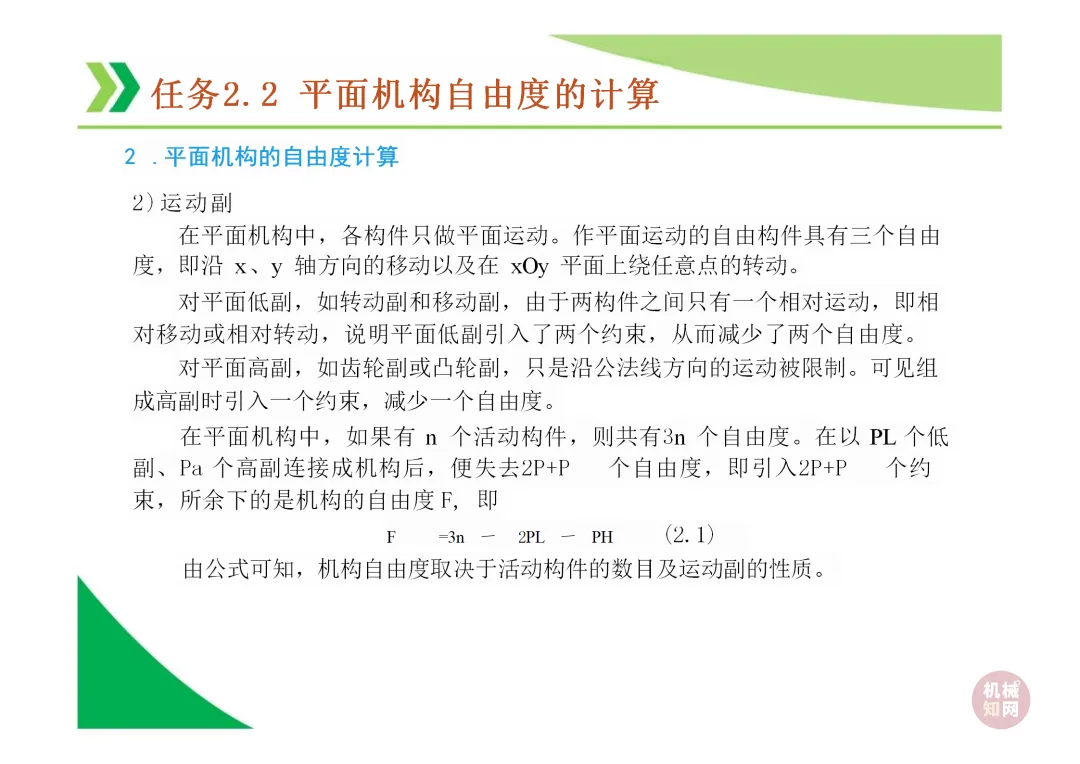

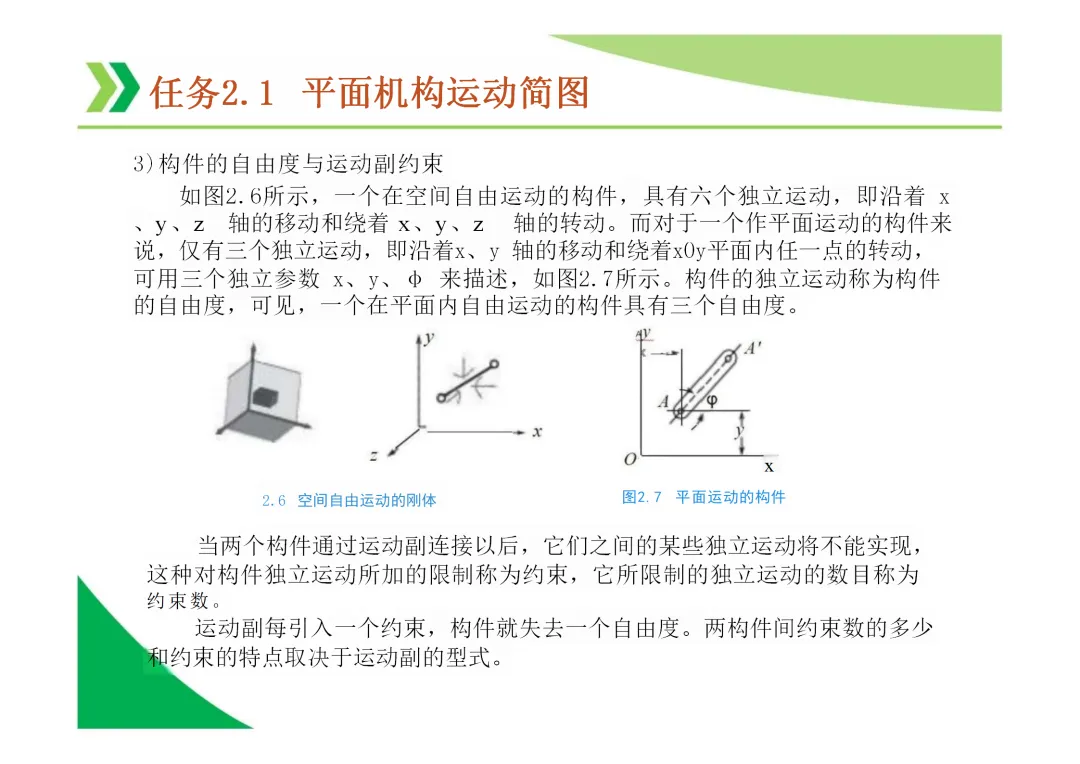

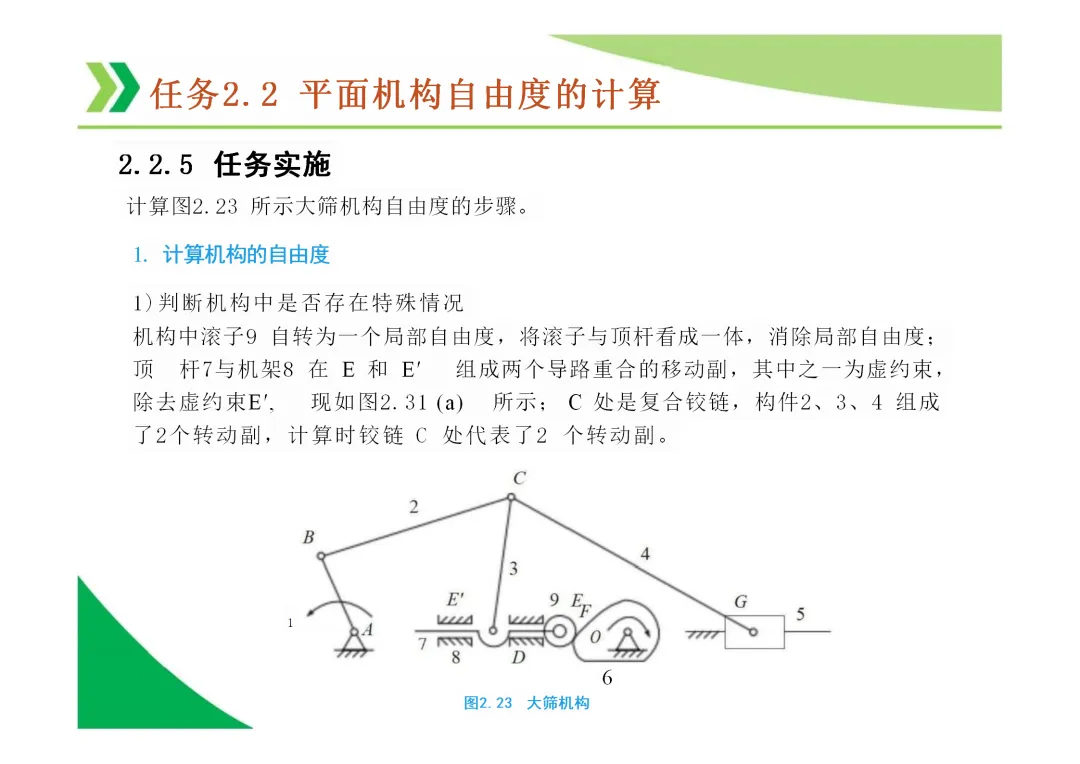

机构自由度 (F)：机构具有的独立运动数目。平面机构自由度计算公式为 F = 3n - 2Pl - Ph，其中n为活动构件数，Pl为低副数，Ph为高副数。

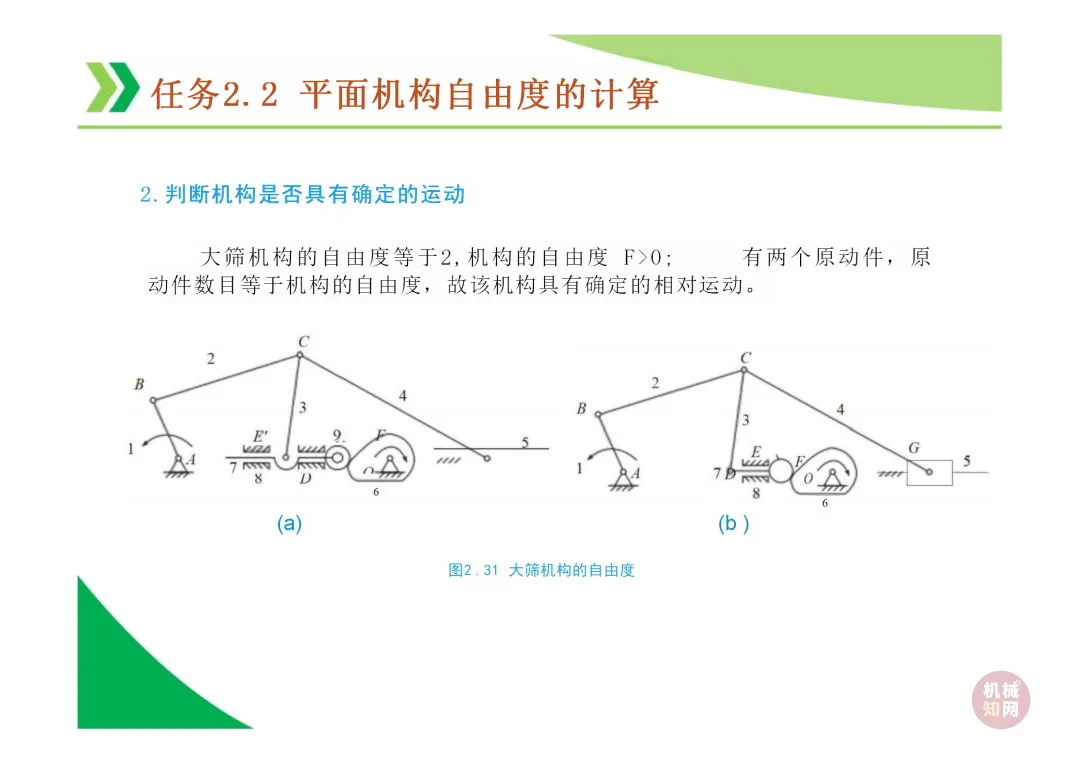

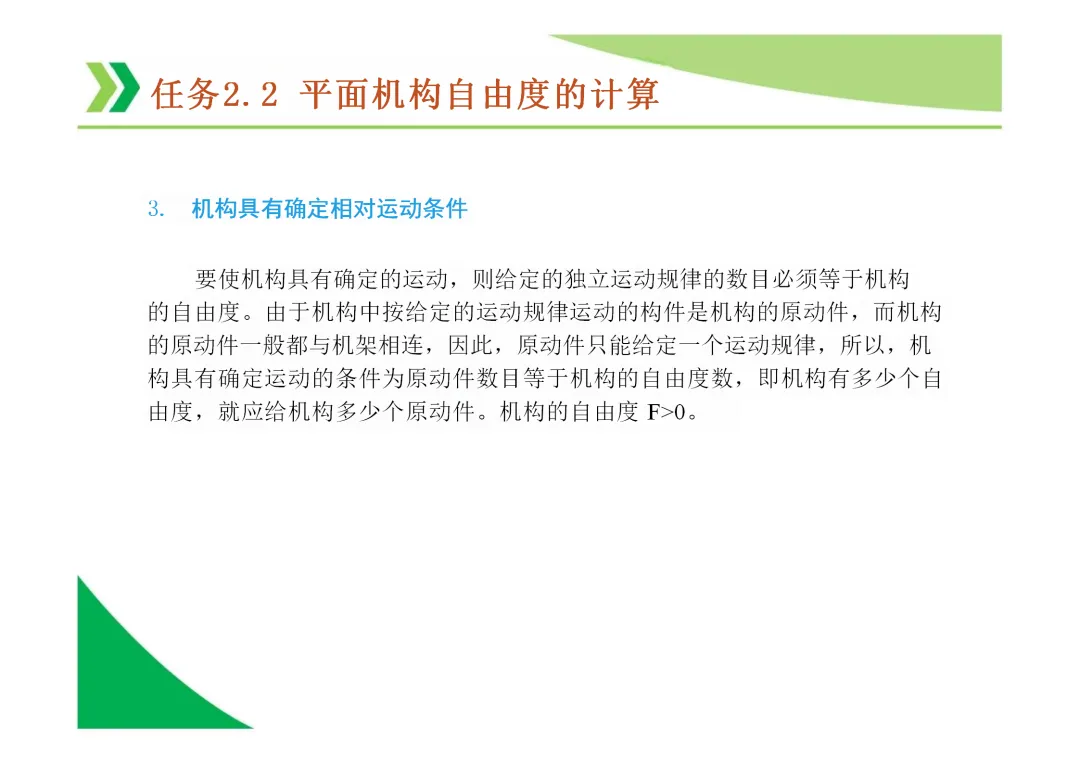

机构具有确定运动的条件：机构自由度 F > 0，且 F 等于原动件数目。

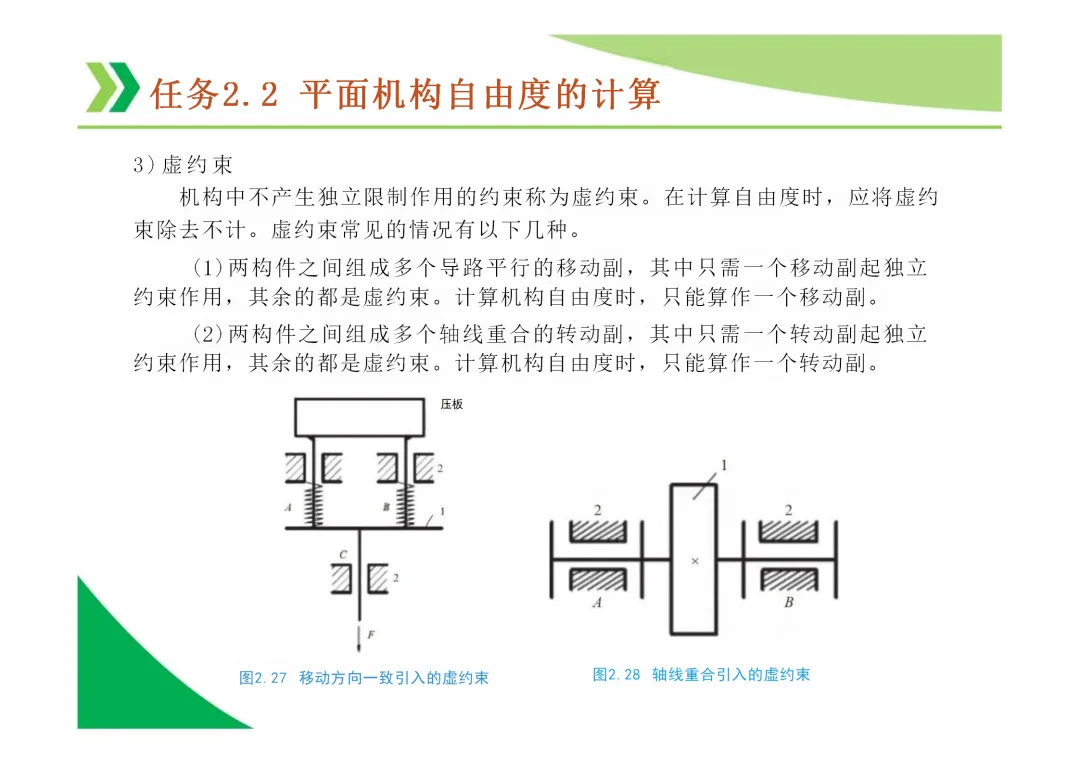

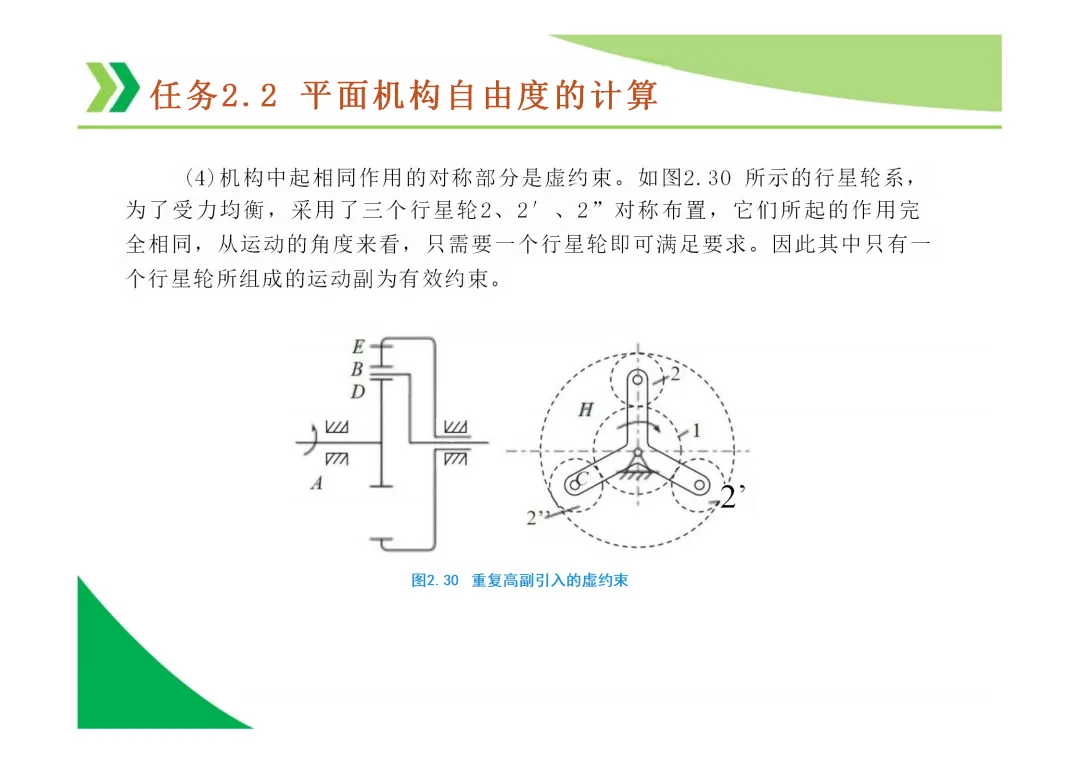

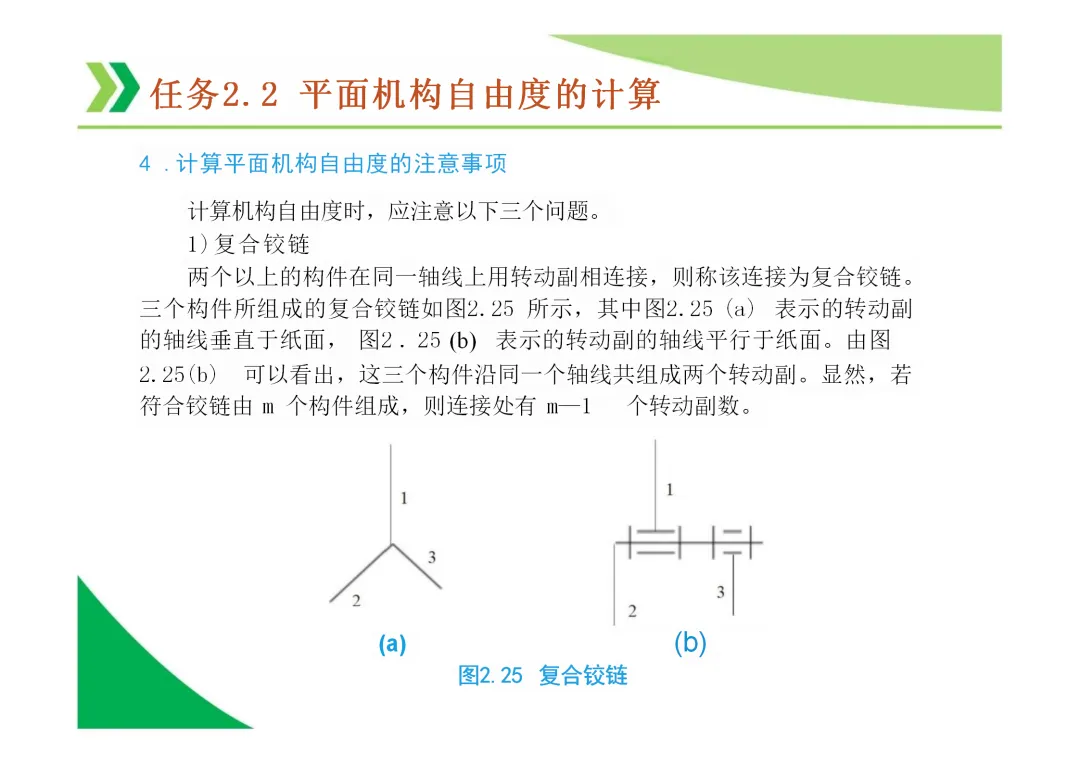

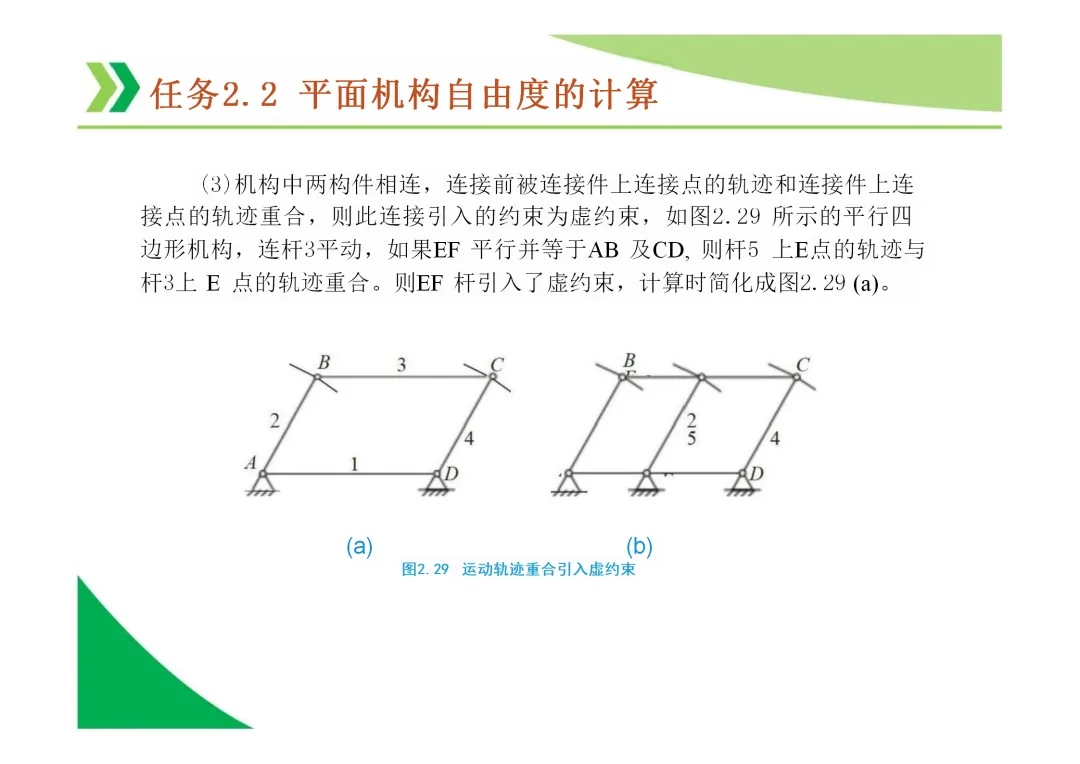

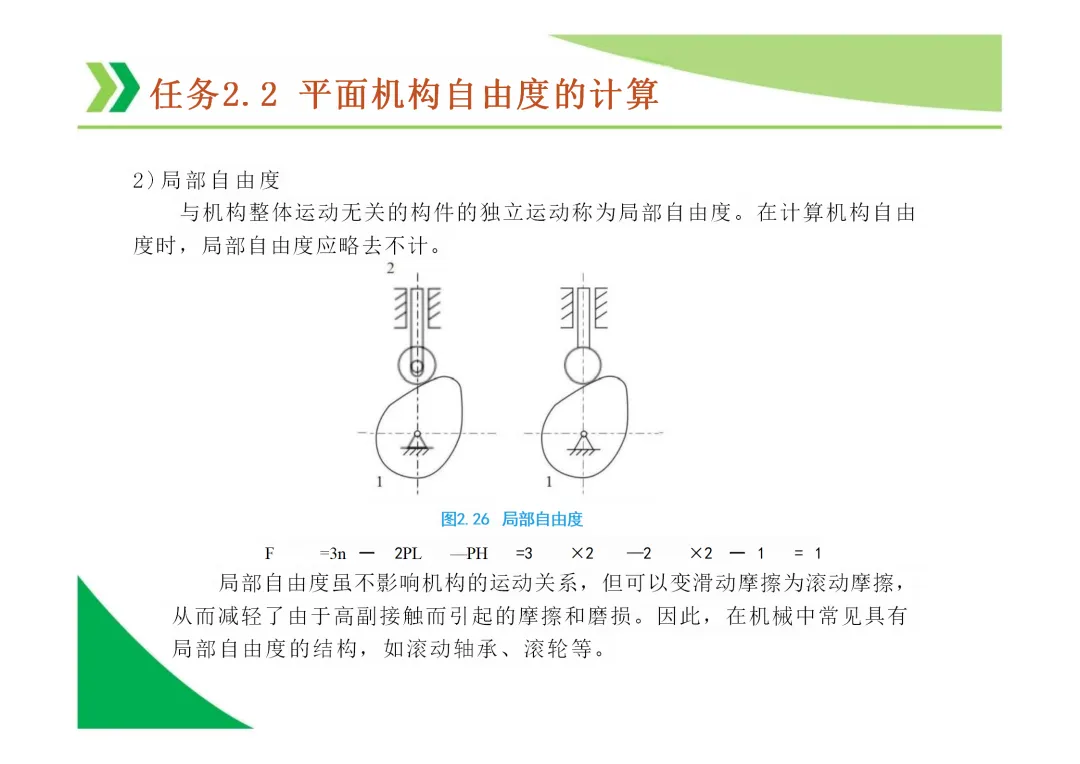

计算自由度时的注意事项：需正确识别和处理复合铰链、局部自由度（如凸轮滚子）和虚约束。
二力平衡条件：作用于同一刚体上的两个力，使刚体平衡的充要条件是：两力大小相等、方向相反、作用线共线。
三力平衡汇交定理：若刚体在三个互不平行的力作用下平衡，则此三力的作用线必共面且汇交于一点。
力偶及其性质：由大小相等、方向相反、作用线平行但不共线的两个力组成。力偶无合力，对平面内任一点的矩恒等于其力偶矩，与矩心位置无关。

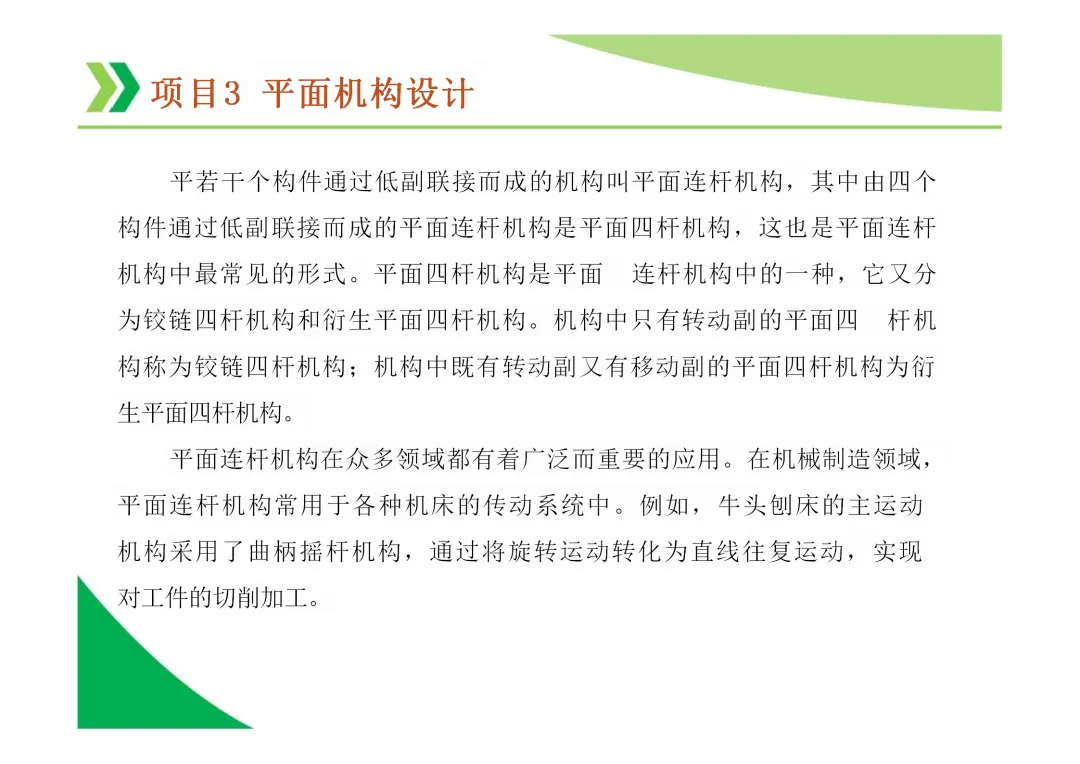

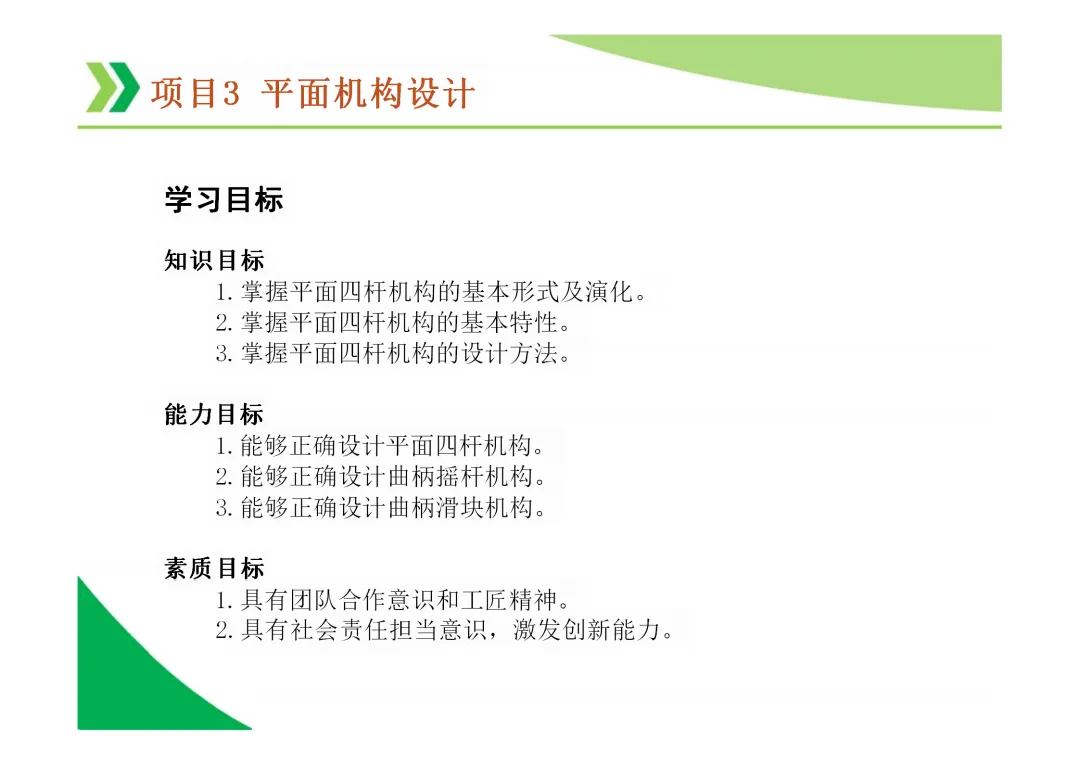

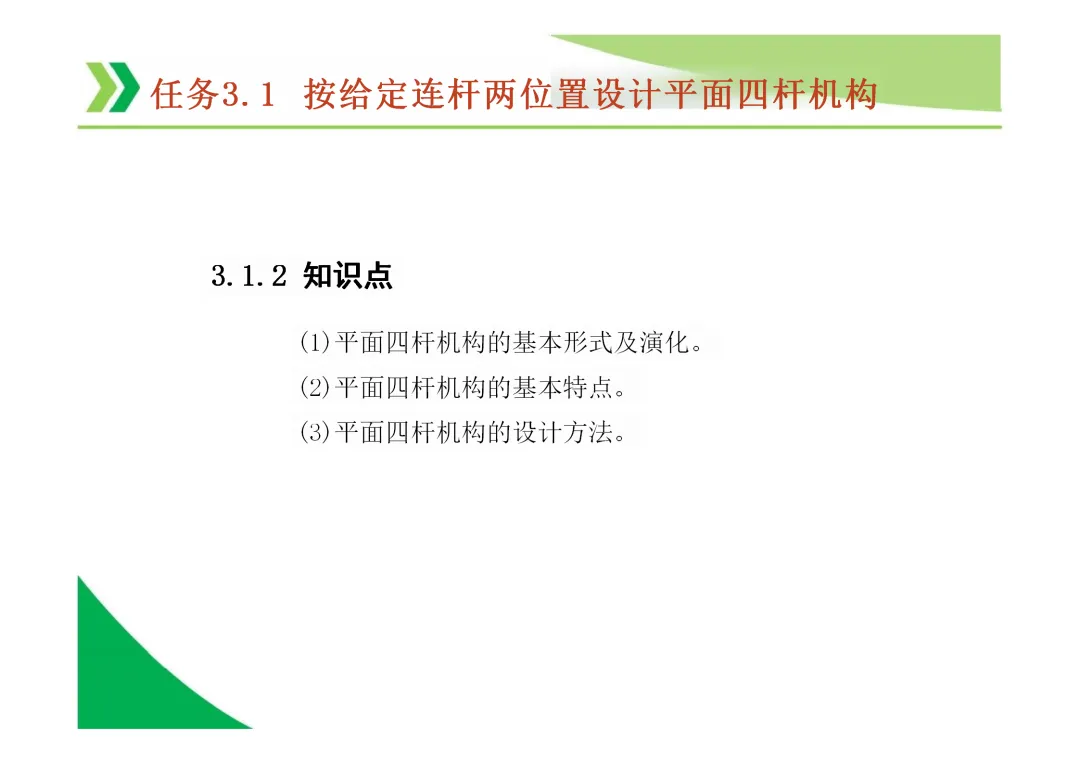

二、 平面连杆机构

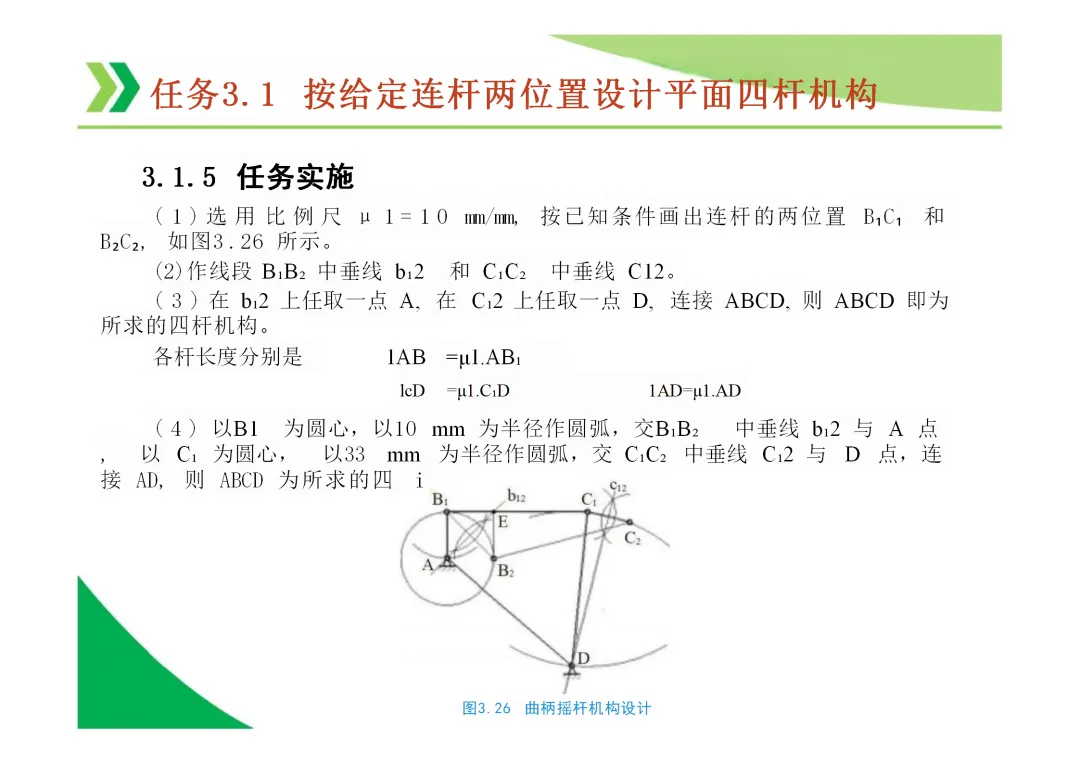

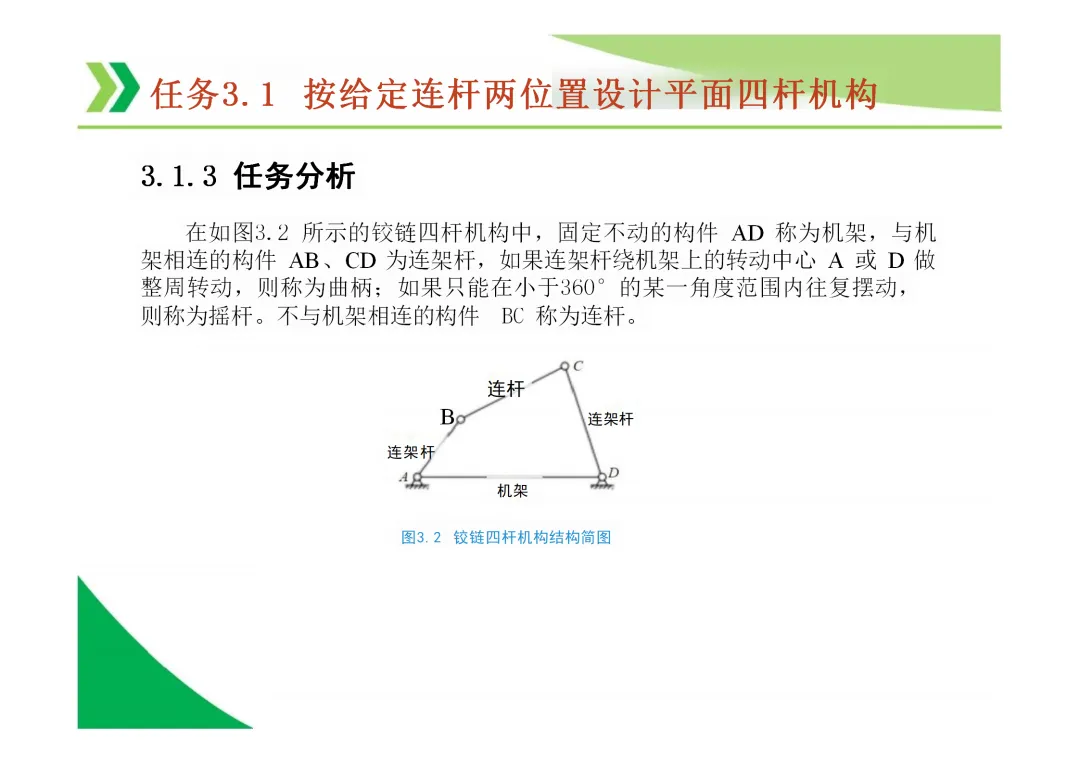

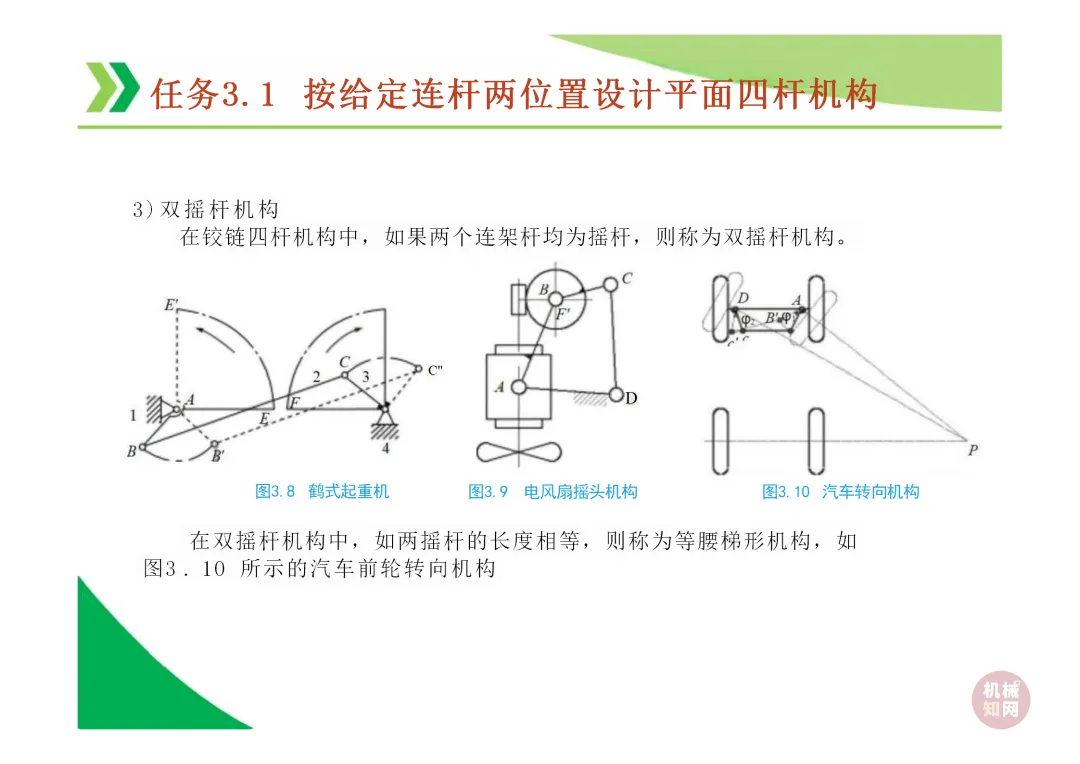

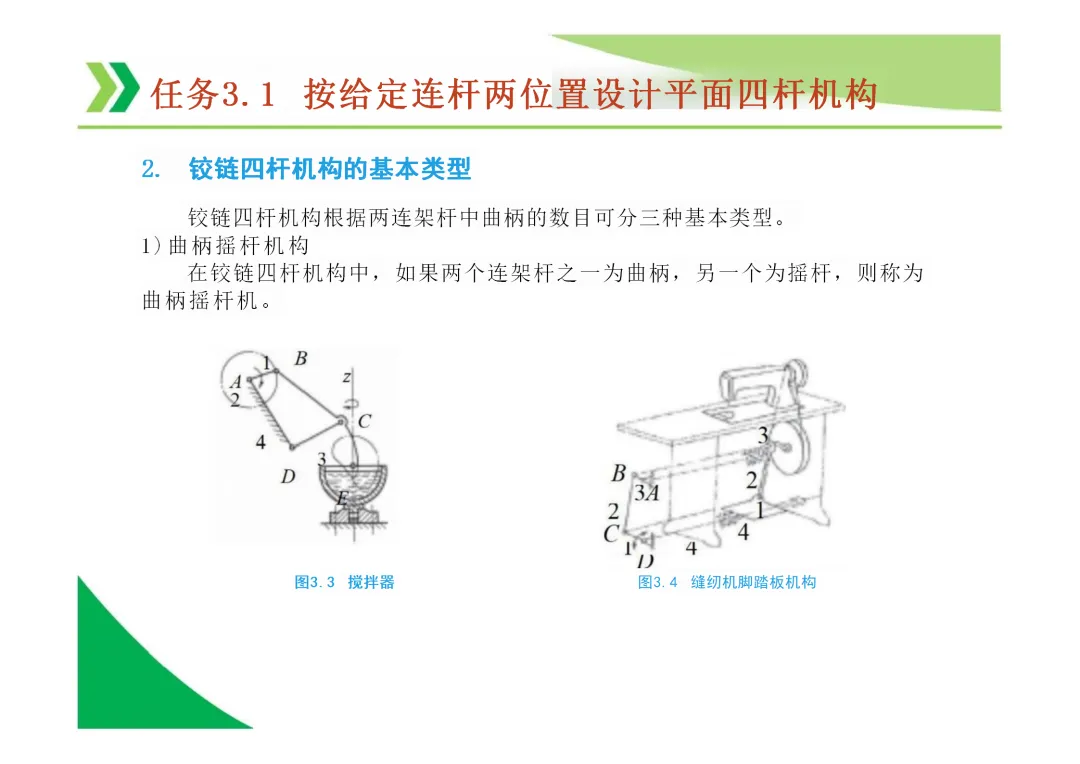

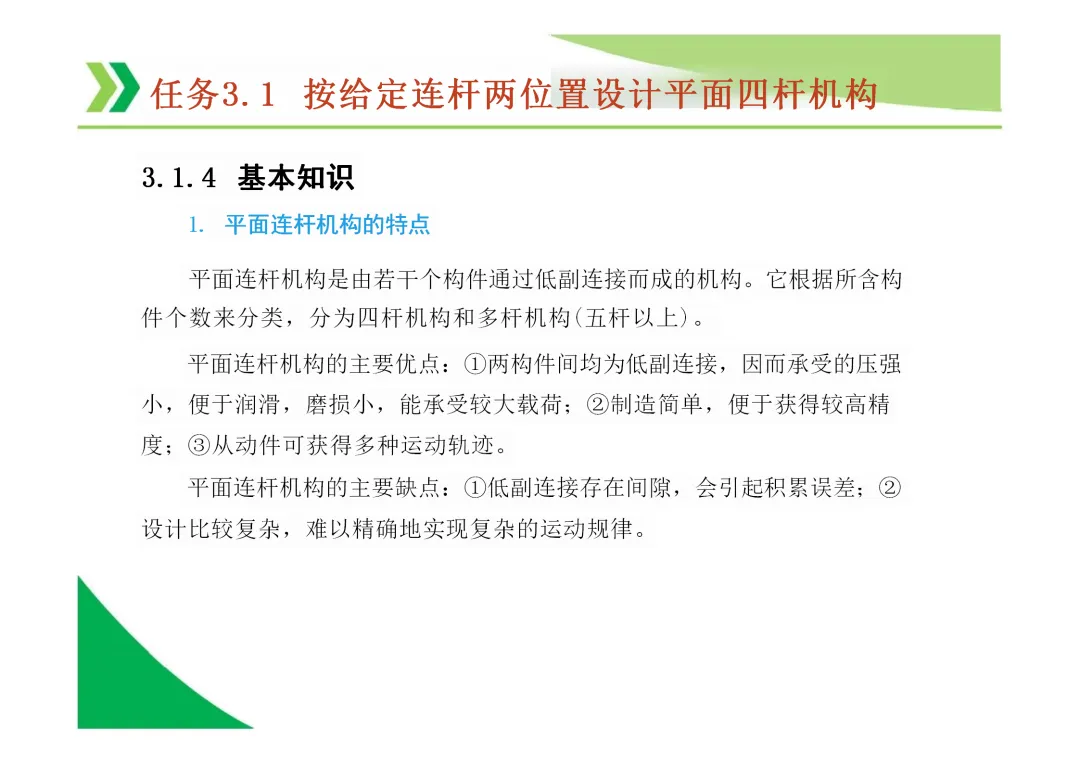

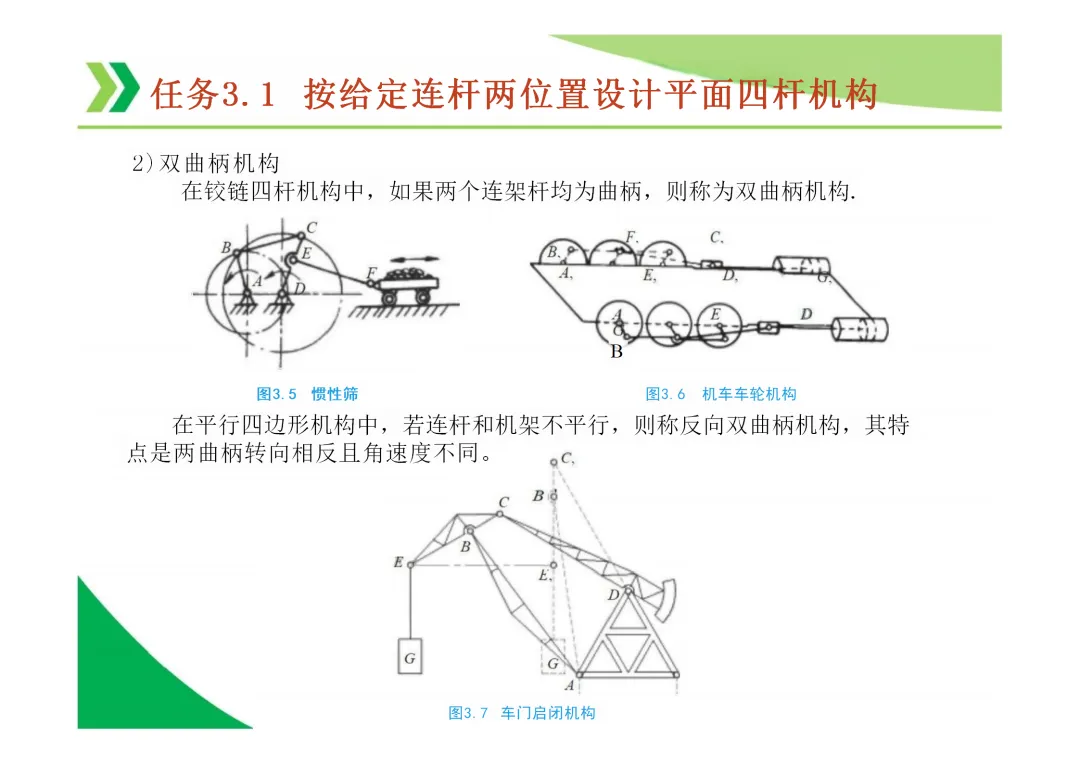

铰链四杆机构三种基本类型：曲柄摇杆机构、双曲柄机构、双摇杆机构。

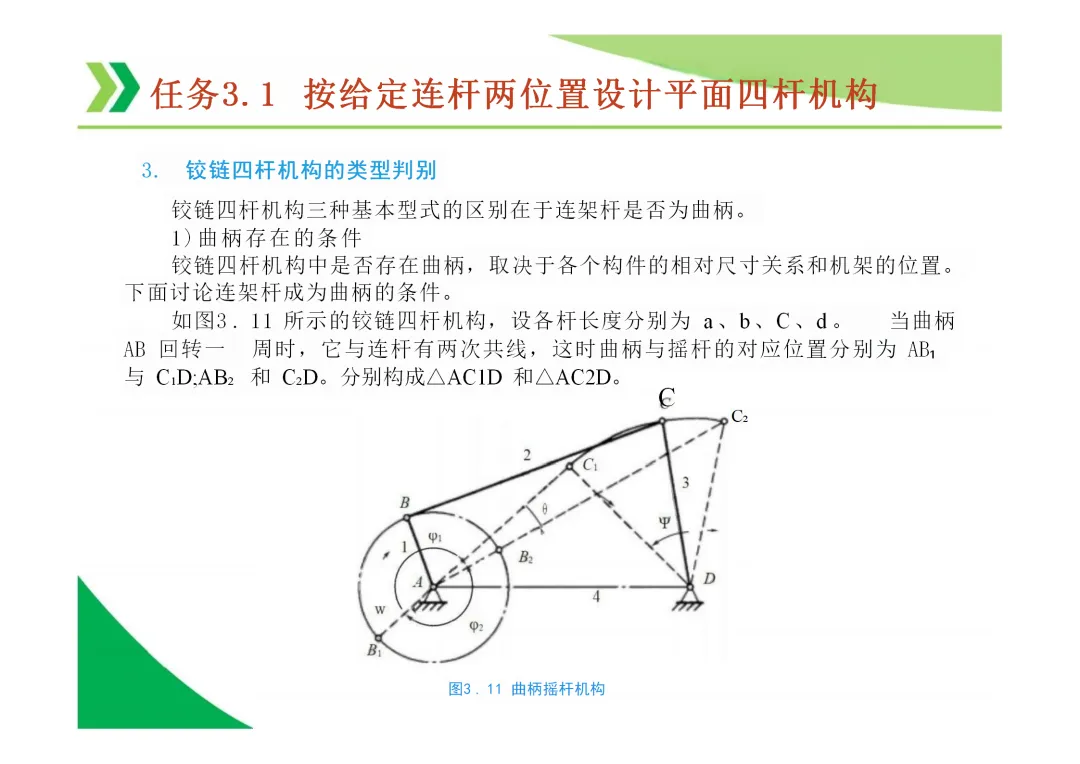

曲柄存在条件（整转副条件）：最短杆与最长杆长度之和 ≤ 其余两杆长度之和。

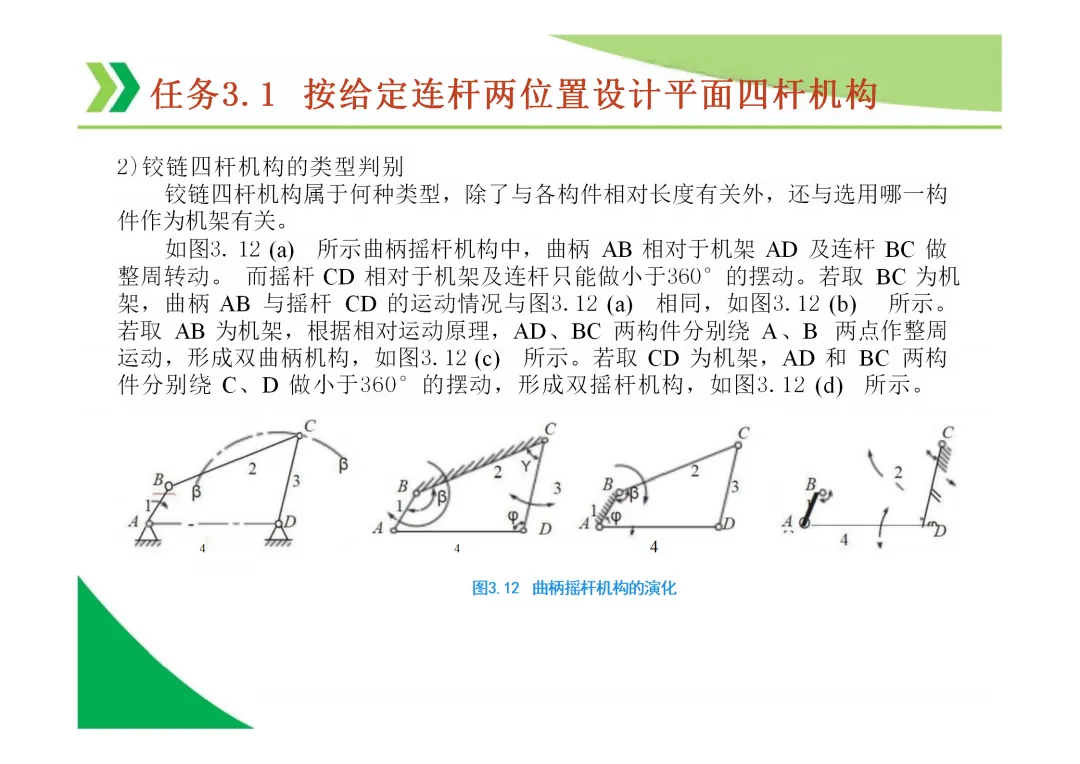

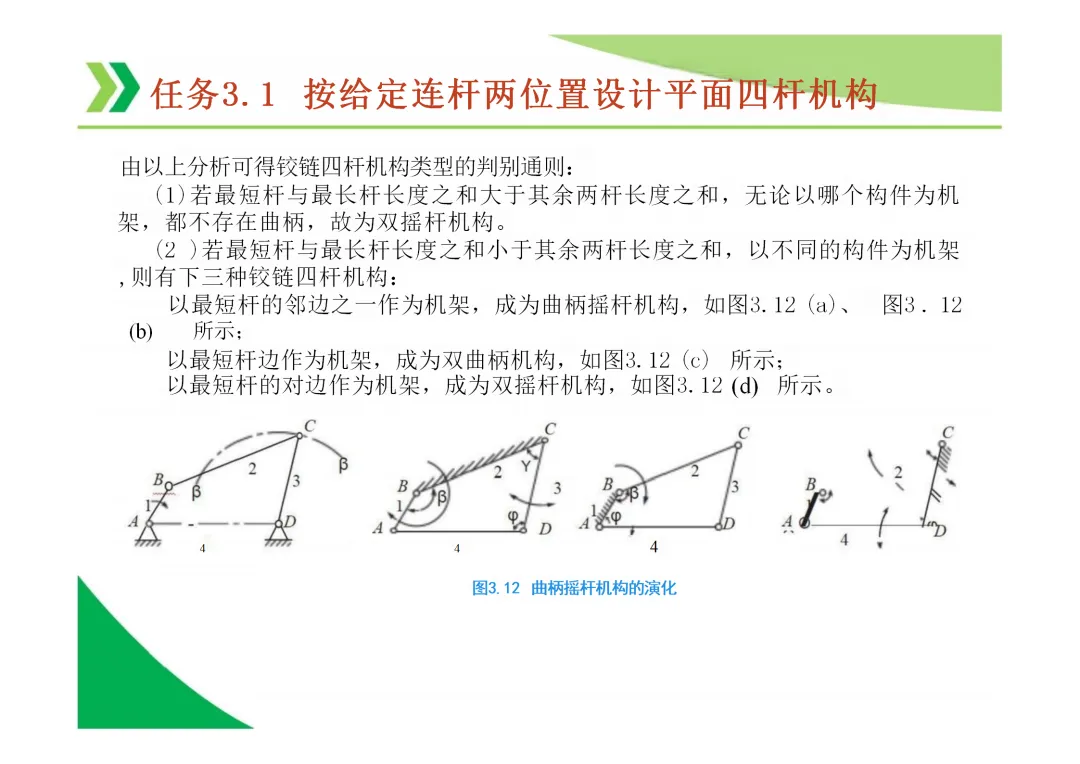

机构类型的判断：满足上述长度条件时，取最短杆为机架得双曲柄机构；取最短杆邻边为机架得曲柄摇杆机构；取最短杆对边为机架得双摇杆机构。若不满足长度条件，则为双摇杆机构。

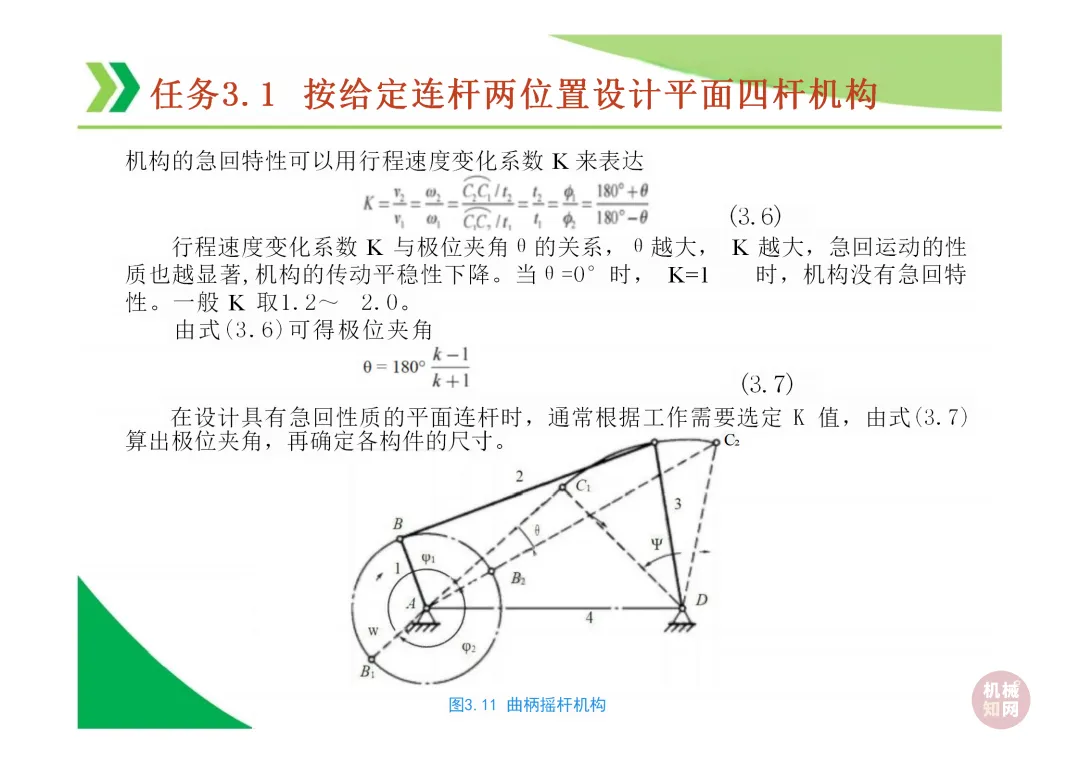

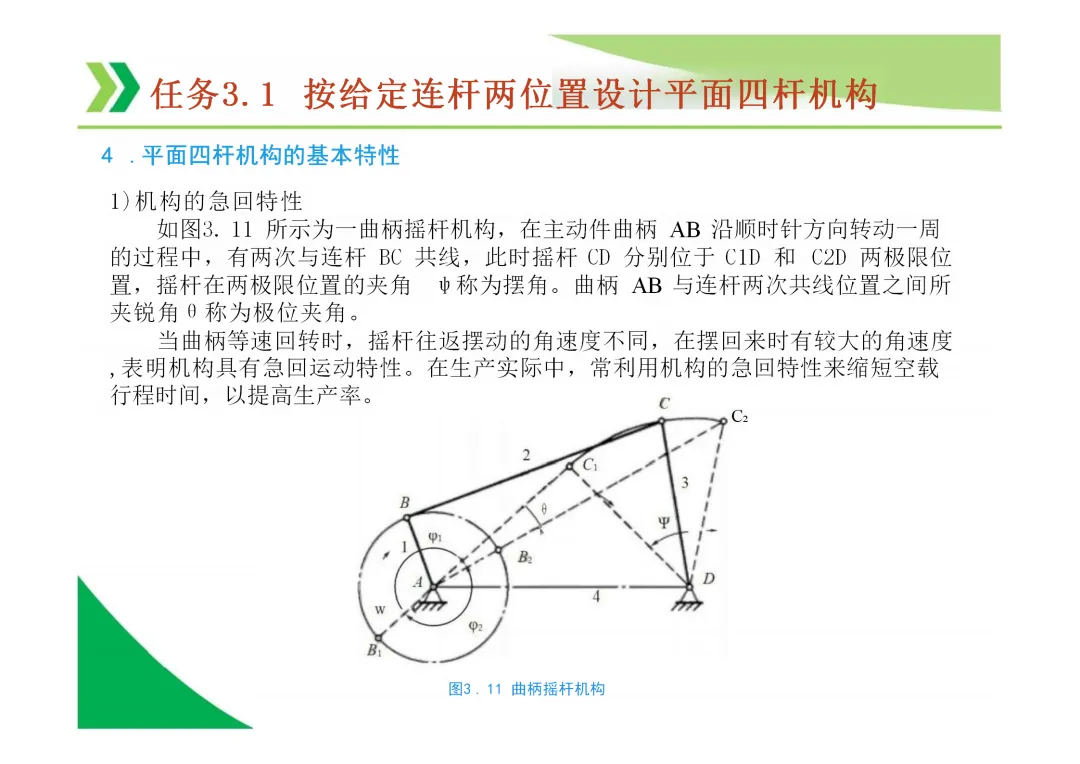

急回特性与行程速比系数 (K)：当曲柄等速转动时，摇杆往复摆动的平均速度不同，回程速度更快。K = (180°+θ) / (180°-θ)，其中θ为极位夹角。θ越大，K越大，急回特性越显著。

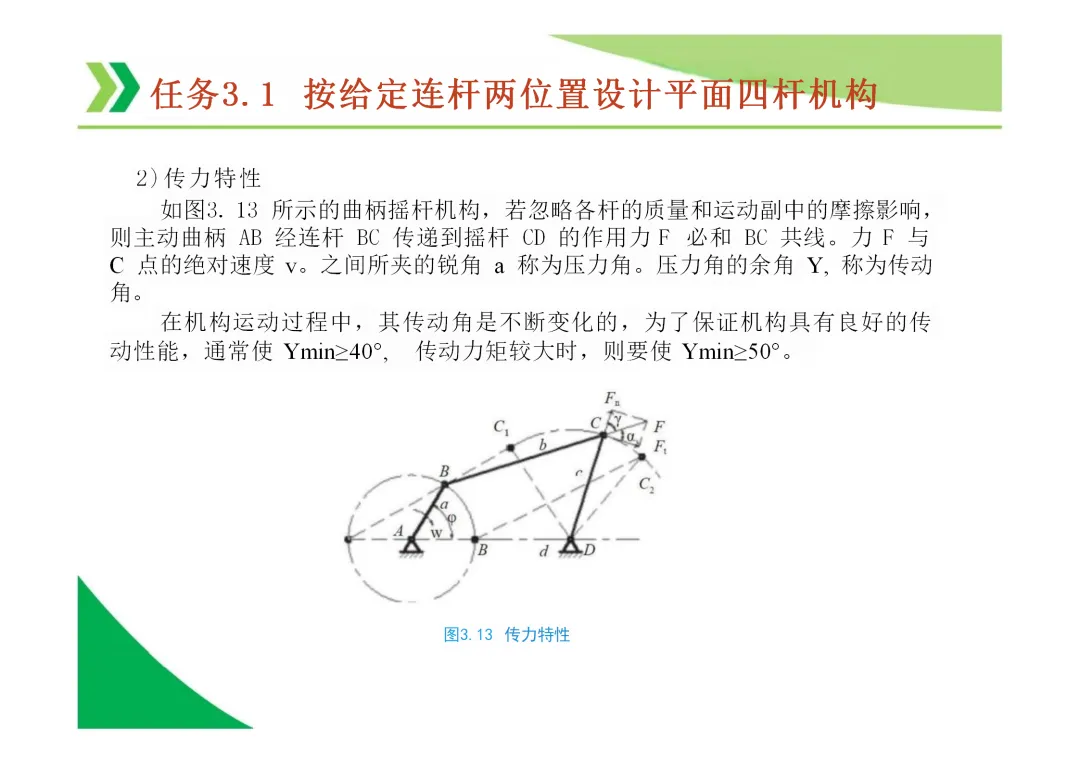

压力角与传动角：压力角是从动件受力方向与速度方向所夹锐角；传动角是其余角。传动角越大（压力角越小），机构传力性能越好。

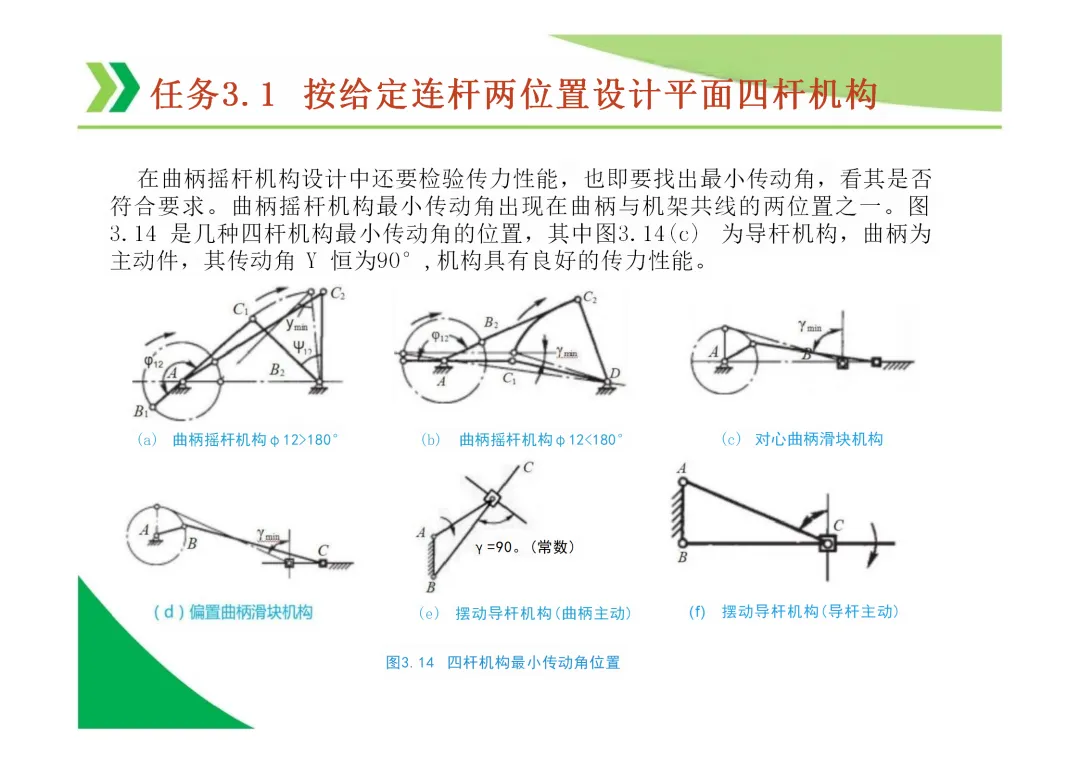

最小传动角的位置：通常出现在曲柄与机架共线的位置，需作图确定。

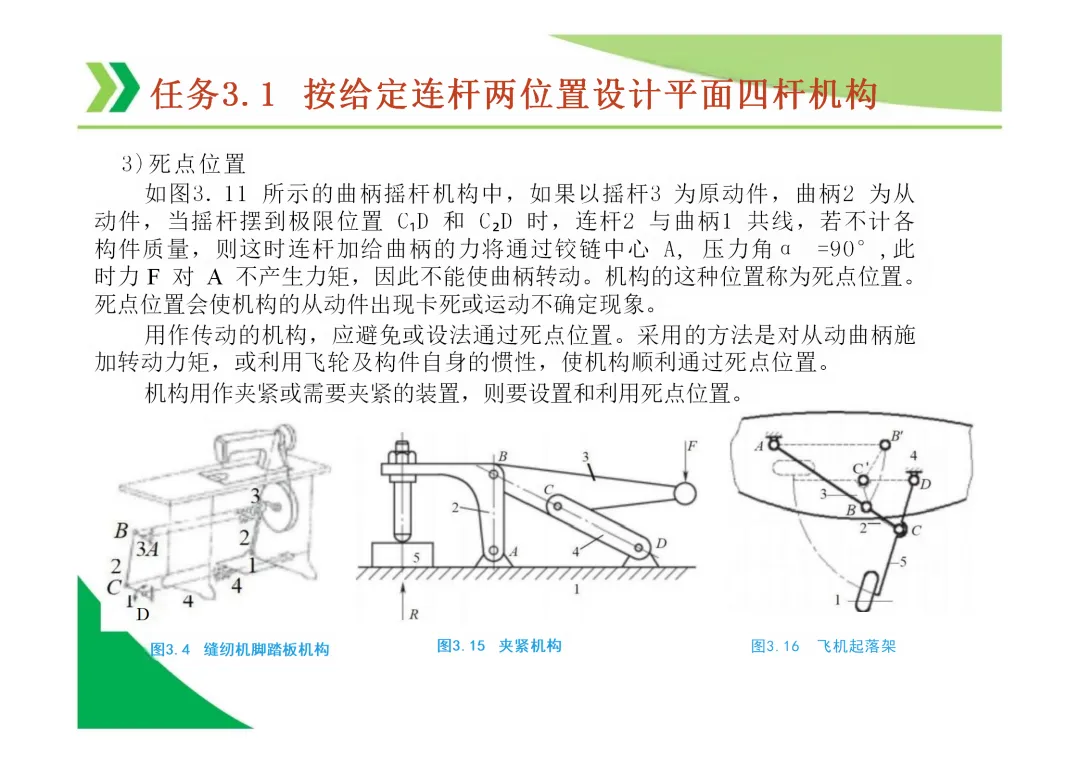

死点位置：当摇杆（或滑块）为主动件，且连杆与从动件（曲柄）共线时，机构处于死点位置，传动角为0。可利用惯性或机构错位等方法通过。

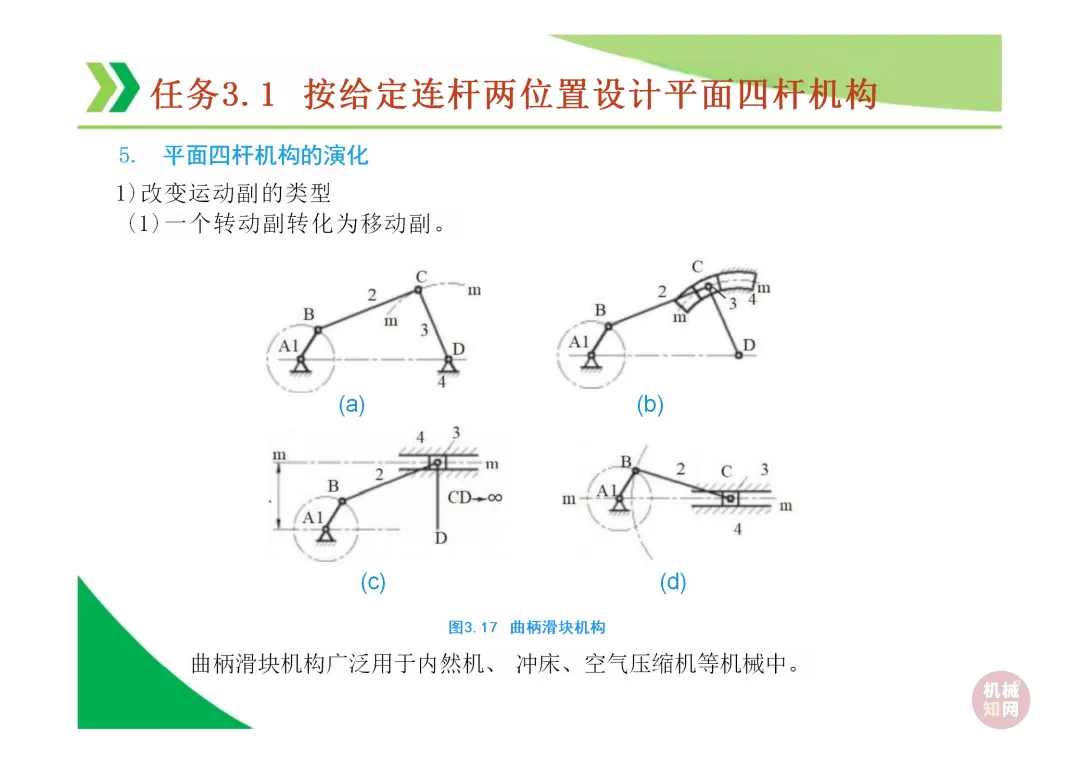

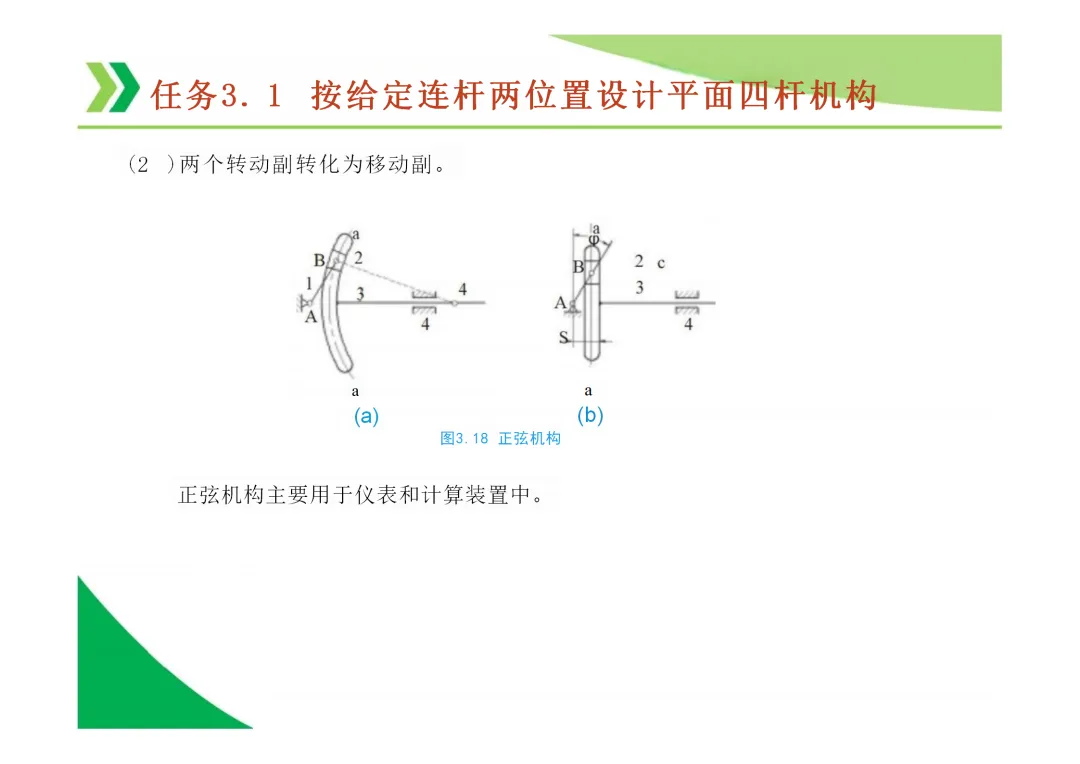

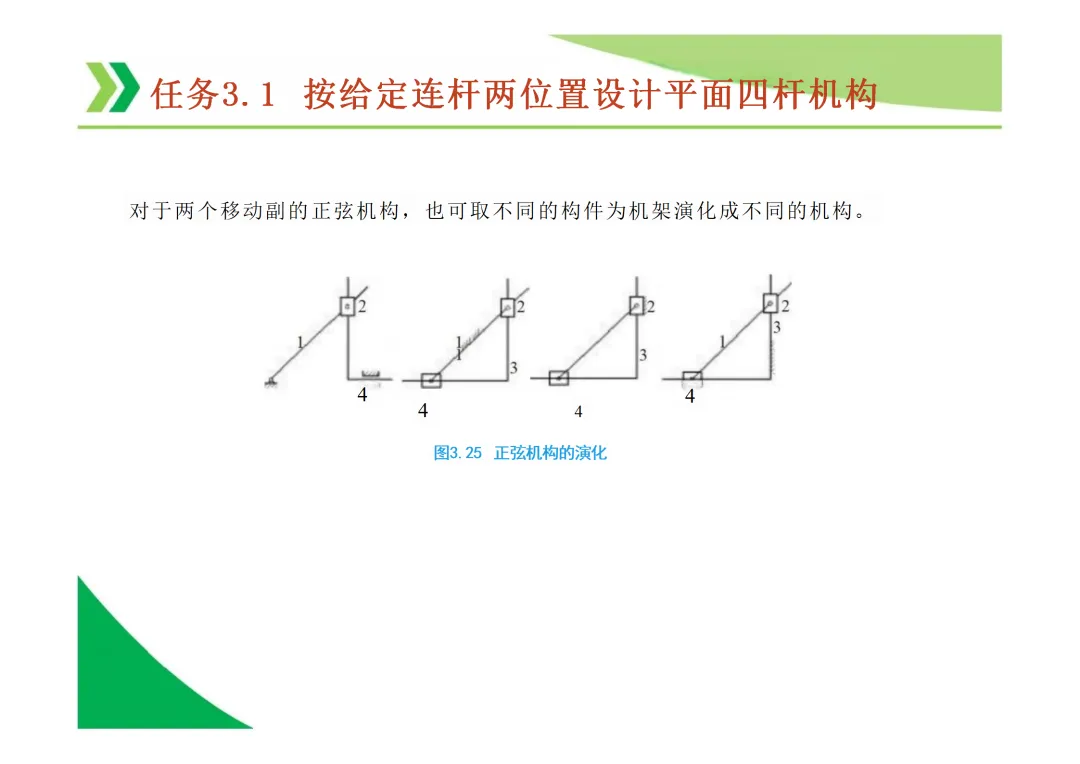

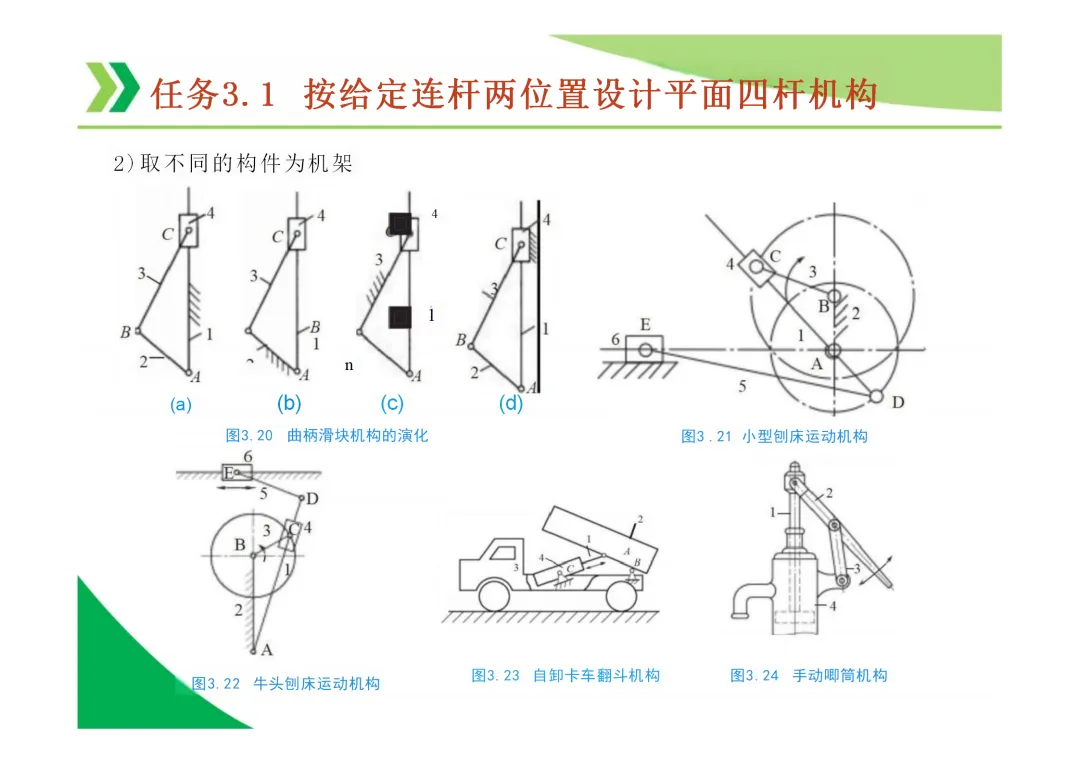

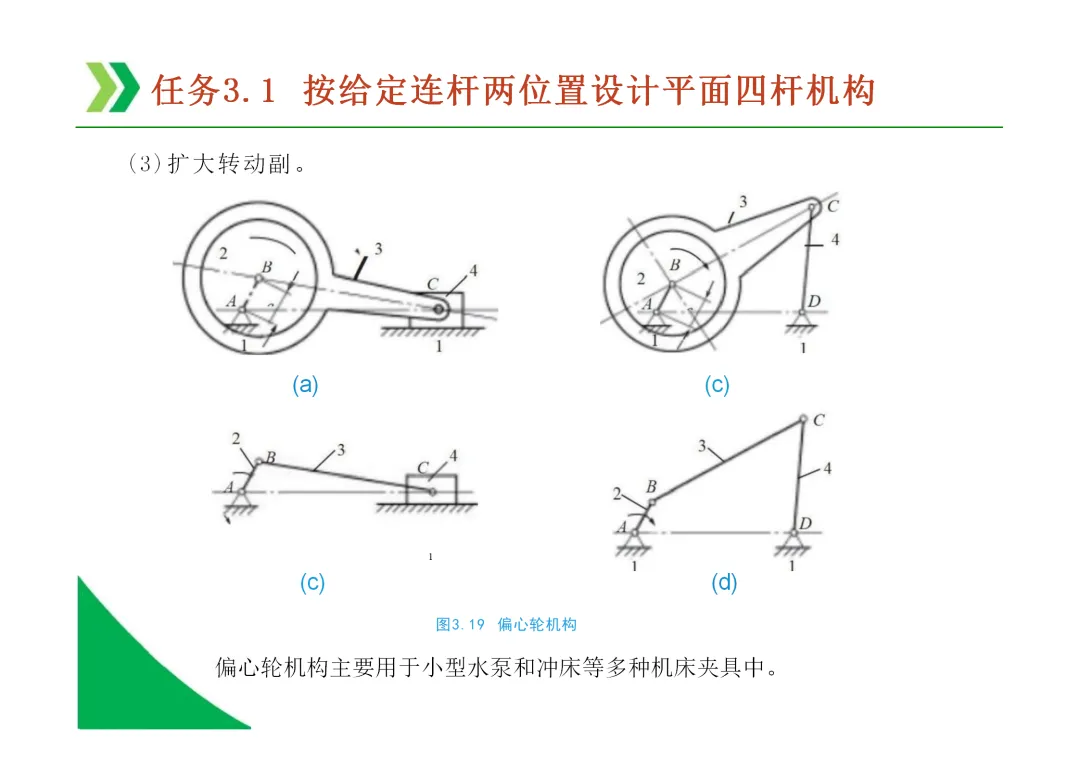

铰链四杆机构的演化：通过转动副转化为移动副，可演化出曲柄滑块机构、导杆机构等多种形式。
三、 凸轮机构与齿轮机构 (19-28)
凸轮机构的组成与特点：由凸轮、从动件和机架组成。优点是可实现复杂运动规律，结构紧凑；缺点是点线接触易磨损。
从动件常用运动规律：包括等速运动（有刚性冲击）、等加速等减速和简谐运动（有柔性冲击）、正弦加速度运动（无冲击）。
凸轮轮廓设计的基本原理：反转法，即给整个机构加上一个绕凸轮轴心的公共角速度（-ω），使凸轮静止，从动件反向转动并沿预期规律移动，其尖顶轨迹即为凸轮轮廓。
基圆半径与压力角关系：基圆半径越小，压力角越大，传力性能越差。
齿轮传动的优点：传动比稳定、效率高、工作可靠、寿命长、适用的功率和速度范围广。
齿廓啮合基本定律：一对齿廓在任何位置接触时，过接触点的公法线必须与两轮连心线交于一定点，才能保证定传动比传动。
渐开线的性质：发生线沿基圆滚过的长度等于基圆上被滚过的弧长；渐开线上任意点的法线必与基圆相切；基圆内无渐开线。
渐开线齿轮的啮合特性：定传动比、中心距可分性（中心距略有变化不影响传动比）、正确啮合条件（两轮模数和压力角分别相等）。
齿轮基本参数与几何尺寸：核心参数为模数 (m)、齿数 (z)、压力角 (α)。分度圆直径 d = m*z，是计算其他尺寸（齿顶圆、齿根圆等）的基准。
根切现象与变位齿轮：用范成法加工齿数过少的齿轮时，刀具会切去齿根部分渐开线，削弱强度。采用正变位可以避免根切，并提高齿轮强度。
四、 连接与传动零件
螺纹连接的主要类型：螺栓连接、双头螺柱连接、螺钉连接、紧定螺钉连接。
螺纹连接的防松方法：分为摩擦防松（如双螺母）、机械防松（如开口销、止动垫片）和永久防松（如冲点、焊接）。
平键连接的工作原理：靠键与键槽侧面的挤压来传递转矩，对轴有径向定位作用。
联轴器与离合器的区别：联轴器在机器运转中始终连接两轴，停机后才能分离；离合器在机器运转中可随时使两轴接合或分离。
带传动的特点与失效形式：优点有缓冲吸振、过载保护、中心距大；缺点是有弹性滑动、传动比不恒定、效率较低。主要失效形式是打滑和带的疲劳破坏。
带传动的弹性滑动与打滑：弹性滑动是由拉力差引起的固有现象，无法避免；打滑是过载引起的全面滑动，应避免。
链传动的多边形效应：由于链条绕在链轮上呈多边形，导致瞬时传动比周期性变化和链条上下抖动，是链传动的固有特性。
齿轮的失效形式：主要有轮齿折断、齿面点蚀、齿面胶合、齿面磨损和塑性变形。闭式齿轮传动以点蚀和弯曲疲劳折断为主；开式传动以磨损和折断为主。
五、 轴系零部件与其他
轴的分类与材料：按承载分为转轴（既受弯又受扭）、心轴（只受弯）和传动轴（主要受扭）。常用材料为碳钢（如45钢）和合金钢。
轴的结构设计要点：需考虑轴上零件的定位与固定（轴肩、套筒、键等）、加工与装配工艺性（退刀槽、倒角）、提高疲劳强度的措施（降低应力集中）。
滚动轴承的类型选择：深沟球轴承主要承受径向力；圆锥滚子轴承可同时承受径向和轴向力；推力轴承主要承受轴向力。
机械零件的设计准则：主要包括强度准则（静强度、疲劳强度）、刚度准则、耐磨性准则和振动稳定性准则。
