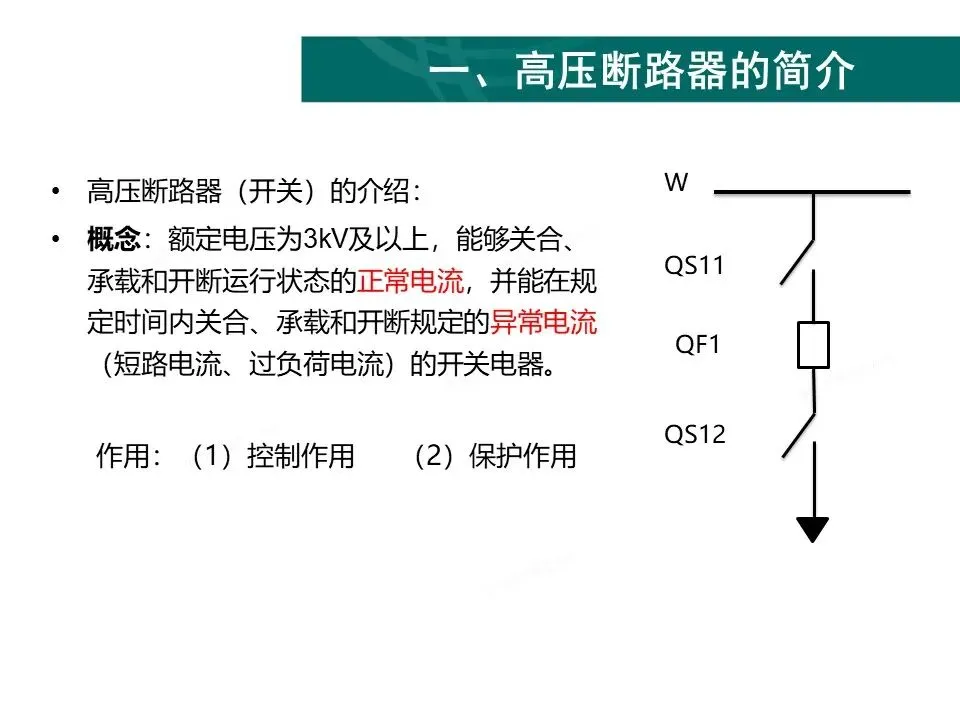

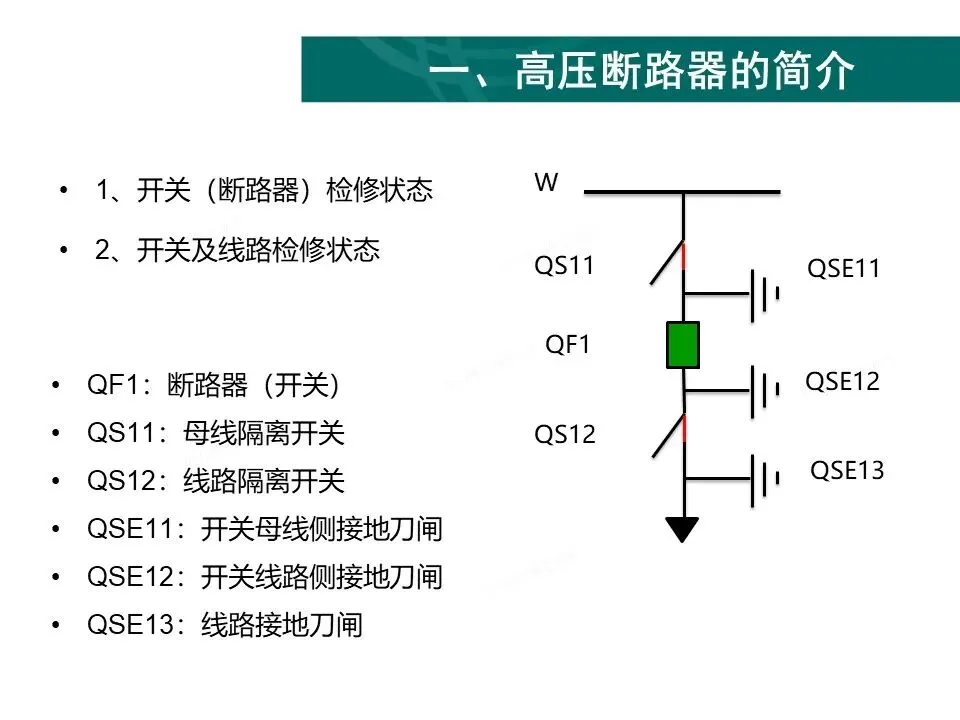

•高压断路器（开关）的介绍：
•概念：额定电压为3kV及以上，能够关合、承载和开断运行状态的正常电流，并能在规定时间内关合、承载和开断规定的异常电流（短路电流、过负荷电流）的开关电器。

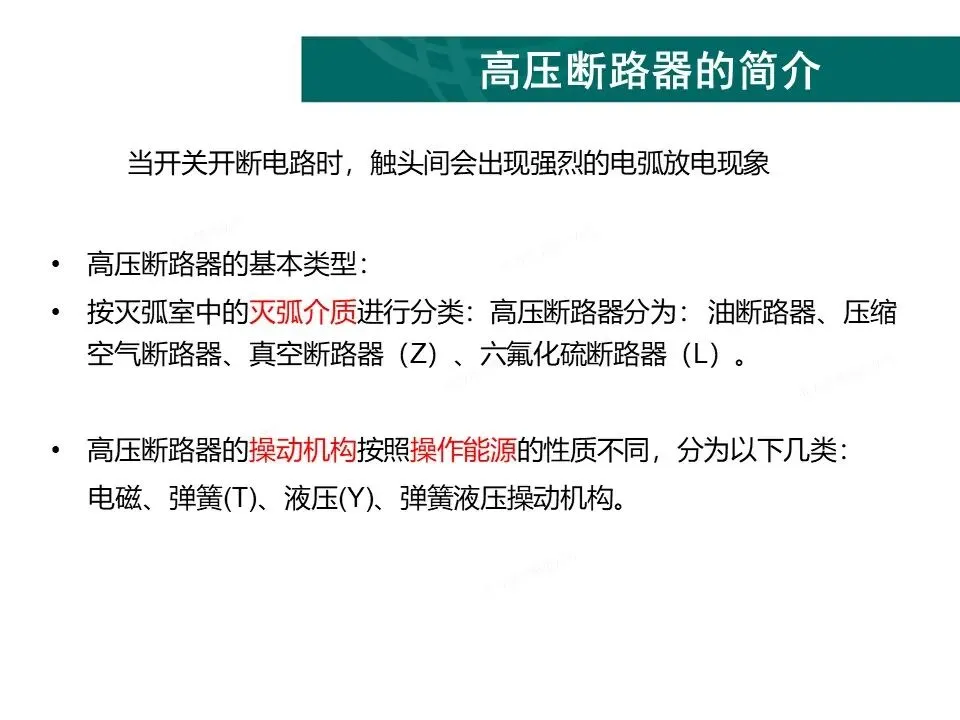

•高压断路器的基本类型：
•按灭弧室中的灭弧介质进行分类：高压断路器分为： 油断路器、压缩空气断路器、真空断路器（Z）、六氟化硫断路器（L）。
•高压断路器的操动机构按照操作能源的性质不同，分为以下几类：
电磁、弹簧(T)、液压(Y)、弹簧液压操动机构。

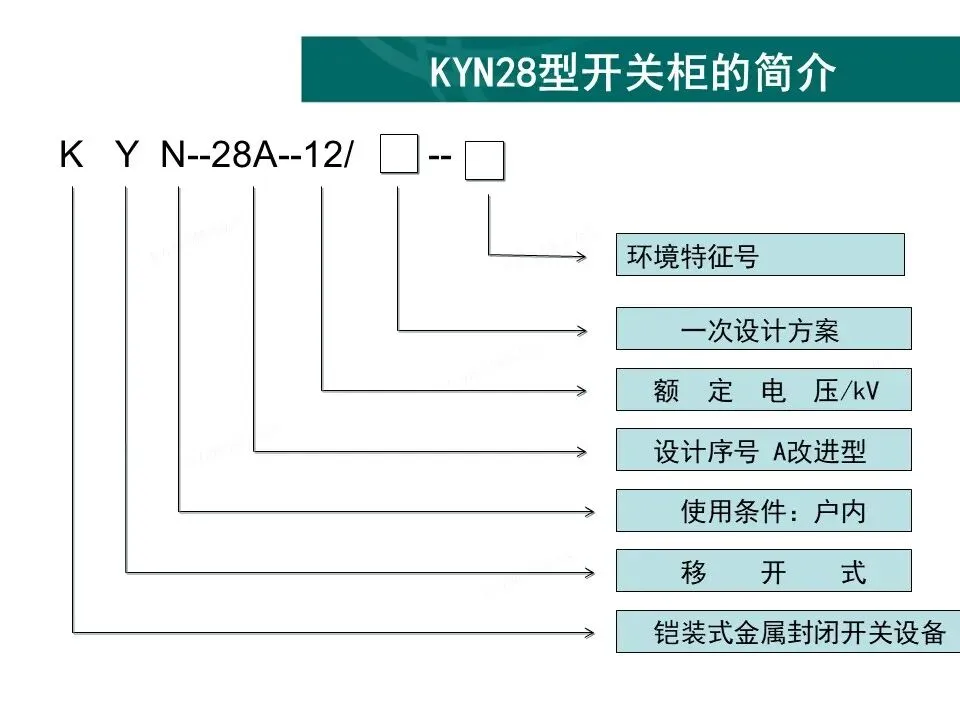

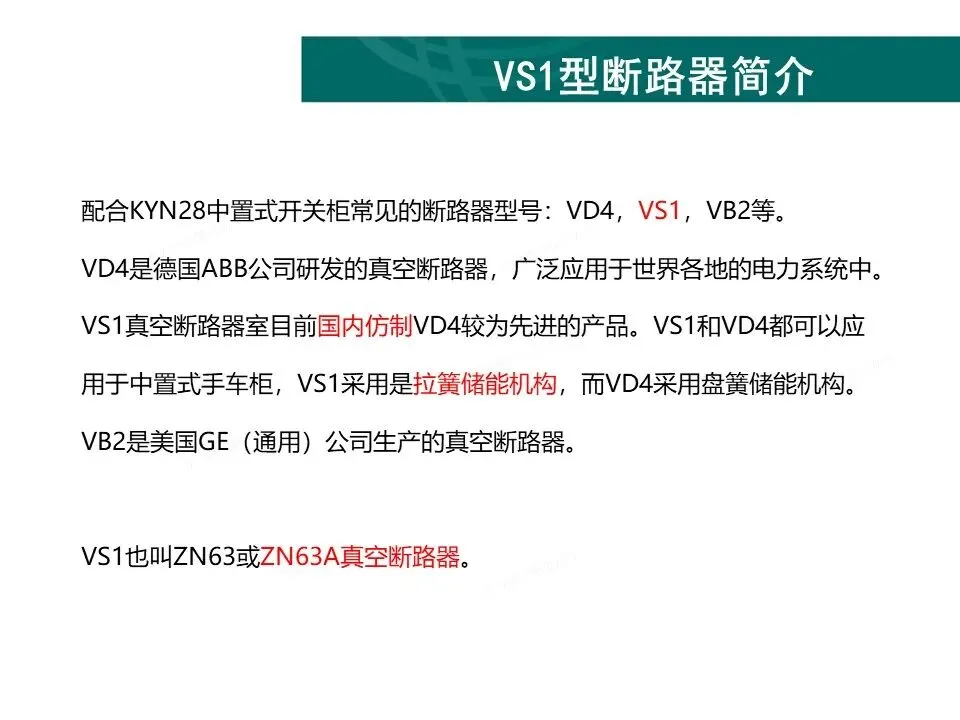

配合KYN28中置式开关柜常见的断路器型号：VD4，VS1，VB2等。
VD4是德国ABB公司研发的真空断路器，广泛应用于世界各地的电力系统中。

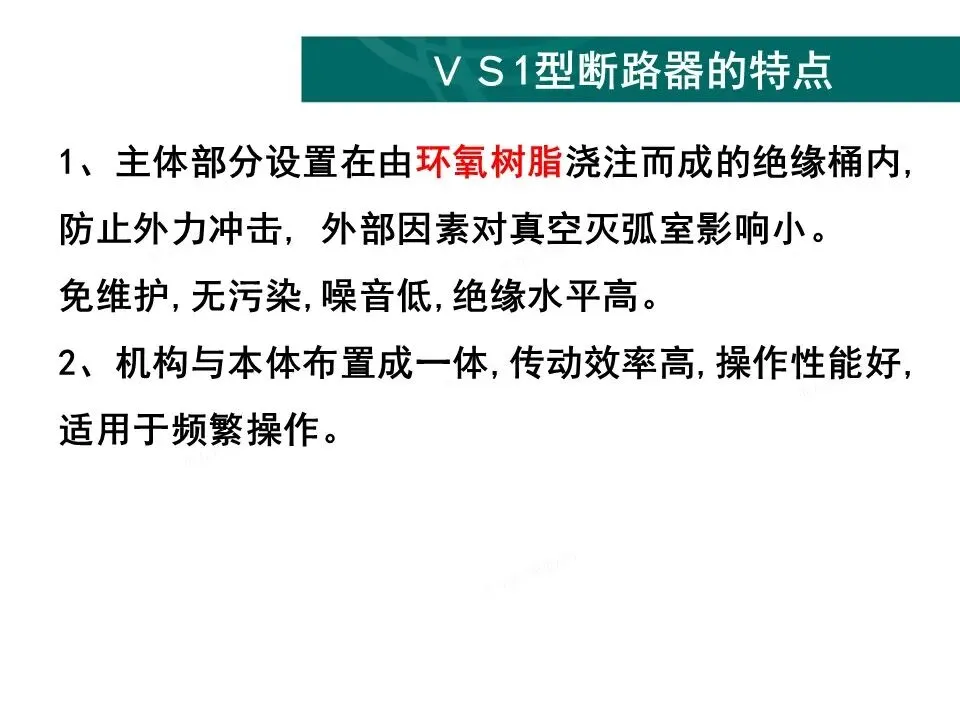

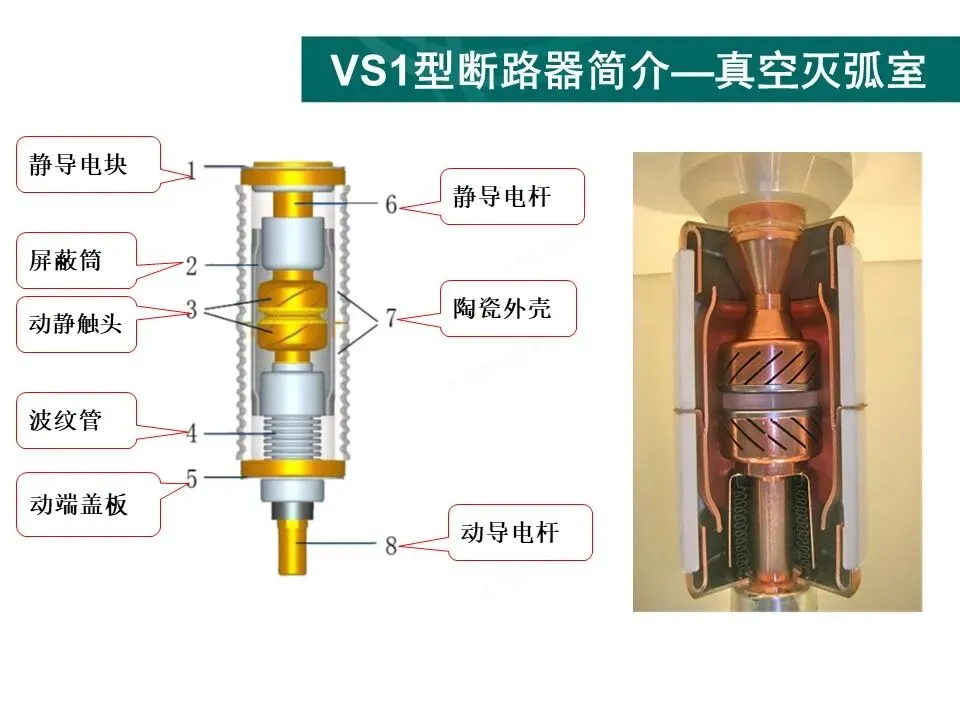

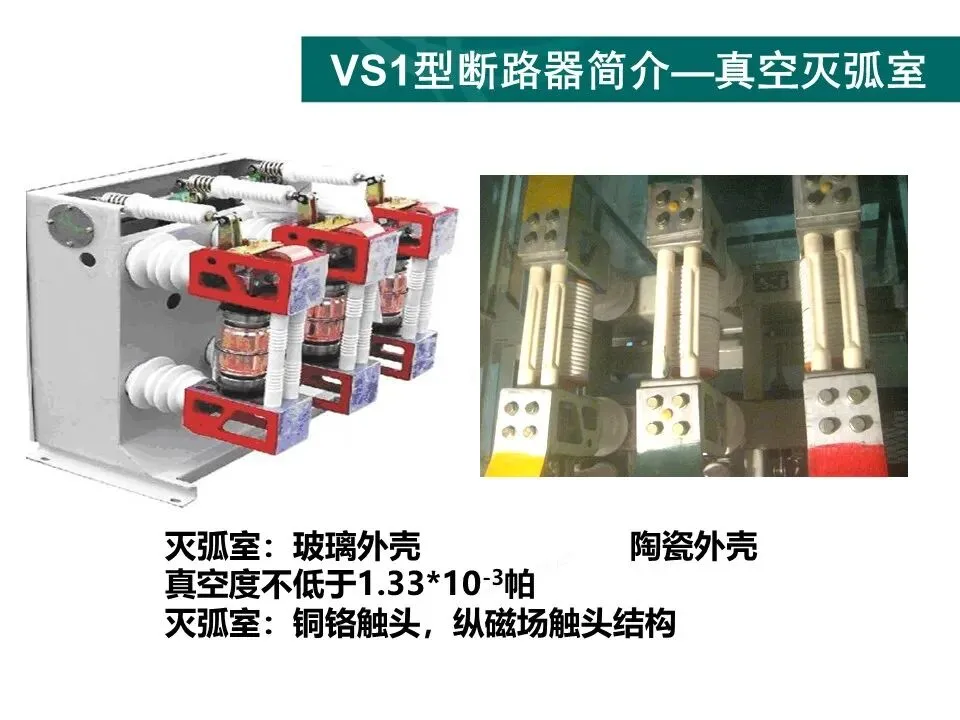

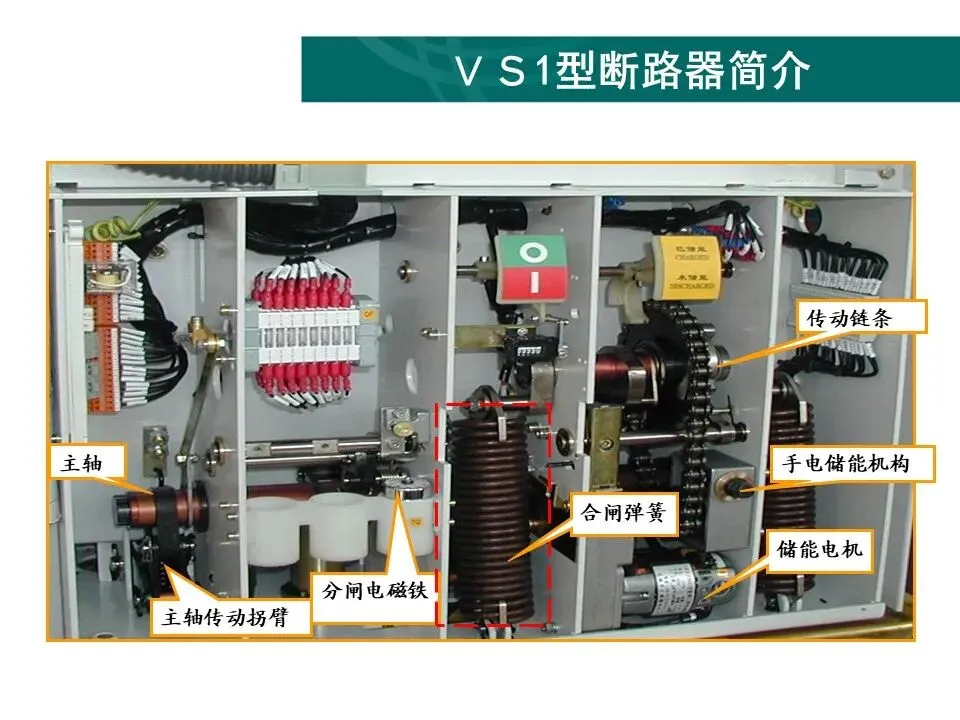

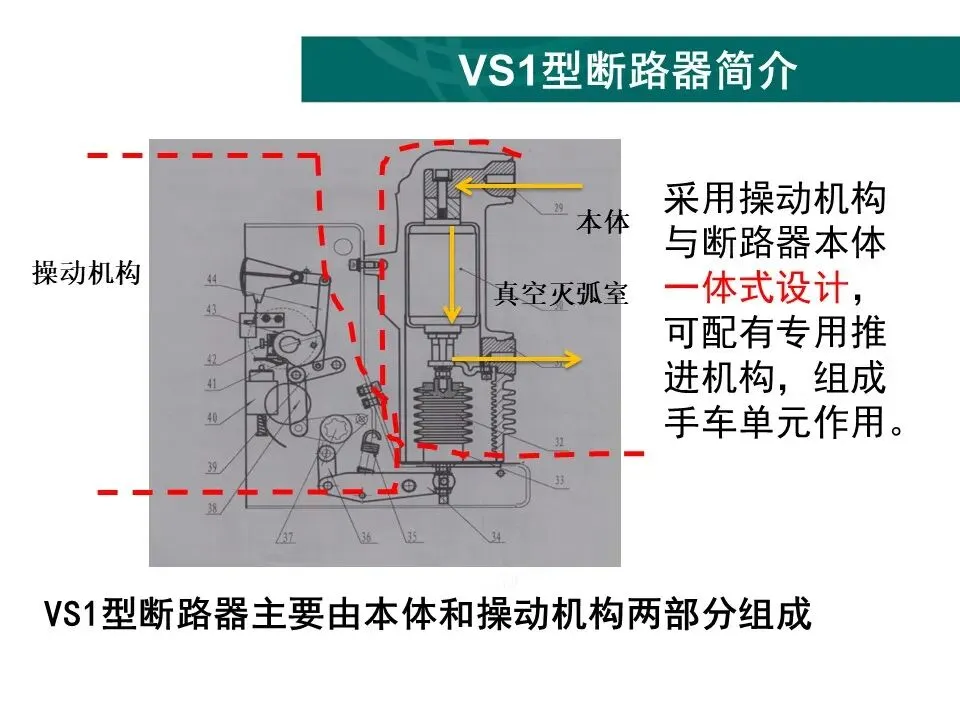

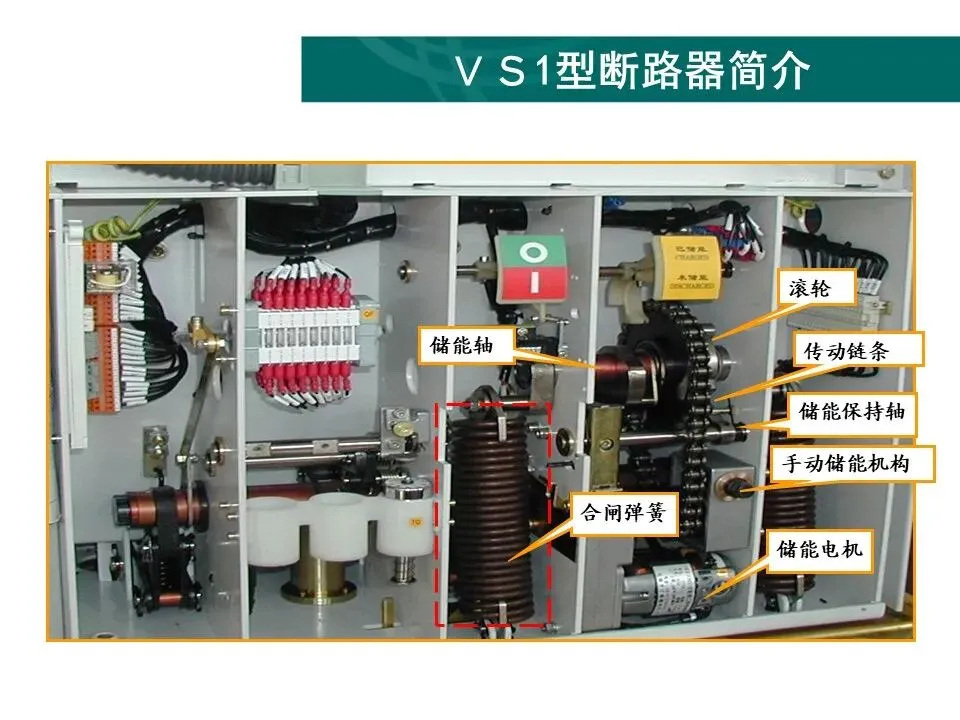

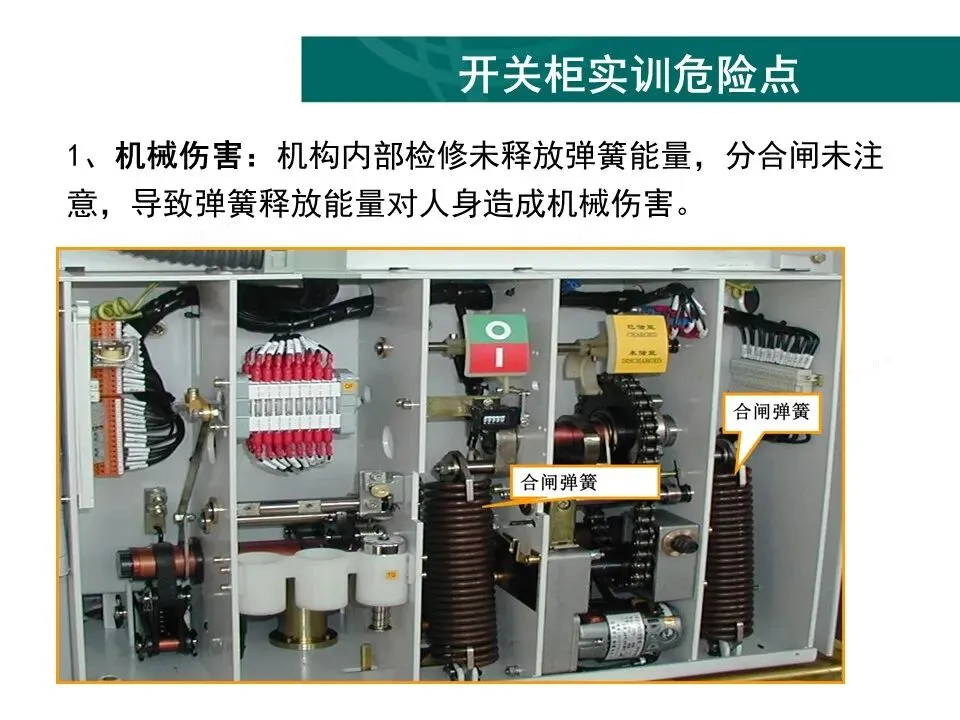

VS1真空断路器室目前国内仿制VD4较为先进的产品。VS1和VD4都可以应用于中置式手车柜，VS1采用是拉簧储能机构，而VD4采用盘簧储能机构。
VB2是美国GE（通用）公司生产的真空断路器。

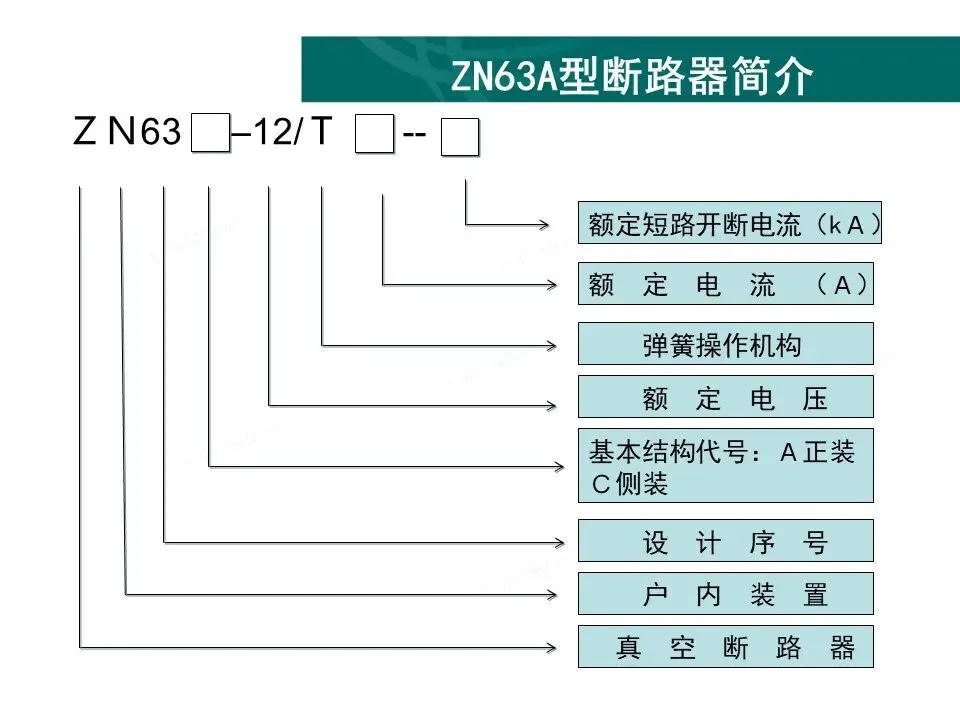

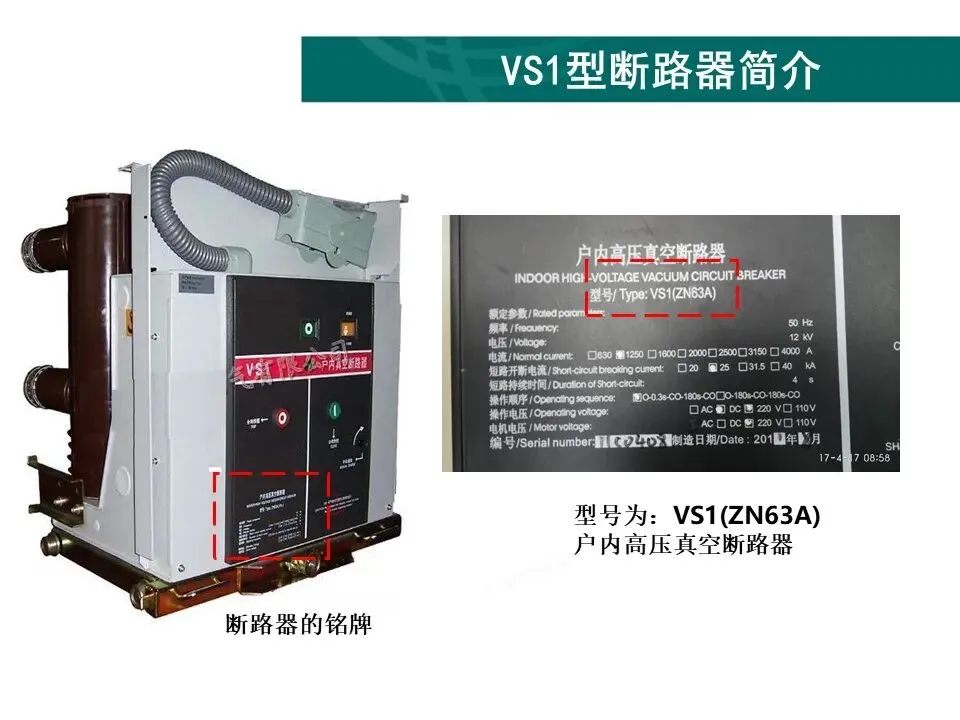

VS1也叫ZN63或ZN63A真空断路器。

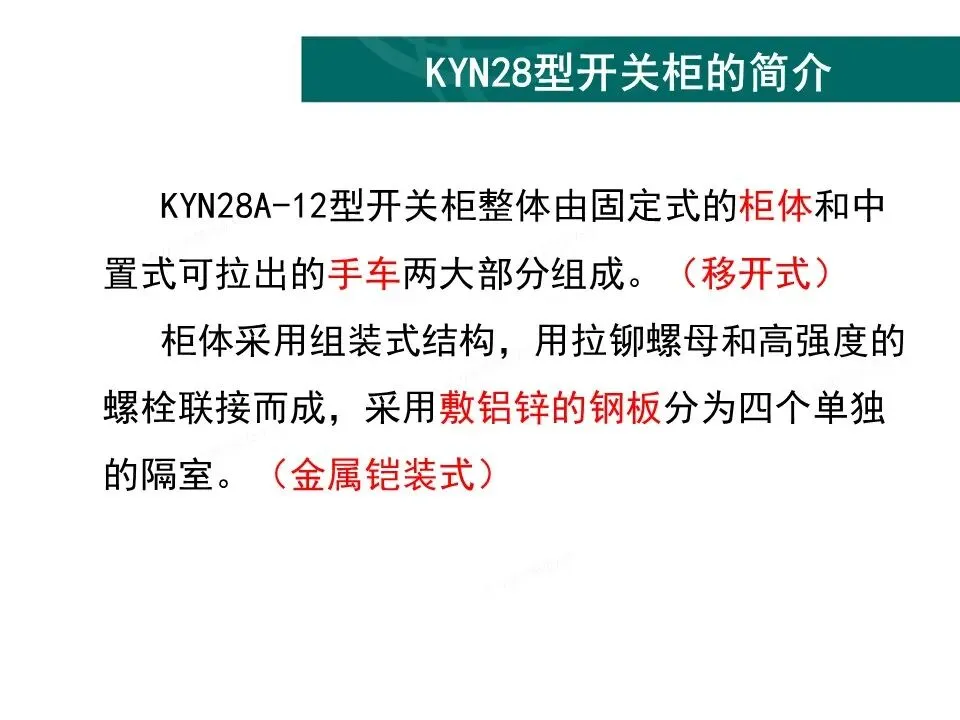

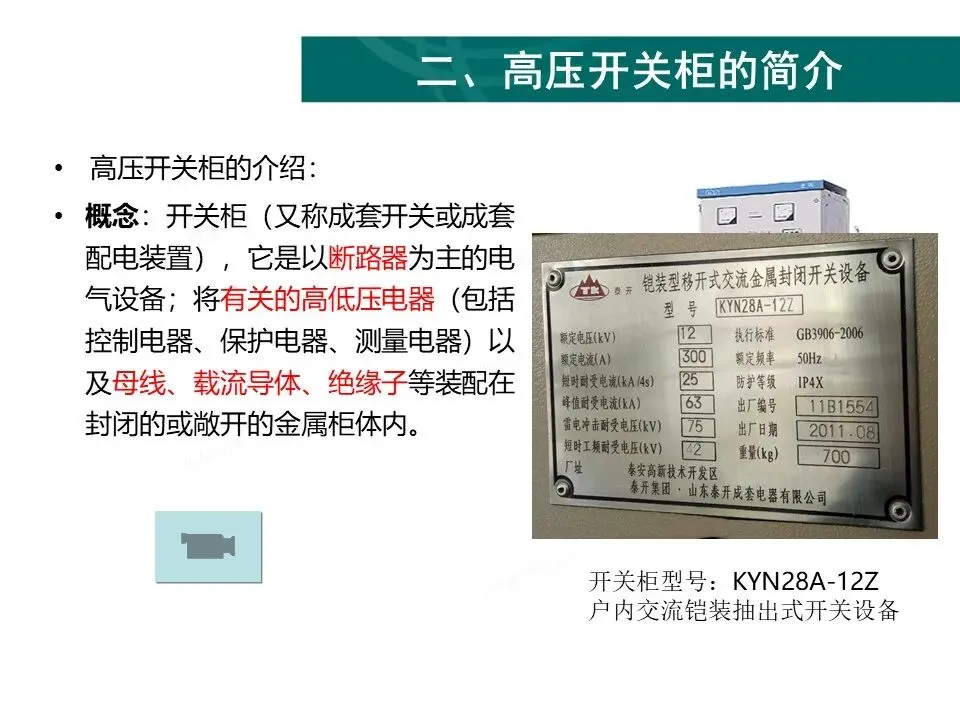

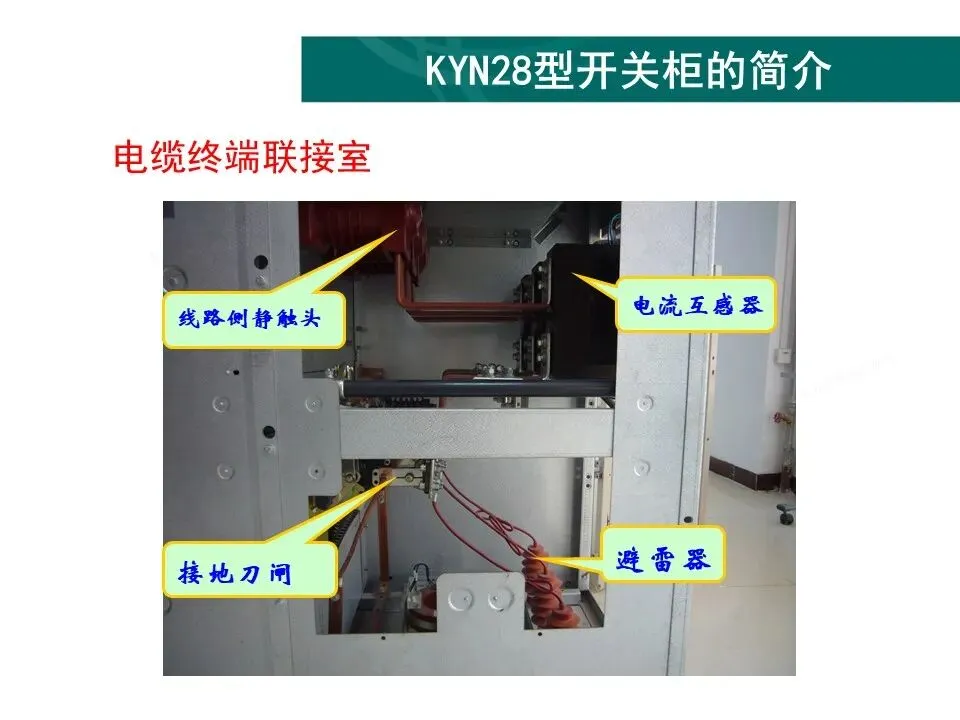

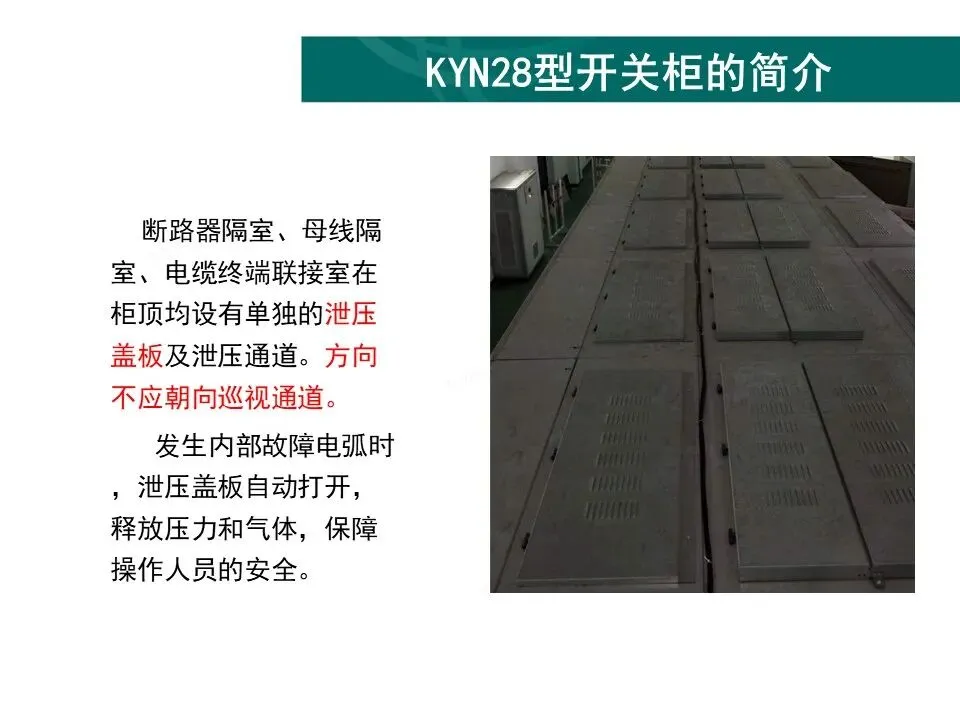

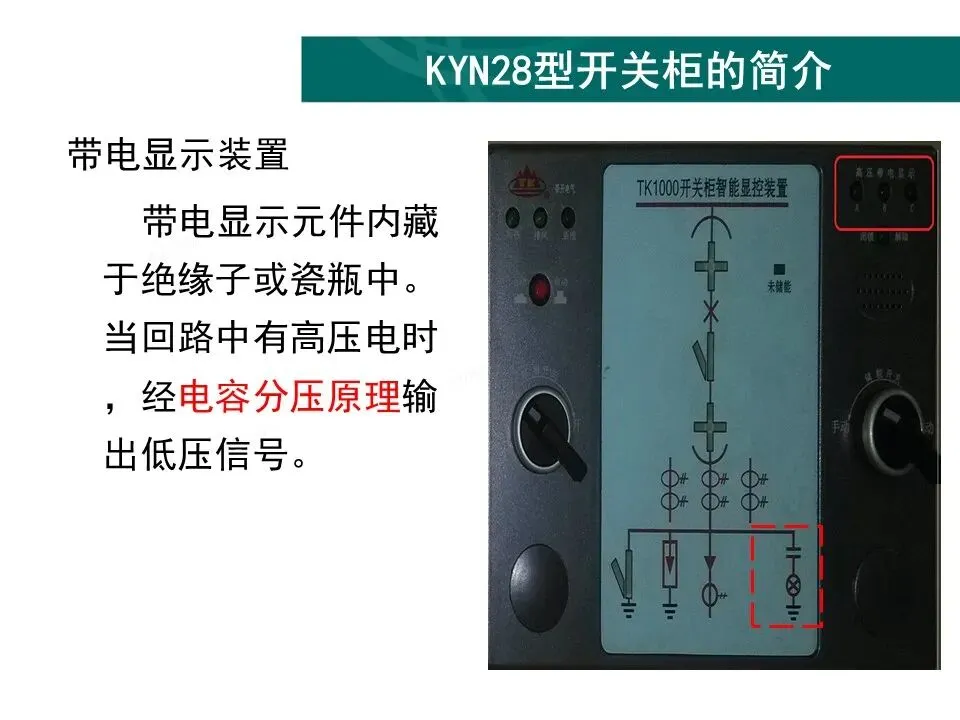

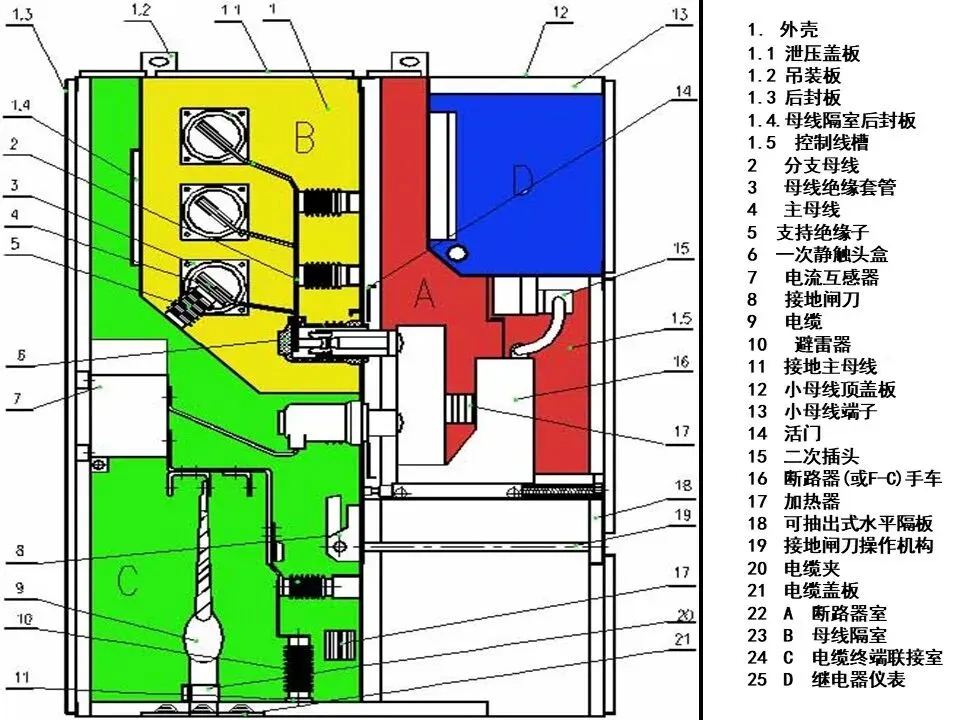

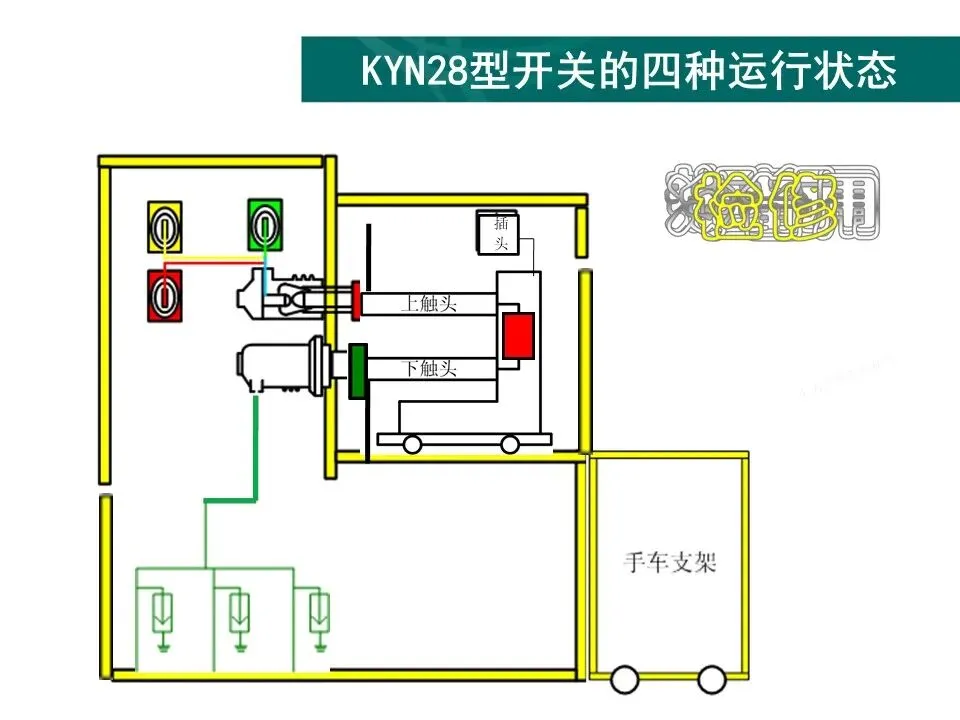

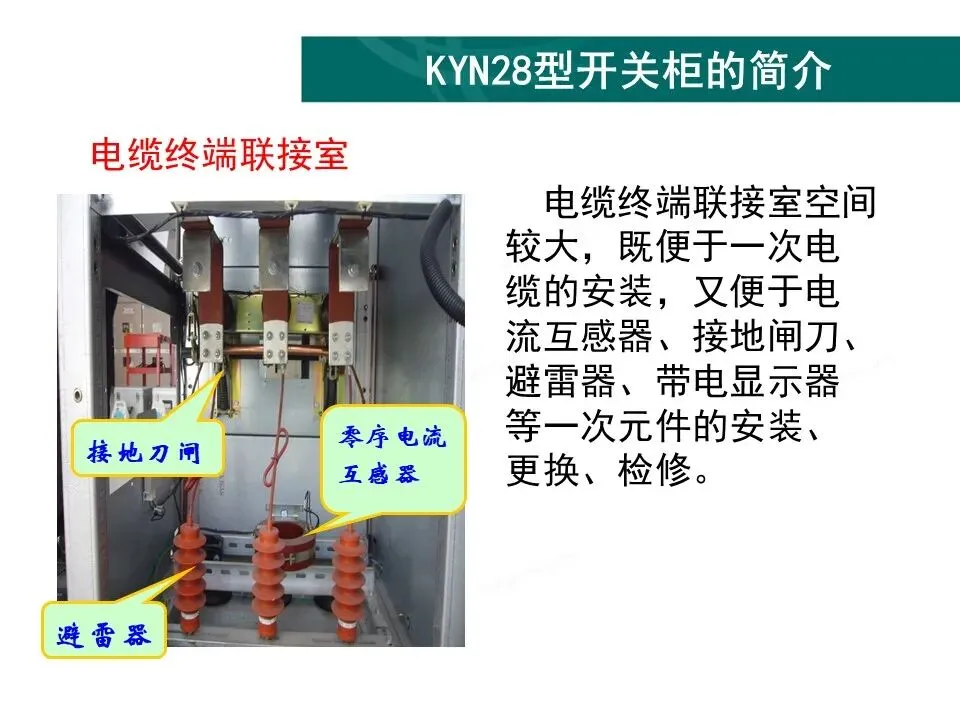

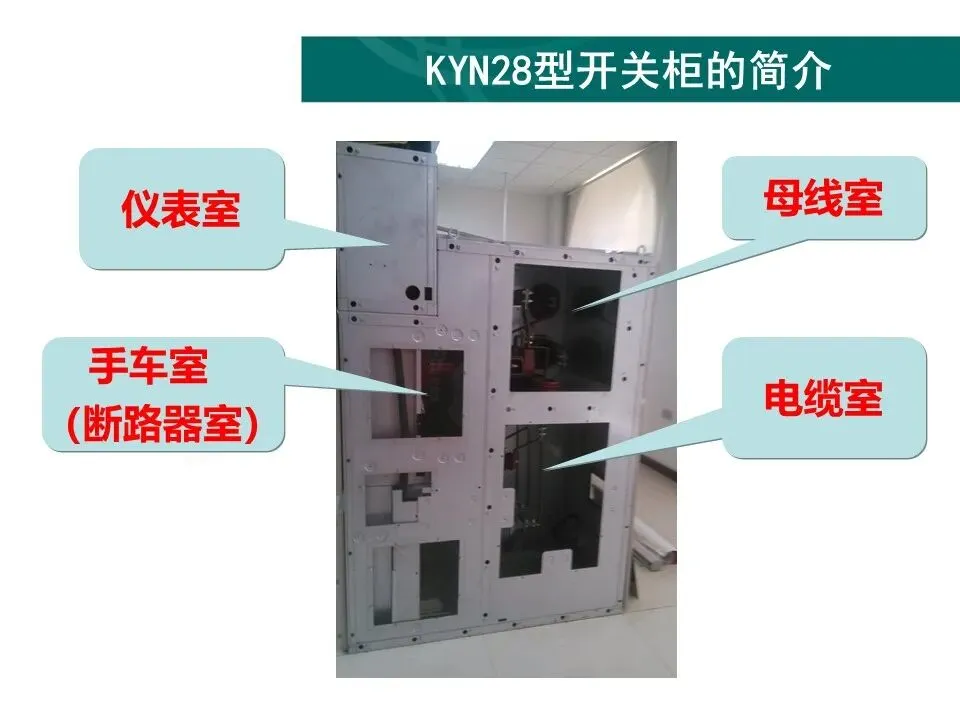

•高压开关柜的介绍：

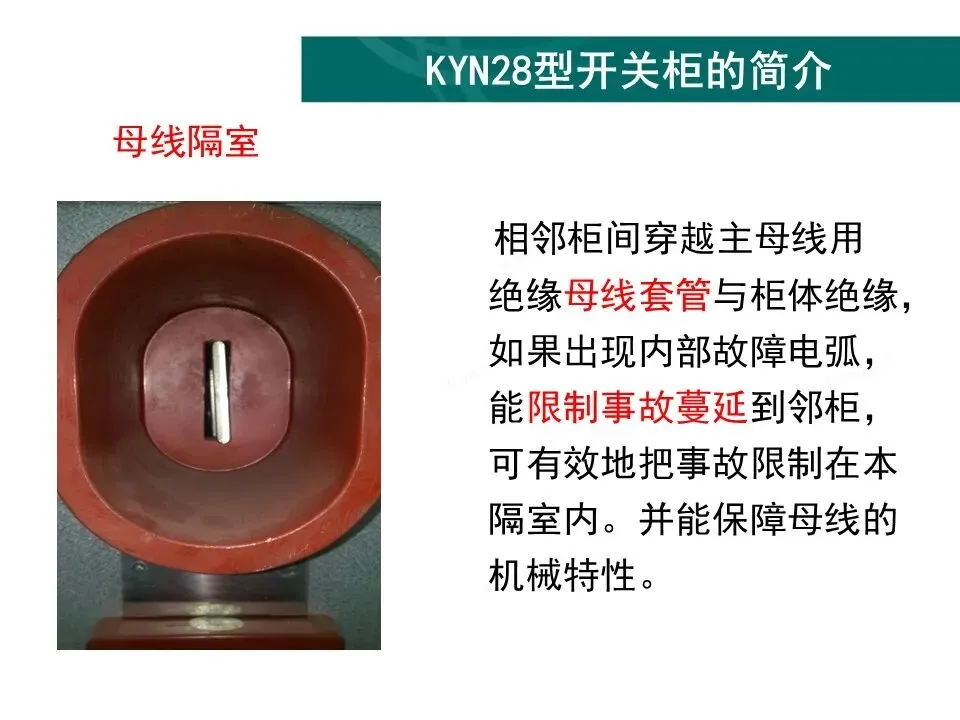

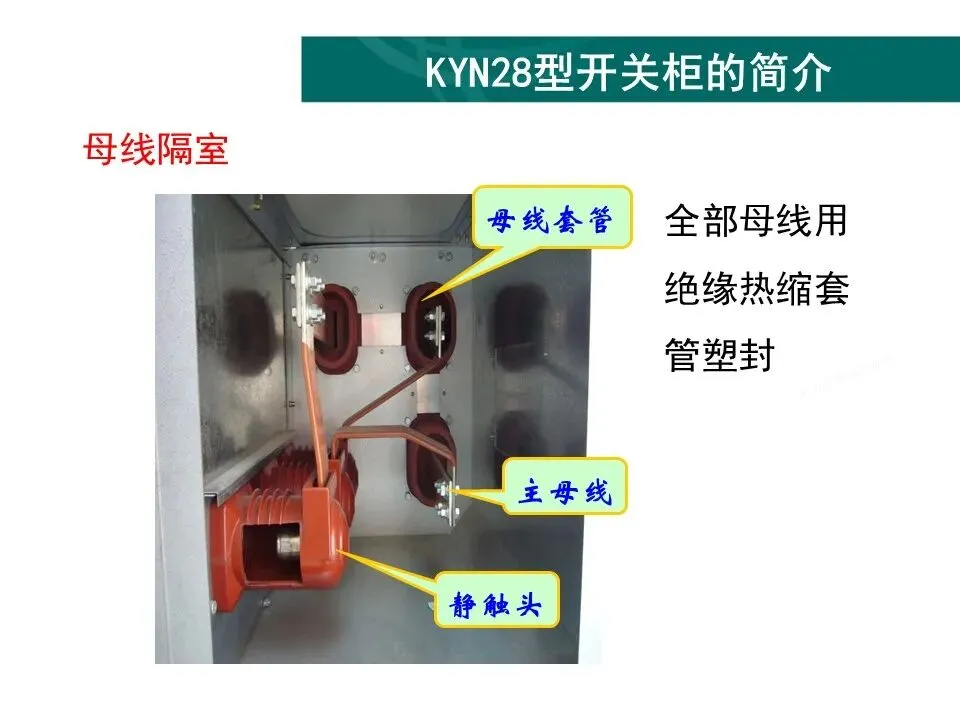

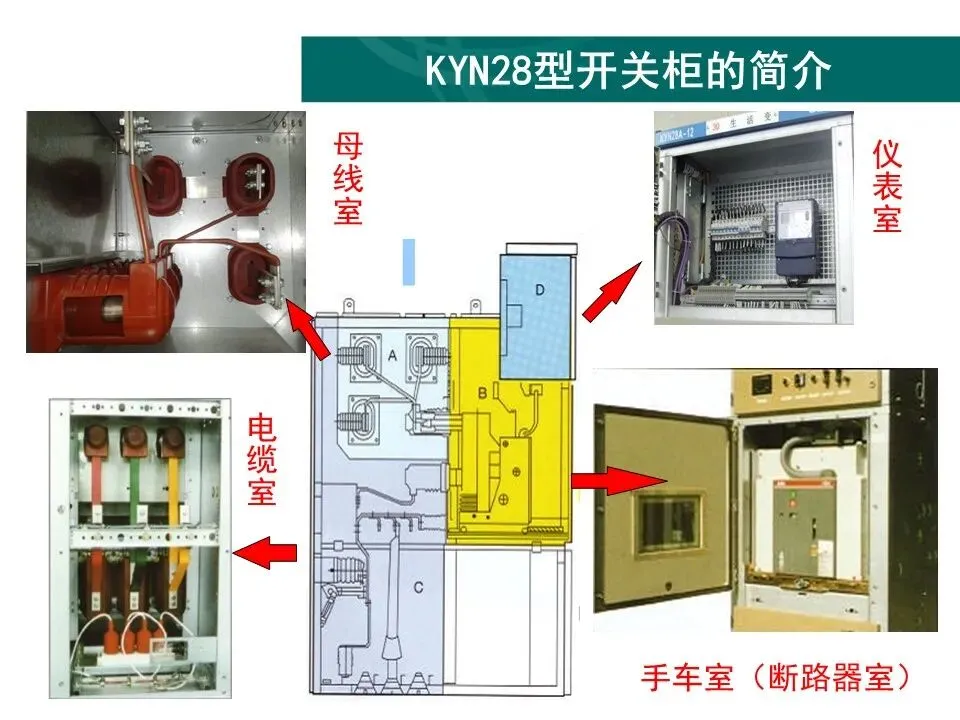

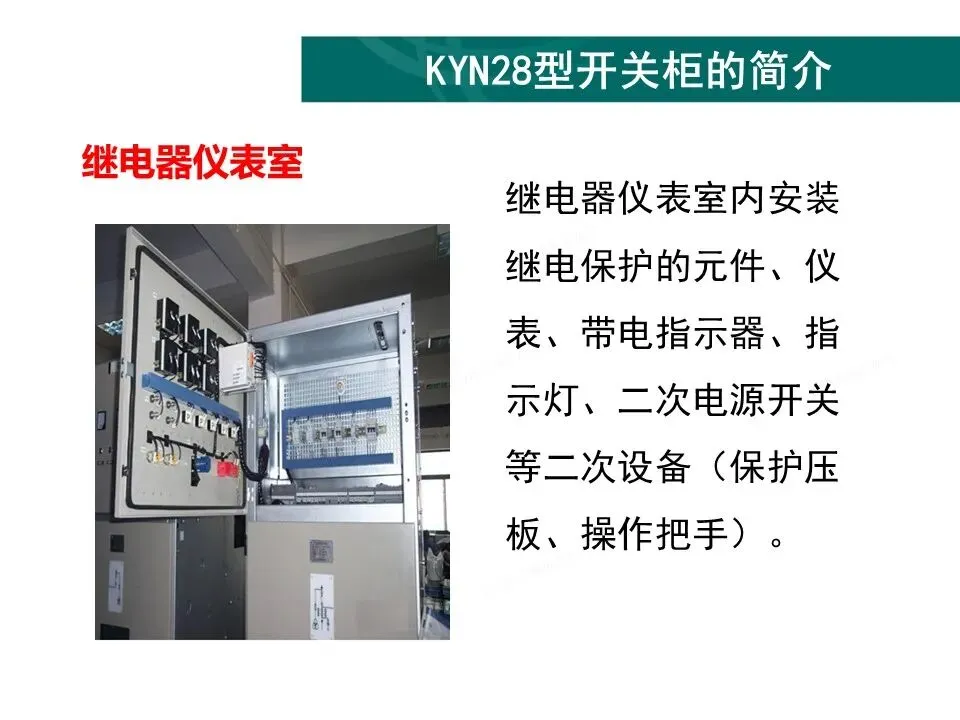

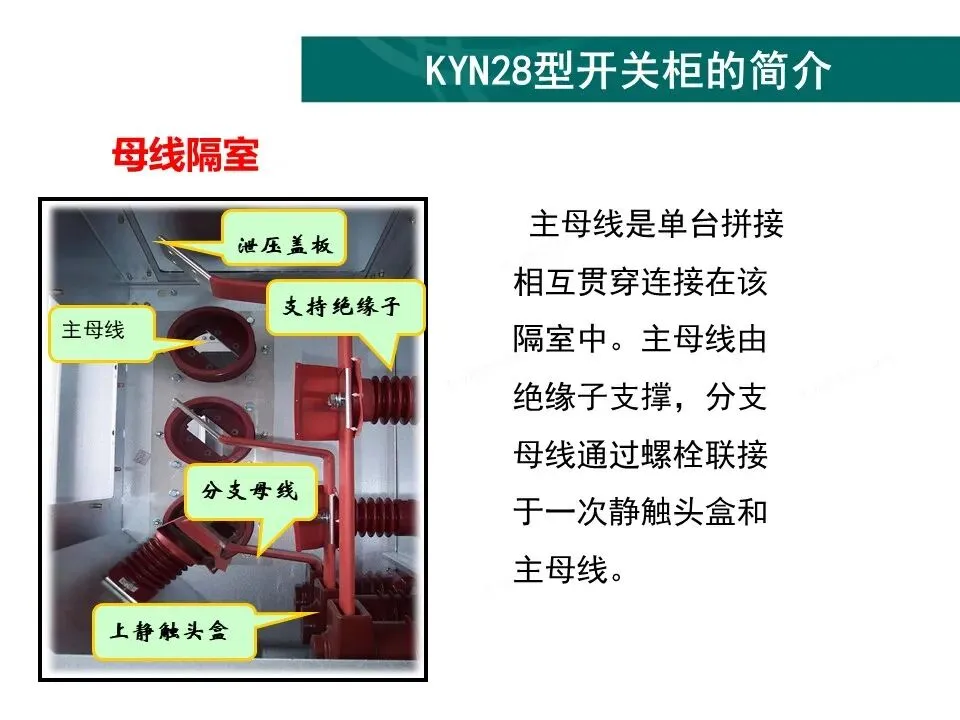

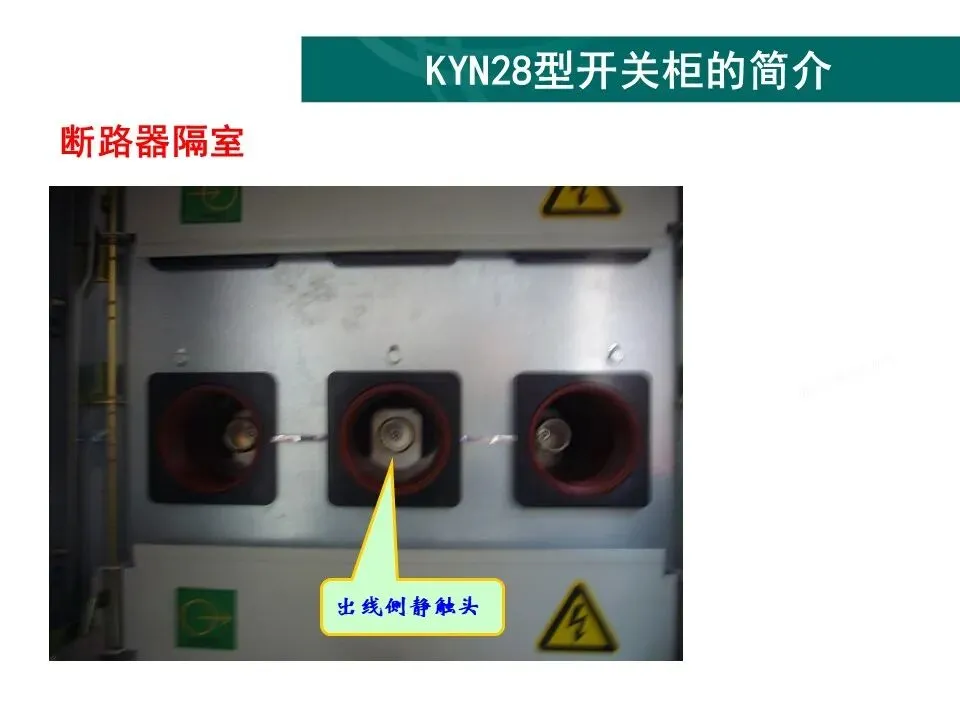

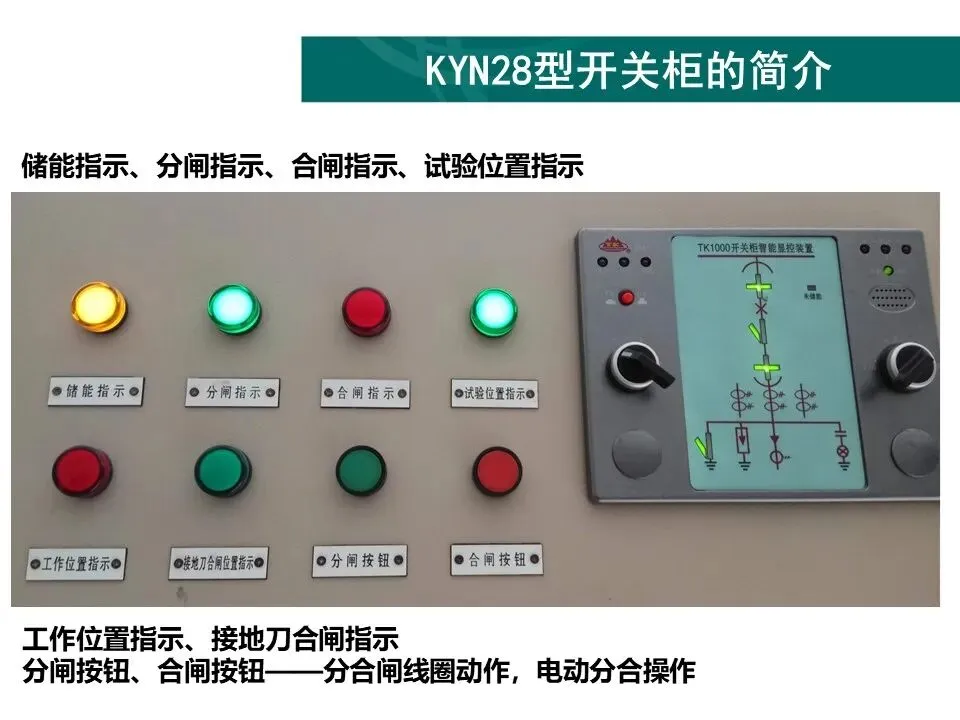

•概念：开关柜（又称成套开关或成套配电装置），它是以断路器为主的电气设备；将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内。

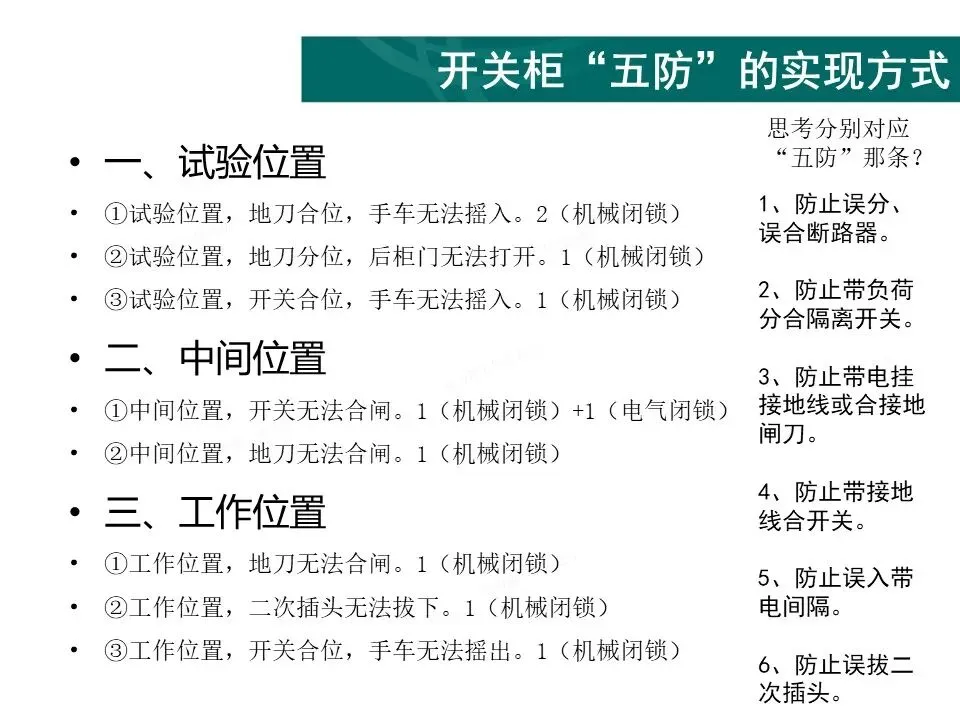

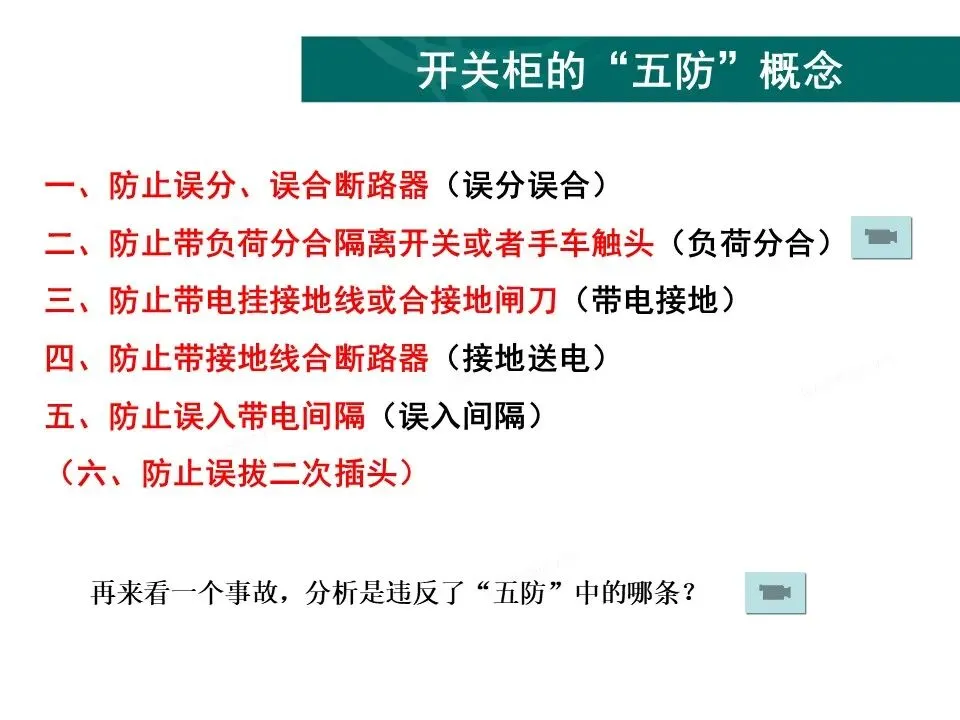

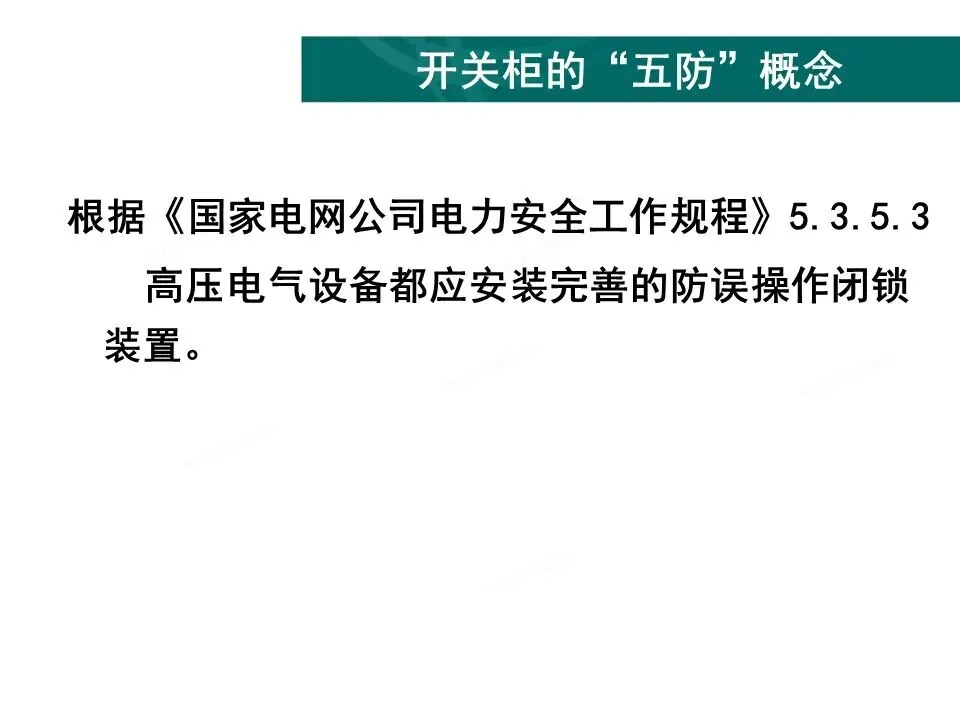

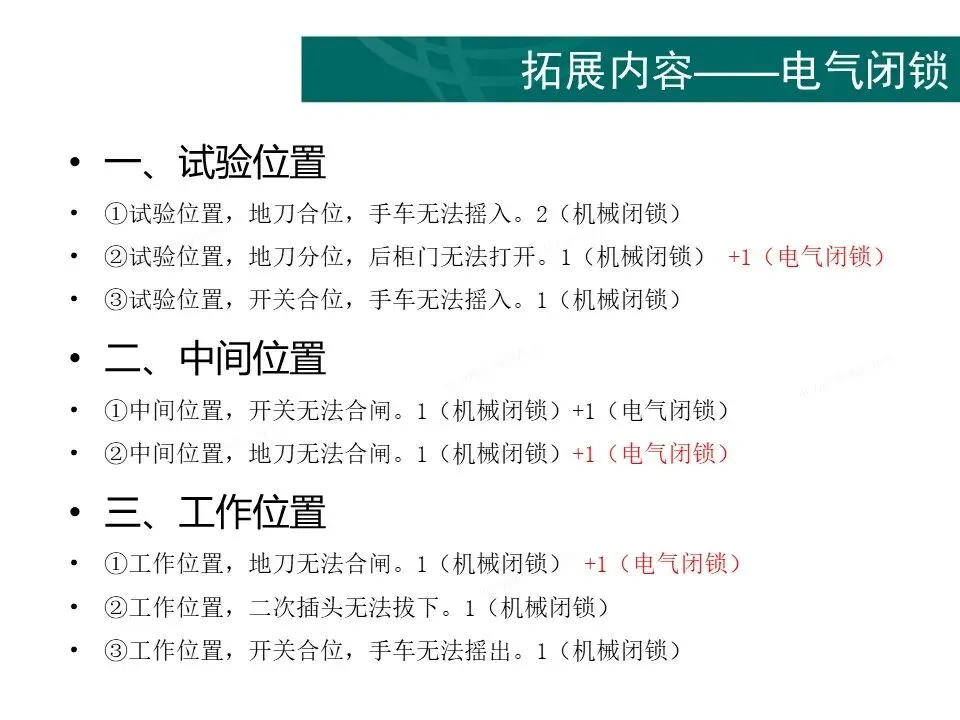

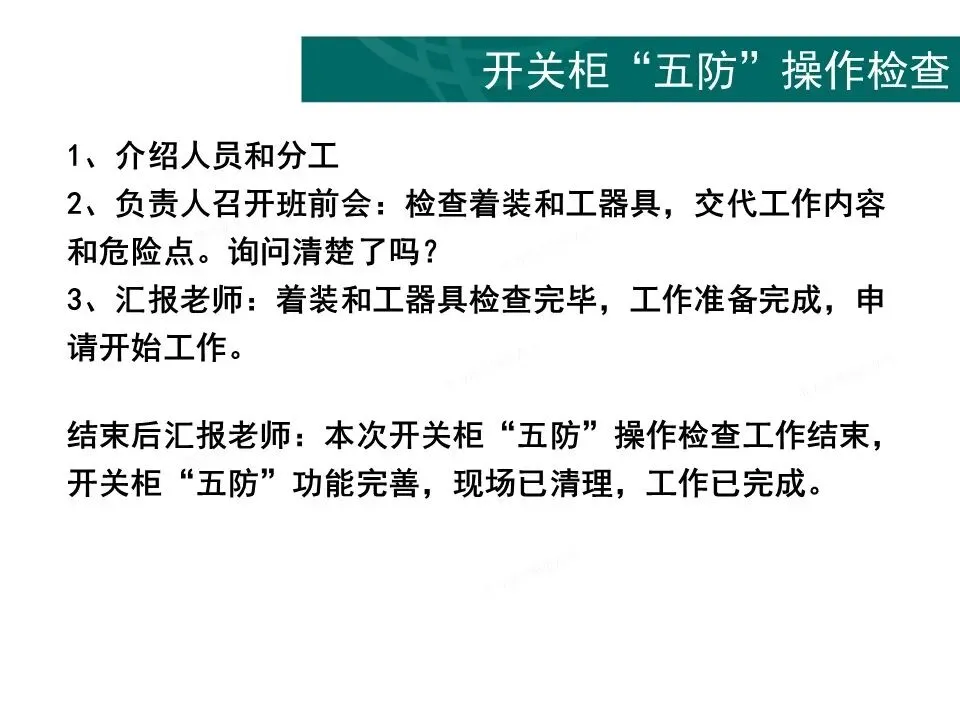

一、防止误分、误合断路器（误分误合）
二、防止带负荷分合隔离开关或者手车触头（负荷分合）
三、防止带电挂接地线或合接地闸刀（带电接地）
四、防止带接地线合断路器（接地送电）
五、防止误入带电间隔（误入间隔）

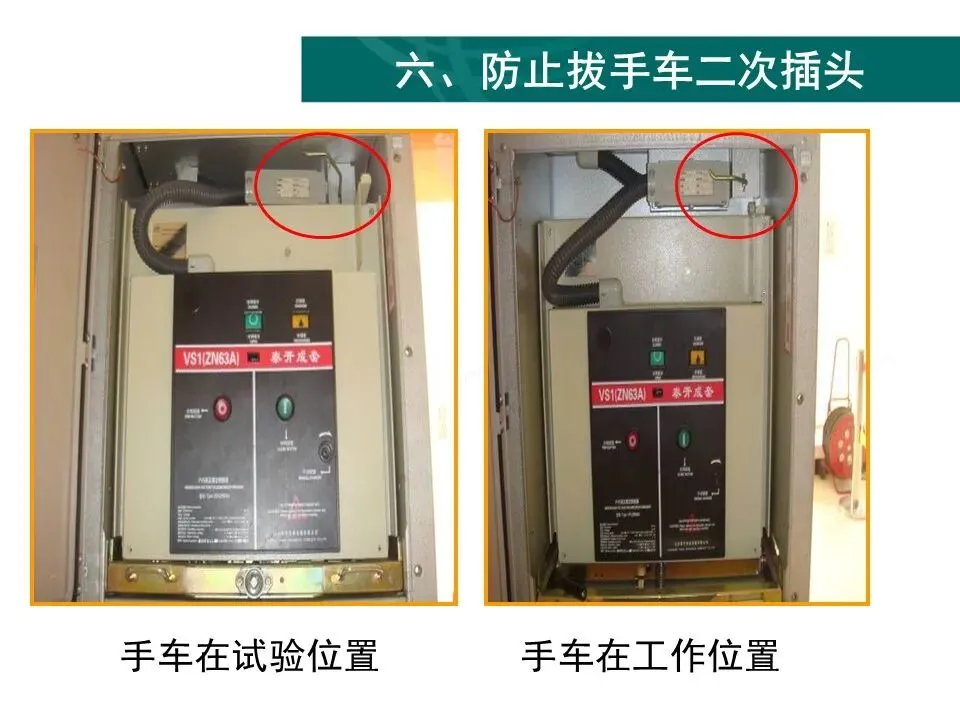

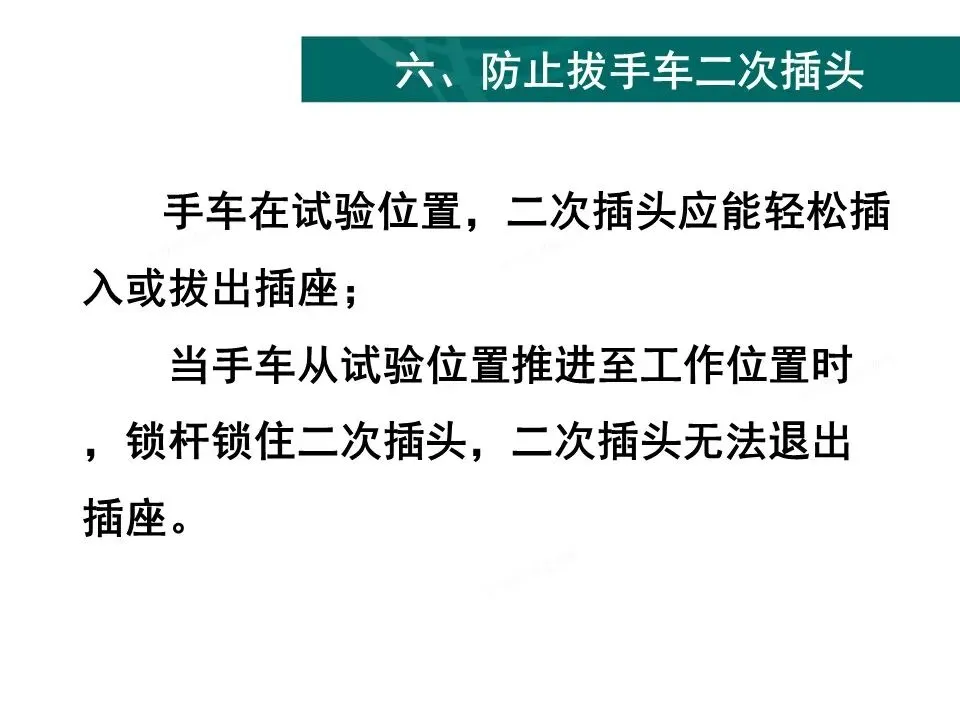

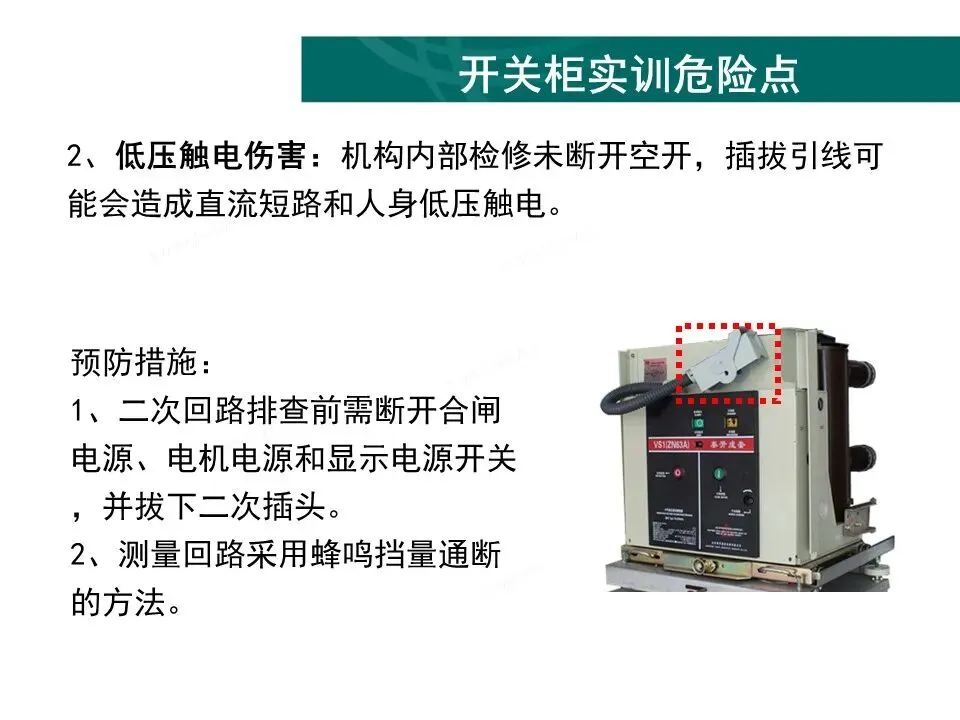

（六、防止误拔二次插头）

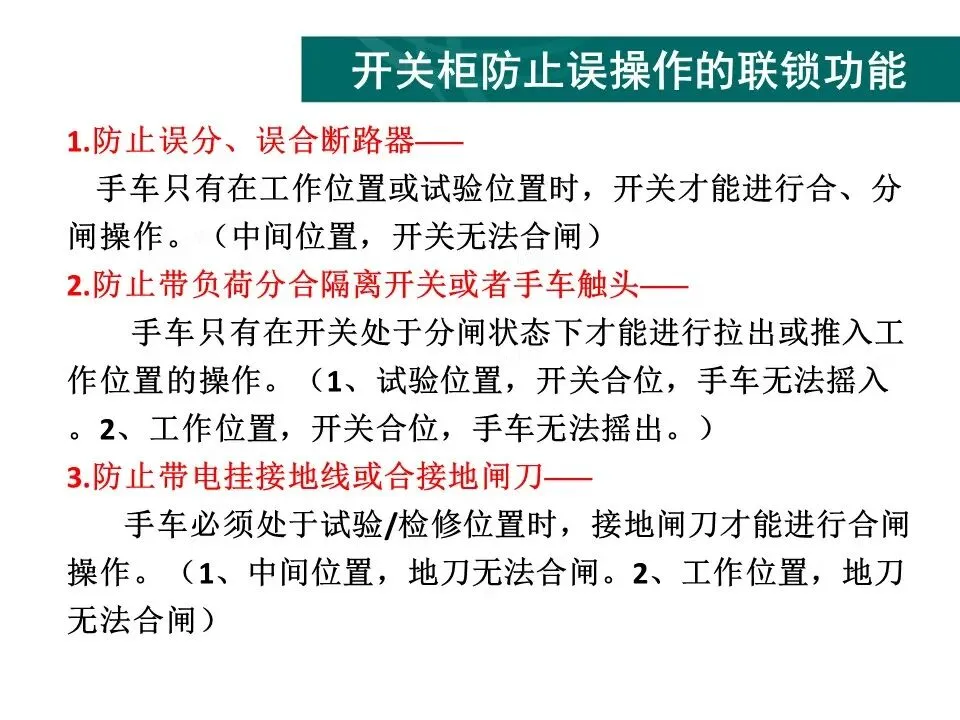

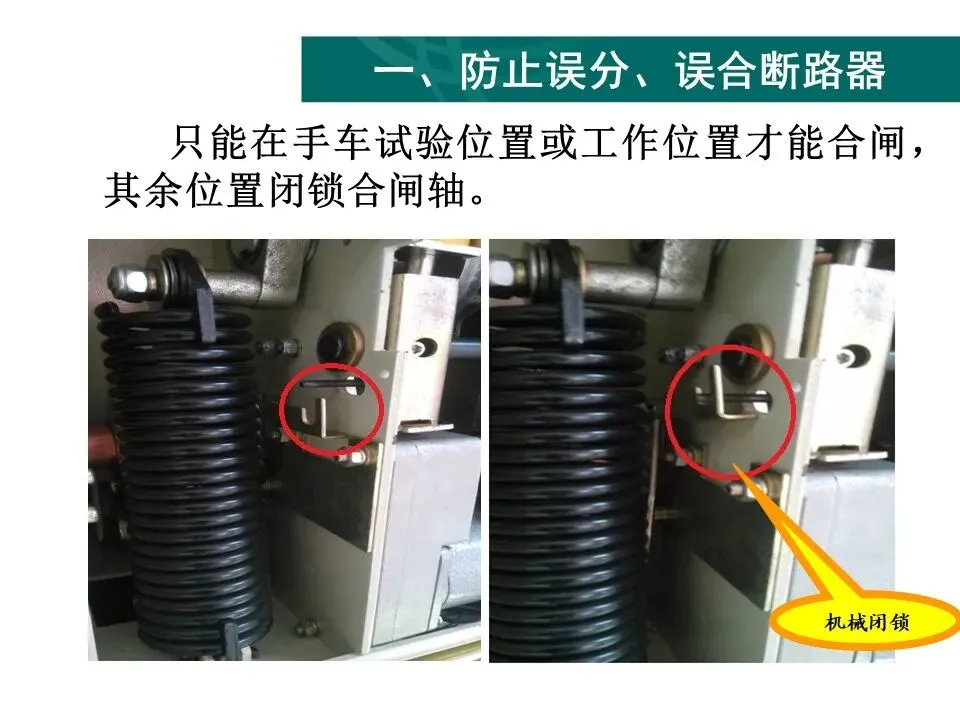

1.防止误分、误合断路器───

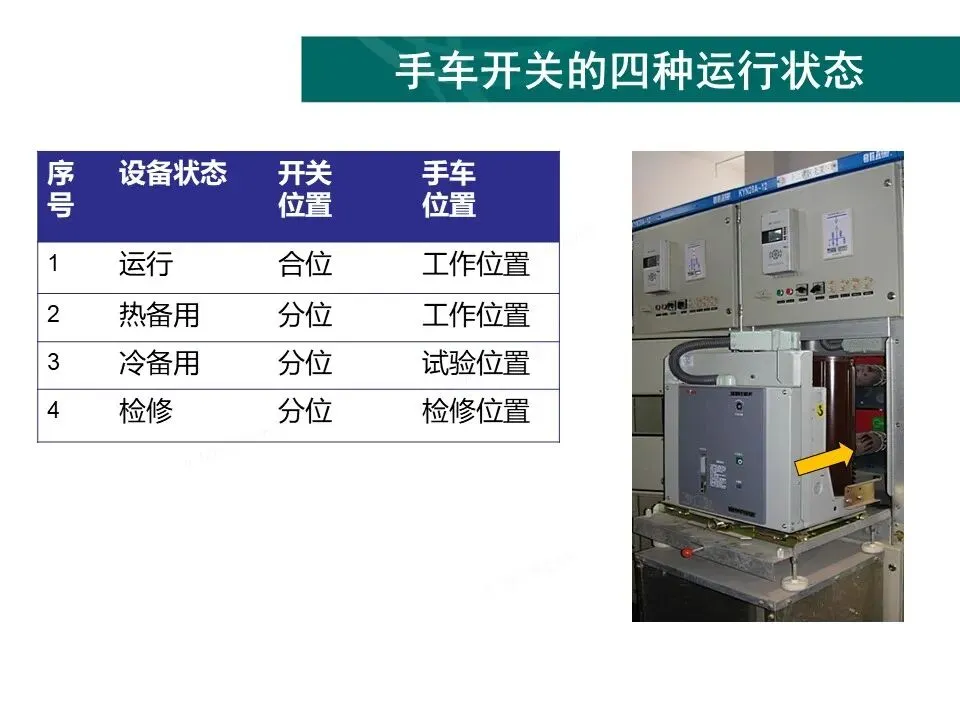

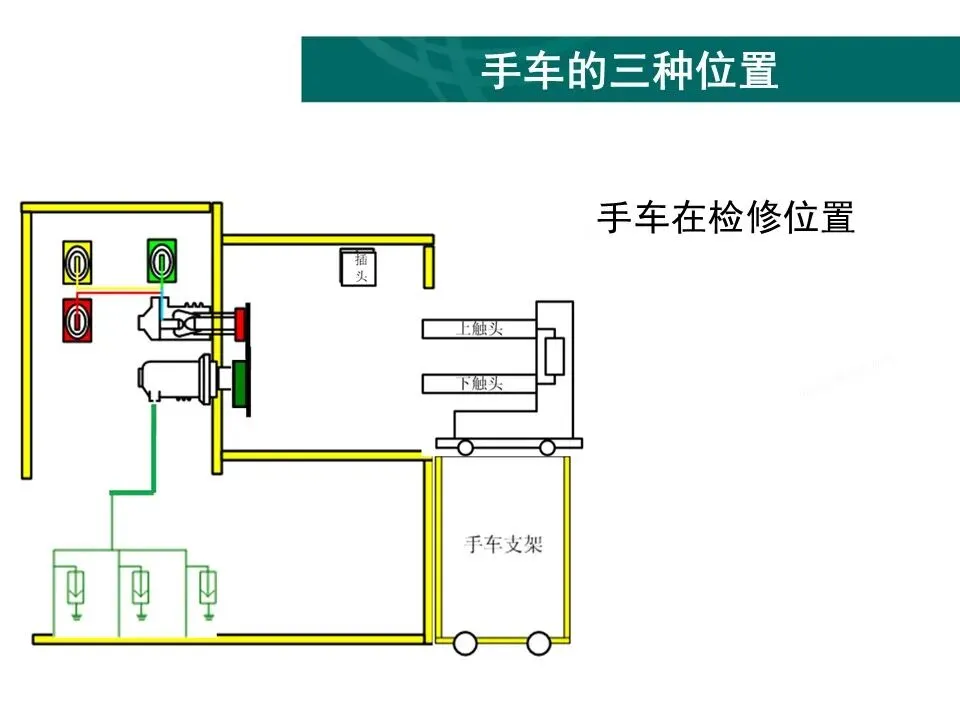

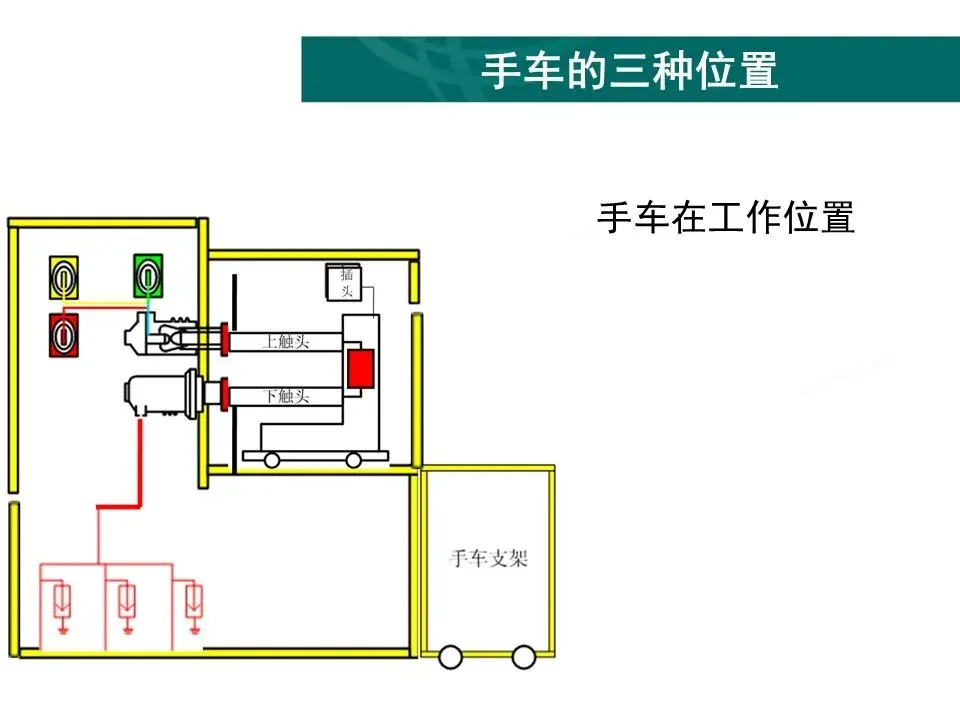

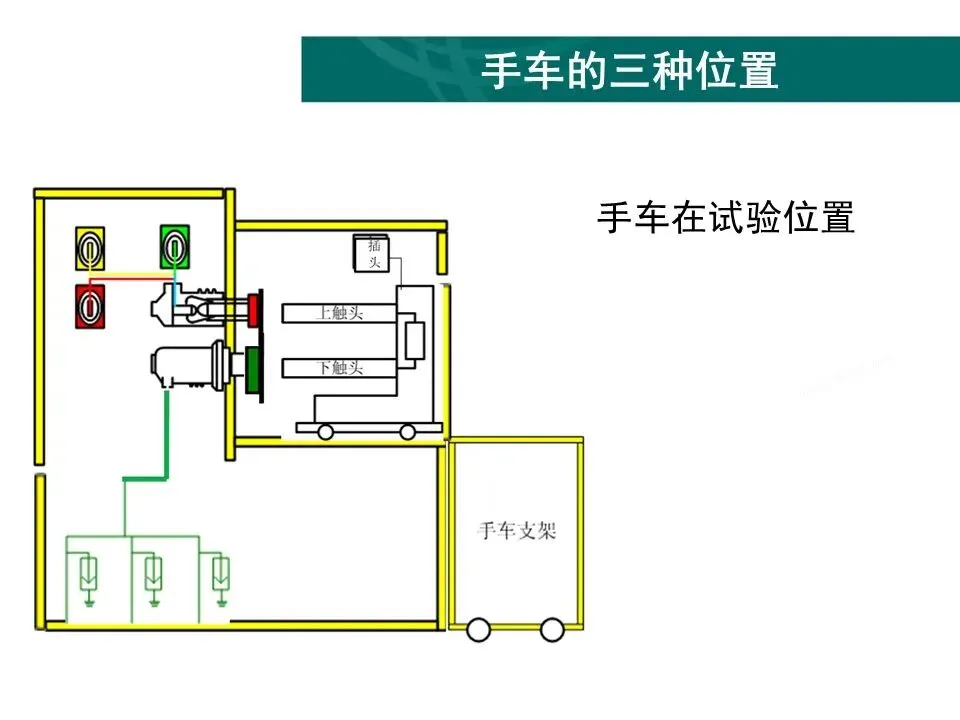

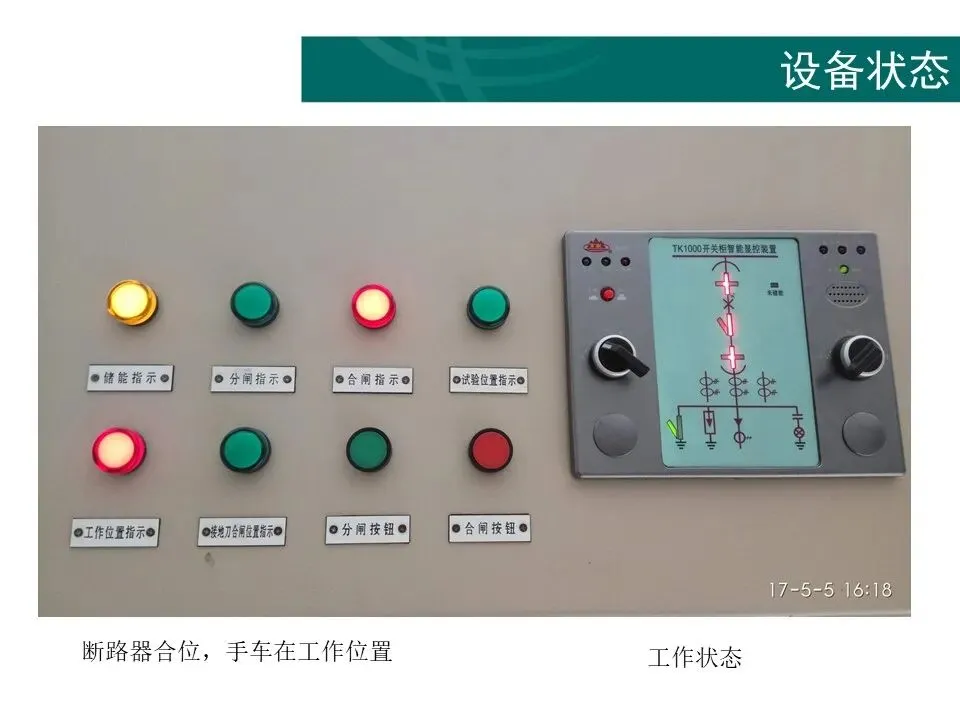

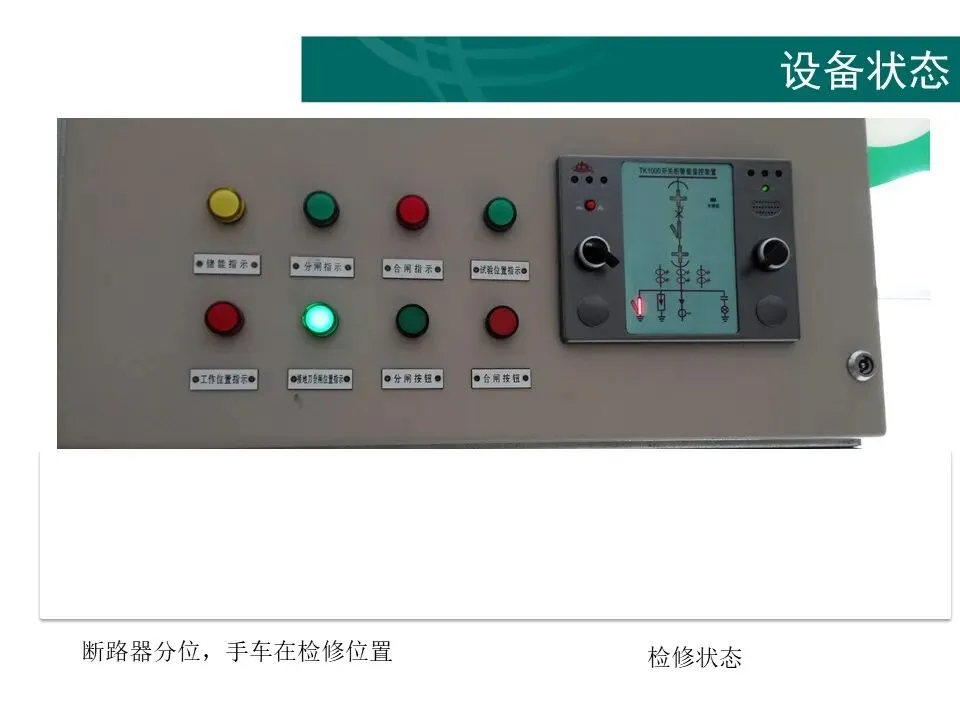

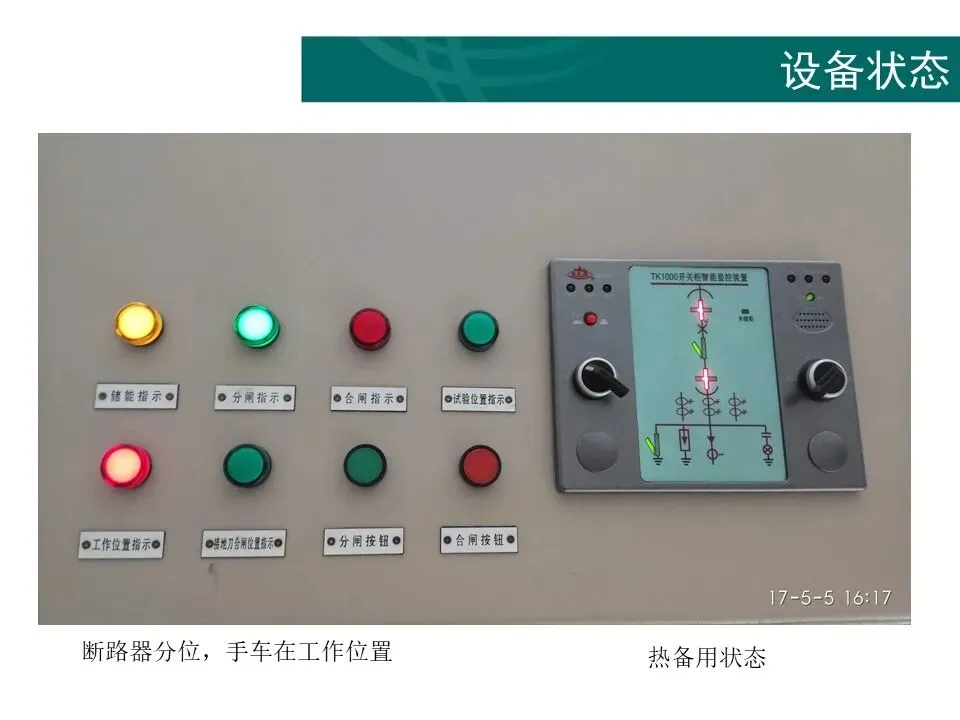

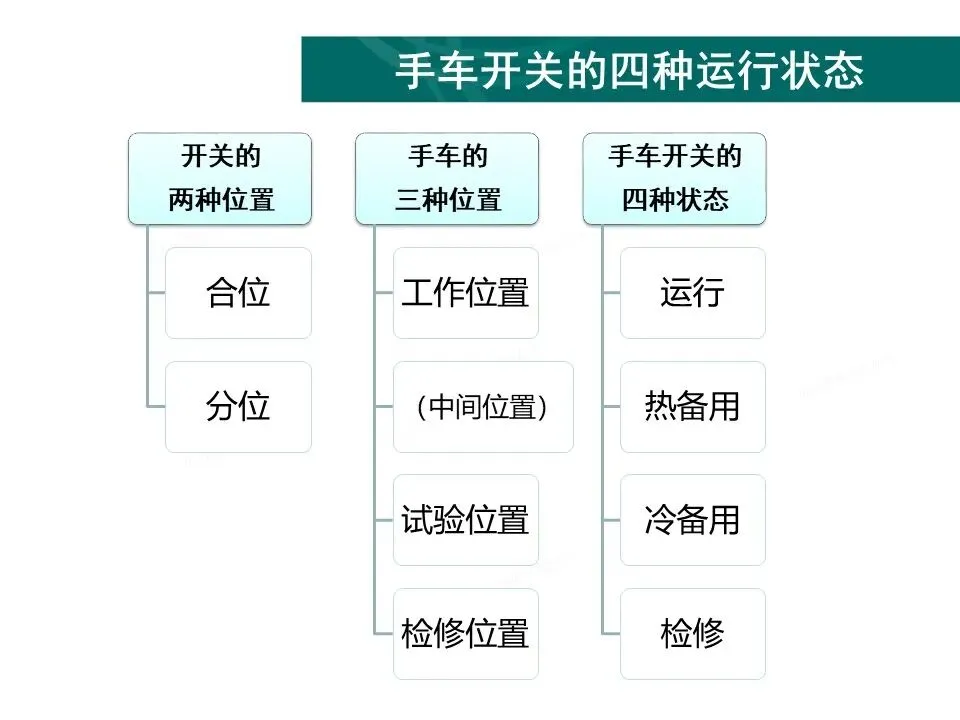

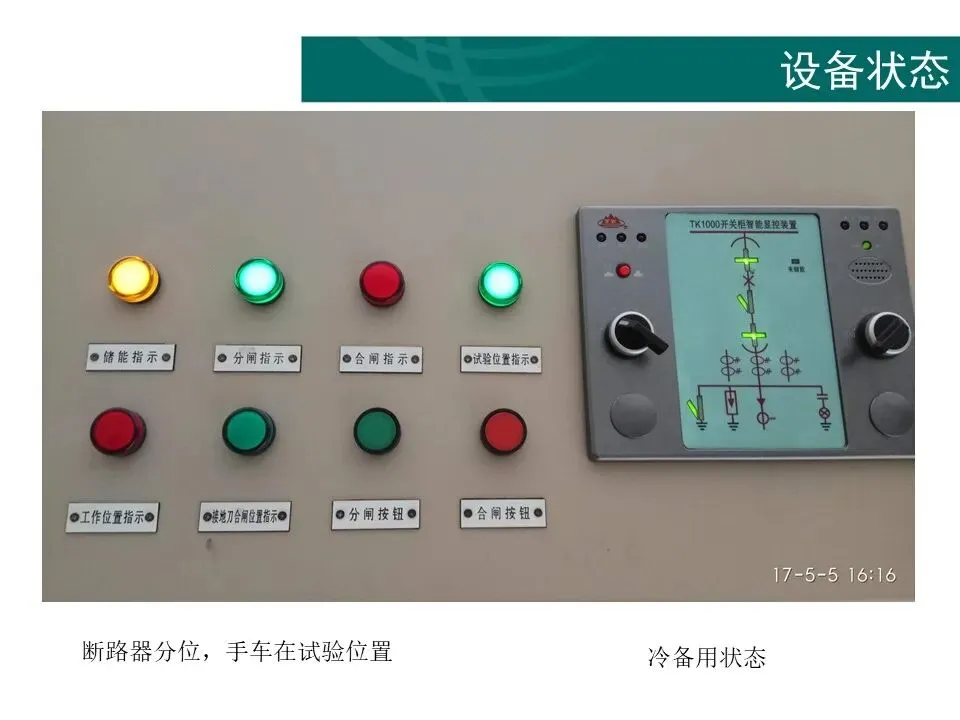

手车只有在工作位置或试验位置时，开关才能进行合、分闸操作。（中间位置，开关无法合闸）

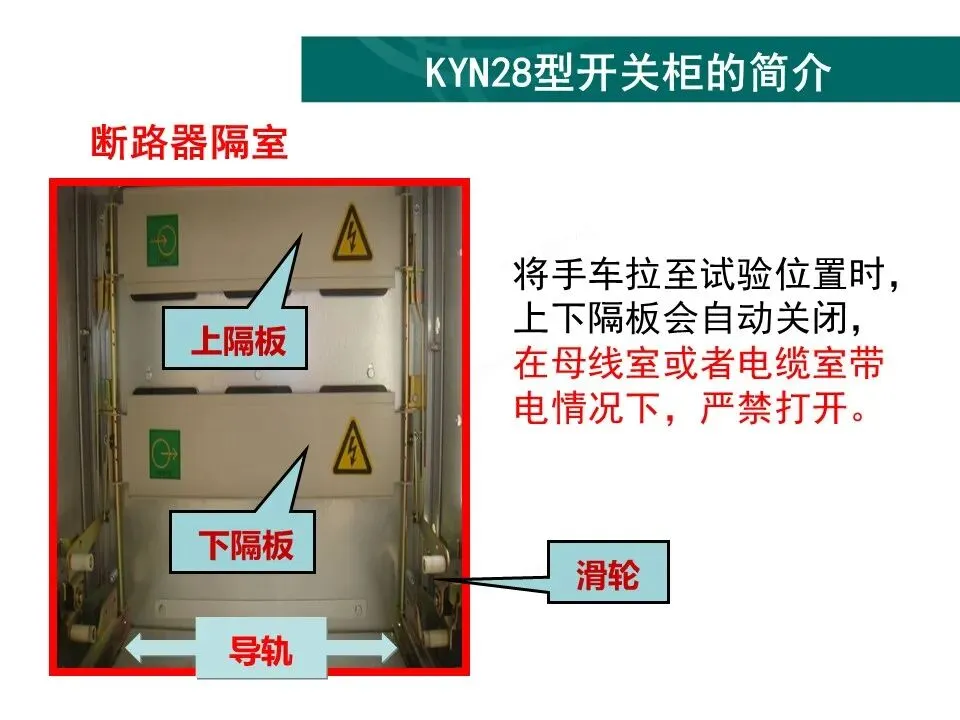

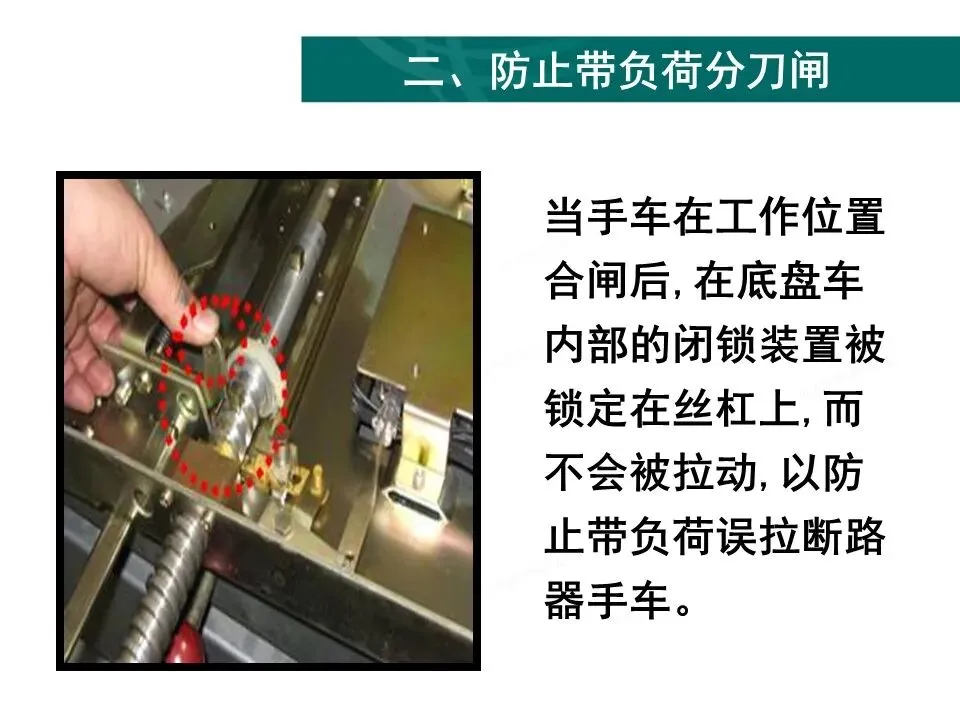

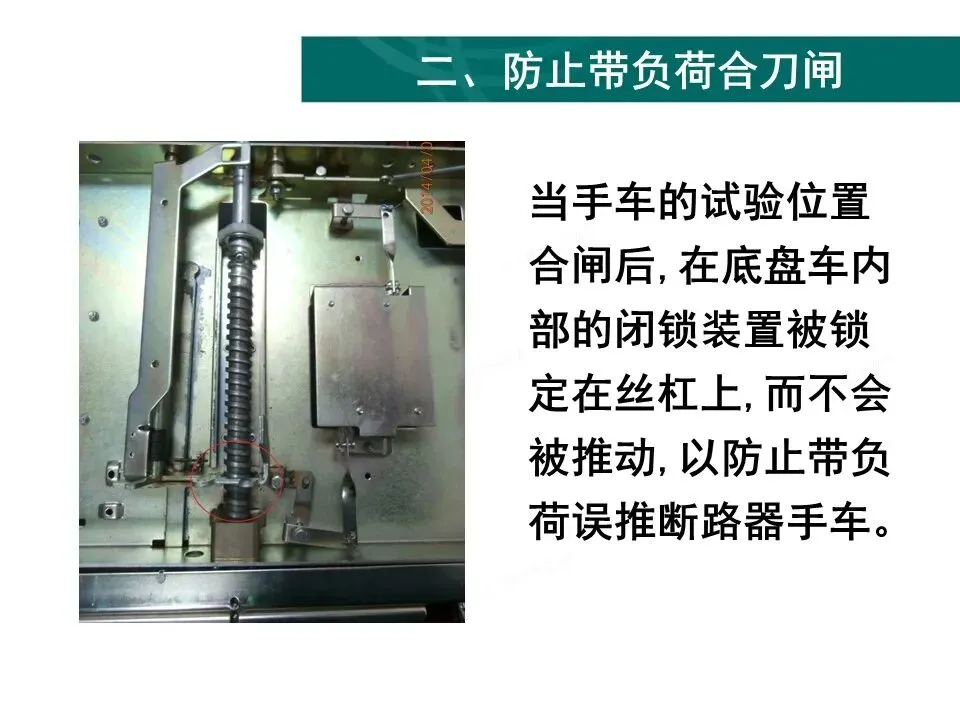

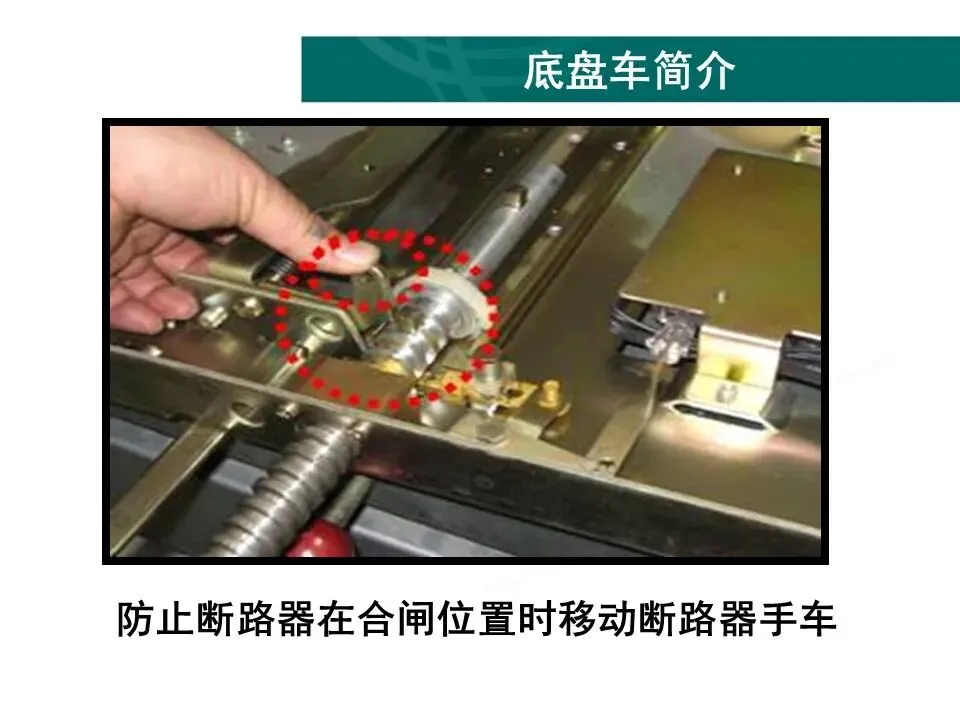

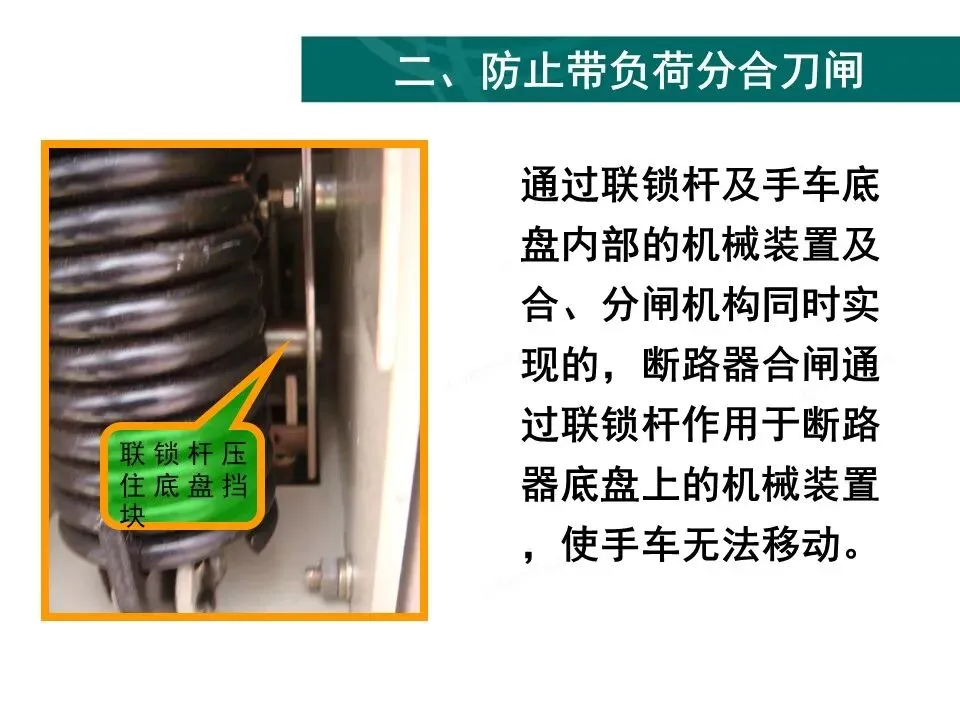

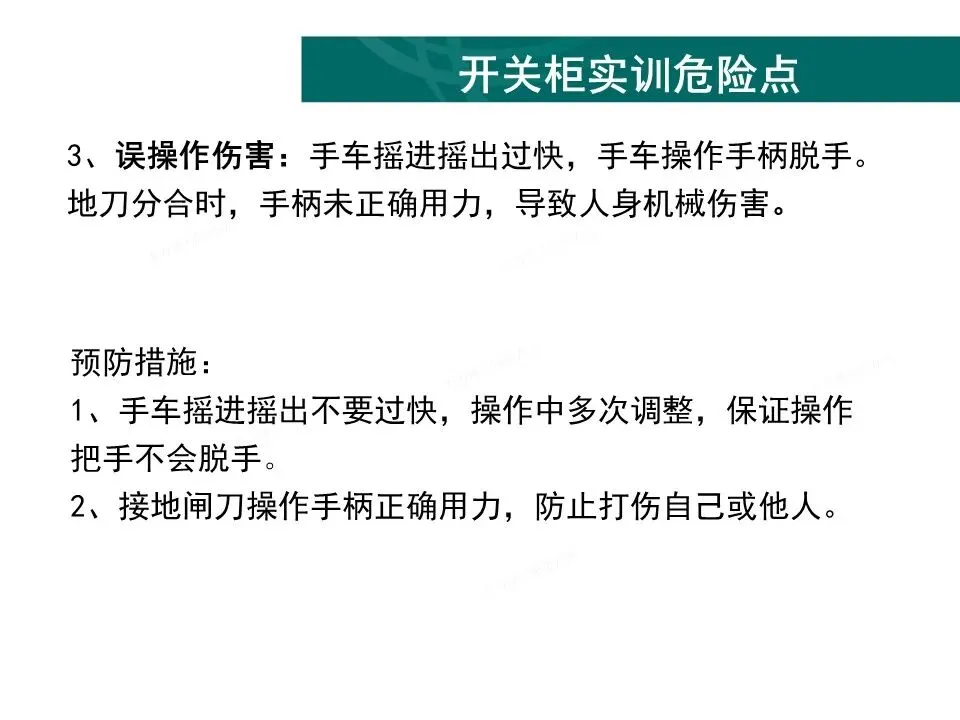

2.防止带负荷分合隔离开关或者手车触头───

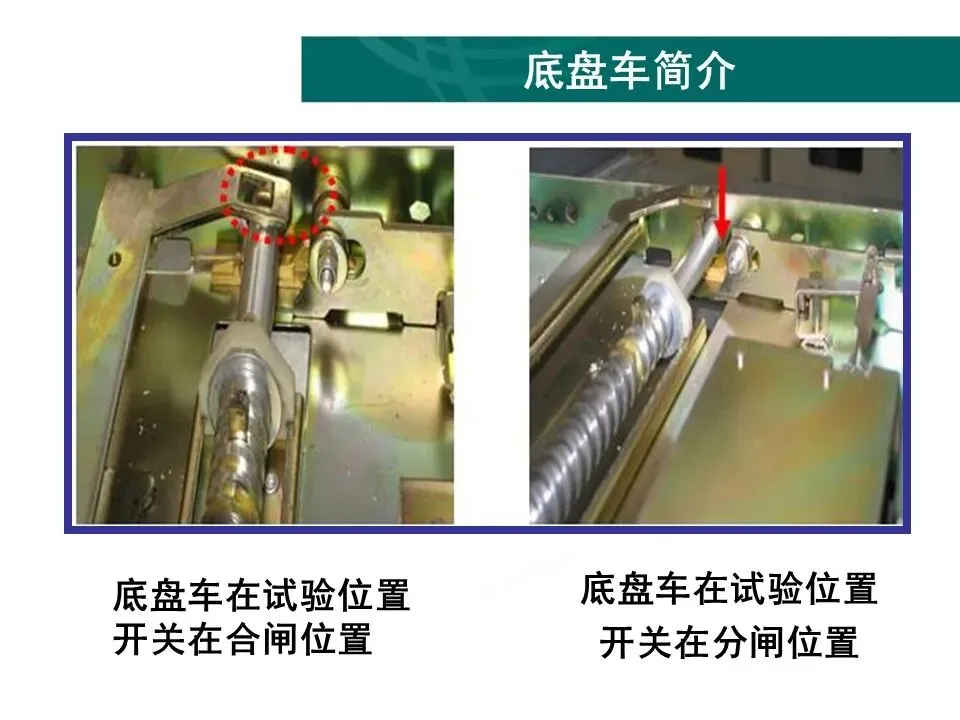

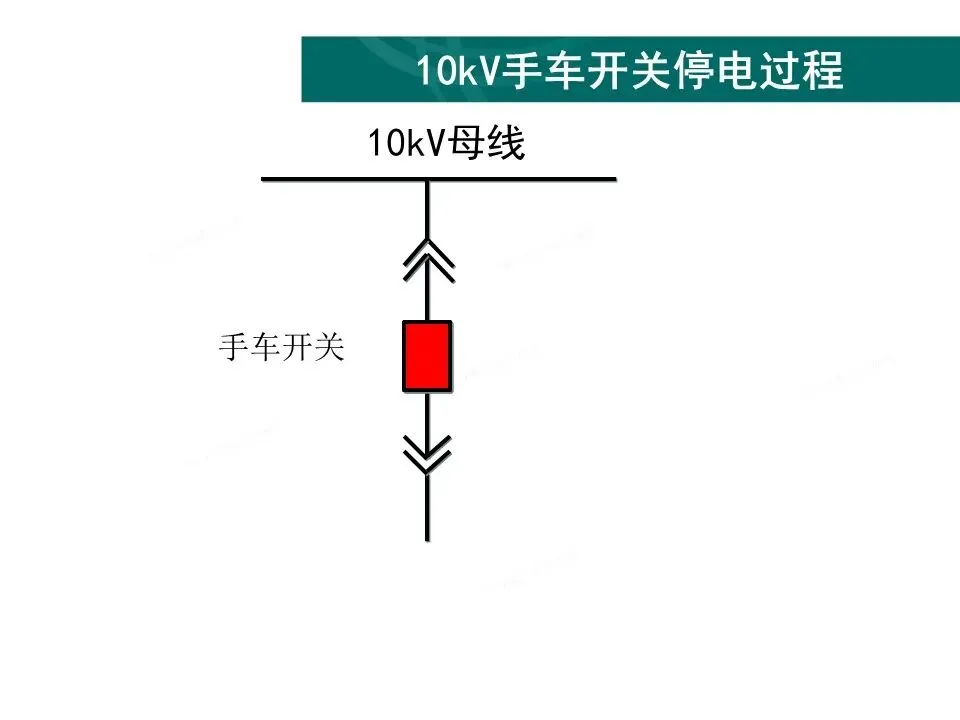

手车只有在开关处于分闸状态下才能进行拉出或推入工作位置的操作。（1、试验位置，开关合位，手车无法摇入。2、工作位置，开关合位，手车无法摇出。）

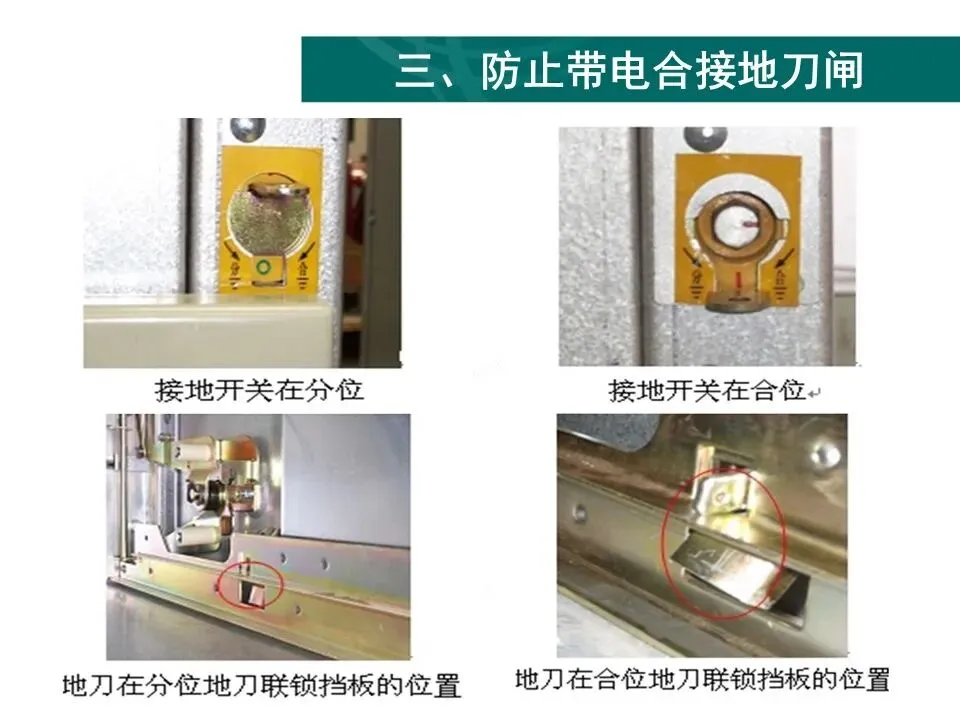

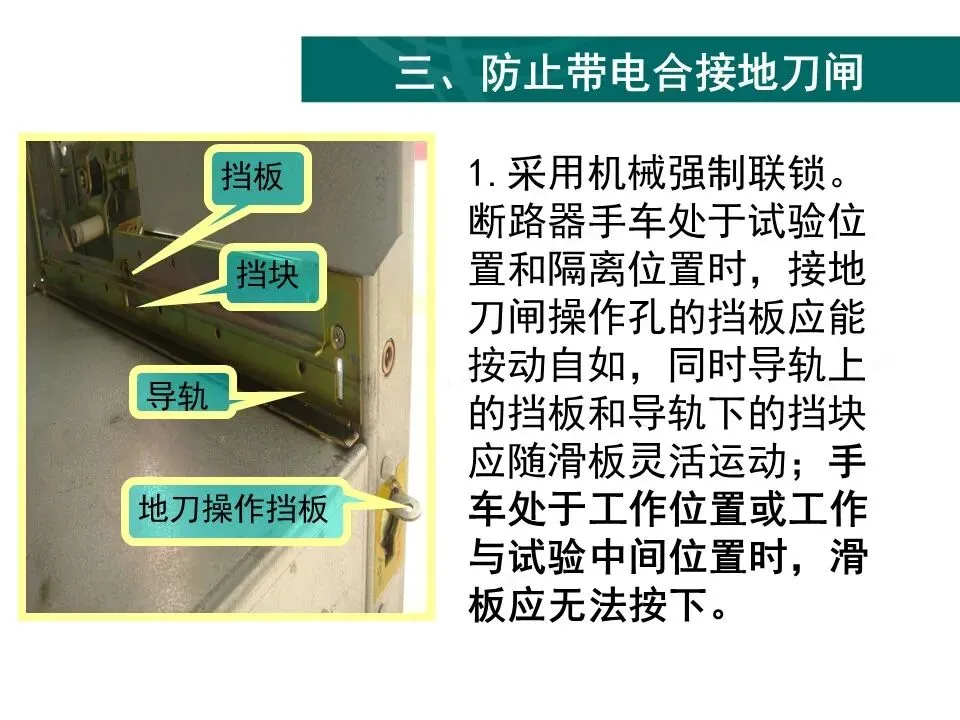

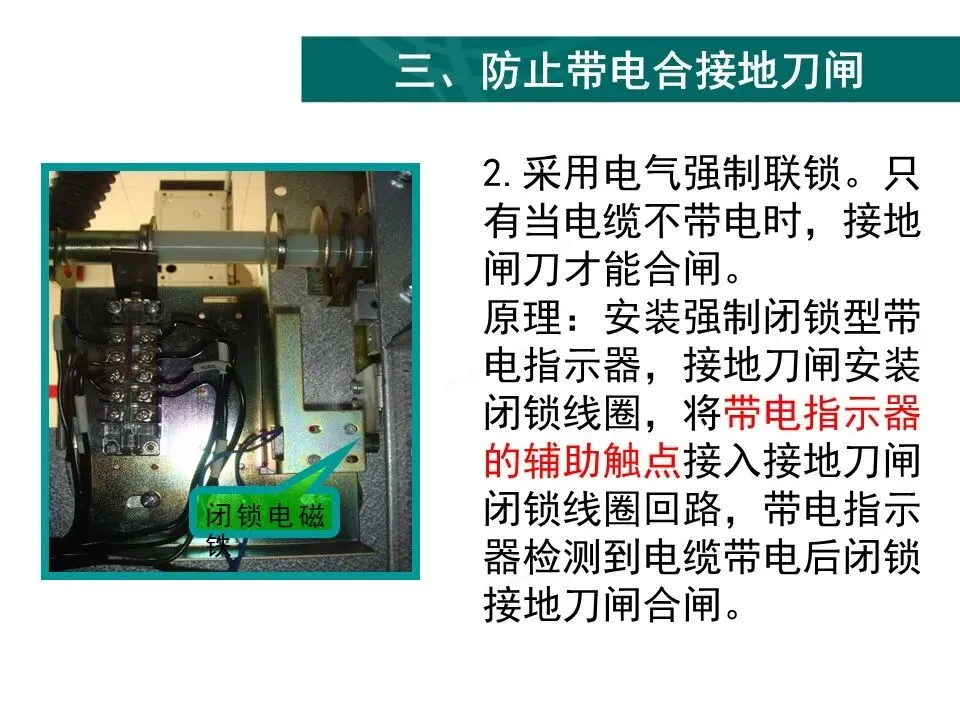

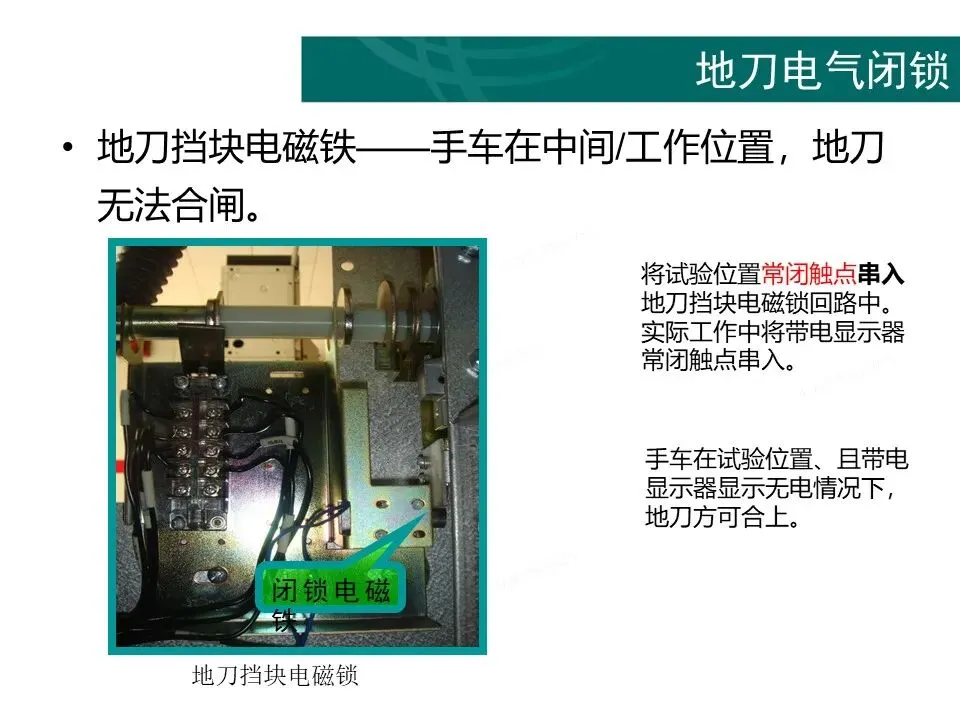

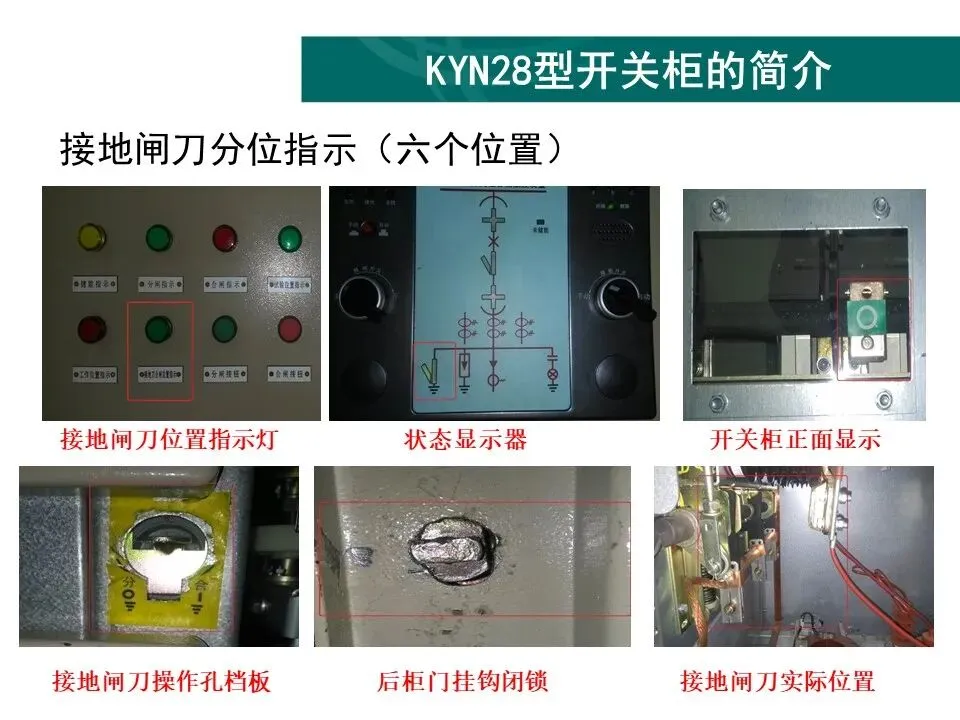

3.防止带电挂接地线或合接地闸刀───

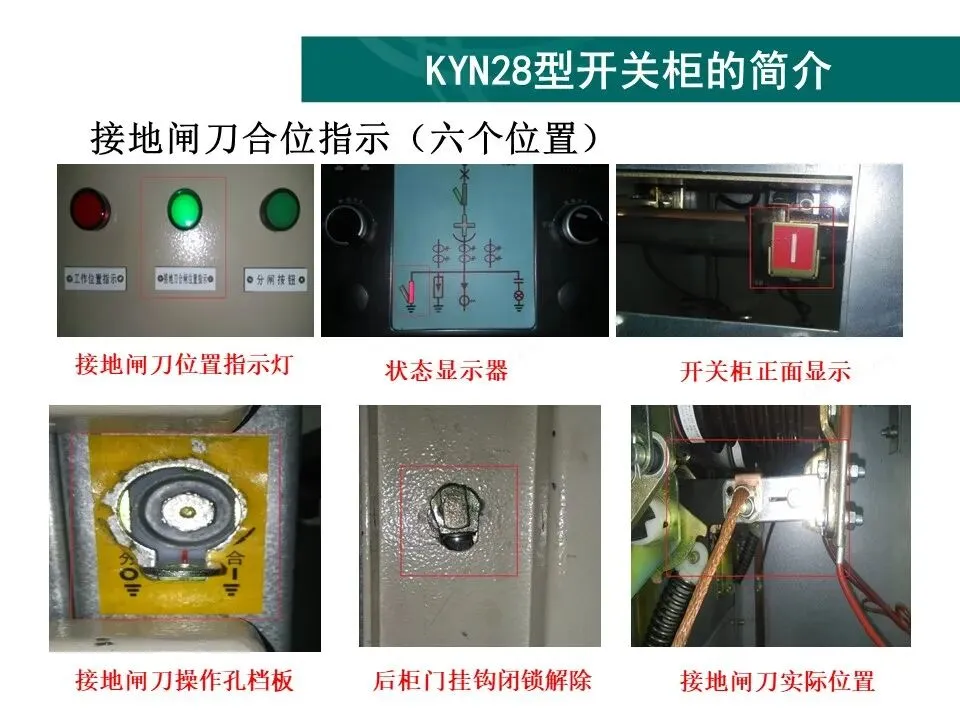

手车必须处于试验/检修位置时，接地闸刀才能进行合闸操作。（1、中间位置，地刀无法合闸。2、工作位置，地刀无法合闸）

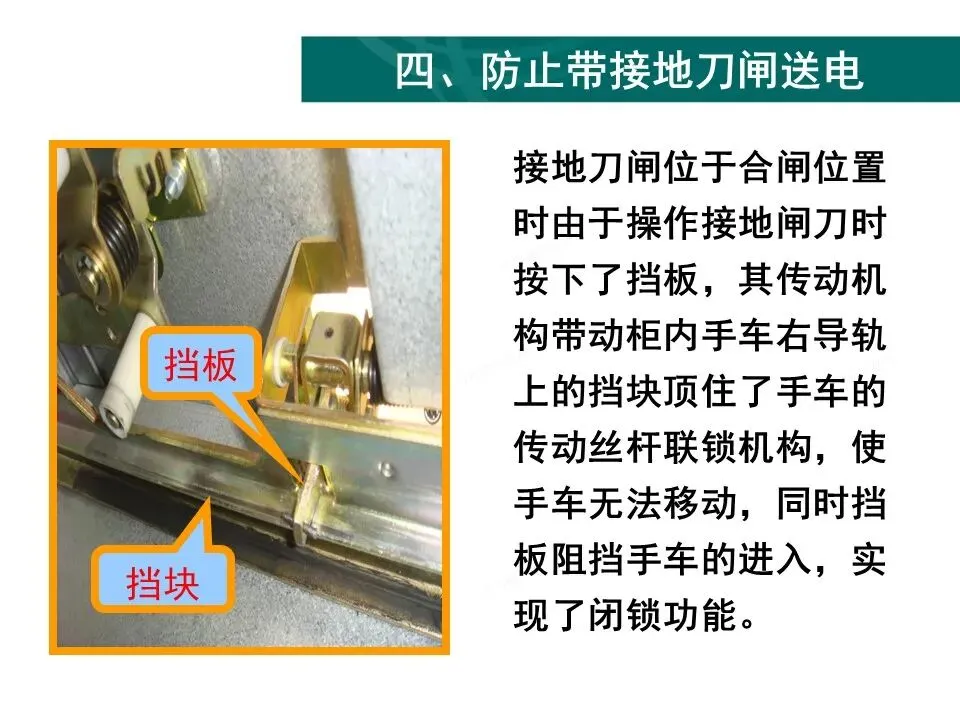

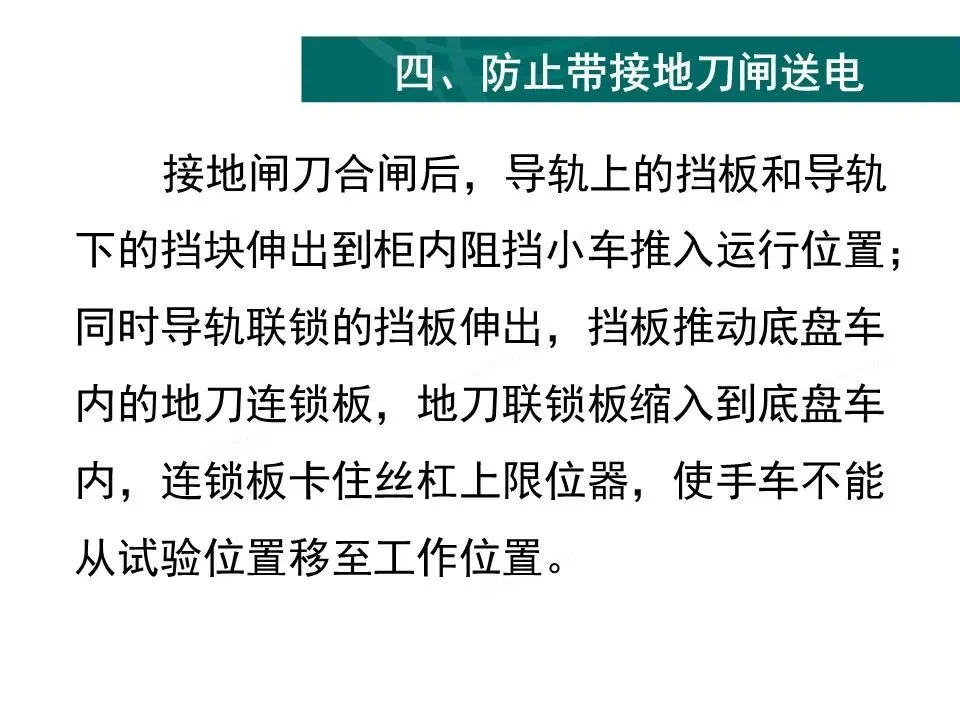

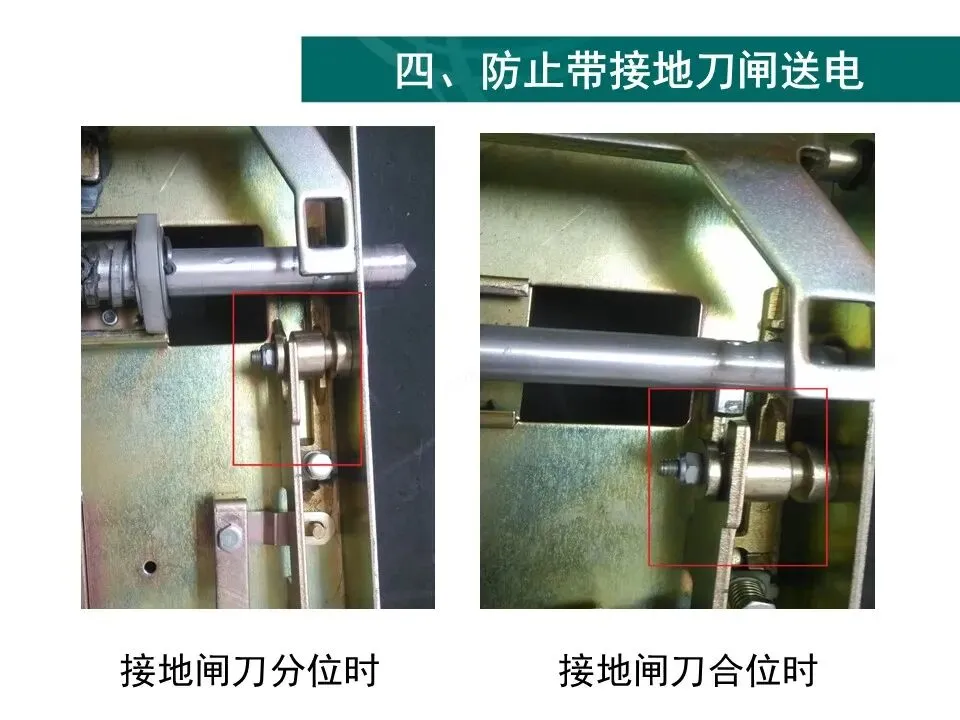

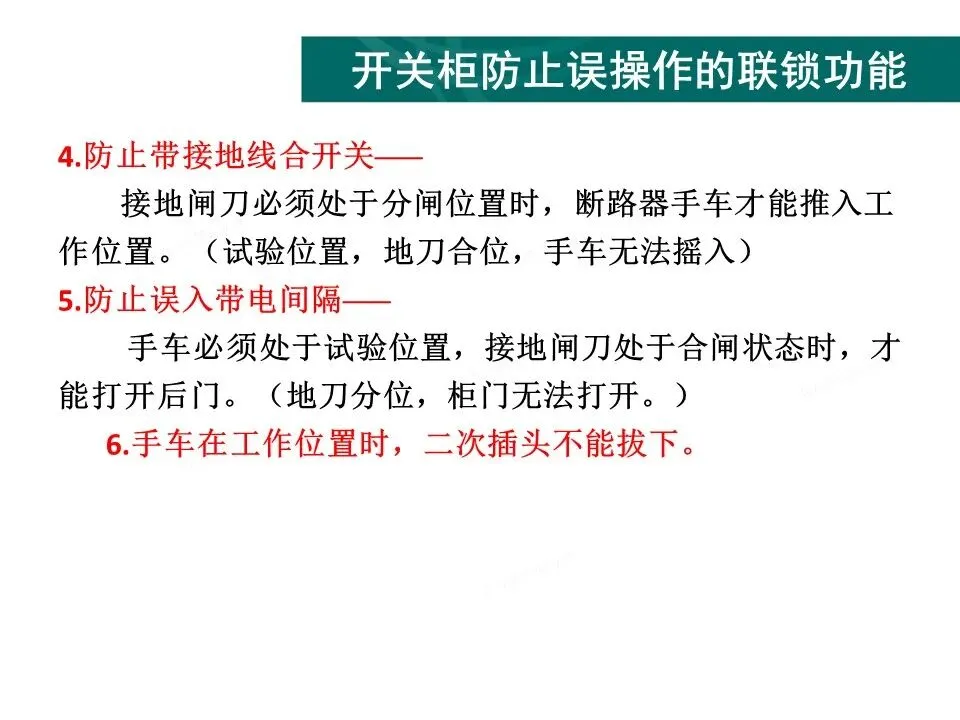

4.防止带接地线合开关───

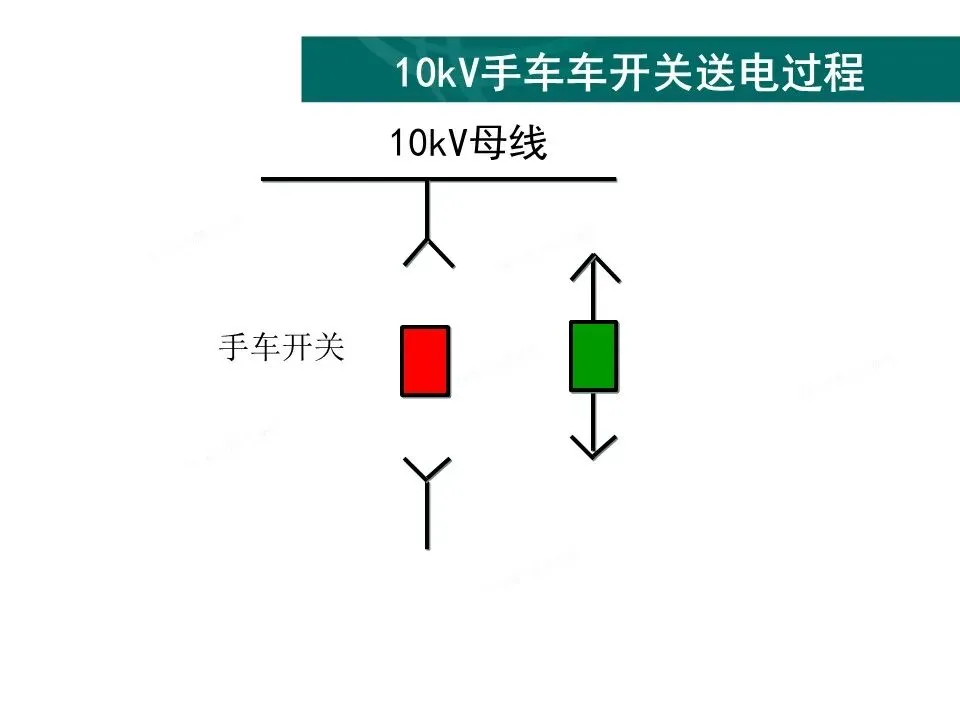

接地闸刀必须处于分闸位置时，断路器手车才能推入工作位置。（试验位置，地刀合位，手车无法摇入）

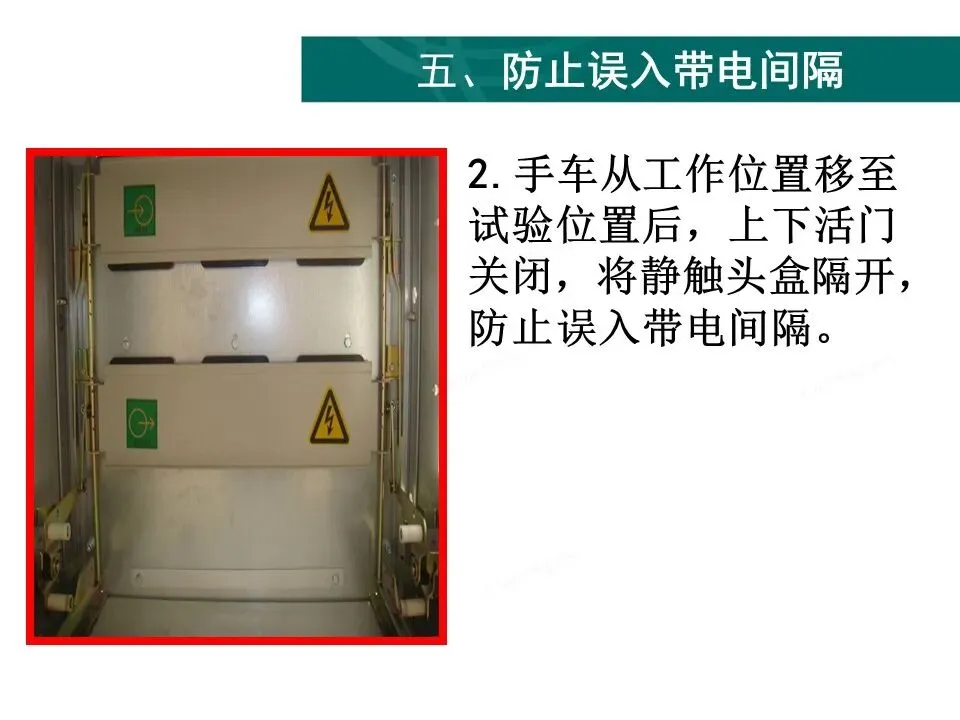

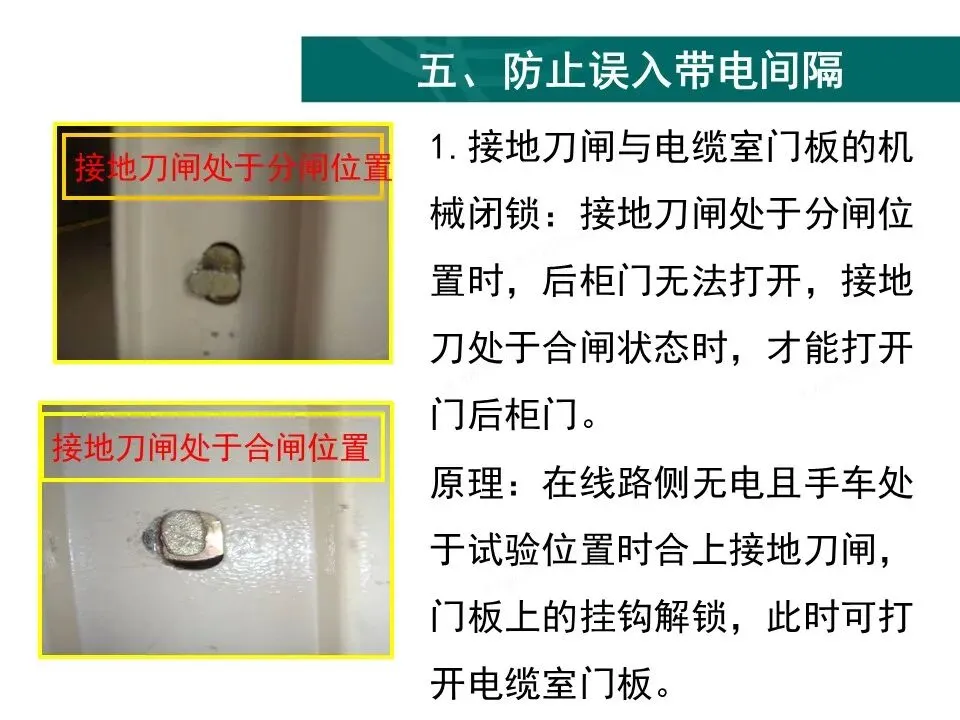

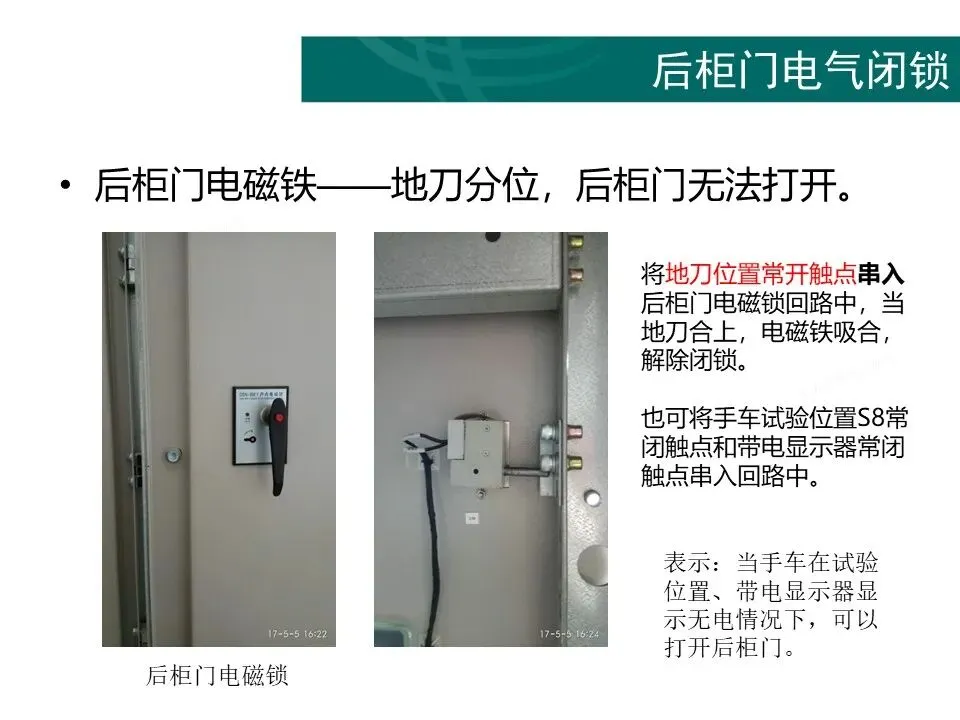

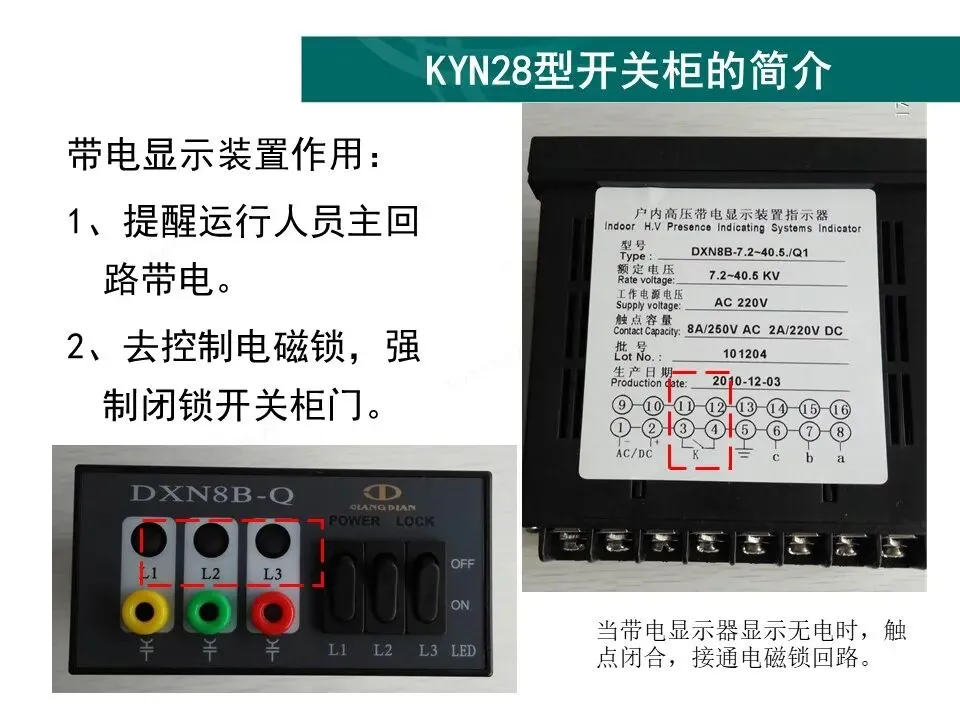

5.防止误入带电间隔───

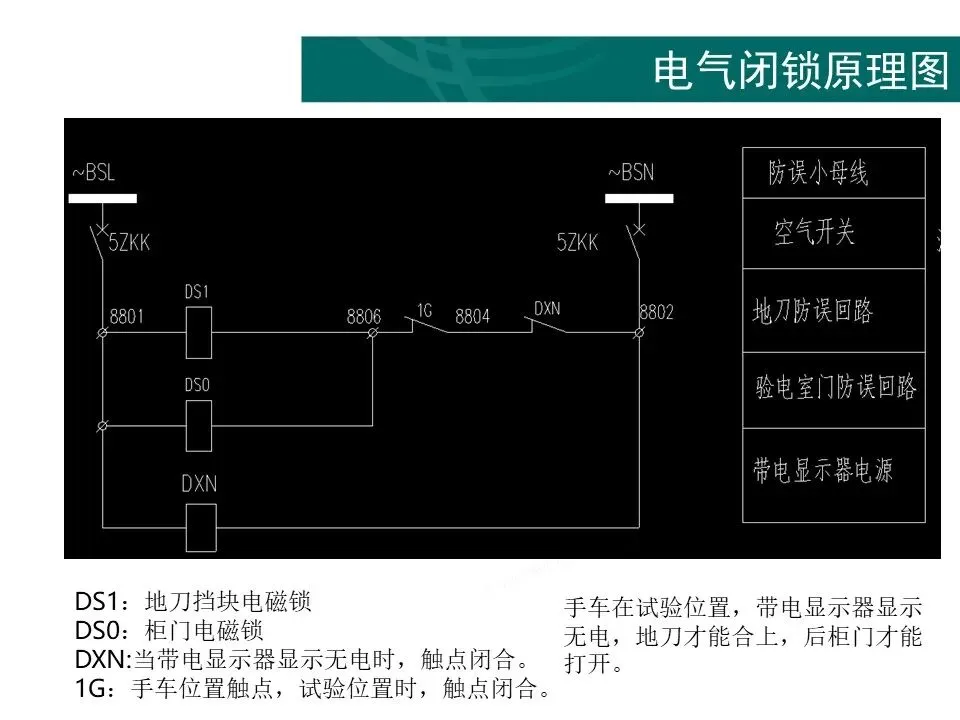

手车必须处于试验位置，接地闸刀处于合闸状态时，才能打开后门。（地刀分位，柜门无法打开。）

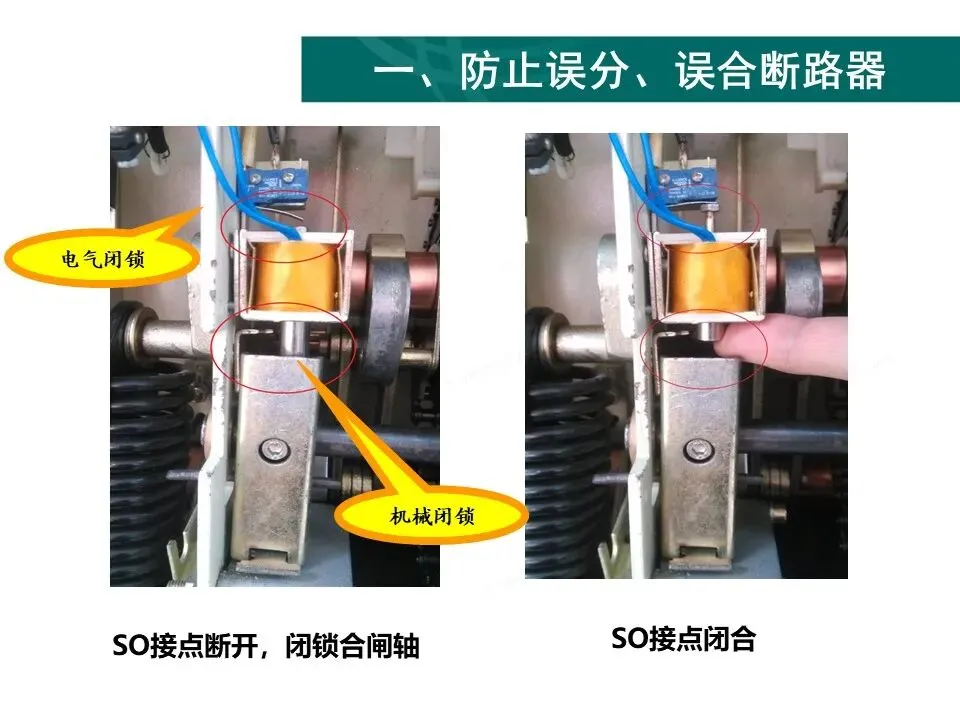

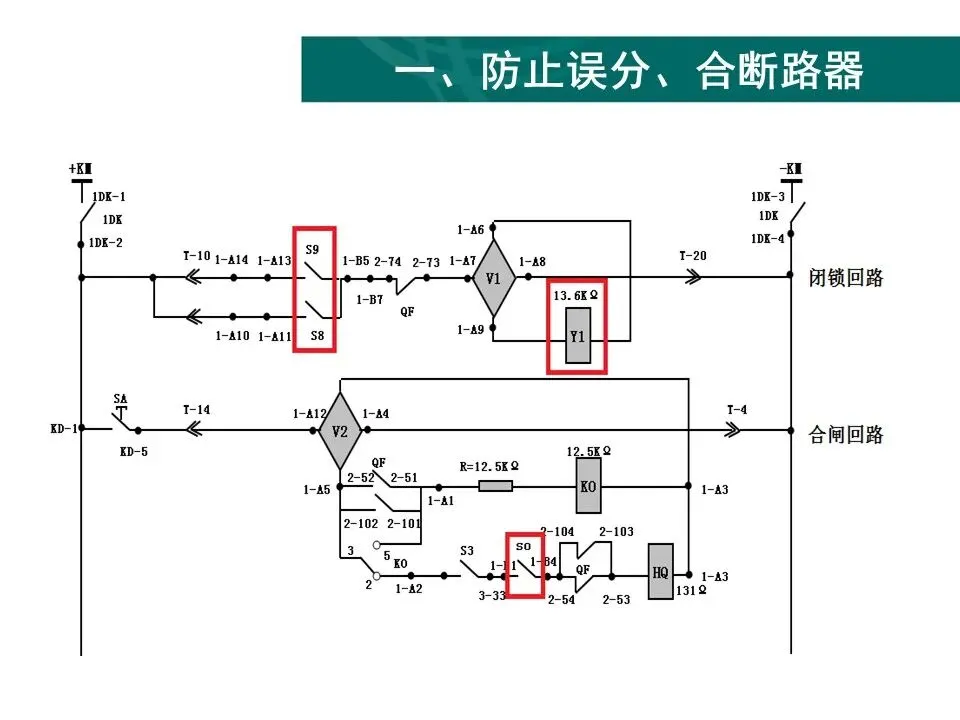

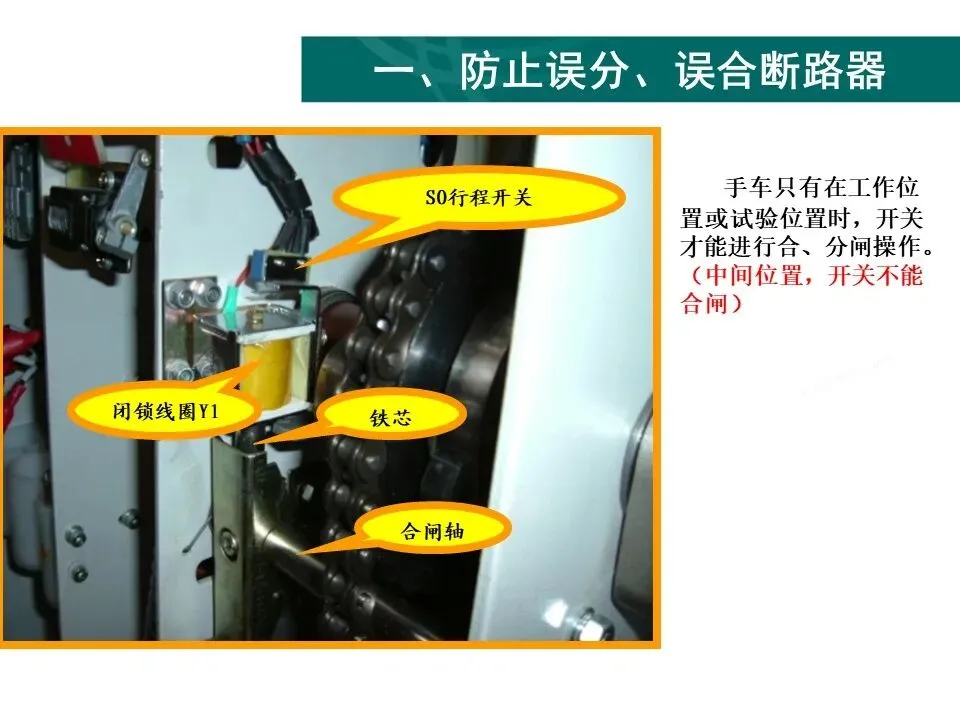

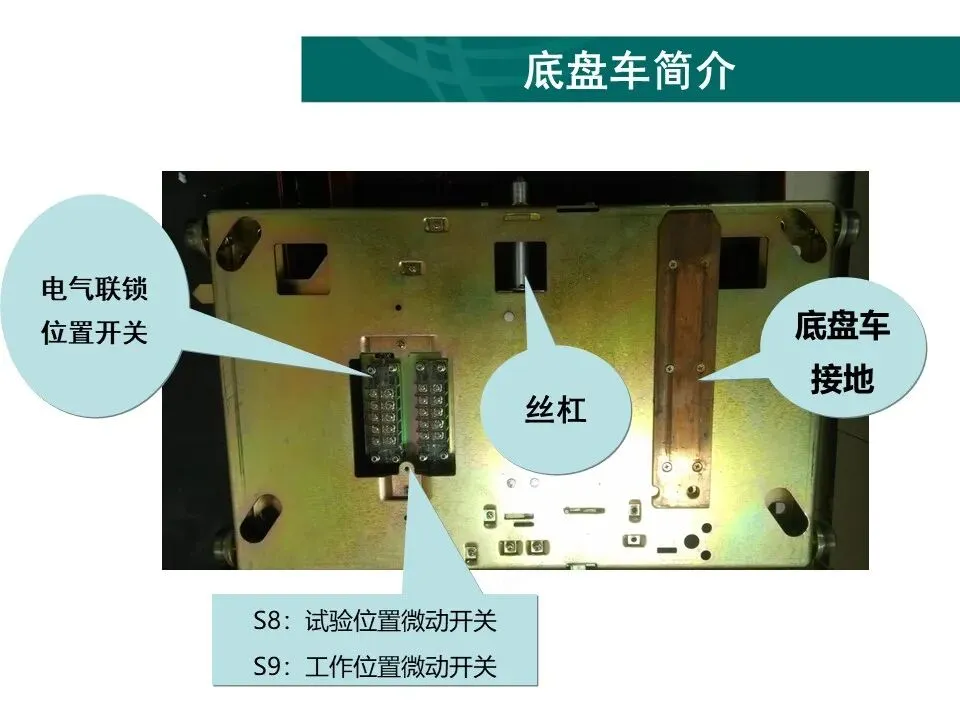

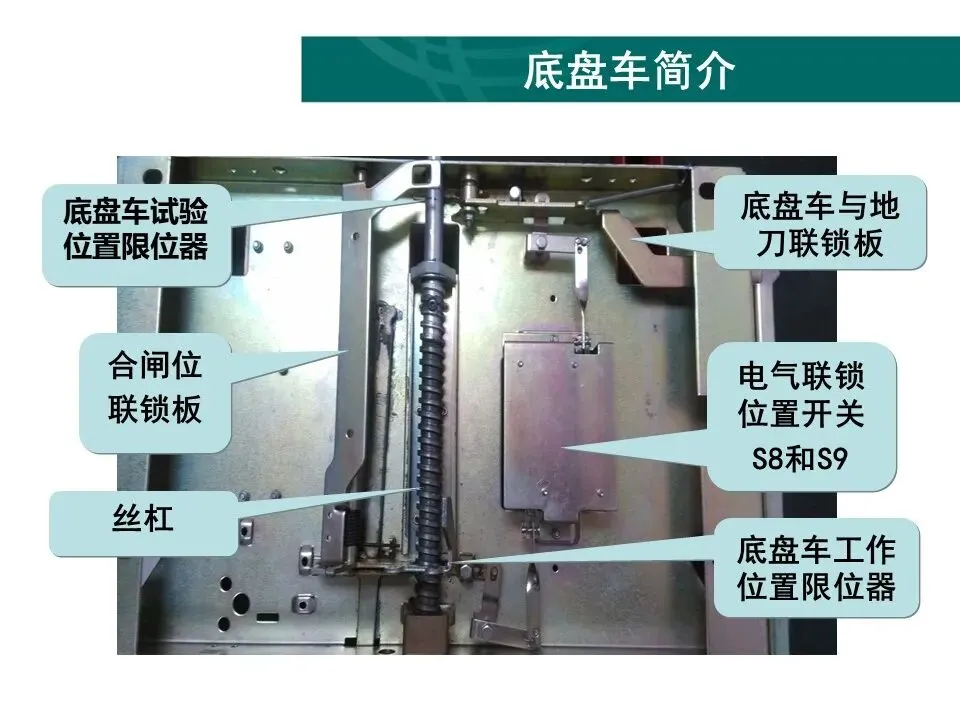

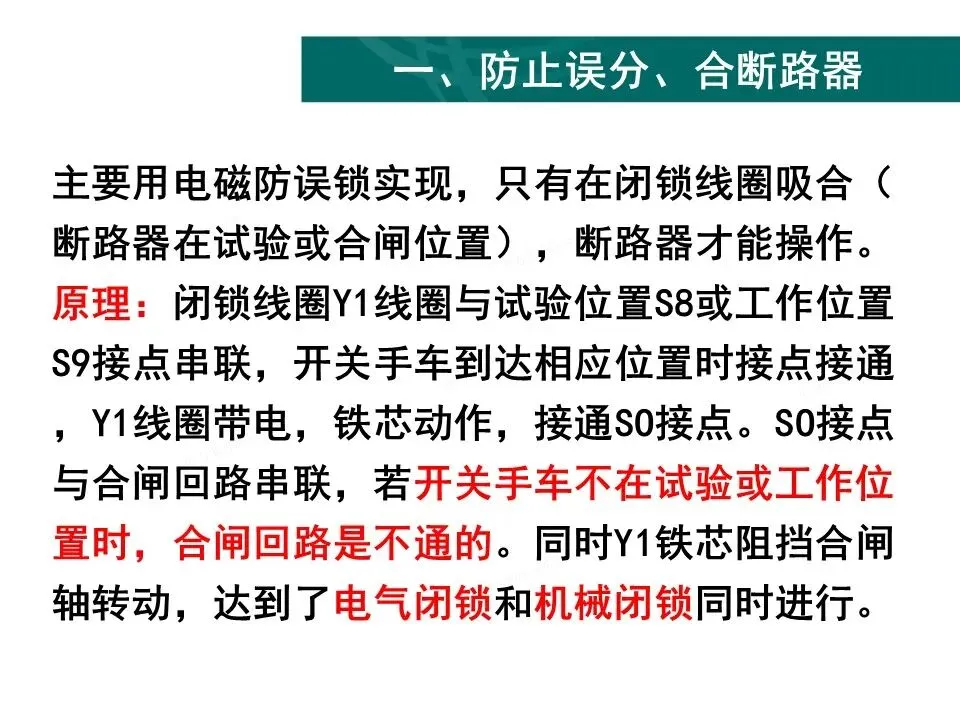

主要用电磁防误锁实现，只有在闭锁线圈吸合（断路器在试验或合闸位置），断路器才能操作。原理：闭锁线圈Y1线圈与试验位置S8或工作位置S9接点串联，开关手车到达相应位置时接点接通，Y1线圈带电，铁芯动作，接通SO接点。SO接点与合闸回路串联，若开关手车不在试验或工作位置时，合闸回路是不通的。同时Y1铁芯阻挡合闸轴转动，达到了电气闭锁和机械闭锁同时进行。
