课程目标：使技术人员掌握道岔平面布置图（General Layout）与结构详图（Structural Detail）的关联，实现从“纸上数据”到“现场实位”的精准转换。

第一部分：道岔基础几何与图纸体系概述

●道岔的图纸语境：

○定型图（Standard Design Drawing）：国内常见的如“陆桥”、“专线”系列。

○平面布置图（General Layout）：宏观位置、里程（Chainage）与衔接关系。

○总装图（Assembly Drawing）：各个零部件的相对位置与配合。

●核心术语中英文对照：

○道岔 (Turnout)

○尖轨 (Switch Rail)

○心轨/辙叉 (Frog/Crossing)

○导曲线 (Lead Curve)

第二部分：关键特征点（Characteristic Points）的定义与图示

本节重点解析图纸中代表道岔几何属性的核心坐标点。

1. 道岔中心 (Center of Turnout)

●图纸表现：直股中心线与侧股中心线的交点。

●功能：线路定测、拨道（Lining）的基准原点。

●数学关系：通常作为里程标注的零点。

2. 尖轨尖端 (Toe of Switch)

●图纸表现：标注为“尖轨始端”或“轨头切削起点”。

●现场对应：转辙机（Point Machine）第一牵引点的位置参考。

●注意点：区分“实际尖端”与“理论尖端”。

3. 导曲线始点与终点(Start/End of Lead Curve)

●图纸表现：通常标注半径 $R$ 的切点位置。

●运维关键：侧向过岔速度与支距（Offset）检查的核心起止点。

4. 辙叉理论中心(Theoretical Center of Frog)

●图纸表现：两工作边延长线的交点。

●数学公式：辙叉角与号数的关系：

●实务建议：在图纸上识别“咽喉”（Throat）与“实际尖端”的偏离量。

第三部分：特征点在不同图纸间的“索引”逻辑

如何通过图纸编号（Drawing Number）快速定位特征点信息。

●从总图到分图的检索路径：

1.里程表确定道岔中心里程。

2.道岔布置图提取前长（Lead Length, a）与后长（Rear Length, b）。

3.转辙器详图确定尖轨跟端结构（活接头或弹性跟部）。

●图纸中的“尺寸链”分析：

○如何通过图纸标注的支距值（Offset Values）校验现场导曲线圆顺度。

○中国经验提示：针对60kg/m钢轨18号道岔，需特别关注图纸中关于长心轨（Long Point Rail）的几何特征点标注。

第四部分：动态检测数据与图纸特征点的耦合分析

结合您关注的动态检测设备开发应用，分析如何将检测波形与图纸对应。

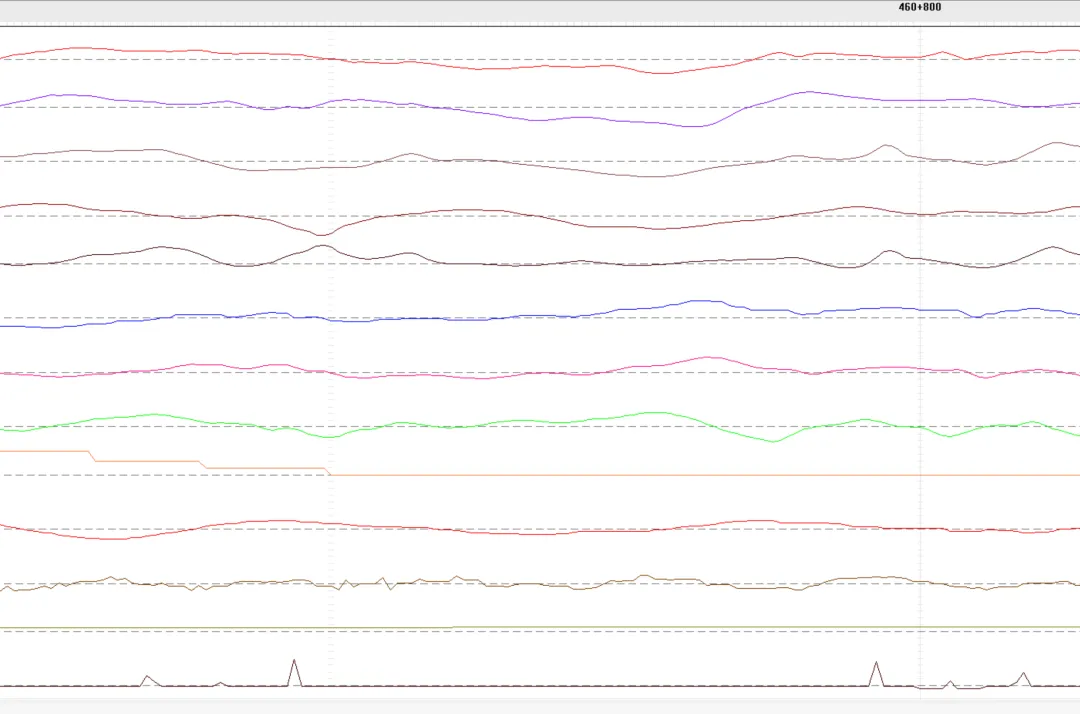

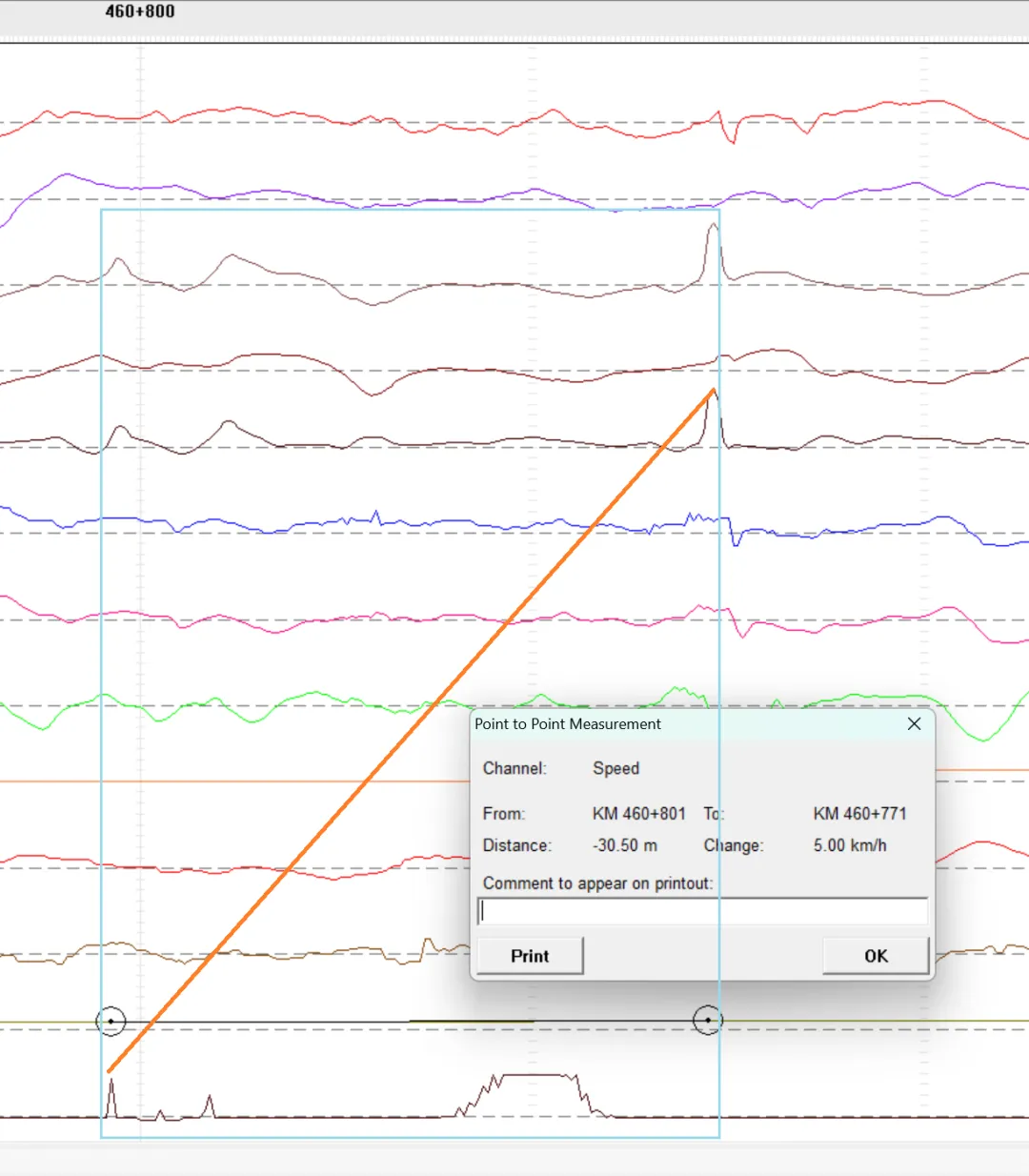

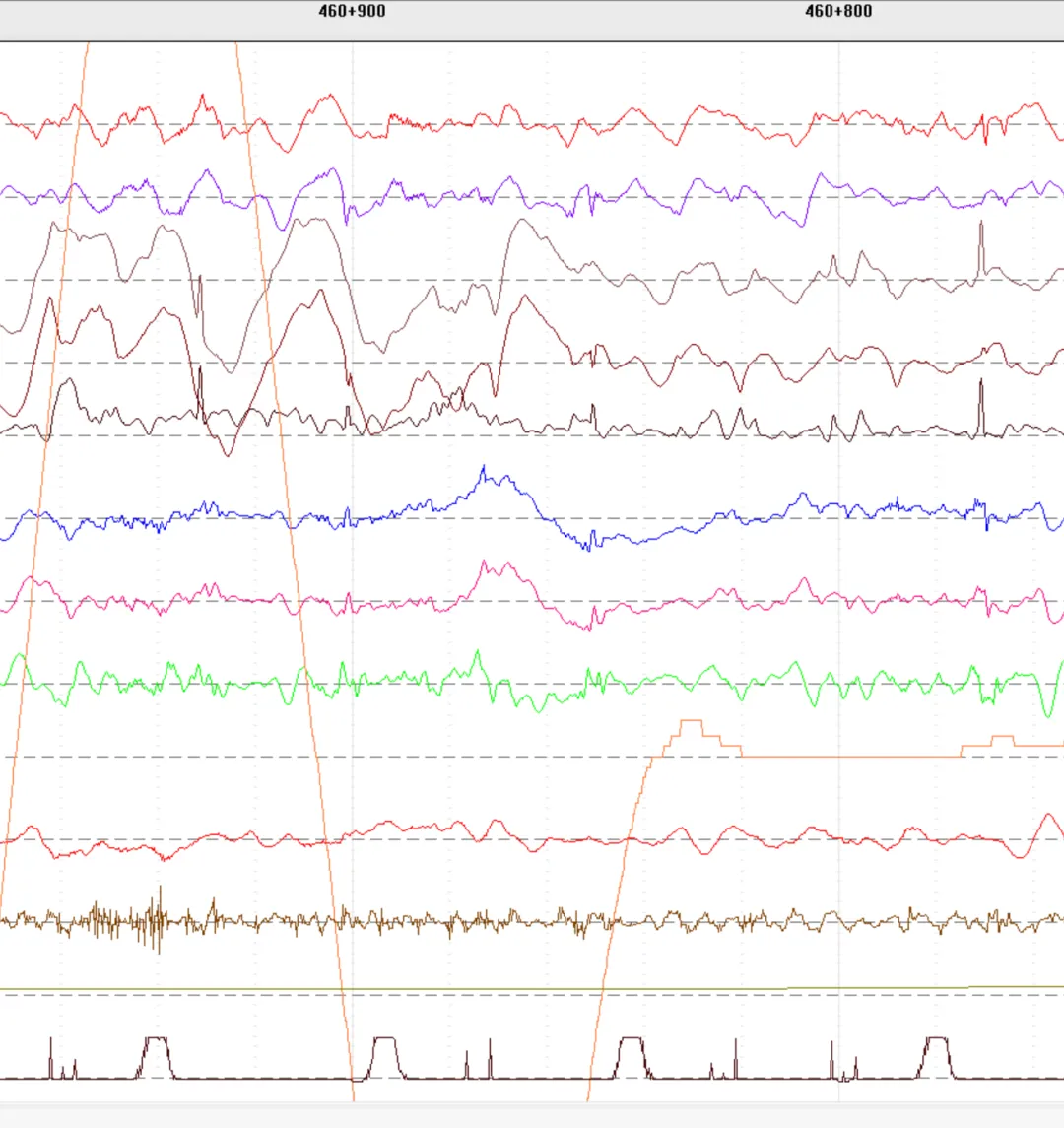

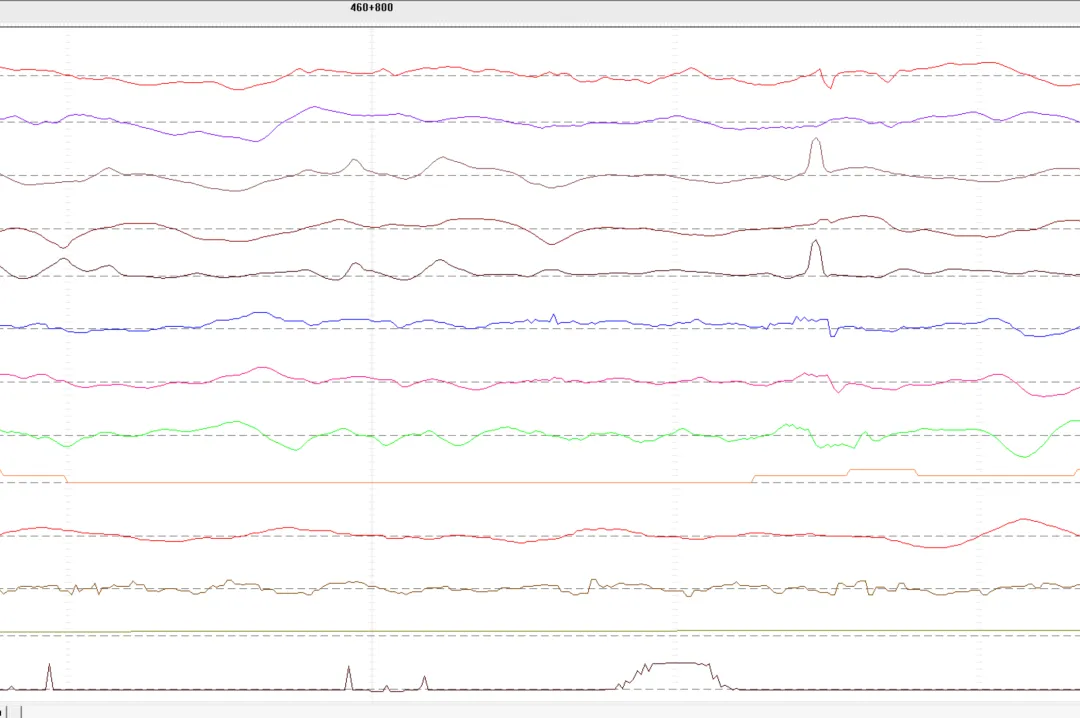

●坐标对齐：将**轨道检查车（Track Inspection Car）**采集的里程脉冲与图纸特征点里程进行同步。

●病害定位：

○若波形显示“三角坑（Twist）”，通过图纸确认是否处于导曲线（Lead Curve）范围内。

○若“冲击角”异常，对标图纸检查辙叉心（Frog Point）的几何磨耗。

●数字化转型：引入BIM（Building Information Modeling）模型，实现图纸特征点的三维可视化与实测数据实时比对。

第五部分：实务案例与避坑指南（Lessons Learned）

●案例分析：因图纸误读导致道岔铺设里程偏差 10cm 对信号补偿电缆的影响。

●欧美经验对标：

○借鉴德铁（DB）在道岔健康监测中的“资产标签”方法，将图纸特征点转化为二维码，扫码即可获取图纸设计参数。

●市场敏锐度（Cailianpress 视角）：

○关注国内高铁道岔“以修代造”趋势下的零配件标准化图纸更新。

结语：从图纸走向精细化运维

总结道岔特征点不仅是图纸上的符号，更是保障列车高平顺性（High Ride Quality）的生命线。
