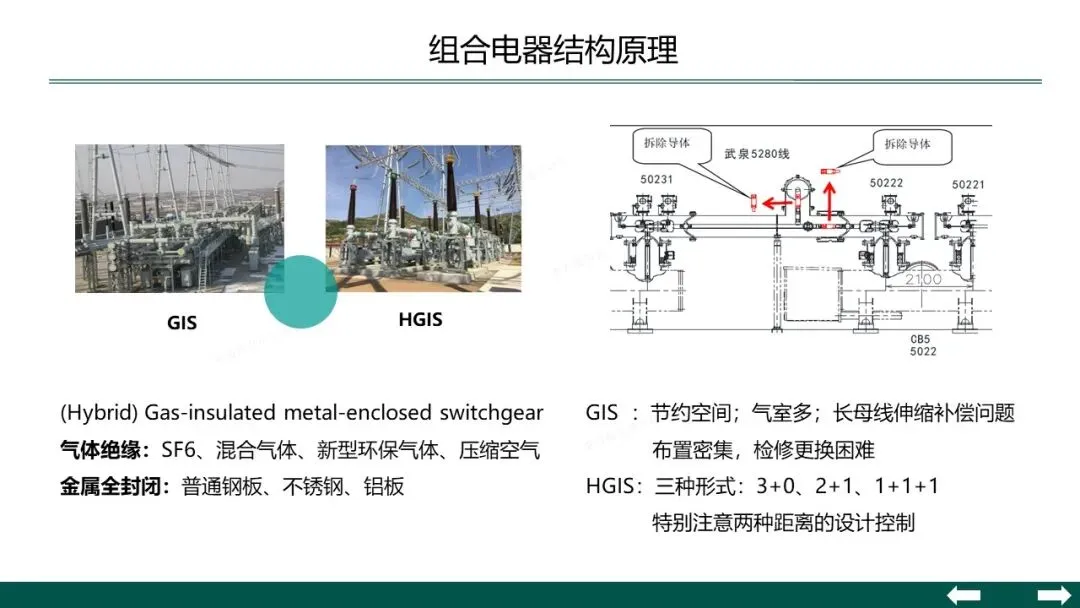

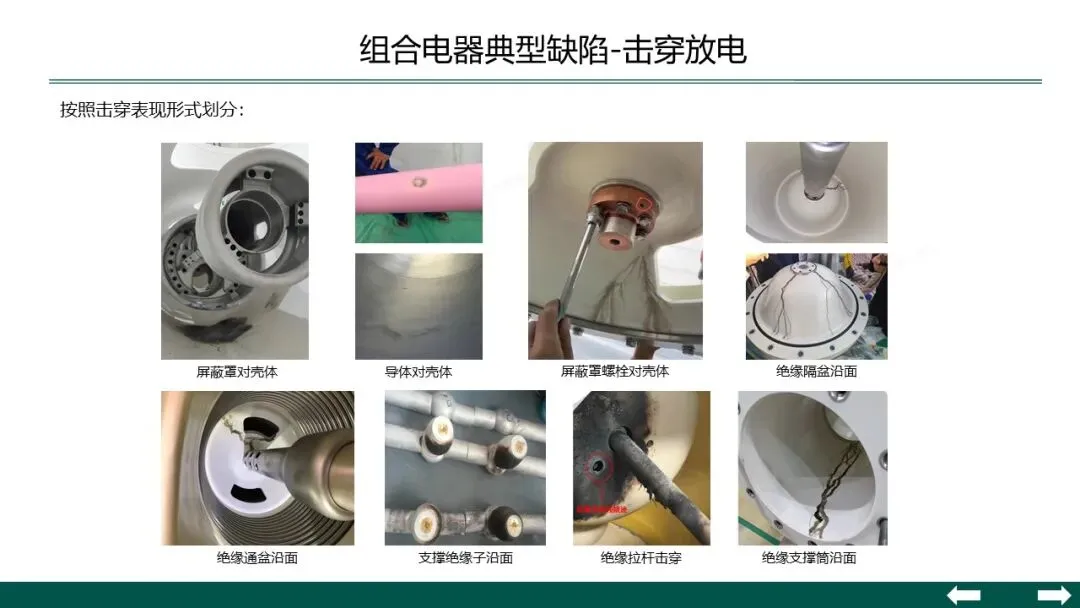

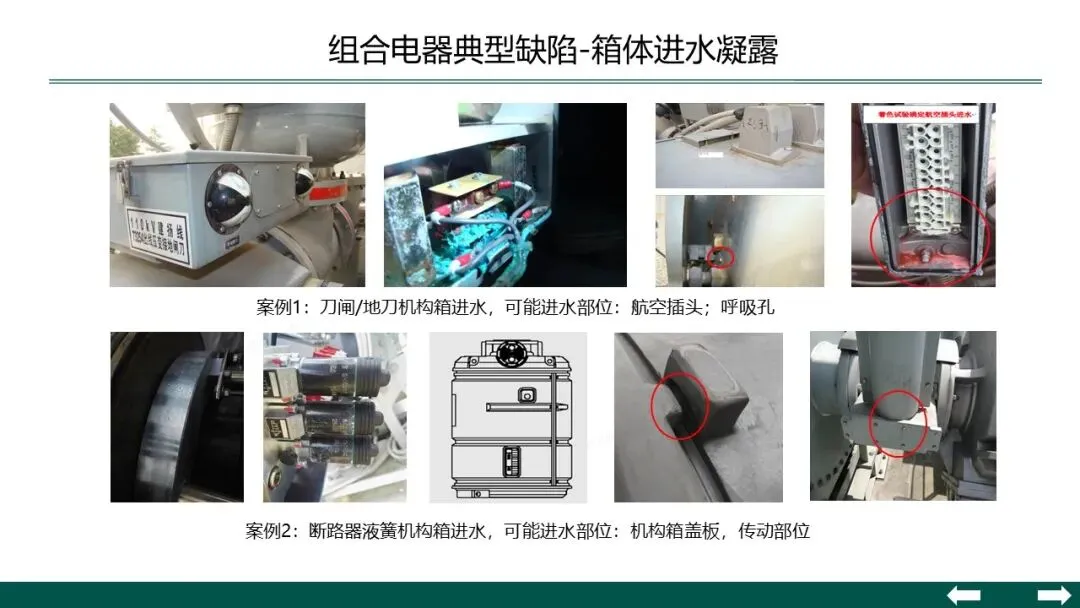

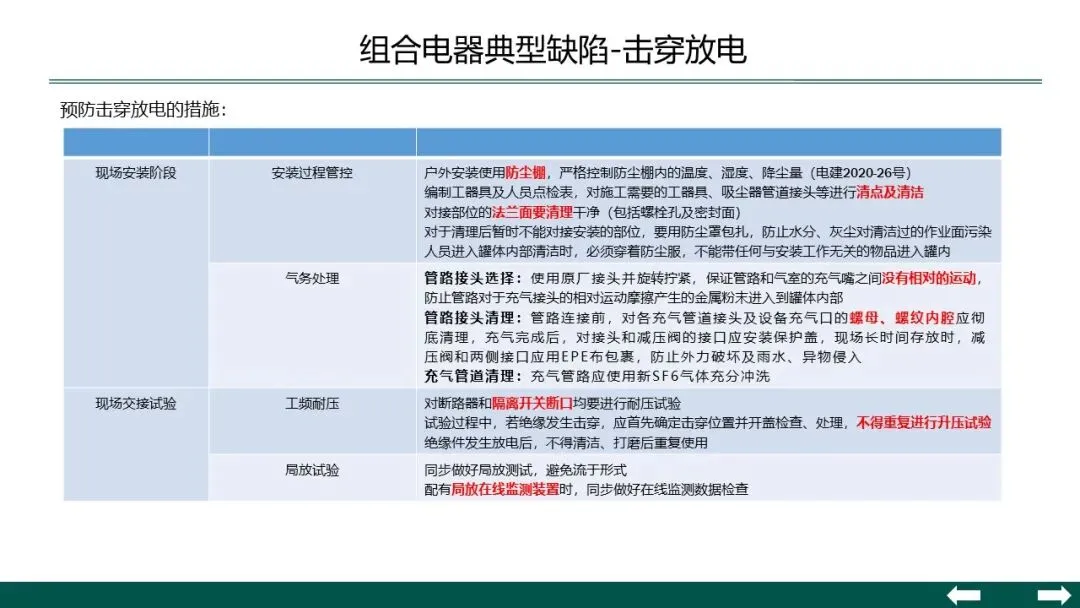

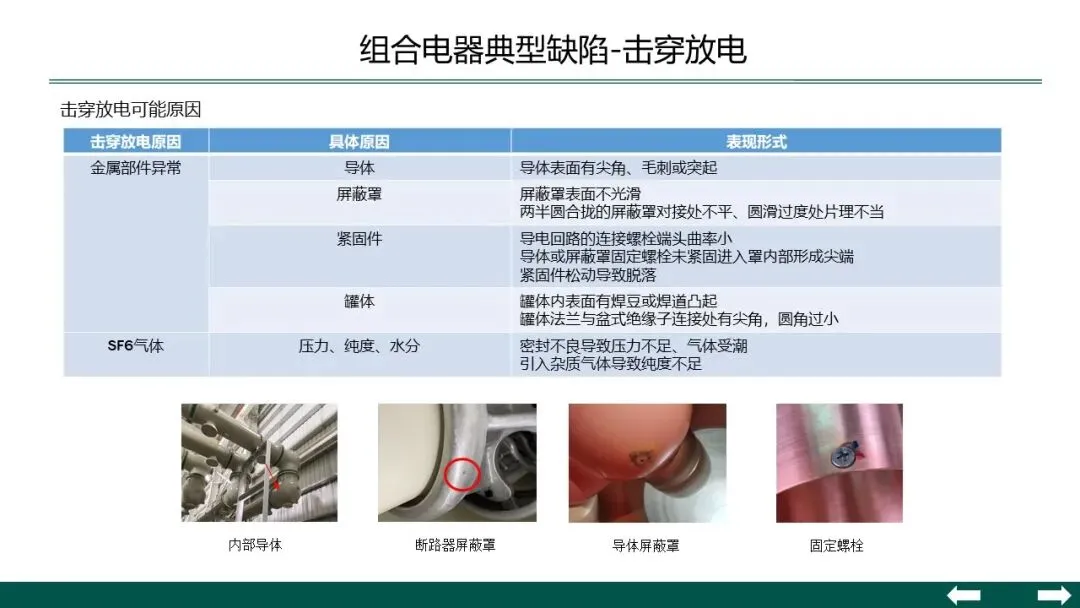

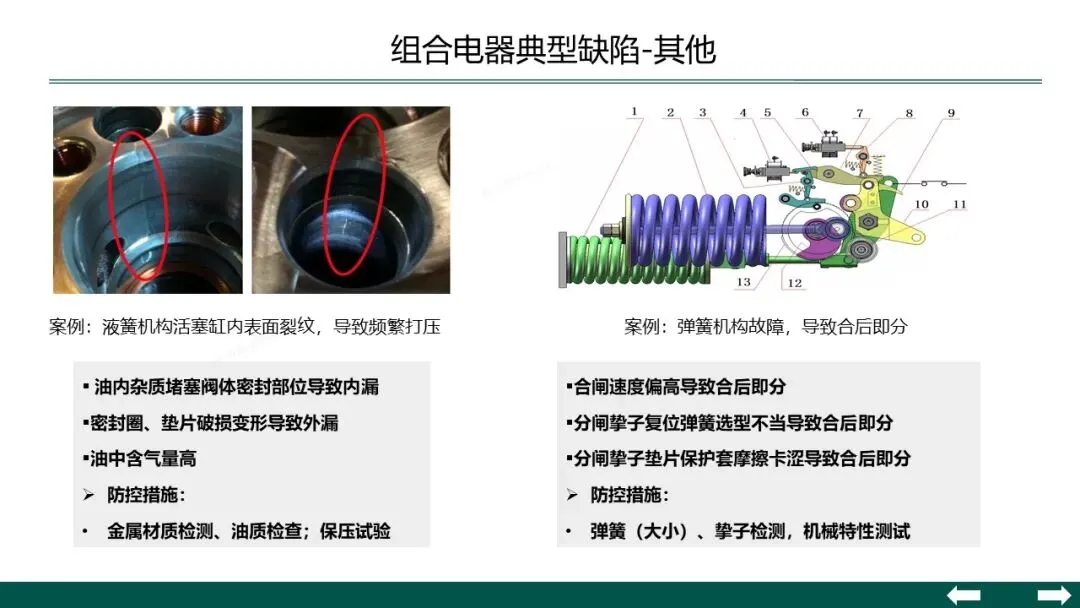

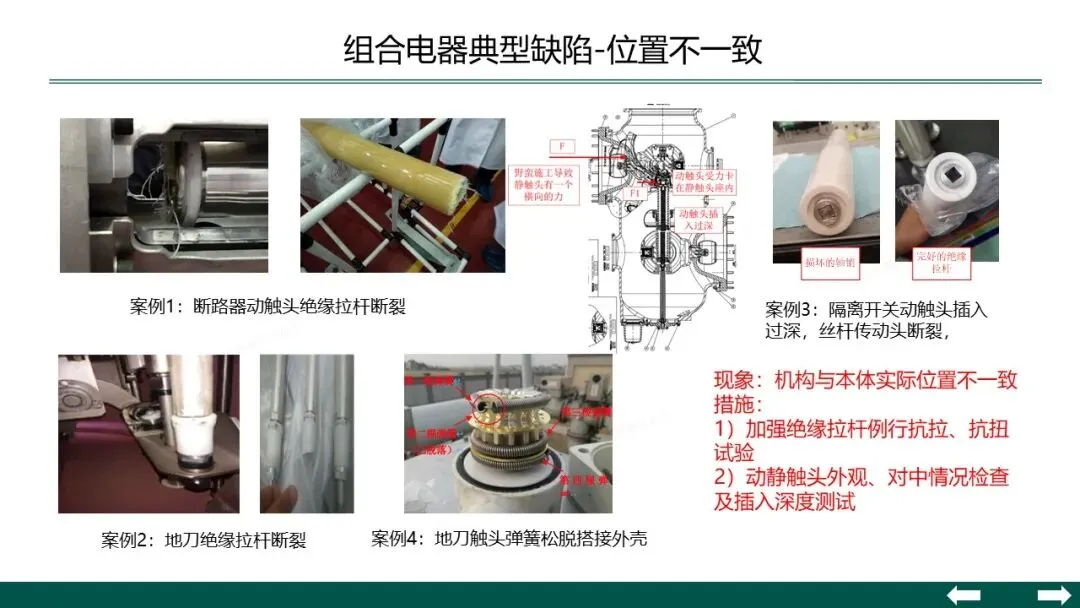

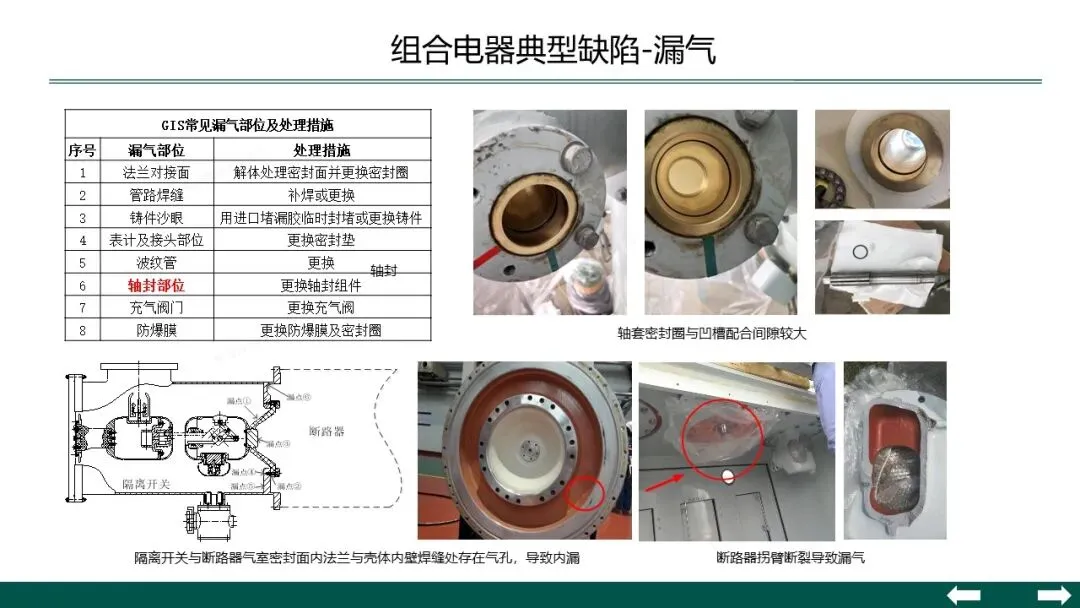

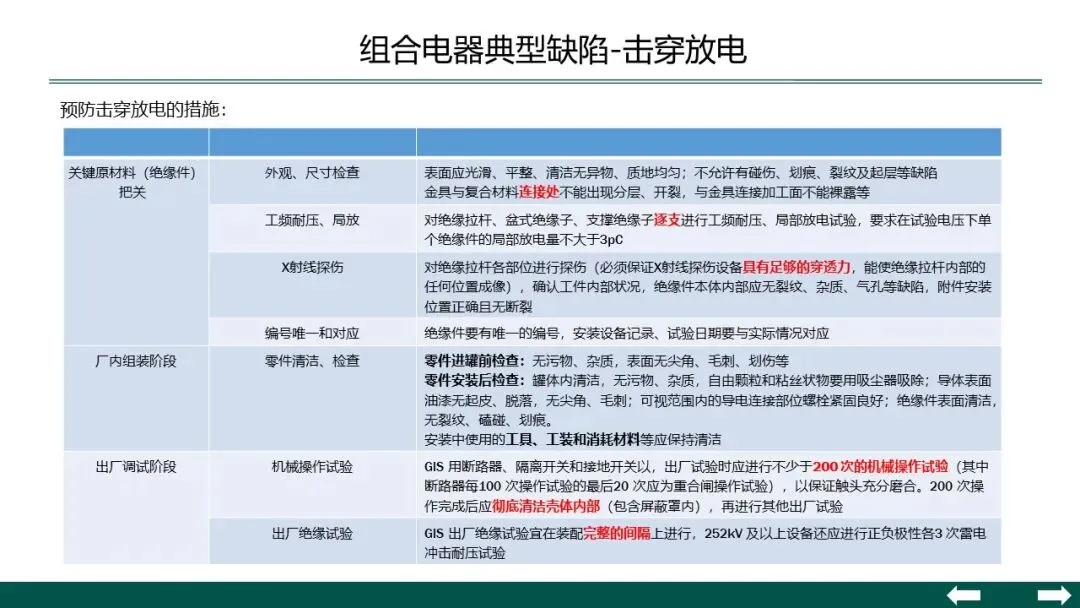

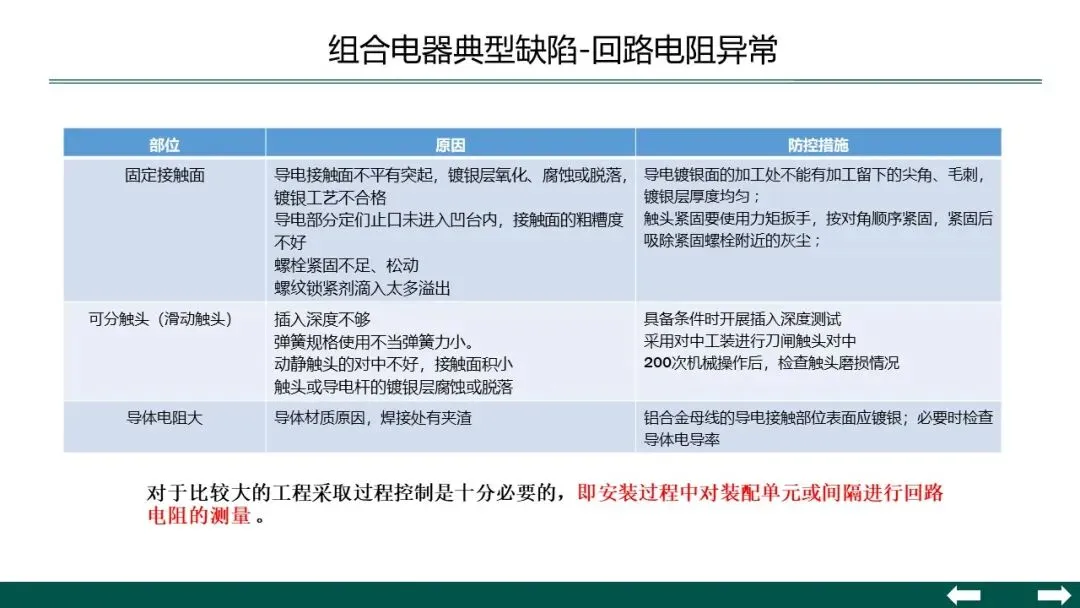

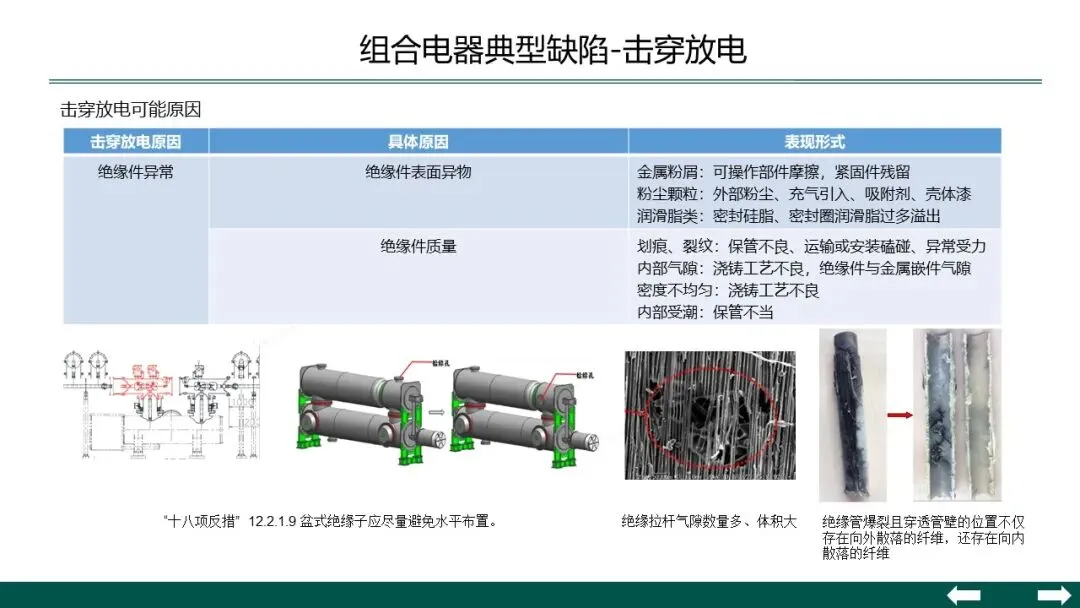

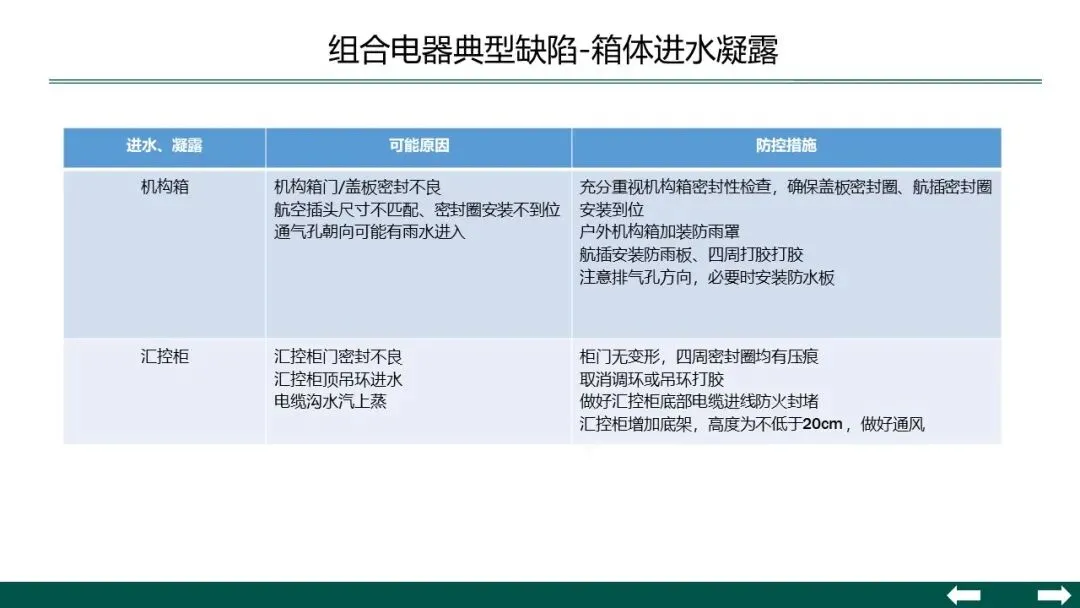

(Hybrid) Gas-insulated metal-enclosed switchgear
气体绝缘：SF6、混合气体、新型环保气体、压缩空气
金属全封闭：普通钢板、不锈钢、铝板

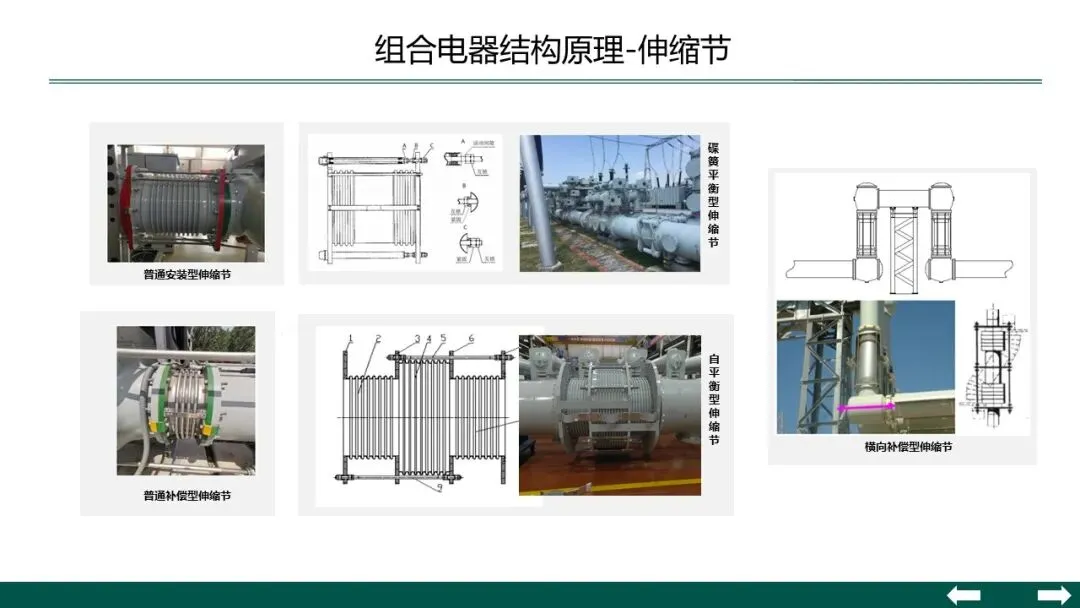

GIS：节约空间；气室多；长母线伸缩补偿问题
布置密集，检修更换困难
HGIS：三种形式：3+0、2+1、1+1+1

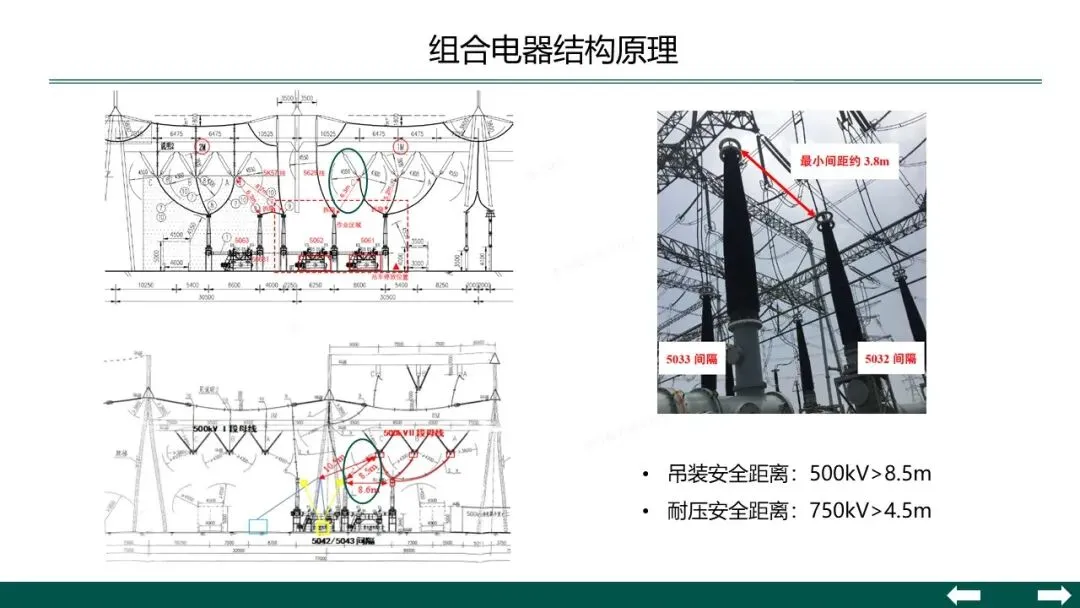

特别注意两种距离的设计控制

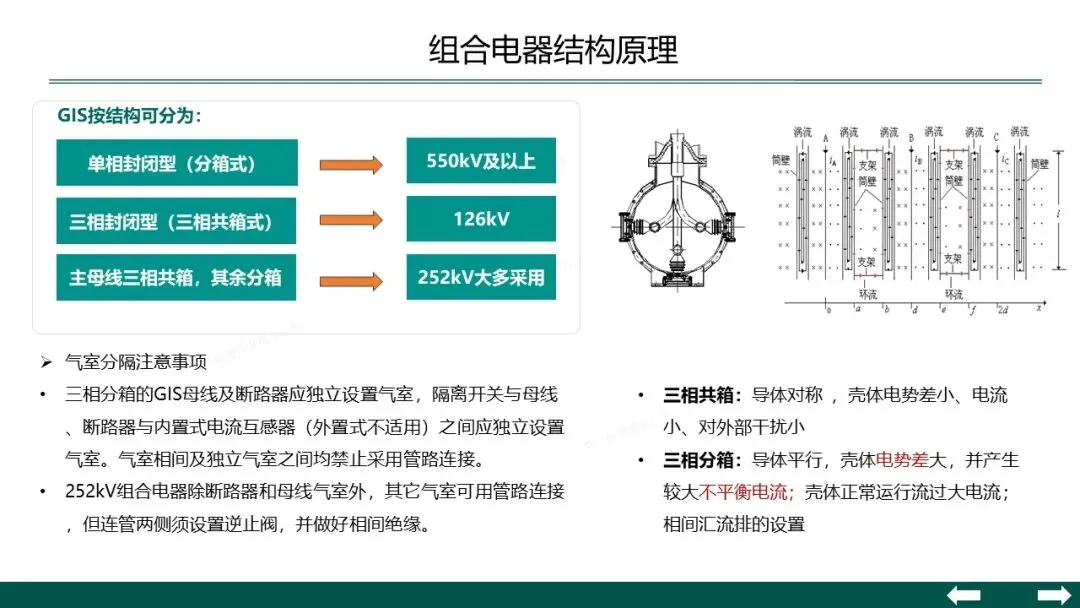

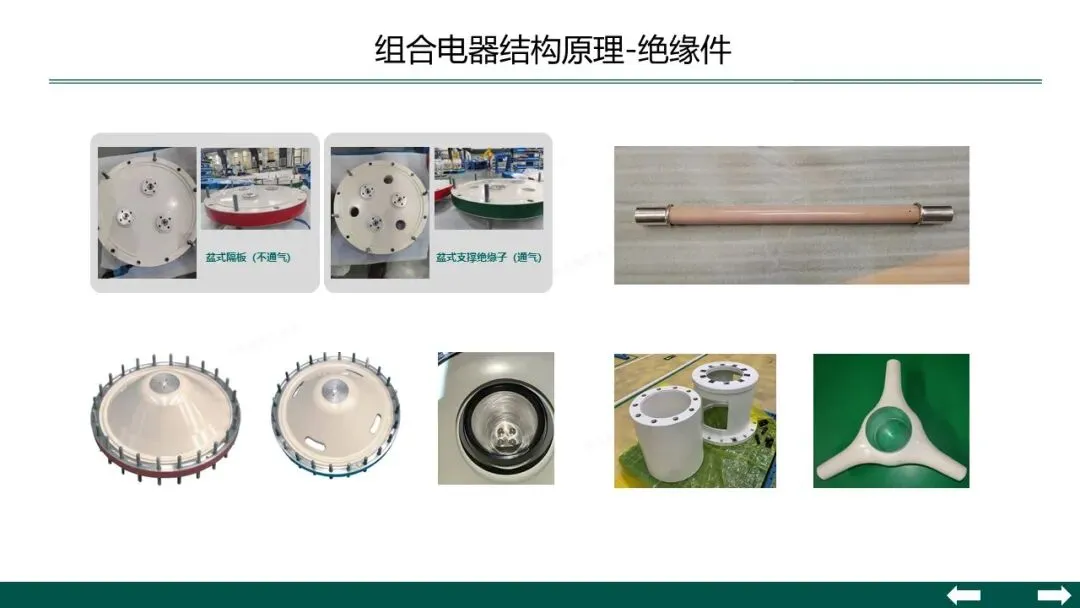

Ø气室分隔注意事项
•三相分箱的GIS母线及断路器应独立设置气室，隔离开关与母线、断路器与内置式电流互感器（外置式不适用）之间应独立设置气室。气室相间及独立气室之间均禁止采用管路连接。
•252kV组合电器除断路器和母线气室外，其它气室可用管路连接，但连管两侧须设置逆止阀，并做好相间绝缘。
•三相共箱：导体对称 ，壳体电势差小、电流小、对外部干扰小
•三相分箱：导体平行，壳体电势差大，并产生较大不平衡电流；壳体正常运行流过大电流；相间汇流排的设置

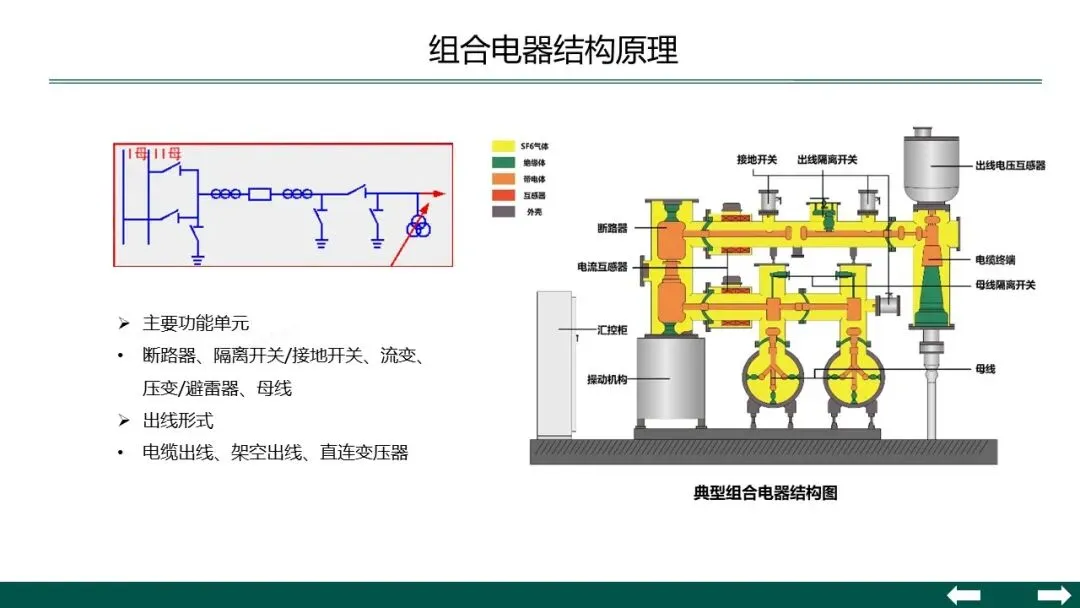

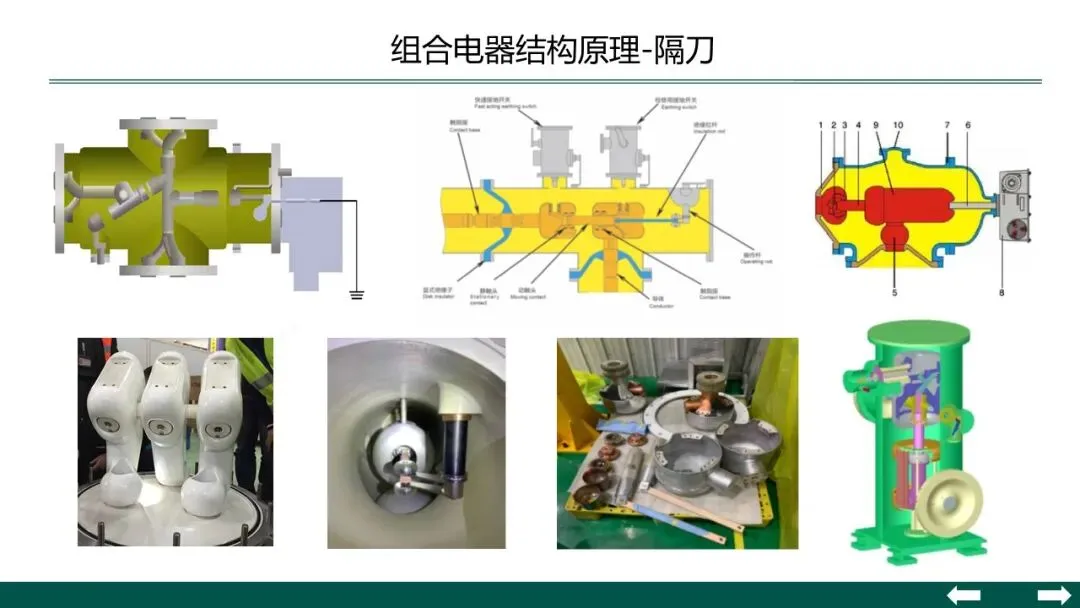

Ø主要功能单元

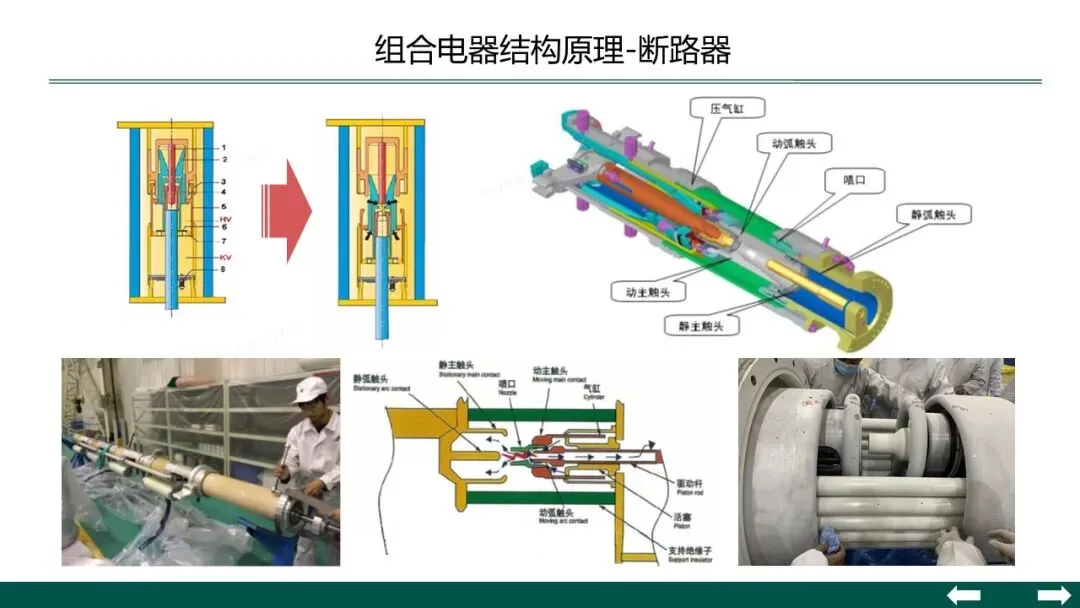

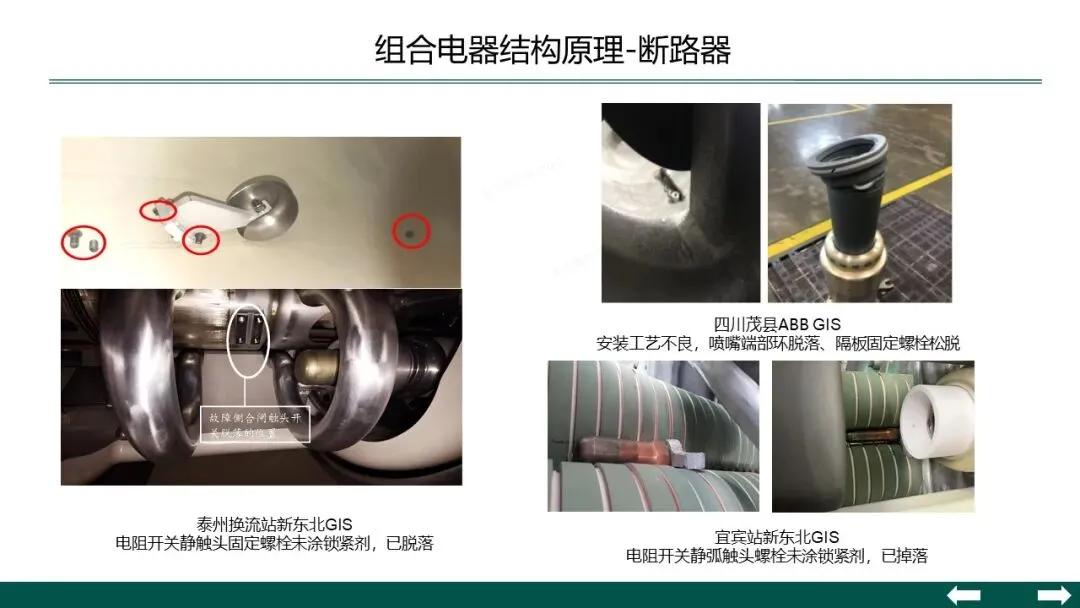

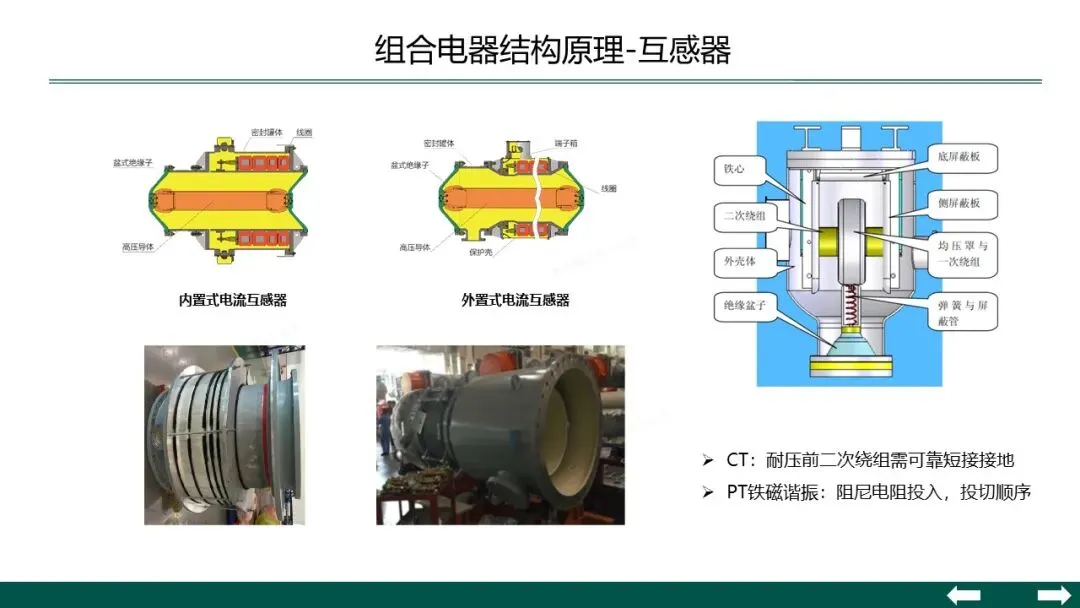

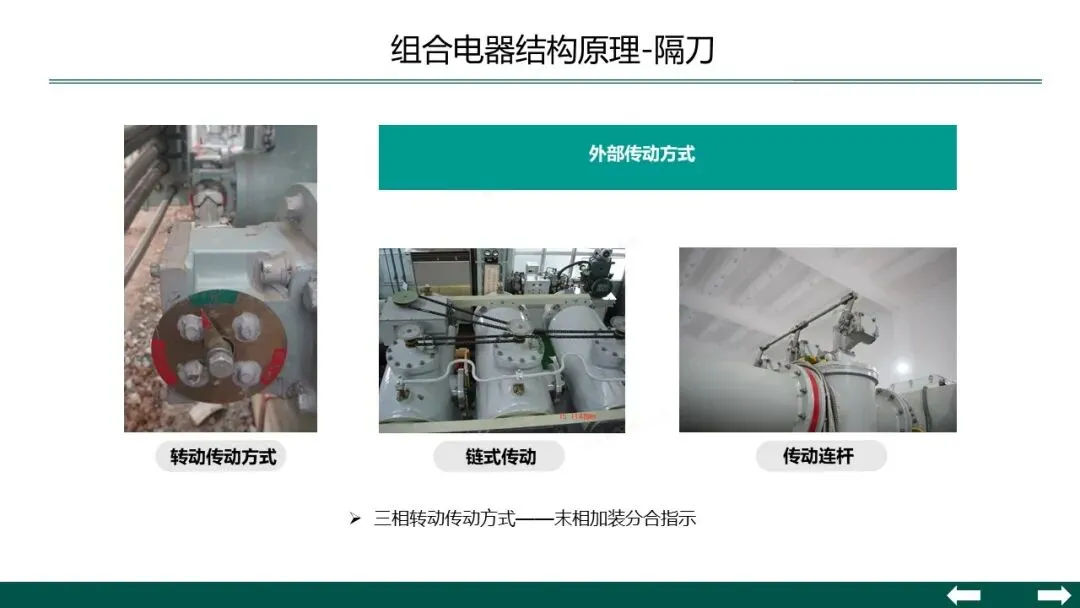

•断路器、隔离开关/接地开关、流变、压变/避雷器、母线
Ø出线形式
•电缆出线、架空出线、直连变压器

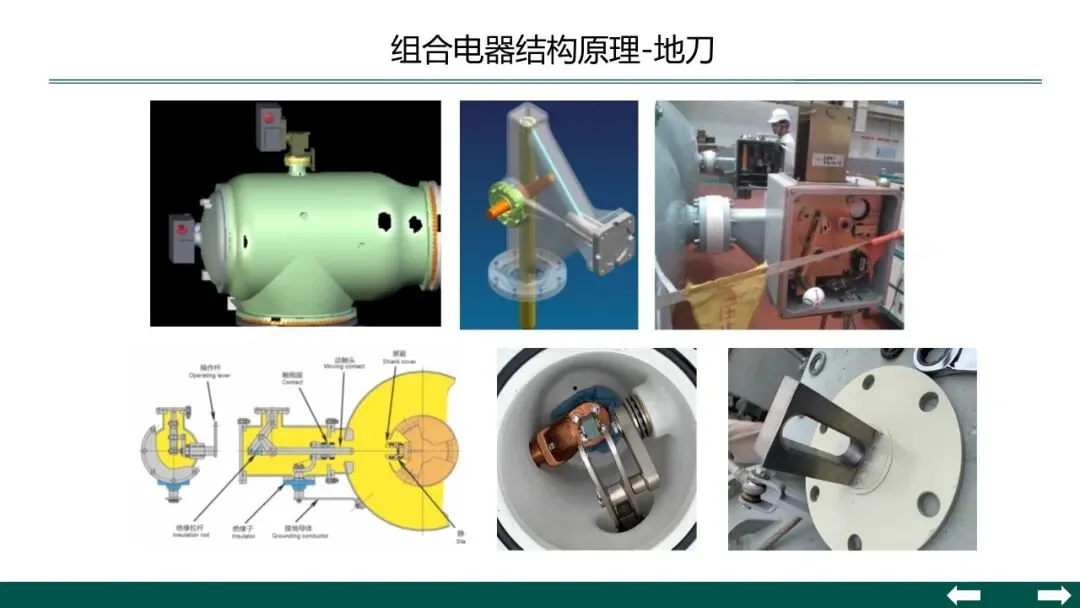

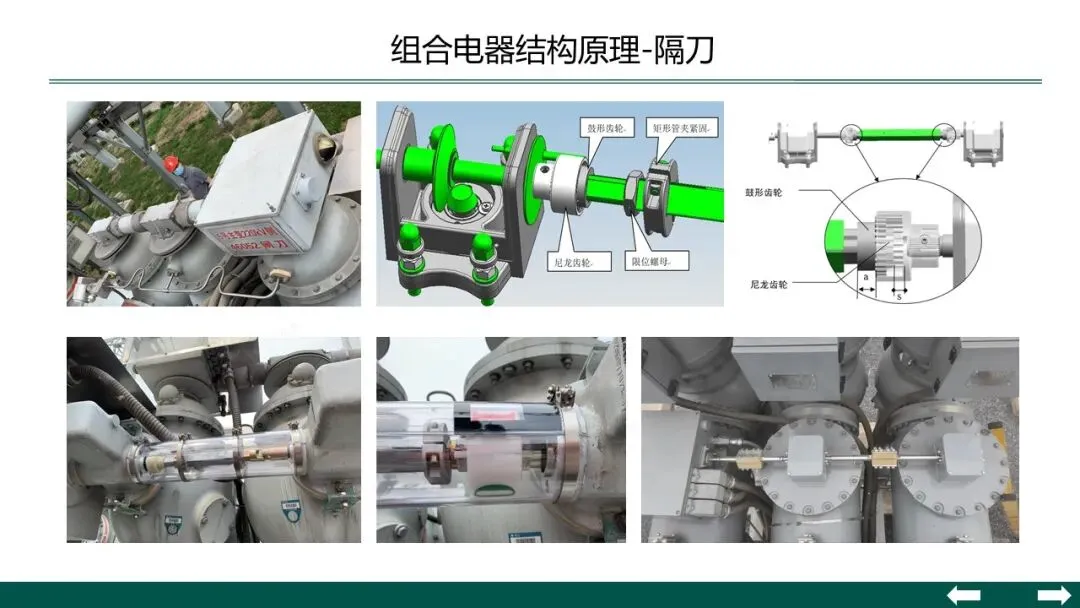

1.盆式绝缘子；2.静触头；3.屏蔽罩；4.动触头；5.触头支撑；6.绝缘拉杆；7. 壳体8. 操动机构；9.接地开关EM3连接可选择；10.接地固定触头连接

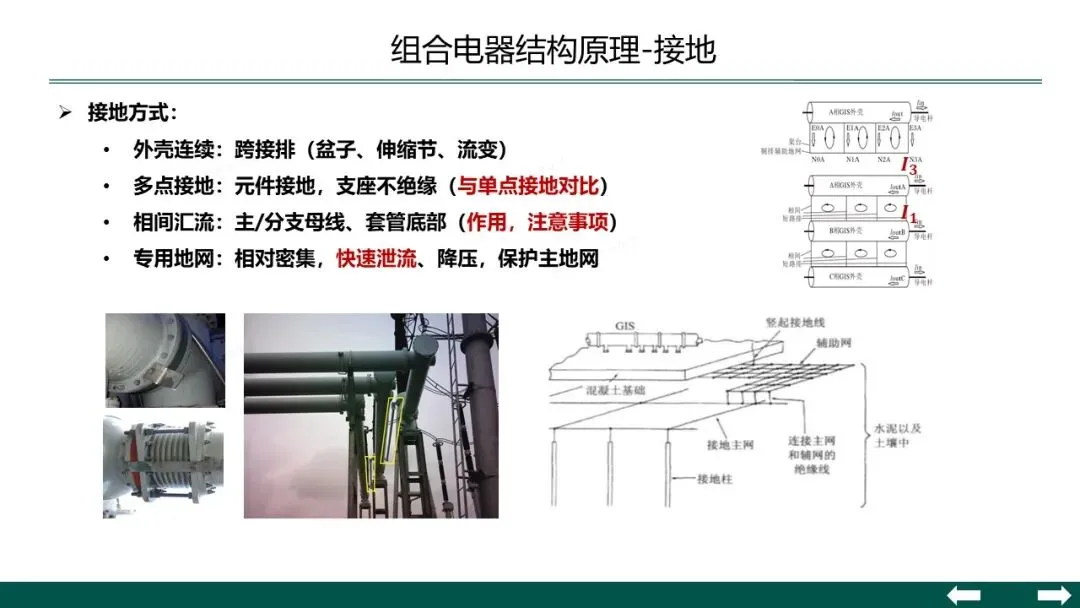

Ø接地方式：
•外壳连续：跨接排（盆子、伸缩节、流变）
•多点接地：元件接地，支座不绝缘（与单点接地对比）
•相间汇流：主/分支母线、套管底部（作用，注意事项）
•专用地网：相对密集，快速泄流、降压，保护主地网

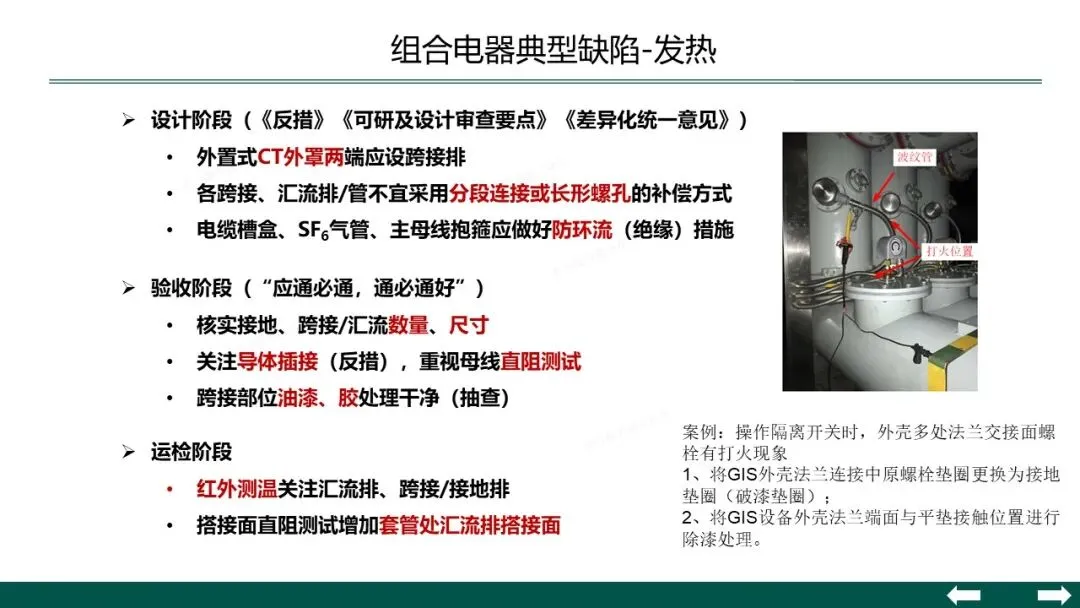

Ø设计阶段（《反措》《可研及设计审查要点》《差异化统一意见》）
•外置式CT外罩两端应设跨接排
•各跨接、汇流排/管不宜采用分段连接或长形螺孔的补偿方式

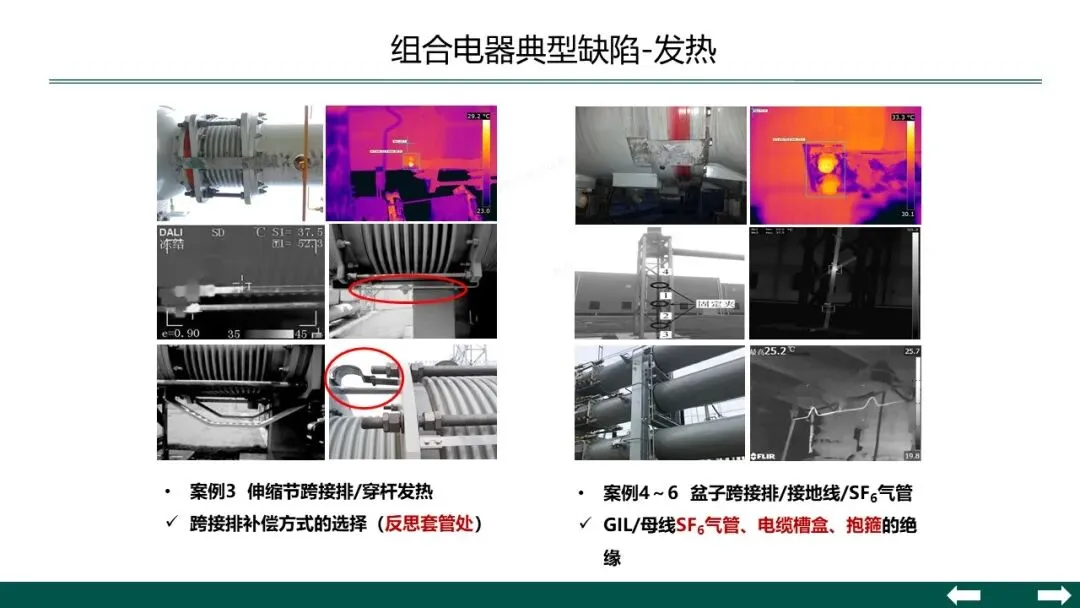

•电缆槽盒、SF6气管、主母线抱箍应做好防环流（绝缘）措施
Ø验收阶段（“应通必通，通必通好”）
•核实接地、跨接/汇流数量、尺寸

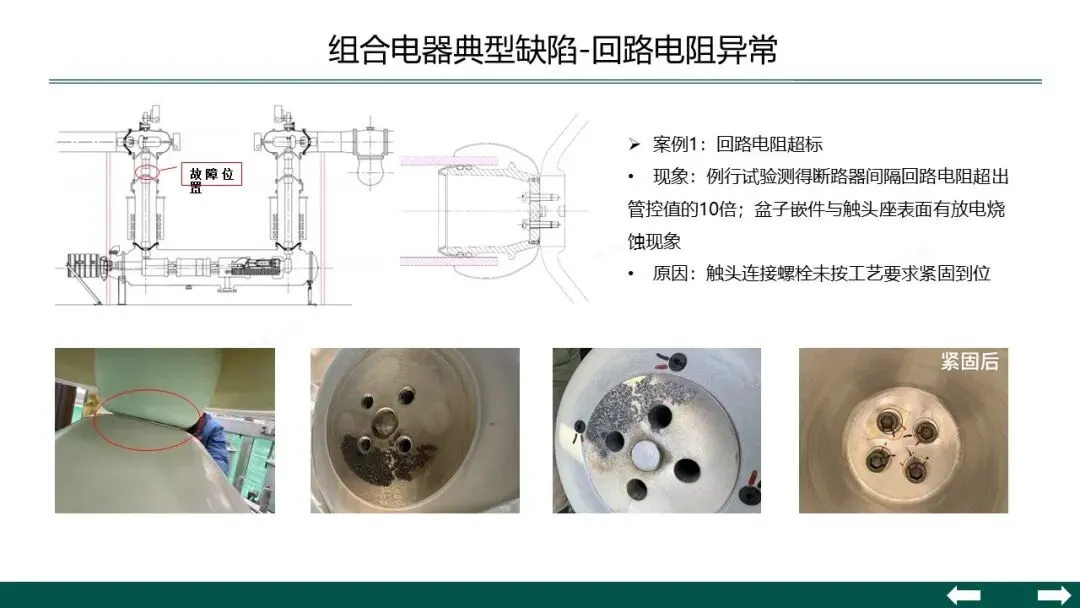

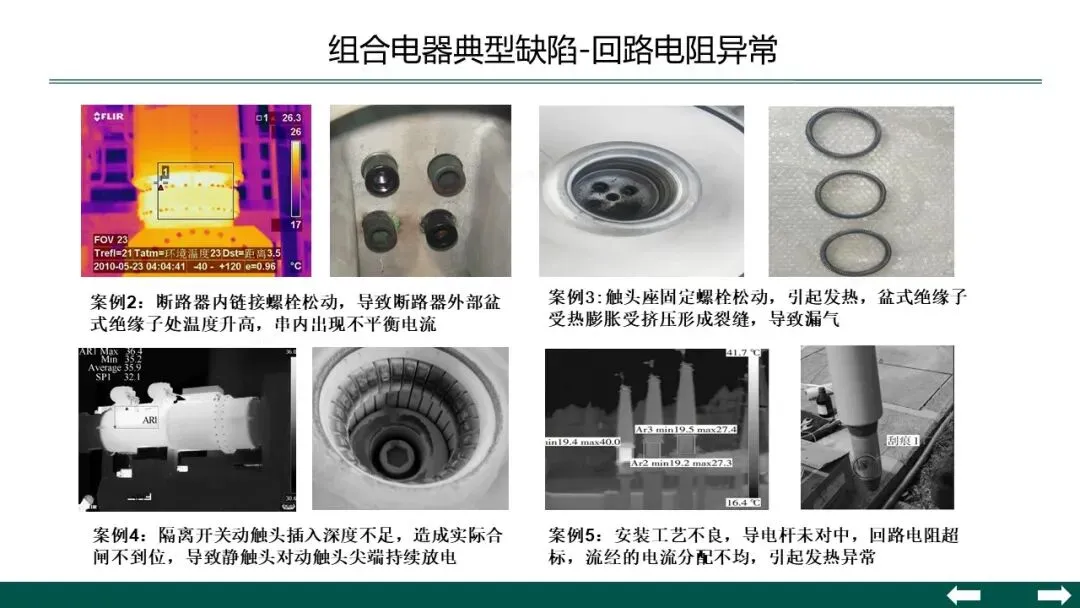

•关注导体插接（反措），重视母线直阻测试
•跨接部位油漆、胶处理干净（抽查）

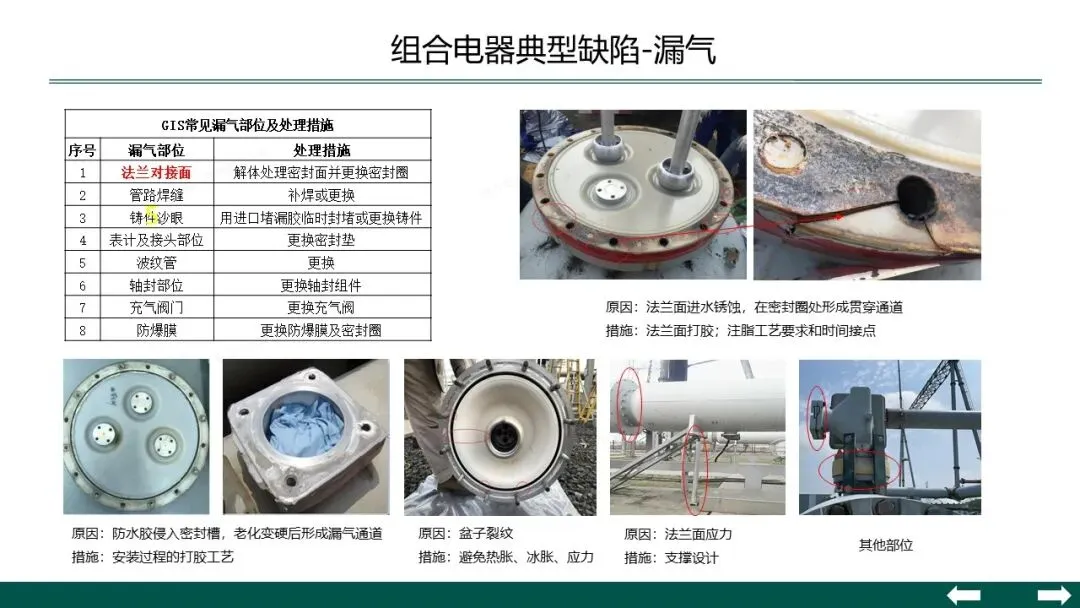

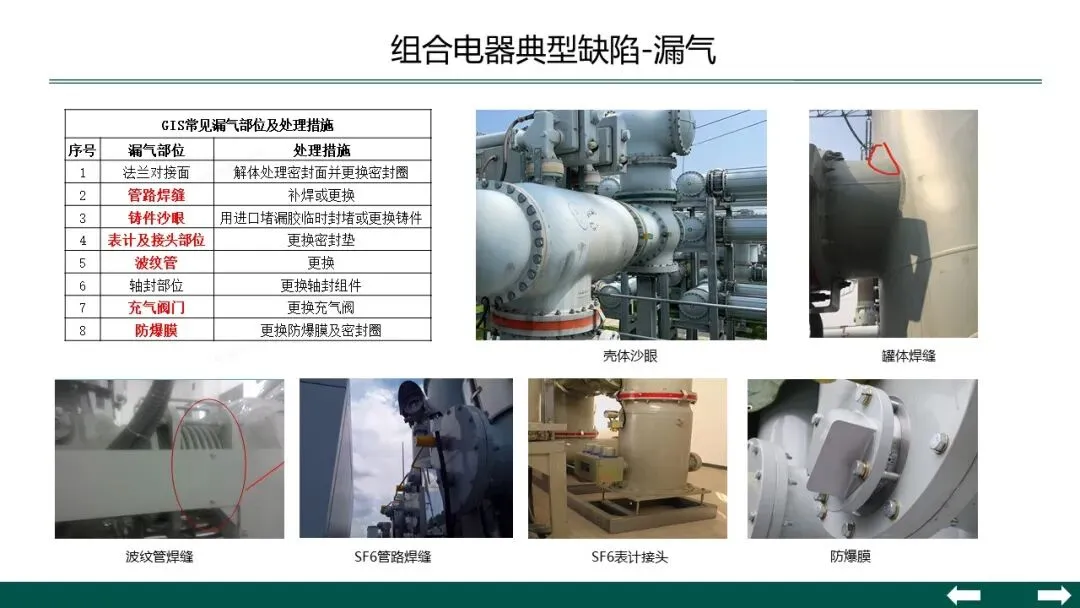

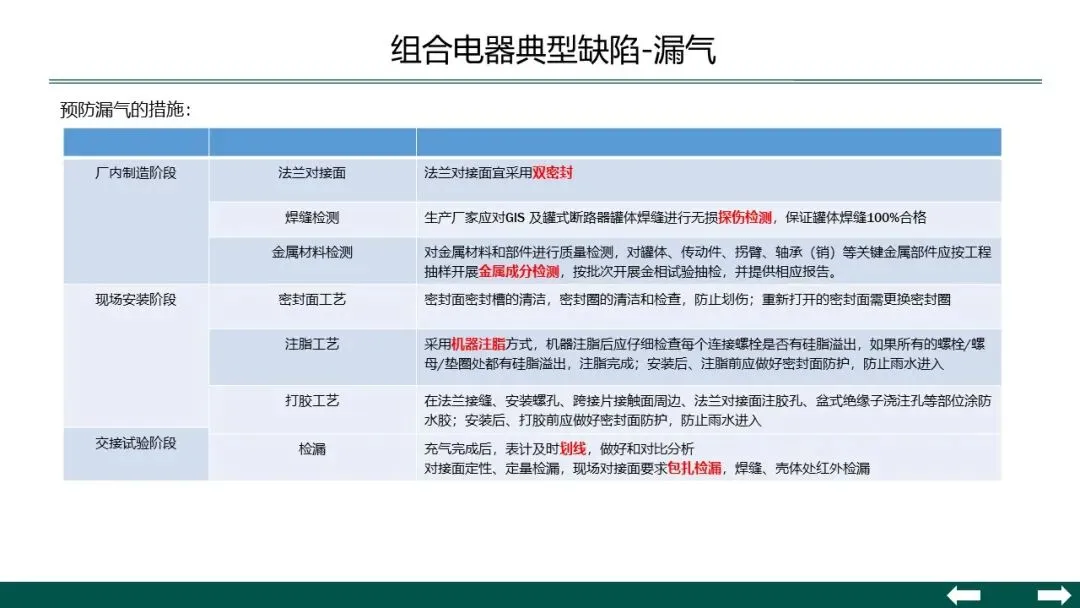

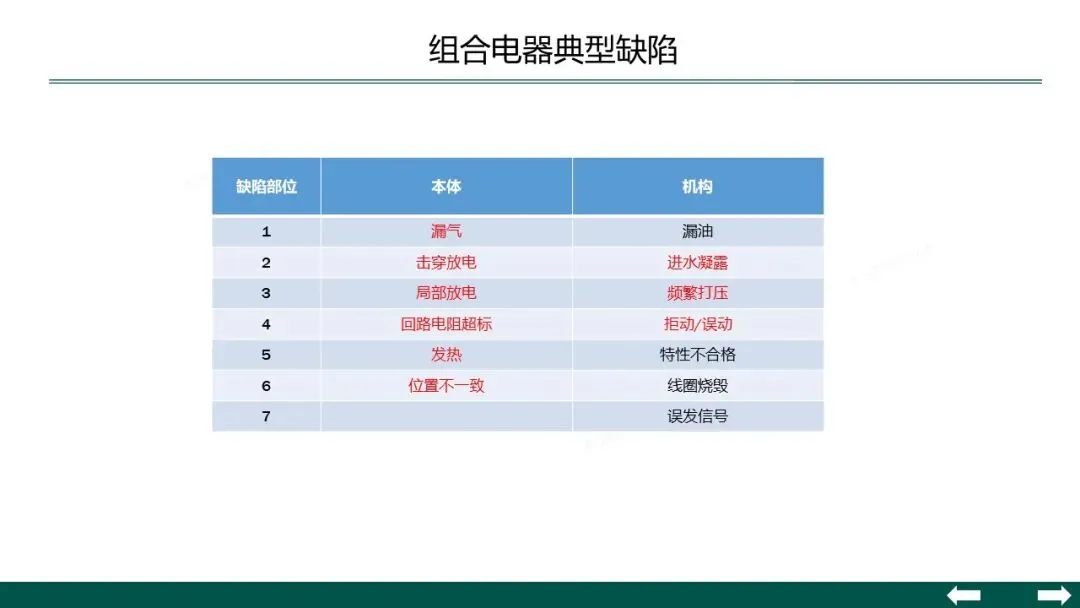

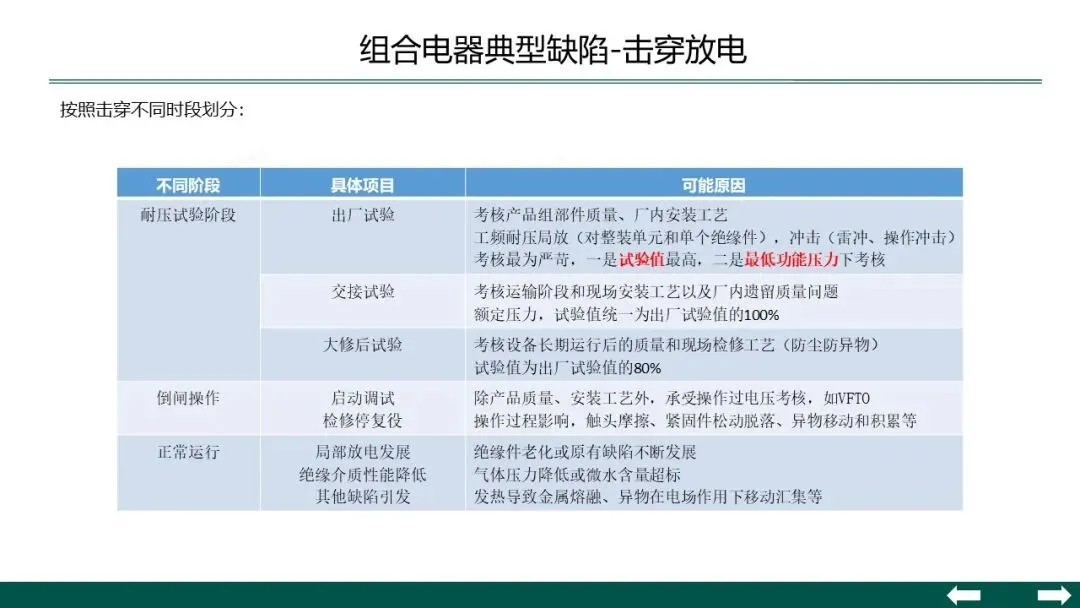

Ø运检阶段

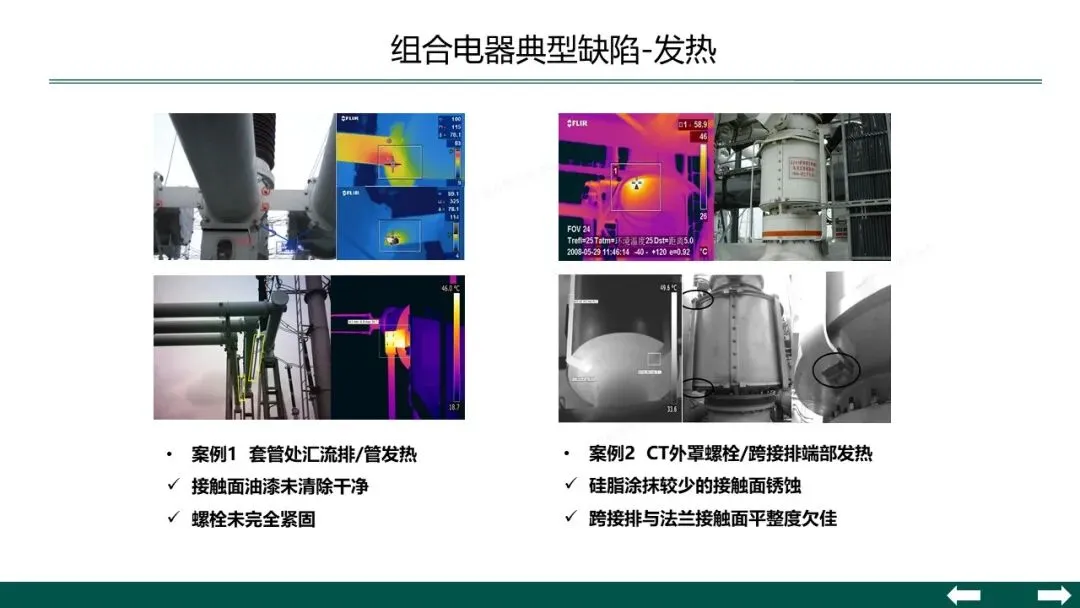

•红外测温关注汇流排、跨接/接地排
•搭接面直阻测试增加套管处汇流排搭接面
