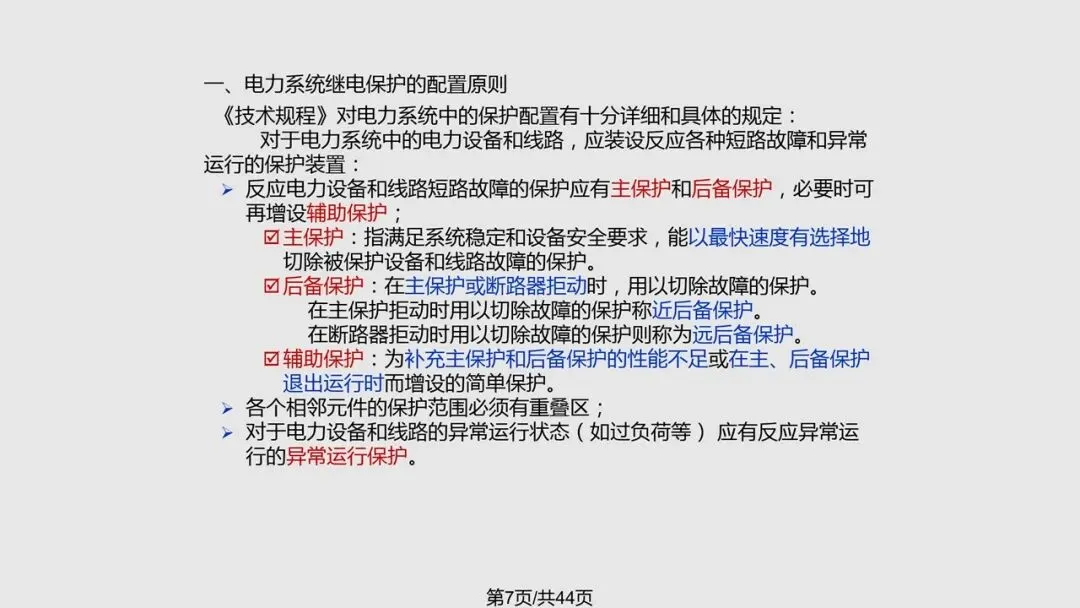

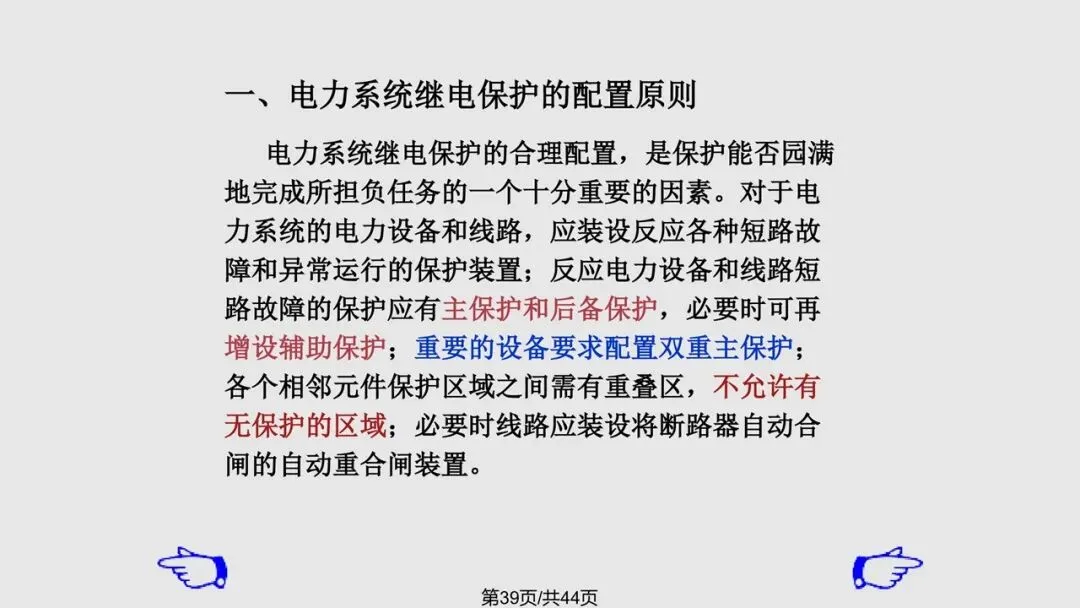

一、电力系统继电保护的配置原则
《技术规程》对电力系统中的保护配置有十分详细和具体的规定：
对于电力系统中的电力设备和线路，应装设反应各种短路故障和异常运行的保护装置：
>反应电力设备和线路短路故障的保护应有主保护和后备保护，必要时可再增设辅助保护；
主保护：指满足系统稳定和设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护。
后备保护：在主保护或断路器拒动时，用以切除故障的保护。
在主保护拒动时用以切除故障的保护称近后备保护。
在断路器拒动时用以切除故障的保护则称为远后备保护。
辅助保护：为补充主保护和后备保护的性能不足或在主、后备保护退出运行时而增设的简单保护。
>各个相邻元件的保护范围必须有重叠区；
>对于电力设备和线路的异常运行状态（如过负荷等）应有反应异常运行的异常运行保护。

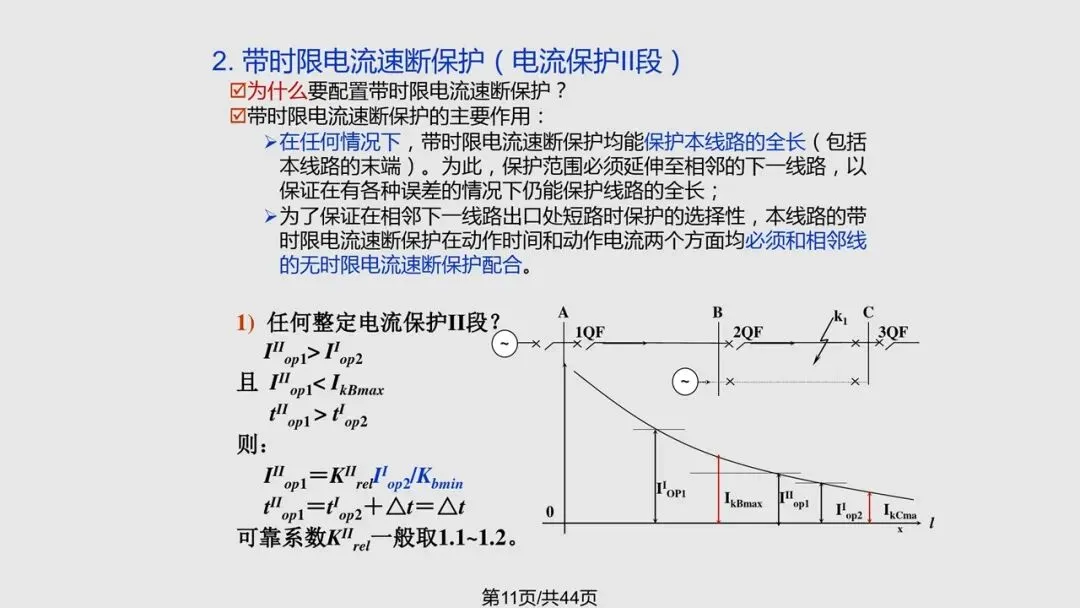

2.带时限电流速断保护（电流保护I段）
为什么要配置带时限电流速断保护？
带时限电流速断保护的主要作用：
>在任何情况下，带时限电流速断保护均能保护本线路的全长（包括本线路的末端）。为此，保护范围必须延伸至相邻的下一线路，以保证在有各种误差的情况下仍能保护线路的全长；
>为了保证在相邻下一线路出口处短路时保护的选择性，本线路的带时限电流速断保护在动作时间和动作电流两个方面均必须和相邻线的无时限电流速断保护配合。

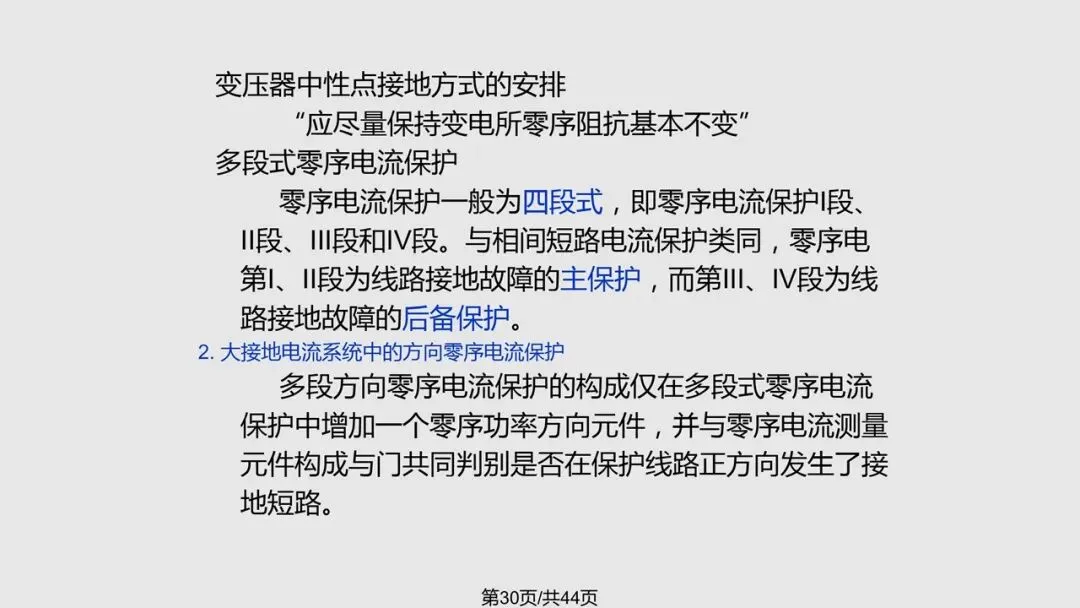

变压器中性点接地方式的安排
“应尽量保持变电所零序阻抗基本不变”

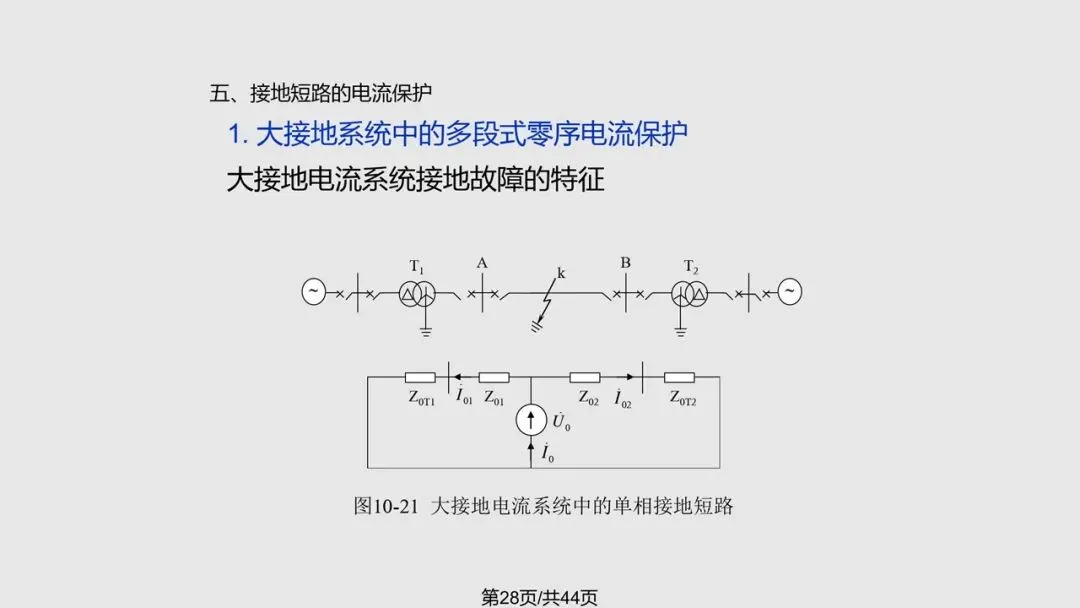

多段式零序电流保护
零序电流保护一般为四段式，即零序电流保护段、段、川段和IV段。与相间短路电流保护类同，零序电第I、段为线路接地故障的主保护，而第Ⅲ、IV段为线路接地故障的后备保护。
2.大接地电流系统中的方向零序电流保护
多段方向零序电流保护的构成仅在多段式零序电流保护中增加一个零序功率方向元件，并与零序电流测量元件构成与门共同判别是否在保护线路正方向发生了接地短路。

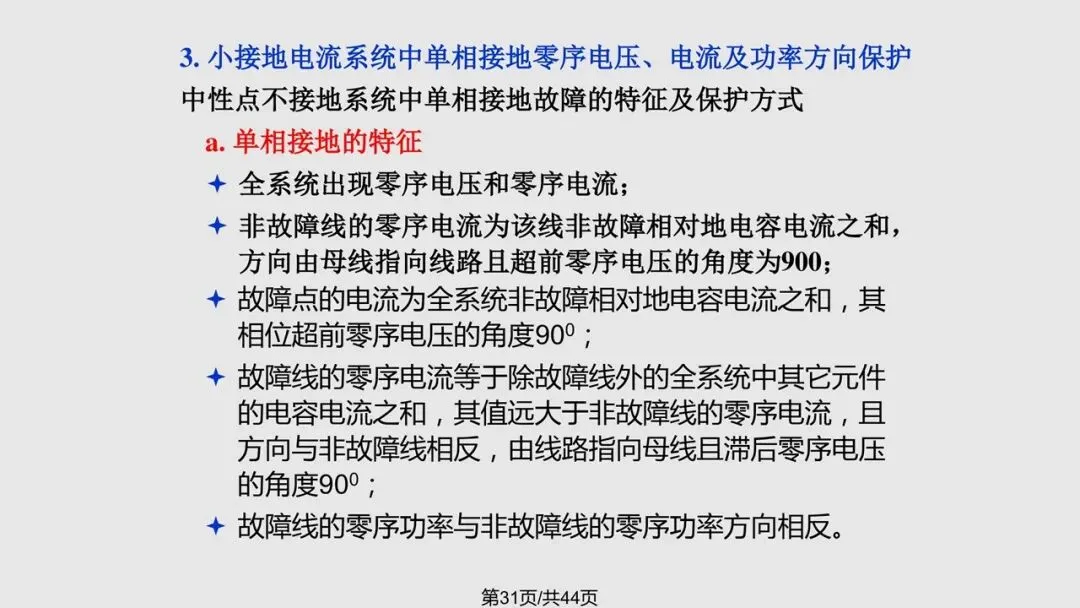

3.小接地电流系统中单相接地零序电压、电流及功率方向保护
中性点不接地系统中单相接地故障的特征及保护方式
a.单相接地的特征
全系统出现零序电压和零序电流；
非故障线的零序电流为该线非故障相对地电容电流之和，
方向由母线指向线路且超前零序电压的角度为900；
故障点的电流为全系统非故障相对地电容电流之和，其相位超前零序电压的角度90°；
故障线的零序电流等于除故障线外的全系统中其它元件的电容电流之和，其值远大于非故障线的零序电流，且方向与非故障线相反，由线路指向母线且滞后零序电压的角度90°；
故障线的零序功率与非故障线的零序功率方向相反。
