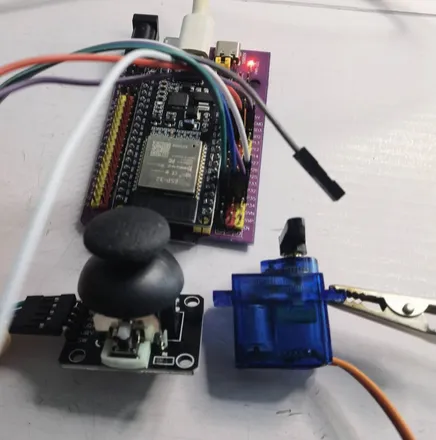

双轴按钮摇杆单舵机-第2课教案(配套4月4号小视频)

🔹 里程碑 3：控制单个舵机（15分钟）

教学目标： 理解 PWM 舵机控制，验证舵机硬件正常

教师讲解引入：

"在让摇杆控制舵机之前，我们先单独测试舵机是否正常。舵机通过 PWM（脉冲宽度调制）信号控制角度，0.5ms 脉宽对应 0°，2.5ms 对应 180°。"

教师新增代码（引入库并测试舵机）：

#include <ESP32Servo.h>  // 引入舵机控制库// [保留之前的引脚定义]// 创建舵机对象Servo myServo;void setup() {  Serial.begin(115200);  pinMode(JOY_SW_PIN, INPUT_PULLUP);  // 附加舵机到指定引脚  // ESP32 的 PWM 引脚几乎任意 GPIO 都可用，这里用 GPIO13  myServo.attach(SERVO_PIN);  Serial.println("舵机测试模式");  // 开机自检：让舵机从 0° 扫到 180° 再返回，确认硬件正常  Serial.println("自检：0° -> 180°");  myServo.write(0);  delay(500);  // 等待舵机到位（机械运动需要时间）  myServo.write(180);  delay(500);  myServo.write(90);  // 回到中位  delay(500);  Serial.println("自检完成，准备接受指令");}void loop() {  // 简单的自动扫描测试（先不接手柄）  static int angle = 0;        // static 变量保持数值  static int direction = 1;    // 1=增加, -1=减少  angle += direction * 5;      // 每次增加或减少 5 度  // 到达边界则反转方向  if (angle >= 180) {    angle = 180;    direction = -1;  } else if (angle <= 0) {    angle = 0;    direction = 1;  }  myServo.write(angle);        // 发送角度指令  Serial.print("当前角度: ");  Serial.println(angle);  delay(50);  // 50ms 更新一次，形成平滑扫描}

观察要点：

• 舵机是否顺畅地从左扫到右？
• 是否有抖动或异响？（可能电源不足）
• 能否到达 0° 和 180°？（有些舵机实际范围是 10°-170°）

故障排查（教师准备）：

• 症状：
   舵机不转，只响不动原因： USB 供电不足（ESP32 的 5V 实际上是 USB 的 5V，但电流有限）解决： 换 USB 口，或外接 5V 电源（必须共地）

🔹 里程碑 4：摇杆映射到舵机（核心功能）（20分钟）

教学目标： 理解 map() 函数，实现输入到输出的映射

教师讲解引入：

"现在把前两个里程碑结合起来：摇杆的 0-4095 映射到舵机的 0-180°。这就像一个比例尺转换。"

教师编写核心代码（修改 loop）：

#include <ESP32Servo.h>// [保留引脚定义和对象创建]void setup() {  Serial.begin(115200);  pinMode(JOY_SW_PIN, INPUT_PULLUP);  myServo.attach(SERVO_PIN);  Serial.println("摇杆控制舵机 - 核心功能");}void loop() {  // === 第 1 步：读取输入 ===  int xValue = analogRead(JOY_X_PIN);  // === 第 2 步：数值映射（关键代码）===  // map(值, 输入最小, 输入最大, 输出最小, 输出最大)  // 将 0-4095 线性映射到 0-180  int angle = map(xValue, 0, 4095, 0, 180);  // === 第 3 步：安全限制（防御性编程）===  // constrain() 确保 angle 永远在 0-180 之间，即使传感器异常  angle = constrain(angle, 0, 180);  // === 第 4 步：输出到执行器 ===  myServo.write(angle);  // === 第 5 步：调试信息（表格形式更易读）===  Serial.print("Raw:");  Serial.print(xValue);  Serial.print(" -> Angle:");  Serial.print(angle);  Serial.print("° ");  // 打印角度条（可视化）  int bars = angle / 5;  // 每 5 度一个星号  for (int i = 0; i < bars; i++) Serial.print("*");  Serial.println();  delay(20);  // 20ms = 50Hz 刷新率，人眼感觉流畅且不会抖动}

课堂互动测试：

1. 最小值测试：
    摇杆推到最左，观察角度是否为 0°
2. 最大值测试：
    摇杆推到最右，观察角度是否为 180°
3. 线性度测试：
    慢慢推动，观察是否均匀转动（检查 map 函数线性特性）

进阶讨论（如果时间允许）：

// 问：如果摇杆装反了（左是 180°，右是 0°），怎么办？// 答：交换 map 的输出范围int angle = map(xValue, 0, 4095, 180, 0);  // 注意这里交换了 180 和 0

🔹 里程碑 5：按键回中功能（15分钟）

教学目标： 理解条件判断、软件消抖、中断处理基础

教师讲解引入：

"实际设备通常需要一个'复位'或'紧急停止'功能。我们利用摇杆的按键，让舵机无论在哪里都立即回到 90°（中位）。"

教师编写代码（新增按键处理逻辑）：

#include <ESP32Servo.h>// [保留引脚定义]Servo myServo;// 新增：按键状态变量（用于消抖）bool lastButtonState = HIGH;     // 上次按键状态（上拉默认 HIGH）bool currentButtonState = HIGH;  // 当前按键状态unsigned long lastDebounceTime = 0;  // 上次状态变化时间const unsigned long debounceDelay = 50; // 消抖延时 50msvoid setup() {  Serial.begin(115200);  pinMode(JOY_SW_PIN, INPUT_PULLUP);  myServo.attach(SERVO_PIN);  Serial.println("系统就绪：推动摇杆控制角度，按下按键回中");}void loop() {  // === 摇杆读取与映射（保留之前的代码）===  int xValue = analogRead(JOY_X_PIN);  int angle = map(xValue, 0, 4095, 0, 180);  angle = constrain(angle, 0, 180);  // === 按键处理（带软件消抖）===  // 1. 读取当前按键状态  int reading = digitalRead(JOY_SW_PIN);  // 2. 如果状态变了，重置计时器（消抖核心逻辑）  if (reading != lastButtonState) {    lastDebounceTime = millis();  // 记录状态变化时刻  }  // 3. 只有当状态稳定超过 debounceDelay 时间才确认  if ((millis() - lastDebounceTime) > debounceDelay) {    // 确认状态确实变了    if (reading != currentButtonState) {      currentButtonState = reading;      // 按键按下（低电平有效）      if (currentButtonState == LOW) {        Serial.println(">>> 按键触发：执行回中！");        angle = 90;  // 强制覆盖摇杆值        // 视觉反馈：让 LED 闪烁（如果板子有 LED）        // digitalWrite(LED_BUILTIN, HIGH);      }    }  }  // 4. 保存当前状态供下次比较  lastButtonState = reading;  // === 输出到舵机 ===  myServo.write(angle);  // 调试信息（带状态指示）  Serial.print("Angle:");  Serial.print(angle);  Serial.print("° ");  if (currentButtonState == LOW) {    Serial.print("[按键按下]");  } else {    Serial.print("[跟随摇杆]");  }  Serial.println();  delay(20);}

消抖原理解释（重点）：

为什么需要消抖？机械按键按下时，触点会弹跳几次（几毫秒到几十毫秒），导致电信号在 0 和 1 之间抖动，程序会误以为按了多次。解决方案：记录按键状态变化的时刻，只有当状态稳定保持 50ms 以上，才认为是有效按键，忽略中间的抖动。

测试流程：

1. 推动摇杆到任意角度（如 45°）
2. 按下按键，观察是否回到 90°
3. 关键测试：
    按住按键不放，舵机应保持在 90°（不会抖动）
4. 松开按键，舵机应恢复跟随摇杆位置
