在电力行业，电气图纸是工程师和技术人员的通用语言。其中，“电气一次系统图”更是重中之重——它描述了电力系统中最核心的能量传输路径。如果你刚接触这个领域，看到密密麻麻的线条和符号就头疼，别担心。本文带你从零开始，轻松掌握一次识图的基础知识。

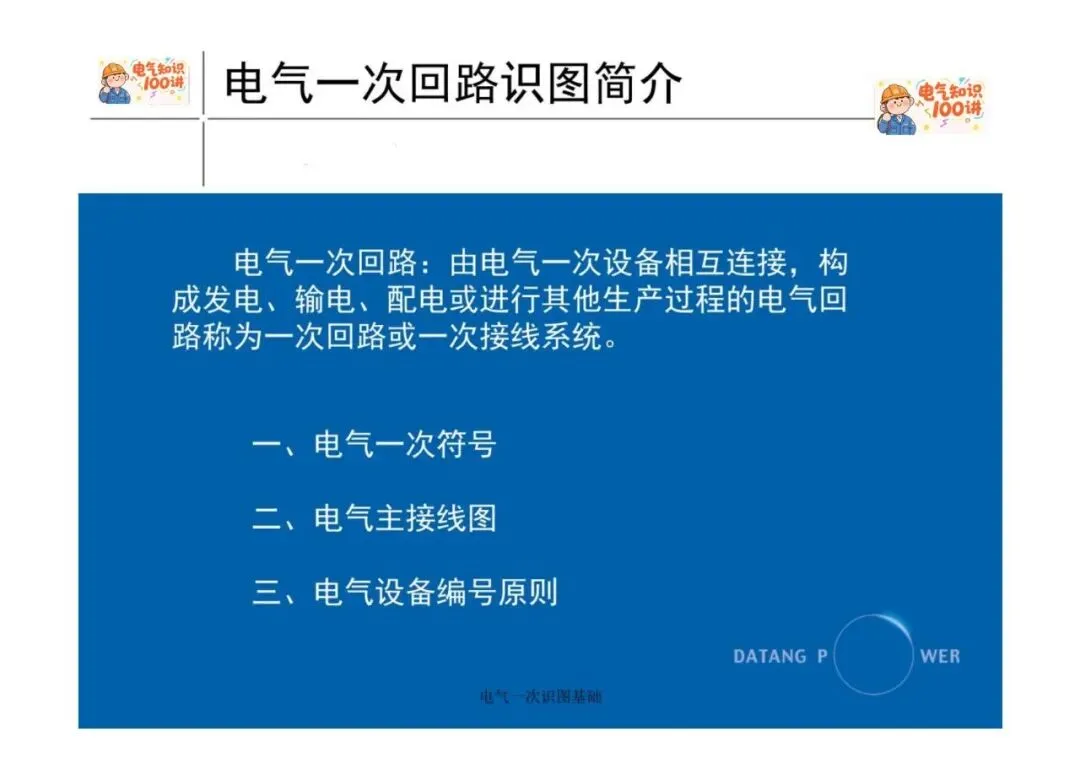

什么是电气一次系统？
简单说，一次系统是指直接用于生产、输送、分配和消耗电能的设备所组成的回路。比如发电机、变压器、断路器、隔离开关、母线、电力电缆等。这些设备共同构成了电力系统的“主干道”，承载着高电压、大电流。

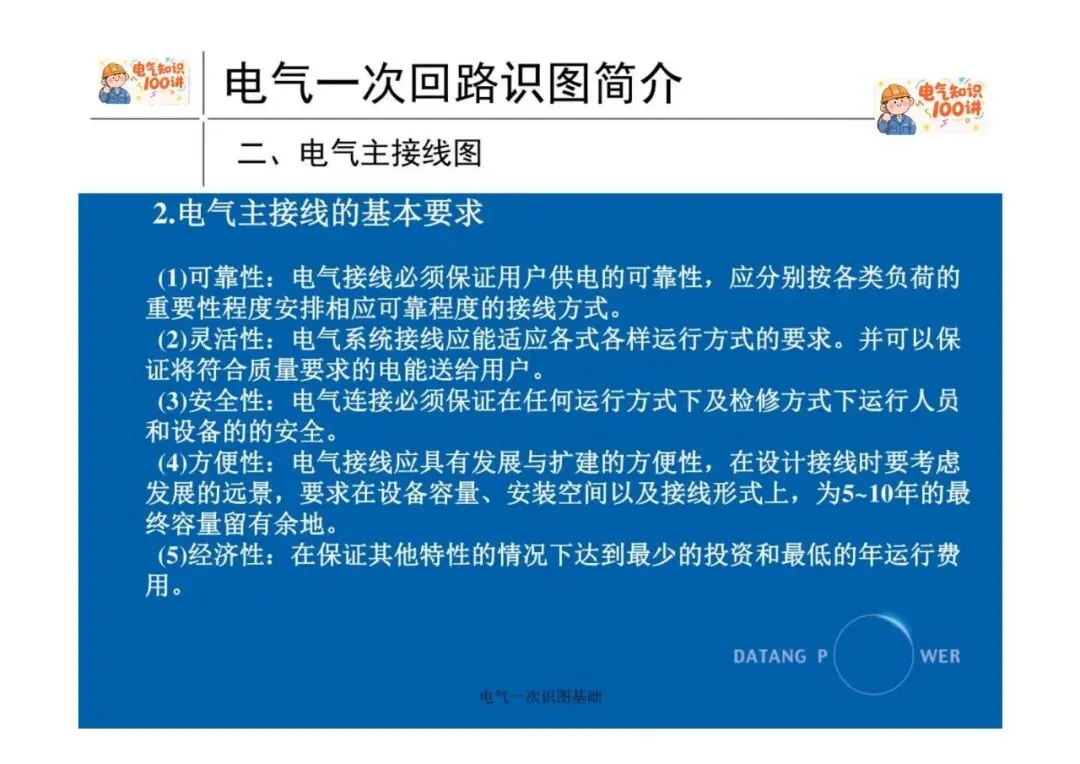

而一次系统图（也称主接线图）就是用特定的图形符号和文字标注，把这些设备的连接关系画在一张图上。它反映了电能的走向、设备的配合方式以及正常运行和故障时的操作逻辑。
学会看一次系统图，就相当于拿到了电力系统的“地图”。
为什么要学会识图？
· 看懂设计意图：图纸是设计人员的“说明书”，读懂它才能理解整个配电方案。
· 指导施工与运维：设备安装、线路接线、倒闸操作、故障排查都离不开一次系统图。
· 保障安全：错误理解图纸可能导致误操作，引发短路、触电或设备损坏。

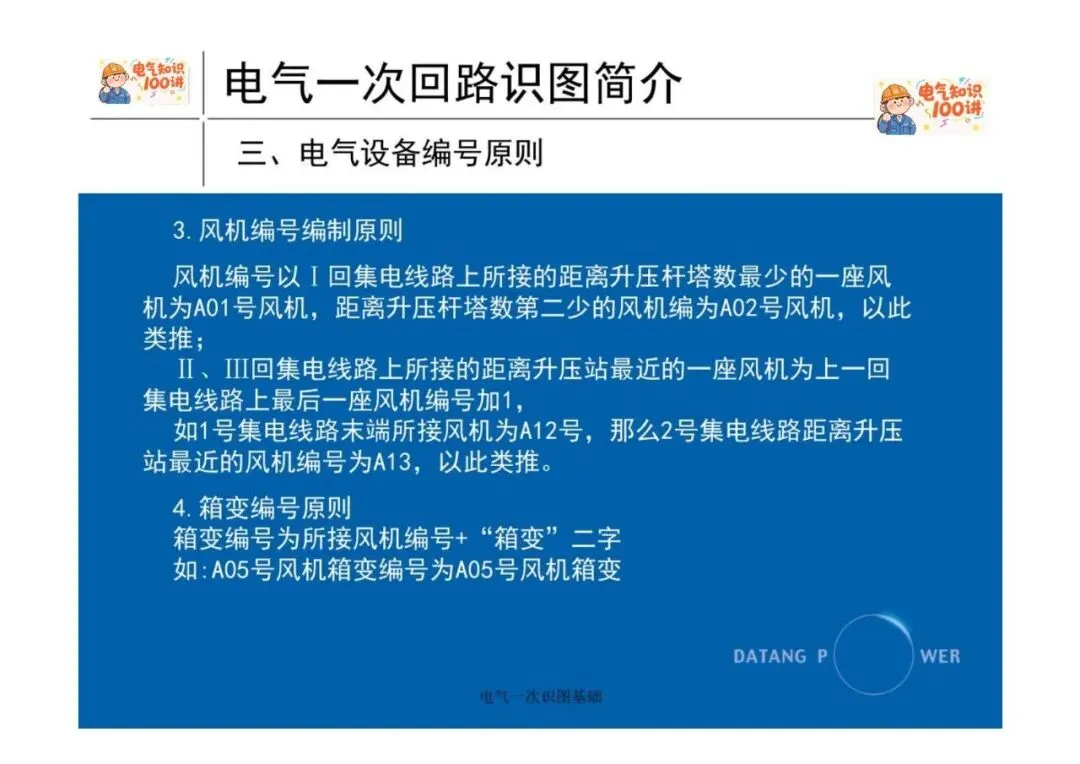

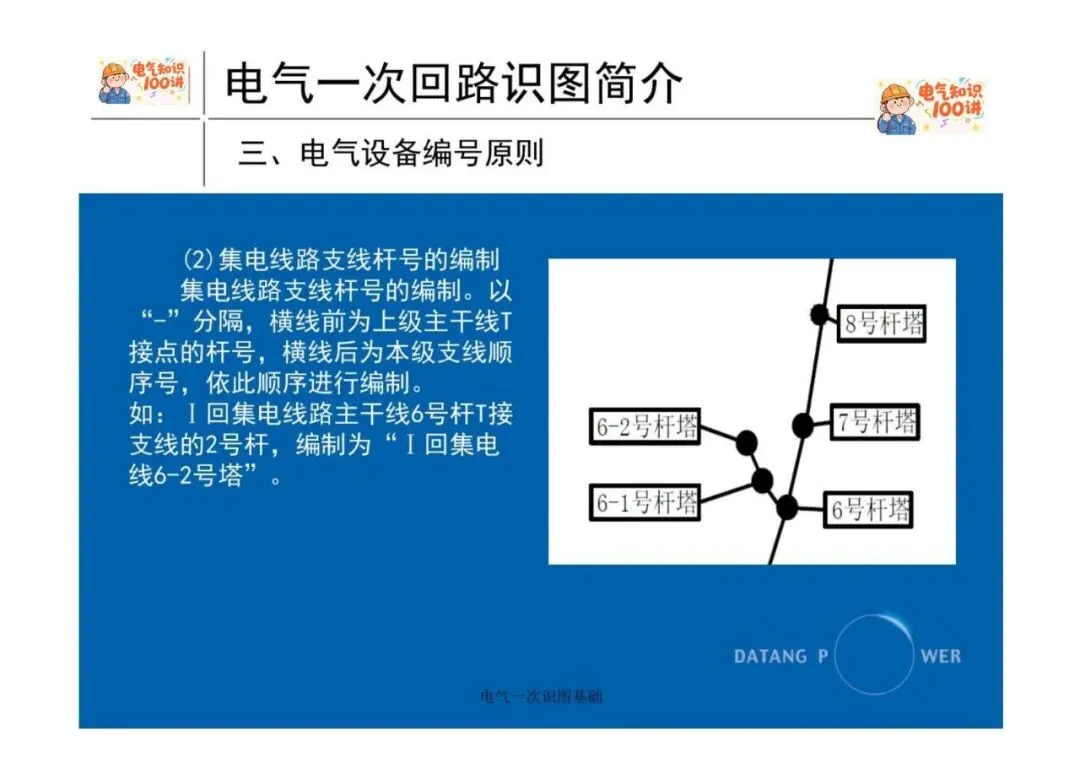

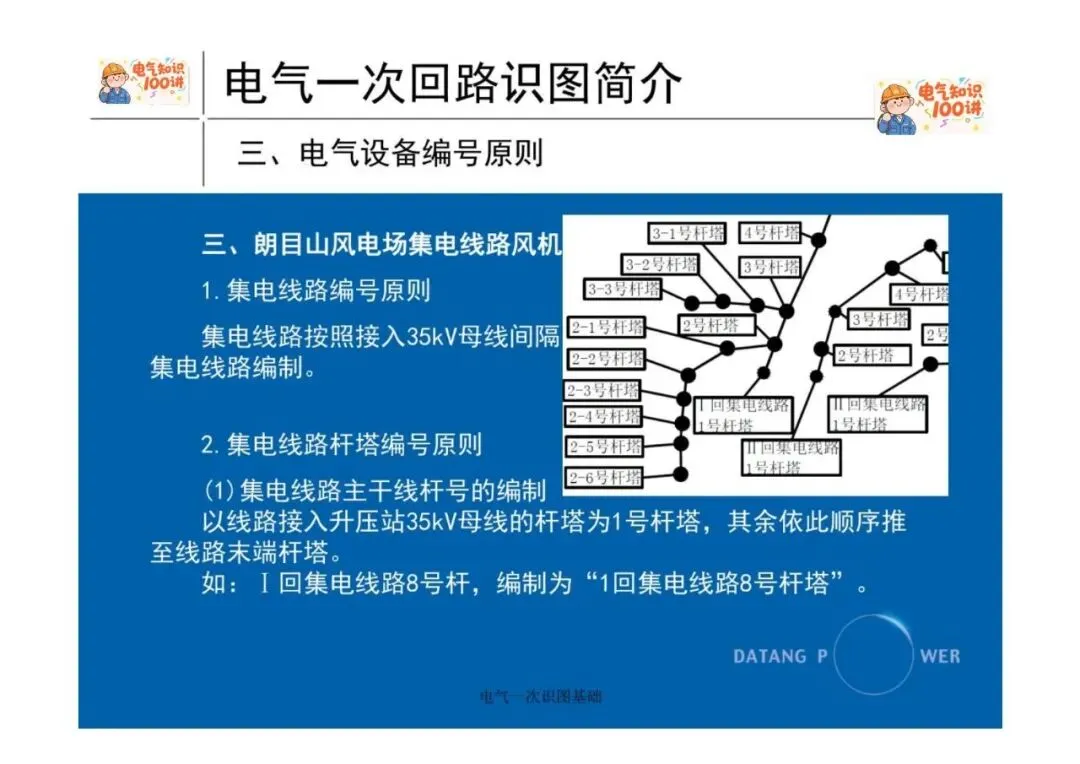

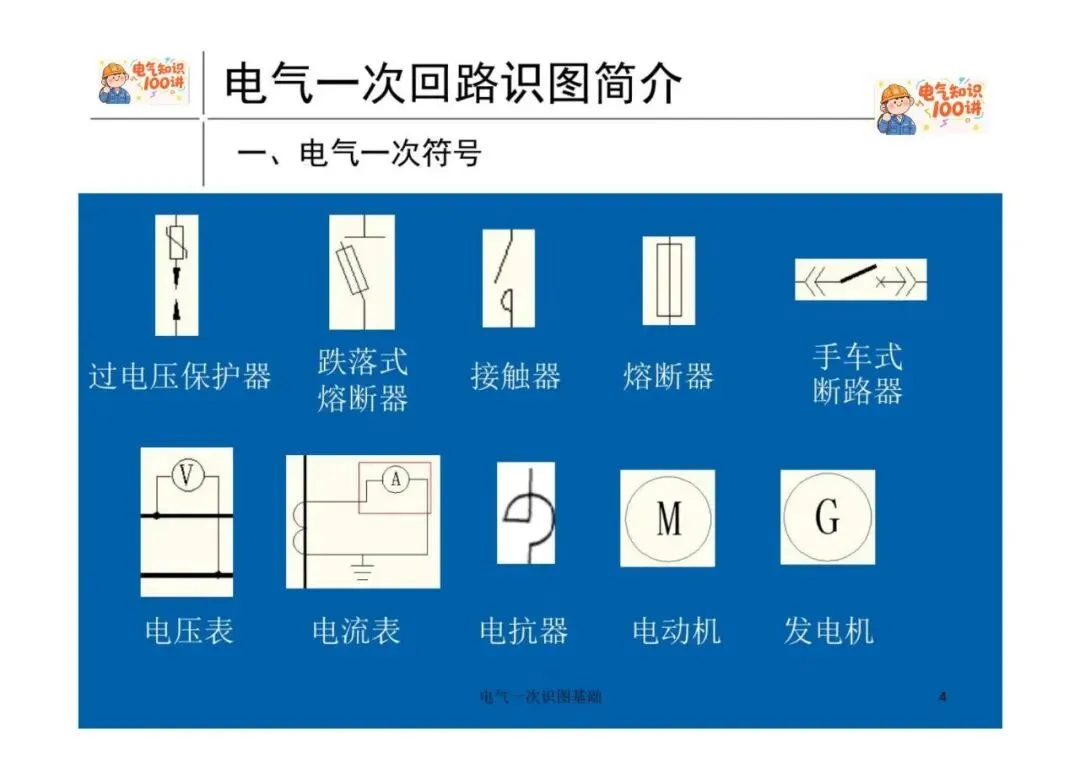

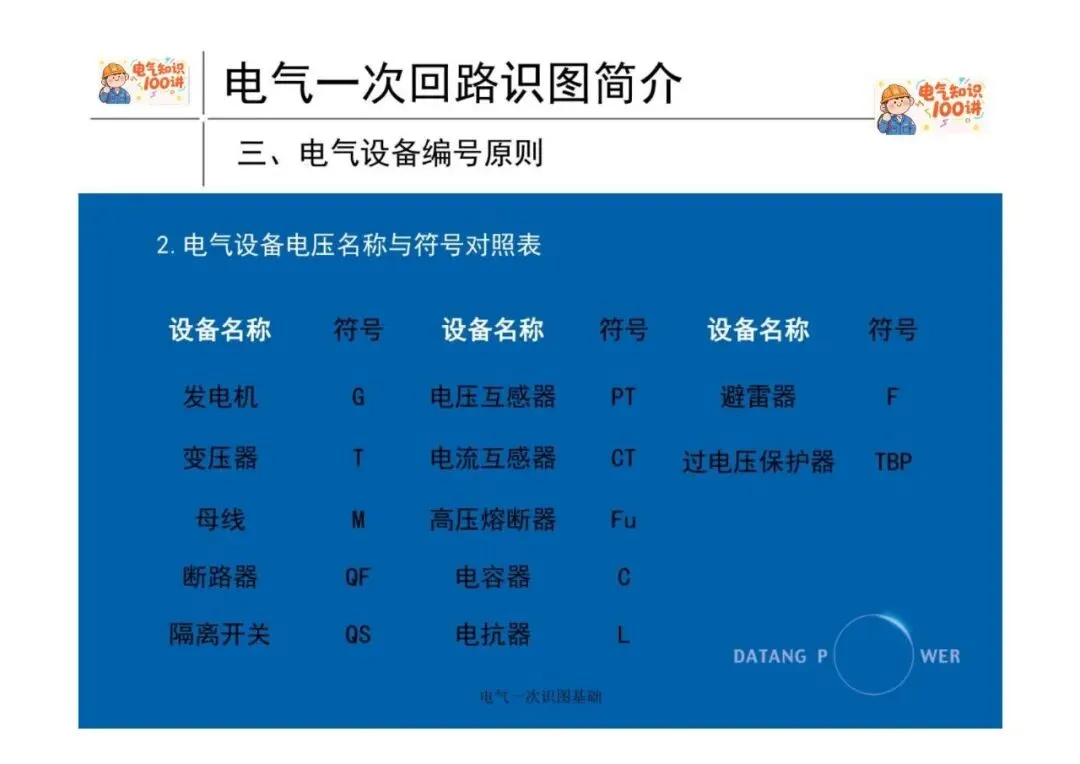

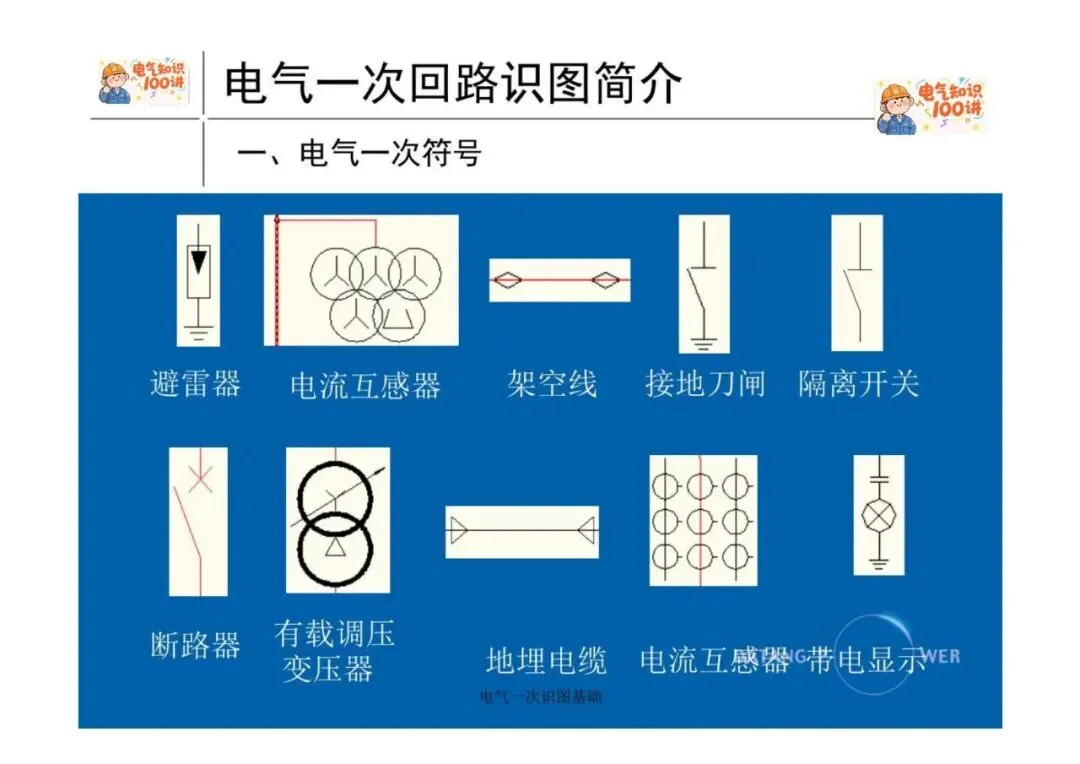

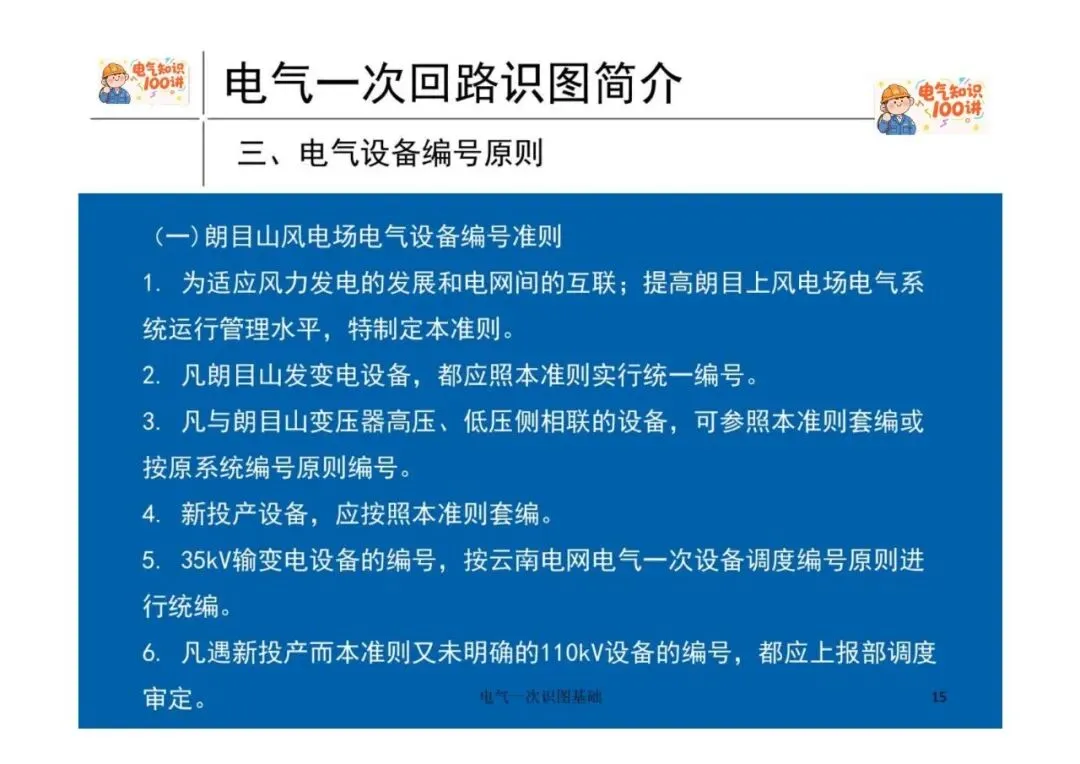

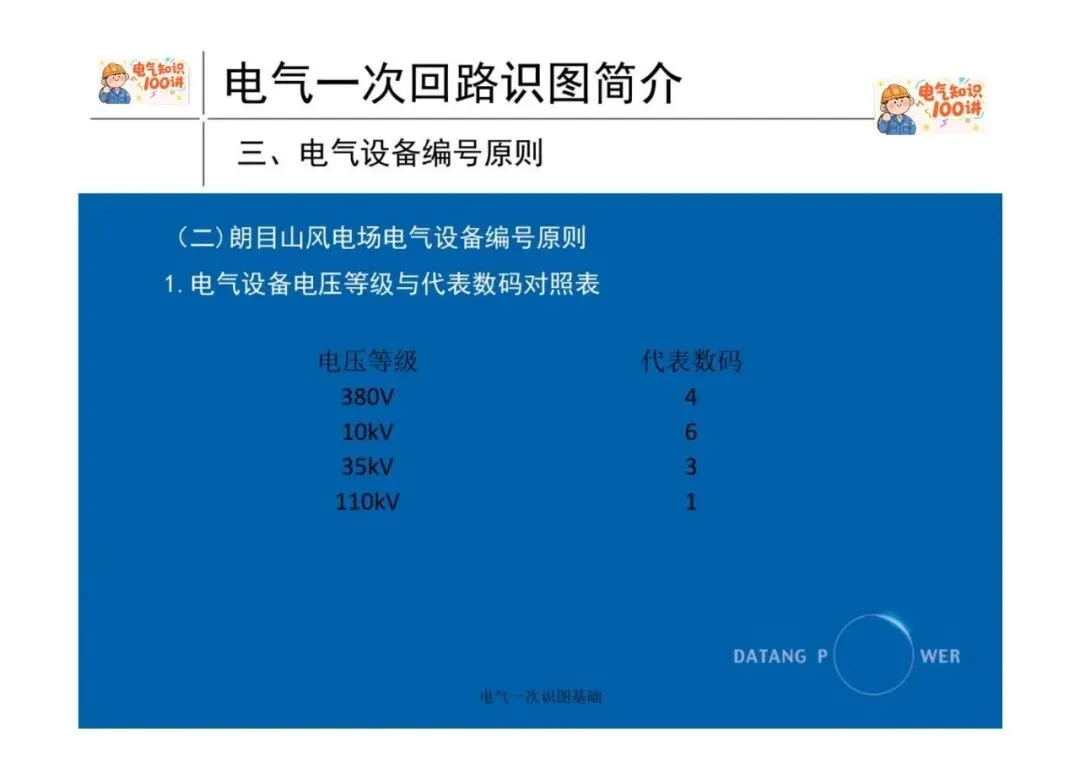

常见的一次设备符号
识图的第一步，是记住最常用的图形符号。以下是几个必会的“老朋友”：

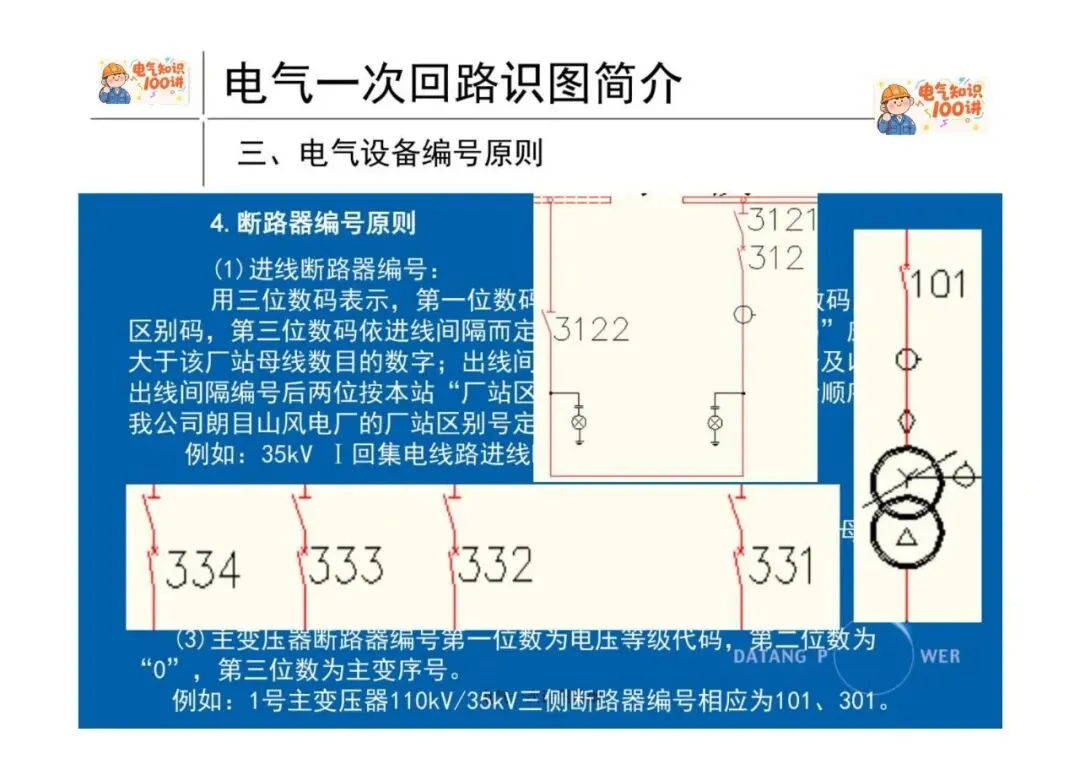

1. 断路器（QF）
符号：中间断开且带一个“×”的竖线，或标准矩形内带“×”。
作用：能接通、承载和分断正常及故障电流（如短路）。是保护装置的核心。

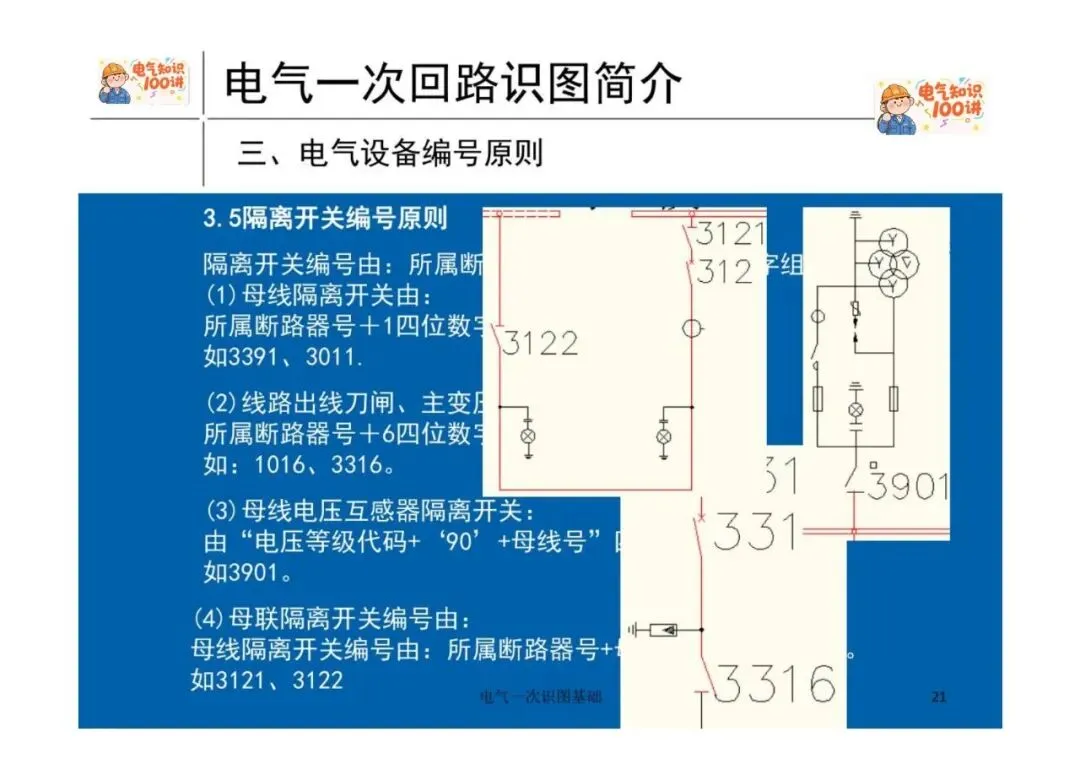

2. 隔离开关（QS）
符号：一条垂直竖线，顶部有一个短横（代表刀闸）。
作用：提供明显断开点，无灭弧能力，不能带负荷操作。

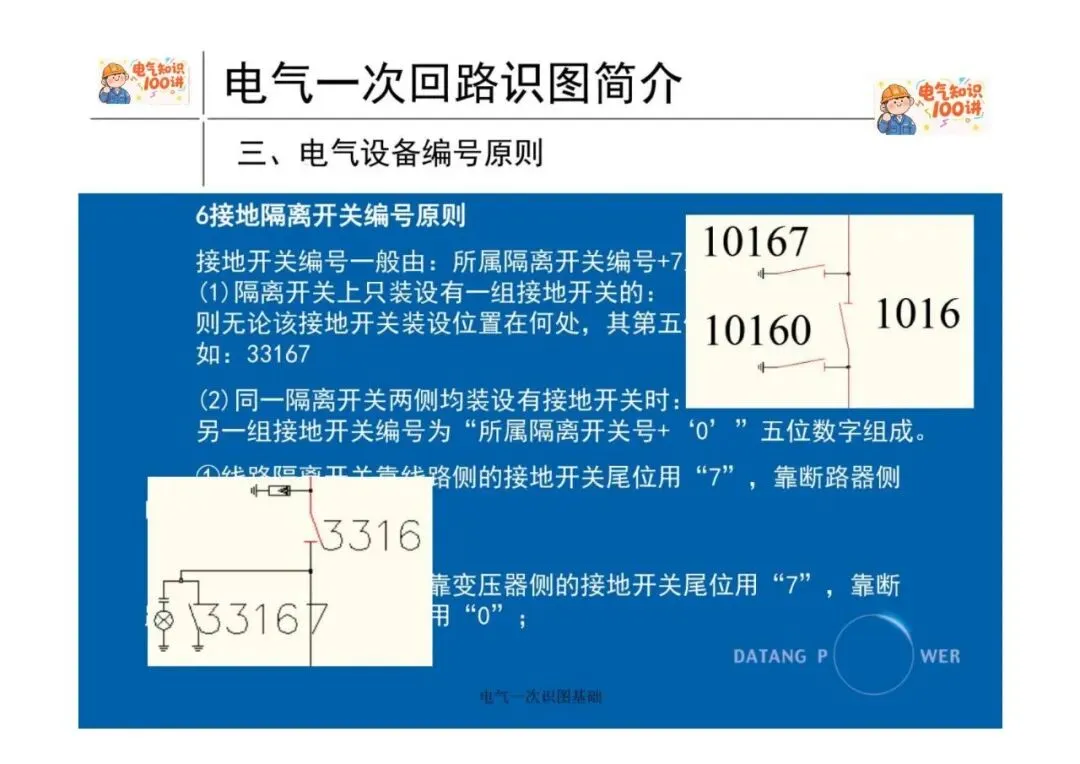

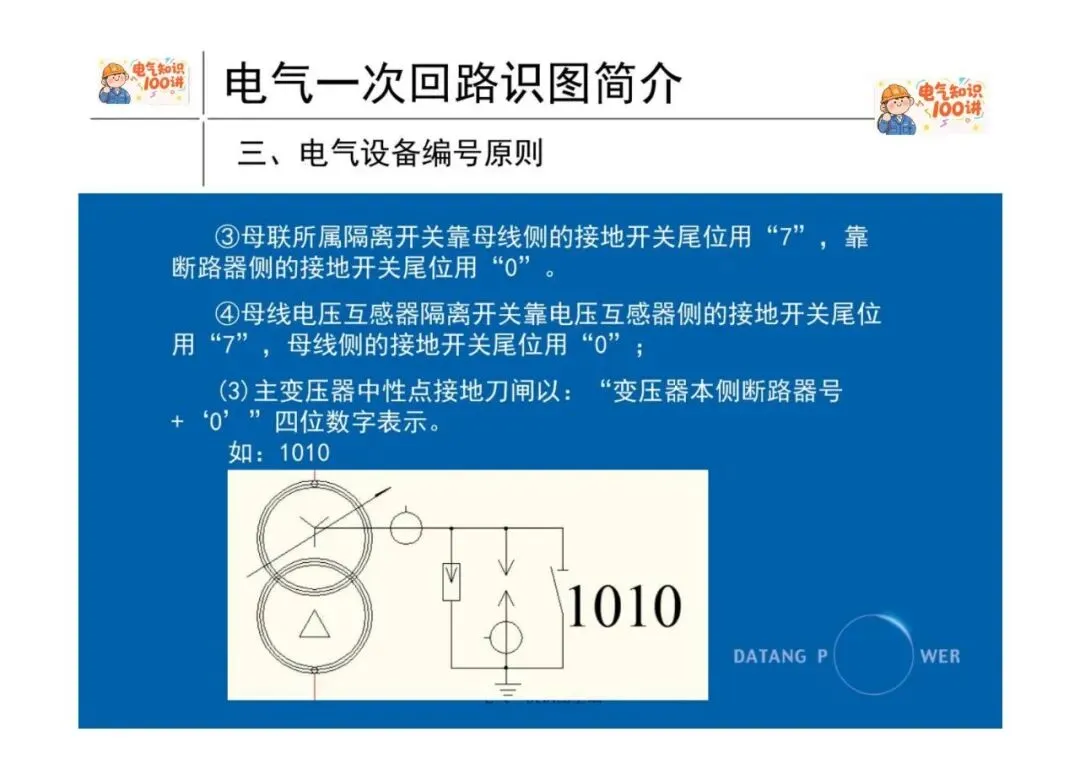

3. 接地开关（QE）
符号：隔离开关的末端多一条接地线。
作用：检修时将设备接地，确保安全。

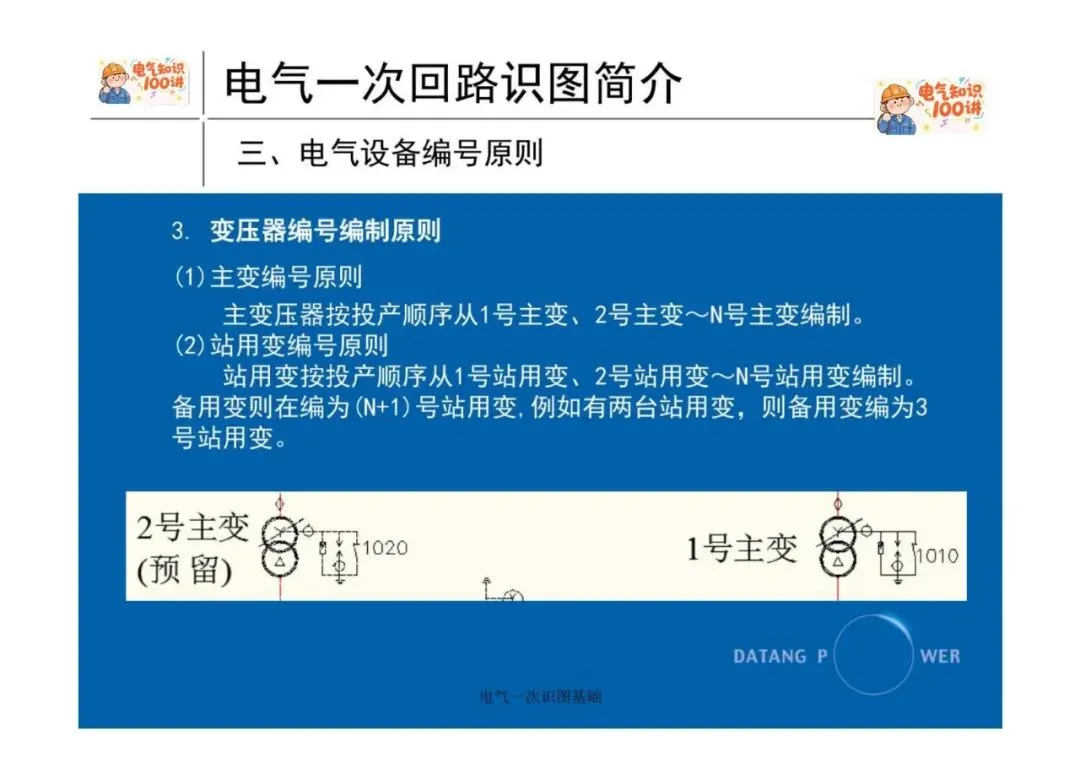

4. 变压器（T/M）
符号：两个圆圈之间用多条横线连接（铁芯）或两个半圆相对。
作用：改变电压等级。
5. 电流互感器（TA）
符号：一个圆圈，中间穿过一条线，旁边标“TA”或“A”。
作用：将大电流变成小电流，供仪表和保护装置使用。
6. 电压互感器（TV）
符号：类似变压器，但圆圈一侧接电压表符号。

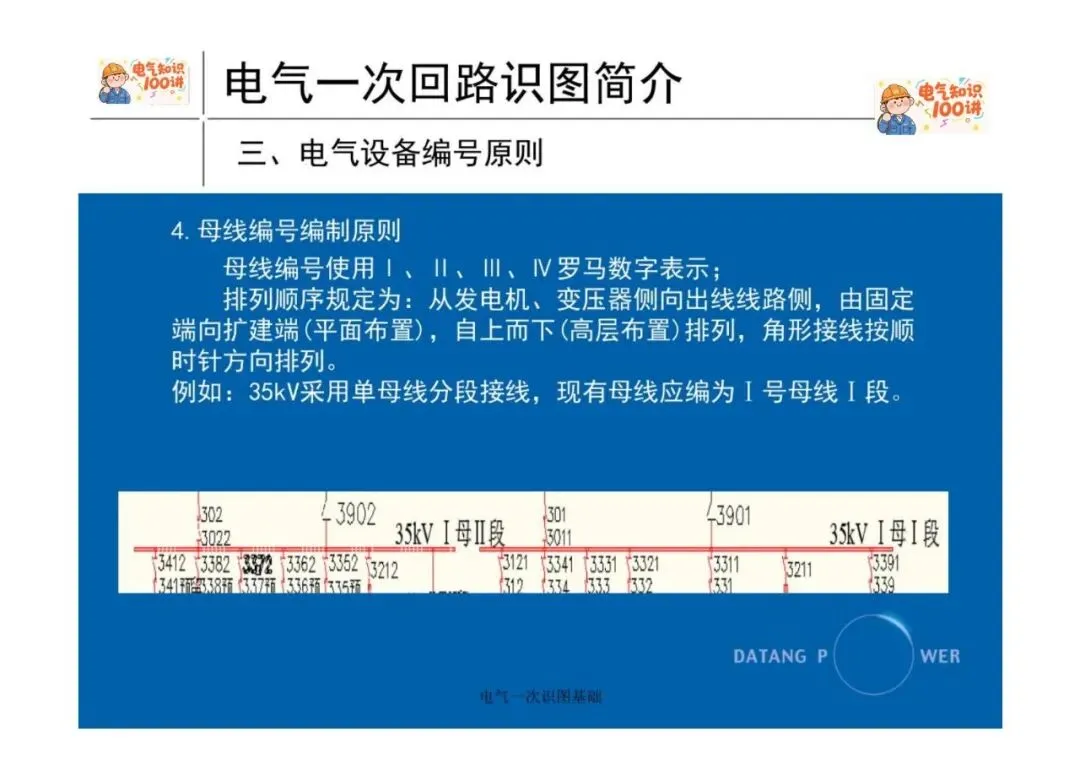

7. 母线（W）
符号：一条粗实横线，进出线从上面引接。
作用：汇集和分配电能。
小提示：不同标准（GB/IEC/NEMA）的符号稍有差异，但国内绝大多数工程图纸采用国标（GB/T 4728）。

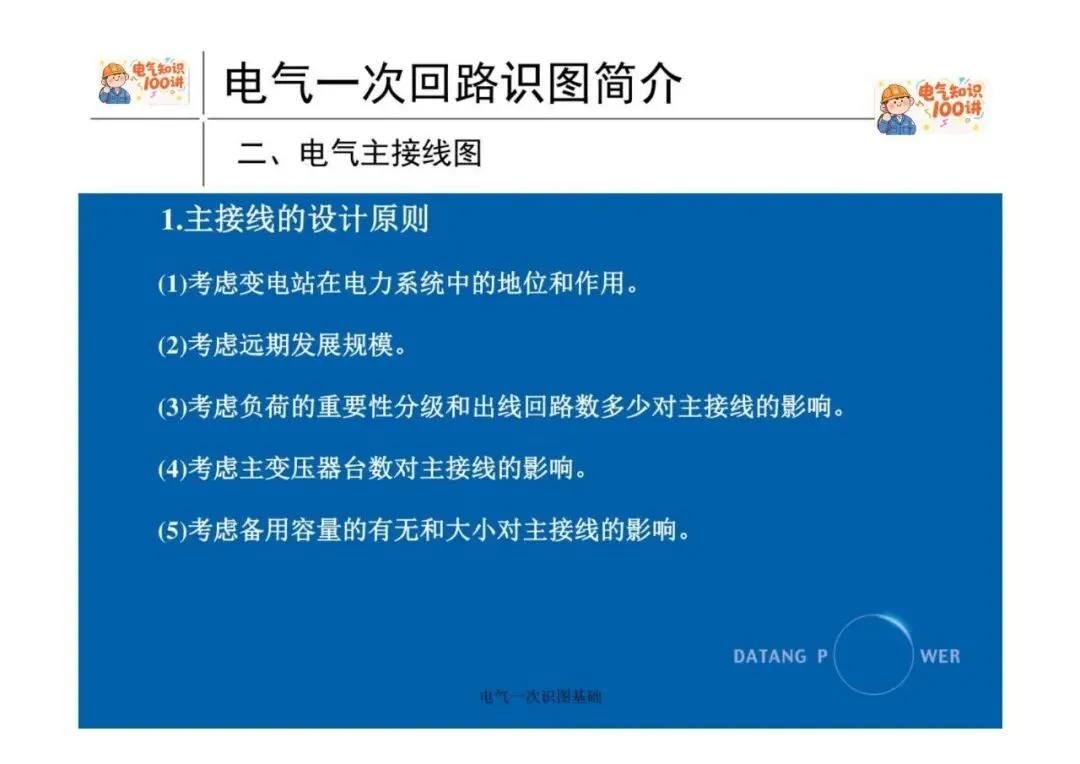

一次系统图的典型结构
一个简单的变配电所一次系统图通常包含以下部分：
进线侧 → 高压断路器 + 隔离开关 + 电流互感器
变压器 → 降压或升压
出线侧 → 低压断路器 + 隔离开关 + 馈电回路
用文字描述就是：10kV电源经电缆引入高压柜，经过隔离开关、断路器、CT后接至变压器高压侧；变压器降至0.4kV，再经过低压总开关、母线、分支开关送到各个用电回路。
识图的基本步骤
面对一张一次系统图，你按照下面五个步骤就能理清脉络：
1. 看标题栏：确认电压等级、项目名称、系统用途。
2. 找电源端：从进线开始，顺着电能流动的方向看。
3. 分单元识别：把图纸拆成进线柜、计量柜、出线柜等标准单元，每个单元内有哪些设备。

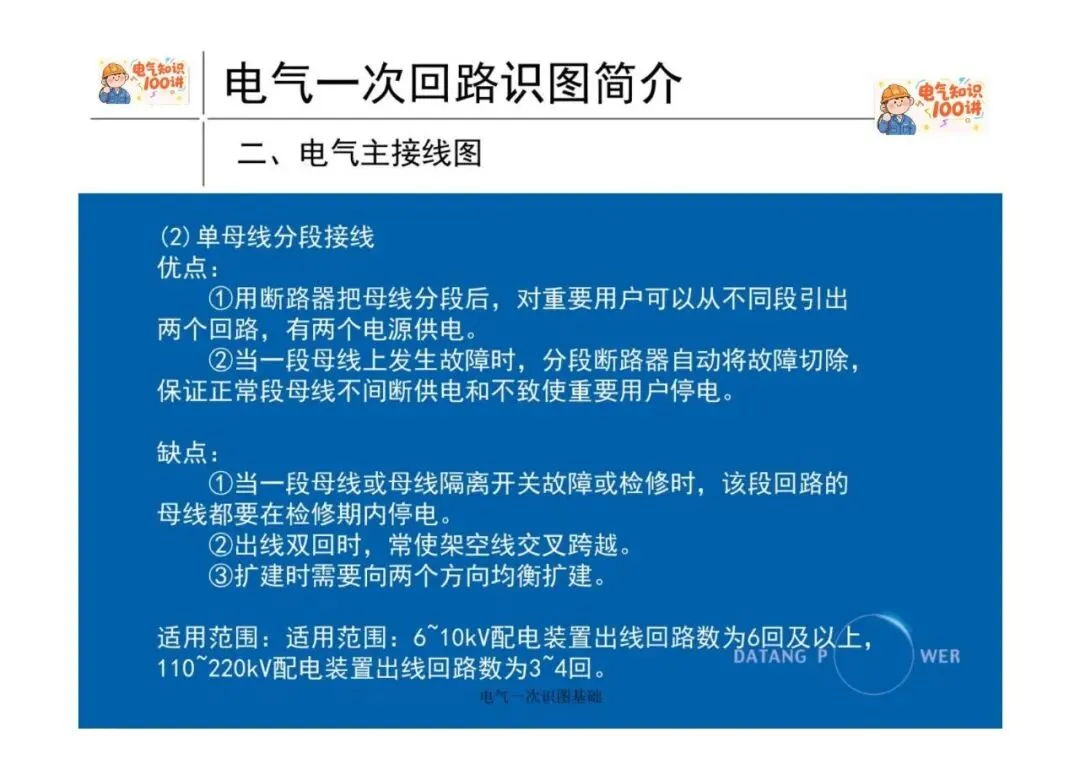

4. 关注连接关系：母线连接哪些进线和出线？有没有分段母联开关？
5. 理解运行方式：正常情况下哪些断路器合闸？备用电源如何切换？检修时隔离点在哪？
一个简单案例
假设你看到这样一条回路：
10kV母线 → QS1 → QF1 → TA1 → T1 → QF2 → 0.4kV母线
解读：
· QS1是隔离开关，用于隔离高压电源；
· QF1是真空断路器，保护变压器；
· TA1将一次电流引入保护装置；
· T1将10kV降至0.4kV；
· QF2是低压总开关。
这意味着该回路为高压进线经变压器降压后向低压母线供电。
常见误区提醒
· 不要把隔离开关当断路器用：图上隔离开关没有“X”符号，不能分断负荷电流。
· 注意同一种设备在不同电压等级的符号变化：比如熔断器符号是带“X”的矩形，不要与断路器混淆。
· 看图纸要看“注”和“说明”：很多关键信息（如设备型号、整定值、联锁要求）会写在图纸空白处。
如何快速提升识图能力？
1. 对照实物看图：找一张图纸，去现场找到对应的柜体和设备，印象最深。
2. 练习绘制简单系统图：从单台电动机的直接启动回路开始，逐步增加设备。

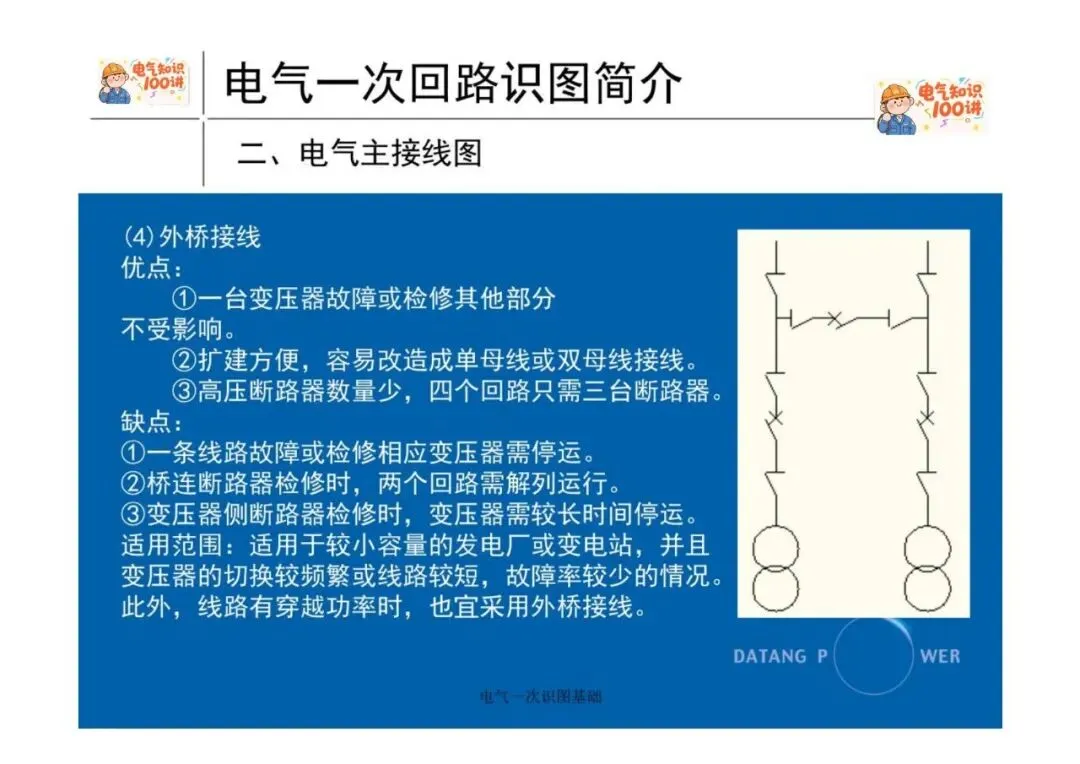

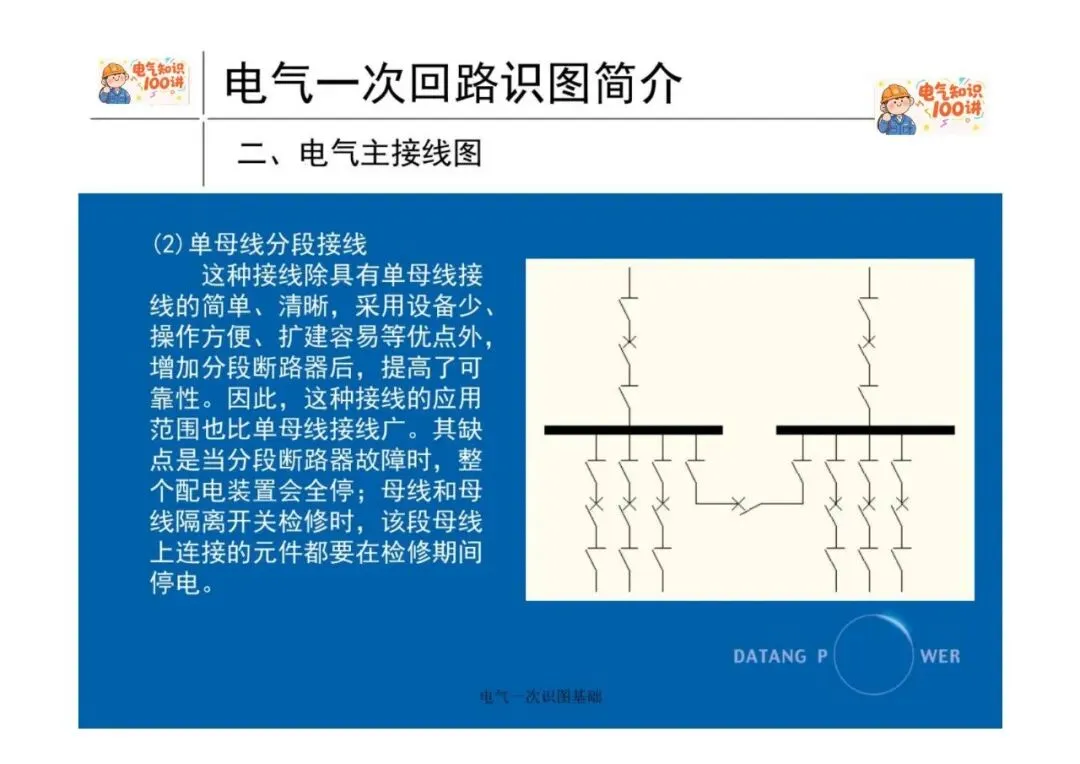

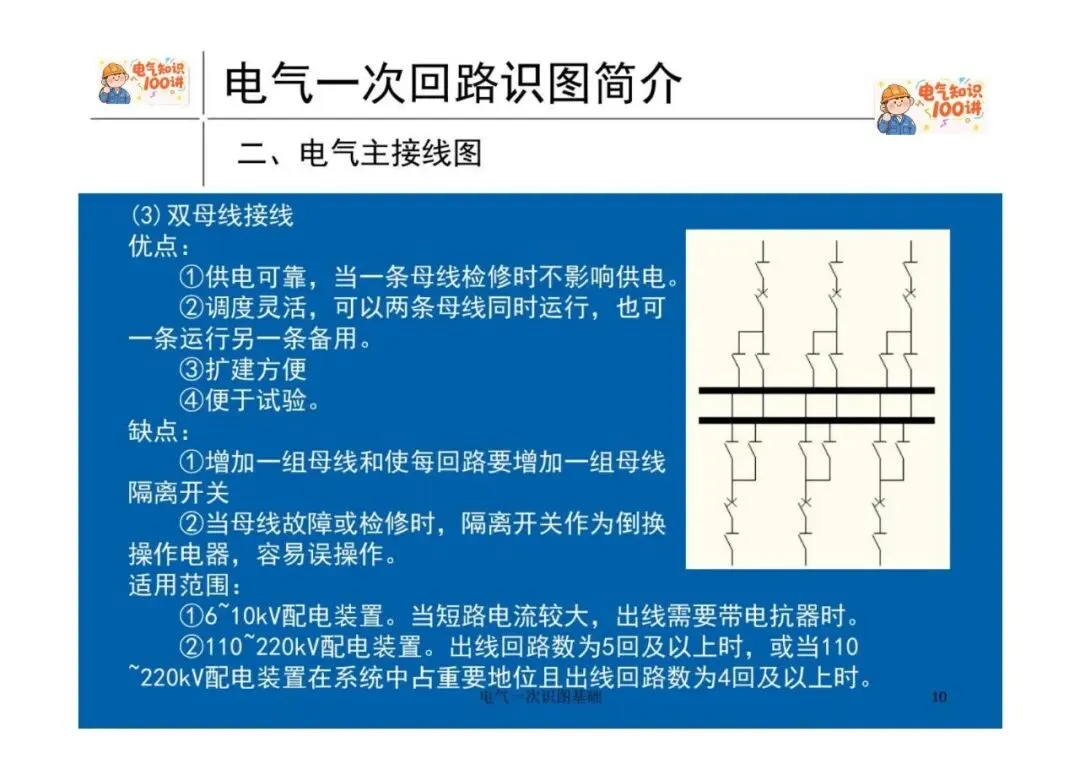

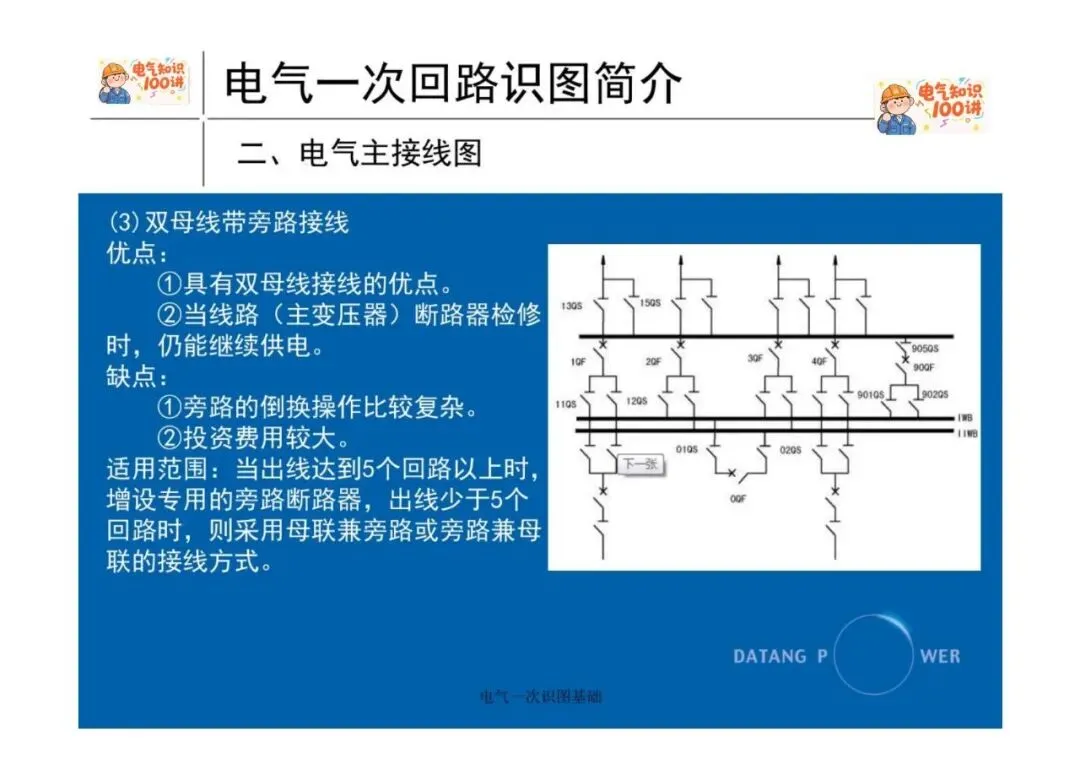

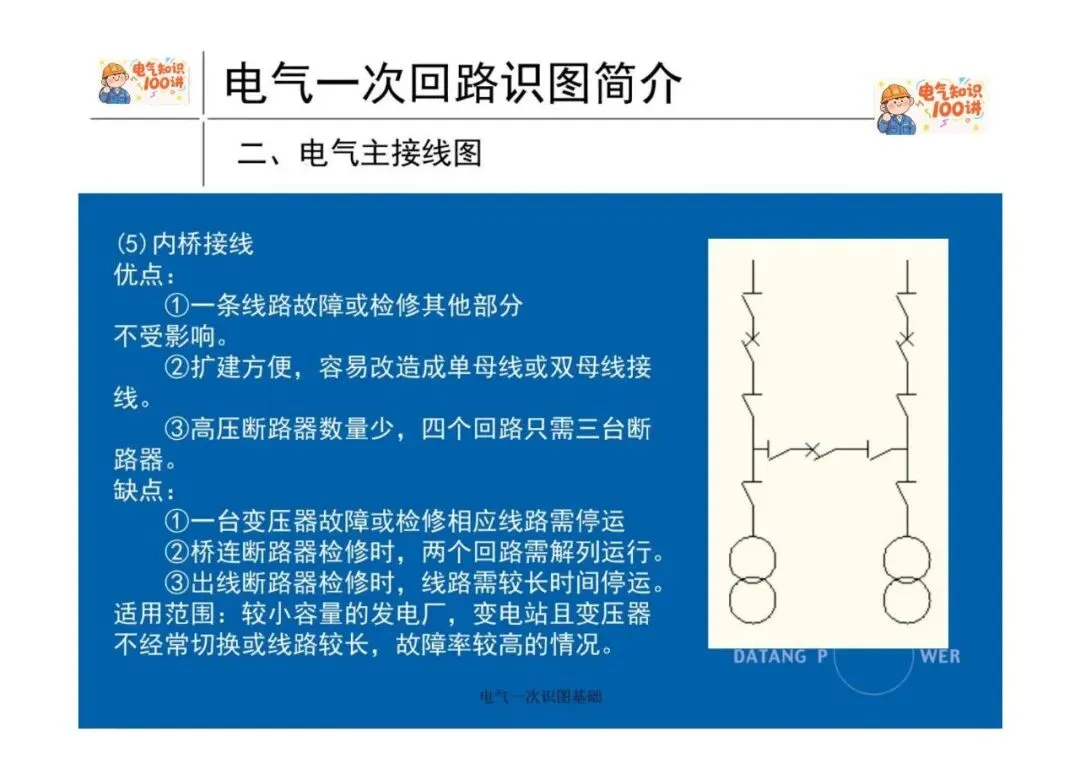

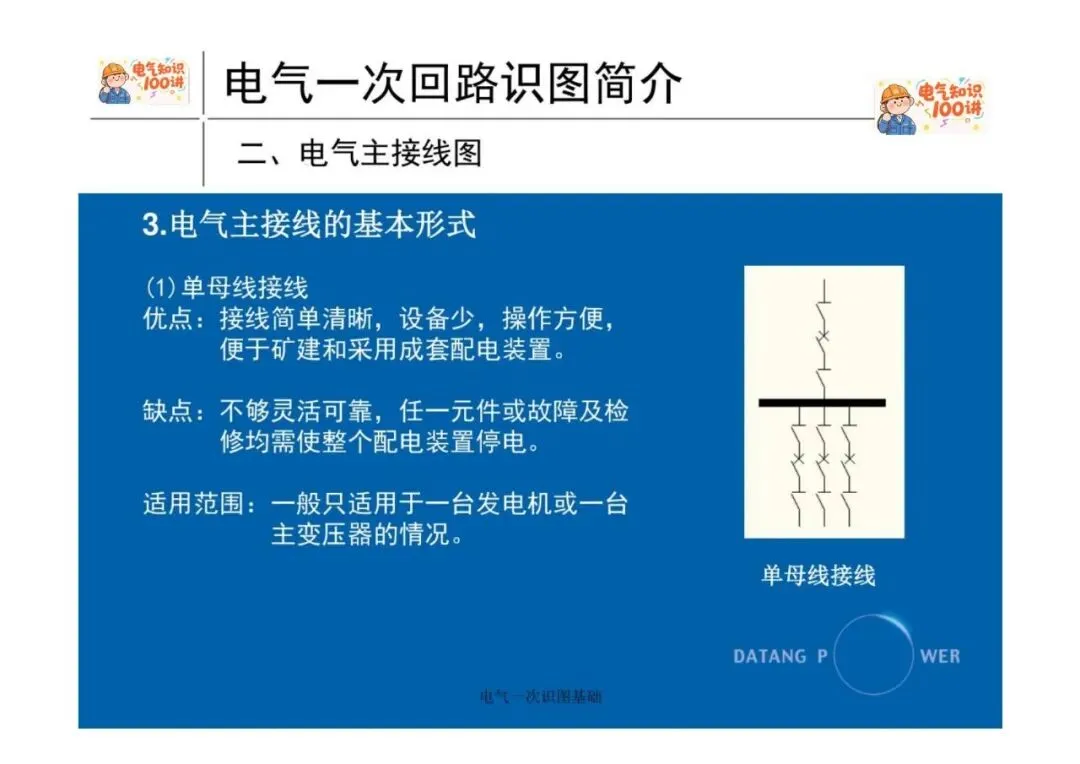

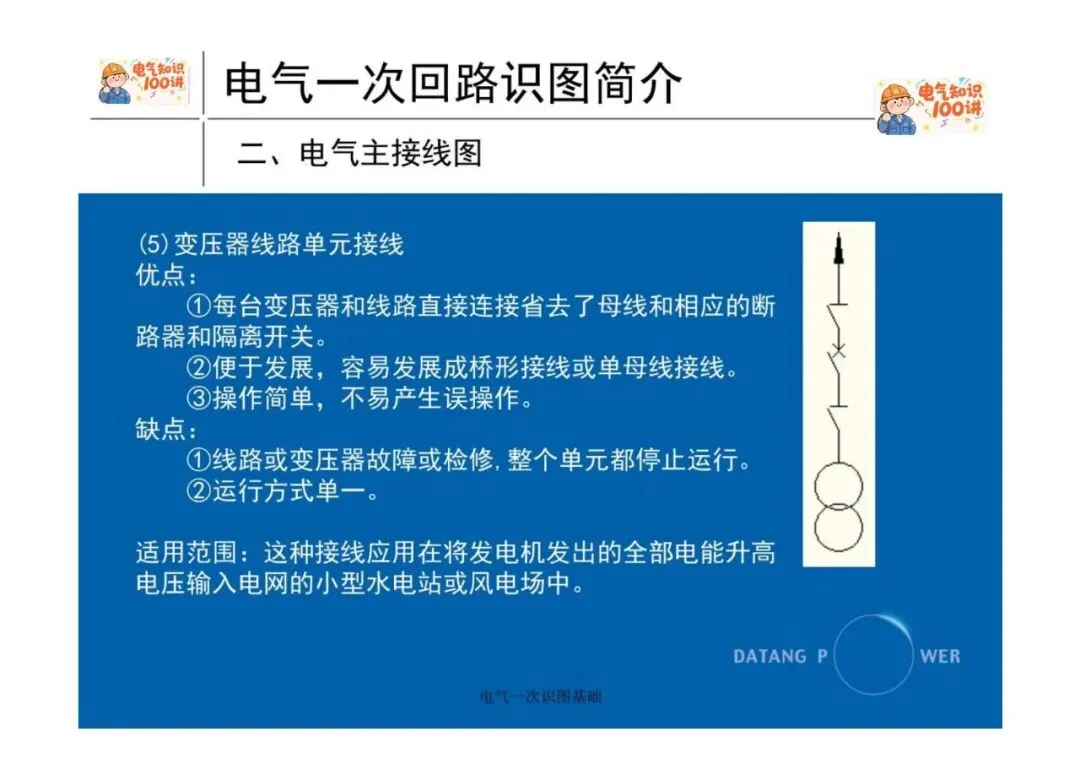

3. 多看典型接线方式：单母线、双母线、桥形接线、线路变压器组……每种都有固定的识图套路。
4. 使用辅助工具：手机拍照、电脑画图软件，反复标记设备名称。
电气一次系统图并不神秘，它只是把真实电力回路用标准化语言“画”了下来。只要你掌握了常用符号、了解了电能流向、按步骤拆解图纸，就能像读地图一样轻松驾驭。下一次面对配电室的一次接线图，不妨试着说出每个设备的名字和作用。日积月累，你就能从“看热闹”变成“看门道”。
