一、电气工程项目的分类及简介
1.电气工程项目分类
电气工程是指某建筑的供电、用电工程，通常包括以下几类项目。
(1)外线工程
外线是指室外电源供电线路，主要是架空电力线路和电缆线路。
(2)变配电工程
变配电工程是指建设由变压器、高低压配电柜、电缆、母线、继电保护与电气计量等设备构成的变配电所。
(3)室内配线工程
室内配线主要有线管配线、线槽桥架配线、瓷瓶配线、钢索配线等。

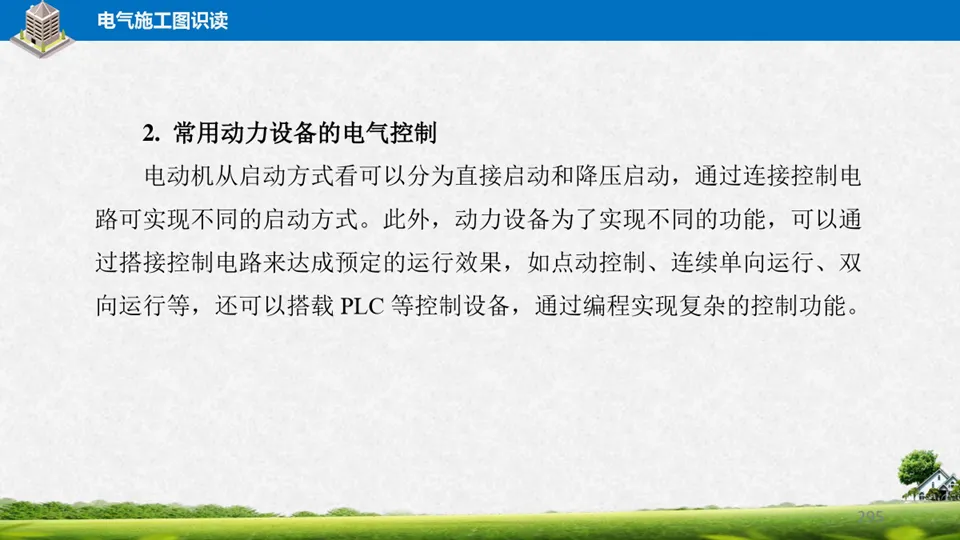

(4)电力工程
电力工程包括设置各种风机、水泵、电梯、机床、起重机等动力设备(各种形式的电动机)和控制器与动力配电箱。
(5)照明工程
照明工程包括设置照明灯具、开关、插座、电扇、照明配电箱等设备。

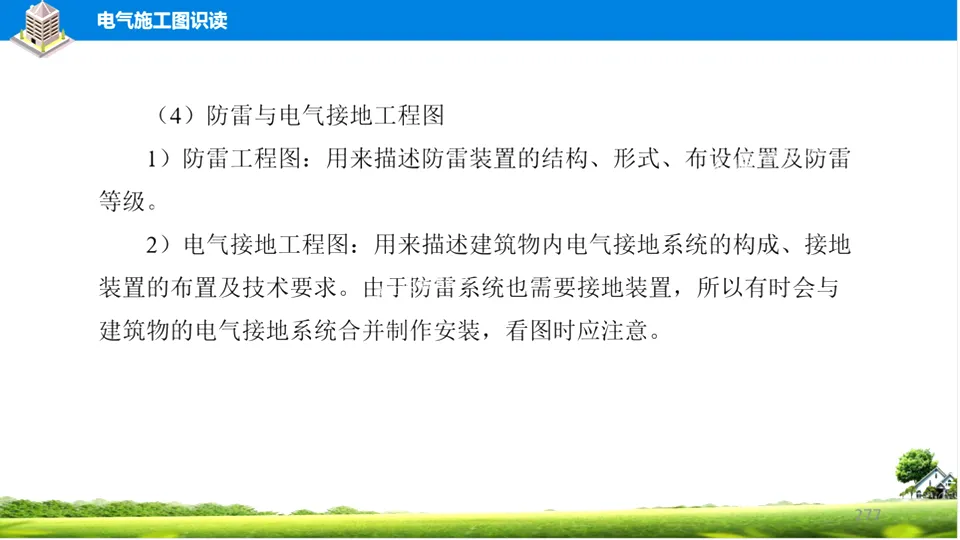

(6)防雷工程
防雷工程包括设置建筑物、电气装置和其他设备的防雷设施。(7)接地工程
接地工程包括设置各种电气装置的工作接地和保护接地系统。

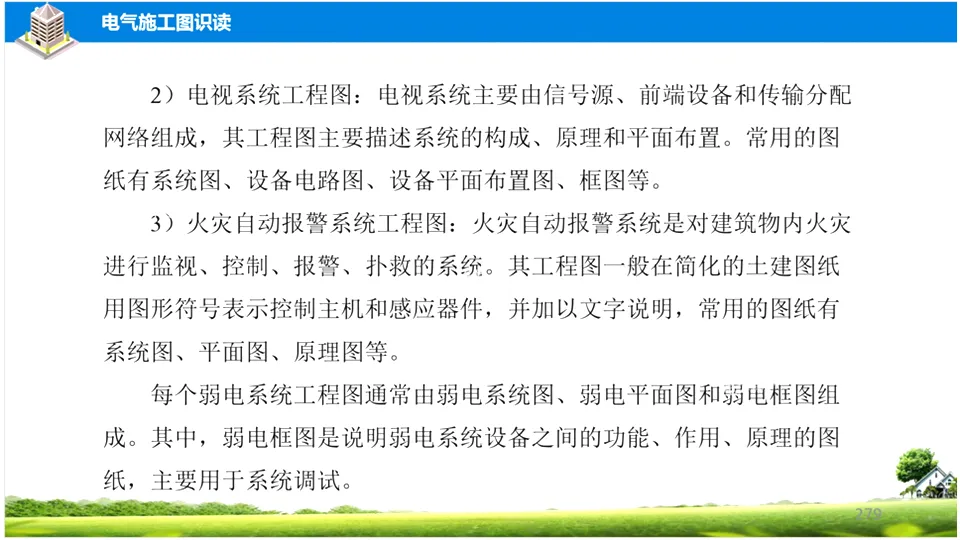

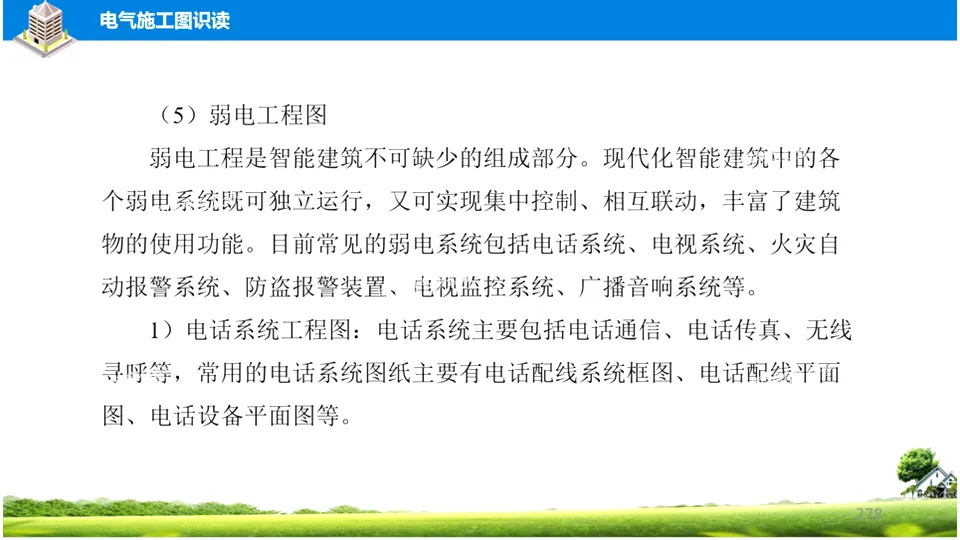

(8)弱电工程
弱电工程包括设置消防报警系统，安保系统，广播、电话、闭路电视系统等。
(9)发电工程
发电工程一般为设置备用的自备柴油发动机组。

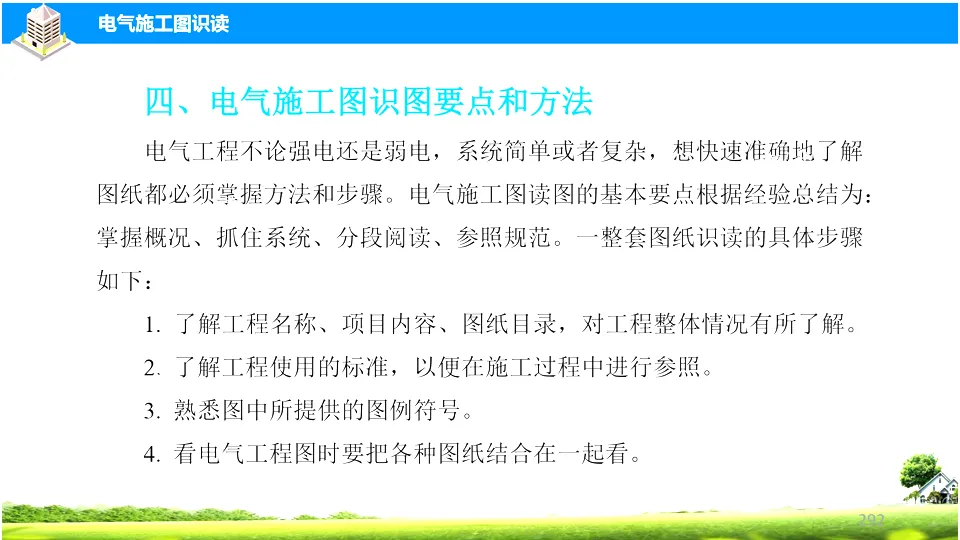

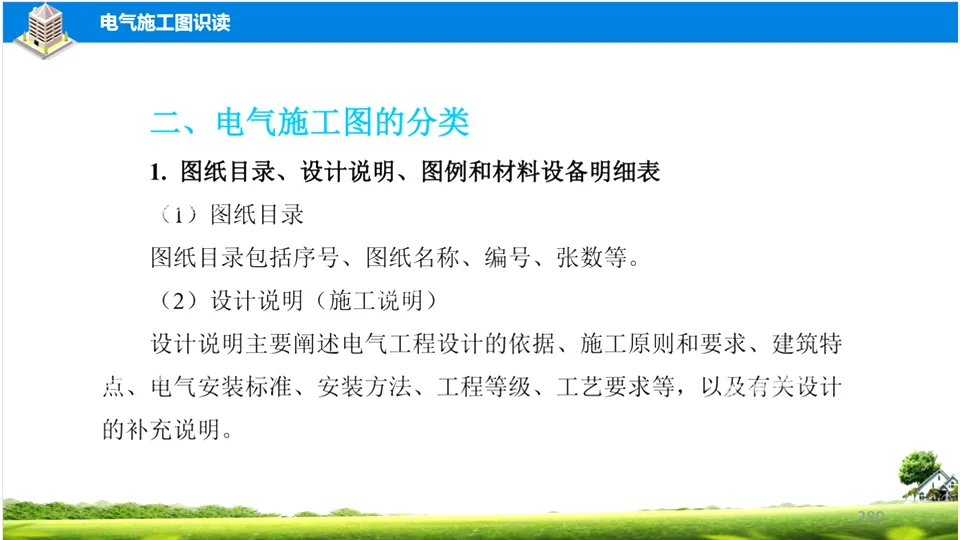

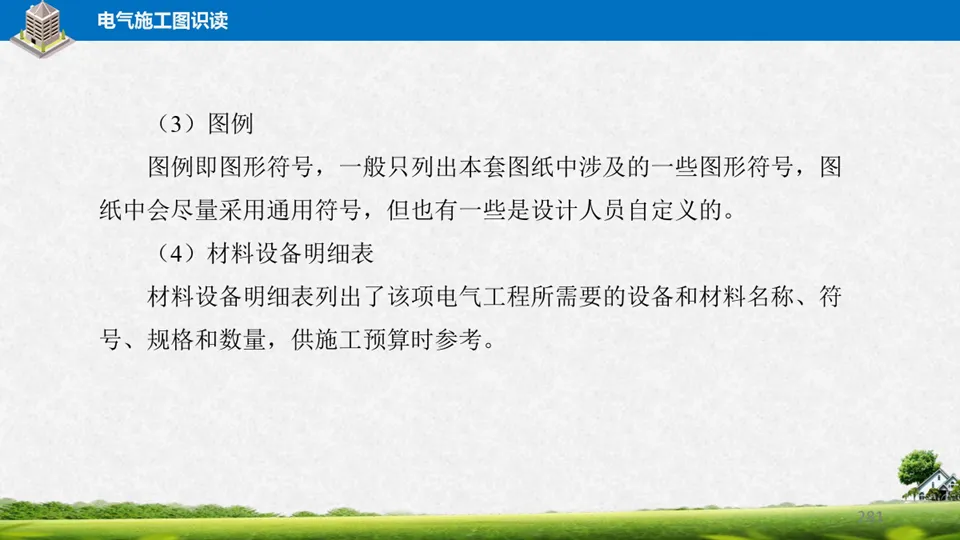

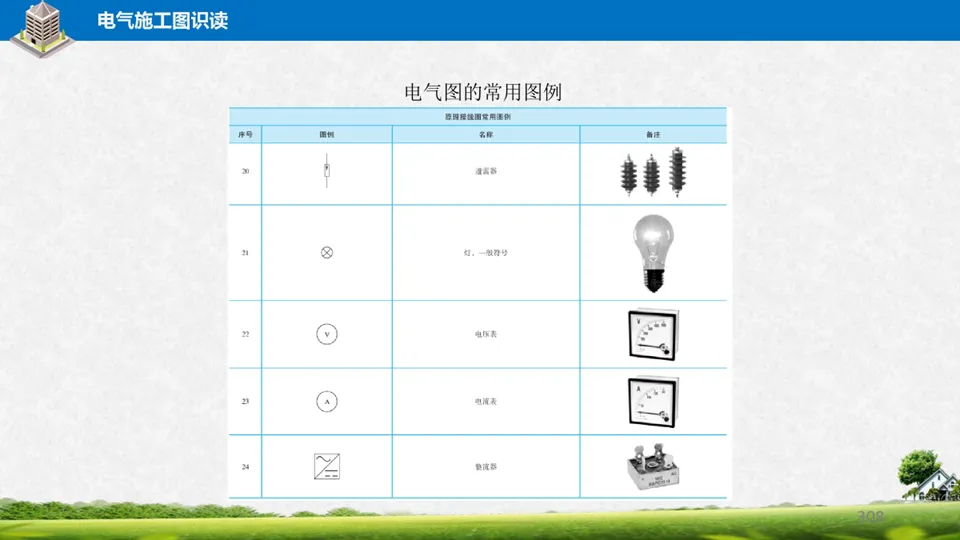

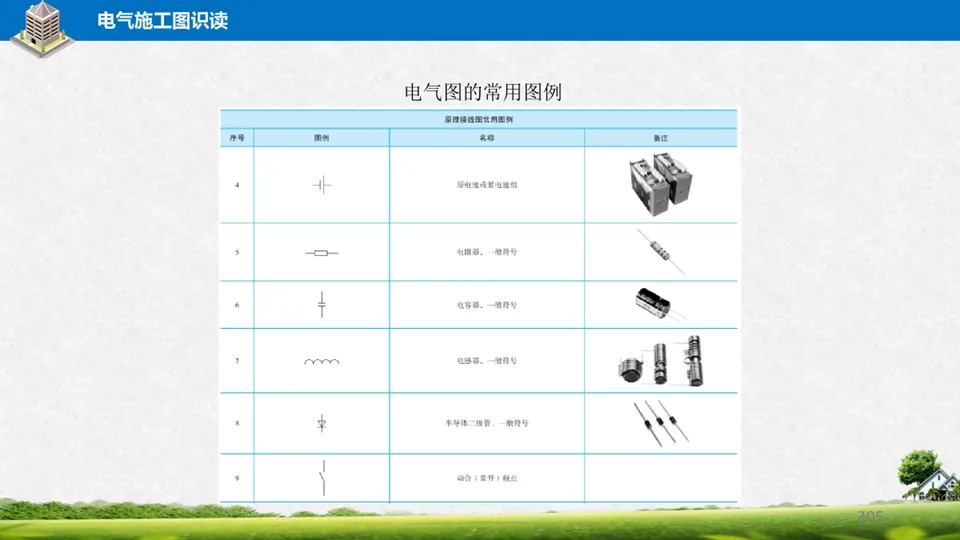

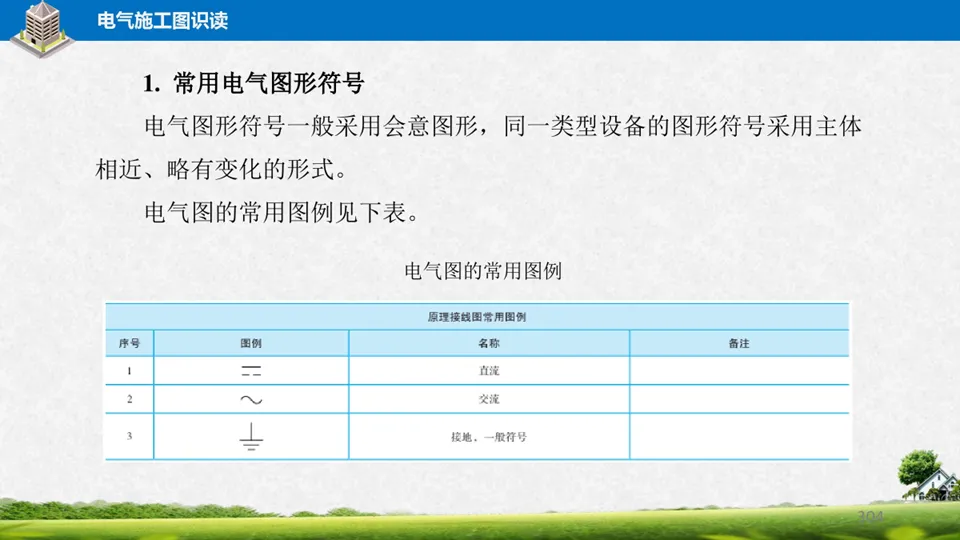

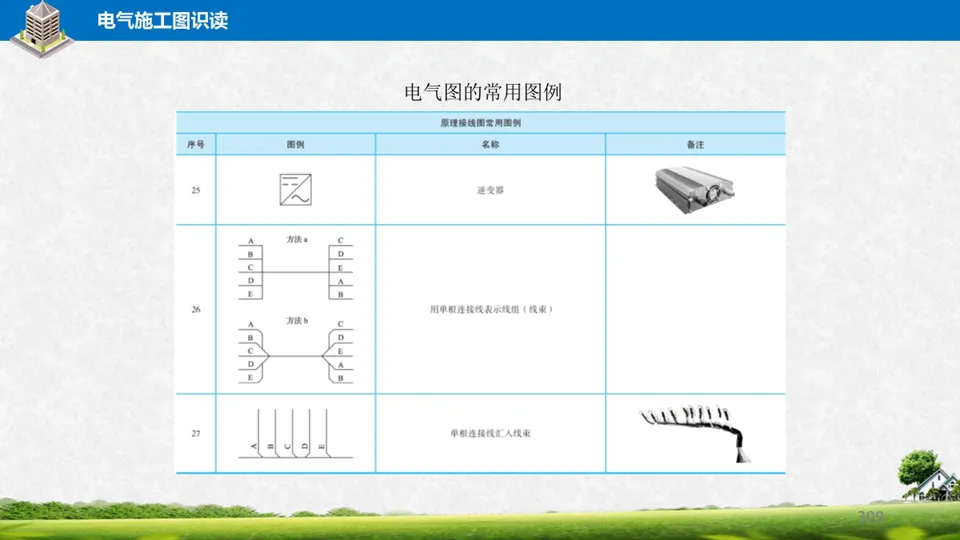

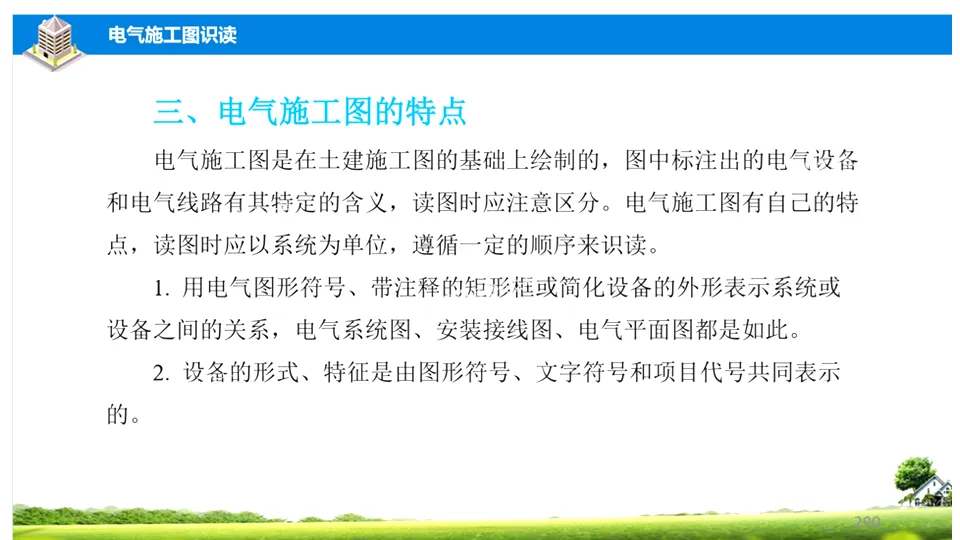

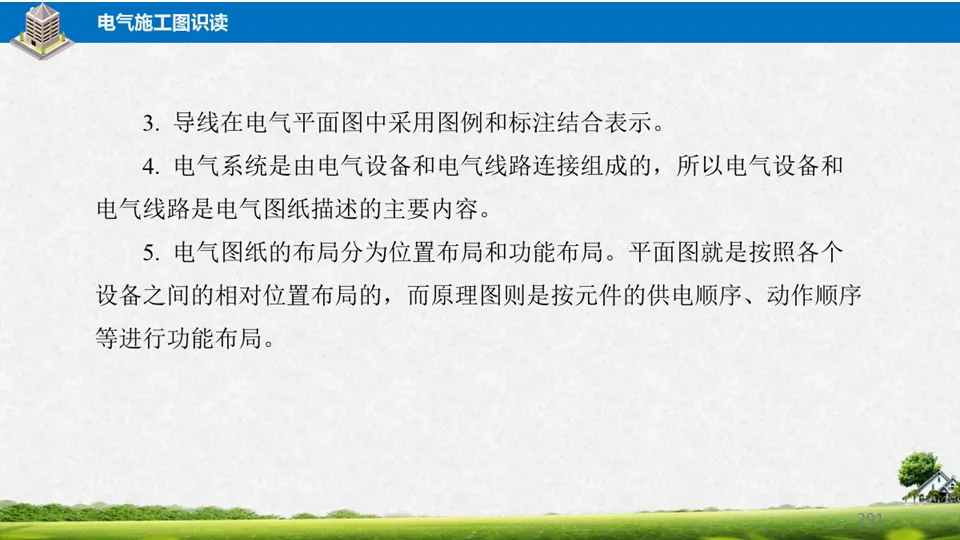

2.电气工程项目简介
(1)送电线路工程图
1)电力架空线路工程图:反映架空线路的全貌，标明线路的某些细节结构。它由杆塔安装图、架空线路平面图、架空线路断面图、杆位明细表、电力架空线路安装曲线图等组成。

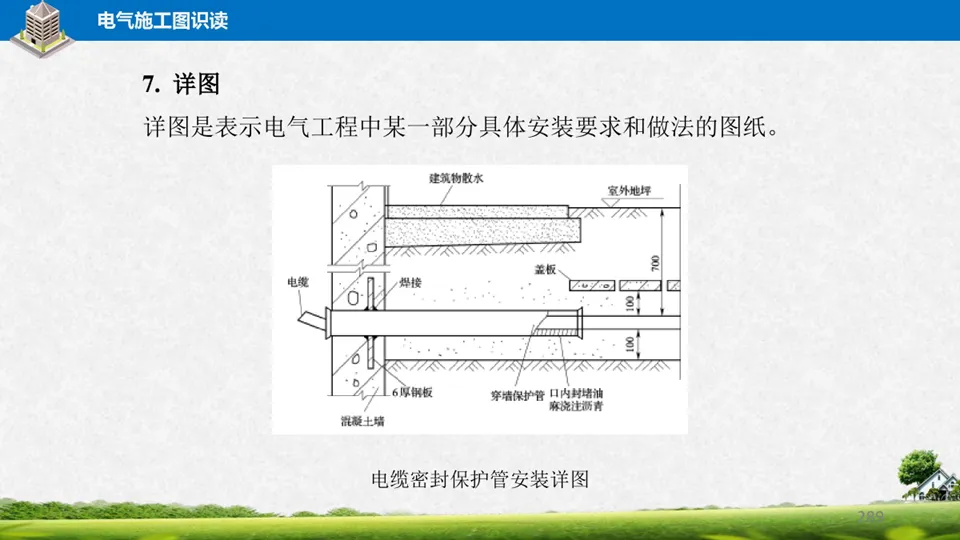

2)电力电缆线路工程图:表现电缆敷设、安装、连接的具体位置与工艺要求。它一般由电缆敷设平面图、电缆排列剖面图、电缆施工工艺图等组成。
(2)变配电工程图

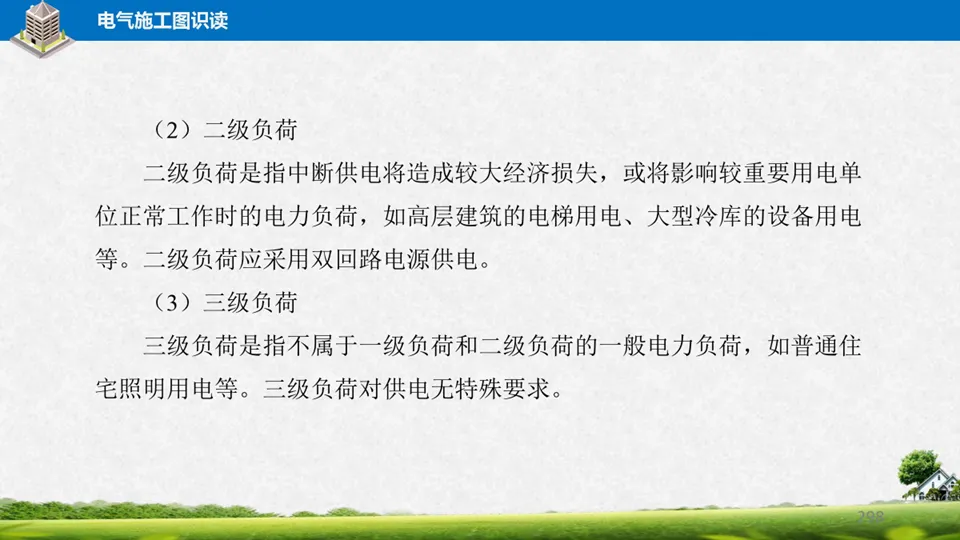

1)变配电系统图:表示将电能从电源输送、降压并分配到用户的电气联系图，所以也称电气主接线图或一次设备接线图。它所描述的内容是系统的基本组成和主要特征，一般采用单线图表示。

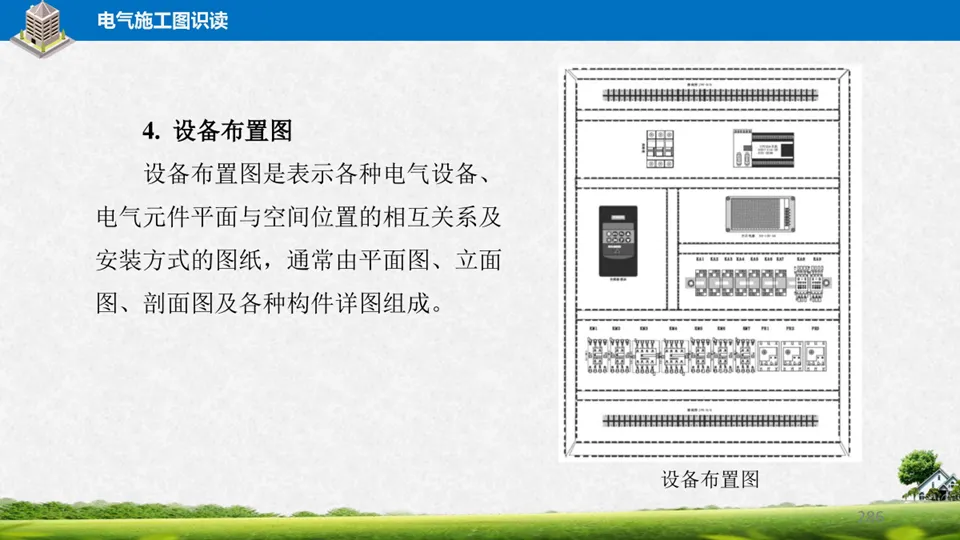

2)变配电设备布置图:用来表明电气设备的平面和空间位置及安装方式、安装尺寸、线路走向等，由平面图、立面图、剖面图等组成。

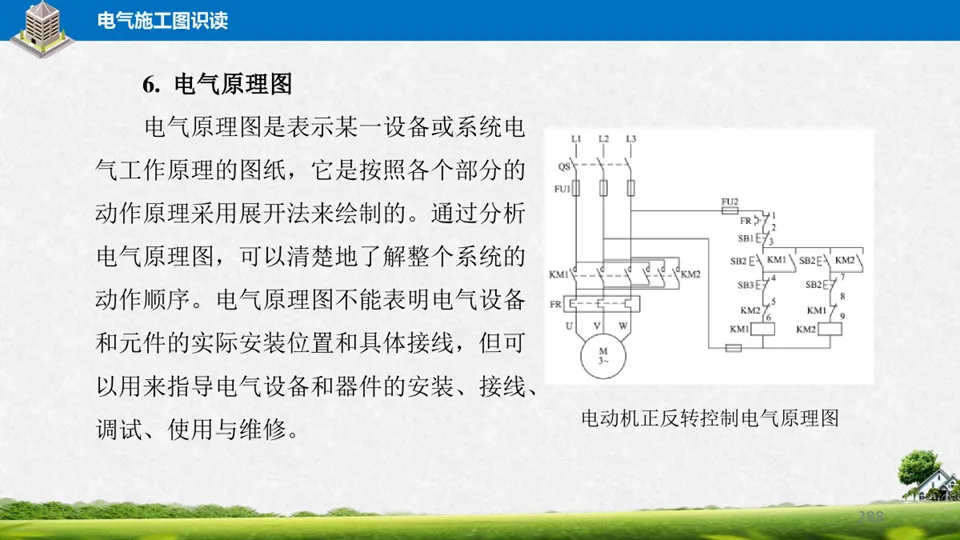

3)二次设备原理图:用来反映变配电系统中二次设备的继电保护、电气测量、信号报警、控制及操作等系统的工作原理。

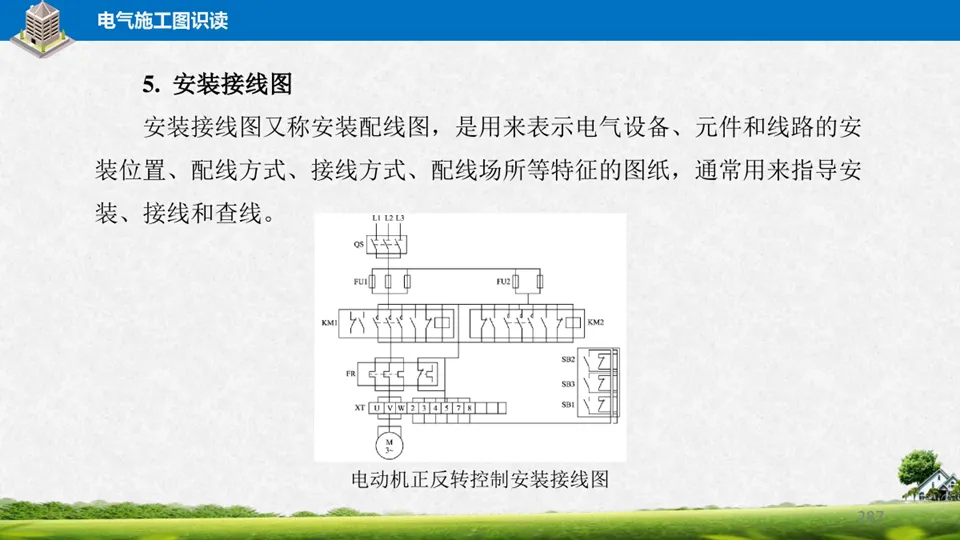

4)二次设备安装接线图:用来反映二次设备及线路的安装、接线调试、查线、维护和故障处理等技术细节。

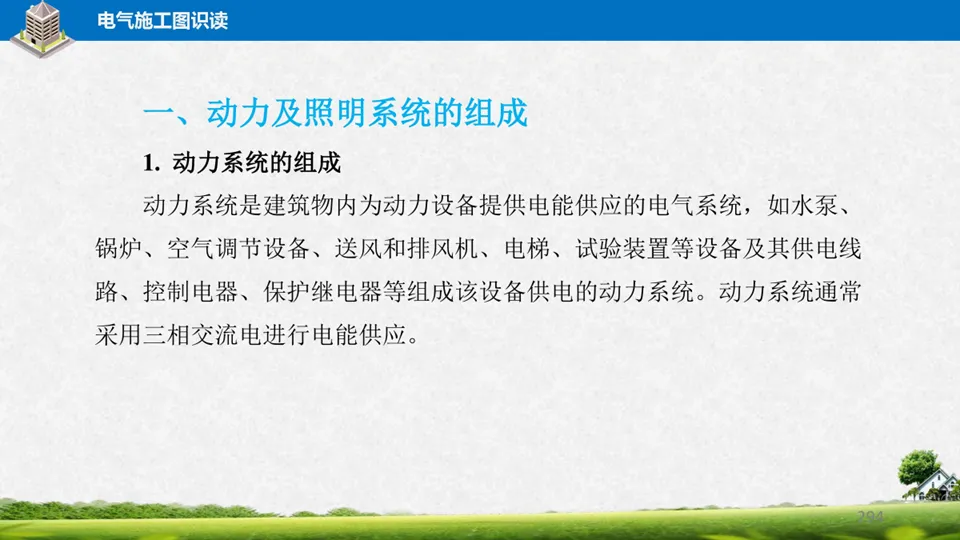

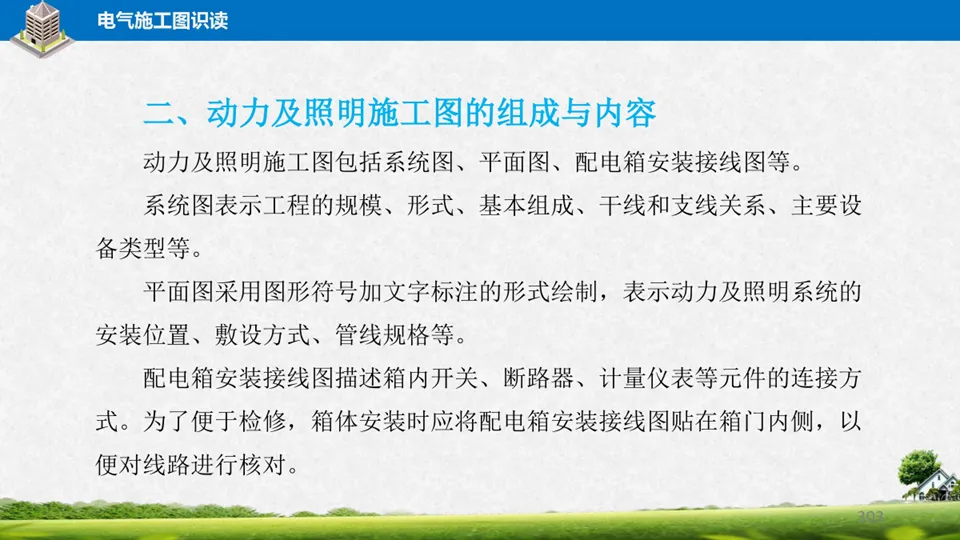

(3)动力及照明工程图

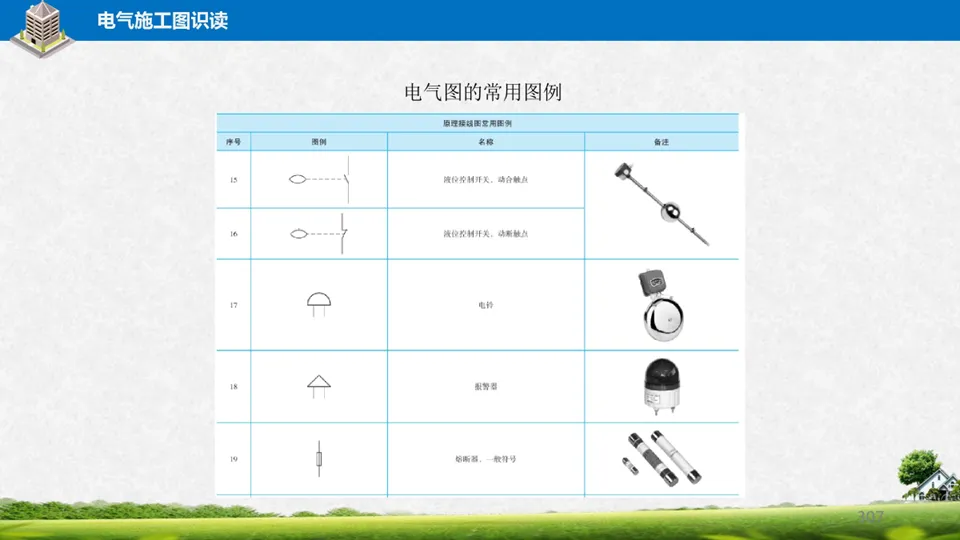

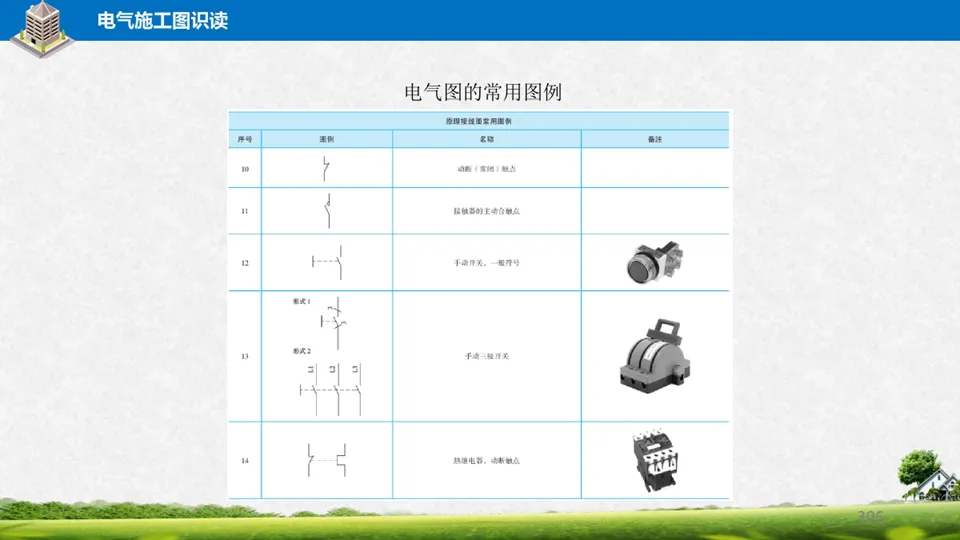

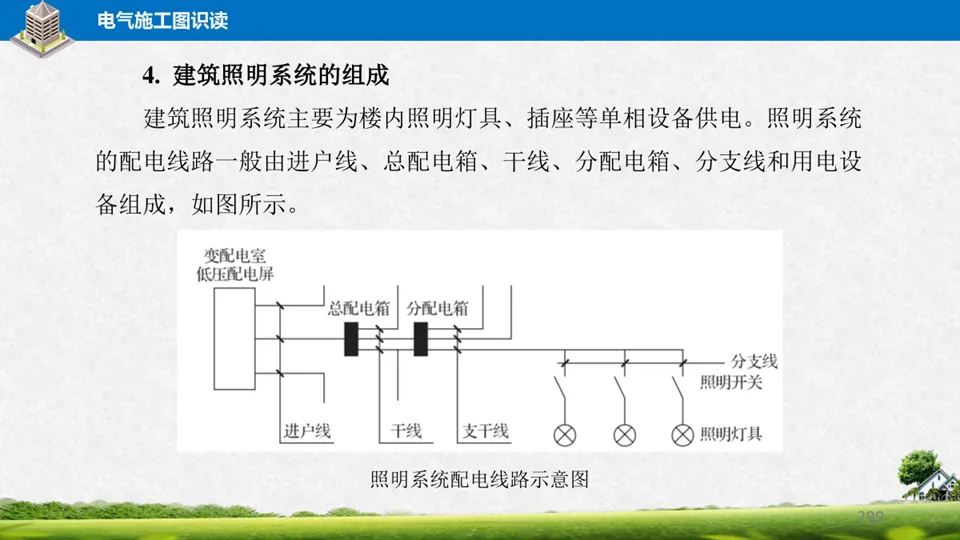

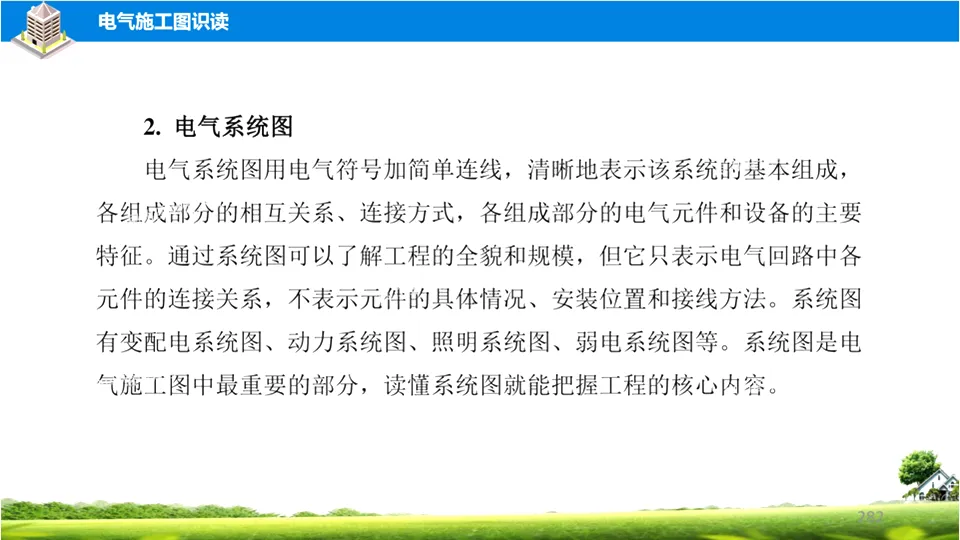

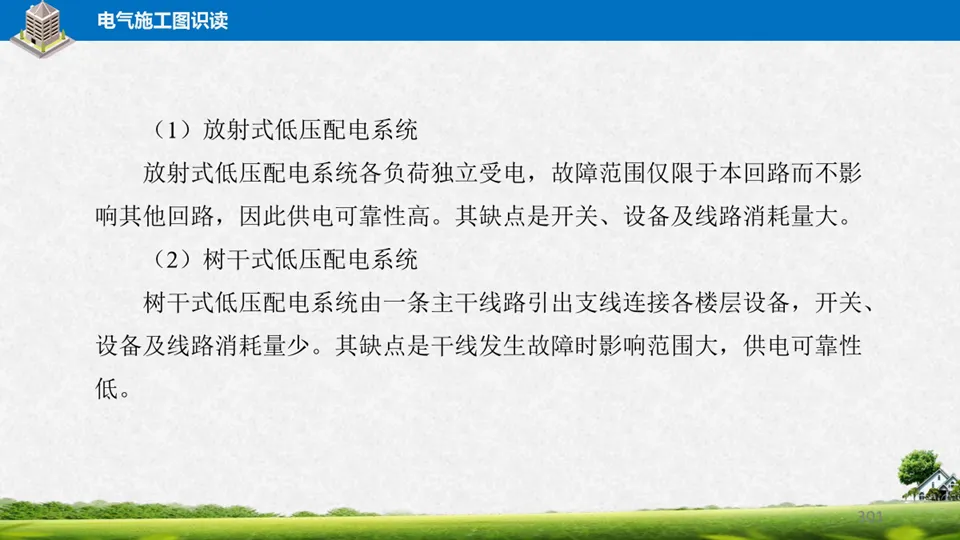

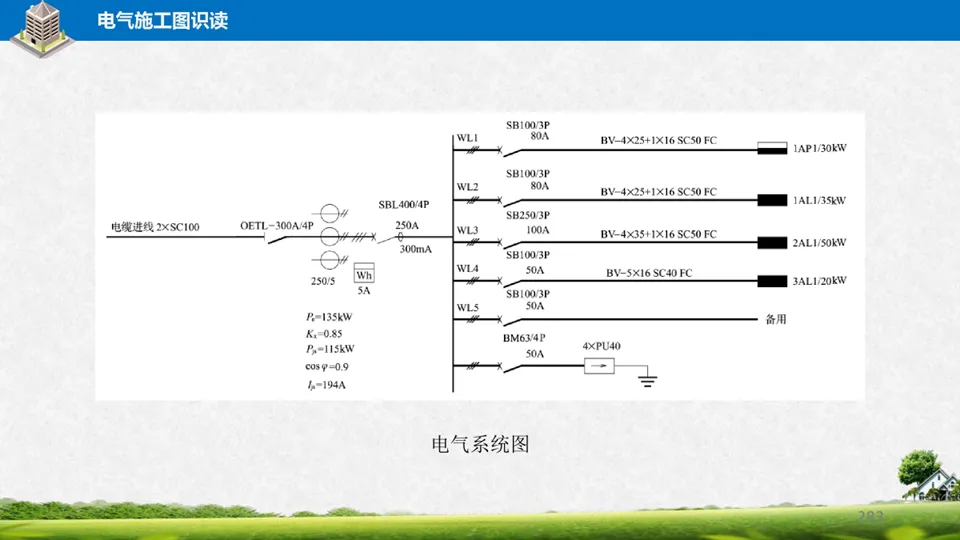

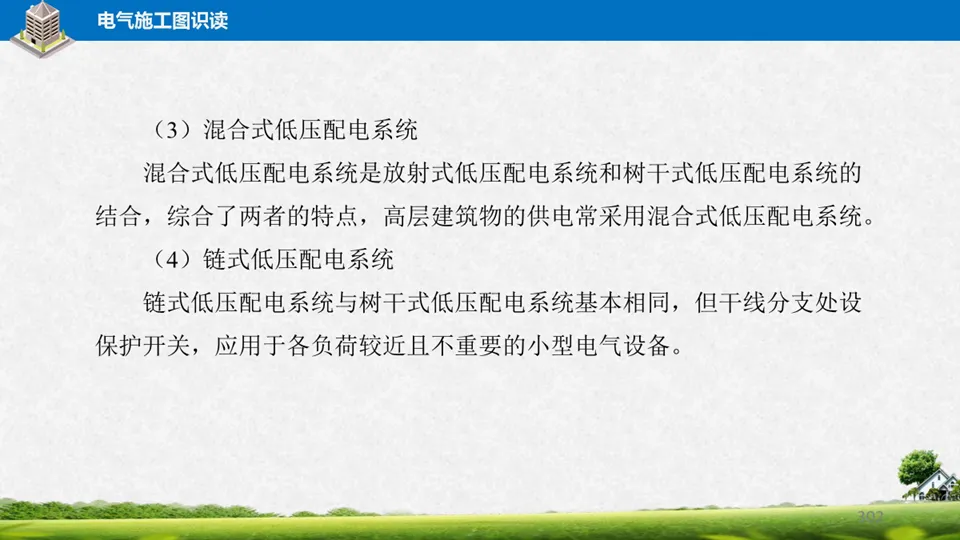

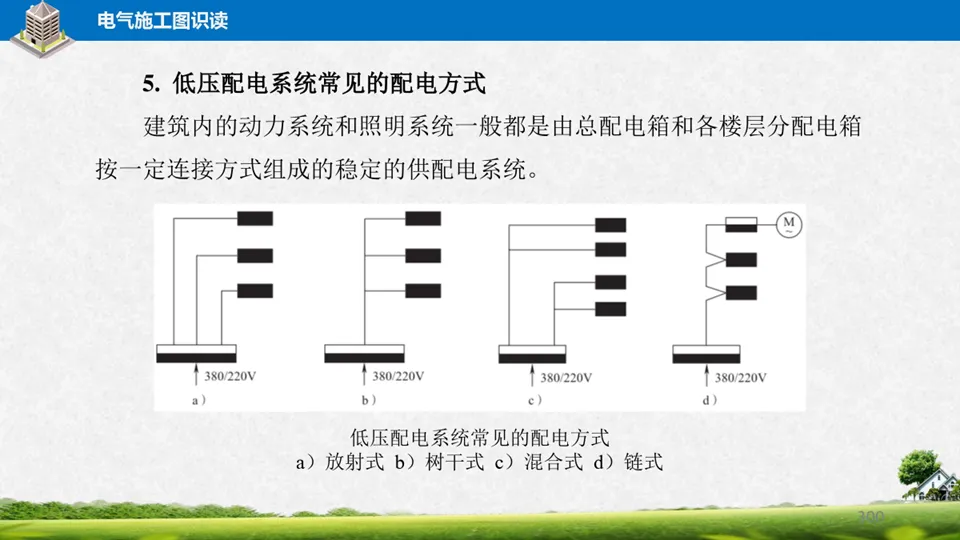

1)动力及照明电气系统图:表示建筑物内外的电力、照明及其他日用电器的供电与配电，是电气系统功能的集中体现。

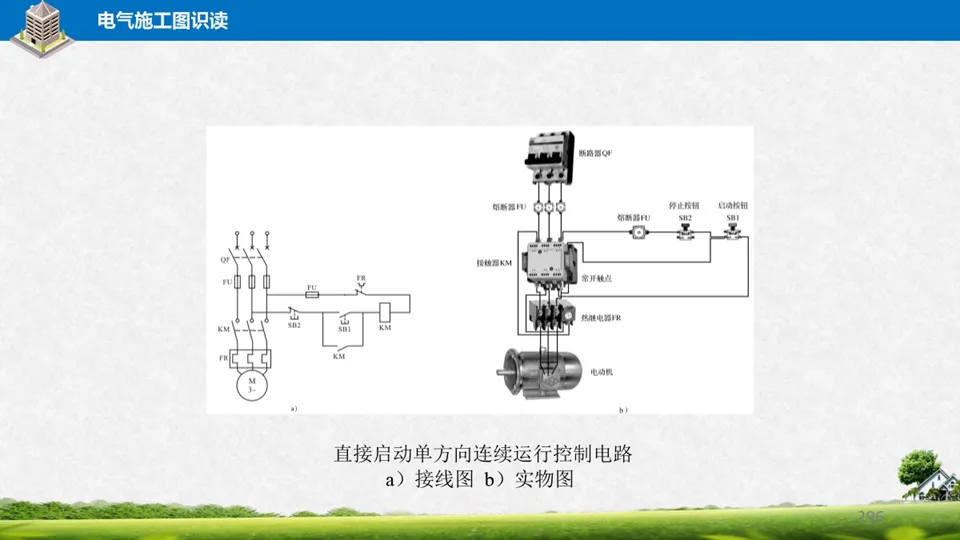

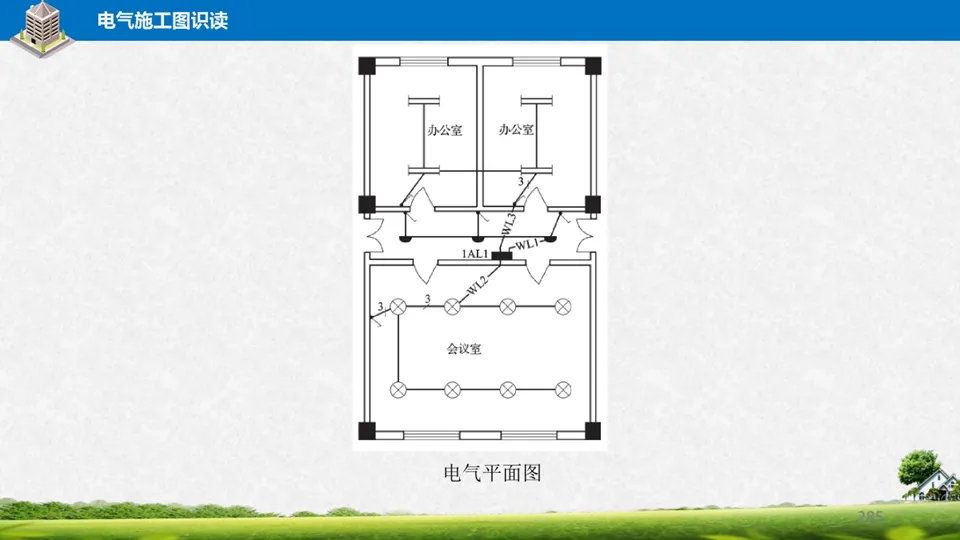

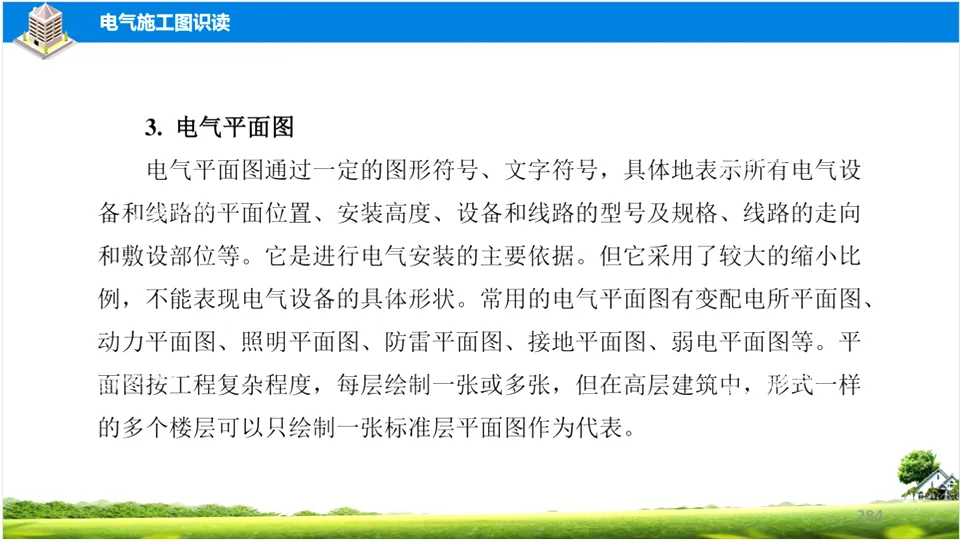

2)动力及照明平面图:表示建筑物内动力设备、照明设备和配电线路的平面布置，是一种位置简图(动力设备一般指三相设备，照明设备一般指单相设备)。
