国网 变压器保护培训课件

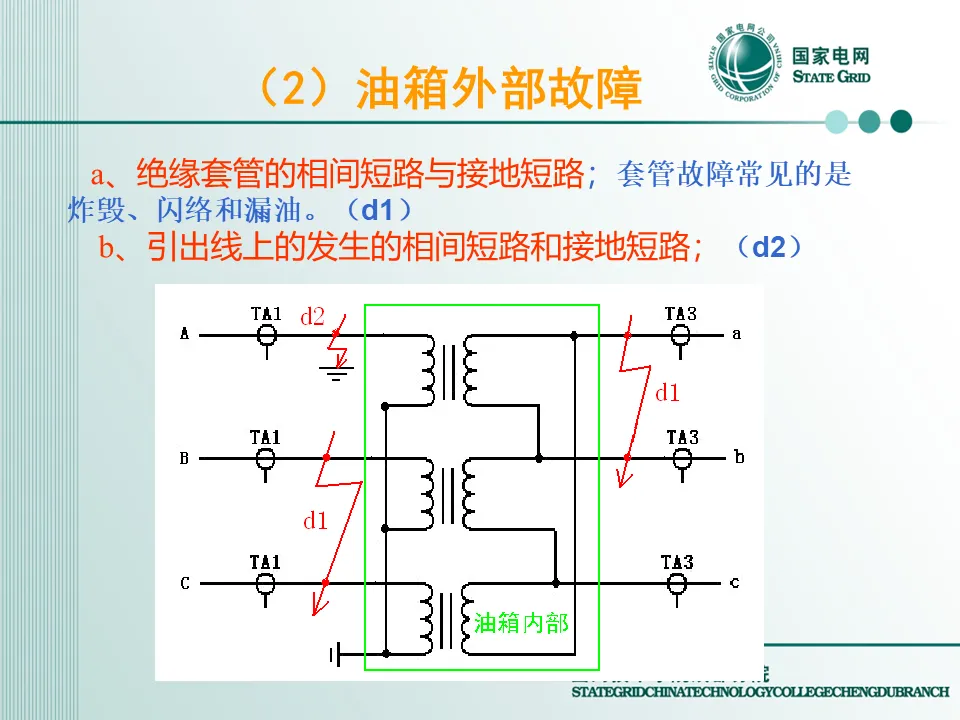

外部故障的危害

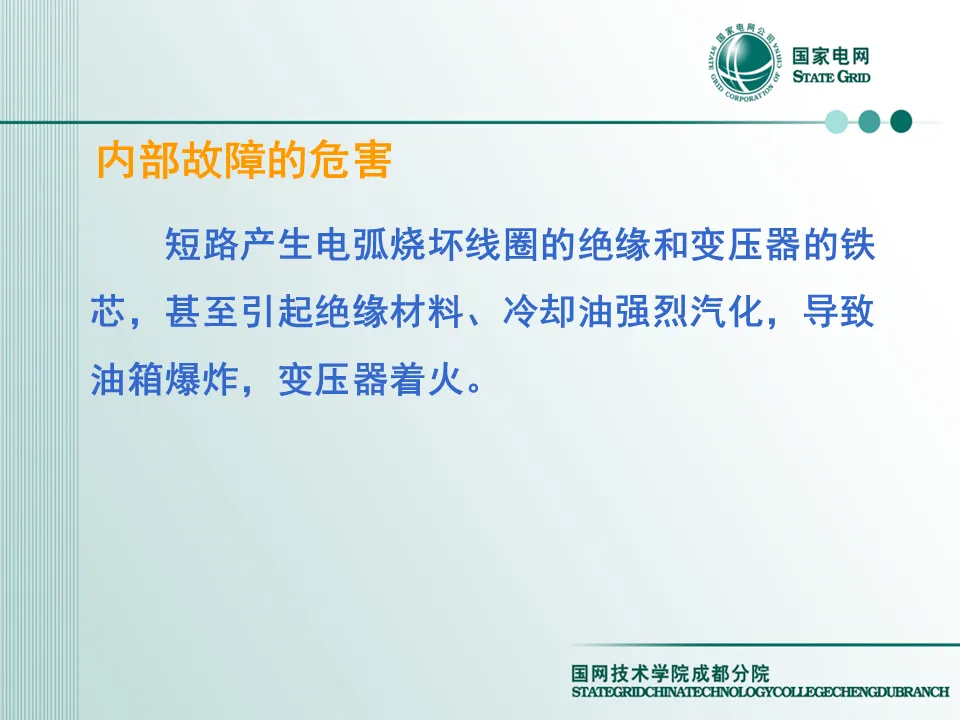

变压器承受短路电流冲击，时间过长将引起油温升高，内压加大，造成喷油着火，或者机械损坏(绕组变形等)。

(3)辅助设备故障

主要指冷却系统故障

a、冷却器组故障    b、冷却器全停故障

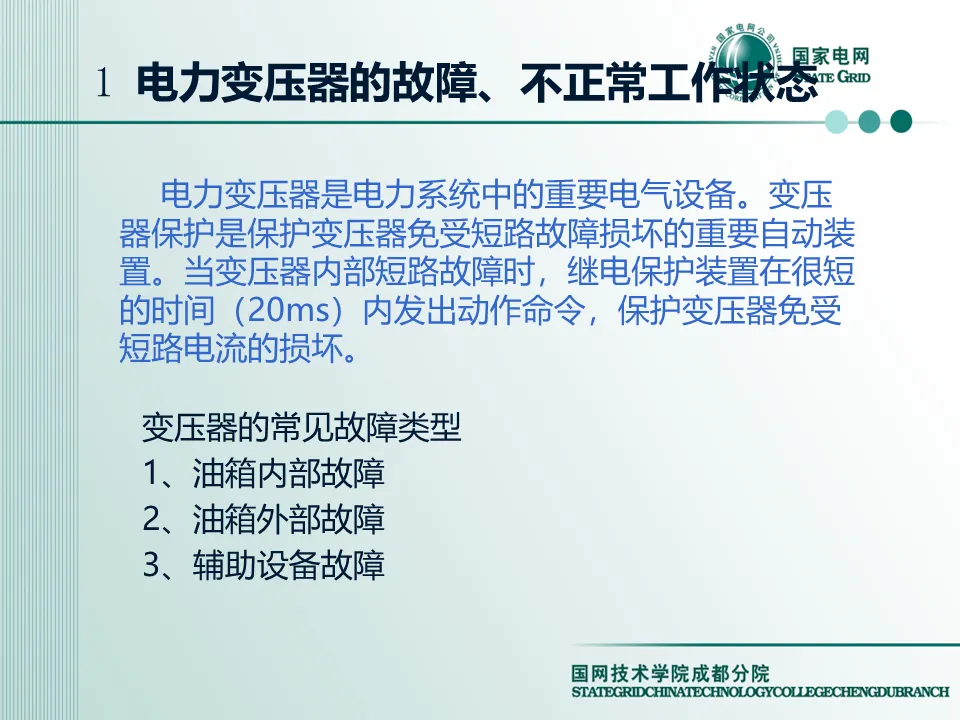

不正常工作状态

1、由外部故障、负荷引起的过电流;

2、中性点直接接地电网中，外部接地短路引起的过电流和中性点过电压;

3、由外加电压过高或频率降低引起的过励磁

4、冷却系统故障，变压器温度上升;

针对上述故障和不正常工作状态，变压器保护配置

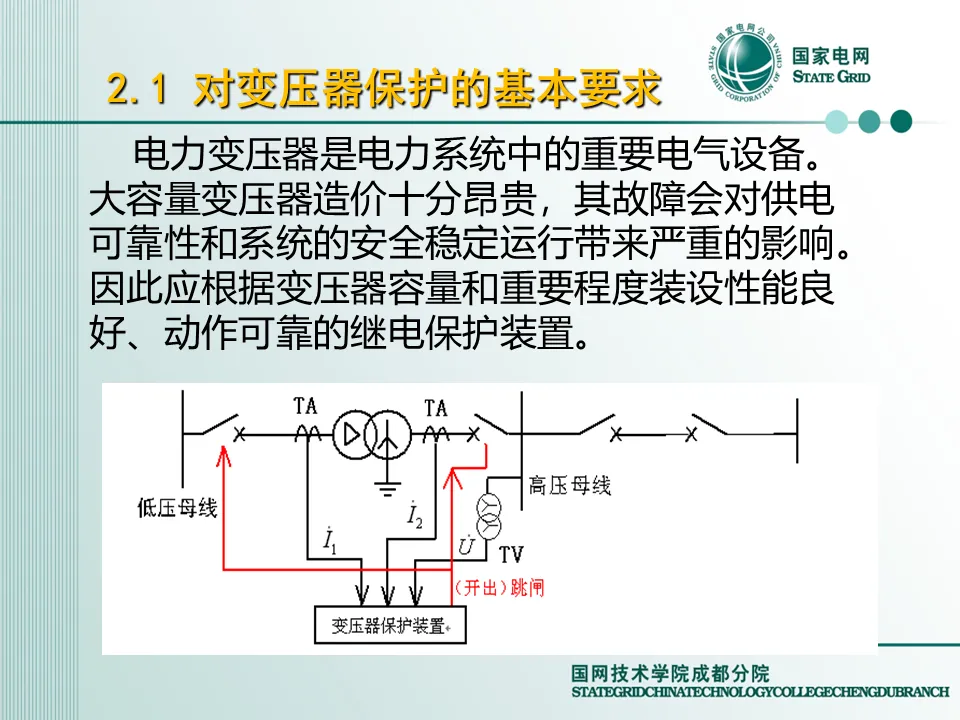

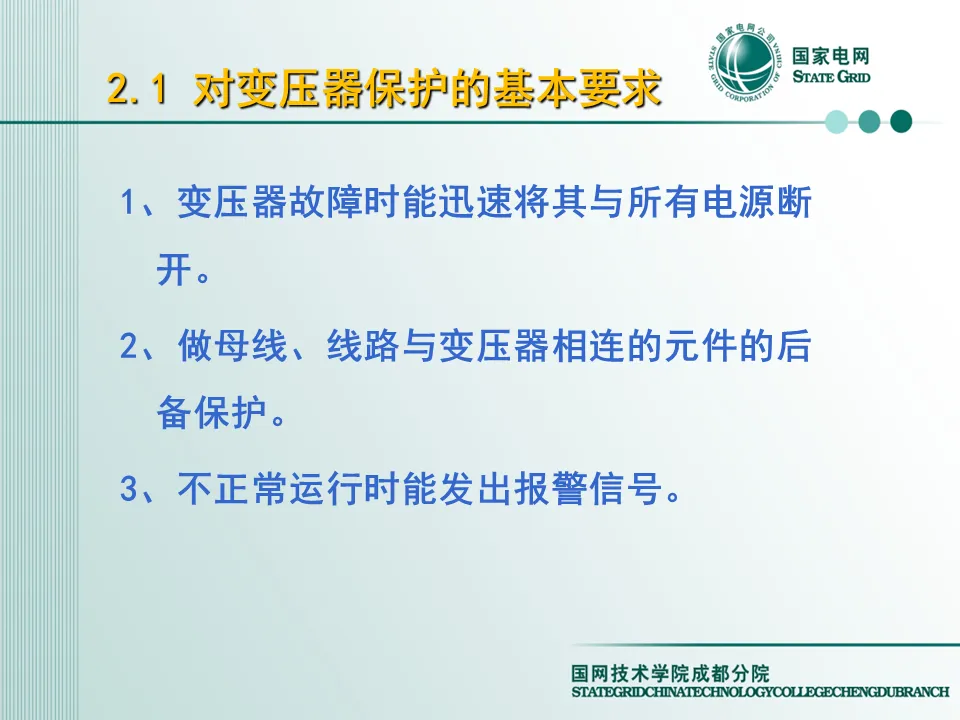

(1)主保护:主保护是为满足系统稳定和设备安全要求，以最快速度有选择性的切除被保护设备故障的保护。

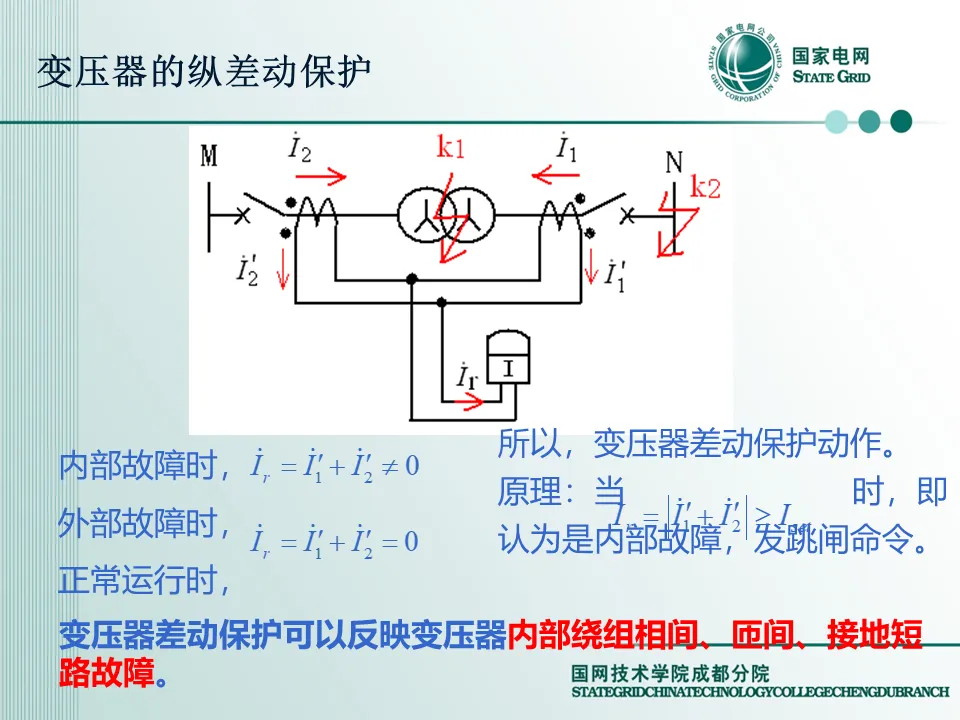

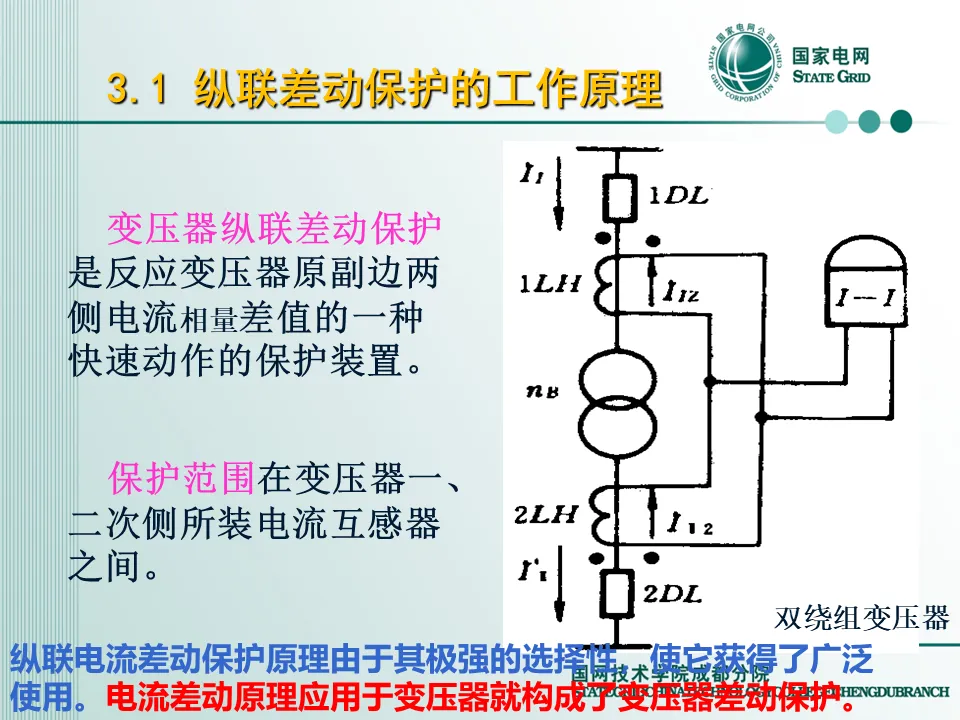

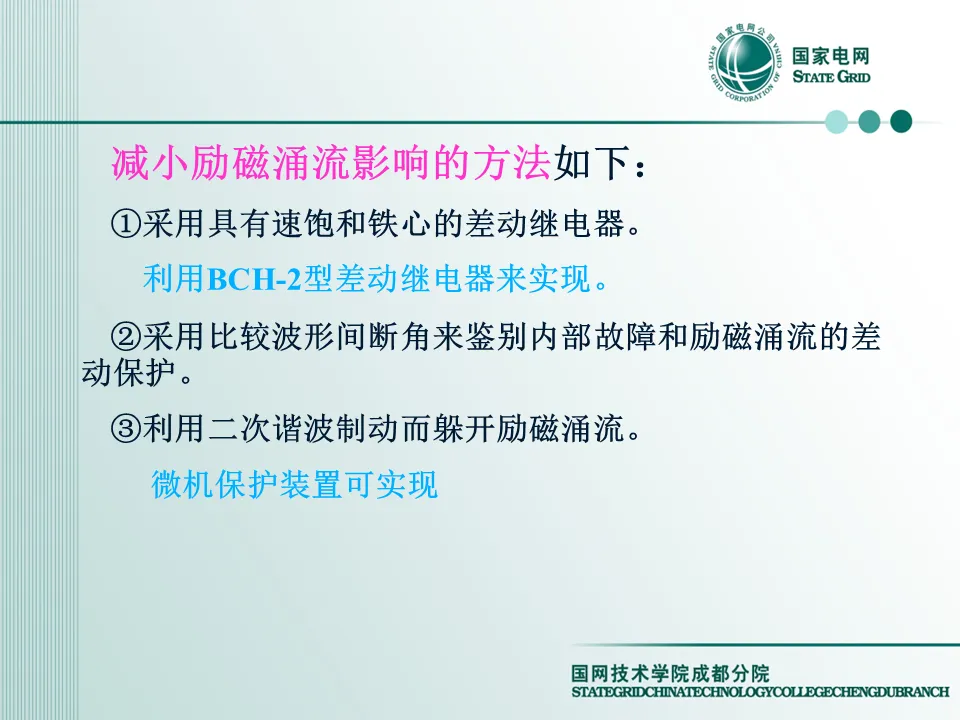

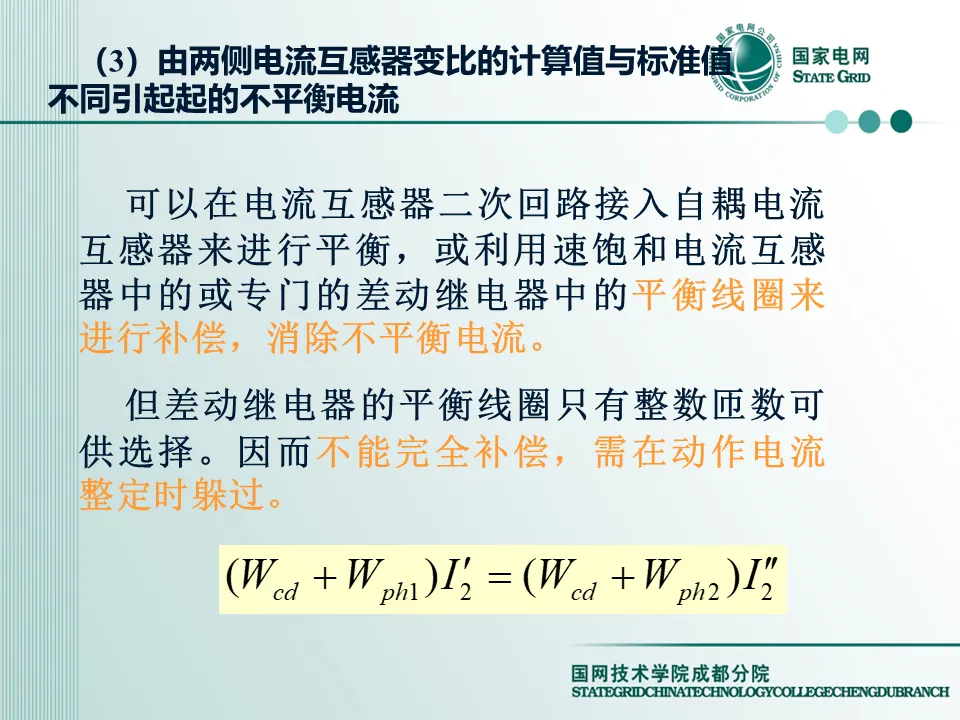

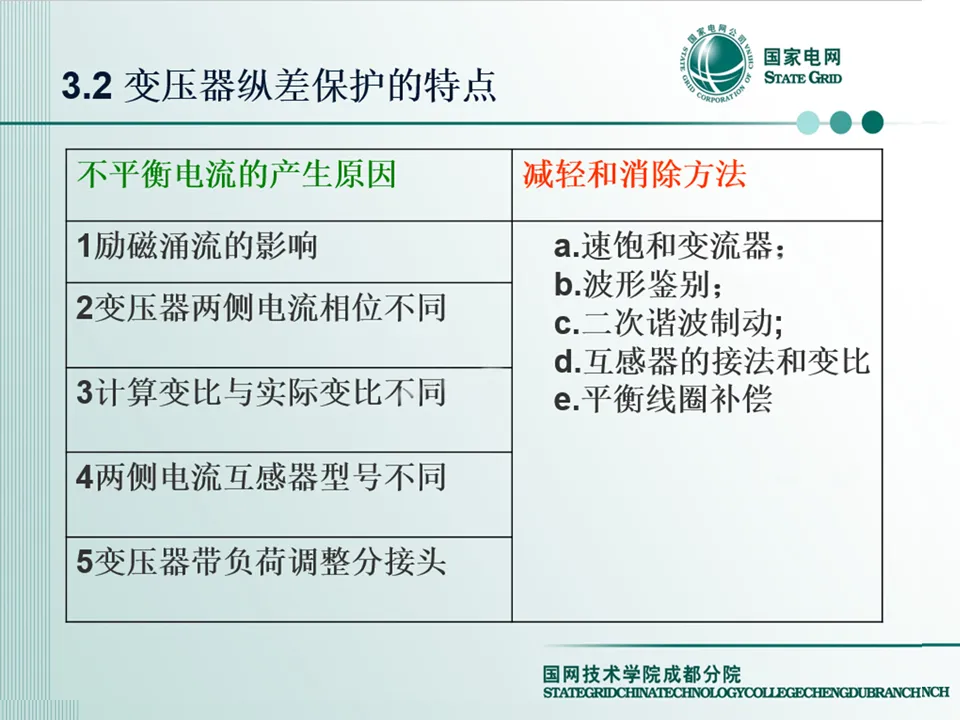

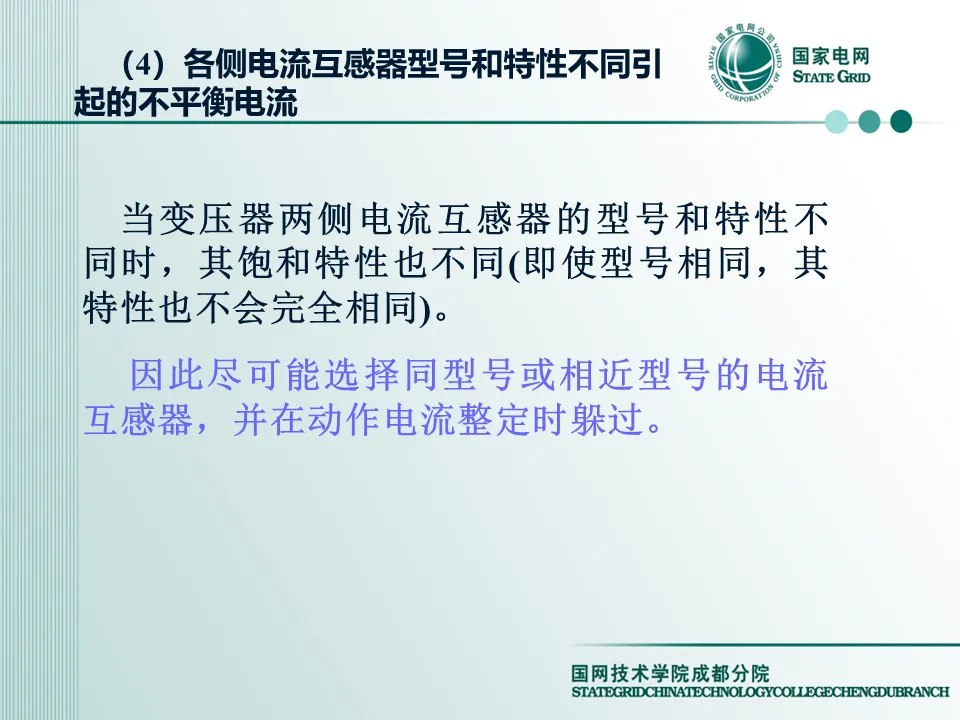

a、纵联差动保护(变压器差动保护，或电流速断保护)

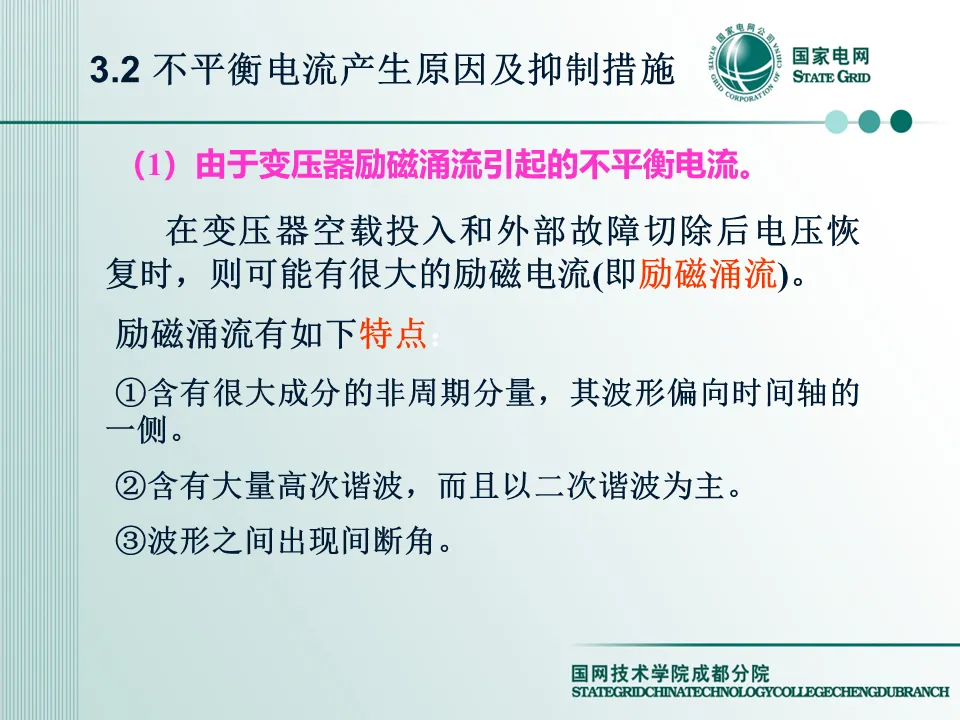

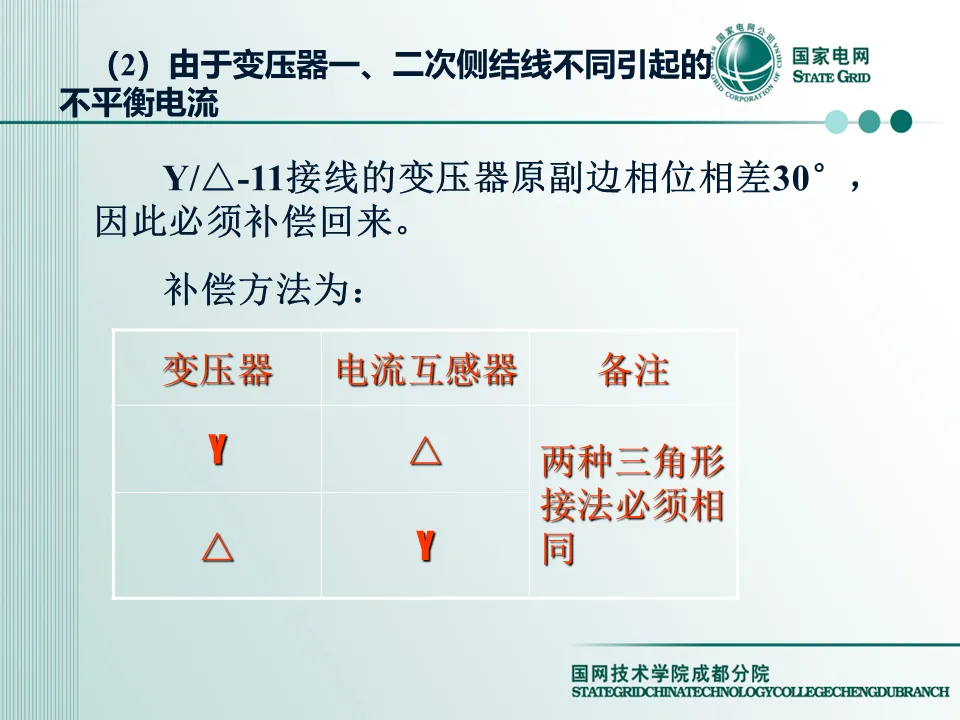

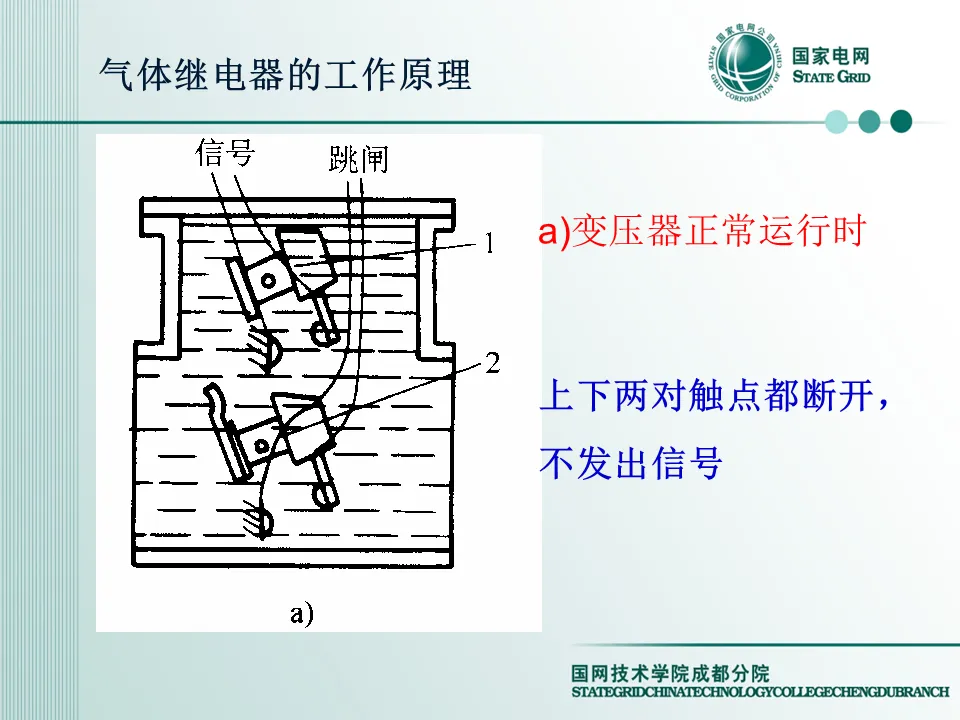

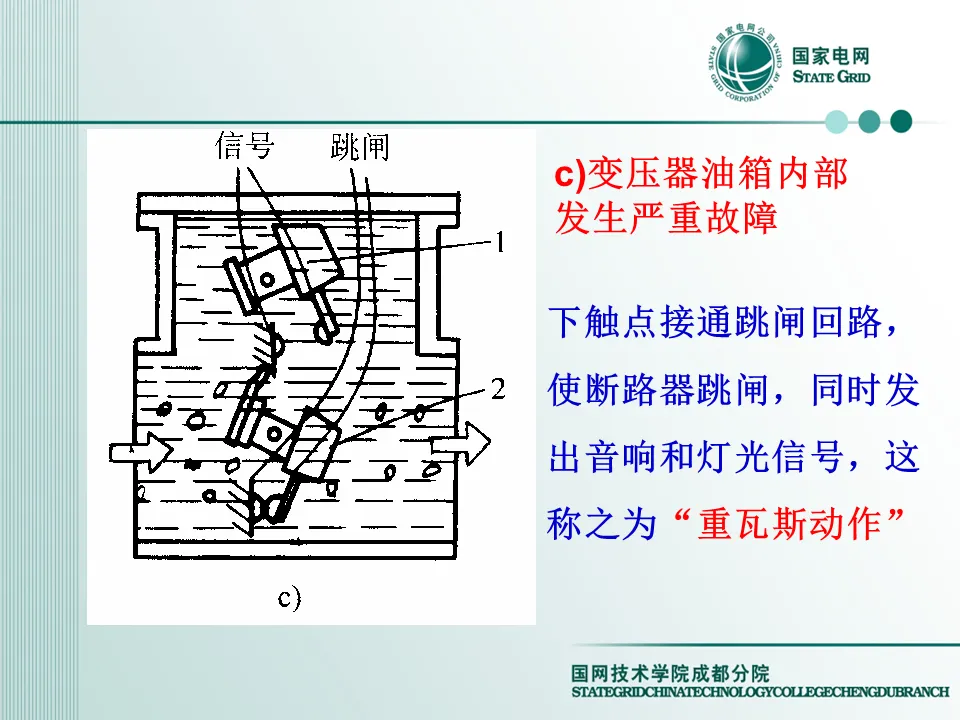

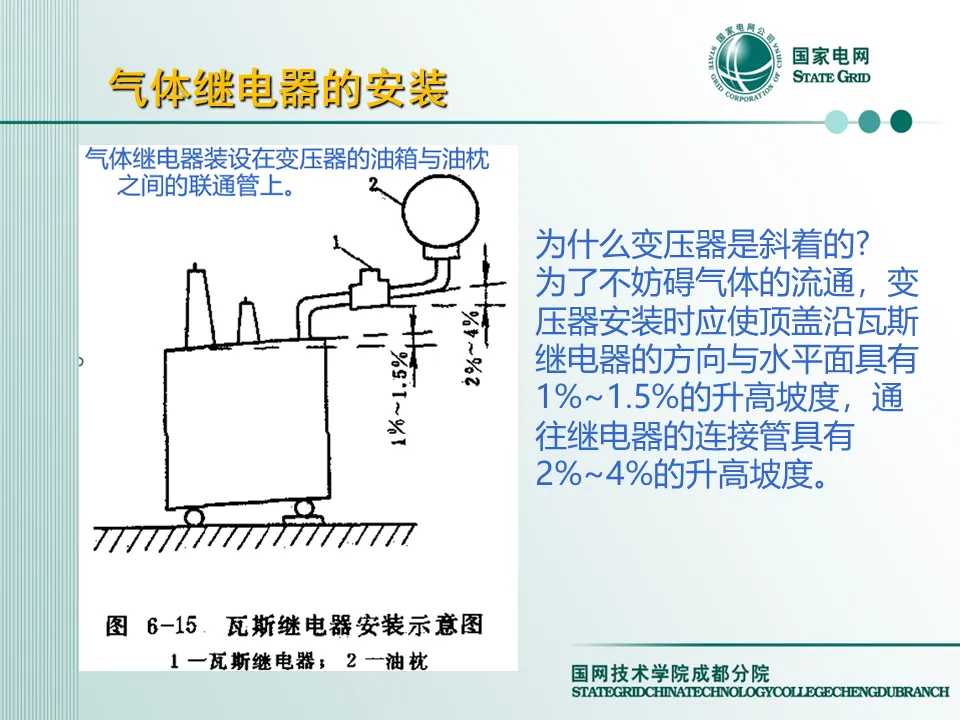

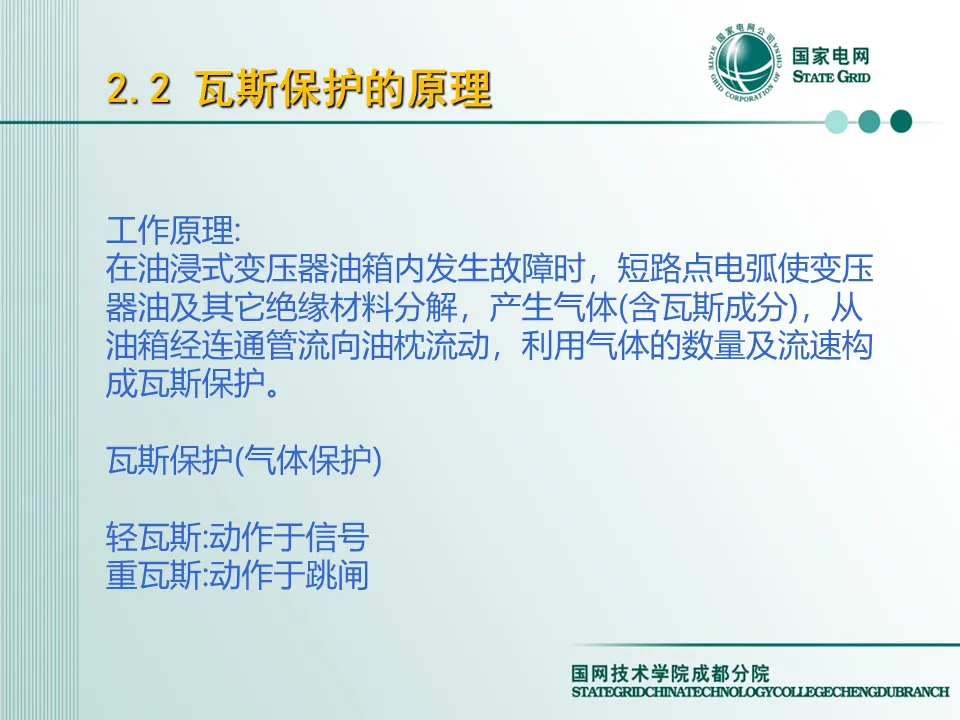

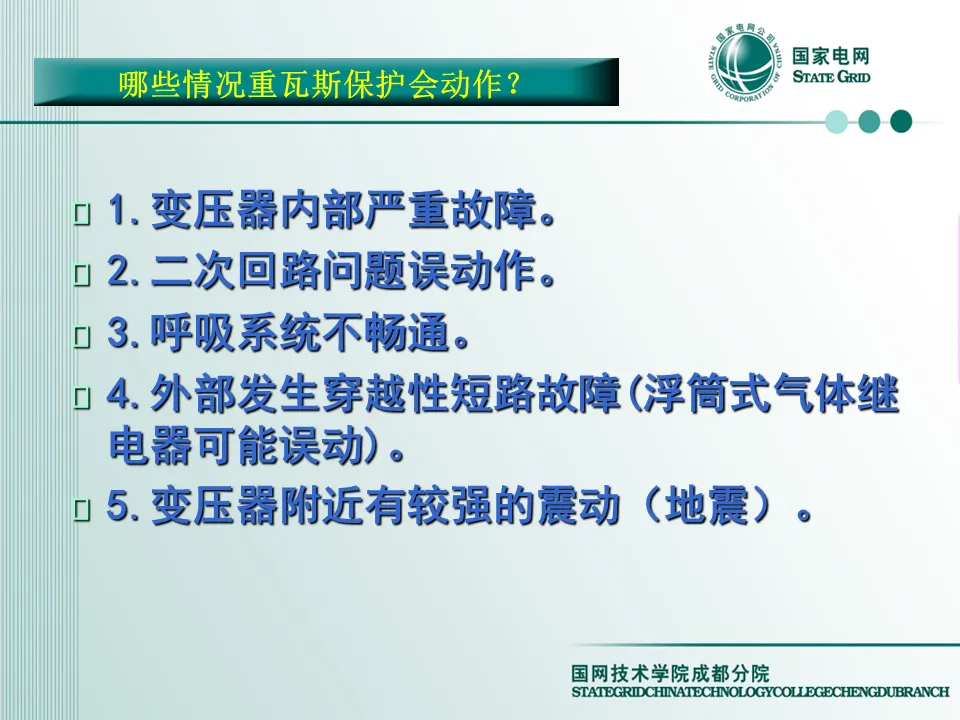

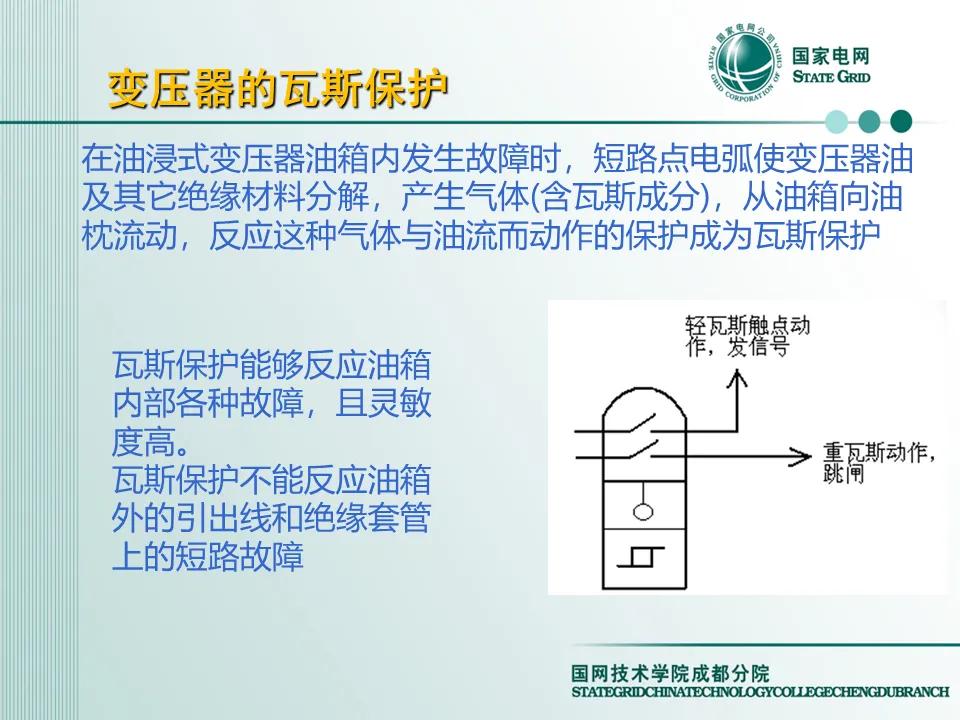

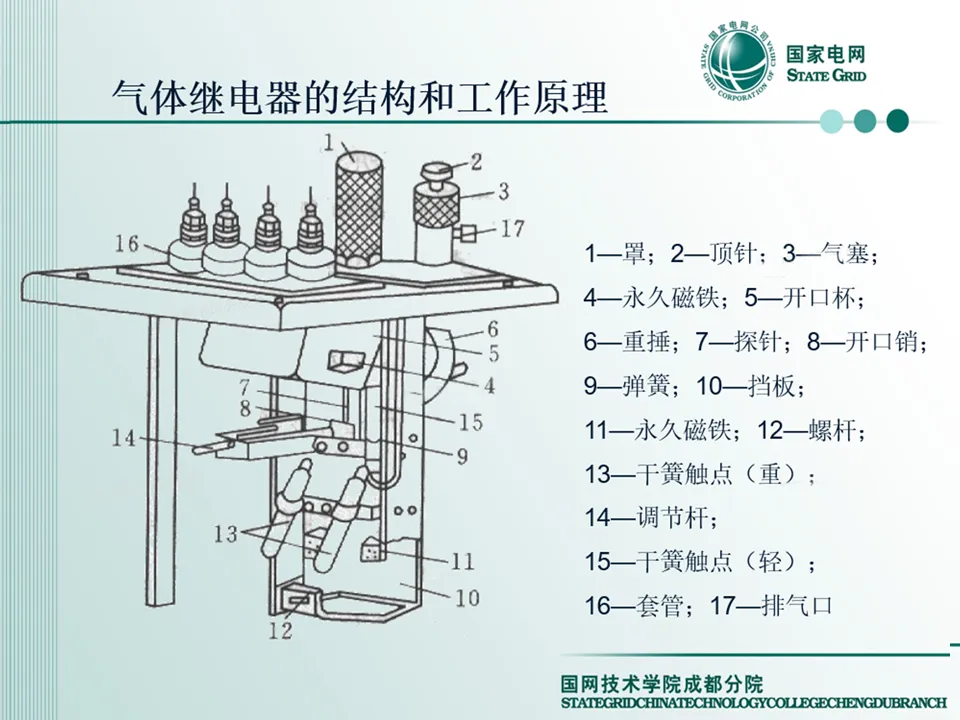

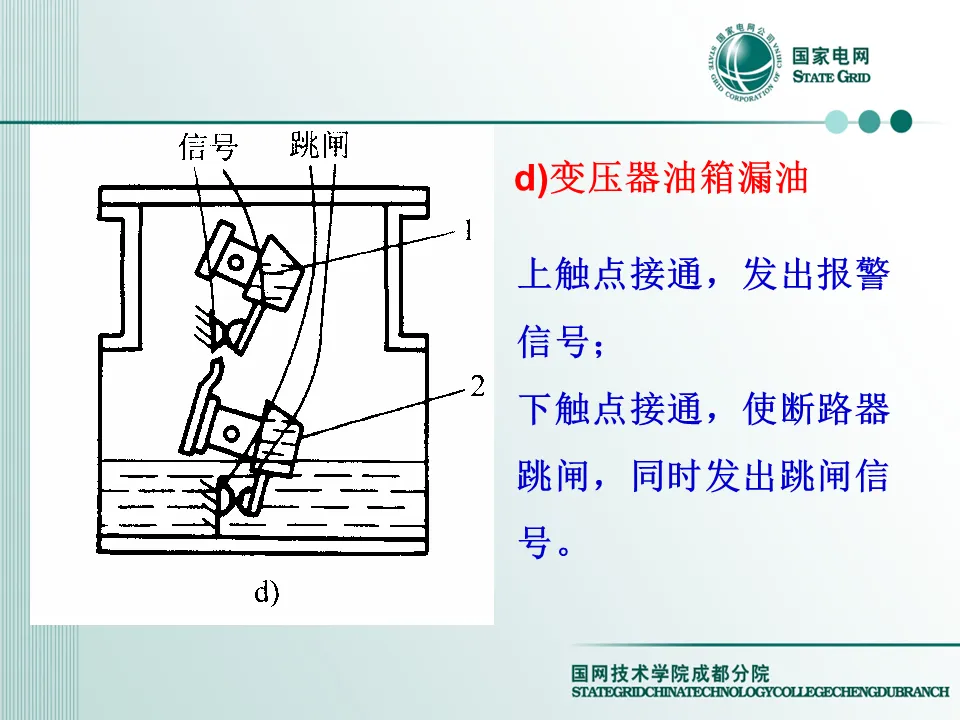

b、瓦斯保护(防止油箱内部各种短路故障和油面降低)

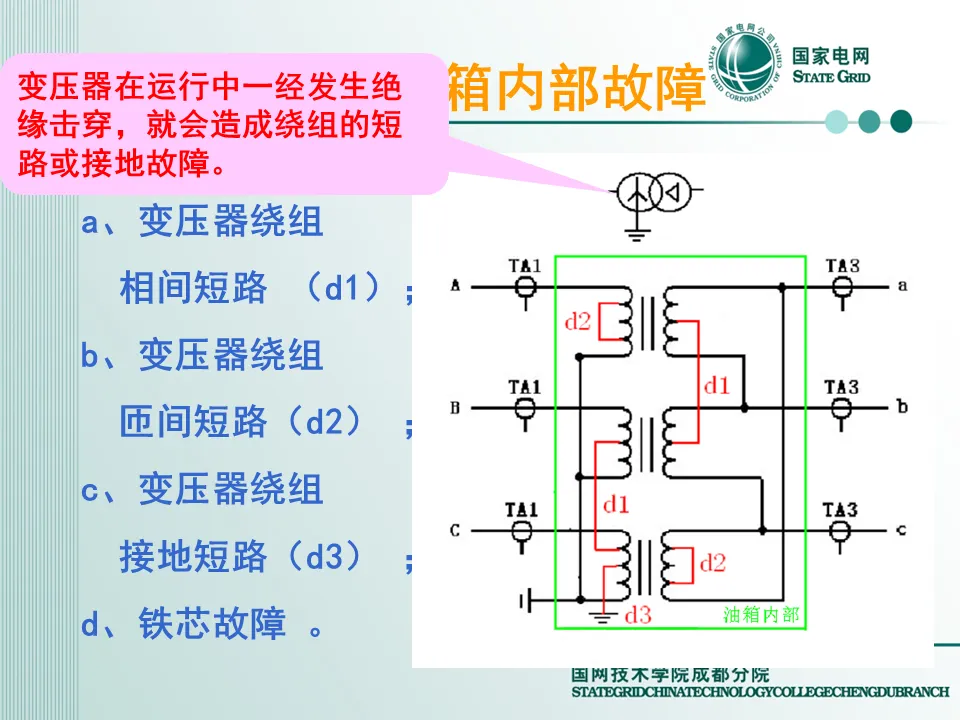

防止变压器绕组和引出线多相短路、大接地电流系统侧绕组和引出线的单相接地短路及绕组匝间短路的差动保护或电流速断保护。

(2)后备保护:主保护或断路器拒动时，用来切除故障的保护。反应变压器的不正常工作状态，后备保护一般发告警信号，或延时跳闸。

a、相间短路的后备保护(过电流保护、复合电压闭锁过流保护、负序过流保护)

b、接地短路的后备保护(零序电流保护)

C、过负荷保护

d、过励磁保护

e、其它非电气量保护(反映变压器油温、冷却系统)

防止变压器外部相间短路并作为瓦斯保护和差动保护(或电流速断保护)后备的过流保护(或复合电压启动的过电流保护或负序过流保护)

防止大接地电流系统中变压器外部接地短蹈的零序电流、电压保护。

(3)异常运行保护:是反应被保护电力设备或线路异常运行状态的保护。

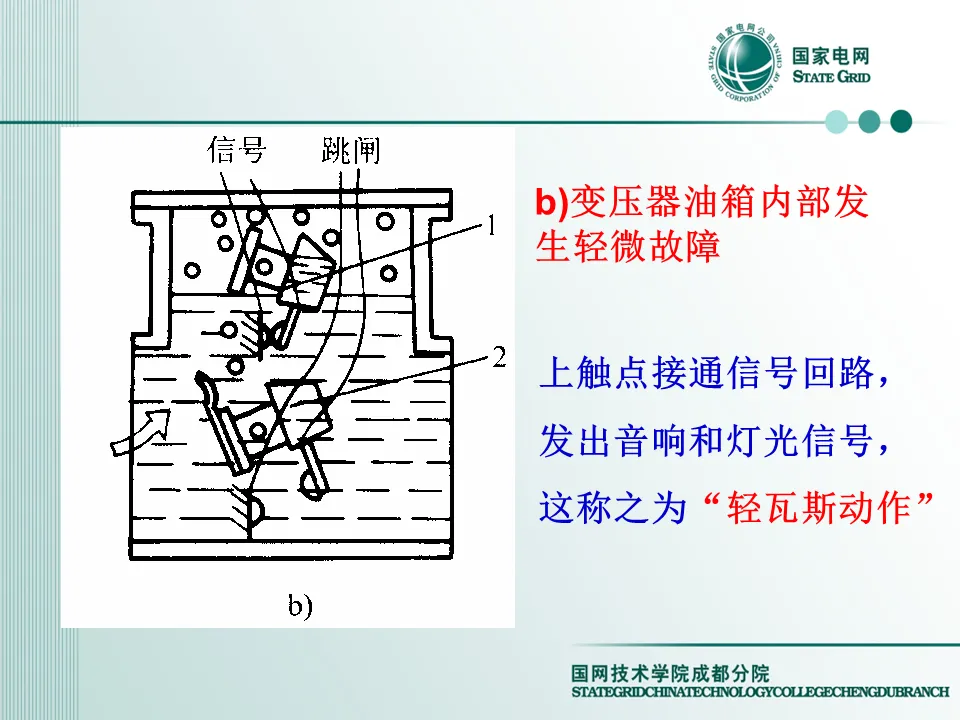

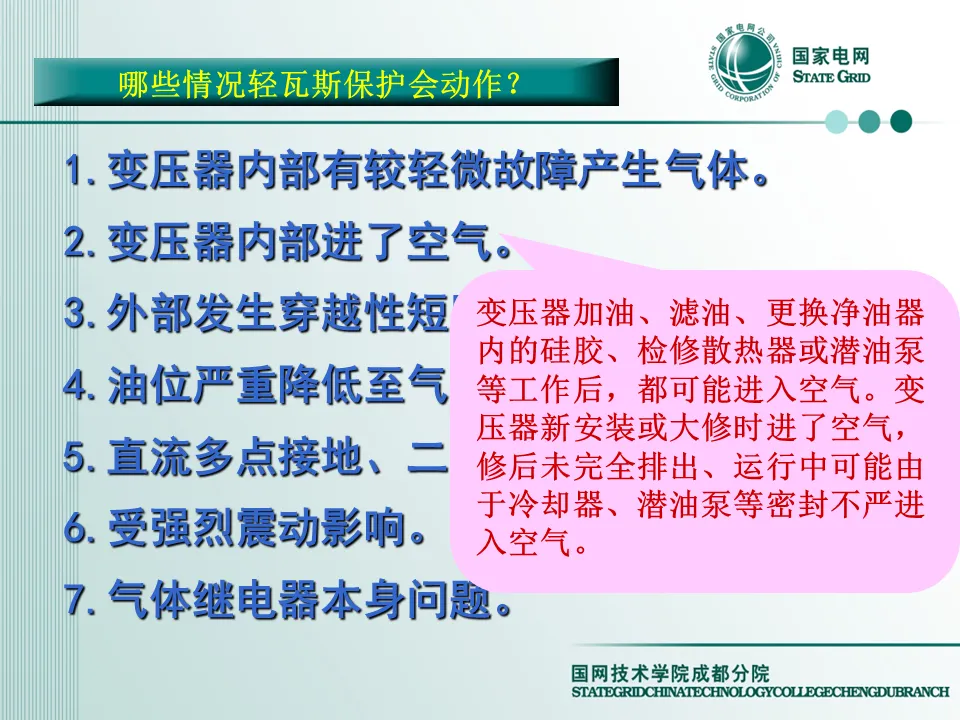

轻瓦斯保护(信号继电器)、

防止变压器对称过负荷的过负荷保护

防止变压器过励磁的过励磁保护。

其它非电气量保护(油箱内温度、压力升高、冷却系统故障全停保护)

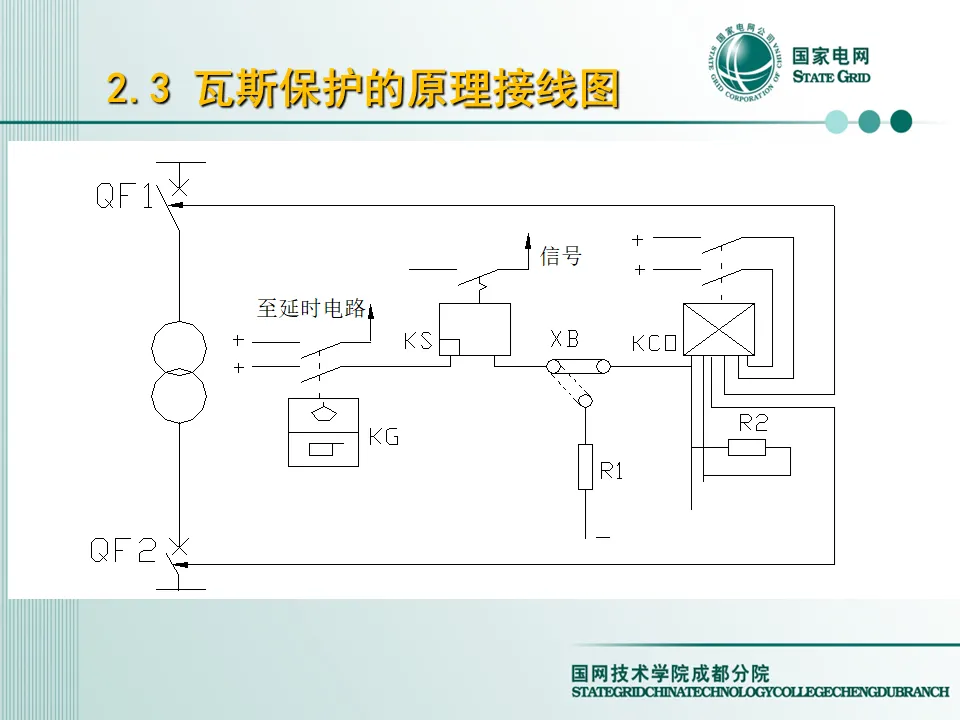

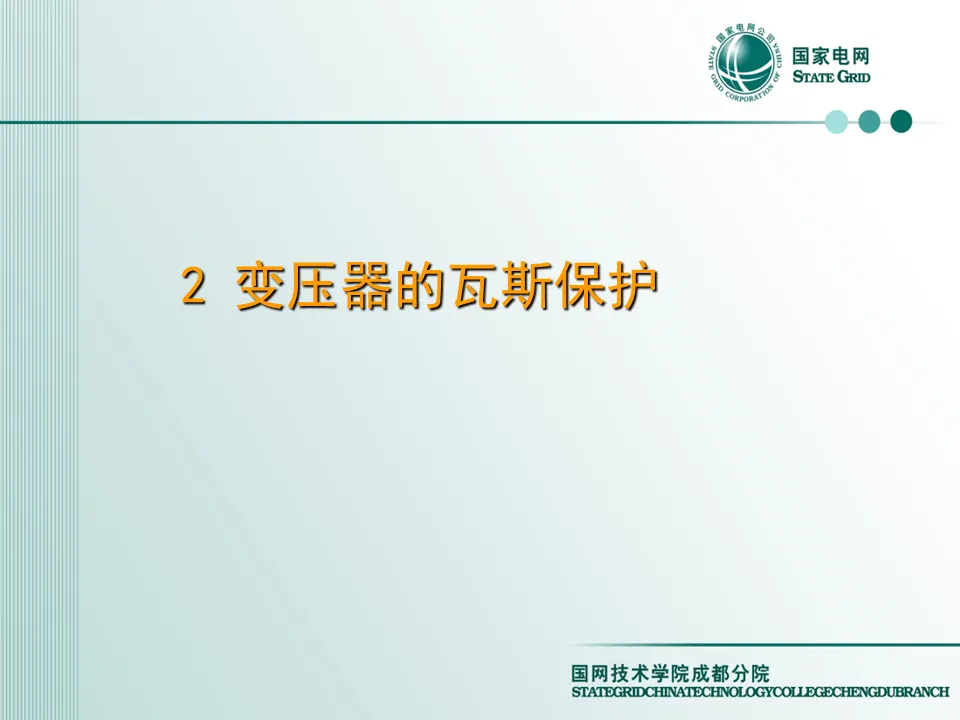

2.4 瓦斯保护的评价

主要优点:动作迅速、灵敏度高、安装接线简单、能反应油箱内部发生的各种故障。

主要缺点:不能反应油箱以外的套管及引出线等部位上发生的故障。

因此瓦斯保护可作为变压器的主保护之一，与纵差动保护相互配合、相互补充，实现快速而灵敏地切除变压器油箱内、外及引出线上发生的各种故障。

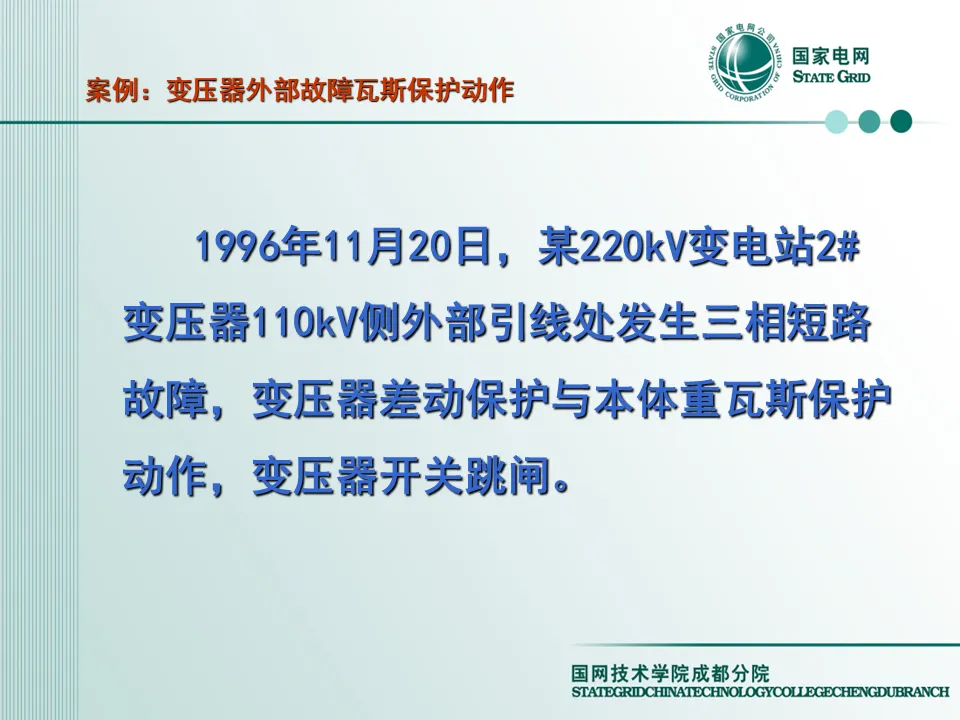

案例:直流接地变压器瓦斯保护动作

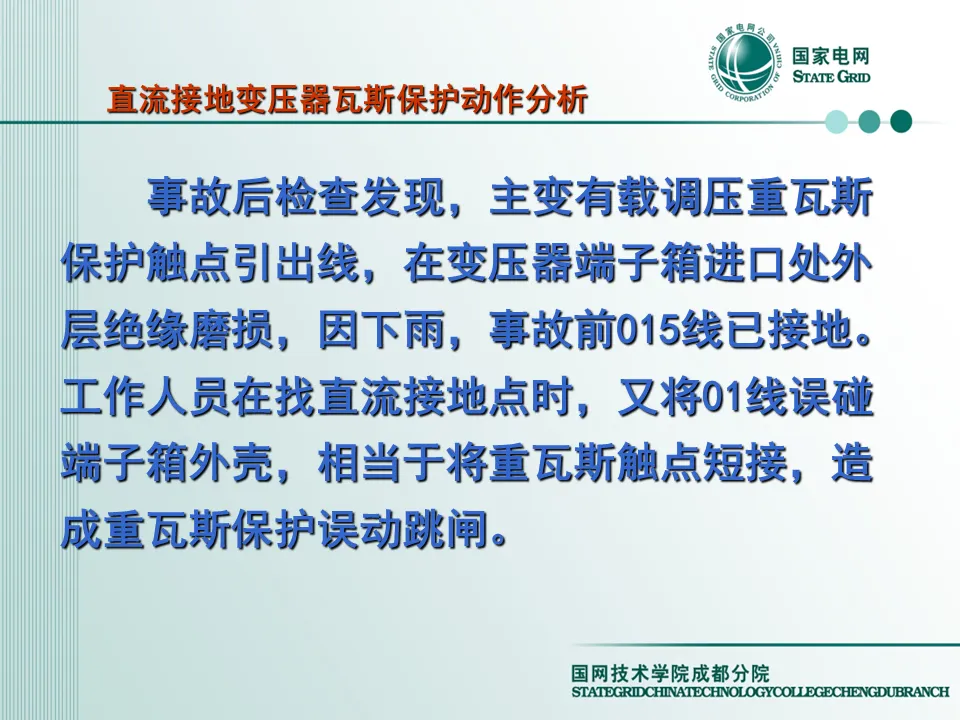

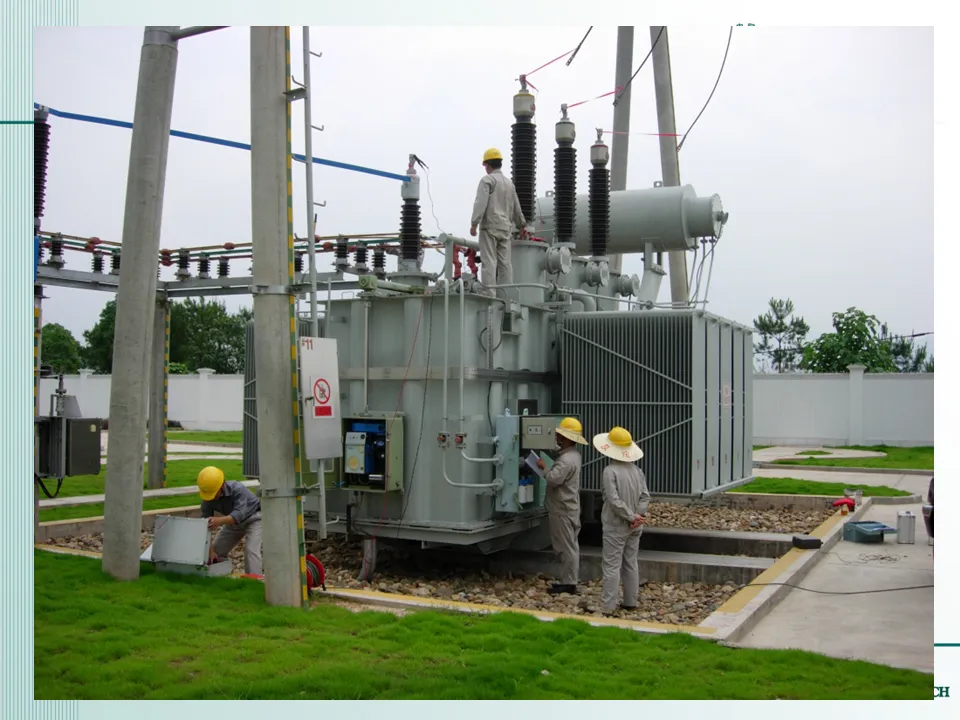

某330kV变电站，有一台240MVA的主变，该主变配有有载调压瓦斯保护。某日连降3小时大雨，直流系统出现接地，经过直流接地选线，确定为主变端子箱处接地，工作人员即到主变端子箱处查找接地点。查找过程中，主变有载调压重瓦斯保护动作，变压器三侧开关跳闸，造成该站110kV母线停电，所带的3个110kV变电站全部失压。
