平行与垂直——可拖拽的几何互动课件

四年级上册"平行与垂直"单元中，学生经常卡在两个地方：一是"无限延伸后是否相交"这个概念太抽象，书本上的静态图看不出来；二是"在同一平面内"这个前提容易被忽略。下面这个课件用 p5.js 做了几个可操作的交互模块，让学生在拖拽和观察中自己搞清楚这些关系。

【文末附使用链接】

产品简介

一款为四年级上册"平行与垂直"单元设计的互动课件，使用动态绘图和 3D 可视化技术。学生可以拖拽直线、观察位置关系变化、探索空间中的异面直线。

![课件整体界面预览，包含顶部导航栏、左侧控制面板、右侧动态画布区]

交互模块

交互一：情境引入——从生活到数学

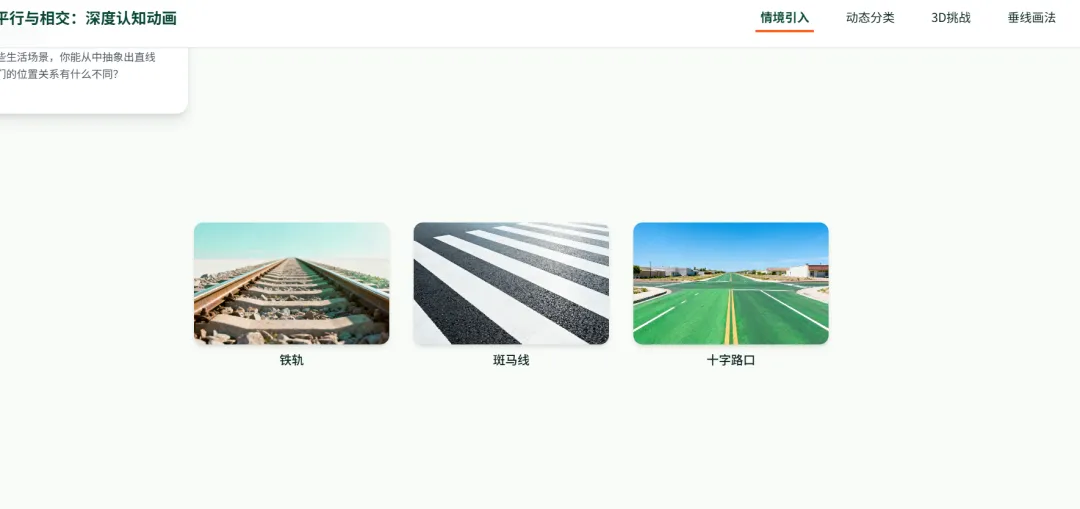

课件提供三个生活场景的图片：

• 铁轨：两条笔直的铁轨，永远保持相同距离

• 斑马线：平行的白色条纹，互不相交

• 十字路口：两条道路交叉成直角

点击任意图片，左侧信息面板显示对应的数学解释，卡片有轻微的缩放动画反馈。

从学生熟悉的生活场景出发，引出"平行"和"垂直"的概念。

交互二：动态分类——拖拽改变直线

点击"动态分类"选项卡，右侧画布出现两条彩色直线，每条直线两端都有可拖拽的控制点。

实时反馈：

• 绿色直线作为参考线

• 橙色直线可随意调整角度和位置

左侧"状态卡片"实时更新两条直线的位置关系：

• 互相平行：显示蓝色徽章，夹角 0°

• 互相垂直：显示绿色徽章，夹角 90°，自动绘制直角符号

• 相交：显示橙色徽章，实时显示夹角角度

学生拖拽直线的过程中，能直接看到"转一点就从平行变成相交""转到90°就是垂直"的变化。

交互三：无限延伸——看到远处的交点

"平行是无限延伸后也不相交"这个定义，学生只看书本上的线段很难理解——图上没画出来的部分是否相交？

点击"无限延伸"按钮，两条直线向两端动态延伸，学生可以直接观察结果。

建议操作顺序：

• 先把两条直线调成"画出来没相交、但有点斜"

• 点击"无限延伸"，看直线在远处相交

• 换一组真正平行的直线，延伸后仍然不相交

学生能区分"暂时没画到交点"和"永远不会有交点"两种情况，避免"平行就是不相交的两条直线"这种不严谨表述带来的误解。

交互四：3D 空间——异面直线

四年级学生容易默认"不相交就是平行"，其实还有一个前提："在同一平面内"。

切换到"3D 挑战"选项卡，进入 WEBGL 三维空间。透明立方体框架中有两条直线：

• 一条在立方体前面的底边（绿色）

• 一条在右侧面的侧边（橙色）

按住鼠标左键旋转视角，从不同角度观察这两条直线。

课堂讨论可以这样引导：

• 这两条直线相交吗？—— 不交

• 它们平行吗？—— 不平行

• 为什么？—— 因为它们不在同一个平面内

把"平行"的定义从"不相交"精确到"在同一平面内不相交"，帮助学生理解空间的维度，也为初中立体几何做铺垫。

交互五：垂线画法演示

学生需要掌握用三角板画垂线的规范步骤。

演示内容：

• 过直线上一点画垂线：点击按钮，动画演示三角板的摆放和移动过程

• 过直线外一点画垂线：点击按钮，演示从直线外一点向直线作垂线的完整步骤

使用半透明蓝色三角板模型和橙色垂线，标注每一步的操作要点。

可用于课堂演示，也可供学生自主反复观看和模仿。

教学建议（2课时）

第一课时：认识平行与相交

情境导入（5分钟）：

• 打开"情境引入"模块，依次展示铁轨、斑马线、十字路口三张图片

• 提问："观察这些图片，哪些线方向一样、不会碰到一起？哪些线交叉在一起？"

• 引出"平行"和"相交"两个概念

初识平行与相交（15分钟）：

• 切换到"动态分类"模式

• 教师示范拖拽橙色直线，让学生观察左侧状态卡片的变化

• 分组活动：让学生轮流操作，尝试"让两条线变成平行""让两条线交叉"

• 记录发现：什么情况下是平行？什么情况下是相交？

无限延伸（10分钟）：

• 将两条直线调成"画出来没相交但有点斜"

• 让学生先猜："如果无限延伸下去，它们会相交吗？"

• 点击"无限延伸"，验证猜测

• 小结：判断平行不能只看画出来的部分，要看无限延伸后是否相交

第二课时：垂直与空间观念

认识垂直（10分钟）：

• 在"动态分类"模式中，让学生把两条直线调成 90°

• 观察系统自动绘制的直角符号

• 讨论："生活中哪些地方还有垂直的例子？"（窗户边框、墙角、书本边缘、黑板边框等）

• 明确：垂直是相交的一种特殊情况

3D 空间挑战（15分钟）：

• 切换到"3D 挑战"模式

• 教师演示旋转视角，让学生观察立方体中的两条异面直线

• 关键提问：

• "这两条直线相交吗？"（不交）

• "它们平行吗？"（不平行）

• "为什么它们既不相交也不平行？"（因为不在同一平面内）

• 精确定义："平行"必须在同一平面内且不相交

垂线画法演示（10分钟）：

• 切换到"垂线画法"模式

• 分别演示"过直线上一点画垂线"和"过直线外一点画垂线"

• 可邀请学生上台操作，模仿三角板的使用步骤

• 小结：画垂线的要点是让三角板的一条直角边与已知直线重合，另一条直角边经过已知点

进阶拓展

完成基础教学后，可以引导学生思考：

"差不多平行"是平行吗？

• 在"动态分类"模式中，把两条直线调成几乎平行（夹角非常小，比如 0.5°）

• 点击"无限延伸"，观察结果——它们会在很远的地方相交

• 结论：数学中的"平行"是精确概念，没有"差不多平行"

生活中的观察：

• 请学生回家观察家里的窗户、地板砖、衣柜门、楼梯扶手等

• 找出"平行"和"垂直"的例子，第二天分享

• 拍照或画图记录，养成用数学眼光观察生活的习惯

跨学科连接：

• 美术课：学习透视原理时，回顾"平行线在透视中会相交于一点"的现象

• 建筑课：讨论为什么建筑结构中大量使用垂直关系（力学稳定性）

• 地理课：认识经纬线——纬线平行，经线相交于两极

总结

"平行与垂直"是小学阶段图形与几何领域的基础概念，后续学习平行四边形、梯形、坐标系等都需要用到。

这个课件用可拖拽的直线、可延伸的动画、可旋转的 3D 空间，把抽象概念变成学生可以动手操作的东西：

• 拖拽过直线端点，能直观感受"相交"和"平行"的区别

• 看过无限延伸后相交的过程，对"平行"的定义会理解得更准确

• 旋转过 3D 立方体，就不容易忽略"在同一平面内"这个前提

几何概念不再是书本上的定义，而是一场亲手操作的探索。

教具地址：在线网页，支持触摸屏操作，平板可玩，插入希沃即开即用。

配套操作流程简单清晰，支持重复尝试与对比。无需部署，可直接插入 PPT 或希沃使用。如需定制或技术支持，可联系赵老师。
