为什么普通VR课件还不够?MultiViz让虚拟实验拥有真实CAE数据

一、工程实验教学，为什么总有一些环节“到不了”？

风洞实验可以帮助学生理解气流如何绕过翼型，高温热环境实验能够呈现温度梯度和热量传递规律，结构加载实验则能揭示应力集中、变形和损伤过程。这些实验连接着理论知识与工程实践，是航空航天、力学、能源动力、车辆和机械等专业的重要教学环节。

但越接近真实工程，实验建设和组织的门槛通常越高。

大型风洞、高速碰撞台、高温环境舱等设备需要较高的建设与运行投入，部分实验还涉及高压、高温、高速等风险因素。受设备数量、开放时间和安全规范限制，教学往往只能采用教师演示、学生观摩或小组代表操作的方式。学生看到了实验现象，却未必有机会完整经历参数设置、数据获取、结果分析和结论验证。

即使学校已经拥有实体设备，也很难让每名学生按自己的学习节奏反复实验。一次课堂演示可以说明“发生了什么”，但学生若想继续追问“为什么发生”“换一个工况会怎样”，往往缺少进一步操作的条件。

二、普通VR课件解决了“进入场景”，却不一定解决“分析问题”

VR（虚拟现实）为实验教学提供了一条新路径。学生戴上头显后，可以进入虚拟实验室，认识设备组成，按照引导完成操作流程。对于设备认知、安全培训和步骤演示，这类课件具有直观价值。

问题在于，部分普通VR课件主要由三维模型、材质和预设动画构成。学生看到的流动、变形或温升效果，可能只是按脚本播放的视觉表现，而不是由CFD、FEM或热分析结果形成的真实工程数据。

当课程只要求认识设备和记住步骤时，预设动画或许已经够用；但当教师希望讲清涡结构如何形成、局部应力为何升高、温度梯度怎样随时间变化时，仅有动画就不够了。学生无法在任意位置查询数值，无法切换物理量，也无法对比不同工况，更难依据数据形成可验证的实验结论。

这正是普通VR课件与CAE数据驱动虚拟实验的本质区别：

• 普通VR课件重点回答“实验场景是什么样”；
• CAE数据驱动的虚拟实验还要回答“物理现象为什么发生、数据如何变化、结论能否验证”。

CAE（计算机辅助工程）是利用计算机对流体、结构、传热等工程问题进行仿真分析的技术。CFD（计算流体力学）可以理解为在计算机中建立“数字风洞”；FEM（有限元方法）则把复杂结构划分成许多小单元，计算其受力和变形。它们产生的数据，是虚拟实验从流程演示走向科学分析的基础。

三、桌面CAE后处理很专业，但课堂仍然隔着一块屏幕

高校教师并不缺少专业仿真工具。许多课程已经使用CAE后处理软件展示压力云图、流线、应力分布、温度场和瞬态动画。这类工具能够保证数据精度，也支持深入的工程分析。

但在课堂环境中，传统CAE后处理仍以鼠标、键盘和二维显示器为主要交互方式。教师熟悉模型结构和物理意义，可以通过旋转、缩放、剖切快速建立空间判断；初次接触复杂工程对象的学生，却需要把屏幕上的二维投影不断还原为脑中的三维关系。

模型越大、内部结构越复杂、多物理场关联越多，这种认知负担越明显。课堂也容易形成“教师操作、学生观看”的单向模式：专业数据已经具备，却没有转化为学生可以自主观察和交互的教学资源。

VR的价值正是在这里体现出来。它不是替代CAE计算，而是把CAE结果带入更符合空间认知的环境。学生可以从整体走近局部，从设备外部进入内部，在真实尺度关系下观察剖面、流线、云图和关键测点。

四、MultiViz为VR实验补上的，是“真实数据内核”

要让CAE结果进入虚拟实验，不能把原始计算文件直接搬进VR场景。工程仿真数据通常规模大、变量多、结构复杂，需要先完成专业处理，再转换为适合虚拟环境使用的资源。

MultiViz承担的正是这一关键环节。

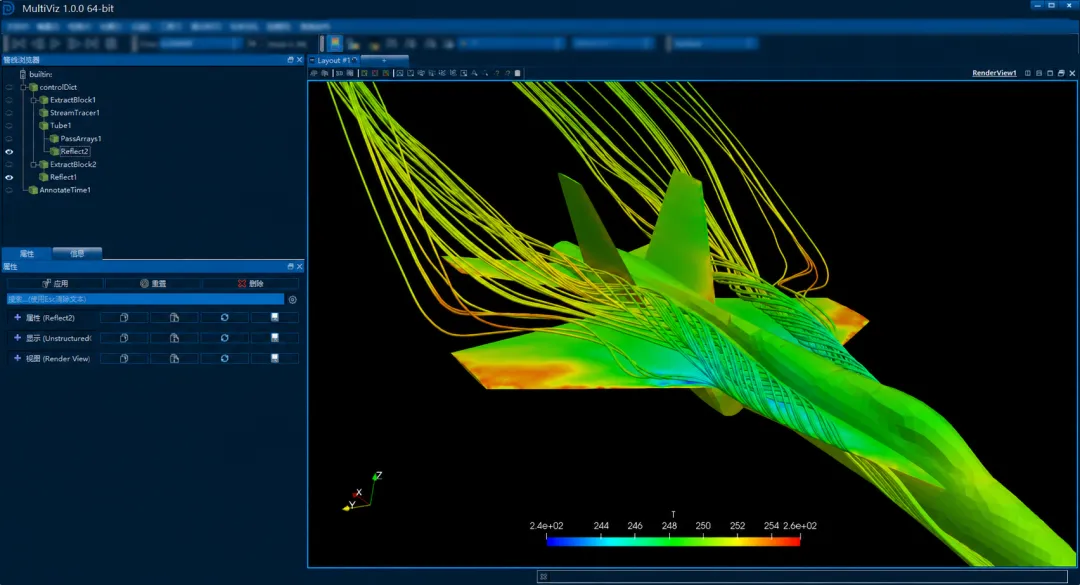

它可以导入流体、结构、热等多学科CAE结果，生成切片、切块、等值面、流线、矢量图、体渲染、探针和动画等可视化内容；同时根据教学场景对数据进行轻量化处理，输出可供后续VR场景使用的CAE资源。

可以把这个过程理解为：原始仿真结果是一套内容丰富但体量庞大的“工程数据库”，MultiViz负责从中提取与课程目标相关的信息，并把它加工为学生能够观察、操作和理解的三维教学素材。

因此，MultiViz不是给普通VR课件增加一层视觉效果，而是帮助虚拟实验建立真实、定量、可追溯的数据基础。教师已有的仿真成果也不必停留在科研报告或桌面软件中，可以进一步转化为课程资源。

五、虚拟风洞实践：让学生围绕真实流场开展探究

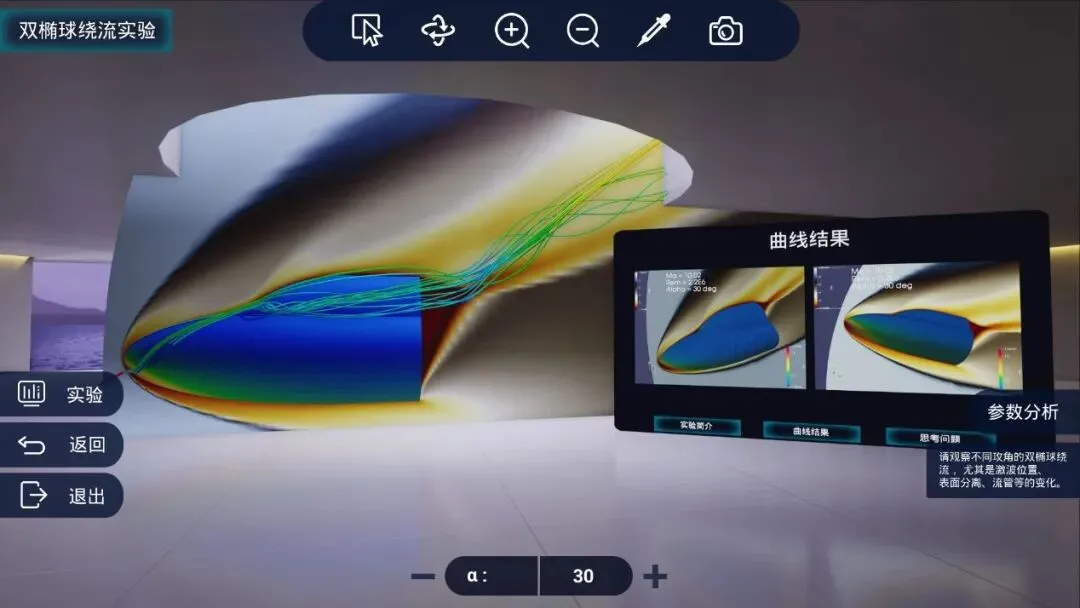

国防科技大学虚拟风洞仿真实验提供了一个典型验证。针对实体风洞成本高、组织复杂、学生难以完整操作等问题，项目将真实CFD结果引入虚拟实验环境，建设了低速风洞翼型测压、常规高超声速风洞双椭球测压和数值风洞流场认知三类实验模块。

学生进入虚拟风洞后，不只是观看设备动画，还可以观察翼型绕流、三角翼分离流和高超声速流场等计算结果，调整观察位置和剖切面，追踪流线，查询数据，并比较迎角、马赫数等参数变化带来的流场差异。

这些交互背后的内容来源于真实CFD计算。学生看到的不是为展示而制作的“特效”，而是可用于解释物理规律的工程数据。虚拟实验由此形成了“观察现象—读取数据—比较工况—解释原因”的学习闭环。

六、MultiViz带来的，不只是更直观的展示

真实CAE数据进入VR课堂后，虚拟实验的价值会发生三方面变化。

第一，复用已有数据资产。 高校在科研、课程建设和工程项目中已经积累了大量仿真结果。MultiViz可将这些数据重新组织为教学可用的可视化资源，减少从零制作内容的重复投入。

第二，把“看结果”转变为“分析结果”。 学生可以围绕切片、流线、云图、探针和动画进行观察与比较，使虚拟实验具备定量分析能力，而不是停留在设备漫游和流程演示。

第三，为VR体验建立科学边界。 沉浸感能够提升参与度，但实验教学最终仍要回到物理规律和工程判断。真实CAE数据保证了虚拟场景中的现象有计算依据、关键位置有数值支撑、不同工况之间可以比较验证。

普通VR课件让学生“走进”实验室，MultiViz则进一步让真实工程数据“走进”虚拟实验。二者结合，才能使虚拟仿真教学兼顾直观体验与科学分析。

下一篇，我们将继续拆解这条技术链路：CAE数据如何经过MultiViz处理和轻量化，再由MakeReal3D与CAD模型、实验场景及交互逻辑融合，最终形成可在多种终端运行的沉浸式课堂。
