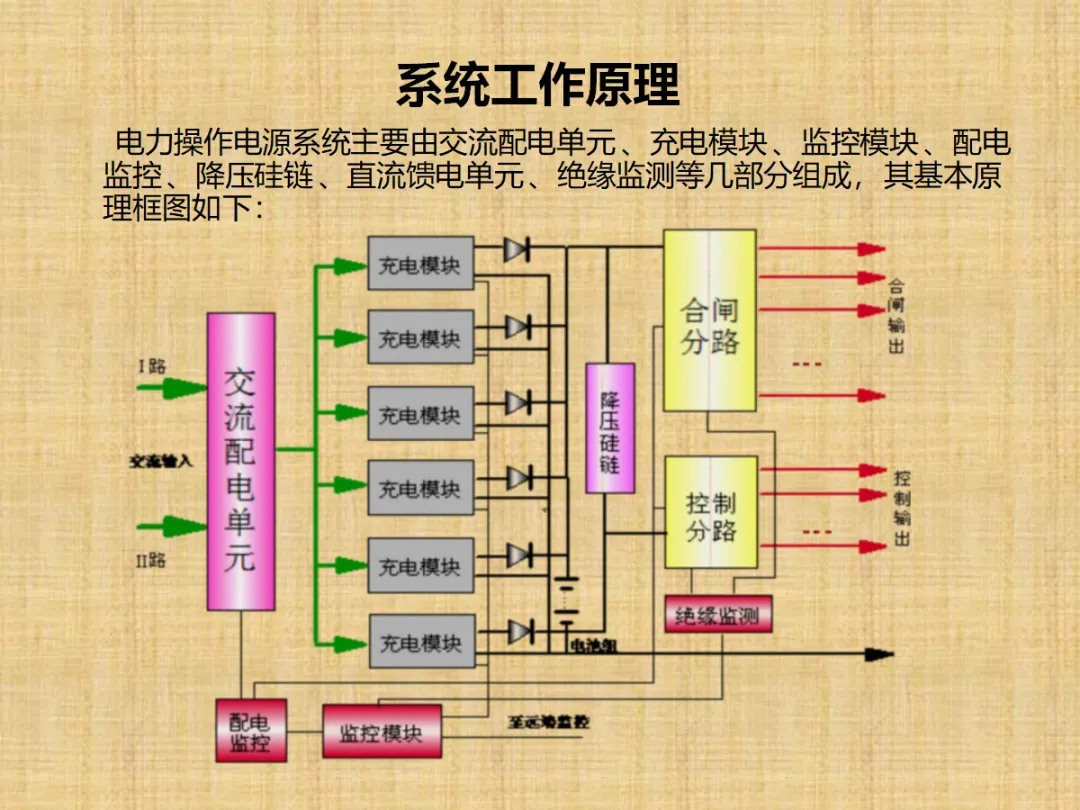

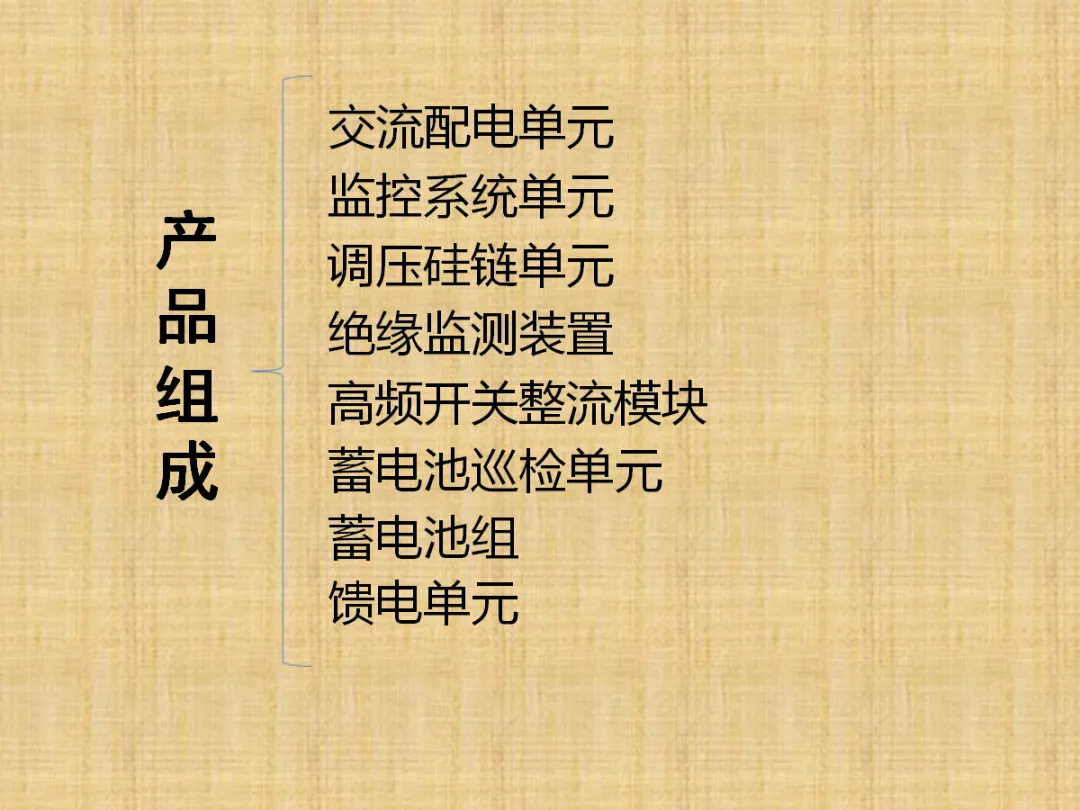

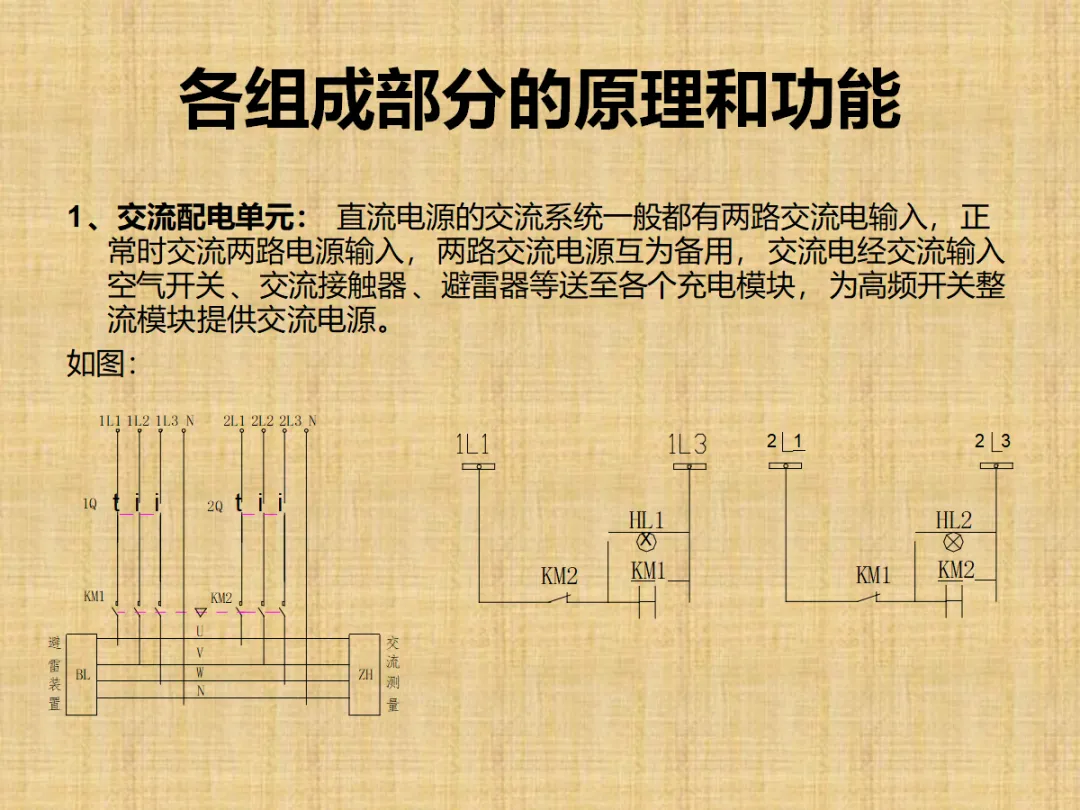

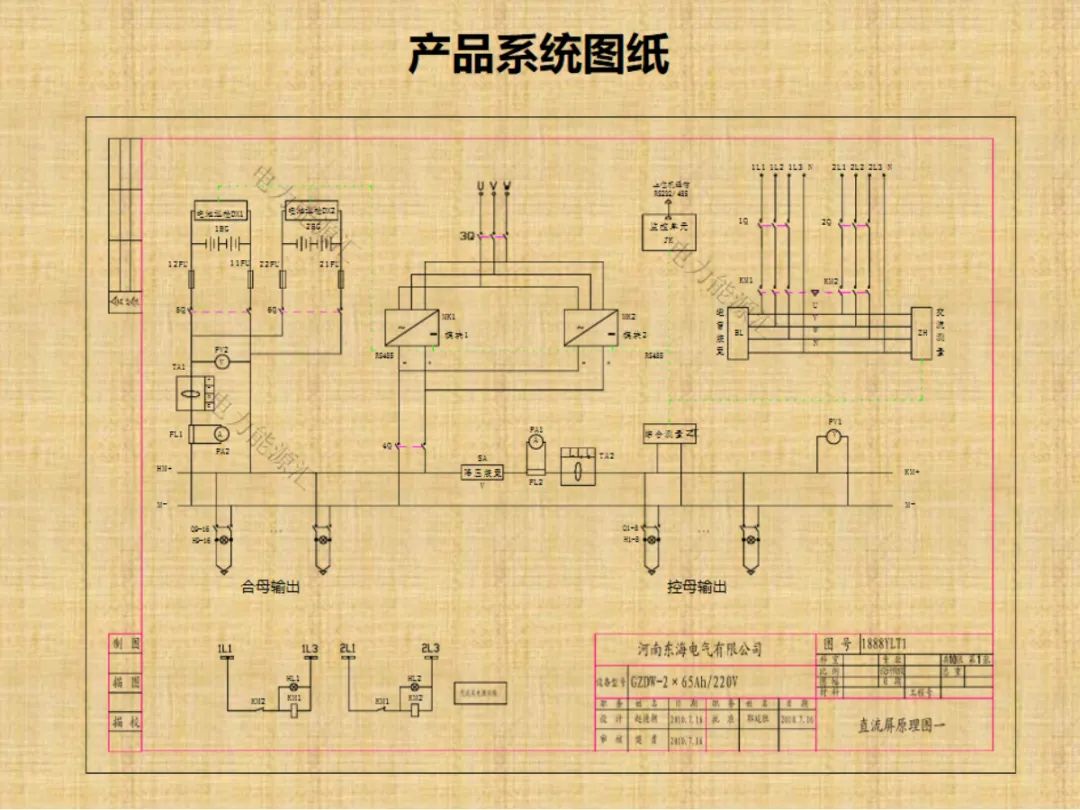

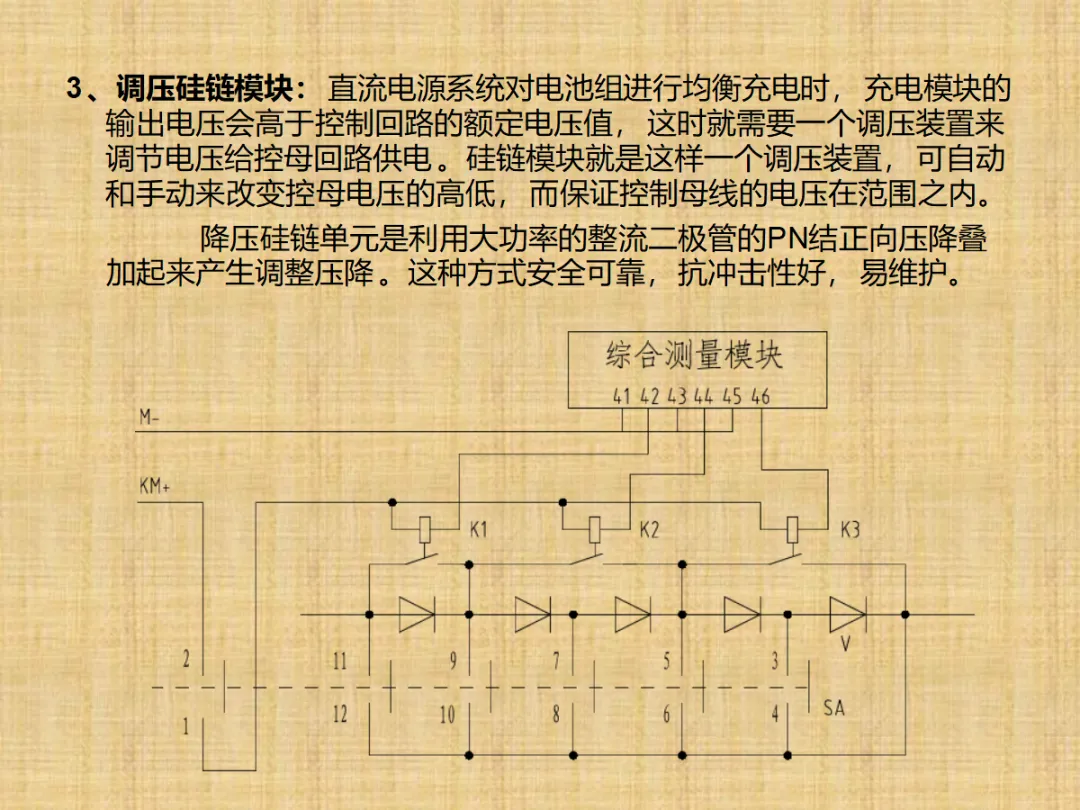

电力操作电源系统主要由交流配电单元 、充电模块 、监控模块 、配电监控 、降压硅链 、直流馈电单元 、绝缘监测等几部分组成， 其基本原理框图如下：

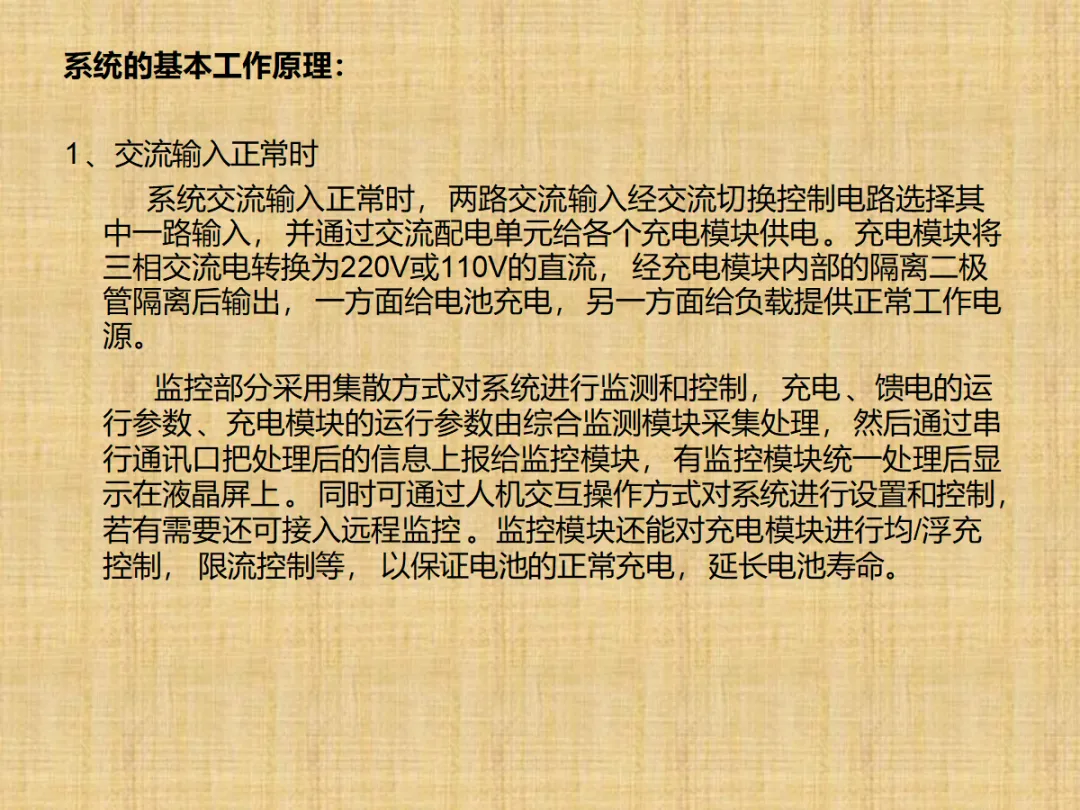

系统的基本工作原理：
1 、交流输入正常时

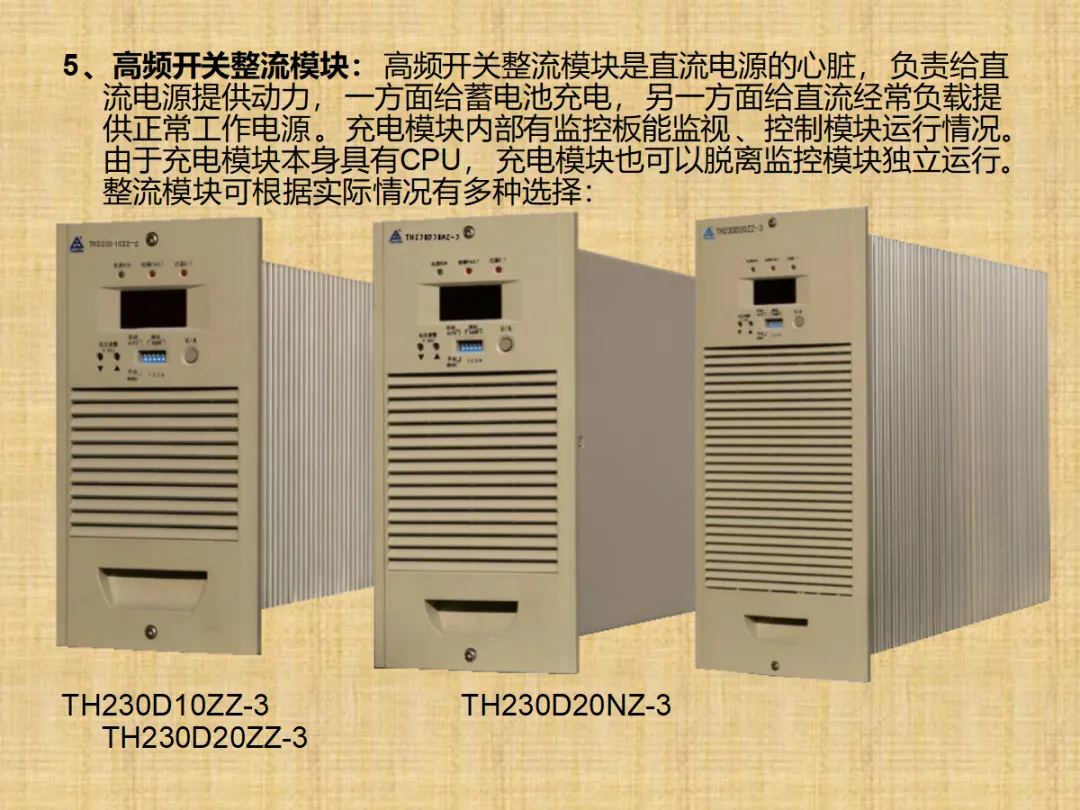

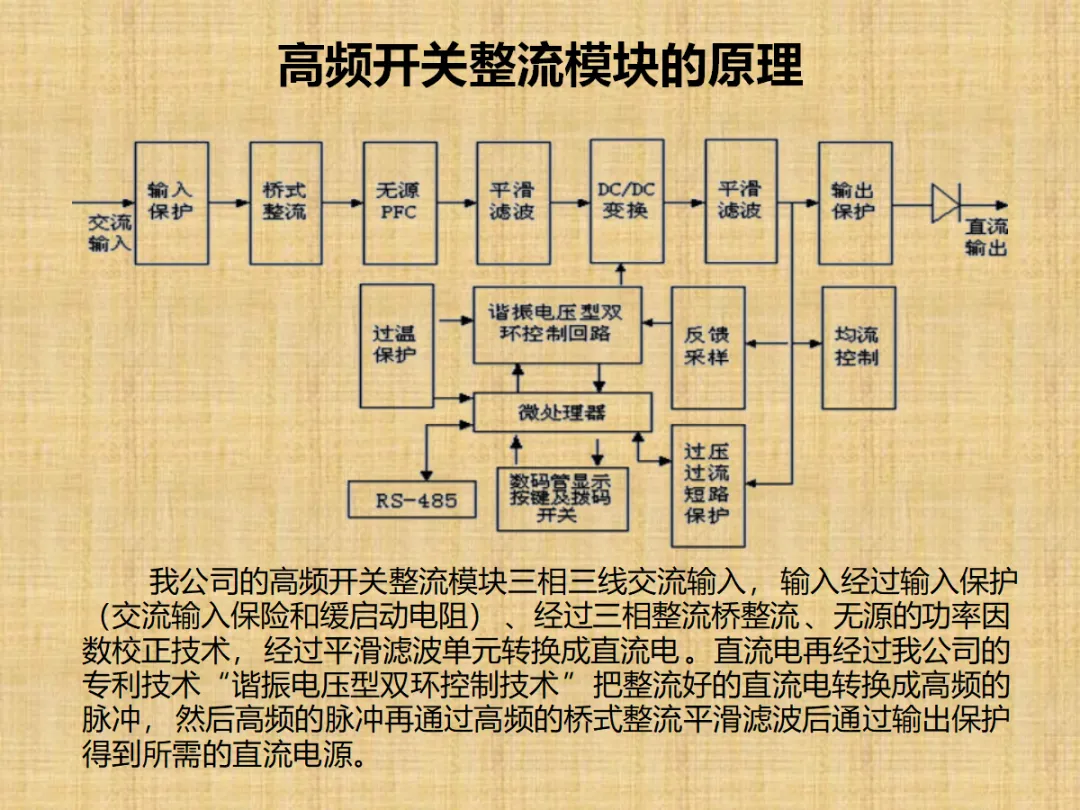

系统交流输入正常时， 两路交流输入经交流切换控制电路选择其 中一路输入， 并通过交流配电单元给各个充电模块供电 。 充电模块将三相交流电转换为220V或110V的直流， 经充电模块内部的隔离二极 管隔离后输出， 一方面给电池充电， 另一方面给负载提供正常工作电源。

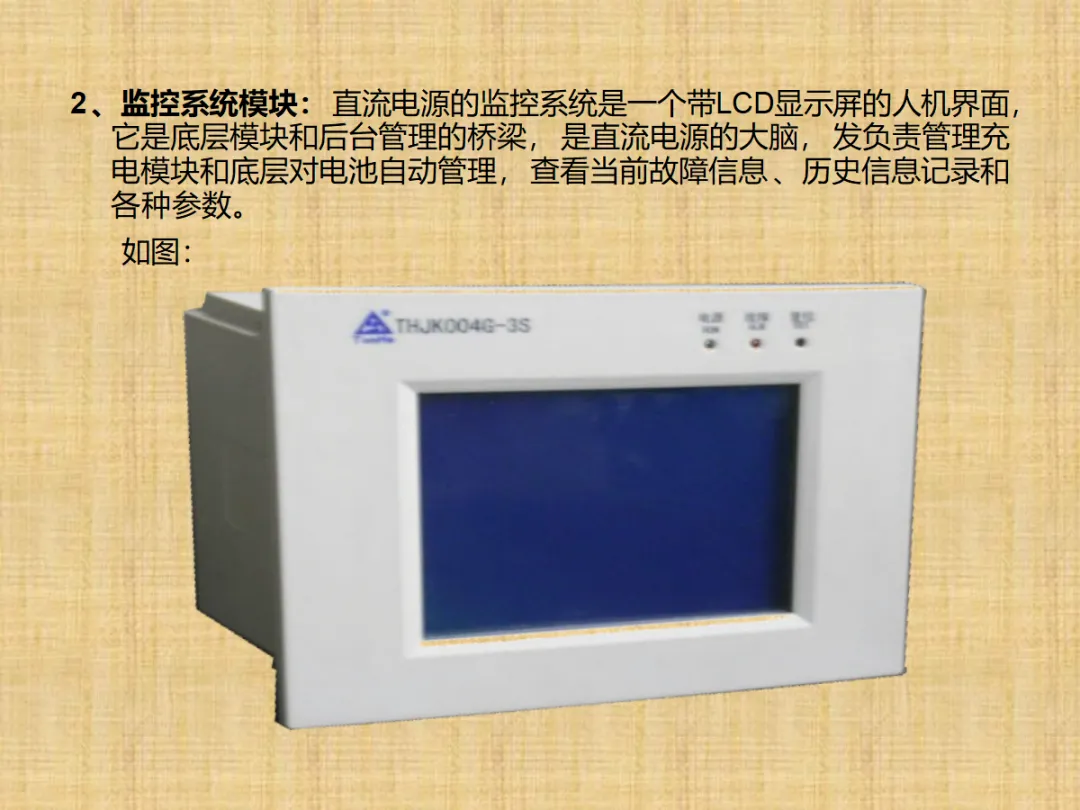

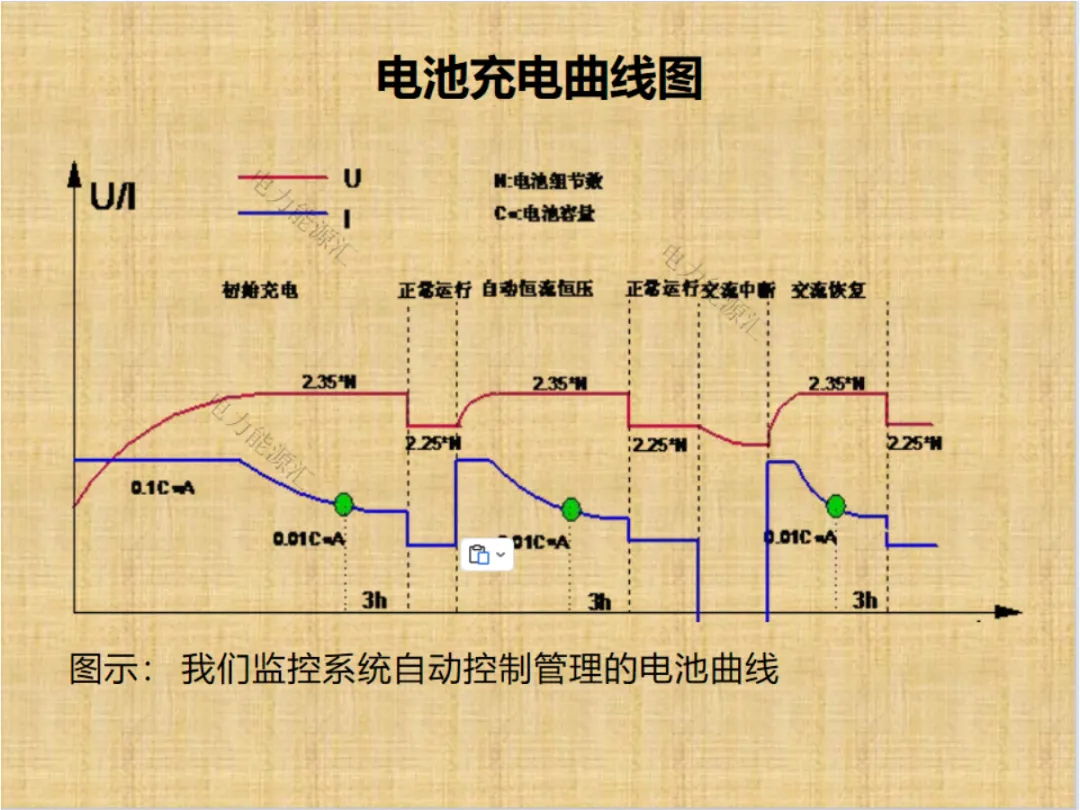

监控部分采用集散方式对系统进行监测和控制， 充电 、馈电的运 行参数 、充电模块的运行参数由综合监测模块采集处理， 然后通过串行通讯口把处理后的信息上报给监控模块， 有监控模块统一处理后显示在液晶屏上 。 同时可通过人机交互操作方式对系统进行设置和控制，若有需要还可接入远程监控 。监控模块还能对充电模块进行均/浮充 控制， 限流控制等， 以保证电池的正常充电， 延长电池寿命。
