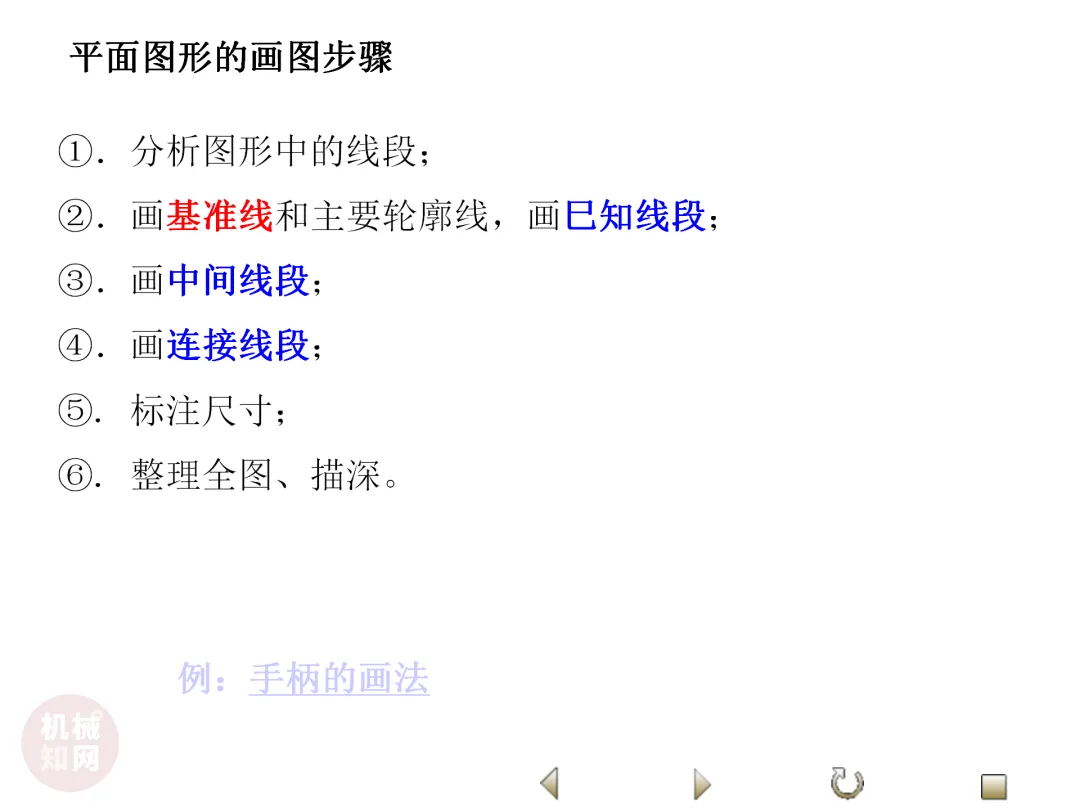

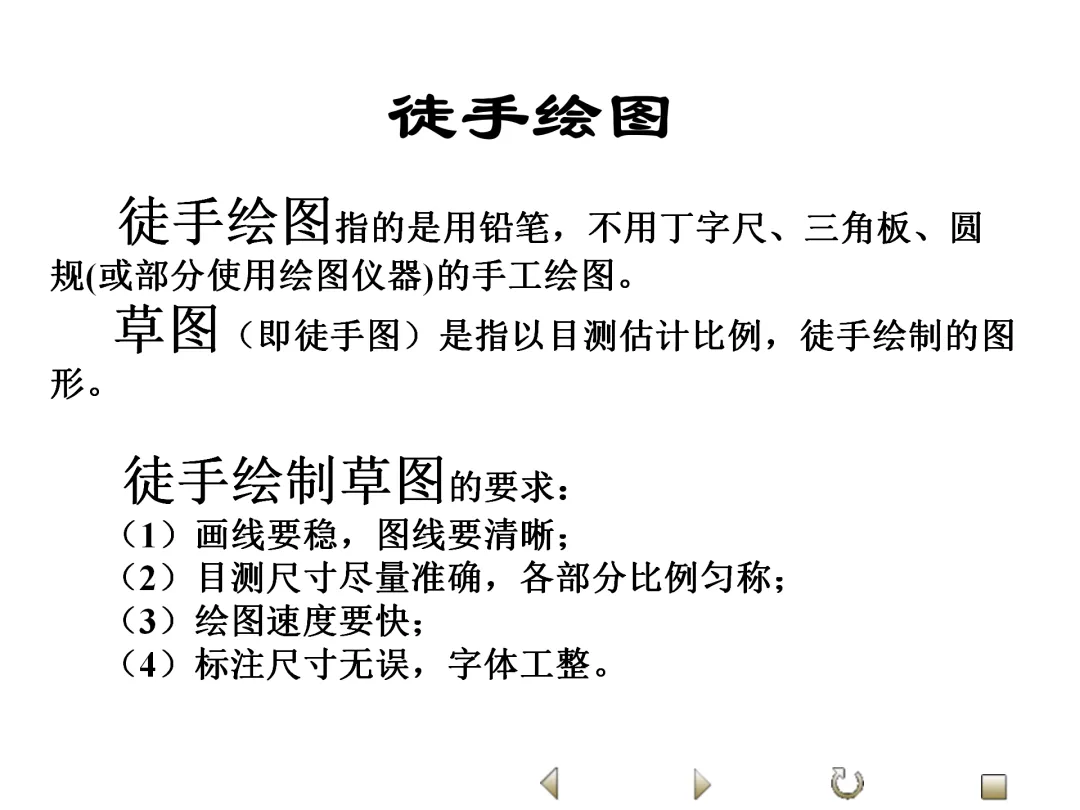

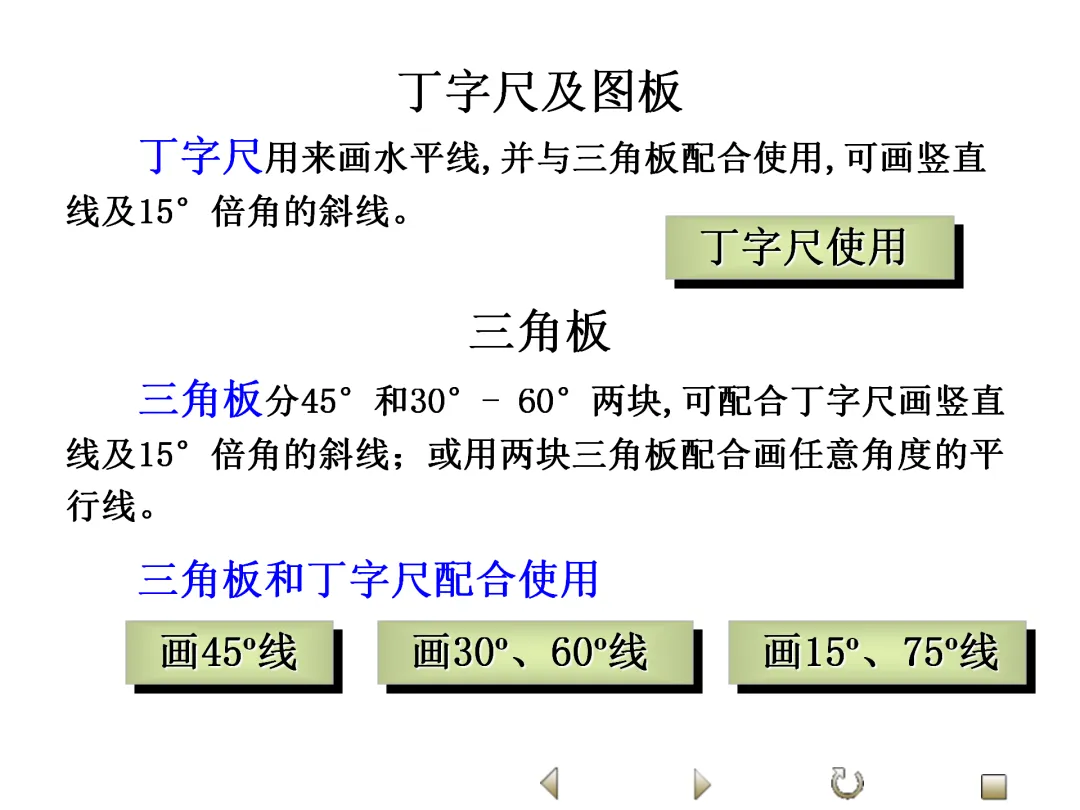

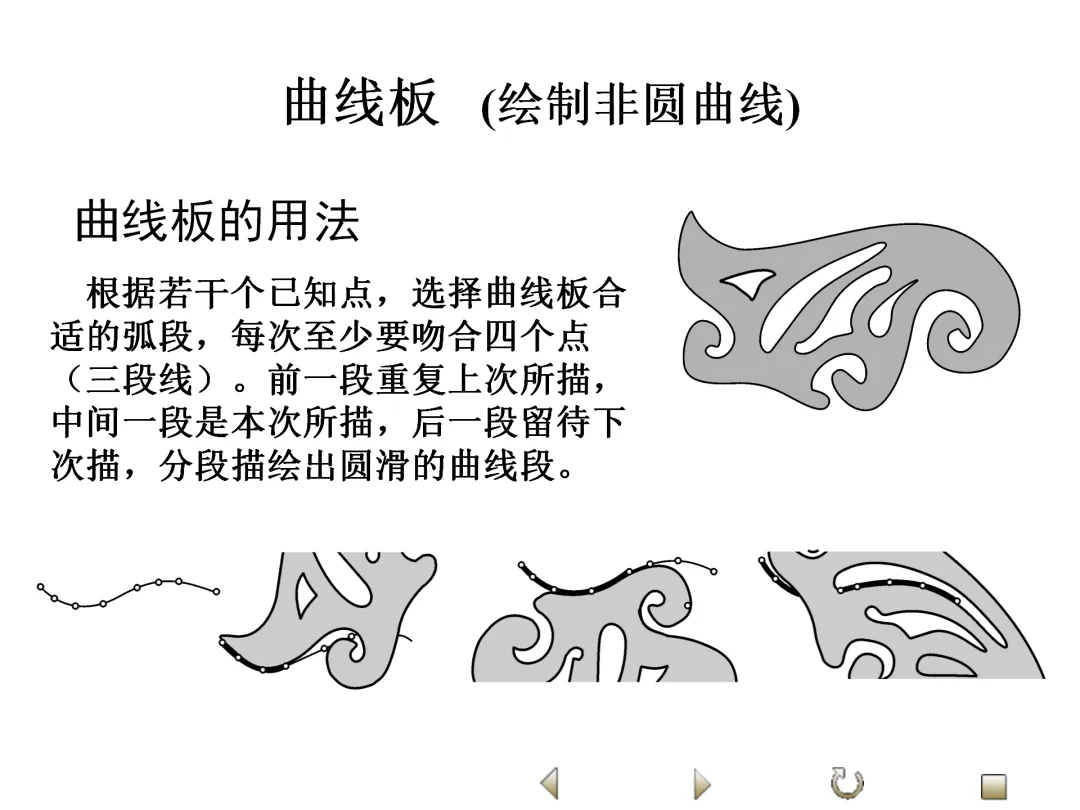

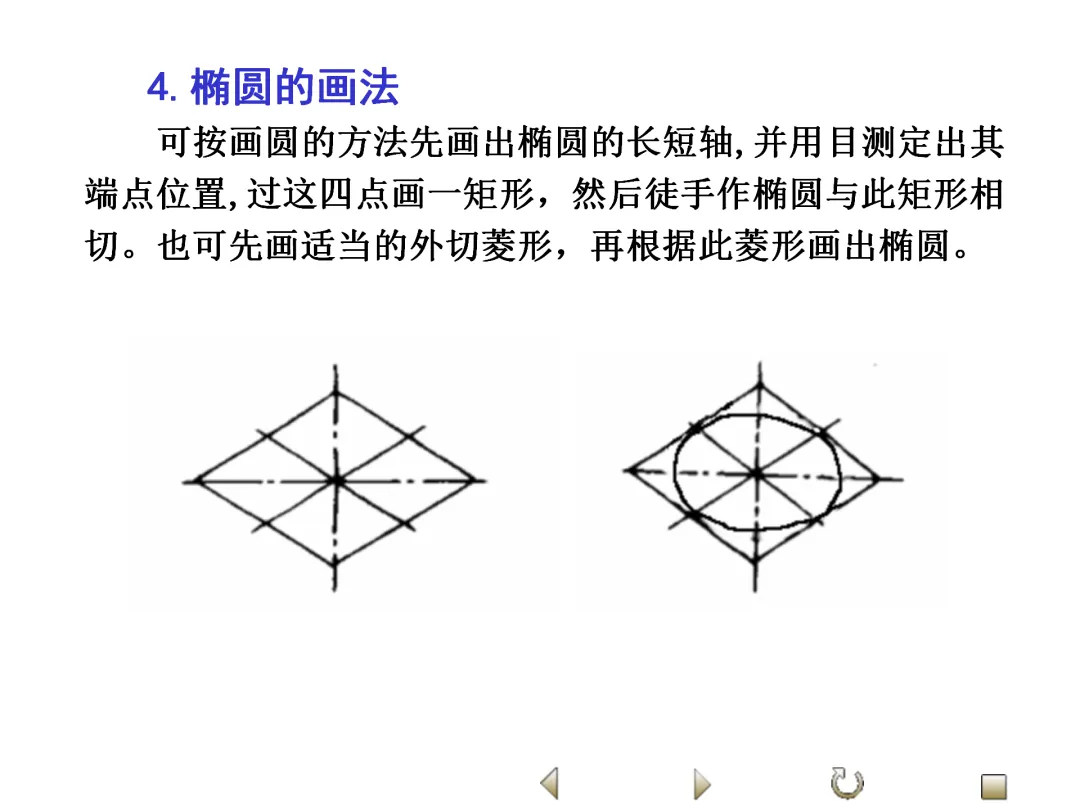

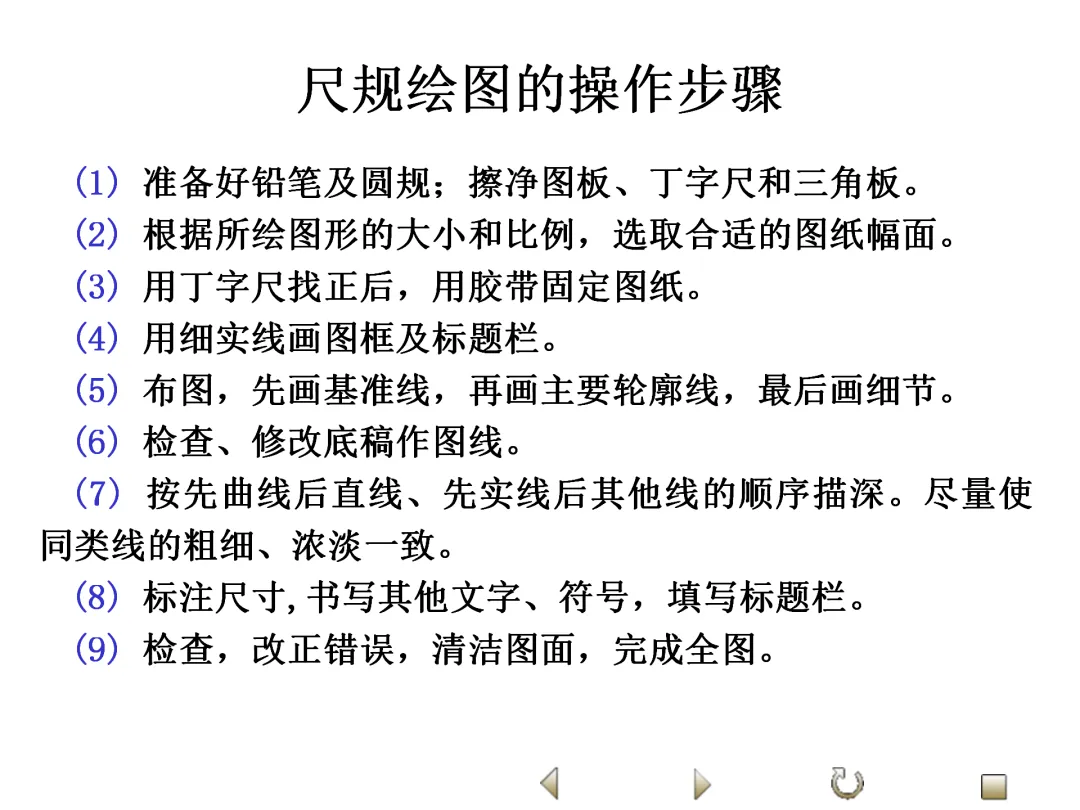

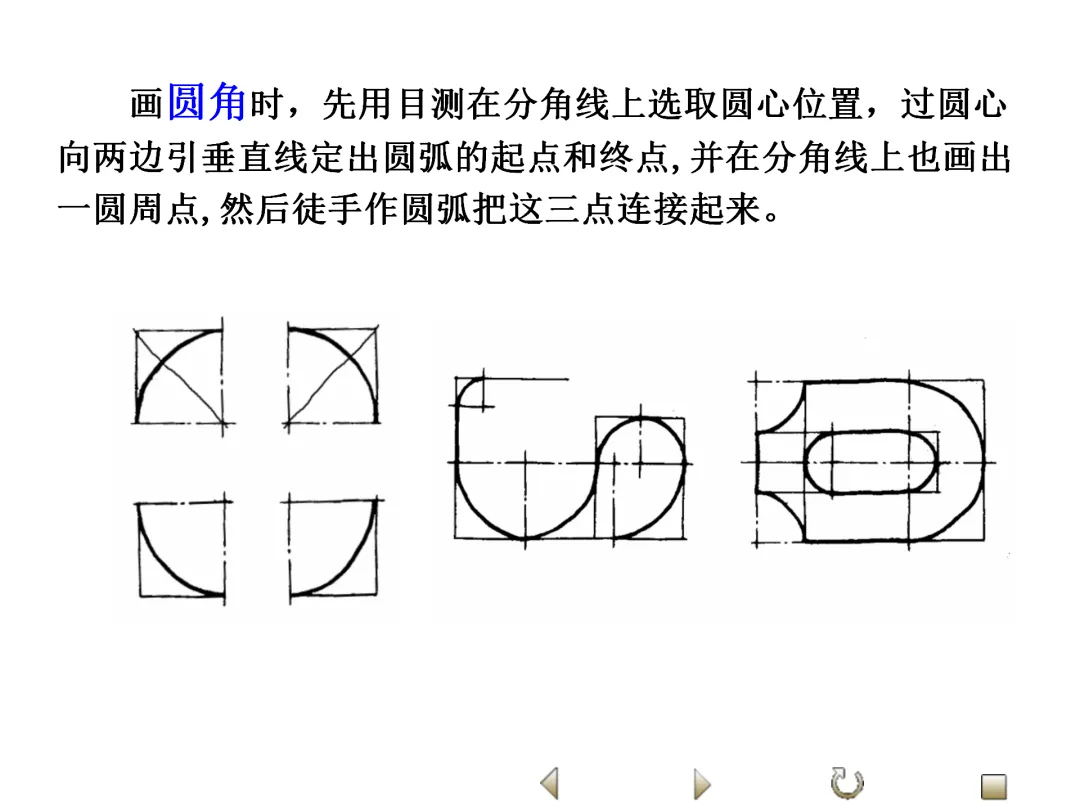

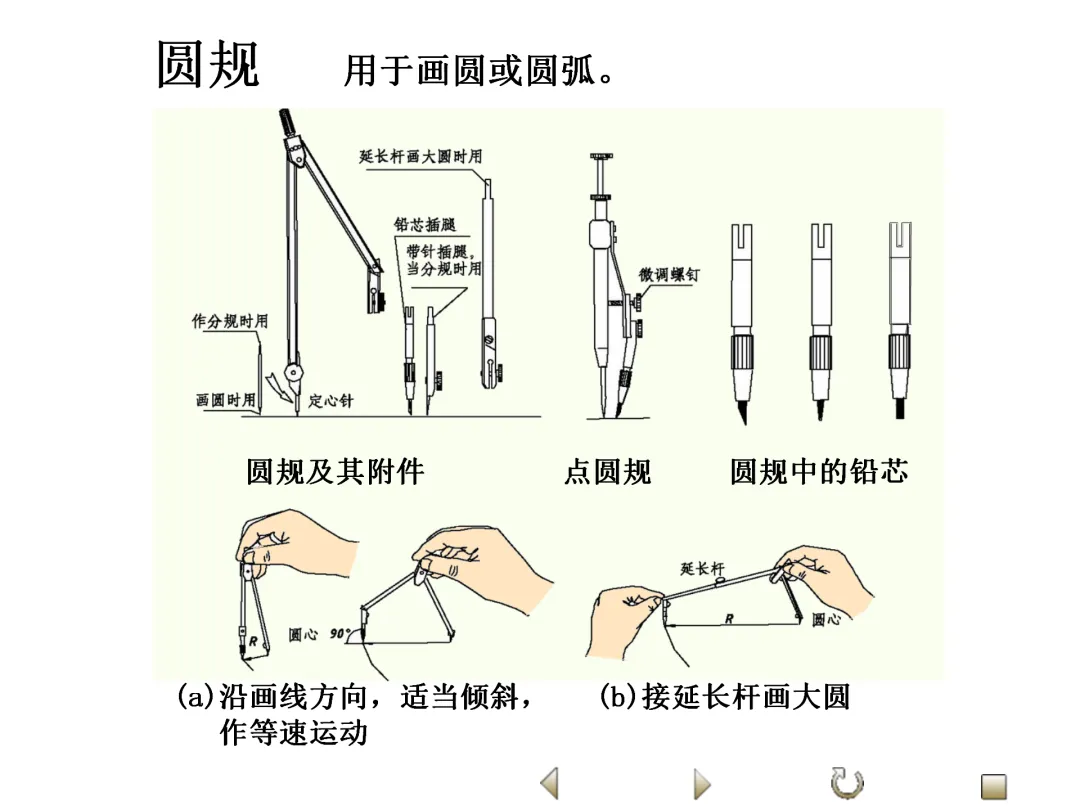

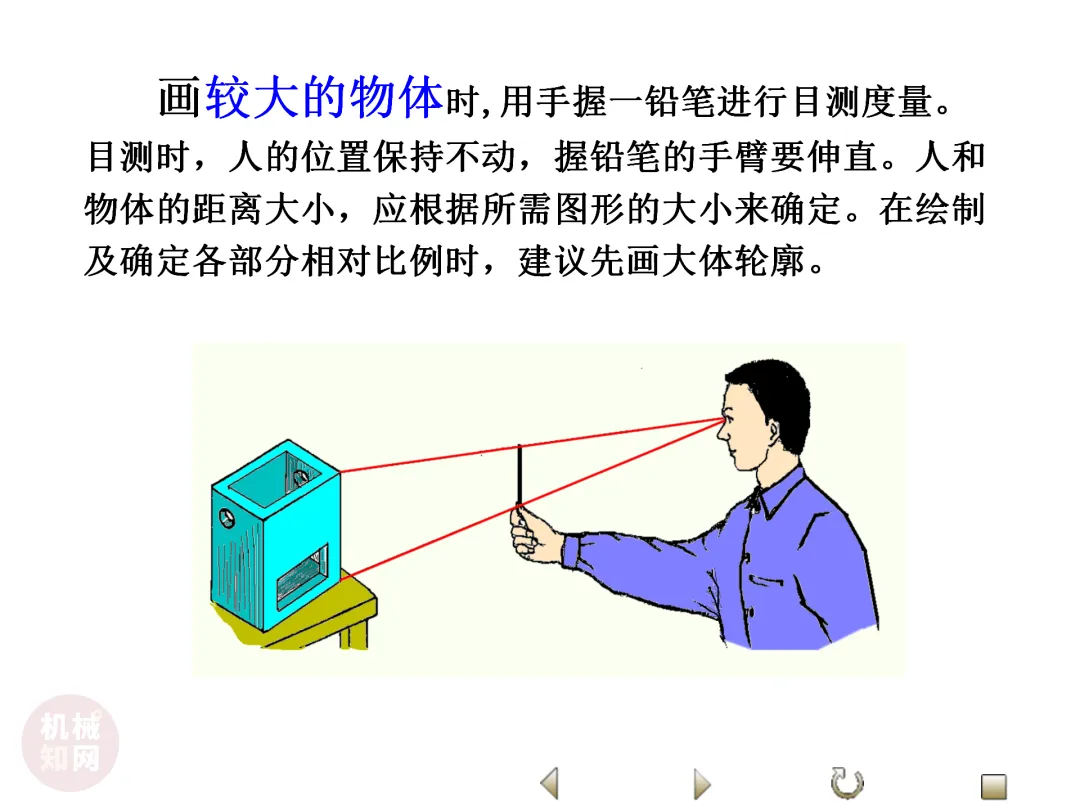

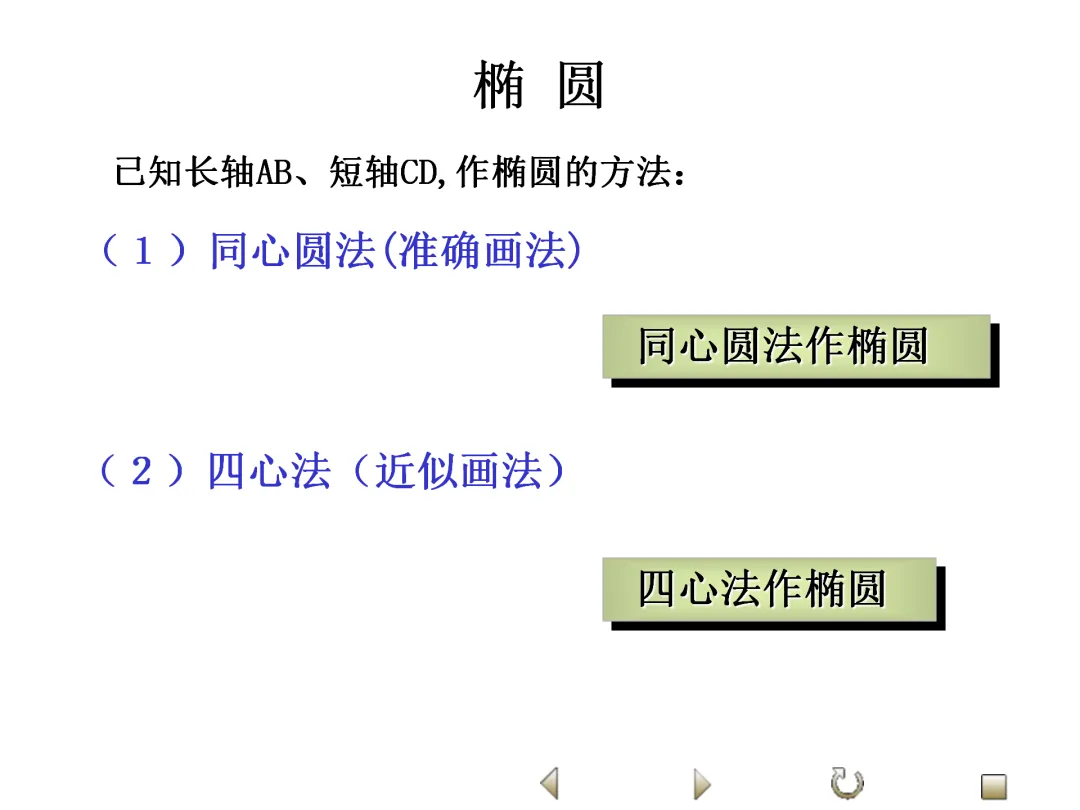

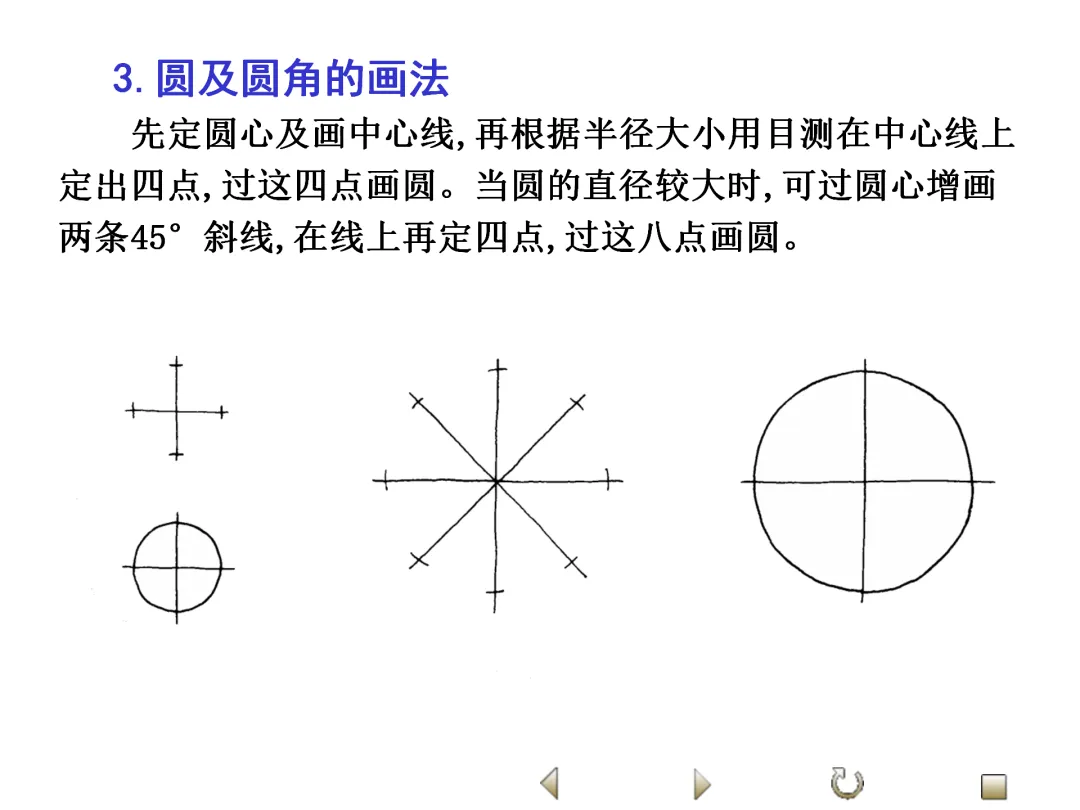

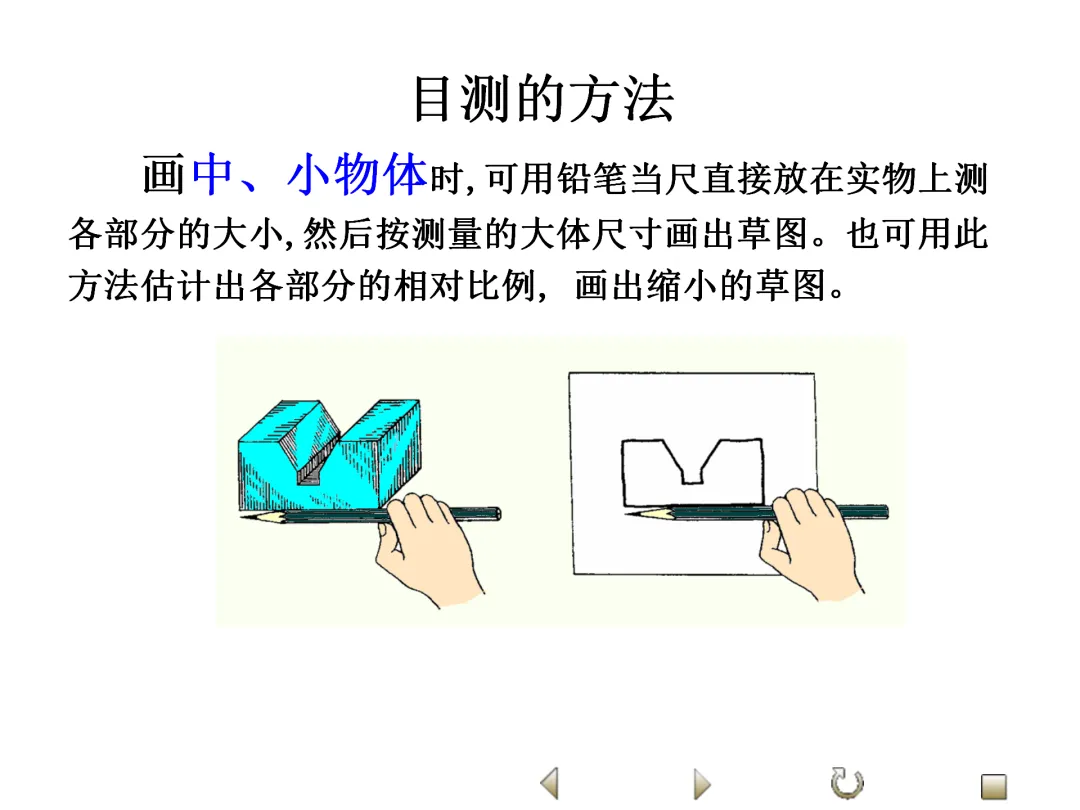

国家标准《机械制图》经典课件.pptx

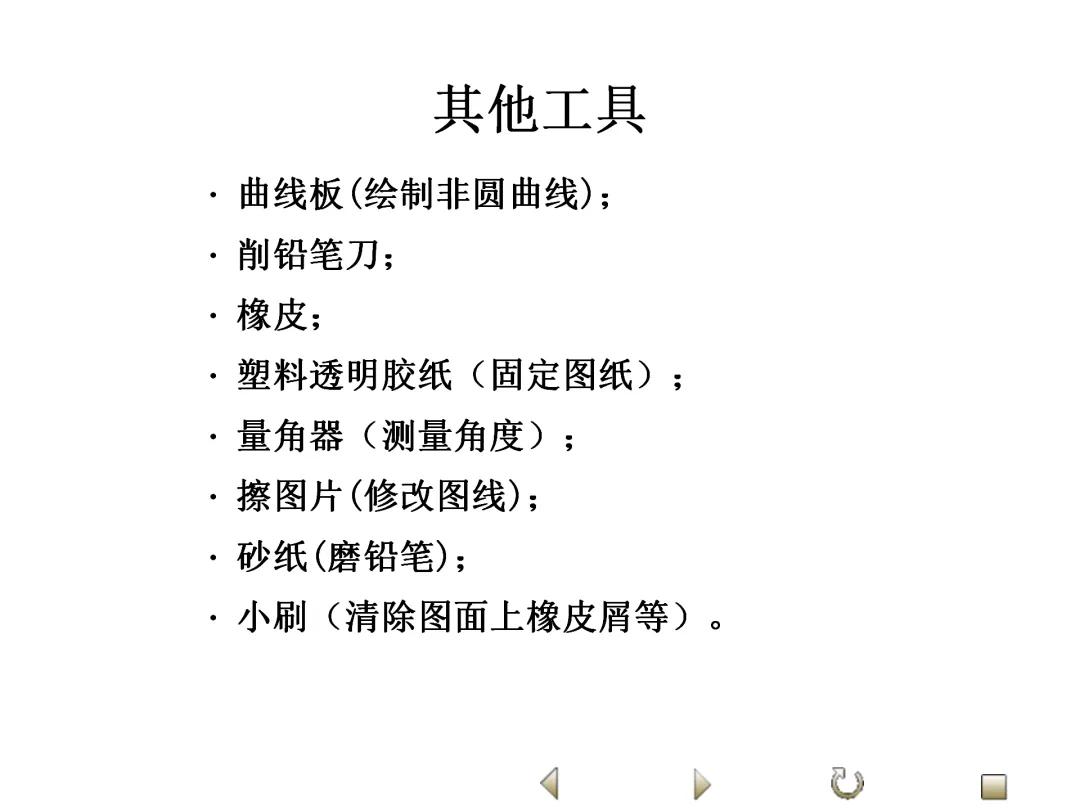

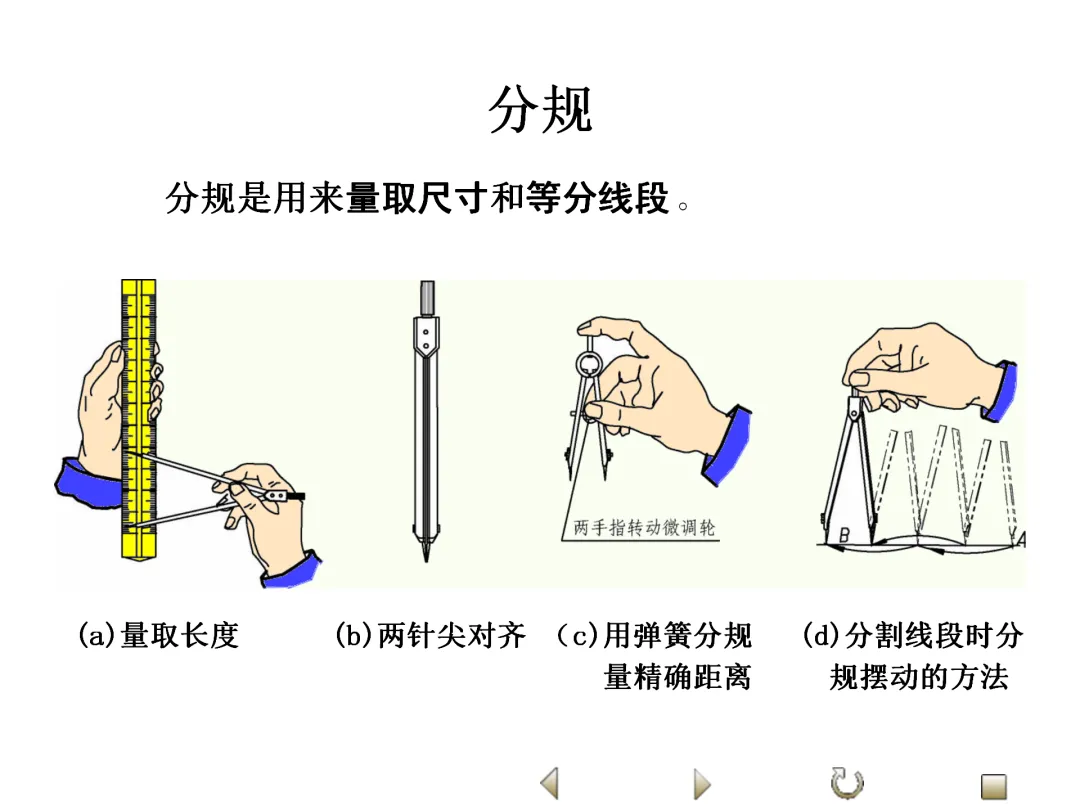

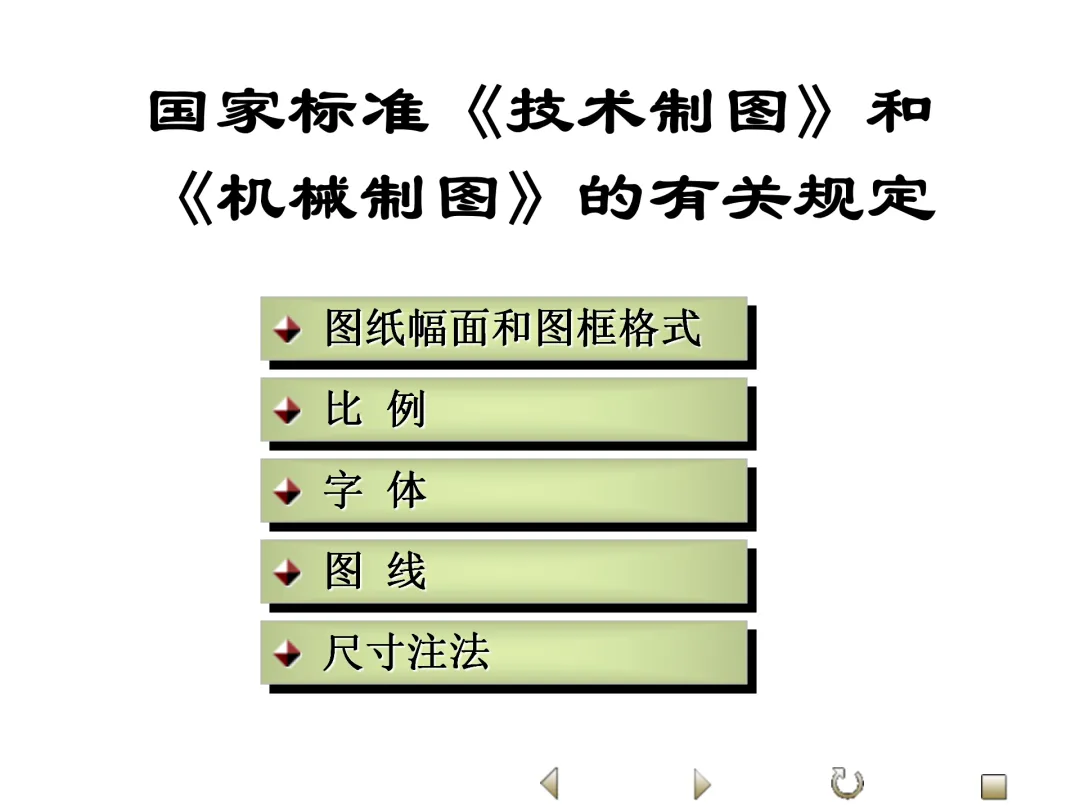

一、标准体系与关系

《技术制图》是面向各行业的上层通用标准，《机械制图》则是在其基础上针对机械行业特点制定的具体补充，两者为上下级依从关系。当规定不一致时，应执行《技术制图》标准。

现行核心标准包括：GB/T14689-2022《图纸幅面和格式》、GB/T14691-2021《字体》、GB/T4458.4-2025《尺寸注法》等，绘图时应优先采用最新版本。

二、图纸幅面与格式

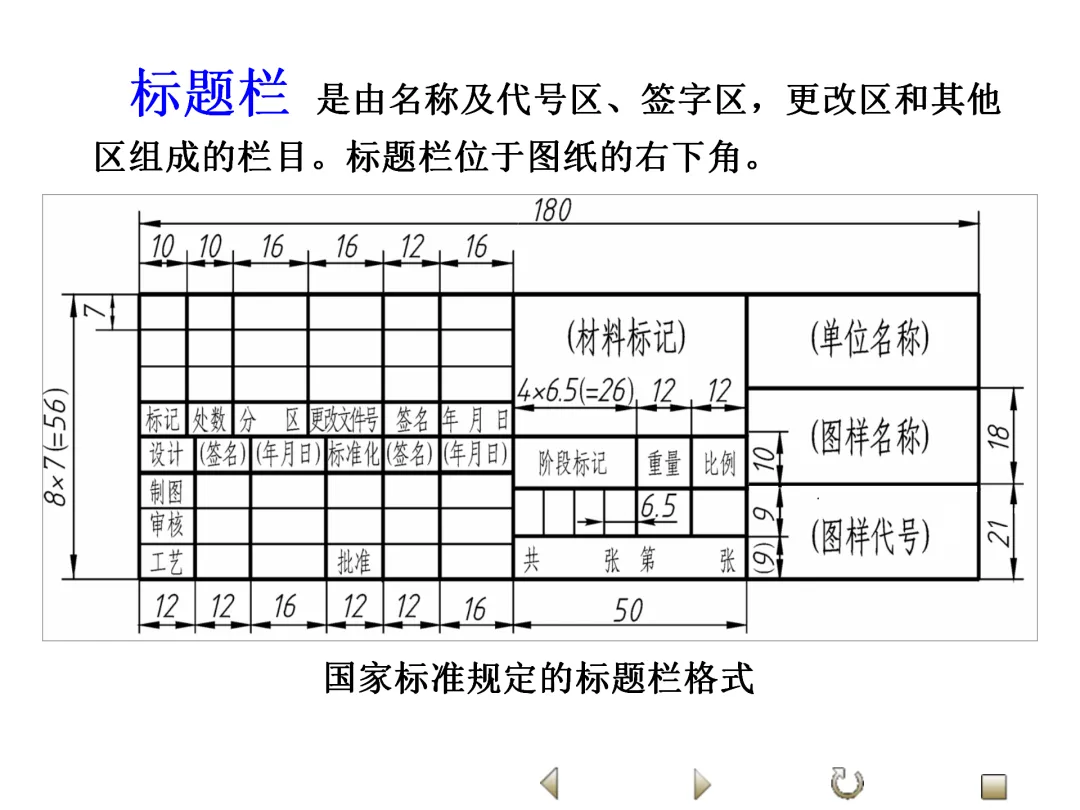

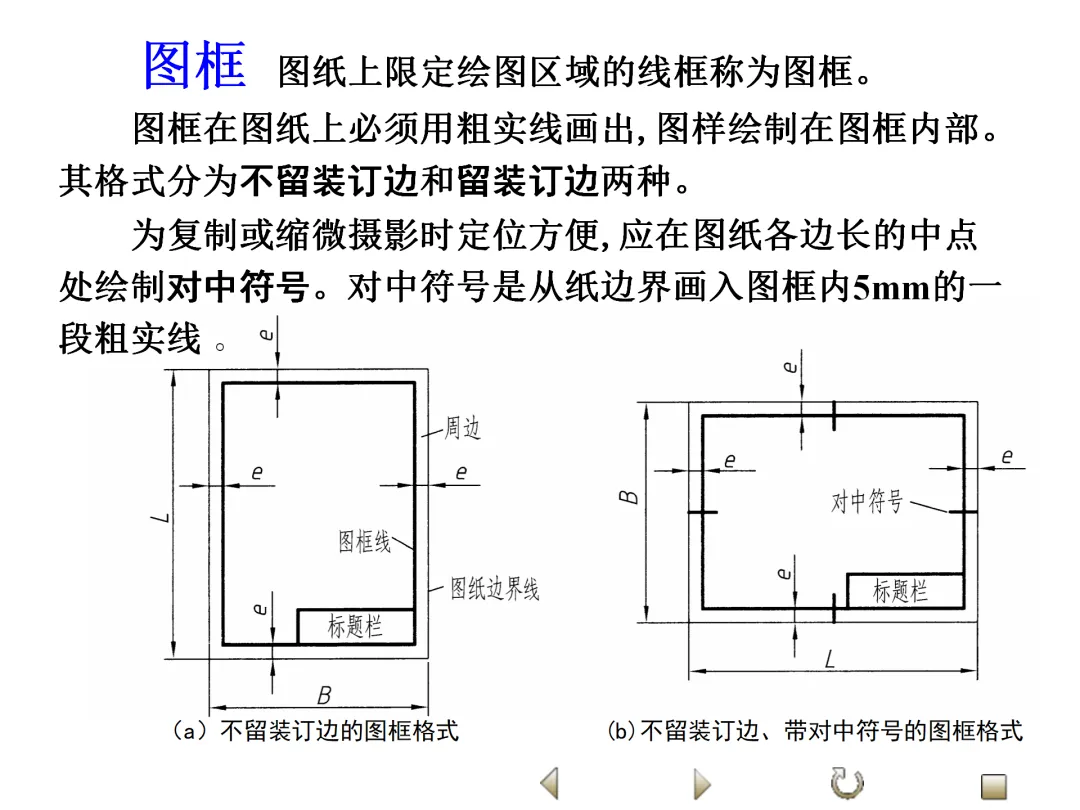

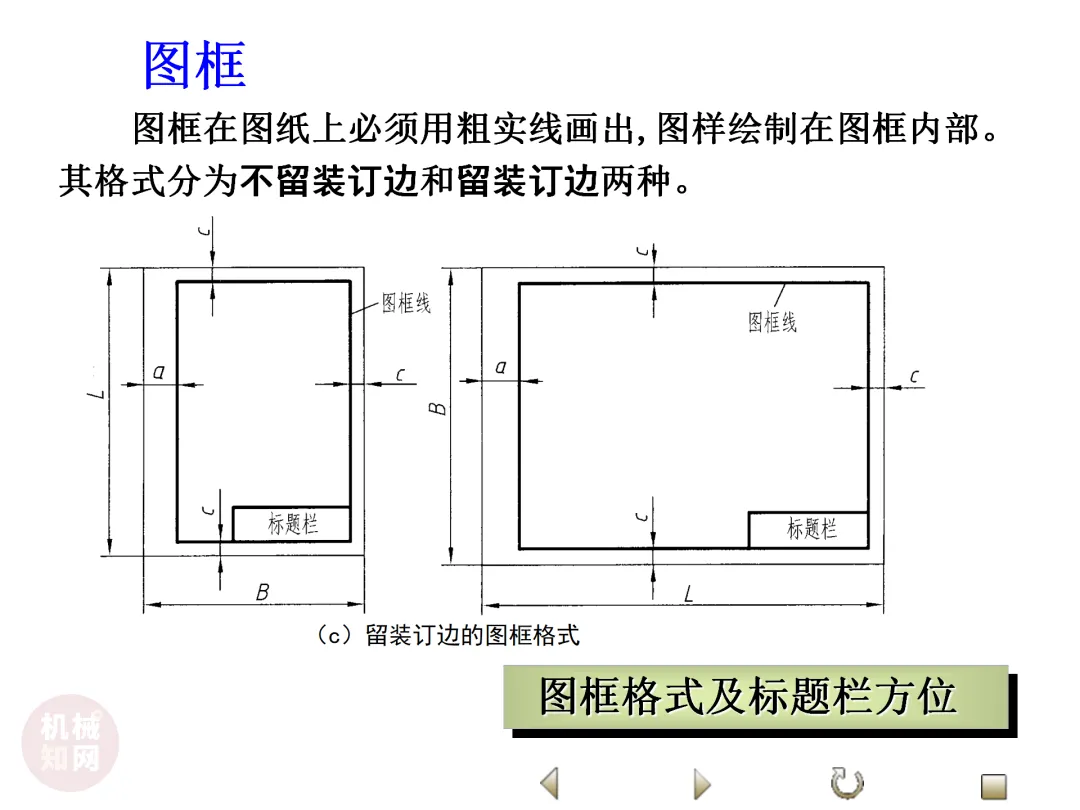

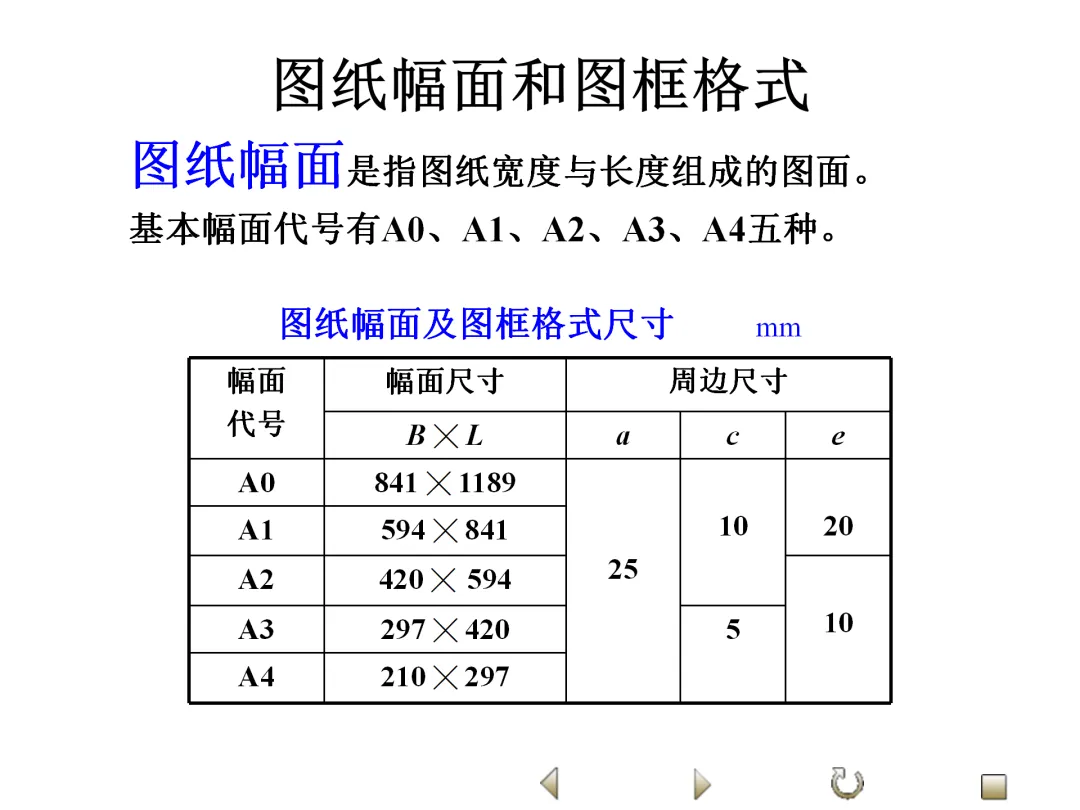

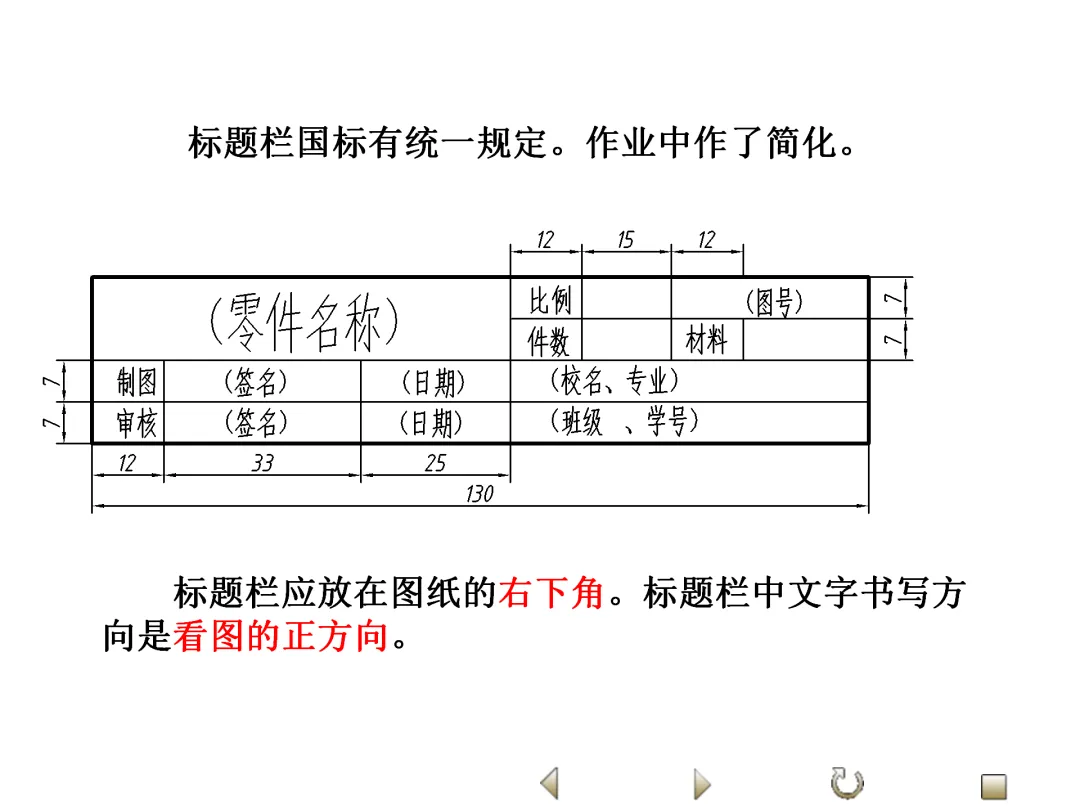

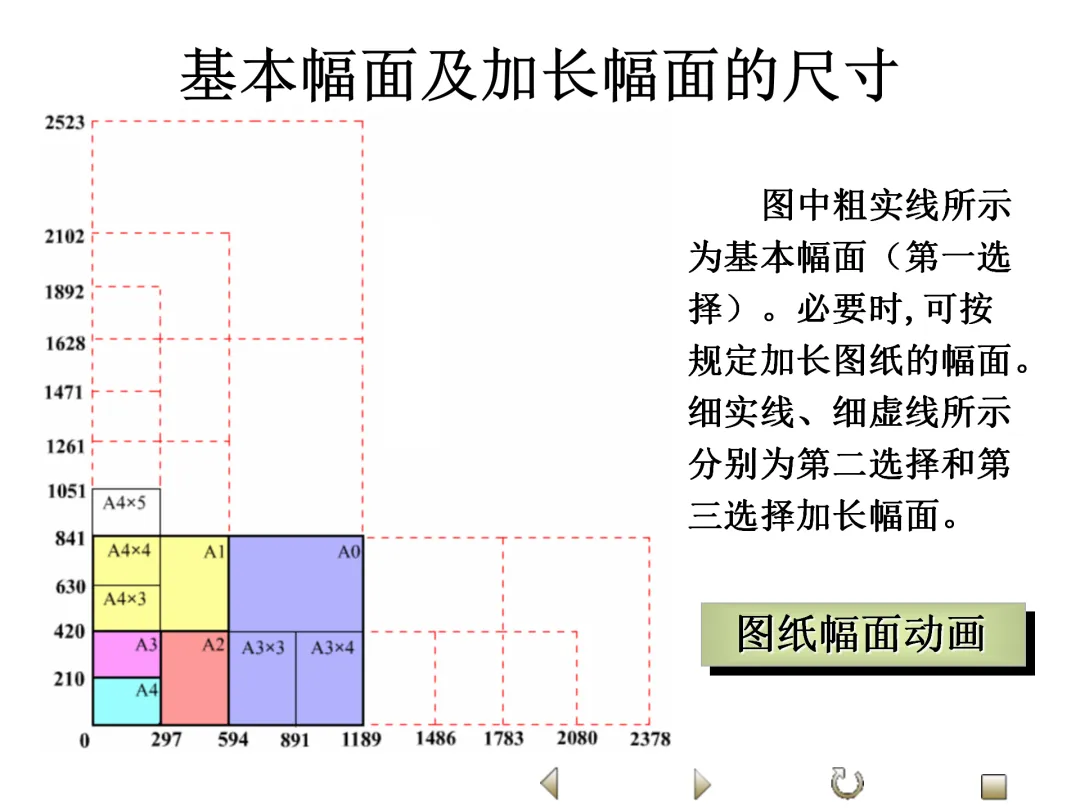

图纸基本幅面为A0～A4五种，A1是A0的一半，依此类推。图框用粗实线绘制，分留装订边和不留装订边两种，同一产品仅采用一种格式。标题栏位于图纸右下角，包含图样名称、图号、材料、签名等信息。

三、比例与字体

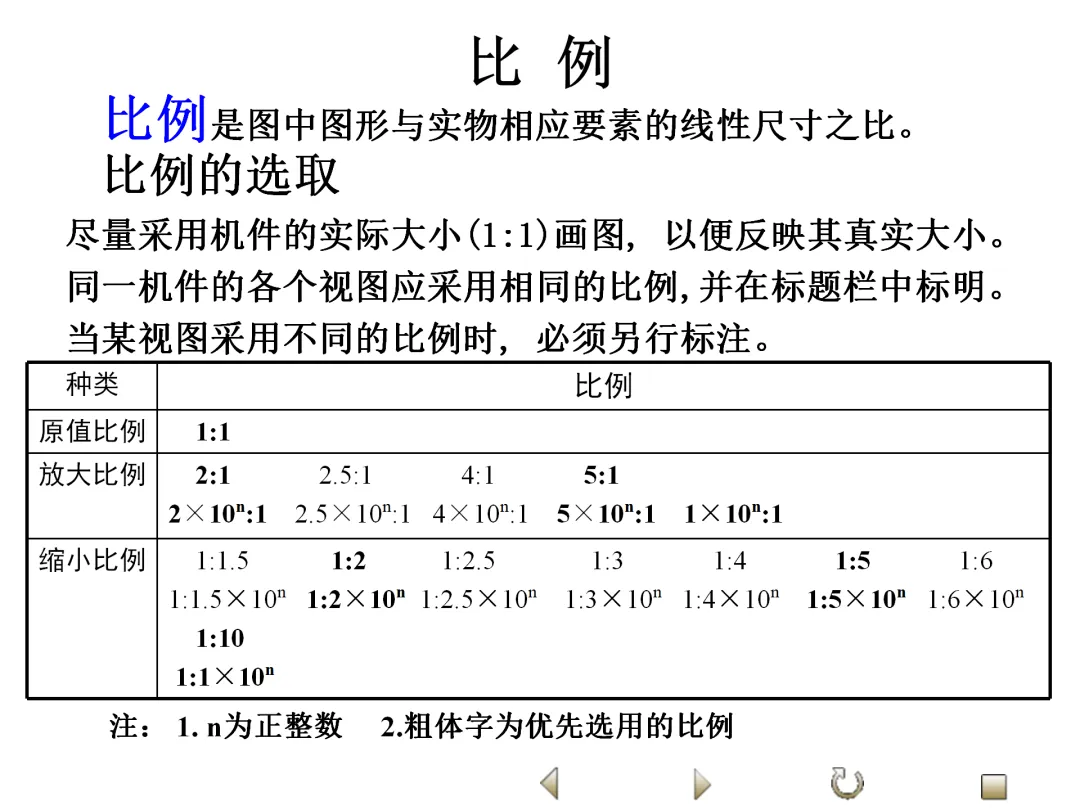

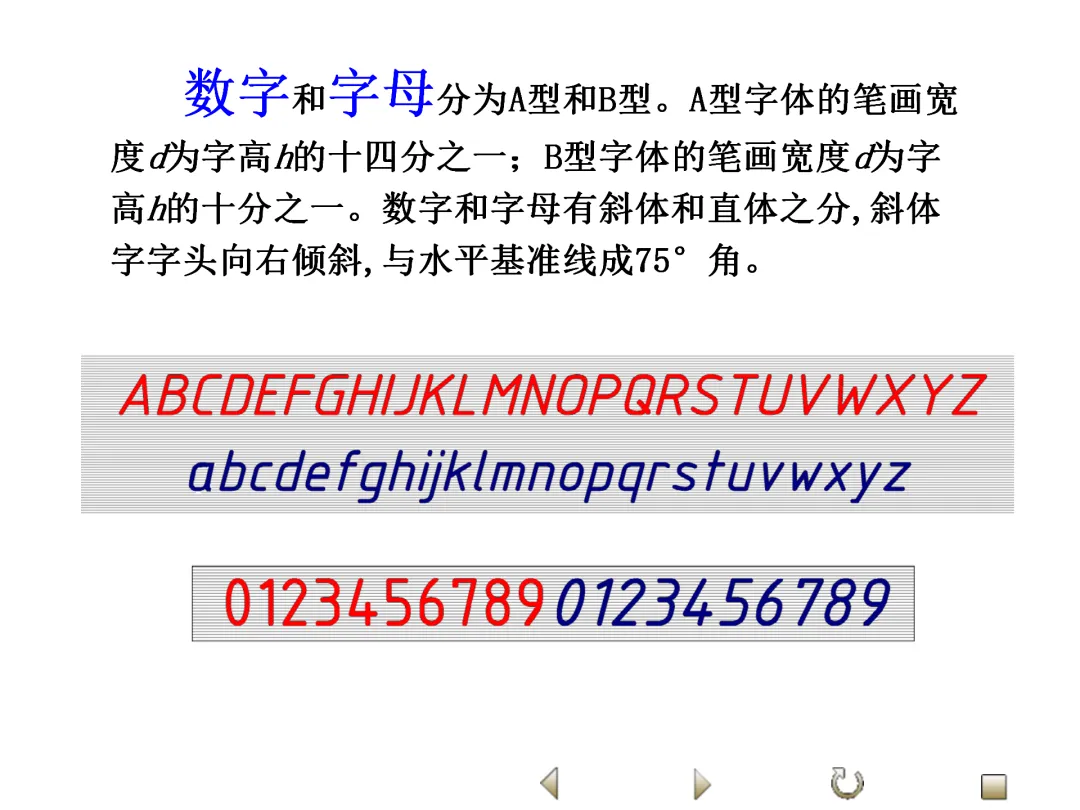

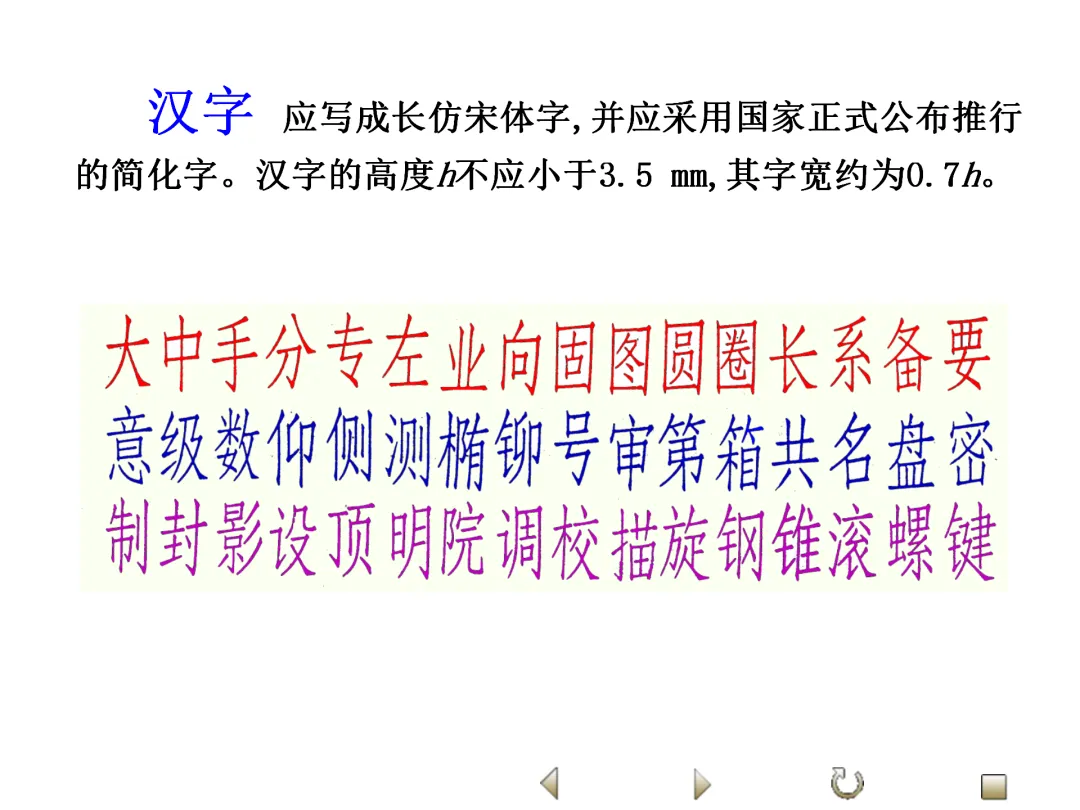

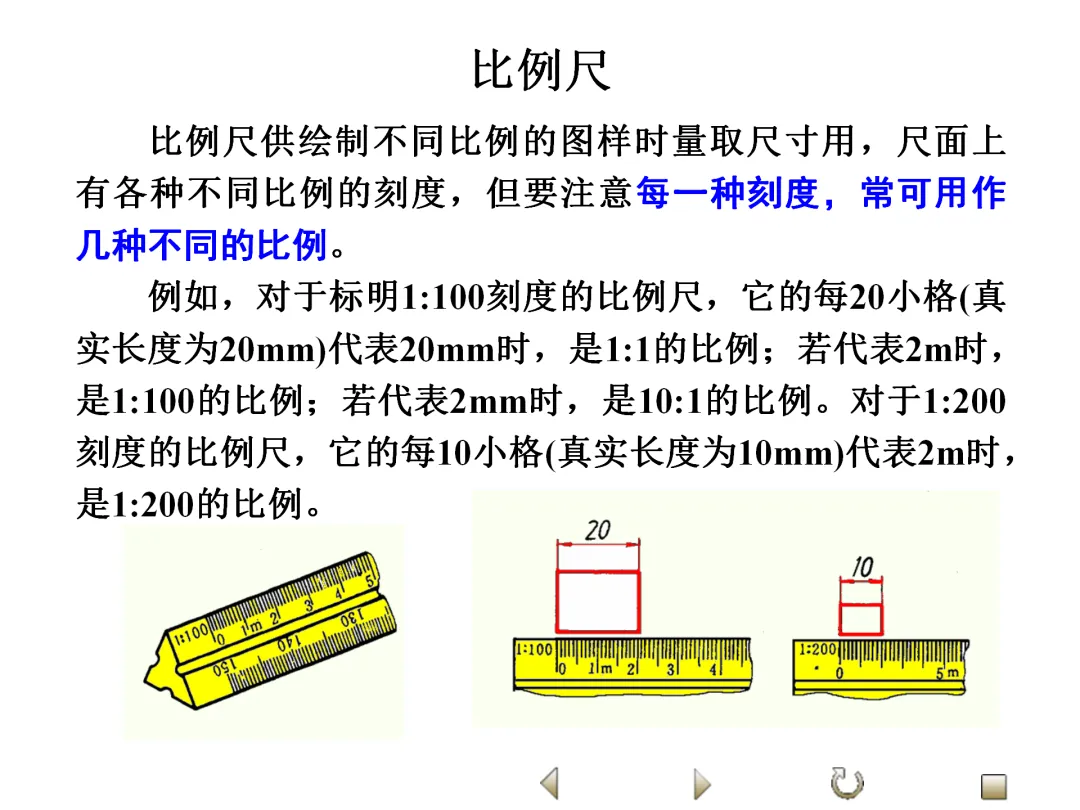

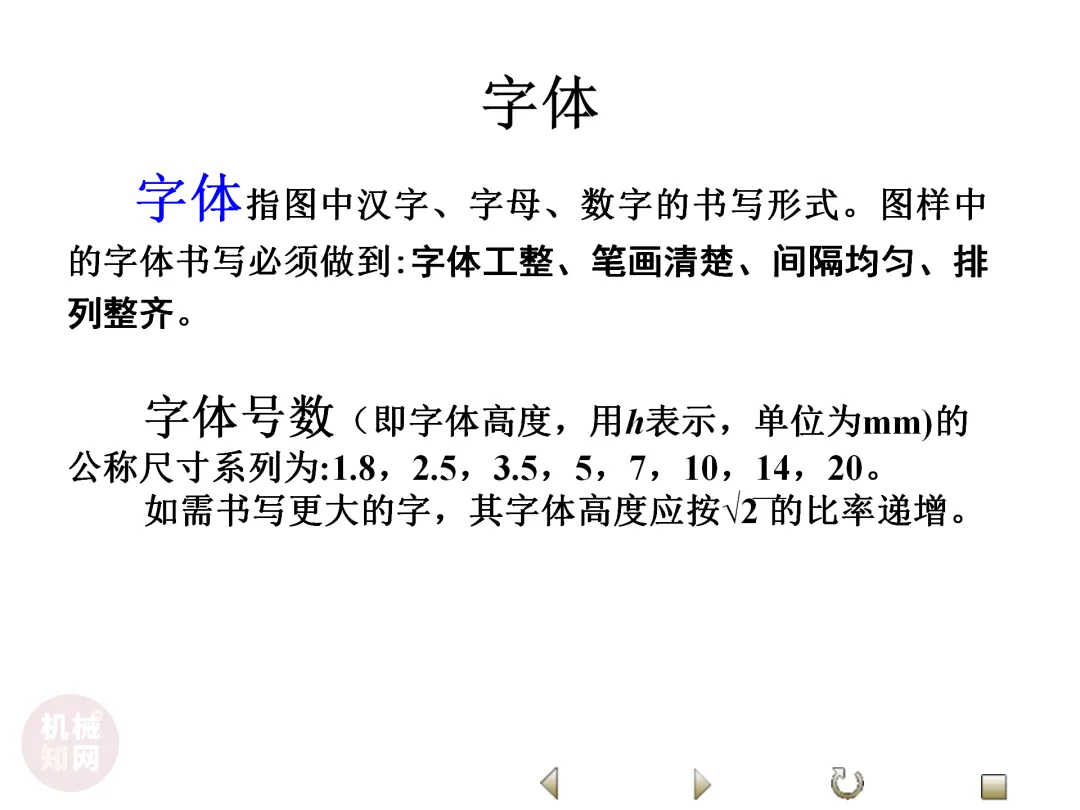

比例分为原值（1:1）、放大（如2:1）和缩小（如1:2），优先采用1:1。汉字写成长仿宋体，字高不小于3.5mm；字母和数字多采用斜体，字头向右倾斜75°。字体高度系列为1.8、2.5、3.5、5、7、10、14、20mm，同一图样字体样式须统一。

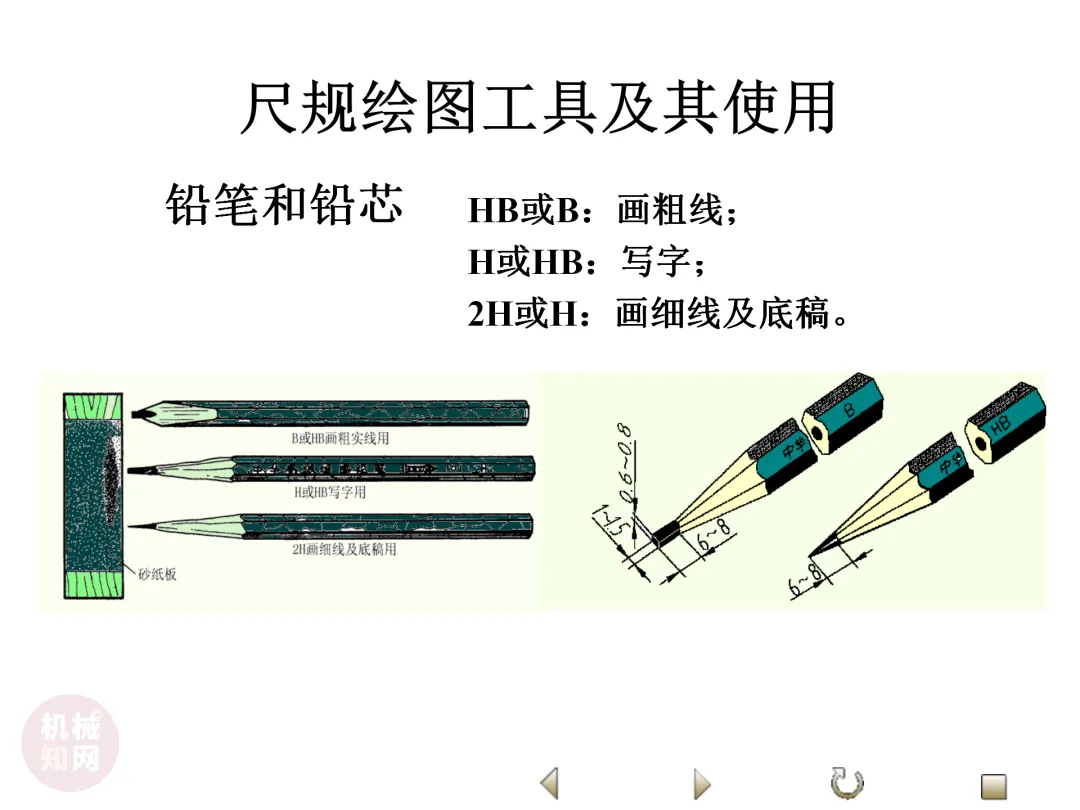

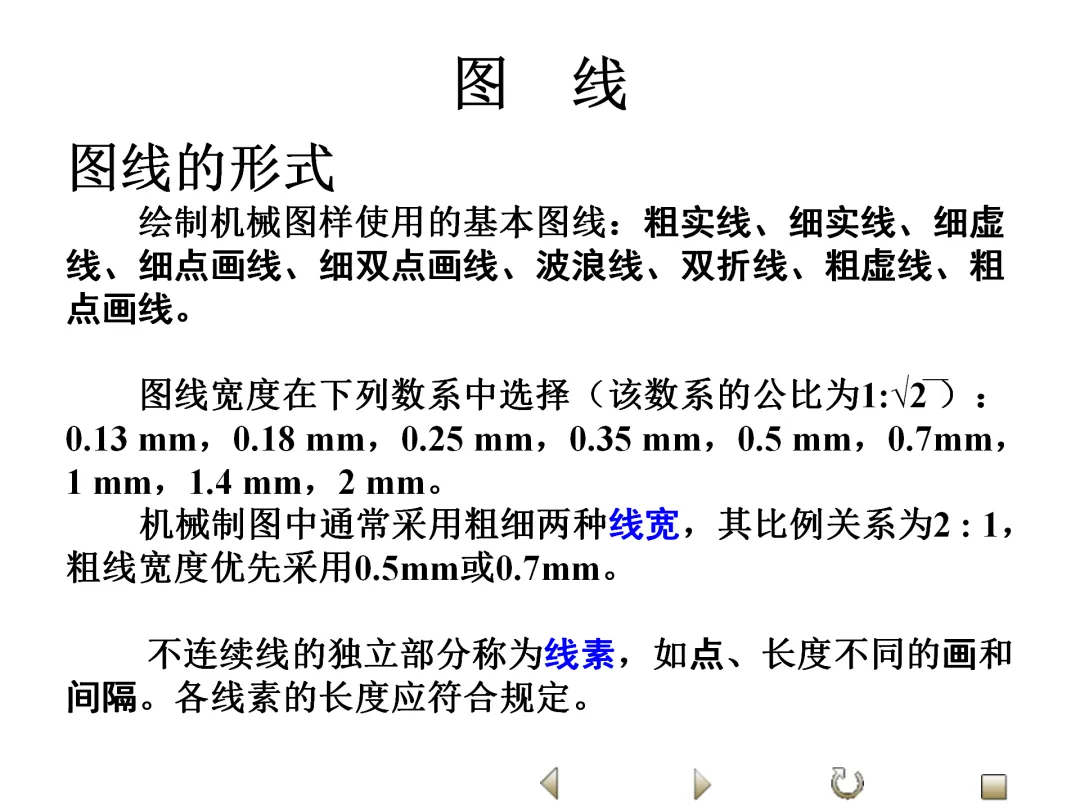

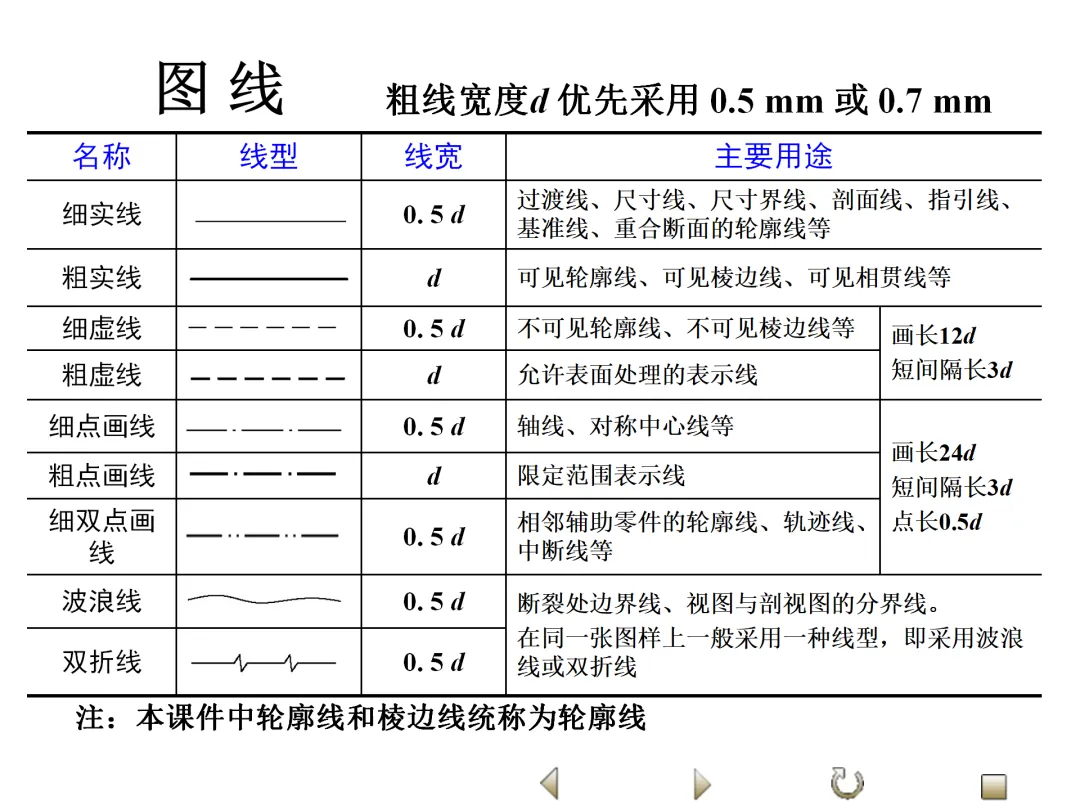

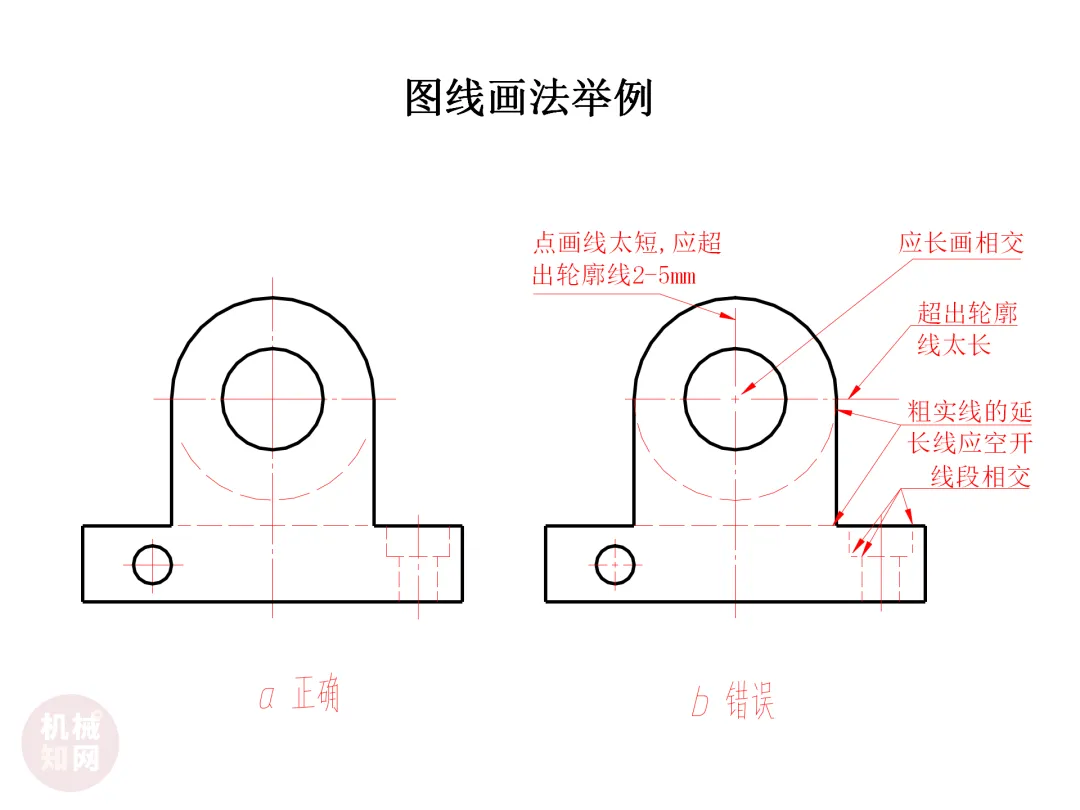

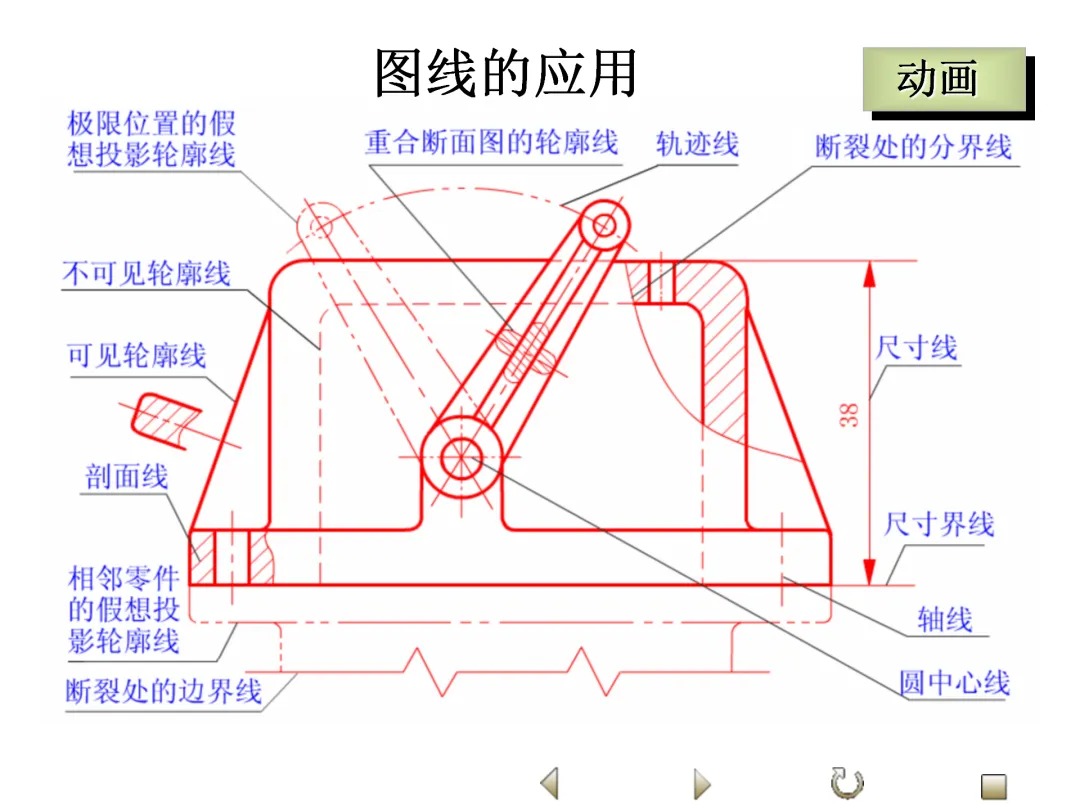

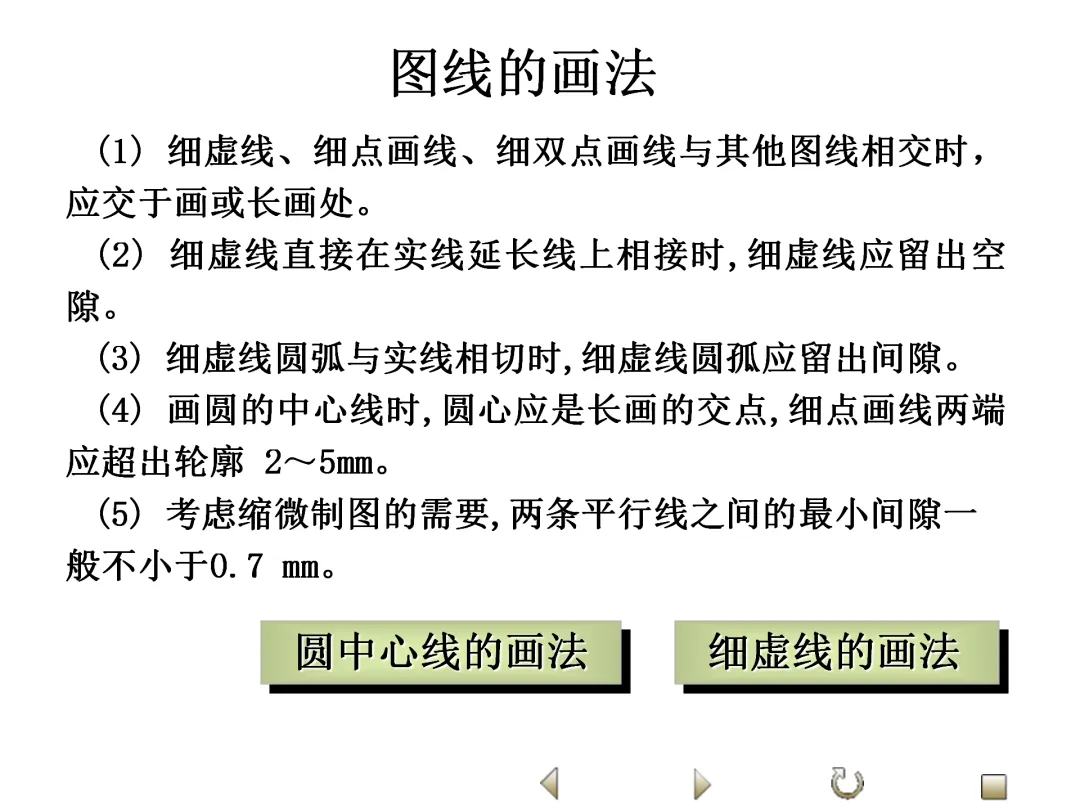

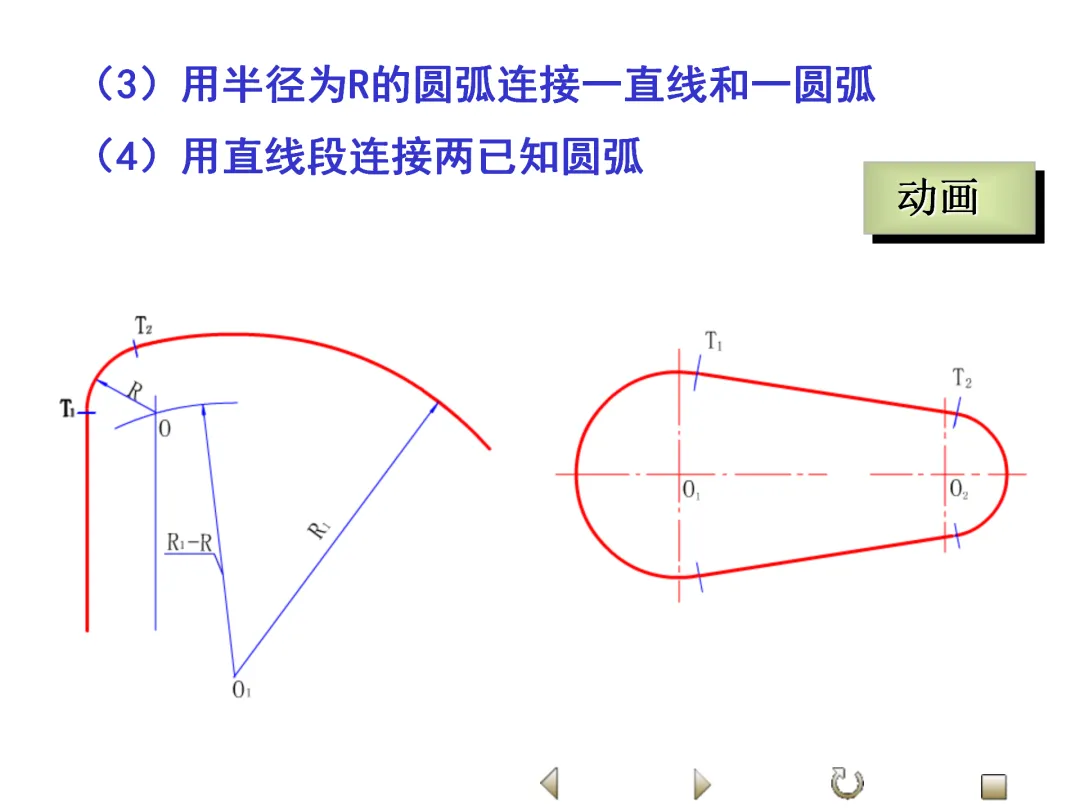

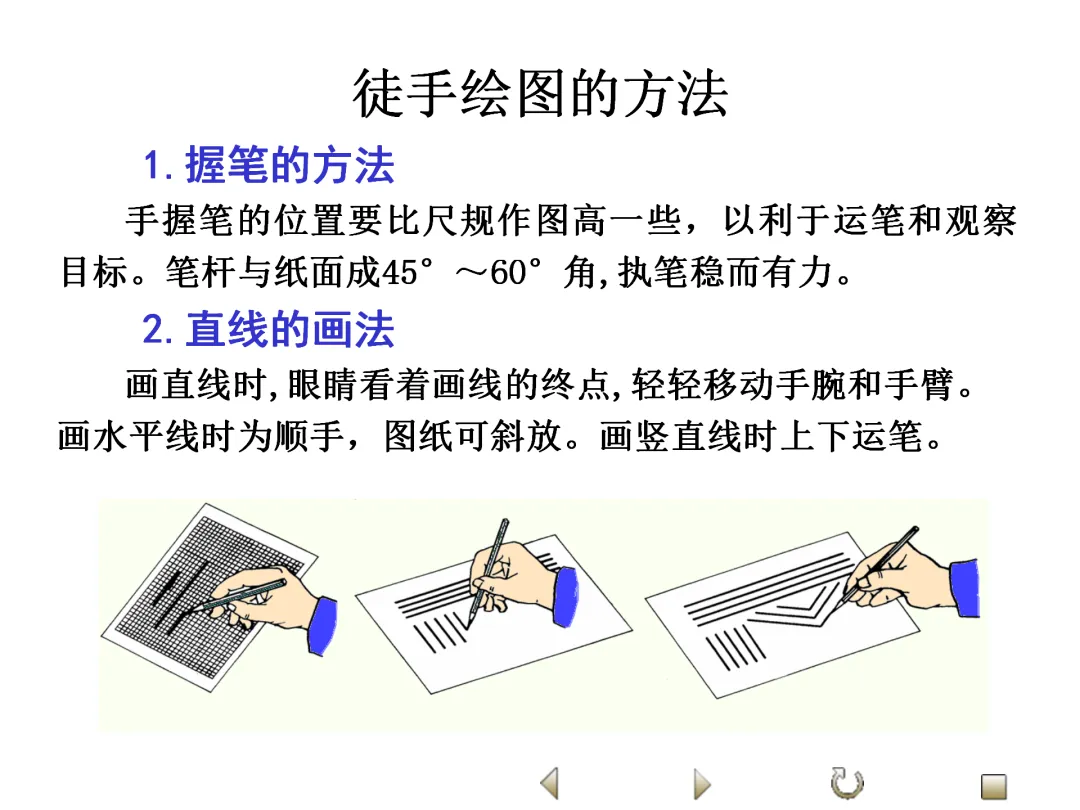

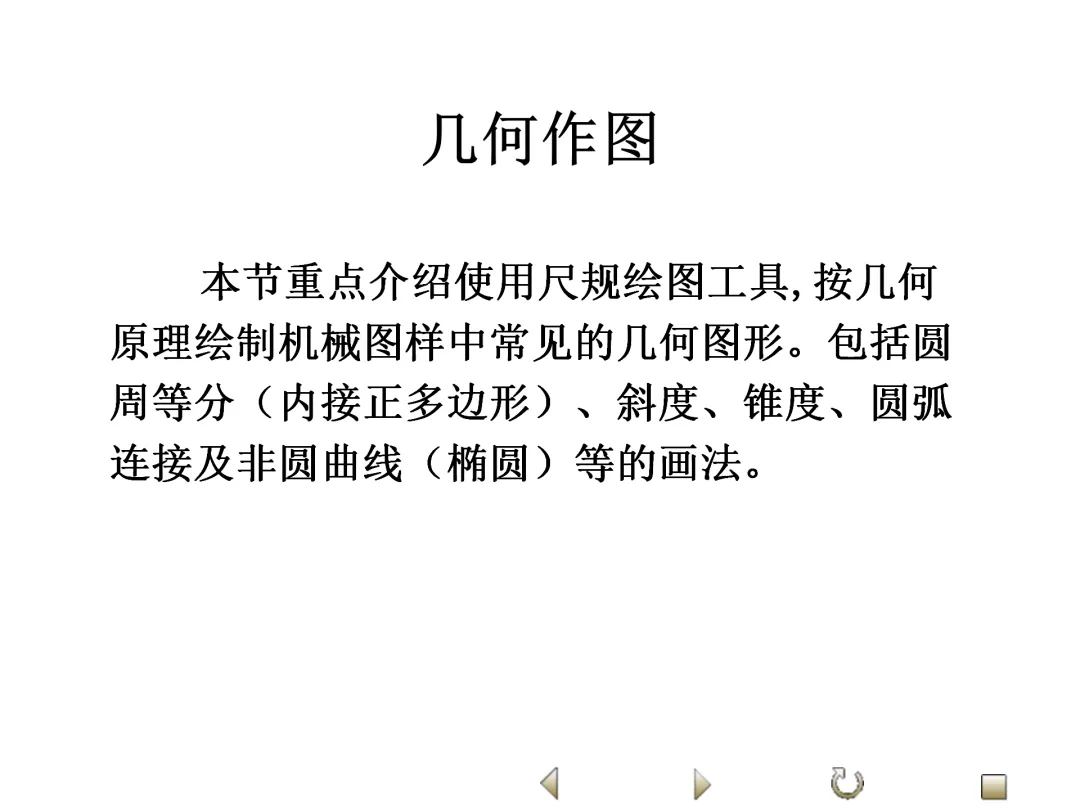

图线分粗、细两种，粗线宽d在0.5～2mm之间选取，细线宽为d/2。粗实线画可见轮廓，细虚线画不可见轮廓，细点画线画轴线、对称中心线。画法要点：点画线首末应为长画，虚线与其他线相交时应在线段处相交，虚线作为粗实线延长线应留间隙。

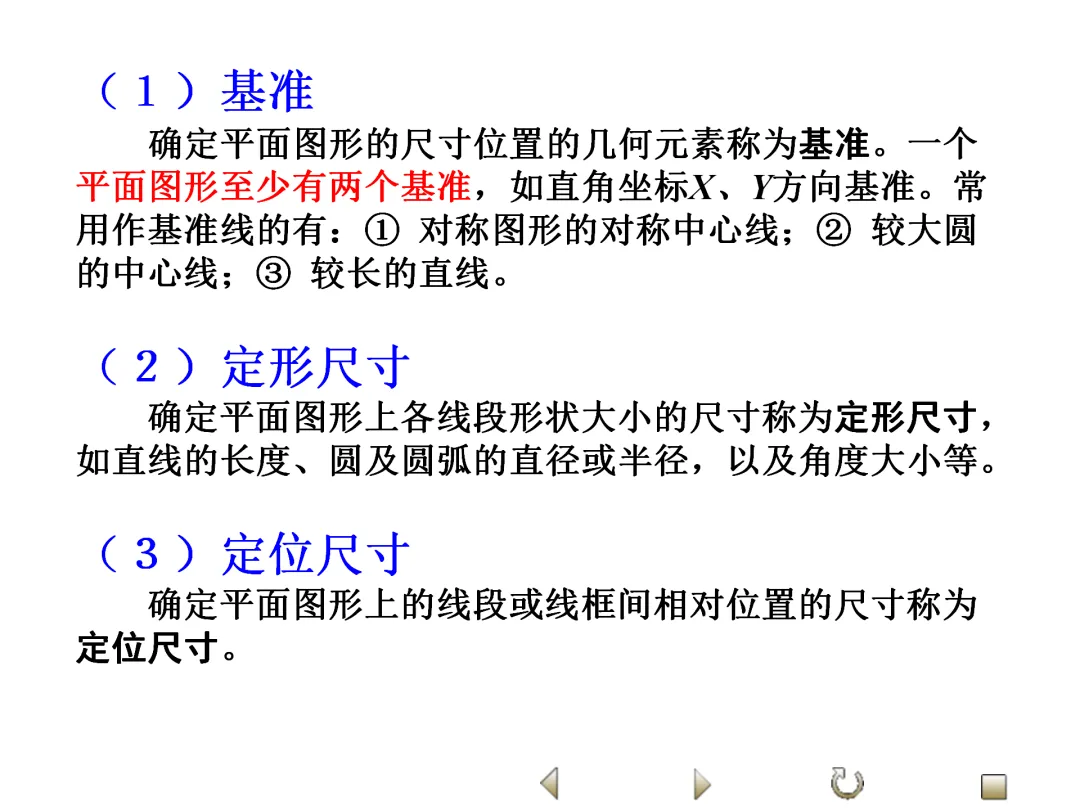

五、尺寸注法

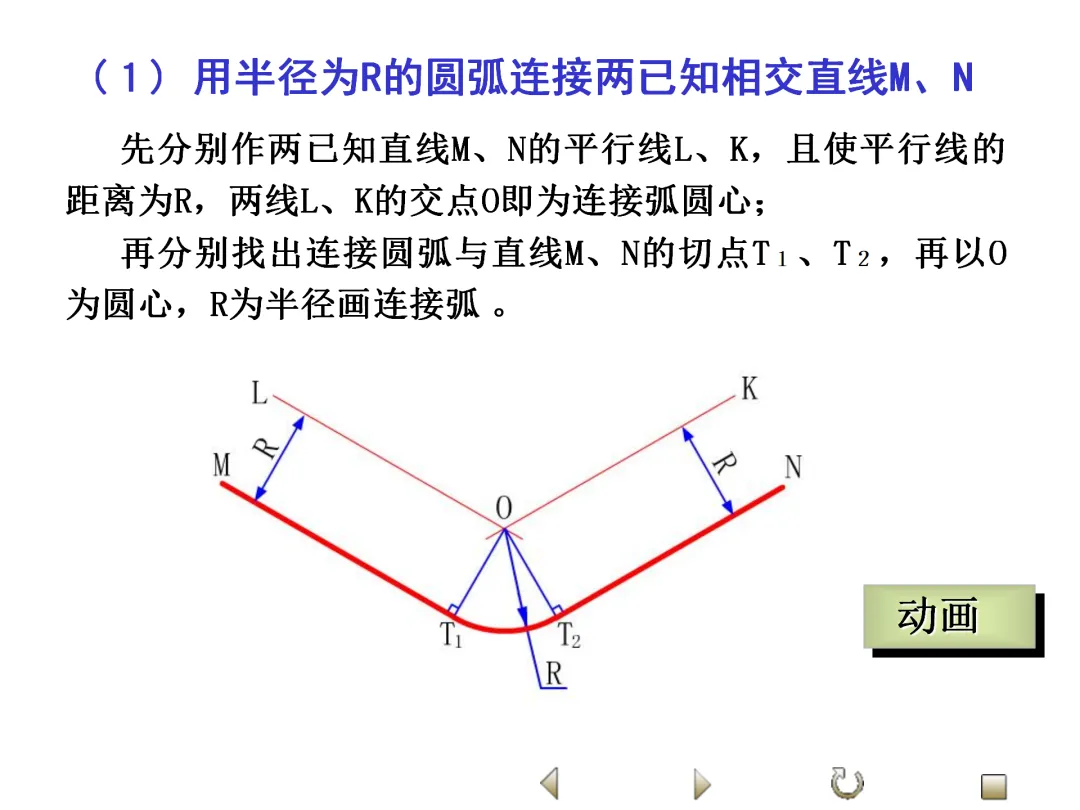

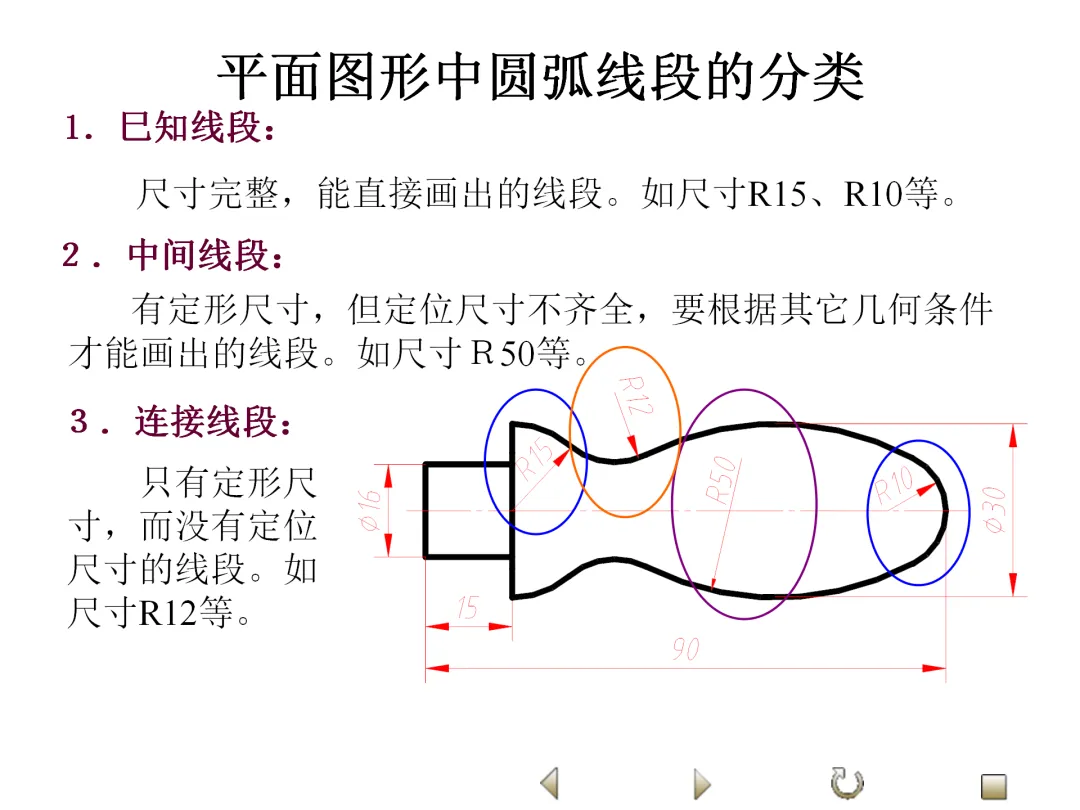

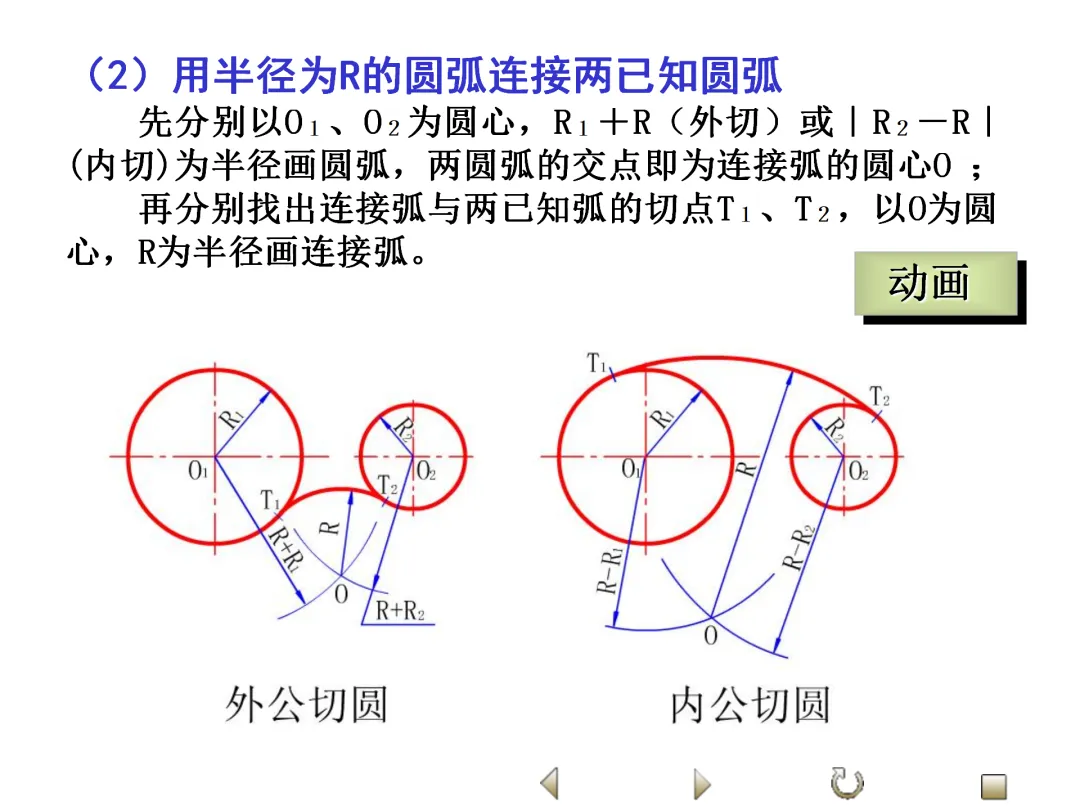

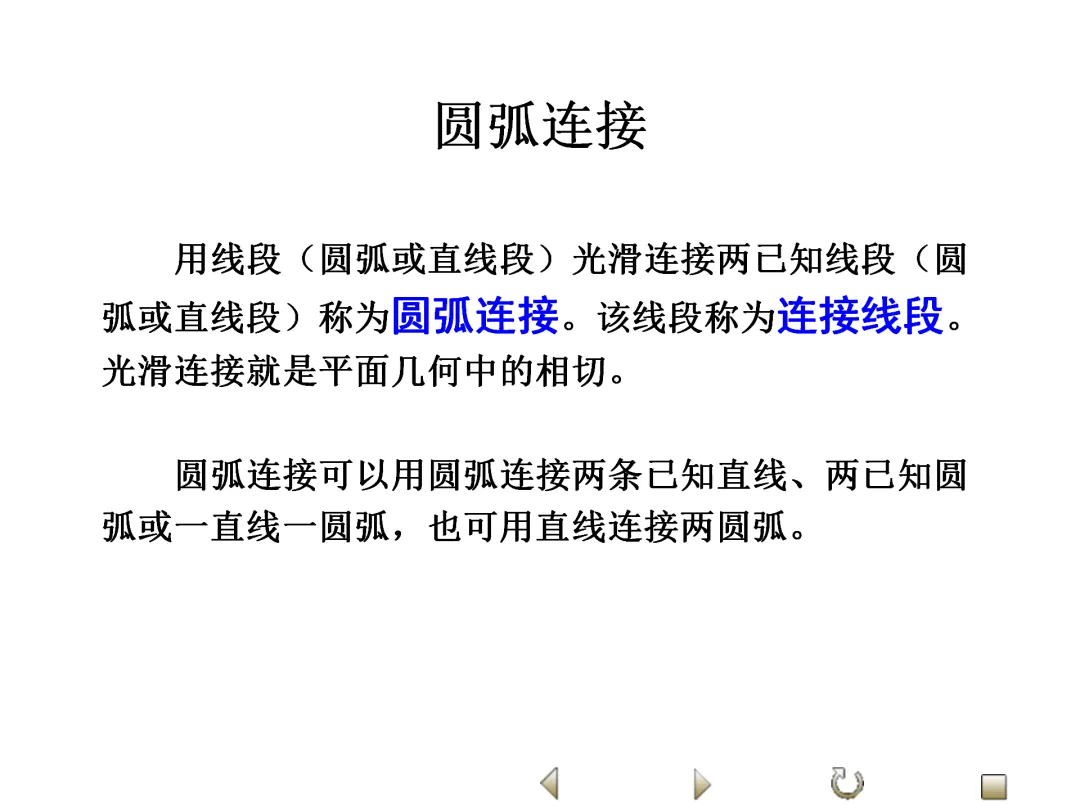

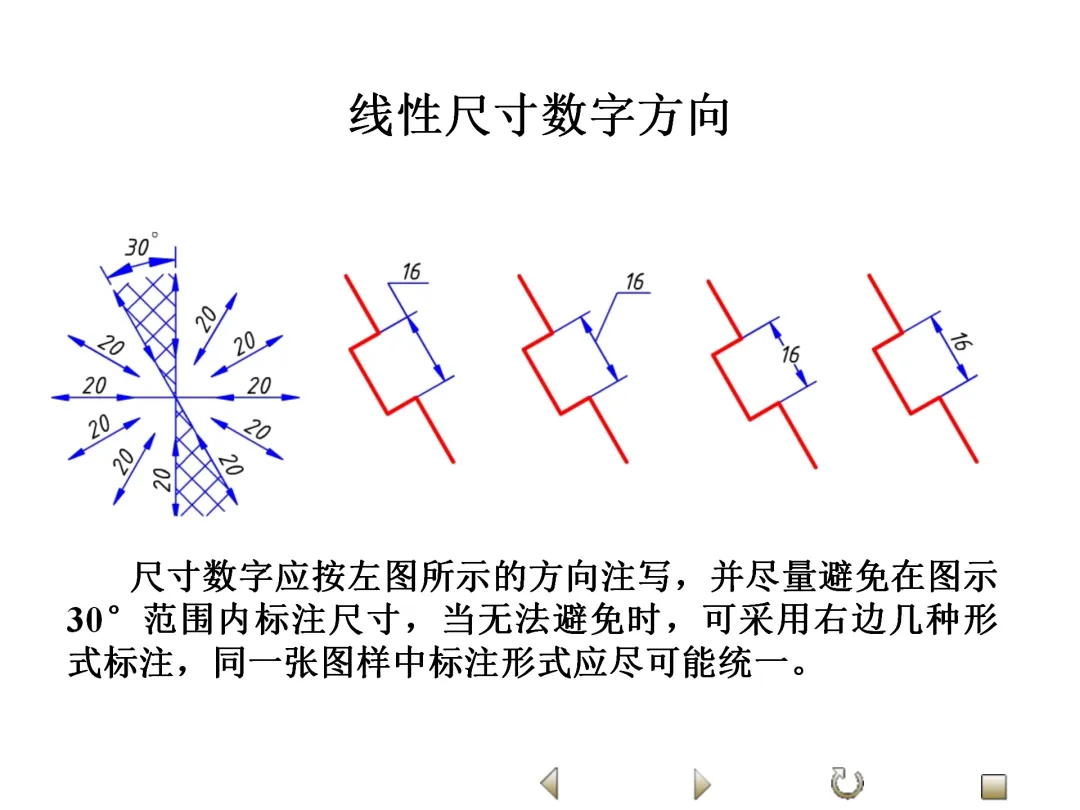

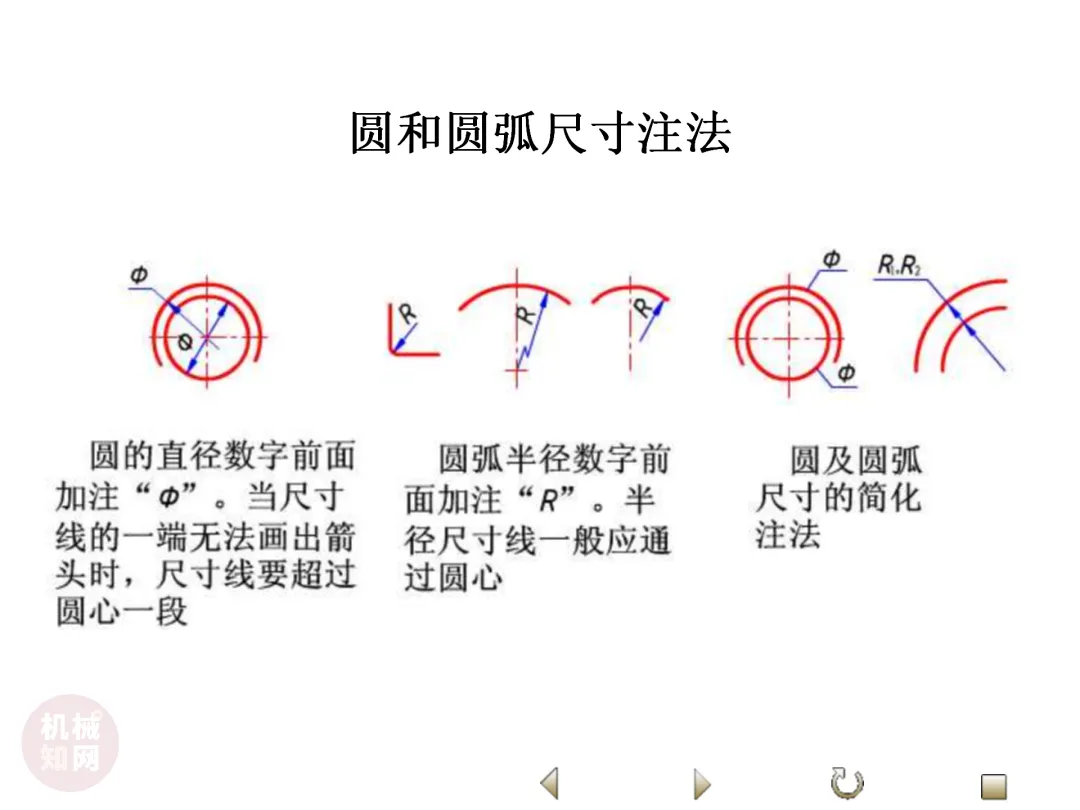

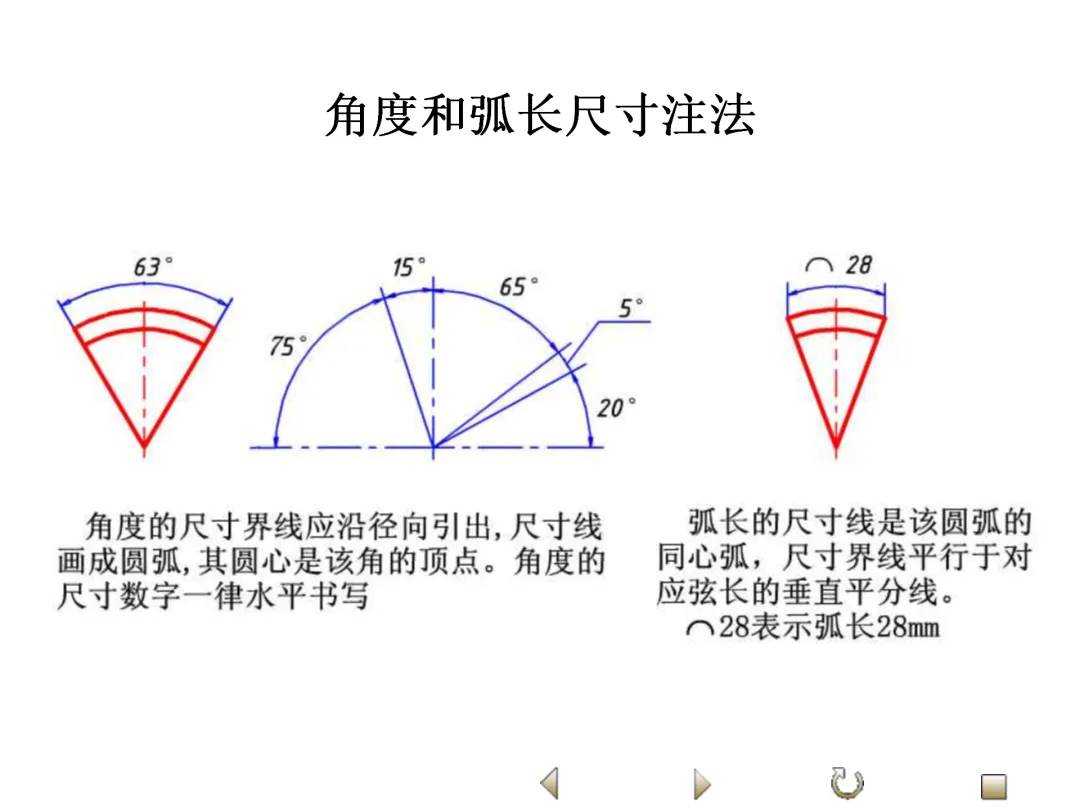

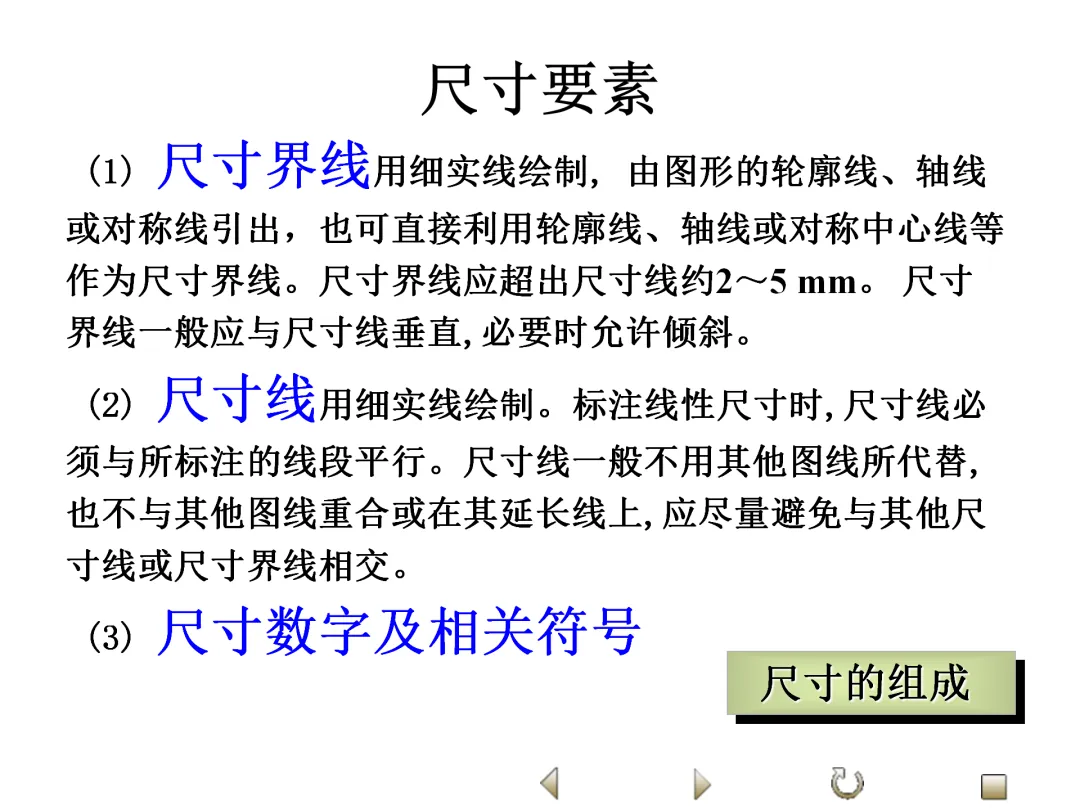

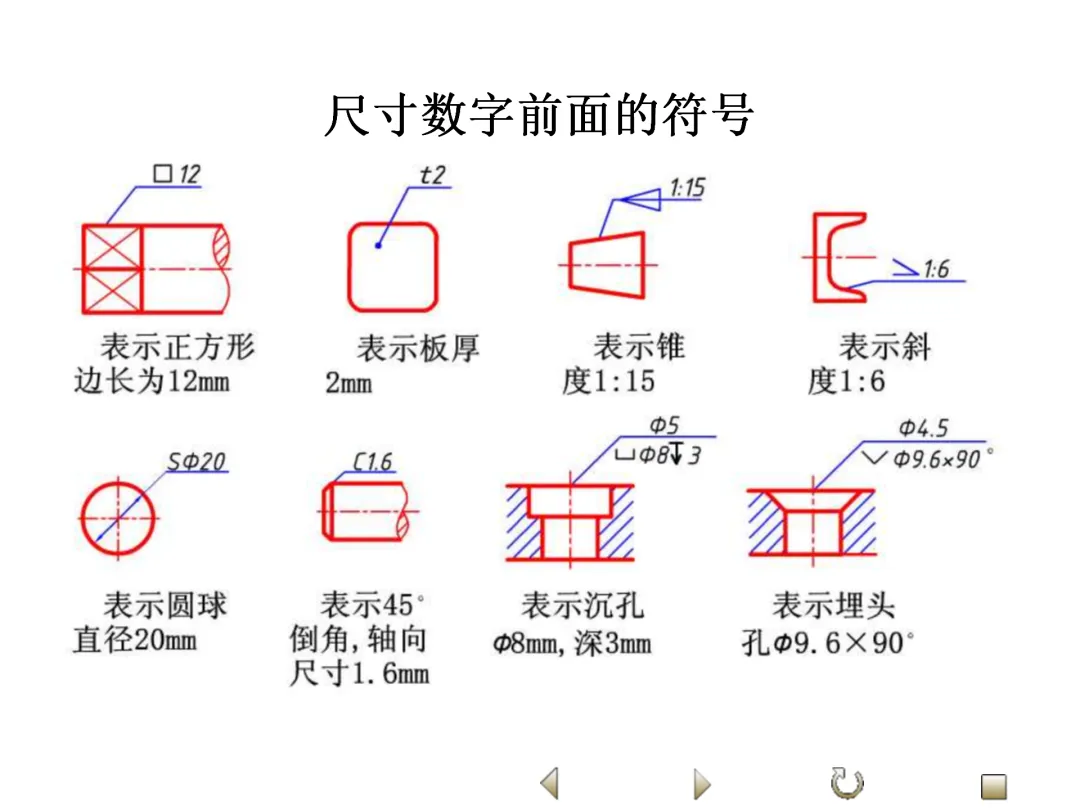

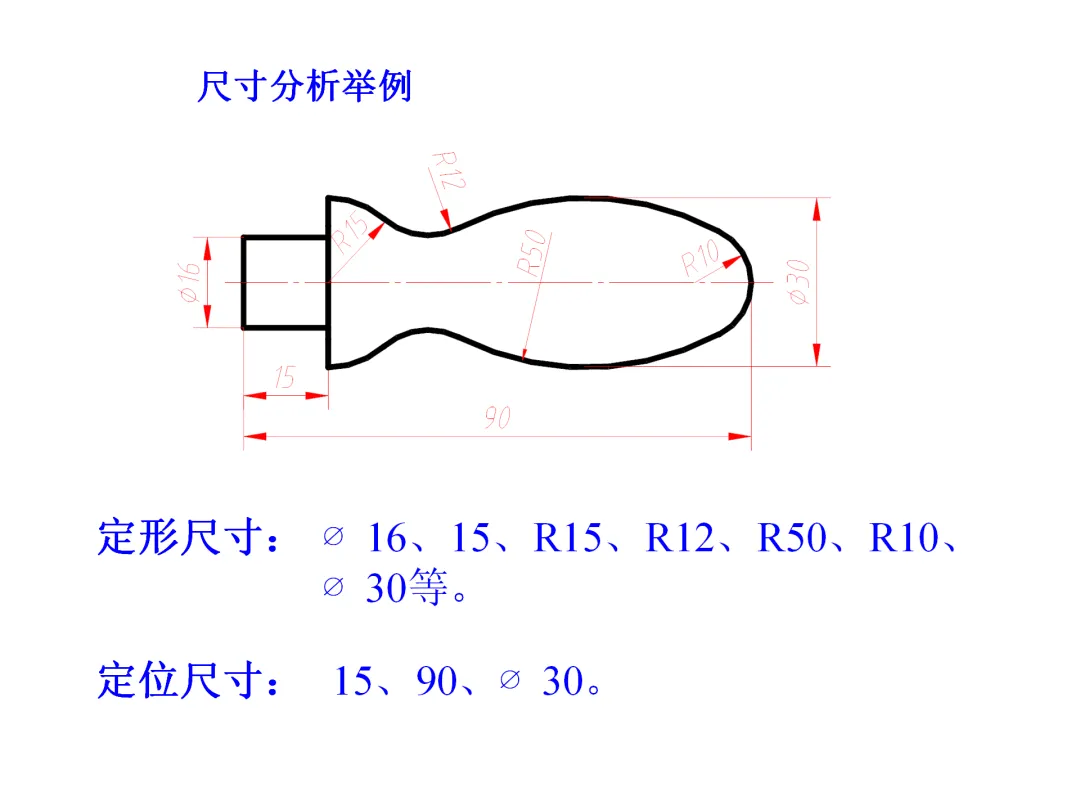

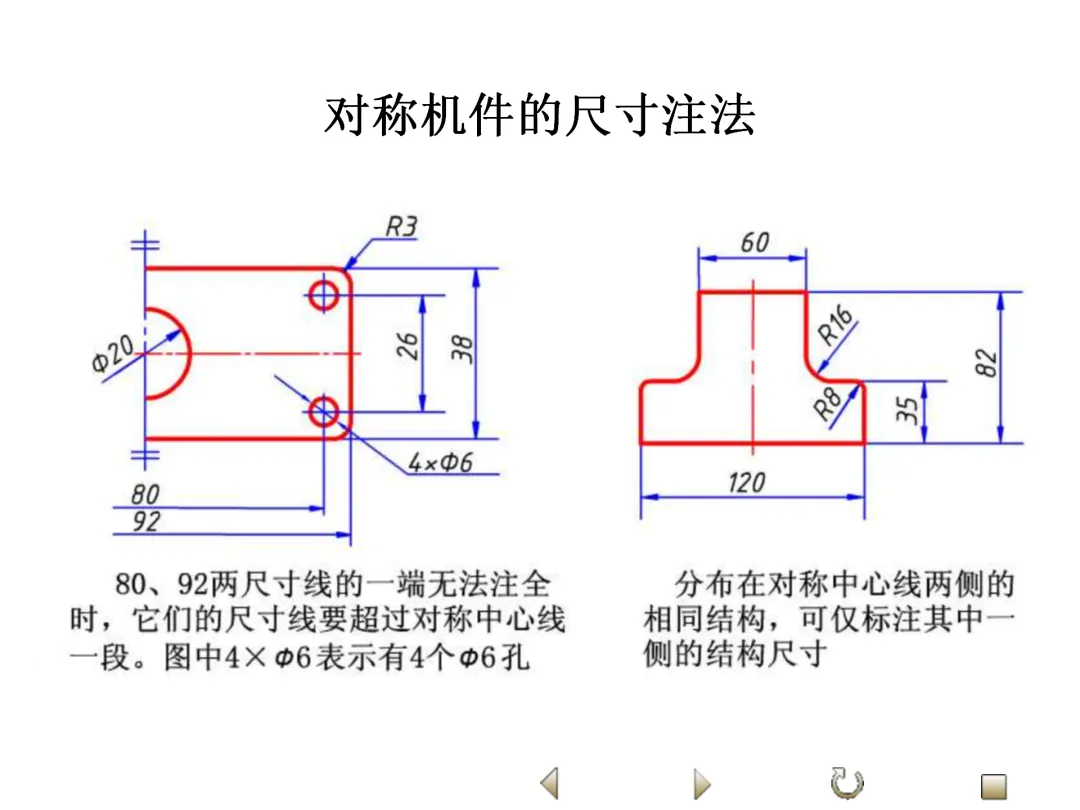

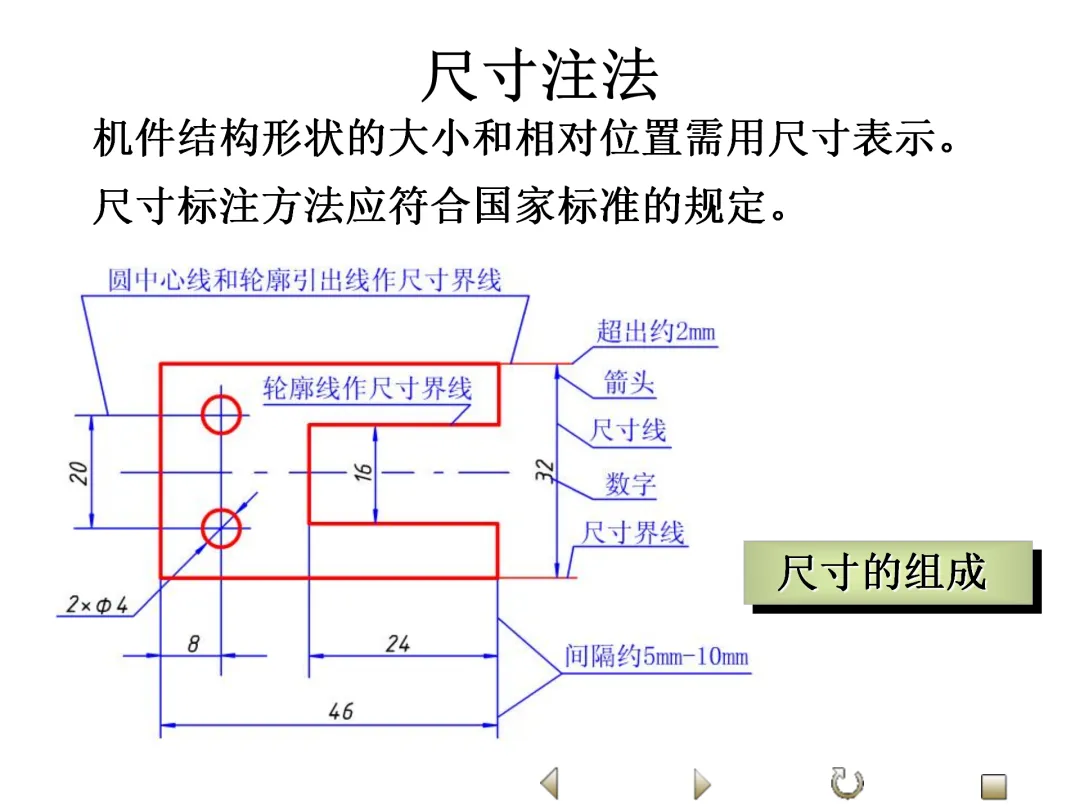

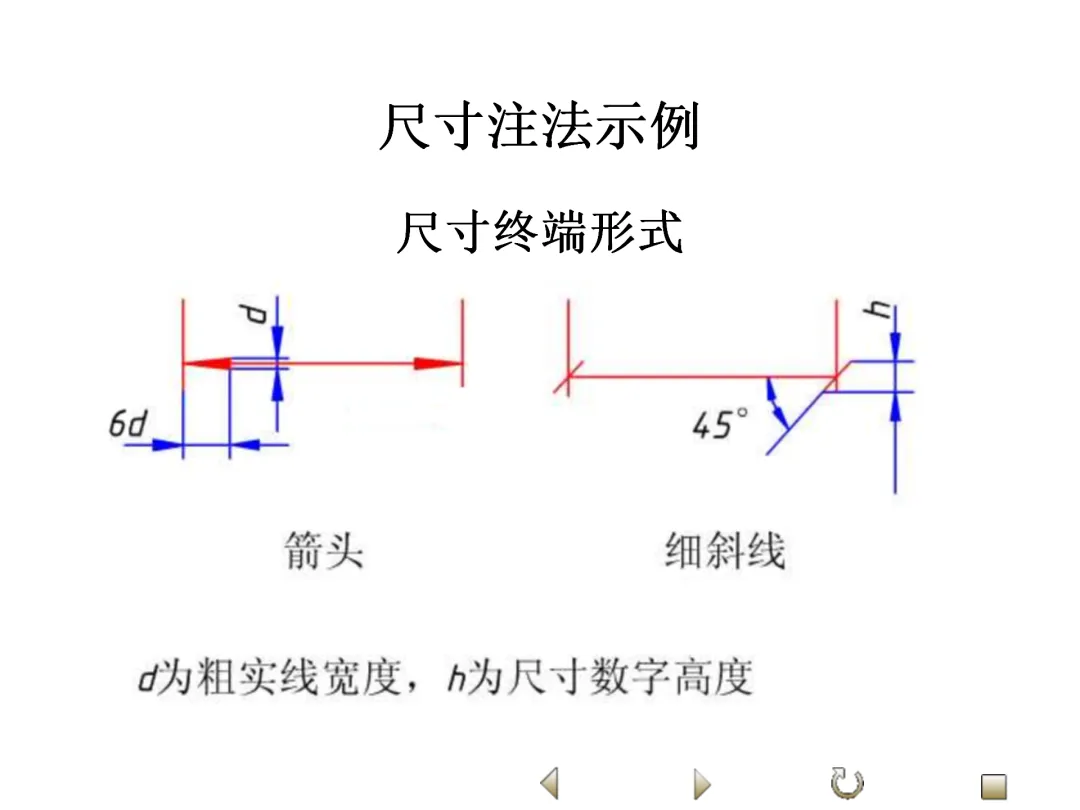

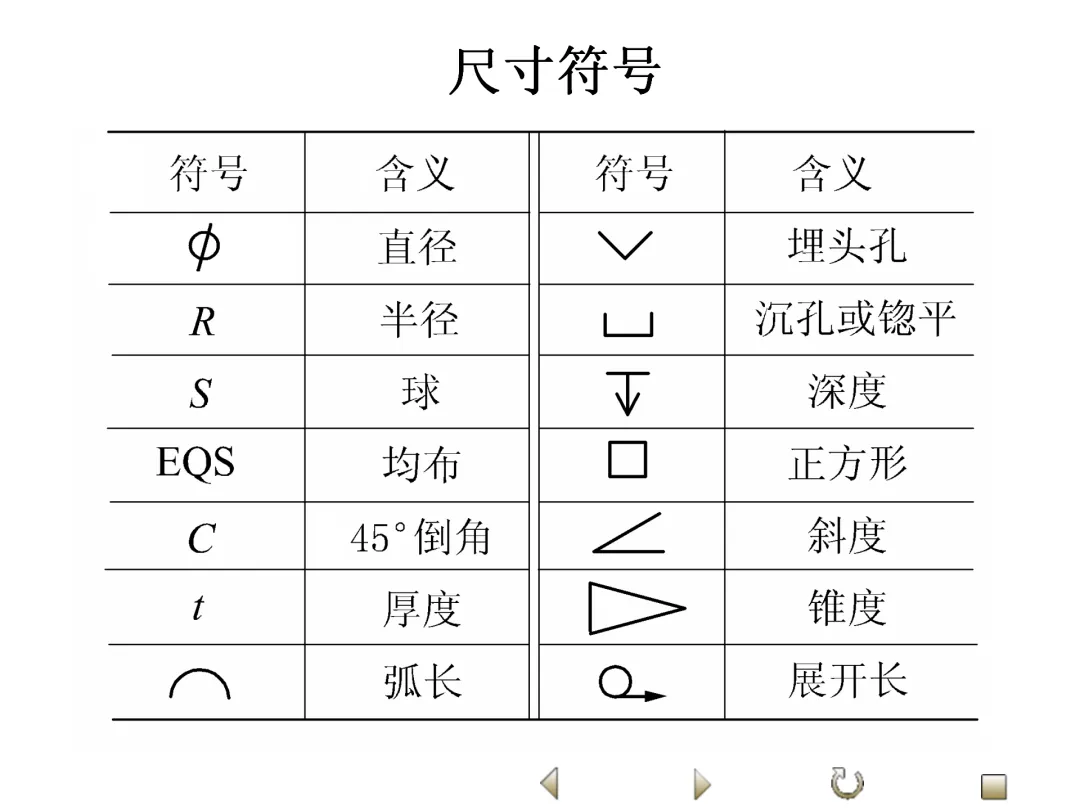

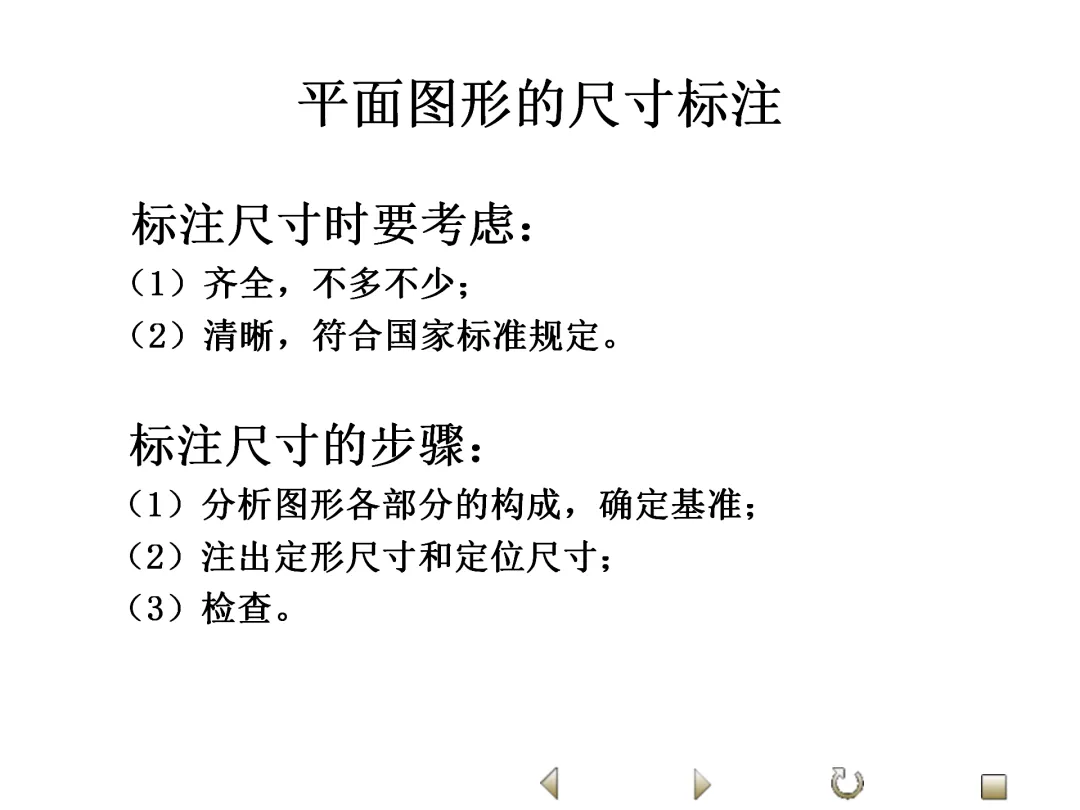

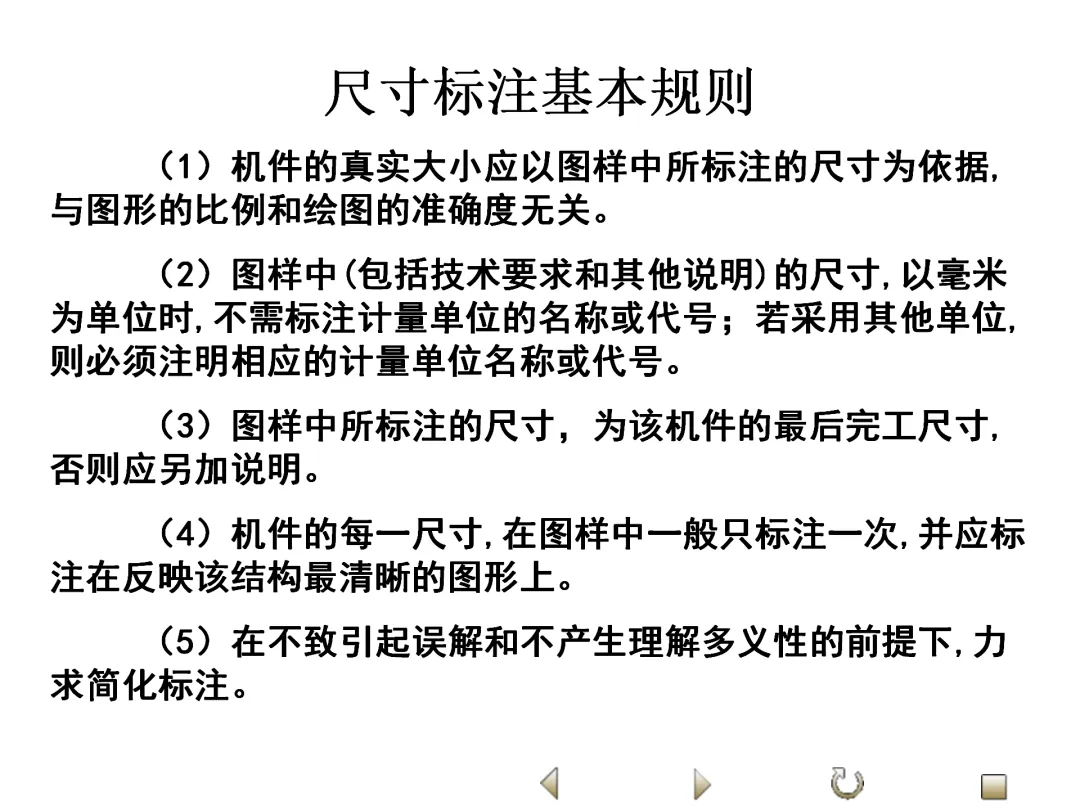

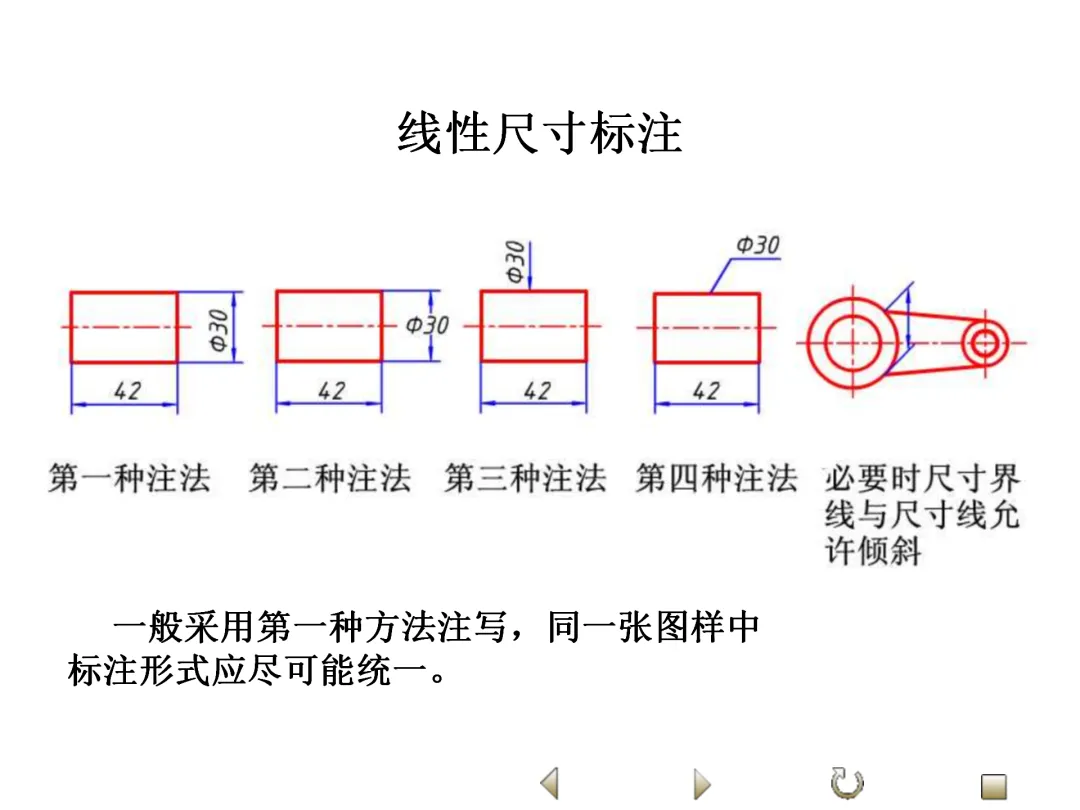

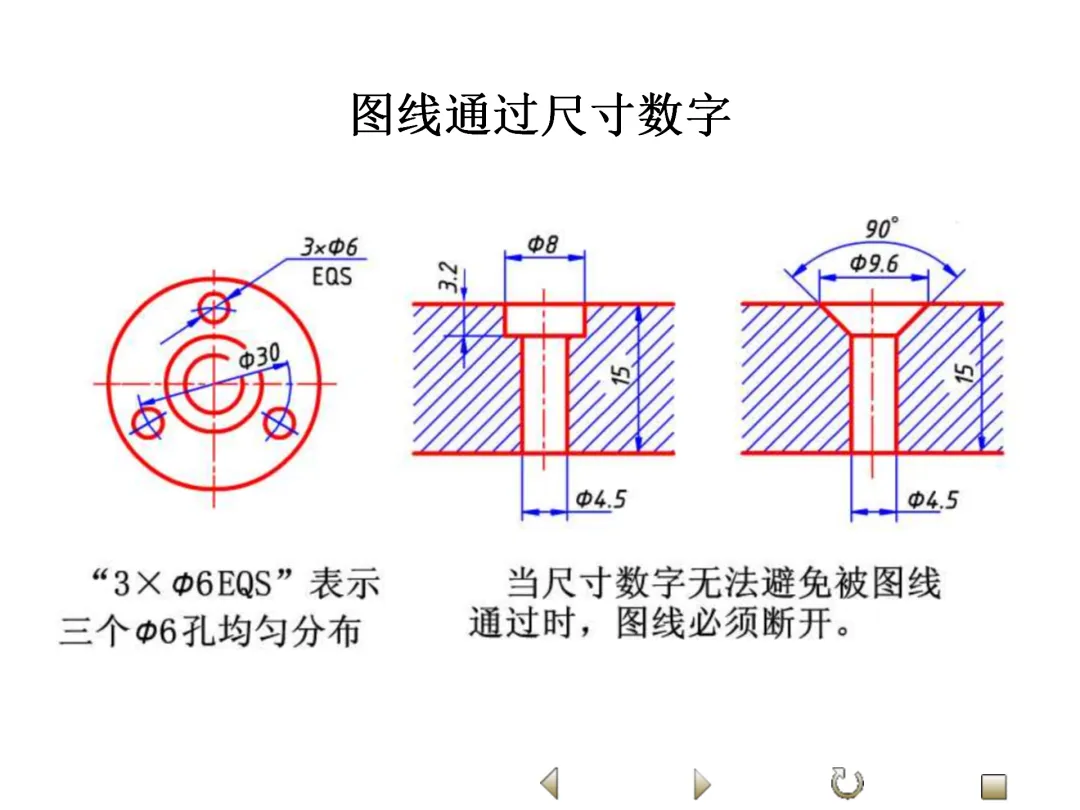

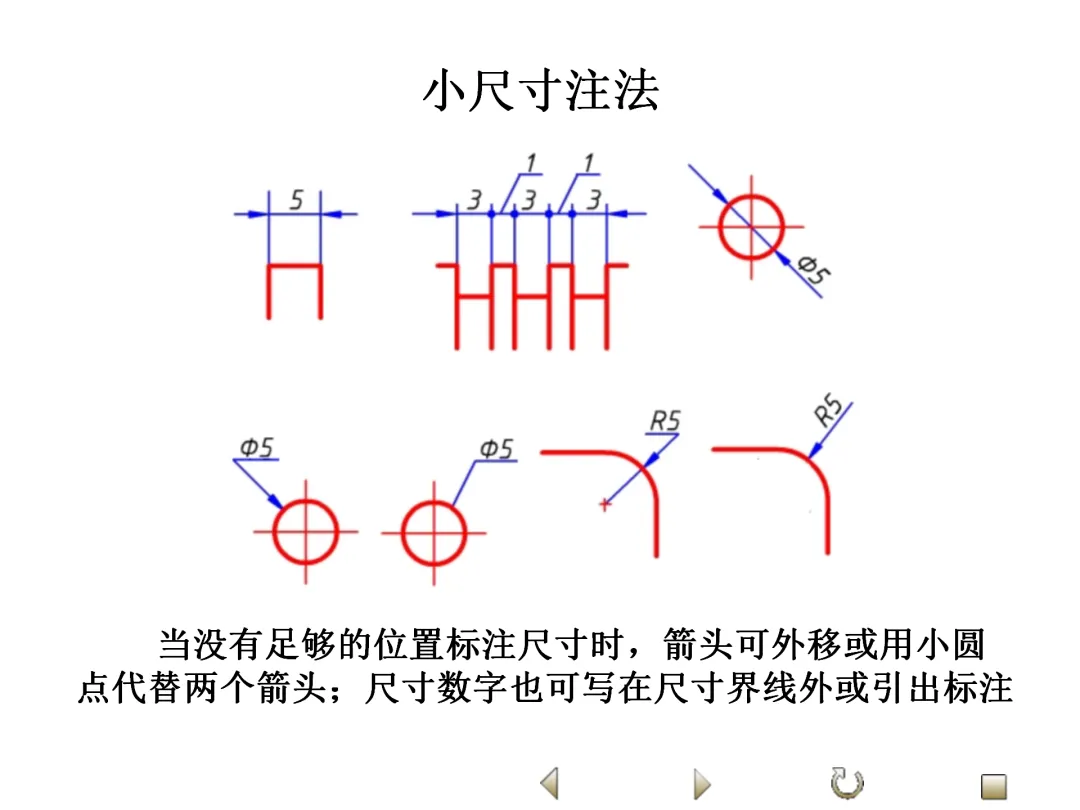

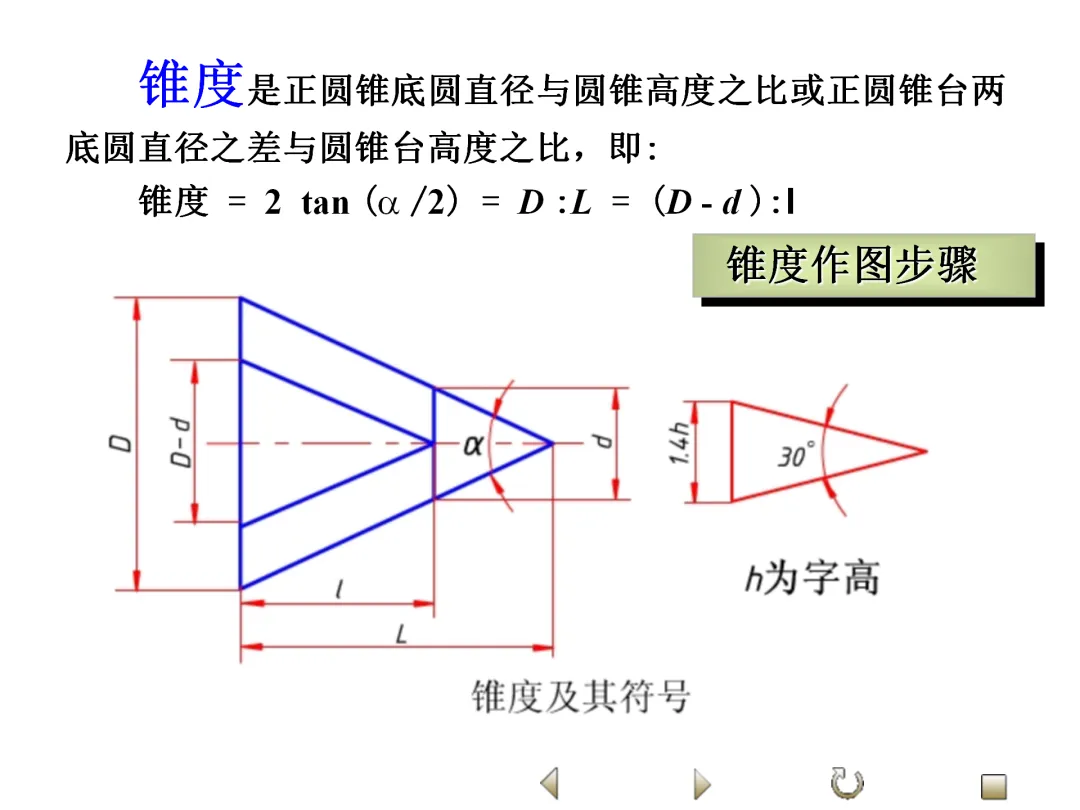

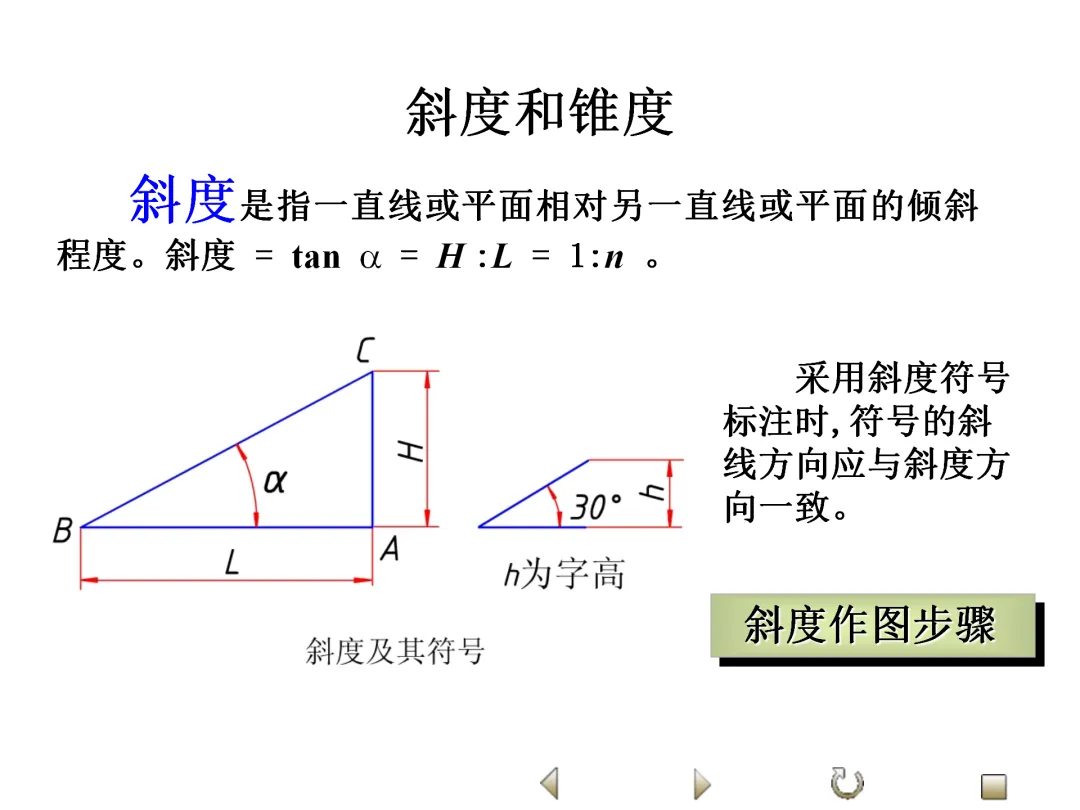

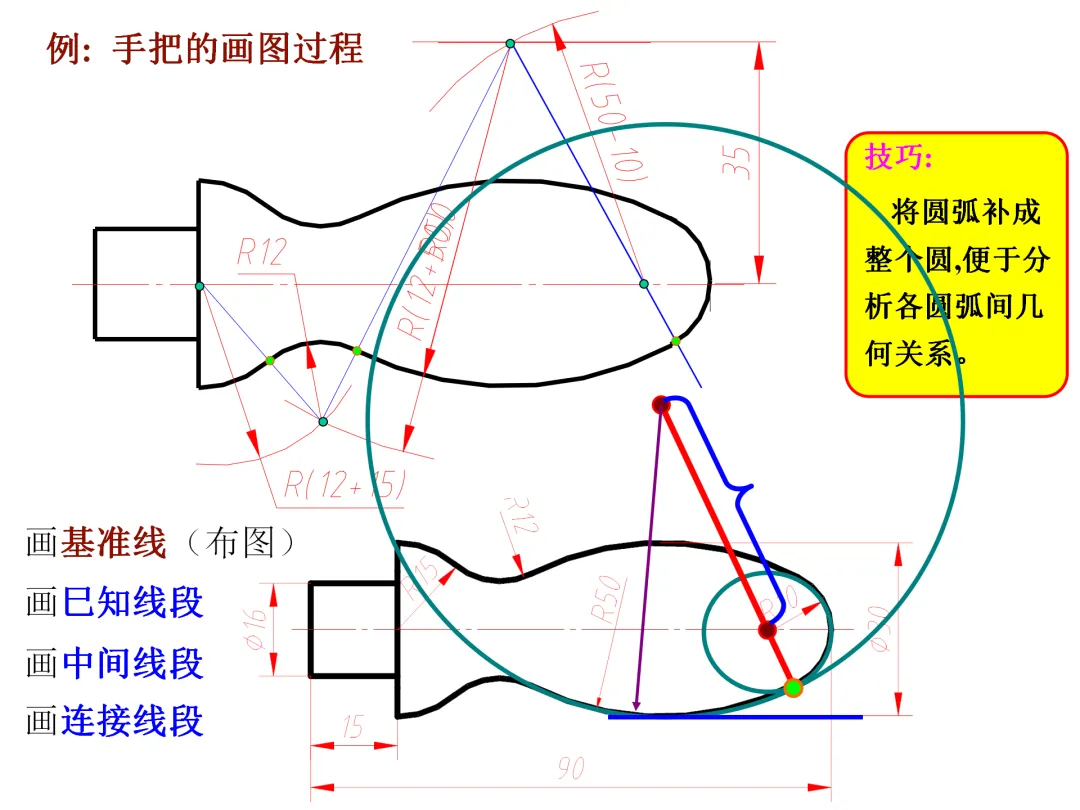

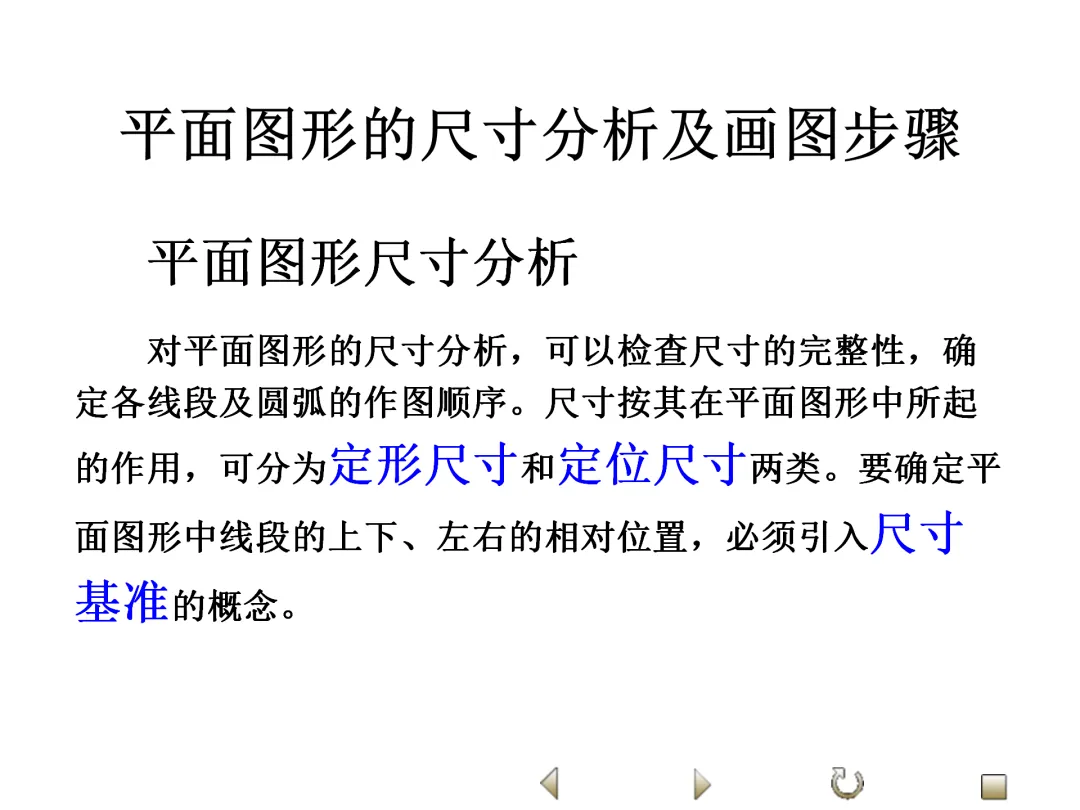

尺寸以图样数值为准，与绘图比例无关；以mm为单位时不注单位符号。完整尺寸由尺寸界线、尺寸线、箭头（或斜线）和尺寸数字组成。线性尺寸数字一般注在尺寸线上方，不可被图线穿过；直径加注φ，半径加注R。

六、投影与视图

我国优先采用第一角画法，必要时（如合同规定）允许采用第三角画法。基本视图有六个投射方向（主、俯、左、右、仰、后），遵循“长对正、高平齐、宽相等”规律。向视图、局部视图、斜视图用于补充表达；剖视图分为全剖、半剖、局部剖，用于清晰表达内部结构。
