内容提要:

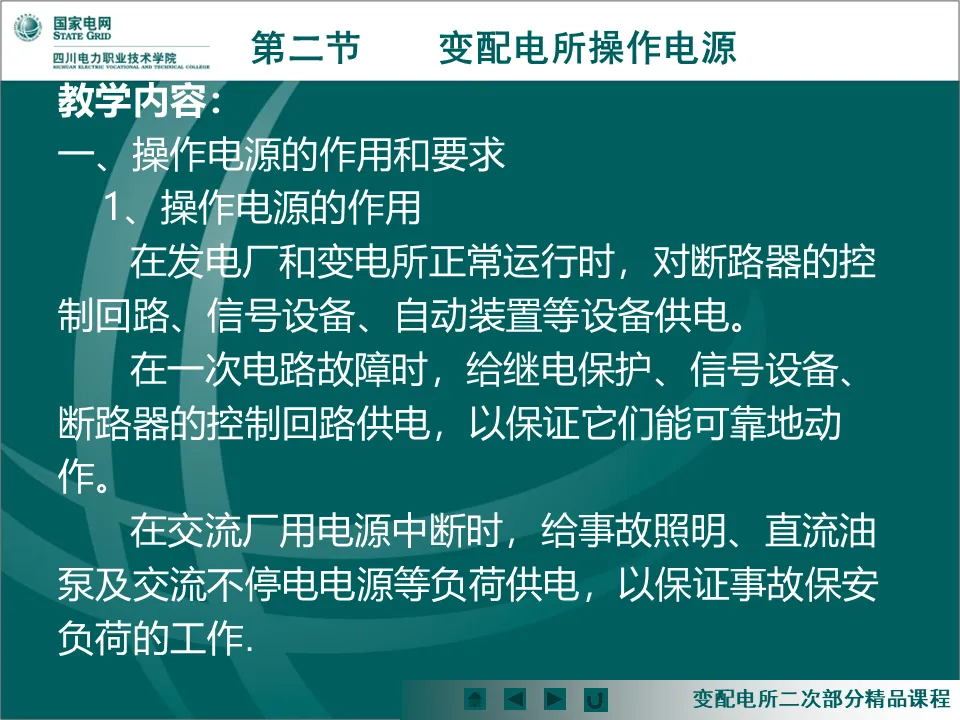

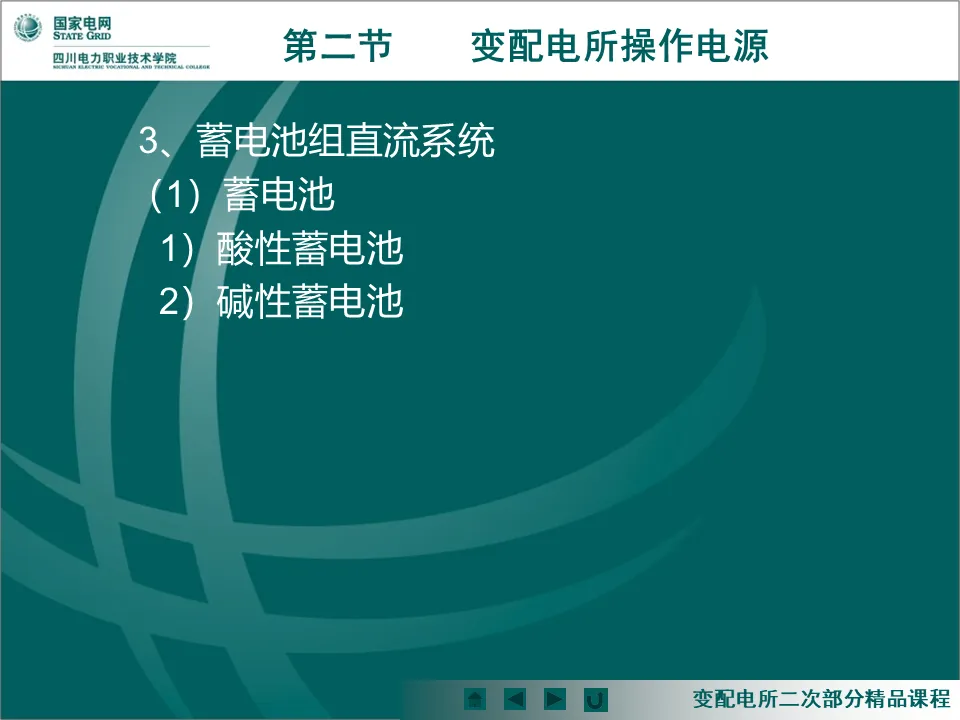

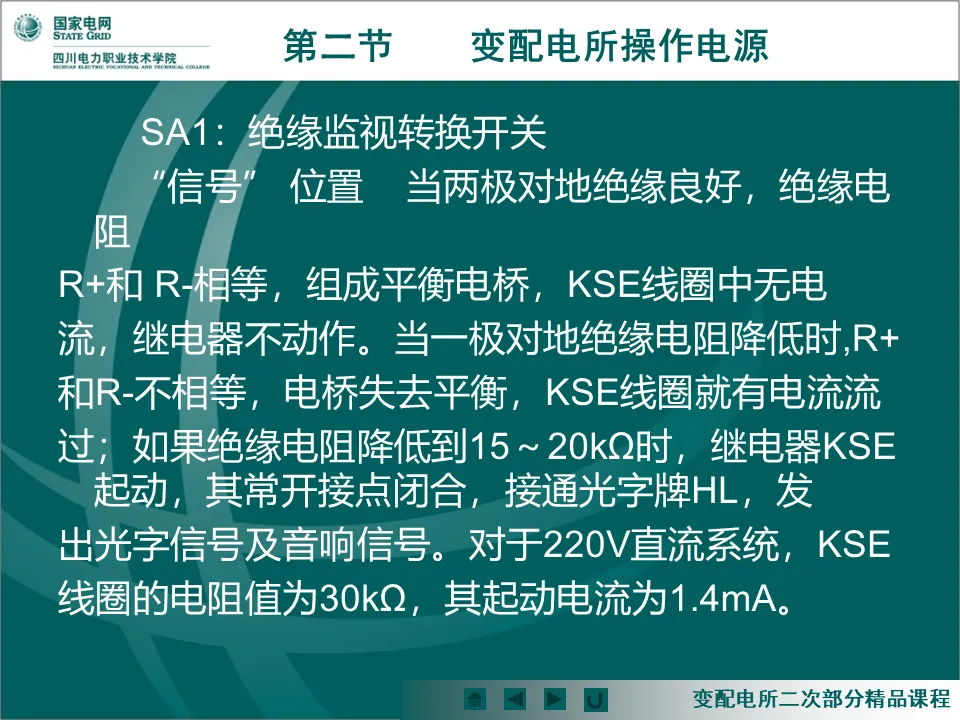

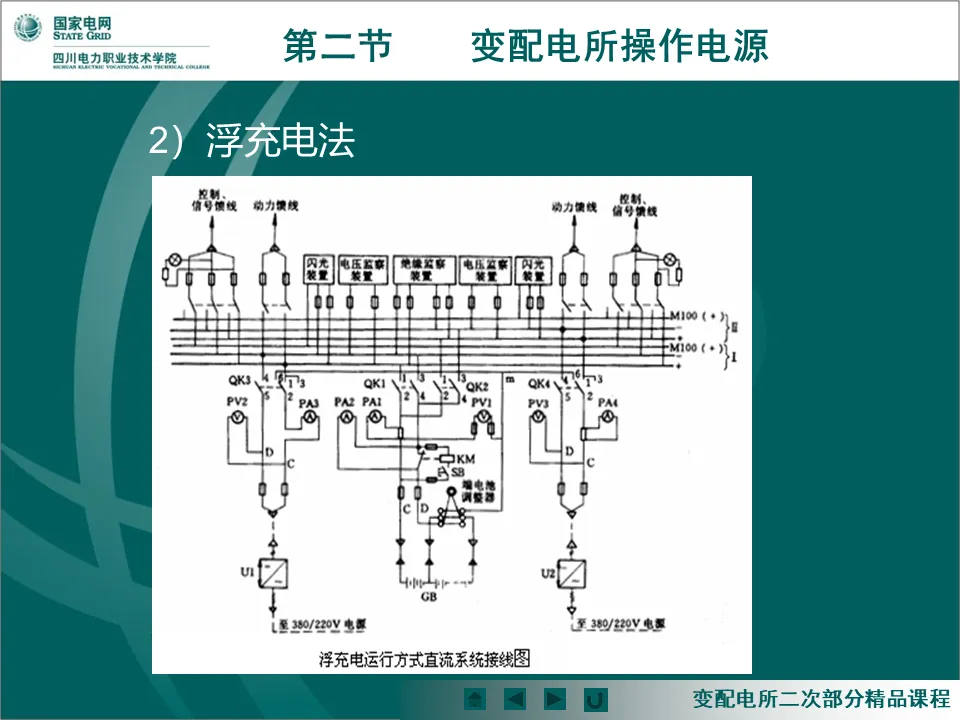

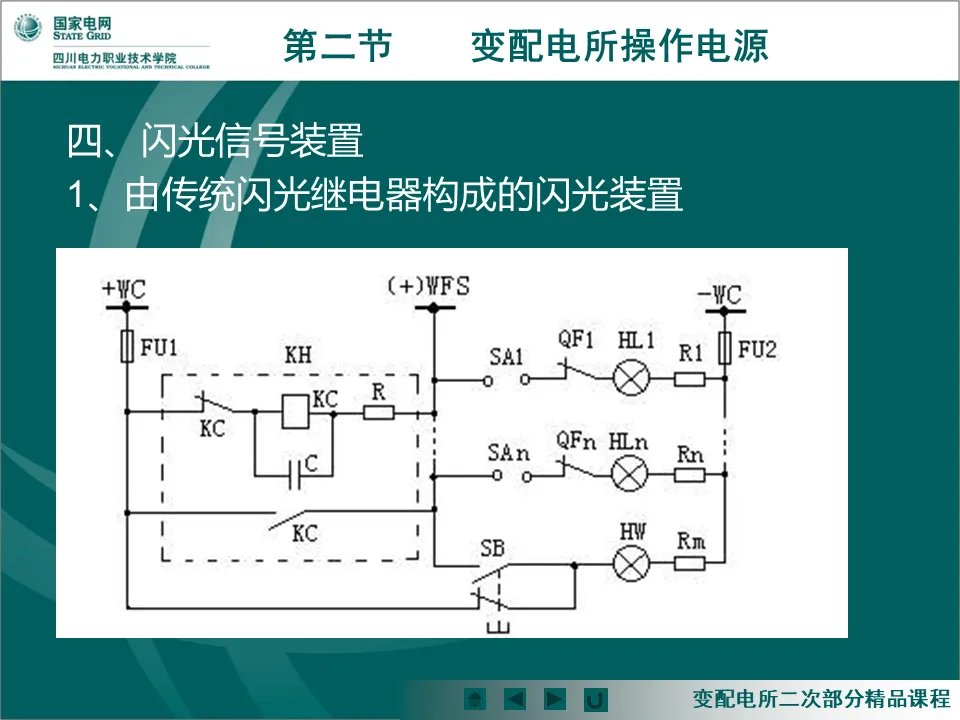

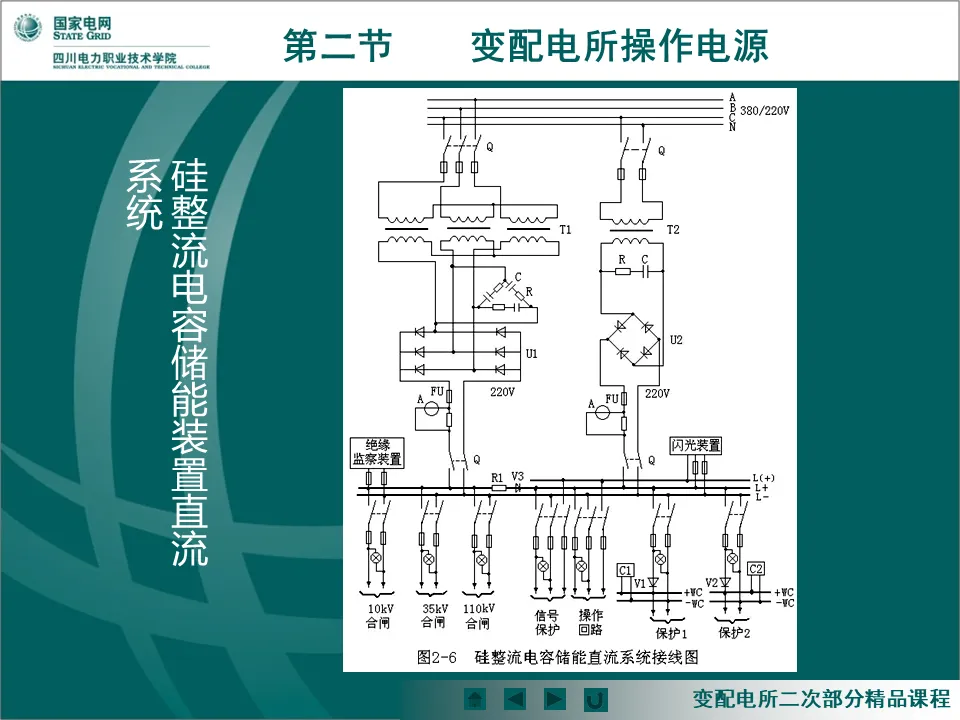

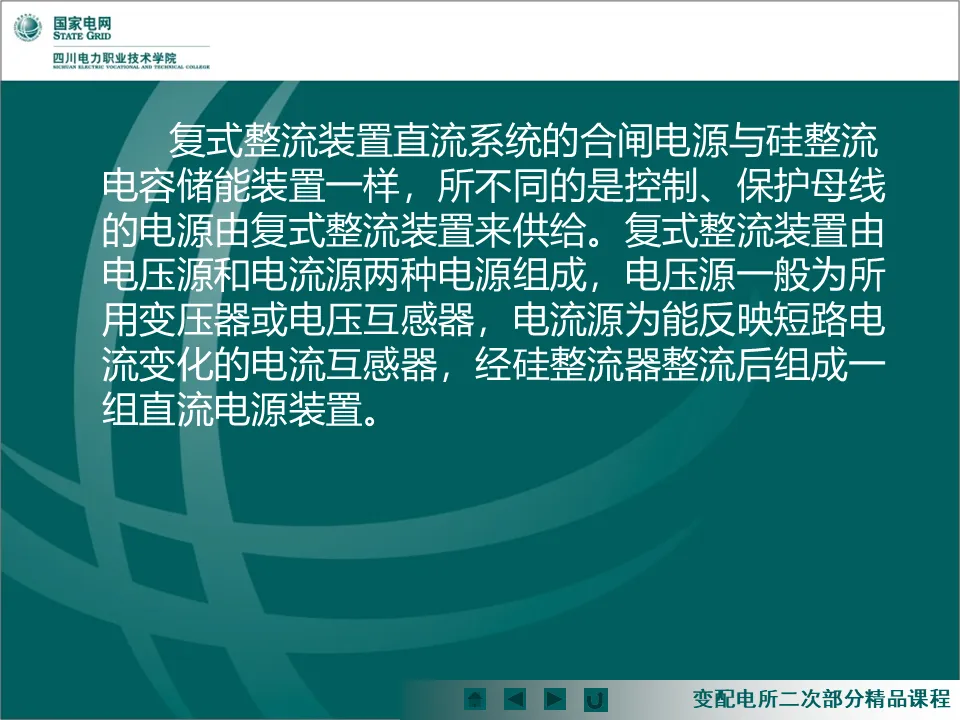

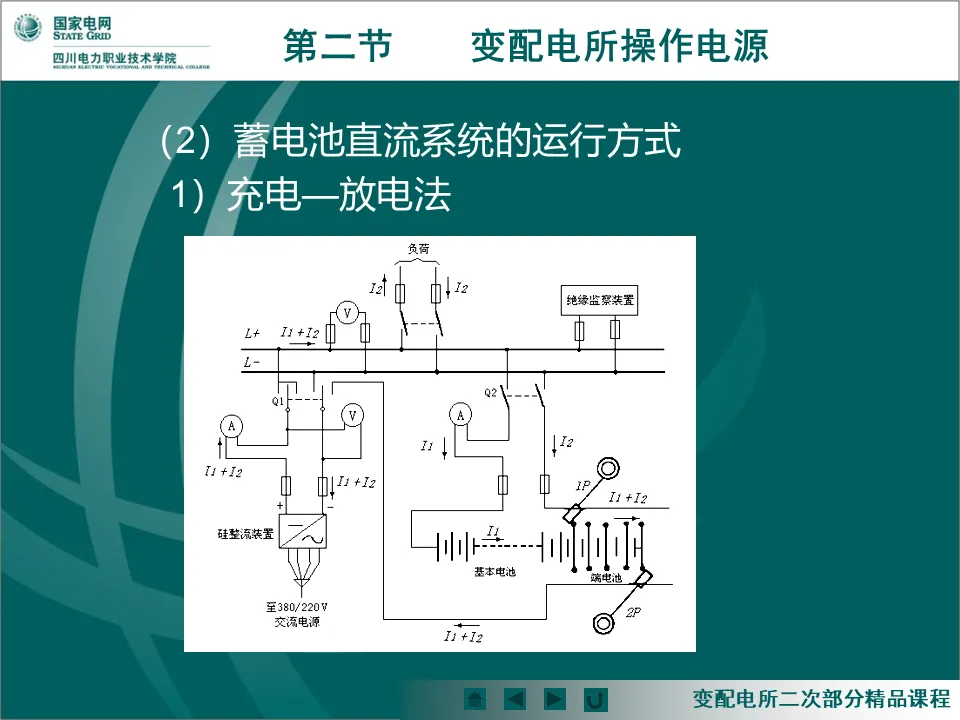

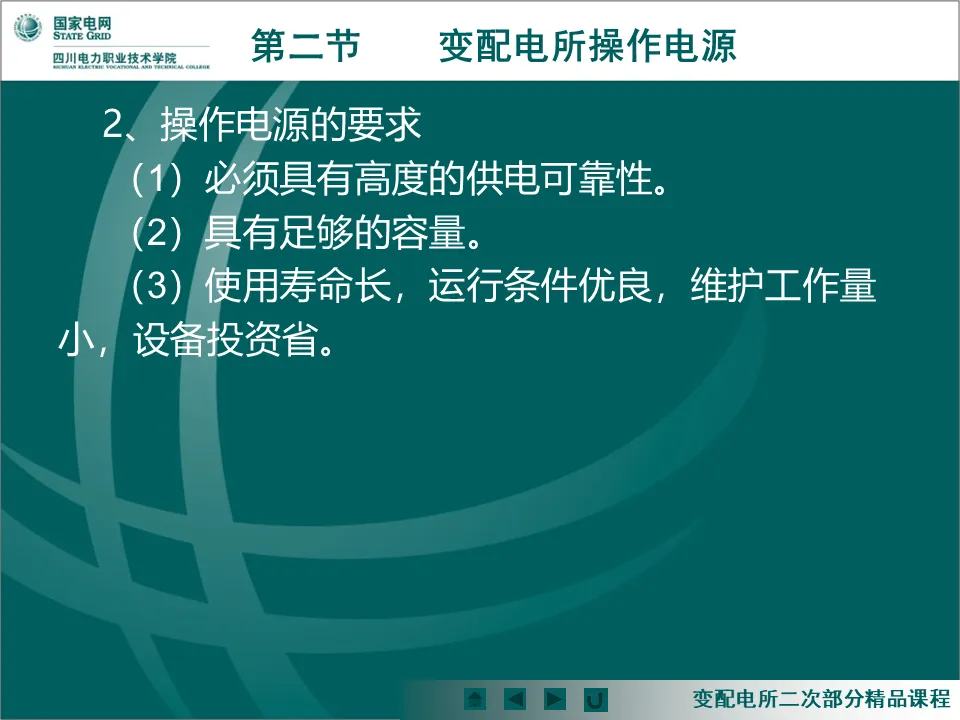

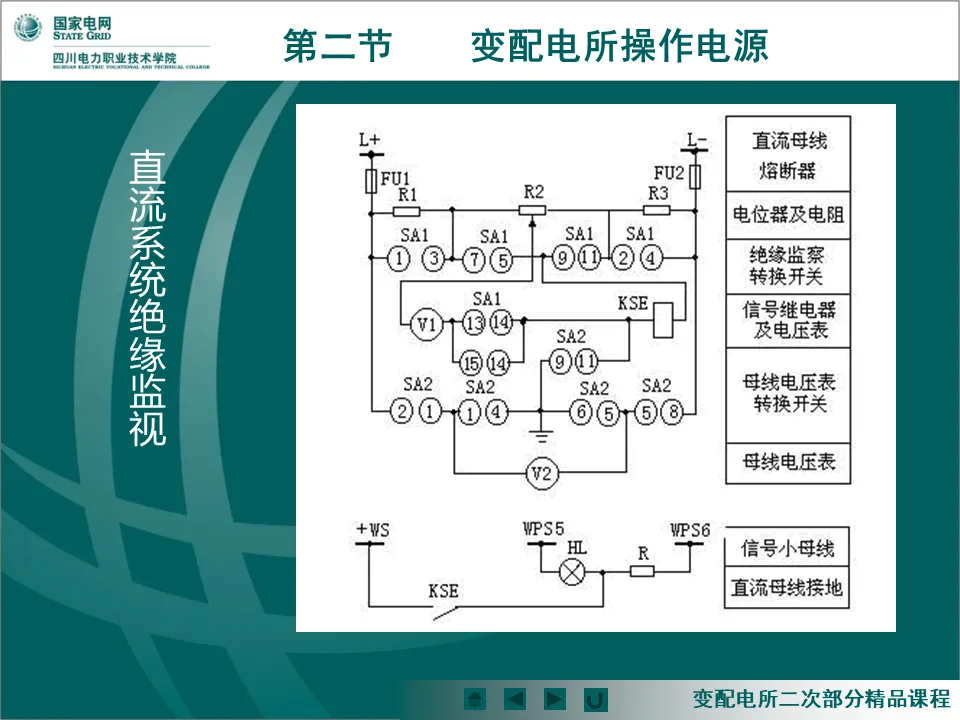

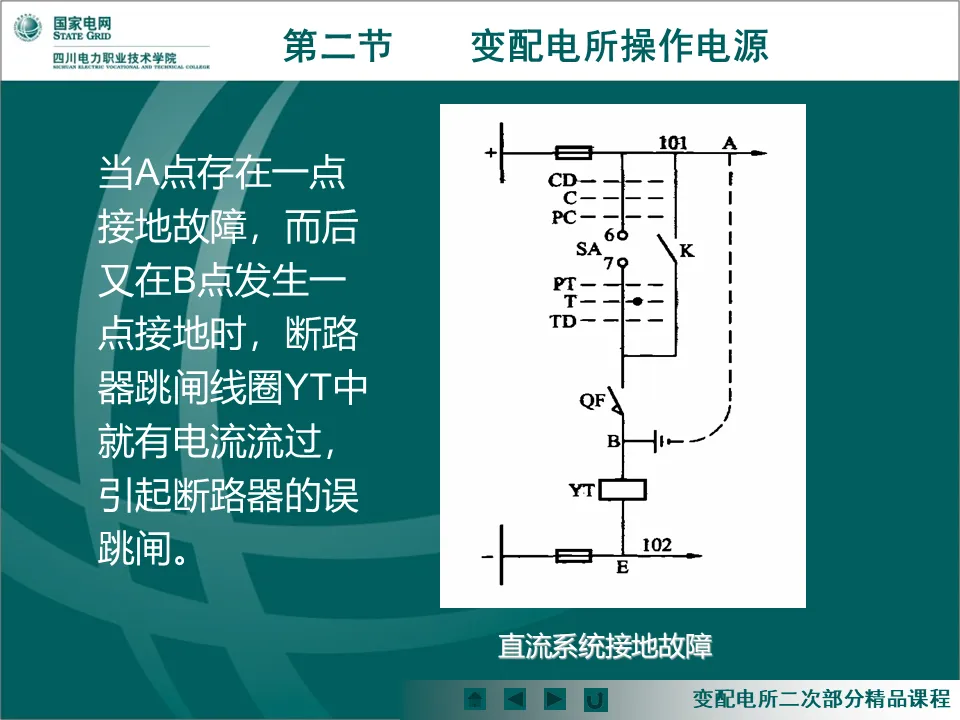

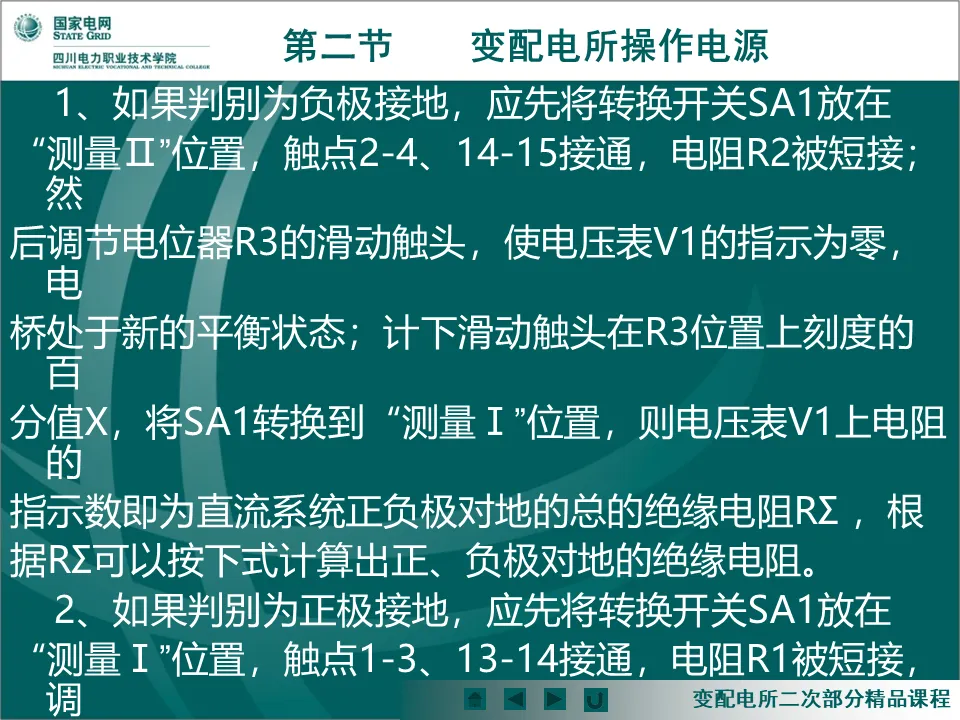

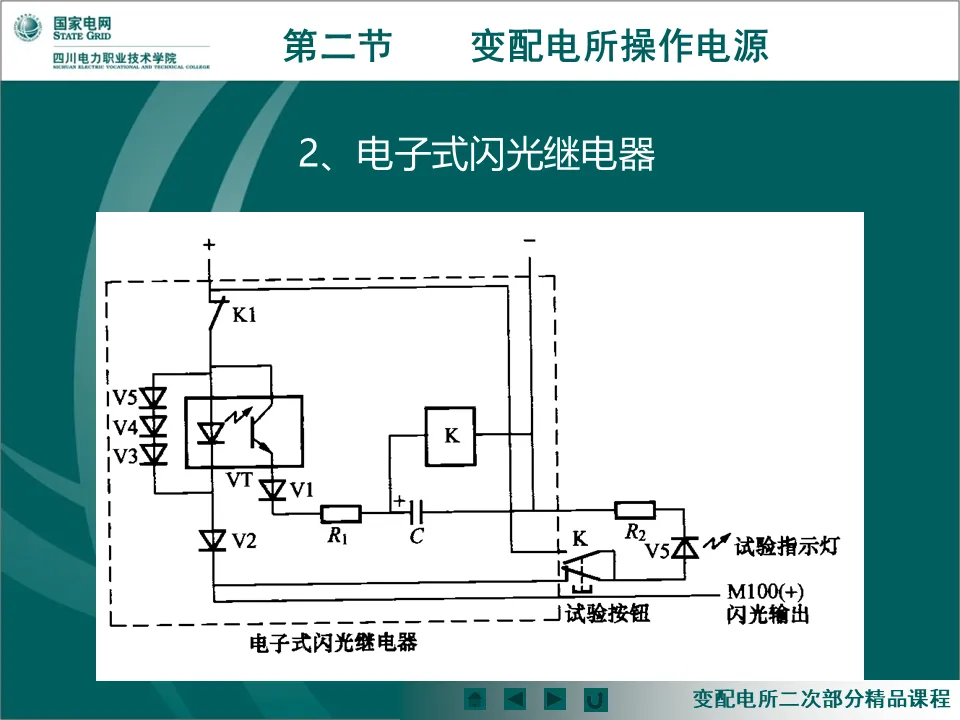

本章主要介绍二次回路的基本知识，变配电所的操作电源种类，蓄电池直流系统的相关知识，电气测量仪表的相关知识，测量回路的识读方法，断路器的控制方式及控制回路的工作原理和信号回路的作用、类型及工作原理等知识。

教学目标:

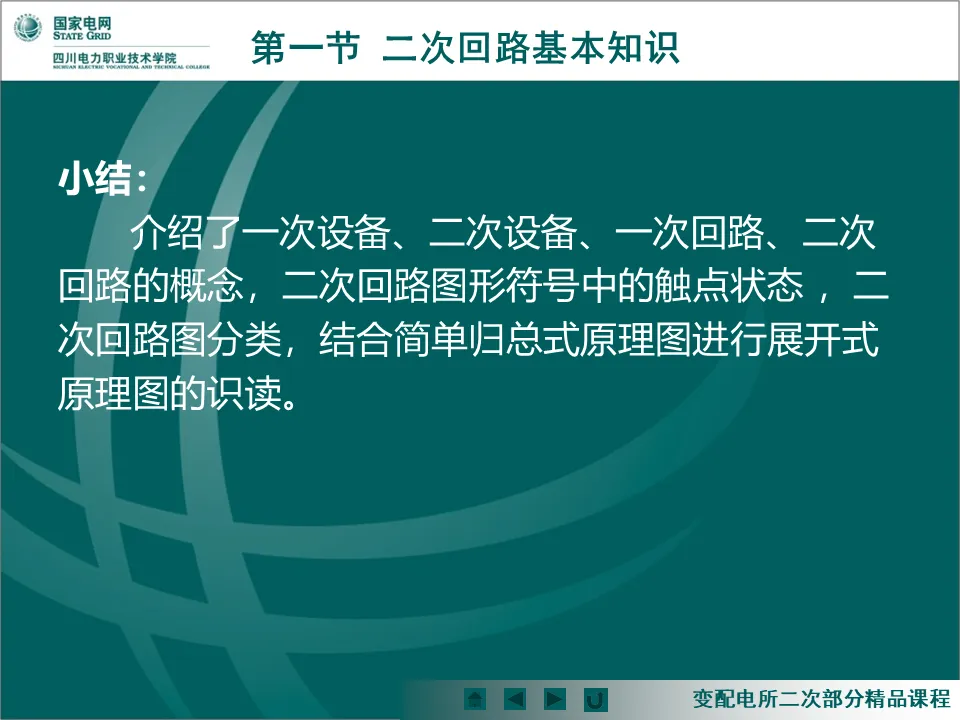

1、了解一次设备、二次设备、一次回路、二次回路的概念

2、弄清二次回路图形符号中的触点状态;

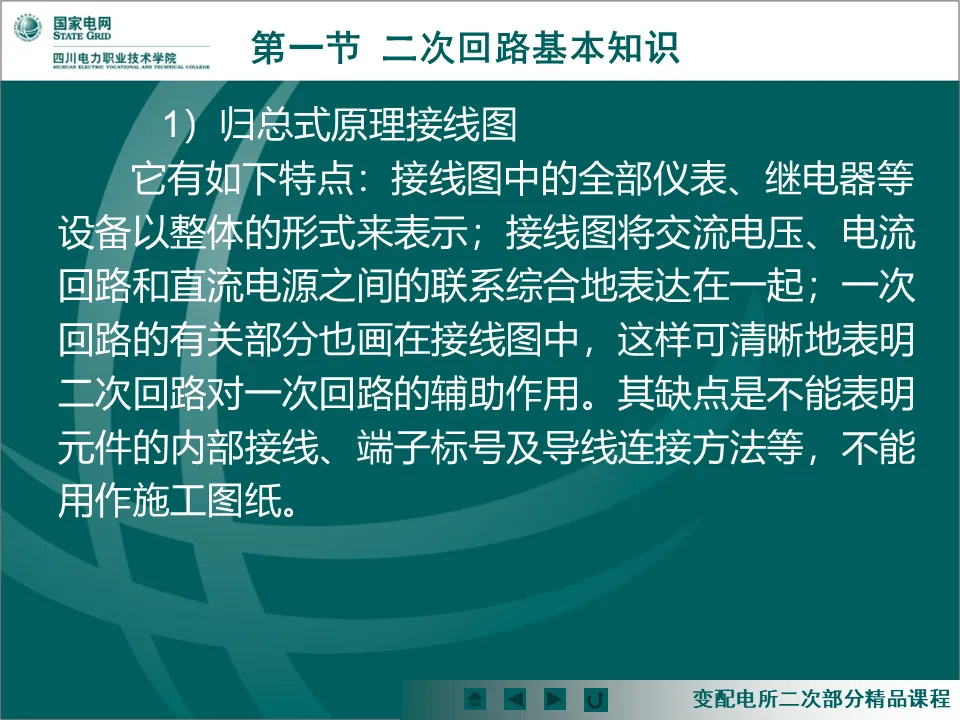

3、熟悉二次回路图分类，能结合简单归总式原理图掌握展开式原理图的识读。

重点:掌握二次回路图的分类，能对原理图展开图进行正确识读。

难点:二次回路原理图展开图的识读。

教学内容

二次回路的内容

1、变电所电气设备通常分为一次设备和二次设备，其接线可分为一次接线和二次接线。

2、一次设备是指直接用于生产、输送、分配电能的高电压、大电流的设备，又称主设备。它包括发电机、变压器、断路器、隔离开关、输电线、母线、电流互感器、电压互感器、避雷器等。

二次设备是指对一次设备进行监察、控制测量、调节和保护的低压设备，又称辅助设备，它包括控制、信号、测量监察、同期、继电保护装置、自动装置、操作电源等。

3、一次接线又称主接线，是将一次设备互相连接而成的电路。

二次接线又称二次回路，是将二次设备互相连接而成的电路。

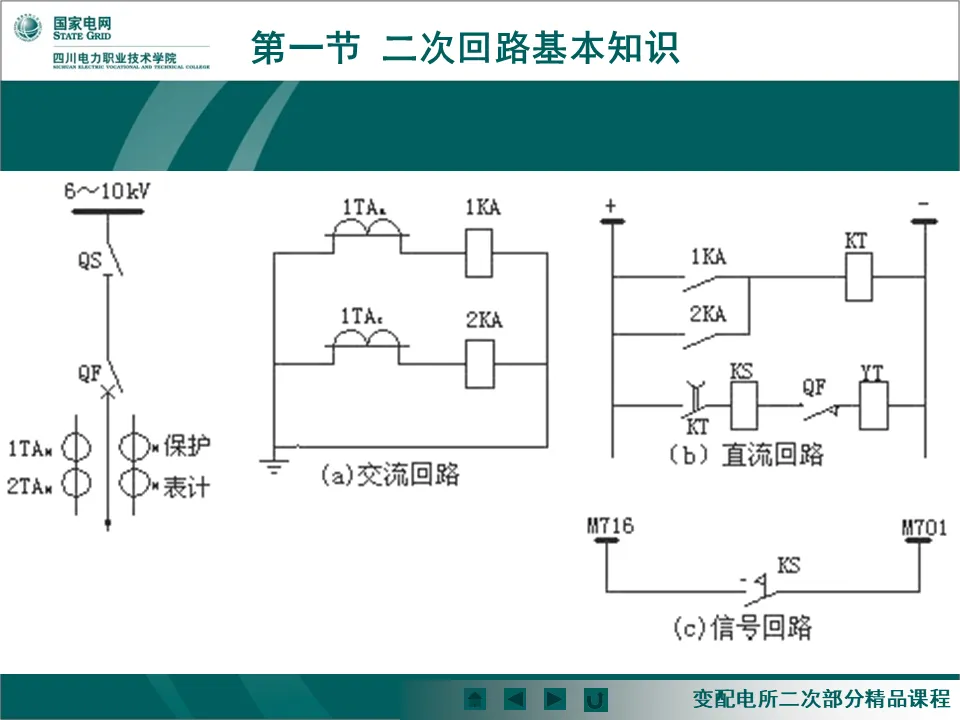

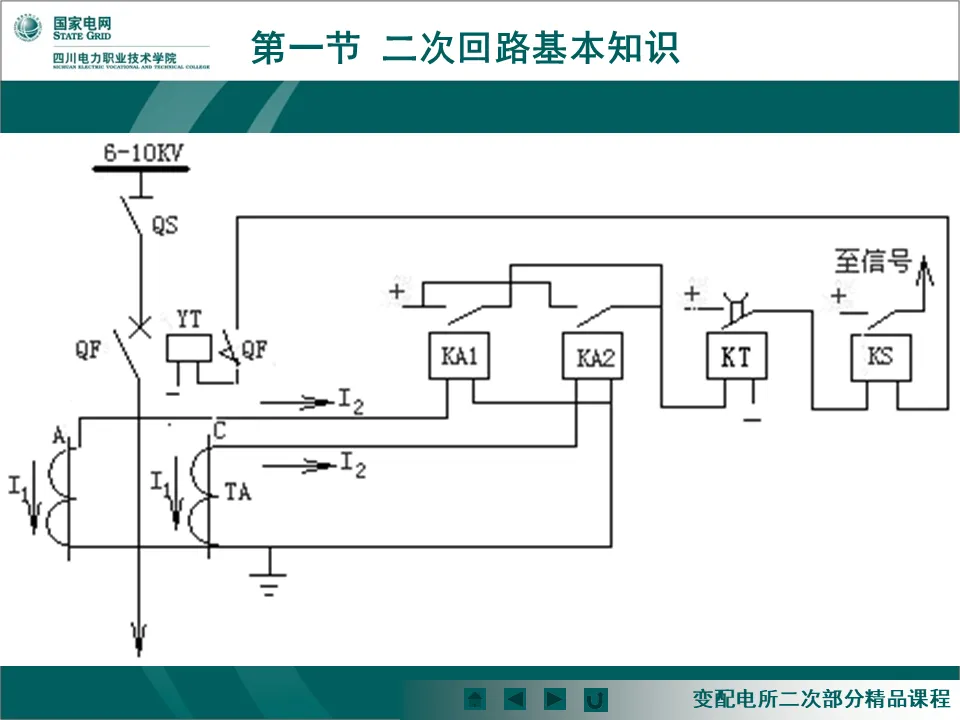

二次回路接线图

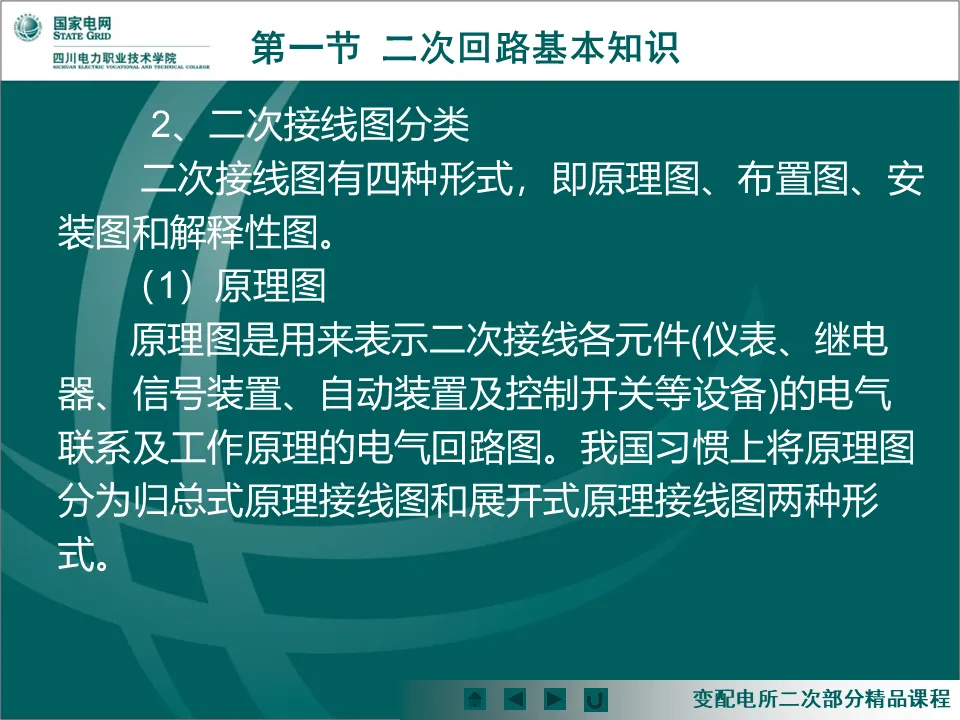

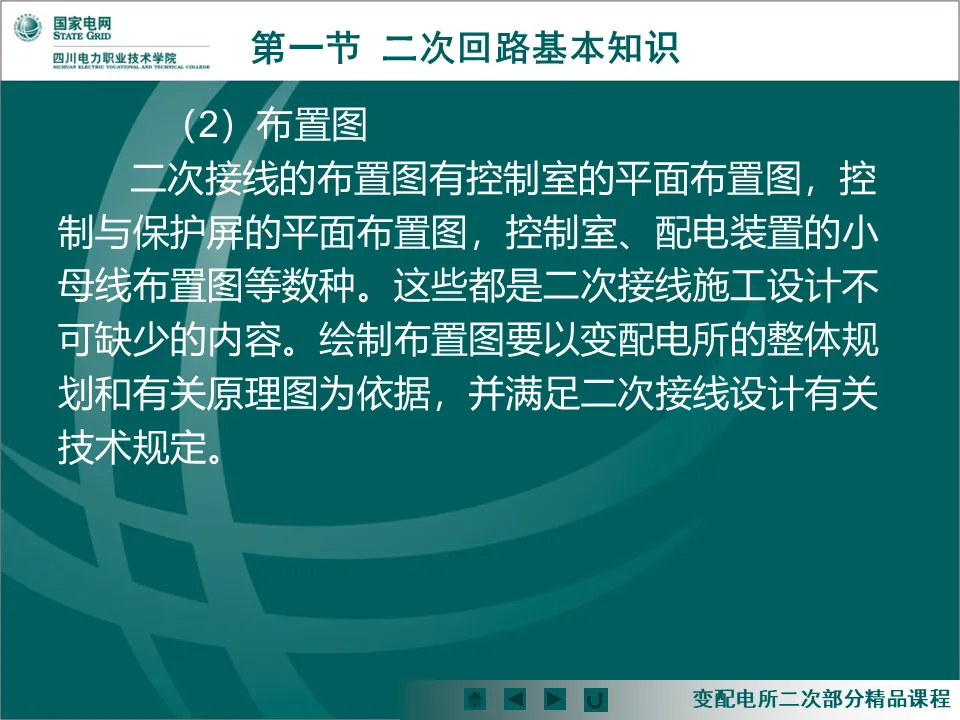

二次接线图是表明二次接线的图，它通常以国家规定的通用图形符号和文字符号，表示二次设备的互相连接关系。

二次接线图中所有开关电器是按照它们断路时的状态来表示，继电器和接触器的触点都按照它们线圈无电压失磁的状态来表示。

动合触点(常开触点)是继电器线圈在没有输入量的状态下，断开着的触点，当继电器线圈的输入量达到整定值时，其触点闭合。

动断触点(常闭触点)是继电器线圈在没有输入量的状态下，闭合着的触点，当继电器线圈的输入量达到整定值时，其触点断开。

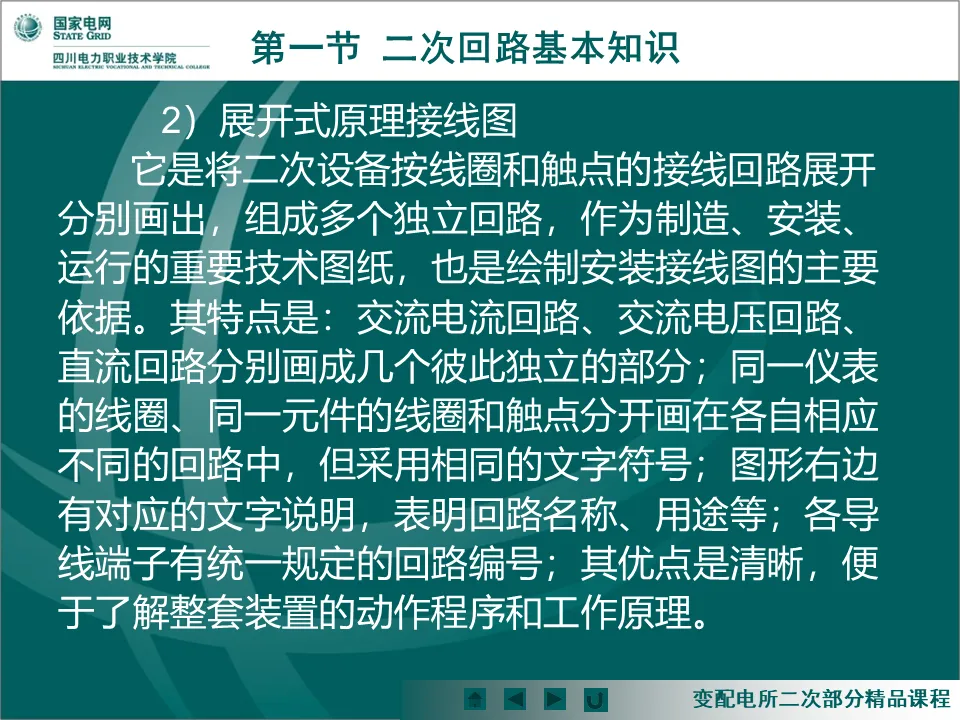

1、看图的基本方法先一次后二次:当图中同时存在一次接线和二次接线时，先看一次部分，弄清是什么设备和工作性质，再看二次部分，具体对一次部分起什么监控作用。

先交流后直流:当图中同时存在交流和直流时，先看交流回路反映出的一次接线的运行状况，再看直流回路对交流回路各参数变化所产生的监控和保护作用。

先电源后接线:在图中应先找到电源(交流回路中电流互感器和电压互感器的二次绕组)，再顺此回路接线往后看，直流应从正电源沿接线找到负电源，并分析各设备的动作。

先线圈后触点:先找到继电器或装置的线圈，再找到其相应的触点。

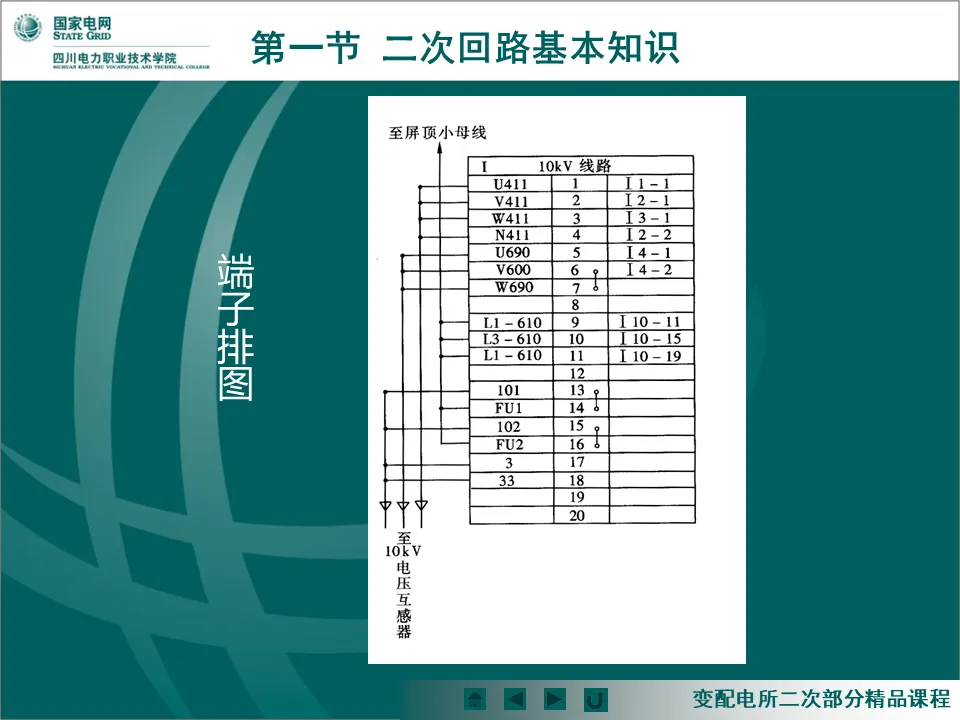

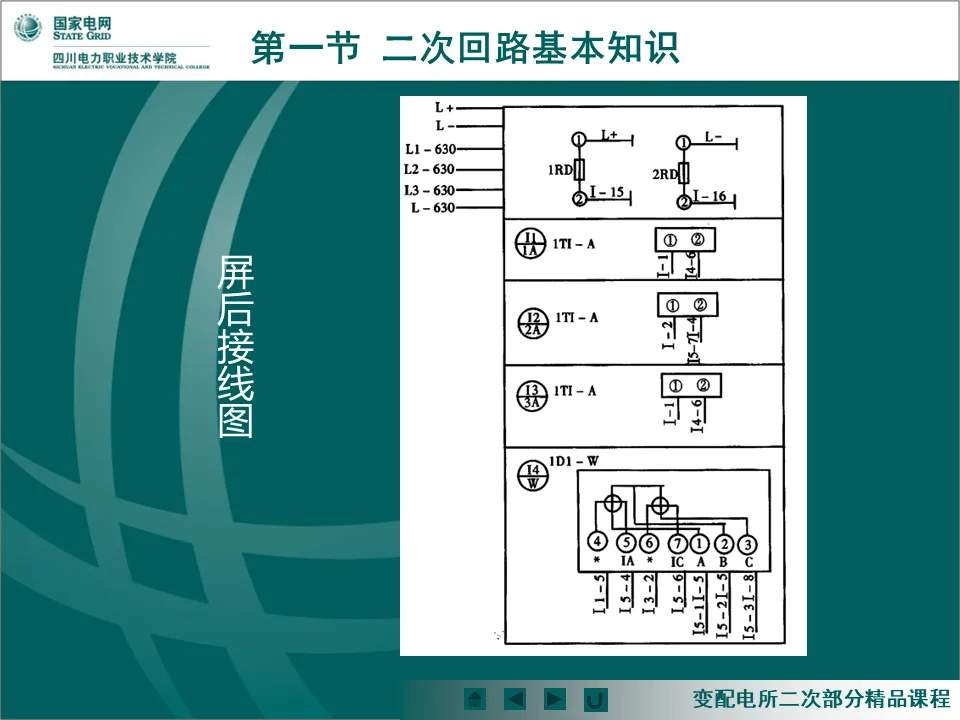

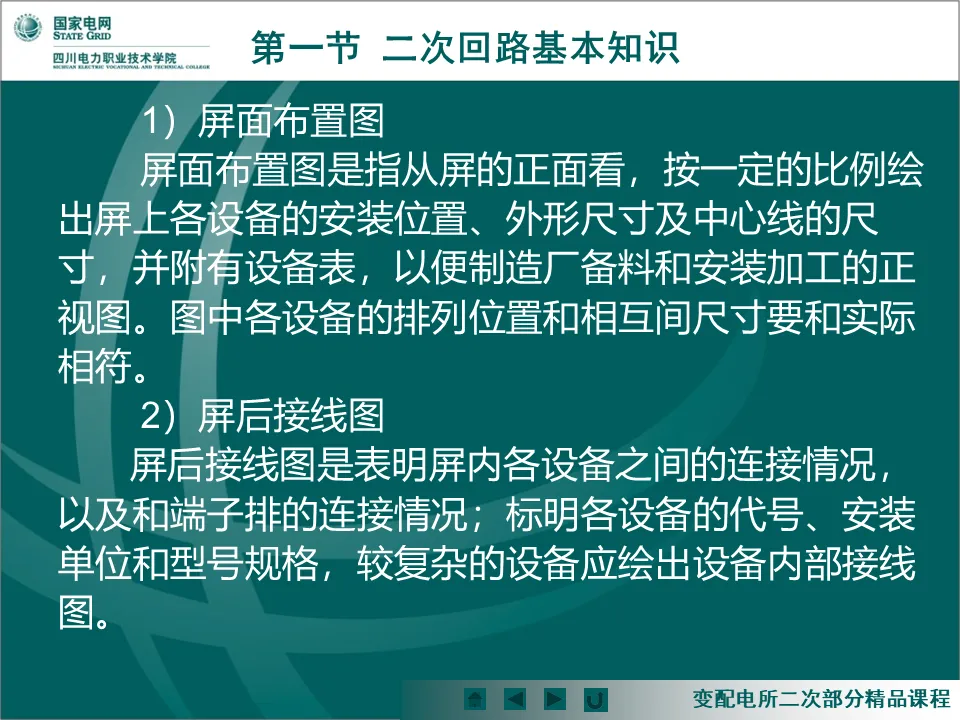

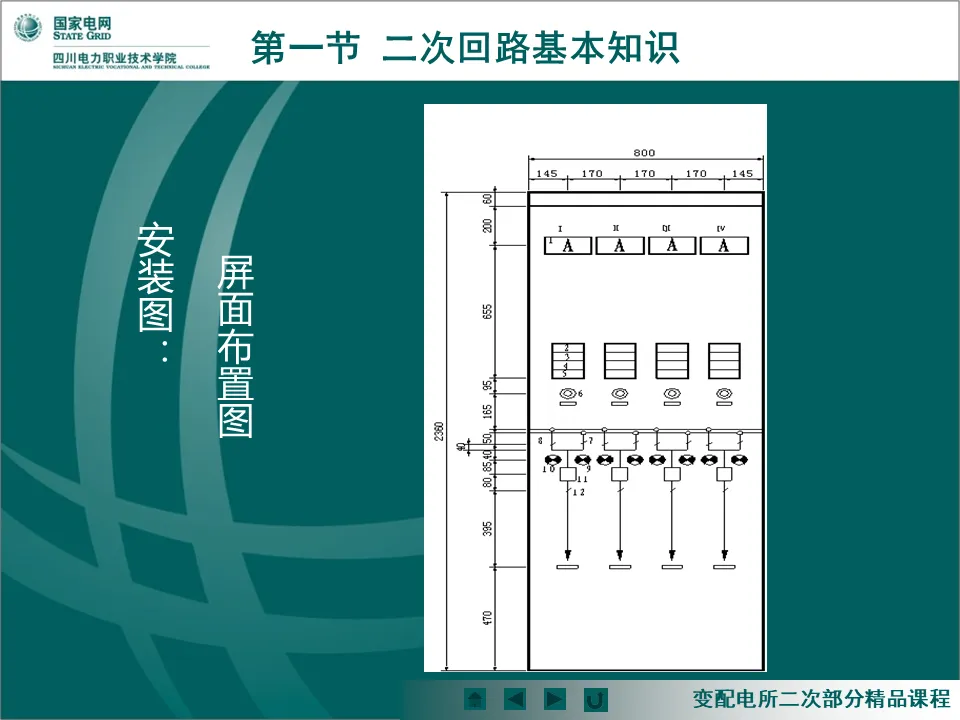

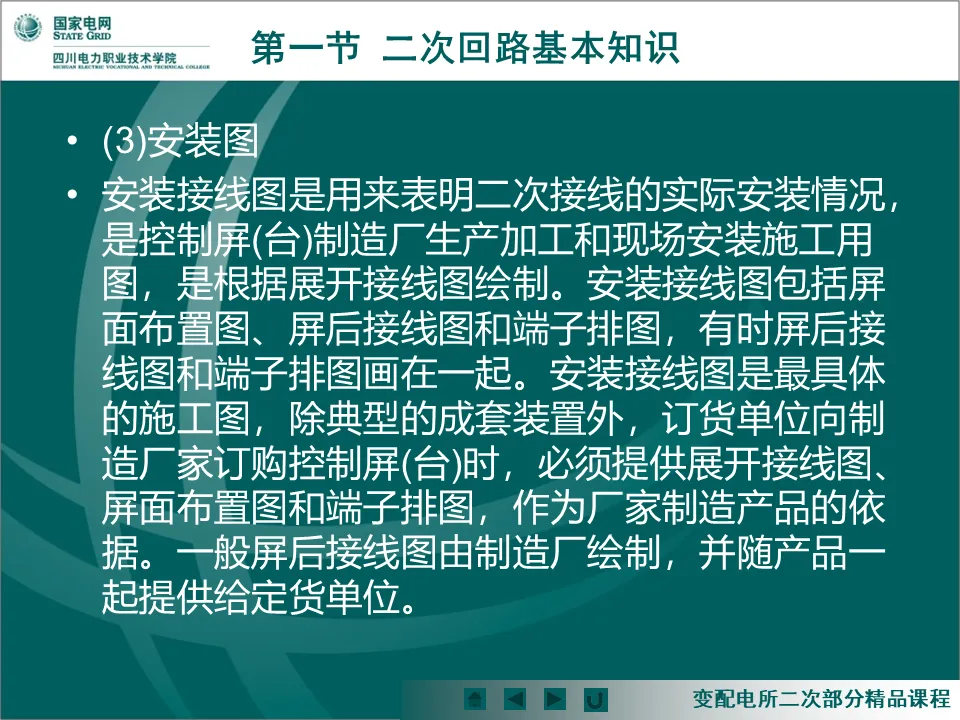

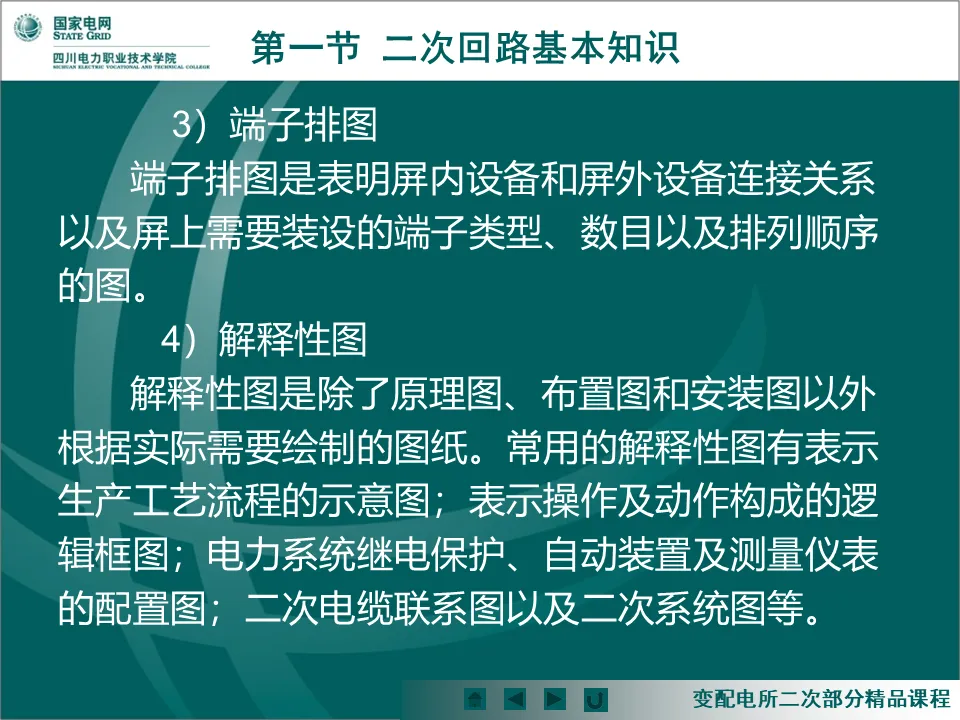

先上后下:针对端子排图和屏后安装图而言，纵向从上往下看。

先左后右:针对端子排图和屏后安装图而言，横向从左往右看。
