课件分享|GB/T 151-2026《热交换器》宣贯 PPT
这份宣贯PPT围绕新版GB/T 151-2026《热交换器》完整解读，整体分为四大板块：标准修订概况、主要修订内容、核心条款解析、标准后续工作展望。
...... 后台回复“006”自动获取下载链接
超级VIP套餐｜一键解锁特种设备检验员/检验师全题库套餐，永久学习权限限时开放！ 特检快讯｜总局印发《检验检测从业人员监督管理工作指引》全文，涉及建立全国统一检验检测从业人员禁止从业名录，从业人员有权举报等 考试计划｜2026年最新全国各省市特种设备检验检测人员考试计划【2.2更新】帮→_→取证 声明：本文所用图片、文字部分来源于互联网，转载的目的在于传递更多的信息，不代表本号的观点和立场。如涉及到版权问题，请及时和我们联系，我们将更正处理或删除。
@特检帮：特检人的考证好帮手！

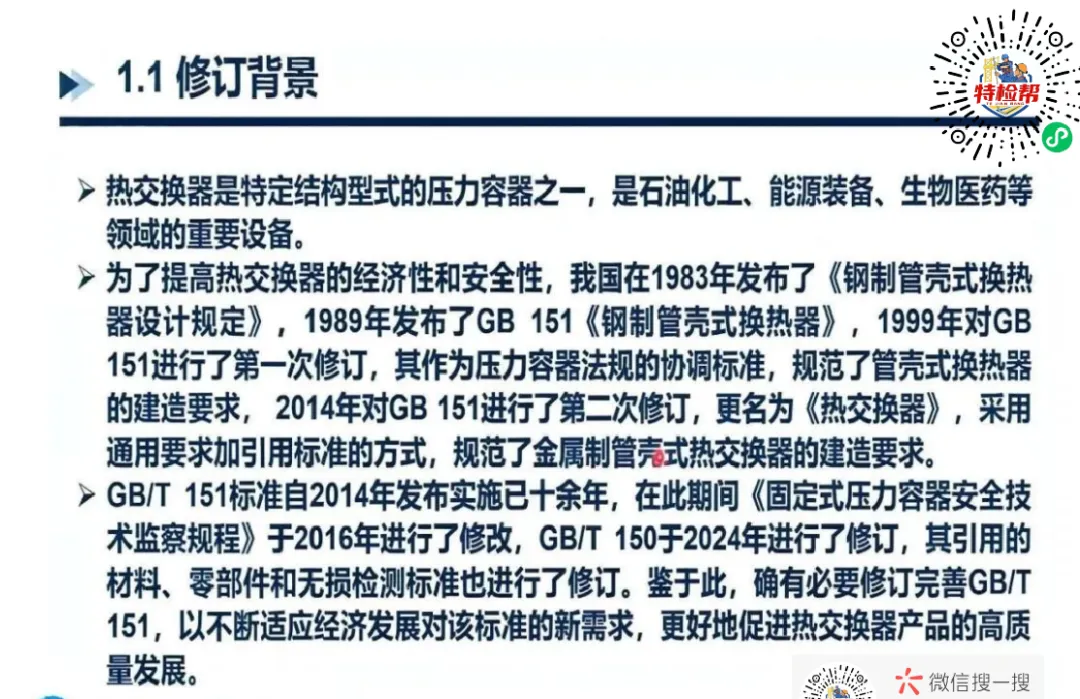

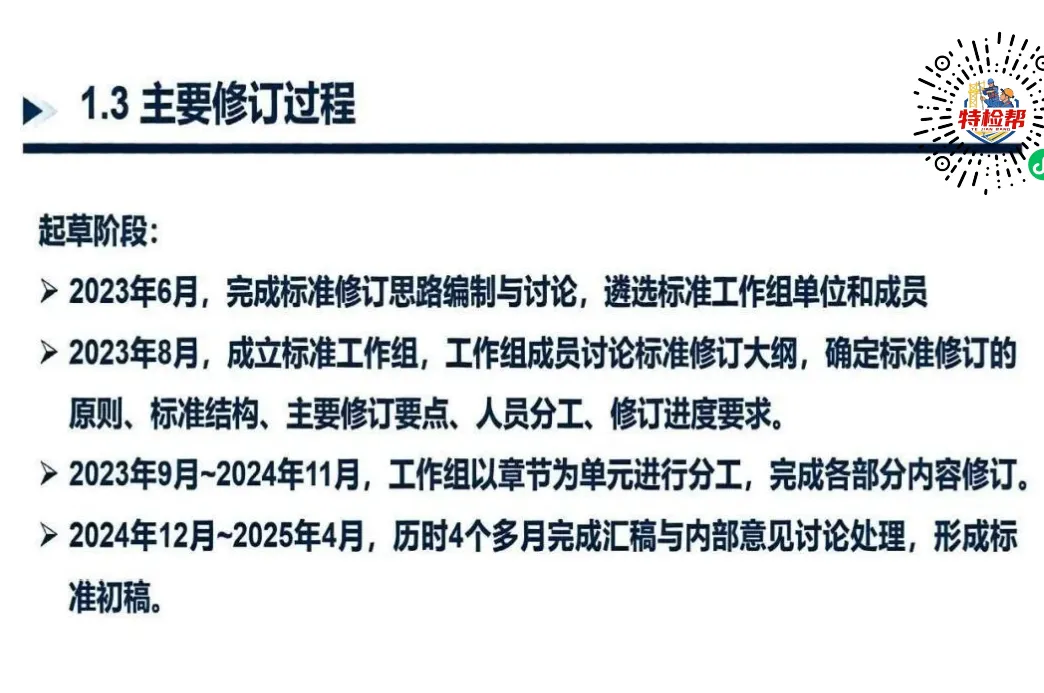

第一部分介绍修订背景与全过程。旧版GB/T 151-2014实施十余年，配套TSG 21、GB/T 150等标准均完成更新，行业大型化、节能化需求激增，因此启动修订。
第二部分梳理标准整体改动，保留旧版正文加附录框架，新增失效模式章节，增设TI级管束、NEN型管板、胀焊工艺评定等多项规范性、资料性附录，累计调整140处技术内容，重点拓宽设备适用尺寸上限，完善用材、管束、管头、管板、制造验收相关条款。

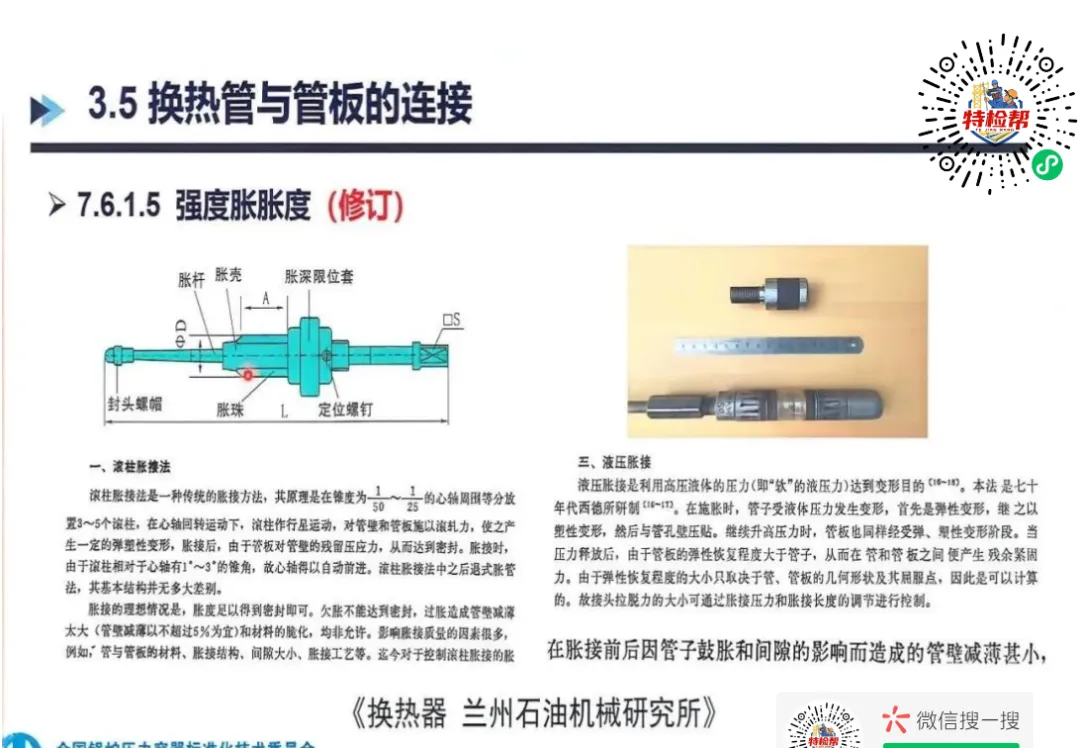

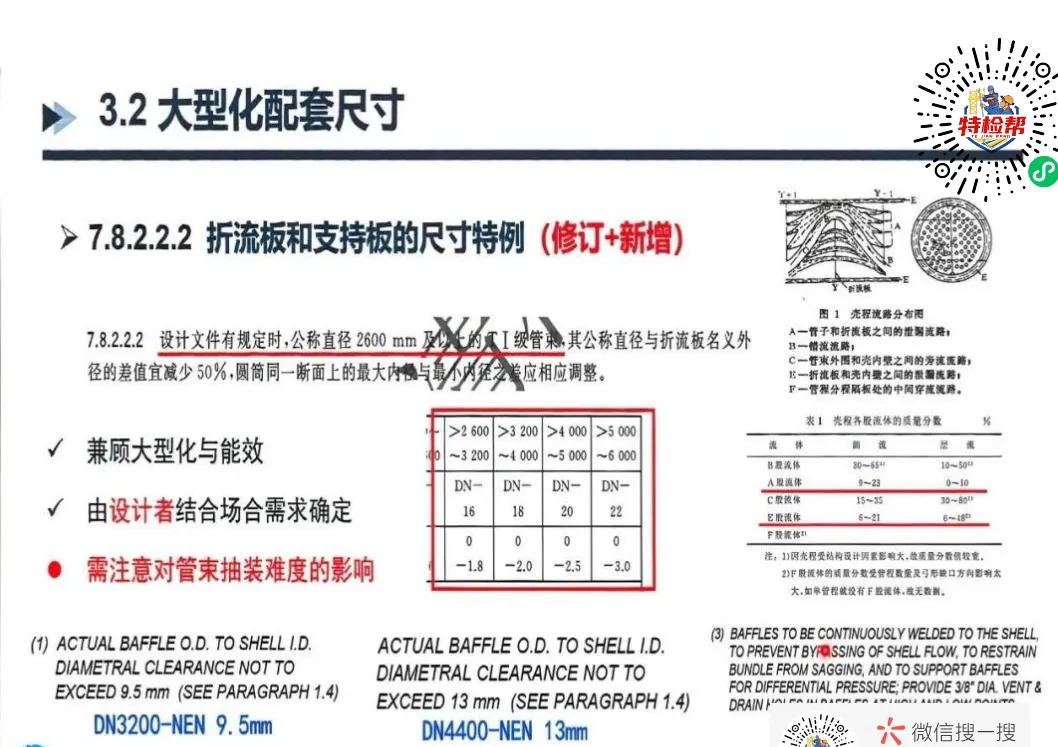

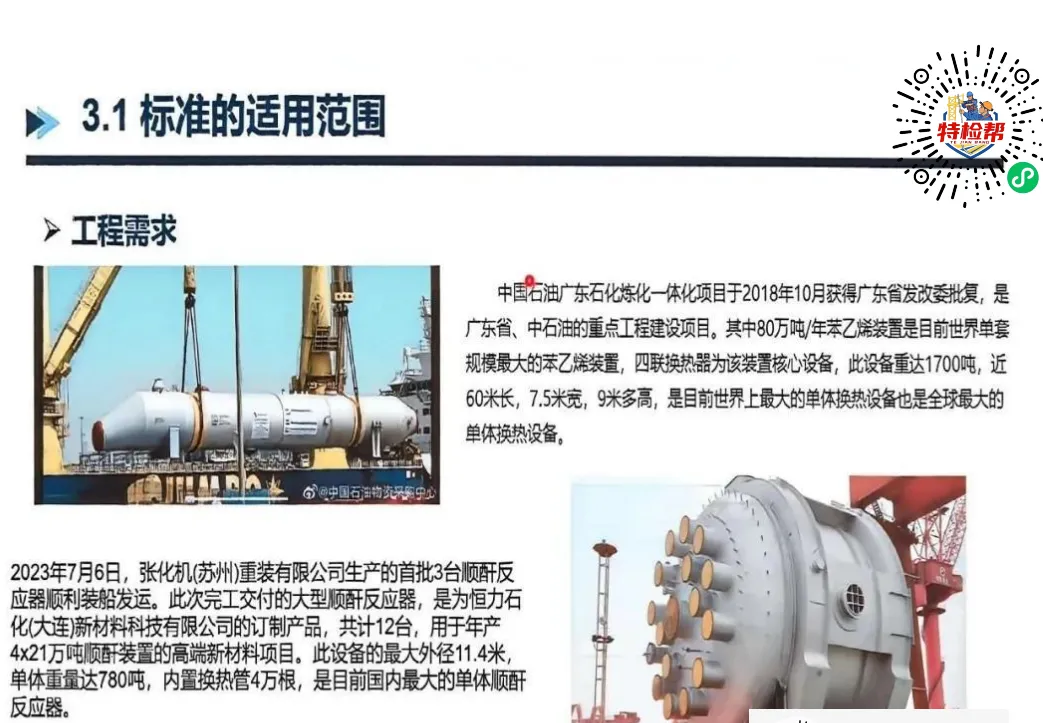

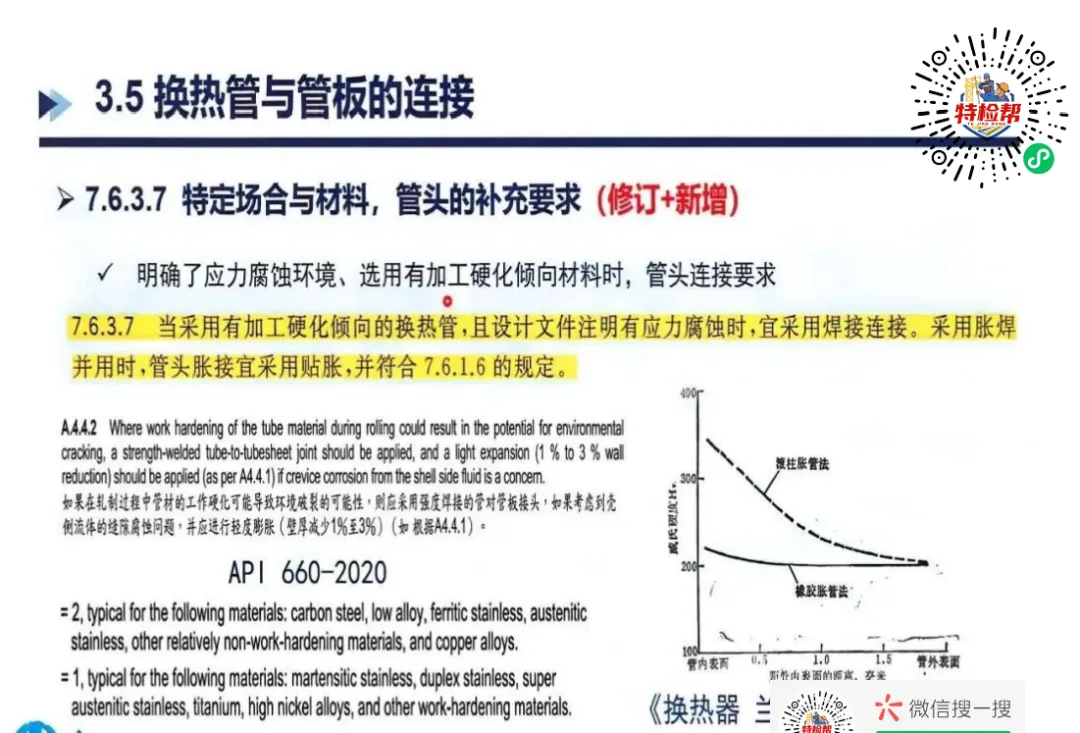

第三是核心技术解析，也是PPT重点。一是适配大型设备，放大换热器公称直径限值，补充DN2600以上折流板、筒体厚度配套尺寸；二是更新换热管准入规则，完善各类管材执行标准，新增特种管材使用要求；三是革新管束分级，新增高精度TI级管束，细化管孔、换热管公差与粗糙度要求，明确强度胀、焊接适用工况；四是优化管板与管头设计，提升强度胀设计压力上限，细化胀度、开槽、焊脚尺寸，新增拉脱、焊接工艺强制评定规则；五是补充能效、振动控制、热处理与无损检测要求，契合双碳节能需求。全程穿插新旧标准、国内外规范数据对比与工程算例。
最后一部分展望标准落地，提出后续将持续完善管束能效匹配、管头评价、管板通用计算、流致振动、轻量化设计等技术内容，同步勘误标准文字与公式疏漏，为设计、制造、检验企业提供长期技术支撑，帮助行业规范大型换热器、特种换热设备的生产与检验工作。
资料共157页，部分展示：
