课件推送(超结器件之机理解析-晏小北)继续分享课件！ 题目：超结器件之机理解析 时间：2026年9月

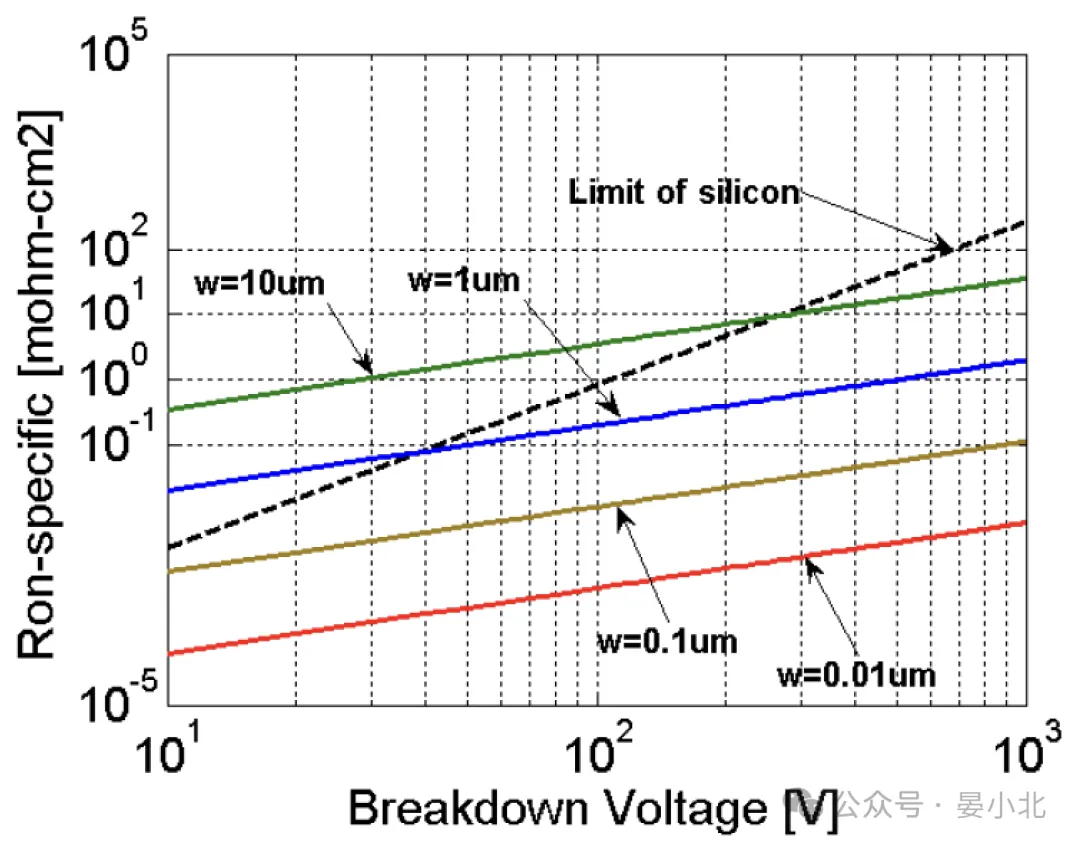

其中，μ是载流子迁移率，ε是半导体材料介电常数，EC是临界场强，w是柱区半间距，l为横向器件漂移区厚度； 2、超结优化：降低柱区半间距（w）； 随柱区半间距（w）减小，超结比导线性降低；
随柱区半间距（w）减小，耐压不受影响（原因为柱区变窄时，只要将柱区掺杂浓度同比提升，N柱/P柱依然能互相完全耗尽）； 3、超结问题1：JFET效应； 导通状态下，N柱/P柱之间的横向PN结处于反偏状态。随着漏压增加，横向PN结耗尽区扩展，N柱的电流路径减小；如果柱区宽度很小，电流路径可能被堵死，导通电阻激增，即通态寄生JFET效应； 因此，柱体宽度最小尺寸受通态寄生JFET效应之约束。 同时，随柱区半间距（w）减小，比开关电荷（Qsw/A）增大，器件优值（Ron×Qsw）增大（笔者注：该值越小越好）； 4、超结问题2：电荷不平衡，耐压降低； 4.1、若电荷失衡超过10%，耐压便会急剧衰减（分析与数值建模）；
4.2、电荷失衡理论模型可通过电场叠加原理分析，总电场=理想平衡超结电场分量+等效失衡电荷PIN二极管电场分量；
读完依稀发现自己是盘过的，果然哦。
来源：晏小北
链接：超结器件之机理解析
关键信息摘录如下：
1、比导通电阻（Ron·AV）公式；

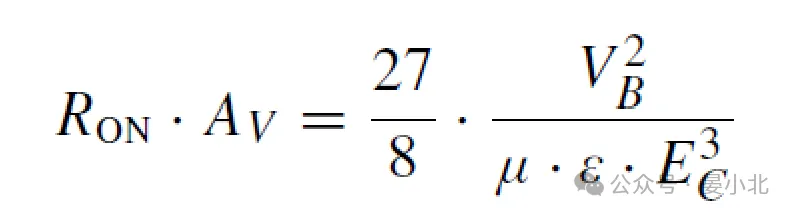

传统结构：与击穿电压（VB）的二次方成正比；

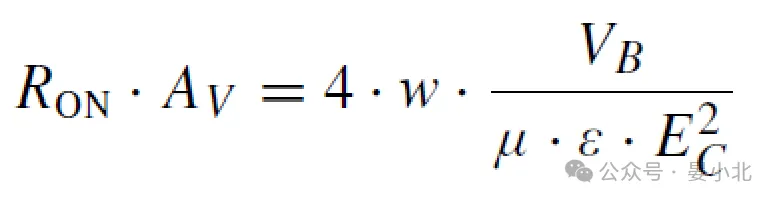

超结结构：与击穿电压（VB）的一次方成正比；

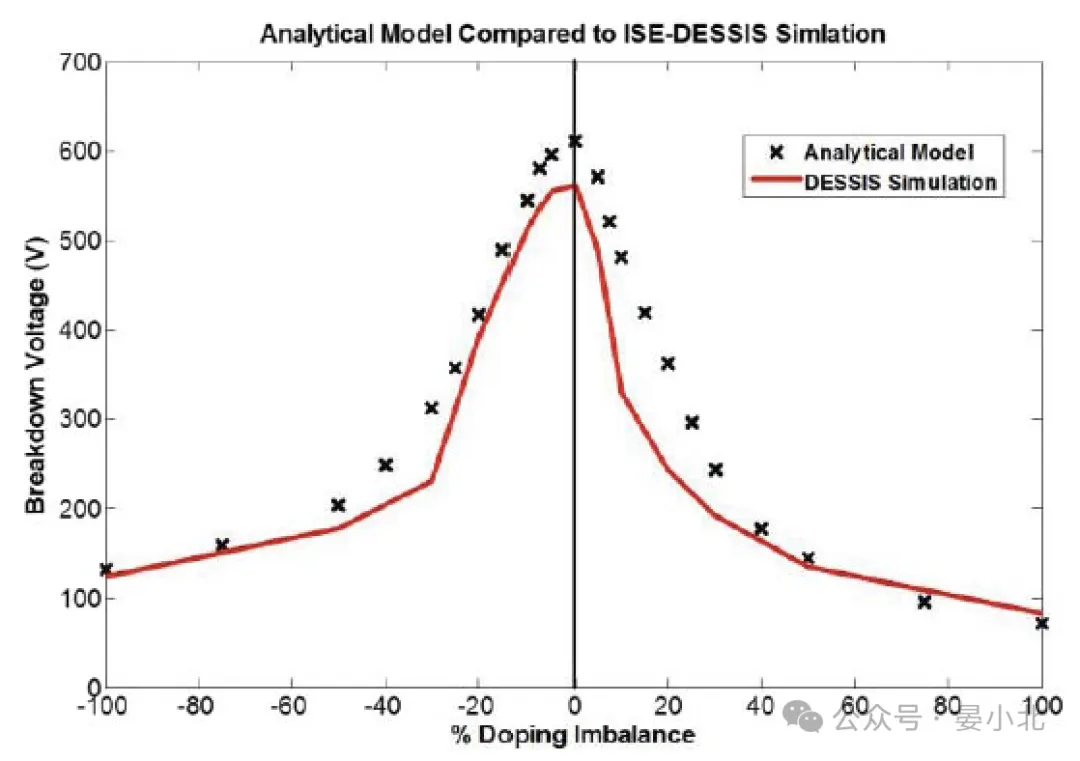

横轴是掺杂不平衡程度，负值表示N柱缺电荷，正值表示N柱多电荷，纵轴是击穿电压；

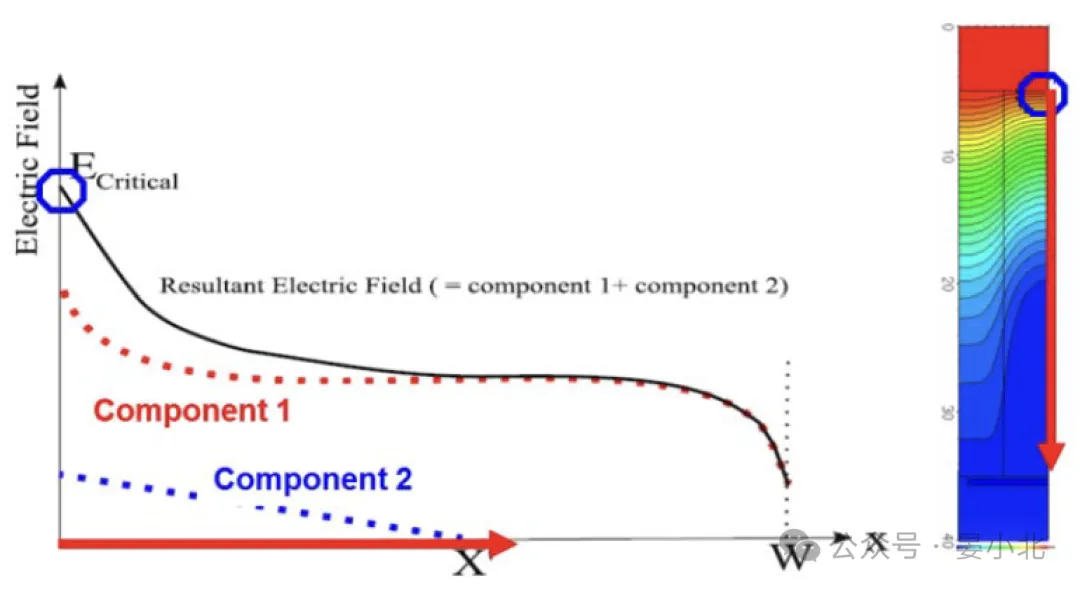

红线（Component 1）是理想超结电场分布，电荷完全平衡，电场近似矩形；
蓝线（Component 2）是多余电荷导致的电场分布（行为等效于一个PIN二极管的漂移区）；
黑线（Resultant Electric Field）是两者叠加的结果（x=0处，电场最高，此处总电场将最先达到材料击穿场强，器件提前击穿）；
推荐理由：经典是值得反复多次阅读的，一盘二盘多盘，每次都有新的收获啊！！！
全文完。
