乌龟图绘制与过程策划指南

乌龟图绘制与过程策划全流程指南

一、工具本质：为什么乌龟图是过程管理的 “万能钥匙”？

乌龟图是一种图形化过程分析工具，因形态酷似乌龟而得名，核心价值在于将复杂过程拆解为 “输入 - 输出 - 资源 - 方法 - 责任 - 测量” 六大核心要素，实现 “隐性流程显性化、模糊要求量化”。其广泛应用于 IATF16949、ISO 9001 等管理体系，适配生产制造、采购、客户服务等全场景，解决三大核心问题：

避免 “盲人摸象”：打破部门壁垒，全面覆盖过程各维度，如某五金厂通过乌龟图发现 “环境温湿度对抛光质量的影响” 这一被忽略的关键因素；

明确 “权责利”：清晰界定过程所有者、资源配置和绩效标准，杜绝推诿扯皮；

支撑 “持续改进”：为风险预判、流程优化提供可视化依据，是新过程导入、质量问题分析、内外部审核的核心工具。

二、标准化绘制：3 步画出专业乌龟图（附要素填写指南）

（一）绘制前准备：明确过程定位

过程分类
：先界定过程类型，优先选择高频率、高风险或高价值过程：

COP（客户导向过程）：直接创造价值，如订单交付、产品制造；

SP（支持过程）：保障核心业务，如采购、设备维护；

MP（管理过程）：体系管控类，如内部审核、战略规划。

范围界定
：过程名称需精准，避免过宽或过窄（例：“手机外壳注塑过程” 而非 “注塑”“生产过程”）。

（二）3 步绘制核心流程

第一步：搭建基础框架（乌龟形态解构）

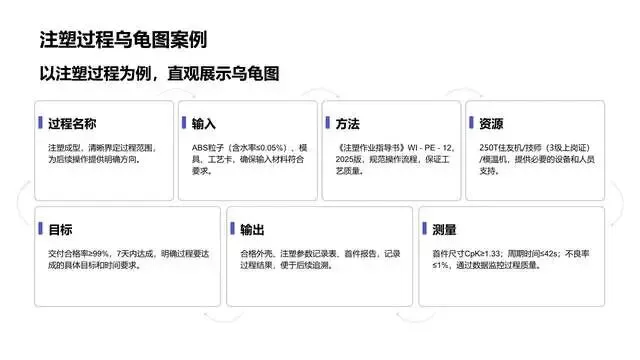

乌龟部位	核心功能	填写要求
龟壳	过程名称	居中标注，简洁明确（如 “焊接过程”“采购过程”）
龟身	核心活动	按 “先后顺序” 列出关键步骤，用 “→” 连接（例：原料加料→模具合模→注塑→开模取件）

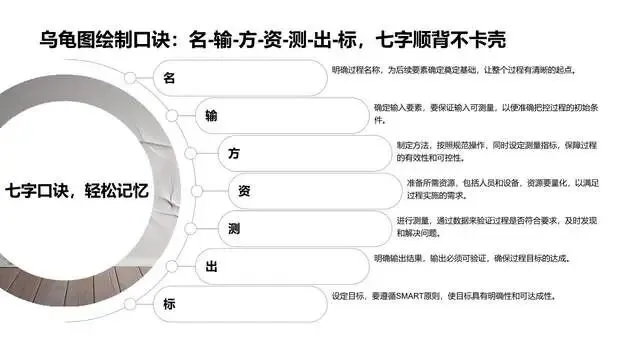

六只脚	核心要素	顺时针依次为：输入、输出、过程所有者、资源、方法、测量
尾巴	关联要求	标注上下游关联过程或特殊标准（如 “对接供应商管理过程”“符合 GB/T 12670 标准”）

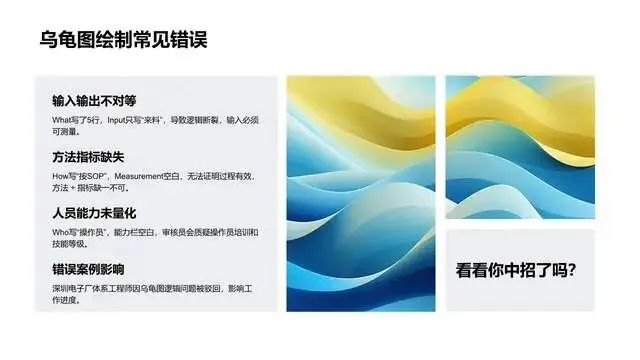

第二步：逐要素填充（可量化、可验证是关键）

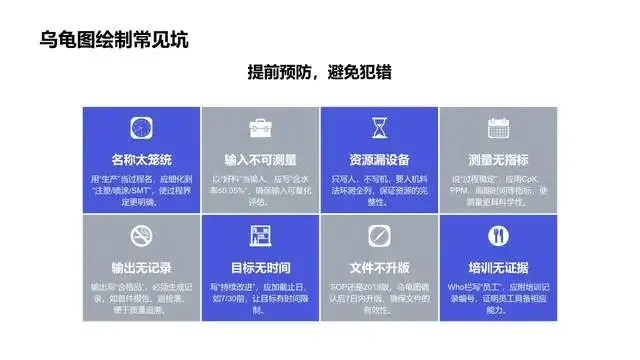

要素	填写要点	错误示例	正确示例
输入（左前腿）	触发过程的显性条件 + 隐性要求（文件 / 物料 / 资质）	“塑料粒子”“图纸”	“含水率≤0.05% 的 ABS 粒子”“V3.0 版审核生效图纸”“焊工资格证书”
输出（右前腿）	实物 / 文档类成果，需带验收标准	“注塑件”“报告”	“无熔接痕、尺寸公差 ±0.05mm 的手机外壳”“焊接参数记录表”“首件检验报告”
过程所有者（左中腿）	具体责任人 + 授权范围	“生产部”“操作工”	“李四（焊接车间主任，负责工艺参数调整审批）”“张三（采购专员，负责供应商准入审核）”

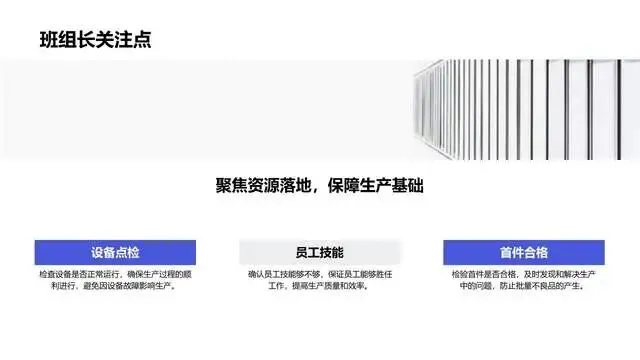

资源（右中腿）	人力 / 设备 / 环境 / 信息，明确细节	“注塑机、操作工”	“250T 住友注塑机（每月校准）、3 级持证技师、25±2℃车间、ERP 系统物料数据”

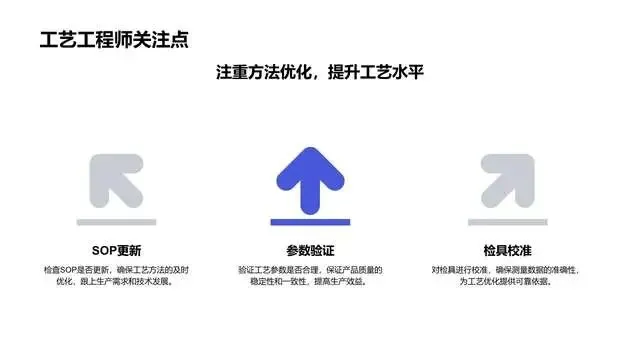

方法（左后腿）	标准化文件，按层级引用	“按规定操作”	《注塑作业指导书》WI-PE-12、《焊接工艺控制程序》QP-012

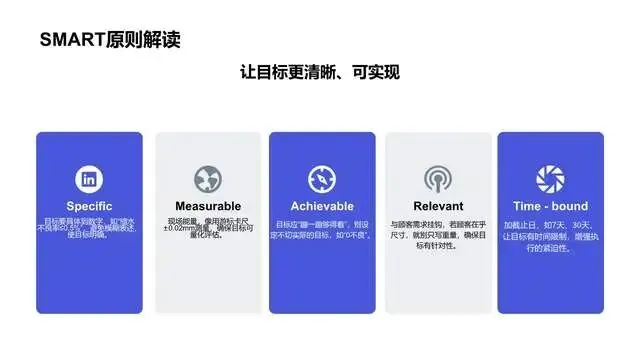

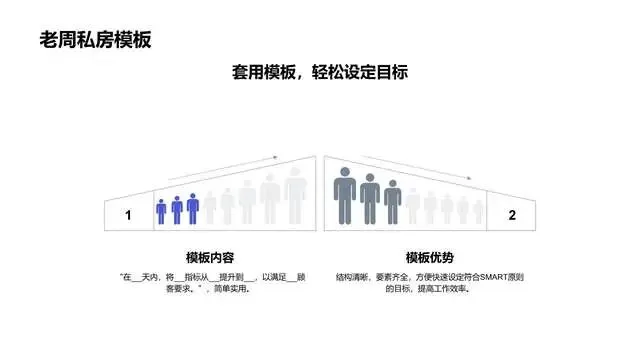

测量（右后腿）	SMART 指标（质量 / 效率 / 成本）	“效率高”“过程稳定”	“焊接一次合格率≥98%”“周期时间≤42s”“尺寸 CpK≥1.33”
