教案8:单相电与三相电:从家里的灯到工厂的机器

     你有没有想过，我们每天用的电，其实有两种“性格”完全不同的类型？一种温柔安静，默默点亮家里的灯；另一种力量十足，驱动着工厂里轰鸣的机器。它们就是——单相电和三相电。

     今天，我们就来揭开它们的神秘面纱，看看它们到底有什么不一样。

课程导入：我们家的电是怎么来的？

  家里的灯、空调、冰箱，用的是什么电？电压是多少？没错，是220V的交流电。这种电，我们叫它“单相电”。它就像一位细心的管家，负责照顾我们日常生活中的每一件小事。

  家里的空调虽然功率不小，可工厂里那些巨大的机器，动不动就是几十甚至上百千瓦，它们能用我们家里的电吗？答案是：不能。因为它们需要的是一种更强大、更稳定的电——三相电。这就好比，你家的小轿车能拉货，但要运一整列火车的货物，就得靠重型卡车了。

第一部分：认识单相电——家庭用电的“小能手”

单相电，顾名思义，就是“一个相位”的电。它由一根火线（L）和一根零线（N）组成，它们之间的电压是220V。你可以把它想象成一条来回流动的河流，水流的方向和大小会随着时间不断变化，这就是交流电的特点。

这种电是怎么工作的呢？其实，它来自一个正弦波。你可以把它想象成一个上下起伏的波浪，每秒钟起伏50次（频率50Hz）。当波浪到达最高点时，电压是310V左右；当它经过零点时，电压就是0V。我们常说的220V，是这个波浪的“有效值”，就像平均力量一样。

单相电非常适合我们家里的各种电器：照明、电视、冰箱、小功率的空调，它们都能轻松应对。但单相电也有它的局限性。比如，它提供的功率不是恒定的，会随着波浪起伏而波动。这就导致了一个问题：像风扇、空调压缩机这样的小电机，自己“推不动自己”，需要一个“启动电容”来帮忙，就像给它一个“助跑”一样，才能顺利转起来。

所以，单相电虽然好用，但它更像一个“独行侠”，力量有限，启动时还需要“帮手”。

第二部分：揭秘三相电——工业动力的“大力士”

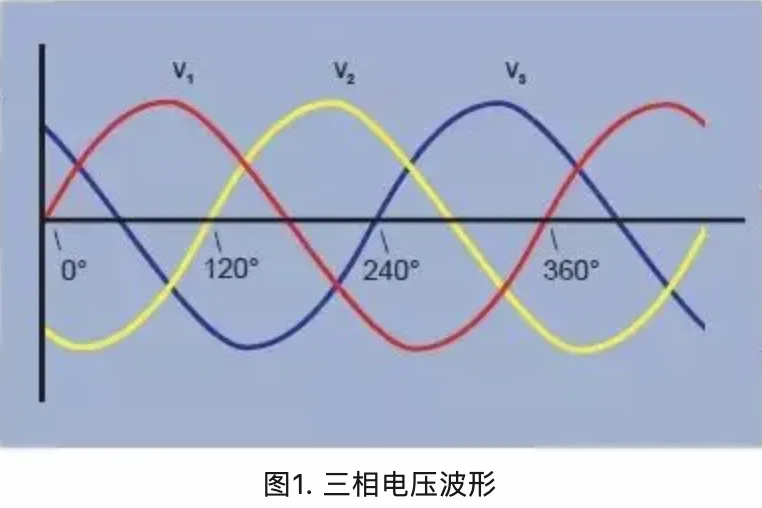

那么，三相电又是怎么回事呢？它可不是一根火线，而是三根！这三根火线（通常用A、B、C表示，颜色分别是黄、绿、红）上的电流，虽然也是正弦波，但它们的波峰和波谷是错开的，彼此之间相差120°。

这就好比三个人在推一辆车，他们不是同时用力，而是轮流推：第一个人推的时候，第二个人正在准备，第三个人刚推完。这样，总有一只手在推车，车子就能获得持续、平稳的动力，不会一停一顿。

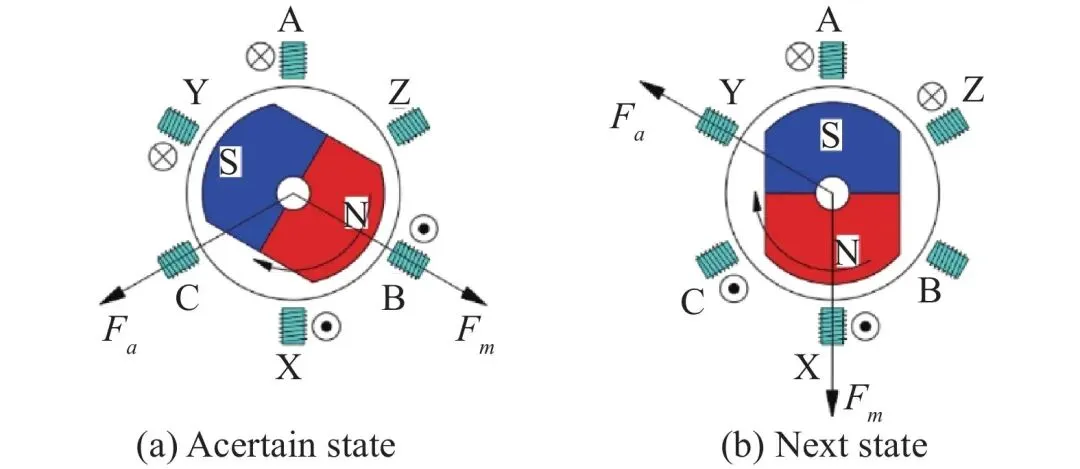

     这三组电是怎么产生的呢？在发电厂，发电机里有三个线圈，它们在空间上就相隔120°。当发电机的转子旋转时，这三个线圈会依次切割磁力线，从而产生三个相位差120°的交流电。这三组电合在一起，就形成了三相电。

三相电最大的优势就是“稳”和“强”。它的总功率是恒定的，不会像单相电那样有波动。这使得它驱动的电机运行非常平稳，振动小，噪音低。而且，三相电机天生就能自己“启动”，不需要额外的电容，通上电就能转，就像一键启动的汽车一样方便。

第三部分：电压与接线方式——星形（Y）与三角形（△）的奥秘

三相电的电压有两种：

一种是任意两根火线之间的电压，叫“线电压”，是380V；

一种是一根火线和零线之间的电压，叫“相电压”，是220V。

你可能会问，380V和220V之间有什么关系？其实，380V ≈ 220V × √3（√3约等于1.732）。这个关系是怎么来的呢？这就要说到两种重要的接线方式了。

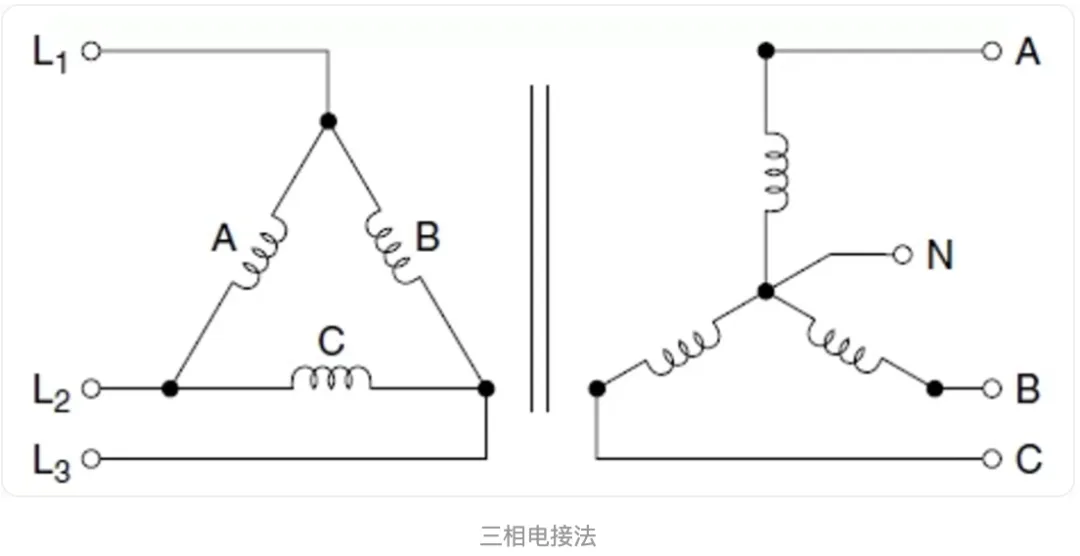

第一种是“星形接法”（Y接）。想象一下，把三根火线的末端都接在一起，形成一个“星点”，这个点通常会引出一根零线（N）。这时候，每根火线到零线的电压就是220V（相电压），而任意两根火线之间的电压就是380V（线电压）。我们家里的电，其实就是从三相电中“抽出”一相火线和零线得到的220V单相电。

第二种是“三角形接法”（△接）。这种接法是把三根线首尾相连，形成一个三角形，没有零线。在这种接法下，线电压就等于相电压，都是380V。这种接法通常用于直接给大功率的三相电机供电。

第四部分：单相 vs 三相——全方位对比

现在，我们来把单相电和三相电放在一起，做个全面的对比。

你看，家庭用电其实是“三相电的分身”。发电厂发出的都是三相电，经过变压器，我们才从其中取了一相来用。

第五部分：生活中的应用——从发电厂到你家

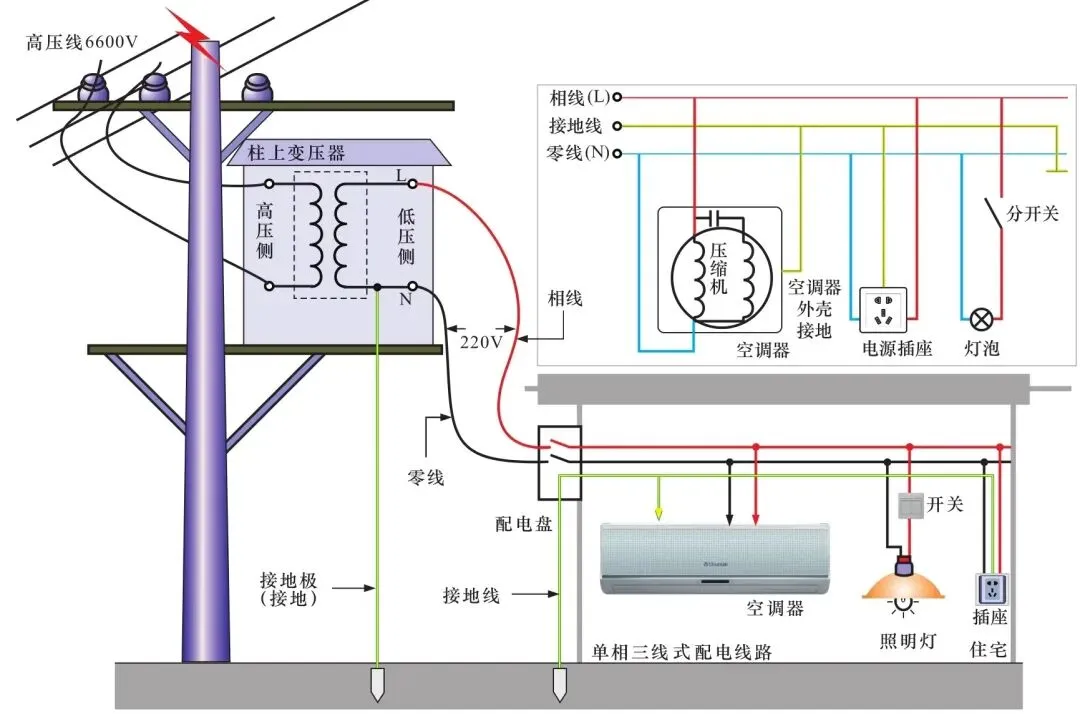

我们来追踪一下电的旅程。它从发电厂的三相发电机出发，变成高压三相电，通过铁塔上的三根电线（三相三线制）进行远距离传输，这样可以大大减少损耗。到了你家附近的小区，它会经过一个配电变压器，电压被降低。这个变压器的输出端就是三相四线制：三根火线和一根零线。

这根零线，就是我们家庭用电的“生命线”。它保证了即使三相负载不完全平衡，我们家里的电压也能稳定在220V。同时，还有一根黄绿双色的“地线”（PE），它直接连到大地上。如果电器外壳漏电，电流会通过地线流入大地，而不是通过你的身体，从而保护你的安全。
