教学目标
掌握电压互感器与电流互感器的作用、工作原理，理解其在电力系统中的核心功能。
生活中的“电力传感器”
你有没有想过，家里的电表是如何测量高压线路上几千伏电压和几百安培电流的？毕竟直接接入仪表会瞬间烧毁。这背后的关键角色，就是我们今天要学习的“电力翻译官”——电压互感器（PT）和电流互感器（CT）。
它们就像一对默契的搭档：CT负责把巨大的电流“缩小”，PT则把危险的高电压“降压”。这样一来，普通的电表、继电器就能安全、准确地“读懂”电网的状态。它们是电力系统的“眼睛”和“神经”，默默守护着万家灯火。
电流互感器（CT）详解
（1）作用
电流互感器在电力系统中扮演着至关重要的角色，其核心功能可概括为三大方面：
测量与计量
：将一次侧的高电流（如1000A）按比例转换为标准的小电流（5A或1A），为电能表提供输入信号，实现电费的精确结算。这意味着，无论线路电流多大，仪表看到的始终是安全、统一的信号。
系统保护
：作为继电保护装置的“感知神经元”，当线路发生短路或过载时，CT能快速将异常电流信号传递给保护装置，触发断路器跳闸，隔离故障，保护变压器、发电机等昂贵设备。
智能监控
：支持谐波分析、状态监测和无功补偿控制，为智能电网提供实时数据。新型电子式CT甚至能直接输出数字信号，接入数字化变电站系统。
（2）使用方法
正确使用CT是保障人身和设备安全的前提，必须牢记以下关键规范：

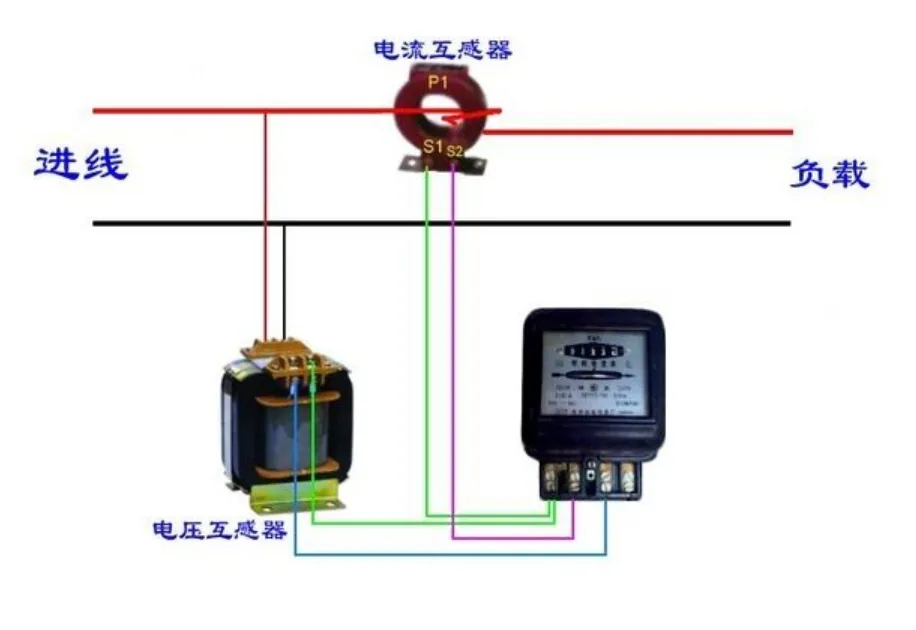

接线原则
：一次侧P1端子接电源进线，P2接负载出线；二次侧S1接仪表正极，S2接负极。极性接反会导致电能表反转或保护装置误动。

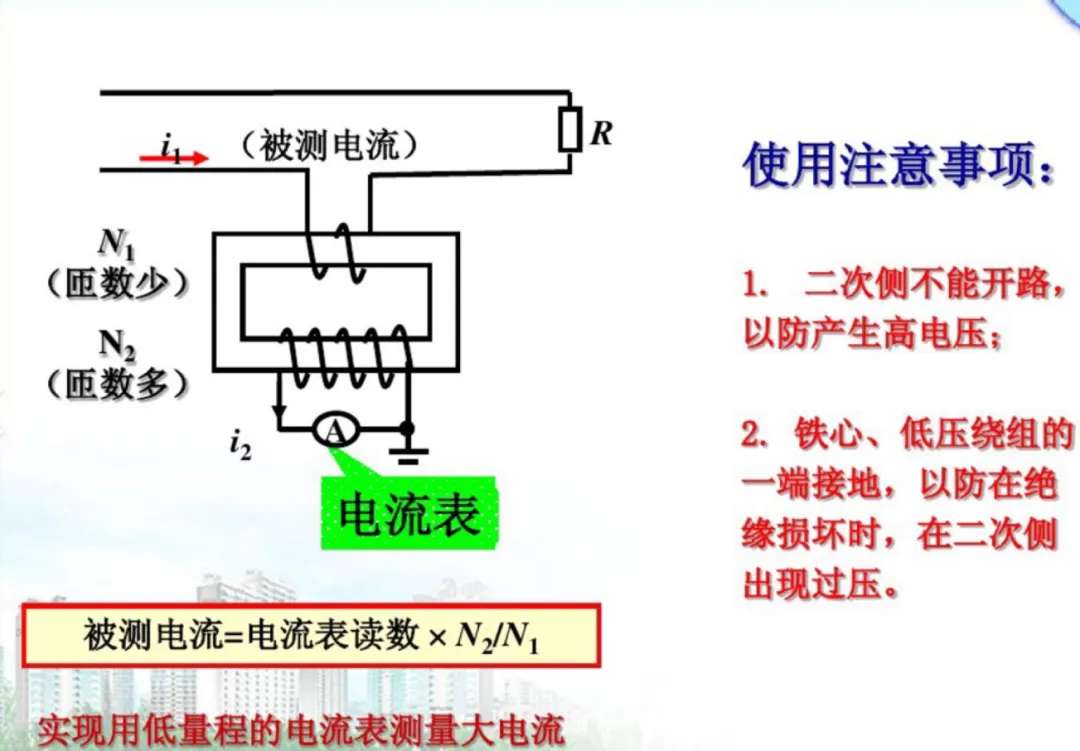

二次侧严禁开路
：这是CT使用中最危险的操作！正常运行时，二次回路必须闭合。一旦开路，铁芯将严重饱和，产生数千甚至上万伏的高压，可能击穿绝缘、引发电弧，危及人员安全。检修时，必须先用短接片将S1与S2端子可靠短接。
二次侧单点接地
：通常将S2端子接地，防止一次侧高压意外窜入二次回路。严禁多点接地，以免形成环流，影响测量精度。
负载匹配与变比选择
：二次侧所接仪表和电缆的总阻抗不能超过CT的额定容量（VA），否则误差会增大。变比选择需合理，测量用CT宜在额定电流的30%~100%范围内工作，以保证精度。

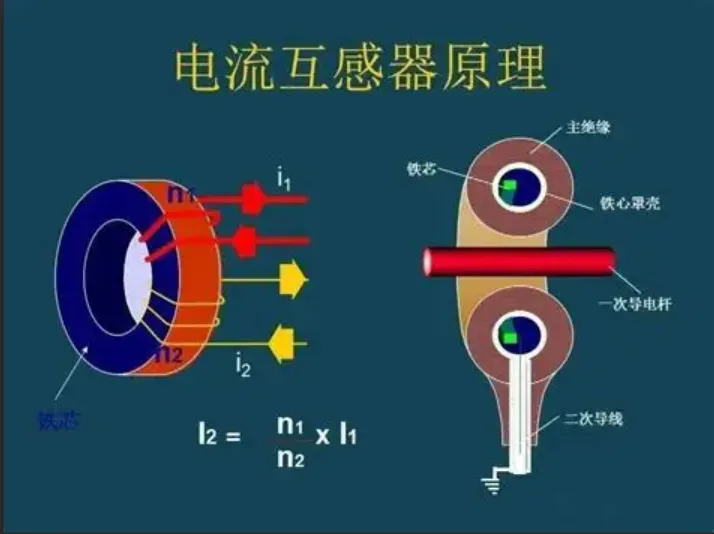

（3）数据原理
CT的工作原理基于电磁感应。其核心公式为：
一个变比为1000/5A的CT，其匝数比为200:1。当一次电流为1000A时，二次电流就是5A。这个5A的信号就可以安全地接入电能表或保护装置。
然而，实际应用中存在误差，主要来源于比差（幅值偏差）和角差（相位偏差），由铁芯的磁滞、涡流损耗引起。高精度CT采用优质铁芯材料和补偿技术来减小这些误差。
此外，随着技术发展，罗氏线圈（空心线圈，无磁饱和）和光学CT（基于法拉第磁光效应）等新型传感器也逐渐应用，它们具有频带宽、抗干扰强、体积小等优势。
电压互感器（PT/VT）详解
（1）作用
电压互感器的功能与CT相辅相成，共同构建了电力系统的感知网络：
电气隔离与安全保护
：实现一次高压系统与二次低压设备之间的电气隔离，确保操作人员和测量仪表的安全。
电压测量与电能计量
：将高电压（如10kV）按比例转换为标准低电压（100V或100/√3 V），供电压表、功率表和电能表使用。
继电保护与绝缘监测
：为保护装置提供电压信号，用于检测过压、欠压、相间短路等故障。特别地，通过开口三角接法，可以检测零序电压，实现单相接地故障的快速判断和报警。
（2）使用方法
PT的使用同样有严格的安全规范，与CT形成鲜明对比：
接线方式
：常见的有单相、V/V、Y/Y0、Y0/Y0/△等多种接线方式，适用于不同电压等级和系统需求。例如，V/V接线用两台PT即可测量三相线电压，经济实用。
二次侧严禁短路
：与CT“怕开路”相反，PT最怕“短路”。短路会产生极大的短路电流，迅速烧毁PT的绕组。因此，二次回路必须安装熔断器或小型断路器作为保护。
极性不能接错
：在接功率表或电能表时，极性错误会导致功率测量为负值，造成严重后果。
负载匹配与防反充电
：二次负载不能过重。停用PT时，必须先断开二次侧，再断开一次侧隔离开关，防止其他PT通过二次回路向停电的PT反向供电，导致一次侧感应出高压。

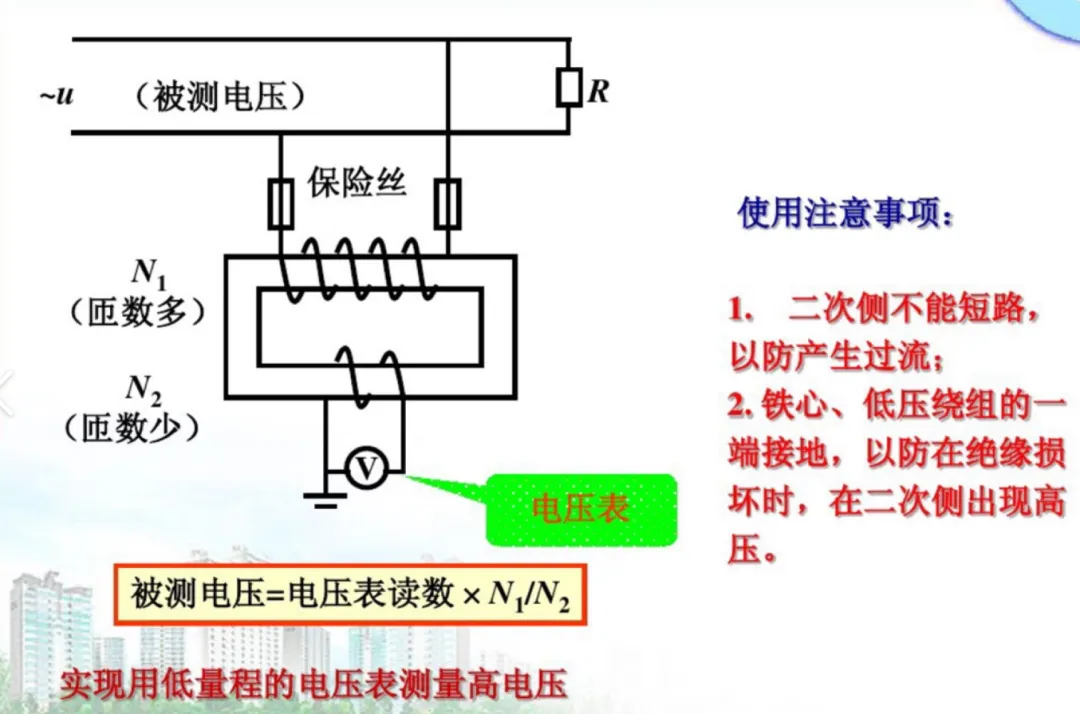

（3）数据采集原理
PT的电磁式工作原理与变压器类似，其电压变换比近似等于匝数比
除了传统的电磁式PT，还有两种重要类型：
电容式电压互感器（CVT）
：利用电容分压原理，先将高电压通过电容分压器降到中压，再通过一个小型电磁式变压器进一步降压。CVT成本较低，且可兼作电力线载波通信的耦合电容器，广泛应用于110kV及以上系统。
电子式电压互感器
：采用阻容分压或光学传感（如泡克尔斯效应）技术，直接输出小电压信号或数字信号。它们无磁饱和、频带宽，是数字化变电站的发展方向。
信号处理流程上，传统PT输出模拟信号，需经A/D转换后由微处理器处理。而电子式互感器通过合并单元（MU），直接输出符合IEC 61850标准的数字采样值，实现多装置共享，大幅提升系统效率。
CT与PT对比总结表
安全警示与典型应用
安全口诀：“CT怕开路，PT怕短路”。这十个字是电力工作者必须牢记的生命线。
CT开路
：会产生致命高压，操作前务必短接二次端子。
PT短路
：会产生巨大电流，烧毁设备，二次回路必须有保护装置。
典型应用场景图示：

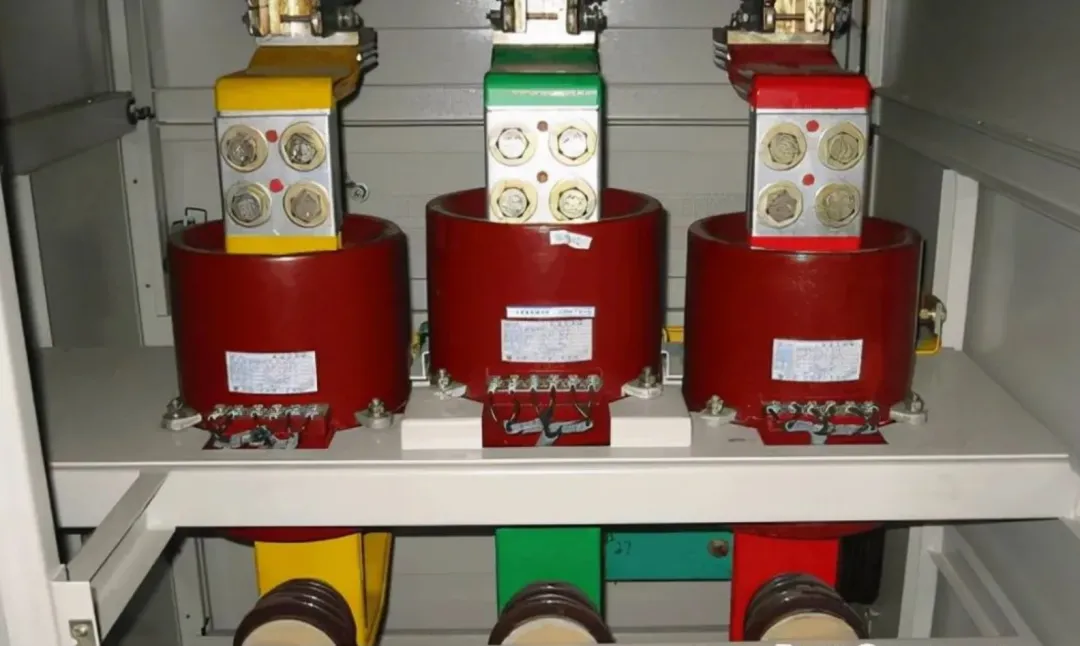

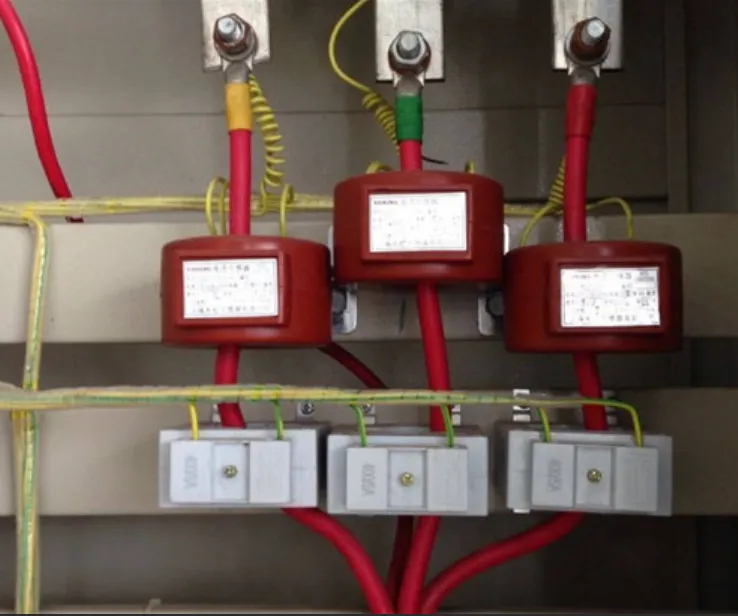

在配电柜中，三相CT串联在进出线电缆上，其二次线接入电能表和保护装置。
在变电站，PT通过Y0/Y0/△接线，其开口三角绕组实时监测零序电压，一旦系统发生单相接地，3U₀电压升高，立即发出告警。
在智能电表内部，集成了微型的CT和PT，实现对家庭用电的精确计量。
区别
- 转换对象不同 ：电压互感器转换的是电压，而电流互感器转换的是电流。
- 结构差异 ：电压互感器通常为单相或三相 结构，而电流互感器可以是单相或三相结 构，且通常采用环形铁芯。
- 绝缘要求 ：电压互感器对绝缘要求更高， 因为它们直接接触高压。
- 准确度要求 ：电压互感器对准确度的要求 通常高于电流互感器。
- 容量差异 ：电流互感器的容量通常大于电 压互感器，因为它们需要承载大电流。
- 应用场景 ：电压互感器主要用于电压测量 和保护，而电流互感器主要用于电流测量 和保护。
- 二次侧负载 ：电压互感器的二次侧负载通 常较小，而电流互感器的二次侧负载可以 较大，因为它们需要驱动更多的测量和保 护设备。
- 误差影响 ：电压互感器的误差对测量和保 护的影响较大，而电流互感器的误差对测 量的影响较小，但对保护的影响较大。
