🔧 第四部分：装置选型、安装与调试
4.1 选型“三步法”
1. 看容量与距离： 距离近、容量小选单机方案；距离远、容量大选主从机方案。
2. 看通信需求： 是否需要接入监控平台或与储能系统联动。
3. 看标准： 确认当地电网对响应时间的具体要求（国标通常为2秒内，但部分地区要求更严）。
4.2 安装“红线”
● CT方向不能错： P1面朝向电网，P2面朝向负载/逆变器。
● 严禁开路： CT安装时，二次侧必须先接好线，严禁运行中开路。
● 抗干扰： 信号线（RS485/光纤）应与强电线路分开走线，或使用屏蔽线。
4.3 调试关键步骤
1. 通电检查： 确认电源电压正常，接地良好。
2. 通道校验： 检查电压、电流采样是否准确。
3. 定值设置： 根据变压器容量设置逆功率跳闸阈值（通常为额定功率的5%-10%）。
4. 传动试验： 模拟逆流场景，验证装置是否能正确跳闸或调节功率。
💡 第五部分：案例分析与实践
案例一：某工商业光储项目（防逆流+储能）
● 背景： 企业用电量大，但不允许向电网送电。
● 方案： 在并网点安装双向电表，接入储能协调控制器。
● 逻辑： 当光伏多余时，控制器优先指令储能系统充电；若储能已满，则指令逆变器限功率。
● 效果： 实现了“自发自用，余电存储”，未发生一次逆流罚款。
案例二：多户用光伏集群（虚拟电厂）
● 背景： 一个台区接入了大量户用光伏，总功率超过了变压器容量。
● 方案： 通过云平台对所有户用电表进行监测，当检测到台区即将过载时，远程调节部分用户的逆变器功率。
● 效果： 解决了变压器反向过载问题，保障了电网安全。
🛠️ 第六部分：运维与故障处理

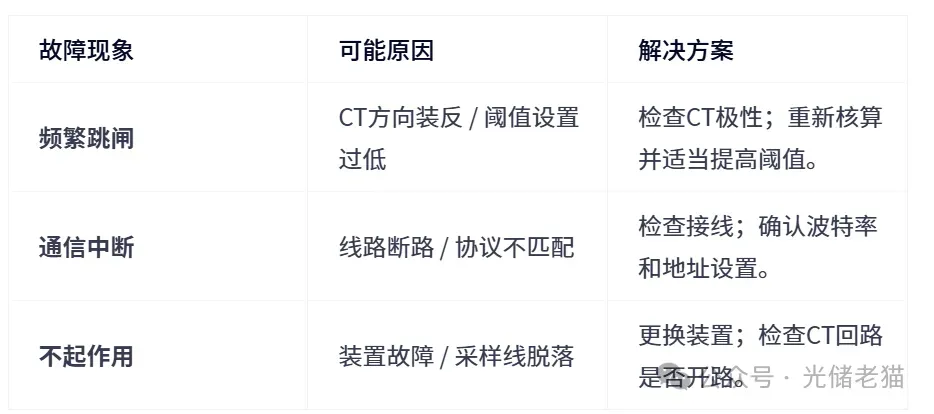

常见故障速查表
📜 第七部分：政策与标准速览
● 国家标准 GB/T 50865-2013： 规定当检测到逆向电流超过额定输出5%时，系统应在2秒内自动降低出力或停止送电。
● 行业新规： 部分地区（如广东、安徽）对工商业光伏的自发自用比例有具体要求，设计时需提前了解当地政策。
● 发展趋势： 随着新国标GB/T 19964-2024的实施，对防逆流的响应速度和精度要求将越来越高。
🏁 结语
防逆流技术不仅是光伏系统并网的“安全阀”，更是优化项目收益的“调节器”。希望这份教案能帮助您在实际工作中，更从容地应对各种防逆流挑战。
温馨提示： 电网政策和技术标准更新较快，建议在具体项目实施前，务必与当地供电部门确认最新的接入要求。
